NÁVOD K OBSLUZE MNV2045 Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Technické parametry	1
Důležitá bezpečnostní upozornění	2
Popis výrobku	3
Popis ovládacího panelu	4
Návod k použití	4
Zařízení na změkčování vody	4
Nastavení zařízení na změkčování vody	5
Plnění regenerační soli	5
Plnění lešticího prostředku do zásobníku	5
Nastavení dávkování lešticího prostředku	6
Používání mycího prostředku	6
Plnění mycího prostředku	7
Jak uspořit.	7
Používání mycích prostředků 3 v 1	7
Nevhodné nádobí	8
Uložení nádobí	8
Přehled programů	11
Postup mytí nádobí v myčce	12
Údržba a čištění	13

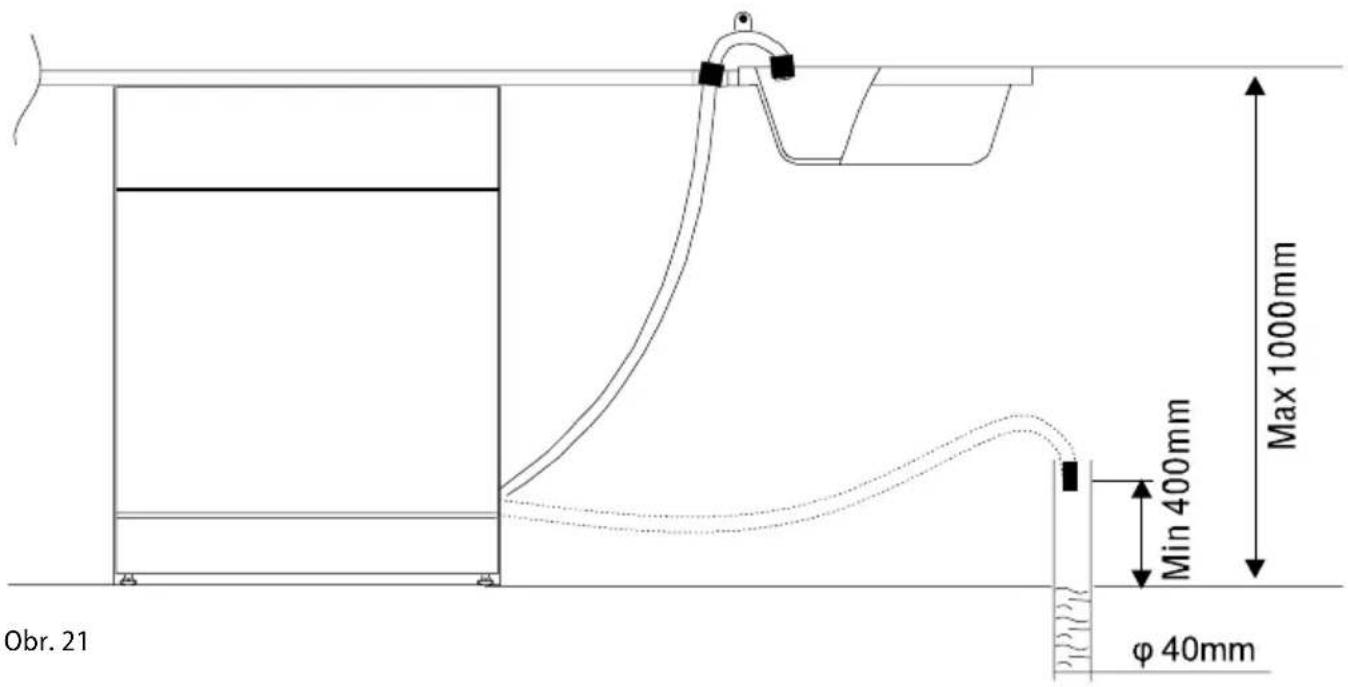

Zapojení a montáž myčky	15
Instalace myčky	19
Řešení potíží	21
Servis	23
Ochrana životního prostředí	23

	Technické parametry
	MNV 2045 MNV 2060
Napětí 220-240 V ~ 50 Hz
Příkon 1760-2100 W
Šířka 445 mm 595 mm
Výška 820 mm (+70 mm) nastavitelná
Hloubka	560 mm
Rozsah tlaku přívodu vody	0,04 – 1,00 MPa
Kapacita	8 sad nádobí	12 sad nádobí
Spotřeba vody (progr. Normal)	12 litrů	15 litrů
Počet mycích programů	6	6
Max. teplota připojené vody	60 °C	60 °C
Hmotnost	35 kg	39 kg
Hlučnost	< 49 dB(A)	< 49 dB(A)

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ:

Při dodání spotřebiče

• Ihned po dodání zkontrolujte obal a spotřebič, zda nevznikly škody při přepravě.
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se spojte s dodavatelem.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
  • Obalový materiál řádně zlikvidujte.

Při instalaci

• Spotřebič je určený k zabudování do kuchyňského nábytku.
• Při instalaci a připojení se řídte návodem k instalaci.
• Podstavné (integrovatelné) nebo vestavné modely spotřebiče instalujte jen pod spojité pracovní desky, které jsou sešroubovány s vedlejšími skříňkami, aby byla zajištěna stabilita.
• Při instalaci musí být spotřebič odpojen od elektrické sitě a příslušný přívod vody musí být uzavřený.
• Před prvním uvedením spotřebiče do provozu se přesvědčte, zda je vaše domácí elektroinstalace uzemněna a zda odpovídá platným bezpečnostním předpisům.
• Ověřte, zda připojované napětí a tlak přívodu vody odpovídají hodnotám v návodu k použití nebo na typovém štítku spotřebiče.
• Po instalaci musí být volně přístupná elektrická zástrčka nebo jistič spotřebiče, příslušný uzávěr přívodu vody a Aqua-Stop ventil (pokud jím je hadice spotřebiče vybavena).
• Pokud spotřebič nestojí ve výklenku, a tím je přístupná postranní stěna, musí být oblast dveřního závěsu z bezpečnostních důvodů ze strany zakryta (nebezpečí poranění).
  • Váš spotřebič musí instalovat a připojovat technik s příslušným oprávněním.
• V případě, že spotřebič nebude správně připojen nebo bude uveden do provozu bez odborné instalace, může se vyskytnout nebezpečí těžkých zranění nebo usmrcení osob.
• Výrobce nepřebírá záruku za škody, které vzniknou neodborným používáním spotřebiče nebo nesprávným elektrickým připojením.

V běžném provozu

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k mytí kuchyňského nádobí.
• Nože a jiné předměty s ostrými hroty musí být v koši na nádobí uloženy hroty dolů, nebo ve vodorovné poloze.
• Nesedejte si a nestoupejte na otevřená dvířka spotřebiče, mohl by se převrhnout.
  • Voda v mycím prostoru není pitná.
• Do mycího prostoru nedávejte žádná rozpouštědla. Nebezpečí exploze.
• Při průběhu programu otevírejte dvířka spotřebiče opatrně, voda může vystříknout.
  • Dbejte pokynů k bezpečnosti a použití na obalech mycích a lešticích prostředků.
• Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.
  • Ve vnitřním prostoru spotřebiče nic neskladujte.
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
  • V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.
• Pravidelně kontrolujte spotřebič, přívodní kabel a přívodní hadici z důvodu poškození. Nezapínejte poškozený spotřebič.
• Před čištěním spotřebič vypněte a nechte alespoň 30 minut vychladnout.
• POZOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout voda. Dbejte opatrnosti. Nebezpečí opaření!
• Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.

• Nepoužívejte spotřebič bez správně instalovaných krytů a bez přední desky.

• Umývejte ve spotřebiči pouze nádobí určené k mytí v myčce. Zabraňte kontaktu plastového nádobí s topnými tělesy spotřebiče.

• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné seznámené osoby.
• Pokud je přívodní kabel spotřebiče vybaven zástrčkou, při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořuite přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
  • Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.

Jsou-li v domácnosti děti

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Mycí a lešticí prostředky před dětmi uschoveite.
• K otevřenému spotřebiči děti nepouštějte, mohly by uvnitř být zbytky mycího prostředku.

POZOR!

Spotřebič otevírejte jen krátkodobě k vložení nebo vyjmutí nádobí, aby nedošlo ke zranění např. klopýtnutím.

Děti by se mohly do spotřebiče zavřít (nebezpečí udušení) nebo být vystaveny jinému nebezpečí.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět jen kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku přívodního kabelu.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1. Horní koš

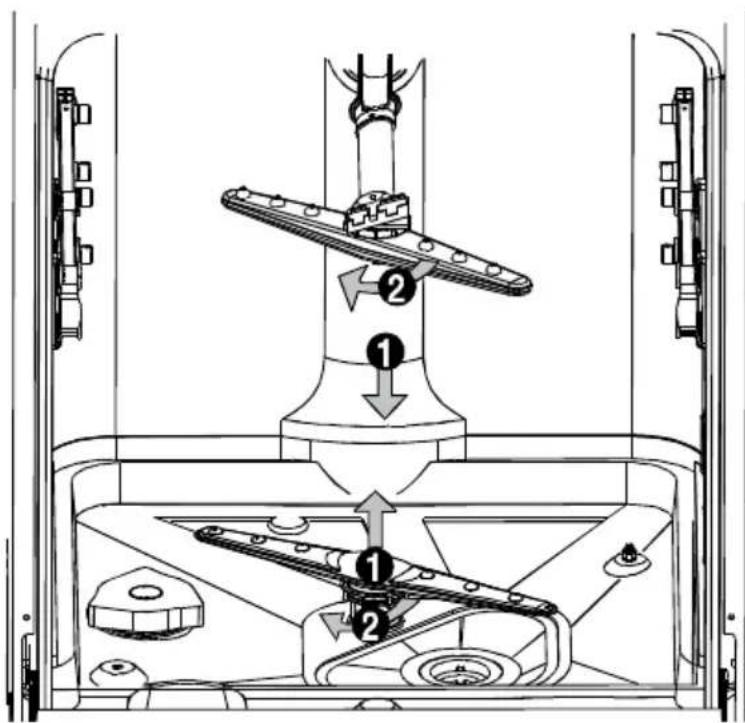

2. Ostřikovací rameno
3. Dolní koš
4. Zásobník regenerační soli

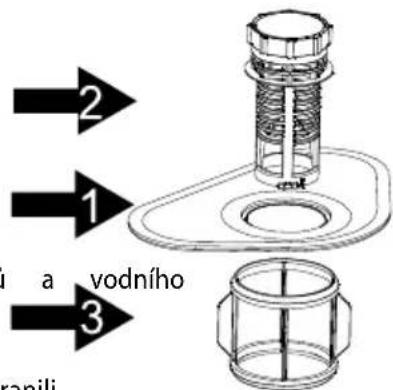

5. Hlavní filtr
6. Zásobník mycího prostředku
7. Etažér
8. Koš na příbory
9. Hrubý filtr
10. Zásobník lešticího prostředku
11. Přípojka vypouštěcí hadice
12. Přípojka přívodní hadice
13. Spodní kryt

1 2 3 4 5 6 7 8 9 10

11 2

Pohled zepredu Pohled zezadu

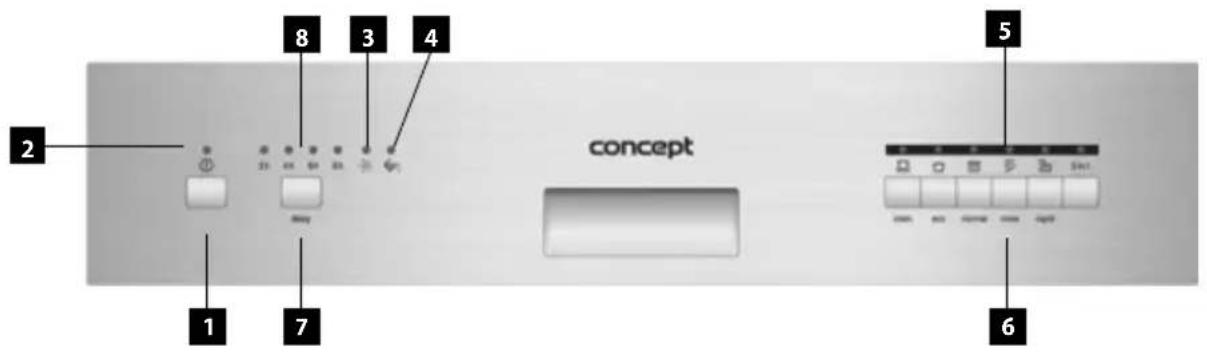

POPIS OVLÁDACÍHO PANELU

1. Tlačítko hlavního vypínače
2. Kontrolka provozu
3. Kontrolka pro doplnění lešticího prostředku
4. Kontrolka pro doplnění regenerační soli

5. Kontrolky zvoleného mycího programu

6. Tlačítka volby mycího programu

7. Tlačitko funkce zpožděného zapnutí (2, 4, 6, 8 hodin)
8. Kontrolky nastavení funkce zpožděného zapnutí

Pro první mytí zakupte

• regenerační sůl (podle odpovídající tvrdosti vody - viz dále)
• mycí prostředek
• lešticí prostředek

Používejte výhradně výrobky, které jsou vhodné pro myčky nádobí.

Zařízení ke změkčování vody

K účinnému mytí je potřebná měkká voda, to znamená voda s nízkým obsahem vápníku, jinak by se na nádobí a uvnitř myčky vytvářel vodní kámen. Voda z vodovodního potrubí, která přesahuje daný stupeň tvrdosti, musí být pro mycí provoz změkčena, tedy zbavena vápníku. Toho se dosáhne pomocí regenerační soli ve změkčovacím zařízení myčky. Nastavení a potřebné množství soli závisí na stupni tvrdosti vody z vodovodu.

Tvrdost vody se označuje v ekvivalentních stupních tvrdosti, německých stupních °dH, francouzských stupních °TH a v mmol/l (milimol na litr - mezinárodní jednotka pro tvrdost vody).

Změkčovač by měl být nastaven podle tvrdosti vody v místě použití spotřebiče. Informace o tvrdosti vody v dané oblasti vám poskytne místní vodárenský podnik. Podle následující tabulky nastavte regulátor uvnitř hrdla zásobníku změkčovače vody (Obr. 1).

Nastavení zařízení ke změkčování vody

Tvrdost vody Pozice			změkčovače	Spotřeba soli (g/mycí cyklus)
°dH °TH mmol/l
0-8	0-14	0-1,4	libovolná	bez soli
8-22	14-39	1,4-3,9	-	20
22-45	39-80 3,9-8	střed	40
>45	>80	>8	+	60

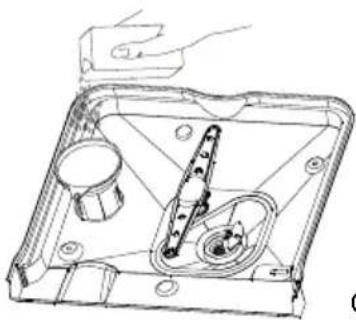

Plnění regenerační soli

Působení soli

Při mytí nádobí se sůl automaticky vyplavuje ze zásobníku do změkčovacího zařízení a rozpouští vápník. Rozpuštěný vápník je z myčky odplaven. Zařízení ke změkčení vody je poté znovu připraveno k další činnosti. Tento regenerační proces funguje jen tehdy, když se sůl ve vodě rozpustí.

1. Vysuňte dolní koš.

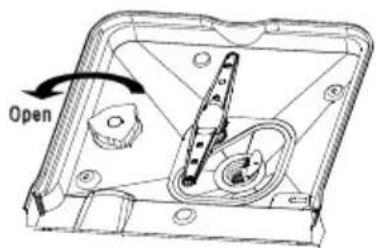

2. Otevřete uzávěr zásobníku (Obr. 2).
3. Před prvním použitím do zásobníku nalijte 0,5 litru vody.
4. Nasad'te přiložený trychtýř na otvor zásobníku.

Open

1. Pomalu sypte regenerační sůl do zásobníku (kapacita asi 1,2 kg). Sůl bude vyplavovat přebytečnou vodu ven (Obr. 3). POZOR!

Používejte výhradně regenerační sůl určenou pro myčky nádobí. Nepoužívejte kuchyňskou sůl! Do zásobníku změkčovače nikdy nepoužívejte mycí prostředek!

1. Uzavřete zásobník a lehce uzávěr dotáhněte.

Pozn.: Kontrolka pro doplnění regenerační soli na ovládacím panelu se nejdříve rozsvítí. Zhasne po určité době, až se vytvoří dostatečná koncentrace soli.

Varování

Mycí prostředek nikdy nedávejte do zásobníku regenerační soli. Zničili byste změkčovací zařízení.

Kontrolka pro doplnění regenerační soli

Sůl je nutno doplnit bezprostředně před příštím mytím, když se na ovládacím panelu rozsvítí kontrolka pro doplnění regenerační soli.

Plnění lešticího prostředku do zásobníku

Lešticí prostředek je použit v poslední fázi oplachování. Zabrání zasychání kapek a tvorbě skvrn na povrchu nádobí během sušení.

Lešticí prostředek doplňujte před spuštěním mycího programu, aby se případné rozlité zbytky přípravku ihned umyly a nemohly svým chemickým působením zvyšovat riziko koroze vnitřního povrchu!

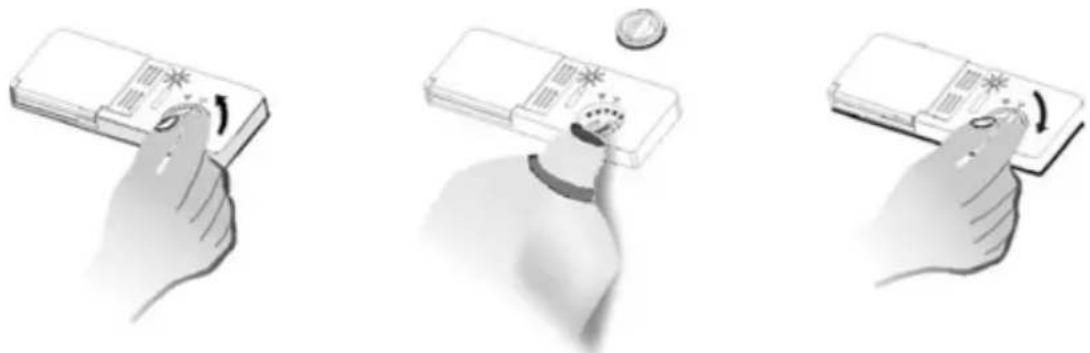

1. Otevřete dvířka spotřebiče.
2. Otevřete uzávěr zásobníku (Obr. 4).
3. Pomalu nalijte lešticí prostředek do zásobníku (Obr. 5), kapacita zásobníku je asi 140 ml.

POZOR!

Používejte výhradně lešticí prostředek určený pro myčky nádobí. Do zásobníku lešticího prostředku nikdy nedávejte mycí prostředek!

1. Uzavřete zásobník a lehce uzávěr dotáhněte (Obr. 6).

Obr. 4 Obr. 5 Obr. 6

Pokud se rozsvítí během mycího programu kontrolka pro doplnění lešticího prostředku musí být před spuštěním dalšího mycího programu lešticí prostředek doplněn!

Množství lešticího prostředku lze kontrolovat i opticky. Pokud je okénko vedle uzávěru zásobníku lešticího prostředku černé, je v zásobníku dostatek lešticího přípravku. Pokud je okénko světlé, je zásobník prázdný.

Nastavení dávkování lešticího prostředku

Dávkování lešticího prostředku lze nastavit v několika polohách. Před prvním použitím nastavte dávkování lešticího prostředku do polohy 2.

Pokud na nádobí zůstávají skvrny od vody, přidejte množství lešticího přípravku.

Pokud na nádobí zůstává lepkavý film, snižte množství lešticího přípravku.

1. Otevřete dvířka spotřebiče.
2. Otevřete uzávěr zásobníku (Obr. 4).
3. Přidejte/uberte dávkování lešticího přípravku (poloha 1 - 6).
4. Uzavřete zásobník a lehce uzávěr dotáhněte (Obr. 6).

Pokud používáte pouze mycí prostředek s integrovaným lešticím prostředkem, ponechte zásobník lešticího prostředku prázdný nebo snižte dávkování lešticího prostředku na minimum.

Používání mycího prostředku

Mycí prostředky lze podle formy rozdělit na čtyři skupiny:

a) Sypké,
b) Tekuté,
c) Tablety,
d) Kombinované mycí prostředky (např. tablety 3 v 1).

Podle chemického složení je lze rozdělit na dvě skupiny:

a) Alkalické,
b) S přírodními enzymy.

Dále je můžeme dělit na:

a) fosfátové a chlorové,
b) fosfátové a bezchlorové,
c) bezfosfátové a bezchlorové.

Při používání bezfosfátových mycích prostředku a při tvrdé vodě se může na nádobí a stěnách myčky objevit bílá usazenina. Té se dá předejít větší dávkou mycího prostředku.

Mycí prostředky bez chloru mají menší bělící účinek. To může vést ke zvýraznění skvrn po zbytcích čaje nebo ke zbarvení na dílech z plastických hmot.

Zde pomůže použití silnějšího mycího programu, zvýšení dávky mycího prostředku nebo použití chlorového mycího prostředku.

Zda je mycí prostředek vhodný pro stříbro, zjistíte v návodu na obalu mycího prostředku.

S dalšími otázkami se obratte na výrobce mycích prostředků.

Pokyny k mycímu prostředku

V myčce používejte běžně prodávané tekuté nebo práškové značkové mycí prostředky pro myčky, příp. tablety (nepoužívejte prostředky pro ruční mytí!).

Zásobník mycího prostředku s dávkováním

Rozčlenění dávek v zásobníku Vám pomůže naplnit správné množství mycího prostředku (Obr. 7). Zásobník obsahuje Oddíl pro hlavní mytí (1) a oddíl pro předmytí (2).

Plnění mycího prostředku

Mycí prostředek plňte při úplně otevřených dvířkách myčky.

Pokud by zásobník mycího prostředku zůstal uzavřený, stlačením páčky uzávěru jej otevřete.

1. Naplňte mycím prostředkem zásobník. Aby bylo dávkování správné, dbejte prosím pokynů výrobce na obalu mycího prostředku. Při plnění mycího prostředku nepřekračujte rysku MAX.

Vlivem rozdílného chování čisticích tablet při rozpouštění se někdy nemůže u krátkých programů plně rozvinout čisticí síla. Pro tyto programy jsou vhodnější práškové mycí prostředky.

1. Uzavřete zásobník mycího prostředku a zavřete dvířka myčky.

Jak uspořit

- Je-li nádobí málo špinavé, zpravidla postačí menší množství mycího prostředku, než je uváděno.

Používání mycích prostředků 3 v 1

Při použití mycích tablet použijte malý koš, který se zavěsí zespodu na horní koš (Obr. 8). Dbejte, aby horní ostřikovací rameno nenaráželo do zavěšeného malého koše.

Při použití mycích tablet používejte mycí program 3 v 1. U ostatních programů by mohla být horší účinnost mytí.

Použití tzv. kombinovaných mycích prostředků může učinit nadbytečným používání lešticího prostředku a/nebo soli.

Zjistěte o jaký druh mycího prostředku nebo kombinovaného mycího prostředku se jedná!

Dodržujte návod k použití nebo pokyny na obalu.

Při použití kombinovaných mycích prostředků regenerační sůl nemusíte používat jen do hodnoty tvrdosti vody 21°dH (37 °TH, 3,7 mmol/l). Při tvrdosti vody nad 21°dH (37 °TH, 3,7 mmol/l) je použití soli vyžadováno.

Pozn.: Optimálních výsledků při mytí a sušení docílíte použitím klasických mycích prostředků ve spojení s odděleným použitím soli a lešticího prostředku.

Dodržování návodu k použití nebo pokynů na obalu kombinovaného mycího prostředku je rozhodující pro jeho účinnost.

Upozornění

I když ukazatel lešticího prostředku a/nebo doplňování soli svítí, probíhá mycí program při použití prostředků 3 v 1 bez závad.

Nevhodné nádobí

V myčce nemyjte:

• Příbory a nádobí, jejichž díly jsou ze dřeva. Ty se v myčce louhují a ztrácejí hezký vzhled. Také lepidla, používaná na dřevo, nejsou vhodná pro teploty při mytí v myčce.
• Sklenice a vázy s jemným dekorem, nebo nenahraditelné starožitnosti. Takové nádobí nebylo vyrobeno pro mytí v myčkách. Některé druhy skla se mohou po více mytích zakalit.
• Části nádobí z plastu choulostivé na horkou vodu a nádobí z mědi a cínu. Také hliníkový nebo stříbrný dekor na skle může změnit barvu nebo vyblednout.

Do myčky nepatří savé materiály, jako mycí houby a utěrky.

Doporučení:

V myčce umývejte pouze nádobí, u něhož je potvrzena vhodnost pro mytí v myčce nádobí.

Upozornění

Nádobí znečištěné popelem, voskem, mazacím tukem nebo barvou se nesmí v myčce mýt.

Poškození skla a nádobí

Příčiny:

• Druh skla a postup při jeho výrobě.
• Chemické složení mycího prostředku.
• Teplota vody a doba trvání programu myčky.

Doporučení:

• Používejte sklo a porcelán, označené výrobcem jako vhodné pro mytí v myčce.
• Používejte mycí prostředek, který je výrobcem označen jako šetrný k nádobí. Informujte se u výrobce mycího prostředku.
  • Volte programy s nejkratší dobou trvání programu.
  • Abyste zabránili poškození, vyndejte co nejdříve po ukončení programu sklo a přibory z myčky.

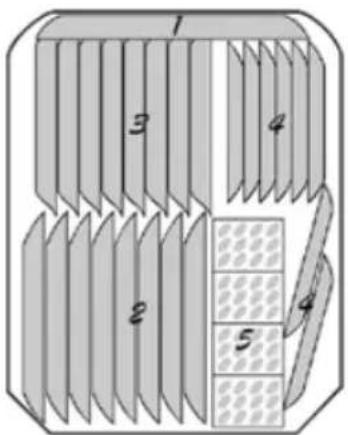

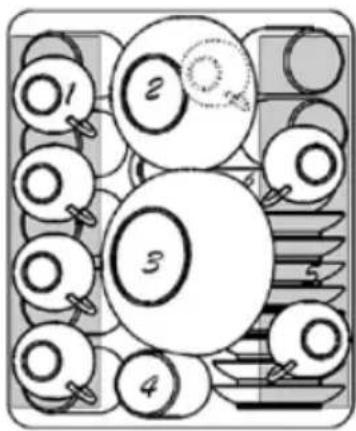

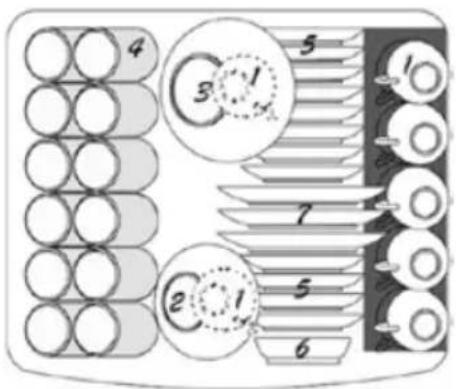

ULOŽENÍ NÁDOBÍ

Umístění nádobí

Velké zbytky jídla z nádobí odstraňte. Oplachování pod tekoucí vodou před mytím v myčce není nutné.

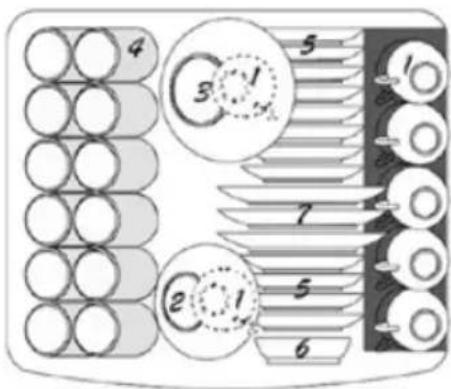

Nádobí ukládejte následovně:

• šálky, sklenice, hrnce apod. ukládejte dnem vzhůru,
- nádobí vypouklé nebo s prohlubní ukládejte šikmo, aby voda mohla odtéci,
• nádobí musí pevně stát a nesmí se kývat,
• nádobí nesmí bránit otáčení obou ostřikovacích ramen.

Velmi malé kusy nádobí v myčce nemyjte, snadno by mohly vypadnout z košů.

Vyndávání nádobí

Abyste zabránili stékání vody a kapek vody z horního koše na nádobí v dolním koši, doporučujeme nejdříve vyndat nádobí z dolního koše a potom z horního koše.

Šálky, sklenice a talířky

Horní koš na nádobí (Obr. 9a, 9b).

1 2 3 4

Obr. 9a

Typ MNV 2045

1. šálky
2. malé misky
3. velké misky
4. sklenice
5. podšálky
6. talířky

4 5 3 1 7 2 1 5 6

Obr. 9b

Typ MNV 2060

1. šálky
2. malé misky
3. velké misky
4. sklenice
5. podšálky
6. talířky
   7.dezertní talířky

Hrnce

Dolní koš na nádobí (Obr. 10a, 10b).

3 4 2 5 4

Typ MNV2045 TypovBM2060re 4. dezertní talíre

1. mělké talíře 5. koš na příbory

2. hluboké talíře

8 10 9 10 11 7

Obr. 10b

1. dezertní talíře 10. hluboké talíře
2. oválné talíře 11. koš na příbory
3. mělké talíře

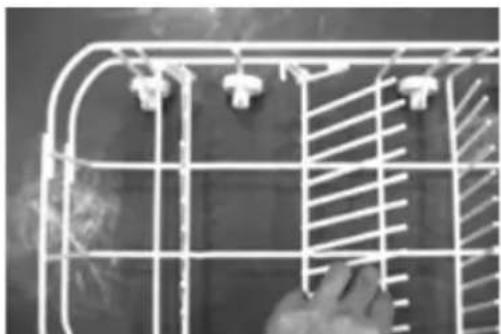

Pro mytí větších kusů nádobí (hrnce, pánve apod.) sklopte držáky talířů v dolním koši (Obr. 11).

Příbory vkládejte jídelní plochou vzhůru (Obr. 12a, 12b). Pozor, aby nezasahovaly pod koš, mohly by bránit v pohybu ostřikovacímu rameni. Abyste předešli nebezpečí poranění, pokládejte dlouhé a špičaté předměty a nože na etažér horního koše.

1. Vidličky
2. Polévkové lžíce
3. Dezertní lžičky
4. Čajové lžičky
5. Nože
6. Nabírací Ižíce
7. Naběračky
8. Nabírací kleště

Sklenice na stopce a vysoké sklenice opírejte o okraj etažéru (ne o jiné nádobí).

Dlouhé kusy, servírovací a salátové přibory, sběračky nebo kuchyňské nože ukládejte tak, aby nebránily ostřikovacím ramenům. Etažér můžete vyklápět dle potřeby (Obr. 13).

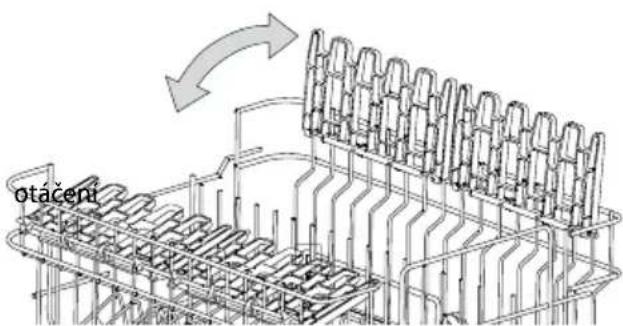

V

otačeni

Obr. 13

Změna výšky horního koše

Horní koš na nádobí může být dle potřeby nastaven do výšky, aby bylo bud'v horním nebo dolním koši více místa pro vysoké díly nádobí. Nastavení výšky koše provedte překlopením držadel na bocích horního koše. Při překlápění držadel dbejte, aby zaklapla až do krajní polohy.

Přehled programů

Program Druh znečištění Fáze programu			Množství mycího prostředkuPředmytí/mytí	Aplikace leštidla
Intensive	Pro hodně špinavé hrnce, pánve, kastroly a hodně zaschlé zbytky potravin	1. Předmytí (50 °C)2. PředmytíMytí (65 °C)1. Oplachování2. Oplachování (55 °CSušení	5/25 g Ano
Normal	Pro normální a méně špinavé nádobí	Předmytí (50 °C)Mytí (50°C)Oplachování (70 °CSušení	5/25 g Ano
Economy(EN 50242)	Pro méně špinavé nádobí, talíře, misky, sklenice	PředmytíMytí (50 °C)Oplachování (65 °CSušení	5/25 g Ano
	Pro nádobí, které stačí opláchnout a usušit	Mytí (40 °C)Oplachování (70 °CSušení		Ano
	Zrychlený program pro méně špinavé nádobí, které nevyžaduje sušení	Mytí (40 °C)1. Oplachování2. Oplachování (45 °C)	20 g	Ne
	Pro normální a méně špinavé nádobí.	Předmytí (50 °C)Mytí (50°C)1. Oplachování2. Oplachování (70 °CSušení	1 tableta 3v1	Ne

Pozn.: Pokud není u fáze programu uvedená teplota, myčka vodu v této fázi neohřívá.

	MNV 2045 MNV 2060
Program	Spotřeba energie (kWh)	Spotřeba vody (l)	Doba mytí (min)	Spotřeba energie (kWh)	Spotřeba vody (l)	Doba mytí (min)
Intensive	1,2 18 120 1,5 23 130
Normal	12 150 1,3 15 160
Economy	0,8 11 150 1,05 16 155
Rinse 0,7	7 80 1 8 80
Rapid 0,4	9 30 0,5	12	30
3 in 1	1	12	150	1,3	15	160

Při použití mycích prostředků 3 v 1 (tablet) se mohou parametry mycích programů mírně lišit. Abyste dosáhli nejlepších výsledků mytí, používejte přednostně programy Intensive, Normal a Economy.

Pozn.: U málo zaplněné myčky často postačí použití nejbližšího slabšího programu.

Údaje k programům

Uváděné údaje platí za normálních podmínek.

Větší odchylky mohou vzniknout vlivem:

• různého množství nádobí,
• teploty přítokové vody,
- tlaku vody ve vodovodním vedení,
- okolní teploty,
• tolerance napětí v el. síti,

• a myčkou podmíněných odchylek (např. teplota, množství vody, ...).

Hodnoty spotřeby vody se vztahují k nastavení hodnoty tvrdosti vody ve střední poloze.

Postup mytí nádobí v myčce

1. Postupně vysuňte, naplňte a zasuňte zpět oba koše.
2. Zkontrolujte, příp. doplňte sůl nebo lešticí prostředek.
3. Nasypte odpovídající množství mycího prostředku do odpovídajících oddílů zásobníku.
4. Otevřete úplně vodovodní kohoutek.
5. S mírným přitlačením řádně uzavřete dvířka myčky, až zaklapnou.
6. Stiskem tlačítka hlavního vypínače (1) myčku zapněte. Rozsvítí se na okamžik všechny kontrolky.
7. Pokud požadujete odložený start mytí, stiskněte opakovaně tlačítko funkce zpožděného zapnutí (7), abyste nastavili požadovanou dobu zpožděného zapnutí (2, 4, 6, 8 hodin).
8. Stiskem příslušného tlačítka volby mycího programu (6) zvolte požadovaný program.
   Pokud používáte mycí tablety 3 v 1, zvolte program 3 v 1.
9. Po několika vteřinách se program (nebo odpočítávání) spustí.
10. Po skončení programu myčka pípnutím oznámí konec.
11. Stiskem tlačítka hlavního vypínače (1) myčku vypněte.
12. Uzavřete vodovodní kohoutek.
13. Horké nádobí je velmi křehké. Doporučujeme před vyjmutím počkat přibližně 15 minut, aby umyté nádobí vychladlo.
14. Nejdříve vyjměte nádobí z dolního koše a pak z horního, abyste zamezili kapání vody z horního na spodní nádobí.

V prípadě, že potřebujete změnit zvolený program:

a) Pokud již došlo ke spuštění programu, stiskněte po dobu 10-ti vteřin tlačítko jiného mycího programu (6) – spustí se nově zvolený program.
b) Stiskněte tlačítko hlavního vypínače (1) - myčka se vypne a nastavený program se vymaže z paměti.

Pozn.: Pokud se rozhodnete měnit spuštěný program, zkontrolujte, zda je v zásobníku mycího prostředku ještě mycí prostředek nebo zda už byl použit a bude třeba ho před spuštěním nového programu doplnit.

Pokud potřebujete přidat do myčky nádobí v průběhu spuštěného programu

1. Mírně pootevřete dvířka myčky, běžící program se zastaví. Vyčkeite dokud se ostřikovací ramena nezastaví.
2. Přideite nádobí do myčky a dvířka znovu zavřete. Běžící program bude po několika vteřinách pokračovat.

POZOR!

Pokud do myčky přidáváte nádobí, dbejte opatrnosti. Při otevření dvířek se může uvolnit velké množství horké páry nebo vystříknout horká voda. Horká voda s mycím prostředkem v myčce může mít chemicky agresivní charakter při styku s pokožkou nebo částmi nábytku.

ÚDRŽBA A ČIŠTĚNÍ

Pravidelnou kontrolou a údržbou myčky předcházíte poruchám dříve, než se projeví. Proto čas od času myčku pečlivě prohlédněte.

Pro udržení dokonalého vzhledu vnitřního prostoru myčky doporučujeme používat v časovém rozmezí 4 – 6 měsíců speciální čistič myčky (např. Calgonit).

Celkový stav myčky

• Zkontrolujte mycí prostor, zda v něm nejsou usazeniny tuků a vodního kamene. Pokud se usazeniny objeví, tak zásobník mycího prostředku naplňte mycím prostředkem a spustte mycí program s nejvyšší mycí teplotou.
• Těsnění dvířek otírejte pravidelně vlhkou utěrkou, abyste odstranili usazeniny.
• Kontrolujte ukazatel doplňování soli, v případě potřeby sůl doplňte.
• Kontrolujte ukazatel lešticího prostředku. Lešticí prostředek případně doplňte.

2 1 a vodního 3 ranili

Odtokové filtry

Odtokové filtry chrání vodní čerpadlo před velkými nečistotami z mycí vody. Tyto nečistoty mohou filtry případně zanést. Systém filtrů (Obr. 14) je složen z hlavního filtru (1), hrubého filtru (2) a jemného filtru (3).

Po každém mytí zkontrolujte stav filtrů z hlediska nečistot.

Po vytočení válce hrubého filtru můžete systém filtrů vyjmout. Odstraňte usazeniny a filtry vyčistěte pod tekoucí vodou. Opačným způsobem filtry instalujte zpět.

Nikdy nepoužívejte myčku bez správně instalovaného systému filtrů!

Ostřikovací ramena

Vápník a nečistoty z mycí vody mohou blokovat trysky a ložiska ostřikovacích ramen.

• Kontrolujte výstupní trysky ostřikovacích ramen, zda nejsou ucpány zbytky jídel.
• Ostřikovací ramena v případě potřeby odšroubujte a vyjměte (Obr. 15). Omyjte je pod tekoucí vodou a umístěte zpět.

Čištění ovládacího panelu a povrchu myčky

Použijte měkký vlhký hadřík. Nepoužívejte hrubé a ostré předměty nebo agresivní čisticí látky. Chraňte zámek dvířek před vnikem vlhkosti a vody.

Ochrana před zamrznutím

Pokud nebudete myčku delší dobu používat nebo ji budete uskladňovat do míst s výskytem nízkých teplot, je třeba udělat následující kroky:

1. Odpojte myčku od elektrické sítě.
2. Odpojte myčku od přívodu vody.
3. Odmontujte přívodní hadici a vylijte vodu z myčky. K zachycení vody můžete použít mělkou nádobu, např. lavor.
4. Připojte přívodní hadici znovu k myčce.
5. Vyjměte systém filtrů ve dně myčky a zbylou vodu v odtoku vysušte např. houbičkou.

Několik tipů k údržbě

• Po každém použití vypněte přívod vody a nechte dvířka myčky mírně otevřená, aby se uvnitř nehromadila vlhkost a zápach.

• Před údržbou a čištěním vypojte přívodní kabel ze zásuvky elektrického napětí.

• K čištění nepoužívejte hrubé nástroje nebo houbičku na nádobí. Mohly by poškrábat povrch spotřebiče. Používejte vlhký hadřík namočený do vody se saponátem.

• Pokud na delší dobu opouštíte byt, spustte mycí program bez vloženého nádobí, po ukončení programu vypojte přívodní kabel ze zásuvky elektrického napětí, uzavřete přívod vody a nechte dvířka myčky mírně otevřená, aby se uvnitř nehromadila vlhkost a zápach. Pootevřená dvířka také prodlužují životnost jejich těsnění.
• Pokud potřebujete spotřebič přemístit, udržujte ho ve svislé poloze. Pokud to není možné, položte ho a přepravujte na zadní stěně.
• Jedním ze zdrojů zápachu jsou nečistoty usazené kolem jednotlivých těsnění. Kontrolujte je a případně otřete vlhkým hadříkem.

ZAPOJENÍ A MONTÁŽ MYČKY

Obecně

Podstavné a integrované myčky, které jsou dodatečně instalovány jako samostatně stojící, musí být zabezpečeny proti převrácení. Například přišroubovány ke stěně nebo umístěny pod spojitou pracovní desku, která je přišroubovaná k sousedním skříním.

Pro řádný provoz musí být myčka odborně zapojena. Údaje pro přitok a odtok vody, ale i parametry elektrické sítě musí odpovídat údajům, uvedeným v technických parametrech nebo v montážních pokynech.

Příprava pro instalaci

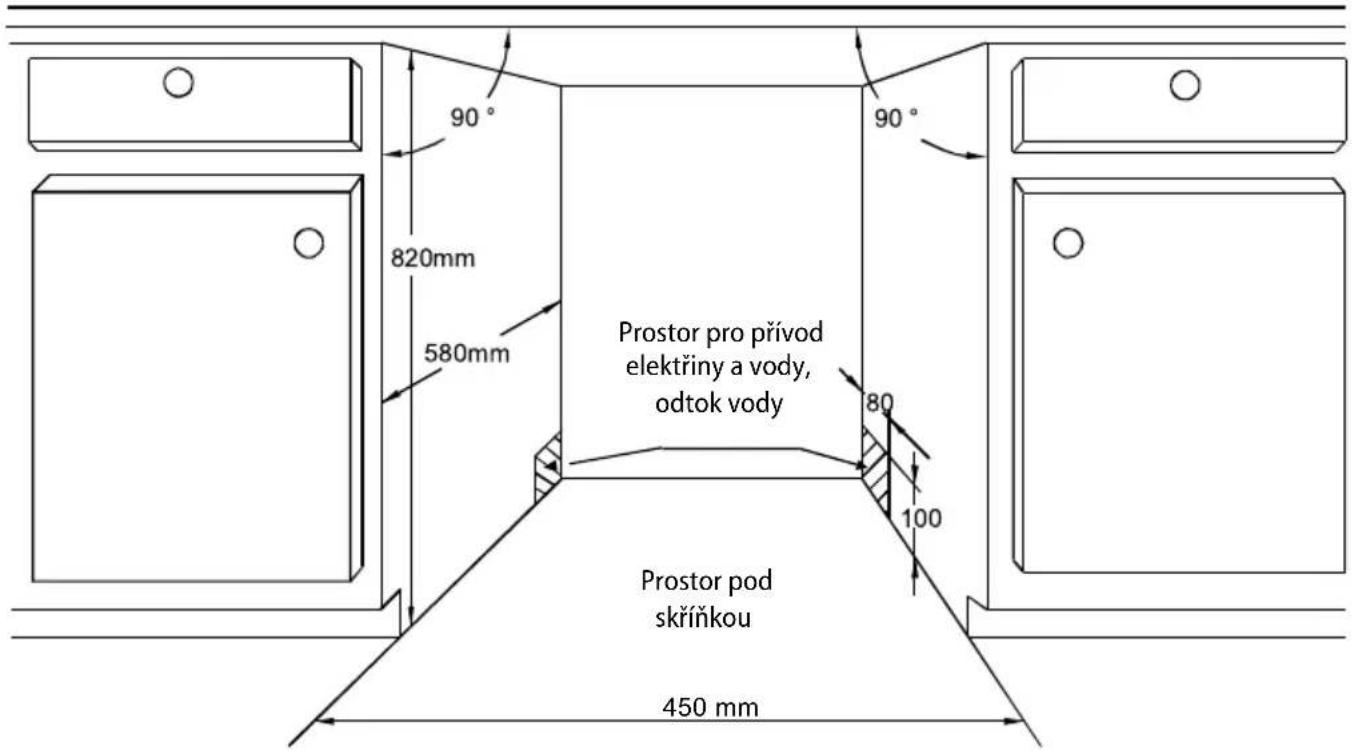

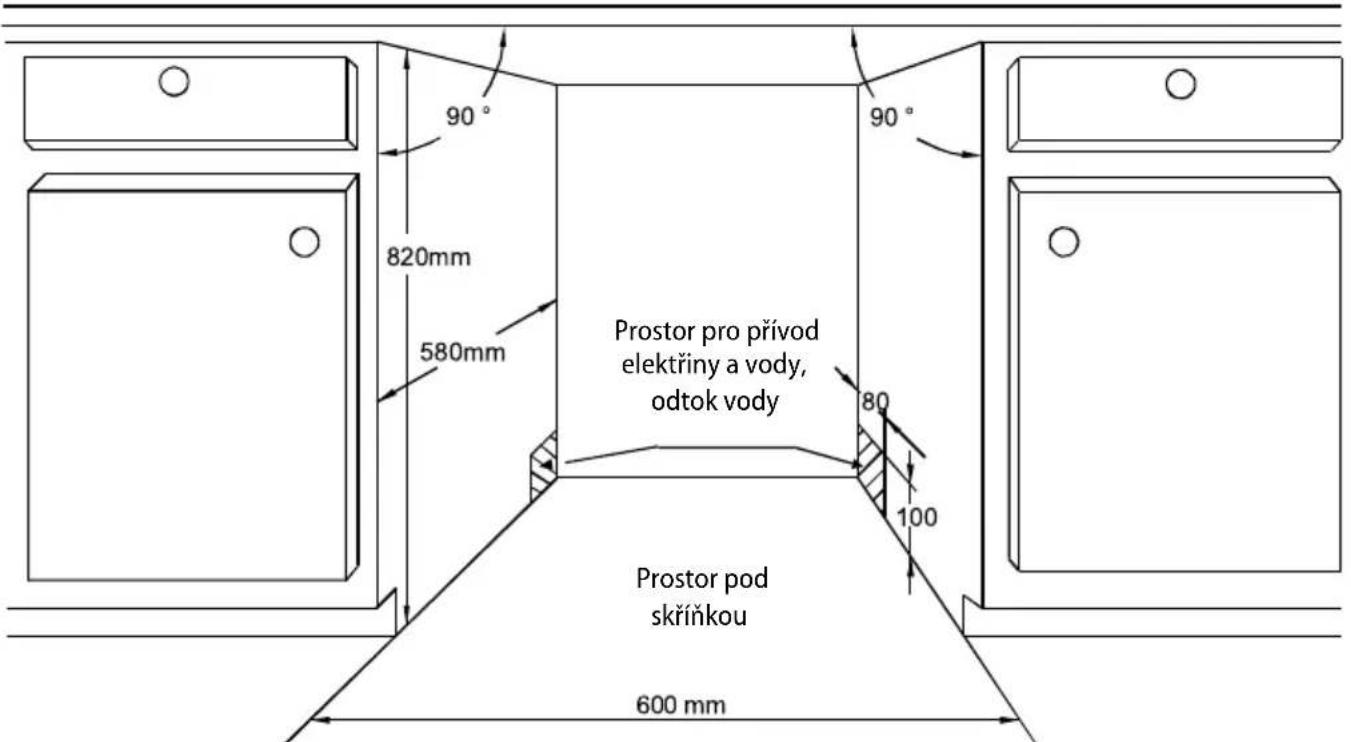

Rozměry pro vestavbu jsou na Obr. 16a, 16b. Minimální prostor kolem otevřených dveří ponechte 50 mm.

90° 820mm 580mm Prostor pro prívod elektriny a vody, odtok vody 80 100 Prostor pod skříňkou 450 mm

Obr. 16a, MNV 2045

90° 820mm 580mm Prostor pro prívod elektriny a vody, odtok vody 80 100 Prostor pod skřínkou 600 mm

Obr. 16b, MNV 2060

Rozměry a upevnění krycí desky na dvířka myčky

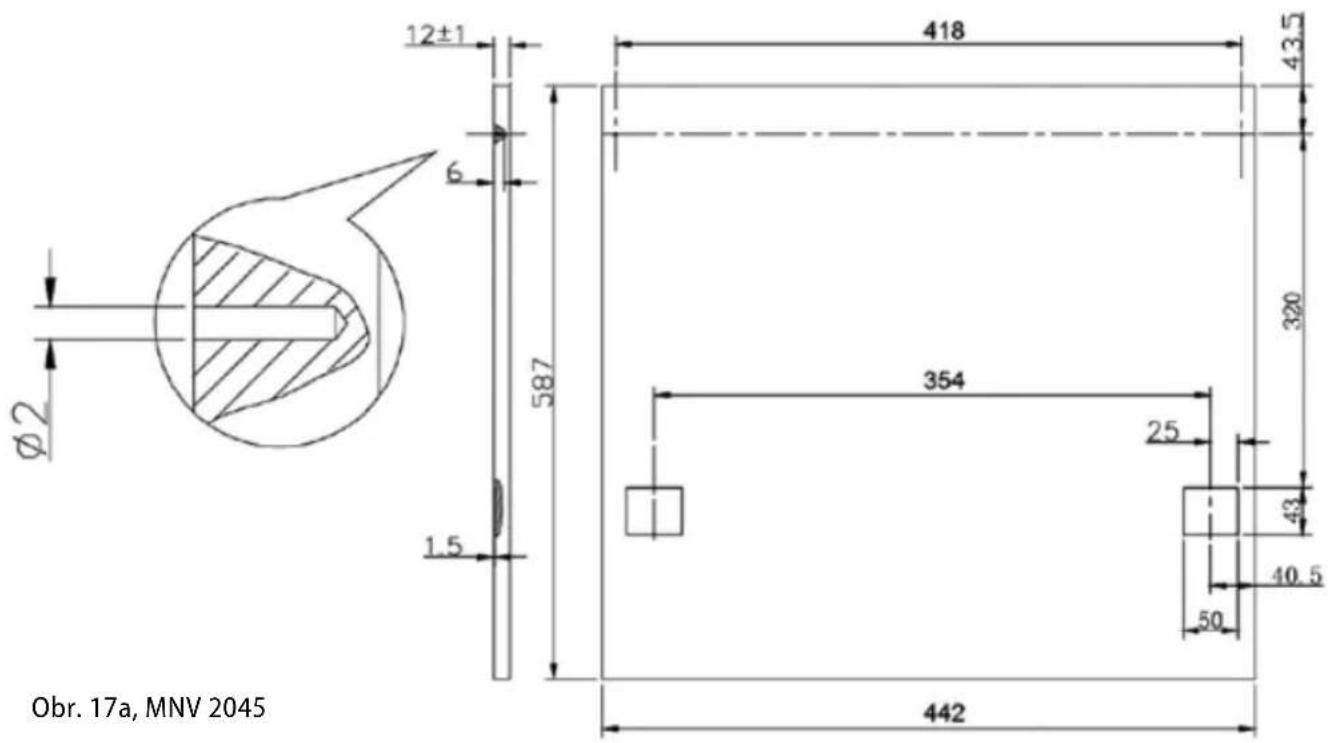

Na Obr. 17a, 17b jsou požadované rozměry a umístění otvorů na krycí desce dvířek.

12±1 6 Ø2 587 1.5 418 43.5 320 354 25 43 40.5 50 442 Obr. 17a, MNV 2045

12±1 6 Ø2 587 1.5 504 25 50 592 568 43.5 300 43 40.5 Obr. 17a, MNV 2060

Délka krycí desky by měly být v rozmezí 506,6 – 590 mm. V žádném případě ne více než 590 mm. Hloubka vrtání závěsů – max. 10 mm.

Na připravenou krycí desku připevněte držadlo tak, aby upevňovací šrouby držadla měly zapuštěn a nevyčnívaly ze zadní strany krycí desky. Do otvorů o prům. 2 mm namontujte závěsy (Obr. 18) a celek nasadťe na dvířka myčky (Obr. 19).

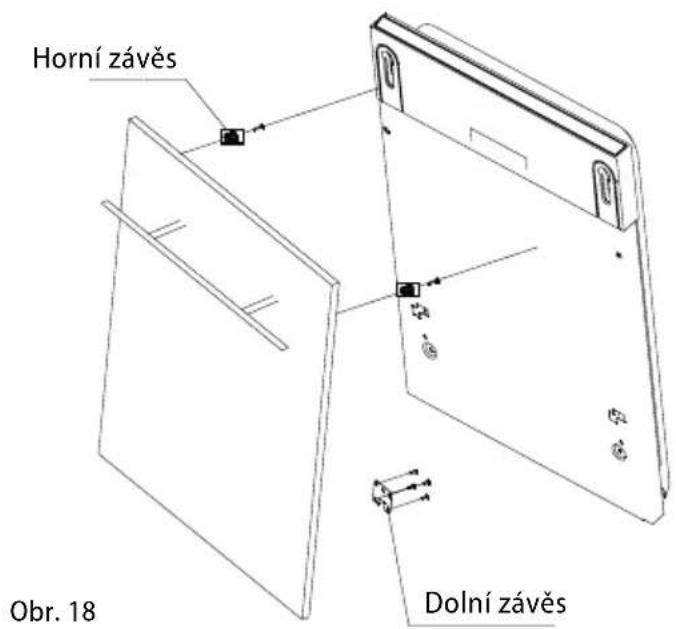

Horní závěs Obr. 18 Dolní závěs

Obr. 19

Horní závěs Dolní závěs Krycí deskaVnější kryt dvi

Nastavení síly pružiny zvedání dvířek

Vzhledem k použitému materiálu krycí desky dveří se bude lišit i její váha. Sílu pružiny, která zavírá dvířka, nastavte otáčením šroubů (Obr. 20) na horní přední straně myčky tak, aby dveře držely v otevřené poloze a při nadzvednutí se lehce zavřely.

Připojení odtokové hadice

Odtokovou hadici připojte:

a) do odtokové trubky o průměru 40 mm s průduchem,
b) nebo použijte dodávaný adaptér, který umožní vypouštění do umyvadla nebo do vany.

Pozn.: Pokud použijete adaptér, musí být řádně upevněn. V opačném případě by mohlo dojít k jeho uvolnění a vylití vody na podlahu.

c) nebo použijte boční hubici sifonu použitého dřezu nebo umyvadla. Hadici připevněte ke spodní straně pracovní desky. Tím zabráníte odtoku vody z dřezu nebo z umyvadla do myčky.

Konec odtokové hadice by měl být ve výšce 400 – 1000 mm (Obr. 21) a nesmí být ponořen do vody, aby se zamezilo zpětnému toku vody do myčky.

Zajistěte, aby hadice nebyla nikde ohnutá nebo přiskřípnutá, aby nedošlo ke zhoršení nebo zastavení odtoku vody.

Obr. 21 Max 1000mm Min 400mm φ 40mm

Připojení přívodu vody

- Před připojením přívodní hadice k vodovodu se ujistěte, že tlak vody odpovídá hodnotám 0,04 – 1,00 MPa. Při vyšším tlaku vody musíte namontovat redukční tlakový ventil.

- Myčku je možné připojit k horké (max. 60°) nebo studené vodě. Doporučujeme připojení ke studené vodě. Přívod horké vody nemusí být u velmi zašpiněného nádobí vždy účinný, protože příliš zkracuje délku mycího programu.

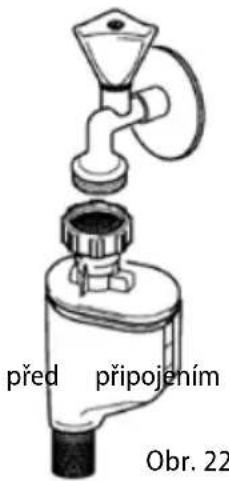

- Přívodní hadici připojte k vodovodnímu kohoutku se závitem 3/4" (Obr. 22). Dbejte na to, aby přívodní hadice nebyla zalomená, zmáčknutá nebo propletená.

- Při výměně spotřebiče musí být pro připojení na zdroj vody vždy použita nová přívodní hadice, stávající přívodní hadice nesmí být znovu použita.

- Pokud je vodovodní potrubí nové nebo nebylo delší dobu použité, přívodní hadice odpustte dostatečné množství vody, aby se vodovodní trubky propláchly a případné usazeniny se nedostaly do myčky nádobí.

Přívodní hadice je vybavena dvojitou ochranou proti úniku vody, tzv. systém Double safety:

a) Dvojita stěna – ochrana proti prasknutí

b) Bezpečnostní ventil Aqua-Stop – ventil je namontován u vodovodního kohoutu. Pokud by hadice praskla a začala prosakovat, bezpečnostní ventil uzavře přívod vody.

Připojení do elektrické sítě

- Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče.

• Používeite pouze zásuvky elektrického napětí s uzemněním.

- Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpe z přehřátí.

- Zástrčka přívodního kabelu myčky musí být musí být volně přístupná i po její instalaci.

• Změny připojení může provádět jen kvalifikovaný odborník.

INSTALACE MYČKY

Při instalaci myčky dodržujte následující postup:

1. Zkontroluite mvčku při dodání.

Pozn.: Ve výrobě byly důkladně přezkoumány všechny funkce myčky. Po těchto zkouškách mohou zůstat malé skvrny od vody. Tyto skvrny zmizí po prvním mytí.

1. Upevněte krycí desku na dvířka myčky.

2. Nastavte sílu pružiny zvedání dvířek.

3. Připojte přívodní hadici k vodovodu.

4. Připojte odtokovou hadici k odpadu vody.

5. Umístěte pod nožičky myčky plastové lišty (součást balení). Nedochází pak při posunování k poškození podlahy (Obr. 23).

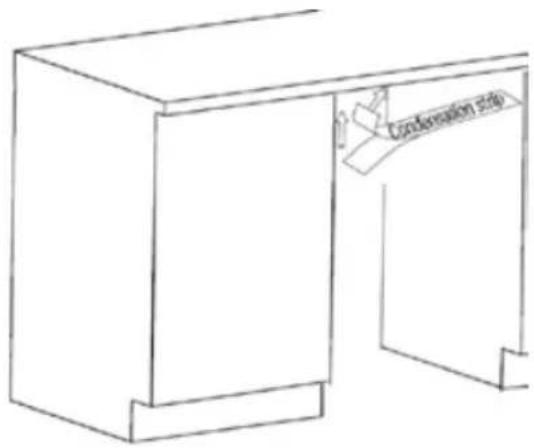

1. Nalepte na spodní okraj pracovní desky kondenzační pásek (přiložený v balení), aby se omezilo případné vnikání vlhkosti do pracovní desky (Obr. 24).

2. Zapojte myčku do elektrické sítě.

3. Zasuňte myčku do skříňky na zvolené místo.

4. Nastavením nožiček vyrovnejte myčku do vodorovné polohy. Klíčem seřídite výšku předních nožiček, šroubovákem seřídite výšku zadních nožiček (Obr. 25). Správnost vyrovnání zkontrolujete vodováhou.

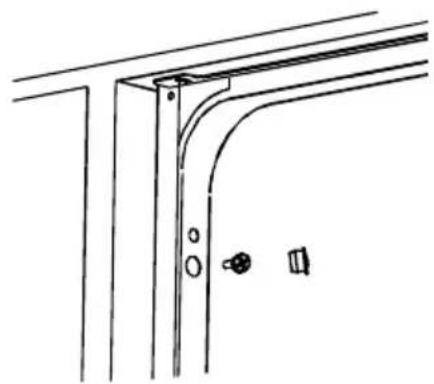

1. Zajistěte myčku ve skříňce proti posunutí. Lze použít dva způsoby:

a) Prostrčte vruty skrz otvory na vnějším okraji myčky a zašroubujte je do boku skříňky (Obr. 26).

b) V případě dřevěné pracovní desky prostrčte vruty skrz otvory v horní části okraje myčky a zašroubujte je zespodu do pracovní desky (Obr. 27).

Pokud demontujete myčku, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte myčku od elektrické sítě (vytáhněte zástrčku).
2. Uzavřete přívod vody.
3. Uvolněte hadice pro odtok a přítok vody.
4. Uvolněte šrouby pod pracovní deskou.
5. Pokud je u myčky deskový podstavec, demontujte jej.
6. Vytáhněte myčku a přitom opatrně vytáhněte i hadice pro odtok a přítok vody.

ŘEŠENÍ POTÍŽÍ

Většinu drobných závad, které se při používání myčky objeví, jste schopni odstranit sami, aniž byste museli volat servisní službu. To Vám ušetří peníze a umožní rychlé uvedení myčky do provozu. Následující přehled Vám má pomoci nalézt příčiny vyskytujících se závad.

Problém Příčina Rešení
Myčku nelze uvést do provozu.	Špatně nebo málo zasunutá zástrčka do zásuvky.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena. Zkontrolujte	přítomnost napětí, např. jiným spotřebičem.
Myčka se neuvede do provozu.	Myčka není správně uzavřená. Ujistěte se, že je myčka zapnutá a dvířka pevně doléhají.
	Není otevřen vodovodní kohoutek. Zkontrolujte, zda je otevřen přívod vody.
	Je ucpané sitko hadice přívodu vody.	Myčku vypněte a vypojte přívodní kabel ze zásuvky elektrického napětí. Zavřete přívod vody. Poté vyčistěte sitko, které se nachází na připojení přívodní hadice.
Spodní nebo horní ostříkovací rameno se těžce otáčí.	Rameno je blokováno nádobím nebo zbytky jídla.	Zkontrolujte uložení nádobí, příp. očistěte rameno od zbytků jídla.
Kryt zásobníku mycího prostředku nelze uzavřit.	Zásobník je přeplněn. Odeberte přebytečné množství mycího prostředku.
	Mechanismus je blokován přilepenými zbytky mycího prostředku.	Očistěte zavírací mechanismus zásobníku mycího prostředku.
Kontrolky po mytí nezhasnou.	Hlavní vypínač je ještě zapnutý. Vypněte myčku stisknutím tlačítka hlavního vypínače.
Zbytky mycího prostředku po umytí zůstávají v zásobníku.	Zásobník byl při plnění vlhký. Mycí prostředek plňte jen do suchého zásobníku.
Po ukončení programu zůstává v myčce voda.	Odtoková hadice je ucpaná nebo přehnutá.	Zkontrolujte průchodnost odtokové hadice.
	Filtry jsou ucpané. Zkontrolujte a vyčistěte filtry.
	Výstupní čerpadlo je zablokované. Nechte spotřebič opravit kvalifikovaným odborníkem.
Mýdlová voda v mycím prostoru.	Nevhodný mycí prostředek, rozlity lešticí prostředek.	Používejte pouze mycí prostředek určený pro myčky nádobí, jestliže se vyskytne mýdlová pěna v mycím prostoru, nechte myčku otevřenou, aby pěna vyprchala. Přilijte do mycího prostoru 4,5 litru studené vody, zavřete myčku a poté odčerpejte vodu. Bude-li potřeba, tento postup zopakujte. Vždy otřete rozlity lešticí prostředek.
Skvrny v mycím prostoru.	Byl použit barevný mycí prostředek. Nepoužívejte mycí prostředky s barvivem.
Problém Příčina Řešení
Nádobí není usušeno.	Zásobník lešticího prostředku je prázdný.	Ujistěte se, že zásobník lešticího prostředku je naplněn.
Nádobí a přibory nejsou čisté.	Nesprávný program. Zvolte výkonnější program.
	Nesprávné uložení nádobí. Ujistěte se, že činnost zásobníku lešticího prostředku a činnost ostřikovacích ramen není zablokována nesprávně uloženým nádobím.
Skvrny a film na skleničkách a příborech.	Extrémně tvrdá voda, nízká teplota vody, přeplněná myčka, nesprávné uložení nádobí, starý nebo vlhký mycí prostředek, prázdný zásobník lešticího prostředku, nesprávné dávkování mycího prostředku.	Vyndejte kovové nádobí, nepřídávejte mycí prostředek, vyberte nejdelší mycí program, spustěte myčku a nechte ji běžet 18 – 20 min, pak bude následovat hlavní mytí, otevřete dvířka a na dno myčky nalijte 2 šálky octa, zavřete dvířka a nechte myčku dokončit mycí cyklus. Jestliže ocet nebude fungovat, zopakujte celý postup znovu a místo octa nasypte do myčky 1/4 šálku krystalické kyseliny citrónové.
Stopy na skle.	Kombinace měkké vody a příliš velkého množství čistícího prostředku.	Používejte méně mycího prostředku, jestliže máte měkkou vodu a pro umytí skla zvolte nejkratší mycí cyklus.
Žlutý nebo hnědý film na vnitřním povrchu myčky.	Železité usazeniny ve vodě mohou způsobit tvorbu filmu.	Kontaktujte specializovanou firmu zabývající se úpravou vody a požádejte je o vhodný filtr.
Bílý film na vnitřním povrchu myčky.	Usazené minerály z tvrdé vody. Použíjte vlhkou houbu s čistícím prostředkem a navlékněte si gumové rukavice. Nikdy nepoužívejte žádné jiné čistící prostředky než ty určené pro myčky nádobí.
Mirný únik páry.	Normální jev. Je běžné, že pára odchází skrz zámek dvířek při cyklu sušení a vypouštění vody.
Černé nebo šedé skvrny na nádobí.	Hliníkové přibory se při mytí dotýkaly nádobí.	Použijte jemný brusný prostředek k vyčištění těchto skvrn. Nevkládejte tento prostředek do myčky!!!
Voda zůstane v mycím prostoru.	Normální jev. Malé množství vody okolo výpusti na spodní straně mycího prostoru udržuje těsnění lubrikované.
Myčka teče.	Je přeplněn zásobník čistícího prostředku nebo leštidla, nebo není myčka v rovině.	Je přeplněn zásobník čistícího prostředku nebo leštidla, nebo není myčka v rovině.
Displej zobrazuje údaj „E1“.	Myčka dlouho napouští vodu. Zkontrolujte otevření přívodu vody.
Displej zobrazuje údaj „E4“.	Přetečení myčky. Příliš mnoho přitékající vody. Zkontrolujte tlak přívodu vody.
Displej zobrazuje údaj „E8“.	Chyba ventilu přívodu vody.	Nechte spotřebič opravit kvalifikovaným odborníkem.

Pozn.: Rohový vodovodní kohoutek prodávaný v ČR většinou obsahuje zpětný ventil, který může být při připojení zařízení Aqua-Stop zablokován, a z toho důvodu přístroj nenapouští vodu. Pro správnou funkci je třeba zpětný ventil z kohoutku vyjmout.

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

POZOR!

Uvědomte si, prosím, že návštěvu servisního technika musíte v případě chybného ovládání spotřebiče nebo v případě některé zde uvedené závady i v průběhu záruční doby uhradit.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
- Krabice od spotřebiče může být dána do sběru tříděného odpadu.
- Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

1. Vysuňte spodný kôš.
2. Otvorte uzáver zásobníka (Obr. 2).
3. Pred prvým použitím nalejte do zásobníka 0,5 litra vody.
4. Nasad'te priložený lievik na otvor zásobníka.

Open

1. Zásobník uzatvorte a uzáver zlahka dotiahnite.

Leštiaci prostriedok je použitý v poslednej fáze oplachovania Zabráni uschýnaniu kvapiek a tvorbe škvín na povrchu riadu počas sušenia.

1. Otvorte dvierka spotrebiča.
2. Otvorte uzáver zásobníka (Obr. 4).
3. Pomaly nalejte leštiaci prostriedok do zásobníka (Obr. 5), kapacita zásobníka je asi 140 ml.

POZOR!

1. Uzatvorte zásobník a zlahka uzáver dotiahnite. (Obr. 6).

Obr. 4 Obr. 5 Obr. 6

S d'alšími otázkami sa obrátte na výrobcu umývacích prostriedkov.

Pokyny k umývaciemu prostriedku

1. Naplňte umývacím prostriedkom zásobník. Aby bolo dávkovanie správne, dbajte prosím na pokyny výrobcu na obale umývacieho prostriedku. Pri plnení umývacieho prostriedku neprekračujte rysku MAX.

Používanie umývacích prostriedkov 3 v 1

Pozn.: Optimálne výsledky pri umývaní a sušení dosiahnete použitím klasickým umývacích prostriedkov v spojení s oddeleným použitím soli a leštiaceho prostriedku.

Velké zvyšky jedla z riadu odstráňte. Oplachovanie pod tečúcou vodou pred umývaním v umývačke nie je nutné.

Riad ukladajte takto:

• šálky, poháre, hrnce a pod. ukladajte dnom nahor,
• vypuklý riad alebo riad s priehlbinami ukladajte šikmo, aby mohla voda odtiect,
• riad musí pevne stát a nesmie sa kývat,
- riad nesmie bránit otáčaniu oboch ostrekovacích ramien.

1. šálky
2. malé misky
3. velké misky
4. poháre
5. podšálky
6. tanieriky

Zmena výšky horného koša

Po každom umývaní skontrolujte stav filtrov z hl'adiska nečistôt.

Čistenie ovládacieho panelu a povrchu umývačky

- Overte, či pripájané napätie zodpovedá hodnotám uvedeným na typovom štítku spotrebiča.

- Používajte iba zásuvky elektrického napätia s uzemnením.

Recyklácia spotrebiča na konci jeho životnosti:

Pozn.: Pokud není u fáze programu uvedená teplota, myčka vodu v této fázi neohřívá.
