MNV5860 - Myčka na nádobí Concept - Bezplatný návod k obsluze

Typ výrobku	Vestavná myčka nádobí
Značka	Concept
Model	MNV5860
Rozměry (V x Š x H)	815 x 598 x 570 mm
Hloubka s otevřenými dveřmi	1150 mm
Hmotnost	37,5 kg
Napájení	230 V ~ 50 Hz, 1930 W
Energetická třída	A+++
Roční spotřeba energie	237 kWh
Roční spotřeba vody	2800 L
Spotřeba vody na cyklus (ECO)	10 L
Hlučnost	44 dB(A)
Počet sad nádobí	14
Počet mycích programů	8 (Auto, Intenzivní, Normální, Eco, Sklo, 90 Min, Rychlý, Předmytí)
Standardní program	ECO 45°C - 220 min
Systém sušení	Turbo sušení se dvěma aktivními ventilátory
Změkčovač vody	Ano, nastavitelný od H1 do H6
Nastavitelná výška horního koše	Ano
Koš na příbory	Ano, s možností více poloh
Systém filtrů	3-stupňový (hlavní, hrubý, jemný)
Odložený start	Až 24 hodin
Rozsah tlaku vody	0,04-1 MPa
Rychlý mycí program	Rychlý (30 min) a 90 Min
Bezpečnostní prvky	Doporučen dohled dospělých, protipovodňový systém (chybový kód E4)

Často kladené otázky - MNV5860 Concept

Jak nastavit tvrdost vody na myčce Concept MNV5860?

Zapněte spotřebič, stiskněte a podržte tlačítko programu (2) déle než 5 sekund, dokud indikátory soli a změkčovače vody nezačnou střídavě blikat. Poté opětovným stisknutím stejného tlačítka procházejte nastavení H1-H6 podle tvrdosti vaší vody. Počkejte několik sekund pro uložení.

Jaký typ soli mám použít a jak ji přidat?

Používejte pouze regenerační sůl určenou pro myčky nádobí. Nikdy nepoužívejte kuchyňskou sůl. Otevřete nádobu na sůl pod spodním košem, před prvním použitím nalijte 0,5 l vody, poté přidejte sůl pomocí trychtýře (kapacita cca 1,5 kg).
Poté spusťte krátký cyklus, abyste smyli rozlitou sůl.

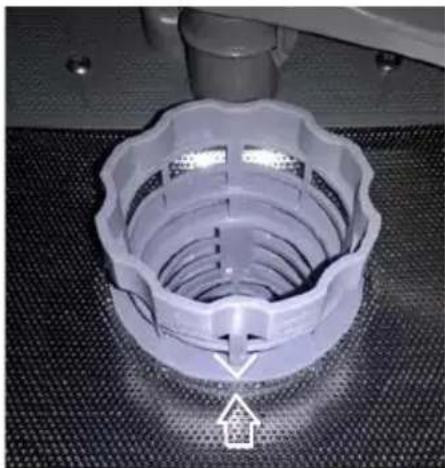

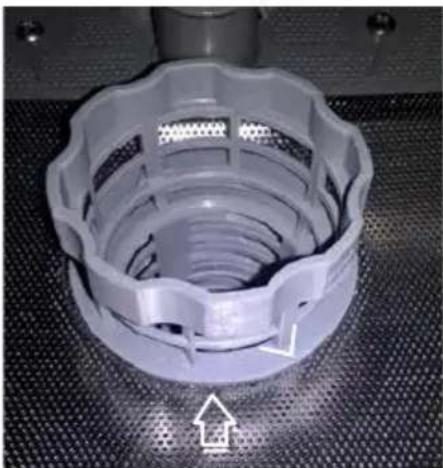

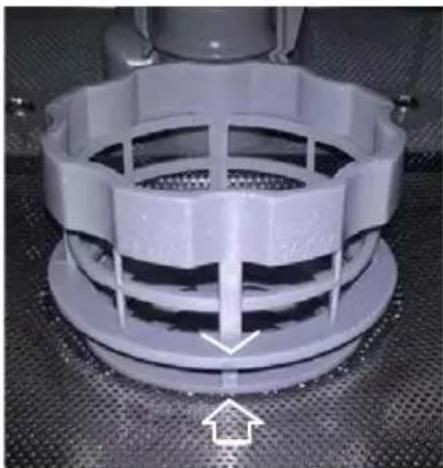

Jak vyčistit systém filtrů?

Otočte filtrem proti směru hodinových ručiček a vyjměte jej. Opláchněte hlavní, hrubý a jemný filtr pod tekoucí vodou pomocí kartáče. Vložte zpět a zajistěte otočením po směru hodinových ručiček. Čistěte alespoň jednou týdně.

Co znamenají chybové kódy E1, E3, E4, E8, E9 a ED?

E1: Dlouhé plnění vodou (zkontrolujte kohoutek). E3: Nedosažení teploty (problém s topným tělesem). E4: Přetečení (zkontrolujte tlak vody). E8: Porucha ventilu přívodu vody. E9: Tlačítko stisknuto >30 s nebo problém s přívodem vody. ED: Chyba komunikace (hlavní deska). U E4 nejprve uzavřete přívod vody.

Jak mohu zlepšit výsledky sušení?

Použijte funkci Turbo sušení (dva ventilátory). Umístěte nádobí s prohlubněmi diagonálně, aby odtekla voda. Vyhněte se plastovým předmětům. Používejte leštidlo a v případě vodních skvrn zvyšte dávkování. Vykládejte až po 15 minutách chladnutí.

Mohu během cyklu otevřít dveře a přidat nádobí?

Ano, ale dveře otevřete jen mírně, dokud se ramena nestopnou. Přidejte nádobí a zavřete dveře. Program se po několika sekundách obnoví. Dávejte pozor na horkou páru a vodu.

Které nádobí není vhodné do této myčky?

Vyhněte se dřevěným předmětům, plastům, které nejsou tepelně odolné, cínu, mědi, křišťálovému sklu, oceli náchylné k rezavění a lepeným předmětům. Také nemyjte savé materiály, jako jsou houby.

Jak nastavit odložený start?

Vyberte mycí program, poté opakovaně stiskněte tlačítko odloženého startu (7) nebo (8) pro nastavení zpoždění od 0 do 24 hodin. Zavřete dveře; odpočítávání začne.

Co mám dělat, když myčka nezačne?

Zkontrolujte jistič a ujistěte se, že jsou dveře správně zavřené. Ověřte, že je přívod vody otevřený a napájecí kabel je zapojený. Pokud displej zobrazuje chybový kód, podívejte se do části odstraňování problémů.

Jak často mám čistit mycí ramena?

Pravidelně kontrolujte a čistěte mycí ramena, pokud se objeví usazeniny nebo ucpání. Pro vyjmutí odšroubujte horní rameno (držte matici, otáčejte po směru hodinových ručiček) a zvedněte spodní rameno. Omyjte v teplé mýdlové vodě a použijte jemný kartáček pro trysky.

NÁVOD K OBSLUZE MNV5860 Concept

Vestavná myčka nádobí

Vstavaná umývačka riadu

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Uvedení spotřebiče do provozu

Důležitá upozornění

Turbosušení

Popis výrobku

Čistění a údržba

Popis ovládacího panelu

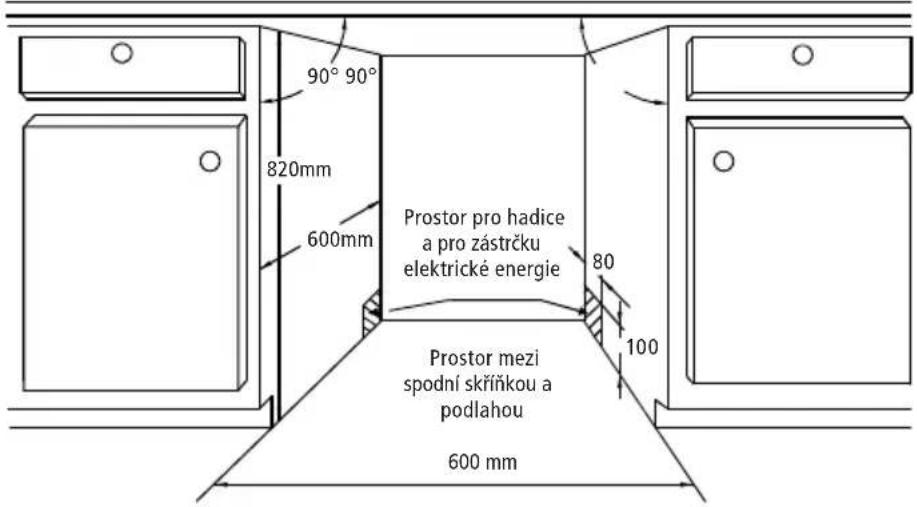

Instalace spotřebiče

Návod k obsluze

Řešení potíží

Plnění regenerační soli

Chybové hlášení

Plnění leštícího prostředku

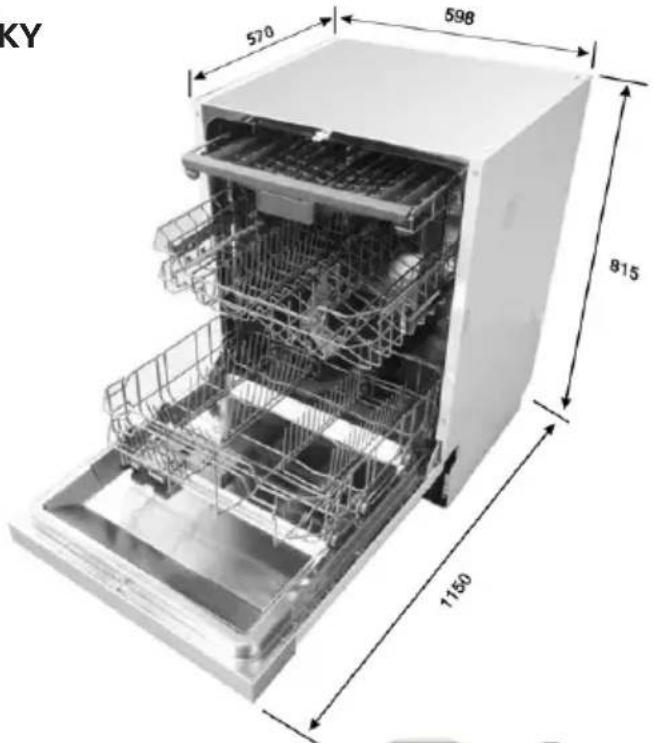

Rozměry myčky

Mycí prostředky

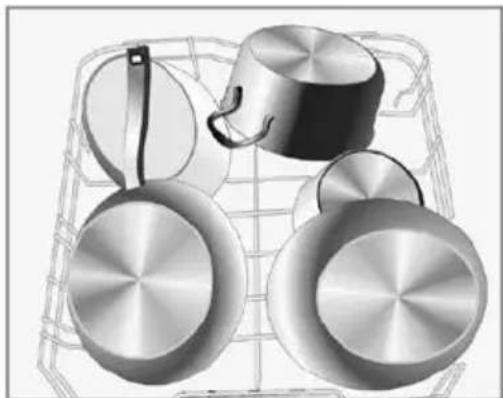

Příklad uložení nádobí

Nevhodné nádobí

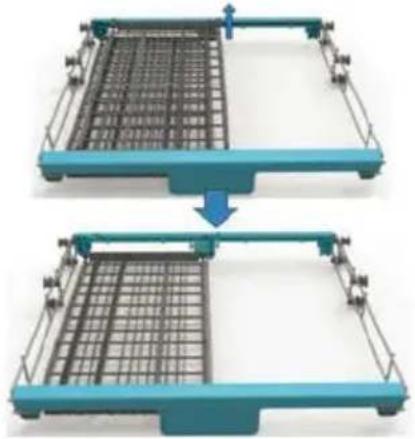

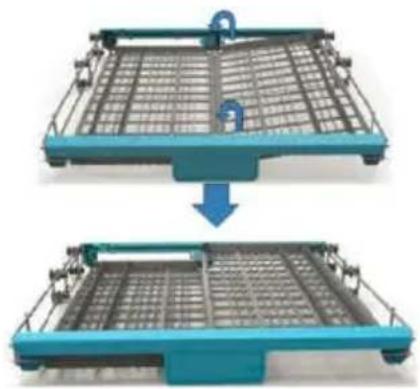

Polohování koše na příbory

Uložení nádobí

Ochrana životního prostředí

Přehled mycích programů

Technické parametry
Energetická třída A+++
Roční spotřeba 237 kWh
Spotřeba energie během standardního mycího cyklu	0.83 kWh
Spotřeba ve vypnutém stavu 0.45 W
Spotřeba v zapnutém stavu 0.49 W
Roční spotřeba vody 2800 l
Třída účinnosti sušení A
Standardní mycí cyklus ECO 45°C
Doba standardního mycího cyklu 220 min
Hlučnost 44 dB (A)
Výška 815 mm
Šířka 598 mm
Hloubka (zavřené dveře) 570 mm
Hloubka (otevřené dveře) 1150 mm
Příkon	1930 W
Napájení / frekvence 230 V ~ 50 Hz
Tlak vody	0.04–1 MPa
Kapacita	14 sad nádobí
Hmotnost	37.5 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání myčky nádobí

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abvste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

• Spotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

• Spotřebiče používané v podnicích zajištujících nocleh se snídání.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

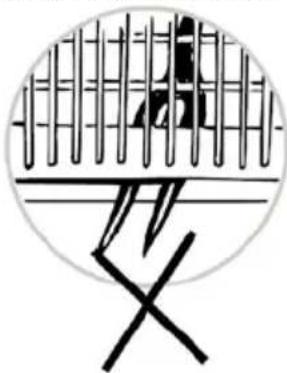

• Nože a jiné předměty s ostrými hroty musí být v koši na nádobí uloženy hroty dolů, nebo ve vodorovné poloze.
• Myčku užívejte jen v domácnosti a pouze k mytí kuchyňského nádobí.
• Ve vnitřním prostoru spotřebiče nic neskladujte.
• Nesedejte a nestoupejte na otevřená dvířka spotřebiče.
  • Voda v mycím prostoru není pitná.
• Do mycího prostoru nedávejte žádná rozpouštědla (hrozí nebezpečí exploze).
• Používejte výhradně výrobky, které isou vhodné pro myčky nádobí.
  • V průběhu spuštěného mycího programu otevíreite dvířka myčky velmi opatrně, voda může vvstríknout.
• Dbeite pokynů k bezpečnosti a použití na obalech mycích a lešticích prostředků.
• Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používeite ho mimo jejich dosah.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokvny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
• POZOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout voda. Dbejte zvýšené opatrnosti. Nebezpečí opaření!
  • V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.
• Nepoužíveite spotřebič bez správně instalovaných krvtů a bez přední desky.
• Umývejte ve spotřebiči pouze nádobí určené k mytí v myčce. Zabraňte kontaktu plastového nádobí s topnými tělesy spotřebiče.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužíveite příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.

• Před čištěním spotřebič vypněte a nechte alespoň 30 minut vychladnout.

• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

• Mycí a lešticí prostředky před dětmi uschovejte.
• Nepouštějte děti k otevřené myčce, mohly by v ní ještě být zbytky mycího prostředku.

POZOR!

Spotřebič otevírejte jen krátkodobě k naplnění nebo vyjmutí nádobí, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení), nebo být vystaveny jinému nebezpečí.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič, nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

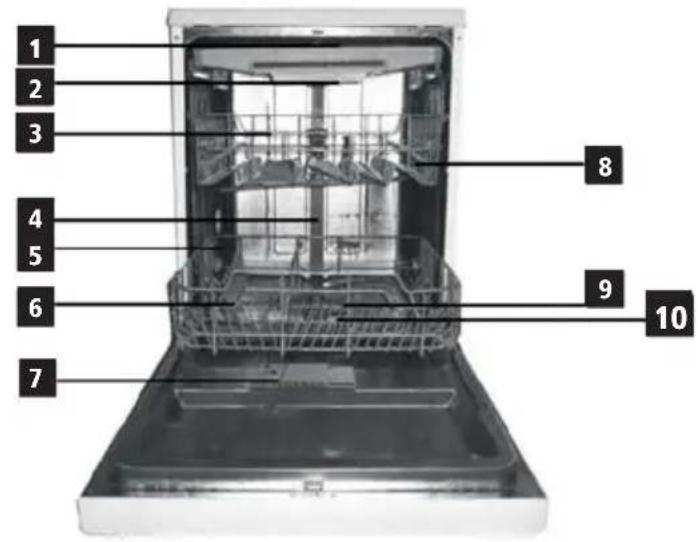

POPIS VÝROBKU

1 Horní ostřikovací tryska
2 Koš na příbory
3 Horní koš
4 Vnitřní potrubí
5 Dolní koš
6 Zásobník regenerační soli
7 Dávkovač mycího a leštícího prostředku
8 Přihrádka na hrníčky
9 Dolní ostřikovací rameno
10 Filtrační systém

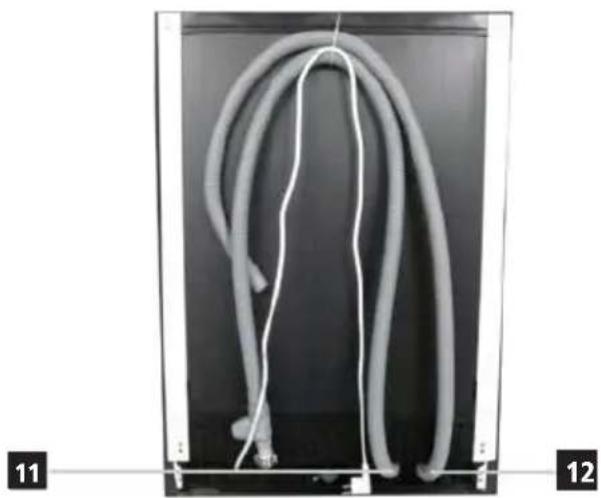

11 Konektor pro přívod vody
12 Odtoková hadice

Přední pohled Zadní pohled

1 Tlačítko zapnutí/vypnutí
2 Tlačítko volby mycího programu
3 Tlačítko alternativního mytí
4 Displej

5 Ukazatel stavu
6 Funkce programu
7 Tlačítko funkce opožděného zapnutí
8 Tlačítko funkce opožděného zapnutí

Tlačítko volby mycího programu

• Stisknutím tlačítka vyberete požadovaný mycí program.
• Zvolený mycí program bude indikován diodami pod příslušnými mycími programy.
• U každého mycího programu je vyobrazována i doba zvoleného mycího programu.

Tlačitko alternativního mytí

- Stisknutím tlačítka zvolíte, jaké ostřikovací ramena mají být během mycího programu použita (mytí oběma ostřikovacími rameny, mytí pouze horním ostřikovacím ramenem, mytí pouze dolním oštríkovacím ramenem).

Symbol Funkce programu
	Horní ostřikovací rameno.
	Dolní ostřikovací rameno.

Displej

- Na displeji je zobrazován čas mycího programu a opožděného zapnutí mycího programu.

Např. Čas mycího programu 3:05

Opožděné zapnutí mytí H:09

Ukazatel stavu

- Pokud se u ukazatele stavu rozsvítí dioda, je potřeba doplnit příslušné mycí prostředky, příp. otevřít přívod vody.

Symbol Ukazatel stavu
	Leštidlo
	Sůl
	Přívod vody je zavřený

Funkce programu

• Lze zvolit pouze jednu funkci programu u určitého typu mycího programu.
• U mycích programů AUTO, RAPID a Pre-wash funkce programu zvolit nejde. U ostatních mycích programů (INTENSIVE, NORMAL, ECO, GLASS, 90 Min) funkce programu zvolit jde.

Symbol Funkce programu
	Zvýšená účinnost mytí
	Extra sušení, zvýšená účinnost sušení.
	Express, zkrácení času mycího programu.

Tlačitko funkce opožděného zapnutí

- Opožděné zapnutí spotřebiče lze nastavit od 0 až do 24 hodin.

NÁVOD K OBSLUZE

Před prvním použitím

1. Nastavte spotřebič dle tvrdosti vody (viz níže).
2. Do zásobníku regenerační soli vsypte regenerační sůl.
3. Do dávkovače leštidla doplňte leštidlo.

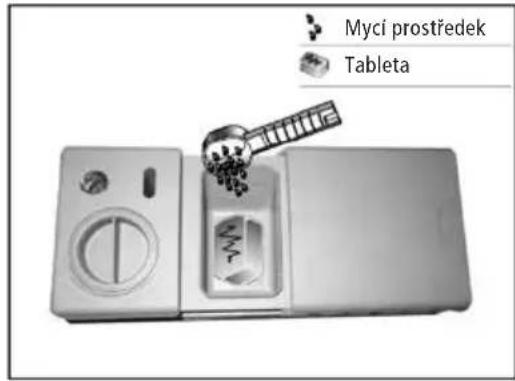

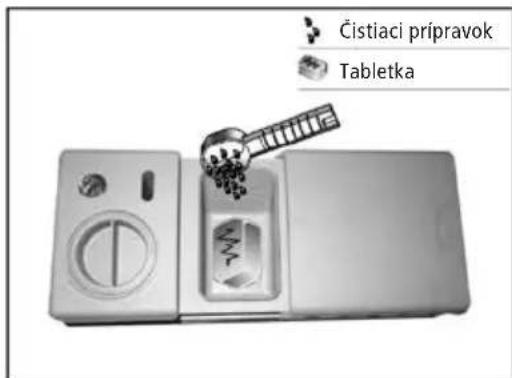

4. Do dávkovače mycího prostředku vsypte mycí prostředek nebo vložte tabletu.

Zařízení ke změkčování vody

K účinnému mytí je zapotřebí měkká voda (voda s nízkým obsahem vápníku), jinak by se na nádobí a uvnitř myčky vytvářel vodní kámen. Voda z vodovodního potrubí, která přesahuje daný stupeň tvrdosti, musí být pro mycí provoz změkčena, tedy zbavena vápníku. Toho se dosáhne pomocí regenerační soli ve změkčovacím zařízení myčky. Nastavení a potřebné množství soli závisí na stupni tvrdosti vody z vodovodu.

Tvrdost vody se označuje v ekvivalentních stupních tvrdosti, německých stupních °dH, francouzských stupních °fH, britských stupních °Clarke a v mmol/l (milimol na litr - mezinárodní jednotka pro tvrdost vody).

Změkčovač by měl být nastaven podle tvrdosti vody v místě použití spotřebiče. Informace o tvrdosti vody v dané oblasti vám poskytne místní vodárenský podnik. Dle tabulky nastavte regulátor dávek změkčovače vody, který je nutný nastavit ručně.

Nastavení zařízení ke změkčování vody

1. Otevřete dvířka spotřebiče a pomocí tlačítka zapnutí/vypnutí (1) zapněte spotřebič.
2. Stiskněte tlačítko P - Tlačítko volby mycího programu (2) na déle než 5 sekund. Po uplynutí určité doby začnou kontrolky u soli a změkčovače střídavě blikat.
3. Pokud kontrolky u soli a změkčovače střídavě blikají, je možné stisknutím tlačítka (2) nastavovat tvrdost vody.
4. Stiskem tlačítka (2) nastavte tvrdost vody dle Vaší oblasti (H1-H6).
5. Pro uložení nastavení tvrdosti vody vyčkejte několik vteřin.

Tvrdost vody				Hodnota pozice	Spotřeba soli (g / mycí cyklus)
°dH °fH °Clarke mmol/l
0~5 0~9 0~6 0~0,94 H1 0
6–11	10–20	7–14	1.0–2.0	H2	9
12–17	21–30	15–21	2.1–3.0	H3	12
18–22	31–40	22–28	3.1–4.0	H4	20
23–24	41–60	29–42	4.1–6.0	H5	30
35–55	61–98	43–69	6.1–9.8	H6	60

Poznámka:

Tento spotřebič je z výroby prednastaven na hodnotu H3.

°dH Německé stupně
°fH Francouzské stupně
°Clark Britské stupně

$$ 1 ^ {\circ} \mathrm{dH} = 1. 2 5 ^ {\circ} \text {Clarke} = 1. 7 8 ^ {\circ} \mathrm{fH} = 0. 1 7 8 \mathrm{mmol/l} $$

PLNĚNÍ REGENERAČNÍ SOLI

Působení soli

Při mytí nádobí se sůl automaticky vyplavuje ze zásobníku soli do změkčovacího zařízení, kde se rozpouští vápník. Rozpuštěný vápník je z myčky odplaven. Zařízení ke změkčení vody je poté znovu připraveno k další činnosti. Tento regenerační proces funguje jen tehdy, když se sůl ve vodě rozpustí.

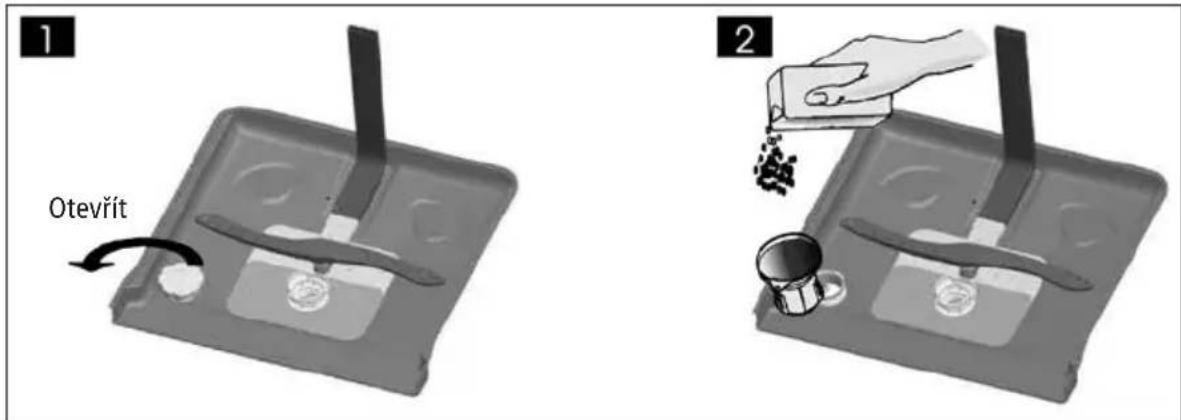

1. Otevřete dveře spotřebiče a vyjměte dolní koš.

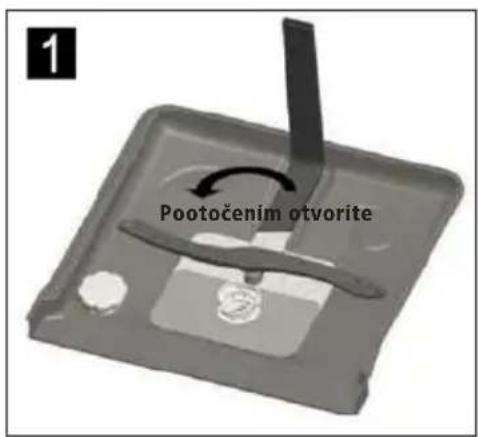

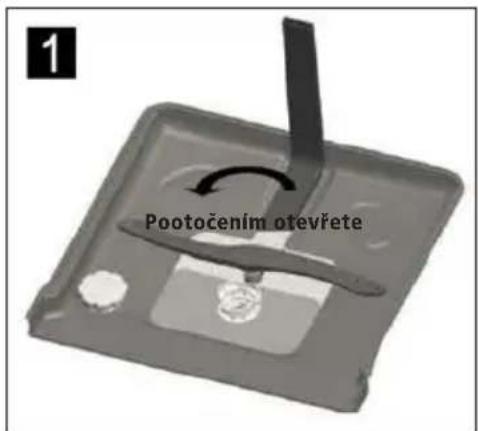

2. Odšroubuite víko zásobníku regenerační soli dle Obr. 1.
3. Před prvním použitím nalijte do zásobníku 0,5 litru vody.
4. Nasad'te trychtýř (součástí balení) na otvor zásobníku regenerační soli a pomalu sypte regenerační sůl. Kapacita prázdného zásobníku je asi 1,5 kg. Sůl bude vyplavovat přebytečnou vodu ven (Obr. 2).
5. Po doplnění zašroubujte víko zásobníku regenerační soli.

Poznámka:

• Zásobník regenerační soli je umístěn pod dolním košem.
- Zásobník regenerační soli může být doplněn pouze tehdy, kdy se na panelu rozsvítí ukazatel soli.
- Po doplnění regenerační soli ukazatel soli zhasne.
- Pokud došlo během plnění k rozsypání regenerační soli, spustte krátký mycí program, aby se mohly zbytky soli ihned umýt.

POZOR!

• Regenerační sůl doplňujte před spuštěním mycího programu, aby se případné rozsypané zbytky soli ihned umyly a nemohly svým chemickým působením zvyšovat riziko koroze vnitřního povrchu spotřebiče.
• Vždy používejte regenerační sůl, která je určená pro myčky nádobí. Nikdy nepoužívejte kuchyňskou sůl!
• Do zásobníku regenerační soli nikdy nesypte mycí prostředky. Zničili byste změkčovací zařízení!

V případě způsobených škod nevhodným používáním soli, výrobce nenese žádnou odpovědnost ani záruku za jakékoli způsobené škody.

PLNĚNÍ LEŠTÍCÍHO PROSTŘEDKU

Leštící prostředek je použit v poslední fázi oplachování, aby se zabránilo tvorbě a následnému zasychání kapek na nádobí, které mohou nechat skvrny na povrchu nádobí během sušení.

1. Otevřete dveře spotřebiče.

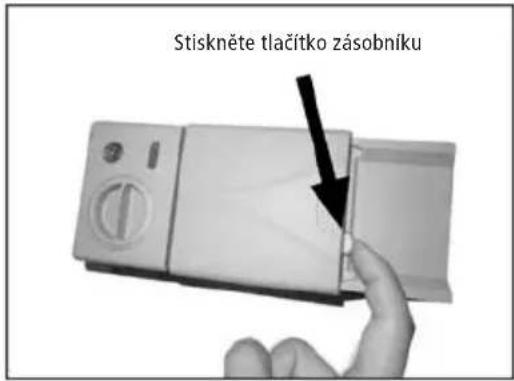

2. Otevřete uzávěr zásobníku leštícího prostředku dle Obr. 3.
3. Pomalu nalijte leštící prostředek do zásobníku (Obr. 4). Kapacita prázdného zásobníku je asi 140ml.
4. Po doplnění uzavřete zásobník leštícího prostředku a uzávěr dotáhněte (Obr. 5).

Pokud se během mycího programu rozsvítí ukazatel leštícího prostředku, musí být před spuštěním dalšího mycího programu leštící prostředek doplněn! Množství lešticího prostředku lze kontrolovat i opticky dle ukazatele C, který se nachází vedle víka zásobníku leštícího prostředku. Pokud je v zásobníku dostatek leštícího prostředku, je okénko černé. Při snižování leštícího prostředku se zmenšuje i velikost černé tečky v okénku. Pokud je okénko světlé, je zásobník prázdný. Hladina leštidla by neměla klesnout pod 1/4.

Poznámka:

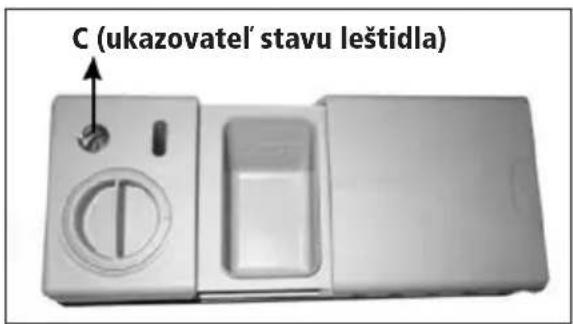

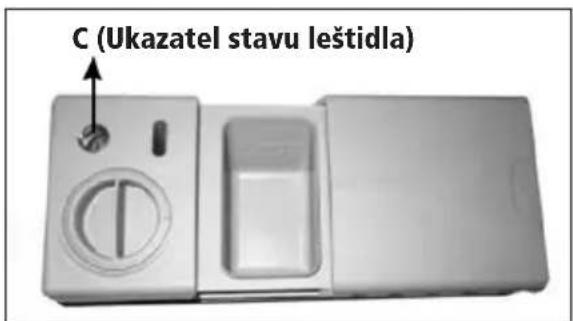

• Zásobník leštícího prostředku je umístěn na dveřích vedle dávkovače mycího prostředku.
• Spotřebič je určen k použití tekutého leštidla.
• Pokud došlo během plnění k rozlití leštícího prostředku, utřete rozlity leštící prostředek savým hadříkem, nebo spustte krátký mycí program, aby se mohly rozlité zbytky přípravku ihned umýt.

POZOR!

• Vždy používejte pouze leštící prostředky, které jsou určeny pro myčky nádobí. Do zásobníku leštícího prostředku nikdy nedávejte mycí prostředek.
• Leštící prostředek doplňujte před spuštěním mycího programu, aby se případné rozlité zbytky přípravku ihned umyly a nemohly svým chemickým působením zvyšovat riziko koroze vnitřního povrchu spotřebiče.

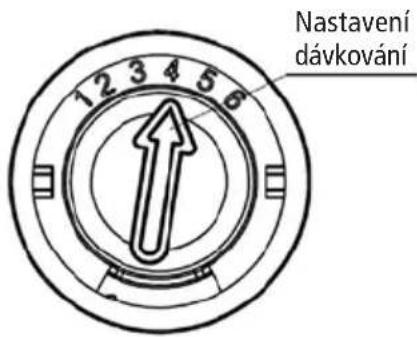

Nastavení dávkování leštícího prostředku

• Dávkování lešticího prostředku lze nastavit v polohách od 1 do 6. Před prvním použitím nastavte dávkování lešticího prostředku do polohy 4.
• Pokud na nádobí zůstávají skvrny od vody, zvvšte dávkování lešticího přípravku.

• Pokud na nádobí zůstává lepkavý film, dávkování lešticího přípravku snižte.

• Otevřete dveře spotřebiče.

• Otevřete uzávěr zásobníku leštícího prostředku dle Obr. 3.
• Dle potřeby přideite/uberte dávkování leštícího prostředku.
• Po nastavení uzavřete zásobník leštícího prostředku a uzávěr dotáhněte (Obr. 5).

Pokud používáte pouze mycí prostředek s integrovaným lešticím prostředkem, snížte dávkování lešticího prostředku na minimum.

MYCÍ PROSTŘEDKY

Mycí prostředky lze podle formy rozdělit do čtyř skupin:

a) Sypké,
b) Tekuté.
c) Tablety,
d) Kombinované mycí prostředky (např. tablety 3 v 1).

Podle chemického složení je lze rozdělit na dvě skupiny:

a) Alkalické.
b) S přírodními enzymy.

Dále je můžeme dělit na:

a) fosfátové a chlorové.
b) fosfátové a bezchlorové.
c) bezfosfátové a bezchlorové.

• Při používání bezfosfátových mycích prostředků a při tvrdé vodě se může na nádobí a stěnách myčky objevit bílá usazenina.
• Zvýšením dávky mycího prostředku předejdete této usazenině a dosáhnete lepších mycích výsledků.
• Mycí prostředky bez chloru mají menší bělící účinek. To může vést ke zvýraznění skvrn po zbytcích čaje nebo ke zbarvení plastových nádob. V tomto případě použijte silnější mycí program, zvyšte dávku mycího prostředku nebo použijte chlorový mycí prostředek.

Mycí prostředek – Tablety

• Tablety se od různých výrobců rozpouštějí různou rychlostí.
• Některé mycí tablety se nemohou úplně rozpustit a nemohou tak během krátkých programů plně rozvinout svůj čistící účinek.
• Z tohoto důvodu doporučujeme zvolit delší mycí programy, které zajistí úplné rozpuštění mycí tablety.

Zásobník mycího prostředku

Před zahájením každého mycího cyklu musí být zásobník mycího prostředku naplněn. Pro běžný mycí cyklus postačí jedna polévková lžíce mycího prostředku. Pokud je nádobí silně znečištěno, přidejte více mycího prostředku. Mycí prostředek přidejte těsně před spuštěním mycího programu. V případě ponechání mycího prostředku v zásobníku, může mycí prostředek navlhnout a při spuštění mycího programu se úplně nerozpustí.

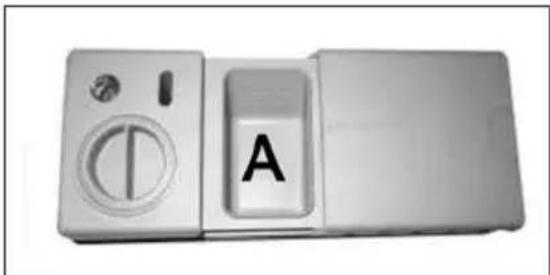

Plnění mycího prostředku

• Mycí prostředek plňte pouze při plně otevřených dvířkách spotřebiče.
• Pokud je víko zásobníku mycího prostředku zavřené, stiskněte tlačitko zásobníku.
• Mycím prostředkem naplňte zásobník (A). Aby bylo dávkování správné, dbejte prosím pokynů výrobce na obalu mycího prostředku. Při plnění mycího prostředku nepřeplňujite zásobník.
• Po doplnění mycího prostředku uzavřete zásobník (B) a zavřete dvířka spotřebiče.

Tip pro uspoření mycího prostředku

- Je-li nádobí mírně znečištěné, postačí použít menší množství mycího prostředku, než které je doporučeno.

Poznámka:

• Mvcí prostředek přideite těsně před spuštěním mycího programu.
• Používejte běžně prodávané tekuté nebo práškové značkové mycí prostředky, příp. tablety.
• Nikdy nepoužívejte prostředky pro ruční mytí!

- V případě použití mycího prostředku ve formě tablet si přečtěte doporučení od výrobce, kde by měly být tablety umístěny (zásobník mycího prostředku, koš na příbory, atd.).

- Ujistěte se, že je víko zásobníku mycího prostředku zavřené a to i v případě, že jsou použity tablety.

POZOR!

• Vždy používejte mycí prostředky, které jsou speciálně určené pro myčky nádobí.

- Mycí prostředky udržuite v suchu a mimo dosah dětí.

- Nenecháveite mycí prostředek v dávkovači mycího prostředku, pokud nedojde ke spuštění mycího programu.

NEVHODNÉ NÁDOBÍ

- Příbory a nádobí, jejichž díly jsou ze dřeva.

- Plastové nádobí a nádobí s lepenými díly, které nejsou tepelně odolné.

- Lepené předměty, příbory nebo talíře.

• Cínové nebo měděné nádobí.

• Křišťálové sklo

- Ocelové předměty podléhající korozi.

• Dřevěné mísv.

- Předměty vyrobené ze syntetických vláken.

Některé hliníkové a stříbrné části mohou změnit barvu nebo vyblednout. Některé druhy skla se mohou po více mycích cyklech zakalit.

Poznámka:

- Do myčky nádobí nepatří savé materiály, jako mycí houby a utěrky.

- Používejte mycí prostředek, který je výrobcem označen jako šetrný k nádobí.

• V mvčce umýveite pouze nádobí, u něhož je potvrzena vhodnost pro mytí v mvčce nádobí.

- Nádobí znečištěné popelem, voskem, mazacím tukem nebo barvou se nesmí v myčce mýt!

ULOŽENÍ NÁDOBÍ

Umístění nádobí

Velké zbytky jídla z nádobí odstraňte. Oplachování nádobí pod tekoucí vodou, není před mytím v myčce nutné.

Nádobí ukládejte následujícím způsobem:

- Šálky, sklenice, hrnce, pánve apod, ukládeite dnem vzhůru.

- Nádobí s prohlubní ukládejte šikmo, aby mohla přebytečná voda odtéci a výsledky sušení byli co nejlepší.

- Nádobí musí být bezpečně uloženo, aby nedošlo k převrhnutí.

- Uložené nádobí nesmí bránit otáčení ostřikovacích ramen.

- Nádobí a příbory by neměli ležet na sobě, nebo se navzájem zakrývat.

- Abv se zabránilo poškození sklenic, neměli by se navzájem dotýkat.

- Hrnce a obiemněiší nádobí ukládejte do spodního koše.

- Horní koš je navržen tak, aby do něj bylo vkládáno menší a lehčí nádobí (sklenice, kávové a čajové šálky atd.).

- Nože s dlouhou čepelí, které jsou umístěny ve vzprímené poloze, jsou velmi nebezpečné! Dbejte opatrnosti, hrozí nebezpečí poranění!

- Dlouhé a ostré příbory (krájecí nože), musí být umístěny vodorovně do horního koše.

- Velmi malé kusy nádobí v myčce nemyjte, mohly by snadno vypadnout z košů.

• Myčku nádobí nepřeplňujte!

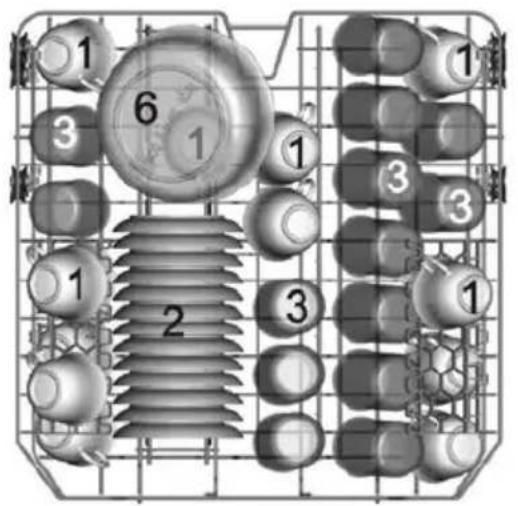

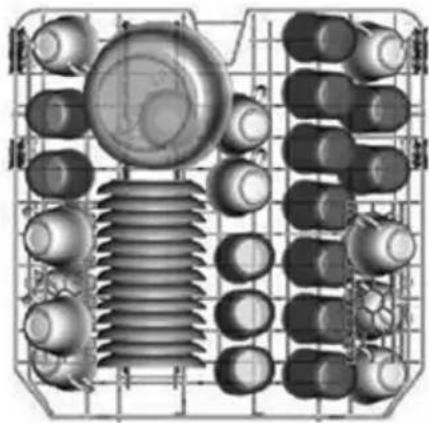

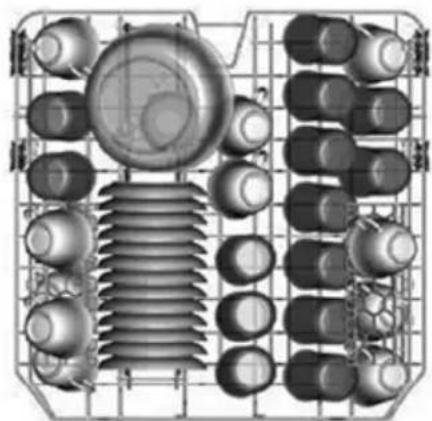

Horní koš

Do horního koše doporučujeme vkládat:

• sklenice,
• kávové a čajové šálky,
• podšálky,
• malé misky a talíře,
• mělké pánve.

Po uložení nádobí do horního koše myčky se ujistěte, že nebude nádobí pod proudem vody převrženo.

Zadní stěna koše

Změna výšky horního koše

• Horní koš na nádobí může být dle potřeby nastaven do výšky, aby bylo bud' v horním, nebo dolním koši více místa pro vysoké nádobí.
• Nastavení výšky koše provedte překlopením držadel na bocích horního koše (viz Obr. 6).
• Při překlápění držadel dbejte, aby zaklapla až do krajní polohy.

Zvedněte koš do horní polohy

Pro snížení koše stiskněte rukojeť

Nastavitelná rukojeť

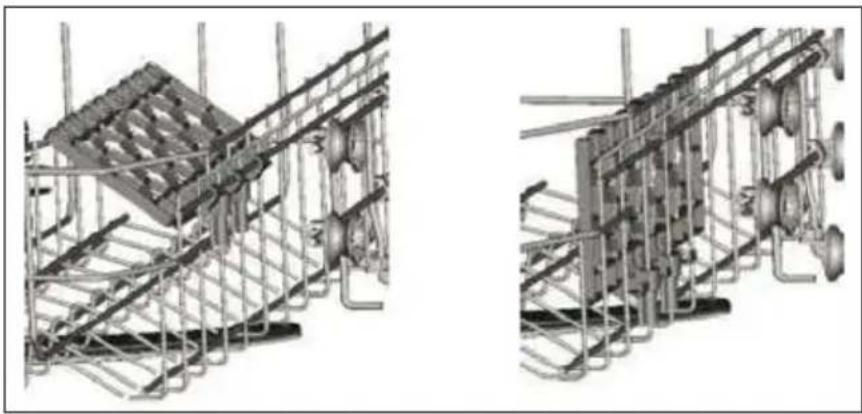

Etažér

• Sklenice a vysoké sklenice opírejte o okraj etažéru (ne o jiné nádobí).
• Dlouhé kusy, servírovací a salátové příbory, naběračky nebo kuchyňské nože ukládejte tak, aby nebránily v otáčení ostřikovacím ramenům.
• Etažér můžete vyklápět a výškově nastavovat dle potřeby (Obr. 7).

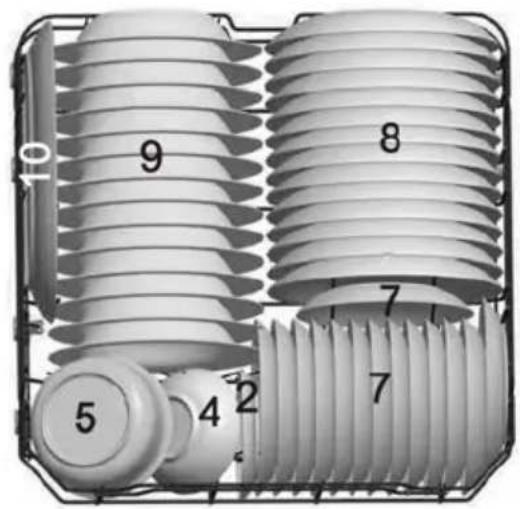

Do dolního koše doporučujeme vkládat:

• hrnce,
  • pánve,
• poklice,
  • velké misky a talíře.

Po uložení nádobí do dolního koše myčky se ujistěte, že není zabráněno otáčení ostřikovacích ramen. Pro mytí větších kusů nádobí (hrnce, pánve apod.) sklopte držáky talířů v dolním koši (Obr. 8).

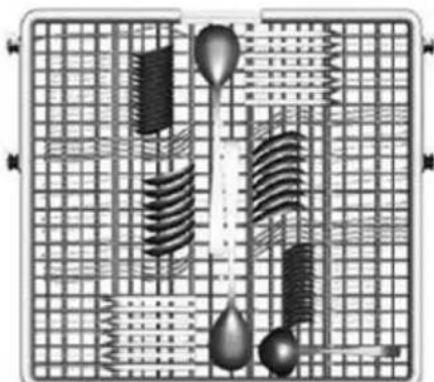

• Přibory vkládejte do koše na přibory, nože ostřím směrem dolů.
• Zahnuté části příborů (vidličky, lžice, lžičky) ukládejte do koše jedním směrem (dosažení lepšího mycího účinku).
• Dlouhé a špičaté předměty by měly být umístěny v přední části horního koše v horizontální poloze dle Obr. 9.
• Pokud se do tohoto koše nevejdou, je možné je uložit na etažér horního koše (Obr. 7).

Obr. 9

Abyste zabránili stékání vody a kapek vody z horního koše na nádobí umístěné v dolním koši, doporučujeme nejdříve vyndat nádobí z dolního koše a poté postupně z horních košů.

POZOR!

Dbejte opatrnosti, aby příbory, které jsou ostré nebo mají ostré hroty, nevyčnívali z koše na příbory. Hrozí nebezpeční poranění! Nože umístěte vždy ostřím směrem dolů!

Program	Informace o mycím programu	Popis mycího cyklu	Množství mycího prostředku Před/hlavní	Doba mycího cyklu [min]	Spotřeba energie [kWh]	Spotřeba vody [L]	Leštidlo
	Automatická detekce mytí,lehce, normálně nebo silně znečištěné nádobí.	Předmytí (45°C) Automatické mytí (45-55°C) Oplachování Oplachování (65°C) Sušení	5/30g Nebo tableta	150 0.9	1.3 11 – 15	ANO
	Silně znečištěné nádobí, zašpiněné hrnce, pánve atd., zaschlé potraviny	Předmytí (50°C) Mytí (60°C) Oplachování Oplachování (70°C) Sušení	5/30g Nebo tableta	175 1.6	17.5 ANO
	Normálně špinavé nádobí, hrnce, talíře, skleničky a lehce znečištěné pánve	Předmytí (45°C) Mytí (55°C) Oplachování Oplachování (65°C) Sušení	5/30g Nebo tableta	185 1.3	13.5 ANO
ECO	Standardní program vhodný pro méně špinavé nádobí	Předmytí Mytí (45°C) Oplachování (55°C) Sušení	5/30g Nebo tableta	220 0.83	10 ANO
[3AAW]	Lehce špinavé nádobí a sklo	Předmytí Mytí (40°C) Oplachování Oplachování (60°C) Sušení	5/30g Nebo tableta	130 0.9	13 ANO
	Normálně špinavé nádobí, které potřebují rychlý oplach	Mytí (65°C) Oplachování Oplachování (65°C) Sušení	35g Nebo tableta	90 1.35	12.5 ANO
	Krátké mytí pro lehce špinavé nádobí; pro rychlé mytí	Mytí (45°C) Oplachování (50°C) Oplachování (55°C)	25g 30 0.75	11 NE
	Oplach nádobí, které bude umyto později téhož dne	Předmytí	–	15	0.02	4	NE

Poznámka:

Pokud není u fáze programu uvedená teplota, myčka vodu v této fázi mycího programu neohřívá.

UVEDENÍ SPOTŘEBIČE DO PROVOZU

Zahájení mycího programu

1. Otevřete dveře spotřebiče.
2. Zkontrolujte, příp. doplňte regenerační sůl a leštící prostředek.
3. Postupně vysuňte horní a dolní koš, vložte nádobí a následně zasuňte naplněné koše zpět. Doporučujeme nejdříve naplnit dolní a poté horní koš (viz kapitola „Uložení nádobí“).
4. Ujistěte se, že je kohoutek přívodu vody otevřený.
5. Pro zapnutí spotřebiče stiskněte tlačítko (1).
6. Opakovaným stiskem tlačítka (2) zvolte požadovaný program. Na displeji (4) bude zobrazena přednastavená doba zvoleného programu. Mycí program je měněn v následujícím pořadí: ECO – Glass – 90min – Rapid – Pre-wash – Auto – Intensive – Normal – ECO.
7. Stisknutím tlačítka (3) můžete zvolit, zda má být pro zvolený mycí program použito horní ostřikovací rameno, spodní ostřikovací rameno nebo obě ostřikovací ramena. Volba ostřik. ramen lze použít pro všechny mycí programy.
8. Pokud požadujete odložený start mytí, opakovaně stiskněte tlačítko opožděného zapnutí (7) nebo (8). Opožděná doba zapnutí lze nastavit až na 24 hodin.
9. Po výběru mycího programu a všech nastaveních, zavřete dveře spotřebiče. Nastavený mycí program se spustí, příp. bude spuštěn odpočet odloženého startu.
10. Po dokončení mycího programu dojde k osmi-násobnému pípnutí. Během pípnutí na displeji bliká čas 0:00. Kontrolka u zvoleného mycího programu bude svítit a po osmi-násobném pípnutí se na displeji zobrazí „end”.
11. Otevřete dveře spotřebiče a stisknutím tlačítka (1) spotřebič vypnete. POZOR! Při otevírání dveří spotřebiče dbejte zvýšené opatrnosti, může se uvolnit velké množství horké páry. Hrozí nebezpečí opaření!
12. Horké nádobí je velmi křehké. Před vyjmutím doporučujeme počkat přibližně 15 min., aby umyté nádobí vychladlo.
13. Nejprve vyjměte nádobí z dolního koše a pak z horních košů, abyste zamezili stékání vody a kapek vody z horního koše na nádobí, které je uloženo v dolním koši.

Změna programu během spuštěného mycího programu

Pokud se rozhodnete změnit spuštěný program, zkontrolujte, zda je v zásobníku mycího prostředku dostatek mycího prostředku, nebo zda už byl použit a bude ho potřeba před spuštěním nového programu doplnit (viz kapitola „Plnění mycího prostředku”).

1. Mírně pootevřete dveře spotřebiče, mycí program bude pozastaven. Vyčkejte, dokud se ostřikovací ramena nezastaví.
2. Na více než 3 sekundy stiskněte tlačítko (2). Spotřebič bude ve fázi pohotovostního režimu, ve kterém je možné změnit nastavení mycího programu.
3. Po změně nastavení mycího programu, zavřete dveře spotřebiče. Mycí program bude po několika sekundách pokračovat.

Poznámka:

• Pokud otevřete dveře spotřebiče během spuštěného mycího programu, program bude pozastaven.
• Každou minutu se ozve zvukový signál, který upozorňuje na otevřené dveře spotřebiče během spuštěného mycího programu.

Přidání nádobí do myčky během spuštěného mycího programu

1. Mírně pootevřete dveře spotřebiče, mycí program bude pozastaven. Vyčkejte, dokud se ostřikovací ramena nezastaví.
2. Přidejte nádobí do myčky a dveře zavřete. Mycí program bude po několika sekundách pokračovat.

POZOR!

Při otevírání dveří spotřebiče dbejte zvýšené opatrnosti, může se uvolnit velké množství horké páry, nebo vystříknout horká voda. Horká voda s mycím prostředkem může mít chemicky agresivní charakter při styku s pokožkou nebo částmi nábytku.

TURBOSUŠENÍ

Turbosušení je založeno na přítomnosti 2 aktivních ventilátorů, z čehož jeden (levý horní) vhání vzduch do vnitřního prostoru myčky a druhý (pravý spodní) vlhký teplý vzduch nasává. V tomto prostoru se po nasátí může objevit vykondenzovaná voda. Vykondenzovaná voda, která se objeví po nasátí vlhkého teplého vzduchu, je svedena do spodní části myčky. Následně přes vypouštěcí (odtokovou) hadici odtéká do odpadu.

Tipy pro dokonalé výsledky sušení

• Účinek sušení u nádobí z nevhodného materiálu (např. plast) bude vždy horší než u ostatních materiálů.
• Nádobí vkládejte do košů tak, aby přebytečná voda nezůstávala v prohlubních.
  • V prohlubních, ve kterých se může objevit větší množství přebytečné vody, není myčka schopna zcela vysušit.

ČIŠTĚNÍ A ÚDRŽBA

Pravidelnou kontrolou a údržbou myčky předcházíte poruchám. Pro udržení dokonalého vzhledu vnitřního prostoru myčky doporučujeme používat v časovém rozmezí 4 – 6 měsíců speciální čistič myčky.

• Zkontrolujte mycí prostor, zda v něm nejsou usazeniny tuků a vodního kamene. Pokud se usazeniny objeví, naplňte zásobník mycího prostředku mycím prostředkem a spustte mycí program s nejvyšší mycí teplotou.
• Těsnění dveří pravidelně otírejte vlhkou utěrkou, abyste odstranili usazeniny.
• Kontrolujte ukazatel doplňování soli, v případě potřeby regenerační sůl doplňte.
• Kontrolujte ukazatel lešticího prostředku, v případě potřeby lešticí prostředek doplňte.

Filtrační systém

Filtr chrání a zabraňuje větším zbytkům potravin, nebo jiným předmětům dostat se do vodního čerpadla. Velké zbytky potravin mohou filtr zanést a je nutné tyto zbytky odstranit.

Filtrační systém (Obr. 10) se skládá z hlavního filtru (1), hrubého filtru (2) a jemného filtru (3).

Obr. 10

- Potraviny, které jsou zachyceny v tomto filtru, jsou pomocí trysky na dolním ostřikovacím ramenu rozmělněny.

Hrubý filtr (2)

- Větší kusy potravin a předmětů (kousky kostí, skla atd.), které aby mohly blokovat odtok, jsou zachycovány v hrubém filtru. Pro vyjmutí hrubého filtru opatrně zatáhněte za rukojeť směrem nahoru a filtr vyjměte.

Jemný filtr (3)

- Zachycuje zbytky a zabraňuje jejich usazování na nádobí během mycího cyklu.

Poznámka:

• Pro dosažení lepších mycích výsledků je nutné filtr pravidelně čistit. Z tohoto důvodu doporučujeme čistit filtr po každém mycím cyklu.
• Vyjměte filtr, odstraňte usazeniny a filtry vyčistěte pod tekoucí vodou.
• Po očistění umístěte filtry zpět.

POZOR!

Nikdy nepoužívejte myčku bez správně umístěného filtračního systému! Nesprávné umístění filtrů může vést ke snížení mycích účinků a může dojít k poškození nádobí a příborů.

Čištění filtračního systému

1. Otočte filtrem proti směru hodinových ručiček.
2. Vyjměte filtrační systém směrem nahoru.
3. Opláchněte filtry pod tekoucí vodou. K vyčištění hrubého a jemného filtru použijte čistící kartáč.
4. Po očištění umístěte filtry zpět a zajistěte pootočením.

• Filtrační systém by měl být čištěn alespoň jednou týdně.
• Při čistění neklepejte filtry, mohlo by dojít k jejich poškození a mohlo by to vést ke snížení mycích účinků.
• Po očištění filtračního systému se ujistěte, že je filtr zajištěný!

Čištění ostřikovacích ramen

Ostřikovací ramena je nutné pravidelně čistit. Vápník a nečistoty z mycí vody mohou blokovat trysky a ložiska ostřikovacích ramen.

• Kontrolujte výstupní trysky ostřikovacích ramen, zda nejsou ucpány zbytky jídel.
• Ostřikovací ramena v případě potřeby odšroubujte a vyjměte (Obr. 11). Omyjte je pod tekoucí vodou a umístěte zpět.
• Pro odmontování horního ostřikovacího ramene přidržte matici, otočte rameno po směru hodinových ručiček a vyjměte jej.
• Horní ostřikovací rameno INNOWASH je rozebíratelné na dvě části. Po odmontování horního ostřikovacího ramene uchopte rameno INNOWASH a tahem jej vytáhněte dle Obr. 12. Opačným způsobem zackvaknete ostřikovací rameno INNOWASH zpět.
• Pro odmontování dolního ostřikovacího ramene vyjměte rameno směrem nahoru.
• Jednotlivá ramena umyjte v teplé mýdlové vodě. Pro vyčištění trysek použijte jemný kartáček.
• Po vyčištění namontujte ostřikovací ramena zpět.

Obr. 11

Obr. 12

UPOZORNĚNÍ!

Jednou z nejčastějších závad špatného mytí jsou zanešené ostříkovací ramena ze zbytků jídel. Tyto zbytky jídel se do ostříkovacích ramen dostávají přes špatně zajištěný filtr. Po očištění filtračního systému se ujistěte, že je filtr zajištěný!

správně zajištěný filtr

ltr špatně zajištěný filt

Čištění ovládacího panelu a povrchu spotřebiče

• K čištění používejte pouze měkký navlhčený hadřík.
• Nepoužívejte hrubé a ostré předměty (např. drátěnky) nebo agresivní čisticí prostředky.
• Chraňte zámek dveří spotřebiče před vniknutím vody.
• K čištění ovládacího panelu nikdy nepoužívejte čisticí prostředky ve spreji. Mohly by způsobit poškození zámku dveří a elektrických částí spotřebiče.
• Některé papírové utěrky mohou poškrábat nerezové části ovládacího panelu.

Čistění dveří spotřebiče

• K čištění okrajů po obvodě dveří použjite pouze měkký navlhčený hadřík.
- Nepoužívejte žádné čisticí prostředky ve spreji, mohly by způsobit poškození zámku dveři a elektrických částí spotřebiče.

Ochrana před zamrznutím

Pokud nebudete myčku delší dobu používat, nebo budete myčku umístovat do míst s výskytem nízkých teplot, je zapotřebí dodržet následující kroky:

1. Odpojte myčku od elektrické sítě.
2. Uzavřete přívod vody a odpojte přívodní hadici od přívodu vody.
3. Odmontujte přívodní hadici a vylijte vodu z hadice i z myčky. K zachycení vody můžete použit mělkou nádobu, např. lavor.
4. Znovu připojte přívodní hadici zpět k myčce.
5. Vyjměte filtrační systém na dně myčky a zbylou vodu v odtoku vysušte (např. houbičkou).

Poznámka:

• V případě, že myčka nemůže být spuštěna kvůli ledu, obraťte se na servisní středisko.

Tipy pro údržbu myčky

• Po každém použití (mycím cyklu) uzavřete přívod vody a nechte dvířka myčky mírně otevřená, aby se uvnitř nehromadila vlhkost a zápach.
• Před čištěním a údržbou vypojte přívodní kabel ze zásuvky elektrického napětí.
• K čištění nepoužívejte žádné hrubé (např. drátěnka, houbička na nádobí) a ostré předměty nebo agresivní čisticí prostředky, mohly by poškrábat povrch spotřebiče.
• K čištění používejte navlhčený hadřík namočený do vody se saponátem.
• Pokud nebudete delší dobu myčku používat, spustte mycí program bez vloženého nádobí. Po dokončení programu vypojte přívodní kabel ze zásuvky elektrického napětí, uzavřete přívod vody a nechte dvířka myčky mírně otevřená, aby se uvnitř nehromadila vlhkost a zápach. Pootevřená dvířka prodlužují životnost těsnění.
• Při přemístování udržujte spotřebič ve svislé poloze. Pokud to není možné, položte spotřebič a přepravujte na zadní stěně.
• Jedním ze zdrojů zápachu jsou nečistoty usazené kolem těsnění. Pravidelným čištěním navlhčeným hadříkem těmto zápachům zabráníte.

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.

Vestavné myčky, které jsou dodatečně instalovány jako samostatně volně stojící, musí být zabezpečeny proti převrácení. Musí být například přišroubovány ke stěně, nebo umístěny pod pracovní desku, která je přišroubovaná k sousedním skříňkám. Pro bezpečný provoz musí být myčka zapojena kvalifikovaným odborníkem. Údaje pro přítok a odtok vody i parametry elektrické sítě musí odpovídat údajům, uvedeným v technických parametrech nebo v montážních pokynech.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Montážní poloha myčky by měla být v blízkosti zásuvky elektrického napětí, přívodu vody a odpadu.
• Na jedné straně spodní skříňky by měl být prostor pro připojení přívodní a vypouštěcí hadice a pro zástrčku elektrické energie.
• Rozměry pro montáž spotřebiče jsou uvedeny na Obr. 13.

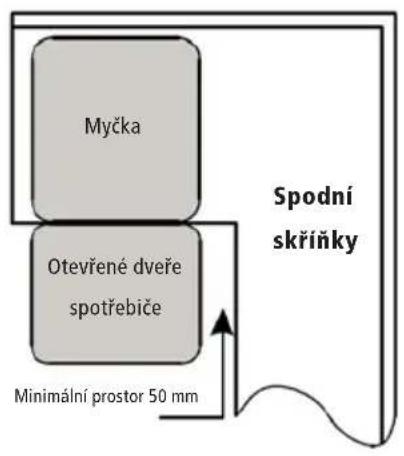

• Pokud je myčka instalována v rohu spodních skříněk, ponechte kolem otevřených dveří myčky prostor minimálně 50mm (Obr. 14).

Obr. 13

Obr. 14

Rozměry a upevnění krycí desky na dvířka myčky

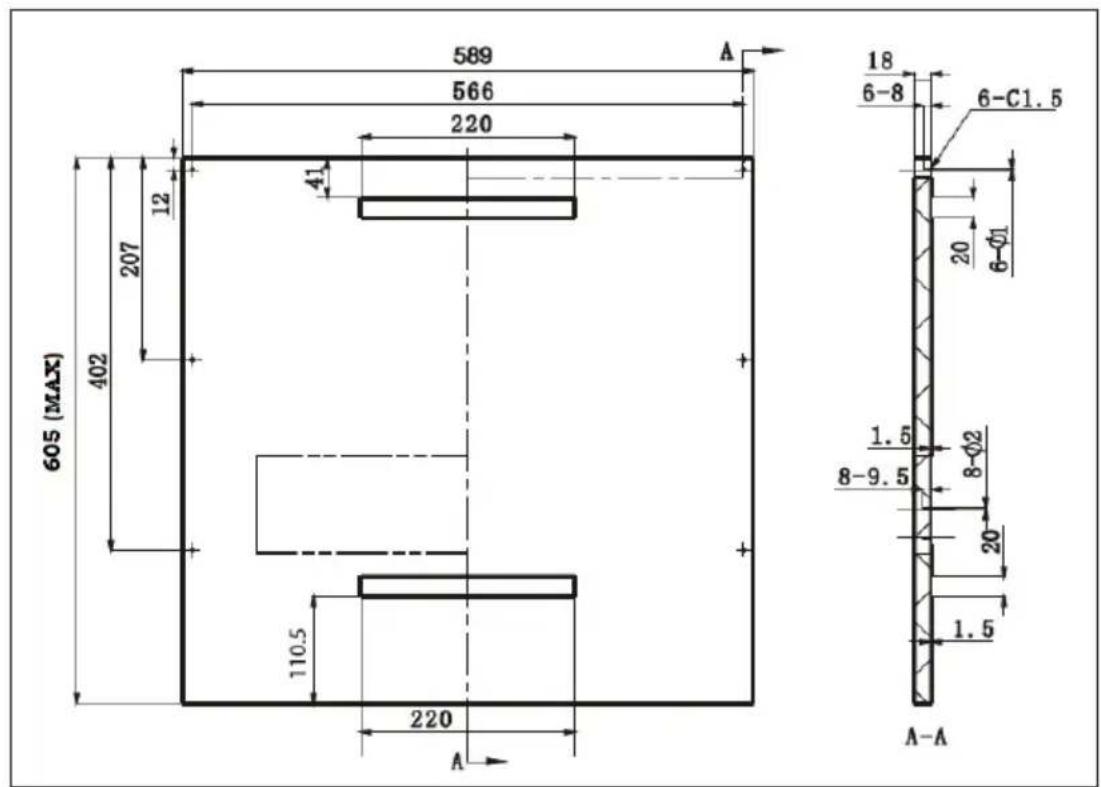

• Na Obr. 15 jsou uvedeny rozměry a umístění otvorů na krycí desce dveří myčky. Rozměry jsou uvedeny v mm.
• Na připravenou krycí desku připevněte držadlo, aby upevňovací šrouby držadla měly zapuštěnou hlavu a nevyčnívaly ze zadní strany krycí desky.

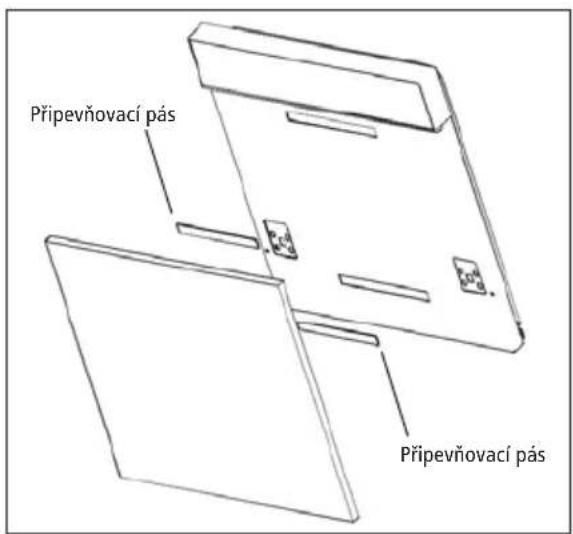

• Pomocí připevňovacích pásů umístěte krycí desku na dveře myčky (Obr. 15a).
• Po umístění desky upevněte krycí desku ke dveřím myčky pomocí šroubů (Obr. 15b).

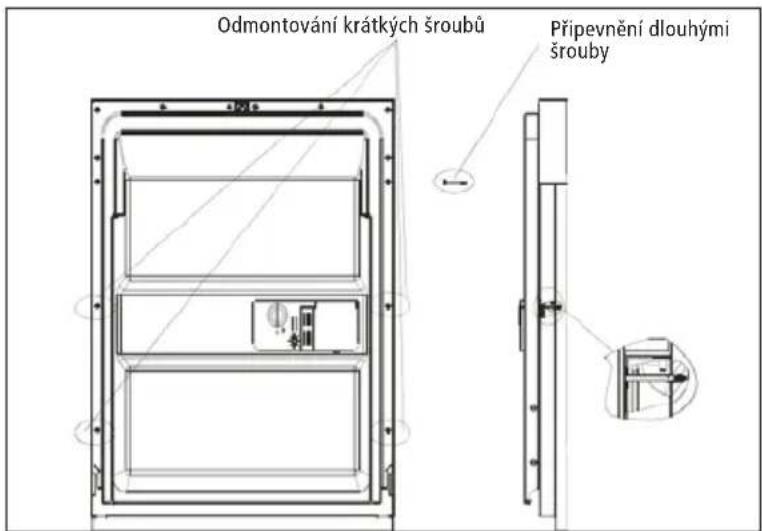

• Z vnitřní strany dveří myčky vyšroubujte 4 krátké šrouby (Obr. 15b).
• Do vnitřní strany dveří myčky našroubujte 4 dlouhé šrouby. Tím dojde k upevnění krycí desky ke dveřím myčky (Obr. 15b).

Obr. 15

Obr. 15a Obr. 15b

Poznámka:

1. Na nákresu pro montáž vrchní desky je v horní části znázorněno, kolik distančních lišť a jaké šrouby je potřeba použít pro instalaci distančních lišť k ovládacímu panelu myčky.
2. Distanční lišty se skládají do sebe, přičemž strana bez „pacek“ se přiloží ke spodní hraně ovládacího panelu myčky.
3. Na spodní straně distančních lišt jsou „packy“, které se musí odstranit (odřezat). Tento krok je potřeba provést z důvodu správného dolehnutí vrchní krycí desky k distanční liště/lištám.
4. Po odstranění „pacek“ se distanční lišty přišroubují šrouby ke spodní hraně ovládacího panelu myčky.
5. V horní části nákresu pro montáž vrchní desky je znázorněno, jaké šrouby je nutné použít s ohledem na počet použitých distančních lišt.
6. Po přišroubování distančních lišt ke spodní hraně ovládacího panelu myčky, musí být hlavička šroubu zároveň (nesmí vyčuhovat) se spodní stranou distanční lišty.

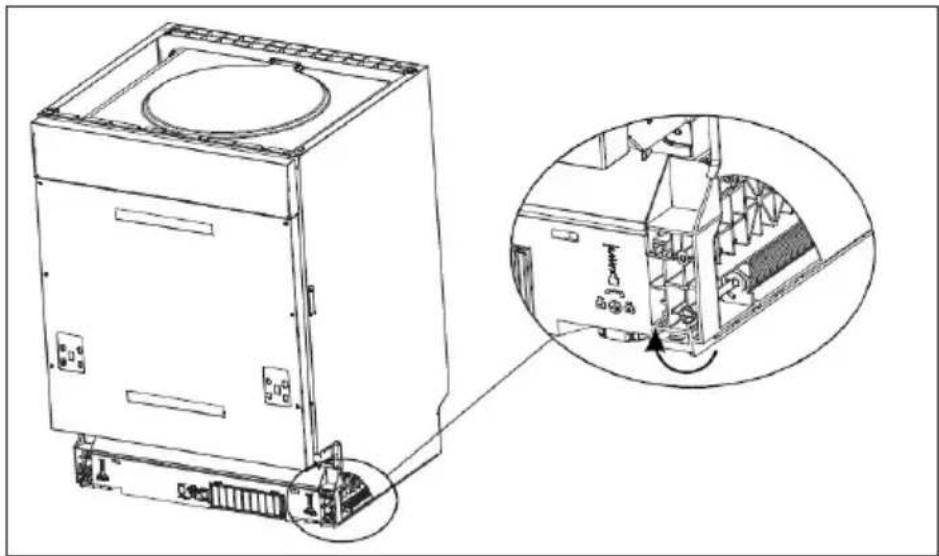

Nastavení síly pružiny dveří

• Síla pružiny je nastavena pouze pro samotné dveře myčky. Při upevnění krycí desky se změní váha dveří myčky.
• Změnu síly pružiny dveří lze nastavit pomocí šroubů ve spodní přední straně myčky (Obr. 16).
• Nastavení síly pružiny je správné, pokud zůstávají dveře v otevřené poloze a nepadají.

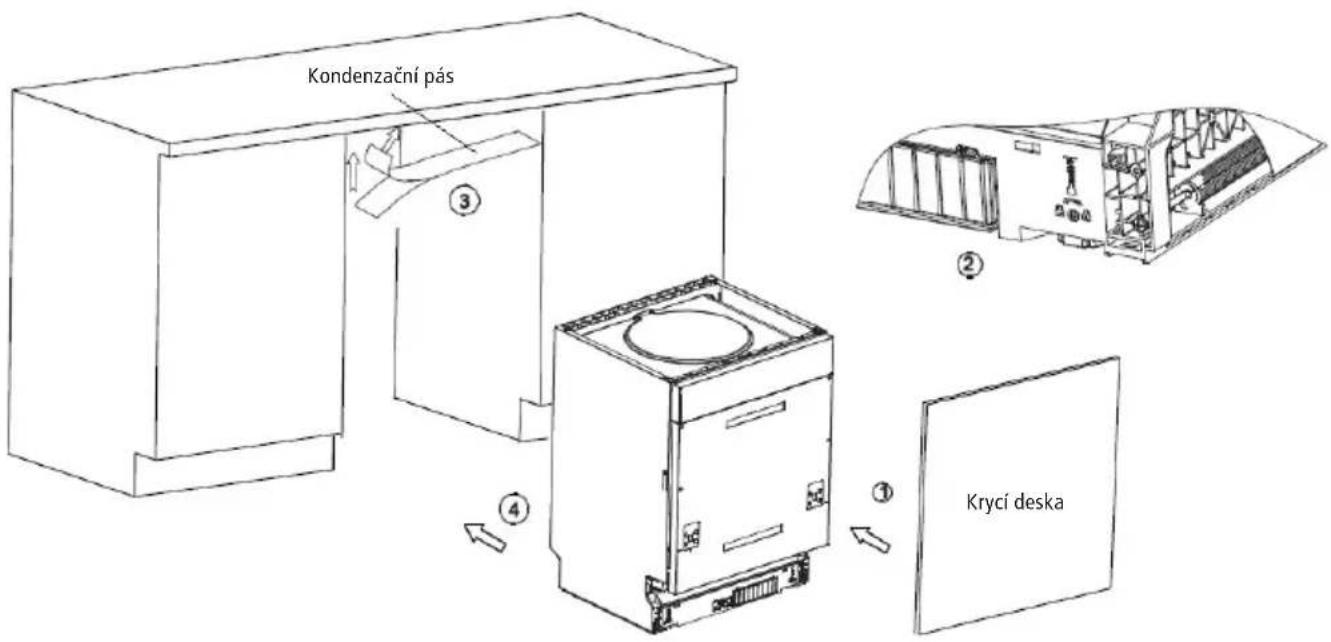

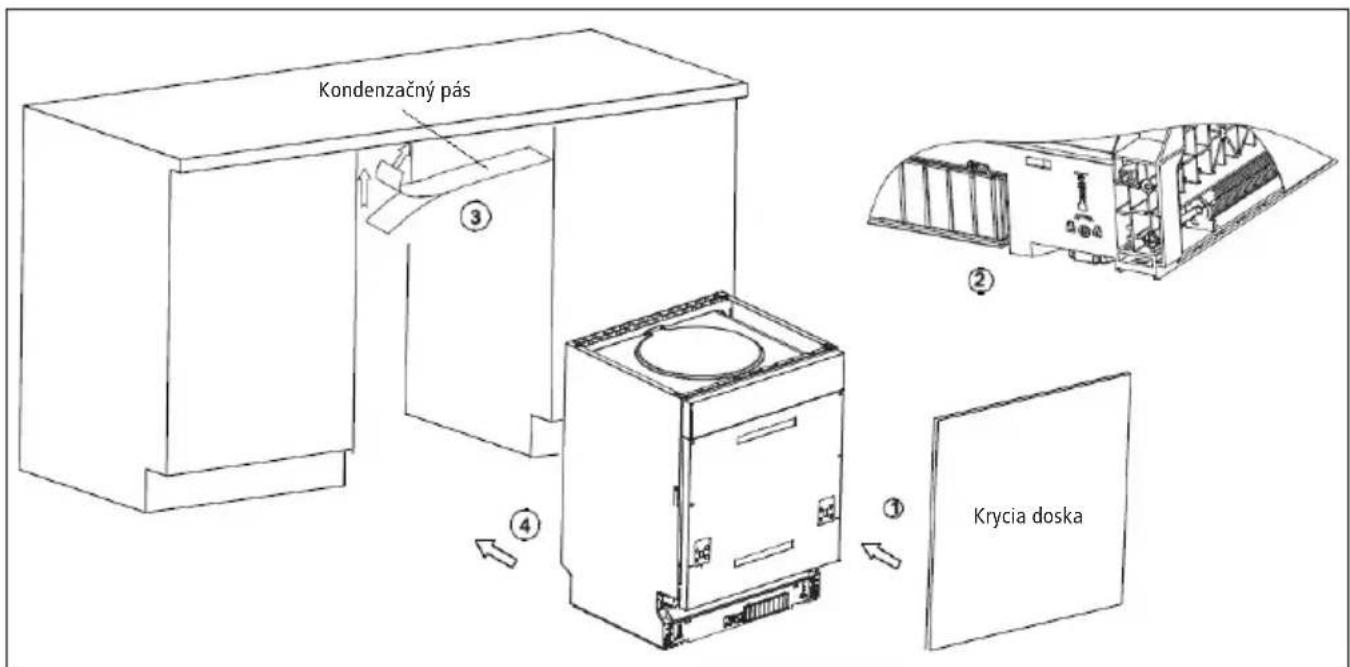

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Ke dveřím myčky připevněte krycí desku. Pro připevnění použijte upevňovací šrouby a držáky.
3. Nastavte sílu pružin dveří (levá a pravá) pomocí šroubů ve spodní přední straně myčky (Obr. 16). Ve směru hodinových ručiček zvyšujete sílu pružin. Proti směru hodinových ručiček sílu pružin snižujete.
4. Připojte přívodní hadici k přívodu studené vody dle Obr. 18.
5. Připojte vypouštěcí (odtokovou) hadici dle Obr. 19.
6. Přilepte kondenzační pás pod pracovní (kuchyňskou) desku (krok 3). Dbejte, aby byl kondenzační pás nalepen zároveň s okrajem pracovní (kuchyňské) desky.
7. Umístěte myčku do připraveného prostoru.
8. Pomocí nožiček v přední a zadní části myčky vyrovnejte myčku do vodorovné polohy. Zadní nožičky lze nastavovat na středu myčky otáčením šroubu v přední spodní straně myčky (krok 5A). Pro nastavení předních nožiček myčky otáčejte šrouby, které se nacházejí v blízkosti předních nožiček ve spodní přední straně myčky (krok 5B). Správnost vyrovnání zkontrolujte vodováhou (Obr. 17).
9. Zapojte zástrčku do zásuvky elektrické sítě.
10. Po umístění a vyrovnání myčky, musí být myčka zajištěna. Zajištění myčky lze provézt dvěma způsoby:

A – Uchycení do běžné kuchyňské (pracovní) desky:

Umístěte instalační háček do připraveného otvoru na vrchní straně myčky. Přišroubujte instalační háček ke kuchyňské (pracovní) desce (krok 6).

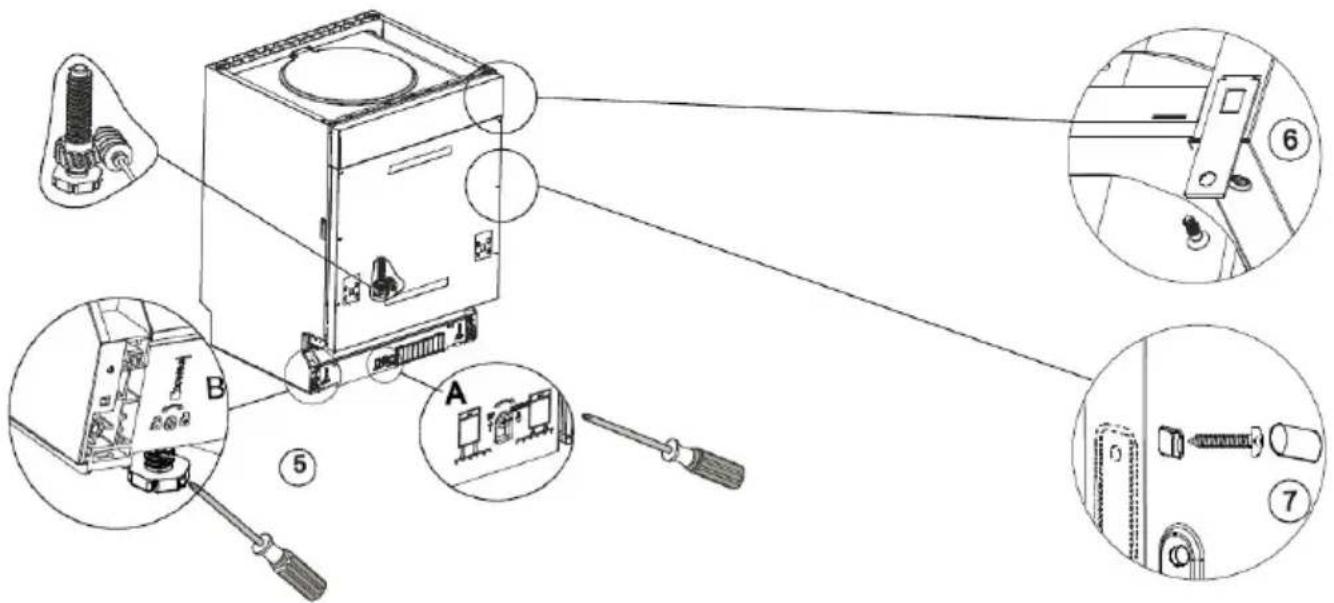

B – Uchycení do mramorové nebo žulové pracovní desky:

Přišroubujte boky myčky ke skříňkám (krok 7).

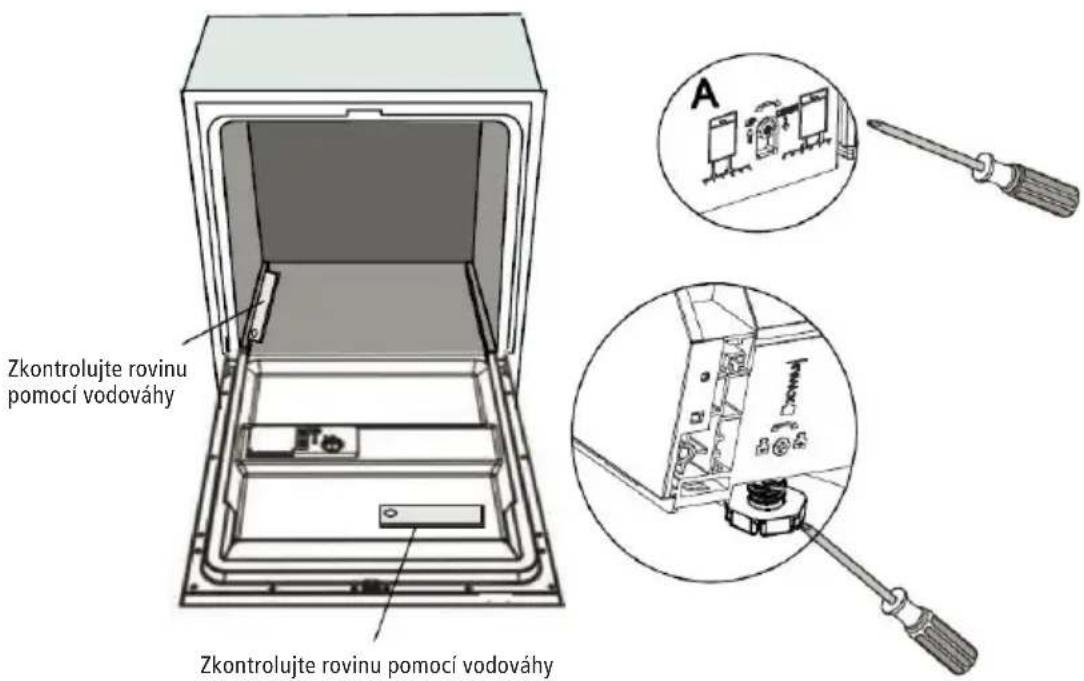

Vyrovnání myčky do vodorovné polohy

1. Umístěte myčku do připraveného prostoru.
2. Umístěte vodováhu na plně otevřené dveře myčky a do vnitřního prostoru myčky (Obr. 17). Zkontrolujte, zda je myčka ve vodorovné poloze.
3. Pomocí nastavitelných nožiček vyrovnejte myčku, aby byla ve vodorovné poloze.

Poznámka:

Maximální nastavitelná výška nožiček je 70mm.

Obr. 17

Zkontrolujte rovinu pomocí vodováhy

Připojení do elektrické sítě

• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče. Doporučujeme použít samostatný zásuvkový obvod s jističem 10A.
• Používeite pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí požáru z přehřátí.
• Zástrčka přívodního kabelu myčky musí být volně přístupná i po její instalaci.
• Změnv připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sítě.
  • Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího či špatného ochranného spojení

Připojení přívodu vody

• Před připojením přívodní hadice k přívodu vody se ujistěte, že je tlak vody v rozmezí 0,04 – 1,00 MPa. Při vyšším tlaku vody musíte namontovat redukční tlakový ventil.
• Přívodní hadici připojte k vodovodnímu kohoutku se závitem 3/4" (Obr. 18). Dbejte na to, aby přívodní hadice nebyla zalomená, zmáčknutá nebo propletená.
• Při výměně spotřebiče musí být pro připojení na zdroj vody vždy použita nová přívodní hadice, stávající přívodní hadice nesmí být znovu použita.
• Pokud je vodovodní potrubí nové nebo nebylo delší dobu použité, před připojením přívodní hadice odpustte dostatečné množství vody, aby se vodovodní trubky propláchly a případné usazeniny se vyplavily a nedostaly se do myčky nádobí.
• Pokud nebudou tyto bezpečnostní pokyny dodrženy, může dojít k zablokování a poškození spotřebiče.

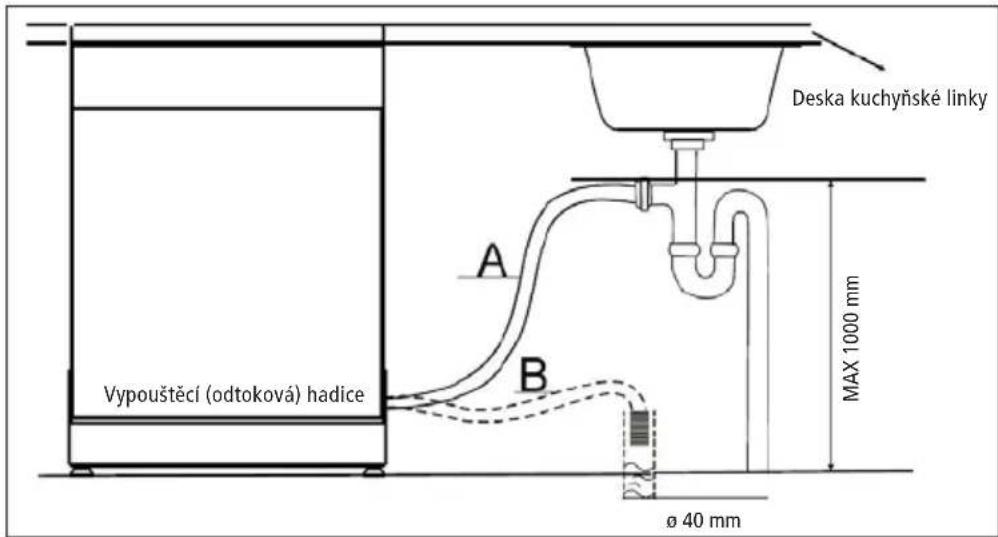

Připojení vypouštěcí (odtokové) hadice

Vypouštěcí (odtokovou) hadici připojte k odpadnímu potrubí s minimálním průměrem 40 mm (Obr. 19). Ujistěte se, že vypouštěcí (odtoková) hadice není nikde ohnutá nebo skřípnutá, aby nedošlo ke zhoršení nebo zastavení odtoku vody. Výška odpadního potrubí musí být menší než 1000 mm (Obr. 19) a vypouštěcí (odtoková) hadice nesmí být ponořena do vody.

Vypouštěcí (odtokovou) hadici zajistěte proti vytažení z odpadního potrubí.

Obr. 19

Prodloužení vypouštěcí (odtokové) hadice

Vzdálenost mezi připojením vypouštěcí (odtokové) hadice k odpadnímu potrubí a spodní částí spotřebiče by neměla být větší než 1000 mm. Pokud potřebujete prodloužit vypouštěcí (odtokovou) hadici, ujistěte se, že použijete stejnou vypouštěcí (odtokovou) hadici. Celková délka odtokové hadice nesmí být delší než 4 m, jinak bude snížen čistící efekt spotřebiče.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uzavřete přívod vody.
3. Uvolněte hadice pro odtok a přítok vody.
4. Uvolněte upevňovací šrouby.
5. Pokud je k myčce pripevněn deskový podstavec, demontujte jej.
6. Vytáhněte myčku a přitom opatrně vytáhněte hadice pro odtok a přitok vody a přívodní kabel.

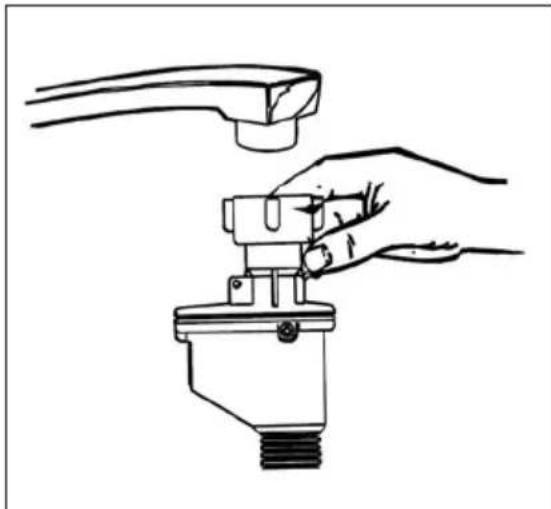

Odpojení přívodu vody

1. Vypněte přívod vody (kohoutek).
2. Stisknutím tlačítka uvolníte tlak vody v přívodní hadici. Při sníženém tlaku nedojde k nechtěnému vytrysknutí vody z hadice.
3. Vyšroubujte prívodní hadici od kohoutku.

Vypuštění přebytečné vody z hadic

V případě, že je vypouštěcí (odtoková) hadice napojena na odpadní potrubí v maximální povolené výšce, nelze přebytečná voda vypustit úplně. Je zapotřebí vypouštěcí (odtokovou) hadici vypojit od odpadního potrubí a položit ji co nejníže. Pro vypuštění přebytečné vody z myčky umístěte vedle odpojené vypouštěcí (odtokové) hadice např. lavor, do kterého přebytečná voda z hadic vyteče.

ŘEŠENÍ POTÍŽÍ

Většinu drobných závad, které se při používání myčky objeví, jste schopni odstranit sami, aniž byste museli volat servisní službu. Následující přehled Vám má pomoci nalézt příčiny vyskytujících se závad.

Popis závady Možná	příčina Řešení
Spotřebič nefunguje	Vadný jistič	V rozvaděči zkontrolujte jistič, zda je v provozuschopném stavu. Odpojte všechny ostatní spotřebiče, které jsou připojené na stejný okruh.
	Zástrčka není připojena do zásuvky	Zkontrolujte, zda je spotřebič zapnutý a dveře spotřebiče zavřené.Zkontrolujte zapojení zástrčky do zásuvky.
	Nízký tlak vody	Zkontrolujte, zda je otevřen přívod vody a zda je přívodní hadice pevně připojena ke kohoutku přívodu vody, nebo zda není hadice ohnutá.
	Dveře spotřebiče nejsou správně zavřené	Ujistěte se, že dveře spotřebiče pevně doléhají.
Ze spotřebiče není odčerpávána voda	Zlomená odtoková hadice Zkontrolujte odtokovou hadici.
	Ucpaný filtr	Zkontrolujte hrubý filtr (viz kapitola „čištění filtru“)
	Ucpaný odpad	Zkontrolujte odpad, zda není ucpaný. V případě ucpaného odpadu jej vyčistěte.Než se obrátíte na kvalifikovaného odborníka, odpojte vypouštěcí (odtokovou) hadici od odpadu a ověřte, zda z vypouštěcí (odtokové) hadice odtéká voda. Pro zachycení vody z vypouštěcí (odtokové) hadice použijte např. kbelík nebo nějakou jinou větší nádobu.
Mýdlová voda v mycím prostoru spotřebiče	Nevhodný mycí prostředek, rozlity lešticí prostředek	Používejte pouze mycí prostředek, který je určený pro myčky nádobí. Jestliže se vyskytne mýdlová pěna v mycím prostoru, nechte spotřebič otevřený, aby pěna vyprchala. Přilijte do mycího prostoru 4,5 litru studené vody, zavřete spotřebič a poté odčerpejte vodu. Bude-li potřeba, tento postup zopakujte. Rozlity lešticí prostředek vždy otřete co nejdříve.
	Rozlity lešticí prostředek Rozlity lešticí prostředek vždy otřete co nejdříve.
Skvrny v mycím prostoru	Byl použit barevný mycí prostředek	Nepoužívejte mycí prostředky s barvivem.
Bílý film na vnitřním povrchu myčky.	Usazené minerály z tvrdé vody	Použijte vlhkou houbu s čisticím prostředkem a navlékněte si gumové rukavice. Nikdy nepoužívejte žádné jiné čistící prostředky než určené pro myčky nádobí.
Skvrny na přiborech	Použité příbory nejsou odolné vůči korozi
	Spotřebič nebyl spuštěn poté, co byla přídána sůl do myčky nádobí. Kousky soli se dostali do mycího cyklu	Po přidání soli vždy spustře rychlý mycí program bez vloženého nádobí.
	Uvolněné víko zásobníku změkčovače	Zkontrolujte víko zásobníku změkčovače a ujistěte se, že je správně dotažený.
Klepající zvuk v mycím prostoru spotřebiče během spuštěného mycího programu	Spodní nebo horní ostřikovací rameno je blokováno nádobím, nebo je rameno zablokováno zbytky jídla	Přerušte program, zkontrolujte uspořádání nádobí nebo nádobí přeskládejte, příp. vyčistěte rameno od zbytků jídla.
Rachotivý zvuk v mycím prostoru spotřebiče během spuštěného mycího programu	Nádobí se během spuštěného programu pohybuje volně v mycím prostoru spotřebiče	Přerušte program a uspořádejte nádobí tak, aby nešlo k samovolnému uvolnění během mycího programu.
Klepající zvuk ve vodovodním potrubí	Může to být způsobeno průřezem potrubí	Na funkci myčky nemá tento klepající zvuk žádný vliv. V případě pochybností se obraťte na kvalifikovaného odborníka.
Kryt zásobníku mycího prostředku nelze zavřít	Zásobník je přeplněn.	Odeberte přebytečné množství mycího prostředku.
	Mechanismus je blokován přilepenými zbytky mycího prostředku.	Očistěte zavírací mechanismus zásobníku mycího prostředku.
Nádobí je špinavé	Nádobí nebylo uspořádáno správně	Viz kapitola „Uložení nádobí“.
	Zvolený mycí program nebyl dostatečně silný	Zvolte intenzivnější mycí program.
	Nedostatečné množství mycího prostředku	Použijte větší množství mycího prostředku.
	Rameno je blokováno nádobím nebo zbytky jídla	Zkontrolujte uložení nádobí, příp. očistěte rameno od zbytků jídla.
	Filtr může být zanesen, nebo špatně nasazen. Může dojít k zablokování odstřikovacích ramen	Vyčistěte nebo správně nasad’te filtr. Vyčistěte ostřikovací ramena (viz kapitola „Čištění a údržba ostřikovacích ramen“).
Stopy na skle	Kombinace měkké vody a příliš velkého množství čistícího prostředku	Používejte méně mycího prostředku, jestliže máte měkkou vodu a pro umytí skla zvolte nejkratší mycí cyklus.
Černé nebo šedé skvrny na nádobí	Hliníkové příbory se během mycího cyklu dotýkaly nádobí	Použijte jemný brusný prostředek k vyčištění těchto skvrn. Nevkládejte tento prostředek do myčky!!!
Nádobí je mokré	Nesprávné uložení nádobí Viz kapitola „Uložení nádobí“.
	Příliš málo leštícího prostředku	Zvyšte množství leštícího prostředku, příp. doplňte dávkovač leštícího prostředku.
	Nádobí je po dokončeném mycím cyklu vyndáno příliš brzy	Nevyndávejte nádobí ihned po dokončení mycího cyklu. Pootevřete dveře, aby mohla přebytečná pára uniknout. S vyjímáním nádobí začněte, jakmile bude nádobí téměř studené na dotek. Vždy jako první vyprázdněte spodní koš, aby se zabránilo kapající vody z horního koše do dolního.
	Zvolený špatný mycí program	Krátký mycí program snižuje výkon mytí nádobí a také teplota mytí je nižší. Zvolte mycí program s delší dobou mycího cyklu.
	Příbory s dřevěnou rukojetí	Odvod vody je mnohem obtížnější z těchto příborů. Tyto příbory nejsou vhodné pro mytí v myčce nádobí.

CHYBOVÉ HLÁŠENÍ

V případě poruchy bude na displeji zobrazen kód chyby.

Kód Popis chyby Možná příčina
E1 Myčka příliš dlouho napouští vodu		Zkontrolujte přívod vody (kohoutek není otevřen, přívod vody je omezen, tlak vody je příliš nízký).
E3 Nedosáhnutí nastavené teploty Porucha ohřevného tělesa.
E4	Přetečení myčky	Příliš mnoho přitékající vody. Zkontrolujte tlak přívodu vody.
E8 Chyba ventilu přívodu vody Obratte se na kvalifikovaného odborníka nebo na servis.
E9 Stisknuté tlačítko déle než 30 sekund Problém s přívodem vody, nebo vadné tlačítko.
ED	Přerušení komunikace mezi hlavní deskou a displejem.	Přerušený obvod na hlavní desce.

Poznámka:

• V případě přetečení spotřebiče vypněte hlavní přívod vody a následně se obratte na servis.
• Před opětovným spuštěním spotřebiče odstraňte z vnitřního prostoru spotřebiče přebytečnou vodu.

ROZMĚRY MYČKY

• Kapacita: 14 sad nádobí
• Poloha horního koše: nízká poloha
• Mycí program: ECO
  • Nastavení dávkování leštícího prostředku: H3

Horní koš Dolní koš

Koš na příbory

POLOHOVÁNÍ KOŠE NA PŘÍBORY

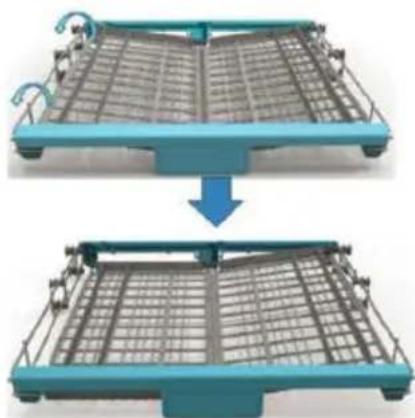

Poloha 1 – zvedněte levou stranu koše směrem nahoru, obě strany košů jsou zkosené.

1	Polévková lžíce
2	Vidlička
3	Nůž
4	Lžička
5	Lžička na dezert
6	Velká lžíce
7	Velká vidlička
8	Naběračka

Poloha 2 – levou stranu koše nastavte do spodní polohy, levá strana koše je plochá, pravá strana koše je zkosená.

Poloha 3 – zvedněte pravou stranu koše směrem nahoru, obě strany košů jsou ploché.

Poloha 4 – posuňte pravou stranu koše zprava doleva, koše se překrývají.

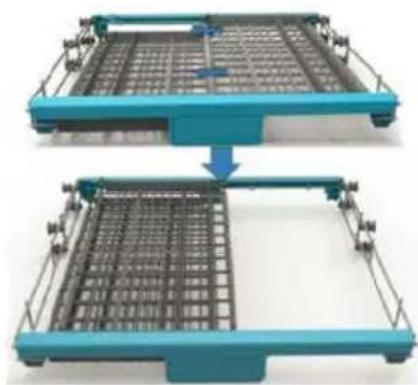

Poloha 5 – vyjměte pravou stranu koše, levá strana koše zůstane plochá.

- Levá strana koše nelze úplně vyjmout. Vyjmout lze pouze pravá část.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

Symbol Ukazovatel' stavu
	Leštidlo
	Sol'
	Prívod vody je zavretý

Funkce programu

• Možno zvolit iba jednu funkciu programu pri určitom type čistiaceho programu.
• Pri čistiacich programoch AUTO, RAPID a Pre-wash nemožno zvolit funkciu programu. Pri ostatných čistiacich programoch (INTENSIVE, NORMAL, ECO, GLASS, 90 Min) funkciu programu možno zvolit.

Poznámka:

• poháre,
• kávové a čajové šálky,
  • tanieriky pod šálky,
• malé misky a taniere,
• plytké panvice.

Po uložení riadu do horného koša umývačky sa ubezpečte, že prúd vody riad neprevrhne.

Zadná stena koša

Zmena výšky horného koša

Tipy na dokonale suchý riad

- Po očistení filtre vrátte na miesto.

POZOR!

1. Otočte filtrom proti smeru hodinových ručičiek.
2. Vyberte filtračný systém smerom nahor.
3. Filtre opláchnite pod tečúcou vodou. Na vyčistenie hrubého a jemného filtra použite kefu na čistenie.
4. Po očistení vrátte filtre naspät a zaistite pootočením.

• Filtračný systém treba čistit aspoň raz týždenne.
• Pri čistení netraste filtrami, mohli by sa poškodit, čo by mohlo viest k zníženiu čistiacich účinkov.
• Po očistení filtračného systému sa ubezpečte, že filter je zaistený!

Čistenie ostrekovacích ramien

- Ak umývačku nemožno spustit kvôli l'adu, obrátte sa na servisné stredisko.

Tipy na údržbu umývačky

Boky umývačky priskrutkujte ku skrinkám (krok 7).

Obr. 17

Pripojenie do elektrickej siete

CZ	Seznam servisních míst
SK	Zoznam servisných stredisiek
PL	Wykaz punktów servisovych

Česká republika

Název Ulice PSČ Město Telefon/fax E-mail
Jindřich Valenta CONCEPT	Vysokomýtská 1800 565 01 Chocen	465 471 400	[e-mail]
		465 473 304

Slovenská republika

Názov Ulica PSČ Mesto Telefón/fax E-mail
ABC-SERVISJozef Abel	Štefánikova 50 949 03	Nitra	037/6526063037/7413098	[e-mail]
D-J SERVIS	Šebastovska 17 080 06	Prešov 051/7767666051/7767666	[e-mail]
ELEKTRAD. Valach	Kožušnícka 34 911 05	Trenčín 032/6523806 [e-mail]
HOSPOlektro spol.s r.o	Rustaveliho 7	831 06	Bratislava	02/4488983202/44873078	[e-mail]
M-SERVISMareš Jaroslav	Komenského 38	010 01	Žilina	041/5640627041/5640627	[e-mail]
T.V.A. servis s.r.o.	Južná trieda 48/D	040 01	Košice	055/6338501055/6233537	[e-mail]
VILLAMARKET s.r.o.	Odborárov 49	052 01	SpišskáNová Ves	053/4421857053/4426030	[e-mail]
X-TECH, s.r.o. Gorkého 2	036 01	Martin 043/4288211043/4308993	[e-mail]
ZMJ elektroservis	Hatalova 341	029 01	Námestovo	0905/247408043/5522056	[e-mail]
ELSPO	Spojová 19	974 01	BanskáBystrica	048/4135535048/4135521	[e-mail]

Polska
