NÁVOD K OBSLUZE ETV5760M Concept

Elektrická multifunkční trouba vestavná

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte.

Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Kondenzace vody

Popis výrobku

Popis ovládacího panelu

Jednotlivé funkce pečení

Tipy k pečení

Návod k obsluze

Základní funkce spotřebiče

Pokročilé funkce spotřebiče

Správné umístění roštu nebo plechu do spotřebiče

Čistění a údržba

Instalace spotřebiče

Servis

Ochrana životního prostředí

TECHNICKÉ PARAMETRY

Technické parametry
Napětí 220-240V ~ 50Hz
Max. příkon 3000 W
Příkon horního topného tělesa 950 W
Příkon dolního topného tělesa 1100 W
Příkon kruhového tělesa 2100 W
Příkon grilovacího tělesa 2000 W
Rozsah nastavení teploty 0 – 250°C
Rozměry pro instalaci (š x h x v) 560 x	570 x 595 mm
Vnější rozměry (š x h x v) 595 x 575 x 5	95 mm
Vnitřní rozměry (š x h x v) 480 x 430 x	330 mm
Vnitřní objem 70 l
Hmotnost 32 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání elektrické trouby

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

- Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:
• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
• Spotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
• Spotřebiče používané v podnicích zajištujících nocleh se snídaní.

• Nepoužívejte spotřebič, jste-li bosí.

- Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

- Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. Mohly by způsobit požár.

- Ve vnitřním prostoru spotřebiče nic neskladujte.

- Nesedejte a nestoupejte na otevřená dvířka spotřebiče.

- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

- Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

- Nedovolte, aby byl spotřebič používán jako hračka.

• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
• POZOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout omastek. Dbejte zvýšené opatrnosti. Nebezpečí opaření!
• Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.
• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

POZOR!

Spotřebič otevírejte jen krátkodobě k vložení nebo vyjmutí pokrmů, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení) nebo být vystaveny jinému nebezpečí.

Kondenzace vody

Při pečení pokrmů s větším obsahem vody, dbejte opatrnosti při otevírá- ní dvířek spotřebiče. Dochází ke střetu horkého vzduchu se studeným a na dvířkách může zkondenzovat pára, která se přemění na vodu a následně může stékat do spodní části spotřebiče. Tento jev omezíte méně častým otevíráním dvířek spotřebiče. Případnou zkondenzovanou vodu je potřeba otřít hadříkem nebo papírovou utěrkou, aby nedošlo k poškození nábytku pod spotřebičem.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

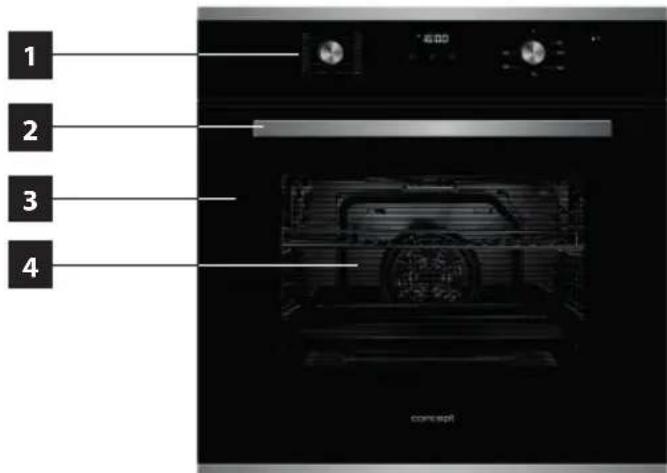

POPIS VÝROBKU

1 Ovládací panel
2 Držadlo dvířek
3 Dvířka
4 Okno dvířek s trojitým sklem

Příslušenství

A Rošt
B Hluboký pečící plech

Popis ovládacího panelu

K1 Knoflík funkcí pečení
K2 Knoflík teploty

1 Displej
2 Tlačítko mínus
3 Tlačítko časovače
4 Tlačítko plus

1 *16:00 K1 23 250 200 1.25 40 100 150

Jednotlivé funkce pečení

Symbol Popis	funkce
	Světlo:Umožňuje uživateli sledovat průběh pečení bez nutnosti otevření dveří. Světlo je aktivováno při volbě jakékoliv funkce (kromě funkce ECO).
	Rozmrazování:Cirkulace vzduchu umožňuje rychlejší rozmrazování jídla. Jedná se o šetrný, ale rychlý způsob rozmrazování potravin.Vzduch o pokojové teplotě se vhání do vnitřního prostoru spotřebiče.Pozn.:Tato funkce je vhodná k rozmrazování pokrmů či polotovarů před finální přípravou.
	Spodní ohřev:Spodní topné těleso umístěné ve spodní části spotřebiče poskytuje koncentrovanější rozvod tepla po spotřebiči.Pozn.:Tato funkce je vhodná pro pomalé pečení pokrmů, jako je dušené maso, pečivo, pizza, kde je důležité mít křupavý základ, popřípadě ke kynutí těsta ve spojení s nízkou teplotou.
	Spodní a horní ohřev:Pro konvenční pečení je zapnuté zároveň spodní i horní těleso.
	Pečení a ohřívání je možné pouze v jedné zásuvné úrovniHorní a spodní ohřev s ventilátorem:Kombinace horního a spodního topného tělesa společně s ventilátorem umožňuje rovnoměrnější pečení.Tato funkce pečení ušetří 30-40% energie.Pokrmy jsou lehce opečené na vnější straně, ale stále vláčné uvnitř.Pozn.: Tato funkce je vhodná pro grilování nebo pečení velkých kusů masa při vysoké teplotě.
	ECO funkce:Energeticky úsporné pečení.Pozn.: Tato funkce je speciálně určena pro určitý typ pečení, kdy se pokrm peče při nižší teplotě, ale po delší dobu, než tomu je u použití funkce horního a spodního ohřevu společně s ventilátorem.
	Grill ohřev:Grilovací topné těleso je zapínáno a vypínáno dle potřeby, pro udržování teploty uvnitř spotřebiče.
	Grill ohřev a horní ohřev:Horní a grilovací topné těleso je zapnuté zároveň.Pozn.: Tato funkce je vhodná pro grilování nebo pečení většího množství kusů masa.
	Grill ohřev s ventilátorem a horní ohřev:Při této funkci se využívá horní a grilovací topné těleso společně s ventilátorem.Pozn.: Tato funkce je vhodná pro grilování nebo pečení většího množství kusů masa.
	Kruhový ohřev s ventilátorem:Kruhové topné těleso společně s ventilátorem zlepšuje cirkulaci vzduchu uvnitř spotřebiče a vytváří rovnoměrný rozvod tepla po spotřebiči.

TIPY K PEČENÍ

• Přesnou hodnotu teplot je nutné pro každý druh pokrmu a způsob pečení vyzkoušet.
• Dvířka spotřebiče v průběhu pečení otvírejte co nejméně. Narušil by se tím tepelný režim pečení, prodloužila by se doba pečení a pokrm by se mohl připalovat.
• Marinované maso a maso bez kostí se peče rychleji než neupravené. Propečení masa je možno zkontrolovat stlačením masa (např. vidličkou). Pokud nepoušti šťávu, je dobre upečené.

- Pokud je maso prošpikované nebo pokryté slaninou, nesmí být pečeno při vysoké teplotě, aby nedocházelo k prskání omastku.

- Při pečení velkých kusů masa dochází k vypařování tekutin a jejich kondenzování na dvířkách spotřebiče. Tento stav je přirozený a nevzniká žádné nebezpečí při používání spotřebiče. Dvířka spotřebiče a přilehlý prostor spotřebiče po ukončení pečení utřete do sucha.

- Pečivo nabyde až po 2/3 pečící doby. Doba pečení závisí na druhu použité náplně (ovoce, marmeláda).

- Šlehaná těsta by neměla obsahovat mnoho vody, prodlužuje to dobu pečení.

- Nepokládejte nádoby přímo na dno spotřebiče, protože by zabránily šíření tepla a mohly by tím způsobit poškození smaltu z důvodu přehřátí.

- Při pečení na více plechách najednou nemusí být současně vsunuté pokrmy hotové ve stejnou dobu.

- Pečící plechy a pekáče nejsou určeny pro dlouhodobé skladování potravin (delší než 48 hodin). Pro delší skladování pokrm přemístěte do vhodné nádoby.

- Při pečení bez ventilátoru doporučujeme předehřívat spotřebič po dobu asi 10 – 15-ti minut. Dvířka spotřebiče během pečení zbytečně neotvírejte.

- Před grilováním předehřejte gril na 5 minut (dokud není těleso grilu červené). Grilovací rošt s pokrmem umístěte co nejblíže k tělesu grilu. Plech s trochou vody umístěte pod rošt k zachycení odkapávající štávy. Pomocí grilování můžete vytvořit na upečeném mase hnědý a křupavý povrch.

POZOR!

Při používání grilu se mohou přístupné části spotřebiče nadměrně ohřát. Zabraňte dětem v přístupu k horkým částem spotřebiče.

- Při pečení s ventilátorem není nutné spotřebič předehřívat, s výjimkou pečení pokrmů s velmi krátkou dobou pečení nebo při pečení pokrmů s velkým obsahem vody (např. ovocné koláče), aby nedošlo ke kondenzaci vodních par. Ve spotřebiči lze připravovat různé pokrmy s blízkou teplotou pečení společně na dvou plechách zároveň, i když doba pečení je rozdílná. Vůně a chuť pokrmů se vzájemně neovlivní. Při vkládání nebo vyjímání pokrmů ze spotřebiče nedochází k velkým ztrátám tepla. Teplota je rychle vyrovnána prostřednictvím ventilátoru. Teploty pečení jsou nižší než teploty používané při klasickém režimu pečení (o 20 – 30 °C pro pečivo a o 30 – 40 °C pro maso), doba pečení je delší (cca o 5 – 10 minut). Při pečení drobného pečiva na dvou plechách zároveň doporučujeme vyměnit vzájemnou výšku obou plechů po 2/3 doby pečení, příp. vyjmutí více upečeného plechu dríve.

- Při rozmrazování zmrazené potraviny položte do obalu na misku, umístěte do středu spotřebiče na rošt a zapněte spotřebiče v režimu Rozmrazování. Dvířka spotřebiče musí být zavřená.

- Gril ohřev s ventilátorem a horní ohřev není nutné spotřebič předehřívat. Grilujeme se zavřenými dvířky. Při tomto způsobu grilování nastavujeme termostat dle potřeby v rozmezí od 50 do 200 °C. Vzdálenost mezi pokrmem a topným tělesem grilu musí být úměrná požadovaným výsledkům:

- menší vzdálenost pro hnědý povrch a krvavý vnitřek,

- větší vzdálenost pro dokonalé propečení pokrmu.

Pro zachycení odkapávající štávy umístěte pod pokrm plech s trochou vody.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít i uvnitř vlhkým hadříkem. Všechny odnímatelné části umyjte v teplé vodě s přídavkem saponátu nebo v myčce nádobí.

Pak uvedte spotřebič do provozu bez vložených potravin s maximální nastavenou teplotou (250°C) na dobu 30 minut. Nastavení teploty a doby ohřevu naleznete v odstavci Základní funkce spotřebiče (str. 9). Je možné, že spotřebič bude během této doby vydávat mírný zápach a kouř, který po krátké době zmizí. Během tohoto procesu dobře větrejte místnost.

Poznámka: Knoflík funkcí pečení (K1) a knoflík teploty (K2) po stisknutí vyskočí, aby bylo možné spotřebič ovládat. Chcete-li zabránit nechtěné změně nastavení během pečení nebo po ukončení pečení, úplným stisknutím až na doraz je zajistíte v zasunuté poloze, aby nevyčnívaly.

Nastavení denního času

1. Po zapojení spotřebiče do elektrické sítě se na displeji rozsvítí 12:30.
2. Pomocí tlačítek plus (4) a mínus (2) nastavíte čas v hodinách (v rozmezí od 0 do 23).
3. Stisknutím tlačítka (3) začnou číslice minut blikat.
4. Pomocí tlačítek plus (4) a mínus (2) nastavíte čas v minutách (v rozmezí od 0 do 59).
5. Stisknutím tlačítka (3) ukončíte režim nastavení denního času. Tím je čas aktivován a nastavený čas je zobrazen na displeji. Spotřebič je v úsporném režimu.

Změna nastavení denního času

1. Pokud je časovač v úsporném režimu, stiskněte zároveň tlačítko plus (4) a mínus (2) po dobu 3 sekund pro odblokování časovače.
2. Pomocí tlačítek plus (4) a mínus (2) nastavíte čas v hodinách (v rozmezí od 0 do 23).
3. Stisknutím tlačítka (3) začnou číslice minut blikat.
4. Pomocí tlačítek plus (4) a mínus (2) nastavíte čas v minutách (v rozmezí od 0 do 59).
5. Stisknutím tlačítka (3) ukončíte režim nastavení denního času. Symbol „:“ začne blikat. Tím je čas aktivován a nastavený čas je zobrazen na displeji.

Základní funkce spotřebiče

1. Pokud si přejete zahájit pečení, stiskněte tlačítko (3) do dobu 3 sekund.
2. V manuálním ovládacím režimu svítí na displeji aktuální čas a symbol vaření. Dělka vaření je v tomto režimu plně pod kontrolou uživatele.
3. Umístěte pečicí plech s pokrmem do zvolené výšky.
4. Otáčením knoflíku (K1) vyberte požadovanou funkci pečení.
5. Otáčením knoflíku (K2) nastavíte požadovanou teplotu.
6. Po ukončení pečení je nutné otočením knoflíků (K1) a (K2) vypnout pečící funkci a stupně pečení.
7. Následně stiskněte zároveň tlačítko (3) a tlačítko plus (4) po dobu 3 sekund pro deaktivaci manuálního režimu pečení.

Pozn.:

Pokud nedojde k řádnému ukončení manuálního módu pečení, displej se po 5ti hodinách od ukončení pečení otočením knoflíků (K1) a (K2) rozbliká a je nutné stisknout libovolné tlačítko. Signalizace slouží jako pojistka proti nežádoucímu užití spotřebiče, například dětmi. Pokud ani po 10ti hodinách nedojde ke stisku tlačítka, upozornění přestane blikat a trouba ukončí manuální režim pečení.

POKROČILÉ FUNKCE SPOTŘEBIČE

Pokročilé funkce rozšiřují možnosti pečení a nabízejí tak komfortnější používání spotřebiče.

Rozsvícení světla ve spotřebiči

1. Otáčením knoflíku funkcí (K1) vyberte odpovídající funkci pro rozsvícení světla ve spotřebiči ().
2. Světlo uvnitř spotřebiče je rozsvícené při jakékoliv vybrané funkci rozmrazovaní/pečení.

Funkce opožděný začátek pečení

Pro nastavení této funkce musí být nastaven denní čas. Pro nastavení funkce opožděného startu pečení postupujte následovně:

1. Stiskněte tlačítko (3), dokud se na displeji nerozsvítí nápis Dur.
2. Pomocí tlačítek plus (4) a minus (2) nastavte předpokládanou dobu pečení pokrmu.
3. Potvrdte tlačítkem časovače (3). Na displeji se objeví denní čas a symbol A.
4. Podržte tlačítko časovače, dokud se na displeji nezobrazí End.
5. Pomocí tlačítek plus (4) a minus (2) nastavte předpokládaný čas konce pečení.
6. Potvrdte tlačítkem časovače (3). Na displeji se objeví denní čas a symbol A.
7. Symbol vaření 🚗 zhasne a rozsvítí se, jakmile začne spotřebič péct.
8. V rámci této funkce nastavujete délku přípravy pokrmu spolu s časem, kdy má být program ukončen. Spotřebič automaticky odečte dobu pečení od požadovaného konce a podle toho začne péct.

Poznámka:

1. Pro funkce zapnutí světla a odmrazování nemůže být tato funkce použita.
2. Čas odloženého startu je možné nastavit maximálně na 23:59 hodin.
3. Pro uvedení spotřebiče zpět do manuálního režimu podržte tlačítko časovače (3) po dobu 3 sekund.
4. Příklad: Kuře se peče 1:30 minut. Pokud nastavíte konec pečení na 12:00, spotřebič po odečtení začne péct v 10:30.

Funkce připomenutí

Díky této funkci budete pomocí zvukové signalizace upozorněni na ukončení naplánovaného času pečení.

1. Stiskněte dotykové tlačítko časovače (3). Na displeji se zobrazí symbol minutky ☐, který bliká.
2. Pomocí tlačítek plus (4) a mínus (2) nastavte požadovaný čas konce pečení.
3. Stiskem tlačítka (3) potvrdte zahájení odpočtu. Symbol minutky svítí na displeji.
4. Po ukončení času pečení funkci vypnete stiskem libovolného tlačítka na spotřebiči. Dojde k ukončení zvukového signálu a na displeji zmizí symbol minutky 📄.
5. Po ukončení pečení je nutné otočením knoflíků (K1) a (K2) vypnout pečící funkci a stupně pečení.
6. Následně stiskněte zároveň tlačítko (3) a tlačítko plus (4) po dobu 3 sekund pro deaktivaci manuálního režimu pečení.

Pozn.:

Pokud nedojde k řádnému ukončení manuálního módu pečení, displej se po 5ti hodinách od ukončení pečení otočením knoflíků (K1) a (K2) rozbliká a je nutné stisknout libovolné tlačítko. Signalizace slouží jako pojistka proti nežádoucímu užití spotřebiče, například dětmi. Pokud ani po 10ti hodinách nedojde ke stisku tlačítka, upozornění přestane blikat a trouba ukončí manuální režim pečení.

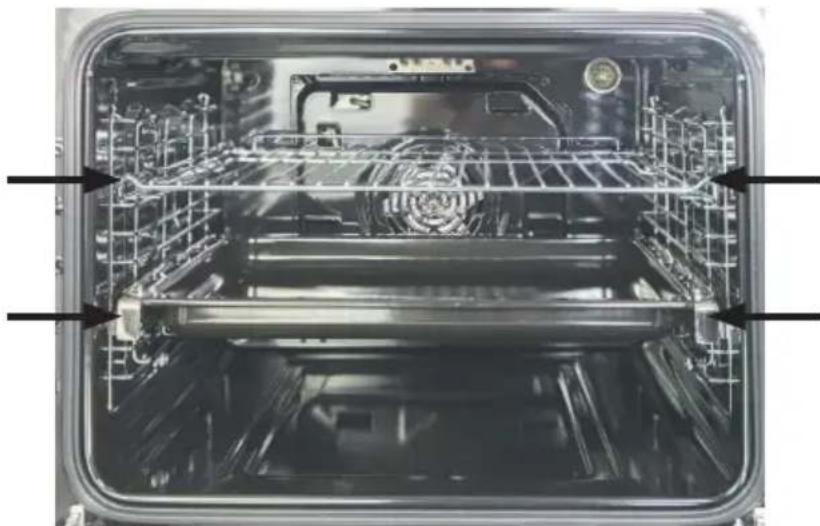

Správné umístění roštu nebo plechu do spotřebiče

Rošt nebo plech musí být správně umístěn (ve stejné výšce) v bočních roštech.

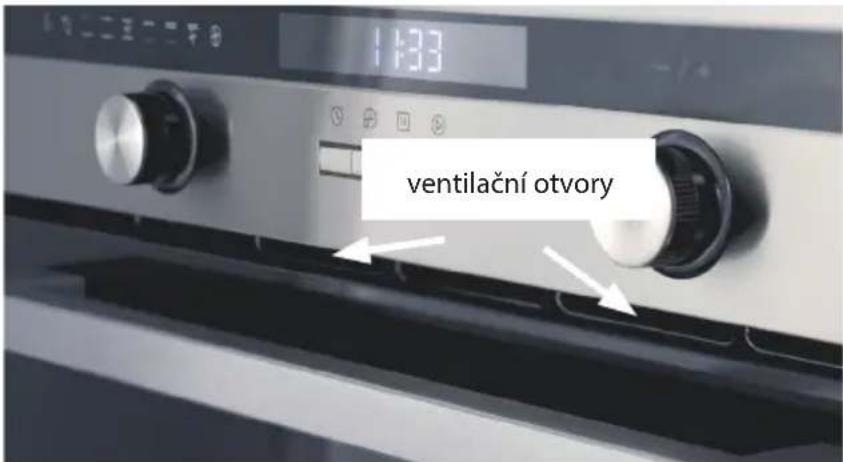

Ochlazovací ventilátor

Ventilátor je umístěn na horní stěně spotřebiče a vytváří cirkulaci chladného vzduchu uvnitř nábytku. Ventilátor se zapíná automaticky se zapnutím spotřebiče. Pokud je program pečení dokončen, nebo přerušen ochlazovací ventilátor je stále aktivní do té doby, než teplota spotřebiče klesne pod bezpečnou mez.

ventilační otvory

ČIŠTĚNÍ A ÚDRŽBA

Pro zachování dobrého vzhledu a spolehlivosti dbejte o čistotu spotřebiče. Moderní konstrukce spotřebiče zjednodušuje údržbu na minimum. Části spotřebiče, které přicházejí do styku s potravinami, je potřeba pravidelně čistit.

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Vyčkejte, až vnitřek spotřebiče nebude horký, ale bude mít vlažnou teplotu – čištění jde lépe než ve studeném stavu.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou a potom vytřete do sucha.
• Dno a strop spotřebiče můžete otřít vlhkým hadříkem, měkkým kartáčkem nebo houbičkou. Při silném znečištění použijte teplou vodu s neagresivním saponátem.
• Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění skel dvířek spotřebiče, protože mohou poškrábat povrch nebo může dojít k rozbití skla.
• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na smaltovaných, lakovaných nebo nerezových částech.
  • K čistění spotřebiče nepoužívejte parní čistič!
• Plechy na pečení je možné umývat v myčce nádobí.

INSTALACE SPOTŘEBIČE

- Nezvedejte spotřebič za držadlo dvířek!

- Na závady způsobené nesprávnou instalací se nevztahuje záruka.

- Odpovědnost za instalaci spotřebiče má kupujićí, ne výrobce.

- Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.

- Umístění spotřebiče do vhodného nábytku zajistí jeho správnou funkci.

- Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry dle Obr. 5.

- Spotřebič může být umístěn jak pod kuchyňskou linkou, tak i ve stojaté skříňce (Obr. 5).

- Kuchyňský nábytek musí být vyroben z tepelně odolného materiálu odolávajícím teplotám nejméně 120°C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.

- Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadí.

- Zadní deska kuchyňské linky musí být odstraněna, aby byla zajištěna vhodná cirkulace vzduchu kolem spotřebiče.

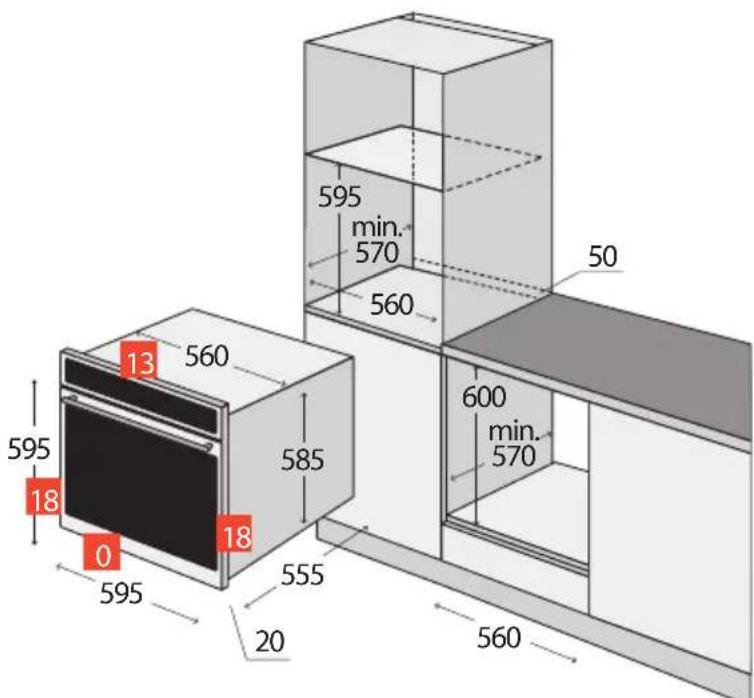

595 min. 570 560 50 13 560 585 600 min. 570 18 0 595 555 20 560

Obr. 5

- Pokud je umístěna nad spotřebičem varná deska, musí být mezi těmito dvěma spotřebiči mezera alespoň 50 mm.

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče. Doporučujeme použít samostatný zásuvkový obvod s jističem 16A.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí z přehřátí.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sítě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohýbán.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry skříňky pro vestavbu jsou na Obr. 5. Z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměrů na obrázcích a skříňka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Za zadní stěnou spotřebiče v zabudovaném stavu musí být mezera minimálně 50 mm.
3. Spotřebič zasuňte na kraj skříňky a prostrčte přívodní kabel skrz zadní stěnu skříňky tak, aby byla po instalaci přístupná jeho zástrčka.
4. Opatrně zasuňte spotřebič do skříňky na zvolené místo. Dbejte, aby nedošlo ke skřípnutí přívodního kabelu.
5. Upevněte spotřebič ke skříňce zašroubováním 2 šroubů do otvorů v přední stěně rámu spotřebiče. Otvory jsou viditelné po otevření dvířek.
6. Připojte přívodní kabel do zásuvky elektrického napětí.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevňovací šrouby.
3. Vysuňte spotřebič a přitom opatrně vytáhněte přívodní kabel.

SERVIS

Výměna žárovky

Pro osvětlení vnitřního prostoru spotřebiče je použita halogenová žárovka s vysokou tepelnou odolností (25–40 W/220–240 V, T300 °C).

Při výměně žárovky postupujte následovně:

1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.
2. Odšroubujte skleněný kryt proti směru hodinových ručiček dle Obr. 6 a nahradťe žárovku stejného typu a hodnot.
3. Při montování nové žárovky použijte hadřík nebo papírovou utěrku pro uchycení žárovky.
4. Našroubujte zpátky skleněný kryt.

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

concept

PODĚKOVÁNÍ

Opis ovládacieho panela

- Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy netahajte za prívodný kábel, ale uchopte zástrčku a tahom ju vypojte.

- Nezapínajte poškodený spotrebič.

1 Ovládací panel
2 Držadlo dvierok
3 Dvierka
4 Okno dvierok s trojitým sklom

Příslušenství

A Rošt
B Hlboký plech na pečenie

Opis ovládacieho panela

K1 Gombík funkcií pečenia
K2 Gombík teploty

1 Displej
2 Tlačidlo mínus
3 Tlačidlo času
4 Tlačidlo plus

1 *16:00 K1 23 250 200 1.25 40 100 150

1. Po zapojení spotrebiča do elektrickej siete sa na displeji rozsvieti 12:30.
2. Pomocou tlačidiel plus (4) a mínus (2) nastavíte čas v hodinách (v rozmedzí od 0 do 23).
3. Stlačením tlačidla (3) začnú číslice minút blikat.
4. Pomocou tlačidiel plus (4) a mínus (2) nastavíte čas v minútach (v rozmedzí od 0 do 59).
5. Stlačením tlačidla (3) ukončíte režim nastavenia denného času.
6. Týmto je čas aktivovaný a nastavený čas je zobrazený na displeji. Spotrebič je v úspornom režime.

1. Ak je časovač v úspornom režime, pre odblokovanie časovača na 3 sekundy stlačte naraz tlačidlá plus (4) a mínus (2).
2. Pomocou tlačidiel plus (4) a mínus (2) nastavíte čas v hodinách (v rozmedzí od 0 do 23).
3. Stlačením tlačidla (3) začnú číslice minút blikat.
4. Pomocou tlačidiel plus (4) a mínus (2) nastavíte čas v minútach (v rozmedzí od 0 do 59).
5. Stlačením tlačidla (3) ukončíte režim nastavenia denného času. Symbol „:“ začne blikat.
   Týmto je čas aktivovaný a nastavený čas je zobrazený na displeji.

Ochladzovací ventilátor

• Preferujte recykláciu obalových materiálov a starých spotrebičov.
• Škatulu od spotrebiča môžete odovzdat do zberu triedeného odpadu.
• Plastové vrecká z polyetylénu (PE) odovzdajte do zberného materiálu na recykláciu.

Recyklácia spotrebiča na konci jeho životnosti:

cz Seznam servisních míst
SK Zoznam servisných stredisiek
PL Wykaz punktów servisovych

Česká republika

Název Ulice PSČ Město Telefon E-mail

Jindřich Valenta CONCEPT

Vysokomýtská 1800

565 01 Chocen [phone] [e-mail]

Slovenská republika
