| Typ produktu | Akumulátorový šroubovák s výměnnými bity (Rapidfire 2.0) |
| Napětí motoru | 3,6 V (stejnosměrné napětí) |
| Kapacita akumulátoru | 1,5 Ah (Lithium-iontový) |
| Otáčky naprázdno | 200 min⁻¹ |
| Maximální točivý moment | 7 Nm |
| Hmotnost (bez nabíječky) | 0,48 kg |
| Doba nabíjení | cca 3 hodiny |
| Vstupní napětí nabíječky | 100–240 V~, 50–60 Hz |
| Výstupní napětí nabíječky | 6 V==, 600 mA |
| Třída ochrany nabíječky | II (dvojitá izolace) |
| Upínání bitů | 6hranné (magnetické držení) |
| Buben pro výměnu bitů | 9místný (bity 25 mm) |
| Přiložené bity | 14 ks: štěrbinové SL (4,5,6), křížové PZ (PZ1-3), křížové PH (PH1-3), Torx T (T15,20,25), šestihranné H (H4,5) |
| Nástavec pro prodloužení bitů | 50 mm |
| Pracovní LED světlo | Ano |
| Chod vpravo/vlevo | Ano (přepínatelný) |
| Hladina akustického tlaku (LₚA) | 62,2 dB(A); K=3 dB |
| Hladina akustického výkonu (LWA) | 73,2 dB(A); K=3 dB |
| Emisní hodnota vibrací (aₕ) | 0,198 m/s²; K=1,5 m/s² |
| Záruka | 3 roky |
| Oblast použití | Soukromé (ne komerční) |
| Likvidace | Ekologická recyklace; akumulátor nevyhazujte do domovního odpadu |
Často kladené otázky - IAN 283030 PARKSIDE
Dotazy uživatelů ohledně IAN 283030 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nezařazeno ve formátu PDF zdarma! Najděte svůj návod IAN 283030 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IAN 283030 značky PARKSIDE.
NÁVOD K OBSLUZE IAN 283030 PARKSIDE
Překlad originálního provozního návodu
DE AT CH
AKKU-WECHSELBITSCHRAUBER
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
| HU Az originál használati utasítás fordítása Oldal | 4 | |
| SI Prevod originalnega navodila za uporabo Stran | 19 | |
| CZ Překlad originálního provozního návodu Strana | 33 | |
| SK Preklad originálneho návodu na obsluhu Strana | 45 | |
| DE/ AT/ CH Originalbetriebsanleitung | Seite | 57 |
Sadržaj
Bevezető......4
Rendeltetés ....4
Účel použití......33
Obecný popis......34
Objem dodávky....34
Popis funkce 34
Přehled 34
Technické parametry......34
Bezpečnostní pokyny ......35
Symboly a piktogramy 35
Symboly v návodu.... 35
Piktogramy na přístroji: 35
Grafické značky na nabíječe......35
Všeobecné bezpečnostní pokyny elektrické nástroje 36
Proces nabíjení......40
Nabíjení akumulátoru 40
Kontrola stavu nabití akumulátoru..... 40
Uvedení do provozu......41
Obsluha....41
Zapnutí a vypnutí 41
Přepínač směru otáčení......41
Výběr nástavce z bubnu na výměnu nástavců...... 41
Výměna nástavce v bubnu na výměnu nástavců...... 41
Používání držáku na prodlužovací díl nástavců......41
Čištění a údržba....42
Čištění přístroje......42
Údržba 42
Skladování ......42
Odklízení a ochrana okolí......42
Záruka 43
Opravna 44
Překlad originálního prohlášení o shodě CE....73
Úvod
Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.
Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje.
Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.
Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.
Účel použití
Přístroj je určen k zašroubování a povolování šroubů do dřeva, kovu nebo plastu.
Každé jiné použití, které není v tomto návodu výslovně schváleno, může způsobit poškození přístroje a vážné poranění uživatele. Přístroj nepoužívejte k sekání houštin nebo křoví.
Obsluhující osoba anebo uživatel je zodpovědný za nehody anebo škody jiných osob anebo jejich majetku.
Výrobce neručí za škody, jenž byly způsobeny použitím k neurčenému účelu nebo nesprávnou obsluhou.
Obecný popis
Obrázky najdete na opné straně.
Objem dodávky
Vybalte nástroj a zkontrolujte, je-li kompletní:
- Akumulátorový šroubovák s výměnnými nástavci
- Nabíječka
- 14 výměnných pro 25 mm
- Držák na prodlužovací díl nástavců, 50 mm
- Pouzdro na opasek
- Návod k obsluze
14 Bity:
| plochý | SL |  | Nr. 4 • 5 • 6 |
| křížový | PZ |  | Nr. PZ1 • PZ2 • PZ3 |
| křížový | PH |  | Nr. PH1 • PH2 • PH3 |
| Tor x | T |  | Nr. T15 • T20 • T25 |
| šestihranný | H |  | Nr. H4 • H5 |
Popis funkce
Akumulátorový šroubovák s výměnnými nástavci s možností chodu vpravo/vlevo je vybaven bubnem na výměnu nástavců (9 vybavovacích míst pro 25mm nástavce), óhranným upínačem a provozním osvětlením LED. Maximální točivý moment 7 Nm.

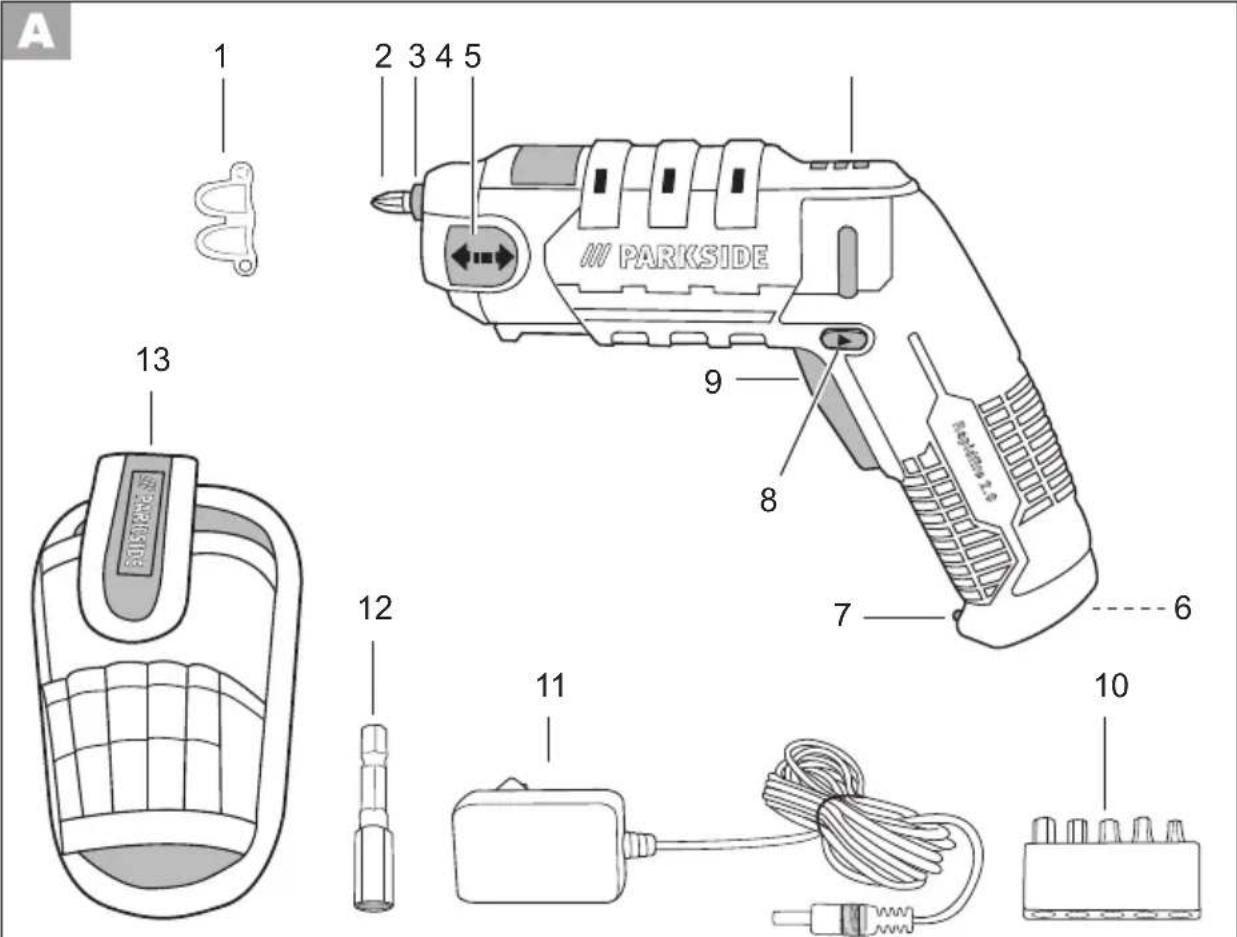

Přehled
1 Bezpečnost dopravy
2 Výměnných
3 Upínač vrtáku
4 Saně akumulátorového šroubováku s výměnnými nástavci 5 Indikace stavu nabíjení akumulátoru
6 Napájecí zdířka (není vidět)
7 Pracovní osvětlení LED
8 Přepínač směru otáčení
9 Spínač/vypínač
10 5 výměnných nástavců s držákem
11 Nabíječka
12 Držák na prodlužovací díl nástavců
13 Pouzdro na opasek
14 Saně akumulátorového šroubováku s výměnnými stavci
Technické parametry
Přístroj
Napětí motoru U....3,6 V== ; 1,5 Ah Otáčky naprázdno (n₀) ....200 min⁻¹ Hmotnost (bez nabíjecí přístroj)....0,48 kg Hladina zvukového tlaku
(L_pA) ..... 62,2 dB(A); K=3 dB Uroveň akustického výkonu
(L_WA) 73,2 dB(A); K=3 dB
Vibrace (a_n) ...... 0,198 m/s; K= 1,5 m/s
Akumulátor (Li-Ion)
Počet článků akumulátoru .... 1
Jmenovité napětí ......3,6 V=
Kapacita.... 1,5 Ah
Doba nabíjení ...... ca. 3 h
Nabiječka ......JLH030600600G
Vstupní napětí/Input ..... 100-240 V\~, 50-60 Hz
Výstupní napětí/Output 6 V=600 mA
Výstupní výkon ......max. 4,2 W
Třída ochrany ...... ☐ II
Druh ochrany IPXO
Tato nabíječka je vhodný pouze pro nabíjení typ zařízení Rapidfire 2.0.
Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jednoho elektrického nářadí s jiným.
Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce.
Výstraha:
Hodnota emisí vibrací se může během skutečného používání elektrického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí používá.
Existuje nutnost stanovit bezpečnostní opatření pro ochranu obsluhy, spočívající v odhadnutí přerušení funkce za podmínek skutečného používání (přitom je třeba zohlednit všechny podíly provozního cyklu, například doby, v nichž je elektrické nářadí vypnuté, a doby, v nichž je sice zapnuté, ale běží bez zatížení).
Bezpečnostní pokyny
Dbejte na bezpečnostní pokyny při používání tohoto nástroje.
Symboly a piktogramy
Symboly v návodu
Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.
Označení nebezpeči s informacemi o zabránění zranění osob v důsledku zasažení elektrickým proudem.
Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.
Informační značky s informacemi pro lepší zacházení s nástrojem.
Pozorně si přečtěte návod k obsluze.
Nevyhazujte nástroj se zabudovaným akumulátorem do domácího odpadu.
Pólování
Grafické značky na nabíječe:
Pozor!
Pozorně si přečtěte návod k obsluze.
Nabíječka je vhodná pouze k používání v místnostech.
Pólování
CZ
Třída ochrany II (dvojitá izolace)
Elektrické prístroje nepatří do domácího odpadu.
Všeobecné bezpečnostní pokyny: elektrické nástroje
VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce.
Opomenutí při dodržování bezpečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, požár a/nebo těžká zranění.
Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucnost.
Pojem „elektrický nástroj“ používaný v bezpečnostních pokynech se vztahuje na elektrické nástroje napájené ze sitě (se síťovým kabelem) a na elektrické nástroje napájené akumulátorem (bez síťového kabelu).
1) BEZPEČNOST PRACOVIŠTĚ
a) Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.
b) Nepracujte s elektrickým nástrojem v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.
c) Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při nepozornosti můžete ztratit kontrolu nad nástrojem.
2) ELEKTRICKÁ BEZPEČNOST
a) Přípojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.
b) Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.
c) Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.
d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrického nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.
e) Když pracujete s elektrickým nástrojem pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.
f) Když nejde vyhnout se provozu elektrického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybového proudu. Používání ochranného vypínače chybového proudu snižuje riziko elektrického úderu.
3) BEZPEČNOST OSOB
a) Budte pozorní, dbejte na to, co děláte a ustte se s elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.
b) Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako je protiskluzová bezpečnostní obuv, ochranná přilba a ochrana sluchu, snižuje riziko poranění.
c) Vyvarujte se nezáměrnému uvedení do provozu. Přesvědčte se o tom, že je elektrický nástroj vypnutý předtím, než ho připojíte na napájení elektrickým proudem, než ho zvednete anebonesete. Když při nošení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.
d) Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrický nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.
f) Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolovat elektrický nástroj.
g) Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.
4) POUŽÍVÁNÍ A OŠETŘOVÁNÍ ELEK-TRICKÉHO NÁSTROJE
a) Nepřetěžujte tento nástroj. Po- užijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.
b) Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá za-anebo vypnout, je nebezpečné a musí být opravené.
c) Vytáhněte zástrčku ze zásuvky předtím, než provedete nastavování na nástroji, než vyměníte části příslušenství anebo než nástroj odložíte. Toto preventivní bezpečnostní opatření zabrání neúmyslnému startu elektrického nástroje.
d) Uložte nepoužívaný elektrický nástroj mimo dosahu dětí. Ne-přenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elek-trické nástroje jsou nebezpečné, když je používají nezkušené osoby.
e) Ošetřujte pečlivě tento elektrický nástroj. Kontrolujte, jestli pohyblivé díly bezvadně fungují a ne-váznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrického nástroje na- rušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zaseknou a lépe se vedou.
CZ
g) Používejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím.
5) PEČLIVÉ ZACHÁZENÍ S AKUMULÁTOROVÝMI NÁSTROJI A JEJICH POUŽÍVÁNÍ
a) Nabíjejte akumulátory pouze v nabíjecích přístrojích, které jsou výrobcem doporučené. U nabíjecího přístroje, který je vhodný pro určitý druh akumulátorů, existuje nebezpečí požáru, když se používá s jinými akumulátory.
b) V elektrických nástrojích použí-vejte pouze pro ně určené akumulátory. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru.
c) Udržujte nepoužívané akumulá- tory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých ko- vových předmětů, které by moh- ly zapřičinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny anebo oheň.
d) Při nesprávném používání může z akumulátoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do očí, přídavně vyhledejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním pokožky anebo k popáleninám.
6) SERVIS
Svoje elektrické nářadí nechte opravit pouze kvalifikovaným odborným personálem a jenom pomoci originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována.
7) DALŠÍ BEZPEČNOSTNÍ POKYNY
a) Držte elektrické nářadí za izolované části rukojetí při provádění prací, kdy se může použité nářadí dotknout skrytého elektrického vedení. Při kontaktu s napěťovým vedením mohou být kovové součásti zařízení vystaveny elektrickému proudu, a může proto dojít k úrazu elektrickým proudem.
8) SPECIÁLNÍ BEZPEČNOSTNÍ POKY-NY PRO AKUMULÁTOROVÉ PŘÍ-STROJE
a) Zajistěte to, že je nástroj vypnutý předtím, než do něj vložíte akumulátor. Vkládání akumulátoru do elektrického nástroje, který je zapnutý, může vést k nehodám.
b) Nevystavujte akumulátor/ elektrický nástroj/ nástroj delší dobu silnému slunečnímu záření a neodkládejte tyto na vyhřívací tělesa. Horko škodí akumulátoru a existuje nebezpečí exploze.
c) Nechte zahřátý akumulátor před nabíjením vystydnout.
d) Neotvírejte akumulátor a vyvarujte se mechanickým poškozením akumulátoru. Existuje nebezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací cesty. Postarejte se o čerstvý vzduch a při
potížích vyhledejte lékařskou pomoc. Při kontaktu s očima/kůží postižená místa omyjte vodou nebo neutralizačním prostředkem a vyhledejte lékaře.
9) ZBÝVAJÍCÍ RIZIKA
I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:
a) zranění pořezáním
b) poškození sluchu, pokud není nasazena vhodná ochrana sluchu.
c) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.
Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zranění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem.
SPRÁVNÉ ZAÇHÁZENÍ S NABÍJECÍM PRÍSTROJEM PRO AKUMULÁTORY
- Tento přístroj mohou používat děti od 8 roků jakož i osoby se sníženými fyzickými, senzorickými anebo mentálními schopnostmi, anebo s nedostatkem zkušeností a vědomostí, pokud jsou pod dozorem anebo byli poučené o bezpečném používaní přístroje a
rozumějí rizikům, které z toho vyplývají. Děti si s přístrojem nesmí hrát. Děti nesmí vykonávat čistění a údržbu bez dozoru.
- Pro nabíjení akumulátoru používejte výlučně spolu dodaný nabíjecí prístroj. Existuje nebezpečí požáru a exploze.
- Žkontrolujte před každým použitím nabíjecí přístroj, kabel a zástrčku a nechte je opravovat kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Nepoužívejte defektní nabíjecí přístroj a sami ho neotvírejte. Tímto je zabezpečené to, že zůstane zachovaná bezpečnost nástroje.
- Připojujte nabíjecí přístroj pouze na zásuvku s uzemněním. Dbejte na to, aby síťové napětí souhlasilo s údajem na typovém štítku nabíjecího přístroje. Existuje nebezpečí elektrického úderu.
- Odpojte nabíjecí přístroj od sítě předtím, než se uza-vřou anebo rozpojí spojení k akumulátoru/ elektrické-mu nástroji/ přístroji.
- Udržujte nabíjecí přístroj čistý a vzdáleně od vlhkosti a deště. Nikdy nepoužívejte nabíjecí přístroj na volném prostranství. Skrz zašpi-nění a vniknutí vody, se zvyšuje riziko elektrického úderu.
- Tento nabíjecí přístroj se smí provozovat pouze s příslušnými originálními akumulátory. Nabíjení jiných
CZ
akumulátorů může vést k poraněním a k nebezpečí požáru.
- Vyvarujte se mechanickým poškozením nabíjecího přístroje. Tyto mohou vést k vnitřním krátkým spojením.
- Nabíjecí přístroj se nesmí provozovat na hořlavém podkladu (např. papír, textilie). Existuje nebezpečí požáru kvůli zahřívání, které se vytváří při nabíjení.
- Je-li přípojné vedení tohoto nástroje poškozené, musí být skrze výrobce anebo jeho servisní službu zákazníkům anebo podobně kvalifikovanou osobou nahrazené, aby se vyvarovalo ohrožením.
Proces nabíjení
Nevystavujte akumulátor extrémním podmínkám jako teplu a nárazům. Hrozí nebezpečí poranění vytékajícím roztokem elektrolytu! Při kontaktu s očima/kůží postižená místa omyjte vodou nebo neutralizačním prostředkem a vyhledejte lékaře.
Akumulátor nabíjejte jen v suchých prostorech.
Před připojením nabíječky musí být vnější plocha akumulátoru čistá a suchá.
Hrozí nebezpečí poranění elektrickým proudem.
Nabíjejte jen přiloženou originální nabíječkou.
- Zařízení musí být napájeno pouze napětím SELV (Safety Extra Low Voltage, bezpečné „malé“ napětí) dle označení na zařízení.
- Před prvním použitím nabijte akumulátor.
- V každém případě dodržujte platné bezpečnostní pokyny i ustanovení a pokyny k ochraně životního prostředí.
- Do záruky nespadají závady vyplý-vající z neodborné manipulace.

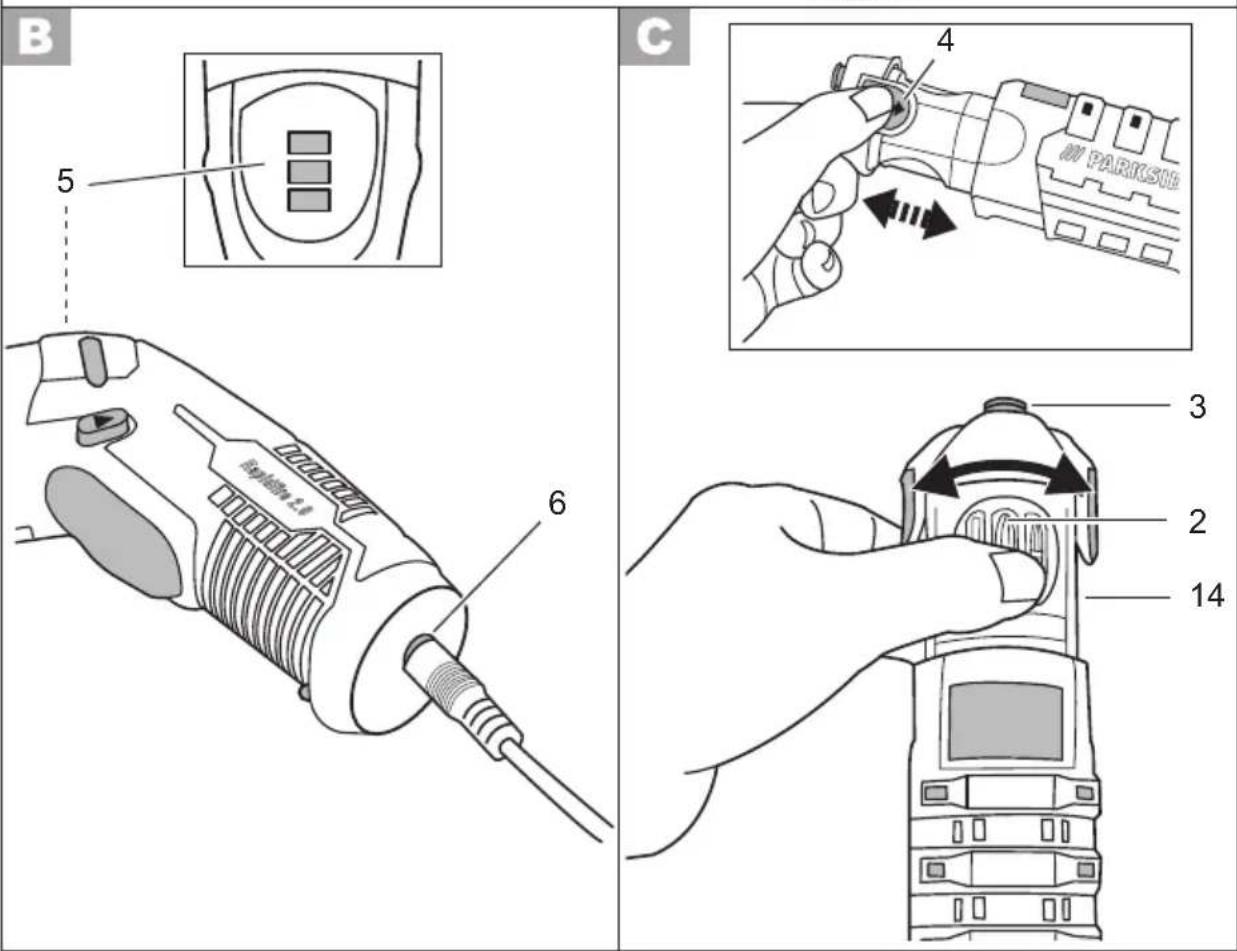

Nabíjení akumulátoru
-
Zástrčku nabíjecího adaptéru zastrčte do napájecí zdířky (6) přístroje.
-
Zapojte nabíječku (11) do zásuvky.
- Po úspěšném nabití odpojte nabíječku (11) od sítě.
Indikátor stavu nabití (5) svítí.
Svítí červený indikátor LED
Akumulátor se nabíjí
Svítí zelený indikátor LED
Kontrola stavu nabití akumulátoru
Indikátor stavu nabití (A5) signalizuje stav nabití akumulátoru.
Stav nabití akumulátoru signalizují příslušné rozsvícené indikátory LED. Chcete-li signalizaci aktivovat, je nutné stisknout zapínač/vypínač (9).
zelená = Akumulátor je zcela nabitý červená = Akumulátor je nutné dobít
Uvedení do provozu
Před operací musí přeprava Bezpečnost dopravy (1).
Zavřete přepravní bezpečnost dopravy (1) a odstraňte přepravní pojistku z držáku (3).
Obsluha
Zapnutí a vypnutí
Přístroj spustíte stiskem zapínače/vypínače (9). Zařízení vypnete uvolněním tohoto spínače.
Posunutím přepínače směru otáčení (8) do střední polohy zajistíte zařízení proti zapnutí.
Při aktivované blokaci zapnutí lze nadále používat pracovní osvětlení LED. Za tímto účelem stiskněte zapínač/vypínač.
Přepínač směru otáčení
Posunutím přepínače směru otáčení (8) Ize zvolit chod (1) vpravo nebo vlevo ( ).
Posunutím přepínače směru otáčení (8) do střední polohy zajistíte zařízení proti zapnutí.
Směr otáčení je povoleno měnit pouze v klidovém stavu!
Výběr nástavce z bubnu na výměnu nástavců
-
Posuňte saně Škumuláto-rového šroubováku s výměnnými nástavci (4) dopředu.
-
Otočte bubnem na výměnu nástavců doprava nebo doleva tak, aby se požadovaný nástavec nacházel nahoře a ležel v jedné linii s držákem nástavců (3). Buben na výměnu nástavců citelně zaskočí.
-
Posuňte saně akunuláro- rového šroubováku s výměnnými nástavci (4) opět dozadu.
Saně akumulátorového šroubováku s výměnnými nástavci uchopujte zásadně ze strany. Pozor, riziko zranění přiskřípnutím!
Vybraný nástavec se automaticky zafixuje v držáku nástavců (3).
Výměna nástavce v bubnu na výměnu nástavců
Vyjmete otočením a vytažením nástavce z upínače nástavců (3).
Zastrčte vhodný 6hranný nástavec do upínače nástavců (3). Kvůli 6hrannému upínači nástavec případně poněkud poo-točte. Nástavec úplně zasuňte do upínače nástavců (3). Díky vodicí lište a magnetickému držáku je nástavec pevně usazen.
Používání držáku na prodlužovací díl nástavců
Vyjměte aktuální nástavec (2) z držáku nástavců (3).
Zastrčte držák na prodlužovací díl nástavců (12) do držáku nástavců (3). Kvůli óhrannému držáku případně poněkud pootočte držákem na
CZ
prodlužovací díl nástavců (12). Zasuňte držák na prodlužovací díl nástavců (12) až na doraz do držáku nástavců (3). Díky vodicí lišťe a magnetickému držáku je držák na prodlužovací díl nástavců (12) pevně usazen.
Držák na prodlužovací díl nástavců (12) jednoduše vyjmete otočením a vytažením držáku na prodlužovací díl nástavců z upínače nástavců (3).
Čištění a údržba
Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, naším servisním střediskem. Používejte pouze originální díly. Nebezpečí poranění!
Pravidelně provádějte následující čisticí a údržbářské práce. Tím je zaručeno dlouhé a spolehlivé užívání.
Čištění přístroje
Přístroj není dovoleno ostřikovat vodou ani pokládat do vody. Hrozí nebezpečí úrazu elektrickým proudem!
- Udržujte větrací štěrbinu, kryt motoru a držadla přístroje v čistotě. Použijte k tomu vlhký hadřík nebo kartáč. Nepoužívejte žádné čisticí prostředky, příp. rozpouštědla. Mohli byste přístroj nenapravitelně poškodit.
Údržba
Přístroj je nevyžaduje údržbu.
Skladování
- Přístroj uchovávejte v dodané ochraně nože, v suchu a mimo dosah dětí.
- Akumulátor skladujte jen tehdy, je-li částečně nabitý. Stav nabití by měl během další doby skladování činit 40-60 %.
- Přístroj skladujte mezi 10 až 25 °C. Během skladování zabraňte extrémnímu chladu nebo teplu, aby nedošlo ke snížení výkonu akumulátoru.
- Během delšího skladování každé 3 měsíce zkontrolujte stav nabití akumulátoru a podle potřeby jej dobijte.
Odklízení a ochrana okolí
Přístroj, příslušenství a obal zavezte k ekologické likvidaci.
Nabíječky nepatří do domovního odpadu.
Nevyhazujte nástroj se zabudovaným akumulátorem do domácího odpadu, do ohně (nebezpečí exploze) anebo do vody. Poškozené akumulátory mohou škodit životnímu prostředí a Vašemu zdraví, když uniknou jedovaté páry anebo tekutiny.
- Přístroj likvidujte s vybitým akumuláto- rem. Přístroj ani akumulátor neotevírejte.
- Přístroj likvidujte podle místních předpisů. Přístroj odevzdejte ve sběrném středisku, které zajistí jeho ekologickou
recyklaci. Zeptejte se ohledně tohoto svého místního likvidátora odpadů anebo v našem servisním středisku.
- Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.
- Přivádějte odříznuté větve ke kompostování a nezahazujte je do kontejneru na odpadky.
Záruka
Vážení zákazníci,
Na tento prístroj poskytujeme 3letou záruku od data zakoupení.
V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.
Záruční podmínky
Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi. Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo. Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.
Záruční doba a zákonné nároky na odstranění vady
Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.
Rozsah záruky
Přístroj byl precizně vyroben podle přísných jakostních směrnic a před dodáním byl svědomitě zkontrolován.
Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. filtry nebo nástavce), nebo poškození křehkých dílů (např. spínače, akumulátory nebo díly vyrobené ze skla).
Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.
Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.
Postup v případě uplatňování zá- ruky
Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:
- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 283030).
CZ
- Číslo výrobku je uvedeno na typovém štítku.
- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.
Opravna
Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti
Náhradní díly
zúčtování. Rádi vám připravíme předběžný odhad nákladů.
Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.
Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.
Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.
Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.
Service-Center
Servis Česko
Tel.: 800143873
E-Mail: grizzly@lidl.cz
IAN 283030
Dovozce
Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.
Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu
Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „ Service-Center “).
5 výměnných nástavců s držákem 91103180
Pouzdro na opasek 91103181
Držák na prodlužovací díl nástavců....91103182
Všeobecný popis......46
Objem dodávky....46
Popis funkcie 46
Prehl'ad 46
Technické údaje....46
Bezpečnostné pokyny .....47
Symboly a grafické znaky 47
Symboly v návode 47
Obrázkové znaky na dobíjačke .....47
Všeobecné bezpečnostné pokyny pre elektrické nástroje....48
Nabijanie....52
Čistenie a údržba 54
Cistenie 54
Údržba 54
Uskladnenie....54
Servisná oprava ....56
Pri komerčnom použití zanikne záruka.
Všeobecný popis
Vybalte nástroj a skontrolujte, či je kompletný:
- Aku skrutkovač
- Nabíjačka
- 14 Bitov, 25 mm
- Nadstavec držiaka bitov, 50 mm
- Taška na opasok
- Návod na obsluhu
14 Bity:
| Plochý | SL |  | Nr. 4 • 5 • 6 |
| Križový | PZ |  | Nr. PZ1 • PZ2 • PZ3 |
| Križový | PH |  | Nr. PH1 • PH2 • PH3 |
| Torx | T |  | Nr. T15 • T20 • T25 |
| Inbus | H |  | Nr. H4 • H5 |
Popis funkcie
Hladina akustického výkonu (LWA)....73,2 dB(A); K=3 dB
Vibrácie (a _h )......
Akumulátorový blok (Li-Ion)
Batériové články 1
Výstupné napätie/Output 6 V=600 mA
Symboly a grafické znaky
Symboly v návode
Značky nebezpečenstva s údajmi k zabráneniu poško- dení zdravia osôb v dôsledku zásahu elektrickým prúdom.
Pozorne si prečítajte návod na obsluhu.
Obrázkové znaky na dobíjačke:
Pozor!
Pozorne si prečítajte návod na obsluhu.
Nabíjačka je vhodná len na použitie v miestnostiach.
Pólovanie
SK
Ochranná trieda II (Dvojitá izolácia)
Všeobecné bezpečnostné pokyny pre elektrické nástroje
Pojem „elektrický nástroj“ použitý v bezpečnostných pokynoch sa vzťahuje na elektrické nástroje napájané zo siete (so sietovým káblom) a na elektrické nástroje napájané z akumulátora (bez sieťového kábla).
1) Bezpečnost pracoviska:
2) Elektrická bezpečnost:
3) Bezpečnost' osôb:
e) Vyvarujte sa abnormálnemu držaniu tela. Postarajte sa o bezpečný postoj a udržujte vždy
a) Na zníženie rizika elektrického úderu, vytiahnite pred čistením nabíjačky zástrčku nabíjačky zo zásuvky.
a neodkladajte ich na vyhrievacie telesá. Teplo škodí batérii a hrozí nebezpečenstvo výbuchu.
-
Pripojte zástrčku nabíjačky do zdierky nabíjania (6) zariadenia.
-
Zapojte nabíjačku (11) do zásuvky.
-
Po vykonanom nabití odpojte nabíjačku (11) zo siete.
zelená = Akumulátor plne nabitý červená = Akumulátor sa musí nabit'
Uvedenie do chodu
Pred operáciou musí prepravy Odstránit poistku (1).
Blízko zámok dopravy (1) a odstránit ochranu dopravy trochu držiak (3).
Obsluha
Zapnutie/vypnutie
Stlačte tlačidlo spínač vyp/zap (9), aby ste zariadenie spustili. Ked' chcete vypnút', vypínač zap/vyp uvolnite
Výmena bitu v bubienku bitov
Pri vyberaní bit jednoducho táhajte z držiaka bitov (3).
Nasledovné čistenie a údržbárske práce vykonávajte pravidelne. Tým sa zaručí dlhé a spolahlivé používanie.
Čistenie
Nabíjačky nepatria do domáceho odpadu.
- Číslo artiklu nájdete na typovom štítku.
| CZ | Překlad originálního prohlášení o shodě CE |
| Tímto potvrzujeme, žeAkumulátorový šroubovák s výměnnými nástavcikonstrukční řady Rapidfire 2.0Pořadové číslo 201706000001 - 201707335000počínaje rokem výroby 2017 odpovídá následujícím příslušným směrnicím EÚ v jejichprávě platném znění: | |
| 2006/42/EC • 2014/30/EU • 2014/35/EU • 2011/65/EU* | |
| Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení: | |
| EN 60335-1:2012/A11:2014 • EN 60745-1:2009/A11:2010EN 60745-2-2:2010 • EN 62233:2008 • IEC 62133:2012EN 55014-1:2006/A2:2011 • EN 55014-2:2015 • EN 62471:2008EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 60335-2-29:2004/A2:2010 | |
| Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce (17)**: | |
| Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, 27.07.2017Germany | CEChristian FrankOsoba zplnomocněná k sestavení dokumentace |
* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
** Obě poslední číslice roku, kdy bylo uvedeno označení CE
