NÁVOD K OBSLUZE SDA 620 SENCOR

Pasivní venkovní anténa pro digitální vysílání

Návod k použití

C

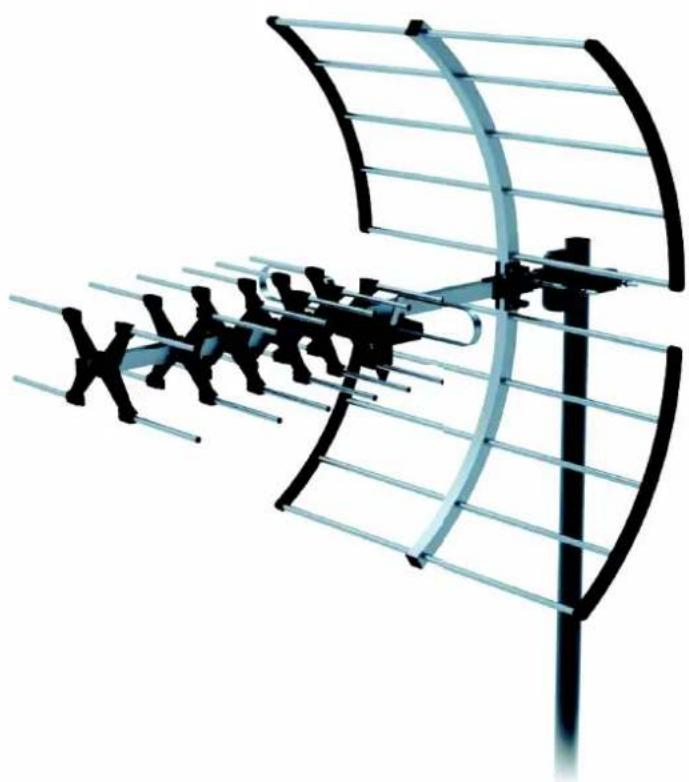

Pasivní venkovní anténa pro digitální vysílání

SDA 620

Charakteristika

Špičkový příjem digitálního i analogového pozemního vysílání v pásmu UHF

Parabolický reflektor zajištuje vysoký zisk antény

Vysoká citlivost a odolnost proti rušení

Použití kvalitních materiálů odolávajících povětrnostním vlivům

Robustní provedení

Jednoduchá montáz

Vestavěný symetrizační člen

- konektor pro připojení kabelu s minimem ztrát

Technická data

Frekvenční rozsah: UHF470\~862 MHz

Přijlmané kanály: 21 - 69

Zisk: 11 dB

Impedance: 75 Ω

Předozadní poměr: 24 dB

Počet prvků: 20

Polarizace: Horizontální

Dosah: 75 km

Konektor: F-konektor

Instalace

Po rozbalení si překontrolujte kompletnost antény.

Při sestavování a instalaci antény postupujte podle přiloženého návodu.

Přestože montáž antény je velmi jednoduchá, doporučujeme Vám obrátit se na specializovanou firmu z důvodu dosažení nejlepšho příjmu a možněho úrazu při práci ve výškách.

Anténu nainstalujte tam, kde předpokládáte signál vysilače a směrové nastavení provádějte jejim pomalým pootáčením směrem k vysilači.

Kovové předměty (elektrické vedení, komíny atp.) v bezprostřecní blízkosti antény mohou způsobovat nežácoucí rušení. Jestliže je příjem nedostatečný, přemístěte anténu na jiné vhodné místo.

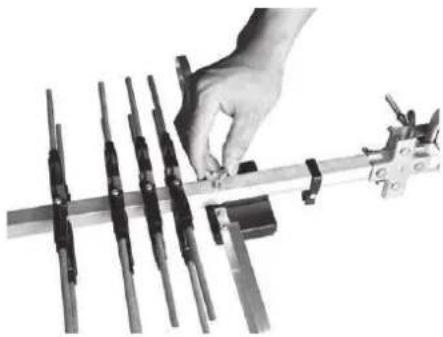

1. Instalace krabičky záříče

Krabičku záříče přiložte k ráhnu antény a příšroubujte ji k němu přiloženou křídlovou maticí – viz obrázek níže.

Pasivní venkovní anténa pro digitální vysílání

SDA 620

C

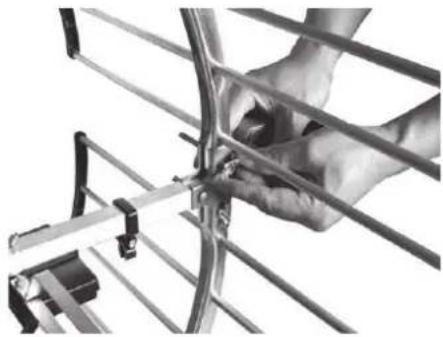

2. Instalace reflektoru

Přiloženými šrouby přišroubujte k ráhnu antény dva rošty reflektoru – viz obrázek niže.

1. Instalace vodotěsné krytky a konektoru F na koaxiální kabel
   a) Ustřihněte konec přiložené gumové krytky, jak je naznačeno na obrázku.
   b) Krytkou protáhněte koaxiální kabel.
   c) Na koaxiální kabel nainstalujte konektor I – viz obrázek.

Pasivní venkovní anténa pro digitální vysílání

SDA 620

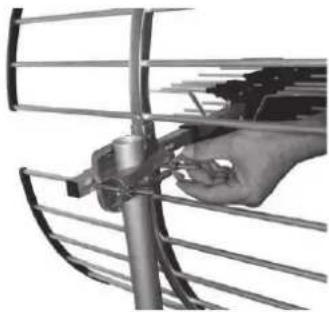

4. Instalace antény na stožár

Na anténní stožár nasadte úchyt a pevně jej přišroubujte – viz obrázek niže.

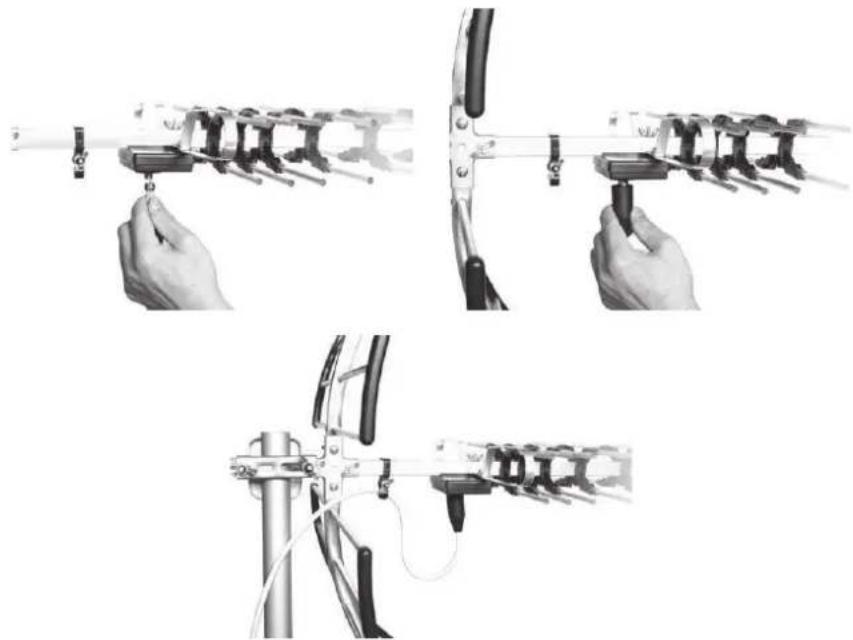

5. Připojení koaxiálního kabelu

Koaxiální kabel připojte ke krabičce záříče na anténě. Poté přes spoj přetáhněte vodotěsnou krytku. Kabel k anténě přichytie kabelovým úchytem – viz obrázky níže.

Pasivní venkovní anténa pro digitální vysílání

SDA 620

C

Pokyny a informace pro nakládání s použitým obalem

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Změny v textu, designu a specifikací můžou nastat bez předchozího upozornení a vyhrazujeme si právo na jejich úpravu.

CZ-5
