NÁVOD K OBSLUZE SDA-630 SENCOR
Pasivní venkovní anténa pro digitální vysílání
Návod k použití

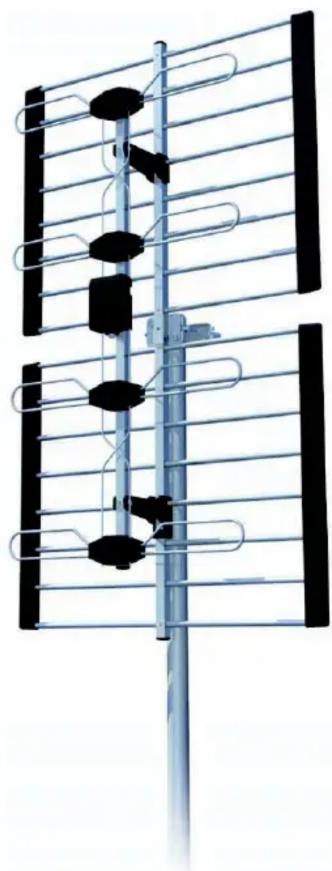

Pasivní venkovní anténa pro digitální vysílání
SDA 630
Charakteristika
Špičkový příjem digitálního i analogového pozemního vysílání v pásmu UHF
Vysoká citlivost a odolnost proti rušení
Použití kvalitních materiálů odolávajících povětrnostním vlivům
Důmyslná skládací konstrukce pro velmi snadnou instalaci
Robustní provedení
Vestavěný symetrizační člen
F-konektor pro připojení kabelu s minimem ztrát
Technická data
Frekvenční rozsah: UHF 470\~862 MHz
Kanály: 21–69
Zisk: 11 dB
Impedance: 75 Ω
Předozadní poměr: 24 dB
Počet prvků: 20
Polarizace: Horizontální
Dosah: 75 km
Konektor: F-konektor
Instalace
Po rozbalení si překontrolujte kompletnost antény.
Při sestavování a instalaci antény postupujte podle přiloženého návodu.
Přestože montáž antény je velmi jednoduchá, doporučujeme Vám obrátit se na specializovanou firmu z důvodu dosažení
nejlepšího příjmu a možného úrazu při práci ve výškách.
Anténu nainstalujte tam, kde předpokládáte signál vysílače a směrové nastavení provádějte jejím pomalým pootáčením směrem k vysílači.
Kovové předměty (elektrické vedení, komíny atp.) v bezprostřední blízkosti antény mohou způsobovat nežádoucí rušení.
Jestliže je příjem nedostatečný, přemístěte anténu na jiné vhodné místo.

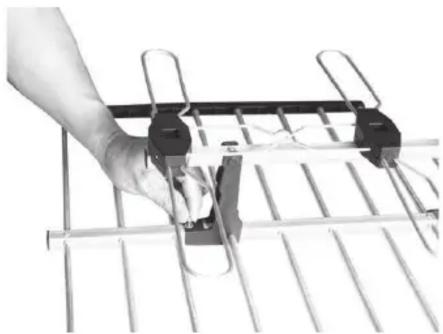

1. Instalace vzpěry
Vytáhněte vzpěru do svisle polohy a zajistěte ji přiloženým šroubem – viz obrázek níže.
Pasivní venkovní anténa pro digitální vysílání
SDA 630

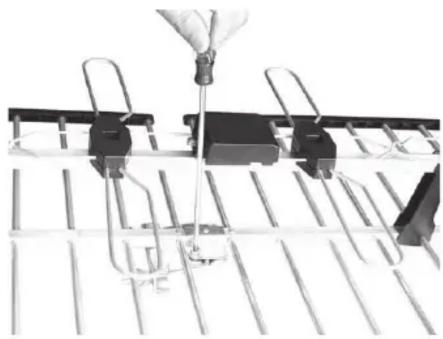

2. Instalace držáku
Čtvercový držák nasadte zespoda na hlavní ráhno antény a přišroubujte jej.
3. Instalace vodotěsné krytky a konektoru F na koaxiální kabel
a) Ustřihněte konec přiložené gumové krytky, jak je naznačeno na obrázku.
b) Krytkou protáhněte koaxiální kabel.
c) Na koaxiální kabel nainstalujte konektor F – viz obrázek níže.
Pasivní venkovní anténa pro digitální vysílání
SDA 630

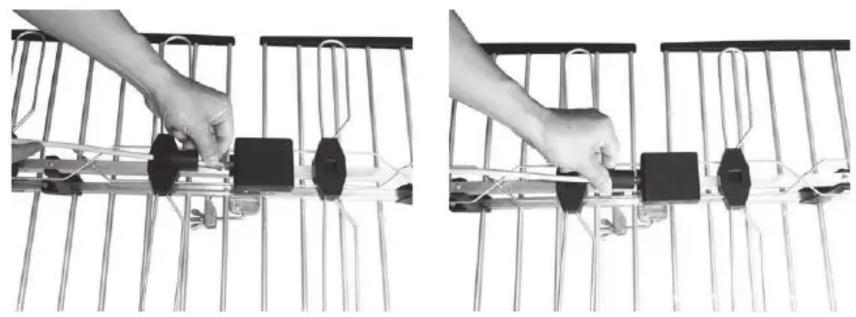

4. Připojení koaxiálního kabelu
Koaxiální kabel připojte k instalační krabičce na anténě a poté přes spoj přetáhněte vodotěsnou krytku – viz obrázky níže.

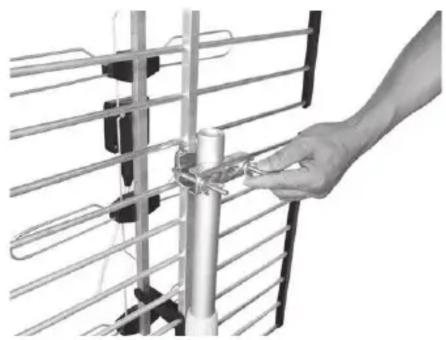

Na anténní stožár nasadte úchyt a pevně jej přišroubujte – viz obrázek níže.
Pokyny a informace pro nakládání s použitým obalem
Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.
Změny v textu, designu a specifikací můžou nastat bez předchozího upozornění a vyhrazujeme si právo na jejich úpravu.
