NÁVOD K OBSLUZE SDA-500 SENCOR

Aktivní venkovní anténa pro příjem DVB-T a T-DAB

Návod k použití

Aktivní venkovní anténa pro příjem DVB-T a T-DAB

SDA 500

DŮLEŽITÉ BEZPEČNOSTNÍ PODMÍNKY

SYMBOL BLESKU UMÍSTĚNÝ V RÁMEČKU TVOŘENÉM ROVNOSTRANNÝM TROJÚHELNÍKEM UPOZORŇUJE UŽI- VATELE NA EXISTENCÍ NEIZÓLOVANÉHO „NEBEZPEČNÉHO NAPĚTÍ” UVNITŘ PŘÍSTROJE, KTERÉ MŮŽE MÍT TAKO- VOU INTENZITU, ŽE MŮŽE ZPŮSOBIT ÚRAZ ELEKTRICKÝM PROUDEM.

SYMBOL VYKŘÍČNÍKU UMÍSTĚNÝ V RÁMLČKU TVOŘENÍM ROVNOSTRANNÝM TROJÚI IELNÍKEM UPOZORŮNUJE UŽIVATELE NA EXISTENCÍ DŮLEŽITÝCH POKYNŮ PRO OBSLUHU A ÚDRŽBU (SERVIS) V DOKUMENTACI, KTERÝ JE SOUČÁSTÍ PŘÍSLUŠENSTVÍ PŘÍSTROJE.

NEVYSTAVUJTE PŘÍSTROJ PŮSOBENÍ KAPAJÍCÍ NEBO STRÍKAJÍCÍ VODY A NEPOKLÁDEJTE NA PŘÍSTROJ PŘEDMĚTY NAPLNĚNĚ TEKUTINOU (NAPŘÍKLAD VÁZY).

JAKO ODPOJOVACÍ ZAŘÍZENÍ SE POUŽIVÁ KONEKTOR PŘÍSTROJE, KTERÝ MUSÍ Z TOHOTO DŮVODU ZŮSTAT SNADNO DOSTUPNÝ.

PAMATUJTE NA TO, ABYSTE PŘED ODPOJENÍM NAPÁJECÍHO KABELU ZE ZADNÍ STRANY PŘÍSTROJE VŽDY NEJPRVO ODPOJILI ZÁSTRČKU ZE SÍTOVĚ ZÁSUVKY.

NA ZAŘÍZENÍ SE NESMÍ UMÍSTIT OTEVŘENÝ PLAMEN, NAPŘ. HOŘÍCÍ SVIČKA.

VAROVÁNÍ:

ABYSTE PŘEDEŠLI NEBEZPEČNÍ VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM, NEVYSTAVUJTE PŘÍSTROJ DEŠTI ANI VLHKOSTI. NIKDY SE NEPOKOUŠEJTE OTEVÍRAT SKŘÍNKU PŘÍSTROJE, VEŠKERÉ OPRAVY PŘENECHEJTE KVALIFIKOVANĚMU SERVISU.

Tento symbol indikuje, že tento výrobek používá pro izolaci nebezpečného silového napětí od uživatelsky přístupných součástí dvojltou izolaci. Při opravě použijte pouze identické náhradní díly.

1. Přečtete si pokyny

Všechny bezpečnostní a provozní pokyny byste si měli přečíst předtím, než začnete váš přístroj používat.

2. Uschovejte si pokyny

Bezpečnosní a provozní pokyny byste si měli uschovat pro pozdější použití.

3. Dbejte na varování

Měla by být dodržována všechna varování uvedená na výrobku a v návodu k obsluze.

4. Postupujte podle pokynů

Měli byste postupovat podle všech provozních pokynů.

5. Čištění

Před čištěním odpojte tento přístroj ze síťové zásuvky. Nepoužívejte tekuté čistící prostředky nebo čistící prostředky ve spreji. Pro čištění používejte navlhčený hadřík.

6. Příslušenství

Používejte pouze výrobcem stanovené příslušenství, protože jiné než doporučené příslušenství může způsobit nebezpečí.

7. Voda a vlhkost

Nepoužívejte tento výrobek v blízkosti vody – například blízko vany, urnyvadla, kuchyňského dífezu nebo nádob na prádlo; v mokrém suterénu; nebo blízko bazénu apod.

8. Doplňky

Neumistujte tento výrobek na nestabilní podstavec, stojan, konzolu nebo stolek. Výrobek by mohl spadnout a způsobit vážné zranění dětem nebo dospělým, nebo by se mohl vážně poškodit. Použivje te výrobek jen s podstavcem, stojanem nebo stolkem doporučeným výrobcem nebo prodávaný společně s přístrojem. Jakákoliv montáz výrobku musí být prováděna podle pokynů výrobce a mělo by být použito montážní příslušenství doporučené výrobcem.

9. Odvětrávání

Výřezy a otvory v přístroji sloužik odvětrávání a zajištění spolehlivého provozu přístroje a jeho ochrany proti přeníhátú – lyto otvory nesmí být blokovány nebo zakrývány. Otvory nesmí být nikdy blokovány umístováním přístroje na postel, pohovku, rohož nebo jiný podobný povrch. Tento přístroj by neměl být umístován do uzavřeného prostoru, jako je např. knihov na nebo polička, rebude-li zajištěno řádné odvětrávání nebo dodržovány pokyny výrobce. Větrání nesmí být ormezováno

Aktivní venkovní anténa pro příjem DVB-T a T-DAB

SDA 500

přikrytím větracích otvorů předměty, jako jsou noviny, ubrusy, záclony apod.

10. Zdroje energie

Tento přístroj smí byt napájen pouze ze zdroje energie, který je uveden na typovém štítku. Pokud si nejste jisti parametry zdroje energie ve vaší domčnosti, obratte se na vašcho prodcje nebo místní energetickou společnost. Přístroje určené pro provoz na baterie nebo jiné zdroje napájení – viz návod k použití.

11. Uzemnění nebo polarizace

Tento výrobek může být vybaven polarizovanou zástrčkou pro střídavý proud (zástrčka s jednim širšim hrotem oproti ostatním). Tuto zástrčku je možno připojit do sílové zástrčky pouze jedním způsobem. Jedná se o bezpečnostní opatření. Pokud zástrčka zcela nepasuje do zásuvky, zkuste zástrčku otočit. Pokud zástrčka stále nejde zasunout do vaší zásuvky, obraťte se na kvalifikovaného elektrikáře se žádostí o výměnu sílové zástrčky za vhodný typ. Neblokujte bezpečnostní účel polarizované zástrčky.

12. Ochrana napájecího kabelu

Sítové napájecí kabely by měly být vedený tak, aby po nech nebyl možno šlapat, nebo aby na nich nebo pod ními nebyly umístěny žádné předměty – přitom je třeba dbát zvýšené pozornosti zejména u kabelů v zástrčkách, zásuvkách a místech, ktrć vystupují z přístroje.

13. Uzemnění venkovní antény

Je-li připojena venkovní anténa nebo kabelový systém, zajistěte, aby byla anténa nebo kabelový systém uzemněn tak, aby byla poskytnuta určitá ochrana proti napětovým špičkám a vytvořeným statickým nábojům.

Bouřka s blesky

Pro zvyšení ochrany během bouřky ne blesky nebo v případě, že nebudete přístroj delší dobu použivat, odpojte síťový napájecí kabel ze sílové zásuvky a odpojte antiční nabo kabelový systém. Předejdete tak možnosti poškození přístroje v důsledku atmosřírické elektríny nebo rázů na napájecím vecení.

14. Elektrické vedení

Systém venkovní antény by neměl být umistěn v blizkosti venkovního vedení nebo jiných elektrických osvětlovacích nebo napájecích obvodů, nebo tam, kde může dojít k pádu do takových elektrických vedení nebo obvodů. Při instalaci venkovního anténního systému byste měli být velmi opatrní, abyste se nedotkli takových elektrických vedení nebo obvodů, jelikož by to mohlo mil smrtelné následky.

15. Vniknutí předmětů a tekutiny

Nikdy nestrikje to dohoto přístroje prostřednictvím otvorů žadné předměty, jelikož by se mohly dotknout bodů s nebezpečným napětlím nebo zkratovat části, které by mohly zapřičinit požár nebo úraz elektrickým proudern. Nikdý do tohoto přístroje nelijte tekutiny.

16. Opravy

V Zádném pípadě senepokušejte opravoval tento přístroj vlastními silami, prolože po očevření skíně nebo odstranění krylů byste se mohli vystavit nebezpečnému napětí nebo jinému nebezpečí. Opravy a údržbu svěřte kvalifi kovaným servisním technikům.

17. Poškození vyžadující opravu

Za následujících podmínek odpojte přístroj ze síťové zásuvky a obratte se na kvalífi kovaný servis: A) Pokud je poškozen napájecí kabel nebo jeho zástrčka.

B) Pokud byla na prístroj vylita tekutina nebo došlo ke vniknutí předmětů do prístroje.

C) Pokud byl přístroj vystaven dešti nebo vodě.

D) Pokud přístroj nepracuje normálně podle návodu k obsluze. Nastavujte pouze ly prvky, které jsou popsány v návodu k obsluze, jelikož nesprávné nastavení jiných prvků může mít za následek poškození a bude často vyžadovat rozsáhlou opravu kvalifi kovaným technikem, pro obnovení normálního provozu přístroje.

E) Pokud vám přístroj spadl na zem nebo byl jakýmkoli jiným způsobem poškozen.

F) Pokud prístroj vykazuje zřetelnou změnu chování, znamená to, že je vyžadována oprava.

18. Montáž na stěnu nebo pod strop

Přístroj by měl být namontován na stěnu nebo strop pouze způsobem, který doporučuje výrobce.

19. Vysoká teplota

Tento přístroj musí být umístěn mimo zdroje tepla, jakými jsou např. radiátory, konvektory, kamna nebo podobná zařízení (včetně zesilovačů) produkující teplo.

NÁVOD PRO INSTALACI

Anténa pro přijem programů pozemní digitální TV (DVB-T) a digitálního rozhlasu (T-DAB).

Vestavěný zesilovač pro kvalitní příjem v pásmech VHF a UHF na místech s kritickou úrovní signálu digitální TV.

Možnost nasměrování antény v rozsahu 0 – 360°, a to jak horizontální tak i ve vertikální rovině.

Plochá sestava využivající současné znalosti v oboru zlepšuje příjem digitálních i analogových signálů.

Aktivní venkovní anténa pro příjem DVB-T a T-DAB

SDA 500

Možnost instalace na stěnu, na složár, popř. na zábradli (balkónu).

Odolnost proti povětrnastním vlivům: vodovzdorné provedení odolné vůči působení UV záření.

Součástí dodávky je montážní sada pro instalaci antény mimo místnosti.

Rozsah přijímané frekvence

VI IF: III. TV pásmo (174 - 230 MHz) (T-DAB a DVB-T)

UHF: IV, A V. TV pásmo (470 - 862 MHz) (DVB-T)

Výstup: max. 100 dB/μV

Impedance: 75 Ω

Napájení: 220 - 240 V \~ / 6 V = / 100 mA

Konektory: typ F

Zesílení:

VHF: max. 30 dB

UHF: max. 25 dB

Poznámka:

- Během bouřky přístroj nepoužívejte a vypněte jeho napájení.

- Pokud přístroj nepouživáte, nebo když jej nebudete použivat po delší dobu, přístroj vypněte a odbojte od sitové zásuvky.

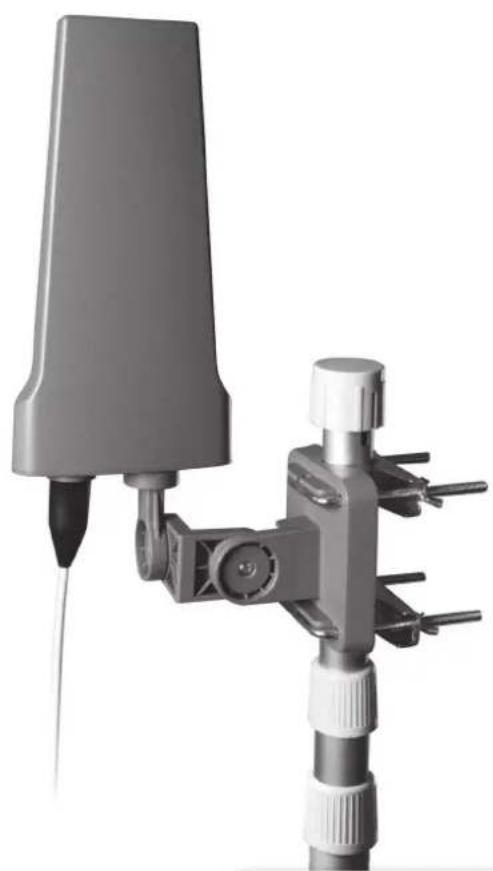

Pro instalaci na stožár použijte svorníky ve tvaru „U“. Seňdle držák antény a zajistěte dotažením šroubů.

Pro otáčení anténou ponechejte cca 1 metr volného anténního napájcče upevněného ke stožáru cca 0,5 metru pod anténou.

B. Instalace na stěnu C. Instalace na zábradlí (balkónu)

Pro instalaci na stěnu vyvrtejte do stěny otvory s rozteči odpovídající otvorům v držáku antény o průměru hmoždinek. Do vyvrtaných otvorů vložte plastové hmoždinky a potom příšroubujte držák antény ke stěně, dotažením šroubů.

Pro upevnění antény k zábradlí balkónu použijte svorníky ve tvaru „U“. K zábradlí přípevněte držák antény a po nasměrování antény dotáhněte všechny šrouby. něného ke stožáru cca 0,5 metru pod anténou.

Aktivní venkovní anténa pro příjem DVB-T a T-DAB

SDA 500

1. Upevnění krytu proti vniknutí vody

K výstupnímu konektoru antény připojte anténní napáječ a zajistěte jej.

Potom k anténě upevněte kryt ochrany proti vniknutí vody.

2. Připojení a použití antény

Volný konec kabelu anténního napáječe připojte ke konektoru ANT IN set-top boxu a připojte výstup ze set-top boxu k televizoru. Potom k set-top boxu připojte konektor kabelu síťového adaptéru a vložte síťový adaptér do síťové zásuvky.

Volný konec kabelu anténního napáječe připojte k anlěnní zásuvce televizoru a potom k televizoru připojte zdroj jeho napájení (sítový kabel nebo sítový adaptér – viz návod k oosluze televizoru). Pro napájení antény aktivujte prostřednictvím nabídky televizoru funkci napájení externí aktivní antény.

Volný konec kabelu anténního napáječe připojle ke konekloru ANT IN set-top boxu a pro napájení antény aktivujte prostřednic tvím nabídky set-top boxu funkcí napájení externí aktivní antény. Výstup ze set-top boxu připojle k televizoru.

3. Nasměrování antény

Vertical

Podle polarity přijí- maného signálu je nutné nasměrová- ní antény v horizontál- ní nebo vertikální rovině.

Aktivní venkovní anténa pro příjem DVB-T a T-DAB

SDA 500

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITYM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech arebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí byt prídány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklací předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátít svě výrobky místnímu prodejci pri koupi ekvivalentního nového produktu. Správnou likvidaci tohoto

produktu pomůžete zachovat cenné přirodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyzádejte od místního úřadu nebo nejolížšho sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národnimi předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Cheele-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způ sobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek je v souladu s požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.
