NÁVOD K OBSLUZE SDA-600 SENCOR
Pasivní venkovní anténa pro digitální vysílání
Návod k použití

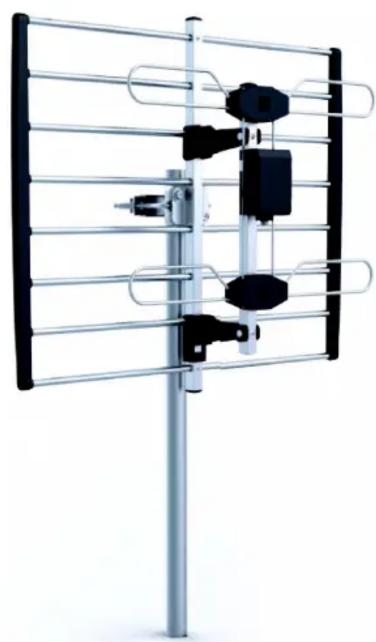

Pasivní venkovní anténa pro digitální vysílání
SDA 600
Charakteristika
Špičkový příjem digitálního i analogového pozemního vysílání v pásmu UHF
Vysoká citlivost a odolnost proti rušení
Použití kvalitních materiálů odolávajících povětrnostním vlivům
Důmyslná skládací konstrukce pro velmi snadnou instalaci
Robustní provedení
Vestavěný symetrizační člen
F-konektor pro připojení kabelu s minimem ztrát
Technická data
Frekvenční rozsah: UHF 470\~862 MHz
Kanály: 21–69
Zisk: 9 dB
Impedance: 75 Ω
Předozadní poměr: 24 dB
Počet prvků: 10
Polarizace: Horizontální
Dosah: 75 km
Konektor: F-konektor
Instalace
Po rozbalení si překontrolujte kompletnost antény.
Při sestavování a instalaci antény postupujte podle přiloženého návodu.
Přestože montáž antény je velmi jednoduchá, doporučujeme Vám obrátit se na specializovanou firmu z důvodu dosažení
nejlepšího příjmu a možného úrazu při práci ve výškách.
Anténu nainstalujte tam, kde předpokládáte signál vysílače a směrové nastavení provádějte jejím pomalým pootáčením směrem k vysílači.
Kovové předměty (elektrické vedení, komíny atp.) v bezprostřední blízkosti antény mohou způsobovat nežádoucí rušení.
Jestliže je příjem nedostatečný, přemístěte anténu na jiné vhodné místo.

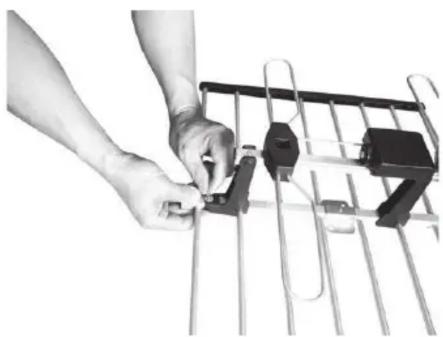

1. Instalace vzpěry
Vytáhněte vzpěru do svislé polohy a zajistěte ji křídlovou maticí – viz obrázek níže.
Pasivní venkovní anténa pro digitální vysílání
SDA 600

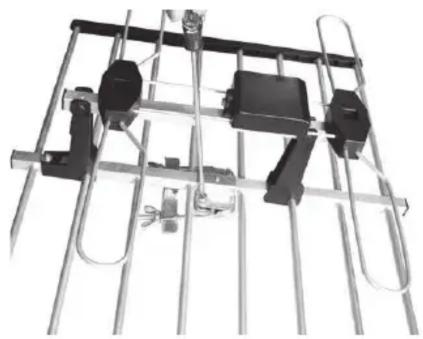

2. Instalace držáku
Čtvercový držák nasadte zespoda na hlavní ráhno antény a přišroubujte jej.
3. Instalace vodotěsné krytky a konektoru F na koaxiální kabel
a) Ustřihněte konec přiložené gumové krytky, jak je naznačeno na obrázku.
b) Krytkou protáhněte koaxiální kabel.
c) Na koaxiální kabel nainstalujte konektor F.
Pasivní venkovní anténa pro digitální vysílání
SDA 600
4. Připojení koaxiálního kabelu
Koaxiální kabel připojte k instalační krabičce na anténě a poté přes spoj přetáhněte vodotěsnou krytku – viz obrázek níže.

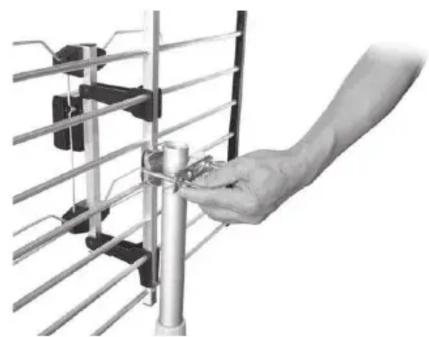

Na anténní stožár nasadte úchyt a pevně jej přišroubujte – viz obrázek níže.
Pokyny a informace pro nakládání s použitým obalem
Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.
Změny v textu, designu a specifikací můžou nastat bez předchozího upozornění a vyhrazujeme si právo na jejich úpravu.
