NÁVOD K OBSLUZE SDA-610 SENCOR

Pasivní venkovní anténa pro digitální vysílání

Návod k použití

N

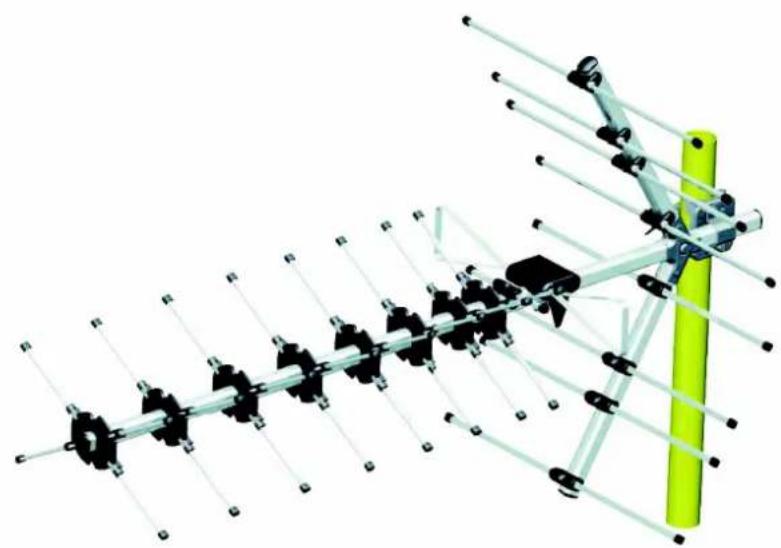

Pasivní venkovní anténa pro digitální vysílání

SDA 610

Charakteristika

Špičkový příjem digitálního i analogového pozemního vysilání v pásmu UHF

Vysoká citlivost a odolnost proti rušení

Použití kvalitních materiálů odolávajících povětrnostním vlivům

Robustní provedení

Jednoduchá montáz

Vestavěný symetrizační člen

- konektor pro prípojení kabelu s minimem ztrát

Technická data

Frekvenční rozsah: UHF470\~862 MHz

Kanály: 21–69

Zisk: 12 dB

Impedance: 75 Ω

Předozadní poměr: 25 dB

Počet prvků: 42

Polarizace: Horizontální

Dosah: 95 km

Konektor: F-konektor

Instalace

Po rozbalení si překontrolujte kompletnost antény.

Při sestavování a instalaci antény postupujte podle přiloženého návodu.

Přestože montáž antény je velmi jednoduchá, doporućujeme Vám obrátit se na specializovanou firmu z důvodu dosažení

nejlepšího příjmu a možného úrazu při práci ve výškách.

Anténu nainstalujte tam, kde předpokládáte signál vysílače a směrové nastavení provádějte jejím pomalým pootáčením směrem k vysílači.

Kovové předměty (elektrické vedení, komíny atp.) v bezprostřední blízkosti antény mohou způsobovat nežádoucí rušení.

Jestliže je příjem nedostatečný, přemistěte anténu na jiné vhodné místo.

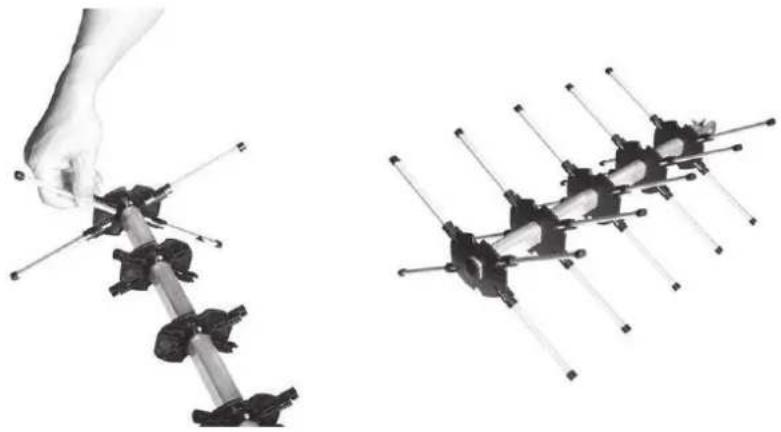

Všechny hlinikové tyčky direktorů zasuňte do plastových držáků – viz obrázky niže.

Pasivní venkovní anténa pro digitální vysílání

SDA 610

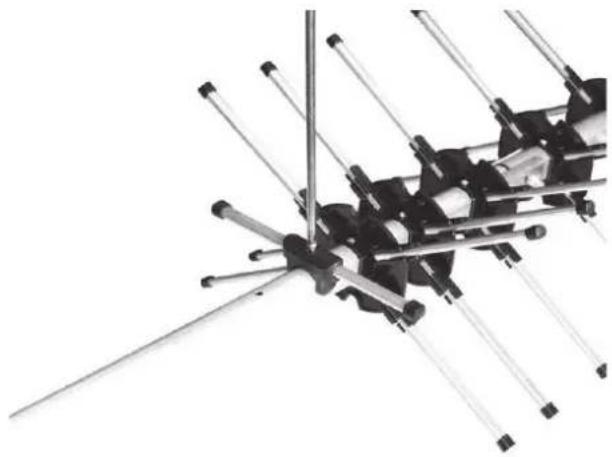

2. Složení ráhna antény

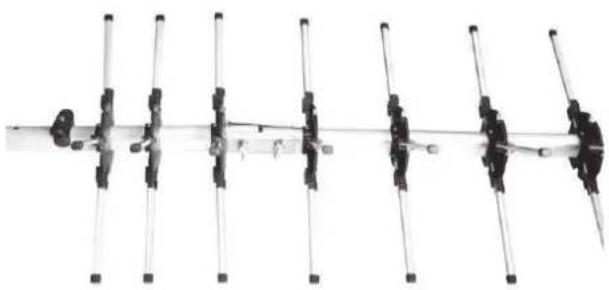

Dvě části rähna antény spojte přiloženými spojkami a šrouby – viz obrázek níže.

K rähnu antény přiložte a příšroubujte hliníkovou tyčku záříče – viz obrázek níže.

Pasivní venkovní anténa pro digitální vysílání

SDA 610

4. Instalace krabičky záříče

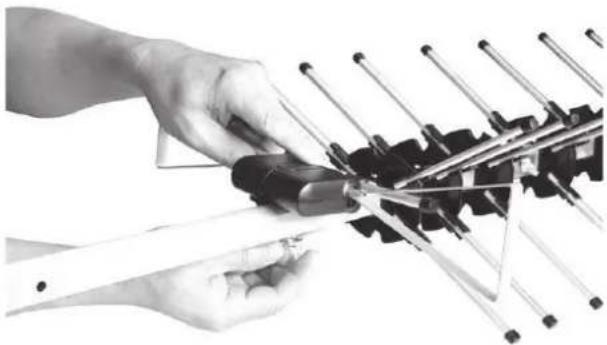

Krabičku záříče přiložte k ráhnu antény a příšroubujte jí k němu přiloženou křídlovou maticl – viz obrázek niže.

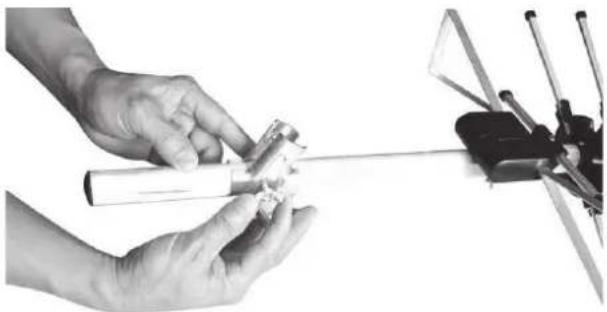

5. Instalace držáků reflektoru

Dva držáky reflektoru přišroubujte k ráhnu antény přiloženou křidlovou maticí – viz obrázek níže.

Pasivní venkovní anténa pro digitální vysílání

SDA 610

C

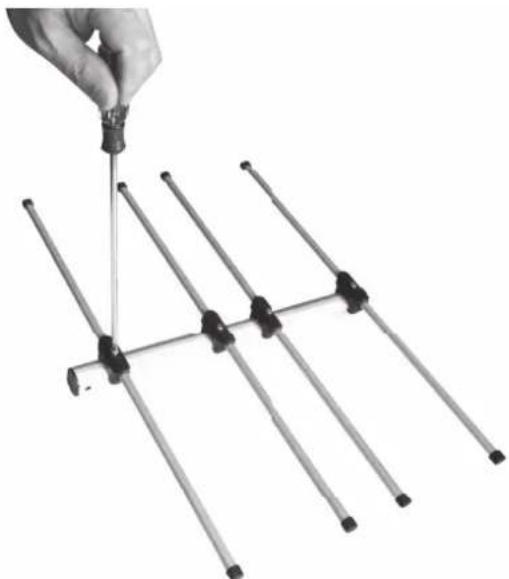

6. Hliníkové tyčky reflektoru

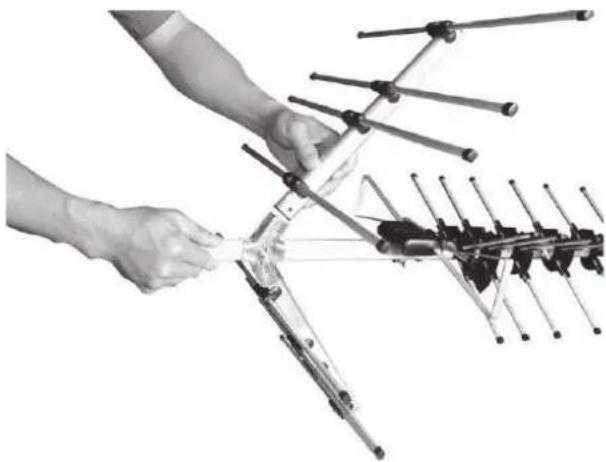

Hlinikové tyčky nasuňte na ráhno reflektoru a příšroubujte je.

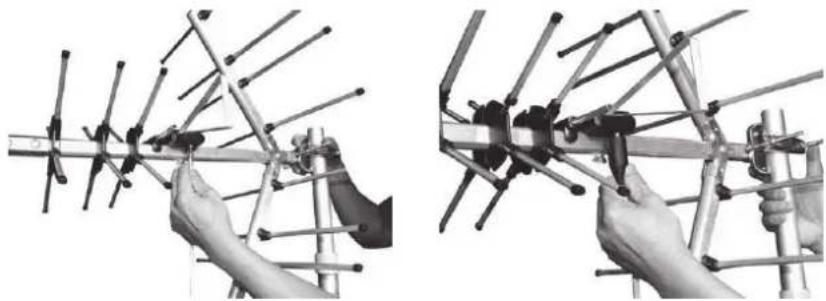

Dva reflektory vložte do držáků reflektoru a poté je přiloženými šrouby přišroubujte – viz obrázek níže.

Pasivní venkovní anténa pro digitální vysílání

SDA 610

8. Instalace anténního úchytu

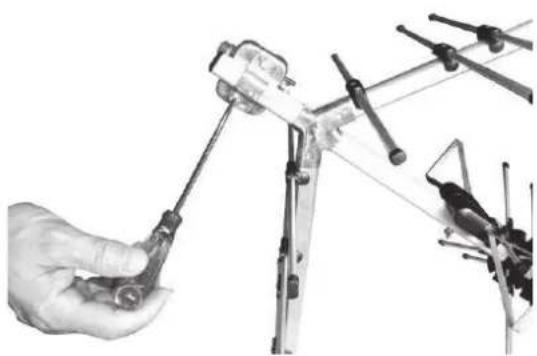

Ráhno antény zasuňte do svorek tvaru Ω a přiloženým šroubem jej přišroubujte – viz obrázek niže.

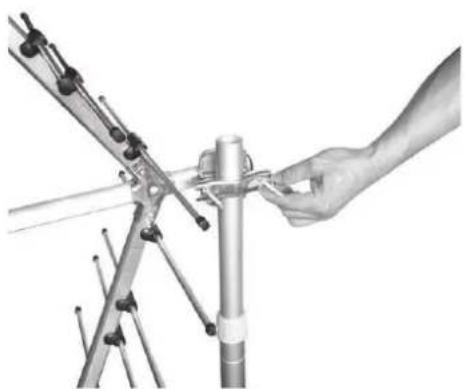

Na anténní stožár nasadte úchyt a pevně jej přišroubujte – viz obrázek níže.

Pasivní venkovní anténa pro digitální vysílání

SDA 610

1. Instalace vodotěsné krytky a konektoru F na koaxiální kabel

a) Ustřihněte konec přiložené gumové krytky, jak je naznačeno na obrázku.
b) Krytkou protáhněte koaxiální kabel.
c) Na koaxiální kabel nainstalujte konektor F – viz obrázek níže.

1. Připojení koaxiálního kabelu

Koaxiální kabel připojte ke krabičce zářiče na anténě a poté přes spoj přetáhněte vodotěsnou krytku – viz obrázek.

Pokyny a informace pro nakládání s použitým obalem

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Změny v textu, designu a specifikací můžou nastat bez předchozího upozornení a vyhrazujeme si právo na jejich úpravu.
