W308STe - Projektor OPTOMA - Bezplatný návod k obsluze

Typ produktu	Projektor
Značka	Optoma
Model	W308STe
Zobrazovací technologie	DLP
Nativní rozlišení	WXGA (1280 x 800)
Jas	2800 ANSI lumenů
Kontrastní poměr	20 000:1
Životnost lampy	Až 10 000 hodin (ekonomický režim)
Projekční poměr	0,52:1 (krátká projekce)
Korekce lichoběžníkového zkreslení	Vertikální ± 40°
Vestavěný reproduktor	2 watty
Video vstupy	HDMI 1.4a, VGA, Composite, S-Video
Audio vstup	3,5mm jack
Audio výstup	3,5mm jack
USB port	USB-A (napájení 1,5 A)
Rozměry (Š x H x V)	31,5 x 22,4 x 12,4 cm
Hmotnost	2,9 kg
Spotřeba elektrické energie	225 W (standardní režim), < 0,5 W v pohotovostním režimu
Napájení	100-240 V AC, 50-60 Hz
Čištění filtru	Omyvatelný vzduchový filtr, každých 500 hodin
Výměna lampy	Model lampy: Optoma BL-FU240A
Provozní teplota	5°C až 40°C
Zabezpečení	Zámek Kensington, heslo

Často kladené otázky - W308STe OPTOMA

Jak vyčistit vzduchový filtr projektoru?

Vzduchový filtr je umístěn na boku projektoru. Opatrně ho vyjměte, umyjte čistou vodou a nechte zcela vyschnout před vložením zpět. Doporučuje se čištění každých 500 hodin.

Jaká je životnost lampy a jak ji vyměnit?

Lampa vydrží až 10 000 hodin v ekonomickém režimu. Pro výměnu si kupte lampu Optoma BL-FU240A, vypněte projektor, odpojte jej, otevřete zadní kryt, vyměňte lampu a v nabídce resetujte počítadlo.

Jak opravit lichoběžníkové zkreslení obrazu?

Použijte vertikální korekci lichoběžníkového zkreslení v nabídce zobrazení projektoru. Ruční nastavení se provádí pomocí směrových tlačítek na dálkovém ovladači.

Jaké jsou dostupné připojení?

Projektor má konektory HDMI, VGA, Composite, S-Video, audio vstup a výstup mini-jack a USB port pro napájení.

Jakou velikost obrazovky mohu s tímto projektorem dosáhnout?

Díky krátkému projekčnímu poměru 0,52:1 získáte obraz o velikosti 100 palců (úhlopříčka) ze vzdálenosti přibližně 1 metr.

Má projektor vestavěný reproduktor?

Ano, je vybaven 2wattovým reproduktorem, dostačujícím pro malou místnost. Pro lepší zvuk použijte audio výstup pro připojení externích reproduktorů.

Jak vyřešit problém 'Žádný signál'?

Nejprve zkontrolujte, zda je zdroj zapnutý a připojený ke správnému portu. Na projektoru vyberte odpovídající zdroj (HDMI, VGA...). Restartujte zdroj i projektor. Ujistěte se, že kabel funguje.

Mohu použít univerzální dálkový ovladač?

Ano, ale budete potřebovat kódy dálkového ovladače pro Optoma. Podívejte se do manuálu nebo na web výrobce. Projektor má infračervený přijímač vpředu.

Jaká je spotřeba elektřiny v pohotovostním režimu?

V pohotovostním režimu je spotřeba nižší než 0,5 wattu.

Jak upevnit projektor na strop?

Použijte kompatibilní stropní montážní sadu. Projektor má na spodní straně upevňovací body (3 šrouby). Dodržujte bezpečnostní vzdálenost a větrání.

NÁVOD K OBSLUZE W308STe OPTOMA

Důležité bezpečnostní instrukce.... 4

Bezpečnostní informace pro funkci 3D....5

Autorských Práv 6

Právní omezení 6

Prohlášení o shodě pro státy EU....7

WEEE 7

ÚVOD 8

Obsah krabice 8

Standardní příslušenství 8

Doplňkové příslušenství 8

Popis produktu....9

Připojení 10

Klávesnice 12

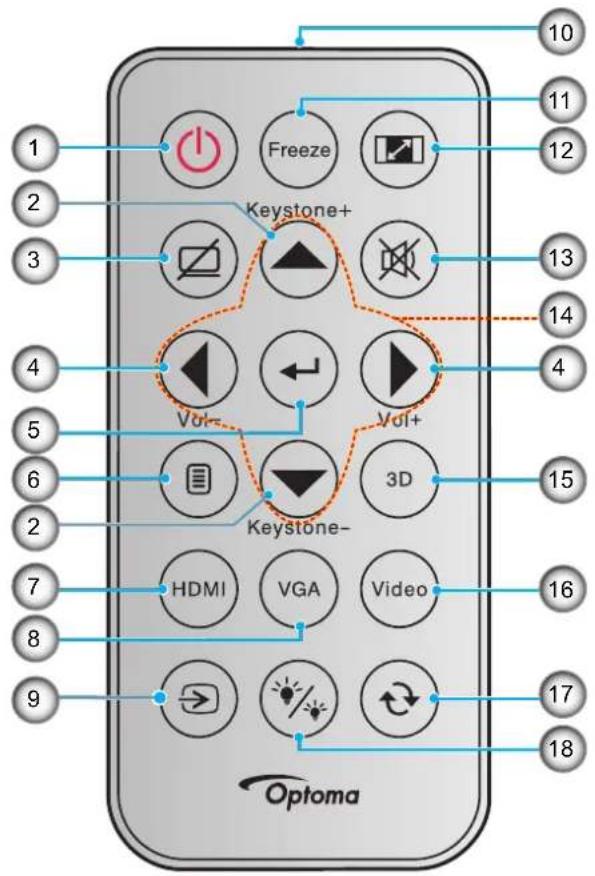

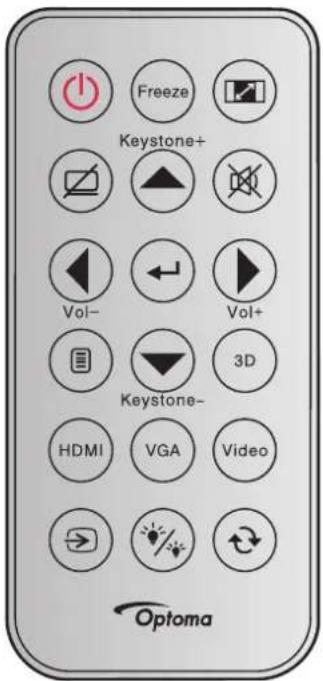

Dálkové ovládání 1 13

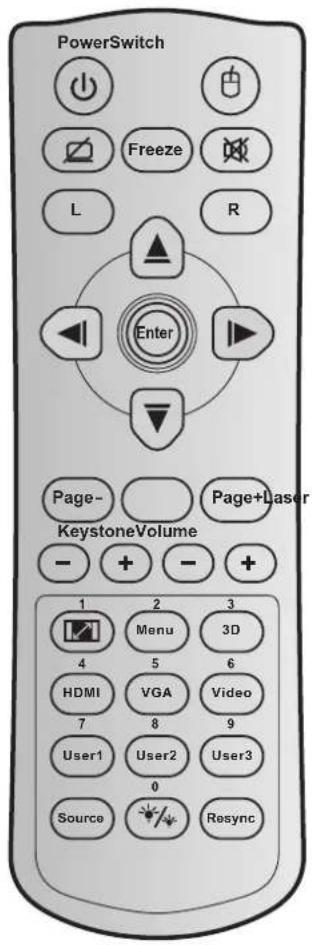

Dálkové ovládání 2....14

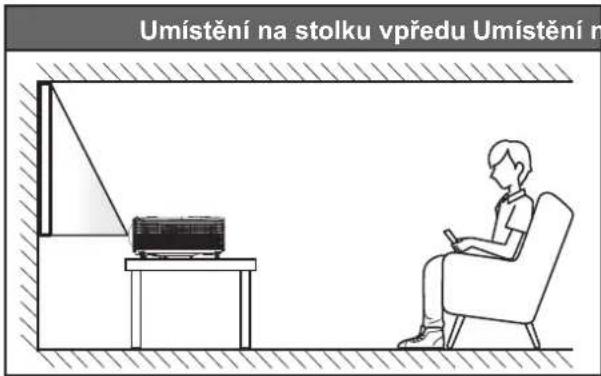

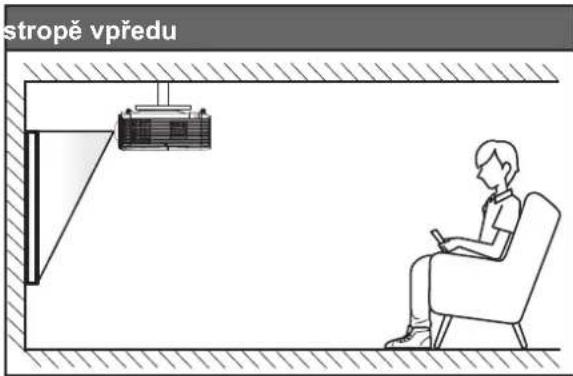

NASTAVENÍ A INSTALACE.... 15

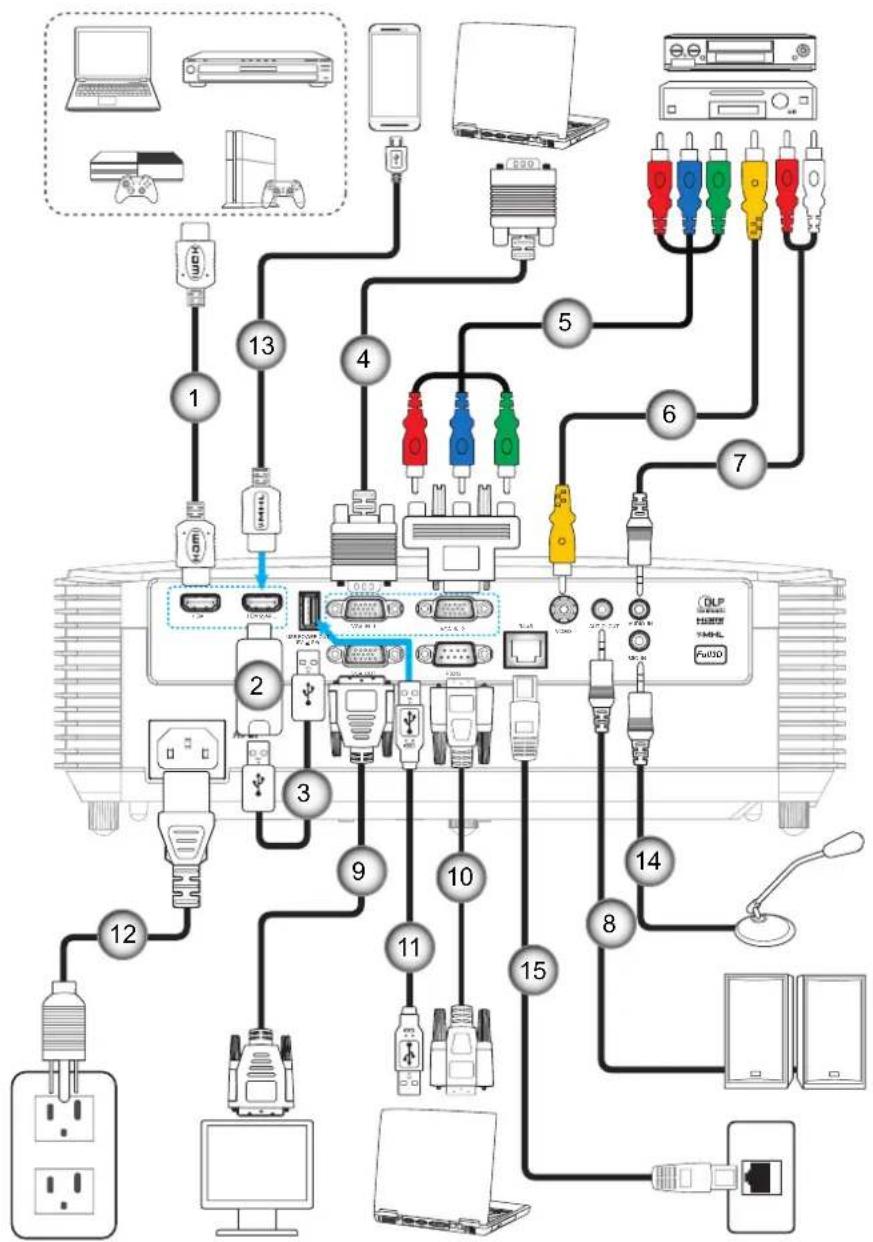

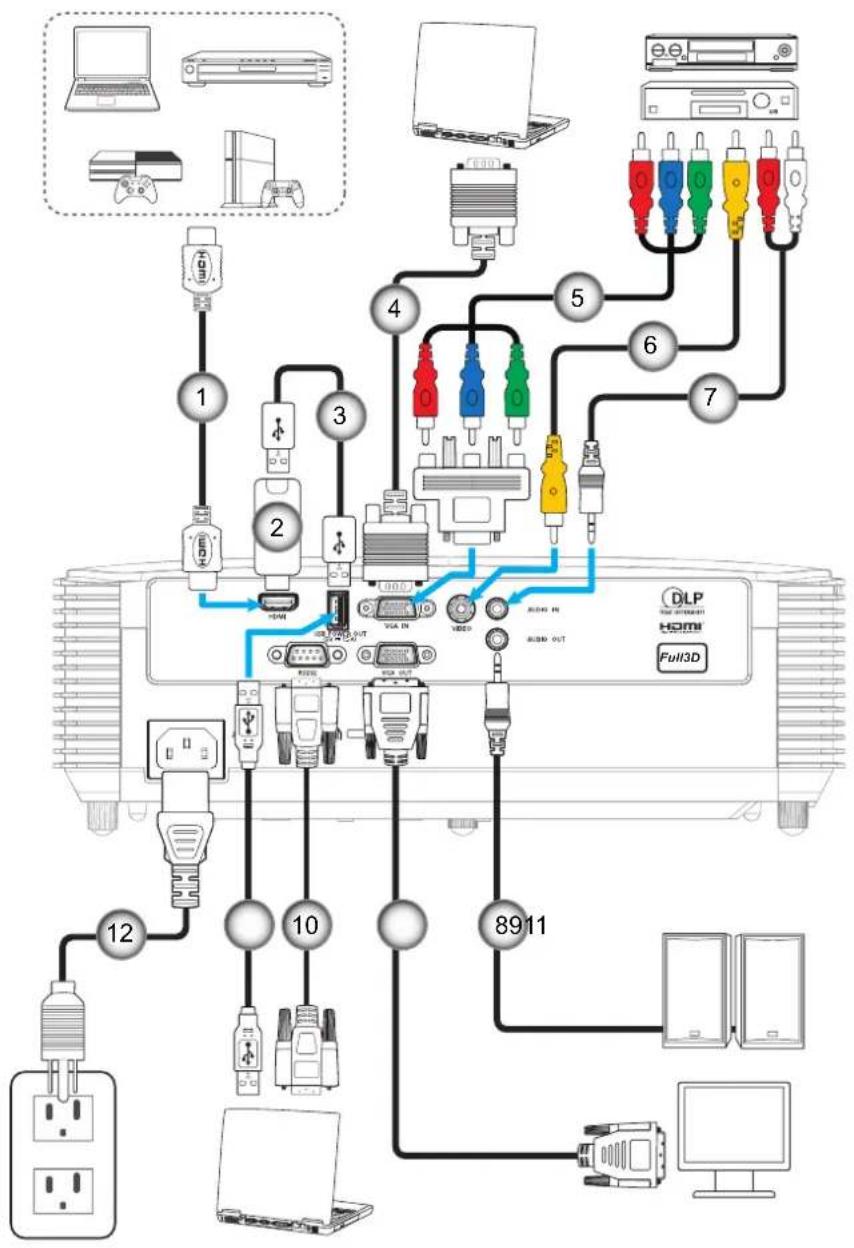

Připojení zdrojů k projektoru.... 17

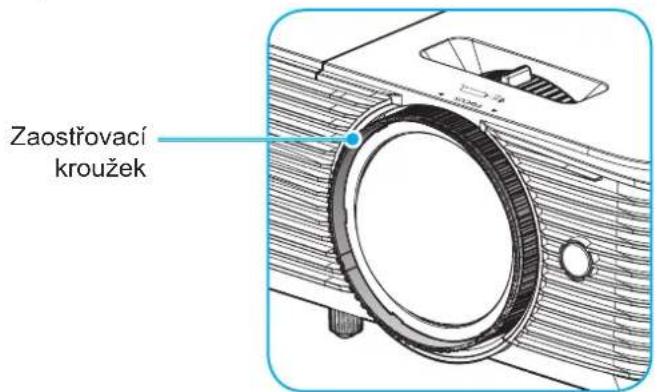

Nastavení promítaného obrazu 20

POUŽÍVÁNÍ PROJEKTORU 23

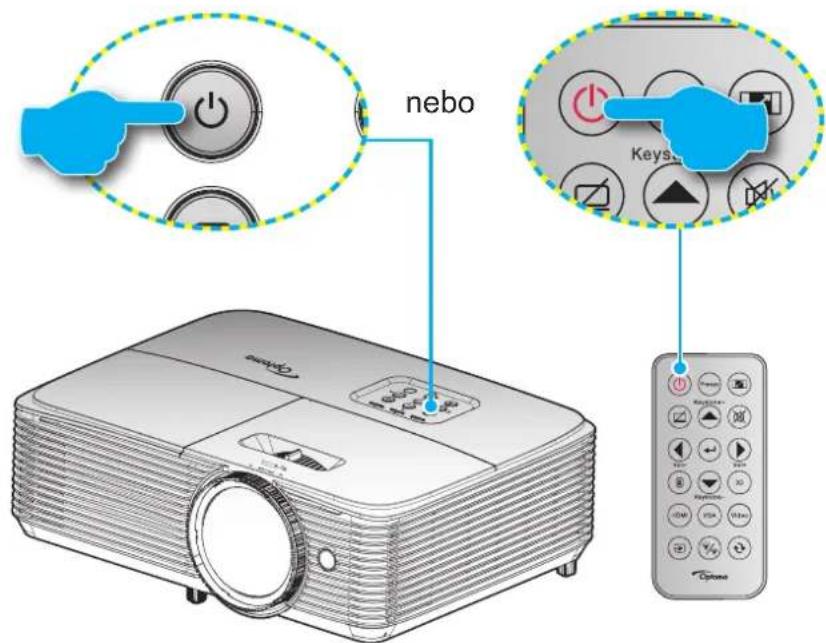

Zapnutí / vypnutí projektoru.... 23

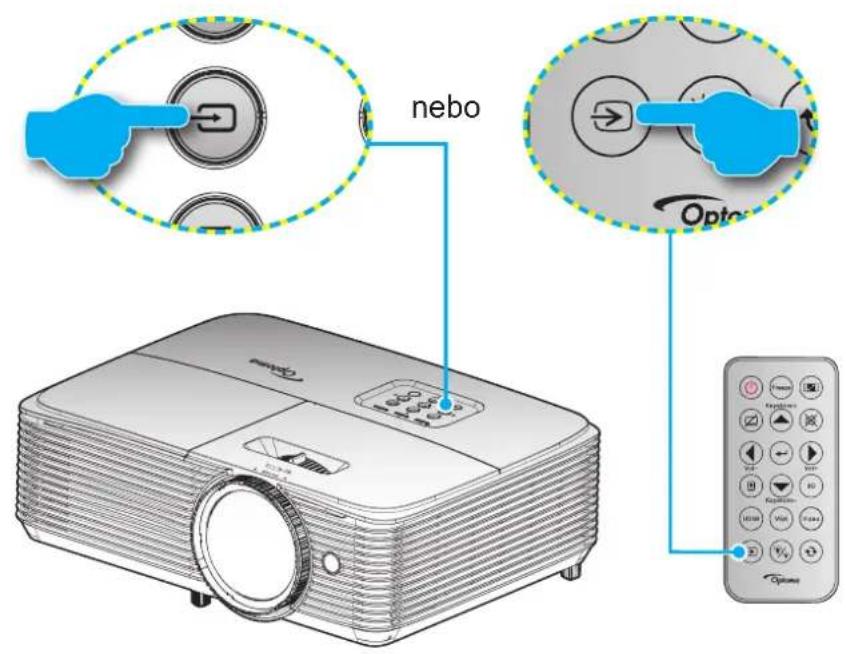

Výběr vstupního zdroje 24

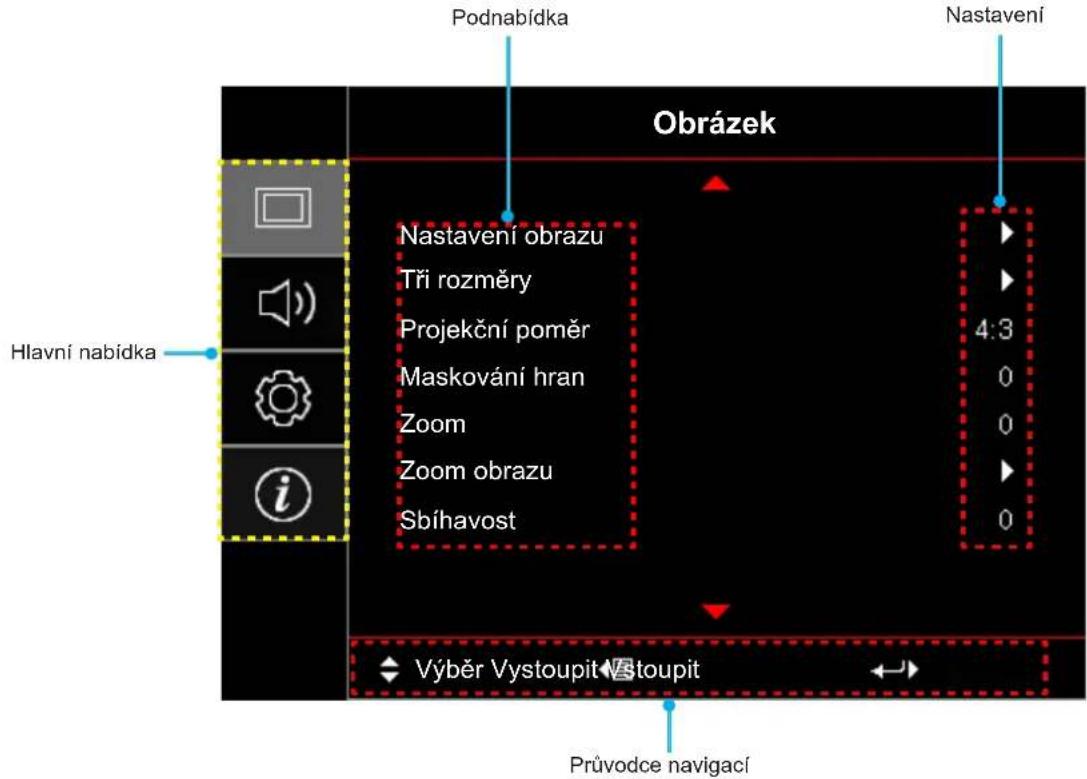

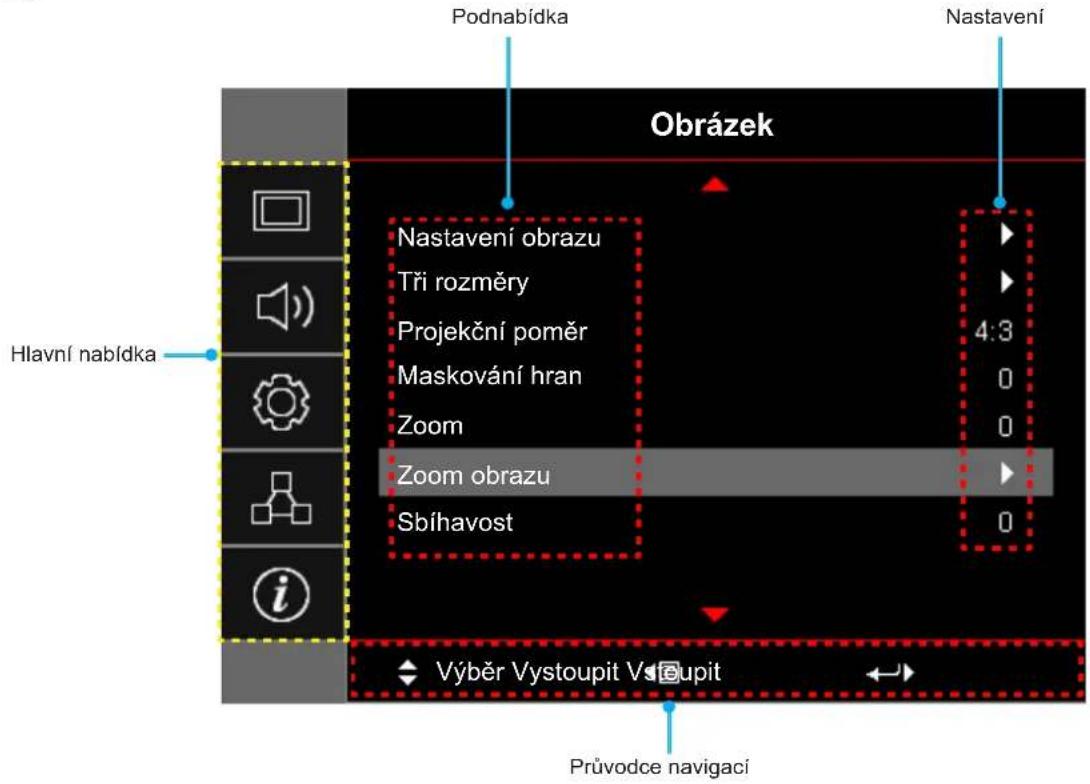

Procházení nabídkou a funkce 25

Strom nabídky OSD....27

Nabídka nastavení zobrazení obrazu.... 36

Nabídka Obrázek 3D....38

Nabídka poměru stran obrazu 39

Nabídka Zobrazení - Maskování hran 42

Nabídka Zobrazení - Zoom 42

Nabídka Zobrazení - Posun obrazu 42

Nabídka Zobrazení - Sbíhavost 42

Nabídka Zvuk - Ztlumit 42

Nabídka Zvuk - Hlasitost 42

Nabídka Vstup zvuku/Mic 42

Nabídka Nastavení - Projekce 43

Nabídka Nastavení - Typ obrazovky.... 43

Nabídka Nastavení - Nastavení lampy 43

Nabídka Nastavení - Nastavení filtru.... 43

Nabídka Nastavení - Nastavení napájení 43

Nabídka Nastavení Zabezpečení 45

Nabídka Nastavení - Testovací vzorek 46

Nabídka Možnosti - Dálkové nastavení 46

Nabídka Nastavení - ID projektoru 46

Nabídka Nastavení - Možnosti 46

Nabídka Setup - Reset 47

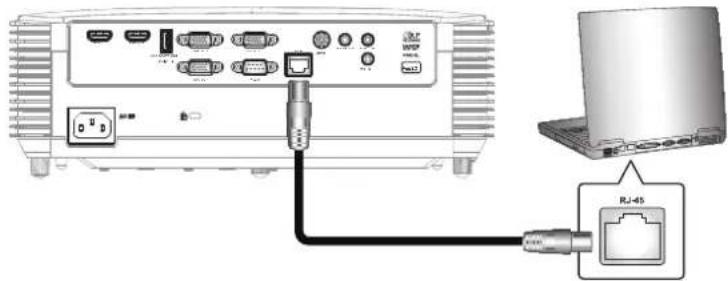

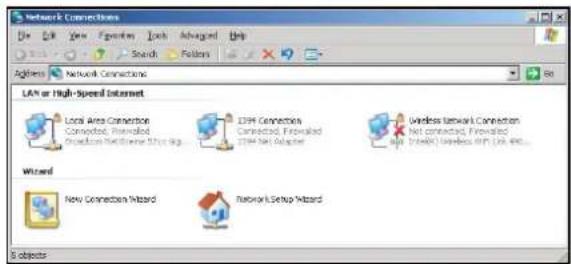

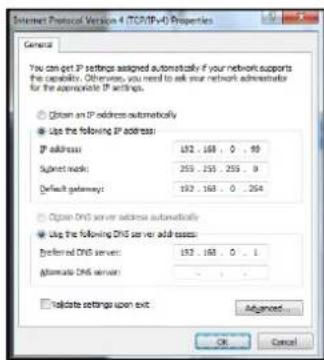

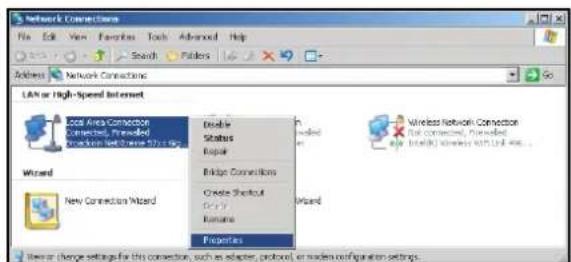

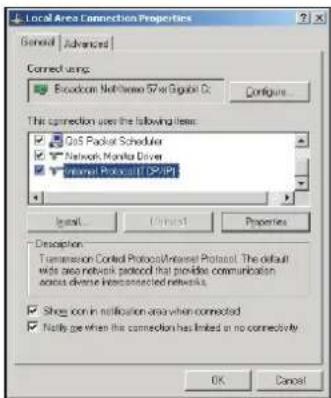

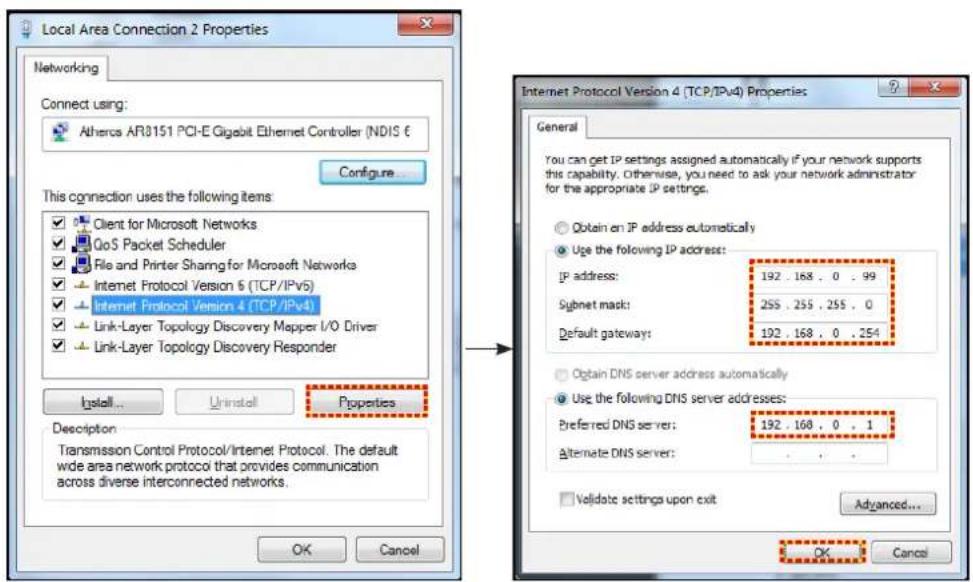

Nabídka Network LAN 48

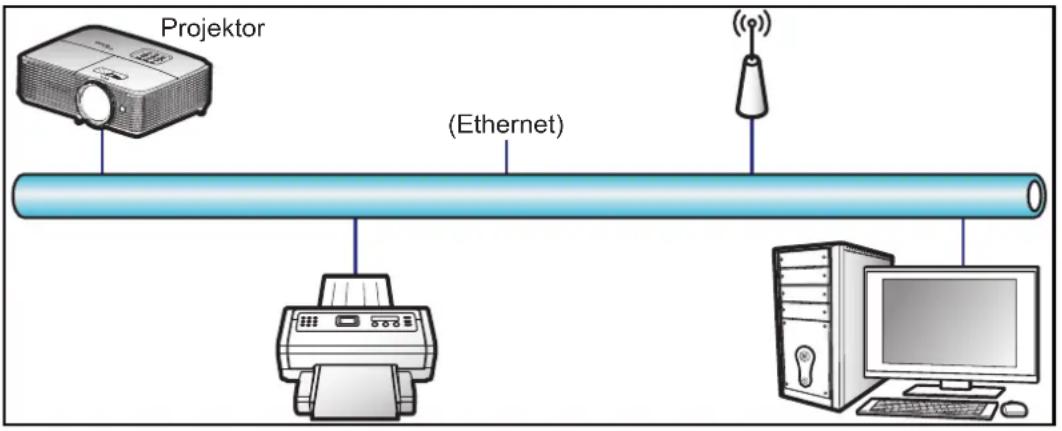

Nabídka Network control 49

Nabídka Nastavení Sít' Control Settings.... 50

Nabídka Info 55

ÚDRŽBA 56

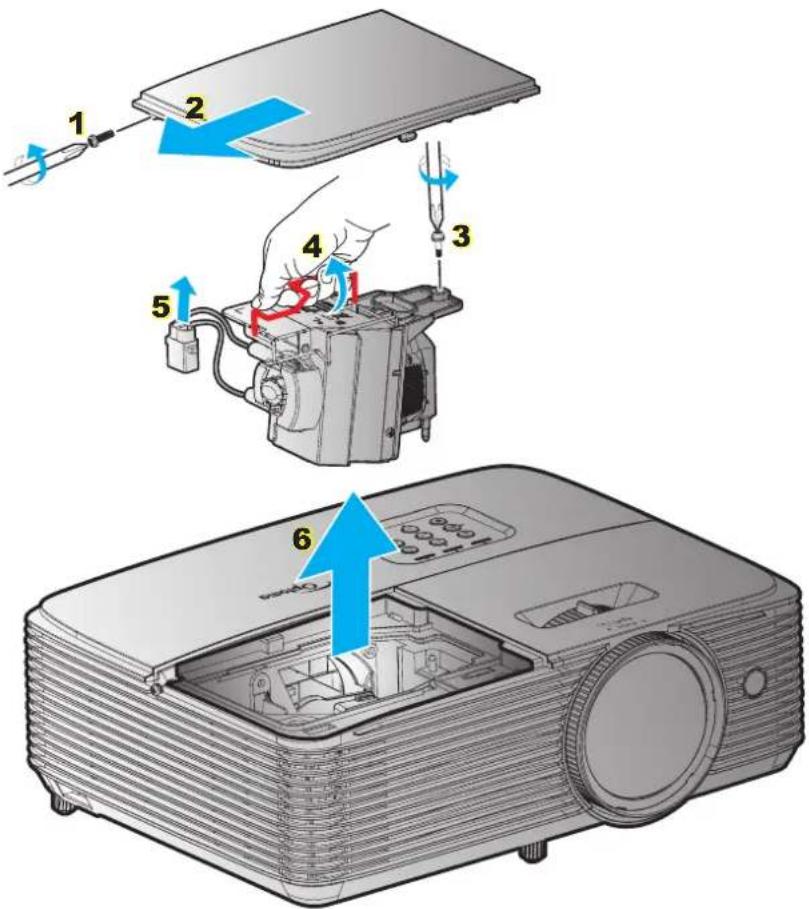

Výměna lampy 56

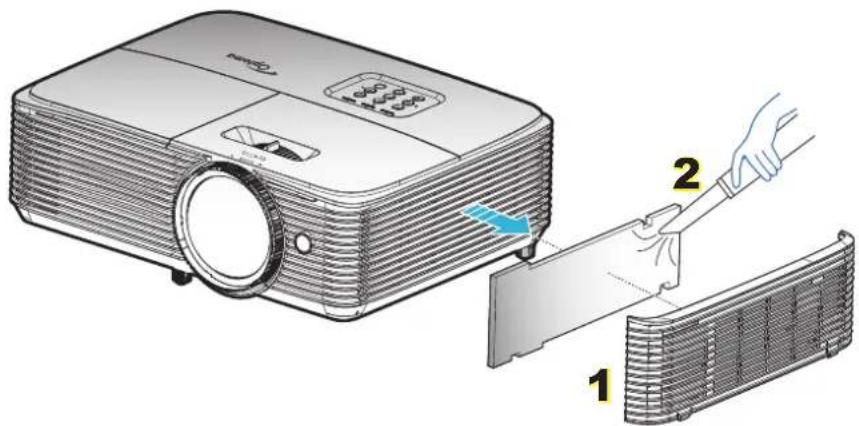

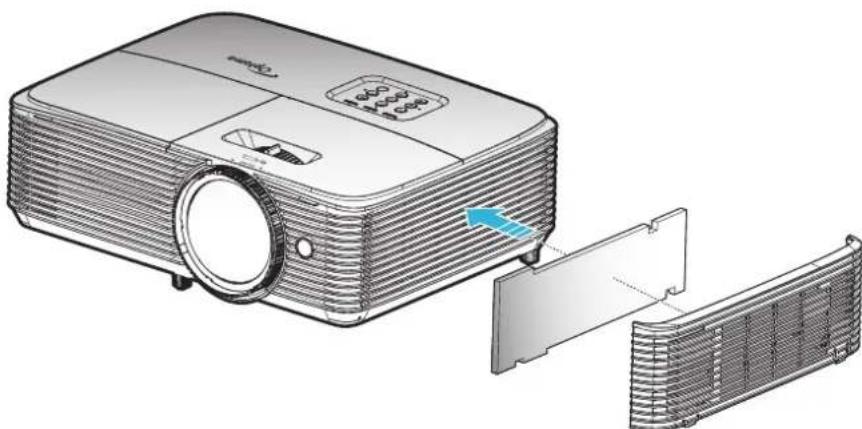

Instalace a čištění prachového filtru 58

DODATEČNÉ INFORMACE 59

Kompatibilní rozlišení 59

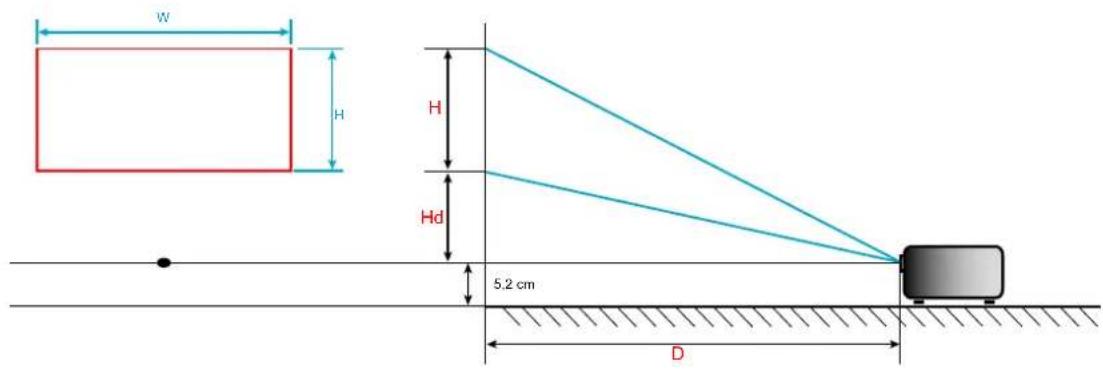

Velikost obrazu a promítací vzdálenost....61

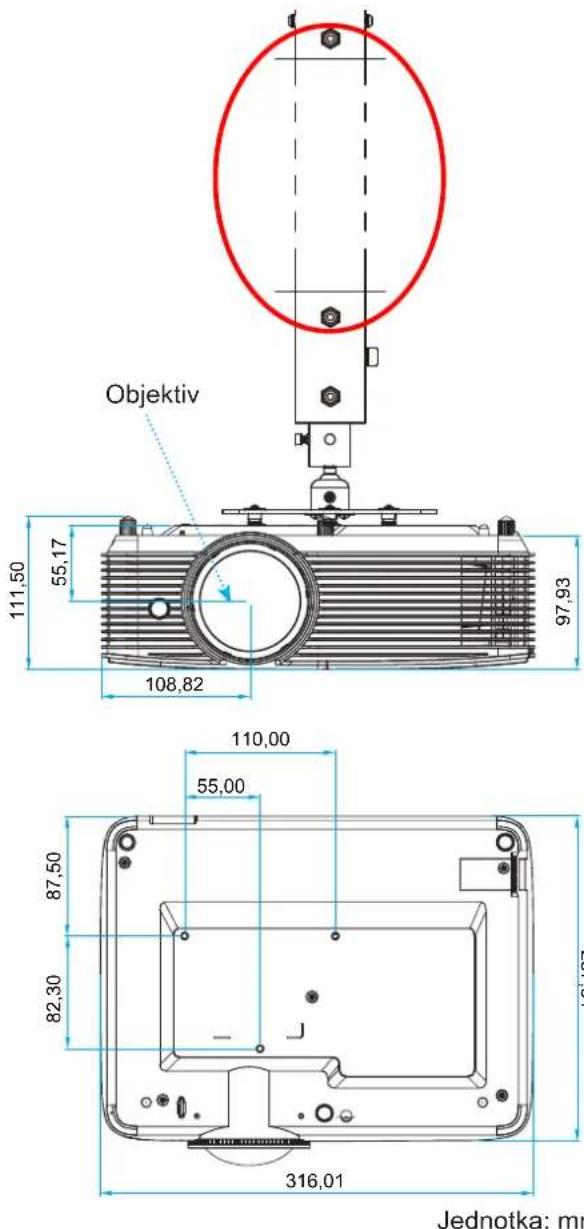

Rozměry projektoru a stropní instalace.... 63

Kódy IR dálkového ovládání 1....64

Kódy IR dálkového ovládání 2....66

Odstraňování problémů 68

Technické údaje....72

Globální zastoupení Optoma....73

BEZPEČNOST

	Kontrolka označená symbolem blesku s šipkou v rovnostranné trojúhelníku má za úkol varovat uživatele na přítomnost neizolovaného „nebezpečného napětí“ v skřínce přístroje, které je dostatečně vysoké pro vyvolání úrazu elektrickým proudem u osob.
	Vykřičník v rovnostranném trojúhelníku má za úkol upozornit uživatele, že v příručkách dodávaných s přístrojem jsou uvedeny pokyny důležité pro provoz a údržbu (servis).

Řidte se prosím všemi výstrahami, varováními a provádějte údržbu podle pokynů v tomto návodu.

Důležité bezpečnostní instrukce

- Nedívejte se upřeně do paprsku, RG2.

Jako u všech zdrojů jasného světla se nedívejte upřeně do přímého paprsku, RG2 IEC 62471-5:2015.

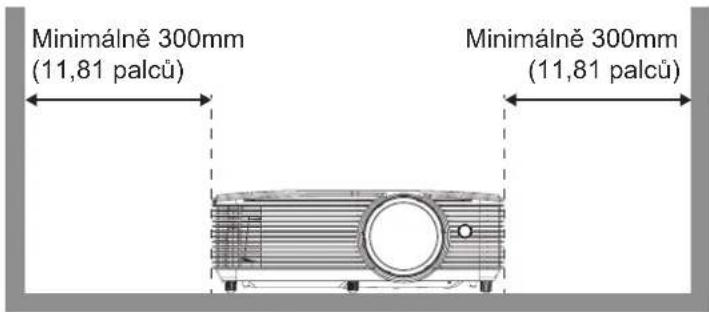

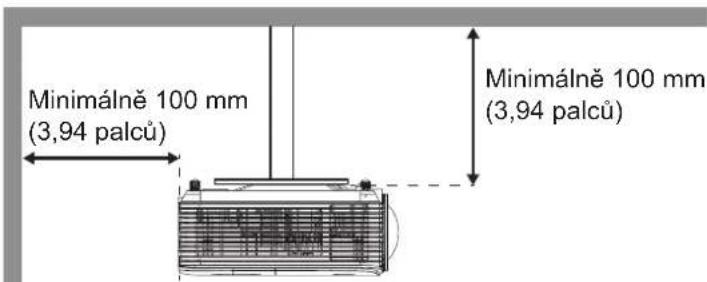

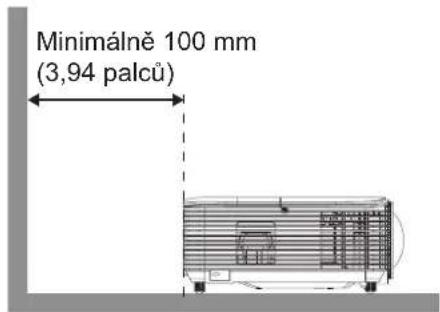

• Neblokujte větrací otvory. Aby projektor správně fungoval a nepřehříval se, doporučujeme jej umístit na takové místo, na kterém nebude omezeno větrání. Neumístujte projektor na zarovnaný konferenční stolek, sedačku, postel atd. Neumístujte projektor do uzavřených prostor, například do knihovny nebo do skříňky s omezeným prouděním vzduchu.
• Aby se omezilo nebezpečí požáru a/nebo úrazu elektrickým proudem, nevystavujte projektor dešti ani vlhkosti. Neumístujte projektor v blízkosti zdrojů tepla, například radiátorů, ohřívače, kamen nebo jiných spotřebičů, jako například zesilovačů, které vyzařují teplo.
• Zabraňte vniknutí předmětů nebo tekutin do projektoru. Mohou se dostat do kontaktu s částmi o vysokém napětí a způsobit zkrat, který by mohl mít za následek požár nebo úraz elektrickým proudem.

- Nepoužívejte zařízení v následujících podmínkách:

– V extrémně teplém, studeném nebo vlhkém prostředí.

(i) Zajistěte, aby se okolní pokojová teplota nacházela v rozsahu 5°C - 40°C.

(ii) Relativní vlhkost je 10 % \~ 85 %

– V oblastech náchylných k nadměrnému prachu a špíně.
– Blízko přístrojů, které vytváří silné magnetické pole.
– Místo na přímém slunečním světle.

- Tento projektor nepoužívejte na místech, na kterých se mohou v ovzduší vyskytovat hořlavé nebo výbušné plyny. Během provozu se lampa uvnitř projektoru silně zahřívá a v případě vznícení plynů by mohlo dojít k požáru.

- Pokud došlo k fyzickému poškození nebo nesprávnému použití projektoru, nepoužívejte jej. Mezi příklady fyzického poškození/nesprávného použití patří (ale bez omezení):

– Došlo k pádu projektoru.
– Došlo k poškození napájecího kabelu nebo zástrčky.
– Došlo k potřísnění projektoru tekutinou.
– Projektor byl vystaven dešti nebo vlhkosti.
– Do projektoru spadl cizí předmět nebo se něco uvolnilo uvnitř projektoru.

- Projektor neumístujte na nestabilní místo. Projektor by mohl spadnout a mohlo by dojít ke zranění osob nebo k poškození projektoru.

- Během provozu neblokujte světlo vycházející z objektivu projektoru. Světlo předmět zahřeje a může jej roztavit a následně způsobit popáleniny nebo požár.

• Neotvírejte nebo nerozebírejte výrobek kvůli možnému zasažení elektrickým proudem.
• Nepokoušejte se opravit tento přístroj vlastními silami. Po otevření skříňky nebo odložení krytu budete vystavení nebezpečnému napětí a jiným rizikům. Před odesláním přístroje na opravu kontaktujte společnost Optoma.
• Prohlédněte všechny bezpečnostní symboly na skřínce přístroje.
• Tento přístroj smí opravovat pouze kvalifikovaný servisní pracovník.
• Používejte pouze doplňky specifikované výrobcem.

• Během provozu se nedívejte přímo do objektivu projektoru. Světlo může poškodit Vaše oči.

• Před výměnou lampy nechte přístroj vychladnout. Postupujte podle pokynů uvedených na stránkách 56-57.

• Tento projektor je schopen samostatně zjistit věk lampy. Lampu vyměňte, když k tomu budete vyzvání varovným hlášením.
• Po výměně modulu lampy resetujte funkci „Vynulování lampy“ v nabídce OSD „Nastavení | Nastavení lampy“.
• Po vypnutí projektoru nechte dokončit chladící cyklus větráku, než zařízení odpojíte od sítě. Ochlazení zařízení zabere až 90 sekund.
• Ke konci životnosti lampy se na obrazovce zobrazí zpráva „Překročena životnost lampy“. Obrat’te se na místního prodejce nebo servisní středisko a co nejdříve nechte lampu vyměnit.
• Před čištěním přístroj vypněte a odpojte zástrčku napájecího kabelu z elektrické zásuvky.
• K očištění krytu použijte měkký suchý hadřík mírně navlhčený čistícím prostředkem. Zařízení nečistěte abrazivními čistícími prostředky, vosky nebo rozpouštědly.
• Nebudete-li zařízení delší dobu používat, odpojte zástrčku napájecího kabelu z elektrické zásuvky.

Poznámka: Když lampa dosáhne konec své životnosti, projektor se nedá zapnout, nebyl-li vyměněn lampový modul. Při výměně lampy se řídte postupem, který je popsán a stranách 56-57 kapitoly „Výměna lampy“.

• Neumístujte projektor na místa, na kterých by mohl být vystaven vibracím nebo nárazu.

• Nedotýkejte se objektivu holýma rukama.

• Před skladováním vyjměte baterii/baterie z dálkového ovladače. Zůstanou-li baterie delší dobu v ovladači, mohou vytéct.

• Projektor nepoužívejte ani neuchovávejte na místech, na kterých se může vyskytovat kouř z oleje nebo cigaret. Mohlo by to omezit výkon projektoru.

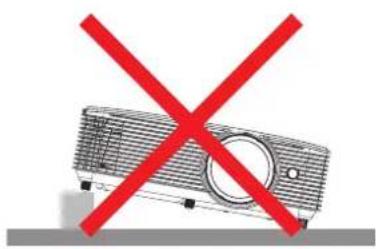

  • Dodržte správnou orientaci umístění projektoru. Nestandardní umístění může omezit výkon projektoru.
• Použijte prodlužovací kabel nebo přepěťovou ochranu. Výpadky napájení a dlouhodobé podpětí mohou zařízení ZNIČIT.

Bezpečnostní informace pro funkci 3D

Než vy nebo vaše dítě použijete funkci 3D, seznamte se a dodržujte všechna doporučená varování a zásady.

Varování

Děti a mládež mohou být vnímavější ke zdravotním problémům souvisejícím se sledováním ve 3D a při sledování tohoto zobrazení musí být pod přímým dozorem.

Varování před fotocitlivým záchvatem a dalšími zdravotními riziky

• U některých diváků může dojít k epileptickému záchvatu při vystavení některým blikajícím obrázkům nebo světlům obsaženým v některých obrázcích projektoru nebo videohrách. Pokud trpíte epilepsií nebo pokud se ve vaší rodině v minulosti vyskytla epilepsie nebo záchvaty, před používáním funkce 3D se poradťe s odborným lékařem.
- I osoby, jenž epilepsií nebo záchvaty netrpí nebo se epilepsie nebo záchvaty neprojevily v minulosti v jejich rodinách, se mohou nacházet v nediagnostikovaném stavu, který může způsobit fotocitlivé epileptické záchvaty.
• Těhotné ženy, senioři, osoby ve vážném zdravotním stavu, osoby postižené poruchami spánku nebo pod vlivem alkoholu by neměly používat funkci 3D tohoto přístroje.

- Pokud se u vás projeví některý z následujících příznaků, ihned přestaňte sledovat obrázky 3D a poradťe se s odborným lékařem: (1) změněné vidění; (2) závrativost; (3) závrať; (4) mimovolné pohyby, například trhání očí nebo svalů; (5) zmatenost; (6) nevolnost; (7) ztráta vědomí; (8) nepokoj; (9) křeče; a/ nebo (10) dezorientace. U dětí a mládeže se mohou tyto příznaky projevovat pravděpodobněji, než u dospělých. Rodiče musí sledovat své děti a ptát se jich, zda se u nich neprojevuji tyto příznaky.

- Sledování 3D projekce může rovněž způsobovat pohybová onemocnění, percepční následky, dezorientaci, namáhání zraku a sníženou postojovou stabilitu. Pro snížení vlivu těchto projevů doporučujeme uživatelům, aby prováděli pravidelné přestávky. Pokud vaše oči prokazují příznaky únavy nebo vysoušení nebo pokud se u vás projeví některý z výše uvedených příznaků, ihned přestaňte tento přístroj používat a nepokračujte v jeho používání alespoň třicet minut po zmizení příznaků.

- Dlouhodobé sledování 3D projekce příliš blízko promítací plochy může poškodit zrak. Ideální sledovací vzdálenost je minimálně trojnásobek výšky promítací plochy. Doporučujeme, aby se oči diváka nacházely v rovině s promítací plochou.

- Dlouhodobé sledování 3D projekce s nasazenými 3D brýlemi může způsobit bolest hlavy nebo únavu. Pokud se u vás projeví bolest hlavy, únava nebo nevolnost, přestaňte sledovat 3D projekci a odpočiňte si.

- Nepoužívejte 3D brýle k jinému účelu, než ke sledování 3D projekce.

- Nošení 3D brýlí k jakémukoli jinému účelu (jako běžné brýle, sluneční brýle, ochranné brýle atd.) vám může způsobit fyzickou újmu a může oslabit váš zrak.

- Sledování 3D projekce může u některých diváků způsobit dezorientaci. Z tohoto důvodu NEUMÍŠŮUJTE 3D PROJEKTOR v blízkosti otevřených schodišťových šachet, kabelů, balkónů nebo jiných předmětů, o které lze zakopnout, do kterých lze vrazit nebo u kterých může dojít ke sražení, poškození nebo převržení.

Autorských Práv

Tato publikace, včetně všech fotografií, obrázků a softwaru, je chráněna mezinárodními zákony na ochranu autorských práv a veškerá práva jsou vyhrazena. Bez písemného souhlasu autora je zakázáno reprodukování této příručky nebo jakéhokoli obsaženého materiálu.

© Autorských Práv 2018

Právní omezení

Změny informací v tomto dokumentu bez předchozího upozornění vyhrazeny. Výrobce neposkytuje žádná ujištění ani záruky s ohledem na obsah tohoto dokumentu a výslovně se zříká jakékoli záruky obchodovatelnosti nebo vhodnosti pro určitý účel. Výrobce si dále vyhrazuje právo pravidelně ověřovat a měnit obsah tohoto dokumentu bez předchozího upozornění.

Kensington je ochranná známka společnosti ACCO Brand Corporation registrovaná v USA. Výdané registrace a podané patentové přihlášky v dalších zemích na celém světě.

HDMI, logo HDMI a rozhraní High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC v USA a dalších zemích.

DLP®, DLP Link a logo DLP jsou registrované ochranné známky společnosti Texas Instruments a BrilliantColor™ je ochranná známka společnosti Texas Instruments.

MHL, Mobile High-Definition Link a logo MHL jsou ochranné známky nebo registrované ochranné známky společnosti MHL Licensing, LLC.

Všechny ostatní názvy produktů použité v této příručce jsou majetkem příslušných vlastníků a jsou uznávány.

FCC

Toto zařízení bylo testováno a zjistilo se, že se podřizuje limitu určeném pro Třídu B digitálních zařízení podle Kapitoly 15 podmínek Federální komise pro komunikaci. Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat radiové frekvence a nebylo-li nainstalováno v souladu s pokyny, může způsobit škodlivé interference radiovým komunikacím.

Ale neexistuje žádná záruka, že v konkrétní instalaci nedojde k rušení. Jestliže toto zařízení způsobí škodlivé zasahování do rádiového nebo televizního příjmu, což je možné zkontrolovat vypnutím nebo zapnutím zařízení, uživateli se doporučuje opravit zasahování jedním z následujících kroků:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do zásuvky v jiném obvodu, než je připojen přijímač.
  • V případě potřeby se poradťte v místě zakoupení výrobku nebo se zkušeným televizním či rozhlasovým technikem.

Poznámka: Stíněné kabely

Všechna připojení do jiných počítačových zařízení musí být provedena stíněnými kabely, aby byla dodržena shoda s předpisy FCC.

Upozornění

Změny nebo úpravy bez výslovného souhlasu výrobce mohou způsobit ztrátu uživatelské ochrany, zaručené Federálním úřadem pro komunikace (FCC), při provozu tohoto projektoru.

Provozní podmínky

Zařízení odpovídá části 15 pravidel FCC. Provoz vyžaduje splnění následujících dvou podmínek:

1. Toto zařízení nesmí způsobovat škodlivé rušení, a
2. Zařízení musí akceptovat jakékoli rušivé signály včetně poruch, které mohou mít za následek neočekávanou funkci.

Poznámka: Uživatelé v Kanadě

Toto zařízení třídy B splňuje kanadské předpisy ICES-003.

Prohlášení o shodě pro státy EU

• EMC Směrnice 2014/30/EC (včetně dodatků)
• Nízkonapěťová směrnice 2014/35/EC
• R & TTE Směrnice 1999/5/EC (je-li výrobek vybaven schopností vysílat RF záření)

WEEE

Pokyny pro likvidaci

Toto elektronické zařízení nelikvidujte společně s komunálním odpadem. Na snížení možného znečištění životního prostředí a pro zabezpečení co nejvyšší míry jeho ochrany toto zařízení přiměřeným způsobem recyklujte.

ÚVOD

Obsah krabice

Produkt opatrně rozbalte a zkontrolujte, zda máte položky uvedené v seznamu standardního příslušenství. Podle modelu, specifikace nebo regionu, ve kterém byl produkt zakoupen, nemusí být některé volitelné příslušenství k dispozici. Další informace ziskáte v místě zakoupení. Některé příslušenství se může lišit podle regionu.

Záruční list je poskytován pouze v některých specifických regionech. Podrobné informace vám poskytne prodejce.

Standardní příslušenství

Poznámka:

• Dálkový ovladač je dodáván s baterií.

• *(1) Evropská uživatelská příručka viz www.optomaeurope.com.

• *(2) Informace o záruce pro Evropu viz www.optomaeurope.com.

• *(3) Dodaný dálkový ovladač se může lišit podle regionu.

Doplňkové příslušenství

Poznámka: Volitelné příslušenství se liší podle modelu, specifikace a regionu.

ÚVOD

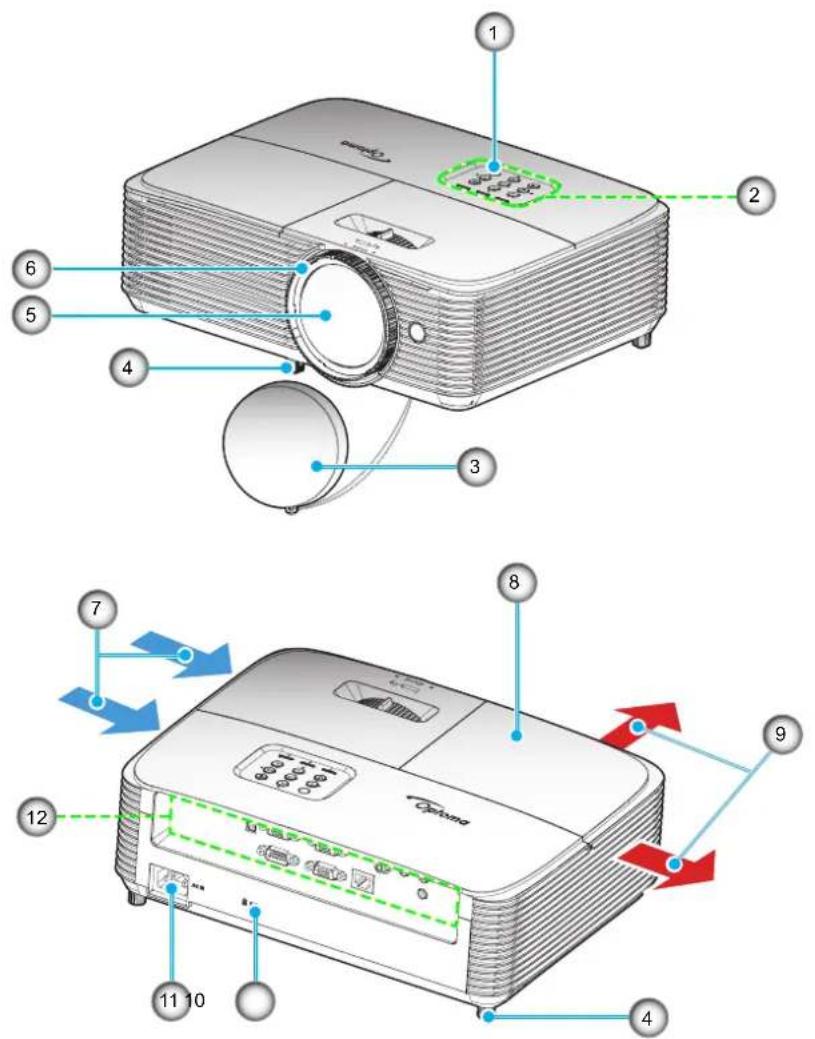

Popis produktu

Poznámka: Mezi štítky „vstup“ a „výstup“ udržujte minimální vzdálenost 20 cm.

Číslo Položka Číslo Položka
1. IR Receiver 7. Ventilace (vstup)
2. Klávesnice 8. Kryt lampy
3. Víčko objektivu 9. Ventilace (výstup)
4. Stavěcí noha projektoru 10. Port zámku Kensington	TM
5. Objektiv 11. Napájecí zásuvka
6. Zaostřovací kroužek	12. Vstup/výstup

ÚVOD

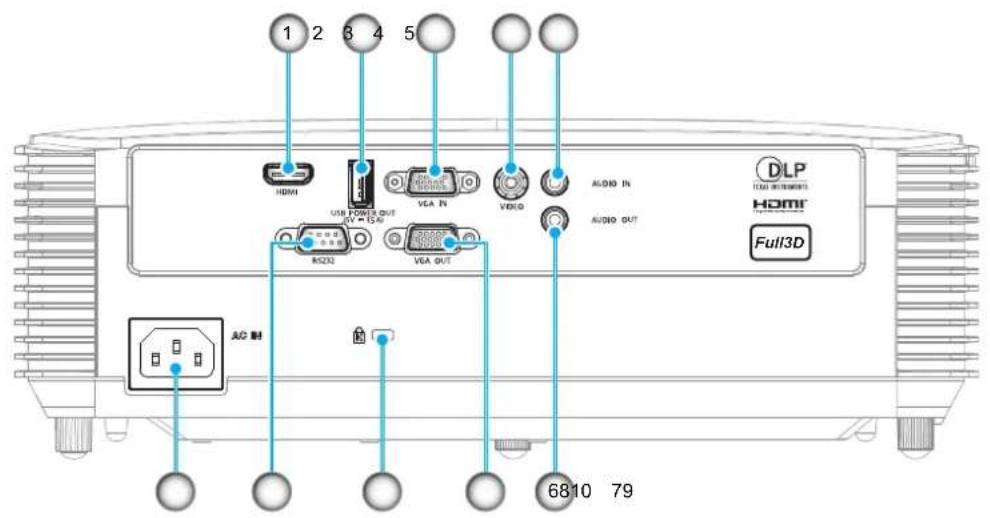

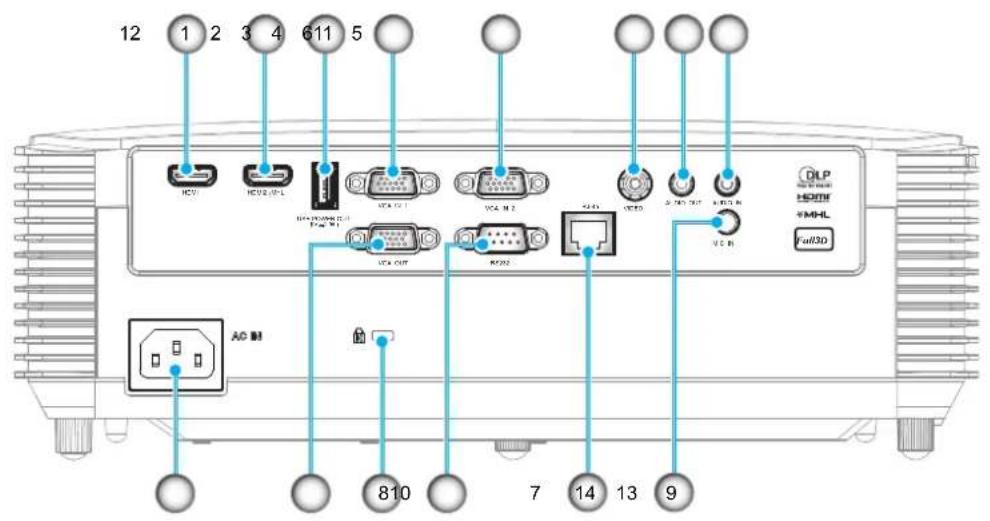

Připojení

Typ 1 (8 IO)

Typ 2 (12 IO)

Číslo Položka Typ 1 (8 IO) Typ 2 (12 IO)
1. Konektor HDMI/HDMI 1 √√
2.	Konektor výstupu napájení USB (5V/1,5A) / MOUSE / SERVICE	√	√
3. Konektor VGA IN/VGA IN 1 √√
4. Konektor Video √√
5. Konektor vstupu zvuku √√
6. Konektor výstupu zvuku √√
7. Konektor VGA OUT √√
8. Port zámku Kensington TM		√	√
9. Konektor RS232 √√
10. Napájecí zásuvka		√√
11.	Konektor HDMI 2 / MHL	Není k dispozici	√
12.	Konektor VGA IN 2	Není k dispozici	√
13.	Konektor MIC IN Není k dispozici √
14.	Konektor RJ-45	Není k dispozici	√
Poznámka: „√“ znamená, že položka je podporována, „Není k dispozici“ znamená, že položka není podporována.

Poznámka:

• Vzdálená myš vyžaduje speciální dálkový ovladač.
• Vstupy/výstupy závisí na zakoupeném projektoru, vyhledejte u konkrétního produktu.

ÚVOD

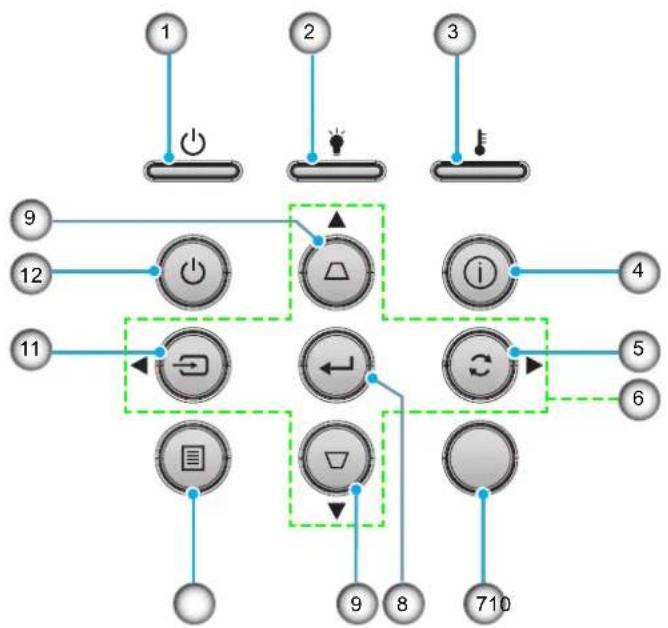

Klávesnice

Číslo	Položka	Číslo	Položka
1.	Indikátor LED zapnutí/pohotovostního režimu
2.	Indikátor LED lampy 8. Vstoupit
3.	Indikátor LED teploty 9. Korekce sbíhavost
4.	Informace 10. Menu
5.	Opakovaná synchronizace 11. Source
6.	Čtyři směrové klávesy výběru 12 Napájecí

7. IR Receiver

Dálkové ovládání 1

Číslo Položka Číslo Položka

1. Tlačítko zap. / vyp. 10. Indikátor LED IR
2. Sbíhavost + / - 11. Blokováno
3. Ztlumit AV 12. Projekční poměr
4. Hlasitost - / + 13. Ztlumit
5. Vstoupit 14. Čtyři směrové klávesy výběru
6. Menu 15. Tři rozměry
7. HDMI 16. Video
8. VGA

9. Source

10. Resynchronizace

11. Mód jasu

Poznámka:

• Dodaný dálkový ovladač se může lišit podle regionu.
• Některé klávesy nemusí mít funkce u modelů, které tyto funkce nepodporují.
- Před prvním použitím dálkového ovládání sejměte průhlednou izolační pásku. Vložení baterie viz stránka 21.

Číslo Položka Číslo Položka

1. Tlačítko zap. / vyp. 15. Mód jasu

2. Blokováno 16. Myš zap. / vyp.

3. Žádný obraz / ztlumení zvuku 17. Ztlumit

4. Levé klepnutí myší 18. Pravé klepnutí myší

5. Vstoupit 19. Čtyři směrové klávesy výběru

6. Laser 20. Strana +

7. Strana - 21. Hlasitost - / +

8. Sbíhavost - / + 22. 3D nabídka zap. / vyp.

9. Menu 23. VGA

10. Projekční poměr

11. HDMI

12. Uživatel2

13. Uživatel1

14. Source

15. Video

16. Uživatel3

17. Číselná klávesnice (0 - 9)

27.Resynchronizace

Poznámka:

• Dodaný dálkový ovladač se může lišit podle regionu.
• Některé klávesy nemusí mít funkce u modelů, které tyto funkce nepodporují.

NASTAVENÍ A INSTALACE

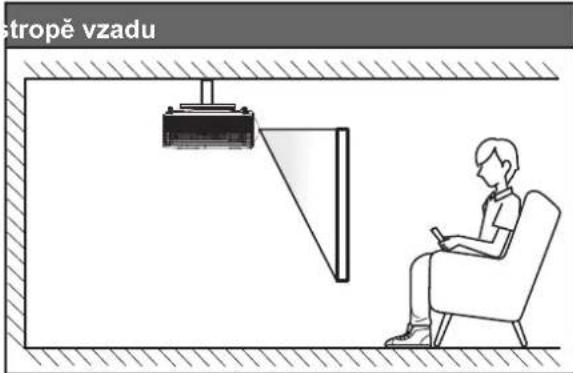

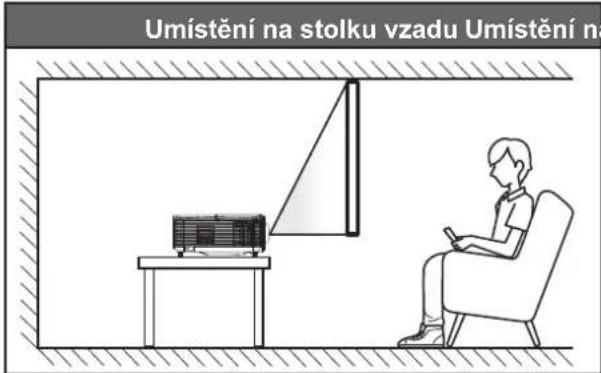

Instalace projektoru

Tento projektor lze nainstalovat ve čtyřech různých polohách.

Vyberte polohu podle rozvržení místnosti nebo podle vašich osobních preferencí. Zvažte velikost a tvar promítací plochy, umístění vhodné elektrické zásuvky, umístění a také vzdálenost mezi projektorem a ostatním vybavením.

Projektor musí být umístěn rovnoměrně na ploše a pod úhlem 90 stupňů / kolmo k promítací ploše.

• Při výběru umístění projektoru pro danou velikost promítací plochy použijte tabulku vzdáleností na stránce 61-62.
• Při určování velikosti promítací plochy pro danou vzdálenost použijte tabulku vzdáleností na stránce 61-62.

Poznámka: Čím je projektor umístěn dále od promítaci plochy, tím se promítaný obraz zvětšuje a rovněž se proporčně zvětšuje svislé posunutí.

DÜLEŽITÉ!

Projektor používejte pouze v umístění na stole nebo na stropě. Projektor musí být umístěn vodorovně - nikoli nakloněný dopředu/dozadu nebo vlevo/vpravo. V jakékoli jiné orientaci může dojít ke zneplatnění záruky a může dojít ke zkrácení životnosti lampy projektoru nebo samotného projektoru. V případě nestandardní instalace požádejte o radu společnost Optoma.

NASTAVENÍ A INSTALACE

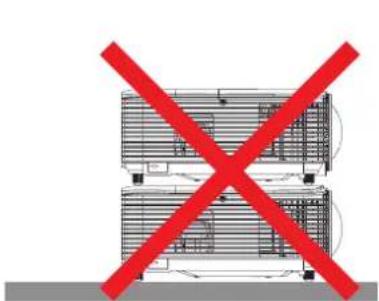

Upozornění k instalaci projektoru

- Umístěte monitor na vodorovné místo.

Úhel náklonu projektoru nesmí přesáhnout 15 stupňů a projektor nesmí být nainstalován žádným jiným způsobem, než na stole nebo ve stropním držáku; v opačném případě může se může podstatně zkrátit životnost lampy a mohlo by to vést k dalšímu nepředpokládanému poškození.

- Okolo výstupního otvoru větrání ponechte alespoň 30 cm volného místa.

• Zajistěte, aby vstupní větrací otvory nerecyklovaly horký vzduch z výstupního větracího otvoru.
- Při používání projektoru v uzavřeném prostoru zajistěte, aby teplota okolního vzduchu v uzavřeném prostoru nepřesahovala provozní teplotu, když je projektor zapnutý, a aby vstupní a výstupní větrací otvory nebyly zablokovány.
- Veškeré uzavřené prostory musí projít certifikovaným tepelným hodnocením, aby bylo zajištěno, že projektor nerecykluje vystupující vzduch, protože by to mohlo způsobit vypnutí přístroje, i když se teplota v uzavřeném prostoru pohybuje v přijatelném rozsahu provozní teploty.

NASTAVENÍ A INSTALACE

Připojení zdrojů k projektoru

Typ 1 (8 IO)

NASTAVENÍ A INSTALACE

Typ 2 (12 IO)

NASTAVENÍ A INSTALACE

Číslo Položka Typ 1 (8 IO) Typ 2 (12 IO)
1. Kabel HDMI	√	√
2. Adaptér HDMI	√	√
3. Napájecí kabel USB	√	√
4. Kabel vstupu VGA	√	√
5. Komponentní kabel RCA	√	√
6. Kabel videa	√	√
7. Kabel vstupu zvuku	√	√
8. Kabel výstupu zvuku	√	√
9. Kabel výstupu VGA	√	√
10. Kabel RS232	√	√
11. Kabel USB	√	√
12. Napájecí kabel	√	√
13. Kabel MHL	Není k dispozici √
14. Kabel vstupu mikrofonu	Není k dispozici √
15. Kabel RJ-45	Není k dispozici √

Poznámka: „√“ znamená, že položka je podporována, „Není k dispozici“ znamená, že položka není podporována.

NASTAVENÍ A INSTALACE

Nastavení promítaného obrazu

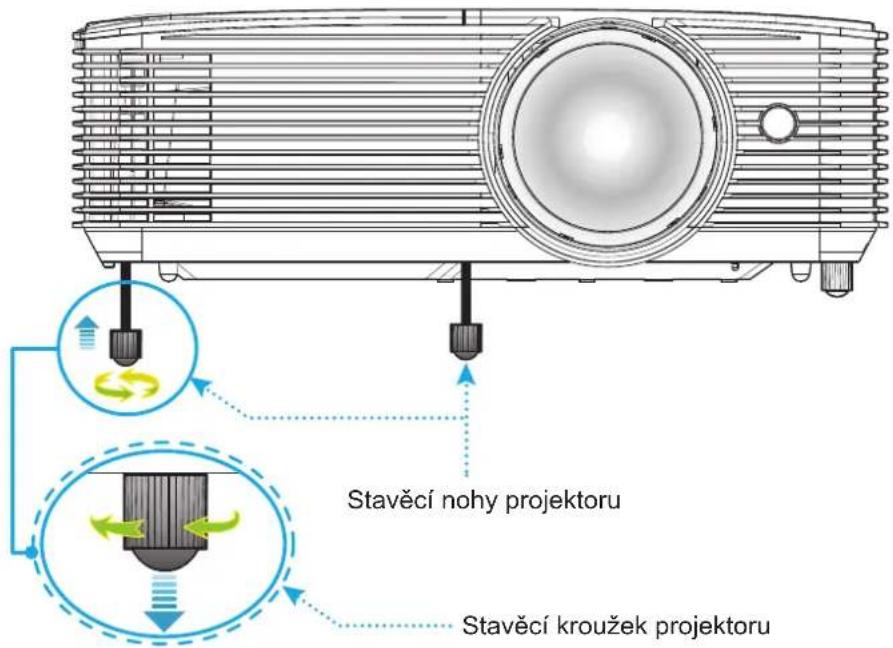

Výška obrazu

Tento projektor je vybaven výsuvnou opěrou pro nastavení výšky obrazu.

1. Na spodní straně projektoru vyhledejte stavěcí nohu, kterou chcete upravit.
2. Otáčením stavěcí nožky po nebo proti směru hodin se projektor pohybuje nahoru nebo dolů.

Fokus

- Chcete-li upravit zaostření, otáčejte zaostřovací kroužek po nebo proti směru hodin, dokud nebude obraz ostrý a zřetelný.

Poznámka: Tento projektor zaostřuje na vzdálenost 0,4 až 3,1 m.

NASTAVENÍ A INSTALACE

Vložení / výměna baterií

1. Pevně stiskněte kryt baterií a vysuňte.

2. Vložte novou baterii do prihrádky. Vyjměte starou baterii a vložte novou (CR2025). Strana označená symbolem „+“ musí směřovat vzhůru.

3. Nasad'te zadní kryt.

UPOZORNĚNÍ: Pro zajištění bezpečného provozu dodržujte následující zásady:

• Používejte baterii typu CR2025.
  • Zabraňte kontaktu s vodou nebo tekutinami.
• Dálkový ovladač nevystavujte vlhku ani teplu.

- Zabraňte pádu dálkového ovladače.

- Pokud baterie v dálkovém ovladači vytekla, pečlivě vytřete přihrádku a vložte novou baterii.

- V případě vložení nesprávného typu baterie hrozí nebezpečí výbuchu.

- Použitou baterii zlikvidujte podle pokynů.

NASTAVENÍ A INSTALACE

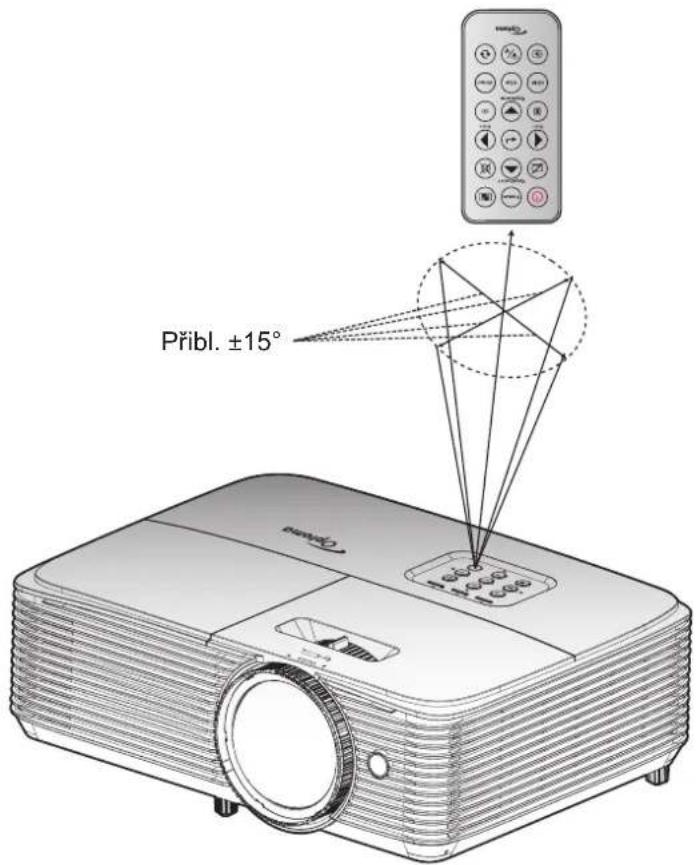

Účinný dosah

Infračervený (IR) snímač dálkového ovládání je umístěn na horní straně projektoru. Aby dálkový ovladač fungoval správně, držte jej v úhlu do 30 stupňů od kolmice k hornímu infračervenému snímači dálkového ovládání projektoru. Vzdálenost mezi dálkovým ovladačem snímačem nesmí přesahovat 6 metrů (\~ 20 stop).

Poznámka: Když míříte dálkovým ovladačem přímo (úhel 0 stupňů) na infračervený snímač, vzdálenost mezi dálkovým ovladačem a snímačem nesmí přesahovat 8 metrů (\~ 26 stop).

- Odstraňte veškeré překážky mezi dálkovým ovladačem a infračerveným snímačem na projektoru, které by mohly blokovat infračervený paprsek.

- Zajistěte, aby na infračervený snímač dálkového ovládání nedopadalo přímé sluneční ani zářivkové světlo.

- Udržujte dálkový ovladač více než 2 metry daleko od zářivkových světel. V opačném případě dálkový ovladač nemusí fungovat správně.

- Pokud se tento dálkový ovladač nachází v blízkosti zářivkových světel s převodníkem, může docházet k nepravidelným výpadkům.

- Pokud se ovladač nachází velmi blízko projektoru, nemusí fungovat správně.

- Když míříte na promítací plochu, je účinná vzdálenost kratší než 6 metrů od dálkového ovladače k ploše a po odrazu infračervených paprsků zpět do projektoru. Účinná vzdálenost se ovšem může lišit podle promítací plochy.

POUŽÍVÁNÍ PROJEKTORU

Zapnutí / vypnutí projektoru

Zapnutí

1. Rádně připojte napájecí kabel a kabel signálu/zdroje. Po připojení začne indikátor LED zapnutého/pohotovostní režimu svítit červeně.
2. Projektor zapnete stisknutím „nepanelu projektoru nebo na dálkovém ovladači.
3. Po dobu přibližně 10 sekund se zobrazí úvodní obrazovka a indikátor LED zapnutého/pohotovostní režimu bliká modře.

Poznámka: Po prvním zapnutí projektoru budete vyzváni, abyste vybrali požadovaný jazyk, orientaci promitání a další nastavení.

Vypnutí

1. Projektor vypnete stisknutím „“ nepanelu projektoru nebo na dálkovém ovladači.
2. Zobrazí se následující zpráva:

1. Dalším stisknutím tlačítka „ potvrďte, jinak zpráva po 15 sekundách zmizí. Při druhém stisknutí tlačítka „ se projektor vypne.
2. Chladící ventilátory poběží přibližně 10 sekund do konce chladícího intervalu a indikátor LED Zap./Pohotovost bude blikat modře. Když indikátor LED zapnutého/pohotovostní režimu svítí červeně, znamená to, že projektor přešel do pohotovostního režimu. Chcete-li projektor znovu zapnout, musíte počkat, dokud se zcela nedokončí chladící cyklus a dokud projektor nepřejde do pohotovostního režimu. Když se projektor nachází v pohotovostním režimu, dalším stisknutím tlačitka „ů” jej zapnete.
3. Odpojte napájecí kabel ze zásuvky a od projektoru.

Poznámka: Nedoporučujeme zapínat projektor bezprostředně po jeho vypnutí.

POUŽÍVÁNÍ PROJEKTORU

Výběr vstupního zdroje

Zapněte připojený zdroj, který chcete promítat, například počítač, notebook, přehrávač videa atd. Projektor automaticky nalezne zdroj signálu. Pokud je připojeno více zdrojů, vyberte požadovaný vstup stisknutím tlačítka zdroje na panelu projektoru nebo na dálkovém ovladači.

POUŽÍVÁNÍ PROJEKTORU

Procházení nabídkou a funkce

Projektor je vybaven vícejazyčnou nabídkou OSD, která umožňuje provádět úpravy obrazu a celou řadu nastavení. Projektor automaticky nalezne zdroj signálu.

1. Chcete-li otevřít nabídku obrazovky, stiskněte tlačítko naálkovém ovladači nebo na klávesnici projektoru.
2. Po zobrazení rozhraní OSD vyberte pomocí tlačítek požku v hlavní nabídce. Při volbě na dané stránce přejdete stisknutím tlačítka nebo podnabídky.

3. Pomocí tlačítek vykéte požadovanou položku v podnabídce a potom stisknutím tlačítka nebo ▶zobrazíte další nastavení. Upravte nastavení pomocí tlačítek .

4. Vyberte další položku, kterou chcete nastavit v podmenu a provedte nastavení šipkami tak, jak bylo uvedeno výše.

5. Potvrdte stisknutím tlačítka nebo . Na ploše se znovu zobrazí hlavní nabídka.

6. Chcete-li operaci ukončit, stiskněte znovu tlačítko nekp . Nabíka OSD se zavře a projektor automaticky uloží nová nastavení.

Typ 1 (8 IO)

POUŽÍVÁNÍ PROJEKTORU

Typ 2 (12 IO)

POUŽÍVÁNÍ PROJEKTORU

Strom nabídky OSD

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Obrázek	Nastavení obrazu	Mód zobrazení			Prezentace
					Jasný
					Kino
					Zvěř
					sRGB
					DICOM SIM.
					Uživatel
					Tři rozměry
		Barva stěny			Vyp. [Výchozí]
					Tabule
					Světle žlutá
					Světle zelená
					Světle modrá
					Růžová
					Šedá
		Jas -50~50
		Kontrast -50~50
		Ostrost 1~15
		Barva -50~50
		Zabarvení -50~50
		Gamma	Film
			Video
			Grafika
			Standardní(2.2)
			1.8
			2.0
			2.4
		Nastavení barev	BrilliantColorTM 1~10
			Teplota barev		Teplé
					Střední
					Chladné

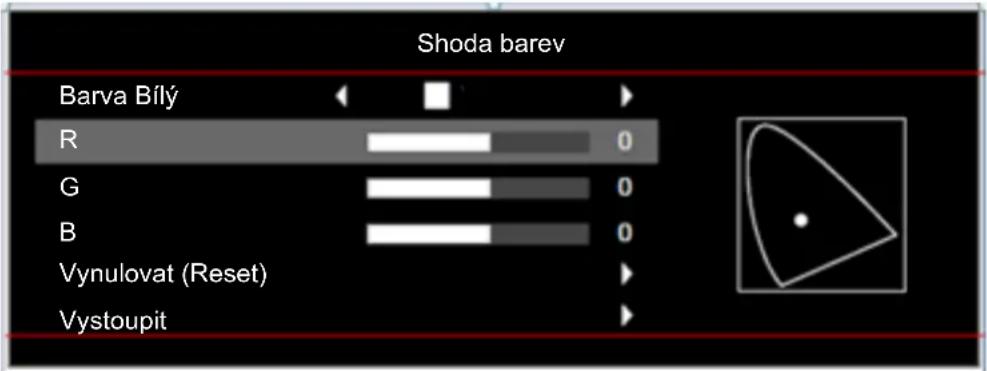

			Shoda barev	Barva	R [Výchozí]
					G
					B
					C
					Y
					M
					W
				Odstín -50~50 [Výchozí: 0]
				Sytost barev -50~50 [Výchozí: 0]
				Úroveň -50~50 [Výchozí: 0]

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Obrázek	Nastavení obrazu	Nastavení barev	Shoda barev	Vynulovat (Reset)	Zrušit [Výchozí]
					Ano
				Vystoupit
			Přidat/ubrat RGB	Přidat červenou -50~50
				Přidat zelenou -50~50
				Přidat modrou -50~50
				Ubrat červenou -50~50
				Ubrat zelenou -50~50
				Ubrat modrou -50~50
				Vynulovat (Reset)	Zrušit [Výchozí]
					Ano
				Vystoupit
			Barevný prostor [Není vstup HDMI]		Auto [Výchozí]
					RGB
					YUV
			Barevný prostor [Vstup HDMI]		Auto [Výchozí]
					RGB(0~255)
					RGB(16~235)
					YUV
			Úroveň bílé 0 ~ 31	(v závislosti na signálu)
			Úroveň černé -5 ~ 5	(v závislosti na signálu)
			IRE		0
					7.5
		Signál	Automatic		Vyp.
					Zap.[Výchozí]
			Frekvence		-10 ~ 10 (v závislosti na signálu) [Výchozí: 0]
			Fáze		0 ~ 31 (v závislosti na signálu) [Výchozí: 0]
			Horizont. pozice		-5~5 (v závislosti na signálu) [Výchozí: 0]
			Vertikální pozice		-5~5 (v závislosti na signálu) [Výchozí: 0]
		Mód jasu			Jasný
					Eko
					Dynamic
					Eco+
		Vynulovat (Reset)
	Tři rozměry	Režim 3D			Vyp. [Výchozí]
					DLP-Link
		3D->2D			Tři rozměry [Výchozí]
					L
					R

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Obrázek	Tři rozměry	Formát 3D			Auto [Výchozí]
					SBS
					Top and Bottom
					Frame Sequential
		Inverze 3D syn.			Zap.
					Vyp. [Výchozí]
	Projekční poměr				4:3
					16:9
					16:10 [Model WXGA]
					LBX [s výjimkou modelu XGA]
					Nativní
					Auto
	Maskování hran 0~10 [Výchozí: 0]
	Zoom -5~25 [Výchozí: 0]
	Zoom obrazu				-50~50 [Výchozí: 0]
					-50~50 [Výchozí: 0]
	Sbíhavost -20~20	[Výchozí: 0]
Zvuk	Ztlumit				Vyp. [Výchozí]
					Zap.
	Hlasitost 0-10 [Výchozí: 5]
	Vstup zvuku/Mic				Vstup zvuku [Výchozí]
					Mic
Nastavení	Projekce				Front
					Rear
					Strop-nahoře
					Vzadu-nahoře
	Typ obrazovky [Model WXGA]				16:9
					16:10 [Výchozí]
	Nastavení lampy	Lampa - upozornění			Vyp.
					Zap. [Výchozí]
		Vynulování lampy			Zrušit [Výchozí]
					Ano
	Nastavení filtru	Optional Filter Installed			Ano
					Ne
		Filter Usage Hours			(Pouze pro čtení)
		Filter Reminder			Vyp.
					300hr
					500hr [Výchozí]
					800hr
					1000hr

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Nastavení filtru Filter Reset				Zrušit [Výchozí]
					Ano
	Nastavení napájení	Přímé zapinání			Vyp. [Výchozí]
					Zap.
		Signál zapnutí			Vyp. [Výchozí]
					Zap.
		Auto vypnutí (min)			0~180 (po 5 min.) [Výchozí: 20]
		Časovač (min)			0 ~ 990 (po 30 min.) [Výchozí: 0]
			Vždy zapnuto		Ne [Výchozí]
					Ano
		Krátké shrnutí			Vyp. [Výchozí]
					Zap.
		Režim napájení (Pohotovost)			Aktivní
					Eko [Výchozí]
		LAN (standby)			Vyp. [Výchozí]
					Zap.
		VGA výstup (standby)			Vyp. [Výchozí]
					Zap.
		USB Power			Vyp.
					Zap.
					Auto [Výchozí]
	Zabezpečení	Zabezpečení			Vyp.
					Zap.
		Bezpeč. časovač		Měsíc
				Den
				Hodina
		Změna hesla

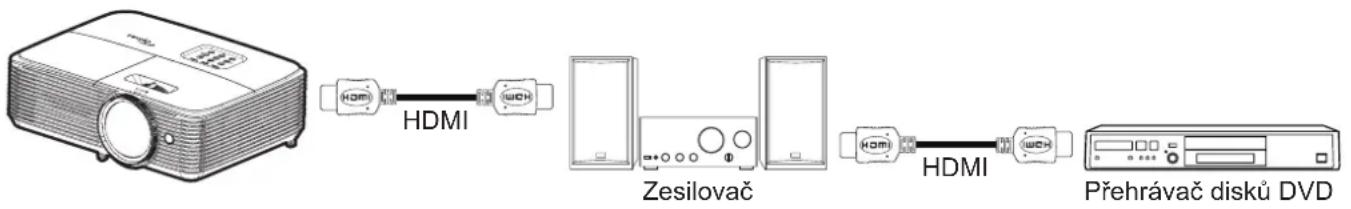

	HDMI Link nastavení	HDMI Link			Vyp.
					Zap.
		Včetně TV			Ne
					Ano
		Power On Link			Oboustranný
					PJ --> Device
					Device --> PJ
		Power Off Link			Vyp.
					Zap.
	Testovací vzorek				Green Grid
					Magenta Grid
					White Grid
					Bilý
					Vyp.

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Dálkové nastavení[podle dálk. ovladače]	IR Funkce		Zap.
				Vyp.
		Uživatel1[v závislosti na modelu][(*) pouze protyp 2 (12 IO)]		HDMI 2*
				VGA 2*
				Testovací vzorek
				LAN*
				Jas
				Kontrast
				Časovač [Výchozí]
				Shoda barev
				Teplota barev
				Gamma
				Projekce
				Nastavení lampy
				Zoom
				Blokováno
				MHL*
		Uživatel2[v závislosti na modelu][(*) pouze protyp 2 (12 IO)]		HDMI 2*
				VGA 2*
				Testovací vzorek
				LAN*
				Jas
				Kontrast
				Časovač
				Shoda barev [Výchozí]
				Teplota barev
				Gamma
				Projekce
				Nastavení lampy
				Zoom
				Blokováno
				MHL*
		Uživatel3[v závislosti na modelu][(*) pouze protyp 2 (12 IO)]		HDMI 2*
				VGA 2*
				Testovací vzorek
				LAN*
				Jas
				Kontrast
				Časovač
			Shoda barev
				Teplota barev [Výchozí]
				Gamma

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Dálkové nastavení[podle dálk. ovladače]	Uživatel3[v závislosti na modelu][(*) pouze pro typ 2 (12 IO)]		Projekce
				Nastavení lampy
				Zoom
				Blokováno
				MHL*
	ID projektoru 0~99
	Options	Jazyk		English [Výchozí]
				Deutsch
				Français
				Italiano
				Español
				Português
				Polski
				Nederlands
				Svenska
				Norsk/Dansk
				Suomi
				ελληνικά
				繁體中文
				简体中文
				日本語
				한국어
				Русский
				Magyar
				Čeština
				عربي
				'ɪnu
				Türkçe
				فارسی
				Tiếng Việt
				Bahasa Indonesia
				Română
				Slovenčina
		Skryté titulky		CC1
				CC2
				Vyp. [Výchozí]
		Menu Settings Umistění menu		Vlevo nahoře
				Vpravo nahoře
				Střed
				Vlevo dole
				Vpravo dole

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Options	Menu Settings Menu časovače		Vyp.
				5 sec
				10 sec [Výchozí]
		Auto zdroj		Vyp. [Výchozí]
				Zap.
		Vstupní zdroj[(*) pouze protyp 2 (12 IO)]		HDMI nebo HDMI1*
				HDMI2/MHL*
				VGA nebo VGA1*
				VGA2*
				Video
		Název vstupu[(*) pouze protyp 2 (12 IO)]	HDMI neboHDMI1*
				Vlastní
			HDMI2/MHL*
				Výchozí [Výchozí]
				Vlastní
			VGA nebo VGA1*
				Výchozí [Výchozí]
				Vlastní
			VGA2*
				Výchozí [Výchozí]
			Video
				Vlastní
		Velká nadm.výška
				Vyp. [Výchozí]
				Zap.
		Mód zobrazeníuzamčen
				Vyp. [Výchozí]
				Zap.
		Zámek klávesnice
				Vyp. [Výchozí]
				Zap.
		Skrýt informace
				Vyp. [Výchozí]
				Zap.
		Logo
				Neutrální
		Barva pozadí
				Žádný [Výchozí: pro Video/Pro-AV]
				Modrý [Výchozí pro datový model]
				Červený
				Zelený
				Šedá
				Logo
	Vynulovat(Reset)	Resetovat OSD
				Zrušit [Výchozí]
		Obnovit výchozí
				Ano
				Zrušit [Výchozí]
				Ano

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Sít' (Typ 2 (12 IO) pouze)	LAN	Stav sitě (pouze pro čtení)
		MAC Address (pouze pro čtení)
		DHCP			Vyp. [Výchozí]
					Zap.
		Adresa IP 192.168.0.100 [Výchozí]
		Maska podsítě 255.255.255.0 [Výchozí]
		Brána 192.168.0.254 [Výchozí]
		DNS 192.168.0.51 [Výchozí]
		Vynulovat (Reset)
	Control	Crestron			Vyp.
					Zap. [Výchozí] Poznámka: Port 41794.
		Extron			Vyp.
					Zap. [Výchozí] Poznámka: Port 2023.
		PJ Link			Vyp.
					Zap. [Výchozí] Poznámka: Port 4352
		AMX Device Discovery			Vyp.
					Zap. [Výchozí] Poznámka: Port 9131

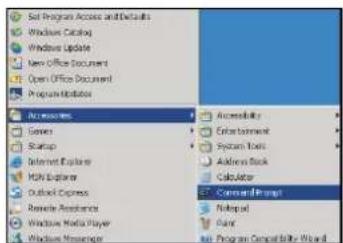

		Telnet			Vyp.
					Zap. [Výchozí] Poznámka: Port 23
		HTTP			Vyp.
					Zap. [Výchozí] Poznámka: Port 80
Info	Regulační
	Seriové číslo
	Source
	Rozlišení 00x00
	Refresh Rate 0,00 Hz
	Mód zobrazení
	Režim napájení (Pohotovost)
	Životnost lampy	Jasný 0 hr
		Eko			0 hr
		Dynamic 0 hr
		Eco+			0 hr
		Total
	Stav sitě (Pouze typ 2 (12 IO))
	Adresa IP (Pouze typ 2 (12 IO))
	ID projektoru				00~99
	Filter Usage Hours

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Info	Mód jasu
	FW Version	Systém
		LAN (Pouze typ 2 (12 IO))
		MCU

Poznámka: Dostupné možnosti nabídky se mohou lišit v závislosti na typu modelu.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Obrázek

Nabídka nastavení zobrazení obrazu

Mód zobrazení

Zde je mnoho firemních předvoleb optimalizovaných na různé typy obrazu.

• Prezentace: Tento režim je nejvhodnější pro prezentace PowerPoint, když je projektor připojen k počítači.
• Jasný: Maximální jas z PC vstupu.
• Kino: Tento režim vyberte pro domácí kino.
  • Zvěř: Tento režim vyberte pro zvýšení jasu a doby odezvy pro hraní videoher.
• sRGB: Standardizované přesné barvy.
  • DICOM SIM.: V tomto režimu lze promítat černobílé lékařské materiály, například rentgenové snímky, MRI atd.
• Uživatel: Slouží k uložení nastavení uživatele.
• Tří rozměry: Aby bylo možné sledovat 3D obsah, použijte 3D brýle. Zkontrolujte, zda je váš počítač/mobilní zařízení vybaveno grafickou kartou se čtyřnásobnou vyrovnávací pamětí s výstupním signálem 120 Hz a zda je nainstalován přehrávač 3D obsahu.

Barva stěny

Tato funkce slouží k dosažení optimalizovaného obrazu na ploše podle barvy stěny. Vyberte z možností Vyp., Tabule, Světle žlutá, Světle zelená, Světle modrá, Růžová a Šedá.

Jas

Slouží k nastavení jasu obrazu.

Kontrast

Kontrast reguluje stupeň odlišnosti mezi nejsvětlejší a nejtmavější částí obrazu.

Ostrost

Slouží k nastavení ostrosti obrazu.

Barva

Slouží k nastavení obrazu videa z černobílé až po zcela sytou barvu.

Zabarvení

Slouží k nastavení barevné rovnováhy červené a zelené.

Gamma

Nastavte typ gama křivky. Po dokončení počátečního nastavení a jemného vyladění optimalizujte výstup vašeho obrazu pomocí kroků Nastavení gamma.

• Film: Pro domácí kino.
  • Video: Pro zdroj videa nebo TV.
  • Grafika: Pro zdroj PC / foto.
• Standardní(2.2): Pro standardizované nastavení.
  • 1.8/ 2.0/ 2.4: Pro konkrétní zdroj PC / foto.

POUŽÍVÁNÍ PROJEKTORU

Nastavení barev

Nakonfigurujte nastavení barev.

• BrilliantColor™: Tato nastavitelná položka používá nový barvu zpracovávající algoritmus a vylepšení, která umožňují vyšší jas a zároveň poskytují věrné, živější barvy obrazu.
  • Teplota barev: Vyberte teplotu barev z možností Teplé, Střední nebo Chladné.

- Shoda barev: Vyberte následující možnosti:

Barva: Upravte červenou (R), zelenou (G), černou (B), azurovou (C), žlutou (Y), fialovou (M) a bílou (W) úroveň obrazu.

– Odstín: Slouží k nastavení barevné rovnováhy červené a zelené.
– Sytost barev: Slouží k nastavení obrazu videa z černobílé až po zcela sytou barvu.
– Úroveň: Upravte jas obrazu.
– Vynulovat (Reset): Slouží k obnovení výchozích továrních nastavení shody barev.
– Vystoupit: Slouží k ukončení nabídky „Shoda barev“.

- Přidat/ubrat RGB: Toto nastavení umožňuje konfigurovat jas (zesílení) a kontrast (důraz) obrazu.

– Vynulovat (Reset): Slouží k obnovení výchozí továrních nastavení přidání/ubrání RGB.
– Vystoupit: Slouží k ukončení nabídky „Přidat/ubrat RGB“.

• Barevný prostor (pouze jiný vstup kromě HDMI): Vyberte vhodný typ barevné matrice z následujících možností: Auto, RGB, nebo YUV.
• Barevný prostor (pouze vstup HDMI): Vyberte vhodný typ barevné matrice z následujících možností: Auto, RGB(0\~255), RGB(16\~235) a YUV.
  • Úroveň bílé: Umožňuje uživateli upravit úroveň bílé vstupních videosignálů.

Poznámka: Úroveň bílé lze upravit pouze pro vstupní zdroj Video.

• Úroveň černé: Umožňuje uživateli upravit úroveň černé vstupních videosignálů.

Poznámka: Úroveň černé lze upravit pouze pro vstupní zdroj Video.

- IRE: Umožňuje uživateli upravit hodnotu IRE vstupních videosignálů.

Poznámka:

• IRE je k dispozici pouze ve formátu videa NTSC.
• IRE lze upravit pouze pro vstupní zdroje Video.

POUŽÍVÁNÍ PROJEKTORU

Signál

Slouží k úpravám možností signálu.

• Automatic: Automaticky nakonfiguruje signál (položky Frekvence a Fáze jsou zobrazeny šedě). Pokud je deaktivovaná funkce Automaticky, zobrazí se položky Frekvence a Fáze pro ladění a uložení nastavení.
- Frekvence: Tato funkce mění obrazovou frekvenci dat tak, aby se shodovala s obrazovou (vertikální) frekvenci vaší počítačové grafické karty. Tuto funkci použijte pouze, pokud se zdá, že obraz svisle bliká.
- Fáze: Tato funkce synchronizuje časové signály zobrazení s grafickou kartou. Jestliže je obraz kolísavý nebo blikající, použijte tuto funkci k nápravě.
- Horizont. pozice: Slouží k nastavení vodorovné polohy obrazu.
• Vertikální pozice: Slouží k nastavení svislé polohy obrazu.

Poznámka: Signál lze upravit pouze pro vstupní zdroje RGB/Component.

Mód jasu

Slouží k úpravě nastavení režimu jasu u lampových projektorů.

- Jasný: Volbou „Jasný“ zvýšíte jas.

• Eko: Zvolte „Eko“ ke ztlumení svítivosti projekční lampy, čímž se sníží její spotřeba energie a zvětšuje se životnost lampy.
• Dynamic: Volbou „Dynamic“ bude výkon lampy projektoru ztlumen podle stupně jasu obsahu a příkon lampy se bude automaticky dynamicky přizpůsobovat mezi 100 a 35%. Tímto způsobem se prodlouží životnost lampy.
• Eco+: Když je aktivován režim Eco+, je automaticky detekována úroveň jasu a značně se snižuje spotřeba lampy (až o 83%) v době nečinnosti.

Vynulovat (Reset)

Slouží k obnovení výchozí továrních nastavení barev.

Nabídka Obrázek 3D

Režim 3D

Tato položka slouží k deaktivaci funkce 3D nebo k výběru odpovídající funkce 3D.

- Vyp.: Výběrem „Vyp.“ vypnete režim 3D.

• DLP-Link: Touto volbou provedete optimální nastavení pro DLP 3D brýle.

3D->2D

Tato volba umožňuje určit způsob zobrazení 3D obsahu na ploše.

• Tři rozměry: Zobrazí 3D signál.
  • L (Vlevo): Zobrazí levý rámec obsahu 3D.
  • R (Vpravo): Zobrazí pravý rámec obsahu 3D.

Formát 3D

Tato volba slouží k výběru vhodného obsahu ve 3D formátu.

• Auto: Při detekci identifikačního signálu 3D se automaticky zvolí Formát 3D.
- SBS: Zobrazí 3D signál ve formátu „Side-by-Side“.
- Top and Bottom: Zobrazí 3D signál ve formátu „Top and Bottom“.
- Frame Sequential: Zobrazí 3D signál ve formátu „Frame Sequential“.

POUŽÍVÁNÍ PROJEKTORU

Inverze 3D syn.

Tato položka slouží k aktivaci / deaktivaci funkce Inverze 3D syn..

Nabídka poměru stran obrazu

Projekční poměr

Vyberte poměr stran zobrazeného obrazu z následujících možností:

• 4:3: Tento formát je pro zdroje vstupu 4:3.

• 16:9: Tento formát je určen pro zdroje vstupu 16:9, například HDTV a DVD signály pro širokoúhlou TV.

• 16:10 (pouze model WXGA): Tento formát je určen pro vstupní zdroje 16:10, například širokoúhlé notebooky.

- LBX(s výjimkou modelu XGA): Tento formát je určen pro zdroje formátu pohlednice s poměrem stran jiným, než 16x9, a pokud používáte externí objektiv 16x9 k zobrazení poměru stran 2,35:1 při plném rozlišení.

• Nativní: Tento formát zobrazuje původní obraz bez jakékoli změny měřítka.

- Auto: Automaticky vybírá vhodný formát zobrazení.

Tabulka měřítka WXGA (typ obrazovky 16:10):

Poznámka:

- Podporovaný typ obrazovky 16:9 (1280x720), 16:10 (1280x800).

• Když je typ obrazovky 16:9, za této podmínky neexistujte formát 16x10.

• Když je typ obrazovky 16:10, za této podmínky neexistujte formát 16x9.

- Pokud uživatel změní nastavení na automatické, zároveň se automaticky změní režim zobrazení.

16 : 10 promítací plocha	480i/p 576i/p	1080i/p 720p Počitač
4x3 Upravte měřítko na 1066x800.
16x10 Upravte měřítko na 1280x800.
LBX Upravte měřítko na 1280x960 a potom dosáhněte centrálního zobrazení 1280x800.
Nativní Vystředěné mapování 1:1. Zobrazení		1280x800 s mapováním 1:1.	1280x720 na střed.	Vystředěné mapování 1:1.
Auto - Vstupní zdroj bude přizpůsoben na plochu zobrazení 1280x800 a bude zachován jeho původní poměr stran.- Pokud je vstupní signál 4:3, automaticky se změní na 1066x800.- Pokud je zdroj 16:9, automaticky změnit velikost na 1280x720.- Pokud je zdroj 15:9, automaticky změnit velikost na 1280x768.- Pokud je zdroj 16:10, automaticky změnit velikost na 1280x800.

POUŽÍVÁNÍ PROJEKTORU

Pravidlo automatického mapování WXGA (typ obrazovky 16:10):

Auto	Vstupní rozlišení Automaticky/Měřítko
	H-rozlišení V-rozlišení 1280 800
4:3	640 480 1066	800
	800 600 1066	800
	1024 768 1066	800
	1280 1024 1066	800
	1400 1050 1066	800
	1600 1200 1066	800
Širokoúhlýnotebook	1280 720 1280	720
	1280 768 1280	768
	1280 800 1280	800
SDTV	720 576 1280	720
	720 480 1280	720
HDTV	1280 720 1280	720
	1920 1080 1280	720

Tabulka měřítka WXGA (typ promítací plochy 16:9):

16 : 9 promítací plocha	480i/p 576i/p	1080i/p 720p Počítač
4x3 Upravte měřítko na 960x720.
16x9 Upravte měřítko na 1280x720.
LBX Upravte měřítko na 1280x960 a potom dosáhněte centrálního zobrazení 1280x720.
Nativní Vystředěné mapování 1:1. Zobrazení1280x720 smapováním 1:1.				1280x720 nastřed.	Vystředěné mapování 1:1.
Auto	- Při výběru tohoto formátu se automaticky nastaví typ zobrazení 16:9 (1280x720).- Pokud je zdroj 4:3, automaticky změnit velikost na 960x720.- Pokud je zdroj 16:9, automaticky změnit velikost na 1280x720.- Pokud je zdroj 15:9, automaticky změnit velikost na 1200x720.- Pokud je zdroj 16:10, automaticky změnit velikost na 1152x720.

POUŽÍVÁNÍ PROJEKTORU

Pravidlo automatického mapování WXGA (typ obrazovky 16:9):

Auto	Vstupní rozlišení Automaticky/Měřítko
	H-rozlišení V-rozlišení 1280 720
4:3	640 480 960 720
	800 600 960 720
	1024 768 960 720
	1280 1024 960 720
	1400 1050 960 720
	1600 1200 960 720
Širokoúhlý notebook	1280 720 1280 720
	1280 768 1200 720
	1280 800 1152 720
SDTV	720 576 1280 720
	720 480 1280 720
HDTV	1280 720 1280 720
	1920 1080 1280 720

Tabulka měřítka XGA:

Source 480i/p 576i/p 1080i/p 720p
4x3 Upravte měřítko na 1024x768.
16x9 Upravte měřítko na 1024x576.
Nativní Žádná změna měřítka; rozlišení závisí na zdroji vstupu a poté je zobrazeno.
Auto	- Pokud je zdroj 4:3, automaticky změnit velikost na 1024x768.- Pokud je zdroj 16:9, automaticky změnit velikost na 1024x576.- Pokud je zdroj 15:9, automaticky změnit velikost na 1024x614.- Pokud je zdroj 16:10, automaticky změnit velikost na 1024x640.

Pravidlo automatického mapování XGA (typ obrazovky 16:9):

Auto	Vstupní rozlišení Automaticky/Měřítko
	H-rozlišení V-rozlišení		1024 768
4:3	640 480 1024	768
	800 600 1024	768
	1024 768 1024	768
	1600 1200 1024	768
Širokoúhlý notebook	1280 720 1024	576
	1280 768 1024	614
	1280 800 1024	640
SDTV	720 576 1024	576
	720 480 1024	576
HDTV	1280 720 1024	576
	1920 1080 1024	576

POUŽÍVÁNÍ PROJEKTORU

Nabídka Zobrazení - Maskování hran

Maskování hran

Tato funkce slouží k odstranění šumu zavedeného dekódováním na okraji obrazu.

Nabídka Zobrazení - Zoom

Zoom

Slouží ke zmenšení nebo zvětšení obrazu na promítací ploše.

Nabídka Zobrazení - Posun obrazu

Zoom obrazu

Slouží k úpravě polohy promítaného obrazu ve vodorovné (H) nebo svislé (V) rovině.

Nabídka Zobrazení - Sbíhavost

Sbíhavost

Upravuje zkreslení obrazu způsobené nakloněním projektoru.

Nabídka Zvuk

Nabídka Zvuk - Ztlumit

Ztlumit

Tato volba slouží k dočasnému vypnutí zvuku.

• Zap.: Funkci zapněte volbou „Zap.“.
  • Vyp.: Funkci vypněte volbou „Vyp.“.

Poznámka:

• Funkce „Ztlumit“ ovlivňuje hlasitost vnitřního i vnějšího reproduktoru.
• Připojením externího reproduktoru se automaticky ztlumí vnitřní reproduktor.

Nabídka Zvuk - Hlasitost

Hlasitost

Slouží k úpravě hlasitosti.

Nabídka Vstup zvuku/Mic

Vstup zvuku/Mic

Slouží ke konfigurování funkce přepínání kanálů zvuku a mikrofonu.

• Vstup zvuku: Vstup zvuku funguje pro zdroj vstupu HDMI/VGA/video.
- Mic: Je aktivní pouze vstup zvuku mikrofonu.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Nastavení

Nabídka Nastavení - Projekce

Projekce

Slouží k výběr upřednostňované projekce mezi vpředu, vzadu, strop-nahoře a vzadu-nahoře.

Nabídka Nastavení - Typ obrazovky

Typ obrazovky (pouze pro model WXGA)

Zvolte typ obrazovky 16:9 a 16:10.

Nabídka Nastavení - Nastavení lampy

Lampa - upozornění

Zvolte tuto možnost pro zobrazení nebo skrytí varovné zprávy v případě, že je zobrazena hláška o výměně lampy. Toto hlášení se objeví 30 hodin před navrhovaným časem pro výměnu lampy.

Vynulování lampy

Resetuje počítadlo životnosti lampy po výměně.

Nabídka Nastavení - Nastavení filtru

Proved'te nastavení zprávy s varováním.

- Ano: Zobrazí varování po 500 hodinách používání.

Poznámka: „Filter Usage Hours / Filter Reminder / Filter Reset“ se zobrazí, pouze když „Optional Filter Installed“ je „Ano“.

- Ne: Vypnutí varování.

Filter Usage Hours

Zobrazí počet hodin filtru.

Filter Reminder

Zvolte tuto možnost pro zobrazení nebo skrytí varovné zprávy v případě, že je zobrazena zpráva o výměně filtru. K dispozici jsou možnosti Vyp., 300hr, 500hr, 800hr a 1000hr.

Filter Reset

Po výměně nebo čištění prachového filtru vynulujte počítadlo hodin prachového filtru.

Nabídka Nastavení - Nastavení napájení

Přímé zapínání

Volbou „Zap.“ aktivujete režim Přímé zapínání. Projektor se automaticky zapne po připojení k napájení, bez nutnosti stisknout tlačítko „Napájecí“ na klávesnici projektoru nebo na dálkovém ovladači.

Signál zapnutí

Volbou „Zap.“ aktivujete režim zapnutí signálem. Projektor se automaticky zapne když je rozpoznán signál, bez nutnosti stisknout tlačítko „Napájecí“ na klávesnici projektoru nebo na dálkovém ovladači.

Poznámka:

• Pokud je možnost „Signál zapnutí“ nastavena na „Zap.“, spotřeba energie v pohotovostním režimu projektoru bude přes 3 W.
  • Z důvodu směrnice ErP nejsou touto funkcí vybaveny modely v oblasti EMEA.

POUŽÍVÁNÍ PROJEKTORU

Auto vypnutí (min)

Nastavte časový interval, po kterém dojde k vypnutí projektoru. Časovač začne odpočítávat čas od momentu, kdy dojde k přerušení signálu. Po uběhnutí nastaveného časového intervalu (v minutách) se projektor sám vypne.

Časovač (min)

Slouží ke konfiguraci časovače.

- Časovač (min): Nastavte časový interval, po kterém dojde k vypnutí projektoru. Časovač začne odpočítávat s nebo bez signálu odeslaného do projektoru. Po uběhnutí nastaveného časového intervalu (v minutách) se projektor sám vypne.

Poznámka: Časovač se nuluje pro každém vypnutí napájení projektoru.

- Vždy zapnuto: Nastavte časovač tak, aby byl vždy zapnuto.

Krátké shrnutí

Provedte nastavení rychlého obnovení.

• Zap.: Dojde-li k náhodnému vypnutí projektoru, tato funkce umožňuje ihned obnovit napájení projektoru do 100 sekund od vypnutí.
  • Vyp.: Když uživatel vypne projektor, po 10 sekundách začne ventilátor chladit systém.

Režim napájení(Pohotovost)

Proved'te nastavení režimu napájení.

• Aktivní: Volbou „Aktivní“ se vrátíte do normální pohotovosti (LAN zap., VGA výstup vyp.).
• Eko: Volbou „Eko“ dále ušetříte rozptyl energie <0,5W.

Poznámka: Pokud je funkce „Signál zapnutí“ zapnutá, ventilátory poběží v aktivním pohotovostním režimu.

LAN (standby)

Aktivujte/deaktivujte funkci LAN, když se projektor nachází v pohotovostním režimu.

VGA výstup (standby)

Aktivujte/deaktivujte funkci VGA výstup, když se projektor nachází v pohotovostním režimu.

USB Power

Proved'te nastavení napájení USB.

• Zap.: Projektor je vždy napájen zdrojem napájení USB.
  • Vyp.: Funkce napájení USB je vypnutá.
• Auto: Projektor je automaticky napájen zdrojem napájení USB.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Nastavení Zabezpečení

Zabezpečení

Aktivací této funkce se před použitím projektoru zobrazí výzva k zadání hesla.

• Zap.: Pomocí funkce „Zap.“ zapněte bezpečnostní ověření projektoru při zapnutí.
  • Vyp.: Pomocí funkce „Vyp.“ můžete zapnout projektor bez ověření vstupního hesla.

Bezpeč. časovač

Může nastavit časovou (Měsíc/Den/Hodina) funkci na počet hodin, během kterých lze projektor používat. Jakmile nastavený čas uplyne, budete opět požádání o zadání hesla.

Změna hesla

Slouží k nastavení nebo změně hesla, které je vyžadováno při zapnutí projektoru.

Nabídka Nastavení - HDMI Link nastavení

Poznámka:

Když připojíte zařízení kompatibilní s HDMI CEC k projektoru kabely HDMI, můžete je ovládat na stejném stavu zapnutí nebo vypnutí napájení pomocí funkce HDMI Link v nabídce OSD projektoru. To umožňuje zapínat nebo vypínat jedno nebo více zařízení ve skupině prostřednictvím funkce HDMI Link. V typické konfiguraci může být váš DVD přehrávač připojen k projektoru prostřednictvím zesilovače nebo systému domácího kina.

HDML Link

Slouží k aktivaci/deaktivaci funkce HDMI Link. Volby Včetně TV, Power on Link a Power off Link budou k dispozici pouze při nastavení „Zap.“.

Včetně TV

Chcete-li, aby se TV a projektor vypínaly automaticky současně, nastavte na možnost „Ano“. Chcete-li zabránit, aby se obě zařízení vypnula současně, změňte nastavení na „Ne“.

Power On Link

Příkaz CEC zapnutí.

• Oboustranný: Projektor a zařízení CEC budou zapnuty současně.
• PJ --> Device: Zařízení CEC bude zapnuto až po zapnutí projektoru.
• Device --> PJ: Projektor se zapne až po zapnutí zařízení CEC.

Power Off Link

Povolením této funkce se HDMI Link a projektor automaticky vypnou současně.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Nastavení - Testovací vzorek

Testovací vzorek

Slouží k výběru testovacího vzorku z možností zelená mřížka, purpurová mřížka, bílá mřížka nebo k vypnutí (Vyp.) této funkce.

Nabídka Možnosti - Dálkové nastavení

IR Funkce

Proved'te nastavení IR funkce.

• Zap.: Vyberte „Zap.“, projektor lze ovládat dálkovým ovladačem z horního IR přijímače.
  • Vyp.: Po výběru možnosti „Vyp.“ projektor nelze ovládat dálkovým ovladačem. Výběrem možnosti „Vyp.“ bude možné používat klávesy klávesnice.

Uživatel1/ Uživatel2/ Uživatel3

Slouží k přiřazení výchozí funkce pro Uživatel1, Uživatel2 nebo Uživatel3 mezi HDMI 2, VGA 2, Testovací vzorek, LAN, Jas, Kontrast, Časovač, Shoda barev, Teplota barev, Gamma, Projekce, Nastavení lampy, Zoom, Blokováno a MHL.

Poznámka: Dostupné možnosti nabídky se mohou lišit v závislosti na typu modelu.

Nabídka Nastavení - ID projektoru

ID projektoru

Definici ID lze nastavit nabídkou (rozsah 0 - 99) a umožňuje uživateli ovládat individuální projektor pomocí příkazu RS232.

Nabídka Nastavení - Možnosti

Jazyk

Zde lze vybírat jazyk nabídky OSD: angličtina, němčina, francouzština, italština, španělština, portugalština, polština, holandština, švédština, norština/dánština, finština, řečtina, tradiční čínština, zjednodušená čínština, japonština, korejština, ruština, maďarština, čeština, arabština, thajština, turečtina, farsijština, vietnamština, indonéština, rumunština a slovenština.

Skryté titulky

Skryté titulky jsou textová verze zvukové stopy programu nebo další zobrazované informace. Pokud vstupní signál obsahuje skryté titulky, můžete tuto funkci zapnout a sledovat kanály. K dispozici jsou možnosti „Vyp.“, „CC1“ a „CC2“.

Poznámka: Skryté titulky jsou k dispozici pouze pro Video NTSC.

Menu Settings

Slouží k nastavení umístění nabídky na ploše a ke konfiguraci nastavení časovače nabídky.

• Umístění menu: Vyberte umístění nabídky na promítací ploše.
• Menu časovače: Nastavte délku zobrazení nabídky OSD na promítací ploše.

Auto zdroj

Nastavíte-li tuto volbu „Zap.“ a stisknete tlačítko na klávesnici projektoru nebo tlačítko na dalkovém ovladači, bude automaticky vybrán další dostupný vstupní zdroj. Nastavením „Vyp.“ deaktivujete funkci automatického zdroje.

POUŽÍVÁNÍ PROJEKTORU

Vstupní zdroj

Slouží k výběru vstupního zdroje mezi HDMI1, HDMI2/MHL, VGA1, VGA2 a Video.

Poznámka: Dostupné možnosti nabídky se mohou lišit v závislosti na typu modelu.

Název vstupu

Slouží k přejmenování funkce vstupu pro snadnější identifikaci. K dispozici jsou možnosti HDMI1, HDMI2/MHL, VGA1, VGA2 a Video.

Poznámka: Dostupné možnosti nabídky se mohou lišit v závislosti na typu modelu.

Velká nadm. výška

Když je vybrána možnost „Zap.“, ventilátory se budou otáčet rychleji. Tato funkce je vhodná ve vyšších nadmořských výškách, kde je řídký vzduch.

Mód zobrazení uzamčen

Volbou „Zap.“ nebo „Vyp.“ zamkněte nebo odemkněte nastavení režimu zobrazení.

Zámek klávesnice

Když je funkce zámek klávesnice nastavena na „Zap.“, klávesnice bude zamknutá. Projektor lze ovšem ovládat dálkovým ovladačem. Výběrem možnosti „Vyp.“ bude možné znovu používat klávesnici.

Skrýt informace

Aktivací této funkce se skryje zpráva s informacemi.

• Vyp.: Volbou „Vyp.“ zobrazíte hlášení o „Vyhledávání“.

- Zap.: Volbou „Zap.“ skryjete zprávy s informacemi.

Logo

Tato funkce slouží k nastavení požadované úvodní obrazovky. Provedené změny se projeví při příštím zapnutí projektoru.

• Výchozí: Výchozí úvodní obrazovka.

- Neutrální: Na úvodní obrazovce se nezobrazí logo.

Barva pozadí

Touto funkci nastavíte zobrazení modré, červené, zelené nebo šedé barvy, žádné barvy nebo obrazovky s logem, když není k dispozici žádný signál.

Poznámka: Pokud je barva pozadí nastavena na „Žádný“, barva pozadí je černá.

Nabídka Setup - Reset

Resetovat OSD

Slouží k obnovení výchozích továrních nastavení nabídky OSD.

Obnovit výchozí

Slouží k obnovení výchozích továrních nastavení nabídky Nastavení.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Sít'

Poznámka: Tato nabídka platí pouze pro model typ 2 (12 I/O).

Nabídka Network LAN

Stav sítě

Zobrazí stav síťového připojení (pouze pro čtení).

MAC Address

Zobrazí adresu MAC (pouze pro čtení).

DHCP

Tato možnost slouží k aktivaci nebo deaktivaci funkce DHCP.

• Zap.: Projektor automaticky získá adresu IP z vaší sítě.
  • Vyp.: Slouží k ruční konfiguraci adresy IP, masky podsítě, brány a DNS.

Poznámka: Po ukončení OSD budou automaticky použity zadané hodnoty.

Adresa IP

Zobrazí adresu IP.

Maska podsítě

Zobrazí číselnou masku podsítě.

Brána

Zobrazí výchozí bránu sítě připojené k projektoru.

DNS

Zobrazí číslo DNS.

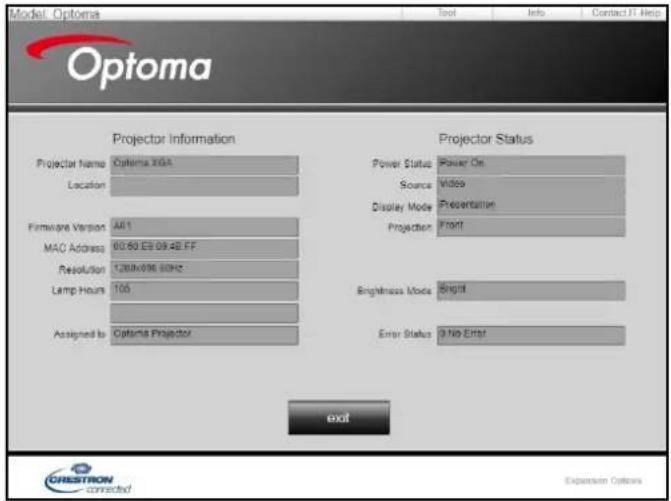

Ovládání projektoru prostřednictvím webového prohlížeče

1. Nastavení volby DHCP na „Zap.“ v projektoru povolíte serveru DHCP, aby automaticky přířadil adresu IP.
2. Spustte webový prohlížeč ve vašem počítači a zadejte adresu IP projektoru („Sít’ > LAN > Adresa IP“).
3. Zadejte uživatelské jméno a heslo a klikněte na tlačítko „Přihlášení“. Zobrazí se webové rozhraní konfigurace projektoru.

Poznámka:

- Výchozí uživatelské jméno a heslo je „admin“.

• Postup uvedený v této části vychází z operačního systému Windows 7.

- Výchozí uživatelské jméno a heslo je „admin“. - Postup uvedený v této části vychází z operačního systému Windows 7.

POUŽÍVÁNÍ PROJEKTORU

Přímé připojení počítače k projektoru\*

1. V projektoru nastavte volbu DHCP na „Vyp.“
2. Nakonfigurujte adresu IP, masku podsítě, bránu a DNS na projektoru („Sít' > LAN“).

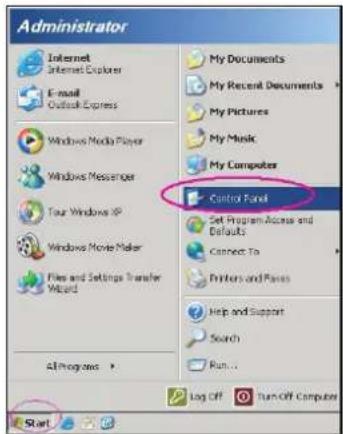

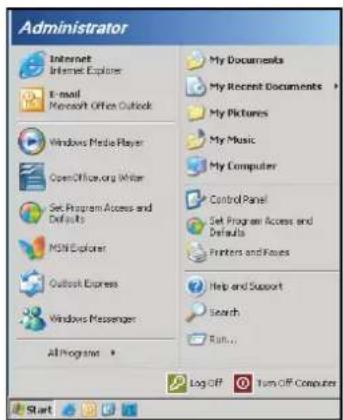

3. V počítači otevřete stránku Centrum sít'ových připojení a sdílení a přířadťe počítači stejné síťové parametry, jaké jsou nastaveny v projektoru. Kliknutím na tlačitko „OK“ uložte parametry.

1. Spustte webový prohlížeč ve vašem počítači a do adresního řádku zadejte adresu IP přiřazenou v kroku 3. Potom stiskněte tlačítko „Vstoupit“.

Vynulovat (Reset)

Obnoví všechny hodnoty parametrů sítě LAN.

Nabídka Network control

Crestron

Tuto funkci použijte k výběru síťové funkce (port: 41794).

Další informace najdete na webu http://www.crestron.com a www.crestron.com/getroomview.

Extron

Tuto funkci použijte k výběru síťové funkce (port: 2023).

PJ Link

Tuto funkci použijte k výběru síťové funkce (port: 4352).

AMX Device Discovery

Tuto funkci použijte k výběru síťové funkce (port: 9131).

Telnet

Tuto funkci použijte k výběru síťové funkce (port: 23).

HTTP

Tuto funkci použijte k výběru síťové funkce (port: 80).

POUŽÍVÁNÍ PROJEKTORU

Nabídka Nastavení Sít' Control Settings

Funkce LAN RJ45

Pro jednoduchost a snadné ovládání nabízí tento projektor řadu síťových funkcí a funkcí vzdálené správy. Funkce LAN/RJ45 umožňuje ovládat funkce projektoru prostřednictvím sítě, například vzdálená správa: Zapnutí/vypnutí, nastavení jasu a kontrastu. Rovněž umožňuje zjišťovat informace o stavu projektoru, například: Zdroj videa, ztlumení zvuku atd.

Terminálové funkce drátové místní sítě LAN

Tento projektor lze ovládat počítačem (notebookem) nebo jiným externím zařízením prostřednictvím portu LAN/RJ45 a kompatibilním s funkcemi Crestron / Extron / AMX (Device - Discovery) / PJLink.

• Crestron je registrovaná ochranná známka společnosti Crestron Electronics, Inc. v USA.
  • Extron je registrovaná ochranná známka společnosti Extron Electronics, Inc. v USA a dalších zemích.
• AMX je registrovaná ochranná známka společnosti AMX LLC v USA a dalších zemích.
• Značka PJLink je přihlášena k registraci jako obchodní známka a logo v Japonsku, USA a dalších zemích společností JBMIA.

Tento projektor podporuje specifikované příkazy ovladače Crestron Electronics a souvisejícího softwaru, například RoomView®.

http://www.crestron.com/

Tento projektor podporuje referenční přístroj(e) Extron.

http://www.extron.com/

Tento projektor podporuje AMX (Device Discovery).

http://www.amx.com/

Tento projektor podporuje všechny príkazy PJLink třídy 1 (verze 1.00).

http://pjlink.jbmia.or.jp/english/

Další podrobnosti o různých typech externích zařízení, která lze připojit k portu LAN/RJ45 a k dálkovému ovladači projektoru a také o souvisejících ovládacích přikazech, které podporují jednotlivá externí zařízení vám poskytne přímo technická podpora.

POUŽÍVÁNÍ PROJEKTORU

LAN RJ45

1. Připojte kabel RJ45 k portům RJ45 projektoru a počítače (notebooku).

1. V počítači (notebooku) vyberte Start > Ovládací panely > Sít'ová připojení.

1. Klikněte pravým tlačítkem myši na položku Připojení k místní síti a vyberte položku Vlastnosti.

1. V okně Vlastnosti vyberte kartu Obecné a vyberte Protokol sítě Internet (TCP/IP).

1. Klikněte na „Vlastnosti“.

1. Zadejte adresu IP a masku podsítě a potom stiskněte „OK“.

1. Stiskněte tlačítko „Nabídka“ na projektoru.
2. V projektoru otevřete Sít' > LAN.

3. Zadejte následující parametry připojení:

4. DHCP: Vyp.

5. Adresa IP: 192.168.0.100
   – Maska podsítě: 255.255.255.0
6. Brána: 192.168.0.254

7. DNS: 192.168.0.1

8. Stisknutím „Vstoupit“ potvrdte nastavení.

9. Spust'te nainstalovaný webový prohlížeč, například Microsoft Internet Explorer s přehrávačem Adobe Flash Player 9.0 nebo vyšším.
10. Do adresního řádku zadejte následující adresu IP projektoru: 192.168.0.100.

1. Stiskněte tlačítko „Enter“.

POUŽÍVÁNÍ PROJEKTORU

Projektor je nastaven pro vzdálenou správu. Funkce LAN/RJ45 je zobrazena následujícím způsobem:

Stránka Informace

Kontaktovat IT telefonickou pomoc

RS232 prostřednictvím funkce Telnet

Existuje další způsob ovládání příkazy RS232, tzv. „RS232 prostřednictvím funkce TELNET“ pro rozhraní LAN/RJ45.

Stručná příručka pro „RS232 prostřednictvím funkce Telnet“

V nabídce OSD projektoru vyhledejte a získejte adresu IP.

Zkontrolujte, zda má notebook/PC přístup k webové stránce projektoru.

Pokud bude funkce „TELNET“ od ltrovávána notebookem/PC, zkontrolujte, zda je vypnuto nastavení „Brána rewall systému Windows“.

1. Vyberte Start > Všechny programy > Příslušenství > Příkazový řádek.

1. Zadejte příkaz v následujícím formátu:

2. telnet ttt.xxx.yyy.zzz 23 (stiskněte klávesu „Vstoupit“)

3. (ttt.xxx.yyy.zzz: Adresa IP projektoru)

4. Pokud je připraveno připojení Telnet a pokud uživatel může zadávat příkazy RS232, po stisknutí klávesy „Vstoupit“ bude příkaz RS232 funkční.

Specifikace pro „RS232 by TELNET“:

1. Telnet: TCP.
2. Port Telnet: 23 (podrobnosti vám poskytne servisní zástupce nebo technická podpora).
3. Nástroj Telnet: Windows „TELNET.exe“ (režim konzole).
4. Normální odpojení ovládání RS232-by-Telnet: Ukončete
5. Nástroj Windows Telnet bezprostředně poté, co je připraveno připojení TELNET.

– Omezení 1 pro ovládání Telnet: K dispozici je méně než 50 bajtů pro následné zatížení sítě aplikací ovládání Telnet.
– Omezení 2 pro ovládání Telnet: K dispozici je méně než 26 bajtů pro jeden kompletní příkaz RS232 pro ovládání Telnet.
– Omezení 3 pro ovládání Telnet: Minimální zpoždění dalšího příkazu RS232 musí být více než 200 (ms).

POUŽÍVÁNÍ PROJEKTORU

Nabídka Info

Nabídka Info

Zde jsou zobrazeny následující informace o projektoru:

• Regulační
• Seriové číslo
• Source
• Rozlišení
• Refresh Rate
• Mód zobrazení
• Režim napájení(Pohotovost)
• Životnost lampy
• Stav sítě (*)
• Adresa IP (*)
  • ID projektoru
• Filter Usage Hours
  • Mód jasu
• FW Version

Poznámka: (*) Možnosti „Stav sitě“ a „Adresa IP“ platí pouze pro model typ 2 (12 I/O).

ÚDRŽBA

Výměna lampy

Projektor sám zjistí životnost lampy. Když se bliží konec životnosti lampy, na promítací ploše se zobrazí zpráva s upozorněním.

V takovém případě se obraťte na místního prodejce nebo servisní středisko a co nejdříve nechte lampu vyměnit. Před výměnou lampy se ujistěte, že se projektor v posledních 30 minutách chladil.

Varování: Je-li projektor namontován pod stropem, bud'te při otevírání krytu lampy opatrní. Při výměně lampy u stropní montáže doporučujeme použit ochranné brýle. Dejte pozor, aby z projektoru vypadly žádné uvolněné předměty.

Varování: Komora lampy je horká! Před výměnou lampy ji nechte ochladit!

Varování: K omezení rizika zranění neupustte modul lampy nebo nesahejte na žárovku lampy. Žárovka se může rozbít a způsobit zranění.

ÚDRŽBA

Výměna lampy (pokračování)

1. Vypněte napájení projektoru stisknutím tlačítka „“ nědálkovém ovladači nebo na klávesnici projektoru.

2. Nechte projektor v posledních 30 minutách vychladit.

3. Odpojte napájecí kabel.

4. Odšroubujte šroubek na krytu. 1

5. Sejměte kryt. 2

6. Odšroubujte šroubek na modulu lampy. 3

7. Zvedněte rukojeť lampy. 4

8. Odpojte kabel lampy. 5

9. Opatrně vyjměte modul lampy. 6

10. Při výměně modulu lampy postupujte podle předchozích kroků, ale v opačném pořadí.

11. Zapněte projektor a vynulujte počítadlo lampy.

12. Vynulování lampy: (i) Stiskněte tlačítko „Nabídka“ → (ii) Vyberte „Nastavení“ → (iii) Vyberte „Nastavení lampy“ → (iv) Vyberte „Vynulování lampy“ → (v) Vyberte „Ano“.

Poznámka:

- Šrouby na krytu lampy a na lampě nelze demontovat.

• Projektor nelze zapnout, pokud nebyl zpět na místo vrácen kryt lampy.

- Nedotýkejte se skleněné části lampy. Mastnota z rukou může způsobit prasknutí lampy. V případě náhodného dotyku očistěte modul lampy suchým hadříkem.

ÚDRŽBA

Instalace a čištění prachového filtru

Instalace prachového filtru

Poznámka: Prachové filtry jsou nezbytné/dodávány pouze ve vybraných regionech s nadměrnou prašností.

Čištění prachového filtru

Doporučujeme čistit prachový filtr každé tři měsíce. Je-li projektor používán v prašném prostředí, čistěte filtr častěji.

Postup:

1. Vypněte napájení projektoru stisknutím tlačítka „“ nědálkovém ovladači nebo na klávesnici projektoru.
2. Odpojte napájecí kabel.
3. Opatrně vyjměte prachový filtr. 1
4. Prachový filtr vyčistěte nebo vyměňte. 2
5. Při instalaci prachového filtru postupujte podle předchozích kroků v opačném pořadí.

Kompatibilní rozlišení

Kompatibilita digitálního signálu

B0/zavedená synchronizace	B0/standardní synchronizace	B0/detailní synchronizace	B1/Režim video	B1/detailní synchronizace
720x400 při 70 Hz	1440x900 při 60 Hz	Nativní synchronizace:	640x480p při 60 Hz	720x480p při 60 Hz
640x480 při 60 Hz	1024x768 při 120 Hz	XGA: 1024x768 při 60 Hz	720x480p při 60 Hz	1280x720p při 60 Hz
640x480 při 67 Hz	1280x800 při 60 Hz	WXGA: 1280x800 při 60 Hz	1280x720p při 60 Hz	1366x768 při 60 Hz
640x480 při 72 Hz	1280x1024 při 60 Hz	1920x1080i při 60 Hz	1920x1080i při 50 Hz
640x480 při 75 Hz	1680x1050 při 60 Hz	720(1440)x480i při 60 Hz	1920x1080p při 60 Hz
800x600 při 56 Hz	1280x720 při 60 Hz	1920x1080p při 60 Hz
800x600 při 60 Hz	1280x720 při 120 Hz	720x576p při 50 Hz
800x600 při 72 Hz	1600x1200 při 60 Hz	1280x720p při 50 Hz
800x600 při 75 Hz	1920x1080i při 50 Hz
832x624 při 75 Hz	720(1440)x576i při 50 Hz
1024x768 při 60 Hz	1920x1080p při 50 Hz
1024x768 při 70 Hz	1920x1080p při 24 Hz
1024x768 při 75 Hz	1920x1080p při 30 Hz
1280x1024 při 75 Hz
1152x870 při 75 Hz

Kompatibilita analogového signálu

B0/zavedená synchronizace	B0/standardní synchronizace	B0/detailní synchronizace	B1/detailní synchronizace
720x400 při 70 Hz	1440x900 při 60 Hz	Nativní synchronizace:	1366x768 při 60 Hz
640x480 při 60 Hz	1024x768 při 120 Hz	XGA: 1024x768 při 60 Hz
640x480 při 67 Hz	1280x800 při 60 Hz	WXGA: 1280x800 při 60 Hz
640x480 při 72 Hz	1280x1024 při 60 Hz
640x480 při 75 Hz	1680x1050 při 60 Hz
800x600 při 56 Hz	1280x720 při 60 Hz
800x600 při 60 Hz	1280x720 při 120 Hz
800x600 při 72 Hz	1600x1200 při 60 Hz
800x600 při 75 Hz
832x624 při 75 Hz
1024x768 při 60 Hz
1024x768 při 70 Hz
1024x768 při 75 Hz
1280x1024 při 75 Hz
1152x870 při 75 Hz

DODATEČNÉ INFORMACE

Kompatibilita video True 3D

Vstupní rozlišení	Vstup HDMI 1.4a3D	Frekvence vstupu
		1280x720p při 50 Hz Nahoře-a-dole
		1280x720p při 60 Hz Nahoře-a-dole
		1280x720p při 50 Hz Zhuštování snímků
		1280x720p při 60 Hz Zhuštování snímků
		1920x1080i při 50 Hz Vedle-sebe (napůl)
		1920x1080i při 60 Hz Vedle-sebe (napůl)
		1920x1080P při 24 Hz Nahoře-a-dole
		1920x1080P při 24 Hz Zhuštování snímků
	HDMI 1.3	1920x1080i při 50 Hz	Vedle-sebe (napůl) Režim SBS zap.
		1920x1080i při 60 Hz
		1280x720p při 50 Hz
		1280x720p při 60 Hz
		800x600 při 60 Hz
		1024x768 při 60 Hz
		1280x800 při 60 Hz
		1920x1080i při 50 Hz	Nahoře-a-dole Režim TAB zap.
		1920x1080i při 60 Hz
		1280x720p při 50 Hz
		1280x720p při 60 Hz
		800x600 při 60 Hz
		1024×768 při 60 Hz
		1280x800 při 60 Hz
		480i HQFS Formát 3D je Frame Sequential

Poznámka:

• Při 3D vstupu 1080p při 24 Hz musí DMD přehrávat s integrálním násobkem režimu 3D.
- Podpora NVIDIA 3DTV Play, pokud není účtován žádný patentový poplatek od společnosti Optoma. 1080i při 25 Hz a 720p při 50 Hz poběží na 100 Hz; ostatní 3D časování poběží na 120 Hz.

• 1080p při 24 Hz poběží na 144 Hz.

DODATEČNÉ INFORMACE

Velikost obrazu a promítací vzdálenost

XGA

Požadovaná velikost obrazu							Vzdálenost projektoru pro požadovanou velikost obrazu (D)				Odsazení (Hd)
Úhlopříčka Šířka Výška Široký									Teleobjektivový obraz
m palce m palce m palce m stopy m stopy m stopy
0,81	32	0,65	25,60	0,49	19,20	0,4 1,31 NA NA 0,07 2,76
1,27	50	1,02	40,00	0,76	30,00	0,6 1,97 NA NA 0,12 4,72
1,52	60	1,22	48,00	0,91	36,00	0,8 2,62 NA NA 0,14 5,51
1,78	70	1,42	56,00	1,07	42,00	0,9 2,95 NA NA 0,16 6,30
2,03	80	1,63	64,00	1,22	48,00	1,0 3,28 NA NA 0,18 7,09
2,29	90	1,83	72,00	1,37	54,00	1,1 3,61 NA NA 0,21 8,27
2,54	100	2,03	80,00	1,52	60,00	1,3 4,27 NA NA 0,23 9,06
3,05	120	2,44	96,00	1,83	72,00	1,5 4,92 NA NA 0,27 10,63
3,81	150	3,05	120,00	2,29	90,00	1,9 6,23 NA NA 0,34 13,39
4,57	180	3,66	144,00	2,74	108,00	2,3 7,55 NA NA 0,41 16,14
5,08	200	4,06	160,00	3,05	120,00	2,5 8,20 NA NA 0,46 18,11
6,35	250	5,08	200,00	3,81	150,00	3,1 10,17 NA NA 0,57 22,44
7,62		300		6,1		240,00	4,57	180,00	3,8	12,47	NA	NA

WXGA

Požadovaná velikost obrazu							Vzdálenost projektoru pro požadovanou velikost obrazu (D)				Odsazení (Hd)
Úhlopříčka Šířka Výška Široký									Teleobjektivový obraz
m palce m palce	m palce m stopy m			stopy m stopy
0,81 32	0,69 27,14	0,43 17,00	0,4 1,31 NA	NA	0,05 1,97
1,27 50	1,08 42,40	0,67 26,50	0,6 1,97 NA	NA	0,09 3,54
1,52 60	1,29 50,88	0,81 31,80	0,7 2,30 NA	NA	0,10 3,94
1,78 70	1,51 59,36	0,94 37,10	0,8 2,62 NA	NA	0,12 4,72
2,03 80	1,72 67,84	1,08 42,40	0,9 2,95 NA	NA	0,13 5,12
2,29 90	1,94 76,32	1,21 47,70	1,0 3,28 NA	NA	0,15 5,91
2,54 100	2,15 84,80	1,35 53,00	1,1 3,61 NA	NA	0,16 6,30
3,05 120	2,58 101,76	1,62 63,60	1,3 4,27 NA	NA	0,20 7,87
3,81 150	3,23 127,20	2,02 79,50	1,7 5,58 NA	NA	0,25 9,84
4,57 180	3,88 152,64	2,42 95,40	2,0 6,56 NA	NA	0,30 11,81
5,08 200	4,31 169,60	2,69 106,00	2,2 7,22 NA	NA	0,34 13,39
6,35 250	5,38 212,00	3,37 132,50	2,8 9,19 NA	NA	0,41 16,14
7,62	300	6,46	254,40	4,04	159,00	3,4	11,15	NA	NA	0,50	19,69

DODATEČNÉ INFORMACE

Rozměry projektoru a stropní instalace

1. Aby se zabránilo poškození projektoru, použijte stropní držák Optoma.

2. Pokud chcete použít jinou soupravu pro montáž na strop, ujistěte se, že použité šrouby splňují následující parametry:

3. Typ šroubu: M4*3

4. Minimální délka šroubu: 10mm

Poznámka: Uvědomte si, že škody vzniklé nesprávnou montáží ruší platnost záruky.

Varování:

• Pokud zakoupíte stropní držák jiného výrobce, použijte šrouby správné velikosti. Velikost šroubu se bude lišit v závislosti na tloušťce montážní desky.
• Mezi stropem a spodní stranou projektoru musí být zachována mezera alespoň 10 cm.
• Neumístujte projektor v blízkosti zdroje tepla.

DODATEČNÉ INFORMACE

Kódy IR dálkového ovládání 1

Popis tlačítek Popis Kód tlačítka
Napájecí Stisknutím	[0H5D]	pnete/vypnete projektor. 81
Blokováno Stisknutím		tohoto tlačítka lze znehybnit obraz projektoru. 8B
Poměr Stisknutím	[4KX2]	níte poměr stran zobrazeného obrazu. 98
Ztlumit AV Stisknutím	[2T46]	vypnete/zapnete zabudovaný reproduktor projektoru 8A
Sbíhavost+/ nahoru	Keystone+	• Stisknutím tohoto tlačítka lze upravit lichoběžníkové zkreslení obrazu způsobené nakláněním projektoru.• Stisknutím se posunujete nahoru.	C6
Ztlumit	[VKK]	Stisknutím tohoto tlačítka lze dočasně vypnout / zapnout zvuk.	92
Vlevo/Hlas-	[WZZY] Vol-	• Stisknutím tohoto tlačítka snížíte hlasitost.• Stisknutím se posunujete vlevo.	C8
Vstoupit	[AD42]	Potvrďte výběr položky.	- C5 (pro OSD)- CA (pro emulaci USB myši prostřednictvím USB)
Vpravo/Hlas+	Vol+	• Stisknutím tohoto tlačítka zvýšíte hlasitost.• Stisknutím se posunujete vpravo.	C9
Menu	[XZSZ]	Stisknutím tohoto tlačítka zobrazíte nebo ukončíte nabídky OSD projektoru.	88
Dolů/Sbíhavost-	[7446] Keystone-	• Stisknutím tohoto tlačítka lze upravit lichoběžníkové zkreslení obrazu způsobené nakláněním projektoru.• Stisknutím se posunujete dolů.	C7

DODATEČNÉ INFORMACE

Popis tlačítek Popis Kód tlačítka
Tři rozměry		Stisknutím tohoto tlačítka ručně vyberte režim 3D, který odpovídá vašemu 3D obsahu.	93
HDMI Stisknutím to		tlačítka vyberete zdroj HDMI. 86
VGA Stisknutím to		tlačítka vyberete zdroj VGA. 8E
Video Stisknutím z		zdroj video. CE
Source Stisknutím		to tlačítka vyberte některý vstupní signál. C3
Mód jasu		Stisknutím tohoto tlačítka se automaticky upraví jas obrazu pro dosažení optimálního kontrastu.	87
Resynchronizace A		maticy synchronizuje projektor se vstupním zdrojem. C4

DODATEČNÉ INFORMACE

Kódy IR dálkového ovládání 2

Tlačítko		Kód tlačítka	Potisk tlačítka	Popis
Napájecí 81			Zapnutí/ vypnutí	Stisknutím zapnete / vypnete projektor.
Spínač 3E Spínač				Stisknutím tohoto tlačítka lze zapnout/vypnout režim USB myši.
Žádný obraz / ztlumení zvuku		8A		Stisknutím tohoto tlačítka lze skrýt / zobrazit obraz a vypnout / zapnout zvuk.
Blokováno 8B Blokováno Stisknutím tohoto tlačítka lze znehybnit obraz projektoru.
Ztlumit 92				Stisknutím tohoto tlačítka lze dočasně vypnout / zapnout zvuk.
Levé klepnutí myší	L CB L		Slouží jako klepnutí levým tlačítkem myši.
Pravé klepnutí myší	R	CC	R	Slouží jako klepnutí pravým tlačítkem myši.
Čtyři směrové klávesy výběru		C6	Šipka nahoru	Tlačítka ▲ ▼ ▶ slouží k výběru položek nebo k úpravám výběru.
		C8	Šipka vlevo
		C9	Šipka vpravo
		C7	Šipka dolů

DODATEČNÉ INFORMACE

Tlačitko		Kód tlačitka	Potisk tlačitka	Popis
Vstoupit		C5 Vstoupit		Potvrďte výběr položky.
		CA	Vstoupit
Strana -		C2	Strana - Stisknutím tohoto tlačitka posunete stránku dolů.
Laser		Není k dispozici	Laser Slouží jako laserové ukazovátko.
Strana + C1			Strana + Stisknutím tohoto tlačitka posunete stránku nahoru.
Sbíhavost		85 Sbíhavost+		Stisknutím tohoto tlačitka lze upravit lichoběžníkové zkreslení obrazu způsobené nakláněním projektoru.
		84	Sbíhavost-
Hlasitost		8C Hlasitost +		Stisknutím tohoto tlačitka lze zvýšit / snížit hlasitost.
		8F	Hlasitost -
Projekční poměr / 1	[6233]	98		• Stisknutím změníte poměr stran zobrazeného obrazu.• Slouží jako číslo „1“ na číselné klávesnici.
Menu / 2 88 Menu / 2				• Stisknutím tohoto tlačitka zobrazíte nebo ukončite nabídky OSD projektoru.• Slouží jako číslo „2“ na číselné klávesnici.
Tři rozměry / 3 93 Tři rozměry / 3				• Stisknutím tohoto tlačitka ručně vyberte režim 3D, který odpovídá vašemu 3D obsahu.• Slouží jako číslo „3“ na číselné klávesnici.
HDMI / 4 86 HDMI/4				• Stisknutím tohoto tlačitka vyberete zdroj HDMI.• Slouží jako číslo „4“ na číselné klávesnici.
VGA / 5		D0	VGA/5	• Stisknutím tohoto tlačitka vyberete zdroj VGA.• Slouží jako číslo „5“ na číselné klávesnici.
Video / 6		D1	Video / 6	• Stisknutím tohoto tlačitka vyberte zdroj kompozitního video.• Slouží jako číslo „6“ na číselné klávesnici.
Uživatel1 / 7;Uživatel2 / 8;Uživatel3 / 9		D2 Uživatel 1/7		• Tlačítka definovaná uživatelem. Pokyny pro nastavení viz stránka 46.• Slouží jako čísla „7“, „8“ a „9“ na číselné klávesnici.
		D3 Uživatel 2/8
		D4 Uživatel 3/9
Source		C3	Source	Stisknutím tohoto tlačitka vyberte některý vstupní signál.
Mód jasu / 0	###	96	### / 0	• Stisknutím tohoto tlačitka se automaticky upravi jas obrazu pro dosažení optimálního kontrastu.• Slouží jako číslo „0“ na číselné klávesnici.
Opakovaná synchronizace		C4	Opakovaná synchronizace	Stisknutím tohoto tlačitka automaticky synchronizuje projektor se vstupním zdrojem.

DODATEČNÉ INFORMACE

Odstraňování problémů

Dojde-li k problémům s projektorem, řídte se následujícími informacemi. Pokud problem přetrvává, kontaktujte prosím Vašeho lokálního distributora nebo servisní centrum.

Problémy s obrazem

Na promítací ploše se neobjevuje žádný obraz.

• Ujistěte se, že jsou všechny kabely a spojení správně a pevně připojeny, jak je popsáno v kapitole „Instalace“.
• Zkontrolujte, zda v konektorech nejsou ohnuty či odlomeny kolíky.
• Zkontrolujte, zda je projekční lampa správně nainstalovaná. Viz část „Výměna lampy“.
• Zkontrolujte, zda není zapnutá funkce „Ztlumit AV“.

Obraz je rozostřený

- Upravte podle potřeby zaostřovacím kroužkem.

- Ujistěte se, zda se promítací plocha nachází v požadované vzdálenosti od projektoru. (Viz stránky 61-62).

Obraz se tähne, pokud je zobrazení v režimu 16:9 DVD.

• Když přehráváte anamorfní DVD nebo 16:9 DVD, projektor zobrazí nejlepší obraz ve formátu 16:9 na straně projektoru.
• Přehráváte-li titul ve formátu LBX, změňte formát projektoru pomocí nabídky zobrazené na ploše (OSD).
• Přehráváte-li titul ve formátu 4:3, změňte formát 4:3 v projektoru pomocí nabídky zobrazené na ploše (OSD).
• Na vašem DVD přehrávači nastavte formát zobrazení s poměrem stran 16:9 (široký).

? Obraz je příliš malý nebo příliš velký

• Projektor posuňte blíž nebo dál od promítací plochy.
• Stiskněte „Menu (Nabídka)“ na panelu projektoru a přejděte na „Obrázek → Projekční poměr“. Vyzkoušejte různá nastavení.

? Obraz má zešikmené boční okraje:

• Je-li to možné, změňte polohu projektoru tak, aby byl směřoval na střed promítací plochy a byl pod ní.
- Upravte nastavení pomocí „Obrázek → Sbíhavost“ v nabídce OSD.

? Obraz je převrácený

- V nabídce OSD vyberte možnost „Nastavení → Projekce“ a upravte orientaci obrazu.

? Rozmazaný dvojitý obraz

- Stisknutím tlačítka „3D“ a přepnutím na „Auto“ zabráníte rozmazanému dvojitému 2D obrazu.

DODATEČNÉ INFORMACE

Dva obrazy, formát vedle-sebe

- Stisknutím tlačítka „3D“ a přepnutím na „SBS“ správně zobrazíte vstupní signál HDMI 1.3 2D 1080i vedle-sebe.

? Obraz se nezobrazuje ve 3D

- Zkontrolujte, zda není vybitá baterie v 3D brýlích.

- Zkontrolujte, zda jsou 3D brýle zapnuté.

Když je vstupní signál HDMI 1.3 2D (1080i vedle sebe), stiskněte tlačítko „3D“ a přepněte na „SBS“.

Jiné problémy

Projektor prestal reagovat na všechny ovládací prvky

- Pokus je to možné, projektor vypněte, odpojte napájecí kabel od sítě a počkejte nejméně 20 sekund.

Lampa vyhořela nebo praskla

Když lampa dospěje ke konci své životnosti, vyhoří nebo hlasitě praskne. Pokud se toto stane, projektor nelze zapnout, dokud lampa nebude vyměněna. Při výměně lampy postupujte podle pokynů v části „Výměna lampy“ na stránkách 56-57.

Problémy s dálkovým ovládáním

Nefunguje-li dálkové ovládání

• Zkontrolujte, zda je pracovní úhel dálkového ovládání v rozsahu ±15° vůči přijímači IR na projektoru.

- Mezi dálkovým ovládáním a projektorem nesmí být překážky. Postavte se do vzdálenosti nejvíc 6 m od projektoru.

- Pokud jsou baterie vybité, vyměňte je.

DODATEČNÉ INFORMACE

Varovné indikátory

Když se rozsvítí nebo rozblikají výstražné indikátory (viz níže), projektor se automaticky vypne:

• Indikátor LED „LAMPA“ svítí červeně a pokud indikátor „Napájení/pohotovostní režim“bliká červeně.
• Indikátor LED „TEPLOTA“ svítí červeně a pokud indikátor „Napájení/pohotovostní režim“bliká červeně. Znamená to, že projektor je přehřátý. Za normálních okolností se může projektor znovu zapnout.

- Indikátor LED „TEPLOTA“ bliká červeně a pokud indikátor „Napájení/bezpečnostní režim“ bliká červeně.

Odpojte napájecí kabel od projektoru, počkejte 30 sekund a akci zopakujte. Pokud se výstražné indikátory znovu rozsvítí, požádejte o pomoc nejbližší servisní středisko.

Zprávy indikátorů LED

Message	Indikátor LED napájení	Indikátor LED napájení	Indikátor LED teploty	Indikátor LED lampy
	(Červený) (Modrá) (Červený) (Červený)
Pohotovostní stav (Vstupní napájecí šňůra)	Stále svítí
Zapnuto (zahřivání)		Bliká(0,5 sec nesvítí / 0,5 sec svítí)
Zapnuto a lampa svítí Stále svítí
Vypnutí (Chlazení)		Bliká(0,5 sec nesvítí / 0,5 sec svítí).Po vypnutí ventilátoru chlazení znovu svítí červeně.
Krátké shrnutí (100 sec)		Bliká(0,25 sec nesvítí / 0,25 sec svítí)
Chyba (lampa nefunguje)	Bliká Stále svítí
Chyba (Závada ventilátoru)	Bliká Bliká
Chyba (přehřívání) Bliká Stále svítí

• Vypnutí:

- Upozornění na stav lampy:

DODATEČNÉ INFORMACE

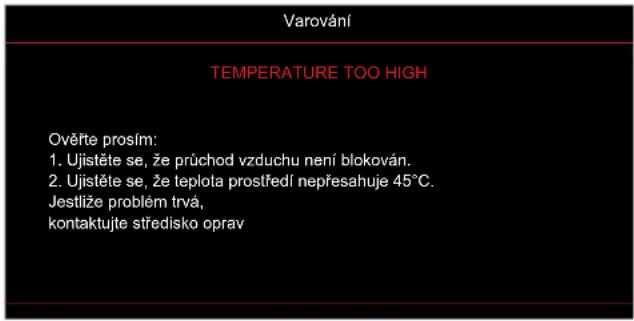

- Upozornění na stav teploty:

- Závada vent:

• Mimo rozsahu zobrazení:

• Varování při vypnutí:

- Bezpečnostní časový alarm:

DODATEČNÉ INFORMACE

Technické údaje

Optika Popis
Nativní rozlišení XGA / WXGA
Maximální rozlišení 1024x768 / 1280x800
Objektiv Ruční ostření
Velikost obrazu (úhlopříčně)	Upravitelné od 31,9” do 303,09” (rozsah mechanického ostření) (úhlopříčně) pro XGAUpravitelné od 35,64” do 302,98” (rozsah mechanického ostření) (úhlopříčně) pro WXGA
Vzdálenost promítání	0,4 ~ 3,8 m pro XGA0,4 ~ 3,4 m pro WXGA

Elektro Popis
Vstupy	HDMI 1.4aUSB2.0 USB-A pro 5V PWR 1.5 AVSTUP VGAVideoVstup zvuku 3,5 mmZástrčka RS232C (9 kolíků D-SUB)MHL 2.1*Vstup mikrofonu*Poznámka:(*) Tento konektor platí pouze pro model typ 2 (12 I/O).
Výstupy	Výstup zvuku 3,5 mmVGA výstup
Control	USB typ A pro myš/servisRJ-45 (podpora webového ovládání)*Poznámka:(*) Tento konektor platí pouze pro model typ 2 (12 I/O).
Reprodukte barev 1073,4 milionů barev
Frekvence vykreslování	Frekvence vodorovného vykreslování: 15,375 ~ 91,146 KHzFrekvence svislého vykreslování: 50 ~ 85 Hz (120 Hz pro funkci 3D projektoru)
Zabudovaný reproduktor Ano, 10 W
Napájení 100 - 240 V~ 50/60 Hz
Vstupní proud	2,8 - 1,0 A
Příkon	Jasný:Typicky 230 W MAX 253 W při 110 V~Typicky 225 W MAX 248 W při 220 V~Eko:Typicky 190 W MAX 209 W při 110 V~Typicky 187 W MAX 206 W při 220 V~

Rozměry a hmotnost	Popis
Orientace při instalaci	Přední, Zadní, Strop-nahoře, Zadní-nahoře
Rozměry	- 316 mm (Š) x 243,5 mm (H) x 98 mm (V) (bez nožek)- 316 mm (Š) x 243,5 mm (H) x 108.5 mm (V) (s nožkami)
Hmotnost	2,9 ± 0,5 kg
Provozní prostředí	Provoz při teplotě 5 ~ 40°C , 10 až 85 % vlhkost (bez kondenzace)

Poznámka: Změny specifikací bez předchozího upozornění vyhrazeny.

DODATEČNÉ INFORMACE

Globální zastoupení Optoma

V prípadě potřeby servisních služeb nebo konzultace se obraťte na místní zastoupení firmy.

USA
