EH400+ - Projektor OPTOMA - Bezplatný návod k obsluze

Typ produktu	DLP projektor
Nativní rozlišení	1920 x 1080 (Full HD)
Jas	4000 ANSI lumenů
Kontrast	20 000:1
Životnost lampy	Až 15 000 hodin (Eco režim)
Lichoběžníková korekce	Vertikální ±40°, horizontální ±30°
Objektiv	Zoom 1,1x
Vstupy	HDMI x2, VGA, USB, Audio
Výstupy	Audio 3,5mm, 12V spoušť
Hluk	29 dB (Eco režim)
Napájení	100-240V AC, 50/60Hz, 300W
Rozměry (D x Š x V)	315 x 230 x 95 mm
Hmotnost	2,8 kg
Funkce	3D ready, krátká projekční vzdálenost, 4K kompatibilita (převzorkování)
Údržba	Čistěte vzduchový filtr každých 1000 hodin, vyměňte lampu po použití
Bezpečnost	Kensington zámek, bezpečnostní heslo
Opravitelnost	Vyměnitelná lampa, přístupný filtr, podpora Optoma

Často kladené otázky - EH400+ OPTOMA

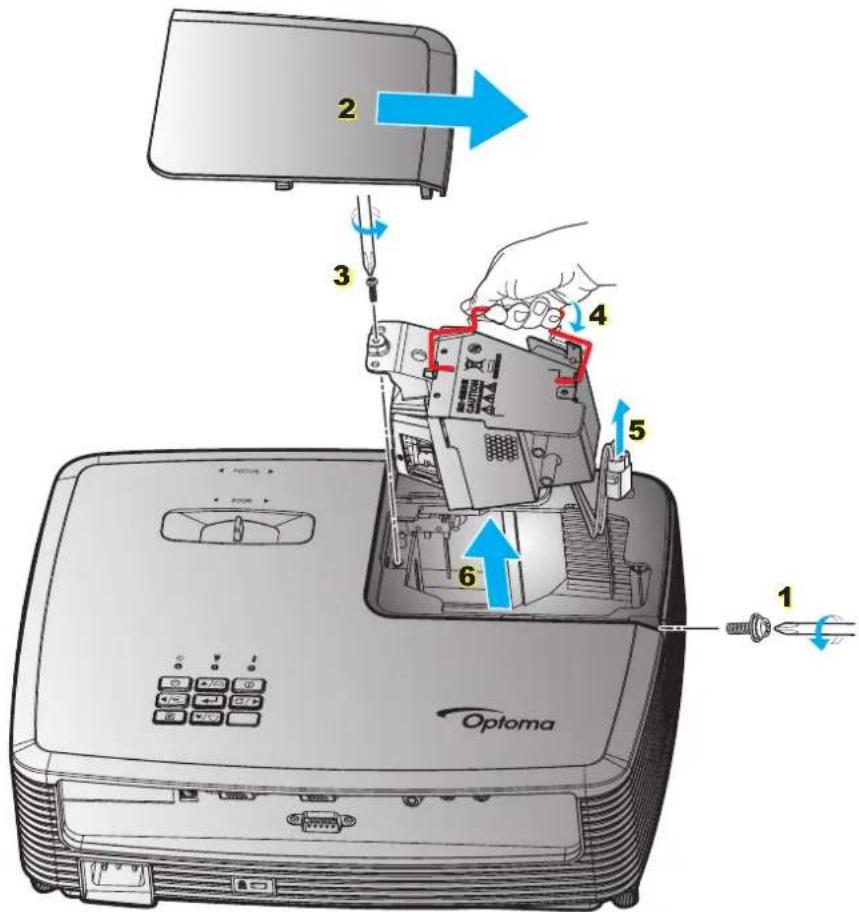

Jak vyměnit lampu projektoru ?

Vypněte projektor a odpojte jej. Počkejte, až lampa vychladne. Otevřete komoru lampy šroubovákem, vyjměte starou lampu a vložte novou. Zavřete a resetujte počítadlo lampy v nabídce.

Jak vyčistit vzduchový filtr ?

Použijte vysavač nebo stlačený vzduch k odstranění prachu z filtru. Pokud je velmi znečištěný, omyjte vlažnou vodou a nechte zcela vyschnout před vložením zpět. Čistěte každých 1000 hodin provozu.

Proč je obraz rozmazaný ?

Zkontrolujte zaostření otáčením kroužku objektivu. Ujistěte se, že projekční vzdálenost je správná. Pokud rozmazání přetrvává, vyčistěte čočku jemným hadříkem.

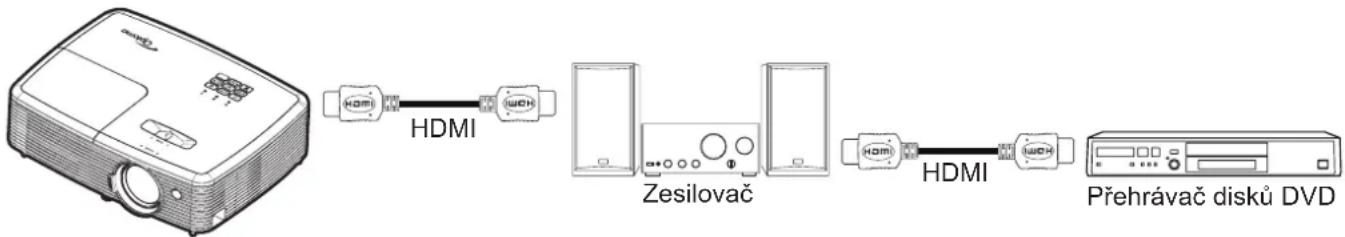

Jak připojit HDMI zařízení ?

Připojte HDMI kabel mezi zdrojové zařízení (PC, Blu-ray přehrávač) a HDMI vstup projektoru. Vyberte HDMI zdroj pomocí tlačítka Source na dálkovém ovladači nebo ovládacím panelu.

Můj projektor se nerozsvítí, co dělat ?

Zkontrolujte, zda je napájecí kabel správně zapojen a zásuvka funguje. Počkejte, až kontrolka lampy zhasne, než znovu zapnete. Pokud problém přetrvává, kontaktujte podporu Optoma.

Jaká je projekční vzdálenost pro 100palcový obraz ?

S objektivem v širokoúhlé poloze je vzdálenost přibližně 2,5 metru. Pro konkrétní velikosti použijte kalkulačku vzdálenosti v manuálu.

Může projektor přehrávat 3D obsah ?

Ano, EH400+ je 3D ready. Musíte použít 3D DLP-Link brýle a kompatibilní vysílač. Aktivujte 3D režim v nabídce zobrazení.

Jak nastavit lichoběžníkovou korekci ?

Přejděte do nabídky, sekce Obraz, poté Lichoběžníková korekce. Pomocí směrových tlačítek upravte vertikálně a horizontálně. Můžete také aktivovat automatickou korekci.

Co dělat, když dálkový ovladač nefunguje ?

Zkontrolujte baterie a jejich orientaci. Namiřte dálkový ovladač na IR senzor v přední části projektoru. Odstraňte rušivé světelné zdroje. V případě potřeby použijte tlačítka na ovládacím panelu.

Jak aktualizovat firmware ?

Stáhněte nejnovější firmware z webu Optoma na USB flash disk FAT32. Zapojte flash disk do USB portu projektoru, přejděte do Menu > Nastavení > Aktualizace firmwaru a postupujte podle pokynů na obrazovce.

NÁVOD K OBSLUZE EH400+ OPTOMA

Důležité bezpečnostní instrukce.... 4

Bezpečnostní informace pro funkci 3D....5

Autorských Práv 6

Právní omezení 6

Prohlášení o shodě pro státy EU....7

WEEE 7

ÚVOD 8

Obsah krabice 8

Standardní příslušenství 8

Doplňkové příslušenství 8

Popis produktu....9

Připojení 10

Klávesnice 12

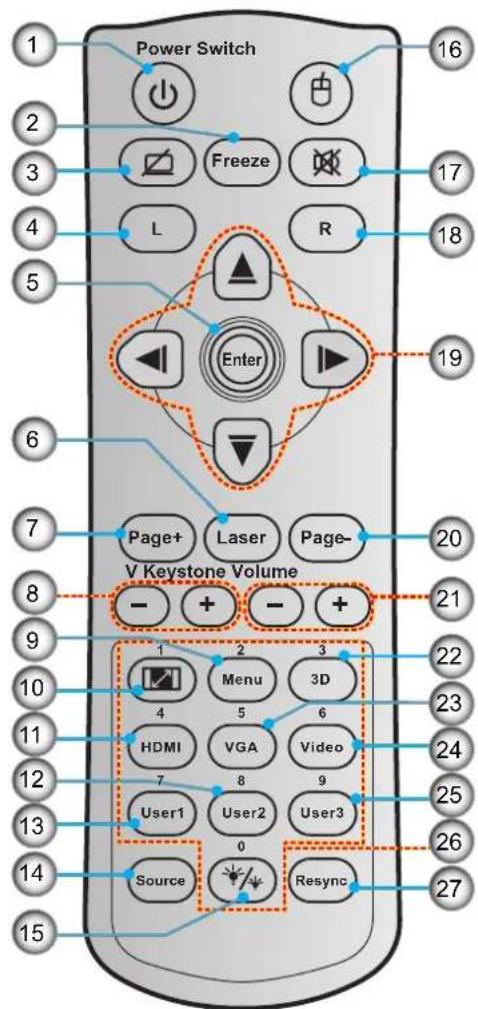

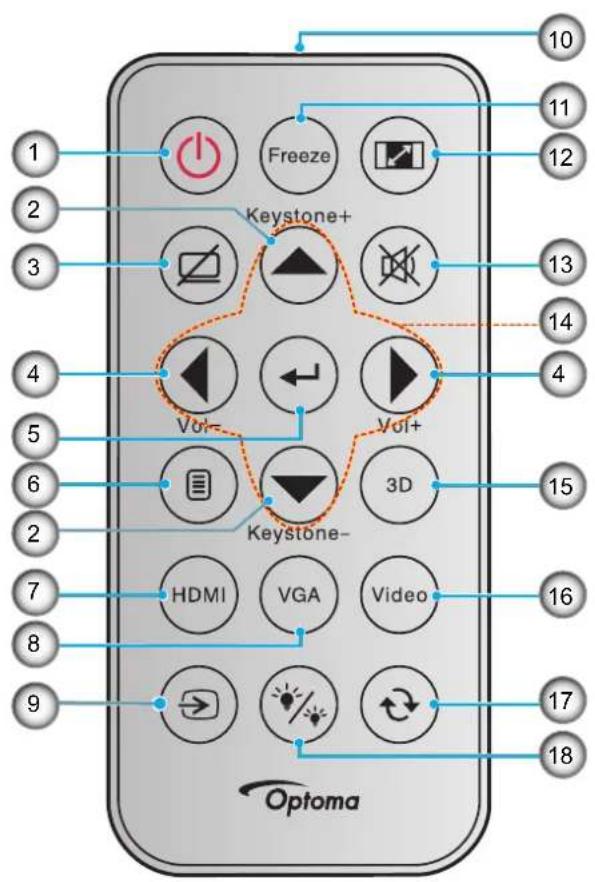

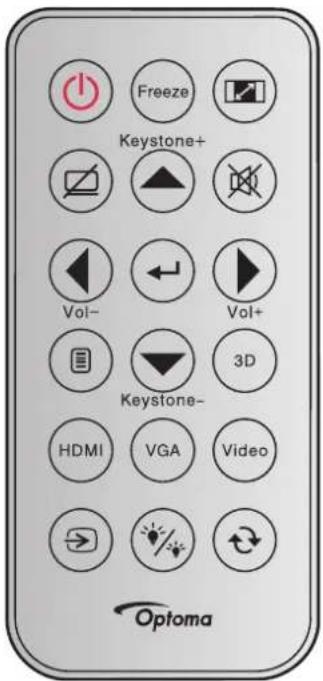

Dálkové ovládání 1 13

Dálkové ovládání 2....14

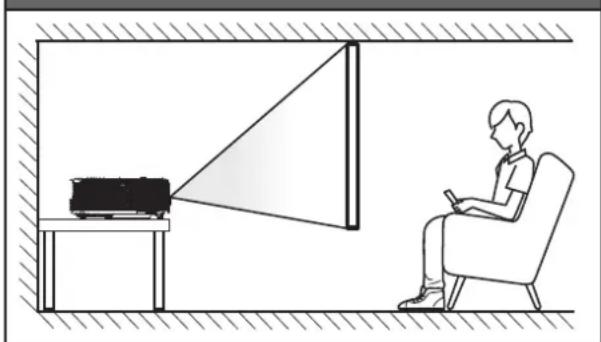

NASTAVENÍ A INSTALACE.... 15

Nastavení promítaného obrazu 19

POUŽÍVÁNÍ PROJEKTORU 22

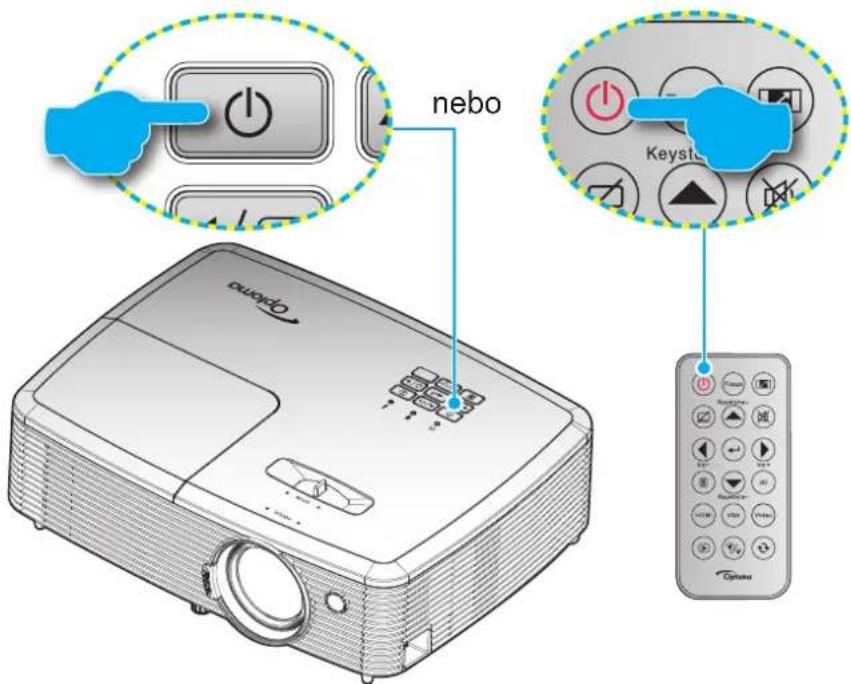

Zapnutí / vypnutí projektoru.... 22

Výběr vstupního zdroje.... 23

Procházení nabídkou a funkce 24

Strom nabídky OSD (typ 1) 25

Strom nabídky OSD (typ 2) 33

Nabídka nastavení zobrazení obrazu 42

Nabídka Obrázek 3D....44

Nabídka poměru stran obrazu 44

Nabídka Zobrazení - Maskování hran 48

Nabídka Zobrazení - Zoom 48

Nabídka Zobrazení - Posun obrazu 48

Nabídka Zobrazení - Sbíhavost 48

Nabídka Zvuk - Ztlumit 49

Nabídka Zvuk - Hlasitost 49

Nabídka vstupu zvuku (typ 2)......49

Nabídka Nastavení - Projekce 49

Nabídka Nastavení - Typ obrazovky.... 49

Nabídka Nastavení - Nastavení lampy 49

Nabídka Nastavení - Nastavení filtru.... 50
Nabídka Nastavení - Nastavení napájení 50
Nabídka Nastavení Zabezpečení 51
Nabídka Nastavení - HDMI Link nastavení 51
Nabídka Nastavení - Testovací vzorek.... 52
Nabídka Možnosti - Dálkové nastavení 52
Nabídka Nastavení - ID projektoru 52
Nabídka Nastavení - Možnosti 52
Nabídka Setup - Reset 53

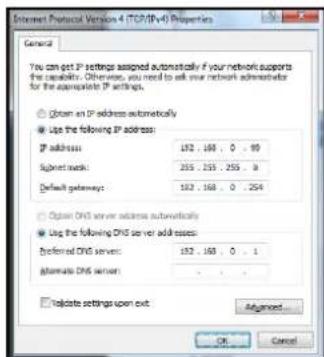

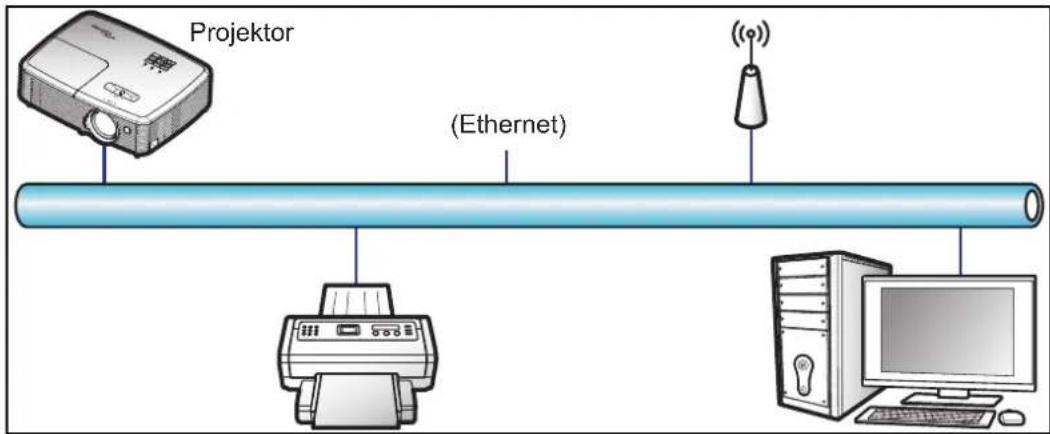

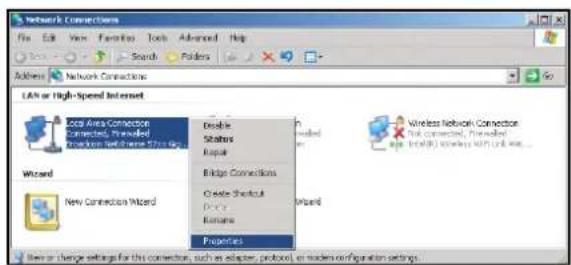

Nabídka Network LAN 54
Nabídka Network control 55
Nabídka Nastavení Sít' Control Settings.... 56
Nabídka Info (typ 1)....61
Nabídka Info (typ 2)....61

ÚDRŽBA 62

Výměna lampy....62

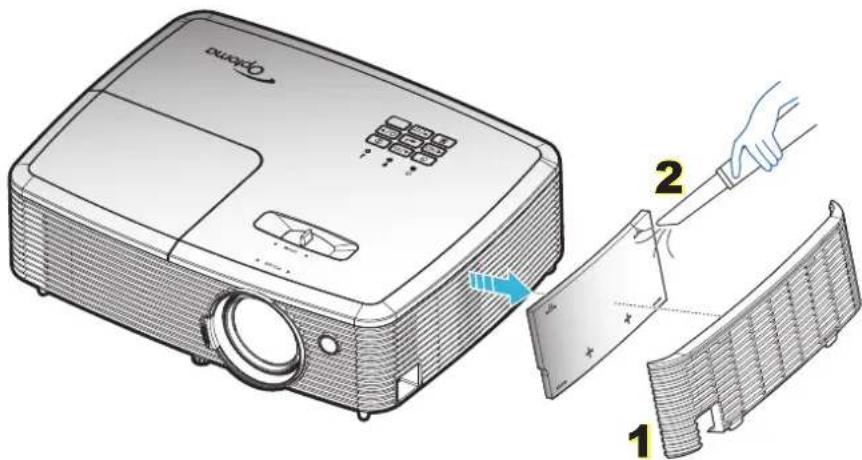

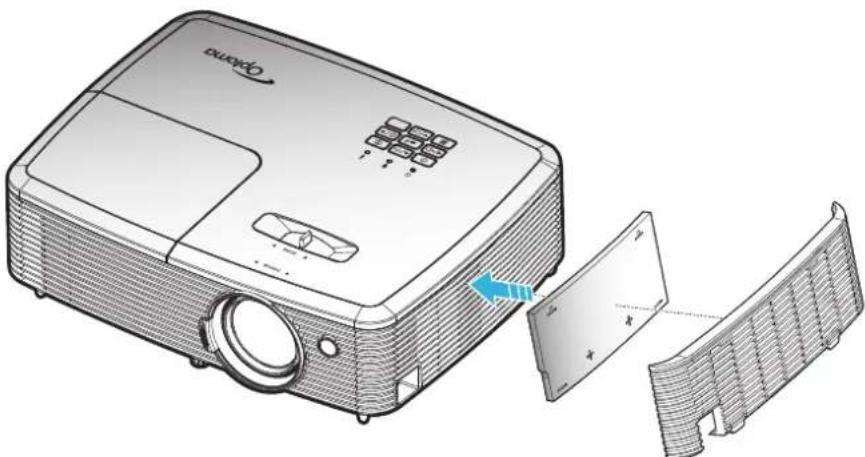

Instalace a čištění prachového filtru 64

DODATEČNÉ INFORMACE 65

Kompatibilní rozlišení 65

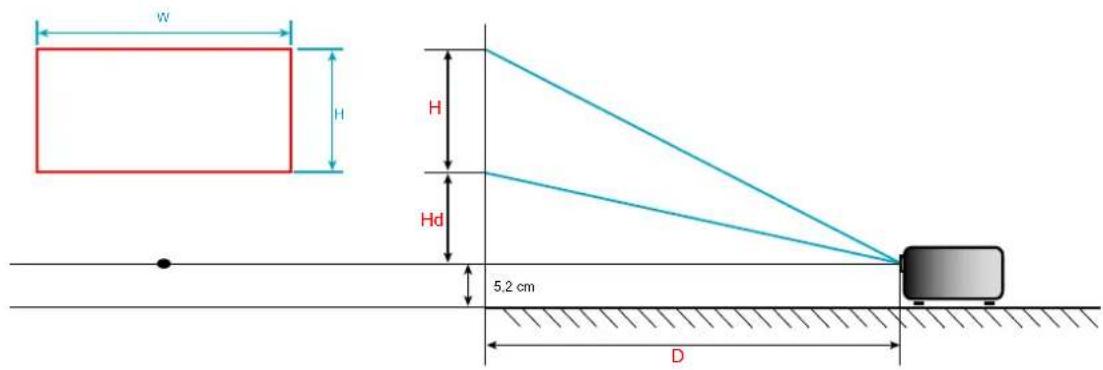

Velikost obrazu a promítací vzdálenost....68

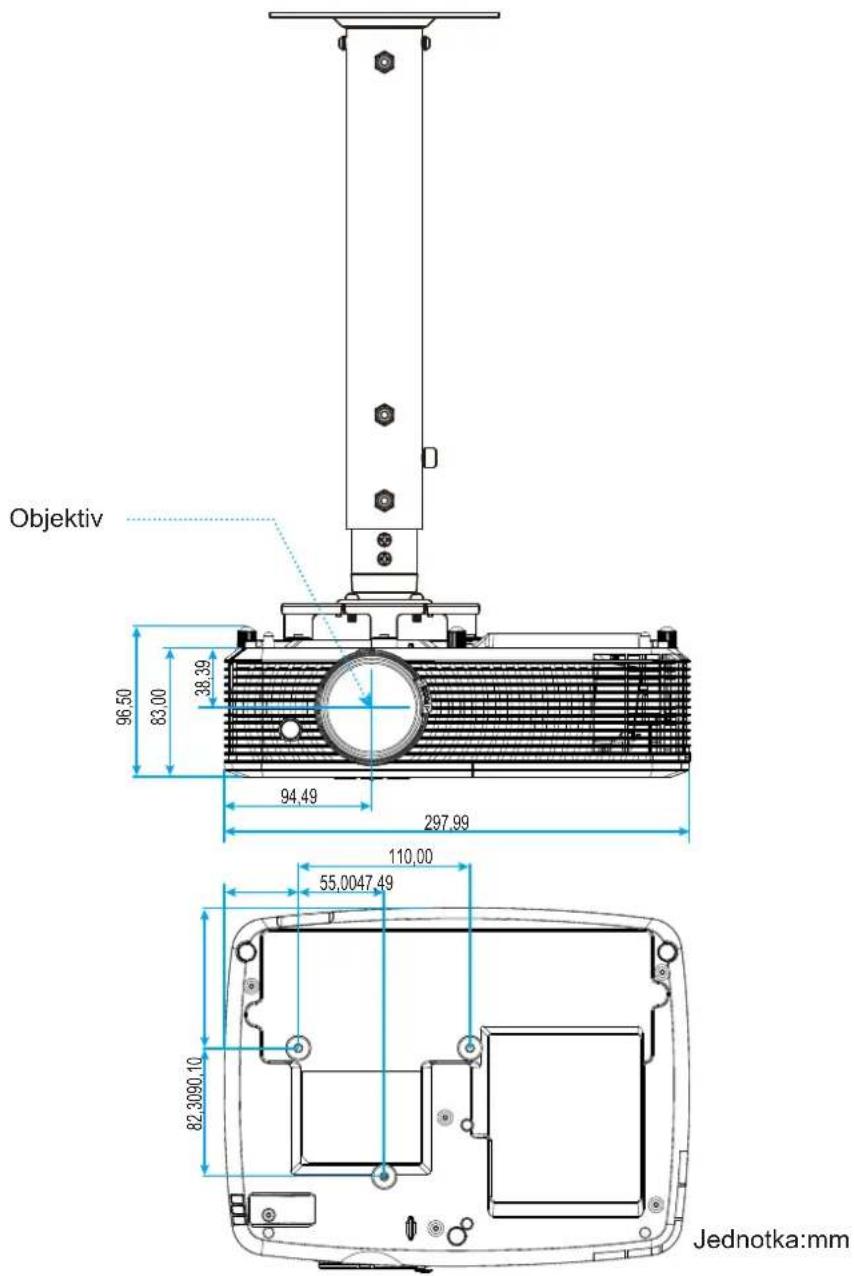

Rozměry projektoru a stropní instalace....72

Kódy IR dálkového ovládání 1....73

Kódy IR dálkového ovládání 2....75

Odstraňování problémů 77

Technické údaje....81

Globální zastoupení Optoma.... 82

BEZPEČNOST

	Kontrolka označená symbolem blesku s šipkou v rovnostranné trojúhelníku má za úkol varovat uživatele na přítomnost neizolovaného „nebezpečného napětí“ v skřínce přístroje, které je dostatečně vysoké pro vyvolání úrazu elektrickým proudem u osob.
	Vykřičník v rovnostranném trojúhelníku má za úkol upozornit uživatele, že v příručkách dodávaných s přístrojem jsou uvedeny pokyny důležité pro provoz a údržbu (servis).

Řidte se prosím všemi výstrahami, varováními a provádějte údržbu podle pokynů v tomto návodu.

Důležité bezpečnostní instrukce

RG2IEC

- Nedívejte se upřeně do paprsku, RG2.

Jako u všech zdrojů jasného světla se nedívejte upřeně do přímého paprsku, RG2 IEC 62471-5:2015.

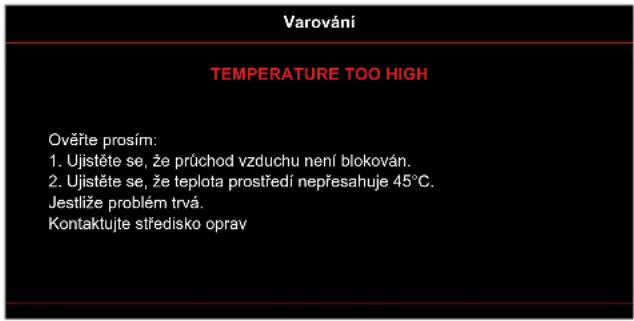

• Neblokujte větrací otvory. Aby projektor správně fungoval a nepřehříval se, doporučujeme jej umístit na takové místo, na kterém nebude omezeno větrání. Neumístujte projektor na zarovnaný konferenční stolek, sedačku, postel atd. Neumístujte projektor do uzavřených prostor, například do knihovny nebo do skříňky s omezeným prouděním vzduchu.
• Aby se omezilo nebezpečí požáru a/nebo úrazu elektrickým proudem, nevystavujte projektor dešti ani vlhkosti. Neumístujte projektor v blízkosti zdrojů tepla, například radiátorů, ohřívače, kamen nebo jiných spotřebičů, jako například zesilovačů, které vyzařují teplo.
• Zabraňte vniknutí předmětů nebo tekutin do projektoru. Mohou se dostat do kontaktu s částmi o vysokém napětí a způsobit zkrat, který by mohl mít za následek požár nebo úraz elektrickým proudem.

- Nepoužívejte zařízení v následujících podmínkách:

– V extrémně teplém, studeném nebo vlhkém prostředí.

(i) Zajistěte, aby se okolní pokojová teplota nacházela v rozsahu 5°C - 40°C.

(ii) Relativní vlhkost je 10 % \~ 85 %

– V oblastech náchylných k nadměrnému prachu a špíně.
– Blízko přístrojů, které vytváří silné magnetické pole.
– Místo na přímém slunečním světle.

- Tento projektor nepoužívejte na místech, na kterých se mohou v ovzduší vyskytovat hořlavé nebo výbušné plyny. Během provozu se lampa uvnitř projektoru silně zahřívá a v případě vznícení plynů by mohlo dojít k požáru.

- Pokud došlo k fyzickému poškození nebo nesprávnému použití projektoru, nepoužívejte jej. Mezi příklady fyzického poškození /nesprávného použití patří (ale bez omezení):

– Došlo k pádu projektoru.
– Došlo k poškození napájecího kabelu nebo zástrčky.
– Došlo k potřísnění projektoru tekutinou.
– Projektor byl vystaven dešti nebo vlhkosti.
– Do projektoru spadl cizí předmět nebo se něco uvolnilo uvnitř projektoru.

- Projektor neumístujte na nestabilní místo. Projektor by mohl spadnout a mohlo by dojít ke zranění osob nebo k poškození projektoru.

- Během provozu neblokujte světlo vycházející z objektivu projektoru. Světlo předmět zahřeje a může jej roztavit a následně způsobit popáleniny nebo požár.

• Neotvírejte nebo nerozebírejte výrobek kvůli možnému zasažení elektrickým proudem.
• Nepokoušejte se opravit tento přístroj vlastními silami. Po otevření skříňky nebo odložení krytu budete vystavení nebezpečnému napětí a jiným rizikům. Před odesláním přístroje na opravu kontaktujte společnost Optoma.
• Prohlédněte všechny bezpečnostní symboly na skřínce přístroje.
• Tento přístroj smí opravovat pouze kvalifikovaný servisní pracovník.
• Používejte pouze doplňky specifikované výrobcem.
• Během provozu se nedívejte přímo do objektivu projektoru. Světlo může poškodit Vaše oči.

• Před výměnou lampy nechte přístroj vychladnout. Dodržujte pokyny uvedené na straně 62-63.
- Tento projektor je schopen samostatně zjistit věk lampy. Lampu vyměňte, když k tomu budete vyzváni varovným hlášením.
- Po výměně modulu lampy resetujte funkci „Vynulování lampy“ v nabídce OSD „Nastavení I Nastavení lampy“.
- Po vypnutí projektoru nechte dokončit chladící cyklus větráku, než zařízení odpojíte od sítě. Ochlazení zařízení zabere až 90 sekund.
- Ke konci životnosti lampy se na obrazovce zobrazí zpráva „Překročena životnost lampy“. Obrat’te se na místního prodejce nebo servisní středisko a co nejdříve nechte lampu vyměnit.
- Před čištěním přístroj vypněte a odpojte zástrčku napájecího kabelu z elektrické zásuvky.
- K očištění krytu použijte měkký suchý hadřík mírně navlhčený čistícím prostředkem. Zařízení nečistěte abrazivními čistícími prostředky, vosky nebo rozpouštědly.
- Nebudete-li zařízení delší dobu používat, odpojte zástrčku napájecího kabelu z elektrické zásuvky.

Poznámka: Když lampa dosáhne konec své životnosti, projektor se nedá zapnout, nebyl-li vyměněn lampový modul. Při výměně lampy se řídte postupem, který je popsán a stranách 62-63 kapitoly „Výměna lampy“.

• Neumístujte projektor na místa, na kterých by mohl být vystaven vibracím nebo nárazu.
• Nedotýkejte se objektivu holýma rukama
• Před skladováním vyjměte baterii/baterie z dálkového ovladače. Zůstanou-li baterie delší dobu v ovladači, mohou vytéct.
• Projektor nepoužívejte ani neuchovávejte na mistech, na kterých se může vyskytovat kour z oleje nebo cigaret. Mohlo by to omezit výkon projektoru.
  • Dodržte správnou orientaci umístění projektoru. Nestandardní umístění může omezit výkon projektoru.
• Použijte prodlužovací kabel nebo přepěťovou ochranu. Výpadky napájení a dlouhodobé podpětí mohou zařízení ZNIČIT.

Bezpečnostní informace pro funkci 3D

Než vy nebo vaše dítě použijete funkci 3D, seznamte se a dodržujte všechna doporučená varování a zásady.

Varování

Děti a mládež mohou být vnímavější ke zdravotním problémům souvisejícím se sledováním ve 3D a při sledování tohoto zobrazení musí být pod přímým dozorem.

Varování před fotocitlivým záchvatem a dalšími zdravotními riziky

• U některých diváků může dojít k epileptickému záchvatu při vystavení některým blikajícím obrázkům nebo světlům obsaženým v některých obrázcích projektoru nebo videohrách. Pokud trpíte epilepsií nebo pokud se ve vaší rodině v minulosti vyskytla epilepsie nebo záchvaty, před používáním funkce 3D se poradťe s odborným lékařem.
• I osoby, jenž epilepsií nebo záchvaty netrpí nebo se epilepsie nebo záchvaty neprojevily v minulosti v jejich rodinách, se mohou nacházet v nediagnostikovaném stavu, který může způsobit fotocitlivé epileptické záchvaty.
  • Těhotné ženy, senioři, osoby ve vážném zdravotním stavu, osoby postižené poruchami spánku nebo pod vlivem alkoholu by neměly používat funkci 3D tohoto přístroje.

- Pokud se u vás projeví některý z následujících příznaků, ihned přestaňte sledovat obrázky 3D a poradťe se s odborným lékařem: (1) změněné vidění; (2) závrativost; (3) závrať; (4) mimovolné pohyby, například trhání očí nebo svalů; (5) zmatenost; (6) nevolnost; (7) ztráta vědomí; (8) nepokoj; (9) křeče; a/ nebo (10) dezorientace. U dětí a mládeže se mohou tyto příznaky projevovat pravděpodobněji, než u dospělých. Rodiče musí sledovat své děti a ptát se jich, zda se u nich neprojevují tyto příznaky.

- Sledování 3D projekce může rovněž způsobovat pohybová onemocnění, percepční následky, dezorientaci, namáhání zraku a sníženou postojovou stabilitu. Pro snížení vlivu těchto projevů doporučujeme uživatelům, aby prováděli pravidelné přestávky. Pokud vaše oči prokazují příznaky únavy nebo vysoušení nebo pokud se u vás projeví některý z výše uvedených příznaků, ihned přestaňte tento přístroj používat a nepokračujte v jeho používání alespoň třicet minut po zmizení příznaků.

- Dlouhodobé sledování 3D projekce příliš blízko promítací plochy může poškodit zrak. Ideální sledovací vzdálenost je minimálně trojnásobek výšky promítací plochy. Doporučujeme, aby se oči diváka nacházely v rovině s promítací plochou.

- Dlouhodobé sledování 3D projekce s nasazenými 3D brýlemi může způsobit bolest hlavy nebo únavu. Pokud se u vás projeví bolest hlavy, únava nebo nevolnost, přestaňte sledovat 3D projekci a odpočiňte si.

- Nepoužívejte 3D brýle k jinému účelu, než ke sledování 3D projekce.

- Nošení 3D brýlí k jakémukoli jinému účelu (jako běžné brýle, sluneční brýle, ochranné brýle atd.) vám může způsobit fyzickou újmu a může oslabit váš zrak.

- Sledování 3D projekce může u některých diváků způsobit dezorientaci. Z tohoto důvodu NEUMÍŠŮUJTE 3D PROJEKTOR v blízkosti otevřených schodišťových šachet, kabelů, balkónů nebo jiných předmětů, o které lze zakopnout, do kterých lze vrazit nebo u kterých může dojít ke sražení, poškození nebo převržení.

Autorských Práv

Tato publikace, včetně všech fotografií, obrázků a softwaru, je chráněna mezinárodními zákony na ochranu autorských práv a veškerá práva jsou vyhrazena. Bez písemného souhlasu autora je zakázáno reprodukování této příručky nebo jakéhokoli obsaženého materiálu.

© Autorských Práv 2016

Právní omezení

Změny informací v tomto dokumentu bez předchozího upozornění vyhrazeny. Výrobce neposkytuje žádná ujištění ani záruky s ohledem na obsah tohoto dokumentu a výslovně se zříká jakékoli záruky obchodovatelnosti nebo vhodnosti pro určitý účel. Výrobce si dále vyhrazuje právo pravidelně ověřovat a měnit obsah tohoto dokumentu bez předchozího upozornění.

Kensington je ochranná známka společnosti ACCO Brand Corporation registrovaná v USA. Výdané registrace a podané patentové přihlášky v dalších zemích na celém světě.

HDMI, logo HDMI a rozhraní High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC v USA a dalších zemích.

DLP®, DLP Link a logo DLP jsou registrované ochranné známky společnosti Texas Instruments a BrilliantColor™ je ochranná známka společnosti Texas Instruments.

Všechny ostatní názvy produktů použité v této příručce jsou majetkem příslušných vlastníků a jsou uznávány.

DARBEE je ochranná známka společnosti Darbee Products, Inc.

MHL, Mobile High-Definition Link a logo MHL jsou ochranné známky nebo registrované ochranné známky společnosti MHL Licensing, LLC.

FCC

Toto zařízení bylo testováno a zjistilo se, že se podřizuje limitu určeném pro Třídu B digitálních zařízení podle Kapitoly 15 podmínek Federální komise pro komunikaci. Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat radiové frekvence a nebylo-li nainstalováno v souladu s pokyny, může způsobit škodlivé interference radiovým komunikacím.

Ale neexistuje žádná záruka, že v konkrétní instalaci nedojde k rušení. Jestliže toto zařízení způsobí škodlivé zasahování do rádiového nebo televizního příjmu, což je možné zkontrolovat vypnutím nebo zapnutím zařízení, uživateli se doporučuje opravit zasahování jedním z následujících kroků:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do zásuvky v jiném obvodu, než je připojen přijímač.
• V případě potřeby se poradťte v místě zakoupení výrobku nebo se zkušeným televizním či rozhlasovým technikem.

Poznámka: Stíněné kabely

Všechna připojení do jiných počítačových zařízení musí být provedena stíněnými kabely, aby byla dodržena shoda s předpisy FCC.

Upozornění

Změny nebo úpravy bez výslovného souhlasu výrobce mohou způsobit ztrátu uživatelské ochrany, zaručené Federálním úřadem pro komunikace (FCC), při provozu tohoto projektoru.

Provozní podmínky

Zařízení odpovídá části 15 pravidel FCC. Provoz vyžaduje splnění následujících dvou podmínek:

1. Toto zařízení nesmí způsobovat škodlivé rušení, a
2. Zařízení musí akceptovat jakékoli rušivé signály včetně poruch, které mohou mít za následek neočekávanou funkci.

Poznámka: Uživatelé v Kanadě

Toto zařízení třídy B splňuje kanadské předpisy ICES-003.

Prohlášení o shodě pro státy EU

• EMC Směrnice 2004/108/EC (včetně dodatků)
  • Nízkonapěťová směrnice 2006/95/EC
  • R & TTE Směrnice 1999/5/EC (je-li výrobek vybaven schopností vysílat RF záření)

WEEE

Pokyny pro likvidaci

Toto elektronické zařízení nelikvidujte společně s komunálním odpadem. Na snížení možného znečištění životního prostředí a pro zabezpečení co nejvyšší míry jeho ochrany toto zařízení přiměřeným způsobem recyklujte.

ÚVOD

Obsah krabice

Produkt opatrně rozbalte a zkontrolujte, zda máte položky uvedené v seznamu standardního příslušenství. Podle modelu, specifikace nebo regionu, ve kterém byl produkt zakoupen, nemusí být některé volitelné příslušenství k dispozici. Další informace ziskáte v místě zakoupení. Některé příslušenství se může lišit podle regionu.

Záruční list je poskytován pouze v některých specifických regionech. Podrobné informace vám poskytne prodejce.

Standardní příslušenství

Illustration of a projector with label 'Projektor Napáje' below (no other text or symbols)

Poznámka:

• Dálkový ovladač je dodáván s baterií.

• *(1) Evropská uživatelská příručka viz www.optomaeurope.com.

• *(2) Informace o záruce pro Evropu viz www.optomaeurope.com.

• *(3) Dodaný dálkový ovladač se může lišit podle regionu.

Doplňkové příslušenství

Poznámka: Volitelné příslušenství se liší podle modelu, specifikace a regionu.

ÚVOD

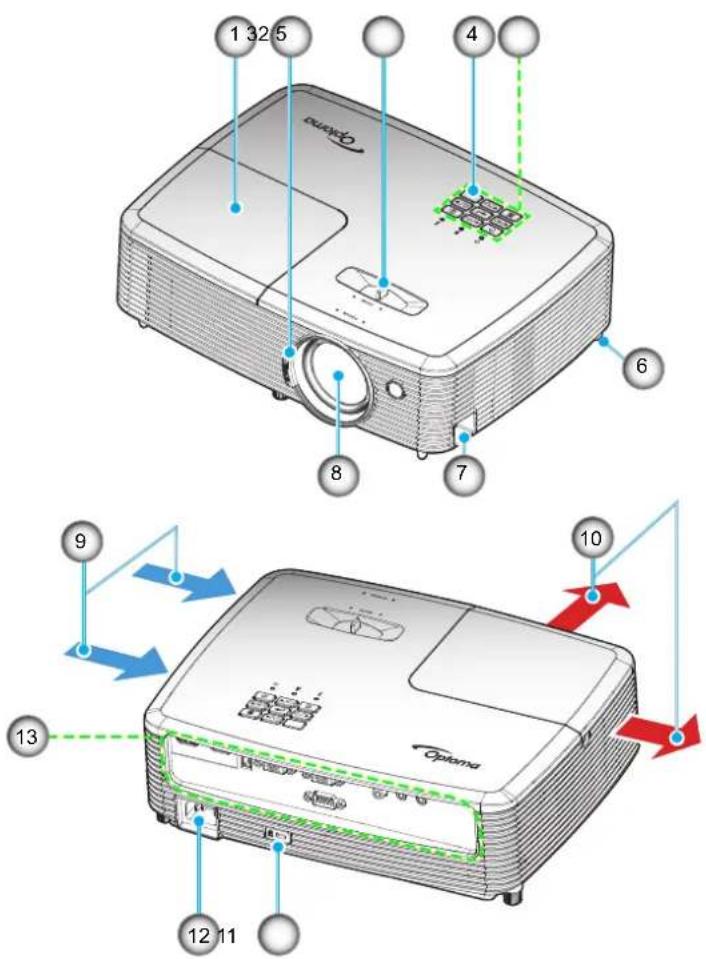

Popis produktu

Poznámka: Mezi štítky „vstup“ a „výstup“ udržujte minimální vzdálenost 20 cm.

Číslo Položka Číslo Položka
1. Kryt lampy 8. Objektiv

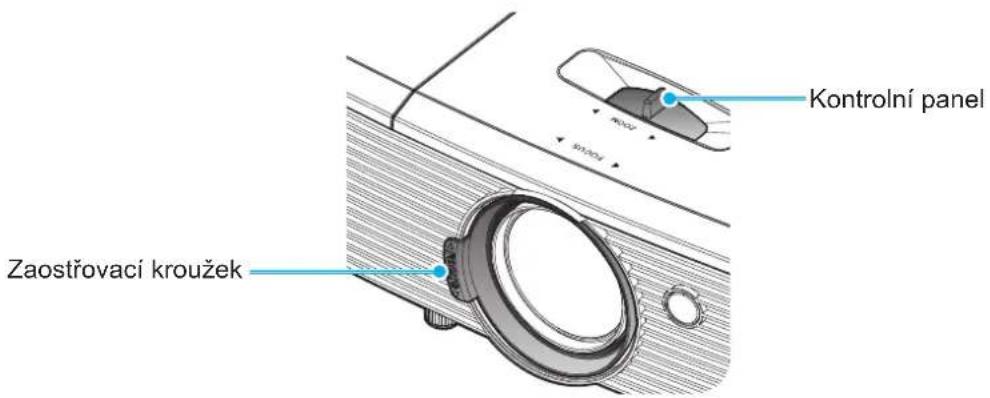

2. Zaostřovací kroužek 9. Ventilace (vstup)
3. Kontrolní panel 10. Ventilace (výstup)
4. IR Receiver	11. Port zámku KensingtonTM
5. Klávesnice	12. Napájecí zásuvka
6. Stavěcí noha projektoru 13. Vstup/výstup
7. Bezpečnostní panel

ÚVOD

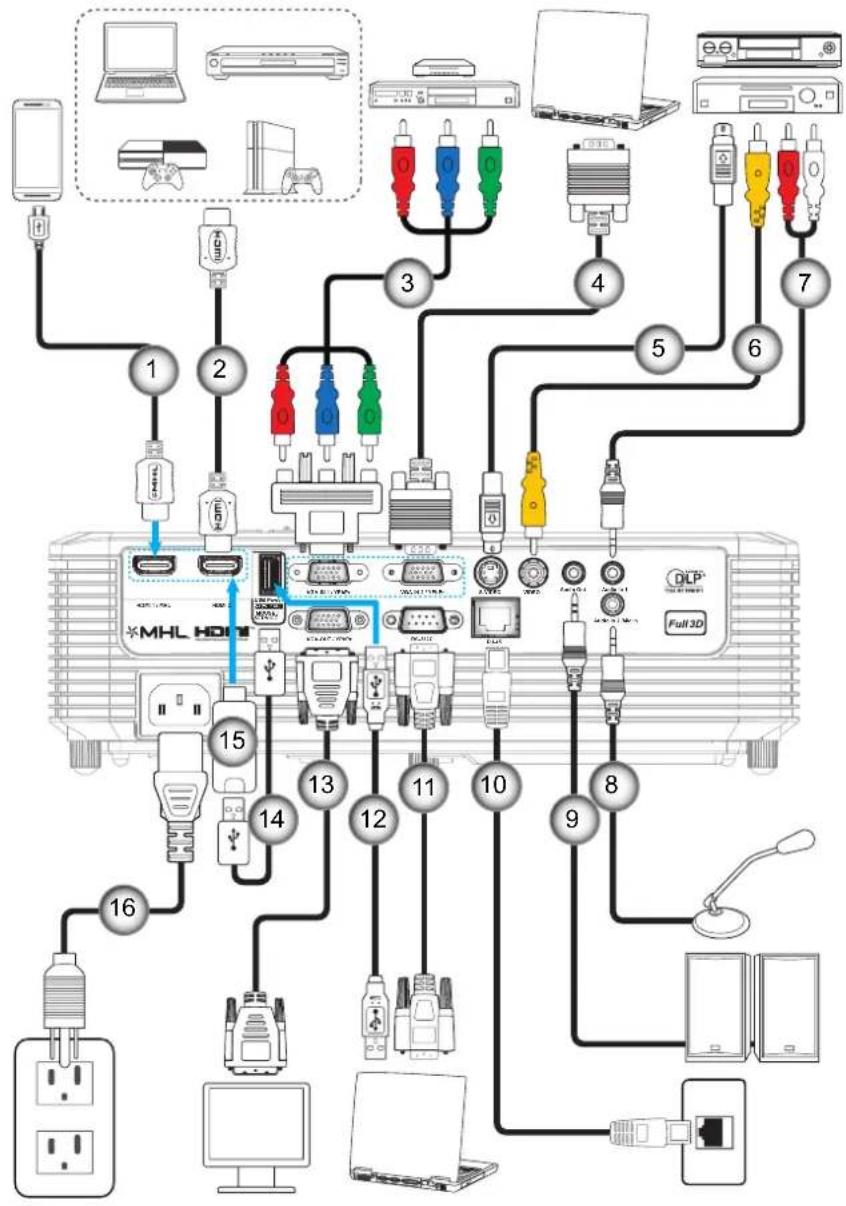

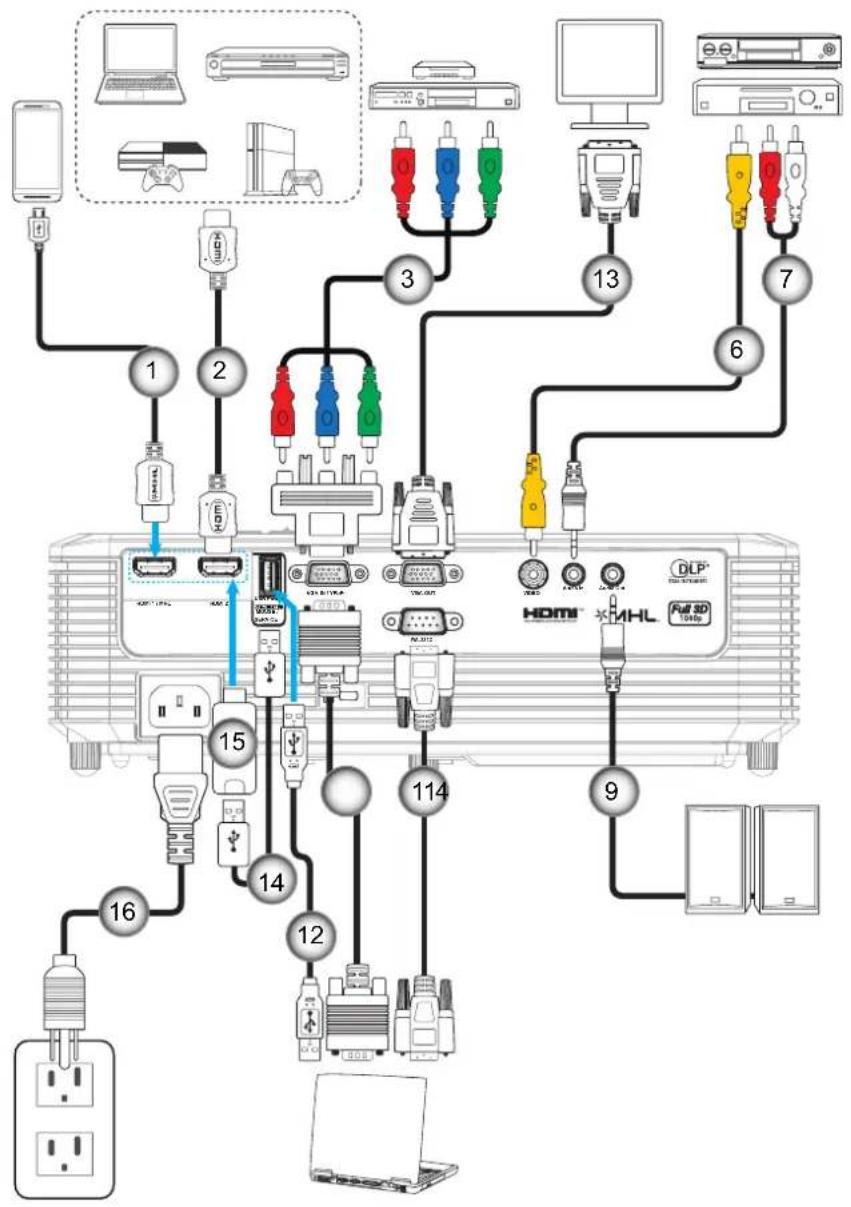

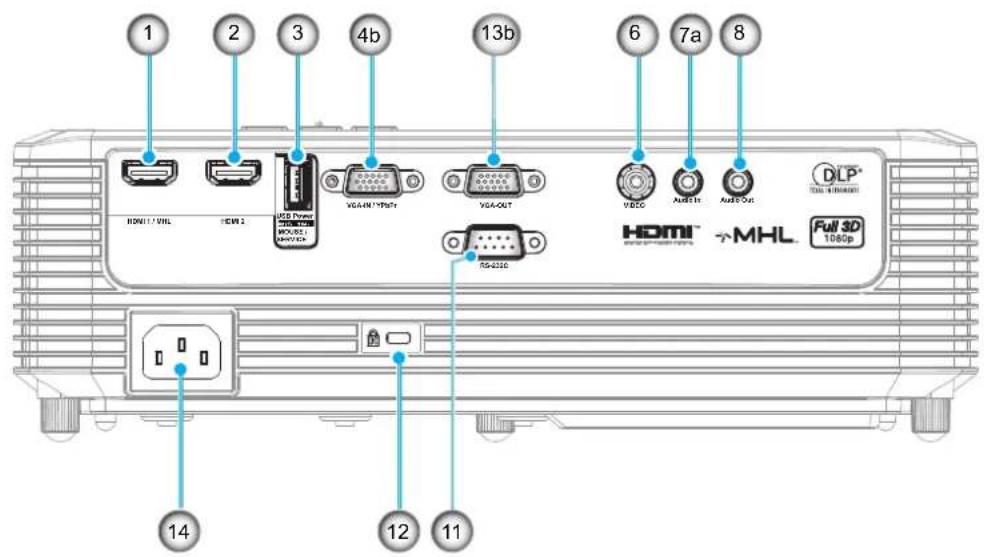

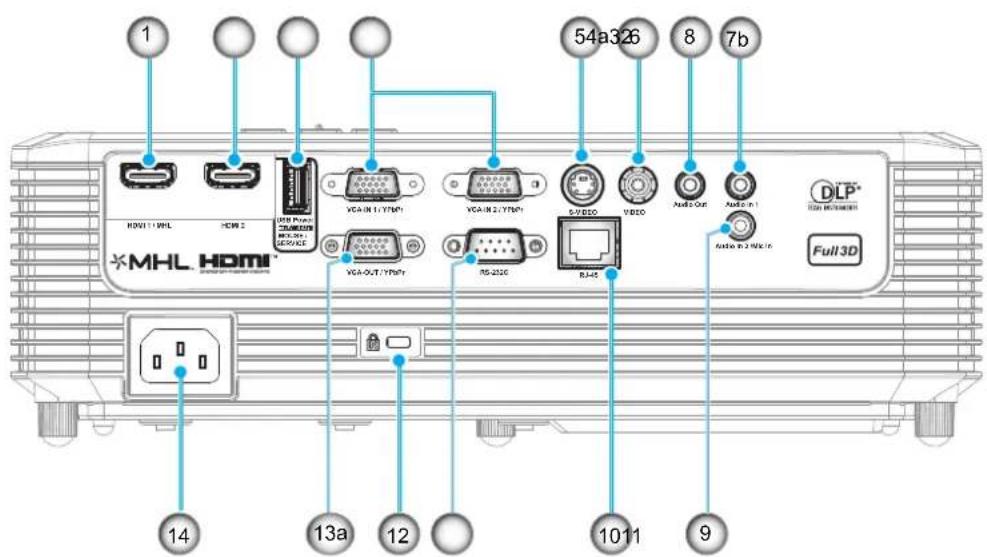

Připojení

Typ 1 (9 IO)

Typ 2 (13 IO)

Číslo	Položka Typ 1 (9 IO) Typ 2 (13 IO)
1.	Konektor HDMI 1 / MHL
2.	Konektor HDMI 2
3.	Konektor výstupu napájení USB (5 V-1 A) / MOUSE / SERVICE		*
4. a)	Konektor VGA-IN 1 / YPbPr a Konektor VGA-IN 2 / YPbPr b) Konektor VGA-IN / YPbPr	(x2)
5.	Konektor S-VIDEO Není k dispozici
6.	Kompozitní konektor
7. a)	Konektor vstupu zvuku b) Konektor Audio In 1
8.	Konektor výstupu zvuku
9.	Konektor Audio In 2 / Mic In Není k dispozici

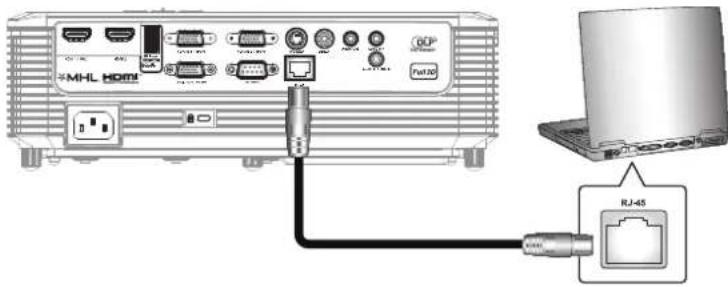

10.	Konektor RJ-45	Není k dispozici
11.	Konektor RS-232C
12.	Port zámku Kensington ^TM
13. a)	Konektor výstupu VGA-OUT / YPbPr b) Konektor VGA-OUT
14.	Napájecí zásuvka
Poznámka: „√“ znamená, že položka je podporována, „Není k dispozici“ znamená, že položka není podporována.

Poznámka:

• Vzdálená myš vyžaduje speciální dálkový ovladač.
• *Tento model podporuje kompatibilitu myši / servisu.

ÚVOD

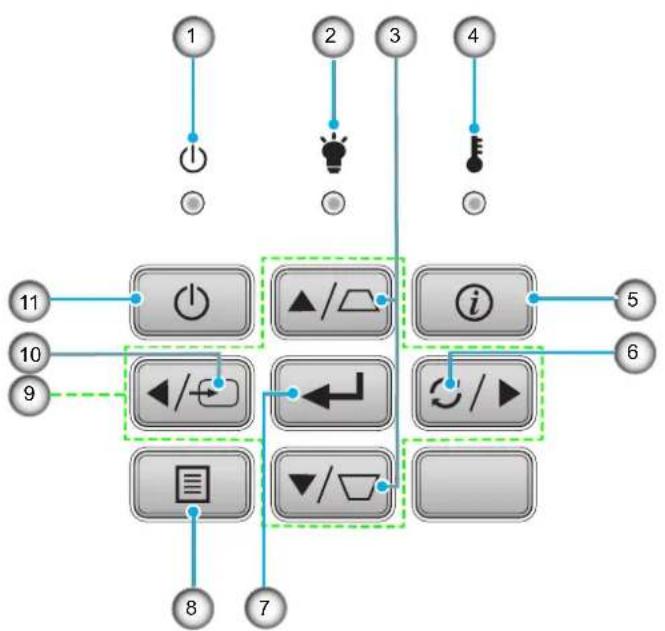

Klávesnice

Číslo	Položka Číslo Položka
1.	Indikátor LED zapnutí/pohotovostního režimu
2.	Indikátor LED lampy
3.	Korekce sbíhavosti 9. Čtyři směrové klá
4.	Indikátor LED teploty 10. Zdroj
5.	Informace 11. Napájecí
6.	Opakovaná synchronizace

7. Vstoupit
8. Nabídka
vesy výběru

ÚVOD

Dálkové ovládání 1

Číslo Položka Číslo Položka

1. Tlačítko zap./vyp. 10. Indikátor LED IR
2. Sbíhavost +/- 11. Blokováno
3. Ztlumit AV 12. Projekční poměr
4. Hlasitost - / + 13. Ztlumit
5. Vstoupit 14. Čtyři směrové klávesy výběru
6. Nabídka 15. Tři rozměry
7. HDMI 16. Video
8. VGA 17. Resynchronizace
9. Zdroj 18. Mód jasu

Poznámka:

• Dodaný dálkový ovladač se může lišit podle regionu.
• Některé klávesy nemusí mít funkce u modelů, které tyto funkce nepodporují.
- Pøed prvním použitím dálkového ovládání sejmite prühlednou izolaèní pásku. Vložení baterie viz stránka 20.

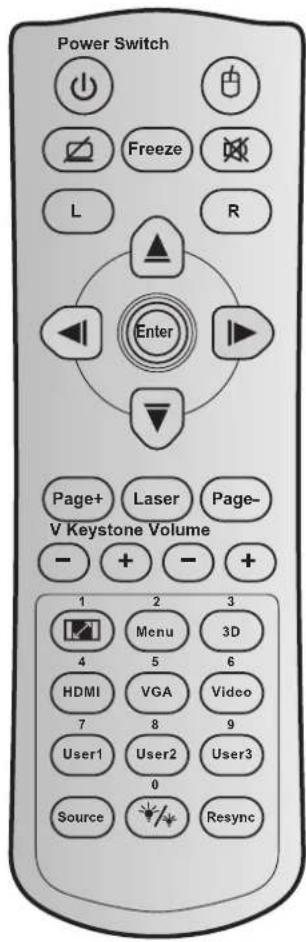

Dálkové ovládání 2

Číslo Položka Číslo Položka
1. Tlačítko zap./vyp. 15. Mód jasu
2. Blokováno 16. Myš zap. / vyp.
3. Žádný obraz / ztlumení zvuku 17. Ztlumit
4. Levé klepnutí myší 18. Pravé klepnutí myší
5. Vstoupit 19. Čtyři směrové klávesy výběru
6. Laser 20. Strana -
7. Strana + 21. Hlasitost - / +
8. Vertikální sbíhavost - / +		22. 3D nabídka zap. / vyp.
9. Nabídka		23. VGA
10.	Projekční poměr	24. Video
11.	HDMI	25.	Uživatel 3
12.	Uživatel 2	26. Číselná klávesnice (0 - 9)
13.	Uživatel 1	27. Resynchronizace
14.	Zdroj

Poznámka:

• Dodaný dálkový ovladač se může lišit podle regionu.
• Některé klávesy nemusí mít funkce u modelů, které tyto funkce nepodporují.

NASTAVENÍ A INSTALACE

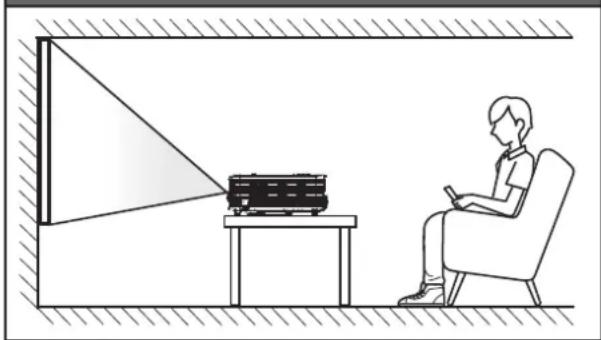

Instalace projektoru

Tento projektor lze nainstalovat ve čtyřech různých polohách.

Vyberte polohu podle rozvržení místnosti nebo podle vašich osobních preferencí. Zvažte velikost a tvar promítací plochy, umístění vhodné elektrické zásuvky, umístění a také vzdálenost mezi projektorem a ostatním vybavením.

Umístění na stolku vpředu Umístění

Umístění na stolku vzadu Umístění na

Projektor musí být umístěn rovnoměrně na ploše a pod úhlem 90 stupňů / kolmo k promítací ploše.

• Při výběru umístění projektoru pro danou velikost promítací plochy použijte tabulku vzdáleností na stránce 68-71.
• Při určování velikosti promítací plochy pro danou vzdálenost použijte tabulku vzdáleností na stránce 68-71.

Poznámka: Čím je projektor umístěn dále od promítací plochy, tím se promítaný obraz zvětšuje a rovněž se proporčně zvětšuje svislé posunutí.

DŮLEŽITÉ!

Projektor používejte pouze v umístění na stole nebo na stropě. Projektor musí být umístěn vodorovně - nikoli nakloněný dopředu/dozadu nebo vlevo/vpravo. V jakékoli jiné orientaci může dojít ke zneplatnění záruky a může dojít ke zkrácení životnosti lampy projektoru nebo samotného projektoru. V případě nestandardní instalace požádejte o radu společnost Optoma.

NASTAVENÍ A INSTALACE

Typ 1 (9 IO)

NASTAVENÍ A INSTALACE

Typ 2 (13 IO)

NASTAVENÍ A INSTALACE

Číslo	Položka Typ 1 (9 IO) Typ 2 (13 IO)
1.	Kabel MHL	√
2.	Kabel HDMI	√
3.	Komponentní kabel RCA	√
4.	Kabel vstupu VGA	√
5.	Kabel S-Video	Není k dispozici √
6.	Kabel video	√
7.	Kabel vstupu zvuku	√
8.	Kabel vstupu mikrofonu	Není k dispozici √
9.	Kabel výstupu zvuku	√
10.	Kabel RJ-45	Není k dispozici √
11.	Kabel RS232C	√
12.	Kabel USB (ovládání myši)	√
13.	Kabel výstupu VGA	√
14.	Napájecí kabel USB	√
15.	Adaptér HDMI	√
16.	Napájecí kabel	√
Poznámka: „√“ znamená, že položka je podporována, „Není k dispozici“ znamená, že položka není podporována.

NASTAVENÍ A INSTALACE

Nastavení promítaného obrazu

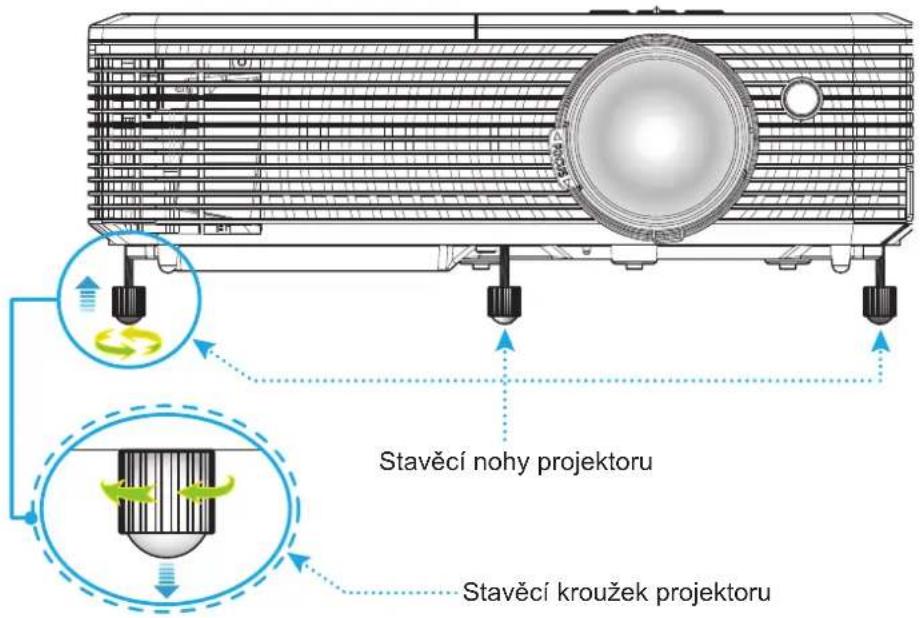

Výška obrazu

Tento projektor je vybaven výsuvnou opěrou pro nastavení výšky obrazu.

1. Na spodní straně projektoru vyhledejte stavěcí nohu, kterou chcete upravit.
2. Otáčením stavěcí nožky po nebo proti směru hodin se projektor pohybuje nahoru nebo dolů.

Přiblížení/oddálení a zvětšení

• Chcete-li upravit velikost obrazu, otáčením páčky zoomu po nebo proti směru hodin zvětšete nebo zmenšete promítaný obraz.
• Chcete-li upravit zaostření, otáčejte zaostřovací kroužek po nebo proti směru hodin, dokud nebude obraz ostrý a zřetelný.

Poznámka: Tento projektor zaostřuje na vzdálenost 1m až 10m.

NASTAVENÍ A INSTALACE

Vložení / výměna baterií

1. Pevně stiskněte kryt baterií a vysuňte.

2. Vložte novou baterii do prihrádky. Vyjměte starou baterii a vložte novou (CR2025). Strana označená symbolem „+“ musí směřovat vzhůru.

3. Nasad'te zadní kryt.

UPOZORNĚNÍ: Pro zajištění bezpečného provozu dodržujte následující zásady:

• Používejte baterii typu CR2025.
• Zabraňte kontaktu s vodou nebo tekutinami.
• Dálkový ovladač nevystavujte vlhku ani teplu.

- Zabraňte pádu dálkového ovladače.

- Pokud baterie v dálkovém ovladači vytekla, pečlivě vytřete přihrádku a vložte novou baterii.

• V případě vložení nesprávného typu baterie hrozí nebezpečí výbuchu.

- Použitou baterii zlikvidujte podle pokynů.

NASTAVENÍ A INSTALACE

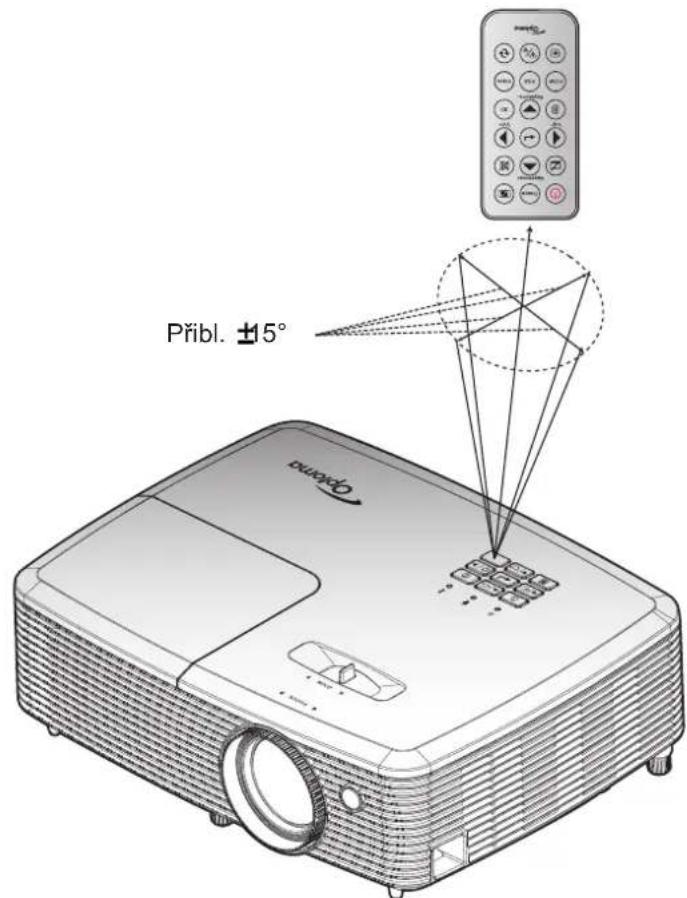

Účinný dosah

Infračervený (IR) snímač dálkového ovládání je umístěn na horní straně projektoru. Aby dálkový ovladač fungoval správně, držte jej v úhlu do 30 stupňů od kolmice k hornímu infračervenému snímači dálkového ovládání projektoru. Vzdálenost mezi dálkovým ovladačem snímačem nesmí přesahovat 6 metrů (\~ 20 stop).

Poznámka: Když míříte dálkovým ovladačem přímo (úhel 0 stupňů) na infračervený snímač, vzdálenost mezi dálkovým ovladačem a snímačem nesmí přesahovat 8 metrů (\~ 26 stop).

- Odstraňte veškeré překážky mezi dálkovým ovladačem a infračerveným snímačem na projektoru, které by mohly blokovat infračervený paprsek.

- Zajistěte, aby na infračervený snímač dálkového ovládání nedopadalo přímé sluneční ani zářivkové světlo.

- Udržujte dálkový ovladač více než 2 metry daleko od zářivkových světel. V opačném případě dálkový ovladač nemusí fungovat správně.

- Pokud se tento dálkový ovladač nachází v blízkosti zářivkových světel s převodníkem, může docházet k nepravidelným výpadkům.

- Pokud se ovladač nachází velmi blízko projektoru, nemusí fungovat správně.

Když míříte na promítací plochu, je účinná vzdálenost kratší než 6 metrů od dálkového ovladače k ploše a po odrazu infračervených paprsků zpět do projektoru. Účinná vzdálenost se ovšem může lišit podle promítací plochy.

POUŽÍVÁNÍ PROJEKTORU

Zapnutí / vypnutí projektoru

Zapnutí

1. Rádně připojte napájecí kabel a kabel signálu/zdroje. Po připojení začne indikátor LED zapnutého/pohotovostní režimu svítit červeně.
2. Projektor zapnete stisknutím „“ nepanelu projektoru nebo na dálkovém ovladači.
3. Po dobu přibližně 10 sekund se zobrazí úvodní obrazovka a indikátor LED zapnutého/pohotovostní režimu bliká zeleně nebo modře.

Poznámka: Po prvním zapnutí projektoru budete vyzváni, abyste vybrali požadovaný jazyk, orientaci promítání a další nastavení.

Vypnutí

1. Projektor vypnete stisknutím „“ nepanelu projektoru nebo na dálkovém ovladači.
2. Zobrazí se následující zpráva:

1. Dalším stisknutím tlačítka „ potvrďte, jinak zpráva po 15 sekundách zmizí. Při druhém stisknutí tlačítka „ se projektor vypne.
2. Chladící ventilátory poběží přibližně 10 sekund do konce chladícího intervalu a indikátor LED zapnutého/pohotovostní režimu bude blikat zeleně nebo modře. Když indikátor LED zapnutého/pohotovostní režimu svítí červeně, znamená to, že projektor přešel do pohotovostního režimu. Chcete-li projektor znovu zapnout, musíte počkat, dokud se zcela nedokončí chladící cyklus a dokud projektor nepřejde do pohotovostního režimu. Když se projektor nachází v pohotovostním režimu, dalším stisknutím tlačítka „djej zapnete.
3. Odpojte napájecí kabel ze zásuvky a od projektoru.

Poznámka: Nedoporučujeme zapínat projektor bezprostředně po jeho vypnutí.

POUŽÍVÁNÍ PROJEKTORU

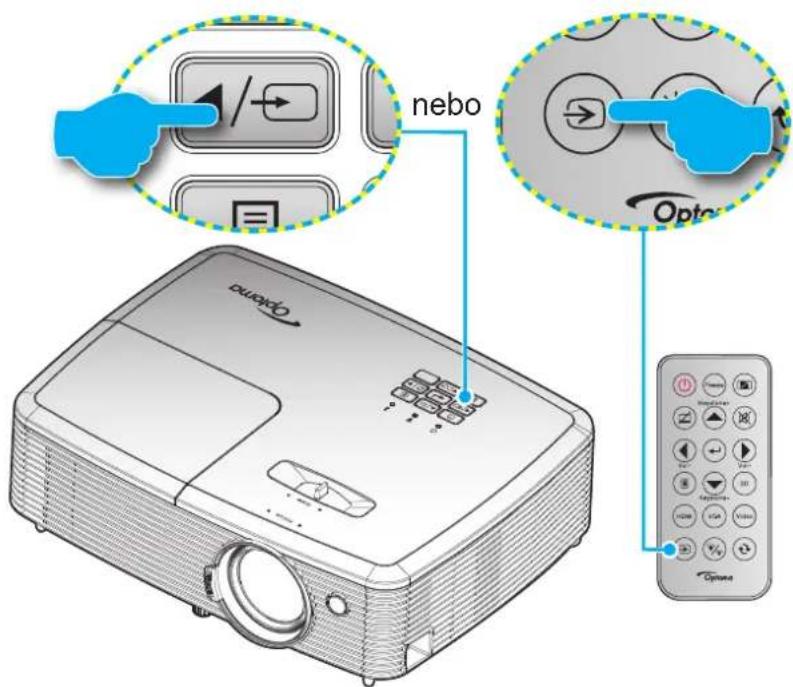

Výběr vstupního zdroje

Zapněte připojený zdroj, který chcete promítat, například počítač, notebook, přehrávač videa atd. Projektor automaticky nalezne zdroj signálu. Pokud je připojeno více zdrojů, vyberte požadovaný vstup stisknutím tlačítka zdroje na panelu projektoru nebo na dálkovém ovladači.

POUŽÍVÁNÍ PROJEKTORU

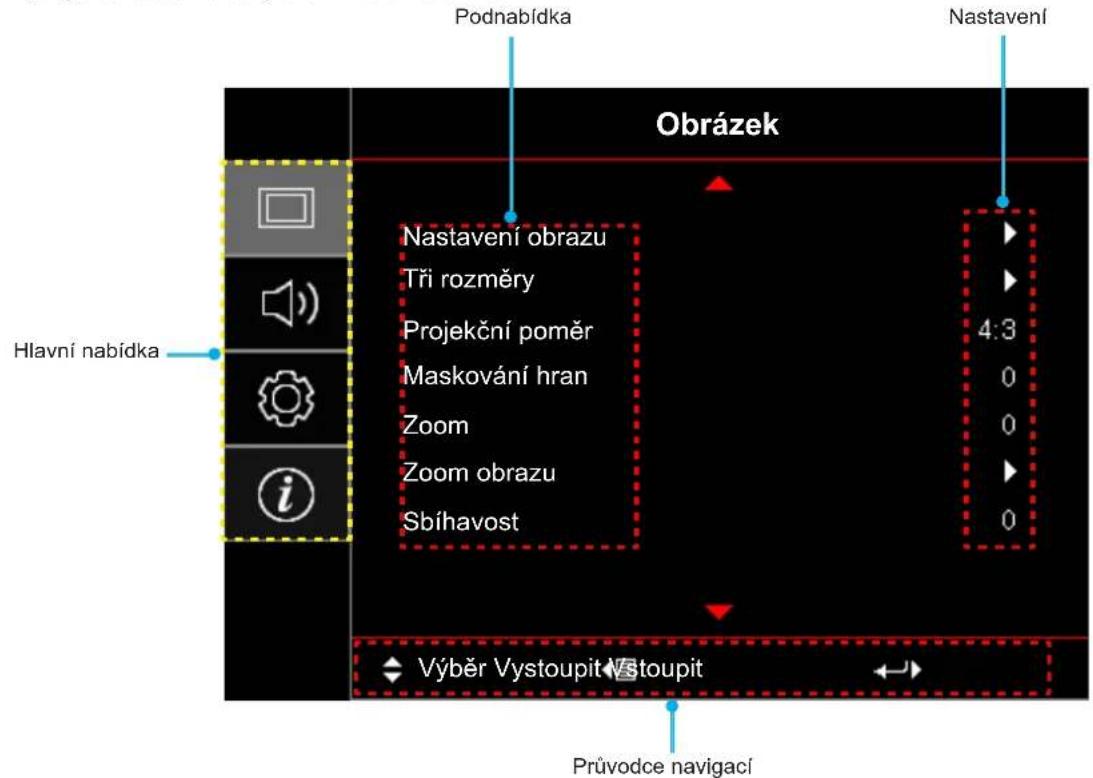

Procházení nabídkou a funkce

Projektor je vybaven vícejazyčnou nabídkou OSD, která umožňuje provádět úpravy obrazu a celou řadu nastavení. Projektor automaticky nalezne zdroj signálu.

1. Chcete-li otevřít nabídku obrazovky, stiskněte tlačítko naálkovém ovladači nebo na klávesnici projektoru.

2. Po zobrazení rozhraní OSD vyberte pomocí tlačítek požku v hlavní nabídce. Při volbě na dané stránce přejdete stisknutím tlačítka nebo dopodnabídky.

3. Pomoci tlačítek vykte požadovanou položku v podnabídce a potom stisknutím tlačítka nebo zobrazíte další nastavení. Upravte nastavení pomocí tlačítek .

4. Vyberte další položku, kterou chcete nastavit v podmenu a provedte nastavení šipkami tak, jak bylo uvedeno výše.

5. Potvrd'te stisknutím tlačítka nebo. Na ploše se znovu zobrazí hlavní nabídka.

6. Chcete-li operaci ukončit, stiskněte znovu tlačitko ▶ nebo ☐ . Nabídka OSD mabídka se zavře a projektor automaticky uloží nová nastavení.

POUŽÍVÁNÍ PROJEKTORU

Strom nabídky OSD (typ 1)

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Obrázek	Nastavení obrazu	Mód zobrazení [Data]			Prezentace
					Jasný
					Kino
					Zvěř
					sRGB
					DICOM SIM.
					Uživatel
					Tři rozměry
		Barva stěny			Vyp.[Výchozí]
					Tabule
					Světle žlutá
					Světle zelená
					Světle modrá
					Růžová
					Šedá
		Jas -50~50
		Kontrast -50~50
		Ostrost 1~15
		Barva -50~50
		Zabarvení -50~50
		Gamma	Film
			Video
			Grafika
			Standardní (2.2)
			1.8
			2.0
			2.4
		Nastavení barev	BrilliantColorTM 1~10
			Teplota barev [Datový režim]		Teplé
					Střední
					Chladné
			Shoda barev	Barva	R [Výchozí]
					G
					B
					C
					Y
					M
					W
				Odstín -50~50 [Výchozí: 0]
				Sytost barev -50~50 [Výchozí: 0]
				Úroveň -50~50 [Výchozí: 0]

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Obrázek	Nastavení obrazu	Nastavení barev	Shoda barev	Vynulovat (Reset)	Zrušit [Výchozí]
					Ano
				Vystoupit
			Přidat/ubrat RGB	Přidat červenou -50~50
				Přidat zelenou -50~50
				Přidat modrou -50~50
				Ubrat červenou -50~50
				Ubrat zelenou -50~50
				Ubrat modrou -50~50
				Vynulovat (Reset)	Zrušit [Výchozí]
					Ano
				Vystoupit
			Barevný prostor [Není vstup HDMI]		Auto [Výchozí]
					RGB
					YUV
			Barevný prostor [Vstup HDMI]		Auto [Výchozí]
					RGB(0~255)
					RGB(16~235)
					YUV
			Úroveň bílé 0 ~ 31 (v závislosti na signálu)
			Úroveň černé -5 ~ 5 (v závislosti na signálu)
			IRE		0
					7.5
		Signál	Automatic		Vyp.
					Zap. [Výchozí]
			Frekvence		-50 ~ 50 (v závislosti na signálu) [Výchozí: 0]
			Fáze		0 ~ 31 (v závislosti na signálu) [Výchozí: 0]
			Horizont. pozice		-50 ~ 50 (v závislosti na signálu) [Výchozí: 0]
			Vertikální pozice		-50 ~ 50 (v závislosti na signálu) [Výchozí: 0]
		Mód jasu [Základna lampy - Data]			Jasný
					Eko
					Dynamic
					Eko+
		Vynulovat (Reset)

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Obrázek	Tři rozměry	Režim 3D			Vyp.
					Linka DLP [Výchozí]
					IR
		3D → 2D			Tři rozměry [Výchozí]
					L
					R
		Formát 3D			Auto [Výchozí]
					SBS
					Top and Bottom
					Frame Sequential
		Inverze 3D syn.			Zap.
					Vyp. [Výchozí]
	Projekční poměr				4:3
					16:9
					16:10 [Modely WXGA WUXGA]
					LBX [s výjimkou modelů SVGA XGA]
					Nativní
					Auto
	Maskování hran 0~10 [Výchozí: 0]
	Zoom -5~25 [Výchozí: 0]
	Zoom obrazu	H: -50~50			[Výchozí:0]
		V: -50~50
	Sbíhavost -40~40
Zvuk	Ztlumit				Vyp. [Výchozí]
					Zap.
	Hlasitost 0-10 [Výchozí: 5]
Nastavení	Projekce				Front
					Zadní [KZY]
					Strop-nahoře
					Vzadu-nahoře
	Typ obrazovky	[Modely WXGA / WUXGA]			16:9
					16:10 [Výchozí]
	Nastavení lampy	Lampa - upozornění			Vyp.
					Zap. [Výchozí]
		Vynulování lampy			Zrušit [Výchozí]
					Ano

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Nastavení filtru	Optional Filter Installed			Ano
					Ne
		Filter Usage Hours (Pouze pro čtení)
		Filter Reminder			Vyp.
					300hr
					500hr [Výchozí]
					800hr
					1000hr
		Filter Reset			Zrušit [Výchozí]
					Ano
	Nastavení napájení	Přímé zapínání			Vyp. [Výchozí]
					Zap.
		Signál zapnutí			Vyp. [Výchozí]
					Zap.
		Auto vypnutí (min)			0~180 (po 5 min.) [Výchozí: 0]
		Časovač (min)			0 ~ 990 (po 30 min.) [Výchozí: 0]
			Vždy zapnuto		Ne [Výchozí]
					Ano
		Krátké shrnutí			Vyp.
					Zap. [Výchozí]
		Režim napájení (Pohotovost)			Aktivní
					Eko [Výchozí]
		USB Power			Vyp. [Výchozí]
					Zap.
					Auto
	Zabezpečení	Zabezpečení			Vyp.
					Zap.
		Bezpeč. časovač	Měsíc
			Den
			Hodina
		Změna hesla
	HDMI Link nastavení	HDMI Link			Vyp.
					Zap.
		Včetně TV			Ne
					Ano
		Power On Link			Oboustranný
					PJ --> Device
					Device --> PJ
		Power Off Link			Vyp.
					Zap.
	Testovací vzorek				Green Grid
					Magenta Grid

POUŽÍVÁNÍ PROJEKTORU

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	ID projektoru 0~99
	Options	Jazyk		Čeština [Výchozí]
				Deutsch
				Français
				Italiano
				Español
				Português
				Polski
				Nederlands
				Svenska
				Norsk
				Dansk
				Suomi
				ελληνικά
				繁體中文
				简体中文
				日本語
				한국어
				Русский
				Magyar
				Čeština
				عربي
				'Inu
				Türkçe
				فارسی
				Tiếng Việt
				Bahasa Indonesia
				Română
				Slovenčina
		Skryté titulky		CC1
				CC2
				Vyp. [Výchozí]
		Menu Settings	Umístění menu
				Vlevo nahoře
				Vpravo nahoře
				Střed
				Vlevo dole
				Vpravo dole
			Menu časovače
				Vyp.
				5 sec
				10 sec [Výchozí]
		Auto zdroj
				Vyp. [Výchozí]
				Zap.

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Options	Vstupní zdroj		HDMI1 / MHL
				HDMI2
				VGA
				Video
		Název vstupu	HDMI1 / MHL
				Vlastní
			HDMI2
				Vlastní
			VGA
				Vlastní
			Video
				Vlastní
		Velká nadm. výška
				Zap.
		Mód zobrazení uzamčen
				Vyp. [Výchozí]
				Zap.
		Zámek klávesnice
				Vyp. [Výchozí]
				Zap.
		Skrýt informace
				Vyp. [Výchozí]
				Zap.
		Logo
				Neutrální
		Barva pozadí
				Žádný [Výchozí, pro model Video/Pro-AV]
				Modrý [Výchozí, pro datový model]
				Červený
				Zelený
				Šedá
				Logo
	Vynulovat (Reset)	Resetovat OSD
				Zrušit [Výchozí]
		Obnovit výchozí
				Ano

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Informace	Regulační
	Seriové číslo
	Source
	Rozlišení 00x00
	Refresh Rate 0,00Hz
	Mód zobrazení
	Režim napájení (Pohotovostní)
	Životnost lampy	Jasný 0H
		Eko 0H
		Dynamic 0H
		Eko+ 0H
		Celkem
	ID projektoru 00~99
	Filter Usage Hours
	Mód jasu
	FW Version	Systém
		MCU

Poznámka:

• Položka „Vynulování lampy“ v nabídce OSD pouze vynuluje Životnost lampy v nabídce OSD a Životnost lampy v servisním režimu. Položka Hodiny promítání v servisním režimu nebude vynulována.
• Každý mód zobrazení lze upravit a upravenou hodnotu uložit.
  • V režimu časování 3D bude zoom/maskování hran deaktivováno, aby se zabránilo porušení obrazu.

POUŽÍVÁNÍ PROJEKTORU

Strom nabídky OSD (typ 2)

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Obrázek Nastavení obrazu		Mód zobrazení [Data]			Prezentace
					Jasný
					Kino
					Zvěř
					sRGB
					DICOM SIM.
					Uživatel
					Tři rozměry
		Barva stěny			Vyp. [Výchozí]
					Tabule
					Světle žlutá
					Světle zelená
					Světle modrá
					Růžová
					Šedá
		Jas -50~50
		Kontrast -50~50
		Ostrost 1~15
		Barva -50~50
		Zabarvení -50~50
		Gamma	Film
			Video
			Grafika
			Standardní(2.2)
			1.8
			2.0
			2.4
		Nastavení barev	BrilliantColorTM 1~10
			Teplota barev [Datový režim]		Teplé
					Střední
					Chladné
			Shoda barev	Barva	R [Výchozí]
					G
					B
					C
					Y
					M
					W
				Odstín -50~50 [Výchozí: 0]
				Sytost barev -50~50 [Výchozí: 0]
				Úroveň	-50~50 [Výchozí: 0]

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Obrázek	Nastavení obrazu	Nastavení barev	Shoda barev	Vynulovat (Reset)	Zrušit [Výchozí]
					Ano
				Vystoupit
			Přidat/ubrat RGB	Přidat červenou -50~50
				Přidat zelenou -50~50
				Přidat modrou -50~50
				Ubrat červenou -50~50
				Ubrat zelenou -50~50
				Ubrat modrou -50~50
				Vynulovat (Reset)	Zrušit [Výchozí]
					Ano
				Vystoupit
			Barevný prostor [Není vstup HDMI]		Auto [Výchozí]
					RGB
					YUV
			Barevný prostor [Vstup HDMI]		Auto [Výchozí]
					RGB(0~255)
					RGB(16~235)
					YUV
			Úroveň bílé 0 ~ 31 (v závislosti na signálu)
			Úroveň černé -5 ~ 5 (v závislosti na signálu)
			IRE		0
					7.5
		Signál	Automatic		Vyp.
					Zap. [Výchozí]
			Frekvence		-50 ~ 50 (v závislosti na signálu) [Výchozí: 0]
			Fáze		0 ~ 31 (v závislosti na signálu) [Výchozí: 0]
			Horizont. pozice		-50 ~ 50 (v závislosti na signálu) [Výchozí: 0]
			Vertikální pozice		-50 ~ 50 (v závislosti na signálu) [Výchozí: 0]
		Mód jasu [Základna lampy - Data]			Jasný
					Eko
					Dynamic
					Eko+
		Vynulovat (Reset)

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Obrázek	Tři rozměry	Režim 3D			Vyp.
					Linka DLP [Výchozí]
					IR
		3D → 2D			Tři rozměry [Výchozí]
					L
					R
		Formát 3D			Auto [Výchozí]
					SBS
					Top and Bottom
					Frame Sequential
		Inverze 3D syn.			Zap.
					Vyp. [Výchozí]
	Projekční poměr				4:3
					16:9
					16:10 [Modely WXGA WUXGA]
					LBX [s výjimkou modelů SVGA XGA]
					Nativní
					Auto
	Maskování hran 0~10 [Výchozí: 0]
	Zoom -5~25 [Výchozí: 0]
	Zoom obrazu	H: -50~50			[Výchozí:0]
		V: -50~50
	Sbíhavost -40~40
Zvuk	Ztlu mit				Vyp. [Výchozí]
					Zap.
	Hlasitost 0-10 [Výchozí: 5]
	Vstup zvuku	HDMI1 / MHL			Audio 1
					Audio 2
					Výchozí [Výchozí]
		HDMI2			Audio 1
					Audio 2
					Výchozí [Výchozí]
		VGA1			Audio 1
					Audio 2
		VGA2			Audio 1
					Audio 2
		S-Video			Audio 1
					Audio 2
		Video			Audio 1
					Audio 2

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Projekce			Front ozí]
				Zadní
				Strop-nahoře
				Vzadu-nahoře
	Typ obrazovky	[Modely WXGA / WUXGA]		16:9
				16:10 [Výchozí]
	Nastavení lampy	Lampa - upozornění		Vyp.
				Zap. [Výchozí]
		Vynulování lampy		Zrušit [Výchozí]
				Ano
	Nastavení filtru	Optional Filter Installed		Ano
				Ne
		Filter Usage Hours		(Pouze pro čtení)
		Filter Reminder		Vyp.
				300hr
				500hr [Výchozí]
				800hr
				1000hr
		Filter Reset		Zrušit [Výchozí]
				Ano
	Nastavení napájení	Přímé zapínání		Vyp. [Výchozí]
				Zap.
		Signál zapnutí		Vyp. [Výchozí]
				Zap.
		Auto vypnutí (min)		0~180 (po 5 min.) [Výchozí: 0]
		Časovač (min)		0 ~ 990 (po 30 min.) [Výchozí: 0]
			Vždy zapnuto	Ne [Výchozí]
				Ano
		Krátké shrnutí		Vyp.
				Zap. [Výchozí]
		Režim napájení (Pohotovost)		Aktivní
				Eko [Výchozí]
		USB Power		Vyp. [Výchozí]
				Zap.
				Auto
		Bezdrátový		Vyp. [Výchozí]
				Zap.

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Zabezpečení	Zabezpečení			Vyp.
					Zap.
		Bezpeč. časovač	Měsíc
			Den
			Hodina
		Změna hesla
	HDMI Link nastavení	HDMI Link			Vyp.
					Zap.
		Včetně TV			Ne
					Ano
		Power On Link			Oboustranný
					PJ --> Device
					Device --> PJ
		Power Off Link			Vyp.
					Zap.
	Testovací vzorek				Green Grid
					Magenta Grid
					White Grid
					Bílý
					Vyp.
	Dálkové nastavení [podle dálk. ovladače]	IR Funkce			Zap.
					Vyp.
		Uživatel 1			HDMI2
					VGA2
					Testovací vzorek
					LAN
					Jas
					Kontrast
					Časovač [Výchozí]
					Shoda barev
					Teplota barev
					Gamma
					Projekce
					Nastavení lampy
					Zoom
					Blokováno
					MHL
		Uživatel 2			HDMI2
					VGA2
					Testovací vzorek
					LAN
					Jas
					Kontrast
					Časovač

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Dálkové nastavení[podle dálk. ovladače]	Uživatel 2		Shoda barev [Výchozí]
				Teplota barev
				Gamma
				Projekce
				Nastavení lampy
				Zoom
				Blokováno
				MHL
		Uživatel 3		HDMI2
				VGA2
				Testovací vzorek
				LAN
				Jas
				Kontrast
				Časovač
				Shoda barev
				Teplota barev [Výchozí]
				Gamma
				Projekce
				Nastavení lampy
				Zoom
				Blokováno
				MHL
	ID projektoru 0~99
	Options Jazyk			Čeština [Výchozí]
				Deutsch
				Français
				Italiano
				Español
				Português
				Polski
				Nederlands
				Svenska
				Norsk
				Dansk
				Suomi
				ελληνικά
				繁體中文
				简体中文
				日本語
				한국어
				Русский
				Magyar
				Čeština
				عربي

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení Options	Jazyk			^1 nu
				Türkçe
				^2 rası
				Tiếng Việt
				Bahasa Indonesia
				Română
				Slovenčina
	Skryté titulky			CC1
				CC2
				Vyp. [Výchozí]
	Menu Settings	Umístění menu		Vlevo nahoře
				Vpravo nahoře
				Střed ^3 hozí]
				Vlevo dole
				Vpravo dole
		Menu časovače		Vyp.
				5 sec
				10 sec [Výchozí]
	Auto zdroj			Vyp. [Výchozí]
				Zap.
	Vstupní zdroj			HDMI1 / MHL
				HDMI2
				VGA1
				VGA2
				S-Video
				Video
	Název vstupu	HDMI1 / MHL		Výchozí [Výchozí]
				Vlastní
		HDMI2		Výchozí [Výchozí]
				Vlastní
		VGA1		Výchozí [Výchozí]
				Vlastní
		VGA2		Výchozí [Výchozí]
				Vlastní
		S-Video		Výchozí [Výchozí]
				Vlastní
		Video		Výchozí [Výchozí]
				Vlastní
	Velká nadm. výška			Vyp. [Výchozí]
				Zap.
	Mód zobrazení uzamčen			Vyp. [Výchozí]
				Zap.

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Options	Zámek klávesnice			Vyp. [Výchozí]
					Zap.
		Skrýt informace			Vyp. [Výchozí]
					Zap.
		Logo			Výchozí [Výchozí]
					Neutrální
		Barva pozadí			Žádný [Výchozí, pro model Video/Pro-AV]
					Modrý [Výchozí, pro datový model]
					Červený
					Zelený
					Šedá
					Logo
	Vynulovat (Reset)	Resetovat OSD			Zrušit [Výchozí]
					Ano
		Obnovit výchozí			Zrušit [Výchozí]
					Ano
Sít'	LAN	Stav sítě (pouze pro čtení)
		Port (pouze pro čtení)
		DHCP			Vyp. [Výchozí]
					Zap.
		Adresa IP 192.168.0.100 [Výchozí]
		Maska podsítě 255.255.255.0 [Výchozí]
		Brána 192.168.0.254 [Výchozí]
		DNS 192.168.0.51 [Výchozí]
		Vynulovat (Reset)
	Řízení	Crestron			Vyp.
					Zap. [Výchozí]POZNÁMKA: Port 41794.
		Extron			Vyp.
					Zap. [Výchozí]POZNÁMKA: Port 2023.
		PJ Link			Vyp.
					Zap. [Výchozí]POZNÁMKA: Port 4352
		AMX Device Discovery			Vyp.
					Zap. [Výchozí]POZNÁMKA: Port 9131
		Telnet			Vyp.
					Zap. [Výchozí]POZNÁMKA: Port 23
		HTTP			Vyp.
					Zap. [Výchozí]POZNÁMKA: Port 80

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Informace	Regulační
	Seriové číslo
	Source
	Rozlišení 00x00
	Refresh Rate 0,00Hz
	Mód zobrazení
	Režim napájení (Pohotovostní)
	Životnost lampy	Jasný 0H
		Eko 0H
		Dynamic 0H
		Eko+ 0H
		Celkem
	Stav sítě
	Adresa IP
	ID projektoru 00~99
	Filter Usage Hours
	Mód jasu
	FW Version	Systém
		LAN
		MCU

Poznámka:

• Položka „Vynulování lampy“ v nabídce OSD pouze vynuluje Životnost lampy v nabídce OSD a Životnost lampy v servisním režimu. Položka Hodiny promítání v servisním režimu nebude vynulována.
• Každý režim zobrazení lze upravit a upravenou hodnotu uložit.
  • V režimu časování 3D bude zoom/maskování hran deaktivováno, aby se zabránilo porušení obrazu.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Obrázek

Nabídka nastavení zobrazení obrazu

Mód zobrazení (Režim Data)

Zde je mnoho firemních předvoleb optimalizovaných na různé typy obrazu.

- Prezentace: Tento režim je nejvhodnější pro prezentace PowerPoint, když je projektor připojen k počítači.

- Jasný: Maximální jas z PC vstupu.

- Kino: Tento režim vyberte pro domácí kino.

• Zvěř: Tento režim vyberte pro zvýšení jasu a doby odezvy pro hraní videoher.

- sRGB: Standardizované přesné barvy.

• DICOM SIM.: V tomto režimu lze promítat černobílé lékařské materiály, například rentgenové snímky, MRI atd.

• Uživatel: Slouží k uložení nastavení uživatele.

- Tří rozměry: Aby bylo možné sledovat 3D obsah, použijte 3D brýle. Zkontrolujte, zda je váš počítač/mobilní zařízení vybaveno grafickou kartou se čtyřnásobnou vyrovnávací pamětí s výstupním signálem 120 Hz a zda je nainstalován přehrávač 3D obsahu.

Barva stěny

Tato funkce slouží k dosažení optimalizovaného obrazu na ploše podle barvy stěny. Vyberte možnost vypnuto, tabule, světle žlutá, světle zelená, světle modrá, růžová a šedá.

Jas

Slouží k nastavení jasu obrazu.

Kontrast

Kontrast reguluje stupeň odlišnosti mezi nejsvětlejší a nejtmavější částí obrazu.

Ostrost

Slouží k nastavení ostrosti obrazu.

Barva

Slouží k nastavení obrazu videa z černobílé až po zcela sytou barvu.

Zabarvení

Slouží k nastavení barevné rovnováhy červené a zelené.

Gamma

Nastavte typ gama křivky. Po dokončení počátečního nastavení a jemného vyladění optimalizujte výstup vašeho obrazu pomocí kroků Nastavení gamma.

• Standardní (2.2): Pro standardizované nastavení.

• 1.8/ 2.0/ 2.4: Pro konkrétní zdroj PC / foto.

Nastavení barev

Nakonfigurujte nastavení barev.

- BrilliantColor™: Tato nastavitelná položka používá nový barvu zpracovávající algoritmus a vylepšení, která umožňují vyšší jas a zároveň poskytují věrné, živější barvy obrazu.

POUŽÍVÁNÍ PROJEKTORU

• Teplota barev (Režim Data): Vyberte teplotu barev z možností Teplý, Střední nebo Studený.

- Shoda barev: Vyberte následující možnosti:

Barva: Upravte červenou (R), zelenou (G), černou (B), azurovou (C), žlutou (Y), fialovou (M) a bílou (W) úroveň obrazu.

– Odstín: Slouží k nastavení barevné rovnováhy červené a zelené.
– Sytost barev: Slouží k nastavení obrazu videa z černobílé až po zcela sytou barvu.
– Úroveň: Upravte jas obrazu.
– Vynulovat (Reset): Slouží k obnovení výchozích továrních nastavení shody barev.
– Vystoupit: Slouží k ukončení nabídky „Shoda barev“.

- Přidat/ubrat RGB: Toto nastavení umožňuje konfigurovat jas (zesílení) a kontrast (důraz) obrazu.

– Vynulovat (Reset): Slouží k obnovení výchozí továrních nastavení přidání/ubrání RGB.
– Vystoupit: Slouží k ukončení nabídky „Přidat/ubrat RGB“.

• Barevný prostor (pouze jiný vstup kromě HDMI): Vyberte vhodný typ barevné matrice z následujících možností: Auto, RGB, nebo YUV.
• Barevný prostor (pouze vstup HDMI): vyberte vhodný typ barevné matrice z následujících možností: Auto, RGB(0\~255), RGB(16\~235) a YUV.
  • Úroveň bílé: Umožňuje uživateli upravit úroveň bílé vstupních videosignálů.

Poznámka: Úroveň bílé lze upravit pouze pro vstupní zdroje Video/S-Video.

• Úroveň černé: Umožňuje uživateli upravit úroveň černé vstupních videosignálů.

Poznámka: Úroveň černé lze upravit pouze pro vstupní zdroje Video/S-Video.

- IRE: Umožňuje uživateli upravit hodnotu IRE vstupních videosignálů.

Poznámka:

• IRE je k dispozici pouze ve formátu videa NTSC.
• IRE Ize upravit pouze pro vstupní zdroje Video/S-Video.

Signál

Slouží k úpravám možností signálu.

• Automatic: Automaticky nakonfiguruje signál (položky Frekvence a Fáze jsou zobrazeny šedě). Pokud je deaktivovaná funkce Automaticky, zobrazí se položky Frekvence a Fáze pro ladění a uložení nastavení.
- Frekvence: Tato funkce mění obrazovou frekvenci dat tak, aby se shodovala s obrazovou (vertikální) frekvenci vaší počítačové grafické karty. Tuto funkci použijte pouze, pokud se zdá, že obraz svisle bliká.
- Fáze: Tato funkce synchronizuje časové signály zobrazení s grafickou kartou. Jestliže je obraz kolísavý nebo blikající, použijte tuto funkci k nápravě.
- Horizont. pozice: Slouží k nastavení vodorovné polohy obrazu.
• Vertikální pozice: Slouží k nastavení svislé polohy obrazu.

Poznámka: Signál lze upravit pouze pro vstupní zdroje RGB/Component.

Mód jasu (Lampa - data)

Slouží k úpravě nastavení režimu jasu u lampových projektorů.

- Jasný: Volbou „Jasný“ zvýšíte jas.

• Eko: Zvolte „Eko“ ke ztlumení svítivosti projekční lampy, čímž se sníží její spotřeba energie a zvětšuje se životnost lampy.
• Dynamic: Volbou „Dynamic“ bude výkon lampy projektoru ztlumen podle stupně jasu obsahu a příkon lampy se bude automaticky dynamicky přizpůsobovat mezi 100 a 30 %. Tímto způsobem se prodlouží životnost lampy.

POUŽÍVÁNÍ PROJEKTORU

- Eko+: Když je aktivován režim Eco+, je automaticky detekována úroveň jasu a značně se snižuje spotřeba lampy (až o 70 %) v době nečinnosti.

Vynulovat (Reset)

Slouží k obnovení výchozí továrních nastavení barev.

Nabídka Obrázek 3D

Režim 3D

Tato položka slouží k deaktivaci funkce 3D nebo k výběru odpovídající funkce 3D.

• Vyp.: Výběrem „Vyp.“ vypnete režim 3D.
• Linka DLP: Touto volbou provedete optimální nastavení pro DLP 3D brýle.
• IR: Volbou „IR“ nastavte optimální volby pro IR 3D brýle.

3D → 2D

Tato volba umožňuje určit způsob zobrazení 3D obsahu na ploše.

• Tři rozměry: Zobrazí 3D signál.
• L (Vlevo): Zobrazí levý rámec obsahu 3D.
• R (Vpravo): Zobrazí pravý rámec obsahu 3D.

Formát 3D

Tato volba slouží k výběru vhodného obsahu ve 3D formátu.

• Auto: Při detekci identifikačního signálu 3D se automaticky zvolí Formát 3D.
• SBS: Zobrazí 3D signál ve formátu „Side-by-Side“.
- Top and Bottom: Zobrazí 3D signál ve formátu „Top and Bottom“.
Frame Sequential: Zobrazí 3D signál ve formátu „Frame Sequential“.

Inverze 3D syn.

Tato položka slouží k aktivaci / deaktivaci funkce Inverze 3D syn..

Nabídka poměru stran obrazu

Projekční poměr

Vyberte poměr stran zobrazeného obrazu z následujících možností:

• 4:3: Tento formát je pro zdroje vstupu 4:3.
• 16:9: Tento formát je určen pro zdroje vstupu 16:9, například HDTV a DVD signály pro širokoúhlou TV.
• 16:10 (pouze pro modely WXGA WUXGA): Tento formát je určen pro vstupní zdroje 16:10, například širokoúhlé notebooky.
- LBX (s výjimkou modelů SVGA XGA): Tento formát je určen pro zdroje formátu pohlednice s poměrem stran jiným, než 16x9, a pokud používáte externí objektiv 16x9 k zobrazení poměru stran 2,35:1 při plném rozlišení.
• Nativní: Tento formát zobrazuje původní obraz bez jakékoli změny měřítka.
• Auto: Automaticky vybírá vhodný formát zobrazení.

POUŽÍVÁNÍ PROJEKTORU

Poznámka:

- Podrobnosti o režimu LBX:

Některé disky DVD formátu pohlednice nejsou optimalizovány pro televizory 16x9. V takovém případě nebude obraz promítaný v režimu 16:9 vypadat správně. V tomto případě zkuste použít disk DVD zobrazit v režimu 4:3. Pokud obsah není ve formátu 4:3, budou okolo obrazu na obrazovce 16:9 zobrazeny černé pruhy. Pro tento typ obsahu můžete použít režim LBX, v kterém bude obraz vyplněn na obrazovku 16:9.
- Pokud používáte externí anamorfní objektiv, tento LBX režim vám také umožní sledovat obsah 2,35:1 (včetně Anamorphic DVD a HDTV filmového zdroje), který podporuje anamorfický široký režim vylepšený pro displeje 16x9 v širokém obrazu 2,35:1. V tomto případě nebudou zobrazeny žádné černé okraje. Výkon lampy a svislé rozlišení jsou plně využity.

• Chcete-li použít super široký formát, postupujte podle následujících pokynů:

a) Nastavte poměr stran promítací plochy 2,0:1.
b) Vyberte formát „Super široký“.
c) Upravte obraz projektoru tak, aby byl správně umístěn na plátně.

Tabulka měřítka XGA:

Zdroj 480i/p	576i/p 1080i/p 720p
4x3	Upravte měřítko na 1024x768.
16x9	Upravte měřítko na 1024x576.
Nativní	Žádná změna měřítka; obraz bude zobrazen v rozlišení vstupního zdroje.
Auto	- Pokud je poměr stran zdroje 4:3, velikost typu obrazovky bude změněna na 1024x768.- Pokud je poměr stran zdroje 16:9, velikost typu obrazovky bude změněna na 1024x576.- Pokud je poměr stran zdroje 15:9, velikost typu obrazovky bude změněna na 1024x614.- Pokud je poměr stran zdroje 16:10, velikost typu obrazovky bude změněna na 1024x640.

Pravidlo automatického mapování XGA:

Auto	Vstupní rozlišení Automaticky/Měřítko
	H-rozlišení V-rozlišení 1024		768
4:3	640	480	1024	768
	800	600	1024	768
	1024	768	1024	768
	1600	1200	1024	768
Širokoúhlý notebook	1280	720	1024	576
	1280	768	1024	614
	1280	800	1024	640
SDTV	720	576	1024	576
	720	480	1024	576
HDTV	1280	720	1024	576
	1920	1080	1024	576

POUŽÍVÁNÍ PROJEKTORU

Tabulka měřítka WXGA (typ obrazovky 16:10):

Poznámka:

• Podporovaný typ obrazovky 16:9 (1280x720), 16:10 (1280x800).
• Když je typ obrazovky 16:9, formát 16x10 není k dispozici.
• Když je typ obrazovky 16:10, formát 16x9 není k dispozici.

• Vyberete-li automatickou volbu, potom se režim zobrazení bude měnit automaticky.

16 : 10 promítací plocha	480i/p 576i/p	1080i/p 720p Počítač
4x3	Upravte měřítko na 1066x800.
16x10	Upravte měřítko na 1280x800.
LBX	Upravte měřítko na 1280x960 a potom dosáhněte centrálního zobrazení 1280x800.
Nativní	Vystředěné mapování 1:1. Zobrazení		1280x800 s mapováním 1:1.	1280x720 na střed.	Vystředěné mapování 1:1.
Auto	- Vstupní zdroj bude přizpůsoben na plochu zobrazení 1280x800 a bude zachován jeho původní poměr stran.- Pokud je poměr stran zdroje 4:3, velikost typu obrazovky bude změněna na 1066x800.- Pokud je poměr stran zdroje 16:9, velikost typ obrazovky bude změněna na 1280x720.- Pokud je poměr stran zdroje 15:9, velikost typ obrazovky bude změněna na 1280x768.- Pokud je poměr stran zdroje 16:10, velikost typ obrazovky bude změněna na 1280x800.

Pravidlo automatického mapování WXGA (typ obrazovky 16:10):

Auto	Vstupní rozlišení Automaticky/Měřítko
	H-rozlišení V-rozlišení 1280 800
4:3	640 480 1066	800
	800 600 1066	800
	1024 768 1066	800
	1280 1024 1066	800
	1400 1050 1066	800
	1600 1200 1066	800
Širokoúhlý notebook	1280 720 1280	720
	1280 768 1280	768
	1280 800 1280	800
SDTV	720 576 1280	720
	720 480 1280	720
HDTV	1280 720 1280	720
	1920 1080 1280	720

POUŽÍVÁNÍ PROJEKTORU

Tabulka měřítka WXGA (typ promítací plochy 16:9):

16 : 9 promítací plocha	480i/p 576i/p	1080i/p 720p Počítač
4x3	Upravte měřítko na 960x720.
16x9	Upravte měřítko na 1280x720.
LBX	Upravte měřítko na 1280x960 a potom dosáhněte centrálního zobrazení 1280x720.
Nativní	Vystředěné mapování 1:1. Zobrazení		1280x720 s mapováním 1:1.	1280x720 na střed.	Vystředěné mapování 1:1.
Auto	- Při výběru tohoto formátu se automaticky nastaví typ obrazovky 16:9 (1280x720).- Pokud je poměr stran zdroje 4:3, velikost typ obrazovky bude změněna na 960x720.- Pokud je poměr stran zdroje 16:9, velikost typ obrazovky bude změněna na 1280x720.- Pokud je poměr stran zdroje 15:9, velikost typ obrazovky bude změněna na 1200x720.- Pokud je poměr stran zdroje 16:10, velikost typ obrazovky bude změněna na 1152x720.

Pravidlo automatického mapování WXGA (typ obrazovky 16:9):

Auto	Vstupní rozlišení Automaticky/Měřítko
	H-rozlišení V-rozlišení 1280 720
4:3	640 480 960 720
	800 600 960 720
	1024 768 960 720
	1280 1024 960 720
	1400 1050 960 720
	1600 1200 960 720
Širokoúhlý notebook	1280 720 1280 720
	1280 768 1200 720
	1280 800 1152 720
SDTV	720 576 1280 720
	720 480 1280 720
HDTV	1280 720 1280 720
	1920 1080 1280 720

Tabulka měřítka 1080p:

16 : 9 promítací plocha	480i/p 576i/p	1080i/p 720p Počítač
4x3	Upravte měřítko na 1440x1080.
16x9	Upravte měřítko na 1920x1080.
LBX	Upravte měřítko na 1920x1440 a potom dosáhněte centrálního zobrazení 1920x1080.
Nativní	- Vystředěné mapování 1:1.- Žádná změna měřítka; obraz bude zobrazen v rozlišení vstupního zdroje.
Auto	- Při výběru automatického formátu se automaticky nastaví typ obrazovky 16:9 (1920x1080).- Pokud je poměr stran zdroje 4:3, velikost typu obrazovky bude změněna na 1440x1080.- Pokud je poměr stran zdroje 16:9, velikost typ obrazovky bude změněna na 1920x1080.- Pokud je poměr stran zdroje 16:10, typ obrazovky bude změněn na 1920x1200 a bude oříznut na plochu 1920x1080.

POUŽÍVÁNÍ PROJEKTORU

Pravidlo automatického mapování 1080P:

Auto	Vstupní rozlišení Automaticky/Měřítko
	H-rozlišení V-rozlišení 1920 1080
4:3	640 480 1440	1080
	800 600 1440	1080
	1024 768 1440	1080
	1280 1024 1440	1080
	1400 1050 1440	1080
	1600 1200 1440	1080
Širokoúhlý notebook	1280 720 1920	1080
	1280 768 1800	1080
	1280 800 1728	1080
SDTV	720 576 1350	1080
	720 480 1620	1080
HDTV	1280 720 1920	1080
	1920 1080 1920	1080

Nabídka Zobrazení - Maskování hran

Maskování hran

Tato funkce slouží k odstranění šumu zavedeného dekódováním na okraji obrazu.

Nabídka Zobrazení - Zoom

Zoom

Slouží ke zmenšení nebo zvětšení obrazu na promítací ploše.

Nabídka Zobrazení - Posun obrazu

Zoom obrazu

Slouží k úpravě polohy promítaného obrazu ve vodorovné (H) nebo svislé (V) rovině.

Nabídka Zobrazení - Sbíhavost

Sbíhavost

Upravuje zkreslení obrazu způsobené nakloněním projektoru.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Zvuk

Nabídka Zvuk - Ztlumit

Ztlumit

Tato volba slouží k dočasnému vypnutí zvuku.

• Zap.: Funkci zapněte volbou „Zap.“.
  • Vyp.: Funkci vypněte volbou „Vyp.“.

Poznámka: Funkce „Ztlumit“ ovlivňuje hlasitost vnitřního i vnějšího reproduktoru.

Nabídka Zvuk - Hlasitost

Hlasitost

Slouží k úpravě hlasitosti.

Nabídka vstupu zvuku (typ 2)

Vstup zvuku

Vyberte port vstupu zvuku pro zdroje videa (viz níže):

• HDMI1 / MHL: Audio 1, Audio 2, nebo Výchozí.

• HDMI2: Audio 1, Audio 2, nebo Výchozí.
• VGA1: Audio 1 a Audio 2.
• VGA2: Audio 1 a Audio 2.
• S-Video: Audio 1 a Audio 2.
• Video: Audio 1 a Audio 2.

Nabídka Nastavení

Nabídka Nastavení - Projekce

Projekce

Slouží k výběr upřednostňované projekce mezi vpředu, vzadu, strop-nahoře a vzadu-nahoře.

Nabídka Nastavení - Typ obrazovky

Typ obrazovky (pouze pro modely WXGA/WUXGA)

Zvolte typ obrazovky 16:9 a 16:10.

Nabídka Nastavení - Nastavení lampy

Lampa - upozornění

Zvolte tuto možnost pro zobrazení nebo skrytí varovné zprávy v případě, že je zobrazena hláška o výměně lampy. Toto hlášení se objeví 30 hodin před navrhovaným časem pro výměnu lampy.

Vynulování lampy

Resetuje počítadlo životnosti lampy po výměně.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Nastavení - Nastavení filtru

Proved'te nastavení zprávy s varováním.

• Ano: Zobrazí varování po 500 hodinách používání.

Poznámka: „Filter Usage Hours / Filter Reminder / Filter Reset“ se zobrazí, pouze když „Optional Filter Installed“ je „Ano“.

- Ne: Vypnutí varování.

Filter Usage Hours

Zobrazí počet hodin filtru.

Filter Reminder

Zvolte tuto možnost pro zobrazení nebo skrytí varovné zprávy v případě, že je zobrazena zpráva o výměně filtru. K dispozici jsou možnosti 300hr, 500hr, 800hr a 1000hr.

Filter Reset

Po výměně nebo čištění prachového filtru vynulujte počítadlo hodin prachového filtru.

Nabídka Nastavení - Nastavení napájení

Přímé zapínání

Volbou „Zap.“ aktivujte režim Přímé zapínání. Projektor se automaticky zapne po připojení k napájení, bez nutnosti stisknout tlačítko „Napájecí“ na klávesnici projektoru nebo na dálkovém ovladači.

Signál zapnutí

Volbou „Zap.“ aktivujte režim Signál zapnutí. Projektor se automaticky zapne když je rozpoznán signál, bez nutnosti stisknout tlačítko „Napájecí“ na klávesnici projektoru nebo na dálkovém ovladači.

Poznámka: Pokud je možnost „Signál zapnutí“ nastavena na „Zap.“, spotřeba energie v pohotovostním režimu projektoru bude přes 3 W.

Auto vypnutí (min)

Nastavte časový interval, po kterém dojde k vypnutí projektoru. Časovač začne odpočítávat čas od momentu, kdy dojde k přerušení signálu. Po uběhnutí nastaveného časového intervalu (v minutách) se projektor sám vypne.

Časovač (min)

Slouží ke konfiguraci časovače.

- Časovač (min): Nastavte časový interval, po kterém dojde k vypnutí projektoru. Časovač začne odpočítávat s nebo bez signálu odeslaného do projektoru. Po uběhnutí nastaveného časového intervalu (v minutách) se projektor sám vypne.

Poznámka: Časovač se nuluje pro každém vypnutí napájení projektoru.

• Vždy zapnuto: Nastavte časovač tak, aby byl vždy zapnuto.

Krátké shrnutí

Proved'te nastavení rychlého obnovení.

• Zap.: Dojde-li k náhodnému vypnutí projektoru, tato funkce umožňuje ihned obnovit napájení projektoru do 100 sekund od vypnutí.
  • Vyp.: Když uživatel vypne projektor, po 10 sekundách začne ventilátor chladit systém.

Režim napájení(Pohotovost)

Proved'te nastavení režimu napájení.

• Aktivní: Volbou „Aktivní“ se vrátíte do normálního pohotovostního režimu.
• Eko: Volbou „Eko“ dále ušetříte rozptyl energie <0,5W.

Poznámka: Pokud je funkce „Signál zapnutí“ zapnutá, ventilátory poběží v aktivním pohotovostním režimu.

POUŽÍVÁNÍ PROJEKTORU

USB Power

Proved'te nastavení napájení USB.

• Zap.: Projektor je vždy napájen zdrojem napájení USB.
  • Vyp.: Funkce napájení USB je vypnutá.
  • Auto: Projektor je automaticky napájen zdrojem napájení USB.

Bezdrátový(Type 2)

Nastavením této funkce „Zap.“ Ize projektor zapnout prostřednictvím bezdrátové sítě.

Nabídka Nastavení Zabezpečení

Zabezpečení

Aktivací této funkce se před použitím projektoru zobrazí výzva k zadání hesla.

• Zap.: Pomocí funkce „Zap.“ zapněte bezpečnostní ověření projektoru při zapnutí.
  • Vyp.: Pomocí funkce „Vyp.“ můžete zapnout projektor bez ověření vstupního hesla.

Bezpeč. časovač

Může nastavit časovou (Měsíc/Den/Hodina) funkci na počet hodin, během kterých lze projektor používat. Jakmile nastavený čas uplyne, budete opět požádání o zadání hesla.

Změna hesla

Slouží k nastavení nebo změně hesla, které je vyžadováno při zapnutí projektoru.

Nabídka Nastavení - HDMI Link nastavení

Poznámka:

Když připojíte zařízení kompatibilní s HDMI CEC k projektoru kabely HDMI, můžete je ovládat na stejném stavu zapnutí nebo vypnutí napájení pomocí funkce HDMI Link v nabídce OSD projektoru. To umožňuje zapínat nebo vypínat jedno nebo více zařízení ve skupině prostřednictvím funkce HDMI Link. V typické konfiguraci může být váš DVD přehrávač připojen k projektoru prostřednictvím zesilovače nebo systému domácího kina.

HDMI Link

Slouží k aktivaci/deaktivaci funkce HDMI Link. Volby Včetně TV, Power on Link a Power off Link budou k dispozici pouze při nastavení „Zap.“.

Včetně TV

Chcete-li, aby se TV a projektor vypínały automaticky současně, nastavte na možnost „Ano“. Chcete-li zabránit, aby se obě zařízení vypnula současně, změňte nastavení na „Ne“.

POUŽÍVÁNÍ PROJEKTORU

Power On Link

Příkaz CEC zapnutí.

• Oboustranný: Projektor a zařízení CEC budou zapnuty současně.
- PJ --> Device: Zařízení CEC bude zapnuto až po zapnutí projektoru.
• Device --> PJ: Projektor se zapne až po zapnutí zařízení CEC.

Power Off Link

Povolením této funkce se HDMI Link a projektor automaticky vypnou současně.

Nabídka Nastavení - Testovací vzorek

Testovací vzorek

Slouží k výběru testovacího vzorku z možností zelená mřížka, purpurová mřížka, bílá mřížka nebo k vypnutí (vyp.) této funkce.

Nabídka Možnosti - Dálkové nastavení

IR Funkce

Proved'te nastavení IR funkce.

• Zap.: Vyberte „Zap.“, projektor lze ovládat dálkovým ovladačem z horního IR přijímače.
  • Vyp.: Po výběru možnosti „Vyp.“ projektor nelze ovládat dálkovým ovladačem. Výběrem možnosti „Vyp.“ bude možné používat klávesy klávesnice.

Uživatel 1/ Uživatel 2/ Uživatel 3 (typ 1)

Slouží k přiřazení výchozí funkce pro Uživatel 1, Uživatel 2 nebo Uživatel 3 mezi HDMI 2, testovací vzorek, jas, kontrast, časovač, shoda barev, teplota barev, gamma, projekce, nastavení lampy, zoom, blokováno a MHL.

Uživatel 1/ Uživatel 2/ Uživatel 3 (typ 2)

Slouží k přiřazení výchozí funkce pro Uživatel 1, Uživatel 2 nebo Uživatel 3 mezi HDMI 2, VGA 2, testovací vzorek, LAN, jas, kontrast, časovač, shoda barev, teplota barev, gamma, projekce, nastavení lampy, zoom, blokováno a MHL.

Nabídka Nastavení - ID projektoru

ID projektoru

Definici ID lze nastavit nabídkou (rozsah 0 - 99) a umožňuje uživateli ovládat individuální projektor pomocí příkazu RS232.

Nabídka Nastavení - Možnosti

Jazyk

Zde lze vybírat jazyk nabídky OSD: angličtina, němčina, francouzština, italština, španělština, portugalština, polština, holandština, švédština, norština/dánština, finština, řečtina, tradiční čínština, zjednodušená čínština, japonština, korejština, ruština, maďarština, čeština, arabština, thajština, turečtina, farsijština, vietnamština, indonéština, rumunština a slovenština.

Skryté titulky

Skryté titulky jsou textová verze zvukové stopy programu nebo další zobrazované informace. Pokud vstupní signál obsahuje skryté titulky, můžete tuto funkci zapnout a sledovat kanály. K dispozici jsou možnosti „Vyp.“, „CC1“ a „CC2“.

Menu Settings

Slouží k nastavení umístění nabídky na ploše a ke konfiguraci nastavení časovače nabídky.

• Umístění menu: Vyberte umístění mabídka na promítací ploše.
• Menu časovače: Nastavte délku zobrazení nabídky OSD na promítací ploše.

POUŽÍVÁNÍ PROJEKTORU

Auto zdroj

Nastavíte-li tuto volbu „Zap.“ a stisknete tlačítko na klávesnici projektoru nebo tlačítko na dalkovém ovladači, bude automaticky vybrán další dostupný vstupní zdroj. Nastavením „Vyp.“ deaktivujete funkci automatického zdroje.

Vstupní zdroj (Type 1)

Slouží k výběru zdroje vstupu HDMI1 / MHL, HDMI2, VGA a Video.

Vstupní zdroj (Type 2)

Slouží k výběru zdroje vstupu HDMI1 / MHL, HDMI2, VGA1, VGA2, S-Video a Video.

Název vstupu (typ 1)

Slouží k přejmenování funkce vstupu pro snadnější identifikaci. K dispozici jsou možnosti HDMI1 / MHL, HDMI2, VGA a Video.

Název vstupu (typ 2)

Slouží k přejmenování funkce vstupu pro snadnější identifikaci. K dispozici jsou možnosti HDMI1 / MHL, HDMI2, VGA1, VGA2, S-Video a Video.

Velká nadm. výška

Když je vybrána možnost „Zap.“, ventilátory se budou otáčet rychleji. Tato funkce je vhodná ve vyšších nadmořských výškách, kde je řídký vzduch.

Mód zobrazení uzamčen

Volbou „Zap.“ nebo „Vyp.“ zamkněte nebo odemkněte nastavení režimu zobrazení.

Zámek klávesnice

Když je funkce zámek klávesnice nastavena na „Zap.“, klávesnice bude zamknutá. Projektor lze ovšem ovládat dálkovým ovladačem. Výběrem možnosti „Vyp.“ bude možné znovu používat klávesnici.

Skrýt informace

Aktivací této funkce se skryje zpráva s informacemi.

• Zap.: Volbou „Zap.“ skryjete zprávy s informacemi.
  • Vyp.: Volbou „Vyp.“ zobrazíte hlášení o „hledání“.

Logo

Tato funkce slouží k nastavení požadované úvodní obrazovky. Provedené změny se projeví při příštím zapnutí projektoru.

• Výchozí: Výchozí úvodní obrazovka.
- Neutrální: Na úvodní obrazovce se nezobrazí logo.

Barva pozadí

Touto funkcí nastavíte zobrazení modré, červené, zelené nebo šedé barvy, žádné barvy nebo obrazovky s logem, když není k dispozici žádný signál.

Poznámka: Pokud je barva pozadí nastavena na „Žádný“, barva pozadí je černá.

Nabídka Setup - Reset

Resetovat OSD

Slouží k obnovení výchozích továrních nastavení nabídky OSD.

Obnovit výchozí

Slouží k obnovení výchozích továrních nastavení nabídky Nastavení.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Sít' (typ 2)

Nabídka Network LAN

Stav sítě

Zobrazí stav sít'ového připojení (pouze pro čtení).

Port

Zobrazí adresu MAC (pouze pro čtení).

DHCP

Tato možnost slouží k aktivaci nebo deaktivaci funkce DHCP.

• Zap.: Projektor automaticky získá adresu IP z vaší sítě.
  • Vyp.: Slouží k ruční konfiguraci adresy IP, masky podsítě, brány a DNS.

Poznámka: Po ukončení nabídky OSD budou automaticky použity zadané hodnoty.

Adresa IP

Zobrazí adresu IP.

Maska podsítě

Zobrazí čiselnou masku podsítě.

Brána

Zobrazí výchozí bránu sítě připojené k projektoru.

DNS

Zobrazí číslo DNS.

Ovládání projektoru prostřednictvím webového prohlížeče

1. Nastavení volby DHCP na „Zap.“ v projektoru povolíte serveru DHCP, aby automaticky přířadil adresu IP.
2. Spustte webový prohlížeč ve vašem počítači a zadejte adresu IP projektoru („Sít’ > LAN > Adresa IP“).
3. Zadejte uživatelské jméno a heslo a klikněte na tlačítko „Přihlášení“.
   Zobrazí se webové rozhraní konfigurace projektoru.

Poznámka:

• Výchozí uživatelské jméno a heslo je „admin“.
  • Postup uvedený v této části vychází z operačního systému Windows 7.

POUŽÍVÁNÍ PROJEKTORU

Přímé připojení počítače k projektoru\*

1. V projektoru nastavte volbu DHCP na „Vyp.“
2. Nakonfigurujte adresu IP, masku podsítě, bránu a DNS na projektoru („Sít' > LAN“).

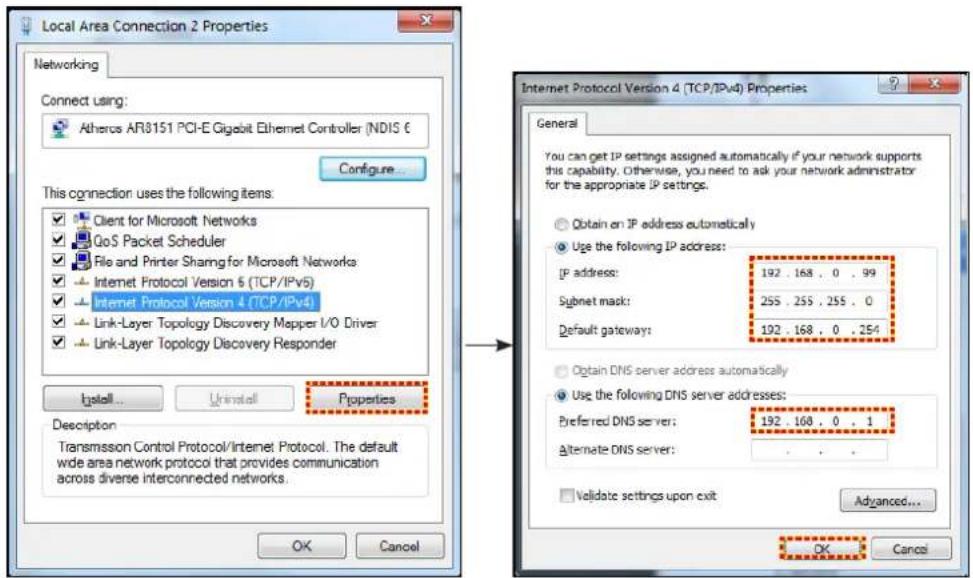

3. V počítači otevřete stránku Centrum sít'ových připojení a sdílení a přířadte počítači stejné síťové parametry, jaké jsou nastaveny v projektoru. Kliknutím na tlačítko „OK” uložte parametry.

1. Spustte webový prohlížeč ve vašem počítači a do adresního řádku zadejte adresu IP přiřazenou v kroku 3. Potom stiskněte tlačítko „Vstoupit“.

Vynulovat (Reset)

Obnoví všechny hodnoty parametrů sítě LAN.

Nabídka Network control

Crestron

Tuto funkci použijte k výběru síťové funkce (port: 41794).

Další informace najdete na webu http://www.crestron.com a www.crestron.com/getroomview.

Extron

Tuto funkci použijte k výběru síťové funkce (port: 2023).

PJ Link

Tuto funkci použijte k výběru síťové funkce (port: 4352).

AMX Device Discovery

Tuto funkci použijte k výběru síťové funkce (port: 9131).

Telnet

Tuto funkci použijte k výběru síťové funkce (port: 23).

HTTP

Tuto funkci použijte k výběru síťové funkce (port: 80).

POUŽÍVÁNÍ PROJEKTORU

Nabídka Nastavení Sít' Control Settings

Funkce LAN RJ45

Pro jednoduchost a snadné ovládání tento projektor nabízí řadu síťových funkcí a funkcí vzdálené správy. Funkce LAN/RJ45 umožňuje ovládat funkce projektoru prostřednictvím sítě, například vzdálená správa: Zapnutí/vypnutí, nastavení jasu a kontrastu. Rovněž umožňuje zjišťovat informace o stavu projektoru, například: Zdroj videa, ztlumení zvuku atd.

Terminálové funkce drátové místní sítě LAN

Tento projektor lze ovládat počítačem (notebookem) nebo jiným externím zařízením prostřednictvím portu LAN/RJ45 a kompatibilním s funkcemi Crestron / Extron / AMX (Device - Discovery) / PJLink.

• Crestron je registrovaná ochranná známka společnosti Crestron Electronics, Inc. v USA.
  • Extron je registrovaná ochranná známka společnosti Extron Electronics, Inc. v USA a dalších zemích.
• AMX je registrovaná ochranná známka společnosti AMX LLC v USA a dalších zemích.
• Značka PJLink je přihlášena k registraci jako obchodní známka a logo v Japonsku, USA a dalších zemích společností JBMIA.

Tento projektor podporuje specifikované příkazy ovladače Crestron Electronics a souvisejícího softwaru, například RoomView®.

http://www.crestron.com/

Tento projektor podporuje referenční přístroj(e) Extron.

http://www.extron.com/

Tento projektor podporuje AMX ( Device Discovery ).

http://www.amx.com/

Tento projektor podporuje všechny príkazy PJLink třídy 1 (verze 1.00).

http://pjlink.jbmia.or.jp/english/

Další podrobnosti o různých typech externích zařízení, která lze připojit k portu LAN/RJ45 a k dálkovému ovladači projektoru a také o souvisejících ovládacích přikazech, které podporují jednotlivá externí zařízení vám poskytne přímo technická podpora.

POUŽÍVÁNÍ PROJEKTORU

LAN RJ45

1. Připojte kabel RJ45 k portům RJ45 projektoru a počítače (notebooku).

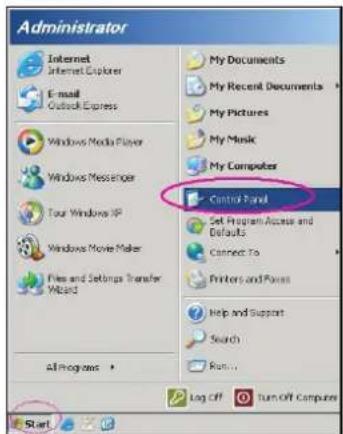

1. V počítači (notebooku) vyberte Start > Ovládací panely > Sít'ová připojení.

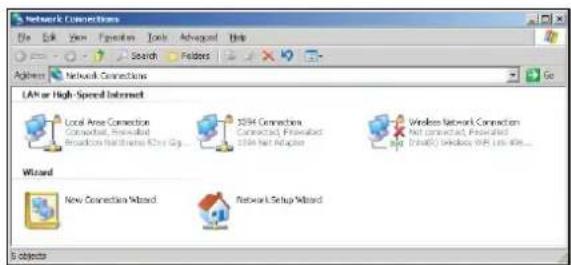

1. Klikněte pravým tlačítkem myši na položku Připojení k místní síti a vyberte položku Vlastnosti.

1. V okně Vlastnosti vyberte kartu Obecné a vyberte Protokol sítě Internet (TCP/IP).

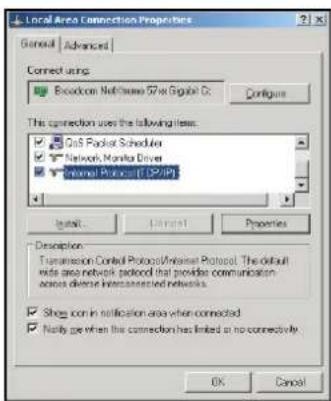

1. Klikněte na „Vlastnosti“.

1. Zadejte adresu IP a masku podsítě a potom stiskněte „OK“.

1. Stiskněte tlačítko „Nabídka“ na projektoru.
2. V projektoru otevřete Sít' > LAN.

3. Zadejte následující parametry připojení:

4. DHCP: Vyp.

5. Adresa IP: 192.168.0.100
   – Maska podsítě: 255.255.255.0
6. Brána: 192.168.0.254

7. DNS: 192.168.0.1

8. Stisknutím „Vstoupit“ potvrďte nastavení.

9. Spust'te nainstalovaný webový prohlížeč, například Microsoft Internet Explorer s přehrávačem Adobe Flash Player 9.0 nebo vyšším.
10. Do adresního řádku zadejte následující adresu IP projektoru: 192.168.0.100.

1. Stiskněte tlačítko „Enter“.

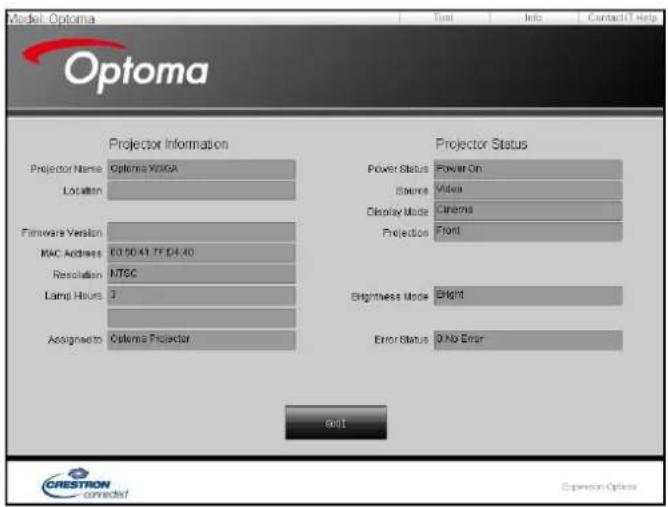

Projektor je nastaven pro vzdálenou správu. Funkce LAN/RJ45 je zobrazena následujícím způsobem:

POUŽÍVÁNÍ PROJEKTORU

Stránka Informace

Kontaktovat IT telefonickou pomoc

RS232 prostřednictvím funkce Telnet

Existuje další způsob ovládání příkazy RS232, tzv. „RS232 prostřednictvím funkce TELNET“ pro rozhraní LAN/RJ45.

Stručná příručka pro „RS232 prostřednictvím funkce Telnet“

• V nabídce OSD projektoru vyhledejte a získejte adresu IP.
- Zkontrolujte, zda má notebook/PC přístup k webové stránce projektoru.

- Pokud bude funkce „TELNET“ odfiltrovávána notebookem/PC, zkontrolujte, zda je vypnuto nastavení „Brána firewall systému Windows“.

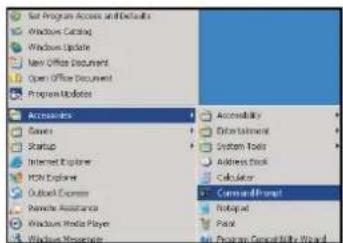

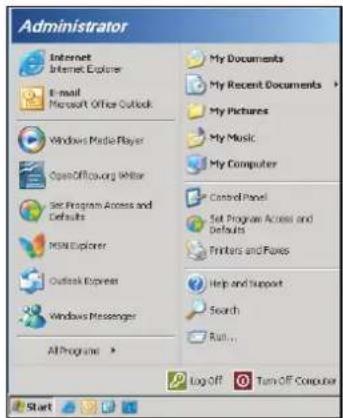

1. Vyberte Start > Všechny programy.>Příslušenství > Příkazový řádek.

1. Zadejte příkaz v následujícím formátu:

2. telnet ttt.xxx.yyy.zzz 23 (stiskněte klávesu „Vstoupit“)

3. (ttt.xxx.yyy.zzz: Adresa IP projektoru)

4. Pokud je připraveno připojení Telnet a pokud uživatel může zadávat přikazy RS232, po stisknutí klávesy „Vstoupit“ bude příkaz RS232 funkční.

Specifikace pro „RS232 by TELNET“:

1. Telnet: TCP.
2. Port Telnet: 23 (podrobnosti vám poskytne servisní zástupce nebo technická podpora).
3. Nástroj Telnet: Windows „TELNET.exe“ (režim konzole).
4. Normální odpojení ovládání RS232-by-Telnet: Ukončete
5. Nástroj Windows Telnet bezprostředně poté, co je připraveno připojení TELNET.

– Omezení 1 pro ovládání Telnet:k dispozici je méně než 50 bajtů pro následné zatížení sítě aplikací ovládání Telnet.
– Omezení 2 pro ovládání Telnet:k dispozici je méně než 26 bajtů pro jeden kompletní příkaz RS232 pro ovládání Telnet.
– Omezení 3 pro ovládání Telnet: Minimální zpoždění dalšího příkazu RS232 musí být více než 200 (ms).

POUŽÍVÁNÍ PROJEKTORU

Nabídka Info

Nabídka Info (typ 1)

Zde jsou zobrazeny následující informace o projektoru:

• Regulační
• Seriové číslo
• Source
• Rozlišení
• Refresh Rate
• Mód zobrazení
• Režim napájení(Pohotovost)
• Životnost lampy
  • ID projektoru
• Filter Usage Hours
• Mód jasu
• FW Version

Nabídka Info (typ 2)

Zde jsou zobrazeny následující informace o projektoru:

• Regulační
• Seriové číslo
• Source
• Rozlišení
• Refresh Rate
• Mód zobrazení
• Režim napájení(Pohotovost)
• Životnost lampy
• Stav sítě
• Adresa IP
  • ID projektoru
• Filter Usage Hours
• Mód jasu
• FW Version

ÚDRŽBA

Výměna lampy

Projektor sám zjistí životnost lampy. Když se bliží konec životnosti lampy, na promítací ploše se zobrazí zpráva s upozorněním.

Varování

Upozornění na stav lampy Překročena životnost lampy

V takovém případě se obraťte na místního prodejce nebo servisní středisko a co nejdříve nechte lampu vyměnit. Před výměnou lampy se ujistěte, že se projektor v posledních 30 minutách chladil.

Varování: Je-li projektor namontován pod stropem, bud'te při otevírání krytu lampy opatrní. Při výměně lampy u stropní montáže doporučujeme použit ochranné brýle. Dejte pozor, aby z projektoru vypadly žádné uvolněné předměty.

Varování: Komora lampy je horká! Před výměnou lampy ji nechte ochladit!

Varování: K omezení rizika zranění neupustte modul lampy nebo nesahejte na žárovku lampy. Žárovka se může rozbít a způsobit zranění.

ÚDRŽBA

Výměna lampy (pokračování)

Postup:

1. Vypněte napájení projektoru stisknutím tlačítka „“ nědálkovém ovladači nebo na klávesnici projektoru.

2. Nechte projektor v posledních 30 minutách vychladit.

3. Odpojte napájecí šňůru.

4. Odšroubujte šroubek na krytu. 1

5. Sejměte kryt. 2

6. Odšroubujte šroubek na modulu lampy. 3

7. Zvedněte rukojeť lampy. 4

8. Odpojte kabel lampy. 5

9. Opatrně vyjměte modul lampy. 6

10. Při výměně modulu lampy postupujte podle předchozích kroků, ale v opačném pořadí.

11. Zapněte projektor a vynulujte počítadlo lampy.

12. Vynulování lampy: (i) Stiskněte tlačítko „Nabídka“ → (ii) Vyberte „Nastavení“ → (iii) Vyberte „Nastavení lampy“ → (iv) Vyberte „Vynulování lampy“ → (v) Vyberte „Ano“.

Poznámka:

- Šroubek na krytu lampy a na lampě nelze demontovat.

• Projektor nelze zapnout, pokud nebyl zpět na místo vrácen kryt lampy.

- Nedotýkejte se skleněné části lampy. Mastnota z rukou může způsobit prasknutí lampy. V případě náhodného dotyku očistěte modul lampy suchým hadříkem.

ÚDRŽBA

Instalace a čištění prachového filtru

Instalace prachového filtru

Poznámka: Prachové filtry jsou nezbytné/dodávány pouze ve vybraných regionech s nadměrnou prašností.

Čištění prachového filtru

Doporučujeme čistit prachový filtr každé tři měsíce. Je-li projektor používán v prašném prostředí, čistěte filtr častěji.

Postup:

1. Vypněte napájení projektoru stisknutím tlačítka „“ nědálkovém ovladači nebo na klávesnici projektoru.
2. Odpojte napájecí šnůru.
3. Opatrně vyjměte prachový filtr. 1
4. Prachový filtr vyčistěte nebo vyměňte. 2
5. Při instalaci prachového filtru postupujte podle předchozích kroků v opačném pořadí.

DODATEČNÉ INFORMACE

Kompatibilní rozlišení

Kompatibilita digitálního signálu

B0/zavedená synchronizace	B0/standardní synchronizace	B0/detailní synchronizace	B1/Režim video	B1/detailní synchronizace
720x400 při 70 Hz SVGA: Nativní synchronizace: 640x480p při 60 Hz 720x480p při 60 Hz
640x480 při 60 Hz	800x600 při 120Hz	XGA: 1024x768 při 60 Hz	720x480p při 60 Hz	1280x720p při 60 Hz
640x480 při 67Hz 1024x768 při 120Hz WXGA: 1280x800 při 60 Hz;1280x720 při 60 Hz			1280x720p při 60 Hz 1366x768 při 60 Hz
640x480 při 72Hz	1280x800 při 60 Hz	1080P: 1920x1080 při 60 Hz	1920x1080i při 60 Hz	1920x1080i při 50Hz
640x480 při 75Hz 1280x1024 při 60 Hz			720(1440)x480i při 60 Hz 1920x1080p při 60 Hz
800x600 při 56Hz 1680x1050 při 60 Hz 1920x1080p při 60 Hz
800x600 při 60 Hz 1280x720 při 60 Hz			720x576p při 50 Hz
800x600 při 72Hz 1280x720 při 120Hz 1280x720p při 50Hz
800x600 při 75Hz 1600x1200 při 60 Hz 1920x1080i při 50Hz
832x624 při 75 Hz XGA/WXGA: 720(1440)x576i při 50 Hz
1024x768 při 60 Hz 1440x900 při 60 Hz		1920x1080p při 50Hz
1024x768 při 70Hz	1024x768 při 120Hz 1920x1080p při 24Hz
1024x768 při 75Hz	1280x800 při 60 Hz		1920x1080p při 30Hz
1280x1024 při 75Hz	1280x1024 při 60 Hz
1152x870 při 75 Hz	1680x1050 při 60 Hz
	1280x720 při 60 Hz
	1280x720 při 120Hz
	1600x1200 při 60 Hz
	1080P:
	1280x720 při 60 Hz
	1280x800 při 60 Hz
	1280x1024 při 60 Hz
	1400x1050 při 60 Hz
	1600x1200 při 60 Hz
	1440x900 při 60 Hz
	1280x720 při 120Hz
	1024x768 při 120Hz

DODATEČNÉ INFORMACE

Kompatibilita analogového signálu

B0/zavedená synchronizace	B0/standardní synchronizace	B0/detailní synchronizace	B1/Režim video	B1/detailní synchronizace
720x400 při 70 Hz SVGA: Nativní synchronizace: 1366x768 při 60 Hz
640x480 při 60 Hz 800x600 při 120Hz XGA: 1024x768 při 60 Hz
640x480 při 67Hz 1024x768 při 120Hz WXGA: 1280x800 při 60 Hz;1280x720 při 60 Hz
640x480 při 72Hz 1280x800 při 60 Hz 1080P: 1920x1080 při 60 Hz
640x480 při 75Hz 1280x1024 při 60 Hz
800x600 při 56Hz 1680x1050 při 60 Hz
800x600 při 60 Hz 1280x720 při 60 Hz
800x600 při 72Hz 1280x720 při 120Hz
800x600 při 75Hz 1600x1200 při 60 Hz
832x624 při 75 Hz XGA/WXGA:
1024x768 při 60 Hz 1440x900 při 60 Hz
1024x768 při 70Hz 1024x768 při 120Hz
1024x768 při 75Hz 1280x800 při 60 Hz
1280x1024 při 75Hz 1280x1024 při 60 Hz
1152x870 při 75 Hz 1680x1050 při 60 Hz
	1280x720 při 60 Hz
	1280x720 při 120Hz
	1600x1200 při 60 Hz
	1080P:
	1280x720 při 60 Hz
	1280x800 při 60 Hz
	1280x1024 při 60 Hz
	1400x1050 při 60 Hz
	1600x1200 při 60 Hz
	1440x900 při 60 Hz
	1280x720 při 120Hz
	1024x768 při 120Hz

DODATEČNÉ INFORMACE

Kompatibilita video True 3D

Vstupní rozlišení	Vstup HDMI 1.4a3D	Frekvence vstupu
		1280x720P při 50Hz Nahoře-a-dole
		1280x720P při 60 Hz Nahoře-a-dole
		1280x720P při 50Hz Zhuštování snímků
		1280x720P při 60 Hz Zhuštování snímků
		1920x1080i při 50 Hz Vedle-sebe (napůl)
		1920x1080i při 60 Hz Vedle-sebe (napůl)
		1920x1080P při 24 Hz Nahoře-a-dole
		1920x1080P při 24 Hz Zhuštování snímků
	HDMI 1.3	1920x1080i při 50Hz	Vedle-sebe (napůl) Režim SBS zap.
		1920x1080i při 60 Hz
		1280x720P při 50Hz
		1280x720P při 60 Hz
		800 x 600 při 60 Hz
		1024 x 768 při 60Hz
		1280 x 800 při 60 Hz
		1920x1080i při 50Hz	Nahoře-a-dole Režim TAB zap.
		1920x1080i při 60 Hz
		1280x720P při 50Hz
		1280x720P při 60 Hz
		800x600 při 60 Hz
		1024x768 při 60 Hz
		1280x800 při 60 Hz
		480i HQFS Formát 3D je Frame Sequential

Poznámka:

• Pokud je 3D vstup 1080p při 24 Hz, DMD je nutno přehrát s integrálním multiplem s 3D režimem
• Podpora NVIDIA 3DTV Play, pokud není účtován žádný patentový poplatek od společnosti Optoma. 1080i při 25 Hz a 720p při 50 Hz poběží na 100 Hz; ostatní 3D časování poběží na 120 Hz.
  • 1080p při 24 Hz poběží na 144 Hz.

DODATEČNÉ INFORMACE

Velikost obrazu a promítací vzdálenost

Type 1:
XGA

Úhlopříčka promítaci plochy (16:9)	Velikost plochy Š x V Promitaci vzdálenost (D)								Odsazení (Hd)
	(m) (palce)		(m) (stopy)
	Šířka	Výška Šířka	Výška	Široký		Teleobjektivový obraz	Široký	Teleobjektivový obraz	(m) (palce)
36	0,73	0,55	28,80	21,6	1,4	1,6	4,59	5,25	0,08	3,15
40	0,81	0,61	32,00	24	1,6	1,8	5,25	5,91	0,09	3,54
50	1,02	0,76	40,00	30	2,0	2,2	6,56	7,22	0,12	4,72
60	1,22	0,91	48,00	36	2,4	2,6	7,87	8,53	0,14	5,51
70	1,42	1,07	56,00	42	2,8	3,1	9,19	10,17	0,16	6,30
80	1,63	1,22	64,00	48	3,2	3,5	10,50	11,48	0,18	7,09
90	1,83	1,37	72,00	54	3,5	4,0	11,48	13,12	0,21	8,27
100	2,03	1,52	80,00	60	3,9	4,4	12,80	14,44	0,23	9,06
120	2,44	1,83	96,00	72	4,7	5,3	15,42	17,39	0,27	10,63
150	3,05	2,29	120,00	90	5,9	6,6	19,36	21,65	0,34	13,39
180	3,66	2,74	144,00	108	7,1	7,9	23,29	25,92	0,41	16,14
200	4,06	3,05	160,00	120	7,9	8,8	25,92	28,87	0,46	18,11
250	5,08	3,81	200,00	150	9,9	11,0	32,48	36,09	0,57	22,44
300	6,10	4,57	240,00	180	11,8	13,2	38,71	43,31	0,69	27,17

Poznámka: Poměr zoomu je 1,1x.

WXGA

Úhlopříčka promitaci plochy (16:9)	Velikost plochy Š x V				Promitací vzdálenost (D)				Odsazení (Hd)
	(m)		(palce)		(m) (stopy)
	Šířka	Výška	Šířka	Výška	Široký	Teleobjektivový obraz	Široký	Teleobjektivový obraz	(m)	(palce)
36	0,78	0,48	30,53	19,08	1,2	1,3	3,94	4,27	0,06	2,36
40	0,86	0,54	33,92	21,2	1,3	1,5	4,27	4,92	0,06	2,36
50	1,08	0,67	42,40	26,5	1,7	1,8	5,58	5,91	0,08	3,15
60	1,29	0,81	50,88	31,8	2,0	2,2	6,56	7,22	0,09	3,54
70	1,51	0,94	59,36	37,1	2,3	2,6	7,55	8,53	0,12	4,72
80	1,72	1,08	67,84	42,4	2,7	2,9	8,86	9,51	0,13	5,12
90	1,94	1,21	76,32	47,7	3,0	3,3	9,84	10,83	0,15	5,91
100	2,15	1,35	84,80	53	3,3	3,7	10,83	12,14	0,16	6,30
120	2,58	1,62	101,76	63,6	4,0	4,4	13,12	14,44	0,19	7,48
150	3,23	2,02	127,20	79,5	5,0	5,5	16,40	18,04	0,24	9,45
180	3,88	2,42	152,64	95,4	6,0	6,6	19,69	21,65	0,29	11,42
200	4,31	2,69	169,60	106	6,7	7,3	21,98	23,95	0,33	12,99
250	5,38	3,37	212,00	132,5	8,3	9,2	27,23	30,18	0,40	15,75
300	6,46	4,04	254,40	159	10,0	11,0	32,81	36,09	0,48	18,90

Poznámka: Poměr zoomu je 1,1x.

DODATEČNÉ INFORMACE

1080P

Úhlopříčka promítací plochy (16:9)	Velikost plochy Š x V Promítací vzdálenost (D)								Odsazení (Hd)
	(m) (palce)		(m) (stopy)
	Šířka	Výška Šířka	Výška	Široký		Teleobjektivový obraz	Široký	Teleobjektivový obraz	(m) (palce)
36	0,80	0,45	31,38	17,65	1,2	1,3	3,94	4,27	0,07	2,76
40	0,89	0,5	34,86	19,6	1,3	1,4	4,27	4,59	0,08	3,15
50	1,11	0,62	43,58	24,5	1,6	1,8	5,25	5,91	0,10	3,94
60	1,33	0,75	52,29	29,4	2,0	2,2	6,56	7,22	0,12	4,72
70	1,55	0,87	61,01	34,3	2,3	2,5	7,55	8,20	0,14	5,51
80	1,77	1	69,73	39,2	2,6	2,9	8,53	9,51	0,16	6,30
90	1,99	1,12	78,44	44,1	2,9	3,2	9,51	10,50	0,18	7,09
100	2,21	1,25	87,16	49	3,3	3,6	10,83	11,81	0,19	7,48
120	2,66	1,49	104,59	58,8	3,9	4,3	12,80	14,11	0,24	9,45
150	3,32	1,87	130,74	73,5	4,9	5,4	16,08	17,72	0,30	11,81
180	3,98	2,24	156,88	88,2	5,9	6,5	19,36	21,33	0,36	14,17
200	4,43	2,49	174,32	98,1	6,6	7,2	21,65	23,62	0,40	15,75
250	5,53	3,11	217,89	122,6	8,2	9,0	26,90	29,53	0,50	19,69
300	6,64	3,74	261,47	147,1	9,8	10,8	32,15	35,43	0,59	23,23

Poznámka: Poměr zoomu je 1,1x.

Type 2:
XGA

Úhlopříčka promítací plochy (16:9)	Velikost plochy Š x V				Promítací vzdálenost (D)				Odsazení (Hd)
	(m)		(palce)		(m)		(stopy)
	Šířka	Výška	Šířka Výška	Široký	Teleobjektivový obraz	Široký	Teleobjektivový obraz	(m)	(palce)
36	0,73	0,55	28,80	21,6	1,1	1,4	3,61	4,59	0,08	3,15
40	0,81	0,61	32,00	24	1,2	1,6	3,94	5,25	0,09	3,54
50	1,02	0,76	40,00	30	1,5	2,0	4,92	6,56	0,12	4,72
60	1,22	0,91	48,00	36	1,8	2,4	5,91	7,87	0,14	5,51
70	1,42	1,07	56,00	42	2,1	2,7	6,89	8,86	0,16	6,30
80	1,63	1,22	64,00	48	2,4	3,1	7,87	10,17	0,18	7,09
90	1,83	1,37	72,00	54	2,7	3,5	8,86	11,48	0,21	8,27
100	2,03	1,52	80,00	60	3,0	3,9	9,84	12,80	0,23	9,06
120	2,44	1,83	96,00	72	3,6	4,7	11,81	15,42	0,27	10,63
150	3,05	2,29	120,00	90	4,5	5,9	14,76	19,36	0,34	13,39
180	3,66	2,74	144,00	108	5,4	7,1	17,72	23,29	0,41	16,14
200	4,06	3,05	160,00	120	6,0	7,8	19,69	25,59	0,46	18,11
250	5,08	3,81	200,00	150	7,6	9,8	24,93	32,15	0,57	22,44
300	6,10	4,57	240,00	180	9,1	11,8	29,86	38,71	0,69	27,17

Poznámka: Poměr zoomu je 1,3x.

DODATEČNÉ INFORMACE

WXGA

Úhlopříčka promítací plochy (16:9)	Velikost plochy Š x V Promitací vzdálenost (D)								Odsazení (Hd)
	(m) (palce)		(m) (stopy)
	Šířka Výška Šířka Výška Široký					Teleobjektivový obraz	Široký	Teleobjektivový obraz	(m) (palce)
36	0,78	0,48	30,53	19,08	0,9	1,2	2,95	3,94	0,06	2,36
40	0,86	0,54	33,92	21,2	1,0	1,3	3,28	4,27	0,07	2,76
50	1,08	0,67	42,40	26,5	1,3	1,7	4,27	5,58	0,09	3,54
60	1,29	0,81	50,88	31,8	1,5	2,0	4,92	6,56	0,10	3,94
70	1,51	0,94	59,36	37,1	1,8	2,3	5,91	7,55	0,12	4,72
80	1,72	1,08	67,84	42,4	2,0	2,7	6,56	8,86	0,13	5,12
90	1,94	1,21	76,32	47,7	2,3	3,0	7,55	9,84	0,15	5,91
100	2,15	1,35	84,80	53	2,6	3,3	8,53	10,83	0,16	6,30
120	2,58	1,62	101,76	63,6	3,1	4,0	10,17	13,12	0,20	7,87
150	3,23	2,02	127,20	79,5	3,8	5,0	12,47	16,40	0,25	9,84
180	3,88	2,42	152,64	95,4	4,6	6,0	15,09	19,69	0,30	11,81
200	4,31	2,69	169,60	106	5,1	6,7	16,73	21,98	0,34	13,39
250	5,38	3,37	212,00	132,5	6,4	8,3	21,00	27,23	0,41	16,14
300	6,46	4,04	254,40	159	7,7	10,0	25,26	32,81	0,50	19,69

Poznámka: Poměr zoomu je 1,3x.

1080P

Úhlopříčka promitací plochy (16:9)	Velikost plochy Š x V				Promitací vzdálenost (D)				Odsazení (Hd)
	(m)		(palce)		(m) (stopy)
	Šířka	Výška	Šířka	Výška	Široký	Teleobjektivový obraz	Široký	Teleobjektivový obraz	(m)	(palce)
36	0,80	0,45	31,38	17,65	0,9	1,2	2,95	3,94	0,07	2,76
40	0,89	0,5	34,86	19,6	1,0	1,3	3,28	4,27	0,08	3,15
50	1,11	0,62	43,58	24,5	1,3	1,6	4,27	5,25	0,10	3,94
60	1,33	0,75	52,29	29,4	1,5	2,0	4,92	6,56	0,12	4,72
70	1,55	0,87	61,01	34,3	1,8	2,3	5,91	7,55	0,14	5,51
80	1,77	1	69,73	39,2	2,0	2,6	6,56	8,53	0,16	6,30
90	1,99	1,12	78,44	44,1	2,3	2,9	7,55	9,51	0,18	7,09
100	2,21	1,25	87,16	49	2,5	3,3	8,20	10,83	0,19	7,48
120	2,66	1,49	104,59	58,8	3,0	3,9	9,84	12,80	0,24	9,45
150	3,32	1,87	130,74	73,5	3,8	4,9	12,47	16,08	0,30	11,81
180	3,98	2,24	156,88	88,2	4,5	5,9	14,76	19,36	0,36	14,17
200	4,43	2,49	174,32	98,1	5,0	6,5	16,40	21,33	0,40	15,75
250	5,53	3,11	217,89	122,6	6,3	8,1	20,67	26,57	0,50	19,69
300	6,64	3,74	261,47	147,1	7,5	9,8	24,61	32,15	0,59	23,23

Poznámka: Poměr zoomu je 1,3x.

DODATEČNÉ INFORMACE

Rozměry projektoru a stropní instalace

1. Aby se zabránilo poškození projektoru, použijte stropní držák Optoma.

2. Pokud chcete použít jinou soupravu pro montáž projektoru, ujistěte se, že použité šrouby splňují následující parametry:

3. Typ šroubu: M4*3

4. Minimální délka šroubu: 10mm

Poznámka: Uvědomte si, že škody vzniklé nesprávnou montáží ruší platnost záruky.

Varování:

• Pokud zakoupíte stropní držák jiného výrobce, použijte šrouby správné velikosti. Velikost šroubu se bude lišit v závislosti na tloušťce montážní desky.
• Mezi stropem a spodní stranou projektoru musí být zachována mezera alespoň 10 cm.
• Neumístujte projektor v blízkosti zdroje tepla.

DODATEČNÉ INFORMACE

Kódy IR dálkového ovládání 1

Popis tlačítek Popis Kód tlačítka
Napájecí Stisknutím	apnete/vypnete projektor. 81
Blokováno Stisknutím [tohoto tlačítka lze znehybnit obraz projektoru. 8B
Poměr stran Stisknutím [změníte poměr stran zobrazeného obrazu. 98
Ztlumit AV Stisknutím [vypnete/zapnete zabudovaný reproduktor projektoru 8A
Sbíhavost+/na-horu		• Stisknutím tohoto tlačítka lze upravit lichoběžníkové zkreslení obrazu způsobené nakláněním projektoru.• Stisknutím se posunujete nahoru.	C6
Ztlumit Stisknutím		to tlačítka lze dočasně vypnout / zapnout zvuk. 92
Vlevo/Hlas-		• Stisknutím tohoto tlačítka snížíte hlasitost.• Stisknutím se posunujete vlevo.	C8
Vstoupit		Potvrďte výběr položky.	- C5 (pro OSD)-CA (pro emulaci USB myši prostřednictvím USB)
Vpravo/Hlas+		• Stisknutím tohoto tlačítka zvýšíte hlasitost.• Stisknutím se posunujete vpravo.	C9
Nabídka		Stisknutím tohoto tlačítka zobrazíte nebo ukončíte nabídky OSD projektoru.	88
Dolů/Sbíhavost-		• Stisknutím tohoto tlačítka lze upravit lichoběžníkové zkreslení obrazu způsobené nakláněním projektoru.• Stisknutím se posunujete dolů.	C7
Tři rozměry		Stisknutím tohoto tlačítka ručně vyberte režim 3D, který odpovídá vašemu 3D obsahu.	93
HDMI		Stisknutím tohoto tlačítka vyberete zdroj HDMI.	86

DODATEČNÉ INFORMACE

Popis tlačítek Popis Kód tlačítka
VGA Stisknutím tohoto	tlačítka vyberete zdroj VGA. 8E
Video Stisknutím	zvolte zdroj videa. CE
Zdroj Stisknutím tohoto	tlačítka vyberte některý vstupní signál. C3
Režim jasu		Stisknutím tohoto tlačítka se automaticky upravi jas obrazu pro dosažení optimálního kontrastu.	87
Resynchronizace		Automaticky synchronizuje projektor se vstupním zdrojem. C4

DODATEČNÉ INFORMACE

Kódy IR dálkového ovládání 2

Tlačítko		Kód tlačítka	Potisk tlačítka	Popis
Napájecí 81			Zapnutí/ vypnutí	Stisknutím zapnete/vypnete projektor.
Spínač 3ESpínač				Stisknutím tohoto tlačítka lze zapnout/vypnout režim USB myši.
Žádný obraz / ztlumení zvuku		8A		Stisknutím tohoto tlačítka lze skrýt / zobrazit obraz a vypnout / zapnout zvuk.
Blokováno 8B Blokováno Stisknutím tohoto tlačítka lze znehybnit obraz projektoru.
Ztlumit 92				Stisknutím tohoto tlačítka lze dočasně vypnout / zapnout zvuk.
Levé klepnutí myší	L	CB	L	Slouží jako klepnutí levým tlačítkem myši.
Klepnutí pravým tlačítkem myši	R	CC	R	Slouží jako klepnutí pravým tlačítkem myši.
Čtyři směrové klávesy výběru		C6	Šipka nahoru	Tlačítka ▲ ▼ ◀ ▶ slouží k výběru položek nebo k úpravám výběru.
		C8	Šipka vlevo
		C9	Šipka vpravo
		C7	Šipka dolů

DODATEČNÉ INFORMACE

Tlačitko		Kód tlačitka	Potisk tlačitka	Popis
Vstoupit		C5 Vstoupit		Potvrďte výběr položky.
		CA Vstoupit
Strana - C2 Strana - Stisknutím tohoto tlačitka posunete stránku dolů.
Laser		Není k dispozici	Laser Slouží jako laserové ukazovátko.
Strana + C1 Strana + Stisknutím tohoto tlačitka posunete stránku nahoru.
Vertikální sbíhav-ost		85 Sbíhavost+		Stisknutím tohoto tlačitka lze upravit lichoběžníkové zkreslení obrazu způsobené nakláněním projektoru.
		84 Sbíhavost-
Hlasitost		8C Hlasitost +		Stisknutím tohoto tlačitka lze zvýšit / snížit hlasitost.
		8F Hlasitost -
Projekční poměr / 1		98	[DAYK]	Stisknutím změníte poměr stran zobrazeného obrazu.Slouží jako číslo „1“ na číselné klávesnici.
Menu / 2 88	Menu / 2			Stisknutím tohoto tlačitka zobrazíte nebo ukončíte nabídky OSD projektoru.Slouží jako číslo „2“ na číselné klávesnici.
Tři rozměry / 3		93	Tři rozměry / 3	Stisknutím tohoto tlačitka ručně vyberte režim 3D, který odpovídá vašemu 3D obsahu.Slouží jako číslo „3“ na číselné klávesnici.
HDMI / 4		86 HDMI / 4		Stisknutím tohoto tlačitka vyberete zdroj HDMI.Slouží jako číslo „4“ na číselné klávesnici.
VGA / 5		D0	VGA / 5	Stisknutím tohoto tlačitka vyberete zdroj VGA.Slouží jako číslo „5“ na číselné klávesnici.
Video / 6		D1	Video / 6	Stisknutím tohoto tlačitka vyberte zdroj kompozitního video.Slouží jako číslo „6“ na číselné klávesnici.
Uživatel1 / 7; Uživatel2 / 8; Uživatel3 / 9		D2	Uživatel 1/7	Tlačitka definovaná uživatelem. Pokyny pro nastavení viz strana 45.Slouží jako čísla „7“, „8“ a „9“ na číselné klávesnici.
		D3	Uživatel 2/8
		D4	Uživatel 3/9
Zdroj		C3	Zdroj	Stisknutím tohoto tlačitka vyberte některý vstupní signál.
Mód jasu / 0	###	96	###	Stisknutím tohoto tlačitka se automaticky upravi jas obrazu pro dosažení optimálního kontrastu.Slouží jako číslo „0“ na číselné klávesnici.
Opakovaná synchronizace		C4	Opakovaná synchronizace	Stisknutím tohoto tlačitka automaticky synchronizuje pro-jektor se vstupním zdrojem.

DODATEČNÉ INFORMACE

Odstraňování problémů

Dojde-li k problémům s projektorem, řídte se následujícími informacemi. Pokud problem přetrvává, kontaktujte prosím Vašeho lokálního distributora nebo servisní centrum.

Problémy s obrazem

Na promítací ploše se neobjevuje žádný obraz.

• Ujistěte se, že jsou všechny kabely a spojení správně a pevně připojeny, jak je popsáno v kapitole „Instalace“.
• Zkontrolujte, zda v konektorech nejsou ohnuty či odlomeny kolíky.
• Zkontrolujte, zda je projekční lampa správně nainstalovaná. Viz část „Výměna lampy“.
• Zkontrolujte, zda není zapnutá funkce „Ztlumit AV“.

? Obraz je rozostřený

- Upravte podle potřeby zaostřovacím kroužkem.

- Ujistěte se, zda se promítací plocha nachází v požadované vzdálenosti od projektoru. (Viz strana 68-71).

Obraz se tähne, pokud je zobrazení v režimu 16:9 DVD.

• Když přehráváte anamorfní DVD nebo 16:9 DVD, projektor zobrazí nejlepší obraz ve formátu 16: 9 na straně projektoru.
• Přehráváte-li titul ve formátu LBX, změňte formát projektoru pomocí mabídka zobrazovaného na ploše (OSD).
• Přehráváte-li titul ve formátu 4:3, změňte formát 4:3 v projektoru pomocí mabídka zobrazovaného na ploše (OSD).
• Na vašem DVD přehrávači nastavte formát zobrazení s poměrem stran 16:9 (šíroký).

• Upravte páčku zoomu na horní straně projektoru.
• Projektor posuňte blíž nebo dál od promítací plochy.

- Stiskněte „Nabídka“ na panelu projektoru a přejděte na „Obrázek-->Projekční poměr“. Vyzkoušejte různá nastavení.

? Obraz má zešikmené boční okraje:

• Je-li to možné, změňte polohu projektoru tak, aby byl směřoval na střed promítací plochy a byl pod ní.
- Upravte nastavení pomocí „Obrázek --> Sbíhavost“ v nabídce OSD.

? Obraz je převrácený

- Na OSD menu zvolte funkci „Nastavení --> Projekce“ OSD a upravte orientaci obrazu projection direction.

? Rozmazaný dvojitý obraz

- Stisknutím tlačítka „3D“ a přepnutím na „Vyp.“ zabráníte rozmazanému dvojitému 2D obrazu.

DODATEČNÉ INFORMACE

Dva obrazy, formát vedle-sebe

- Stisknutím tlačítka „3D“ a přepnutím na „SBS“ správně zobrazíte vstupní signál HDMI 1.3 2D 1080i vedle-sebe.

? Obraz se nezobrazuje ve 3D

- Zkontrolujte, zda není vybitá baterie v 3D brýlích.

- Zkontrolujte, zda jsou 3D brýle zapnuté.

Když je vstupní signál HDMI 1.3 2D (1080i vedle sebe), stiskněte tlačítko „3D“ a přepněte na „SBS“.

Jiné problémy

Projektor prestal reagovat na všechny ovládací prvky

- Pokus je to možné, projektor vypněte, odpojte napájecí kabel od sítě a počkejte nejméně 20 sekund.

Lampa vyhořela nebo praskla

Když lampa dospěje ke konci své životnosti, vyhoří nebo hlasitě praskne. Pokud se toto stane, projektor nelze zapnout, dokud lampa nebude vyměněna. Při výměně lampy postupujte podle pokynů v části „Výměna lampy“ na stránkách 62-63.

Problémy s dálkovým ovládáním

Nefunguje-li dálkové ovládání

• Zkontrolujte, zda je pracovní úhel dálkového ovládání v rozsahu ±15° vůči přijímači IR na projektoru.

- Mezi dálkovým ovládáním a projektorem nesmí být překážky. Postavte se do vzdálenosti nejvíc 6 m od projektoru.

- Pokud jsou baterie vybité, vyměňte je.

Varovné indikátory

Když se rozsvití nebo rozblikají výstražné indikátory (viz níže), projektor se automaticky vypne:

- Indikátor LED „LAMPA“ svítí červeně a pokud indikátor „Napájení/pohotovostní režim“ bliká červeně.

- Indikátor LED „TEPLOTA“ svítí červeně a pokud indikátor „Napájení/pohotovostní režim“ bliká červeně. Znamená to, že projektor je přehřátý. Za normálních okolností se může projektor znovu zapnout.

- Indikátor LED „TEPLOTA“ bliká červeně a pokud indikátor „Napájení/bezpečnostní režim“ bliká červeně.

Odpojte napájecí kabel od projektoru, počkejte 30 sekund a akci zopakujte. Pokud se výstražné indikátory znovu rozsvítí, požádejte o pomoc nejbližší servisní středisko.

DODATEČNÉ INFORMACE

Zprávy indikátorů LED

Message	Indikátor LED napájení	Indikátor LED napájení	Indikátor LED teploty	Indikátor LED lampy
	(Červený) (Zelená nebo modrá) (Červený) (Červený)
Pohotovostní stav (Vstupní napájecí šňura)	Stále svítí
Pohotovostní stav (Režim zahoření)	Bliká (0,5 sec nesvítí / 0,5 sec svítí)	Bliká (0,5 sec nesvítí / 0,5 sec svítí)	Bliká (0,5 sec nesvítí / 0,5 sec svítí)	Bliká (0,5 sec nesvítí / 0,5 sec svítí)
Zapnuto (zahřívání)		Bliká (0,5 sec nesvítí / 0,5 sec svítí)
Vypalování (zahřívání)		Bliká
Zapnuto (Režim zahoření)		Bliká (0,5 sec nesvítí / 0,5 sec svítí)
Zapnuto a lampa svítí Stále svítí
Vypnutí (Chlazení)		Bliká (0,5 sec nesvítí / 0,5 sec svítí). Po vypnutí ventilátoru chlazení znovu svítí červeně.
Vypalování (chlazení) Bliká
Krátké shrnutí (100 sec)		Bliká (0,25 sec nesvítí / 0,25 sec svítí)
Chyba (Nadměrná teplota)	Bliká Stále svítí
Chyba (Závada ventilátoru)	Bliká Bliká
Chyba (Selhání lampy)	Bliká Stále svítí

• Vypnutí:

- Upozornění na stav lampy:

DODATEČNÉ INFORMACE

- Teplotní výstraha:

- Závada vent.:

• Mimo rozsahu zobrazení:

• Varování při vypnutí:

- Bezpečnostní časový alarm:

POUŽÍVÁNÍ PROJEKTORU

Technické údaje

Optika Popis
Nativní rozlišení XGA/ WXGA/ 1080P
Objektiv Ruční zoom a ruční ostření
Velikost obrazu (úhlopříčně) 22,9" ~ 252" (přeběh na 300")
Vzdálenost promítání 1 m ~ 10 m (rozsah ostření) (přeběh na 12 m)

Elektro Popis
Reprodukte barev 1073,4 milionů barev
Frekvence vykreslování	- Frekvence vodorovného vykreslování: 15,375 - 91,146 kHz- Frekvence svislého vykreslování: 50 - 85 Hz (120 Hz pro funkci 3D projektoru)
Zabudovaný reproduktor Ano, (9 IO-2W; 13 IO-10W)
Napájení 100 - 240 V~ 50/60 Hz
Vstupní proud 2,9 - 1,0 A

Rozměry a hmotnost Popis
Orientace při instalaci Vpředu, vzadu, přední-strop, zadní-strop
Rozměry	- 298 mm (Š) x 230 mm (H) x 83 mm (V) (bez nožek)- 298 mm (Š) x 230 mm (H) x 96,5 mm (V) (s nožkami)
Hmotnost 2,5 kg
Provozní prostředí	Provoz při teplotě 5 ~ 40°C , 10 až 85 % vlhkost (bez kondenzace)

Poznámka: Změny specifikací bez předchozího upozornění vyhrazeny.

POUŽÍVÁNÍ PROJEKTORU

Globální zastoupení Optoma

V případě potřeby servisních služeb nebo konzultace se obraťte na místní zastoupení firmy.

USA

3178 Laurelview Ct. 888-289-6786 (

Fremont, CA 94538, USA 510-897-8601

www.optomausa.com [e-mail]

Kanada

3178 Laurelview Ct. 888-289-6786 (

Fremont, CA 94538, USA 510-897-8601

www.optomausa.com [e-mail]

Latinská Amerika

3178 Laurelview Ct. 888-289-6786

Fremont, CA 94538, USA 510-897-8601

www.optomausa.com [e-mail]

Evropa

Šanghaj, 200052, Čína

[phone]

[phone]

www.optoma.com.cn
