EH330UST - Projektor OPTOMA - Bezplatný návod k obsluze

Typ produktu	Projektor s ultra krátkou projekcí
Značka	Optoma
Model	EH330UST
Zobrazovací technologie	DLP
Nativní rozlišení	WUXGA (1920 x 1200)
Světelný výkon	3 500 ANSI lumenů
Kontrast	300 000:1
Zdrojem světla	Laser
Životnost zdroje světla	20 000 hodin (normální režim), 30 000 hodin (Eco režim)
Projekční vzdálenost	Ultra krátká (poměr 0,25:1)
Velikost obrazu	80 až 120 palců
Korekce lichoběžníku	Automatická vertikální
Konektivita	2x HDMI, VGA, USB-A, USB-B, RS-232, RJ45, audio 3,5 mm, audio výstup
Integrované reproduktory	2 x 10 W
Kompatibilita HDR	Ano
Kompatibilita 4K	Ano (Pixel Shift)
Funkce 3D	Ano (DLP Link)
Rozměry (Š x H x V)	343 x 343 x 115 mm
Hmotnost	5,5 kg
Napájení	100-240 V AC, 50/60 Hz
Spotřeba elektřiny	300 W (typická), 0,5 W v pohotovostním režimu
Hlučnost	27 dB (Eco režim)
Údržba	Čištění vzduchového filtru každých 500 hodin
Bezpečnost	Zámek Kensington, heslo
Náhradní díly a opravitelnost	Dálkový ovladač, napájecí kabel, baterie; oprava autorizovaným servisem

Často kladené otázky - EH330UST OPTOMA

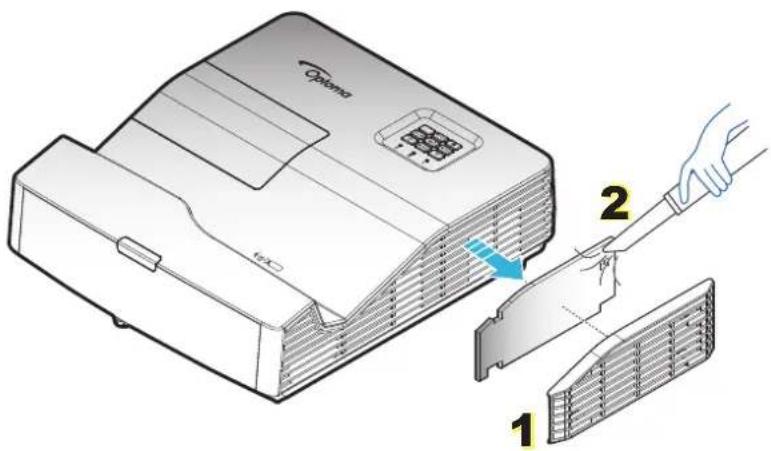

Jak vyčistit vzduchový filtr projektoru?

Vypněte projektor a odpojte jej. Vyjměte vzduchový filtr na boku a vyčistěte jej jemným vysavačem nebo opláchněte vlažnou vodou (nechte zcela vyschnout před vložením). Vyměňte jej, pokud je poškozený.

Jaká je životnost laserového zdroje světla?

Laserový zdroj EH330UST vydrží až 20 000 hodin v normálním režimu a 30 000 hodin v Eco režimu. To odpovídá přibližně 10 až 15 letům běžného používání.

Jak připojit externí zařízení jako PC nebo herní konzoli?

Použijte HDMI kabel k připojení zařízení k jednomu ze dvou HDMI portů projektoru. Pro PC můžete také použít VGA nebo USB-A (pro přehrávání souborů). Poté vyberte odpovídající zdroj v menu Input.

Lze promítat přímo na bílou zeď?

Ano, hladká bílá zeď je vhodná. Pro lepší kvalitu obrazu však doporučujeme projekční plátno speciálně navržené pro projektory s ultra krátkou projekcí.

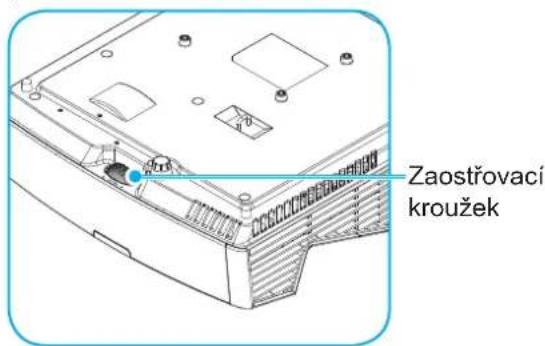

Jak nastavit zaostření a ostrost obrazu?

EH330UST je projektor s ultra krátkou projekcí s automatickým zaostřováním. V případě potřeby můžete ostrost ručně upravit pomocí kroužku zaostření na objektivu nebo v menu Obraz v nastavení.

Podporuje projektor HDR?

Ano, Optoma EH330UST je kompatibilní s HDR10. Pro využití HDR se ujistěte, že používáte kompatibilní zdroj (Blu-ray přehrávač, konzole atd.) a vysokorychlostní HDMI kabel.

Jaká je minimální vzdálenost mezi projektorem a zdí pro obraz 100 palců?

Díky ultra krátké projekci může projektor vytvořit obraz 100 palců pouze přibližně 25 cm od zdi nebo plátna.

Jak použít korekci lichoběžníku?

Korekce automatického vertikálního lichoběžníku je ve výchozím nastavení aktivní. V případě potřeby přejděte do menu Instalace > Korekce lichoběžníku pro ruční nastavení. Vyhněte se nadměrné korekci, aby nedošlo ke snížení kvality.

Je projektor kompatibilní s 3D?

Ano, EH330UST podporuje 3D DLP Link. Budete potřebovat kompatibilní aktivní 3D brýle (prodávají se samostatně) a 3D obsah (Blu-ray atd.). Aktivujte 3D režim v menu Zobrazení.

Jak nainstalovat projektor na strop?

Použijte vhodný stropní držák (není součástí dodávky). Ujistěte se, že držák je kompatibilní s upevňovacími body na spodní straně projektoru. Dodržujte montážní pokyny a nosnost. Pro bezdrátovou instalaci použijte podsvícení a napájecí kabel.

NÁVOD K OBSLUZE EH330UST OPTOMA

Důležité bezpečnostní instrukce.... 4

Bezpečnostní informace pro funkci 3D....5

Autorských Práv 6

Právní omezení 6

Prohlášení o shodě pro státy EU....7

WEEE 7

ÚVOD 8

Obsah krabice 8

Standardní příslušenství 8

Doplňkové příslušenství 8

Popis produktu....9

Připojení 10

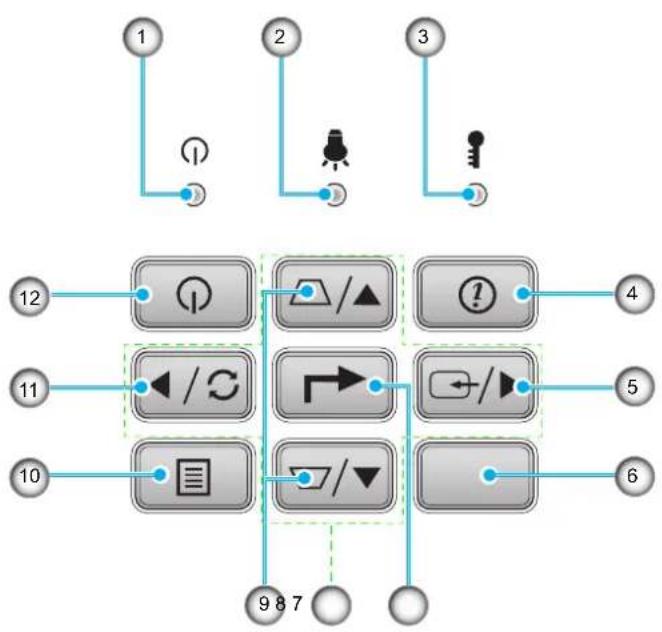

Klávesnice 11

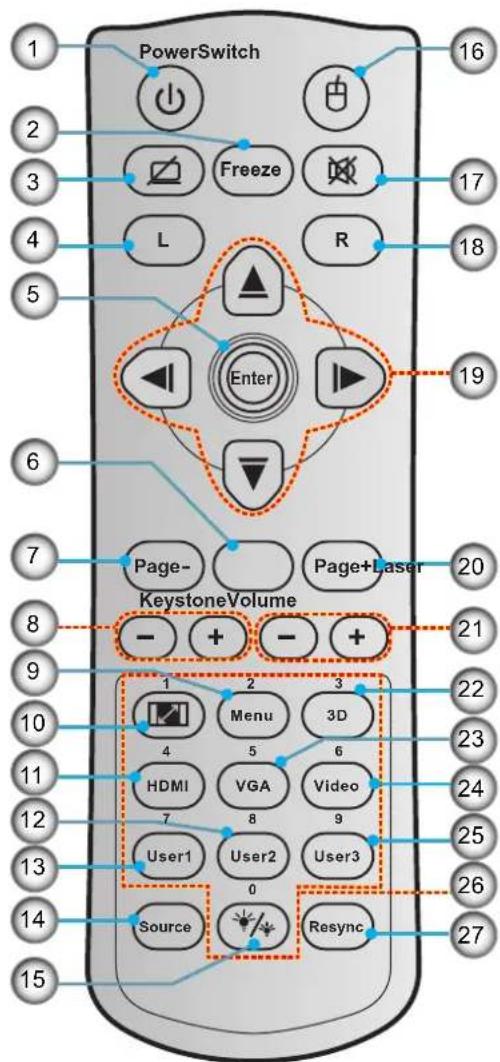

Dálkový ovladač 12

NASTAVENÍ A INSTALACE.... 13

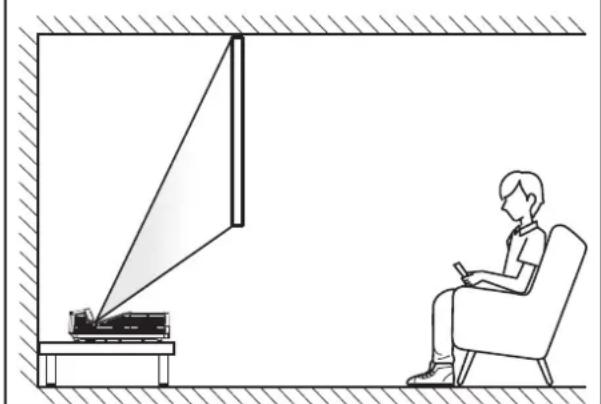

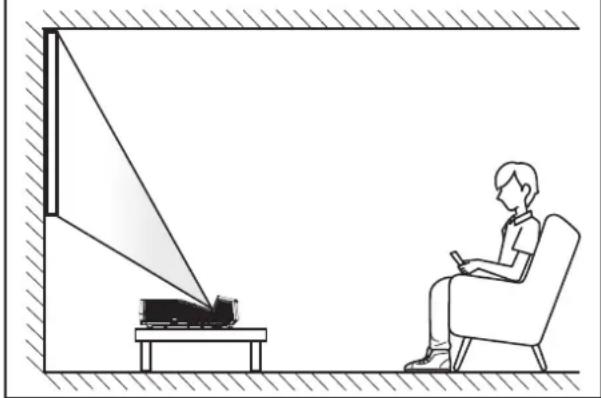

Instalace projektoru 13

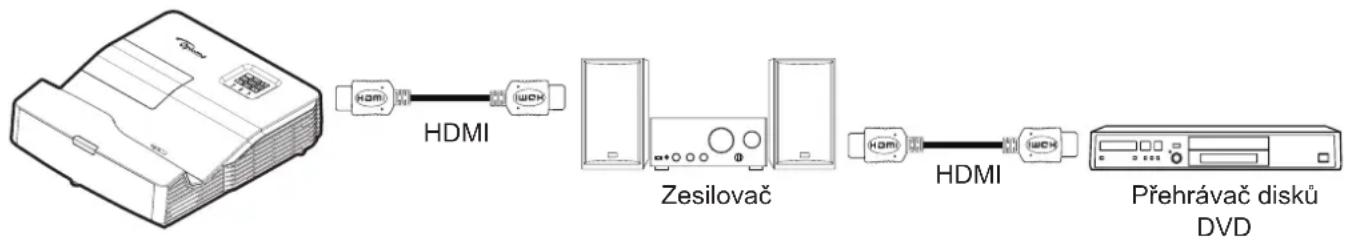

Připojení zdrojů k projektoru.... 15

Nastavení promítaného obrazu 16

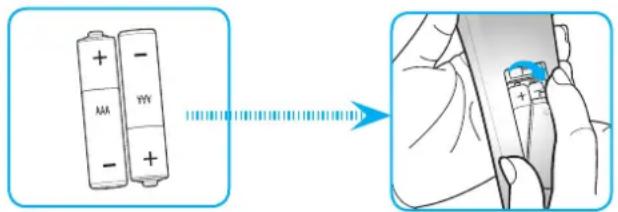

Zprovoznění dálkového ovladače.... 17

POUŽÍVÁNÍ PROJEKTORU 19

Zapnutí / vypnutí projektoru.... 19

Výběr vstupního zdroje.... 20

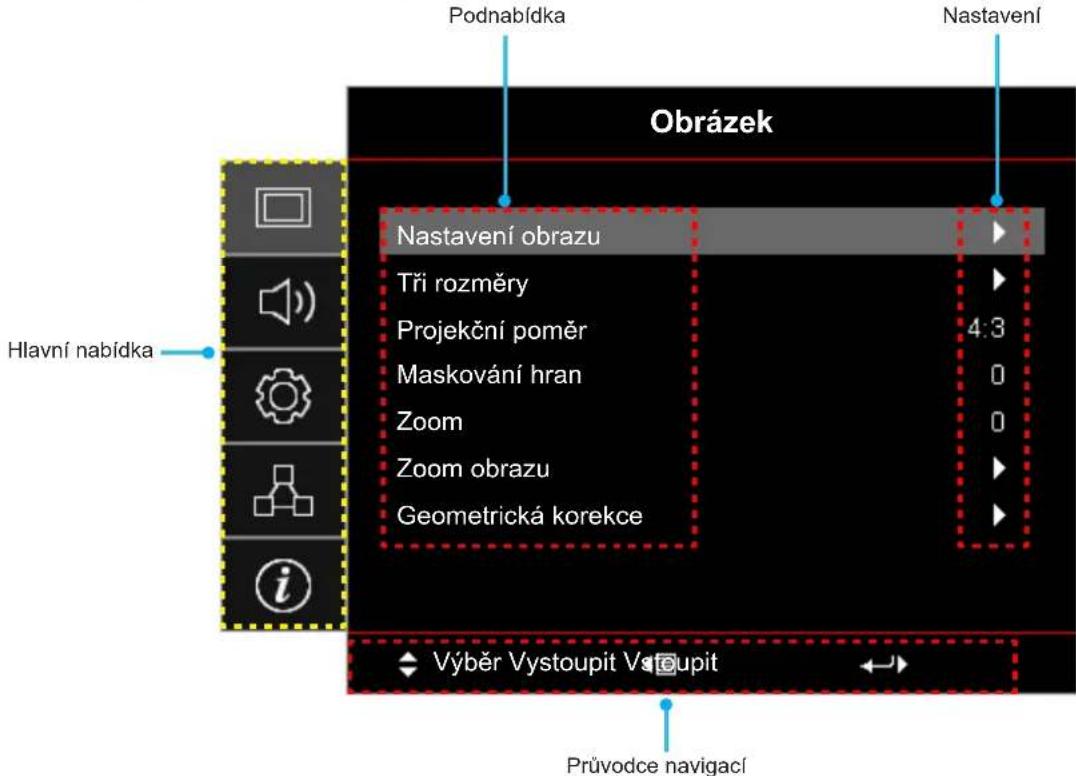

Procházení nabídkou a funkce 21

Strom nabídky OSD....22

Nabídka nastavení zobrazení obrazu.... 31

Nabídka Obrázek 3D....33

Nabídka poměru stran obrazu 33

Nabídka Zobrazení - Maskování hran 37

Nabídka Zobrazení - Zoom 37

Nabídka Zobrazení - Posun obrazu 37

Zobrazí nabídku Geometrická korekce.... 38

Nabídka Zvuk - Ztlumit 38

Nabídka Zvuk - Hlasitost 38

Nabídka Audio výstup (Pohotovostní) 38

Nabídka Nastavení - Projekce 39

Nabídka Nastavení - Typ obrazovky.... 39

Nabídka Nastavení - Nastavení lampy 39

Nabídka Nastavení - Nastavení filtru.... 39

Nabídka Nastavení - Nastavení napájení 39

Nabídka Nastavení Zabezpečení 40

Nabídka Nastavení - HDMI Link nastavení 41

Nabídka Nastavení - Testovací vzorek.... 41

Nabídka Možnosti - Dálkové nastavení 41

Nabídka Nastavení - ID projektoru 41

Nabídka Nastavení - Možnosti 41

Nabídka Nastavení - Resetova vše 42

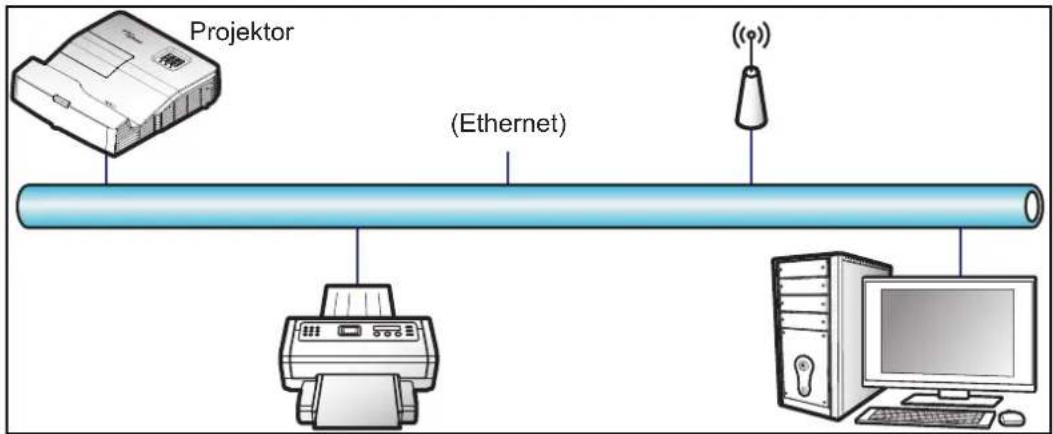

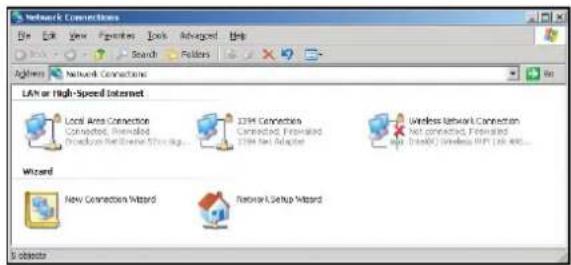

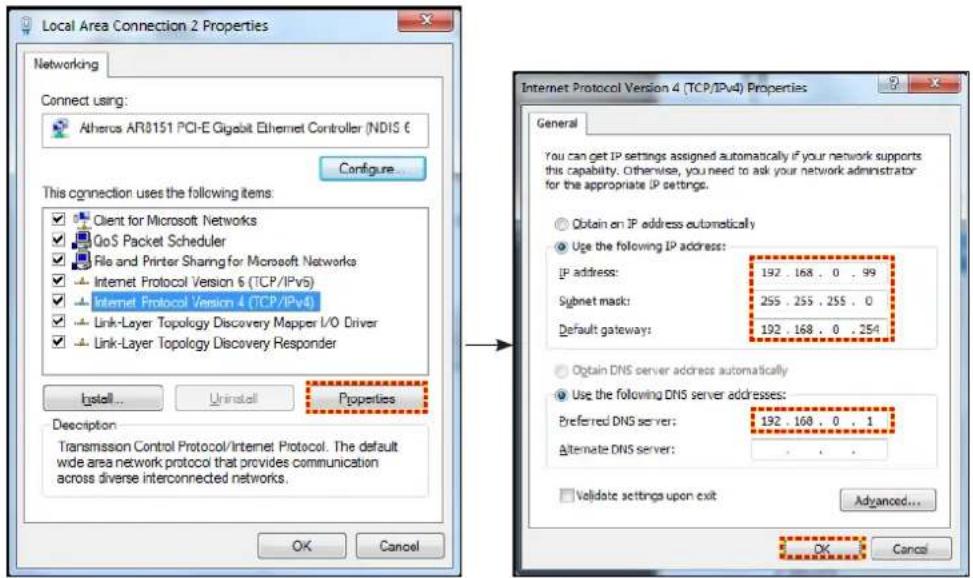

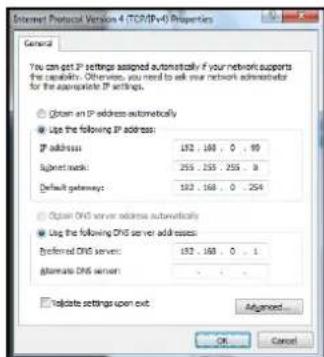

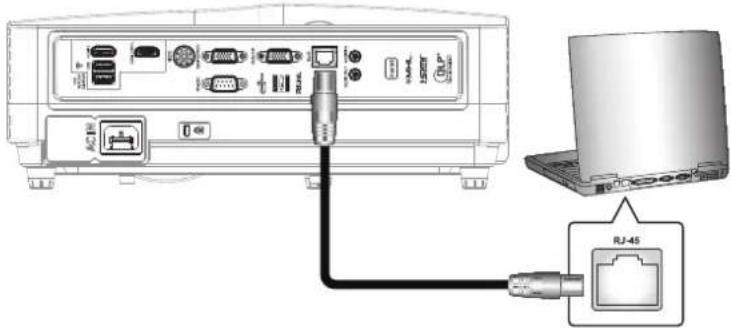

Nabídka Network LAN 43

Nabídka Network control 44

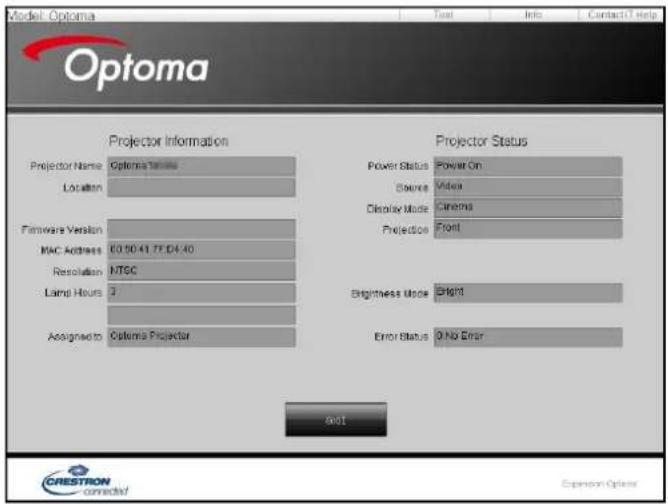

Nabídka Nastavení Sít' Control Settings.... 45

Nabídka Info 50

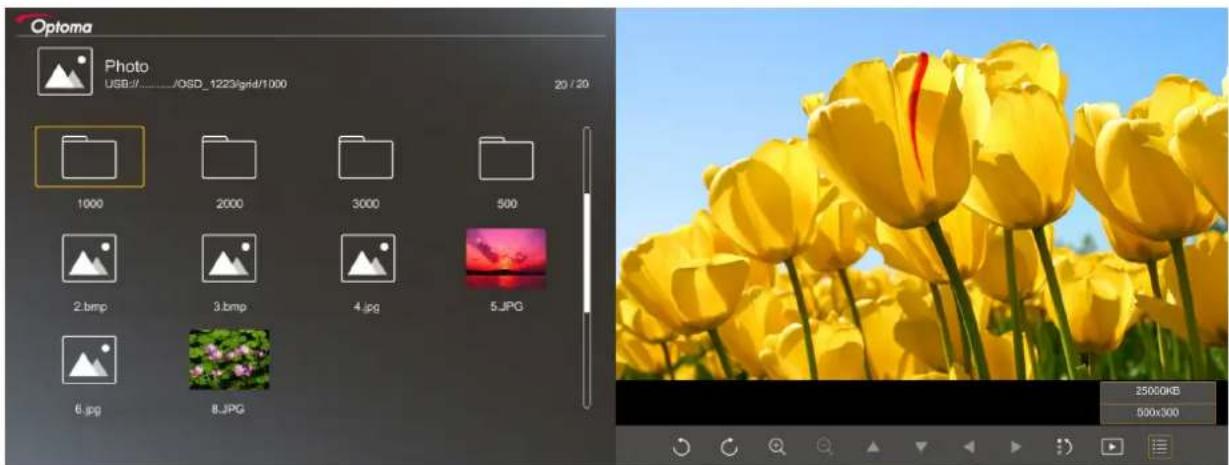

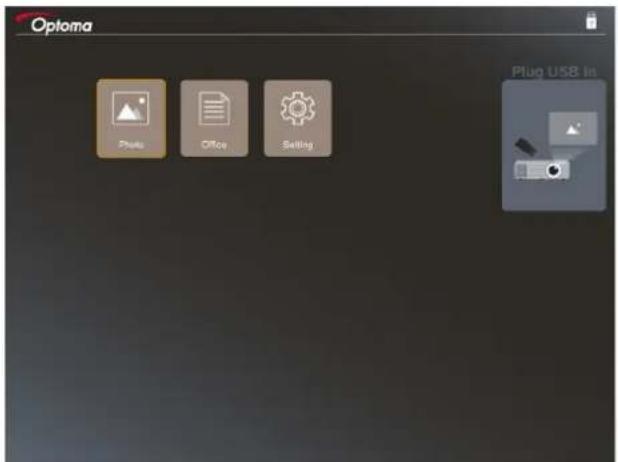

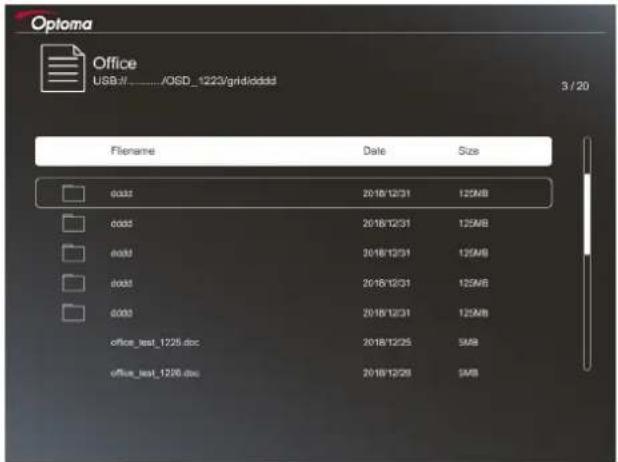

USB čtečka....51

USB zobrazení 55

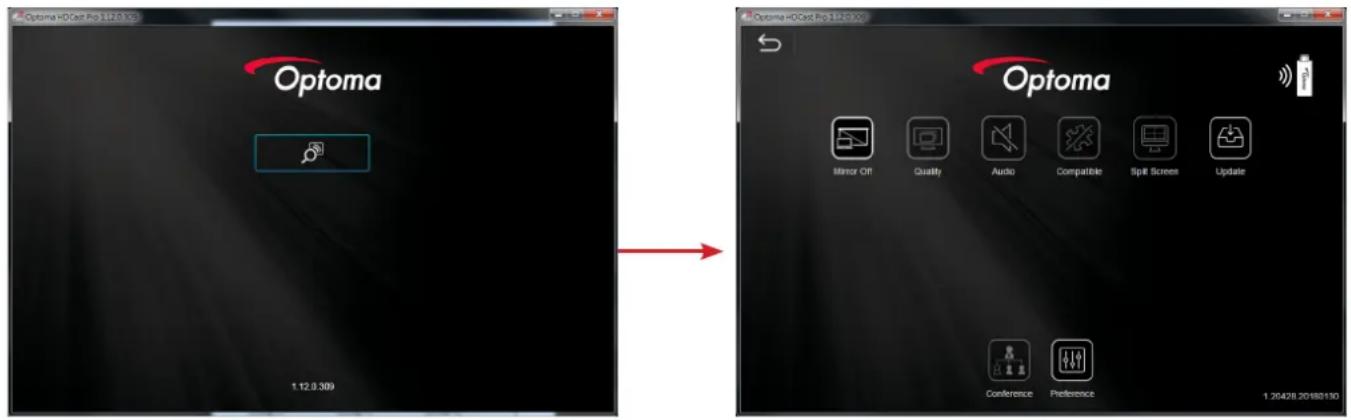

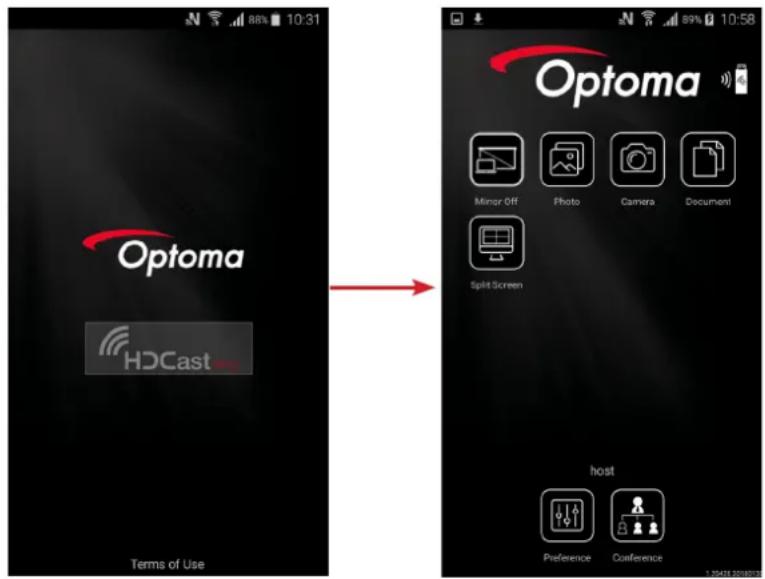

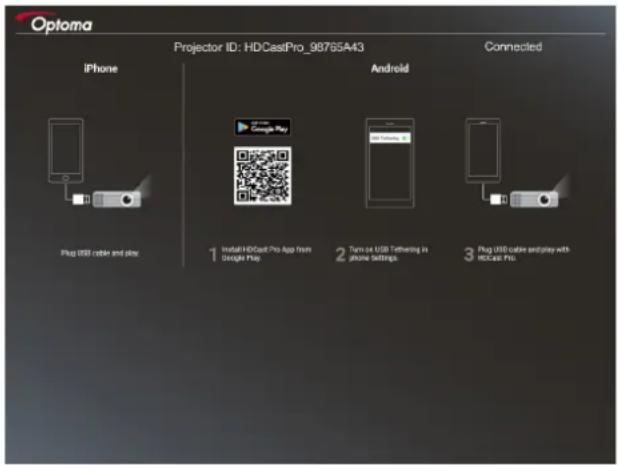

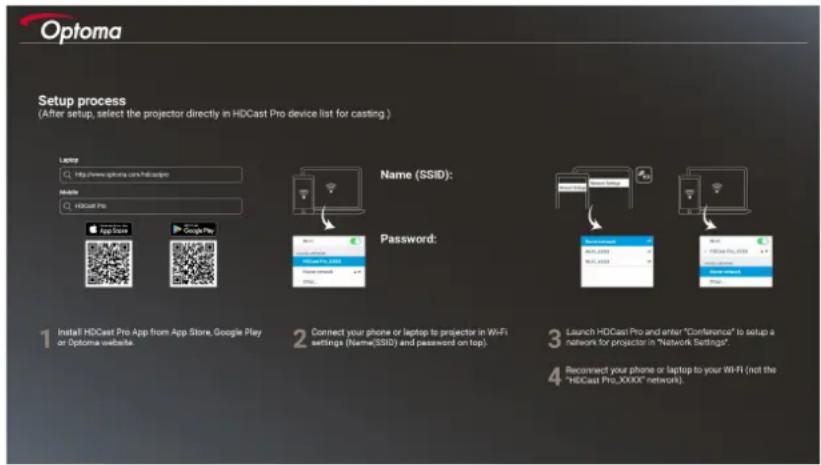

Sítové zobrazení 56

ÚDRŽBA 59

Výměna lampy....59

Instalace a čištění prachového filtru 61

DODATEČNÉ INFORMACE 62

Kompatibilní rozlišení 62

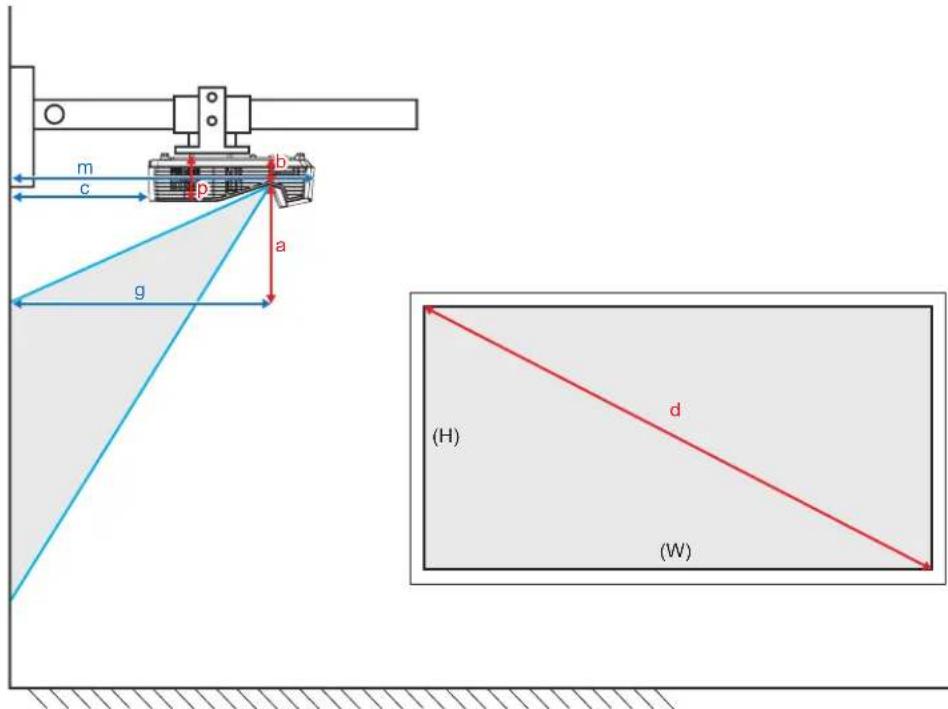

Velikost obrazu a promítací vzdálenost.... 64

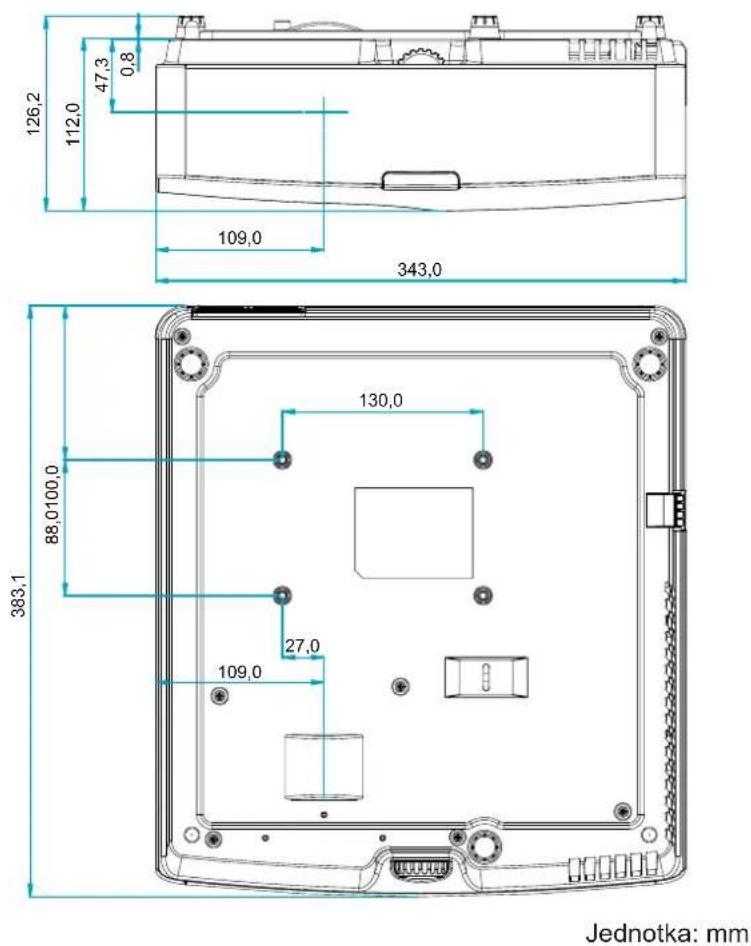

Rozměry projektoru a stropní instalace.... 66

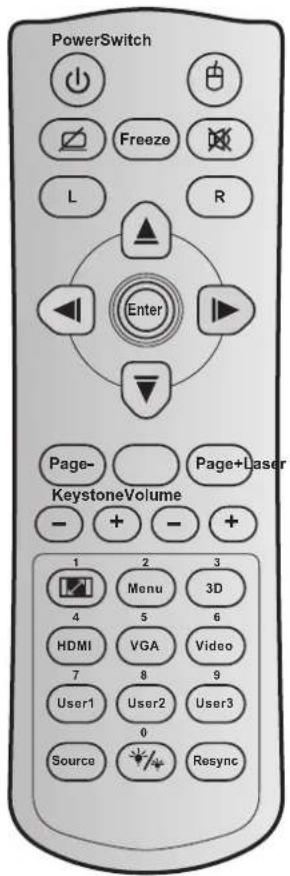

Kód IR dálkového ovládání....67

Technické údaje....73

Globální zastoupení Optoma....74

BEZPEČNOST

	Kontrolka označená symbolem blesku s šipkou v rovnostranné trojúhelníku má za úkol varovat uživatele na přítomnost neizolovaného „nebezpečného napětí“ v skřínce přístroje, které je dostatečně vysoké pro vyvolání úrazu elektrickým proudem u osob.
	Vykřičník v rovnostranném trojúhelníku má za úkol upozornit uživatele, že v příručkách dodávaných s přístrojem jsou uvedeny pokyny důležité pro provoz a údržbu (servis).

Řidte se prosím všemi výstrahami, varováními a provádějte údržbu podle pokynů v tomto návodu.

Důležité bezpečnostní instrukce

RG2IEC

- Nedívejte se upřeně do paprsku, RG2.

Jako u všech zdrojů jasného světla se nedívejte upřeně do přímého paprsku, RG2 IEC 62471-5:2015.

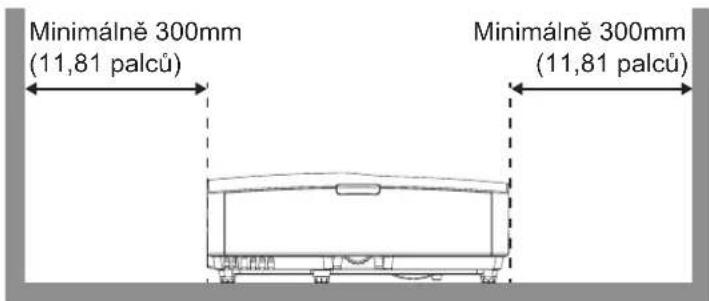

• Neblokujte větrací otvory. Aby projektor správně fungoval a nepřehříval se, doporučujeme jej umístit na takové místo, na kterém nebude omezeno větrání. Neumístujte projektor na zarovnaný konferenční stolek, sedačku, postel atd. Neumístujte projektor do uzavřených prostor, například do knihovny nebo do skříňky s omezeným prouděním vzduchu.
• Aby se omezilo nebezpečí požáru a/nebo úrazu elektrickým proudem, nevystavujte projektor dešti ani vlhkosti. Neumístujte projektor v blízkosti zdrojů tepla, například radiátorů, ohřívače, kamen nebo jiných spotřebičů, jako například zesilovačů, které vyzařují teplo.
• Zabraňte vniknutí předmětů nebo tekutin do projektoru. Mohou se dostat do kontaktu s částmi o vysokém napětí a způsobit zkrat, který by mohl mít za následek požár nebo úraz elektrickým proudem.

- Nepoužívejte zařízení v následujících podmínkách:

– V extrémně teplém, studeném nebo vlhkém prostředí.

(i) Zajistěte, aby se okolní pokojová teplota nacházela v rozsahu 5°C - 40°C.

(ii) Relativní vlhkost je 10 % \~ 85 %

– V oblastech náchylných k nadměrnému prachu a špíně.
– Blízko přístrojů, které vytváří silné magnetické pole.
– Místo na přímém slunečním světle.

- Tento projektor nepoužívejte na místech, na kterých se mohou v ovzduší vyskytovat hořlavé nebo výbušné plyny. Během provozu se lampa uvnitř projektoru silně zahřívá a v případě vznícení plynů by mohlo dojít k požáru.

- Pokud došlo k fyzickému poškození nebo nesprávnému použití projektoru, nepoužívejte jej. Mezi příklady fyzického poškození/nesprávného použití patří (ale bez omezení):

– Došlo k pádu projektoru.
– Došlo k poškození napájecího kabelu nebo zástrčky.
– Došlo k potřísnění projektoru tekutinou.
– Projektor byl vystaven dešti nebo vlhkosti.
– Do projektoru spadl cizí předmět nebo se něco uvolnilo uvnitř projektoru.

- Projektor neumístujte na nestabilní místo. Projektor by mohl spadnout a mohlo by dojít ke zranění osob nebo k poškození projektoru.

- Během provozu neblokujte světlo vycházející z objektivu projektoru. Světlo předmět zahřeje a může jej roztavit a následně způsobit popáleniny nebo požár.

• Neotvírejte nebo nerozebírejte výrobek kvůli možnému zasažení elektrickým proudem.
• Nepokoušejte se opravit tento přístroj vlastními silami. Po otevření skříňky nebo odložení krytu budete vystavení nebezpečnému napětí a jiným rizikům. Před odesláním přístroje na opravu kontaktujte společnost Optoma.
• Prohlédněte všechny bezpečnostní symboly na skřínce přístroje.
• Tento přístroj smí opravovat pouze kvalifikovaný servisní pracovník.
• Používejte pouze doplňky specifikované výrobcem.
• Během provozu se nedívejte přímo do objektivu projektoru. Světlo může poškodit Vaše oči.

• Před výměnou lampy nechte přístroj vychladnout. Dodržujte pokyny uvedené na straně 59-60.
- Tento projektor je schopen samostatně zjistit věk lampy. Lampu vyměňte, když k tomu budete vyzváni varovným hlášením.
- Po výměně modulu lampy resetujte funkci „Vynulování lampy“ v nabídce OSD „Nastavení > Nastavení lampy“.
- Po vypnutí projektoru nechte dokončit chladící cyklus větráku, než zařízení odpojíte od sítě. Ochlazení zařízení zabere až 90 sekund.
- Ke konci životnosti lampy se na obrazovce zobrazí zpráva „Překročena životnost lampy“. Obrat’te se na místního prodejce nebo servisní středisko a co nejdříve nechte lampu vyměnit.
- Před čištěním přístroj vypněte a odpojte zástrčku napájecího kabelu z elektrické zásuvky.
• K očištění krytu použijte měkký suchý hadřík mírně navlhčený čistícím prostředkem. Zařízení nečistěte abrazivními čistícími prostředky, vosky nebo rozpouštědly.
- Nebudete-li zařízení delší dobu používat, odpojte zástrčku napájecího kabelu z elektrické zásuvky.

Poznámka: Když lampa dosáhne konec své životnosti, projektor se nedá zapnout, dokud nebude vyměněn modul lampy. Při výměně lampy se řídte postupem, který je popsán na stránkách 59-60 kapitoly „Výměna lampy“.

• Neumístujte projektor na místa, na kterých by mohl být vystaven vibracím nebo nárazu.
• Nedotýkejte se objektivu holýma rukama.
• Před skladováním vyjměte baterii/baterie z dálkového ovladače. Zůstanou-li baterie delší dobu v ovladači, mohou vytéct.
• Projektor nepoužívejte ani neuchovávejte na mistech, na kterých se může vyskytovat kour z oleje nebo cigaret. Mohlo by to omezit výkon projektoru.

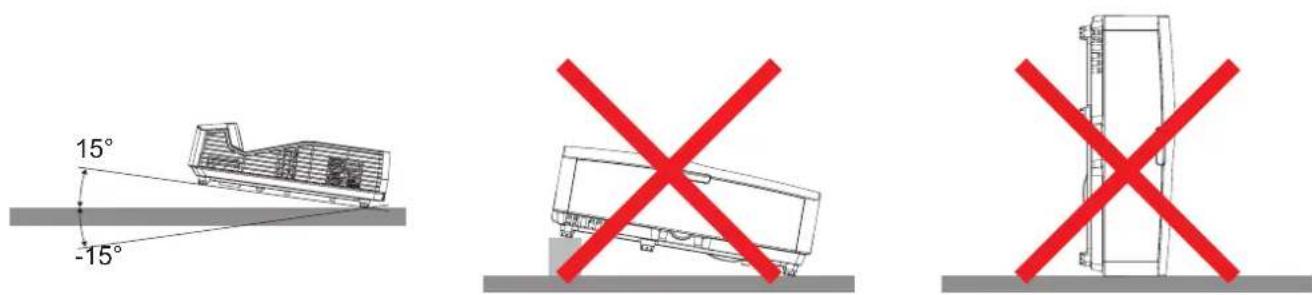

  • Dodržte správnou orientaci umístění projektoru. Nestandardní umístění může omezit výkon projektoru.
• Použijte prodlužovací kabel nebo přepěťovou ochranu. Výpadky napájení a dlouhodobé podpětí mohou zařízení ZNIČIT.

Bezpečnostní informace pro funkci 3D

Než vy nebo vaše dítě použijete funkci 3D, seznamte se a dodržujte všechna doporučená varování a zásady.

Varování

Děti a mládež mohou být vnímavější ke zdravotním problémům souvisejícím se sledováním ve 3D a při sledování tohoto zobrazení musí být pod přímým dozorem.

Varování před fotocitlivým záchvatem a dalšími zdravotními riziky

• U některých diváků může dojít k epileptickému záchvatu při vystavení některým blikajícím obrázkům nebo světlům obsaženým v některých obrázcích projektoru nebo videohrách. Pokud trpíte epilepsií nebo pokud se ve vaší rodině v minulosti vyskytla epilepsie nebo záchvaty, před používáním funkce 3D se poradťe s odborným lékařem.
• I osoby, jenž epilepsií nebo záchvaty netrpí nebo se epilepsie nebo záchvaty neprojevily v minulosti v jejich rodinách, se mohou nacházet v nediagnostikovaném stavu, který může způsobit fotocitlivé epileptické záchvaty.
  • Těhotné ženy, senioři, osoby ve vážném zdravotním stavu, osoby postižené poruchami spánku nebo pod vlivem alkoholu by neměly používat funkci 3D tohoto přístroje.

- Pokud se u vás projeví některý z následujících příznaků, ihned přestaňte sledovat obrázky 3D a poradťe se s odborným lékařem: (1) změněné vidění; (2) závrativost; (3) závrať; (4) mimovolné pohyby, například trhání očí nebo svalů; (5) zmatenost; (6) nevolnost; (7) ztráta vědomí; (8) nepokoj; (9) křeče; a/ nebo (10) dezorientace. U dětí a mládeže se mohou tyto příznaky projevovat pravděpodobněji, než u dospělých. Rodiče musí sledovat své děti a ptát se jich, zda se u nich neprojevují tyto příznaky.

- Sledování 3D projekce může rovněž způsobovat pohybová onemocnění, percepční následky, dezorientaci, namáhání zraku a sníženou postojovou stabilitu. Pro snížení vlivu těchto projevů doporučujeme uživatelům, aby prováděli pravidelné přestávky. Pokud vaše oči prokazují příznaky únavy nebo vysoušení nebo pokud se u vás projeví některý z výše uvedených příznaků, ihned přestaňte tento přístroj používat a nepokračujte v jeho používání alespoň třicet minut po zmizení příznaků.

- Dlouhodobé sledování 3D projekce příliš blízko promítací plochy může poškodit zrak. Ideální sledovací vzdálenost je minimálně trojnásobek výšky promítací plochy. Doporučujeme, aby se oči diváka nacházely v rovině s promítací plochou.

- Dlouhodobé sledování 3D projekce s nasazenými 3D brýlemi může způsobit bolest hlavy nebo únavu. Pokud se u vás projeví bolest hlavy, únava nebo nevolnost, přestaňte sledovat 3D projekci a odpočiňte si.

- Nepoužívejte 3D brýle k jinému účelu, než ke sledování 3D projekce.

- Nošení 3D brýlí k jakémukoli jinému účelu (jako běžné brýle, sluneční brýle, ochranné brýle atd.) vám může způsobit fyzickou újmu a může oslabit váš zrak.

- Sledování 3D projekce může u některých diváků způsobit dezorientaci. Z tohoto důvodu NEUMÍŠŮUJTE 3D PROJEKTOR v blízkosti otevřených schodišťových šachet, kabelů, balkónů nebo jiných předmětů, o které lze zakopnout, do kterých lze vrazit nebo u kterých může dojít ke sražení, poškození nebo převržení.

Autorských Práv

Tato publikace, včetně všech fotografií, obrázků a softwaru, je chráněna mezinárodními zákony na ochranu autorských práv a veškerá práva jsou vyhrazena. Bez písemného souhlasu autora je zakázáno reprodukování této příručky nebo jakéhokoli obsaženého materiálu.

© Autorských Práv 2018

Právní omezení

Změny informací v tomto dokumentu bez předchozího upozornění vyhrazeny. Výrobce neposkytuje žádná ujištění ani záruky s ohledem na obsah tohoto dokumentu a výslovně se zříká jakékoli záruky obchodovatelnosti nebo vhodnosti pro určitý účel. Výrobce si dále vyhrazuje právo pravidelně ověřovat a měnit obsah tohoto dokumentu bez předchozího upozornění.

Kensington je ochranná známka společnosti ACCO Brand Corporation registrovaná v USA. Vydane registrace a podané patentové přihlášky v dalších zemích na celém světě.

HDMI, logo HDMI a rozhraní čtečky High-Definition USB Reader Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC v USA a dalších zemích.

DLP®, DLP Link a logo DLP jsou registrované ochranné známky společnosti Texas Instruments a BrilliantColor™ je ochranná známka společnosti Texas Instruments.

Všechny ostatní názvy produktů použité v této příručce jsou majetkem příslušných vlastníků a jsou uznávány.

MHL, Mobile High-Definition Link a logo MHL jsou ochranné známky nebo registrované ochranné známky společnosti MHL Licensing, LLC.

FCC

Toto zařízení bylo testováno a zjistilo se, že se podřizuje limitu určeném pro Třídu B digitálních zařízení podle Kapitoly 15 podmínek Federální komise pro komunikaci. Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat radiové frekvence a nebylo-li nainstalováno v souladu s pokyny, může způsobit škodlivé interference radiovým komunikacím.

Ale neexistuje žádná záruka, že v konkrétní instalaci nedojde k rušení. Jestliže toto zařízení způsobí škodlivé zasahování do rádiového nebo televizního příjmu, což je možné zkontrolovat vypnutím nebo zapnutím zařízení, uživateli se doporučuje opravit zasahování jedním z následujících kroků:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do zásuvky v jiném obvodu, než je připojen přijímač.
• V případě potřeby se poradťte v místě zakoupení výrobku nebo se zkušeným televizním či rozhlasovým technikem.

Poznámka: Stíněné kabely

Všechna připojení do jiných počítačových zařízení musí být provedena stíněnými kabely, aby byla dodržena shoda s předpisy FCC.

Upozornění

Změny nebo úpravy bez výslovného souhlasu výrobce mohou způsobit ztrátu uživatelské ochrany, zaručené Federálním úřadem pro komunikace (FCC), při provozu tohoto projektoru.

Provozní podmínky

Zařízení odpovídá části 15 pravidel FCC. Provoz vyžaduje splnění následujících dvou podmínek:

1. Toto zařízení nesmí způsobovat škodlivé rušení, a
2. Zařízení musí akceptovat jakékoli rušivé signály včetně poruch, které mohou mít za následek neočekávanou funkci.

Poznámka: Uživatelé v Kanadě

Toto zařízení třídy B splňuje kanadské předpisy ICES-003.

Prohlášení o shodě pro státy EU

• EMC Směrnice 2014/30/EU (včetně dodatků)
  • Nízkonapěťová směrnice 2014/35/EU
• RED 2014/53/EU (je-li výrobek vybaven schopností vysílat RF záření)
• Směrnice RoHS 2011/65/EU (je-li výrobek vybaven schopností vysílat RF záření)

WEEE

Pokyny pro likvidaci

Toto elektronické zařízení nelikvidujte společně s komunálním odpadem. Na snížení možného znečištění životního prostředí a pro zabezpečení co nejvyšší míry jeho ochrany toto zařízení přiměřeným způsobem recyklujte.

ÚVOD

Obsah krabice

Produkt opatrně rozbalte a zkontrolujte, zda máte položky uvedené v seznamu standardního příslušenství. Podle modelu, specifikace nebo regionu, ve kterém byl produkt zakoupen, nemusí být některé volitelné příslušenství k dispozici. Další informace získáte v místě zakoupení. Některé příslušenství se může lišit podle regionu.

Záruční list je poskytován pouze v některých specifických regionech. Podrobné informace vám poskytne prodejce.

Standardní příslušenství

3D rendering of a mechanical device labeled 'Projektor Dálkov' (no other text or symbols visible)

Poznámka:

• Dálkový ovladač je dodáván s bateriemi.

• *(1) Uživatelská příručka pro evropské uživatele je k dispozici na www.optomaeurope.com.

• *(2) Informace o záruce pro Evropu jsou k dispozici na www.optomaeurope.com.

• *(3) Dodaný dálkový ovladač se může lišit podle regionu.

Doplňkové příslušenství

Poznámka: Volitelné příslušenství se liší podle modelu, specifikace a regionu.

ÚVOD

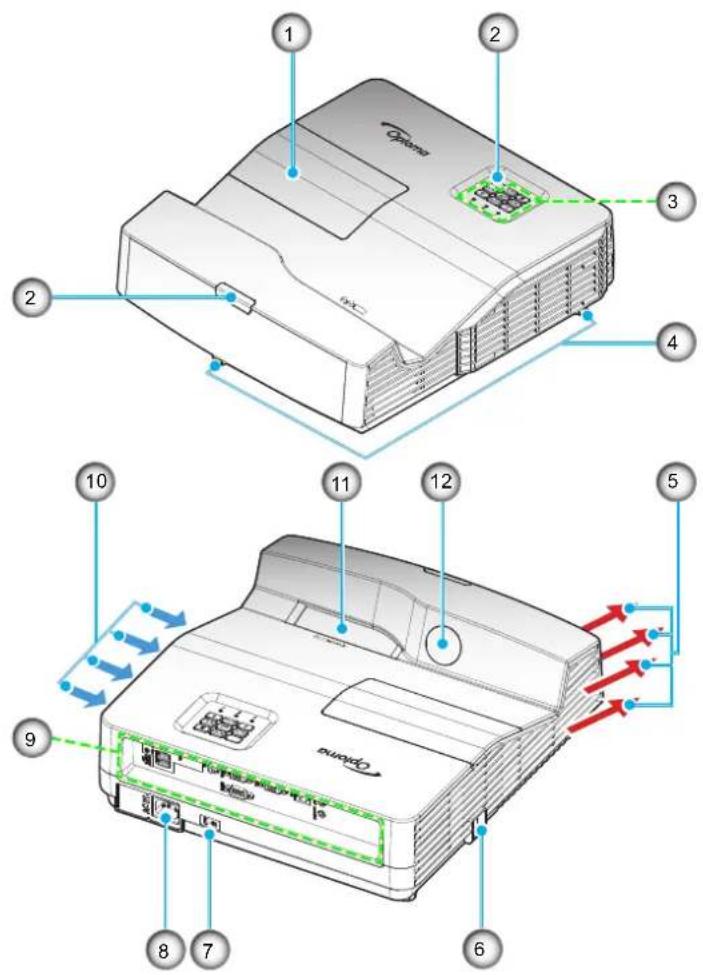

Popis produktu

Poznámka: Neblokujte vstupní ani výstupní větrací otvory projektoru.

(*) Volitelné příslušenství se liší podle modelu, specifikace a regionu.

Číslo Položka Číslo Položka
1. Kryt lampy 7. Port zámku Kensington		TM
2. IR Receiver 8. Napájecí zásuvka
3. Klávesnice 9. Vstup/výstup

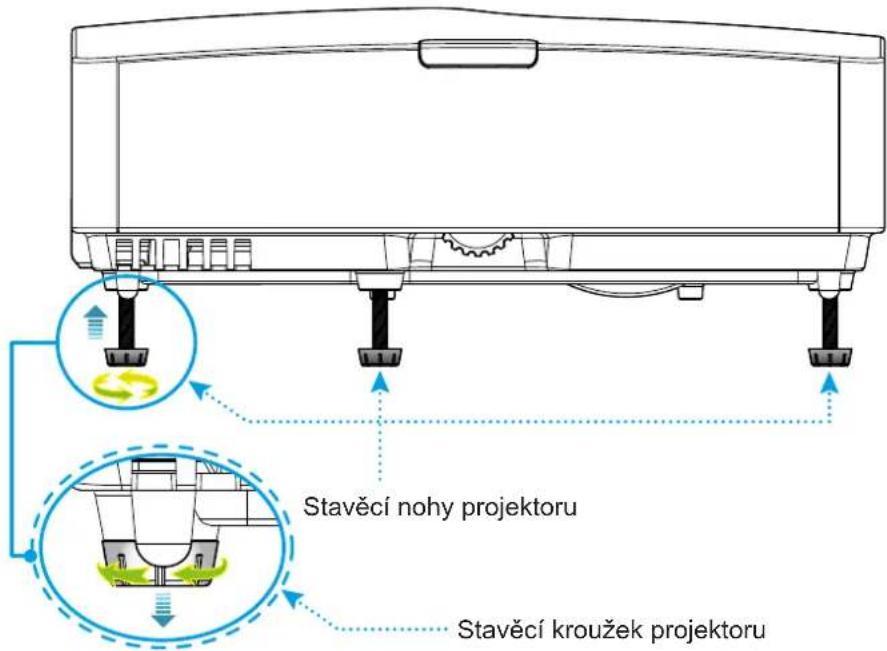

4. Stavěcí nohy projektoru 10. Ventilace (vstup)
5. Ventilace (výstup) 11. Objektiv
6. Bezpečnostní panel	12. IR kamera (pouze pro verzi Interactive)

ÚVOD

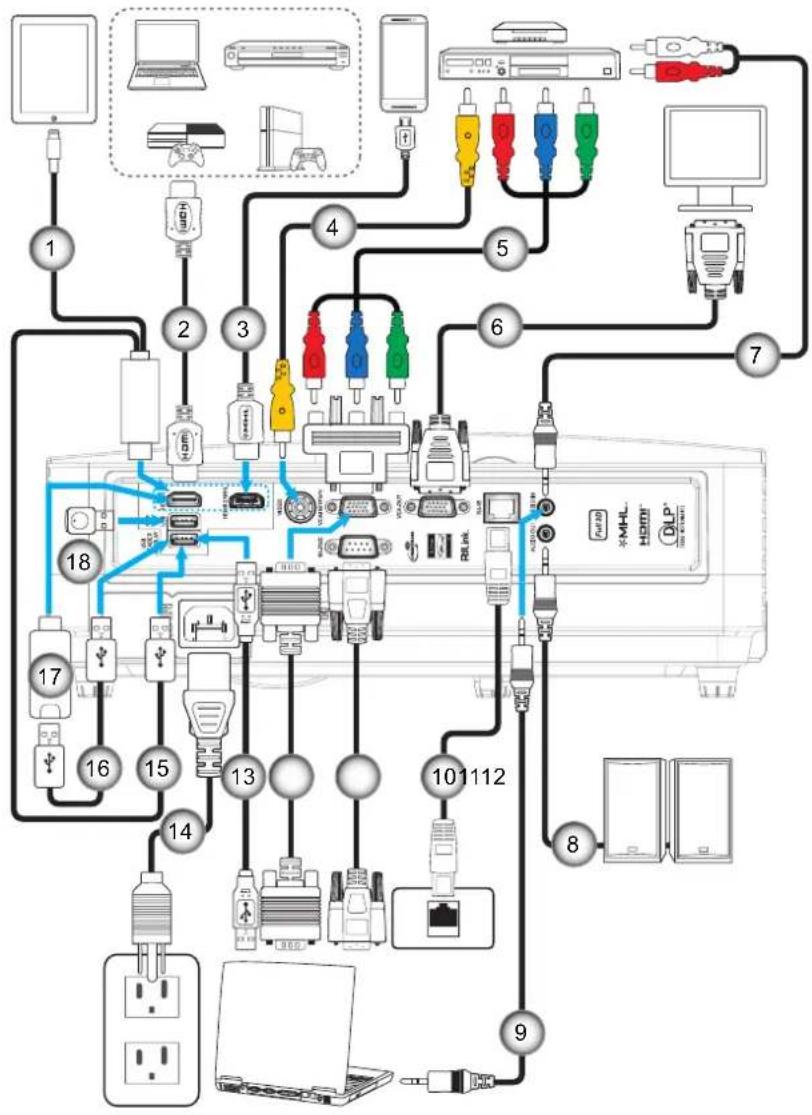

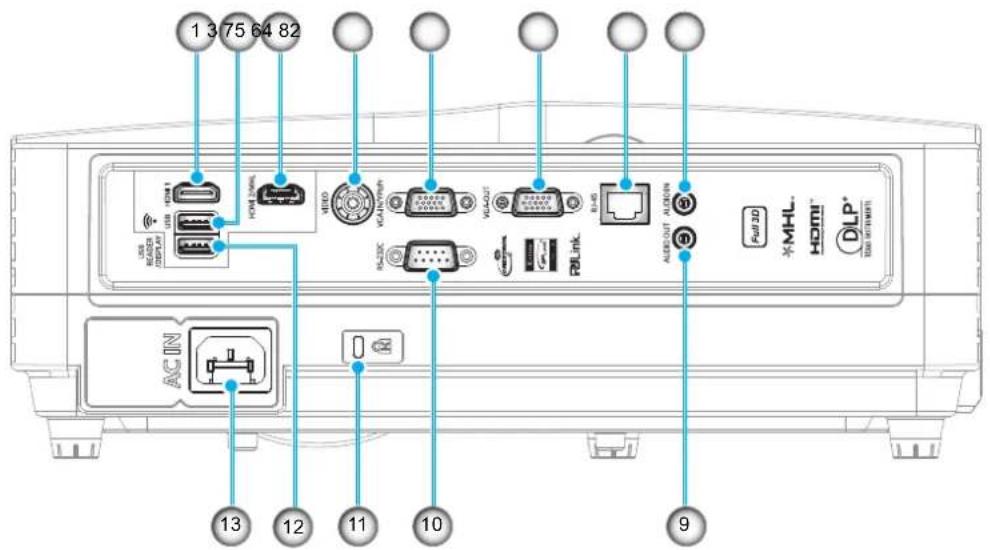

Připojení

Číslo	Položka Číslo Položka
1. Konektor HDMI 1 8. Konektor AUDIO IN
2. USB konektor * pro WiFi (dongle) 9. Konektor AUDIO-OUT
3. Konektor HDMI 2 / MHL 10. Konektor RS-232C
4.	Konektor VIDEO	11.	Port zámku Kensington^TM
5. Konektor VGA-IN / YPbPr		12.	Konektor USB ČTEČKA/DISPLEJ/UPGRADE FW/MYŠ/NAPÁJENÍ*
6. Konektor VGA-OUT		13. Napájecí zásuvka
7. Konektor RJ-45

Poznámka:

• *Podporuje výstup napájení 5V/1A, pouze pokud není detekován zdroj MHL. Pokud je zdroj MHL detekován, výstup napájení 5V/1A je automaticky deaktivován.
• *Použijte USB konektor pro WiFi (dongle) a konektor USB ČTEČKA/DISPLEJ/UPGRADE FW/MYŠ/NAPÁJENÍ podle následujících pokynů:
– Sítové zobrazení: (a) Připojte WiFi USB dongle; (b) Použijte HDcastPro APP ve svém mobilním telefonu.
- USB zobrazení pro zařízení iOS a Android.
– Čtečka USB: Zobrazuje obrázky a dokumenty přímo z USB disku.

ÚVOD

Klávesnice

Číslo	Položka Číslo Položka
1.	Indikátor LED zapnutí/pohotovostního režimu	7.	Vstoupit
2.	Indikátor LED lampy	8.	Čtyři směrové klávesy výběru
3.	Indikátor LED teploty	9.	Korekce sbíhavosti
4.	Informace	10.	Menu
5.	Source	11.	Opakovaná synchronizace
6.	IR Receiver	12.	Napájecí

Dálkový ovladač

Číslo Položka Číslo Položka

1. Tlačítko zap./vyp. 15. Mód jasu

2. Blokováno 16. Myš zap. / vyp.

3. Žádný obraz / ztlumení zvuku 17. Ztlumit

4. Levé klepnutí myší 18. Pravé klepnutí myší

5. Vstoupit 19. Čtyři směrové klávesy výběru

6. Laser 20. Strana +

7. Strana - 21. Hlasitost - / +

8. Sbíhavost - / +

9. Menu 23. VGA

10. Projekční poměr

11. HDMI

12. Uživatel2

13. Uživatel1

14. Source

15. 3D nabídka zap. / vyp.

16. Video

17. Uživatel3

18. Číselná klávesnice (0 - 9)

19. Resynchronizace

Poznámka: Některé klávesy nemusí mít funkce u modelů, které tyto funkce nepodporují.

NASTAVENÍ A INSTALACE

Instalace projektoru

Tento projektor lze nainstalovat ve čtyřech různých polohách.

Vyberte polohu podle rozvržení místnosti nebo podle vašich osobních preferencí. Zvažte velikost a tvar promítací plochy, umístění vhodné elektrické zásuvky, umístění a také vzdálenost mezi projektorem a ostatním vybavením.

Umístění na stolku vpředu Umístění

Umístění na stolku vzadu Umístění na

Projektor musí být umístěn rovnoměrně na ploše a pod úhlem 90 stupňů / kolmo k promítací ploše.

• Při výběru umístění projektoru pro danou velikost promítací plochy použijte tabulku vzdáleností na stránkách 64-65.
• Při určování velikosti promítací plochy pro danou vzdálenost použijte tabulku vzdáleností na stránkách 64-65.

Poznámka: Čím je projektor umístěn dále od promítací plochy, tím se promítaný obraz zvětšuje a rovněž se proporčně zvětšuje svislé posunutí.

DŮLEŽITÉ!

Projektor používejte pouze v umístění na stole nebo na stropě. Projektor musí být umístěn vodorovně - nikoli nakloněný dopředu/dozadu nebo vlevo/vpravo. V jakékoli jiné orientaci může dojít ke zneplatnění záruky a může dojít ke zkrácení životnosti lampy projektoru nebo samotného projektoru. V případě nestandardní instalace požádejte o radu společnost Optoma.

NASTAVENÍ A INSTALACE

Upozornění k instalaci projektoru

- Umístěte monitor na vodorovné místo.

Úhel náklonu projektoru nesmí přesáhnout 15 stupňů a projektor nesmí být nainstalován žádným jiným způsobem, než na stole nebo ve stropním držáku; v opačném případě může se může podstatně zkrátit životnost lampy a mohlo by to vést k dalšímu nepředpokládanému poškození.

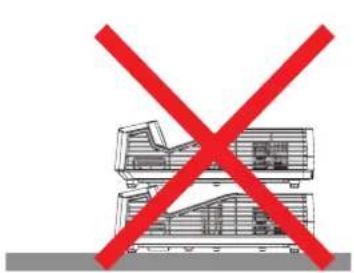

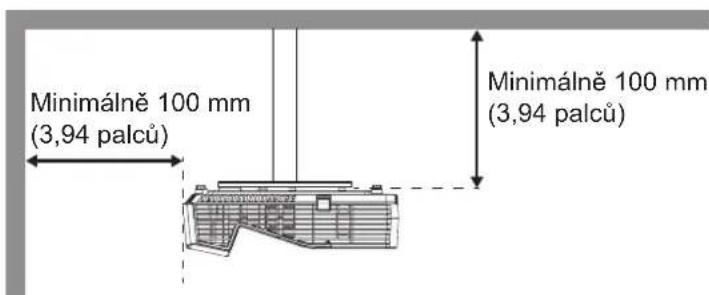

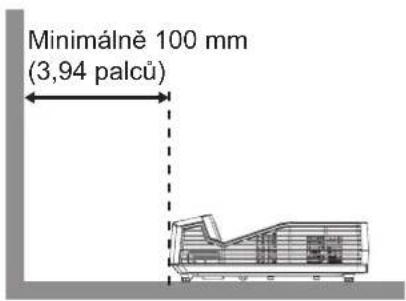

- Okolo výstupního otvoru větrání ponechte alespoň 20 cm volného místa.

• Zajistěte, aby vstupní větrací otvory nerecyklovaly horký vzduch z výstupního větracího otvoru.
- Při používání projektoru v uzavřeném prostoru zajistěte, aby teplota okolního vzduchu v uzavřeném prostoru nepřesahovala provozní teplotu, když je projektor zapnutý, a aby vstupní a výstupní větrací otvory nebyly zablokovány.
- Veškeré uzavřené prostory musí projít certifikovaným tepelným hodnocením, aby bylo zajištěno, že projektor nerecykluje vystupující vzduch, protože by to mohlo způsobit vypnutí přístroje, i když se teplota v uzavřeném prostoru pohybuje v přijatelném rozsahu provozní teploty.

NASTAVENÍ A INSTALACE

Připojení zdrojů k projektoru

Číslo Položka Číslo Položka

1. Kabel/adaptér Lightning na HDMI 10. Kabel RJ-45
2. Kabel HDMI 11. Kabel RS-232C
3. Kabel HDMI / MHL 12. Kabel vstupu VGA
4. Kabel videa	13. Kabel
5. Komponentní kabel RCA	14. Napáje
6. Kabel výstupu VGA	15. Kabel/
7. Kabel vstupu zvuku	16. USB n
8. Kabel výstupu zvuku	17. Adapté
9. Kabel vstupu zvuku	18. WiFi D

1. Kabel USB (ovládání myši)
2. Napájecí kabel
3. Kabel/adaptér USB na HDMI
4. USB napájení (5V/1A)
5. Adaptér HDMI
6. WiFi Dongle

NASTAVENÍ A INSTALACE

Nastavení promítaného obrazu

Výška obrazu

Tento projektor je vybaven výsuvnou opěrou pro nastavení výšky obrazu.

1. Na spodní straně projektoru vyhledejte stavěcí nohu, kterou chcete upravit.
2. Otáčením stavěcí nožky po nebo proti směru hodin se projektor pohybuje nahoru nebo dolů.

Přiblížení/oddálení a zvětšení

• Zoom je pevný a nelze jej ručně měnit.
• Chcete-li upravit zaostření, otáčejte zaostřovací kroužek po nebo proti směru hodin, dokud nebude obraz ostrý a zřetelný.

Poznámka: Tento projektor zaostřuje na následující vzdálenosti:

• XGA: 0,472 m\~0,675 m
- WXGA: 0,485 m\~0,656 m
• 1080P: 0,446 m\~0,558 m

NASTAVENÍ A INSTALACE

Zprovoznění dálkového ovladače

Vložení / výměna baterií

Do dálkového ovladače jsou dodávány dvě baterie formátu AAA.

1. Sejměte víčko přihrádky baterií na zadní straně dálkového ovladače.
2. Podle obrázku vložte baterie AAA do přihrádky.
3. Nasad'te víčko na dálkový ovladač.

Poznámka: K výměně použijte pouze baterie stejného nebo podobného typu.

UPOZORNĚNÍ

Při nesprávním používání baterií může dojít k úniku chemických látek nebo k výbuchu. Dodržujte následující pokyny.

- Nekombinujte různé typy baterií. Různé typy baterií mají různé charakteristiky.

• Nepoužívejte společně staré a nové baterie. Kombinováním starých a nových baterií se může zkrátit životnost nových baterií nebo může dojít k úniku chemických látek ze starých baterií.

• Vybité baterie co nejdříve vyjměte. Chemické látky, které mohou uniknout z baterií, mohou při kontaktu s pokožkou způsobit vyrážku. Dojde-li k úniku chemických látek, důkladně je vytřete hadříkem.
  • Baterie dodávané s tímto přístrojem mohou mít kratší životnost z důvodu skladovacích podmínek.

• Nebudete-li dálkový ovladač delší dobu používat, vyjměte baterie.

• Při likvidaci baterií dodržujte zákony v příslušné oblasti nebo zemi.

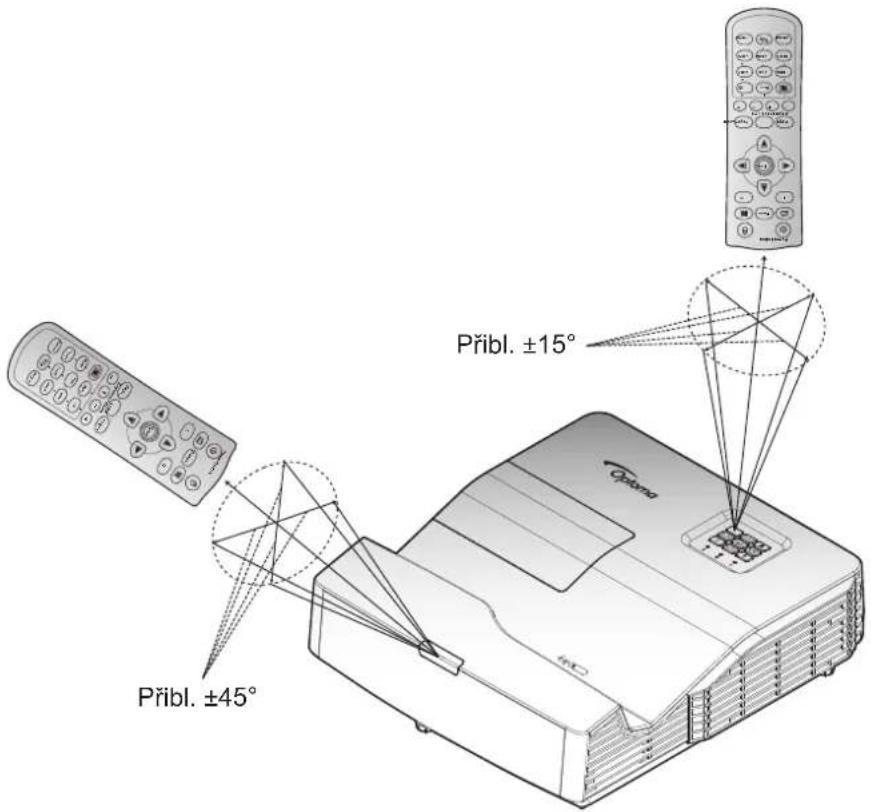

Účinný dosah

Infračervený (IR) snímač dálkového ovládání se nachází na horní straně a na přední straně projektoru. Aby dálkový ovladač fungoval správně, držte jej v úhlu ±45° stupňů od kolmice k přednímu infračervenému snímači dálkového ovládání a v úhlu do ±15° stupňů od kolmice k hornímu infračervenému snímači dálkového ovládání. Vzdálenost mezi dálkovým ovladačem a snímači nesmí přesahovat 7 metrů (\~ 23 stop).

• Odstraňte veškeré překážky mezi dálkovým ovladačem a infračerveným snímačem na projektoru, které by mohly blokovat infračervený paprsek.
• Zajistěte, aby na infračervený snímač dálkového ovládání nedopadalo přímé sluneční ani zářivkové světlo.
• Udržujte dálkový ovladač více než 2 metry daleko od zářivkových světel. V opačném případě dálkový ovladač nemusí fungovat správně.
• Pokud se tento dálkový ovladač nachází v blízkosti zářivkových světel s převodníkem, může docházet k nepravidelným výpadkům.

- Pokud se ovladač nachází velmi blízko projektoru, nemusí fungovat správně.

- Když míříte na promítací plochu, je účinná vzdálenost kratší než 5 m od dálkového ovladače k ploše a po odrazu infračervených paprsků zpět do projektoru. Účinná vzdálenost se ovšem může lišit podle promítací plochy.

NASTAVENÍ A INSTALACE

POUŽÍVÁNÍ PROJEKTORU

Zapnutí / vypnutí projektoru

Zapnutí

1. Rádně připojte napájecí kabel a kabel signálu/zdroje. Po připojení začne indikátor LED zapnutého/pohotovostní režimu svítit červeně.

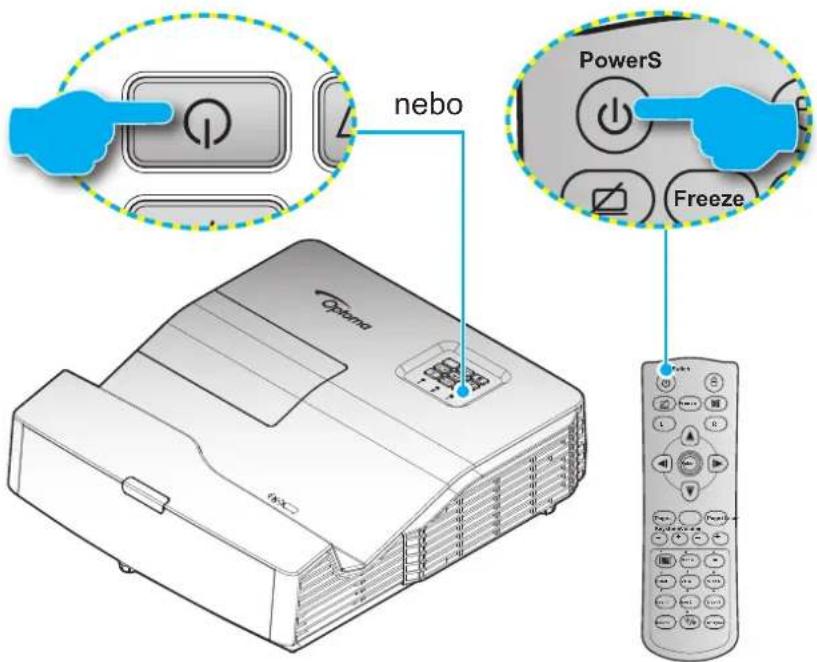

2. Projektor zapnete stisknutím „„ na panelu projektoru nebo na dálkovém ovladači.
3. Po dobu přibližně 10 sekund se zobrazí úvodní obrazovka a indikátor LED zapnutého/pohotovostní režimu bliká modře.

Poznámka: Po prvním zapnutí projektoru budete vyzváni, abyste vybrali požadovaný jazyk, orientaci promítání a další nastavení.

Vypnutí

1. Projektor vypnete stisknutím „” na panelu projektoru nebo na dálkovém ovladači.
2. Zobrazí se následující zpráva:

1. Dalším stisknutím tlačítka „ potvrďte, jinak zpráva po 10 sekundách zmizí. Při druhém stisknutí tlačítka „ se projektor vypne.
2. Chladící ventilátory poběží přibližně 10 sekund do konce chladícího intervalu a indikátor LED Zap./Pohotovost bude blikat modře. Když indikátor LED zapnutého/pohotovostní režimu svití červeně, znamená to, že projektor přešel do pohotovostního režimu. Chcete-li projektor znovu zapnout, musíte počkat, dokud se zcela nedokončí chladící cyklus a dokud projektor nepřejde do pohotovostního režimu. Když se projektor nachází v pohotovostním režimu, dalším stisknutím tlačitka „ů” jej zapnete.
3. Odpojte napájecí kabel ze zásuvky a od projektoru.

Poznámka: Nedoporučujeme zapínat projektor bezprostředně po jeho vypnutí.

POUŽÍVÁNÍ PROJEKTORU

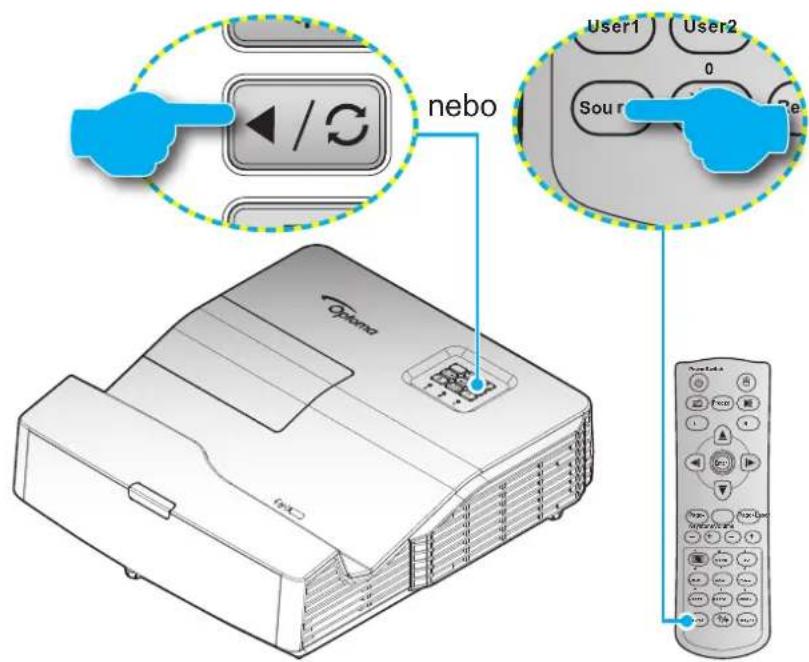

Výběr vstupního zdroje

Zapněte připojený zdroj, který chcete promítat, například počítač, notebook, přehrávač videa atd. Projektor automaticky nalezne zdroj signálu. Pokud je připojeno více zdrojů, vyberte požadovaný vstup stisknutím tlačítka zdroje na panelu projektoru nebo na dálkovém ovladači.

Procházení nabídkou a funkce

Projektor je vybaven vícejazyčnou nabídkou OSD, která umožňuje provádět úpravy obrazu a celou řadu nastavení. Projektor automaticky nalezne zdroj signálu.

1. Chcete-li otevřít nabídku obrazovky, stiskněte tlačitko naálkovém ovladači nebo na klávesnici projektoru.

2. Po zobrazení rozhraní OSD vyberte pomocí tlačítek požku v hlavní nabídce. Při volbě na dané stránce přejdete stisknutím tlačítka nebo podnabídky.

3. Pomocí tlačítek vykěte požadovanou položku v podnabídce a potom stisknutím tlačítka nebo ► zobrazíte další nastavení. Upravte nastavení pomocí tlačítek ◀►.

4. Vyberte další položku, kterou chcete nastavit v podmenu a provedte nastavení šipkami tak, jak bylo uvedeno výše.

5. Potvrdte stisknutím tlačítka nebo . Na ploše se znovu zobrazí hlavní nabídka.

6. Chcete-li operaci ukončit, stiskněte znovu tlačítko nebo . Nabídka OSD se zavře a projektor automaticky uloží nová nastavení.

POUŽÍVÁNÍ PROJEKTORU

Strom nabídky OSD

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Obrázek Nastavení obrazu		Mód zobrazení [Data]			Prezentace
					Jasný
					Kino
					Zvěř
					sRGB
					DICOM SIM.
					Uživatel
					Tři rozměry
		Barva stěny [Data]			Vyp. [Výchozí]
					Tabule
					Světle žlutá
					Světle zelená
					Světle modrá
					Růžová
					Šedá
		Jas -50~50
		Kontrast -50~50
		Ostrost 1~15
		Barva -50~50
		Zabarvení -50~50
		Gamma	Film
			Video
			Grafika
			Standardní(2.2)
			1.8
			2.0
			2.4
		Nastavení barev	BrilliantColorTM 1~10
			Teplota barev [Datový model]		Teplé
					Střední
					Chladné
			Shoda barev	Barva	R [Výchozí]
					G
					B
					C
					Y
					M
					W
				Sytost barev -50~50 [Výchozí: 0]
				Odstín -50~50 [Výchozí: 0]
				Úroveň -50~50 [Výchozí: 0]

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka		4 Hodnoty
Obrázek Nastavení obrazu	Nastavení barev	Shoda barev	Vynulovat (Reset)	Zrušit [Výchozí]
				Ano
			Vystoupit
		Přidat/ubrat RGB	Přidat červenou -50~50
			Přidat zelenou -50~50
			Přidat modrou -50~50
			Ubrat červenou -50~50
			Ubrat zelenou -50~50
			Ubrat modrou -50~50
			Vynulovat (Reset)	Zrušit [Výchozí]
				Ano
			Vystoupit
		Barevný prostor [Není vstup HDMI]		Auto [Výchozí]
				RGB
				YUV
		Barevný prostor [Vstup HDMI]		Auto [Výchozí]
				RGB(0~255)
				RGB(16~235)
				YUV
		Úroveň bílé 0~31 (v závislosti na signálu)
		Úroveň černé -5~5 (v závislosti na signálu)
		IRE		0
				7,5
	Signál	Automatic		Vyp.
				Zap.[Výchozí]
		Frekvence		-10~10 (v závislosti na signálu) [Výchozí: 0]
		Fáze 0~63 [Výchozí: 0]
		Horizont. pozice -5~5 [Výchozí: 0]
		Vertikální pozice		-5~5 [Výchozí: 0]
		Vystoupit
	Mód jasu [Základna lampy - Data]			Jasný [Výchozí]
				Eko
				Dynamic
				Eco+
	Vynulovat (Reset)

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Obrázek	Tři rozměry	Režim 3D			Vyp.
					Linka DLP [Výchozí]
					IR
		3D->2D			Tři rozměry [Výchozí]
					L
					R
		Formát 3D			Auto [Výchozí]
					SBS
					Top and Bottom
					Frame Sequential
		Inverze 3D syn.			Zap.
					Vyp.[Výchozí]
	Projekční poměr				4:3
					16:9
					16:10 [Modely WXGA WUXGA]
					LBX [s výjimkou modelů SVGA XGA]
					Nativní
					Auto
	Maskování hran 0~10 [Výchozí: 0]
	Zoom -5~25 [Výchozí: 0]
	Zoom obrazu	H: 0; V: -100			[Výchozí: 0]
		H: -100; V: 0
		H: 100; V: 0
		H: 0; V: 100
		H: -100; V: 0
		H: 0; V: -100
		H: 100; V: 0
		H: 0; V: 100
	Geometrická korekce	Nastavení Čtyří rohy
		H Keystone -4~4 [Výchozí: 0]
		Vertikální sbíhavost			-7~7 (pro XGA/WXGA) [Výchozí: 0]-5~5 (pro 1080p) [Výchozí: 0]
		Aut. kor. I. zkr			Vyp. [Výchozí]
					Zap.
		Vynulovat (Reset)
Zvuk	Ztlumit				Vyp. [Výchozí]
					Zap.
	Hlasitost 0-10 [Výchozí: 5]
	Audio výstup (standby)				Vyp. [Výchozí]
					Zap.

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Projekce			Front
				Zadní
				Strop-nahoře [Výchozí]
				Vzadu-nahoře
	Typ obrazovky	[Modely WXGA WUXGA]		16:9
				16:10 [Výchozí]
	Nastavení lampy	Lampa - upozornění		Vyp.
				Zap. [Výchozí]
		Vynulování lampy		Zrušit [Výchozí]
				Ano
	Nastavení filtru	Optional Filter Installed		Ano
				Ne [Výchozí]
		Filter Usage Hours (Pouze pro čtení)
		Filter Reminder		Vyp.
				300hr
				500hr [Výchozí]
				800hr
				1000hr
		Filter Reset		Zrušit [Výchozí]
				Ano
	Nastavení napájení	Přímé zapínání		Vyp. [Výchozí]
				Zap.
		Signál zapnutí		Vyp. [Výchozí]
				Zap.
		Auto vypnutí (min) 0~180 (po 5 min.) [Výchozí: 20]
		Časovač	Časovač (min) 0~90 (po 30 min.) [Výchozí: 0]
			Vždy zapnuto	Ano
				Ne [Výchozí]
		Krátké shrnutí		Vyp. [Výchozí]
				Zap.
		Režim napájení (Pohotovost)		Aktivní
				Eko [Výchozí]
		USB Power (pohotovost)		Vyp. [Výchozí]
				Zap.
	Zabezpečení	Zabezpečení
		Bezpeč. časovač	Měsíc
			Den
			Hodina
		Změna hesla

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	HDMI Link nastavení	HDMI Link			Vyp.
					Zap.
	Testovací vzorek				Green Grid
					Magenta Grid
					White Grid
					Bíly
					Vyp.
	Dálkové nastavení [Podle dálk. ovladače]	IR Funkce			Zap.
					Vyp.
		Uživatel1			HDMI 2
					Testovací vzorek
					LAN
					Jas
					Kontrast
					Časovač
					Shoda barev
					Teplota barev
					Gamma
					Projekce
					Nastavení lampy
					Zoom
					Blokováno
					MHL
		Uživatel2			HDMI 2
					Testovací vzorek
					LAN
					Jas
					Kontrast
					Časovač
					Shoda barev
					Teplota barev
					Gamma

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Nastavení	Dálkové nastavení [Podle dálk. ovladače]	Uživatel3			HDMI 2
					Testovací vzorek
					LAN
					Jas
					Kontrast
					Časovač
					Shoda barev
					Teplota barev
					Gamma
					Projekce
					Nastavení lampy
					Zoom
					Blokováno
					MHL
	ID projektoru 00~99
	Options	Jazyk			English [Výchozí]
					Deutsch
					Français
					Italiano
					Español
					Português
					Polski
					Nederlands
					Svenska
					Norsk
					Dansk
					Suomi
					ελληνικά
					繁體中文
					简体中文
					日本語
					한국어
					Русский
					Magyar
					Čeština
					عربي
					'ihu
					Türkçe
					فارسی
					Tiếng Việt
					Bahasa Indonesia
					Română
					Slovenčina
		Skryté titulky			CC1
					CC2
					Vyp.[Výchozí]

POUŽÍVÁNÍ PROJEKTORU

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka		3 Podnabídka	4 Hodnoty
Nastavení	Options Barva pozadí				Zelený
					Šedá
					Logo
	Vynulovat (Reset)	Resetovat OSD			Zrušit [Výchozí]
					Ano
		Obnovit výchozí			Zrušit [Výchozí]
					Ano
Sít'	LAN	Stav sitě (pouze pro čtení)
		Port (pouze pro čtení)
		DHCP			Vyp. [Výchozí]
					Zap.
		Adresa IP 192.168.0.100 [Výchozí]
		Maska podsítě 255.255.255.0 [Výchozí]
		Brána 192.168.0.254 [Výchozí]
		DNS 192.168.0.51 [Výchozí]
		Vynulovat (Reset)
	Control	Crestron			Vyp.
					Zap. [Výchozí]Poznámka: Port 41794
		Extron			Vyp.
					Zap. [Výchozí]Poznámka: Port 2023
		PJ Link			Vyp.
					Zap. [Výchozí]Poznámka: Port 4352
		AMX Device Discovery			Vyp.
					Zap. [Výchozí]Poznámka: Port 9131
		Telnet			Vyp.
					Zap. [Výchozí]Poznámka: Port 23
		HTTP			Vyp.
					Zap. [Výchozí]Poznámka: Port 80

POUŽÍVÁNÍ PROJEKTORU

Hlavní nabídka	Podnabídka Podnabídka 2 Podnabídka 3 Podnabídka 4 Hodnoty
Informace	Regulační
	Seriové číslo
	Source
	Rozlišení 00x00
	Refresh Rate 0,00 Hz
	Mód zobrazení
	Režim napájení (Pohotovost)
	Životnost lampy	Jasný mód 0 hod.
		Režim Eko 0 hod.
		Dynamic Mode 0 hod.
		Režim Eco+ 0 hod.
		Celkem hodin
	Stav sítě
	Adresa IP
	ID projektoru 00~99
	Filter Usage Hours
	Mód jasu
	FW Version	Systém
		LAN
		MCU
		dop.

Poznámka:

• Pokud je položka Signál nastavena na „Automatic“, položky Fáze a Frekvence jsou zobrazeny šedě. Pokud je položka Signál nastavena na konkrétní vstupní zdroj, uživateli se zobrazí položky Fáze a Frekvence pro ruční vyladění a uložení nastavení.
• Položka Vynulování lampy v nabídce OSD pouze vynuluje Životnost lampy v nabídce OSD a Životnost lampy v servisním režimu. Položka Hodiny promítání v servisním režimu nebude vynulována.
  • Provedete-li změny funkci „IR Funkce“, „Projekce“ nebo „Zámek klávesnice“, na obrazovce se zobrazí zpráva s potvrzením. Výběrem „Ano“ uložte nastavení.
• Každý mód zobrazení lze upravit a upravenou hodnotu uložit.
  • V režimu časování 3D jsou funkce Zoom a Maskování hran deaktivovány, aby se zabránilo porušení obrazu.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Obrázek

Nabídka nastavení zobrazení obrazu

Mód zobrazení

Zde je mnoho firemních předvoleb optimalizovaných na různé typy obrazu.

- Prezentace: Tento režim je nejvhodnější pro prezentace PowerPoint, když je projektor připojen k počítači.

- Jasný: Maximální jas z PC vstupu.

- Kino: Tento režim vyberte pro domácí kino.

• Zvěř: Tento režim vyberte pro zvýšení jasu a doby odezvy pro hraní videoher.

- sRGB: Standardizované přesné barvy.

• DICOM SIM.: V tomto režimu lze promítat černobilé lékařské materiály, například rentgenové snímky, MRI atd.

• Uživatel: Slouží k uložení nastavení uživatele.

- Tři rozměry: Aby bylo možné sledovat 3D obsah, použijte 3D brýle. Zkontrolujte, zda je váš počítač/mobilní zařízení vybaveno grafickou kartou se čtyřnásobnou vyrovnávací pamětí s výstupním signálem 120 Hz a zda je nainstalován přehrávač 3D obsahu.

Barva stěny (Režim Data)

Tato funkce slouží k dosažení optimalizovaného obrazu na ploše podle barvy stěny. Vyberte z možností Vyp., Tabule, Světle žlutá, Světle zelená, Světle modrá, Růžová a Šedá.

Jas

Slouží k nastavení jasu obrazu.

Kontrast

Kontrast reguluje stupeň odlišnosti mezi nejsvětlejší a nejtmavější částí obrazu.

Ostrost

Slouží k nastavení ostrosti obrazu.

Barva

Slouží k nastavení obrazu videa z černobílé až po zcela sytou barvu.

Zabarvení

Slouží k nastavení barevné rovnováhy červené a zelené.

Gamma

Nastavte typ gama křivky. Po dokončení počátečního nastavení a jemného vyladění optimalizujte výstup vašeho obrazu pomocí kroků Nastavení gamma.

• Standardní(2.2): Pro standardizované nastavení.

• 1.8/ 2.0/ 2.4: Pro konkrétní zdroj PC / foto.

POUŽÍVÁNÍ PROJEKTORU

Nastavení barev

Nakonfigurujte nastavení barev.

• BrilliantColor™: Tato nastavitelná položka používá nový barvu zpracovávající algoritmus a vylepšení, která umožňují vyšší jas a zároveň poskytují věrné, živější barvy obrazu.
  • Teplota barev (pouze režim Data): Vyberte teplotu barev z možností Teplé, Střední nebo Chladné.

- Shoda barev: Vyberte následující možnosti:

Barva: Upravte červenou (R), zelenou (G), černou (B), azurovou (C), žlutou (Y), fialovou (M) a bílou (W) úroveň obrazu.

– Sytost barev: Slouží k nastavení obrazu videa z černobílé až po zcela sytou barvu.
– Odstín: Slouží k nastavení barevné rovnováhy červené a zelené.
– Úroveň: Upravte jas obrazu.
– Vynulovat (Reset): Slouží k obnovení výchozích továrních nastavení shody barev.
– Vystoupit: Slouží k ukončení nabídky „Shoda barev“.

- Přidat/ubrat RGB: Toto nastavení umožňuje konfigurovat jas (zesílení) a kontrast (důraz) obrazu.

– Vynulovat (Reset): Slouží k obnovení výchozí továrních nastavení přidání/ubrání RGB.
– Vystoupit: Slouží k ukončení nabídky „Přidat/ubrat RGB“.

• Barevný prostor (pouze jiný vstup kromě HDMI): Vyberte vhodný typ barevné matrice z následujících možností: Auto, RGB, nebo YUV.
• Barevný prostor (pouze vstup HDMI): Vyberte vhodný typ barevné matrice z následujících možností: Auto, RGB(0\~255), RGB(16\~235) a YUV.
  • Úroveň bílé: Umožňuje uživateli upravit úroveň bílé vstupních videosignálů.
• Úroveň černé: Umožňuje uživateli upravit úroveň černé vstupních videosignálů.
• IRE: Umožňuje uživateli upravit hodnotu IRE vstupních videosignálů.

Poznámka: IRE je k dispozici pouze ve formátu videa NTSC.

Signál

Slouží k úpravám možností signálu.

• Automatic: Automaticky nakonfiguruje signál (položky Frekvence a Fáze jsou zobrazeny šedě). Pokud je deaktivovaná funkce Automaticky, zobrazí se položky Frekvence a Fáze pro ladění a uložení nastavení.
- Frekvence: Tato funkce mění obrazovou frekvenci dat tak, aby se shodovala s obrazovou (vertikální) frekvencí vaší počítačové grafické karty. Tuto funkci použijte pouze, pokud se zdá, že obraz svisle bliká.
- Fáze: Tato funkce synchronizuje časové signály zobrazení s grafickou kartou. Jestliže je obraz kolísavý nebo blikající, použijte tuto funkci k nápravě.
• Horizont. pozice: Slouží k nastavení vodorovné polohy obrazu.
• Vertikální pozice: Slouží k nastavení svislé polohy obrazu.

Mód jasu(Lampa - data)

Slouží k úpravě nastavení režimu jasu u lampových projektorů.

- Jasný: Volbou „Jasný“ zvýšíte jas.

- Eko: Zvolte „Eko“ ke ztlumení svítivosti projekční lampy, čímž se sníží její spotřeba energie a zvětšuje se životnost lampy.

POUŽÍVÁNÍ PROJEKTORU

• Dynamic: Volbou „Dynamic“ bude výkon lampy projektoru ztlumen podle stupně jasu obsahu a příkon lampy se bude automaticky dynamicky přizpůsobovat mezi 100 a 30 %. Tímto způsobem se prodlouží životnost lampy.
• Eco+: Když je aktivován režim Eco+, je automaticky detekována úroveň jasu a značně se snižuje spotřeba lampy (až o 70 %) v době nečinnosti.

Vynulovat (Reset)

Slouží k obnovení výchozí továrních nastavení barev.

Nabídka Obrázek 3D

Režim 3D

Tato položka slouží k deaktivaci funkce 3D nebo k výběru odpovídající funkce 3D.

• Vyp.: Výběrem „Vyp.“ vypnete režim 3D.
• Linka DLP: Touto volbou provedete optimální nastavení pro DLP 3D brýle.
• IR: Volbou „IR“ nastavte optimální volby pro IR 3D brýle.

Poznámka: Pokud projektor přijímal zdroj 2D a 3D současně. Když se zobrazí zdvojený obraz, musíte vypnout funkci 3D.

3D->2D

Tato volba umožňuje určit způsob zobrazení 3D obsahu na ploše.

• Tři rozměry: Zobrazí 3D signál.
• L (Vlevo): Zobrazí levý rámec obsahu 3D.
• R(Vpravo): Zobrazí pravý rámec obsahu 3D.

Formát 3D

Tato volba slouží k výběru vhodného obsahu ve 3D formátu.

• Auto: Při detekci identifikačního signálu 3D se automaticky zvolí Formát 3D.
• SBS: Zobrazí 3D signál ve formátu „Side-by-Side“.
- Top and Bottom: Zobrazí 3D signál ve formátu „Top and Bottom“.
• Frame Sequential: Zobrazí 3D signál ve formátu „Frame Sequential“.

Inverze 3D syn.

Tato položka slouží k aktivaci / deaktivaci funkce Inverze 3D syn.

Nabídka poměru stran obrazu

Projekční poměr

Vyberte poměr stran zobrazeného obrazu z následujících možností:

• 4:3: Tento formát je pro zdroje vstupu 4:3.
• 16:9: Tento formát je určen pro zdroje vstupu 16:9, například HDTV a DVD signály pro širokoúhlou TV.
• 16:10 (pouze pro modely WXGA a WUXGA): Tento formát je určen pro vstupní zdroje 16:10, například širokoúhlé notebooky.
- LBX (vyjma modelů SVGA a XGA): Tento formát je určen pro zdroje formátu pohlednice s poměrem stran jiným, než 16x9, a pokud používáte externí objektiv 16x9 k zobrazení poměru stran 2,35:1 při plném rozlišení.
- Nativní: Tento formát zobrazuje původní obraz bez jakékoli změny měřítka.

POUŽÍVÁNÍ PROJEKTORU

• Auto: Automaticky vybírá vhodný formát zobrazení.

Poznámka:

- Podrobnosti o režimu LBX:

– Některé disky DVD formátu pohlednice nejsou optimalizovány pro televizory 16x9. V takovém případě nebude obraz promítaný v režimu 16:9 vypadat správně. V tomto případě zkuste použít disk DVD zobrazit v režimu 4:3. Pokud obsah není ve formátu 4:3, budou okolo obrazu na obrazovce 16:9 zobrazeny černé pruhy. Pro tento typ obsahu můžete použít režim LBX, v kterém bude obraz vyplněn na obrazovku 16:9.
- Pokud používáte externí anamorfní objektiv, tento LBX režim vám také umožní sledovat obsah 2,35:1 (včetně Anamorphic DVD a HDTV filmového zdroje), který podporuje anamorfický široký režim vylepšený pro displeje 16x9 v širokém obrazu 2,35:1. V tomto případě nebudou zobrazeny žádné černé okraje. Výkon lampy a svislé rozlišení jsou plně využity.

Tabulka měřítka XGA:

Source 480i/p 576i/p 1080i/p 720p
4x3 Upravte měřítko na 1024x768.
16x9 Upravte měřítko na 1024x576.
Nativní Žádná změna měřítka; obraz bude zobrazen v rozlišení vstupního zdroje.
Auto - Pokud je poměr stran zdroje 4:3, velikost typu obrazovky bude změněna na 1024x768.- Pokud je poměr stran zdroje 16:9, velikost typu obrazovky bude změněna na 1024x576.- Pokud je poměr stran zdroje 15:9, velikost typu obrazovky bude změněna na 1024x614.- Pokud je poměr stran zdroje 16:10, velikost typu obrazovky bude změněna na 1024x640.

Pravidlo automatického mapování XGA:

Auto	Vstupní rozlišení Automaticky/Měřítko
	H-rozlišení V-rozlišení	1024	768
4:3	640	480	1024	768
	800	600	1024	768
	1024	768	1024	768
	1600	1200	1024	768
Širokoúhlý notebook	1280	720	1024	576
	1280	768	1024	614
	1280	800	1024	640
SDTV	720	576	1024	576
	720	480	1024	576
HDTV	1280	720	1024	576
	1920	1080	1024	576

POUŽÍVÁNÍ PROJEKTORU

Tabulka měřítka WXGA (typ obrazovky 16x10):

Poznámka:

• Podporovaný typ obrazovky 16:9 (1280x720), 16:10 (1280x800).
• Když je typ obrazovky 16:9, formát 16x10 není k dispozici.
• Když je typ obrazovky 16:10, formát 16x9 není k dispozici.

• Vyberete-li automatickou volbu, potom se režim zobrazení bude měnit automaticky.

16 : 10 promítací plocha	480i/p 576i/p 1080i/p 720p PC
4x3 Upravte měřítko na 1066x800.
16x10 Upravte měřítko na 1280x800.
LBX Upravte měřítko na 1280x960 a potom dosáhněte centrálního zobrazení 1280x800.
Nativní Vystředěné mapování 1:1. Zobrazení		1280x800 s mapováním 1:1.	1280x720 na střed.	Vystředěné mapování 1:1.
Auto - Vstupní zdroj bude přizpůsoben na plochu zobrazení 1280x800 a bude zachován jeho původní poměr stran.- Pokud je poměr stran zdroje 4:3, velikost typ obrazovky bude změněna na 1066x800.- Pokud je poměr stran zdroje 16:9, velikost typ obrazovky bude změněna na 1280x720.- Pokud je poměr stran zdroje 15:9, velikost typ obrazovky bude změněna na 1280x768.- Pokud je poměr stran zdroje 16:10, velikost typ obrazovky bude změněna na 1280x800.

Pravidlo automatického mapování WXGA (typ obrazovky 16x10):

Auto	Vstupní rozlišení Automaticky/Měřítko
	H-rozlišení V-rozlišení	1280	800
4:3	640	480	1066	800
	800	600	1066	800
	1024	768	1066	800
	1280	1024	1066	800
	1400	1050	1066	800
	1600	1200	1066	800
Širokoúhlý notebook	1280	720	1280	720
	1280	768	1280	768
	1280	800	1280	800
SDTV	720	576	1280	720
	720	480	1280	720
HDTV	1280	720	1280	720
	1920	1080	1280	720

POUŽÍVÁNÍ PROJEKTORU

Tabulka měřítka WXGA (typ obrazovky 16x9):

16 : 9 promítací plocha	480i/p 576i/p	1080i/p 720p PC
4x3 Upravte měřítko na 960x720.
16x9 Upravte měřítko na 1280x720.
LBX Upravte měřítko na 1280x960 a potom dosáhněte centrálního zobrazení 1280x720.
Nativní režim Vystředěné mapování 1:1. Zobrazení			1280x720 s mapováním 1:1.	1280x720 na střed.	Vystředěné mapování 1:1.
Auto - Při výběru tohoto formátu se automaticky nastaví typ obrazovky 16:9 (1280x720).- Pokud je poměr stran zdroje 4:3, velikost typ obrazovky bude změněna na 960x720.- Pokud je poměr stran zdroje 16:9, velikost typ obrazovky bude změněna na 1280x720.- Pokud je poměr stran zdroje 15:9, velikost typ obrazovky bude změněna na 1200x720.- Pokud je poměr stran zdroje 16:10, velikost typ obrazovky bude změněna na 1152x720.

Pravidlo automatického mapování WXGA (typ obrazovky 16x9):

Auto	Vstupní rozlišení Automaticky/Měřítko
	H-rozlišení V-rozlišení 1280 720
4:3	640 480 960 720
	800 600 960 720
	1024 768 960 720
	1280	1024 960 720
	1400	1050 960 720
	1600	1200 960 720
Širokoúhlý notebook	1280 720 1280 720
	1280 768 1200 720
	1280 800	1152	720
SDTV	720 576 1280 720
	720 480 1280 720
HDTV	1280 720 1280 720
	1920	1080	1280 720

POUŽÍVÁNÍ PROJEKTORU

Tabulka měřítka 1080p:

16 : 9 promítací plocha	480i/p 576i/p	1080i/p 720p PC
4x3 Upravte měřítko na 1440x1080.
16x9 Upravte měřítko na 1920x1080.
LBX Upravte měřítko na 1920x1440 a potom dosáhněte centrálního zobrazení 1920x1080.
Nativní Vystředěné mapování 1:1.Žádná změna měřítka; obraz bude zobrazen v rozlišení vstupního zdroje.
Auto - Při výběru tohoto formátu se automaticky nastaví typ obrazovky 16:9 (1920x1080).- Pokud je poměr stran zdroje 4:3, velikost typu obrazovky bude změněna na 1440x1080.- Pokud je poměr stran zdroje 16:9, velikost typ obrazovky bude změněna na 1920x1080.- Pokud je poměr stran zdroje 16:10, typ obrazovky bude změněn na 1920x1200 a bude oříznut na plochu 1920x1080.

Pravidlo automatického mapování 1080P:

Auto	Vstupní rozlišení Automaticky/Měřítko
	H-rozlišení V-rozlišení 1920 1080
4:3	640 480 1440	1080
	800 600 1440	1080
	1024 768 1440	1080
	1280 1024 1440	1080
	1400 1050 1440	1080
	1600 1200 1440	1080
Širokoúhlýnotebook	1280 720 1920	1080
	1280 768 1800	1080
	1280 800 1728	1080
SDTV	720 576 1350	1080
	720 480 1620	1080
HDTV	1280 720 1920	1080
	1920 1080 1920	1080

Nabídka Zobrazení - Maskování hran

Maskování hran

Tato funkce slouží k odstranění šumu zavedeného dekódováním na okraji obrazu.

Nabídka Zobrazení - Zoom

Zoom

Slouží ke zmenšení nebo zvětšení obrazu na promítací ploše.

Nabídka Zobrazení - Posun obrazu

Zoom obrazu

Slouží k úpravě polohy promítaného obrazu ve vodorovné (H) nebo svislé (V) rovině.

POUŽÍVÁNÍ PROJEKTORU

Zobrazí nabídku Geometrická korekce

Nastavení Čtyři rohy

Posouváním pozic x a y každého ze čtyř rohů lze obraz přizpůsobit definované oblasti.

H Keystone

Slouží k úpravám zkreslení obrazu vodorovně a nastavení přibližně obdélníkovitého tvaru obrazu. Vodorovná sbíhavost se používá k opravě sbíhavosti tvaru obrazu, při které levý a pravý okraj obrazu nemají stejnou délku. To je určeno k použití s aplikacemi horizontálně na ose.

Vertikální sbíhavost

Slouží k úpravám zkreslení obrazu svisle a nastavení přibližně obdélníkovitého tvaru obrazu. Svislá sbíhavost slouží k opravě sbíhavosti tvaru obrazu, při které je horní nebo dolní kraj zešikmený k jedné straně. To je určeno k použití s aplikacemi svisle na ose.

Aut. kor. I. zkr

Provedte digitální opravu sbíhavosti tak, aby se promítaný obraz vešel na plochu, na kterou promítáte.

Poznámka:

• Při korekci vodorovného nebo svislého lichoběžníkového zkreslení se obraz o něco zmenší.
• Při použití funkce Aut. kor. I. zkr je deaktivována funkce Nastavení Čtyři rohy

Vynulovat (Reset)

Slouží k obnovení výchozí továrních nastavení korekce lichoběžníkového zkreslení.

Nabídka Zvuk

Nabídka Zvuk - Ztlumit

Ztlumit

Tato volba slouží k dočasnému vypnutí zvuku.

• Zap.: Funkci zapněte volbou „Zap.“.
  • Vyp.: Funkci vypněte volbou „Vyp.“.

Poznámka: Funkce „Ztlumit“ ovlivňuje hlasitost vnitřního i vnějšího reproduktoru.

Nabídka Zvuk - Hlasitost

Hlasitost

Slouží k úpravě hlasitosti.

Nabídka Audio výstup (Pohotovostní)

Audio výstup (standby)

Aktivujte nebo deaktivujte audio výstup, když se projektor nachází v pohotovostním režimu.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Nastavení

Nabídka Nastavení - Projekce

Projekce

Slouží k výběr upřednostňované projekce mezi vpředu, vzadu, strop-nahoře a vzadu-nahoře.

Nabídka Nastavení - Typ obrazovky

Typ obrazovky (pouze pro modely WXGA a WUXGA)

Zvolte typ obrazovky 16:9 a 16:10.

Nabídka Nastavení - Nastavení lampy

Lampa - upozornění

Zvolte tuto možnost pro zobrazení nebo skrytí varovné zprávy v případě, že je zobrazena hláška o výměně lampy. Toto hlášení se objeví 30 hodin před navrhovaným časem pro výměnu lampy.

Vynulování lampy

Resetuje počítadlo životnosti lampy po výměně.

Nabídka Nastavení - Nastavení filtru

Provedte nastavení zprávy s varováním.

• Ano: Zobrazí varování po 500 hodinách používání.

Poznámka: „Filter Usage Hours / Filter Reminder / Filter Reset“ se zobrazí, pouze když „Optional Filter Installed“ je „Ano“.

- Ne: Vypnutí varování.

Filter Usage Hours

Zobrazí počet hodin filtru.

Filter Reminder

Zvolte tuto možnost pro zobrazení nebo skrytí varovné zprávy v případě, že je zobrazena zpráva o výměně filtru. K dispozici jsou možnosti 300hr, 500hr, 800hr a 1000hr.

Filter Reset

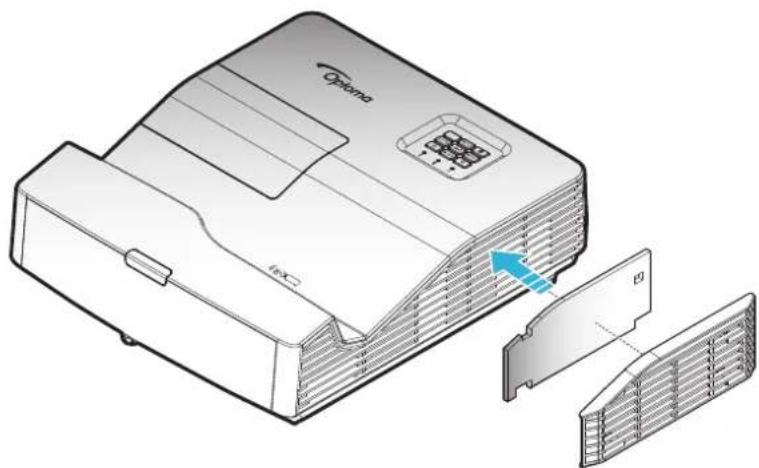

Po výměně nebo čištění prachového filtru vynulujte počítadlo hodin prachového filtru.

Nabídka Nastavení - Nastavení napájení

Přímé zapínání

Volbou „Zap.“ aktivujete režim Přímé zapínání. Projektor se automaticky zapne po připojení k napájení, bez nutnosti stisknout tlačítko „Napájecí“ na klávesnici projektoru nebo na dálkovém ovladači.

Signál zapnutí

Volbou „Zap.“ aktivujete režim zapnutí signálem. Projektor se automaticky zapne když je rozpoznán signál, bez nutnosti stisknout tlačítko „Napájecí“ na klávesnici projektoru nebo na dálkovém ovladači.

Poznámka: Pokud je možnost „Signál zapnutí“ nastavena na „Zap.“, spotřeba energie v pohotovostním režimu projektoru bude přes 3 W.

POUŽÍVÁNÍ PROJEKTORU

Auto vypnutí (min)

Nastavte časový interval, po kterém dojde k vypnutí projektoru. Časovač začne odpočítávat čas od momentu, kdy dojde k přerušení signálu. Po uběhnutí nastaveného časového intervalu (v minutách) se projektor sám vypne.

Časovač

Slouží ke konfiguraci časovače.

- Časovač (min): Nastavte časový interval, po kterém dojde k vypnutí projektoru. Časovač začne odpočítávat s nebo bez signálu odeslaného do projektoru. Po uběhnutí nastaveného časového intervalu (v minutách) se projektor sám vypne.

Poznámka: Časovač se nuluje pro každém vypnutí napájení projektoru.

• Vždy zapnuto: Nastavte časovač tak, aby byl vždy zapnuto.

Krátké shrnutí

Proved'te nastavení rychlého obnovení.

• Zap.: Dojde-li k náhodnému vypnutí projektoru, tato funkce umožňuje ihned obnovit napájení projektoru do 100 sekund od vypnutí.
  • Vyp.: Když uživatel vypne projektor, po 10 sekundách začne ventilátor chladit systém.

Režim napájení(Pohotovost)

Nastavte režim napájení pro pohotovostní stav.

• Aktivní: Volbou „Aktivní“ se vrátíte do normálního pohotovostního režimu.
• Eko: Volbou „Eko“ dále ušetříte rozptyl energie <0,5W.

Slouží k aktivaci nebo deaktivaci funkce USB napájení behem pohotovosti.

Nabídka Nastavení Zabezpečení

Zabezpečení

Aktivací této funkce se před použitím projektoru zobrazí výzva k zadání hesla.

• Zap.: Pomocí funkce „Zap.“ zapněte bezpečnostní ověření projektoru při zapnutí.
  • Vyp.: Pomocí funkce „Vyp.“ můžete zapnout projektor bez ověření vstupního hesla.

Bezpeč. časovač

Může nastavit časovou (Měsíc/Den/Hodina) funkci na počet hodin, během kterých lze projektor používat. Jakmile nastavený čas uplyne, budete opět požádání o zadání hesla.

Změna hesla

Slouží k nastavení nebo změně hesla, které je vyžadováno při zapnutí projektoru.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Nastavení - HDMI Link nastavení

Poznámka:

Když připojíte zařízení kompatibilní s HDMI CEC k projektoru kabely HDMI, můžete je ovládat na stejném stavu zapnutí nebo vypnutí napájení pomocí funkce HDMI Link v nabídce OSD projektoru. To umožňuje zapínat nebo vypínat jedno nebo více zařízení ve skupině prostřednictvím funkce HDMI Link. V typické konfiguraci může být váš DVD přehrávač připojen k projektoru prostřednictvím zesilovače nebo systému domácího kina.

HDMI Link

Slouží k aktivaci a deaktivaci funkce HDMI Link. Podpora ovládání zapnutí napájení z přehrávače do projektoru a ovládání vypnutí napájení z projektoru do přehrávače.

Nabídka Nastavení - Testovací vzorek

Testovací vzorek

Slouží k výběru testovacího vzorku z možností zelená mřížka, purpurová mřížka, bílá mřížka nebo k vypnutí (vyp.) této funkce.

Nabídka Možnosti - Dálkové nastavení

IR Funkce

Provedte nastavení IR funkce.

• Zap.: Vyberte „Zap.“, projektor lze ovládat dálkovým ovladačem z předního nebo horního IR přijímače.
  • Vyp.: Zvolte „Vyp.“, projektor nelze ovládat dálkovým ovladačem z předního nebo horního IR přijímače. Výběrem možnosti „Vyp.“ bude možné používat klávesy klávesnice.

Uživatel1/ Uživatel2/ Uživatel3

Slouží k přiřazení výchozí funkce pro Uživatel1, Uživatel2 nebo Uživatel3 mezi HDMI 2, Testovací vzorek, LAN, Jas, Kontrast, Časovač, Shoda barev, Teplota barev, Gamma, Projekce, Nastavení lampy, Zoom, Blokováno a MHL.

Nabídka Nastavení - ID projektoru

ID projektoru

Definici ID lze nastavit nabídkou (rozsah 0 - 99) a umožňuje uživateli ovládat individuální projektor pomocí příkazu RS232.

Nabídka Nastavení - Možnosti

Jazyk

Zde lze vybírat jazyk nabídky OSD: angličtina, němčina, francouzština, italština, španělština, portugalština, polština, holandština, švédština, norština/dánština, finština, řečtina, tradiční čínština, zjednodušená čínština, japonština, korejština, ruština, maďarština, čeština, arabština, thajština, turečtina, farsijština, vietnamština, indonéština, rumunština a slovenština.

POUŽÍVÁNÍ PROJEKTORU

Skryté titulky

Skryté titulky jsou textová verze zvukové stopy programu nebo další zobrazované informace. Pokud vstupní signál obsahuje skryté titulky, můžete tuto funkci zapnout a sledovat kanály. K dispozici jsou možnosti „Vyp.“, „CC1“ a „CC2“.

Poznámka: Skryté titulky se zobrazí pouze pro kompozitní signál a bez signálu PAL

Menu Settings

Slouží k nastavení umístění nabídky na ploše a ke konfiguraci nastavení časovače nabídky.

• Umístění menu: Vyberte umístění nabídky na promítací ploše.
• Menu časovače: Nastavte délku zobrazení nabídky OSD na promítací ploše.

Auto zdroj

V případě nastavení „Zap.“ projektor automaticky najde dostupný vstupní zdroj.

Vstupní zdroj

Slouží k výběru vstupního zdroje mezi HDMI1, HDMI2/MHL, VGA, Video, Sít'ové zobrazení, USB zobrazení a USB čtečka.

Název vstupu

Slouží k přejmenování funkce vstupu pro snadnější identifikaci. K dispozici jsou možnosti HDMI1, HDMI2/MHL, VGA, Video, Sítové zobrazení, USB zobrazení a USB čtečka.

Velká nadm. výška

Když je vybrána možnost „Zap.“, ventilátory se budou otáčet rychleji. Tato funkce je vhodná ve vyšších nadmořských výškách, kde je řídký vzduch.

Mód zobrazení uzamčen

Volbou „Zap.“ nebo „Vyp.“ zamkněte nebo odemkněte nastavení režimu zobrazení.

Zámek klávesnice

Když je funkce zámek klávesnice nastavena na „Zap.“, klávesnice bude zamknutá. Projektor lze ovšem ovládat dálkovým ovladačem. Výběrem možnosti „Vyp.“ bude možné znovu používat klávesnici.

Skrýt informace

Aktivací této funkce se skryje zpráva s informacemi.

• Vyp.: Volbou „Zap.“ skryjete zprávy s informacemi.
- Zap.: Volbou „Vyp.“ zobrazíte hlášení o „hledání“.

Barva pozadí

Touto funkci nastavite zobrazení modré, červené, zelené nebo šedé barvy, žádné barvy nebo obrazovky s logem, když není k dispozici žádný signál.

Nabídka Nastavení - Resetova vše

Resetovat OSD

Slouží k obnovení výchozích továrních nastavení nabídky OSD.

Obnovit výchozí

Slouží k obnovení výchozích hodnot všech nastavení.

POUŽÍVÁNÍ PROJEKTORU

Nabídka Sít'

Nabídka Network LAN

Stay sítě

Zobrazí stav sít'ového připojení (pouze pro čtení).

Port

Zobrazí adresu MAC (pouze pro čtení).

DHCP

Tato možnost slouží k aktivaci nebo deaktivaci funkce DHCP.

• Zap.: Projektor automaticky získá adresu IP z vaší sítě.
  • Vyp.: Slouží k ruční konfiguraci adresy IP, masky podsítě, brány a DNS.

Poznámka: Po ukončení OSD budou automaticky použity zadané hodnoty.

Adresa IP

Zobrazí adresu IP.

Maska podsítě

Zobrazí čiselnou masku podsítě.

Brána

Zobrazí výchozí bránu sítě připojené k projektoru.

DNS

Zobrazí číslo DNS.

Vynulovat (Reset)

Obnoví sít'ové parametry.

Ovládání projektoru prostřednictvím webového prohlížeče

1. Nastavení volby DHCP na „Zap.“ v projektoru povolíte serveru DHCP, aby automaticky přířadil adresu IP.
2. Spust'te webový prohlížeč ve vašem počítači a zadejte adresu IP projektoru („Sít’ > LAN > Adresa IP“).
3. Zadejte uživatelské jméno a heslo a klikněte na tlačítko „Přihlášení“. Zobrazí se webové rozhraní konfigurace projektoru.

Poznámka:

• Výchozí uživatelské jméno a heslo je „admin“.
• Postup uvedený v této části vychází z operačního systému Windows 7.

POUŽÍVÁNÍ PROJEKTORU

Přímé připojení počítače k projektoru\*

1. V projektoru nastavte volbu DHCP na „Vyp.“
2. Nakonfigurujte adresu IP, masku podsítě, bránu a DNS na projektoru („Sít' > LAN“).
3. V počítači otevřete stránku Centrum sít'ových připojení a sdílení a přířadte počítači stejné sít'ové parametry, jaké jsou nastaveny v projektoru. Kliknutím na tlačitko „OK“ uložte parametry.

1. Spustte webový prohlížeč ve vašem počítači a do adresního řádku zadejte adresu IP přiřazenou v kroku 3. Potom stiskněte tlačítko „Vstoupit“.

Vynulovat (Reset)

Obnoví všechny hodnoty parametrů sítě LAN.

Nabídka Network control

Crestron

Tuto funkci použijte k výběru síťové funkce (port: 41794).

Další informace najdete na webu http://www.crestron.com a www.crestron.com/getroomview.

Extron

Tuto funkci použijte k výběru síťové funkce (port: 2023).

PJ Link

Tuto funkci použijte k výběru síťové funkce (port: 4352).

AMX Device Discovery

Tuto funkci použijte k výběru síťové funkce (port: 9131).

Telnet

Tuto funkci použijte k výběru síťové funkce (port: 23).

HTTP

Tuto funkci použijte k výběru síťové funkce (port: 80).

POUŽÍVÁNÍ PROJEKTORU

Nabídka Nastavení Sít' Control Settings

Funkce LAN RJ45

Pro jednoduchost a snadné ovládání nabízí tento projektor řadu síťových funkcí a funkcí vzdálené správy. Funkce LAN/RJ45 umožňuje ovládat funkce projektoru prostřednictvím sítě, například vzdálená správa: Zapnutí/vypnutí, nastavení jasu a kontrastu. Rovněž umožňuje zjišťovat informace o stavu projektoru, například: Zdroj videa, ztlumení zvuku atd.

Terminálové funkce drátové místní sítě LAN

Tento projektor lze ovládat počítačem (notebookem) nebo jiným externím zařízením prostřednictvím portu LAN/RJ45 a kompatibilním s funkcemi Crestron / Extron / AMX (Device - Discovery) / PJLink.

• Crestron je registrovaná ochranná známka společnosti Crestron Electronics, Inc. v USA.
  • Extron je registrovaná ochranná známka společnosti Extron Electronics, Inc. v USA a dalších zemích.
• AMX je registrovaná ochranná známka společnosti AMX LLC v USA a dalších zemích.
• Značka PJLink je přihlášena k registraci jako obchodní známka a logo v Japonsku, USA a dalších zemích společností JBMIA.

Tento projektor podporuje specifikované příkazy ovladače Crestron Electronics a souvisejícího softwaru, například RoomView®.

http://www.crestron.com/

Tento projektor podporuje referenční přístroj(e) Extron.

http://www.extron.com/

Tento projektor podporuje AMX (Device Discovery).

http://www.amx.com/

Tento projektor podporuje všechny príkazy PJLink třídy 1 (verze 1.00).

http://pjlink.jbmia.or.jp/english/

Další podrobnosti o různých typech externích zařízení, která lze připojit k portu LAN/RJ45 a k dálkovému ovladači projektoru a také o souvisejících ovládacích přikazech, které podporují jednotlivá externí zařízení vám poskytne přímo technická podpora.

POUŽÍVÁNÍ PROJEKTORU

LAN RJ45

1. Připojte kabel RJ45 k portům RJ45 projektoru a počítače (notebooku).

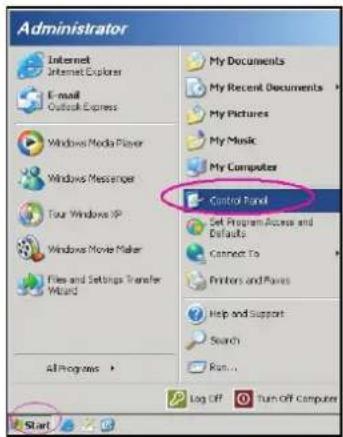

1. V počítači (notebooku) vyberte Start > Ovládací panely > Sít'ová připojení.

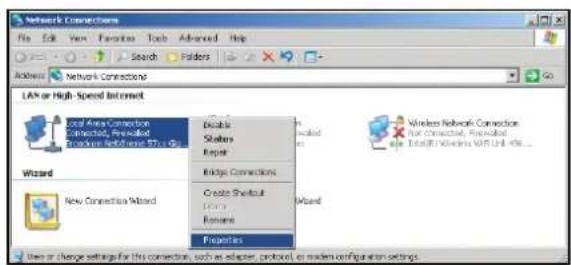

1. Klikněte pravým tlačítkem myši na položku Připojení k místní síti a vyberte položku Vlastnosti.

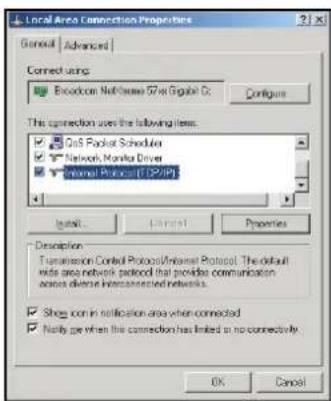

1. V okně Vlastnosti vyberte kartu Obecné a vyberte Protokol sitě Internet (TCP/IP).

1. Klikněte na „Vlastnosti“.

1. Zadejte adresu IP a masku podsítě a potom stiskněte „OK“.

1. Stiskněte tlačítko „Nabídka“ na projektoru.
2. V projektoru otevřete Sít' > LAN.

3. Zadejte následující parametry připojení:

4. DHCP: Vyp.

5. Adresa IP: 192.168.0.100
   – Maska podsítě: 255.255.255.0
6. Brána: 192.168.0.254

7. DNS: 192.168.0.1

8. Stisknutím „Vstoupit“ potvrd'te nastavení.

9. Spustte nainstalovaný webový prohlížeč, například Microsoft Internet Explorer s přehrávačem Adobe Flash Player 9.0 nebo vyšším.

10. Do adresního řádku zadejte následující adresu IP projektoru: 192.168.0.100.

1. Stiskněte tlačítko „Enter“.

Projektor je nastaven pro vzdálenou správu. Funkce LAN/RJ45 je zobrazena následujícím způsobem:

POUŽÍVÁNÍ PROJEKTORU

Stránka Informace

Kontaktovat IT telefonickou pomoc

RS232 prostřednictvím funkce Telnet

Existuje další způsob ovládání příkazy RS232, tzv. „RS232 prostřednictvím funkce TELNET“ pro rozhraní LAN/RJ45.

Stručná příručka pro „RS232 prostřednictvím funkce Telnet“

• V nabídce OSD projektoru vyhledejte a získejte adresu IP.

- Zkontrolujte, zda má notebook/PC přístup k webové stránce projektoru.

- Pokud bude funkce „TELNET“ odfiltrovávána notebookem/PC, zkontrolujte, zda je vypnuto nastavení „Brána firewall systému Windows“.

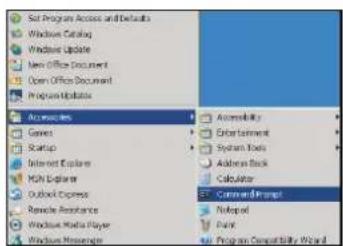

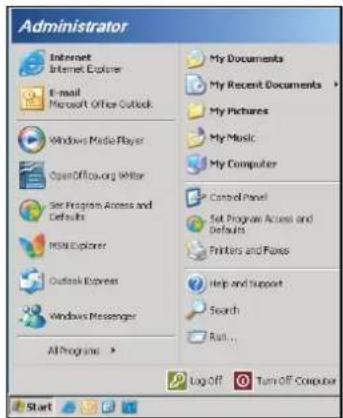

1. Vyberte Start > Všechny programy >Příslušenství > Příkazový řádek.

1. Zadejte příkaz v následujícím formátu:

- telnet ttt.xxx.yyy.zzz 23 (stiskněte klávesu „Vstoupit“)

- (ttt.xxx.yyy.zzz: Adresa IP projektoru)

1. Pokud je připraveno připojení Telnet a pokud uživatel může zadávat přikazy RS232, po stisknutí klávesy „Vstoupit“ bude přikaz RS232 funkční.

Specifikace pro „RS232 by TELNET“:

1. Telnet: TCP.
2. Port Telnet: 23 (podrobnosti vám poskytne servisní zástupce nebo technická podpora).
3. Nástroj Telnet: Windows „TELNET.exe“ (režim konzole).
4. Normální odpojení ovládání RS232-by-Telnet: Ukončete
5. Nástroj Windows Telnet bezprostředně poté, co je připraveno připojení TELNET.

– Omezení 1 pro ovládání Telnet: K dispozici je méně než 50 bajtů pro následné zatížení sítě aplikací ovládání Telnet.
– Omezení 2 pro ovládání Telnet: K dispozici je méně než 26 bajtů pro jeden kompletní příkaz RS232 pro ovládání Telnet.
– Omezení 3 pro ovládání Telnet: Minimální zpoždění dalšího přikazu RS232 musí být více než 200 (ms).

POUŽÍVÁNÍ PROJEKTORU

Nabídka Info

Nabídka Info

Zde jsou zobrazeny následující informace o projektoru:

• Regulační
• Seriové číslo
• Source
• Rozlišení
• Refresh Rate
• Mód zobrazení
• Režim napájení(Pohotovost)
• Životnost lampy
• Stav sítě
• Adresa IP
  • ID projektoru
• Filter Usage Hours
• Mód jasu
• FW Version

POUŽÍVÁNÍ PROJEKTORU

USB čtečka

Poznámka: Aby bylo možné použit funkci čtečky USB, musí být k projektoru připojen disk USB flash.

Podle následujících kroků přehrávejte v projektoru fotografie nebo soubory aplikace Office:

1. Připojte jeden konec napájecího kabelu k projektoru a druhý konec k elektrické zásuvce. Potom zapněte projektor stisknutím „☑” na panelu projektoru nebo na dálkovém ovladači. Viz „Připojení zdrojů k projektoru“ na stránce 15 a „Zapnutí“ na stránce 19.
2. Připojte disk USB flash k projektoru.
3. Stiskněte na klávesnici projektoru nebo Otevře se stránka čtečky USB.
   na dálkovém ovladači a vyberte možnost Čtečka USB.

1. Přejděte do nabídky USB a vyberte soubory čtečky USB: Foto nebo Office. Nebo vyberte volbu Nastavení a změňte nastavení pro fotografie nebo Office.

Podporovaný formát USB

Úložiště Typ zařízení Systém souborů Úroveň souborů a adresářů
USB USB Flash FAT16, FAT32, NTFS,	ExFAT	• Podporuje až 999 adresářů/souborů• Omezení délky názvu cesty je 100 znaků

Poznámka: Je podporována velikost USB úložiště do 64 GB.

Foto

Stisknutím ▶, ▶nebo vybeňe fotografii a potom stisknutím na klávesnice projektoru nebo dálkovém ovladači přejděte na ovládání prohlížeče fotografií.

POUŽÍVÁNÍ PROJEKTORU

Stisknutím ▶, ▶nebo vybeňe funkci ovládání na ploše a potom stisknutím na klávešnici projektoru nebo ☺ na dálkovém ovladači provedťe funkci ovládání.

Ikony a funkce ovládacích tlačítek jsou uvedeny v následující tabulce:

Ikona funkce Popis funkce
	Otočit fotografii o 90 stupňů
	Přiblížit nebo oddálit
	Otáčení při přiblíženíPřechod na předchozí nebo další stránku, když zmizí panel nástrojů (není podporováno při přiblížení)
	Obnovení výchozí velikosti fotografie (1x)
	Zobrazení fotografií v prezentaci
	Zobrazení informací o fotografii
(na dálkovém ovladači)	Přechod na předchozí nebo další stránku

Podporovaný formát fotografie

Formát obrázku Profil Barevný prostor Omezení velikosti
JPEG Základní úroveň		YUV400 8000*6000
		YUV420 8000*6000
		YUV422 8000*6000
		YUV440 8000*6000
		YUV444 8000*6000
	Progressive (Progresivní)	YUV400
		YUV420
		YUV422
		YUV440
		YUV444

• Doporučení: Omezení podporované velikosti prograsivního souboru BMP a JPG.
• Je podporováno rozlišení BMP do 1600x1200.
• Je podporováno rozlišení prograsivního JPEG do 1600x1200.

POUŽÍVÁNÍ PROJEKTORU

Office

Stisknutím ◀, ►nebo vybeře dokument a potom stisknutím na klávesnice projektoru nebo dálkovém ovladači přejděte na ovládání prohlížeče dokumentů.

na

Stisknutím ◀, nebo vybelle funkci ovládání na ploše a potom stisknutím na klávesnici projektoru nebo ☺ na dálkovém ovladači provedte funkci ovládání.

Ikony a funkce ovládacích tlačítek jsou uvedeny v následující tabulce:

Ikona funkce Popis funkce
		Přiblížit nebo oddálitPoznámka: Výchozí zvětšení je nastaveno systémem.
		Otáčení při přiblíženíPřechod na předchozí nebo další stránku, když zmizí panel nástrojů (není podporováno při přiblížení)
		Přizpůsobit výšce, přizpůsobit šířce nebo přizpůsobit ploše
strana: 1000 / 1000		Aktuální strana / stránek celkem
(na dálkovém ovladači)		Přechod na předchozí nebo další stránkuPřepnutí pracovního listu v aplikaci Excel

POUŽÍVÁNÍ PROJEKTORU

Podporovaný formát dokumentu

Formát souboru	Podporovaná verze	Stránky/řádky omezení	Omezení velikosti	Poznámka
Adobe PDF PDF 1.0	Až 1000 stránek/	soubor	až 75 MB -
	PDF 1.1
	PDF 1.2
	PDF 1.3
	PDF 1.4
MS Word British Word 95 Vzhledem k tomu,			až 100 MB Není podporován
		že prohlížeč Office nenačte všechny stránky souboru MS Word najednou, logicky existují omezení stránek a řádků
MS Excel British Excel 5, 95 Omezení řádků:		max. 595	až 15 MB Listy chráněné
		Excel 97, 2000, 2002, 2003	Omezení sloupců: max. 256	heslem nejsou podporovány
		Excel 2007 (.xlsx), 2010 (.xlsx)	List:až 100
		Office XP Excel	Poznámka: Výše uvedená omezení se nemohou objevit v jednom souboru Excel současně.
MS PowerPoint British PowerPoint 97 Až 1000 stránek/soubor			až 19 MB Není podporováno

Poznámka: Nejsou podporovány animace v souboru PowerPoint.

POUŽÍVÁNÍ PROJEKTORU

USB zobrazení

Poznámka: Funkce USB zrcadlení vyžaduje sdílené připojení z chytrého zařízení do projektoru.

Podle následujících pokynů můžete zrcadlit obrazovky svého chatrého zařízení do projektoru:

1. Připojte jeden konec napájecího kabelu k projektoru a druhý konec k elektrické zásuvce. Potom zapněte projektor stisknutím „☑” na panelu projektoru nebo na dálkovém ovladači. Viz „Připojení zdrojů k projektoru“ na stránce 15 a „Zapnutí“ na stránce 19.
2. Postupujte jedním z následujících způsobů:

Operační systém iOS:

a) Stiskněte na klávesnici projektoru nebo na dálkovém ovladači a vyberte možnost USB zobrazení. Otevře se stránka USB zobrazení.

b) Propojte projektor a chytré zařízení kabelem USB. Obrazovka vašeho chytrého zařízení se bude automaticky zrcadlit do projektoru.

Operační systém Android:

a) Stáhněte aplikaci HDCast Pro z webu Google Play a nainstalujte ji do svého chytrého zařízení.
b) Klepněte na Nastavení > Další a aktivujte USB sdílení ve svém chytrém zařízení.

Poznámka: Umístění funkce sdílení se může lišit podle vašeho chatrého zařízení.
c) Propojte projektor a chytré zařízení kabelem USB.
d) Spust'te aplikaci HDCast Pro ve svém chytrém zařízení a klepněte na ikonu HDCast Pro. Obrazovka vašeho chytrého zařízení se bude zrcadlit do projektoru.

• Je podporován operační systém Android verze 5.0 nebo vyšší a je doporučen čtyřjádrový procesor nebo vyšší.
  • Pro připojení zvuku mobilního obsahu je zapotřebí 3,5mm konektor sluchátek nebo reproduktor.
  • Funkce USB zobrazení nepodporuje aplikace s DRM (Digital Rights Management).
• Použijte výchozí kabelové příslušenství, které bylo dodáno s vaším chytrým zařízením.
• Chytrá zařízení, která podporují rozhraní USB typu C, nemusí podporovat funkci USB zobrazení. Funkce USB zobrazení využívá rozhraní USB 2.0.

Sít'ové zobrazení

Podle následujících pokynů můžete zrcadlit obrazovky svého chatrého zařízení do projektoru:

1. Připojte jeden konec napájecího kabelu k projektoru a druhý konec k elektrické zásuvce. Potom zapněte projektor stisknutím „ů“ na panelu projektoru nebo na dálkovém ovladači. Viz „Připojení zdrojů k projektoru“ na stránce 15 a „Zapnutí“ na stránce 19.
2. Stiskněte na-klávesnici projektoru nebo turn na dálkovém ovladači a vyberte možnost Sít'ové zobrazení. Otevře se stránka Sít'ové zobrazení.

1. V závislosti na operačním systému vyšeho mobilního zařízení otevřete App Store (iOS) nebo Google Play (Android) a nainstalujte aplikaci HDCast Pro do svého chytrého zařízení. Používáte-li notebook, stáhněte aplikaci HDCast Pro z webu www.optoma.com/hdcastpro.
2. Připojte hardwarový adaptér Wi-Fi dongle (volitelný) k projektoru.

3. Připojte své chytré zařízení nebo notebooku přes Wi-Fi k projektoru. Níže je uveden příklad parametrů připojení:

4. Sítový název (SSID) projektoru: HDCastPro_XXX

5. Heslo Wi-Fi: XXX

Poznámka: Sítový název SSID projektoru a heslo Wi-Fi se liší v závislosti na připojeném modulu Wi-Fi dongle.

1. Spust'te aplikaci HDCast Pro ve svém chytrém zařízení nebo notebooku a nakonfigurujte Sít'ová nastavení v režimu Konference pro vytvoření připojení k projektoru.
2. Připojte své chytré zařízení nebo notebook ke svému upřednostňovanému přístupovému bodu Wi-Fi jinému, než HDCast Pro_XXX.

POUŽÍVÁNÍ PROJEKTORU

Podporované funkce

Zařízení Funkce Omežení
Přenosný počítač Zrcadlení Windows	10	Poznámka: Není podporován režim rozšíření.
	Rozdělení obrazu
iOS Foto Zrcadlení obrazovky, AirPlay a		videoobsah nejsou podporovány
Android Zrcadlení Videoobsah není podporován

Požadavky na systém

Operační systém / položka Požadavek
Windows:
Procesor Dvoujádrový Intel Core i 2,4 GHz
Paměť DDR 4GB a větší
Grafická karta 256 MB paměti VRAM nebo více
Operační systém	Windows 7 / 8.0 / 8.1 / 10 nebo vyšší
Poznámka:Procesory ATOM a Celeron nejsou podporovány.Operační systém se startovací verzí není podporován.Režim rozšíření nemusí podporovat některé notebooky s operačním systémem Windows 10.
Mac:
Procesor	Dvoujádrový Intel Core i 1,4 GHz nebo výkonnějšíPoznámka: Počítače PowerPC nejsou podporovány.
Grafická karta Grafická karta Intel, nVIDIA nebo ATI s 64 MB paměti VRAM nebo vyšší
Operační systém	Mac OS X 10.11 nebo vyšší
Poznámka: Zkontrolujte, zda je operační systém aktuální.

POUŽÍVÁNÍ PROJEKTORU

Operační systém / položka Požadavek
iOS:

iOS iOS 10 nebo vyšší
Zařízení	Všechny modely iPhoneTM po iPhone 5
	Všechny modely iPadTM po iPad mini 2
Úložiště Alespoň 40 MB volného úložného prostoru

Android:

Phone/Pad Android 5.0 nebo vyšší s 1 GB paměti RAM
Rozlišení WVGA ~ 1080p
Procesor Čtyřjádrový nebo vyšší
Úložiště Alespoň 40 MB volného úložného prostoru

ÚDRŽBA

Výměna lampy

Projektor sám zjistí životnost lampy. Když se blíží konec životnosti lampy, na promítací ploše se zobrazí zpráva s upozorněním.

V takovém případě se obraťte na místního prodejce nebo servisní středisko a co nejdříve nechte lampu vyměnit. Před výměnou lampy se ujistěte, že se projektor v posledních 30 minutách chladil.

Varování: Je-li projektor namontován pod stropem, bud'te při otevírání krytu lampy opatrní. Při výměně lampy u stropní montáže doporučujeme použit ochranné brýle. Dejte pozor, aby z projektoru vypadly žádné uvolněné předměty.

Varování: Komora lampy je horká! Před výměnou lampy ji nechte ochladit!

Varování: K omezení rizika zranění neupustte modul lampy nebo nesahejte na žárovku lampy. Žárovka se může rozbít a způsobit zranění.

ÚDRŽBA

Výměna lampy (pokračování)

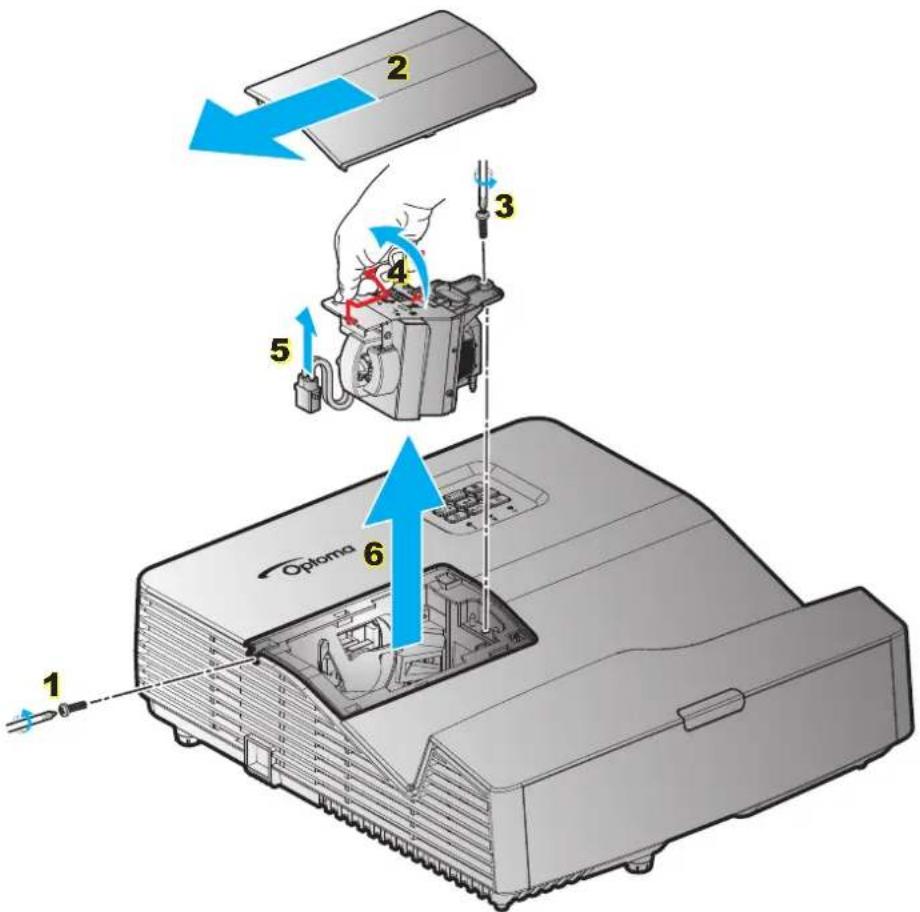

Postup:

1. Vypněte napájení projektoru stisknutím tlačítka „“ nědálkovém ovladači nebo na klávesnici projektoru.

2. Nechte projektor v posledních 30 minutách vychladit.

3. Odpojte napájecí kabel.

4. Odšroubujte šroubek na krytu. 1

5. Sejměte kryt. 2

6. Odšroubujte šroubek na modulu lampy. 3

7. Zvedněte rukojeť lampy. 4

8. Odpojte kabel lampy. 5

9. Opatrně vyjměte modul lampy. 6

10. Při výměně modulu lampy postupujte podle předchozích kroků, ale v opačném pořadí.

11. Zapněte projektor a vynulujte počítadlo lampy.

12. Vynulování lampy: (i) Stiskněte „Menu“ → (ii) Vyberte „Nastavení“ → (iii) Vyberte „Nastavení lampy“ → (iv) Vyberte „Vynulování lampy“ → (v) Vyberte „Ano“.

Poznámka:

- Šrouby na krytu lampy a na lampě nelze demontovat.

• Projektor nelze zapnout, pokud nebyl zpět na místo vrácen kryt lampy.

- Nedotýkejte se skleněné části lampy. Mastnota z rukou může způsobit prasknutí lampy. V případě náhodného dotyku očistěte modul lampy suchým hadříkem.

ÚDRŽBA

Instalace a čištění prachového filtru

Instalace prachového filtru

Poznámka: Prachové filtry jsou nezbytné/dodávány pouze ve vybraných regionech s nadměrnou prašností.

Čištění prachového filtru

Doporučujeme čistit prachový filtr každé tři měsíce. Je-li projektor používán v prašném prostředí, čistěte filtr častěji.

Postup:

1. Vypněte napájení projektoru stisknutím tlačítka „“ neđálkovém ovladači nebo na klávesnici projektoru.
2. Odpojte napájecí šnůru.
3. Opatrně vyjměte prachový filtr. 1
4. Prachový filtr vyčistěte nebo vyměňte. 2
5. Při instalaci prachového filtru postupujte podle předchozích kroků v opačném pořadí.

DODATEČNÉ INFORMACE

Kompatibilní rozlišení

Kompatibilita digitálního signálu

B0/zavedená synchronizace	B0/standardní synchronizace	B0/detailní synchronizace	B1/Režim video	B1/detailní synchronizace
720x400 při 70 Hz XGA přiWXGA: Nativní synchronizace: 640x480p při 60 Hz 720x480p při 60 Hz
640x480 při 60 Hz	1440x900 při 60 Hz	XGA: 1024x768 při 60 Hz	720x480p při 60 Hz	1280x720p při 60 Hz
640x480 při 67 Hz	1024x768 při 120 Hz	WXGA: 1280x800 při 60 Hz	1280x720p při 60 Hz	1366x768 při 60 Hz
640x480 při 72 Hz 1280x800 při 60 Hz 1920x1080i při 60 Hz 1920x1080i při 50 Hz
640x480 při 75 Hz 1280x1024 při 60 Hz 720(1440)x480i při 60 Hz 1920x1080p při 60 Hz
800x600 při 56 Hz 1680x1050 při 60 Hz 1920x1080p při 60 Hz
800x600 při 60 Hz 1280x720 při 60 Hz 720x576p při 50 Hz
800x600 při 72 Hz 1280x720 při 120 Hz 1280x720p při 50 Hz
800x600 při 75 Hz 1600x1200 při 60 Hz 1920x1080i při 50 Hz
1024x768 při 60 Hz 720(1440)x576i při 50 Hz
1024x768 při 70 Hz 1920x1080p při 50 Hz
1024x768 při 75 Hz 1920x1080p při 24 Hz
1280x1024 při 75 Hz 1920x1080p při 30 Hz

Kompatibilita analogového signálu

B0/zavedená synchronizace	B0/standardní synchronizace	B0/detailní synchronizace	B1/Režim video	B1/detailní synchronizace
720x400 při 70 Hz	XGApřiWXGA:	Nativní synchronizace:		1366x768 při 60 Hz
640x480 při 60 Hz	1440x900 při 60 Hz	XGA: 1024x768 při 60 Hz
640x480 při 67 Hz	1024x768 při 120 Hz	WXGA: 1280x800 při 60 Hz
640x480 při 72 Hz	1280x800 při 60 Hz
640x480 při 75 Hz	1280x1024 při 60 Hz
800x600 při 56 Hz	1680x1050 při 60 Hz
800x600 při 60 Hz	1280x720 při 60 Hz
800x600 při 72 Hz	1280x720 při 120 Hz
800x600 při 75 Hz	1600x1200 při 60 Hz
1024x768 při 60 Hz
1024x768 při 70 Hz
1024x768 při 75 Hz
1280x1024 při 75 Hz

DODATEČNÉ INFORMACE

Kompatibilita video True 3D

Rozlišení vstupu	Vstup HDMI 1.4a 3D	Frekvence vstupu
		1280x720P při 50 Hz Nahoře-a-dole
		1280x720P při 60 Hz Nahoře-a-dole
		1280x720P při 50 Hz Zhuštování snímků
		1280x720P při 60 Hz Zhuštování snímků
		1920x1080i při 50 Hz Vedle-sebe (napůl)
		1920x1080i při 60 Hz Vedle-sebe (napůl)
		1920x1080p při 24 Hz Nahoře-a-dole
		1920x1080p při 24 Hz Zhuštování snímků
	HDMI 1.3	1920x1080i při 50 Hz	Vedle-sebe (napůl) Režim SBS zap.
		1920x1080i při 60 Hz
		1280x720P při 50 Hz
		1280x720P při 60 Hz
		480i HQFS Formát 3D je Frame Sequential

Poznámka:

• Při 3D vstupu 1080p při 24 Hz musí DMD přehrávat s integrálním násobkem režimu 3D.
• Podpora NVIDIA 3DTV Play, pokud není účtován žádný patentový poplatek od společnosti Optoma. 1080i při 25 Hz a 720p při 50 Hz poběží na 100 Hz; ostatní 3D časování poběží na 120 Hz.
  • 1080p při 24 Hz poběží na 144 Hz.

DODATEČNÉ INFORMACE

Velikost obrazu a promítací vzdálenost

(XGA)

a b c d	w H g m P
Odchylka obrazu od středu objektivu k horní straně svislého obrazu (m)	Vzdálenost od středu objektivu k dolní straně projektoru (m)	Vzdálenost mezi stěnou (promítací plochou) a zadní stranou projektoru (m)	Úhlopříčka obrazu (palce)	Šířka velikosti obrazu Výška velikosti obrazu				Vzdálenost mezi stěnou (promítací plochou) a středem objektivu		Vzdálenost mezi stěnou (promítací plochou) a přední stranou projektoru (m)	Vzdálenost od horní strany projektoru k montážnímu otvoru (m)
				(palce) (m)	(palce) (m)	(stopy) (m)
0,218	0,0592	0,164	70	56,0	1,42	42,0	1,07	1,55	0,47	0,547	0,108
0,230	0,0592	0,191	74	59,2	1,50	44,4	1,13	1,64	0,50	0,574	0,108
0,249	0,0592	0,231	80	64,0	1,63	48,0	1,22	1,77	0,54	0,614	0,108
0,280	0,0592	0,299	90	72,0	1,83	54,0	1,37	1,99	0,61	0,682	0,108
0,311	0,0592	0,366	100	80,0	2,03	60,2	1,52	2,21	0,67	0,749	0,108

(WXGA)

a b c d	w H g m P
Odchylka obrazu od středu objektivu k horní straně svislého obrazu (m)	Vzdálenost od středu objektivu k dolní straně projektoru (m)	Vzdálenost mezi stěnou (promítací plochou) a zadní stranou projektoru (m)	Úhlopřicka obrazu (palce)	Šířka velikosti obrazu		Výška velikosti obrazu		Vzdálenost mezi stěnou (promítací plochou) a středem objektivu		Vzdálenost mezi stěnou (promítací plochou) a přední stranou projektoru (m)	Vzdálenost od horní strany projektoru k montážnímu otvoru (m)
				(palce) (m)	(palce) (m)	(stopy) (m)
0,201	0,0592	0,177	85	72,1	1,83	45,0	1,14	1,59	0,49	0,560	0,108
0,206	0,0592	0,188	87	73,8	1,87	46,1	1,17	1,63	0,50	0,571	0,108
0,213	0,0592	0,205	90	76,3	1,94	47,7	1,21	1,69	0,51	0,588	0,108
0,237	0,0592	0,262	100	84,8	2,15	53,0	1,35	1,87	0,57	0,645	0,108
0,261	0,0592	0,319	110	93,3	2,37	58,3	1,48	2,06	0,63	0,702	0,108
0,272	0,0592	0,348	115	97,5	2,48	60,9	1,55	2,15	0,66	0,731	0,108

(1080P)

a b c d	w H g m P
Odchylka obrazu od středu objektivu k horní straně svislého obrazu (m)	Vzdálenost od středu objektivu k dolní straně projektoru (m)	Vzdálenost mezi stěnou (promítací plochou) a zadní stranou projektoru (m)	Úhlopřicka obrazu (palce)	Šířka velikosti obrazu		Výška velikosti obrazu		Vzdálenost mezi stěnou (promítací plochou) a středem objektivu		Vzdálenost mezi stěnou (promítací plochou) a přední stranou projektoru (m)	Vzdálenost od horní strany projektoru k montážnímu otvoru (m)
				(palce) (m)	(palce) (m)	(stopy) (m)
0,187	0,0589	0,138	80	69,7	1,77	39,2	1,00	1,46	0,45	0,521	0,108
0,208	0,0589	0,188	89	77,6	1,97	43,6	1,11	1,63	0,50	0,571	0,108
0,211	0,0589	0,194	90	78,4	1,99	44,1	1,12	1,65	0,50	0,577	0,108
0,234	0,0589	0,249	100	87,2	2,21	49,0	1,25	1,83	0,56	0,632	0,108

DODATEČNÉ INFORMACE

DODATEČNÉ INFORMACE

Rozměry projektoru a stropní instalace

1. Abv se zabránilo poškození projektoru, použiite stropní držák Optoma.
2. Pokud chcete použít jinou soupravu pro montáž projektoru, ujistěte se, že použité šrouby splňují následující parametry:

- Typ šroubu: M4*3

- Minimální délka šroubu: 10mm

Jednotka: mm

Poznámka: Uvědomte si, že škody vzniklé nesprávnou montáží ruší platnost záruky.

Varování:

- Pokud zakoupíte stropní držák jiného výrobce, použijte šrouby správné velikosti. Velikost šroubu se bude lišit v závislosti na tloušťce montážní desky.

• Mezi stropem a spodní stranou projektoru musí být zachována mezera alespoň 10 cm.
• Neumístujte projektor v blízkosti zdroje tepla.

DODATEČNÉ INFORMACE

Kód IR dálkového ovládání

Tlačitko		Opakovat formát	Adresa Data				Potisk tlačitka	Popis
			Bajt 1	Bajt 2	Bajt 3	Bajt 4
Power F1 32 CD 81	7E						Zapnutí/ vypnutí	Stisknutím zapnete/vypnete projektor.
Spínač F1 32 CD 3E	C1 Spínač							Stisknutím tohoto tlačítka lze zapnout/vypnout režim USB myši.
Žádný obraz / ztlumení zvuku		F1 32 CD 8A 75						Stisknutím tohoto tlačítka lze skrýt / zobrazit obraz a vypnout / zapnout zvuk.
Blokováno		F1 32 CD 8B 74 Blokováno						Stisknutím tohoto tlačítka lze znehybnit obraz projektoru.
Ztlumit		F1 32 CD 92 6D						Stisknutím tohoto tlačítka lze dočasně vypnout / zapnout zvuk.
Levé klepnutí myší	L	F1	32	CD	CB	34	L	Slouží jako klepnutí levým tlačítkem myši.
Pravé klepnutí myší	R	F1	32	CD	CC	33	R	Slouží jako klepnutí pravým tlačítkem myši.
Čtyři směrové klávesy výběru		F2 32 CD	C6 39		Šipka nahoru			Tlačitka ▲ ▼ slouží k výběru položek nebo k úpravám výběru.
		F2 32 CD	C8 37		Šipka vlevo
		F2 32 CD	C9 36		Šipka vpravo
		F2 32 CD	C7 38 Šipka dolů
Vstoupit		F1	32	CD	C5/CA	3A / 35	Vstoupit	Potvrďte výběr položky.
Strana -		F2 32 CD	C2			Tří rozměry	Strana -	Stisknutím tohoto tlačítka posunete stránku dolů.

DODATEČNÉ INFORMACE

Tlačitko		Opakovat formát	Adresa Data				Potisk tlačitka	Popis
			Bajt 1	Bajt 2	Bajt 3	Bajt 4
Laser - - - - - Laser								Slouží jako laserové ukazovátko.
Strana + F2 32 CD C1 3E Strana +								Stisknutím tohoto tlačitka posunete stránku nahoru.
Sbihavost	- +	F2 32 CD 85 7A Sbihavost+						Stisknutím tohoto tlačitka lze upravit lichoběžníkové zkreslení obrazu způsobené nakláněním projektoru.
		F2 32 CD 84 7B Sbihavost-
Hlasitost	- +	F2 32 CD 8C 73 Hlasitost +						Stisknutím tohoto tlačitka lze zvýšit / snížit hlasitost.
		F2 32 CD 8F 70 Hlasitost -
Projekční poměr / 1	-	F1 32 CD 98 67					- / 1	• Stisknutím změníte poměr stran zobrazeného obrazu.• Slouží jako číslo „1“ na čiselné klávesnici.
Menu / 2		F1 32 CD 88 77 Menu / 2						• Stisknutím tohoto tlačitka zobrazíte nebo ukončíte nabídky OSD projektoru.• Slouží jako číslo „2“ na čiselné klávesnici.
Tři rozměry / 3		F1 32 CD 86 93 6C Tři rozměry / 3						• Stisknutím tohoto tlačitka ručně vyberte režim 3D, který odpovídá vašemu 3D obsahu.• Slouží jako číslo „3“ na čiselné klávesnici.
HDMI / 4		F1 32 CD 86 79 HDMI / 4						• Stisknutím tohoto tlačitka vyberete zdroj HDMI.• Slouží jako číslo „4“ na čiselné klávesnici.
VGA / 5		F1 32 CD D0 2F VGA / 5						• Stisknutím tohoto tlačitka vyberete zdroj VGA.• Slouží jako číslo „5“ na čiselné klávesnici.
Video / 6		F1 32 CD D1 2E Video / 6						• Stisknutím tohoto tlačitka vyberte zdroj kompozitního video.• Slouží jako číslo „6“ na čiselné klávesnici.
Uživatel1 / 7; Uživatel2 / 8; Uživatel3 / 9		F1 32 CD D2 Uživatel 2/8						• Tlačitka definovaná uživatelem. Viz stránka 41.• Slouží jako čísla „7“, „8“ a „9“ na čiselné klávesnici.
		F1 32 CD D4 2B Uživatel 3/9
Source		F1 32 CD C3 3C Source						Stisknutím tohoto tlačitka vyberte některý vstupní signál.
Mód jasu / 0	-	F1 32 CD 96 69					- / 0	• Stisknutím tohoto tlačitka se automaticky upravi jas obrazu pro dosažení optimálního kontrastu.• Slouží jako číslo „0“ na čiselné klávesnici.
Opakovaná synchronizace F1		32 CD C4 3B					Opakovaná synchronizace	Stisknutím tohoto tlačitka automaticky synchronizuje projektor se vstupním zdrojem.

DODATEČNÉ INFORMACE

Odstraňování problémů

Dojde-li k problémům s projektorem, říd'te se následujícími informacemi. Pokud problem přetrvává, kontaktujte prosím Vašeho lokálního distributora nebo servisní centrum.

Problémy s obrazem

Na promítací ploše se neobjevuje žádný obraz.

• Ujistěte se, že jsou všechny kabely a spojení správně a pevně připojeny, jak je popsáno v kapitole „Instalace“.
• Zkontrolujte, zda v konektorech nejsou ohnuty či odlomeny kolíky.
• Zkontrolujte, zda je projekční lampa správně nainstalovaná. Viz část „Výměna lampy“.

? Obraz je rozostřený

- Upravte podle potřeby zaostřovacím kroužkem.

- Ujistěte se, zda se promítací plocha nachází v požadované vzdálenosti od projektoru. (Viz strany 64-65).

Obraz se tähne, pokud je zobrazení v režimu 16:9 DVD.

• Když přehráváte anamorfní DVD nebo 16:9 DVD, projektor zobrazí nejlepší obraz ve formátu 16:9 na straně projektoru.
• Přehráváte-li titul ve formátu LBX, změňte formát projektoru pomocí nabídky zobrazené na ploše (OSD).
• Přehráváte-li titul ve formátu 4:3, změňte formát 4:3 v projektoru pomocí nabídky zobrazené na ploše (OSD).
• Na vašem DVD přehrávači nastavte formát zobrazení s poměrem stran 16:9 (široký).

- Projektor posuňte blíž nebo dál od promítací plochy.

- Stiskněte „Nabídka“ na panelu projektoru a přejděte na „Obrázek >Projekční poměr“. Vyzkoušejte různá nastavení.

Obraz má zešikmené boční okraje:

• Je-li to možné, změňte polohu projektoru tak, aby byl směřoval na střed promítací plochy a byl pod ní.
- Upravte nastavení pomocí „Obrázek > Geometrická korekce > H Keystone nebo Vertikální sbíhavost“ v nabídce OSD.

? Obraz je převrácený

- V nabídce OSD vyberte funkci „Nastavení > Projekce“ upravte směr obrazu.

? Rozmazaný dvojitý obraz

- Stisknutím tlačítka „3D“ a přepnutím na „Vyp.“ zabráníte rozmazanému dvojitému 2D obrazu.

DODATEČNÉ INFORMACE

Dva obrazy, formát vedle-sebe

- Stisknutím tlačítka „3D“ a přepnutím na „SBS“ správně zobrazíte vstupní signál HDMI 1.3 2D 1080i vedle-sebe.

? Obraz se nezobrazuje ve 3D

- Zkontrolujte, zda není vybitá baterie v 3D brýlich.

- Zkontrolujte, zda jsou 3D brýle zapnuté.

• Když je vstupní signál HDMI 1.3 2D (1080i vedle sebe), stiskněte tlačítko „3D“ a přepněte na „SBS“.

Jiné problémy

Projektor prestal reagovat na všechny ovládací prvky

- Pokus je to možné, projektor vypněte, odpojte napájecí kabel od sítě a počkejte nejméně 20 sekund.

Lampa vyhořela nebo praskla

Když lampa dospěje ke konci své životnosti, vyhoří nebo hlasitě praskne. Pokud se toto stane, projektor nelze zapnout, dokud lampa nebude vyměněna. Při výměně lampy postupujte podle pokynů v části „Výměna lampy“ na stránkách 59-60.

Problémy s dálkovým ovládáním

Nefunguje-li dálkové ovládání

• Zkontrolujte, zda je pracovní úhel dálkového ovládání v rozsahu ±15° vůči přijímači IR na projektoru.

- Mezi dálkovým ovládáním a projektorem nesmí být překážky. Postavte se do vzdálenosti 7 m od projektoru.

- Pokud jsou baterie vybité, vyměňte je.

Varovné indikátory

Když se rozsvítí nebo rozblikají výstražné indikátory (viz níže), projektor se automaticky vypne:

- Indikátor LED „LAMPA“ svítí červeně a pokud indikátor „Napájení/pohotovostní režim“ bliká červeně.

- Indikátor LED „TEPLOTA“ svítí červeně a pokud indikátor „Napájení/pohotovostní režim“ bliká červeně. Znamená to, že projektor je přehřátý. Za normálních okolností se může projektor znovu zapnout.

- Indikátor LED „TEPLOTA“ bliká červeně a pokud indikátor „Napájení/bezpečnostní režim“ bliká červeně.

Odpojte napájecí kabel od projektoru, počkejte 30 sekund a akci zopakujte. Pokud se výstražné indikátory znovu rozsvítí, požádejte o pomoc nejbližší servisní středisko.

DODATEČNÉ INFORMACE

Zprávy indikátorů LED

Message	Indikátor LED napájení	Indikátor LED napájení	Indikátor LED teploty	Indikátor LED lampy
	(Červený) (Modrá) (Červený) (Červený)
Pohotovostní stav (Vstupní napájecí šňůra)	Stále svítí
Zapnuto (zahřívání)		Bliká(0,5 sec nesvítí / 0,5 sec svítí)
Zapnuto a lampa svítí Stále svítí
Vypnutí (Chlazení)		Bliká(0,5 sec nesvítí / 0,5 sec svítí). Po vypnutí ventilátoru chlazení znovu svítí červeně.
Krátké shrnutí (100 sec)		Bliká(0,25 sec nesvítí / 0,25 sec svítí)
Chyba (lampa nefunguje) Bliká Stále svítí
Chyba (Závada ventilátoru) Bliká Bliká
Chyba (přehřívání) Bliká Stále svítí
Pohotovostní stav (Režim zahoření)		Bliká
Vypalování (zahřívání) Bliká
Vypalování (chlazení) Bliká

• Vypnutí:

- Upozornění na stav lampy:

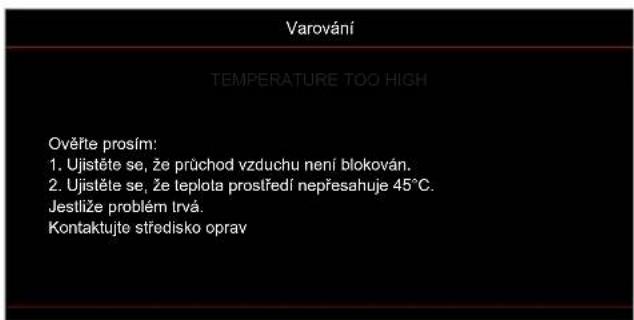

- Upozornění na stav teploty:

DODATEČNÉ INFORMACE

- Závada vent:

• Mimo rozsahu zobrazení:

- Varování při vypnutí:

- Bezpečnostní časový alarm:

DODATEČNÉ INFORMACE

Technické údaje

Optika Popis
Maximální rozlišení	- Frekvence videa až do 1080P- Frekvence grafiky až 1920x1080 při 60 Hz
Nativní rozlišení XGA/ WXGA/ 1080p
Objektiv Ruční ostření
Velikost obrazu (úhlopříčně)	- XGA: 70" ~ 100"- WXGA: 85" ~ 115"- 1080P: 80" ~ 100"
Vzdálenost promítání	- XGA: 0.472m ~ 0.675m- WXGA: 0.485m - 0.656m- 1080P: 0.446m - 0.558mPoznámka: Promítací vzdálenost od zrcadla (m).

Elektro Popis
Vstupy	- HDMI 1.4a- HDMI 1.4a + MHL (v2.2)- VGA-IN- Zvuk 3,5 mm
Výstupy	- VGA- Zvuk 3,5 mm- USB-A napájení 5 V/1 A
Control	- RJ45- RS232- USB myš / servis
Reprodukte barev 1073,4 millionů barev
Frekvence vykreslování	- Frekvence vodorovného vykreslování: 15,375 - 91,146 kHz- Frekvence svislého vykreslování: 24 - 85 Hz (120 Hz pro funkci 3D projektoru)
Zabudovaný reproduktor Ano, 16 W
Napájení 100-240V~, 50/60 Hz
Vstupní proud 3,3A

Rozměry a hmotnost Popis
Orientace při instalaci Přední, Zadní, Strop-nahoře, Zadní-nahoře
Rozměry 343 mm (Š) x 383 mm (H) x 96.5 mm (V) (bez nožek)
Hmotnost	3.9 ± 0,5 kg
Provozní prostředí	Provoz při teplotě 5 ~ 40°C , 10 až 85 % vlhkost (bez kondenzace)

Poznámka: Změny specifikací bez předchozího upozornění vyhrazeny.

DODATEČNÉ INFORMACE

Globální zastoupení Optoma

V případě potřeby servisních služeb nebo konzultace se obraťte na místní zastoupení firmy.

USA
