NÁVOD K OBSLUZE EliteDisplay E273m HP

Uživatelská příručka

HDMI, logo HDMI a High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC. Windows je registrovaná ochranná známka nebo ochranná známka společnosti Microsoft Corporation ve Spojených státech a/nebo dalších zemích.

Informace zde obsažené mohou být bez upozornění změněny. Veškeré záruky poskytované společností HP na produkty a služby jsou uvedeny ve výslovných prohlášeních o záruce, která doprovázejí jednotlivé produkty a služby. Žádná z informací uvedených v tomto dokumentu nezakládá právo na rozšířenou záruční lhůtu. Společnost HP není odpovědná za technické ani redakční chyby nebo opomenutí, jež tento dokument obsahuje.

Tato příručka popisuje funkce, které jsou společné většině modelů. Některé funkce nemusí být na vašem produktu dostupné. Pro přístup k nejnovější uživatelské příručce přejděte na stránku http://www.hp.com/support a vyberte svou zemi. Vyberte možnost

Vyhledejte svůj produkt a poté postupujte podle pokynů na obrazovce.

První vydání: Červenec 2017

Číslo dílu dokumentace: 926258-221

O této příručce

Tato příručka obsahuje informace o funkcích monitorů, o jejich nastavení, o používání softwaru a technické údaje monitorů.

⚠️ VAROVÁNÍ! Označuje nebezpečnou situaci, která, pokud jí nebude předejito, může mít za následek smrt nebo vážné zranění.
⚠ UPOZORNĚNÍ: Označuje nebezpečnou situaci, která, pokud jí nebude předejito, může mít za následek lehké nebo střední zranění.
DÜLEŽITÉ: Označuje informace, které jsou považovány za důležité, ale nevztahují se k nebezpečí (např. zprávy vztahující se k poškození majetku). Důležité informace upozorňují uživatele, že nedodržení postupu přesně podle popisu může vést ke ztrátě dat nebo poškození hardwaru či softwaru. Také obsahují základní informace vysvětlující daný koncept nebo vedoucí k dokončení úkolu.

POZNÁMKA: Obsahuje další informace, zdůrazňující nebo doplňující důležité body hlavního textu.

TIP: Nabízí užitečné rady pro dokončení úkolu.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Tento produkt obsahuje technologii HDMI.

Obsah

1 Začínáme .... 1

Důležité bezpečnostní informace 1

Vlastnosti a součásti produktu 2

Vlastnosti 2

Zadní a boční komponenty 3

Ovládací prvky na čelním panelu 5

Nastavení monitoru 6

Instalace podstavce monitoru 6

Připojení kabelů 7

Nastavení monitoru 12

Zapnutí monitoru 14

Instalace bezpečnostního kabelu 15

Montáž monitoru 15

Odstranění podstavce monitoru 16

Připevnění montážního držáku VESA 17

2 Používání monitoru 18

Software a nástroje 18

Informační soubor 18

Soubor Image Color Matching (Korekce Barev) 18

Instalace souborů INF a ICM 18

Instalace z optického disku (k dispozici ve vybraných oblastech) 18

Stažení z webu 19

Použití obrazovkové nabídky OSD (On-Screen Display) 19

Přiřazení funkčních tlačitek 20

Fotoaparát 21

Použití režimu automatického spánku 22

Nastavení režimu slabého modrého světla 22

3 Podpora a odstraňování problémů 23

Řešení obecných potíží 23

Použití funkce automatického nastavení (analogový vstup) 24

Optimalizace kvality obrazu (analogový vstup) 25

Uzamčení tlačítek 26

Kontakt zákaznické podpory 26

Příprava na volání technické podpory 26

Vyhledání sériového a produktového čísla 27

4 Údržba monitoru 28

Pokyny pro údržbu 28

Čištění monitoru 28

Přeprava monitoru 28

Dodatek A Technické údaje 29

Model 60,5 cm/23,8 palce 29

Model 68,5 cm/27 palců 30

Přednastavená rozlišení displeje 30

Modely 60,5 cm/23,8 palců a 68,5 cm/27 palců 30

Modely 60,5 cm/23,8 palců a 68,5 cm/27 palců .... 31

Spuštění uživatelských režimů 31

Funkce pro úsporu energie 31

Dodatek B Usnadnění 33

Podporované pomocné technologie 33

Kontakt zákaznické podpory 33

1 Začínáme

Důležité bezpečnostní informace

Součástí monitoru může být adaptér střídavého proudu a napájecí kabel. Pokud použijete jiný kabel, použijte pouze zdroj napájení a připojení vhodné pro tento monitor. Informace o správné sadě napájecího kabelu k použití s monitorem získáte v kapitole Důležité informace o produktu, která je součástí optického disku, nebo v sadě s dokumentací.

VAROVÁNÍ! Pro snížení rizika úrazu elektrickým proudem nebo poškození zařízení:

• Napájecí kabel zapojujte vždy do snadno přístupné zásuvky.
• Odpojte napájení z počítače vytažením napájecího kabelu ze zásuvky střídavého proudu.
• Je-li dodán napájecí kabel s tříkolíkovou zástrčkou, zapojte jej do uzemněné tříkolíkové zásuvky. Funkci zemnícího kolíku napájecího kabelu nevyřazujte – například připojením dvoukolíkového adaptéru. Zemnící kolík je důležitým bezpečnostním prvkem.

Z důvodu vlastního bezpečí nepokládejte nic na napájecí šňůry nebo kabely. Uspořádejte kabely tak, aby na ně nikdo nemohl náhodně šlápnout nebo o ně zakopnout. Netahejte za vodič ani za kabel. Kabel při odpojování ze zásuvky střídavého proudu držte za zástrčku.

Abyste snížili riziko vážného zranění, přečtěte si Příručku bezpečné a pohodlné obsluhy. V této příručce je popsáno správné uspořádání pracoviště, správná poloha těla a zdravotní a pracovní návyky pro uživatele počítačů. Příručku bezpečné a pohodlné obsluhy také poskytuje důležité informace týkající se elektrické a mechanické bezpečnosti. Příručku bezpečné a pohodlné obsluhy lze také nalézt na webu na adrese http://www.hp.com/ergo.

DÜLEŽITÉ: Z důvodu ochrany monitoru i počítače připojte všechny síťové šňůry počítače a jeho periferních zařízení (například monitoru, tiskárny, skeneru) k některému typu zařízení pro ochranu před přepětím, jako je například prodlužovací kabel nebo nepřerušitelný zdroj napájení (UPS). Ne všechny prodlužovací kabely poskytují ochranu před přepětím; prodlužovací kabely, které tuto ochranu nabízejí, musí nést zvláštní označení. Použijte prodlužovací kabel, jehož výrobce nabízí záruku ve formě výměny v případě poškození, abyste měli možnost zařízení v případě selhání přepětové ochrany vyměnit.

Jako podstavec pod váš monitor HP použijte vhodný nábytek odpovídajících rozměrů.

⚠️ VAROVÁNÍ! LCD monitory nevhodně umístěné na skříňkách, knihovnách, policích, stolcích, reproduktorech, bednách nebo vozících mohou spadnout a způsobit úraz.

Při rozvádění všech kabelů připojených k LCD monitoru je třeba dbát na to, aby za ně nebylo možné nechtěně zatáhnout, zachytit je nebo o ně zakopnout.

Celkový proudový odběr produktů připojených k zásuvce nesmí přesáhnout proudovou kapacitu příslušné zásuvky, a celkový proudový odběr produktů připojených ke kabelu nesmí přesáhnout proudovou kapacitu příslušného kabelu. Informace o proudovém odběru (AMPS nebo A) naleznete na štítku každého zařízení.

Monitor umístěte blízko zásuvky střídavého proudu, která je snadno přístupná. Monitor odpojujte pevným uchopením zástrčky a vytažením ze zásuvky střídavého proudu. Monitor nikdy neodpojujte tahem za kabel.

Zajistěte, aby nedošlo k pádu monitoru. Neumistujte jej na nestabilní plochu.

POZNÁMKA: Tento produkt je vhodný pro účely zábavy. Monitor s rozmyslem umístěte do kontrolovaného dobře osvětleného prostředí, aby nedošlo k rušení okolním světlem a jasnými povrchy, které mohou způsobit rušivé odrazy z obrazovky.

Vlastnosti a součásti produktu

Vlastnosti

Tato příručka popisuje funkce následujících monitorů:

• Úhlopříčka 60,5 cm (23,8 palců) s rozlišením 1920 x 1080, plus podpora zobrazení na celou obrazovku i pro nižší rozlišení; pro maximální velikost obrázků umožňuje změnu velikosti uživatelem při udržení původního poměru hran
• Úhlopříčka 68,5 cm (27 palců) s rozlišením 1920 x 1080, plus podpora zobrazení na celou obrazovku i pro nižší rozlišení; pro maximální velikost obrázků umožňuje změnu velikosti uživatelem při udržení původního poměru hran

Mezi vlastnosti monitoru patří následující:

• Matný panel s podsvícením diodami LED
- Skype pro firmy – certifikovaná automaticky otevíraná kamera a mikrofon pro online spolupráci (vybrané modely)
- Technologie širokoúhlého zobrazení, umožňující pohled z polohy vsedě nebo vestoje, nebo při pohybu ze strany na stranu
• Možnost naklápění
Otočný čep, umožňující otáčet panel monitoru z vodorovného do svislého režimu
• Možnosti nastavení otočení a výšky
Oddělitelný stojánek pro flexibilní instalaci panelu monitoru
- Videovstupy DisplayPort a VGA (kabely jsou součástí balení)
Jeden videovstup HDMI (High-Definition Multimedia Interface) (kabel není součástí dodávky)
- Rozbočovač USB 3.0 s jedním výstupním portem (připojuje se k počítači) a dvěma vstupními porty (připojení k zařízením USB)
Kabel USB BM na AM pro připojení rozbočovače USB monitoru ke konektoru USB na počítači (pouze model 23,8 palce)
Kabel USB CM na AM pro připojení rozbočovače USB monitoru ke konektoru USB na počítači (pouze model 27 palců)
Podpora funkce Plug and play, pokud ji podporuje operační systém
Slot pro bezpečnostní kabel na zadní straně monitoru pro volitelný bezpečnostní kabelový zámek
- Jednoduché nastavení a optimalizace zobrazení On-Screen Display (OSD) v několika jazycích
Nástroj HP Display Assistant pro úpravu nastavení monitoru a aktivaci funkcí ochrany proti krádeži
• Software Cyberlink YouCam
- Ochrana proti kopírování HDCP (High-bandwidth Digital Content Protection) na všech digitálních vstupech
- Software a optický disk s dokumentací (dodávaný ve vybraných oblastech s monitorem), který obsahuje ovladače monitoru a dokumentaci k produktu
Funkci úspory energie splňující požadavky na omezení spotřeby elektrické energie

POZNÁMKA: Informace o bezpečnosti a směrnicích naleznete v dokumentu Důležité informace o produktu dodaném na optickém disku (je-li součástí dodávky) nebo v sadě dokumentace. Chcete-li vyhledat aktualizace uživatelské příručky pro svůj produkt, navštivte stránku http://www.hp.com/support. Vyberte možnost Vyhledejte svůj produkt a poté postupujte podle pokynů na obrazovce.

Zadní a boční komponenty

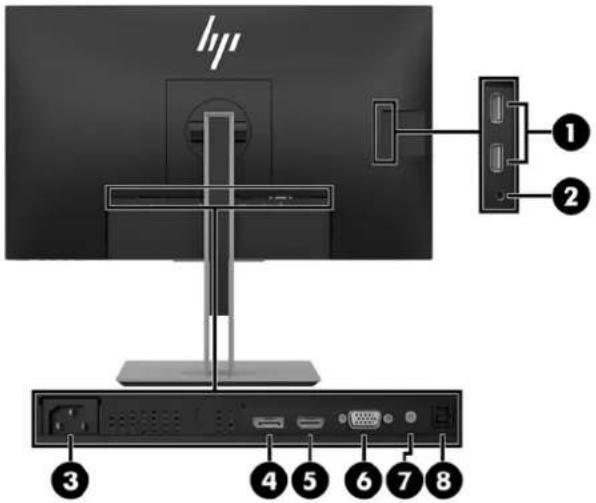

Model 23,8 palců

Součást Funkce
1 Porty USB (2) Umožňují připojení zařízení USB.
2 Konektor zvukového výstupu (pro sluchátka)	Slouží k připojení volitelných aktivních stereofonních reproduktorů, sluchátek, špuntů (sluchátek), náhlavní soupravy nebo zvukového kabelu televize.VAROVÁNÍ!Aby nedošlo k poškození sluchu, snižte před připojením sluchátek, špuntů (sluchátek) nebo náhlavní soupravy hlasitost. Další bezpečnostní informace najdete v Důležité informace o produktu dodaných s optickým diskem, pokud je součástí dodávky produktu.POZNÁMKA:Pokud ke sluchátkovému konektoru připojíte zařízení, reproduktory monitoru budou deaktivovány.
3 Zásuvka napájení Slouží k připojení napájecího kabelu.
4 Port DisplayPort Slouží k připojení kabelu DisplayPort ke zdrojovému zařízení.
5 Port HDMI Slouží k připojení kabelu HDMI ke zdrojovému zařízení.
6 Port VGA Slouží k připojení kabelu VGA ke zdrojovému zařízení.
7 Port zvukového vstupu Připojuje zvukový kabel do monitoru.
8 Výstupní port USB 3.0 Slouží k připojení kabelu USB Type-B ze zdrojového zařízení k monitoru.

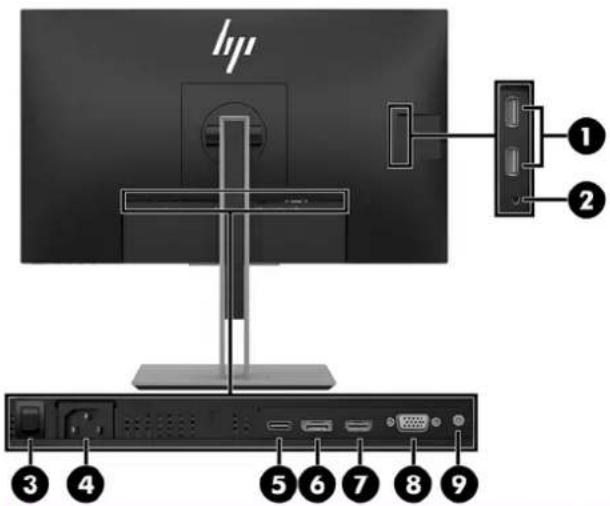

Model 27 palců

Součást Funkce

1 Porty USB (2) Umožňují připojení zařízení USB.

2 Konektor zvukového výstupu (pro sluchátka)

Slouží k připojení volitelných aktivních stereofonních reproduktorů, sluchátek, špuntů (sluchátek), náhlavní soupravy nebo zvukového kabelu televize.

VAROVÁNÍ! Aby nedošlo k poškození sluchu, snižte před připojením sluchátek, špuntů (sluchátek) nebo náhlavní soupravy hlasitost. Další bezpečnostní informace najdete v Důležité informace o produktu dodaných s optickým diskem, pokud je součástí dodávky produktu.

POZNÁMKA: Pokud ke sluchátkovému konektoru připojíte zařízení, reproduktory monitoru budou deaktivovány.

3 Hlavní vypínač napájení Vypíná veškeré napájení monitoru.

POZNÁMKA: Přepnutí vypínače do polohy Off (Vypnuto) způsobí, že monitor dosáhne nejnižšího stavu napájení v době, kdy se nepoužívá.

4 Zásuvka napájení Slouží k připojení napájecího kabelu.

5 Port USB Type-C Slouží k připojení kabelu USB CM-CM nebo CM-AM ze zdrojového zařízení k monitoru.

6 Port DisplayPort Slouží k připojení kabelu DisplayPort ke zdrojovému zařízení.

7 Port HDMI Slouží k připojení kabelu HDMI ke zdrojovému zařízení.

8 Port VGA Slouží k připojení kabelu VGA ke zdrojovému zařízení.

9 Port zvukového vstupu Připojuje zvukový kabel do monitoru.

Ovládací prvky na čelním panelu

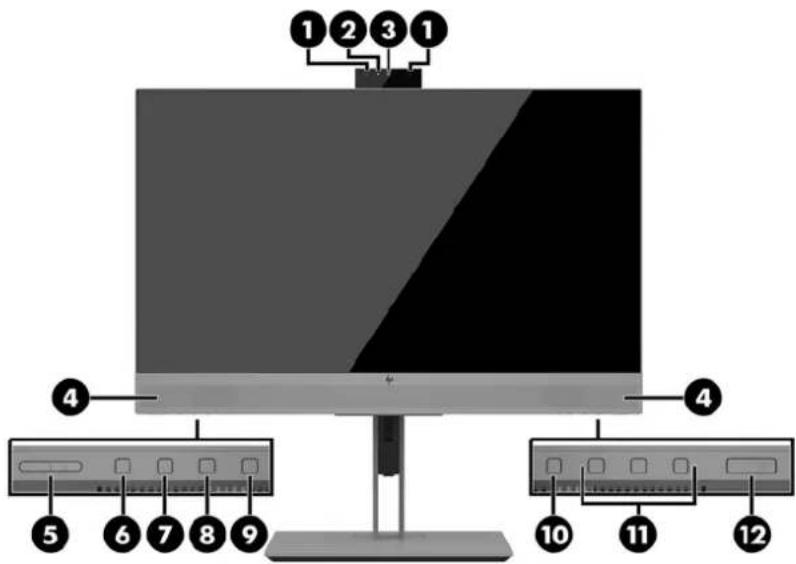

Modely 23,8 cm a 27 palců

Součást Funkce
1 Mikrofony kamery Umožňují účastnit se videokonferencí.
2 Kontrolka fotoaparátu On (Zapnuto): Kamera je používána.
3 Objektiv kamery Přenáší váš obraz ve videokonferenci.
4 Reproduktory Přenášejí zvuk ze vstupu pro zvuk.
5	Tlačitko +/- (plus/minus)	Stiskněte pro zvýšení (+) nebo snížení (-) hlasitosti reproduktoru.
6 Tlačitko Přijmout/Volat Stiskněte pro přijetí nebo uskutečnění hovoru.Při telefonování se rozsvítí zelená kontrolka.V případě příchozího hovoru zelená a červená kontrolka blikají.
7 Tlačitko Ztlumeni mikrofonu	Stisknutím ztlumíte nebo aktivujete mikrofon kamery.Pokud je mikrofon ztlumený, rozsvítí se žlutá kontrolka.
8 Tlačitko Ztlumení reproduktoru	Stisknutím ztlumíte nebo aktivujete reproduktory.Pokud jsou reproduktory ztlumené, rozsvítí se žlutá kontrolka.
9 Tlačitko Odmítnout/Zavěsit Stisknutím zamítnete nebo ukončíte hovor.V případě příchozího hovoru zelená a červená kontrolka blikají.
10 Tlačitko Nabídka Stisknutím otevřete nabídku OSD, vyberte z nabídky OSD položku nebo nabídku zavřete. Když je otevřená nabídka OSD, nad tlačítkem Nabídka se aktivuje indikátor.

11 Funkční tlačitka Tato tlačitka slouží k procházení nabídky OSD v závislosti na kontrolkách nad tlačitky, které se aktivují při otevření nabídky OSD.

Modely 23,8 cm a 27 palců

Součást Funkce

POZNÁMKA: Funkční tlačítka v nabídce OSD můžete překonfigurovat pro rychlý výběr nejčastěji používaných operací. Více informací naleznete v kapitole Přírazení funkčních tlačítek na stránce 20.

12 Tlačitko Napájení Stisknutím tlačitka monitor zapnete nebo vypnete. Když je monitor zapnutý, kontrolka napájení nad hlavním vypínačem svítí.

POZNÁMKA: Chcete-li zobrazit simulátor nabídky OSD, navštivte knihovnu HP Customer Self Repair Services Media Library na adrese http://www.hp.com/go/sml.

Nastavení monitoru

Instalace podstavce monitoru

DÜLEŽITÉ: Nedotýkejte se povrchu LCD panelu, mohlo by to vést k jeho poškození. Tlak na panel může mít za následek nerovnoměrnost barev nebo změnu orientace tekutých krystalů. Pokud k tomu dojde, obrazovka se do normálního stavu sama nevrátí.

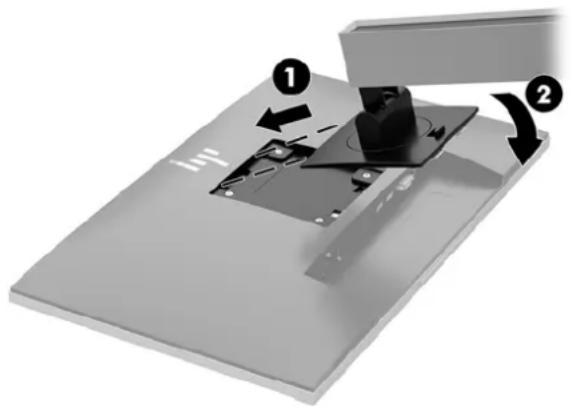

1. Umístěte monitor displejem dolů na rovný povrch, pokrytý čistou, suchou látkou.
2. Zasuňte horní část montážní desky na podstavec pod horní patku výřezu v zadní části panelu (1).
3. Spustte spodní část montážní desky podstavce do výřezu, až zacvakne na místo (2).
4. Západka zaskočí po zajištění podstavce do správné polohy.

POZNÁMKA: Monitor je dodáván s vybranými kabely. Ne všechny kabely uvedené v této části jsou dodávány s monitorem.

1. Umístěte monitor na vhodné a dobře větrané místo v blízkosti počítače.

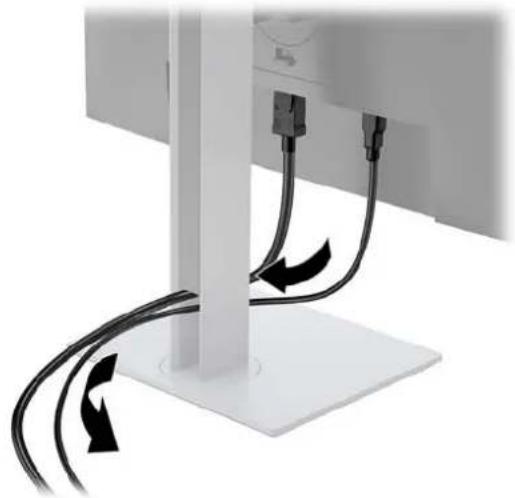

2. Kabely před připojením protáhněte otvorem pro vedení kabelů uprostřed podstavce.

1. Připojte videokabel.

POZNÁMKA: Monitor automaticky zjistí, které vstupy mají platné video signály. Vstupy můžete vybrat stiskem tlačítka Nabídka pro přístup k obrazové nabídce OSD (On-Screen Display) a výběrem položky Input Control (Ovládání vstupu).

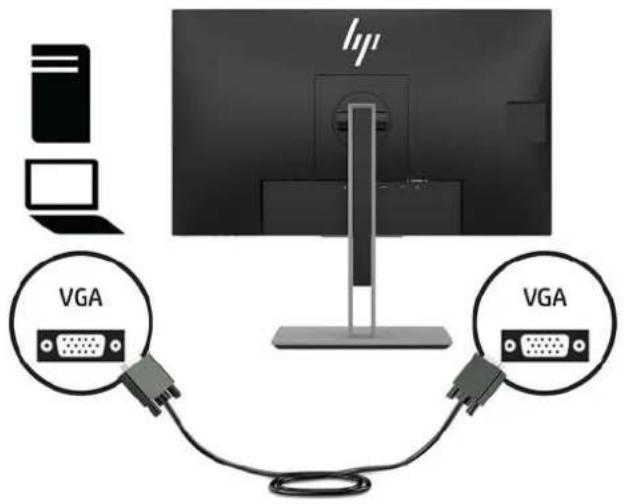

- Jeden konec kabelu VGA připojte ke konektoru VGA na zadní straně monitoru a druhý konec ke konektoru VGA ve zdrojovém zařízení.

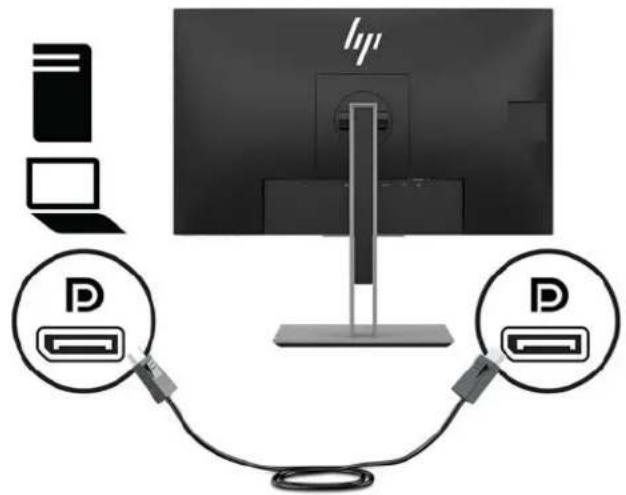

- Připojte jeden konec kabelu DisplayPort k portu DisplayPort IN na zadní straně monitoru a druhý konec k portu DisplayPort zdrojového zařízení.

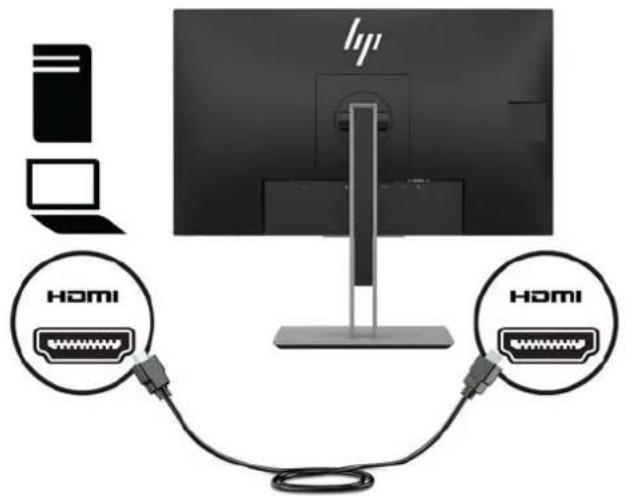

- Připojte jeden konec kabelu HDMI (není součástí dodávky) k portu HDMI na zadní straně monitoru a druhý konec k portu HDMI zdrojového zařízení.

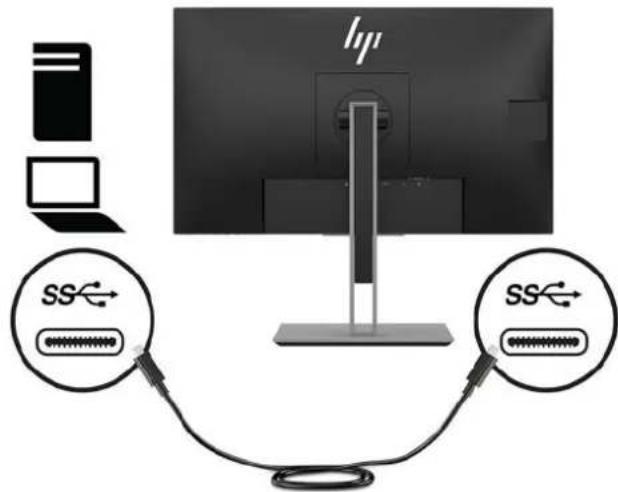

1. Připojte kabel USB CM na CM (není součástí dodávky) k portu USB Type-C. Poté připojte konektor Type-M kabelu do portu USB pro příchozí data na zdrojovém zařízení.

POZNÁMKA: Kabel USB CM na CM poskytuje napájení až do 15 W (5 V, 3 A).

1. Kabel USB pro odchozí připojení zapojte na zadní straně monitoru (nabízí prénosy dat pro zobrazení portů USB Type-A.

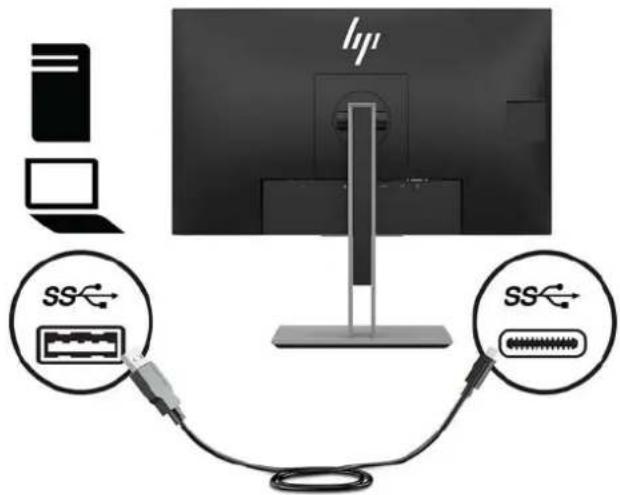

- Připojte konektor Type-C USB kabelu pro odchozí data do portu USB pro odchozí data na zadní straně monitoru. Poté připojte konektor Type-A kabelu do portu USB pro příchozí data na zdrojovém zařízení (pouze u modelu 27 palců).

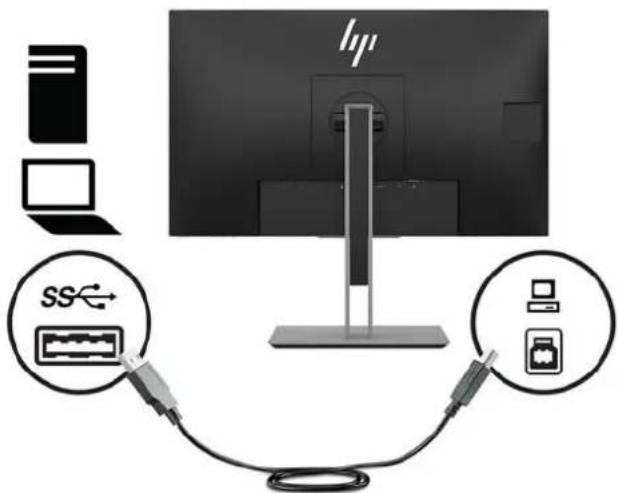

1. Připojte konektor typu B kabelu pro odchozí data do portu USB pro odchozí data na zadní straně monitoru. Poté připojte konektor Type A kabelu ke vstupnímu portu zdrojového zařízení. (pouze model 23,8 palce)

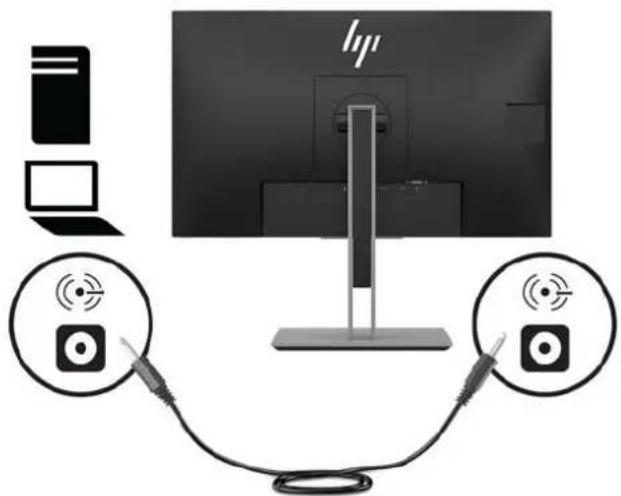

1. Chcete-li povolit zvuk z reproduktorů monitoru, připojte jeden konec audiokabelu (není součástí dodávky monitoru) ke konektoru zvukového vstupu na monitoru a druhý konec ke konektoru zvukového výstupu ve zdrojovém zařízení.

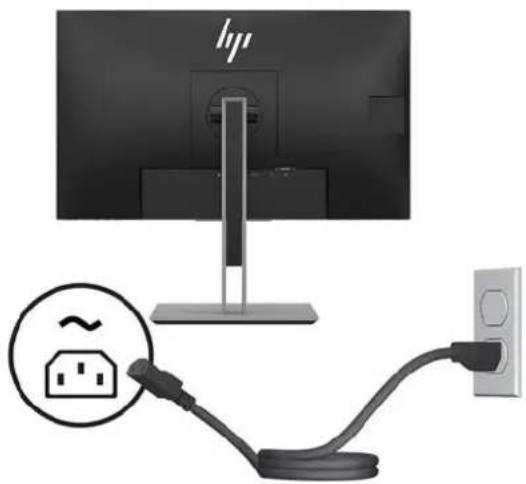

1. Jeden konec napájecího kabelu připojte k napájecímu konektoru umístěnému na zadní straně monitoru a druhý konec do zásuvky střídavého proudu.

⚠️ VAROVÁNÍ! Pro snížení rizika úrazu elektrickým proudem nebo poškození zařízení:

Nevyřazujte zemnicí kolík napájecího kabelu. Zemnicí kolík plní důležitou bezpečnostní funkci.

Napájecí kabel připojte pouze do uzemněné a kdykoliv volně přístupné zásuvky střídavého proudu.

Odpojte napájení ze zařízení vytažením napájecího kabelu ze zásuvky střídavého proudu.

Z důvodu vlastního bezpečí nepokládejte nic na napájecí šňůry nebo kabely. Uspořádejte kabely tak, aby na ně nikdo nemohl náhodně šlápnout nebo o ně zakopnout. Netahejte za vodič ani za kabel. Při odpojování napájecího kabelu ze zásuvky střídavého proudu jej uchopte za zástrčku.

Nastavení monitoru

1. Panel monitoru nakloňte dopředu nebo dozadu tak, abyste jej měli pohodlně v úrovni očí.

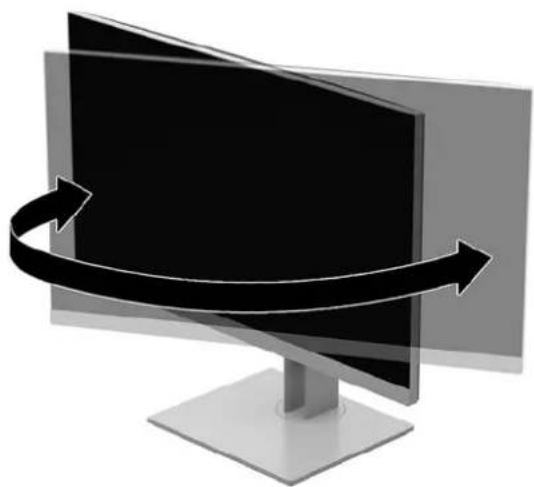

1. Nejvhodnější úhel pohledu nastavte natočením panelu monitoru vlevo nebo vpravo.

1. Upravte výšku monitoru tak, aby se vám pohodlně pracovalo. Horní hrana panelu monitoru by neměla být výše než úroveň očí. Pro uživatele s dioptrickými brýlemi může být pohodlnější umístit monitor nízko a sklopit jej dozadu. Upravujte polohu monitoru v závislosti na tom, jak měníte polohu těla v průběhu pracovního dne.

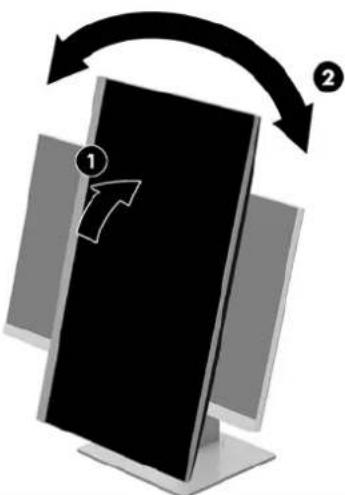

1. Pro přizpůsobení panelu monitoru své aplikaci jej otočte z vodorovné polohy do svislé.

a. Nastavte panel monitoru do nejvyšší polohy a co nejvíce jej sklopte dozadu (1).

b. Panel monitoru otočte o 90° z vodorovné do svislé orientace po směru hodinových ručiček nebo proti směru hodinových ručiček (2).

⚠ UPOZORNĚNÍ: Pokud monitor není při otáčení v nejvyšší poloze a co nejvíce sklopený, přijde spodní pravý roh monitoru do kontaktu se základnou, což může způsobit poškození monitoru.

POZNÁMKA: Chcete-li zobrazit informace na obrazovce v režimu na výšku, můžete si nainstalovat software HP Display Assistant, který je součástí optického disku se software a dokumentací nebo který si můžete stáhnout z www.hp.com/support. Polohu nabídky OSD lze též otočit do polohy na výšku. Pro otočení nabídky OSD ji zpřístupněte stisknutím tlačítka Nabídka na předním panelu, výběrem možnosti Nastavení OSD v nabídce a poté výběrem možnosti Otáčení OSD.

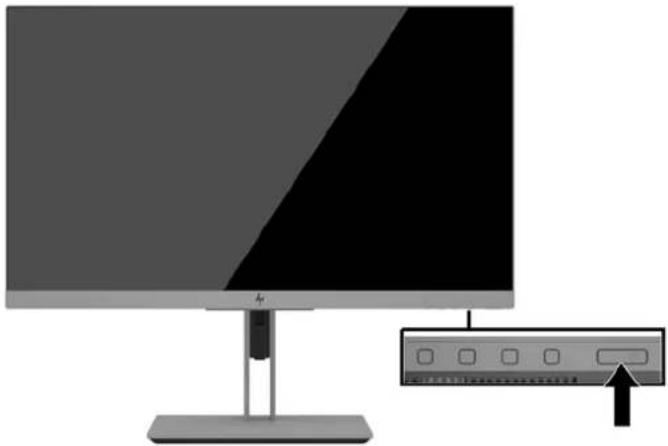

Zapnutí monitoru

1. Stisknutím tlačítka napájení zapněte počítač.
2. Monitor zapněte stisknutím tlačítka napájení na jeho zadní straně.

⚠ UPOZORNĚNÍ: Pokud se na monitoru 12 nebo více hodin trvalé nečinnosti zobrazuje stále stejný statický obraz, může dojít k jeho poškození vypálením obrazu. Abyste předešli poškození obrazovky vypálením, měli byste monitor při dlouhé době nečinnosti vypnout či aktivovat spořič obrazovky. U všech obrazovek LCD může dojít ke stavu uchování obrazu. Na poškození typu vypáleného obrazu na monitoru se nevztahuje záruka.

POZNÁMKA: Pokud stisknutí tlačítka napájení nemá žádný účinek, je možné, že je zapnuta funkce Power Button Lockout (Uzamčení tlačítka napájení). Tuto funkci vypnete, když stisknete a přidržíte tlačítko napájení monitoru po dobu 10 sekund.

POZNÁMKA: V nabídce OSD můžete vypnout kontrolku napájení. Stiskněte tlačítko Nabídka na přední straně monitoru a vyberte možnosti Power Control (Řízení napájení) > Power LED (Kontrolka napájení) > Off (Vypnout).

Po zapnutí monitoru je po dobu pěti sekund zobrazena zpráva o jeho stavu. Zpráva zobrazí informaci, který vstup je aktuálně aktivním signálem, stav nastavení zdroje automatického zapínání (zapnuto nebo vypnuto; ve výchozím nastavení je zapnuto), aktuální přednastavené rozlišení obrazovky a doporučené přednastavené rozlišení obrazovky.

Monitor automaticky kontroluje signálové vstupy, zda je na nich aktivní vstup, a tento vstup zobrazuje.

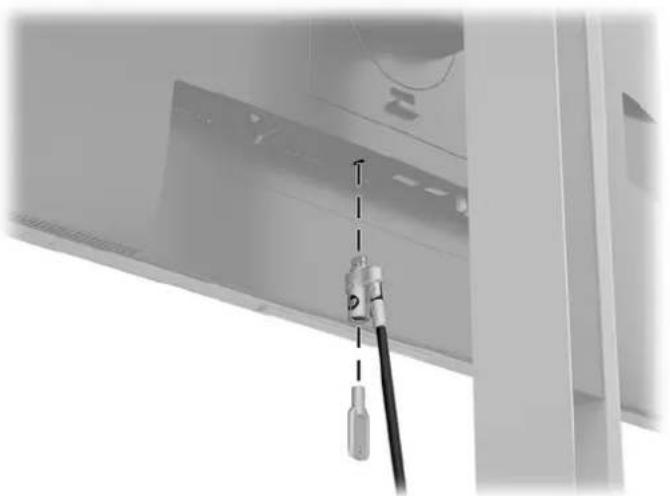

Instalace bezpečnostního kabelu

Monitor můžete k pevnému objektu připevnit pomocí volitelného bezpečnostního kabelu, který je dostupný u společnosti HP.

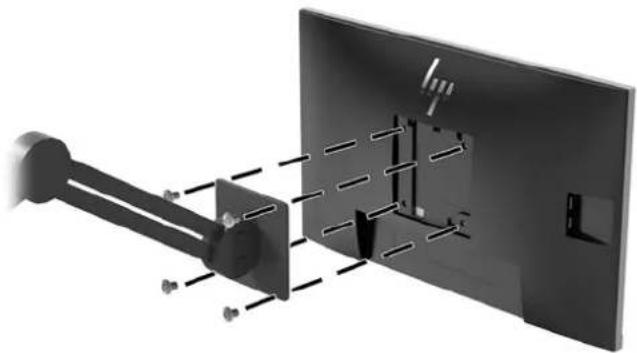

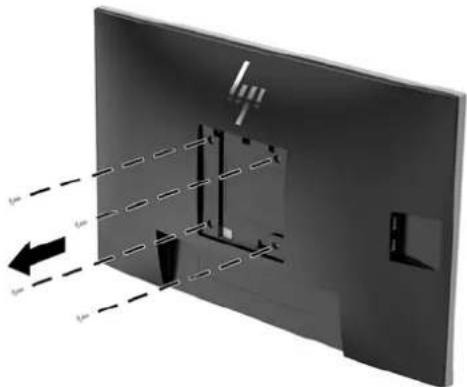

Monitor může být připevněn na zed', otočné rameno nebo jiná upevňovací zařízení.

POZNÁMKA: Toto zařízení by mělo podporovat konzolu pro montáž na zed', uvedenou v UL nebo CSA.

UPOZORNĚNÍ: Tento monitor je vybaven montážními otvory s roztečí 100 mm dle průmyslové normy VESA. Pro uchycení montážního řešení jiného výrobce k panelu monitoru použijte čtyři šrouby s průměrem 4 mm, stoupáním závitu 0,7 a délkou 10 mm. Delší šrouby mohou panel monitoru poškodit. Je nutné ověřit, zda je montážní řešení daného výrobce v souladu s normou VESA a zda je dimenzováno pro hmotnost zobrazovacího panelu monitoru. Pro dosažení nejlepšího výsledku je důležité použit napájecí kabel a videokabel dodávané s monitorem.

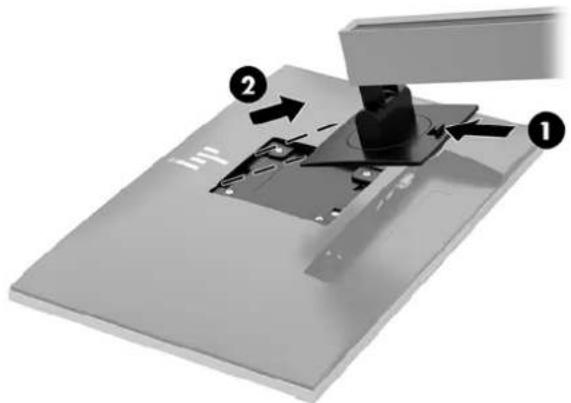

Odstranění podstavce monitoru

Stojan lze od obrazovky monitoru odebrat, aby bylo možné panel monitoru pripevnit na zed', otočné rameno nebo na jiné zařízení.

UPOZORNĚNÍ: Než s demontáží monitoru začnete, ujistěte se, zda je vypnutý a zda jsou odpojeny všechny kabely.

1. Odpojte a odstraňte z monitoru všechny kabely.
2. Umístěte monitor displejem dolů na rovný povrch, pokrytý čistou, suchou látkou.
3. Zatlačte na západku poblíž středu spodní strany monitoru (1).
4. Spodní stranou podstavce otáčejte nahoru, dokud montážní deska neodkryje výřez v panelu (2).
5. Vysuňte podstavec z výřezu.

Připevnění montážního držáku VESA

1. Odšroubujte čtyři šrouby z otvorů VESA umístěných na zadní stěně panelu monitoru.

1. Pomocí čtyř šroubů, které byly vyjmuty z otvorů VESA na zadní stěně panelu monitoru připevněte montážní desku na zed' nebo otočné rameno podle svého výběru.

2 Používání monitoru

Software a nástroje

Optický disk, pokud je dodán s monitorem, obsahuje soubory, které můžete nainstalovat do počítače. Pokud nemáte optickou jednotkou, můžete soubory stáhnout z adresy http://www.hp.com/support.

• Soubor INF (Informace)
Soubory ICM (Image Color Matching) (jeden pro každý zkalibrovaný barevný prostor)
• Software HP Display Assistant

Informační soubor

Soubor INF definuje prostředky monitoru používané operačními systémy Windows® k zajištění kompatibility s grafickým adaptérem počítače.

Tento monitor je kompatibilní s funkcí Plug and Play operačního systému Microsoft Windows, proto bude správně fungovat i bez instalace souboru INF. Kompatibilita monitoru s funkcí Plug and Play vyžaduje, aby byla grafická karta počítače kompatibilní se standardem VESA DDC2 a aby byl monitor připojen přímo ke grafické kartě. Funkce Plug and Play nebude funkční, pokud bude monitor připojen přes samostatné konektory typu BNC nebo distribuční vyrovnávací paměti či krabice.

Soubor Image Color Matching (Korekce Barev)

Soubory ICM jsou datové soubory, které spolu s grafickými programy slouží ke konzistentnímu prěnosu barev z obrazovky monitoru do tiskárny a ze skeneru do obrazovky monitoru. Tento soubor je aktivován grafickými programy, které tuto funkci podporují.

POZNÁMKA: Profil barev ICM je napsán tak, aby vyhovoval specifikaci International Color Consortium (konsorcium ICC) pro formát profilu.

Instalace souborů INF a ICM

Po zjištění, co musíte aktualizovat, použijte k instalaci soubory jednu z následujících metod.

Instalace z optického disku (k dispozici ve vybraných oblastech)

Instalace souborů INF a ICM do počítače z optického disku:

1. Vložte optický disk do optické jednotky počítače. Zobrazí se nabídka optického disku.
2. Prohlédněte si soubor HP Monitor Software Information (Informace o softwaru pro monitory HP).
3. Zvolte položku Instalovat software ovladače monitoru.
4. Postupujte podle pokynů na obrazovce.
5. Zkontrolujte, zda se v ovládacím panelu Zobrazení systému Windows objeví správné hodnoty rozlišení a obnovovacích frekvencí.

Stažení z webu

Pokud nemáte k dispozici počítač nebo zdrojové zařízení s optickou jednotkou, můžete si nejnovější verzi souborů INF a ICM stáhnout z webových stránek podpory monitorů HP.

1. Přejděte na stránku http://www.hp.com/support.
2. Vyberte možnost Software a ovladače.
3. Postupujte podle pokynů na obrazovce, vyberte svůj monitor a stáhněte si software.

Použití obrazovkové nabídky OSD (On-Screen Display)

Nabídku OSD lze použít k úpravě obrazu na obrazovce monitoru podle vašich preferencí. K nastavení můžete získat přístup v nabídce OSD pomocí tlačítek na panelu monitoru.

Pro prístup k nabídce OSD a provedení úprav postupujte následujícím způsobem:

1. Není-li monitor dosud zapnutý, zapněte jej stisknutím tlačítka napájení.
2. Pro přístup k nabídce OSD stiskněte jedno ze čtyř tlačítek na panelu, čímž je aktivujete. Nabídku OSD pak otevřete stisknutím tlačítka Nabídka.
3. Pro pohyb v nabídce, výběr a nastavení možností nabídky použijte tři funkční tlačítka. Popisy tlačítek na obrazovce se liší v závislosti na tom, která nabídka či podnabídka je aktivní.

Následující tabulka uvádí výběr nabídky v hlavní nabídce OSD.

Hlavní nabídka Popis
Brightness (Jas) Slouží k nastavení úrovně jasu obrazovky. Výchozí nastavení výrobce je 90.
Contrast (Kontrast) Nastaví úroveň kontrastu obrazovky. Výchozí nastavení výrobce je 80.
Color Control (Ovládání barev)	Slouží k výběru a nastavení barev na obrazovce.
Input Control (Ovládání vstupu)	Slouží k výběru video signálu.
Image Control (Nastavení zobrazení)	Nastavuje obraz na obrazovce.
Audio Control (Ovládací prvky zvuku)	Upravte nastavení zvuku.
Power Control (Ovládání napájení)	Slouží k úpravě nastavení napájení.
Menu Control (Ovládání nabídky)	Slouží k nastavení nabídky OSD a ovládání funkčních tlačítek.
Management (Správa)	Slouží k úpravě nastavení DDC/Cl, nastavení jazyka a obnovení všech nastavení nabídky OSD na výchozí nastavení výrobce a k výběru jazyka.
Information (Informace) Slouží k volbě, které důležité informace o monitoru se mají zobrazit.
Exit (Konec) Vystoupí z obrazovky nabídky OSD.

Přiřazení funkčních tlačítek

Stisknutím kteréhokoli ze čtyř tlačítek čelního panelu se aktivují tlačítka a zobrazí se ikony nad tlačítky. Ikony výchozího továrního nastavení jsou zobrazeny níže.

1 Nabídka Otevře obrazovkovou nabídku OSD (On-Screen Display).
2 Informace(funkční tlačítko 3 – lze přířadit)	Pro digitální vstup otevírá nabídku Informace.Pro vstup VGA, spustí toto tlačítko funkci automatických úprav, která provede optimalizaci obrazu na obrazovce.
3 Režim zobrazení(funkční tlačítko 2 – lze přířadit)	Upraví monitor na pohodlné zobrazení světla.
4 Další aktivní vstup(funkční tlačítko 1 – lze přířadit)	Slouží k přepnutí vstupního zdroje monitoru na další aktivní vstup.

Funkční tlačitka můžete z jejich výchozích hodnot změnit tak, abyste při jejich aktivaci mohli rychle přistupovat k nejčastěji používaným položkám nabídky.

Přiřazení funkčních tlačítek:

1. Pro aktivaci stiskněte některé ze čtyř tlačítek na čelním panelu a pro otevření nabídky OSD stiskněte tlačítko Nabídka.
2. V nabídce OSD vyberte možnost Menu Control (Ovládání nabídky) > Assign Buttons (Přiřadit tlačítka) a potom vyberte jednu z dostupných funkcí pro tlačítko, které chcete přiřadit.

POZNÁMKA: Můžete přířadit jen tato tři funkční tlačítka. Tlačítku Nabídka nebo tlačítku napájení nelze změnit přířazení.

Fotoaparát

Pomoci aplikace Skype pro firmy nainstalované na externím zdrojovém zařízení můžete použít kameru na monitoru následujícími způsoby:

• Streamování online videokonferencí
• Odesílání a příjem rychlých zpráv
Plánování schůzek
• Zajištění bezpečnosti konverzací

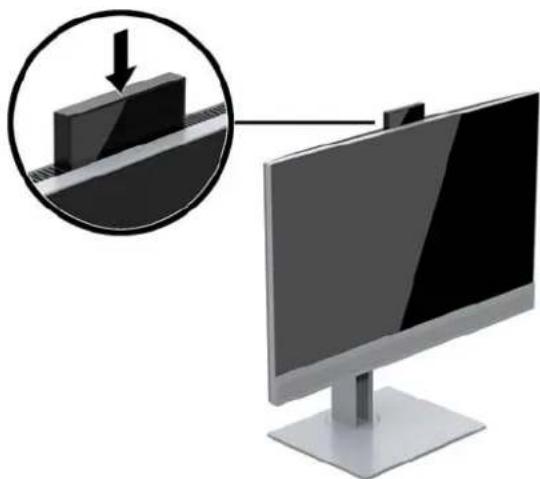

Pokud chcete kameru uvolnit, odemkněte ji zatlačením dolů.

Pokud chcete kameru zavřít, zatlačte ji dolů, aby zaklapla na místo.

Použití režimu automatického spánku

Tento monitor podporuje možnost nabídky OSD nazývanou Auto-Sleep Mode (Automatický režim spánku), která umožňuje povolit nebo zakázat stav snížené spotřeby energie pro displej. Je-li Automatický režim spánku povolen (ve výchozím nastavení povolen je), při signalizaci režimu nízké spotřeby energie hostitelským počítačem (nepřítomnost horizontálního nebo vertikálního synchronizačního signálu) monitor přejde do stavu snížené spotřeby energie.

Po přechodu do tohoto režimu sníženého napájení (režimu spánku) je obrazovka monitoru prázdná, podsvícení je vypnuté a kontrolka napájení svítí oranžově. Je-li monitor v tomto stavu snížené spotřeby energie, je jeho příkon menší než 0,5 W. Z režimu spánku se monitor probudí, když do něj hostitelský počítač vyšle aktivní signál (když například aktivujete myš nebo klávesnici).

Režim automatického spánku můžete vypnout v nabídce OSD. Pro aktivaci tlačítek stiskněte některé ze čtyř funkčních tlačítek na čelním panelu a pro otevření nabídky OSD stiskněte tlačítko Nabídka.

1. V nabídce OSD vyberte možnost Řízení napájení.
2. Vyberte volbu Režim napájení.
3. Zvolte Řízení napájení.
4. Vyberte možnost Automatický režim spánku.

5. Vyberte možnost Vypnuto.

6. Vyberte volbu Výkon a následně zvolte možnost Uložit a vrátit se zpět do nabídky řízení napájení.

Nastavení režimu slabého modrého světla

Snížení modrého světla, emitujícího z displeje, sníží expozici očí modrému světlu. Monitory HP nabízí nastavení pro snížení výstupu modrého světla a vytváří uvolněnější a méně stimulující obraz, když čtete obsah na obrazovce. Chcete-li monitor nastavit na pohodlné zobrazení světla, postupujte podle kroků níže.

Úprava výstupu modrého světla displeje:

1. V nabídce OSD vyberte možnost Řízení barev.
2. Vyberte možnost Režimy zobrazení.

3. Vyberte požadované nastavení:

4. Low Blue Light (Slabé modré světlo): Certifikováno společností TUV. Snižuje modré světlo pro příjemnější sledování
   • Night (Noc): Upraví monitor na nejnižší modré světlo a sníží dopad na spánek

5. Reading (Čtení): Optimalizuje modré světlo a jas pro zobrazení ve vnitřních prostorech

6. Vyberte možnost Save and Return (Uložit a návrat) pro uložení nastavení a zavřete nabídku Viewing Modes (Režimy zobrazení). Pokud nastavení uložit nechcete, vyberte možnost Cancel (Zrušit).

7. V hlavní nabídce vyberte možnost Exit (Konec).

VAROVÁNÍ! Abyste snížili riziko vážného zranění, přečtěte si Příručku bezpečné a pohodlné obsluhy. V této příručce je popsáno správné uspořádání pracoviště, správná poloha těla a zdravotní a pracovní návyky pro uživatele počítačů. Příručku bezpečné a pohodlné obsluhy také poskytuje důležité informace týkající se elektrické a mechanické bezpečnosti. Příručku bezpečné a pohodlné obsluhy naleznete na webu na adrese http://www.hp.com/ergo.

3 Podpora a odstraňování problémů

Řešení obecných potíží

V následující tabulce je uveden seznam možných problémů, možné příčiny jednotlivých problémů a doporučená řešení.

Problém Možná příčina Řešení
Obrazovka je prázdná nebo bliká.	Sítový kabel je odpojen. Připojte síťový kabel.
	Monitor je vypnutý. Stiskněte tlačítko napájení na předním panelu.POZNÁMKA: Pokud stisknutí tlačítka napájení nemá žádný účinek, stiskněte a podržte ho po dobu 10 sekund, čímž zakážete funkci zamknutí tlačítka napájení.
	Videokabel není správně připojen. Připojte správně videokabel. Více informací naleznete v kapitolePřipojení kabelů na stránce 7.
	Systém je ve spánkovém režimu. Pro odchod z režimu spánku stiskněte mezerník na klávesnici nebo pohněte myší.
Videokarta není kompatibilní. Otevřete nabídku OSD a vyberte nabídku Input Control(Kontrola vstupu). Nastavte možnostAuto-Switch Input(Vstup automatického vypnutí) naOff(Vypnuto) a ručně vyberte vstup.
Obraz je rozostřený, nejasný nebo příliš tmavý.	Nastavení jasu je příliš nízké. Otevřete nabídku OSD a výběrem možnostBrightness(Jas) podle potřeby upravte měřítko jasu.
Žádná hlasitost reproduktoru nebo nizká hlasitost reproduktoru.	Ovládání hlasitosti je vypnuto. Upravte ovládání hlasitosti v levé dolní části předního panelu.
	Zvuk je ztlumený. Stisknutím tlačítka ovládání hlasitosti zrušte ztlumení hlasitosti.
	Hlasitost je v nabídce OSD vypnutá.	Otevřete nabídku OSD, vyberte možnostŘízení hlasitosti>Hlasitosta nastavte rozsah hlasitosti.
	Sluchátka jsou zapojena. Odpojte sluchátka. Reproduktory jsou deaktivovány, když jsou zapojena sluchátka.
Na obrazovce se zobrazí zprávaCheck Video Cable(Zkontrolujte videokabel).	Videokabel monitoru je odpojený.	Monitor a počítač propojte odpovídajícím signálovým videokabelem. Během připojování videokabelu musí být počítač vypnutý.
Na obrazovce se zobrazí zprávaInput Signal Out of Range(Vstupní signál mimo rozsah).	Rozlišení videa a/nebo obnovovací frekvence jsou nastaveny na vyšší hodnotu, než jakou monitor podporuje.	Změňte nastavení na některé z podporovaných nastavení. Více informací naleznete v kapitolePřednastavená rozlišení displeje na stránce 30.
Monitor je vypnutý, nezdá se však, že by přešel do režimu spánku.	Úsporný režim monitoru je deaktivován.	Otevřete nabídku OSD a vyberte možnostiPower Control(Řízení napájení)>Auto-Sleep Mode(Automatický režim spánku) a potom nastavte automatický režim spánku naOn(Zapnuto).
Zobrazí se OSD Lockout. Je aktivována funkce uzamčení nabídky OSD.		Funkci OSD Lockout zakážete stisknutím tlačítka Nabídka na čelním panelu a jeho podržením po dobu 10 sekund.
Zobrazí se Power Button Lockout (Uzamčení tlačítka napájení).	Funkce uzamčení tlačítka napájení je aktivována.	Funkci OSD Lockout zakážete stisknutím a podržením tlačítka napájení po dobu 10 sekund.

Použití funkce automatického nastavení (analogový vstup)

Když monitor nastavujete poprvé, pokud počítači provedete Tovární nastavení, nebo když změníte rozlišení monitoru, funkce Automatického nastavení se automaticky aktivuje a pokusí se pro vás obrazovku optimalizovat.

Kvalitu zobrazení VGA (analogového) vstupu je též možné kdykoli optimalizovat z nabídky Automatické nastavení v nabídce OSD a pomocí softwarového nástroje pro automatické nastavení vzoru na přiloženém optickém disku (pouze u vybraných modelů).

Tento postup nepoužívejte, používá-li monitor jiný vstup než VGA. Používá-li monitor vstup VGA (analogový), může tento postup napravit následující potíže s kvalitou obrazu:

• neostré nebo nejasné ohnisko,
• nejasné vertikální proužky,
• tenké horizontální posouvající se čáry,
obraz je mimo střed.

vícenásobné zobrazování, pruhy nebo efekty stínování obrazu,

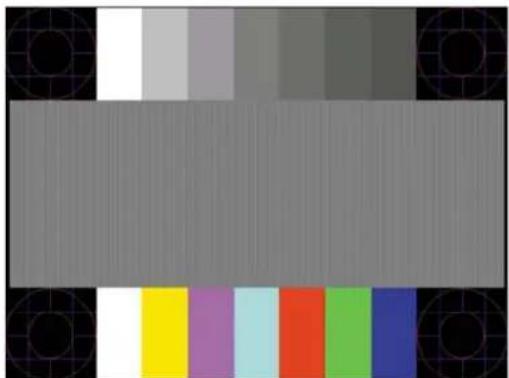

Postup použití funkce automatického nastavení:

1. Před zahájením nastavování ponechte monitor nejméně 20 minut ohřát.
2. Stiskněte tlačítko Nabídka a poté v nabídce OSD vyberte možnost Řízení zobrazení > Automatické nastavení. Pokud výsledek není uspokojivý, pokračujte dalšími kroky.
3. Vyberte možnost Otevřít nástroj pro automatické nastavení na optickém disku, pokud byl dodán s monitorem. Zobrazi se testovací vzorec pro nastavení.
4. Ze zkušebního vzorku vystoupíte stisknutím klávesy ESC nebo jakékoli jiné klávesy na klávesnici.

POZNÁMKA: Nástroj k automatickému nastavení testovacího vzorku lze stáhnout z adresy http://www.hp.com/support.

Optimalizace kvality obrazu (analogový vstup)

Ke zlepšení výkonu zobrazení je v nabídce OSD možno nastavit dva ovládací prvky: Clock (Kmitočet) a Phase (Fáze) (dostupné z nabídky OSD).

POZNÁMKA: Ovládací prvky generátoru časových impulzů a fáze lze použít pouze při použití analogového vstupu (VGA). Tyto ovládací prvky nelze u digitálních vstupů nastavit.

Nejprve je nutné správně nastavit Clock (Generátor časových impulzů), protože na něm závisí nastavení Phase (Fáze). Tyto ovládací prvky používejte pouze v případě, že funkce automatického nastavení neposkytne uspokojivý obraz.

• Clock (Frekvence): Zvýšením nebo snížením hodnoty minimalizujete jakékoli svislé pruhy či čáry na pozadí obrazovky.
  Phase (Fáze): Zvýšením nebo snížením hodnoty minimalizujete blikání videa nebo rozostření obrazu.

POZNÁMKA: Při použití těchto ovládacích prvků dosáhnete nejlepších výsledků, pokud použijete obslužný program automatického nastavení vzorku dodávaný na optickém disku.

Pokud se při nastavování funkcí Clock a Phase obraz monitoru začne deformovat, pokračujte v nastavování, dokud deformace opět nezmizí. Chcete-li obnovit nastavení výrobce, vyberte v nabídce Factory Reset (Obnovit nastavení výrobce) nabídky na obrazovce možnost Yes (Ano).

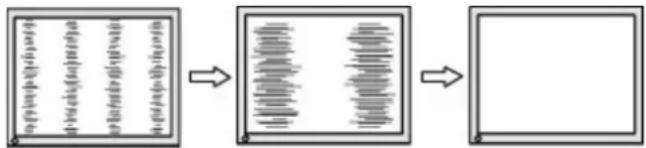

Eliminace svislých pruhů (funkce Kmitočet):

1. Stiskněte tlačítko Nabídka na čelním panelu monitoru, čímž otevřete nabídku OSD, a vyberte možnost Nastavení zobrazení.
2. Vyberte možnost Generátor časových impulzů a fáze.
3. Pro eliminaci svislých pruhů použijte funkční tlačítka na čelním panelu monitoru s ikonami šipek nahoru nebo dolů. Tlačítka tiskněte s rozmyslem, abyste nepřehlédli bod optimálního nastavení.

1. Pokud je po nastavení generátoru časových impulzů obraz rozostřený, bliká, nebo se na obrazovce objeví pruhy, pokračujte s nastavením fáze.

Eliminace blikání nebo rozostření (Fáze):

1. Stiskněte tlačítko Nabídka na čelním panelu monitoru, čímž otevřete nabídku OSD, a vyberte možnost Nastavení zobrazení.

2. Vyberte možnost Generátor časových impulzů a fáze.

3. Pro eliminaci blikání nebo rozostření obrazu stiskněte funkční tlačítka na čelním panelu monitoru s ikonami šipek nahoru a dolů. Eliminace blikání nebo rozostření nemusí být u některých počítačů nebo grafických karet úspěšná.

Korekce polohy obrazu (horizontální nebo vertikální umístění obrazu):

1. Stiskněte tlačítko Nabídka na čelním panelu monitoru, čímž otevřete nabídku OSD, a vyberte možnost Pozice obrazu.
2. Pozici obrazu v zobrazovací oblasti monitoru správně nastavíte stisknutím funkčních tlačítek na čelním panelu monitoru s ikonami šipek nahoru a dolů. Položka Horizontal Position (Horizontální umístění obrazu) posouvá obraz doleva nebo doprava. Položka Vertical Position (Vertikální umístění obrazu) posouvá obraz nahoru nebo dolů.

Podržením tlačítka napájení nebo tlačítka Nabídka po dobu deseti sekund dojde k uzamčení funkce tlačítek. Můžete obnovit uzamčené funkce lze opětovným přidržením stisknutého konkrétního tlačítka po dobu deseti vteřin. Tato funkce je dostupná pouze v případě, že je monitor napájen, zobrazuje aktivní signál a nabídka OSD není otevřena.

Kontakt zákaznické podpory

Další informace o používání monitoru naleznete na stránkách http://www.hp.com/support. Vyberte položku Vyhledejte svůj produkt a poté postupujte podle pokynů na obrazovce.

Pro řešení problému s hardwarem nebo softwarem přejděte na adresu http://www.hp.com/support. Na těchto stránkách můžete vyhledat další informace o produktu včetně odkazů na diskuzní fóra a pokynů k odstraňování potíží. Najdete zde také informace o tom, jak kontaktovat společnost HP a otevřít případ podpory.

POZNÁMKA: Uživatelská příručka, referenční materiály a ovladače monitoru jsou dostupné na stránkách http://www.hp.com/support.

Příprava na volání technické podpory

Jestliže nemůžete vyřešit problém pomocí tipů pro řešení problémů v tomto oddílu, bude pravděpodobně nutné zavolat technickou podporu. Před voláním si připravte následující informace:

• Číslo modelu monitoru
  Sériové číslo monitoru
  • Datum zakoupení uvedené na faktuře
• Okolnosti, za kterých došlo k problémům

• Zobrazené chybové zprávy
Konfigurace hardwaru
Název a verze hardwaru a softwaru, který používáte

Vyhledání sériového a produktového čísla

Sériové číslo a číslo produktu se nachází na štítku na zadní straně panelu monitoru. Tato čísla budete potřebovat v případě, že kontaktujete společnost HP ohledně svého modelu monitoru.

POZNÁMKA: Abyste si štítek mohli přecíst, možná budete muset panel monitoru částečně natočit.

Chcete-li zlepšit funkčnost monitoru a prodloužit jeho životnost, dodržujte následující pokyny:

• Neotvírejte kryt monitoru a nepokoušejte se výrobek sami opravit. Nastavujte pouze ty ovládací prvky, které jsou obsaženy v provozních pokynech. Pokud monitor nefunguje správně, případně upadl na zem či byl poškozen, kontaktujte autorizovaného prodejce, specializovaného prodejce nebo poskytovatele servisu produktů HP.
• Používejte pouze napájecí zdroj a připojení kompatibilní s tímto monitorem, viz výrobní štítek monitoru.
  Celkový proudový odběr produktů připojených k zásuvce nesmí přesáhnout proudovou kapacitu příslušné elektrické zásuvky a celkový proudový odběr produktů připojených ke kabelu nesmí přesáhnout proudovou kapacitu příslušného kabelu. Informace o proudovém odběru (AMPS nebo A) naleznete na štítku každého zařízení.
  Umístěte monitor blízko zásuvky, která je snadno přístupná. Při odpojování kabelu monitoru uchopte pevně zástrčku a vytáhněte ji ze zásuvky. Monitor nikdy neodpojujte tahem za kabel.
  Pokud monitor nepoužíváte, vypněte jej. Vypínáním v době nečinnosti a používáním spoříče obrazovky lze podstatně zvýšit předpokládanou životnost monitoru.

POZNÁMKA: Monitory s „vypáleným obrazem“ nejsou kryty zárukou společnosti HP.

• Štěrbiny a otvory v krytu jsou určeny pro ventilaci. Tyto otvory nesmějí být zakryty nebo ucpány. Nikdy nezasouvejte žádné předměty do štěrbin krytu ani do jiných otvorů.
  Zajistěte, aby nedošlo k pádu monitoru. Neumistujte jej na nestabilní plochu.
  Zabraňte tomu, aby cokoli leželo na kabelu. Nešlapejte na kabel.
  Monitor mějte na dobře větraném místě, nevystavujte jej nadměrnému světlu, horku ani vlhkosti.
• Při vyjímání podstavce monitoru musíte monitor položit obrazovkou dolů na měkkou podložku, aby se nepoškrábal, nepoškodil nebo nerozbil.

Čištění monitoru

1. Vypněte monitor a odpojte napájecí kabel ze zásuvky střídavého proudu.
2. Otřete prach z obrazovky a krytu pomocí měkké, čisté, antistatické utěrky.
3. Při komplikovanějších situacích k čištění použijte padesátiprocentní poměr vody a isopropylalkoholu.

DÜLEŽITÉ: Nastříkejte čistič na utěrku a navlhčenou utěrkou jemně otřete povrch obrazovky. Nikdy nestříkejte čistič přímo na povrch obrazovky. Mohl by proniknout za rámeček a poškodit elektroniku.

DÜLEŽITÉ: K čištění obrazovky a skříně monitoru nepoužívejte žádné látky na bázi ropy, jako je benzen, ředidla nebo jakékoli těkavé látky. Tyto chemikálie mohou monitor poškodit.

Přeprava monitoru

Původní obal si uschovejte. Můžete ji v budoucnu potřebovat při přepravě nebo odeslání monitoru.

A Technické údaje

POZNÁMKA: Všechny technické údaje představují typické technické údaje získané od výrobců součástí HP, skutečný výkon zařízení se může lišit.

Nejnovějších technické údaje nebo další specifikace tohoto produktu naleznete na adrese http://www.hp.com/go/ quickspecs/, kde můžete vyhledat specifický model monitoru a zobrazit jeho příslušné údaje QuickSpecs.

Model 60,5 cm/23,8 palce

Displej, široká obrazovka	60,5 cm	23,8 palců
Typ	IPS
Velikost zobrazitelného obrazu Úhlopříčka 60,5 cm Úhlopříčka 23,8 palců
Maximální hmotnost (po vybalení) 6,6 kg 14,55 lb
Rozměry (včetně podstavce)
Výška (nejvyšší poloha)	51,37 cm	20,22 palců
Výška (nejnižší poloha)	36,37 cm	14,32 palců
Hloubka	21,40 cm	8,43 palců
Šířka	53,88 cm	21,21 palců
Sklon -5° až 22°
Otáčení 45° ± 2°
Maximální grafické rozlišení 1920 × 1080
Optimální grafické rozlišení 1920 × 1080
Požadavky na okolní prostředí
Provozní teplota	5 až 35 °C	41 až 95 °F
Teplota skladování	-20 až 60 °C	-4 až 140 °F
Vlhkost při skladování		5–95 % (nekondenzující)
Provozní vlhkost		20–80 % (nekondenzující)
Zdroj napájení 100 – 240 V stř., 50/60 Hz
Vstupní terminál	Jeden konektor USB Type-B, jeden konektor HDMI, jeden konektor DisplayPort, jeden konektor VGA

Model 68,5 cm/27 palců

Displej, široká obrazovka	68,5 cm	27 palců
Typ	IPS
Velikost zobrazitelného obrazu Úhlopříčka 68,5 cm Úhlopříčka 27 palců
Maximální hmotnost (po vybalení) 7,9 kg 17,4 lb
Rozměry (včetně podstavce)
Výška (nejvyšší poloha)	53,39 cm	21,02 palců
Výška (nejnižší poloha)	38,39 cm	15,11 palců
Hloubka	21,4 cm	8,43 palců
Šířka	61,094 cm	24,1 palců
Sklon -5° až 22°
Otáčení 45° ± 2°
Maximální grafické rozlišení 1920 × 1080
Optimální grafické rozlišení 1920 × 1080
Požadavky na teplotu prostředí
Provozní teplota	5 až 35 °C	41 až 95 °F
Teplota skladování	-20 až 60 °C	-4 až 140 °F
Vlhkost při skladování		5–95 % (nekondenzující)
Provozní vlhkost		20–80 % (nekondenzující)
Zdroj napájení 100 – 240 V stř., 50/60 Hz
Vstupní terminál Jeden konektor Type-C, konektor HDMI,jeden konektor DisplayPort, jeden konektor VGA

Přednastavená rozlišení displeje

Níže uvedená rozlišení displeje jsou nejčastěji používané režimy a současně výchozí hodnoty nastavené z výroby. Monitor tyto přednastavené režimy rozpozná automaticky, a ty se ve správné velikosti a vystředěné zobrazí na obrazovce.

Modely 60,5 cm/23,8 palců a 68,5 cm/27 palců

Předvol ba	Formát v pixelech Horiz. frekv. (kHz) Vert. frekv. (Hz)
1	640 × 480	31,469	59,940
2	720 × 400	31,469	70,087
3	800 × 600	37,879	60,317
4	1024 × 768	48,363	60,004

5 1280 × 720 45,00 60,000

6 1280 × 800 49,702 59,810

7 1280 × 1024 63,981 60,020

8 1440 × 900 55,935 59,887

9 1600 × 900 60,000 60,000

10 1680 × 1050 65,290 59,954

11 1920 × 1080 67,500 60,000

Modely 60,5 cm/23,8 palců a 68,5 cm/27 palců

Předvolba Název časování Formát v pixelech Hor. frekv. (kHz) Ver. frekv. (Hz)
1 480p 720 × 480 31,469 60
2 576p 720 × 576 31,25 50
3 720p50	1280 × 720	37,5	50
4 720p60	1280 × 720	45	60
5 1080p60	1920 × 1080	67,5	60
6 1080p50	1920 × 1080	56,25 50

Spuštění uživatelských režimů

Signál grafické karty může někdy vyžadovat režim, který není přednastaven, a to za následujících okolností:

Nepoužíváte standardní grafický adaptér.
Nepoužíváte předvolený režim.

V takové situaci budete pravděpodobně muset upravit parametry obrazovky monitoru pomocí nabídky na obrazovce. Změny je možné provést u některých nebo všech těchto režimů a lze je uložit do paměti. Monitor automaticky uloží nové nastavení a nový režim rozpozná stejně jako v případě přednastaveného režimu. Kromě režimů přednastavených výrobcem je možné zadat a uložit alespoň 10 uživatelských režimů.

Funkce pro úsporu energie

Monitory podporují režim snížené spotřeby energie. Do stavu snížené spotřeby energie je monitor uveden poté, kdy zjistí, že chybí horizontální nebo vertikální synchronizační signál. Po zjištění, že chybí tyto signály, zmizí zobrazení na obrazovce, zhasne podsvícení a barva kontrolky napájení se změní na oranžovou. Když je monitor ve stavu snížené spotřeby energie, bude mít spotřebu 0,5 W. Před tím, než se monitor vrátí zpět do normálního provozního režimu, bude potřebovat kratší dobu na zahřátí.

Pokyny týkající se funkcí úspory energie naleznete v příručce k počítači (například pod heslem „řízení spotřeby“).

POZNÁMKA: Výše popsaná funkce úspory energie funguje pouze v případě, že je monitor připojen k počítači, který má funkce úspory energie.

Vyberete-li příslušná nastavení v nástroji pro úsporu energie, můžete monitor také naprogramovat tak, aby přešel do stavu snížené spotřeby energie v předem zadanou dobu. Když nástroj pro úsporu energie přepne monitor do stavu snížené spotřeby energie, bude kontrolka napájení blikat oranžově.

B Usnadnění

Společnost HP navrhuje, vydává a prodává produkty a služby, které může používat kdokoli, včetně lidé s postiženími, a to jak samostatně nebo s příslušnými pomocnými zařízeními.

Podporované pomocné technologie

Produkty HP podporují širokou škálu pomocných technologií operačního systému a mohou být nakonfigurovány pro práci s dalšími pomocnými technologiemi. Pro získání dalších informací o pomocných funkcích použijte funkci hledání na takovém zdrojovém zařízení, které je připojeno k monitoru.

POZNÁMKA: Pro další informace o konkrétních produktech pomocných technologií kontaktujte zákaznickou podporu tohoto produktu.

Kontakt zákaznické podpory

My dostupnost našich produktů a služeb neustále vylepšujeme, a zpětnou vazbu od uživatelů uvítáme. Máte-li s některým z produktů problém, nebo pokud nám chcete něco sdělit o funkcích usnadnění přístupu, které vám pomohly, kontaktujte nás od pondělí do pátku, od 6.00 do 21.00 horského času, na čísle [phone]. Pokud jste neslyšící nebo nedoslýchaví a používáte TRS/VRS/WebCapTel, se žádostmi o technickou podporu nebo pokud máte dotazy k usnadnění přístupu, kontaktujte nás telefonicky od pondělí do pátku, od 6.00 do 21.00 horského času na čísle [phone].
