Typ výrobku	Vibrační bruska (orbitální bruska)
Model	PSS 250 B2
Značka	Parkside
Jmenovité napětí	230 V~, 50 Hz
Příkon	250 W
Frekvence kmitů naprázdno	14.000 - 24.000 min⁻¹
Velikost brusné desky	92 x 182 mm
Hmotnost	cca 1,7 kg
Třída ochrany	II (dvojitá izolace)
Stupeň krytí	IPX0
Hladina akustického tlaku (L_pA)	90 dB(A), K_pA=3 dB
Hladina akustického výkonu (L_WA)	101 dB(A), K_WA=3 dB
Emise vibrací (a_h)	10,4 m/s², K=1,5 m/s²
Odsávání prachu	Integrovaná prachová nádobka a možnost externího odsávání
Upevnění brusného papíru	Suchý zip nebo systém upínacích svorek
Regulace otáček	Plynule nastavitelná
Obsah balení	Vibrační bruska, prachová nádobka, adaptér pro externí odsávání, brusný papír zrnitosti 120, návod k obsluze
Oblast použití	Suché broušení dřeva, kovu nebo laku
Záruka	3 roky
Výrobce	Grizzly Tools GmbH & Co. KG
Adresa servisu	viz návod k obsluze

Často kladené otázky - PSS 250 B2 PARKSIDE

Jak vyměnit brusný papír?

Nejprve vytáhněte síťovou zástrčku. Podle způsobu upevnění: U suchého zipu jednoduše starý papír stáhněte a nový přitiskněte. U upínací svorky: uvolněte upínací páčku (6), vložte brusný papír, páčku opět zavřete. Dbejte na shodné otvory při upevnění suchým zipem.

Jak vyprázdnit prachovou nádobku?

Odemkněte prachovou nádobku (4) proti směru hodinových ručiček, stáhněte ji. Lehce stiskněte průhledné části, otevřete nádobku. Vyjměte filtrační vložku (11), vyprázdněte ji a vložte zpět. Nádobku pevně uzavřete.

Mohu přístroj použít pro mokré broušení?

Ne, přístroj je určen pouze pro suché broušení. Vniknutí vody zvyšuje riziko úrazu elektrickým proudem.

Jaké ochranné vybavení se doporučuje?

Vždy používejte ochranu očí, ochranu sluchu, ochranu dýchacích cest a ochranné rukavice. Při prašných pracích navíc respirátor.

Jak nastavit frekvenci kmitů?

Frekvence kmitů se plynule nastavuje kolečkem (8). Otáčejte ve směru hodinových ručiček pro vyšší rychlost, proti směru pro nižší.

Co dělat při přehřátí nebo požáru?

Přístroj okamžitě vypněte a vytáhněte síťovou zástrčku. Nechte jej vychladnout. Zabraňte hromadění prachu, pravidelně vyprázdňujte prachovou nádobku. Nepoužívejte přístroj s přehřátými brusnými papíry.

Jak čistit přístroj?

Udržujte větrací otvory, kryt motoru a rukojeti čisté pomocí vlhkého hadříku nebo kartáče. Nikdy jej neponořujte do vody. Nepoužívejte rozpouštědla.

Mohu použít brusné papíry jiných výrobců?

Ano, pokud mají správnou velikost (92 x 182 mm) a jsou vhodné buď pro suchý zip nebo pro upínací svorky. Dbejte na odpovídající děrování pro odsávání prachu.

Jak připojit externí odsávání prachu?

Zasuňte přiložený adaptér (10) až na doraz do připojení (12) a připojte k němu sací hadici vysavače. Alternativně přímo bez adaptéru, pokud hadice pasuje.

Kde najdu náhradní díly?

Náhradní díly a příslušenství získáte na www.grizzly-service.eu nebo telefonicky v servisním centru (viz návod). Uveďte IAN 282491.

NÁVOD K OBSLUZE PSS 250 B2 PARKSIDE

Překlad originálního provozního návodu

DE AT CH

SCHWINGSCHLEIFER

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

HU Az originál használati utasítás fordítása	Oldal 4
SI Prevod originalnega navodila za uporabo	Stran 17
CZ Překlad originálního provozního návodu	Strana 29
SK Preklad originálneho návodu na obsluhu	Strana 40
DE / AT / CH Originalbetriebsanleitung	Seite 51

Sadržaj

Bevezető......4

Rendeltetés 4

Účel použití......29

Obecný popis......29

Objem dodávky....30

Přehled 30

Popis funkce 30

Technické parametry......30

Bezpečnostní pokyny ......30

Symboly a piktogramy 30

Všeobecné bezpečnostní pokyny: elektrické nástroje .... 31

Speciální bezpečnostní pokyny pro přehlazovací brusky ...... 33

Zbývající rizika....34

Uvedení do provozu......34

Nanesení brusného listu ....34

Montáž / sejmutí / vyprázdnění zásuvky na prach....35

Připojení/sejmutí externího odsávání prachu....35

Nastavení počtu vibrací 35

Zapnutí a vypnutí....36

Pokyny k práci ......36

Čištění a údržba....36

Čištění 37

Údržbá 37

Skladování ......37

Odklízení a ochrana okolí......37

Náhradní díly / Příslušenství.....37

Záruka 38

Opravna 39

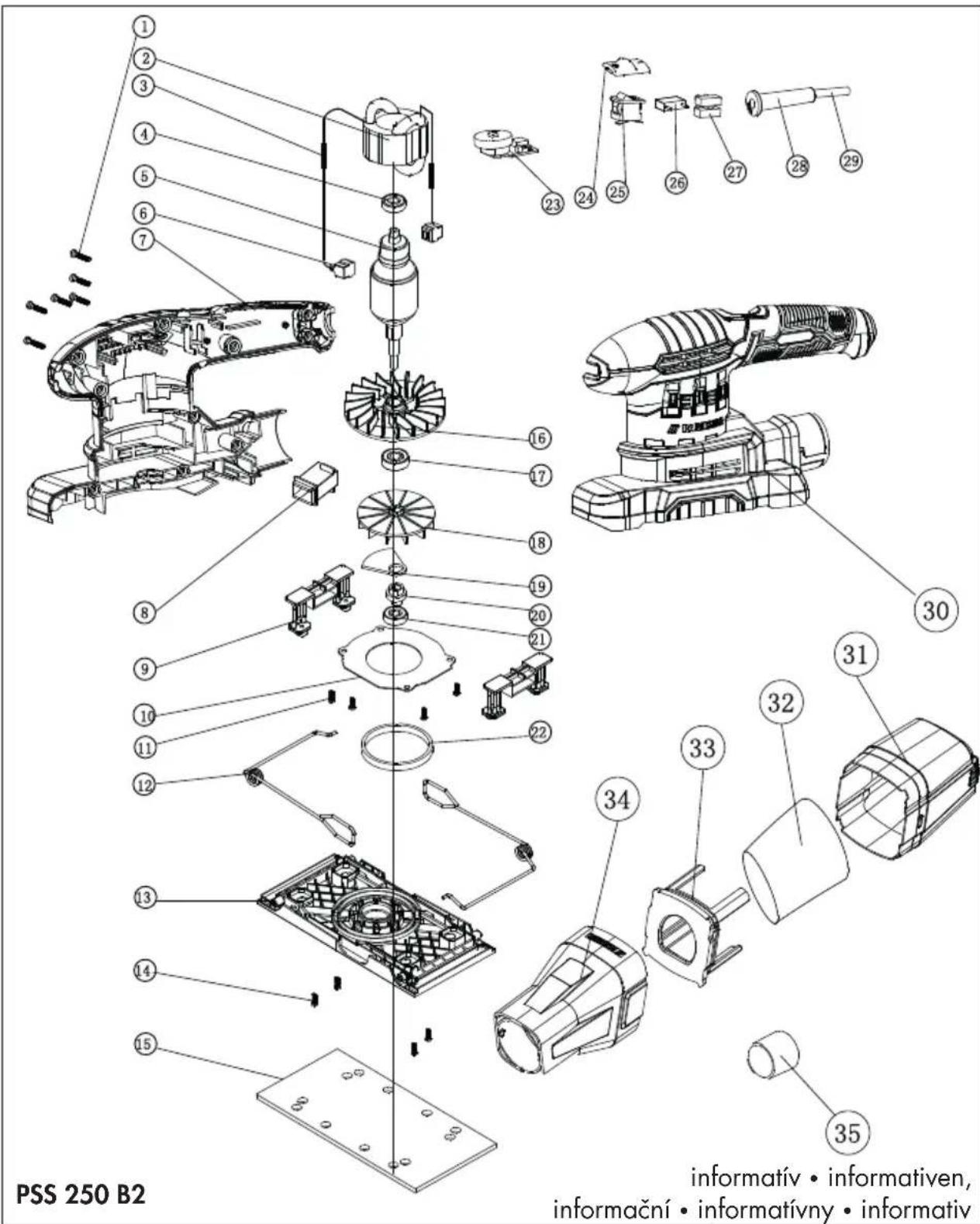

Výkres sestavení......69

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Přístroj je určen pro suché obroušení dřeva, kovu nebo laku. Každé jiné použití, které není v tomto návodu výslovně schváleno, může způsobit poškození přístroje a vážné poranění uživatele. Přístroj nepoužívejte k sekání houštin nebo křoví.

Obsluhující osoba anebo uživatel je zodpovědný za nehody anebo škody jiných osob anebo jejich majetku.

Výrobce neručí za škody, jenž byly způsobeny použitím k neurčenému účelu nebo nesprávnou obsluhou.

Obecný popis

Obrázky najdete na přední a zadní výklopní straně.

CZ

Objem dodávky

Vybalte nástroj a zkontrolujte, je-li kompletní:

• Vibrační bruska
• zásuvka na prach
• adaptér k externímu odsávání prachu
• brusný list, zrnitost 120
• návod k obsluze

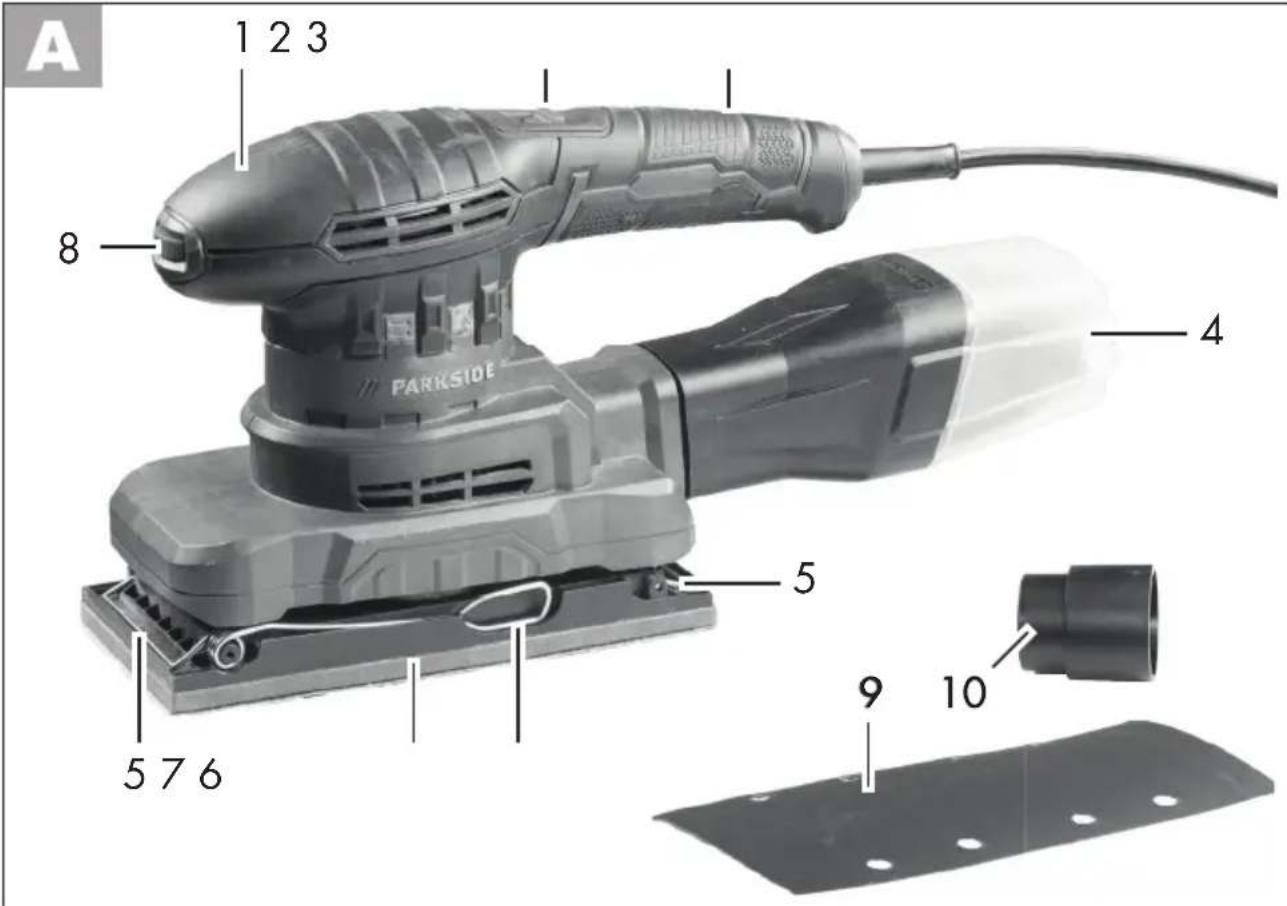

Přehled

1 ovládací knoflík

2 zapínač/vypínač

3 rukojeť

4 zásuvka na prach

5 upínací konzola

6 napínací páka

7 brusná deska

8 kolečko pro výběr počtu vibrací

9 brusný list

10 adaptér pro externí odsávání prachu

Popis funkce

Přehlazovací bruska má otáčivý brusný ko- touč pro zpracování dřeva, kovu nebo laku. Funkce ovládacích prvků naleznete v násle- dujících popisech.

Technické parametry

Vibrační bruska ...... PSS 250 B2

Jmenovité napětí U....230V\~; 50 Hz Příkon P....250 W

Vibrace pri

volnoběhu n .....14000 - 24000 min ^-1

Hmotnost...... ca. 1,7 kg

Brusná deska....92x182 mm

Stupeň ochrany....II ☐

Typ ochrany IPXO

Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jednoho elektrického nářadí s jiným.

Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce.

Výstraha: Hodnota emisí vibrací se může během skutečného používání elektrického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí používá.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

Bezpečnostní pokyny

Dbejte na bezpečnostní pokyny při používání tohoto nástroje.

Symboly a piktogramy

Piktogramy na přístroji:

Pozor!

Pozorně si přečtěte návod k obsluze.

Noste ochranu sluchu.

Noste ochranu očí.

Noste respirátor.

Noste ochranné rukavice.

Nebezpečí úrazu elektrickým proudem! Před údržbou a opravou vytáhněte zástrčku ze zásuvky.

Nebezpečí zranění točícím se nástrojem! Nepřibližujte se rukama.

Třída ochrany II (dvojitá izolace)

Elektrické prístroje nepatří do domácího odpadu.

Symboly v návodu

Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.

Příkazové značky s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Všeobecné bezpečnostní pokyny: elektrické nástroje

VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce.

Opomenutí při dodržování bezpečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, požár a/nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucnost.

Pojem „elektrický nástroj” používaný v bezpečnostních pokynech se vztahuje na elektrické nástroje napájené ze sítě (se síťovým kabelem) a na elektrické nástroje napájené akumulátorem (bez síťového kabelu).

1) BEZPEČNOST PRACOVIŠTĚ

a) Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.

b) Nepracujte s elektrickým nástrojem v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.

c) Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při ne-pozornosti můžete ztratit kontrolu nad nástrojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Přípojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.

b) Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.

c) Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.

d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavě-

šení elektrického nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.

e) Když pracujete s elektrickým nástrojem pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.

f) Když nejde vyhnout se provozu elektrického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybového proudu. Používání ochranného vypínače chybového proudu snižuje riziko elektrického úderu.

3) BEZPEČNOST OSOB

a) Budte pozorní, dbejte na to, co děláte a ustte se s elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.

b) Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako je protiskluzová bezpečnostní obuv, ochranná přilba a ochrana sluchu, snižuje riziko poranění.

c) Vyvarujte se nezáměrnému uvedení do provozu. Přesvědčte se o tom, že je elektrický nástroj vypnutý předtím, než ho připojíte na napájení elektrickým prou-

dem, než ho zvednete anebo nesete. Když pri nošení elektrického nástroje držite prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým prou- dem, pak toto může vést k nehodám.

d) Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrický nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.

f) Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolovat elektrický nástroj.

g) Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.

4) POUŽÍVÁNÍ A OŠETŘOVÁNÍ ELEKTRICKÉHO NÁSTROJE

a) Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.

b) Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá za-anebo vypnout, je nebezpečné a musí být opravené.

c) Vytáhněte zástrčku ze zásuvky předtím, než provedete nastavování na nástroji, než vyměníte části příslušenství anebo než

nástroj odložíte. Toto preventivní bezpečnostní opatření zabrání neúmyslnému startu elektrického nástroje.

d) Uložte nepoužívaný elektrický nástroj mimo dosahu dětí. Ne-přenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elek-trické nástroje jsou nebezpečné, když je používají nezkušené osoby.

e) Ošetřujte pečlivě tento elektrický nástroj. Kontrolujte, jestli pohyblivé díly bezvadně fungují a neváznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrického nástroje narušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zaseknou a lépe se vedou.

g) Používejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím.

5) SERVIS

Svoje elektrické nářadí nechte opravit pouze kvalifikovaným odborným personálem a jenom pomocí originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována.

Speciální bezpečnostní pokyny pro přehlazovací brusky

Upozornění! Při broušení mohou vznikat zdraví škodlivé látky (např. z materiálů, jako jsou barvy s obsahem olova, azbestu, kovů nebo některých druhů dřeva), jejichž kontakt nebo vdechování může představovat nebezpečí pro obsluhuhící osobu nebo osoby nacházející se v blízkosti. Zajistěte dobré větrání pracoviště. Vždy noste ochranné brýle, bezpečnostní rukavice a ochranu dýchacích cest. Připojte odsávání prachu.

a) Zabezpečte obrobek. Obrobek, který bude upevněn pomocí upínacích zařízení nebo ve svěráku, bude držet bezpečněji než ve vaší ruce.
b) Používejte elektrický přístroj pouze k suchému broušení. Nebruste žádné navlhčené materiály. Při vniknutí vody do elektrického přístroje se zvyšuje riziko úrazu el. proudem.
c) Nedopustte, aby došlo k přehřátí broušeného materiály a brusky. Hrozí nebezpečí požáru.
d) Obrobek se při broušení zahřívá. Nedotýkejte se opracovaného místa, nechce jej nejdříve ochladit. Hrozí nebezpečí popálení. Používejte chladicí prostředek nebo podobný způsob zchlazení.
e) Pred pracovními přestávkami vždy vyprázdněte zásobník na prach. Brusný prach v lapači prachu, mikrofiltru, papírovém sáčku (nebo v sáčku filtru, respektive ve filtru

CZ

odsávače prachu) se může při nepříznivých podmínkách (odlétávající jiskry při broušení kovů) samovolně vznítit. Zvláštní nebezpečí hrozí, je-li brusný prach smíšen se zbytky laku či polyuretanu nebo jiných chemických látek a brusivo se po delší práci zahřálo. Dodržujte také návod k obsluze Vašeho vysavače, zda je tento vhodný pro odsávání brusných třísek.

f) Zapojte prístroj do zásuvky s proudovým chráničem (diferenciální proudová ochrana) s reakčním proudem nepřesahující 30 mA.

g) Když se přípojné vedení tohoto nástroje poškodí, musí být na-hrazené zvláštním přípojným vedením, které lze obdržet od výrobce anebo od jeho servisní služby zákazníkům.

h) Zabraňte opracování zdraví škodlivých materiálů, jako jsou např. azbest nebo barvy, obsahující olovo.

i) Při použití držte přístroj vždy pevně oběma rukama.

j) Před odložením přístroje vyčkejte, dokud se brusný list nezastaví.

k) Vytáhněte sítovou zástrčku:

- před jakoukoliv prací na přístroji; - v pracovních přestávkách; - než začnete přístroj nastavovat; - před údržováním a obnovou; - před údržbou a opravou.

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:

a) poškození plic, nebudete-li nosit vhodnou ochranu dýchacích cest;
b) odřeniny;
c) poškození sluchu, pokud není nasaze- na vhodná ochrana sluchu.
d) poškození očí, nebude-li nošena žádná vhodná ochrana očí.
e) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.

VÝSTRAHA! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty. Aby bylo omezeno nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s lékařskými implantáty konzultovat svého lékaře a výrobce lékařského implantátu, než budou stroj obsluhovat.

Uvedení do provozu

Nanesení brusného listu

Před nanesením brusného listu očistěte brusnou desku.

Vytáhněte síťovou zástrčku.

Používejte brusné listy vhodné velikosti. Při používání brusných listů, přesahujících bočně rozměr brusné desky, může dojít ke zranění či zablokování, nebo roztržení brusných listů.

Brusná deska (7) je vybavena upínací tkani-nou k rychlému nanesení brusného listu (9).

Brusný list se suchým zipem:

1. Naneste brusný list (9) lícovaně.
2. Přitiskněte brusný list (9) rovnoměrně na brusnou desku (7).
   Dbejte na to, aby otvory lícovaly s od-sávacími otvory brusné desky (7)

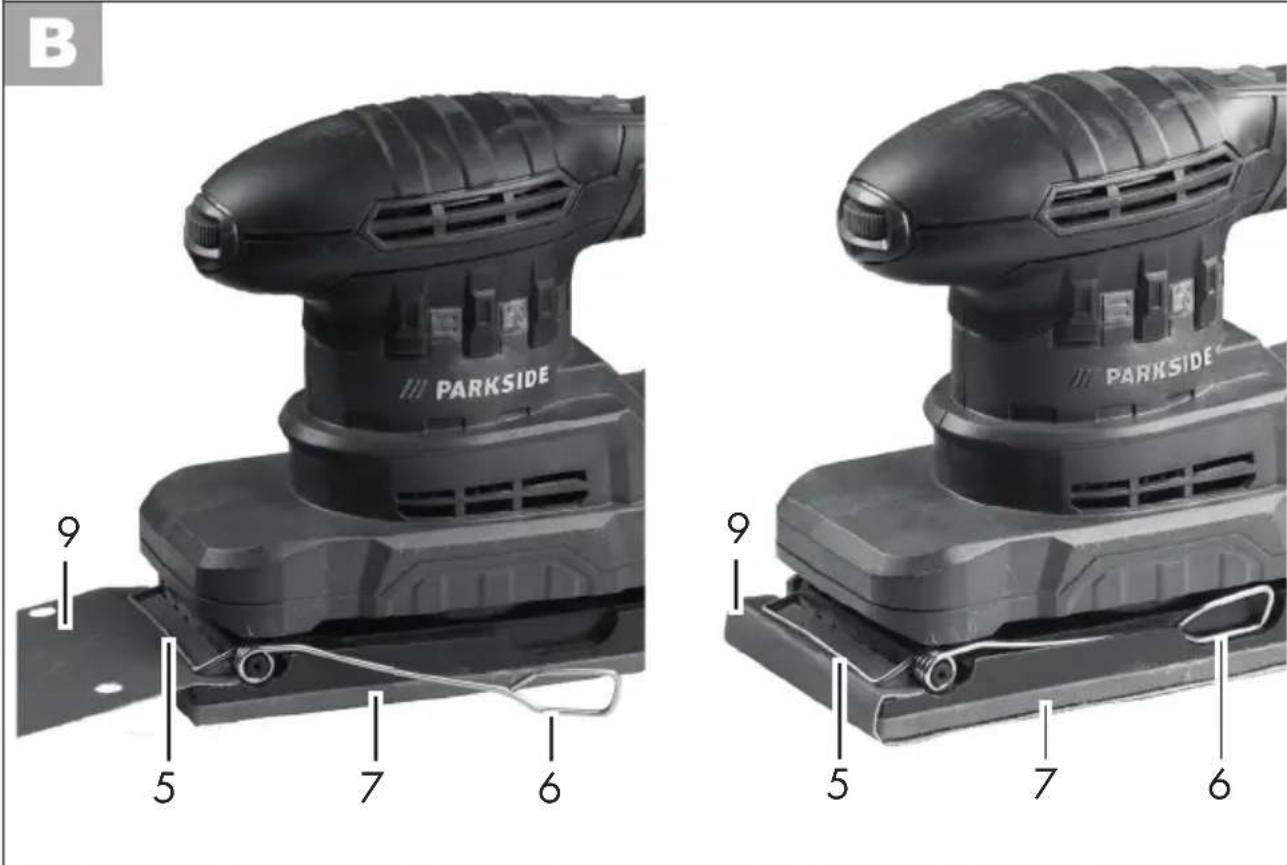

B Brusný list bez suchého zipu:

1. Povolte dvě napínací páky (6).
2. Posuňte brusný list (9) pod upínací konzolu (5).
3. Brusný list (9) pevně sevřete opětovným uzavřením upínací desky (6).
   Brusný list (9) musí rovnoměrně a za tažné síly dosedat na brusnou desku (7).
4. Druhý konec brusného papíru (9) upevněte stejným způsobem.

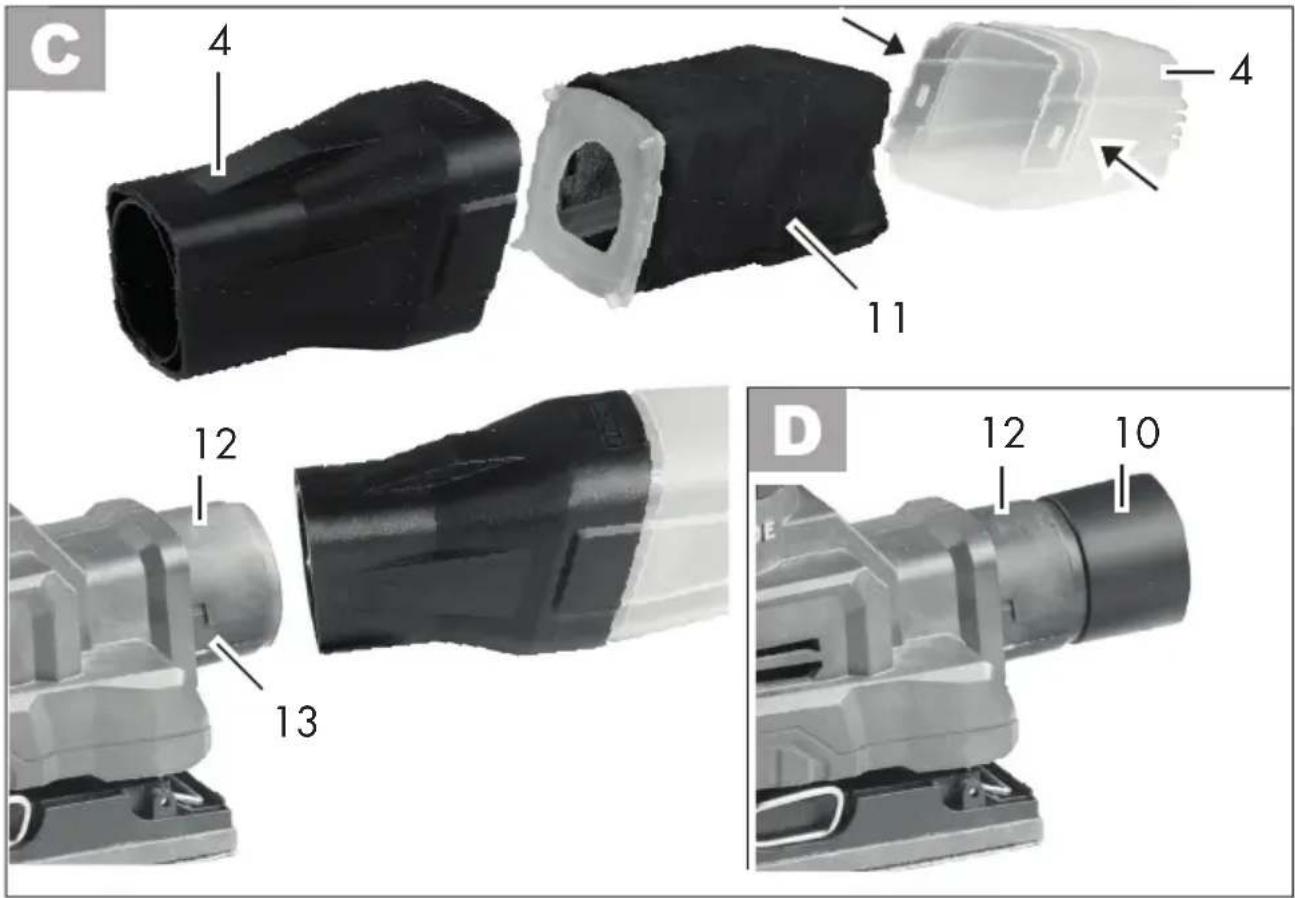

C Montáž / sejmutí / vyprázdnění zásuvky na prach

Montáž zásuvky na prach:

1. Před zapojením se ujistěte, zda je zá- suvka na prach (4) pevně uzavřená.
2. Zásuvku na prach (4) k zasunutí musíte držet lehce šikmo. Nasuňte zásuvku na prach (4) na adaptér k připojení k odsávání prachu (12) až na doraz. Výstupek v zásuvce na prach (4) se musí zasunout do drážky (13) na připojení (12).
3. Poté zásuvku na prach (4) k zajištění pevně utáhněte ve směru hodinových ručiček.

Vyjmutí zásuvky na prach:

1. Odjistěte zásuvku na prach (4) proti směru hodinových ručiček a zásuvku na prach (4) vytáhněte.

Vyprázdnění zásuvky na prach:

1. Otevřete zásuvku na prach (4) mírným stlačením průsvitné části a roztažením obou částí.
2. Vyjměte filtrační vložku (11) a vyprázd-něte ji.
3. Filtrační vložku (11) opět vložte a za-vřete zásuvku na prach (4).

i yprázdnězete zásuvku na prach včas, aby se zajistil optimální výkon odsávání.

D Připojení/sejmutí externího odsávání prachu

Připojení externího odsávání prachu:

1. Nasuňte adaptér pro externí odsávání prachu (10) až na doraz na připojení k odsávání prachu (12).
2. Připojte sací hadici vysavače (není součástí dodávky) k adaptér pro externí odsávání prachu (10).

Sejmutí externího odsávání prachu:

1. Stáhněte sací hadici z adaptéru pro externí odsávání prachu (10).
2. Stáhněte adaptér pro externí odsávání prachu (10).

Sací hadici vysavače můžete případně připojit k přístroji přímo a bez adaptéru.

A Nastavení počtu vibrací

Počet vibrací můžete nastavit plynule pomocí kolečka pro výběr počtu vibrací (8).

CZ

Zapnutí a vypnutí

Dbejte na to, aby sitové napětí souhlasilo s údaji typového štítku přístroje.

Před přiložením přístroje na opracovaný materiál přístroj zapněte.

Připojte přístroj na síťové napětí.

Zapnutí:

Posuňte zapínač/vypínač (2) dopředu. Přístroj se spustí.

Vypnutí:

Zatáhněte zapínač/vypínač (2) dozadu. Prístroj se vypne.

Pozor: Brusná deska (7) ještě krátce vibruje. Počkejte, dokud se deska (7) nezastaví.

Pokyny k práci

Při práci se zařízením noste vhodný oděv a odpovídající ochranné pomůcky.

Před každým použitím se ujis- těte, že je zařízení funkční. Osobní ochranné prostředky a provozuschopné zařízení snižují riziko zranění a úrazů.

Nepoužívejte přístroj bez zásuvky na prach nebo externího odsávání prachu. Při používání zařízení na odsávání prachu lze snížit nebezpečí vznikající v důsledku prachu.

Při použití brusných listů bez otvorů není možné odsávání prachu. Zajistěte dobré větrání pracoviště.

Před jakýmkoliv nastavováním, údržbou anebo opravou, vytáhněte síťovou zástrčku ze zásuvky. Nebezpečí zásahu elektrickým proudem.

- Přístroj zapněte a naneste na obrobek.

- Před vypnutím přístroje brusnou desku po opracování nadzvedněte.

- Sítový kabel odvedte vždy směrem do-zadu od přístroje.

- Před nanesením brusného listu očistěte brusnou desku.

- Pracujte pouze s bezvadnými brusnými listy, abyste dosáhli dobrých výsledků při broušení.

- Pracujte s malým a rovnoměrným přítlačným tlakem a stejnoměrným posuvem. Tím šetříte přístroj i brusný list.

- Stejným brusným listem nebruste různé materiály (např. kov a poté dřevo).

- Vyprázdnězete zásuvku na prach nebo vysavač včas, aby se zajistil optimální výkon odsávání.

Čištění a údržba

Před jakýmkoliv nastavováním, údržbou anebo opravou, vytáhněte síťovou zástrčku ze zásuvky.

Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, naším servisním střediskem. Používejte pouze originální díly. Nebezpečí poranění!

Pravidelně provádějte následující čisticí a údržbářské práce. Tím je zaručeno dlouhé a spolehlivé užívání.

Čištění

Přístroj není dovoleno ostřikovat vodou ani pokládat do vody. Hrozí nebezpečí úrazu elektrickým proudem!

• Udržujte větrací štěrbinu, kryt motoru a držadla přístroje v čistotě. Použijte k tomu vlhký hadřík nebo kartáč.
  Nepoužívejte žádné čisticí prostředky, příp. rozpouštědla. Mohli byste přístroj nenapravitelně poškodit.
• Vyčistěte brusný list vysavačem nebo jej vyklepte.

Údržbá

Zkontrolujte filtrační vložku (11) pravidelně, zda není znečištěná.

Skladování

• Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo dosah dětí.
• Vyprázdněte zásuvku na prach před uložením přístroje (viz „Montáž / sejmutí / vyprázdnění zásuvky na prach“).

Odklízení a ochrana okolí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do domácího odpadu

Odevzdejte jej ve sběrně šrotu. Použité díly z plastu a kovu se tam dle druhu materiálu roztřídí a mohou se pak zavést do recyklace. Dotažte se k tomuto tématu ve Vašem servisním středisku. Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Náhradní díly / Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „Service-Center“ strana 39)

A 4 zásuvka na prach ..... 91104901
A 10 adaptér .....91104222
A 9 brusný list
1 x zrnitost 80
+ 1 x zrnitost 240......30211084
3 x zrnitost 120......30211098

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.

Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován. Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. brusný papír), nebo poškození křehkých dílů.

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.

Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování zá- ruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 282491).

- Číslo výrobku je uvedeno na typovém štítku.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na

vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 282491

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Všeobecný popis......41

Objem dodávky......41

Prehl'ad 41

Popis funkcie 41

Technické údaje......41

Bezpečnostné pokyny ......41

Symboly a grafické znaky 42

Všeobecné bezpečnostné pokyny pre elektrické nástroje 42

Zvyškové riziká......45

Čistenie a údržba 48

Čistenie 48

Údržba 48

Uskladnenie......48

Servisná oprava ....50

Nákresy explózií ......69

Úvod

Pri komerčnom použití zanikne záruka.

Všeobecný popis

Vybalte nástroj a skontrolujte, či je kompletný:

Hladina akustického výkonu

(L_WA) 101 dB(A); K_WA = 3 dB

Vibrácie (a) ..... 10,4 m/s²; K= 1,5 m/3

Symboly a grafické znaky

Symboly v návode:

Pozor!

Pozorne si prečítajte návod na obsluhu.

Noste ochranu sluchu.

Noste ochranu zraku.

Nebezpečenstvo úrazu elektrickým prúdom!

Všeobecné bezpečnostné pokyny pre elektrické nástroje

Pojem „elektrický nástroj“ použitý v bezpečnostných pokynoch sa vzťahuje na elektrické nástroje napájané zo siete (so sietovým káblom) a na elektrické nástroje napájané z akumulátora (bez sietového kábla).

1) BEZPEČNOST PRACOVISKA

prúdu. Používanie ochranného vypínača chybového prúdu znižuje riziko elektrického úderu.

3) BEZPEČNOST OSÔB

- Starostlivo ošetrujte tento elektrický nástroj. Kontrolujte,

a) Obrábaný predmet zaistite.

b) Elektrické náradie používajte len na suché brúsenie. Neškrabte navlhčené materiály.

Predtým než založíte brúsny list, očistite brúsnu platňu.

Brúsny list so suchým zipsom:

Brúsny list bez suchého zipsu:

Pred každým použitím sa presvedčte, či náradie je funkčné.

Pred akýmkol'vek nastavovaním, údržbou alebo opravou, vytiahnite sieťovú zástrčku zo zásuvky. Nebezpečenstvo zásahu elektrickým prúdom.

Pred akýmkol'vek nastavovaním, údržbou alebo opravou, vytiahnite siet'ovú zástrčku zo zásuvky.

Nasledovné čistenie a údržbárske práce vykonávajte pravidelne. Tým sa zaručí dlhé a spolahlivé používanie.

Čistenie

Potvrzujeme tímto, že tentoVibrační bruskakonstrukční řady PSS 250 B2Pořadové číslo201803000001 - 201803039740odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení:
EN 62841-1:2015 • EN 62841-2-4:2014EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim, Germany30.03.2018	Christian Frank(Osoba zplnomocněná ksestavení dokumentace)

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních

Robbantott ábra • Eksplozijska risba Výkres sestavení • Nákresy explózií Explosionszeichnung

GRIZZLY TOOLS GMBH & CO. KG
