32 H04T2S2 - Televize ECG - Bezplatný návod k obsluze

Typ produktu	Televizor
Značka	ECG
Model	32 H04T2S2
Velikost obrazovky	32 palců (81 cm)
Rozlišení displeje	HD (1366 x 768 pixelů)
Technologie displeje	LED
Obnovovací frekvence	60 Hz
Poměr stran	16:9
Konektivita	2x HDMI, 1x USB 2.0, 1x AV, 1x RF vstup
Audio výstup	3,5 mm Jack, Optický
Vestavěný tuner	DVB-T2/T/C, DVB-S2
Napájení	AC 100-240 V, 50/60 Hz
Spotřeba energie (typická)	50 W
Spotřeba v pohotovostním režimu	< 0,5 W
Třída energetické účinnosti	A+
Rozměry bez stojanu (Š x V x H)	732 x 436 x 82 mm
Rozměry se stojanem (Š x V x H)	732 x 480 x 200 mm
Hmotnost bez stojanu	4,3 kg
Hmotnost se stojanem	4,5 kg
VESA montáž	100 x 100 mm
Dálkové ovládání	Součástí balení
Operační systém	Není chytrá televize (základní rozhraní)
Pokyny k čištění	Suchý měkký hadřík; vyhněte se kapalinám
Bezpečnostní prvky	Automatické vypnutí, ochrana proti přetížení
Dostupnost náhradních dílů	Kontaktujte výrobce
Index opravitelnosti	7/10 (odhad)

Často kladené otázky - 32 H04T2S2 ECG

Jak připojím televizi k set-top boxu pro kabelovou nebo satelitní televizi?

Pomocí kabelu HDMI připojte set-top box k jednomu z HDMI portů na televizi. Poté vyberte odpovídající HDMI vstup pomocí tlačítka Source na dálkovém ovladači.

Jak mohu změnit vstupní zdroj?

Stiskněte tlačítko "Source" nebo "Input" na dálkovém ovladači. Zobrazí se seznam dostupných vstupů. Pomocí šipek vyberte požadovaný zdroj a stiskněte OK.

Proč není obraz ani zvuk?

Zkontrolujte, zda je televize zapojená a zapnutá. Ujistěte se, že je vybrán správný vstupní zdroj. Pokud používáte externí zařízení, ověřte, že jsou zapnutá a správně připojená.

Jak mám čistit obrazovku televize?

Použijte suchý měkký mikrovláknový hadřík. Nestříkejte kapaliny přímo na obrazovku. Na odolné skvrny hadřík mírně navlhčete vodou a jemně otřete.

Mohu tuto televizi zavěsit na zeď?

Ano, podporuje nástěnné držáky VESA 100x100 mm. Použijte vhodné šrouby a ujistěte se, že držák je dimenzován na hmotnost televize (přibližně 4,5 kg).

Jak provedu obnovení továrního nastavení?

Přejděte do nabídky Nastavení (stiskněte tlačítko Menu), přejděte na Systém nebo Nastavení, poté vyberte Obnovení továrního nastavení. Potvrďte akci. Upozorňujeme, že to vymaže všechna nastavení a uložené kanály.

Jak mohu aktualizovat firmware televize?

Tento model nemusí podporovat aktualizace firmwaru přes USB. Pokyny najdete v manuálu. U základních modelů obvykle nejsou aktualizace potřeba.

Proč se televize sama vypíná?

Televize může mít funkci automatického vypnutí, pokud po určitou dobu není detekován signál. Zkontrolujte také nastavení časovače vypnutí. Pokud problém přetrvává, může se jednat o hardwarový problém.

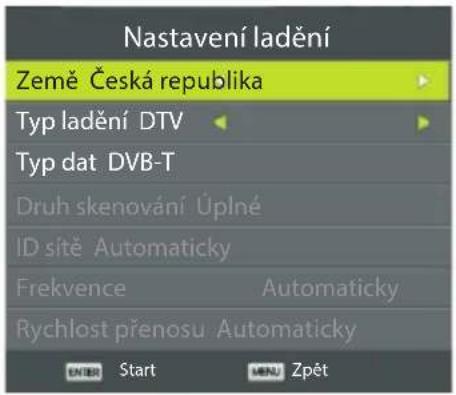

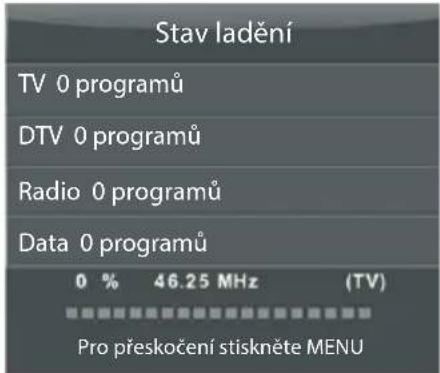

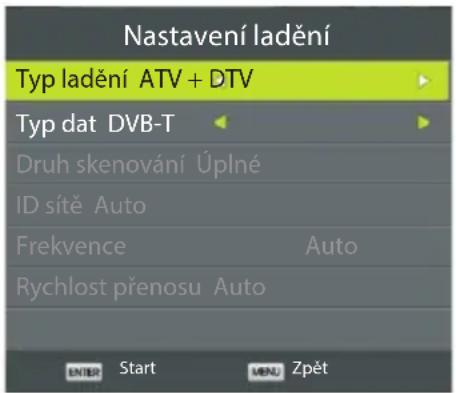

Jak mám vyhledat kanály?

Stiskněte tlačítko Menu, přejděte na Nastavení kanálů nebo Ladění, vyberte Automatické vyhledávání a zvolte svou oblast. Televize vyhledá digitální a analogové kanály.

Jaká je záruční doba?

Informace o záruce jsou obvykle dodávány s produktem. Kontaktujte zákaznickou podporu ECG nebo se podívejte na záruční kartu v krabici. Obvykle je 1–2 roky.

NÁVOD K OBSLUZE 32 H04T2S2 ECG

■ Always read the safety & use instructions carefully before using your appliance for the first time. The user's manual must be always included.
- Bitte lesen Sie vor der Inbetriebnahme des Produktes diese Anleitung und die darin enthaltenen Sicherheitshinweise aufmerksam durch. Die Bedienungsanleitung muss dem Gerät immer begelegt sein.
- Před uvedení m výrobku do provozu s důkladně procětěte tenlo návod a bezpečnosní pokyny, které jsou v to mto návodu obsaženy. Návod musí být vždy přiložen k přístroj.
- Pred uvedení m výrobku do prevádzky si dôkladne prečitajte tento návod a bezpečnostně pokyny, ktoré sú v tornto návode obsiahnuté. Návod musí byl vždy priložený k přístroju.

CONTENTS

INTRODUCTION 6

Instrukce pro sestavení stojánku....77

Umístění televizoru....77

Připojení antény a napájení....77

POPIS....78

Tlačítka televizoru a rozhraní....78

Schéma připojení externích zařízení....82

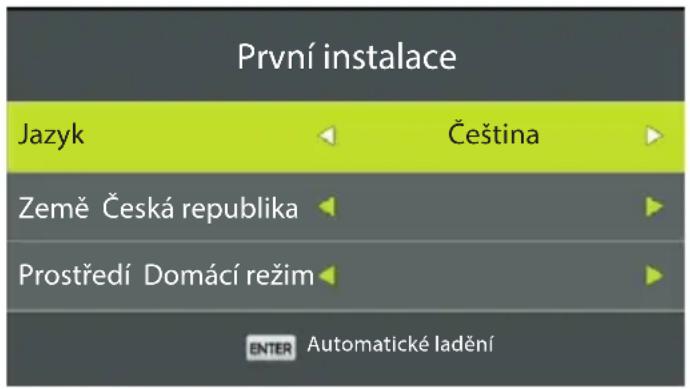

PRVOTNÍ INSTALACE....83

OVLÁDÁNÍ TELEVIZORU....86

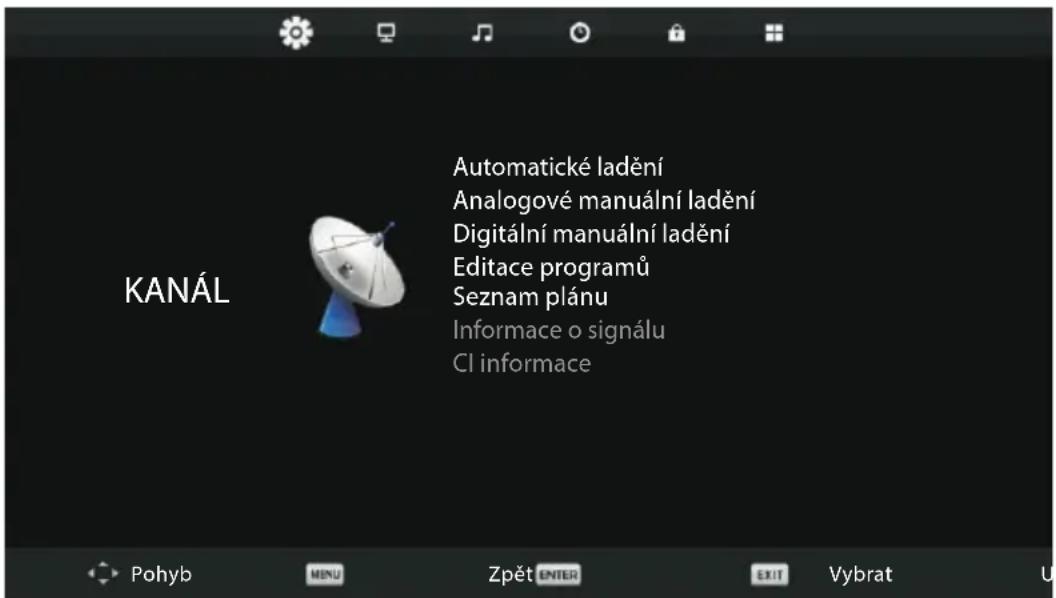

Nabídka Kanál 86

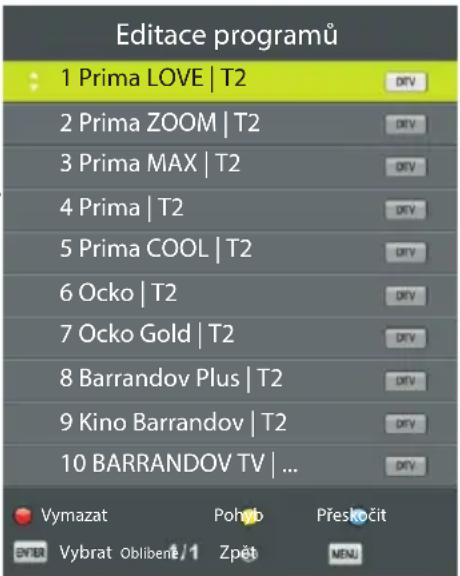

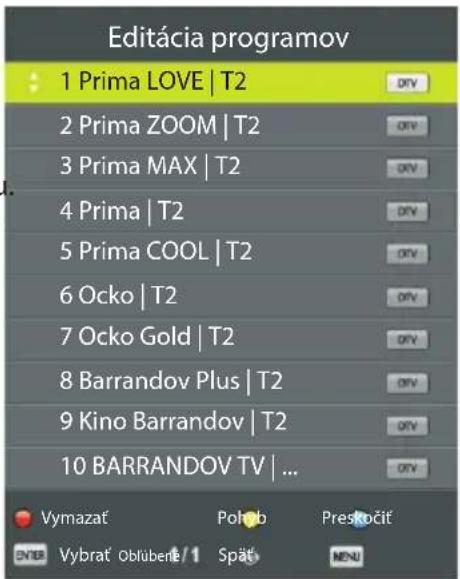

Editace programů 87

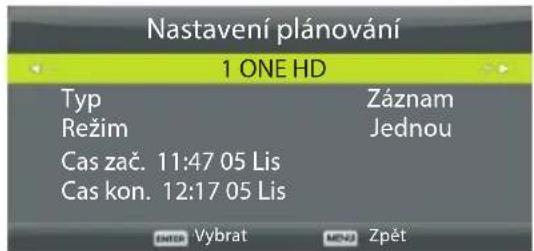

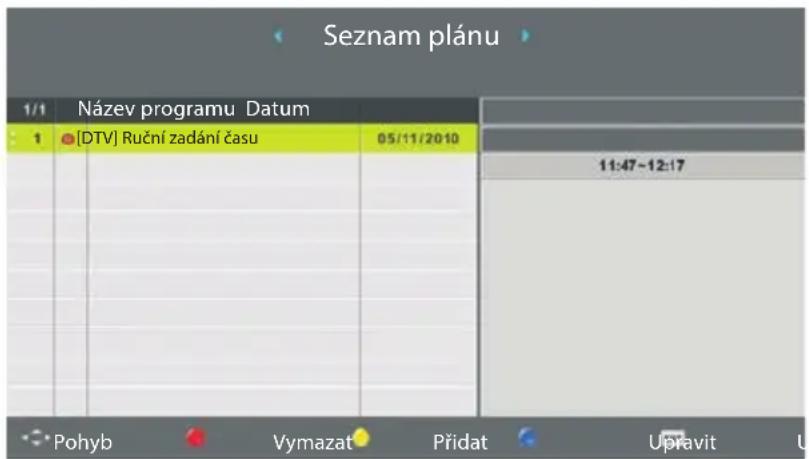

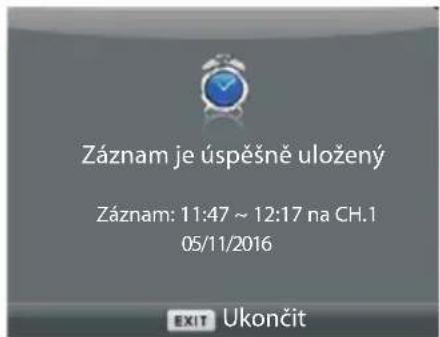

Seznam plánu (přehled naprogramovaných událostí)....87

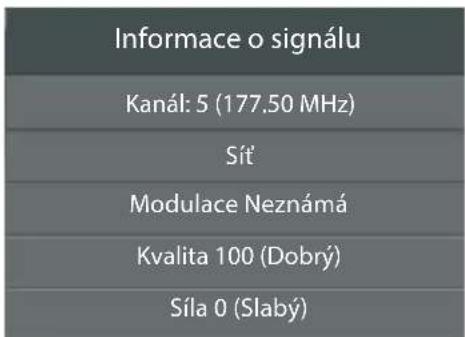

Informace o signálu 88

CI informace (vyžaduje vložení CA modulu)....88

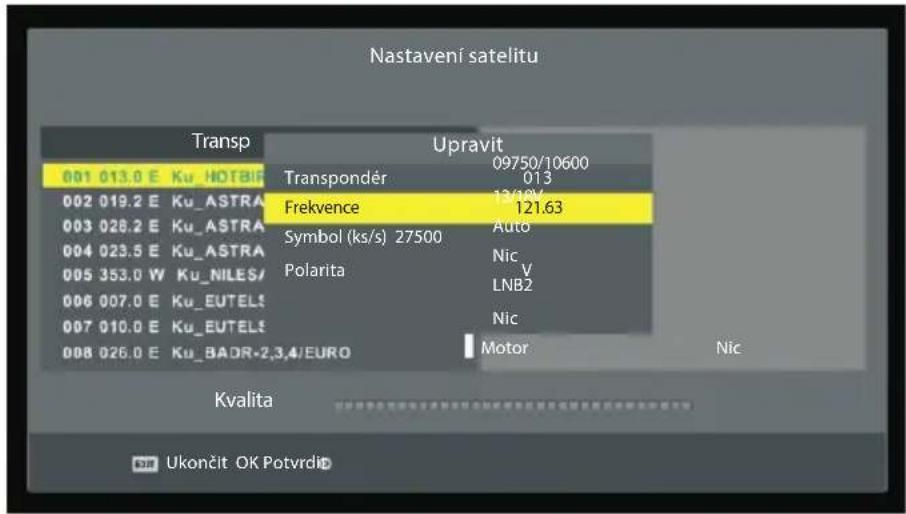

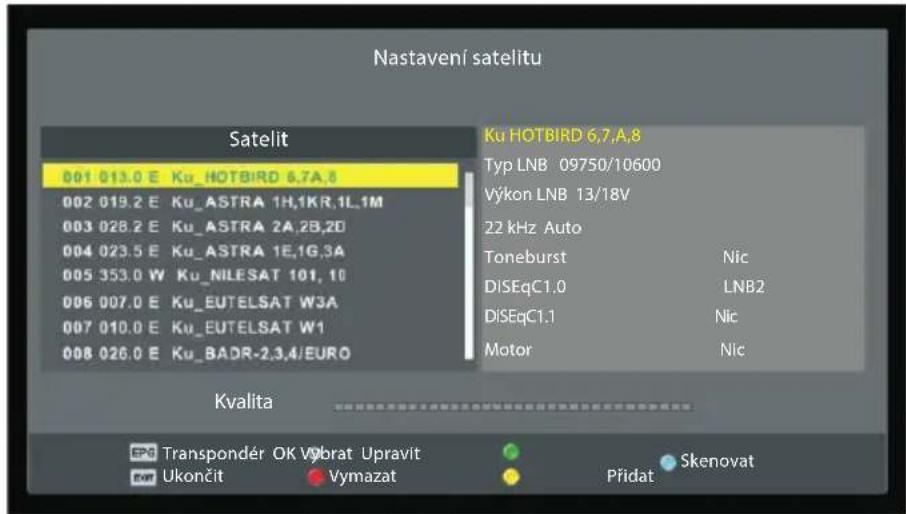

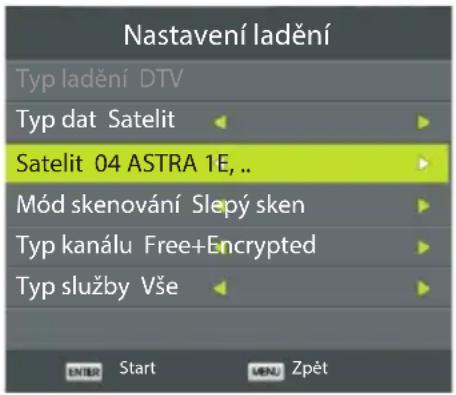

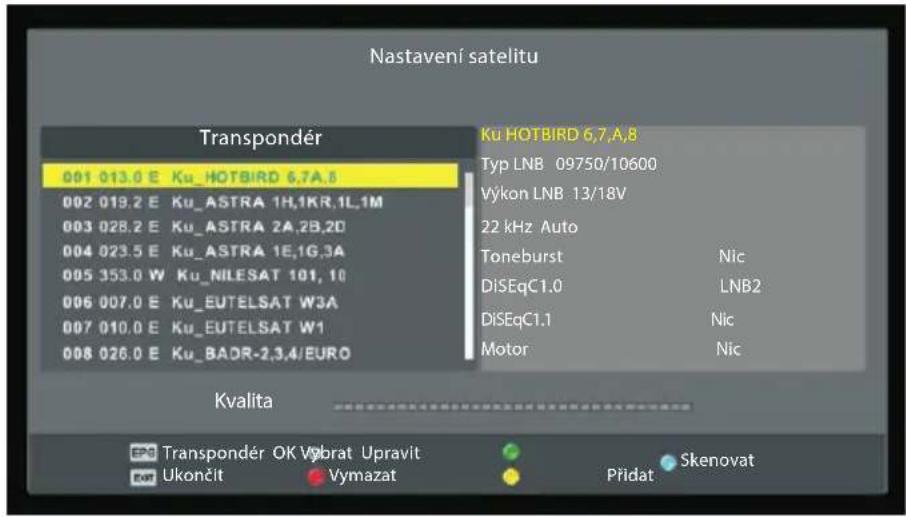

Nastavení satelitu 88

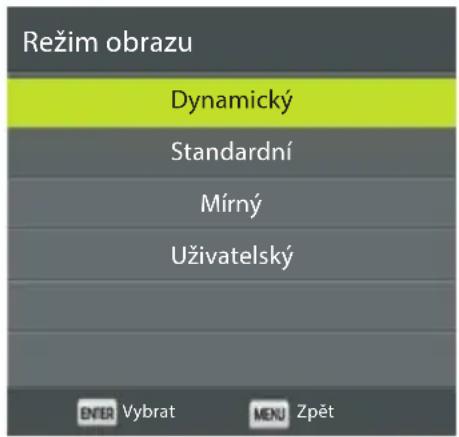

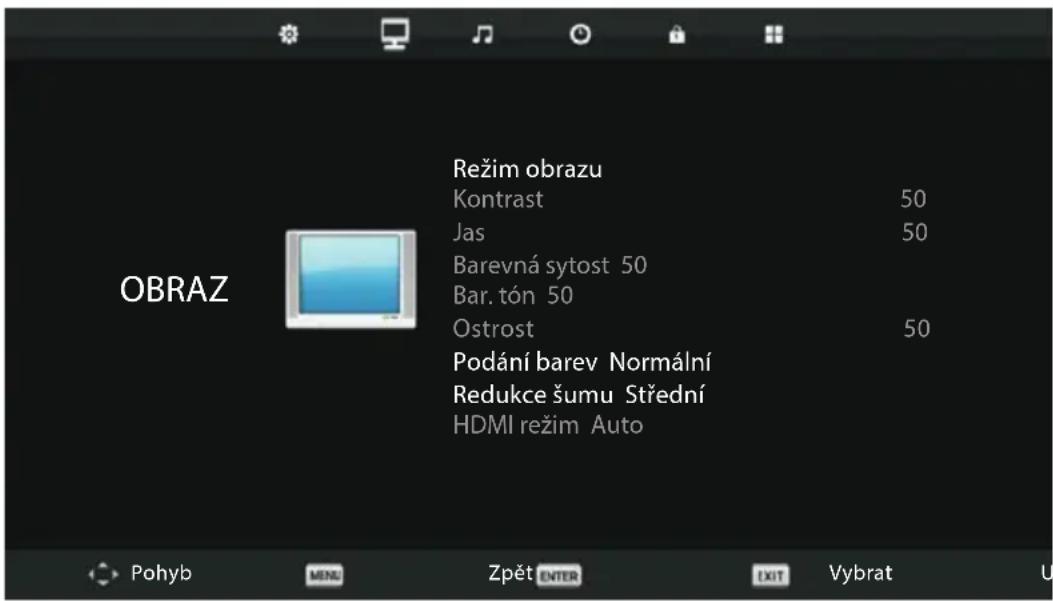

Nabídka Obraz 90

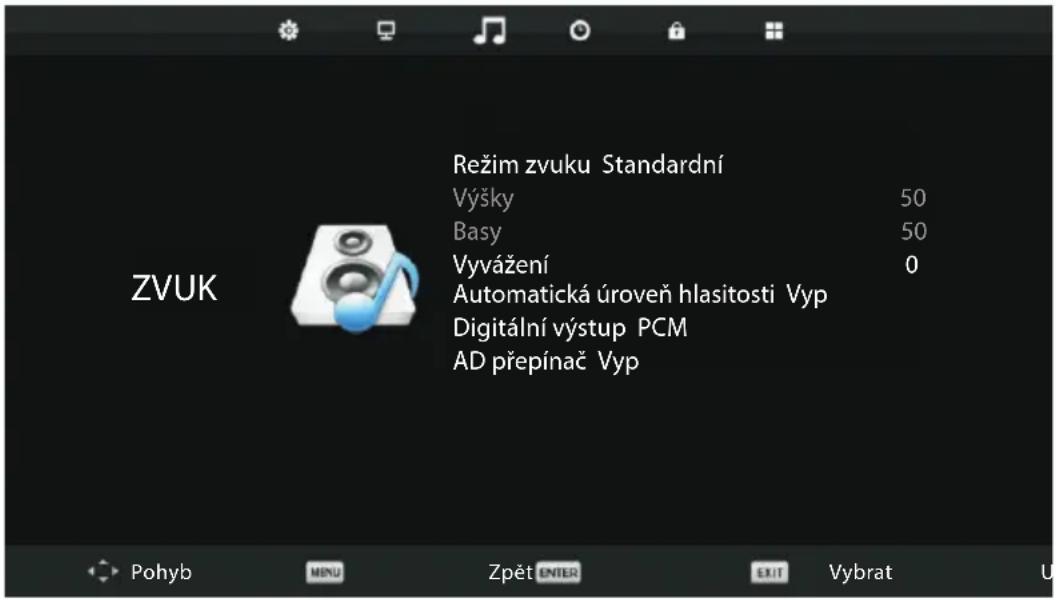

Nabídka Zvuk....92

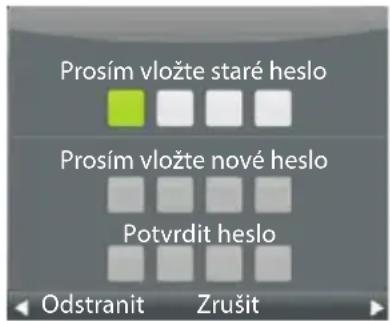

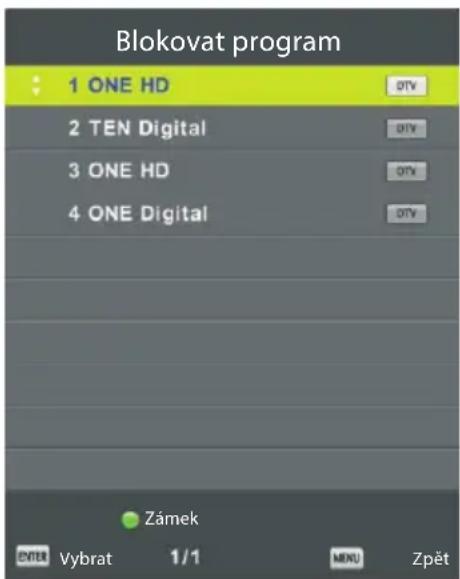

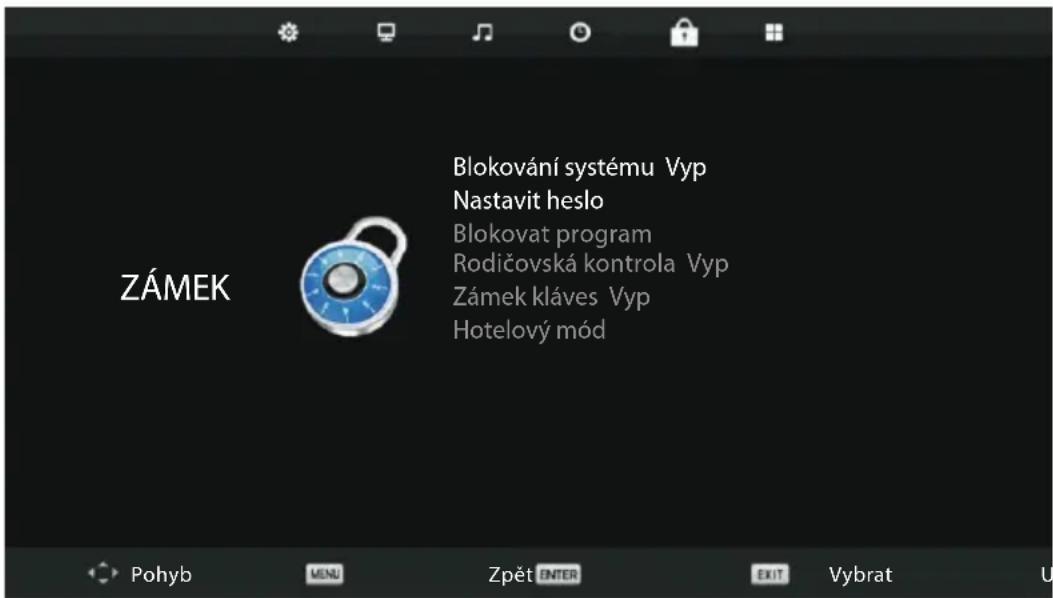

Nabídka Zámek systému 94

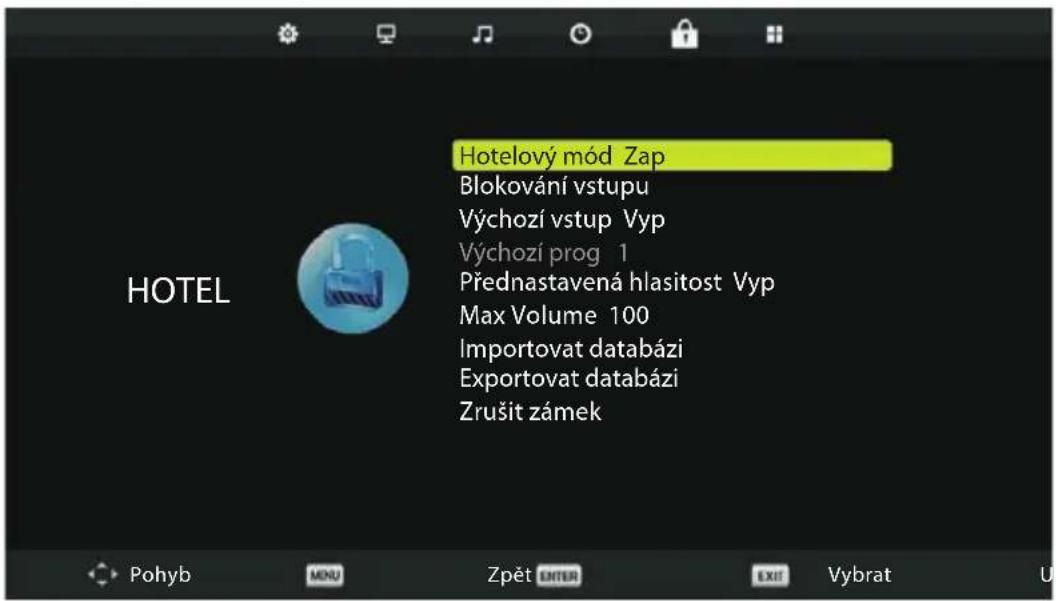

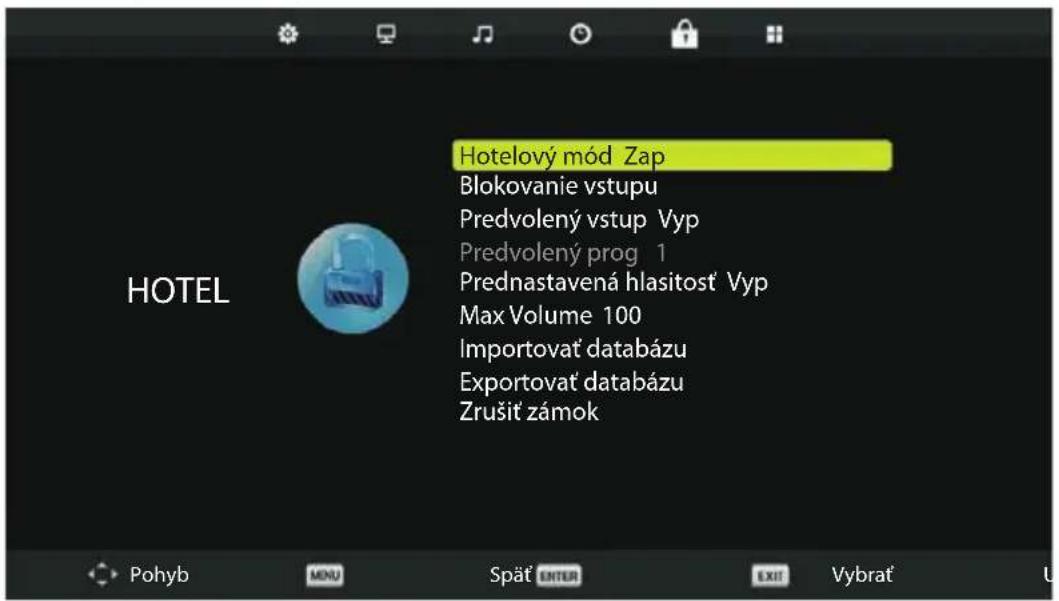

Hotelový režim (vyžaduje podporu hotelového módu)....96

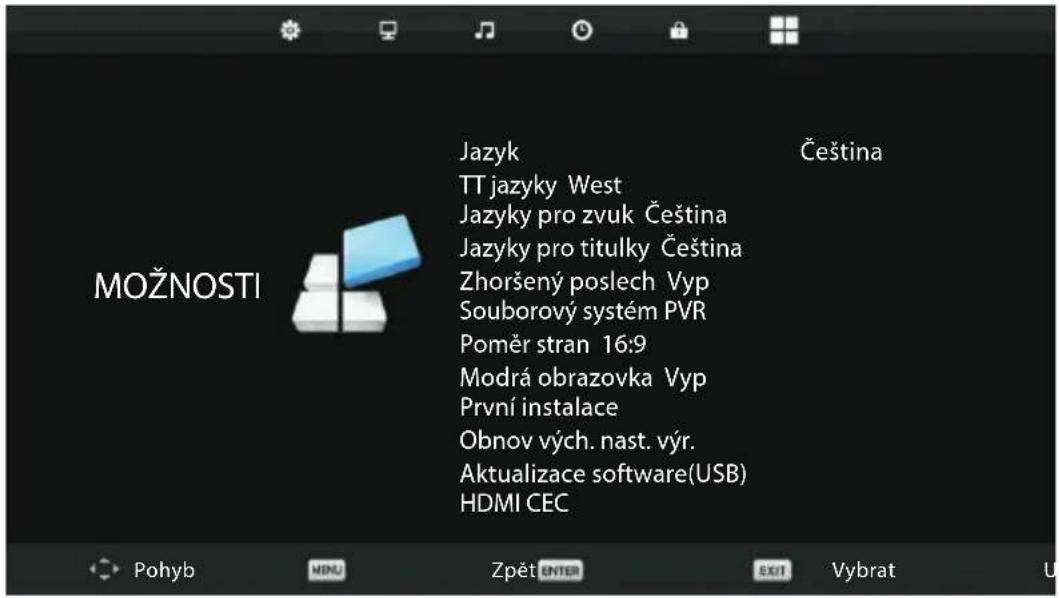

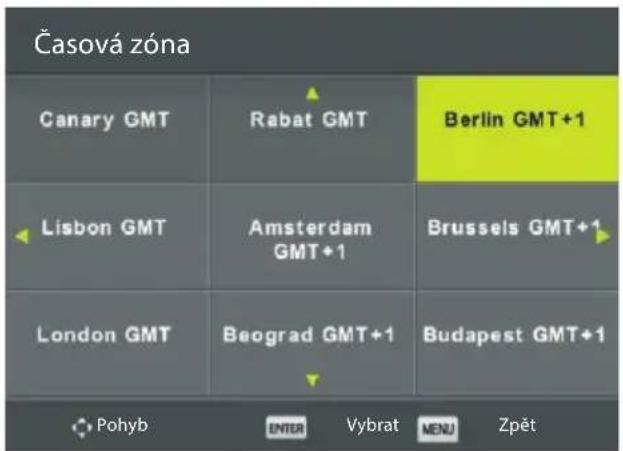

Nabídka Možnosti....97

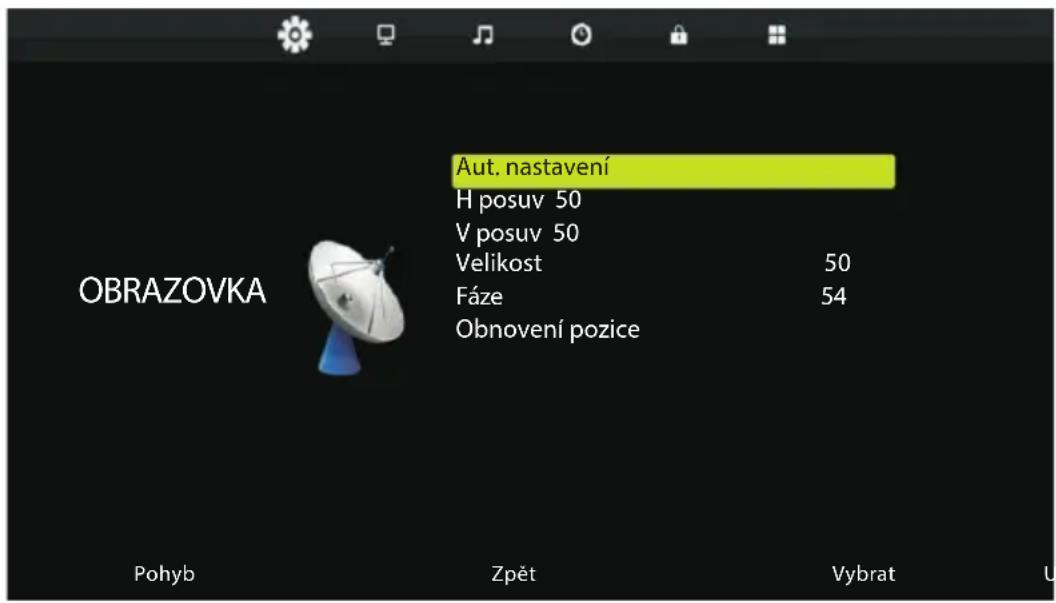

Nabídka Obrazovka 99

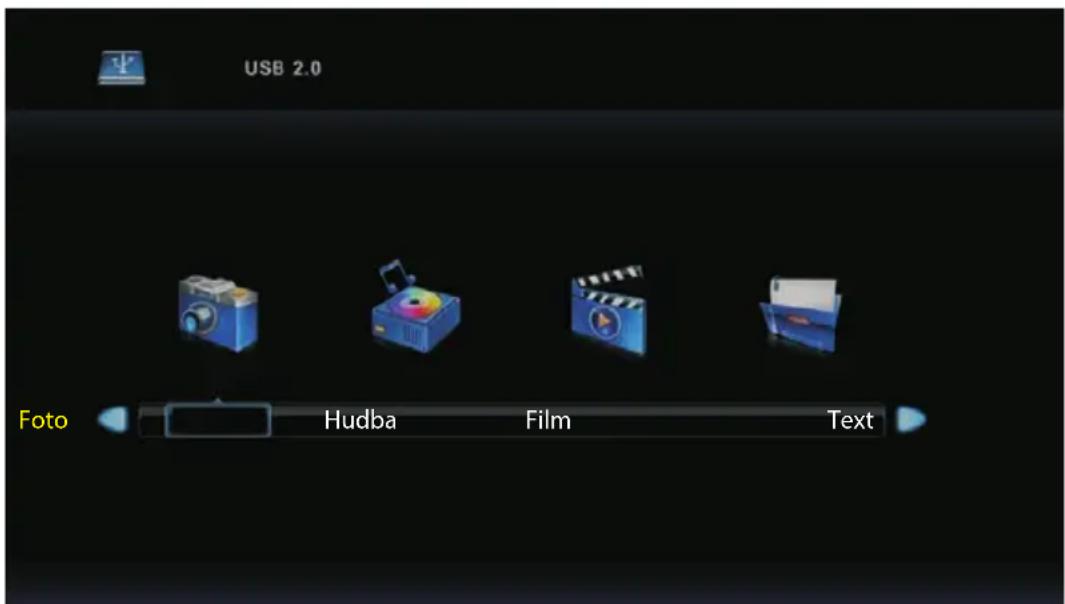

OVLÁDÁNÍ MÉDIÍ 100

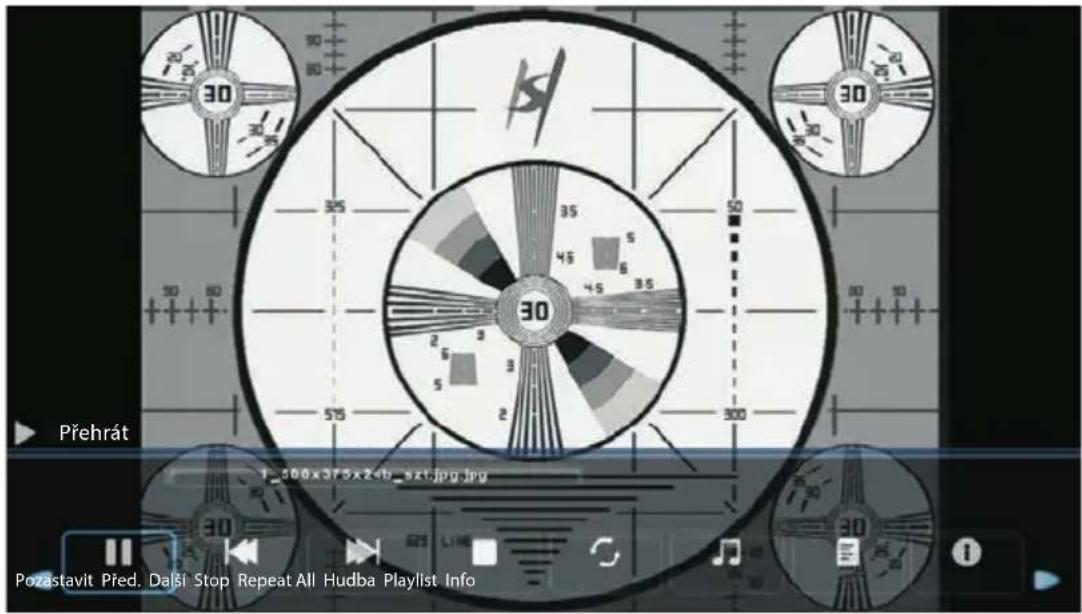

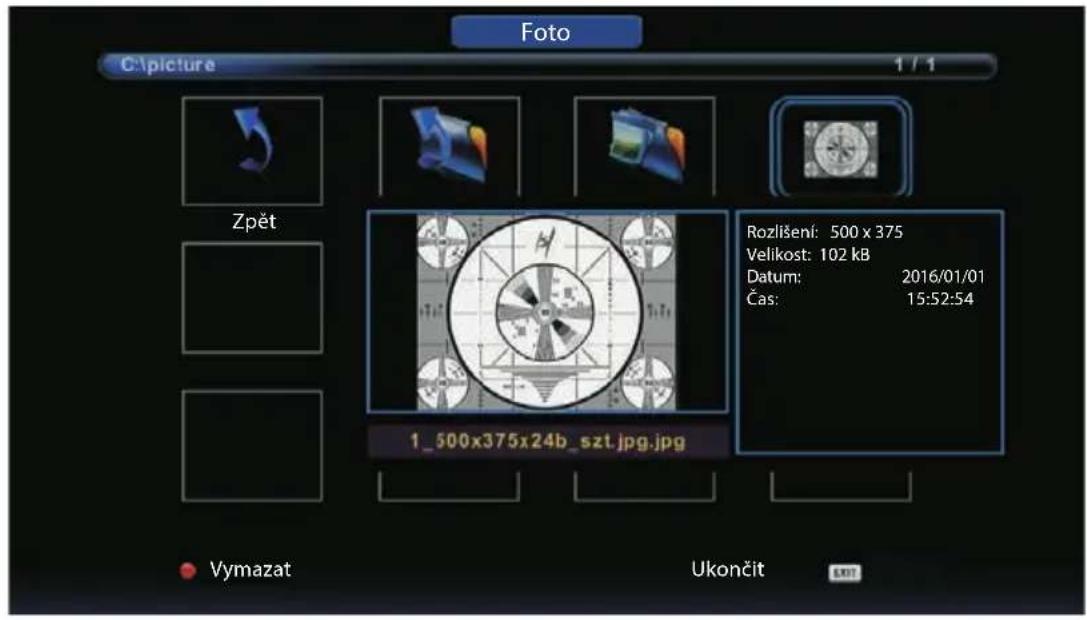

Nabídka Foto 101

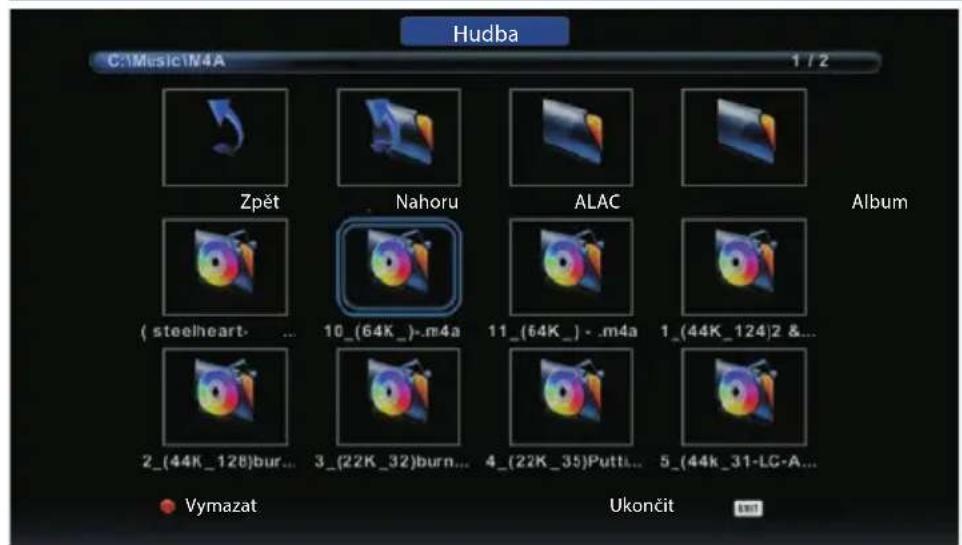

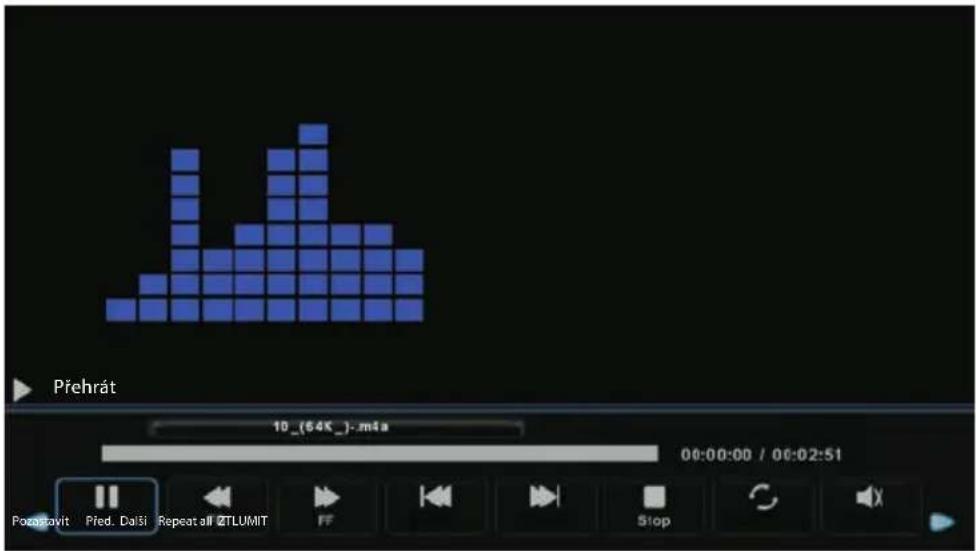

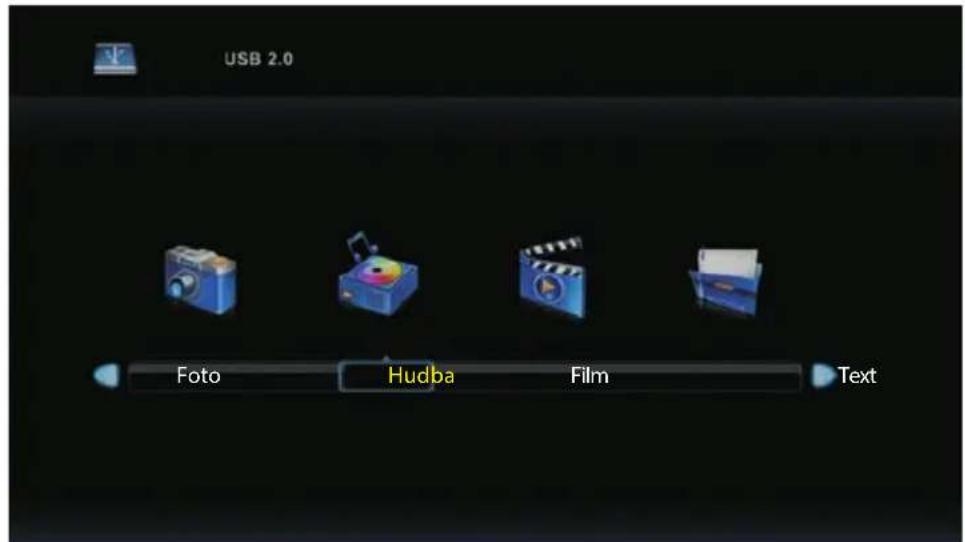

Nabídka Hudba....102

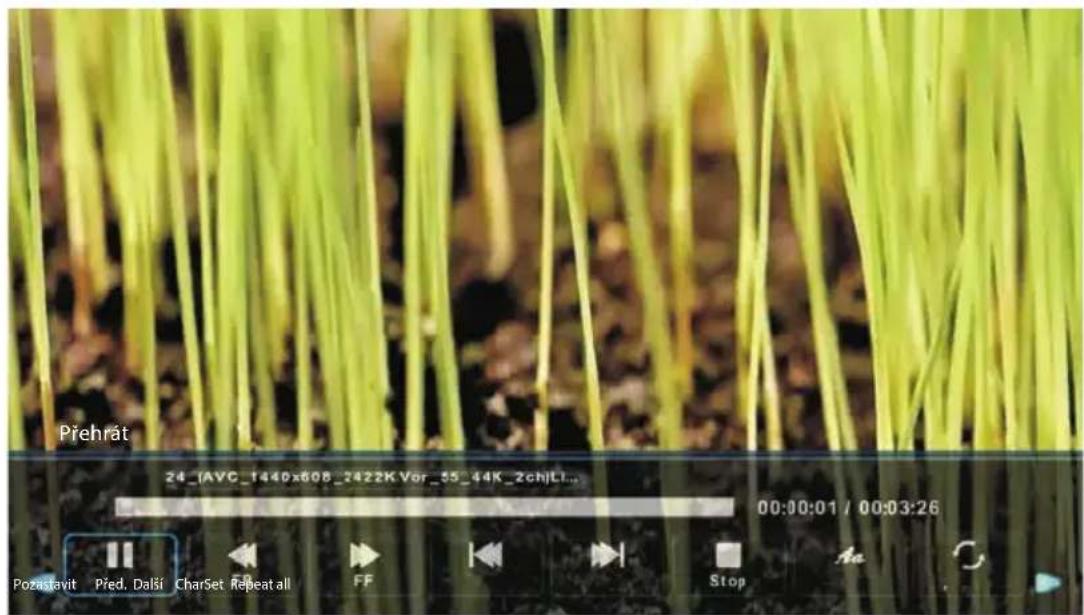

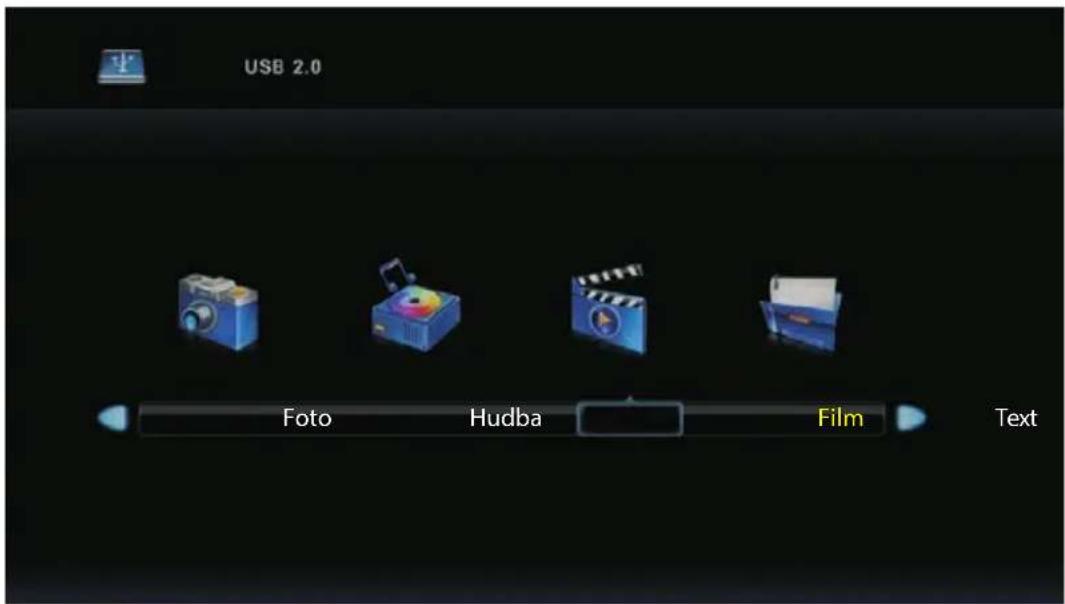

Nabídka Film....103

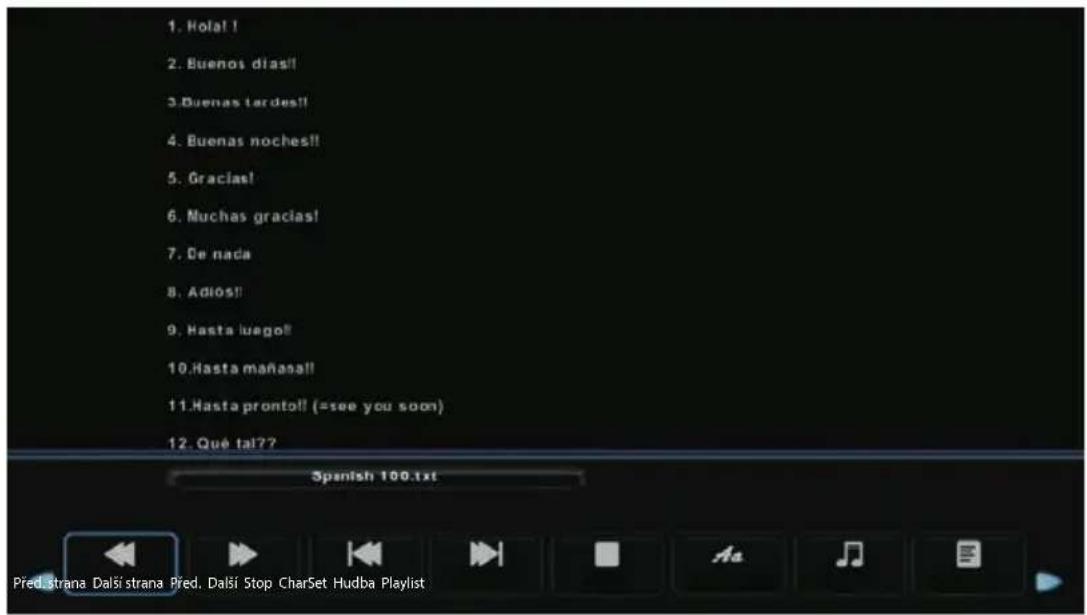

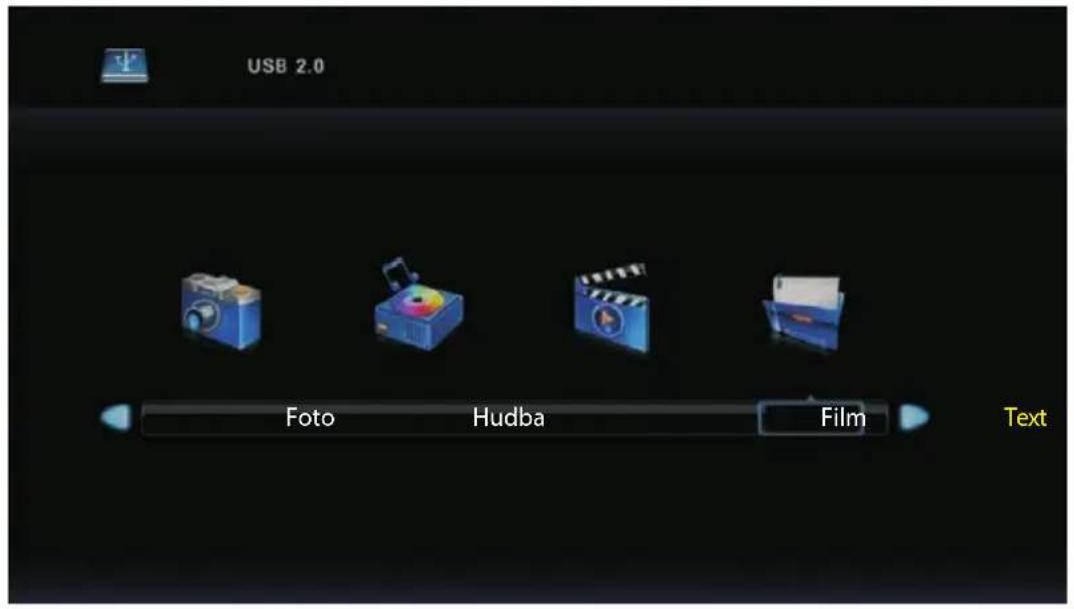

Nabídka Text....104

ODSTRAŇOVÁNÍ POTÍŽÍ...... 105

TECHNICKÝ LIST 106

BEZPEČNOSTNÍ POKYNY

Čtěte pozorně a uschovejte pro budoucí potřebu!

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícím toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně těch následujících:

POZOR

RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEOTVÍRAT

CHCETE-LI SNÍŽIT RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM, NEOTVÍREJTE KRYT NEBO ZADNÍ PANEL PŘÍSTROJE. UVNITŘ NEJSOU ŽÁDNÉ KOMPONENTY, KTERÉ BY MOHL UŽIVATEL SÁM OPRAVIT. VŽDY SE OBRAŤTE NA VYŠKOLENÉ ZAMĚSTNANCE SERVISU.

Symbol blesku se šipkou v rovnoramenném trojúhelníku má varovat uživatele před neizolovaným „nebezpečným napětím“ uvnitř přístroje, které může být dostatečně vysoké, aby osobám způsobilo úraz elektrickým proudem.

Vykřičník v rovnostranném trojúhelníku má informovat uživatele o tom, že se v literatuře přiložené k přístroji nachází mnoho důležitých pokynů pro jeho provoz a údržbu (případně servis).

1. Přečtěte si pečlivě veškeré instrukce.
2. Instrukce uložte pro nahlédnutí v budoucnu.
3. Věnujte pozornost upozorněním v příručce.
4. Dodržujte všechny pokyny.
5. Nepoužívejte zařízení v blízkosti vody.
6. Čistěte výhradně suchým hadříkem.
7. Neblokujte větrací otvory. Umístěte v souladu s pokyny výrobce.
8. Neinstalujte v blízkosti zdrojů tepla, jako jsou radiátory, topná tělesa, kamna, nebo jiných spotřebičů (včetně zesilovačů) produkujících teplo.
9. Neobcházejte bezpečnostní funkce uzemněné zásuvky. Vidlice napájecí šňůry je opatřena dvěma kolíky a jedním zemnicím kontaktem, zajištujícím vaši bezpečnost. Pokud vaše zásuvka neodpovídá vidlici napájecí šňůry tohoto televizoru, požádejte elektrikáře o výměnu zastaralé zásuvky.
10. Chraňte napájecí šnůru, nešlapejte po ní, zabraňte jejímu smáčknutí, a to zejména v blízkosti vidlice a místa, kde vystupuje z přístroje.
11. Používejte pouze příslušenství a doplňky doporučené výrobcem.
12. Za bouřky nebo v případě, že nebudete přístroj dlouhou dobu používat, odpojte napájecí šňůru přístroje ze zásuvky.

13. Veškeré opravy svěřte kvalifikovaným pracovníkům servisu. Přístroj vyžaduje servis, jestliže je jakýmkoli způsobem poškozen. Například když je poškozena napájecí šňůra nebo zástrčka, do přístroje se dostala tekutina nebo do něj vnikl cizí předmět, byl vystaven dešti nebo vlhku, došlo k jeho pádu nebo nefunguje obvyklým způsobem.

14. Zásuvka, ke které je televizor připojen, slouží k odpojení přístroje od sítě a musí být za všech okolností snadno přístupná.

15. Větrací otvory nesmějí být zakryty takovými předměty jako noviny, ubrusy, záclony atd., protože tím se zabraňuje nezbytnému větrání.
16. Na přístroj nestavte zdroje otevřeného ohně, jako např. hořící svíčky.
17. Dbejte na ekologickou likvidaci baterií.
18. Přístroj je určen k provozu v mírném klimatu.
19. Zabraňte kapání vody na přístroj a jejímu vniknutí do přístroje. Na přístroj nestavte žádné předměty naplněné tekutinou, jako např. vázy s květinami.
20. Elektrostatický výboj může způsobit selhání funkce. Funkci zařízení lze manuálně obnovit vypnutím napájení a jeho opětovným zapnutím.

VAROVÁNÍ:

Nevystavujte přístroj dešti nebo vlhkosti snížíte tak riziko požáru nebo úrazu elektrickým proudem.

VAROVÁNÍ:

Baterie chraňte před působením vysokých teplot, například na přímém slunci. Baterie nevhazujte do ohně.

Tento symbol znamená, že se jedná o přístroj v druhé ochranné třídě, s dvojitou izolací mezi nebezpečným síťovým napětím a uživatelsky přístupnými partiemi. Při servisu používejte výhradně identické náhradní díly.

Varování

Tento televizní přijímač využívá při svém provozu vysoké napětí. Neodnímejte zadní kryt přístroje. Veškerý servis svěřte kvalifikovaným pracovníkům.

Upozornění

Dejte pozor, aby se napájecí šňůra nezachytila pod televizorem.

Varování

Nevystavujte přístroj dešti nebo vlhkosti snížíte tak riziko požáru nebo úrazu elektrickým proudem.

Upozornění

O televizor se neopírejte, nenaklánějte jej a nestrkejte do něj. Obzvláštní pozornost věnujte přítomnosti dětí. Pád přístroje může způsobit vážné zranění.

Varování

Zabraňte vniknutí cizích předmětů do větracích otvorů přístroje. Televizor chraňte před politím jakýmikoli tekutinami.

Upozornění

Televizor nestavte na nestabilní vozíky, stojany, police nebo stolky. Pád může způsobit poškození přístroje nebo zranění osob.

Upozornění

Nezakrývejte ventilační otvory v zadním krytu přístroje. Dostatečná ventilace je nezbytná pro správnou funkci elektrických komponentů

Upozornění

Jestliže je televizor umístěn do přihrádky obývací stěny nebo jiného uzavřeného prostoru, je nezbytné dodržet minimální vzdálenosti. Přehřívání může zkrátit životnost přístroje a může být také nebezpečné.

Upozornění

Pokud nebudete televizor delší dobu používat, doporučujeme odpojit napájecí šňůru z elektrické zásuvky.

NA ÚVOD

Děkujeme, že jste si zakoupili tento televizor. Abyste již od samého počátku mohli naplno využívat předností tohoto přístroje, přečtěte si pečlivě tuto příručku a uložte ji na příhodné místo pro snadné nahlédnutí v budoucnu.

POZOR

Nikdy nemanipulujte s žádnými interními komponenty přístroje a neprovádějte žádná nastavení, která nejsou popsána v této příručce. LED televizory používají vysoké napětí. Když čistíte prach nebo kapičky z displeje nebo skřině přístroje, měli byste nejprve vytáhnout napájecí šňůru ze zásuvky a poté otrít přístroj suchým hadříkem. Při bouřce odpojte napájecí šňůru a anténu, aby nedošlo k poškození televizoru. Veškeré opravy svěřte kvalifikovanému servisu.

INSTALACE A ZAPOJENÍ TELEVIZORU

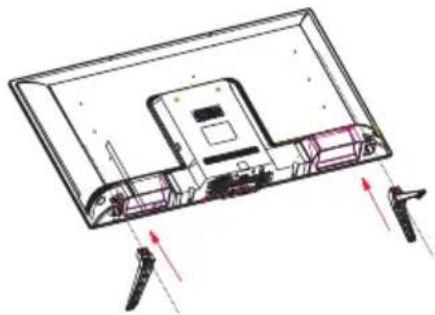

Instrukce pro sestavení stojánku

1. Otevřete kartonovou krabici a vyjměte televizor, příslušenství a stojánek (pouze některé modely).
2. Televizor položte na rovný povrch obrazovkou směrem dolů. K ochraně displeje před poškozením použijte deku nebo jinou měkkou látku
3. Nasad'te stojánek ve směru šipek dle obrázku.
4. Sestavení je tímto dokončeno.

- Televizor umístěte v místnosti tak, aby na obrazovku nedopadalo přímé sluneční světlo.

- Úplná tma nebo odrazy na obrazovce mohou způsobovat únavu zraku. Pro pohodlné sledování se doporučuje měkké nepřímé osvětlení.

- Mezi přístrojem a zdí ponechte dostatek prostoru, umožňujícího cirkulaci vzduchu.

- Vyvarujte se příliš horkým místům, aby nedošlo k případnému poškození skříně přístroje nebo předčasnému stárnutí komponentů.

- Nezakrývejte ventilační otvory televizoru.

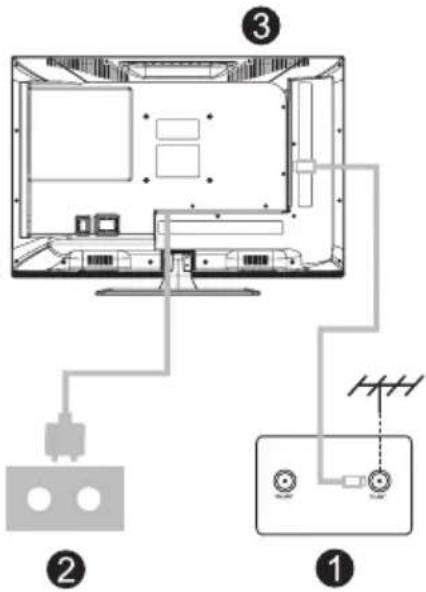

Připojení antény a napájení

1. Kabel antény připojte k anténnímu konektoru na zadní straně televizoru.
2. Vidlici napájecí šnůry zapojte do elektrické zásuvky.
3. Televizor zapněte.
   Stiskněte vypínač na televizoru. Indikační kontrolka se rozsvítí zeleně. Když je TV v pohotovostním režimu (červený svit kontrolky), můžete televizor zapnout stiskem tlačítka na dálkovém ovladači.

Tlačítka televizoru a rozhraní

VARIANTA A

Tlačítková nabídka na TV

Tlačítkovou nabídku televizoru je možné vyvolat stisknutím multifukčního tlačítka. Pokud jej stisknete krátce, zobrazí se tlačítková nabídka na obrazovce. Opětovným krátkým stisknutím posunete zvýraznění o jednu pozici doprava ve smyčce. Nabídka se po 5 vteřinách nečinnosti automaticky skryje. Stisknutím a podržením tlačítka provedete volbu zvýrazněné funkce viz níže.

POWER : Zapnutí/vypnutí napájení

SOURCE : Volba externího zdroje signálu

MENU : Zobrazení hlavní nabídky a potvrzení vybraných položek

VOL +/- : Nastavení hlasitosti

VARIANTA B

Tlačítka na TV

Poznámka: Následující popis představuje pouze funkční schéma. Skutečná pozice a uspořádání se může u různých modelů lišit.

VOL+ VOL - CH+ CH- MENU SOURCE

: Zapnutí/vypnutí napájení

SOURCE : Volba externího zdroje signálu

MENU : Zobrazení hlavní nabídky a potvrzení vybraných položek

VOL +/- : Nastavení hlasitosti

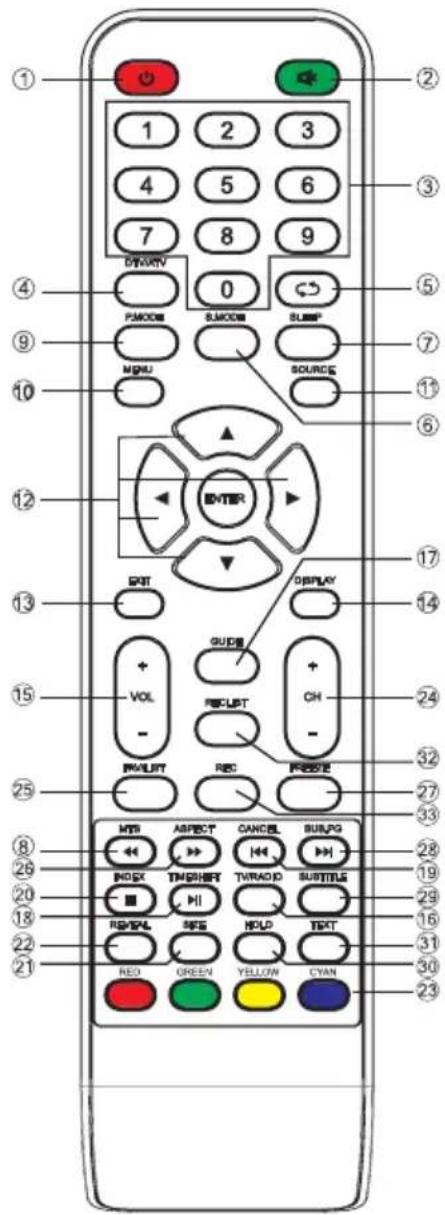

Tlačítka dálkového ovladače VARIANTA A

1. ⏻: Zapnutí TV nebo vypnutí do pohotovostního režimu.

2. ☐: Vypnutí nebo zapnutí zvukového výstupu.

3. NUMERICKÁ TLAČÍTKA: Přímé zadání kanálu.

4. DTV/AV: Přepínání mezi analogovou a digitální TV.

5. : Návrat k naposledy sledovanému kanálu.

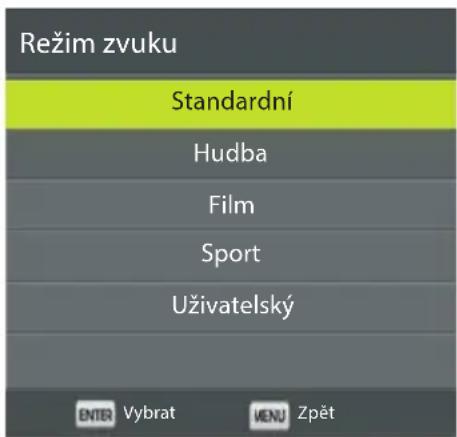

6. S.MODE: Přepínání mezi různými nastaveními zvuku.

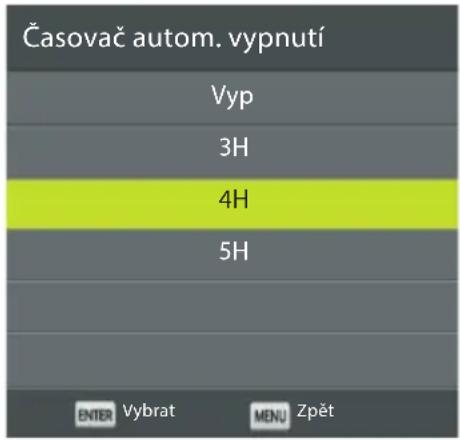

7. SLEEP: Nastavení času do automatického vypnutí

8. MTS: Volba zvuku.

9. P. MODE: Přepínání mezi různými nastaveními obrazu.

10. MENU: Zobrazení hlavního menu na obrazovce.

11. SOURCE: Zobrazení dostupných video zdrojů a jejich výběr.

12. ŠIPKY: Pohyb po menu. / ENTER: Potvrzení výběru.

13. EXIT: Návrat do předchozího menu nebo opuštění menu.

14. DISPLAY: Zobrazení informací o zdroji a kanále

15. VOL +/-: Nastavení hlasitosti.

16. TV/RADIO: Přepínání mezi TV a rozhlasovými stanicemi.

17. GUIDE: (a) Vyvolání EPG (programový průvodce) (b) Rychlý posun zpět v režimu PVR nebo přehrávače médií.

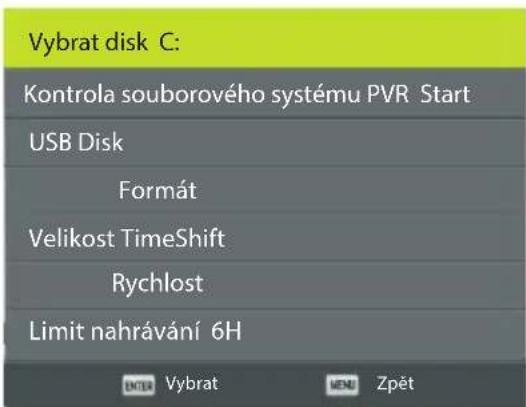

18. TIME SHIFT: (a) Časový posuv DTV kanálů (b) Přehrávání v režimu PVR nebo přehrávače médií.

19. CANCEL: (a) Návrat z režimu teletextu k obrazu a zpět (b) Předchozí kapitola v režimu PVR nebo přehrávače médií.

20. INDEX: (a) Obsah teletextu (b) Opuštění reprodukce v režimu PVR nebo přehrávače médií.

21. SIZE: Změna velikosti písma teletextu.

22. REVEAL: Zobrazení nebo skrytí textových informací.

23. Barevná tlačítka: Ovládání funkcí indikovaných na obrazovce

24. CH-/CH+: Přepnutí na předchozí nebo následující kanál.

25. FAV/LIST: Přístup k seznamu oblíbených kanálů.

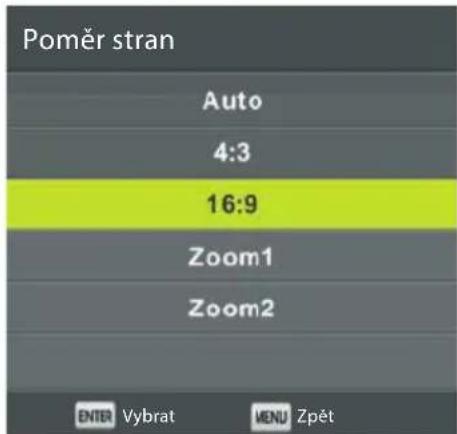

26. ASPECT: (a) Volba formátu obrazu (b) Rychlý posun vpřed v režimu PVR nebo přehrávače médií.

27. FREEZE: Slouží ke zmrazení obrazu na obrazovce.

28. SUB PG: (a) Přístup k podstránkám (b) Následující kapitola v režimu PVR nebo přehrávače médií.

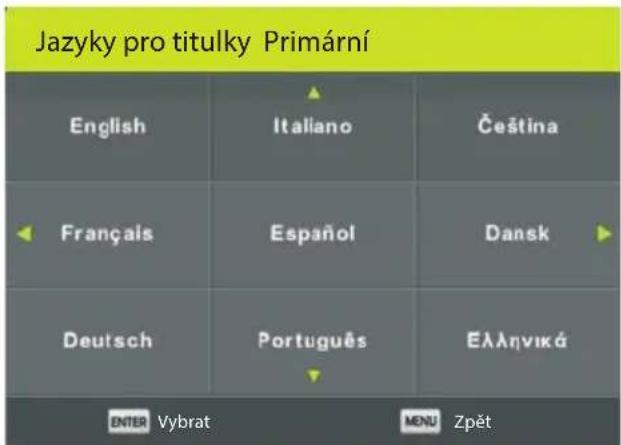

29. SUBTITLE: Zobrazení a nastavení jazyka titulků.

30. HOLD: Zastavení teletextu na aktuální stránce.

31. TEXT: Otevření teletextu.

32. RECLIST: Seznam nahrávek

33. REC: Stiskem spustíte nahrávání v režimu PVR.

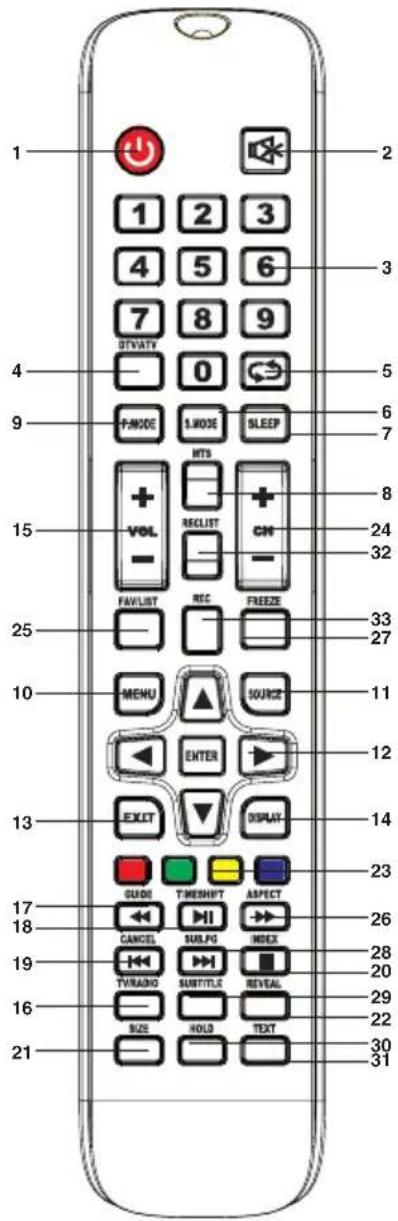

VARIANTA B

Čeština

1 2 3 4 5 6 7 8 9 0 STVATY 5 9 T-MODE S-MODE SLEEP MTS VOL RECLIST CN FAVLIST REC FREEZE 33 27 15 10 MENU SOURCE 11 ENTER 12 EXIT DISPLAY 13 GUIDE T-MESHPT ASPECT 23 17 CANCEL SUBFG INDEX 26 18 TV-RADIO SUBTITLE REVEAL 28 20 19 SIZE HOLD TEXT 29 22 30 31

1. ⏻: Zapnutí TV nebo vypnutí do pohotovostního režimu.

2. ☐: Vypnutí nebo zapnutí zvukového výstupu.

3. NUMERICKÁ TLAČÍTKA: Přímé zadání kanálu.

4. DTV/AV: Přepínání mezi analogovou a digitální TV.

5. : Návrat k naposledy sledovanému kanálu.

6. S.MODE: Přepínání mezi různými nastaveními zvuku.

7. SLEEP: Nastavení času do automatického vypnutí

8. MTS: Volba zvuku.

9. P. MODE: Přepínání mezi různými nastaveními obrazu.

10. MENU: Zobrazení hlavního menu na obrazovce.

11. SOURCE: Zobrazení dostupných video zdrojů a jejich výběr.

12. ŠIPKY: Pohyb po menu. / ENTER: Potvrzení výběru.

13. EXIT: Návrat do předchozího menu nebo opuštění menu.

14. DISPLAY: Zobrazení informací o zdroji a kanále

15. VOL +/-: Nastavení hlasitosti.

16. TV/RADIO: Přepínání mezi TV a rozhlasovými stanicemi.

17. GUIDE: (a) Vyvolání EPG (programový průvodce) (b) Rychlý posun zpět v režimu PVR nebo přehrávače médií.

18. TIME SHIFT: (a) Časový posuv DTV kanálů (b) Přehrávání v režimu PVR nebo přehrávače médií.

19. CANCEL: (a) Návrat z režimu teletextu k obrazu a zpět (b) Předchozí kapitola v režimu PVR nebo přehrávače médií.

20. INDEX: (a) Obsah teletextu (b) Opustění reprodukce v režimu PVR nebo přehrávače médií.

21. SIZE: Změna velikosti písma teletextu.

22. REVEAL: Zobrazení nebo skrytí textových informací.

23. Barevná tlačítka: Ovládání funkcí indikovaných na obrazovce

24. CH-/CH+: Přepnutí na předchozí nebo následující kanál.

25. FAV/LIST: Přístup k seznamu oblíbených kanálů.

26. ASPECT: (a) Volba formátu obrazu (b) Rychlý posun vpřed v režimu PVR nebo přehrávače médií.

27. FREEZE: Slouží ke zmrazení obrazu na obrazovce.

28. SUB PG: (a) Přístup k podstránkám (b) Následující kapitola v režimu PVR nebo přehrávače médií.

29. SUBTITLE: Zobrazení a nastavení jazyka titulků.

30. HOLD: Zastavení teletextu na aktuální stránce.

31. TEXT: Otevření teletextu.

32. RECLIST: Seznam nahrávek.*

33. REC: Stiskem spustíte nahrávání v režimu PVR.*

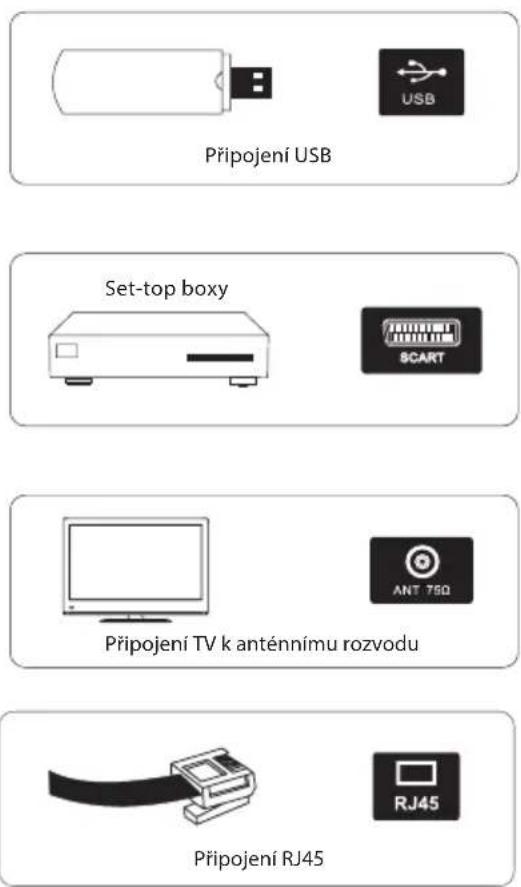

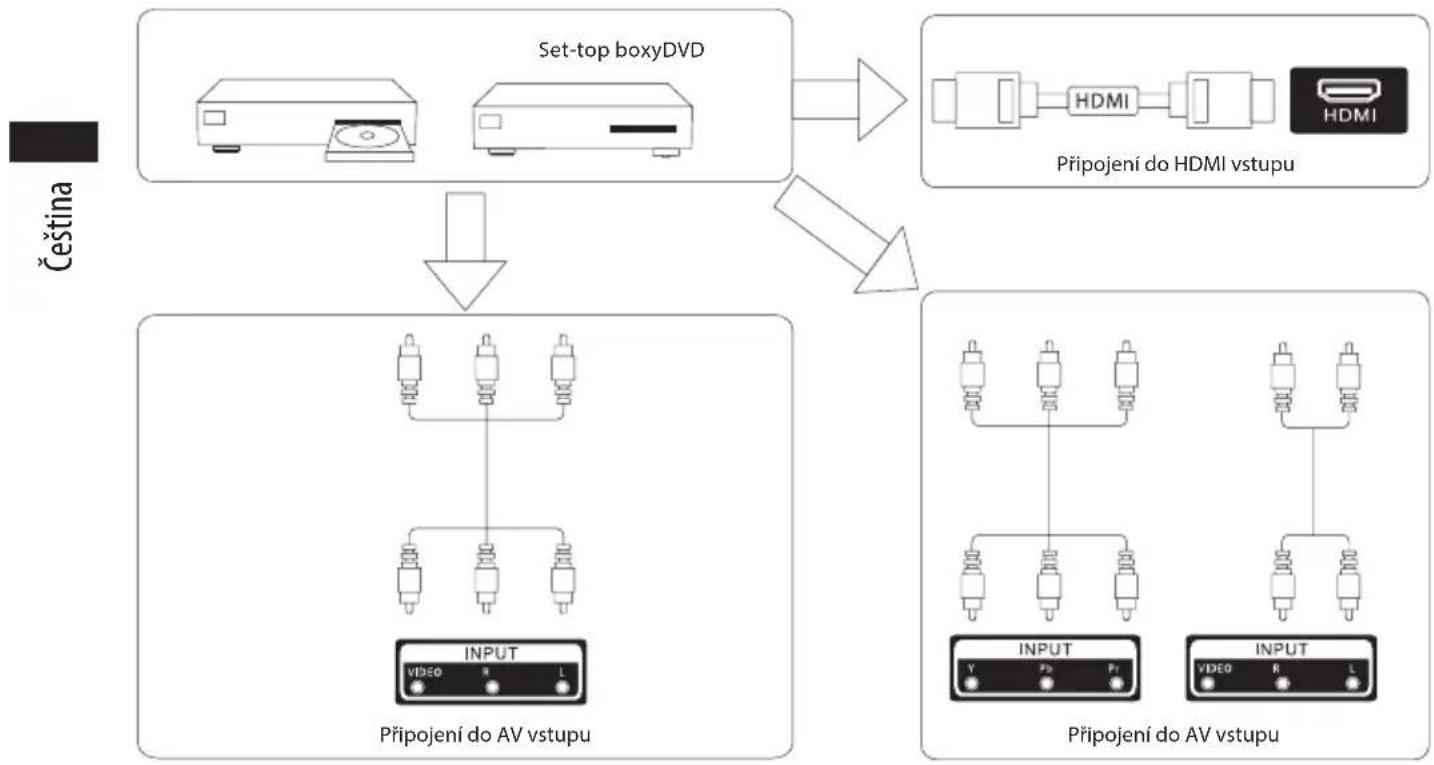

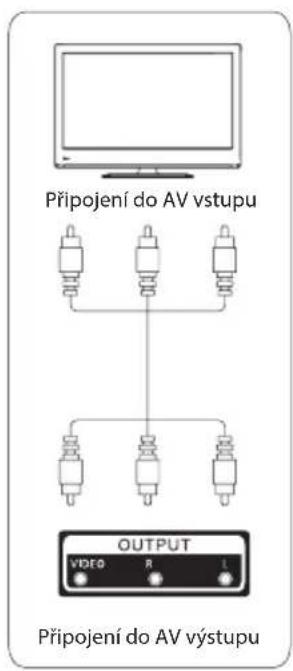

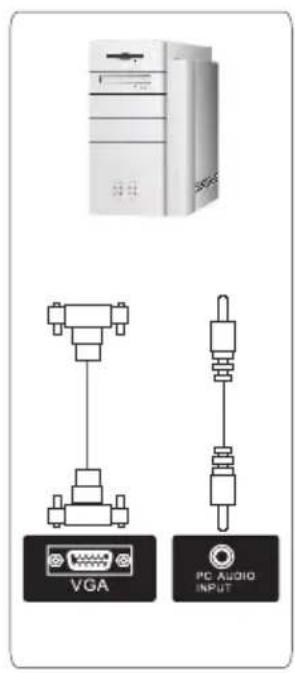

Rozhraní

Poznámka: Následující tabulka uvádí přehled nejrůznějších rozhraní. Skutečná pozice, typ, uspořádání a počet rozhraní se může u jednotlivých modelů lišit.

	AV vstupVstup externího video a audio signálu (levý a pravý kanál).
	CI slotTento slot je určen pro karty umožňující sledování placených TV kanálů.
	Y Pb Pr vstupUmožňuje připojení kompozitního videosignálu z DVD/videorekordéru.*
	HDMI vstupVstup digitálního signálu prostřednictvím HDMI konektoru.
	ANT 75Připojení anténního vstupu (75/VHF/UHF).
	VGA vstupVstup analogového video signálu z PC.
	PC AUDIO vstupPřivedení audio signálu z PC, když je videosignál připojen pomocí VGA.
	Sluchátkový výstupPři připojení sluchátek se automaticky vypne zvuk z reproduktorů TV.
	USB vstupUmožňuje připojení USB zařízení a přehrávání mediálních souborů nebo nahrávání pořadů na USB.
	SCART vstupStandardně podporuje vstup kompozitního a RGB signálu.(Některé modely nemusejí být tímto rozhraním vybaveny)
	COAXIALUmožňuje připojení SPDIF přijímače.

* Některé modely nemusejí být tímto rozhraním vybaveny

Schéma připojení externích zařízení

VGA PC AUDIO INPUT

Připojení do AV výstupu OUTPUT VIDEO R L Připojení do AV výstupu

Připojení USB Set-top boxy Připojení TV k anténnímu rozvodu Připojení RJ45

PRVOTNÍ INSTALACE

K anténnímu vstupu televizoru s označením ANT 75 Ω připojte koaxiální kabel se signálem z pozemského TV vysílání nebo z kabelového rozvodu. Pokud přijímáte satelitní vysílání, připojte kabel od satelitní antény ke vstupu označenému ANT 75 Ω (S2).

Zapojte síťovou šňůru televizoru do zásuvky a zapněte přijímač. Na obrazovce se objeví nabídka První instalace:

První instalace Jazyk Čeština Země Česká republika Prostředí Domácí režim ENTER Automatické ladění

Výběr jazyka, země a prostředí

Pomocí tlačítek ◀/▶ vyberte jazyk, který bude použit pro menu a hlášení na obrazovce.

Pomocí tlačítek ◀/▶ vyberte požadovanou zemi.

Pomocí tlačítek ◀/▶ zvolte, zda bude televizor provozován v domácnosti (Domácí režim) nebo předváděn na prodejně (Obchodní režim).

Pro pokračování stiskněte tlačítko ENTER.

Výběr způsobu automatického ladění

Tlačítky ◀/▶ vyberte, zda budete chtít ladit analogové (ATV) programy, digitální programy (DTV) nebo oboje (ATV + DTV).

Nastavení ladění Typ ladění ATV + DTV Typ dat DVB-T Druh skenování Úplné ID sítě Auto Frekvence Auto Rychlost prénosu Auto ENTER Start MENU Zpět

U digitálních programů zvolte v položce Typ dat modulaci: DVB-T (pozemské vysílání), DVB-C (kabelová televize) nebo Satelit (satelitní příjem DVB-S/S2).

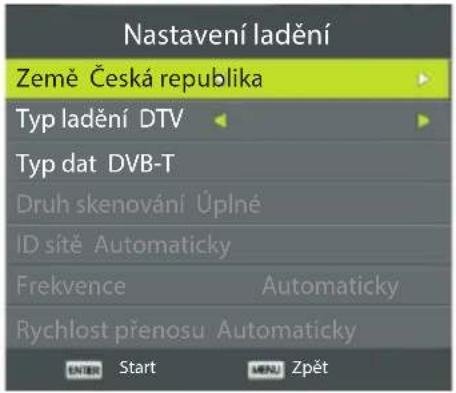

Automatické ladění digitálního pozemského vysílání (DVB-T/T2)

Nastavení ladění Země Česká republika Typ ladění DTV Typ dat DVB-T Druh skenování Úplné ID sitě Automaticky Frekvence Automaticky Rychlost prénosu Automaticky ENTER Start MENU Zpět

Jako Typ dat zvolte DVB-T a pro zahájení automatického vyhledávání stiskněte tlačítko ENTER.

Automatické ladění digitální kabelové televize (DVB-C)

Nastavení ladění Země Česká republika Typ ladění DTV Typ dat DVB-T Druh skenování Úplné ID sitě Automaticky Frekvence Automaticky Rychlost přenosu Automaticky ENTER Start MENU Zpět

Jako Typ dat zvolte DVB-C. V položce Druh skenování vyberte, zda má přijímač prolad'ovat celé frekvenční pásmo (volba Úplné) nebo načíst multiplexy z tabulky NIT poskytovatele (volba Vyhledávání sítě). Další parametry (ID sítě, Frekvence a Rychlost prénosu), které mají výchozí stav Automaticky, můžete v případě potřeby nastavit podle pokynů poskytovatele kabelové televize. Pro zahájení automatického vyhledávání stiskněte tlačítko ENTER.

Pokud jste zvolili ATV + DTV a budete chtít ladění analogových programů přeskočit, stiskněte MENU a následně potvrdte Ano tlačítkem ◀.

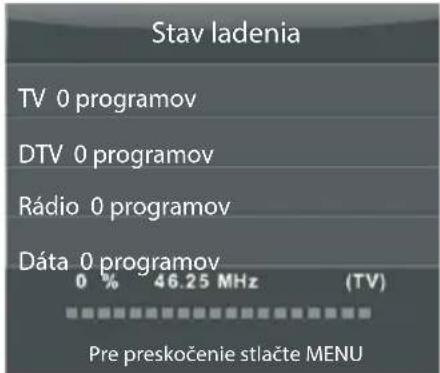

Stav ladění TV 0 programů DTV 0 programů Radio 0 programů Data 0 programů 0 % 46.25 MHz (TV) Pro přeskočení stiskněte MENU

Chcete přeskočit analogové ladění? Ano Ne

Přijímač bude pokračovat laděním digitálních programů (DTV). Tlačítkem MENU můžete ladění kdykoli ukončit.

Stav ladění TV 0 programů DTV 0 programů Radio 0 programů Data 0 programů 50 % VHF CH 1 (DTV) Pro ukončení stiskněte MENU

Chcete ukončit ladění? Ano Ne

I když ladění přerušíte nebo ukončíte, dosud nalezené programy budou uloženy.

Automatické ladění digitálního satelitního vysílání (DVB-S/S2)

Nastavení ladění Typ ladění DTV Typ dat Satelit Satelit 04 ASTRA 1E, .. Mód skenování Slepý sken Typ kanálu Free+Encrypted Typ služby Vše ENTER Start MENU Zpět

Jako Typ dat zvolte Satelit. V položce Satelit vyberte družici, ze které budete programy přijímat, například ASTRA 1E, 1G, 3A (pozice 23.5° E). V položce Mód skenování zvolte, zda má přijímač proladovat celé frekvenční pásmo (volba Slepý sken), vyhledat programy na frekvencích předladěných v televizoru nebo načíst transpondéry z tabulky NIT vysílané ze satelitu poskytovatelem (volba Sít'). Volbou Typ kanálu můžete omezit vyhledávání na volné (Free), kódované (Encrypted) nebo všechny programy. V položce Typ služby můžete určit, zda mají být vyhledávány všechny služby (Vše) nebo pouze televizní (DTV) či rozhlasové programy (RÁDIO). Pro zahájení automatického vyhledávání stiskněte tlačitko ENTER.

OVLÁDÁNÍ TELEVIZORU

Hlavní ovládací menu televizoru vyvoláte stisknutím tlačítka MENU.

Nabídka Kanál

Pomocí tlačítek ◀/▶ vyberte v hlavním menu nabídku KANÁL.

KANÁL Automatické ladění Analogové manuální ladění Digitální manuální ladění Editace programů Seznam plánu Informace o signálu CI informace

1. Pomocí tlačítek ▼/▲ zvolte požadovanou funkci.
2. Stisknutím tlačítka ENTER vybranou funkci vyvoláte.
3. Pro uložení změn a návrat do předchozí nabídky stiskněte tlačitko MENU, pro úplné opuštění menu stiskněte EXIT.

Automatické ladění

Automatické ladění je popsáno v kapitole PRVNÍ INSTALACE. Bude-li chtít ladit satelitní programy, musí být vstup televizoru přepnutý na satelit (tlačítkem SOURCE).

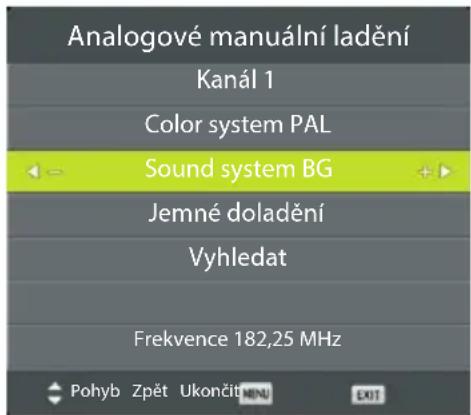

Analogové manuální ladění

Kanál:

Číslo předvolby

Color system:

Barevná norma (AUTO/PAL/SECAM)

Sound System:

Norma zvuku (BG/I/DK/L)

Jemné doladění:

Přesné doladění frekvence kanálu

Vyhledat:

Tlačítky ◀/▶ spustíte vyhledávání nahoru nebo dolů

Frekvence:

Kmitočet TV kanálu

Analogové manuální ladění Kanál 1 Color system PAL Sound system BG Jemné doladění Vyhledat Frekvence 182,25 MHz Pohyb Zpět Ukončit MINI EXIT

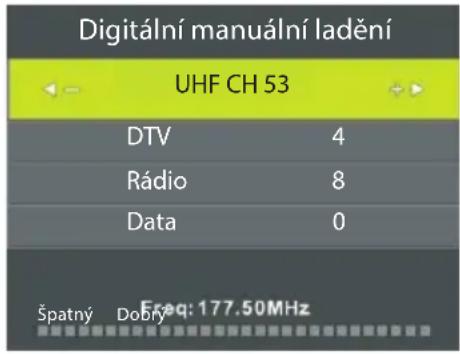

Digitální manuální ladění

Krokováním pomocí tlačítek ◀/▶ nebo přímou volbou tlačítky 0-9 zadejte číslo kanálu televizního multiplexu multiplexu. Pokud byl nalezen signál, na stupnici se zobrazí jeho úroveň. Ladění programů zahájíte tlačítkem ENTER. Po chvíli se zobrazí počet nalezených programů.

Digitální manuální ladění UHF CH 53 DTV 4 Rádio 8 Data 0 Špatný Dobry Freq: 177.50MHz

Editace programů

Stiskem tlačítka ▼/▲ vyberte předvolbu, kterou chcete upravit.

Červeným tlačítkem předvolbu vymažete.
Žlutým tlačítkem můžete měnit pořadí programů.
Modrým tlačítkem nastavíte přeskakování vybraného programu. Při procházení kanálů pomocí tlačítek CH+/- bude takto označený kanál vynechán.

Tlačítkem FAV přidáte vybranou předvolbu do seznamu oblíbených programů, dalším stisknutím ji ze seznamu odeberete.

Editace programů 1 Prima LOVE | T2 2 Prima ZOOM | T2 3 Prima MAX | T2 4 Prima | T2 5 Prima COOL | T2 6 Ocko | T2 7 Ocko Gold | T2 8 Barrandov Plus | T2 9 Kino Barrandov | T2 10 BARRANDOV TV | ... Vymazat Pohyb Přeskočit BYBR Vybrat Oblibem/1 Zpět MENU

Seznam plánu (přehled naprogramovaných událostí)

Seznam plánu 1/1 Název programu Datum 1 [DTV] Ruční zadání času 05/11/2010 11:47-12:17 Pohyb Vymazat Přidat Upravit U

Novou událost přidáte stisknutím žlutého tlačítka . Na obrazovce se objeví tabulka pro upřesnění zadávaných parametrů:

Nastavení plánování 1 ONE HD Typ Záznam Režim Jednou Cas zač. 11:47 05 Lis Cas kon. 12:17 05 Lis

Záznam je úspěšně uložený Záznam: 11:47 ~ 12:17 na CH.1 05/11/2016 EXIT Ukončit

Pokud dojde ke konfliktu nastavených časů, zobrazí se varovné hlášení.

Informace o signálu

V této nabídce lze zobrazit informace o přijímaném signálu. Tato funkce není dostupná při analogovém příjmu.

Informace o signálu Kanál: 5 (177,50 MHz) Sít' Modulace Neznámá Kvalita 100 (Dobrý) Síla 0 (Slabý)

CI informace (vyžaduje vložení CA modulu)

Pomocí této funkce můžete vyvolat informace o vloženém CA modulu a provádět jeho konfiguraci.

Nastavení satelitu

Tato nabídka je přístupná, pokud zvolíte jako zdroj signálu Satelit. Můžete zde vybírat, přidávat, mazat a editovat satelity a jejich transpondéry. Z této nabídky lze rovněž spustit automatické ladění jednoho nebo více satelitů nebo transpondérů.

Nastavení satelitu Satelit 001 013.0 E Ku_HOTBIRD 6,7A,8 002 019.2 E Ku_ASTRA 1H,1KR,1L,1M 003 028.2 E Ku_ASTRA 2A,2B,2D 004 023.5 E Ku_ASTRA 1E,1G,3A 005 353.0 W Ku_NILESAT 101, 10 006 007.0 E Ku_EUTELSAT W3A 007 010.0 E Ku_EUTELSAT W1 008 026.0 E Ku_BADR-2,3,4/EURO Ku HOTBIRD 6,7,A,8 Typ LNB 09750/10600 Výkon LNB 13/18V 22 kHz Auto Toneburst Nic DISEqC1.0 LNB2 DISEqC1.1 Nic Motor Nic Kvalita Transpondér OK Vybrat Upravit Ukončit Vymazat Přidat Skenovat

V levé tabulce je přehled předladěných satelitů. Pokud jeden nebo více satelitů označíte tlačítkem OK, můžete pak spustit jejich automatické ladění modrým tlačítkem Skenovat.

Parametry pro přepínání polarizací a pásem LNC nebo pro přepínání více LNC mezi sebou se nastavují v tabulce vpravo.

Stisknutím tlačítka GUIDE vyvoláte seznam transpondérů vybraného satelitu, kde je pak můžete vybírat, přidávat, mazat a editovat. V tabulce vlevo se zobrazí přehled transpondérů a vpravo lze nastavovat parametry pro přepínání polarizací a pásem LNC nebo pro přepínání více LNC mezi sebou.

Nastavení satelitu Transpondér 001 013.0 E Ku_HOTBIRD 6.7A.8 002 019.2 E Ku_ASTRA 1H,1KR,1L,1M 003 028.2 E Ku_ASTRA 2A,2B,2D 004 023.5 E Ku_ASTRA 1E,1G,3A 005 353.0 W Ku_NILESAT 101, 10 006 007.0 E Ku_EUTELSAT W3A 007 010.0 E Ku_EUTELSAT W1 008 026.0 E Ku_BADR-2,3,4/EURO Ku HOTBIRD 6.7,A.8 Typ LNB 09750/10600 Výkon LNB 13/18V 22 kHz Auto Toneburst Nic DiSEqC1.0 LNB2 DiSEqC1.1 Nic Motor Nic Kvalita Transpondér OK Vybrat Upravit Ukončit Vymazat Prídat Skenovat

Žlutým tlačítkem Přidat můžete transpondéry přidávat a červeným tlačítkem Smazat lze transpondéry mazat. Pokud jeden nebo více transpondérů označíte tlačítkem OK, můžete spustit jejich automatické ladění modrým tlačítkem Skenovat. Na stupnici uprostřed se zobrazuje kvalita signálu vybraného transpondéru.

Nastavení satelitu Transp Upravit 09750/10600 001 013.0 E Ku HOTBIR Transpondér 013 002 019.2 E Ku ASTRA Frekvence 121.63 003 028.2 E Ku ASTRA Symbol (ks/s) 27500 Auto 004 023.5 E Ku ASTRA Polarita Nic V 005 353.0 W Ku NILS/ LNB2 006 007.0 E Ku EUTELS Nic 007 010.0 E Ku EUTELS Motor 008 026.0 E Ku BADR-2,3,4/EURO Nic Kvalita SR Ukončit OK PotvrdiD

Po stisknutí zeleného tlačítka Upravit můžete editovat frekvenci, symbolovou rychlost a polarizaci vybraného transpondéru. Změny uložíte stisknutím tlačítka OK.

Nabídka Obraz

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku OBRAZ.

OBRAZ Režim obrazu Kontrast 50 Jas 50 Barevná sytost 50 Bar. tón 50 Ostrost 50 Podání barev Normální Redukce šumu Střední HDMI režim Auto

1. Pomocí tlačítek ▼/▲ vyberte v nabídce OBRAZ volbu, kterou chcete nastavit.
2. Stiskněte ENTER pro nastavení.
3. Když jste s nastavením hotovi, stiskněte MENU pro uložení změn a návrat do předchozí nabídky.

Režim obrazu

Stiskem ▼/▲ vyberte položku Režim obrazu a stiskem ENTER vstupte do podnabídky.

V režimu Uživatelský můžete upravit hodnotu kontrastu, jasu, sytosti barev ostrosti a barevného tónu.

Tip: Stiskem tlačítka PMODE můžete změnit obrazový režim přímo.

Režim obrazu Dynamický Standardní Mírný Uživatelský ENTER Vybrat MENU Zpět

Jas/Kontrast/Ostrost/Sytost/Odstín

Stiskem ▼/▲ vyberte volbu a pomocí tlačítek ◀/▶ nastavte.

Jas Nastavení jasu obrazu.

Kontrast Nastavení kontrastu obrazu.

Ostrost Nastavení ostrosti obrazu

Sytost Nastavení sytosti barev.

Tón Nastavení barevného odstínu. Pouze pro signál v NTSC formátu.

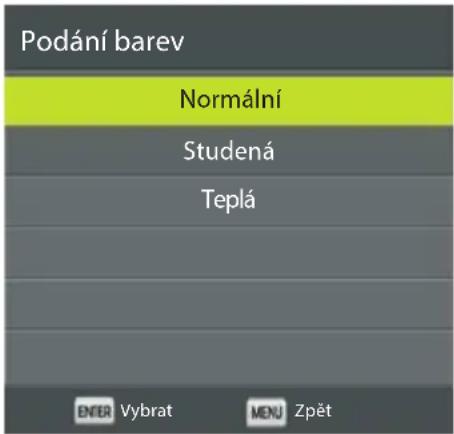

Barevná teplota

Změna celkového barevného podání obrazu.

Stiskem ▼/▲ vyberte položku Podání barev a pomocí tlačítek ◀/▶ vyberte z možností Normální, Teplá a Studená.

Normální Vytváří živý a svěží obraz

Teplá Obraz je laděn do teplých červených odstínů

Studená Obraz je laděn do studených modrých odstínů

Podání barev Normální Studená Teplá ENTER Vybrat MENU Zpět

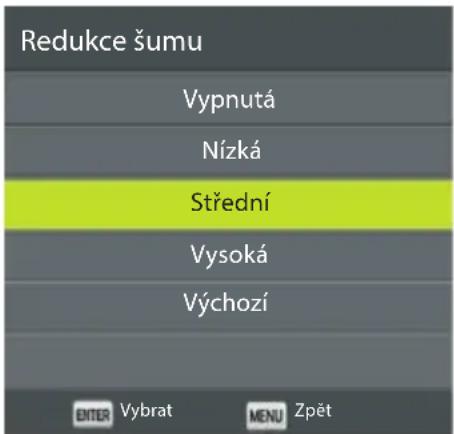

Redukce šumu

Umožňuje filtrovat obrazový šum a zvýšit kvalitu obrazu.

Stiskem ▼/▲ vyberte položku Redukce šumu a stiskem ENTER vstupte do podnabídky.

Vypnuto Redukce šumu vypnutá

Nízká Nízká míra redukce

Střední Střední míra redukce

Vysoká Vysoká míra redukce

Výchozí Výchozí redukce šumu

Redukce šumu Vypnutá Nízká Střední Vysoká Výchozí ENTER Vybrat MENU Zpět

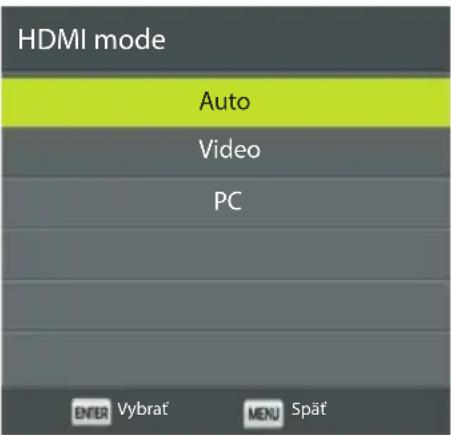

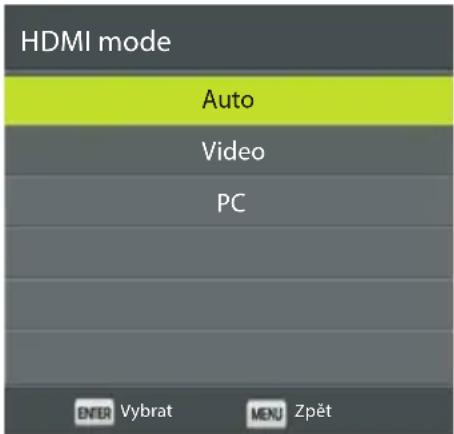

HDMI režim

Stiskem ▼/▲ vyberte položku HDMI mode a stiskem ENTER vstupte do podnabídky.

Pomocí šipek vyberte požadovaný režim (Auto, Video, PC).

HDMI mode Auto Video PC ENTER Vybrat MENU Zpět

Nabídka Zvuk

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku ZVUK a stiskem ENTER vstupte do nabídky.

Režim zvuku Standardní Výšky 50 Basy 50 Vyvážení 0 Automatická úroveň hlasitosti Vyp Digitální výstup PCM AD přepínač Vyp ZVUK Pohyb MENU Zpět ENTER EXIT Vybrat U

1. Pomocí tlačítek ▼/▲ vyberte v nabídce ZVUK volbu, kterou chcete nastavit.
2. Stiskněte ENTER pro nastavení.
3. Když jste s nastavením hotovi, stiskněte ENTER pro uložení změn a návrat do předchozí nabídky.

Režim zvuku

Stiskem ▼/▲ vyberte položku Zvukový režim a stiskem ENTER vstupte do podnabídky a pomocí tlačítek ▼/▲ vyberte požadovaný režim.

V režimu Uživatelský můžete nastavit libovolnou úroveň basů a výšek.

Tip: Stiskem tlačítka SMODE můžete změnit zvukový režim přímo.

Standardní Vyvážený zvuk pro všechna prostředí.

Hudba Zachovává originální zvuk. Vhodné pro hudební pořady.

Film Zdůrazňuje výšky a basy pro bohatý zvukový zážitek.

Sport Zdůrazňuje frekvence hlasového komentáře.

Uživatelský Umožňuje vlastní nastavení zvuku.

Režim zvuku Standardní Hudba Film Sport Uživatelský ENTER Vybrat VENU Zpět

Vyvážení

Stiskem ▼/▲ vyberte volbu a pomocí tlačítek ◀/▶ nastavte.

Automatická úroveň hlasitosti

Stiskem ▼/▲ vyberte volbu a pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp.

Digitální výstup

Stiskem ▼/▲ vyberte volbu a pomocí tlačítek ◀/▶ vyberte Zap / PMC / Vyp.

AD přepínač

Stiskem ▼/▲ vyberte volbu a pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp.

Poznámka:

Vyvážení: Tato položka umožňuje nastavit vyvážení levého a pravého reproduktoru tak, aby optimálně odpovídalo vaší poslechové pozici.

Automatická hlasitost: Slouží k omezení rozdílů v hlasitosti mezi jednotlivými kanály.

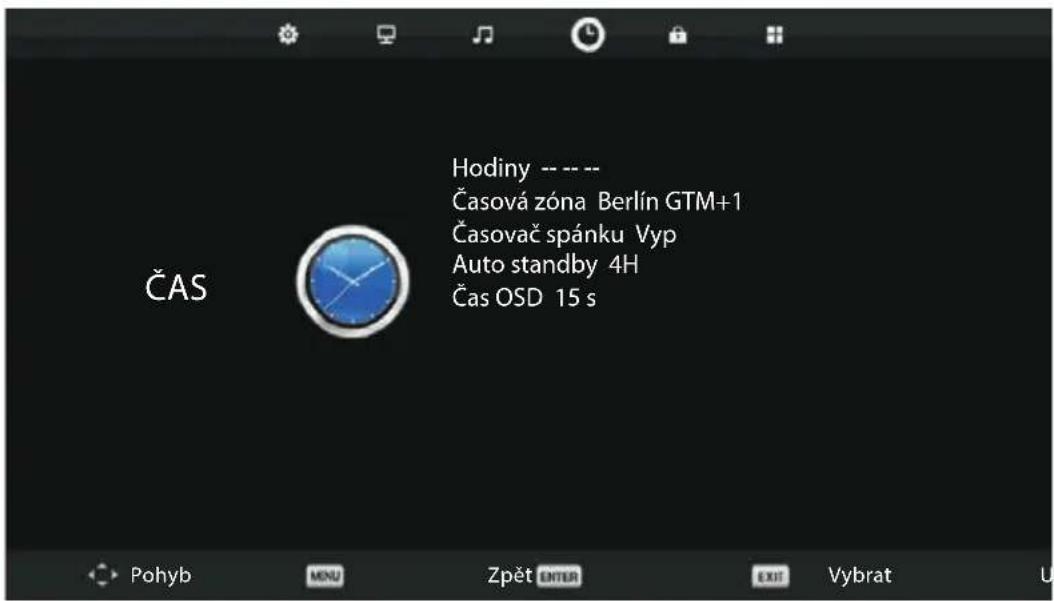

Nabídka Čas

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku ČAS a stiskem ENTER vstupte do nabídky.

ČAS Hodiny -- --- Časová zóna Berlín GTM+1 Časovač spánku Vyp Auto standby 4H Čas OSD 15 s Pohyb MENU Zpět ENTER EXIT Vybrat

1. Pomocí tlačítek ▼/▲ vyberte v nabídce ČAS volbu, kterou chcete nastavit.
2. Stiskněte ENTER pro nastavení.
3. Když jste s nastavením hotovi, stiskněte ENTER pro uložení změn a návrat do předchozí nabídky.

Časové pásmo

Stiskem ▼/▲ vyberte položku Časová zóna a stiskem ENTER vstupte do podnabídky.

Pomocí tlačítek ▼/▲/◄/► vyberte časové pásmo.

Časová zóna Canary GMT Rabat GMT Berlin GMT+1 Lisbon GMT Amsterdam GMT+1 Brussels GMT+1 London GMT Beograd GMT+1 Budapest GMT+1 Pohyb ENTER Vybrat MENU Zpět

Časovač spánku

Stiskem ▼/▲ vyberte položku Časovač spánku a stiskem ENTER vstupte do podnabídky.

Pomocí tlačítek ▼/▲ nastavte časovač.

Časovač spánku Vyp 15 min 30 min 45 min 60 min 90 min ENTER Vybrat MENU Zpět

Automatické vypnutí

Stiskem ▼/▲ vyberte položku Auto standby a stiskem ENTER vstupte do podnabídky.

Pomocí tlačítek ▼/▲ vyberte čas do automatického vypnutí.

Časovač autom. vypnutí Vyp 3H 4H 5H ENTER Vybrat MENU Zpět

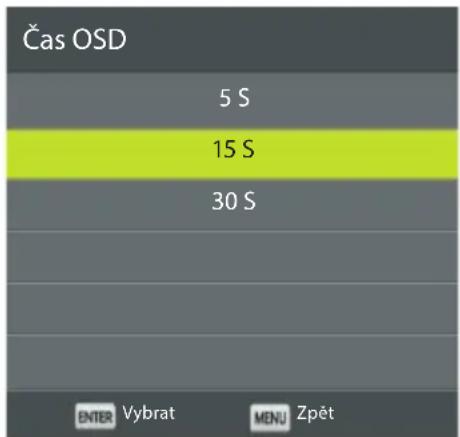

Čas zobrazení OSD

Stiskem ▼/▲ vyberte položku Čas OSD a stiskem ENTER vstupte do podnabídky.

Pomocí tlačítek ▼/▲ vyberte čas zobrazení menu na obrazovce.

Čas OSD 5 S 15 S 30 S ENTER Vybrat MENU Zpět

Nabídka Zámek systému

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku ZÁMEK SYSTÉMU a stiskem ENTER vstupte do nabídky.

ZÁMEK Blokování systému Vyp Nastavit heslo Blokovat program Rodičovská kontrola Vyp Zámek kláves Vyp Hotelový mód Pohyb MENU Zpět ENTER EXIT Vybrat

1. Pomocí tlačítek ▼/▲ vyberte v nabídce ZÁMEK volbu, kterou chcete nastavit.
2. Stiskněte ENTER/◄/► pro nastavení.
3. Když jste s nastavením hotovi, stiskněte MENU pro uložení změn a návrat do předchozí nabídky.

Blokování systému

Stiskem ▼/▲ vyberte položku Blokování systému a poté stiskněte ENTER vstupte do podnabídky.

Výchozí heslo je 0000. Pokud zapomenete vámi nastavené heslo, obraťte se na servisní středisko.

Vložte heslo Odstranit Zrušit

Nastavení hesla

Stiskem ▼/▲ vyberte položku Nastavit heslo a poté stiskněte ENTER vstupte do podnabídky umožňující nastavení nového hesla.

Prosím vložte staré heslo Prosím vložte nové heslo Potvrdit heslo Odstranit Zrušit

Zámek kanálu

Stiskem ▼/▲ vyberte položku Blokovat program a stiskem ENTER vstupte do podnabídky. Zeleným tlačítkem můžete aktivovat nebo deaktivovat zámek kanálu.

Blokovat program 1 ONE HD 2 TEN Digital 3 ONE HD 4 ONE Digital Zámek ENTER Vybrat 1/1 MENU Zpět

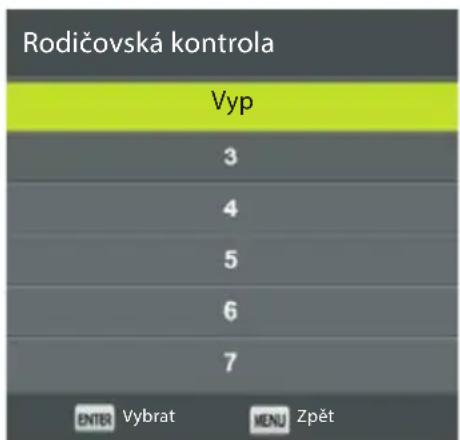

Rodičovská kontrola

Stiskem ▼/▲ vyberte položku Rodičovská kontrola, stiskem ENTER vstupte do podnabídky a vyberte požadovanou úroveň ochrany podle věku dítěte.

Rodičovská kontrola Vyp 3 4 5 6 7 ENTER Vybrat MENU Zpět

Zámek klávesnice

Aktivací této volby můžete zamezit nežádoucímu použití, například dětmi.

Stiskem ▼/▲ vyberte položku Zámek kláves a pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp.

Hotelový režim (vyžaduje podporu hotelového módu)

Hotelový mód Zap Blokování vstupu Výchozí vstup Vyp Výchozí prog 1 Přednastavená hlasitost Vyp Max Volume 100 Importovat databázi Exportovat databázi Zrušit zámek

1. Stiskem tlačítek ▼/▲ vyberte v nabídce ZÁMEK volbu Hotelový mód.
2. Stiskem ENTER vstupte do podnabídky.
3. Když jste s nastavením hotovi, stiskněte MENU pro uložení změn a návrat do předchozí nabídky.

Hotelový mód

Pomocí ▼/▲ vyberte položku Hotelový mód a pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp.

Blokování vstupu

Pomocí ▼/▲ vyberte položku Blokování vstupu a poté stiskněte ENTER vstupte do podnabídky.

Výchozí vstup

Pomocí ▼/▲ vyberte položku Výchozí vstup a poté stiskněte ENTER vstupte do podnabídky.

Výchozí program

Pomocí ▼/▲ vyberte položku Výchozí prog a nastavte pomocí tlačítek ◀/▶.

Maximální hlasitost

Pomocí ▼/▲ vyberte položku Max Volume a nastavte pomocí tlačítek ◀/▶.

Zrušení zámku

Pomocí ▼/▲ vyberte položku Zrušit zámek a poté stiskem ENTER vymažte dříve provedená nastavení.

* dostupné jen pro model 50 F02T2S2

Nabídka Možnosti

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku MOŽNOSTI.

MOŽNOSTI Jazyk Čeština TT jazyky West Jazyky pro zvuk Čeština Jazyky pro titulky Čeština Zhoršený poslech Vyp Souborový systém PVR Poměr stran 16:9 Modrá obrazovka Vyp První instalace Obnov vých. nast. výr. Aktualizace software(USB) HDMI CEC Pohyb MENU Zpět ENTER EXIT Vybrat U

1. Pomocí tlačítek ▼/▲ vyberte v nabídce MOŽNOSTI volbu, kterou chcete nastavit.
2. Stiskněte ENTER pro nastavení.
3. Když jste s nastavením hotovi, stiskněte ENTER pro uložení změn a návrat do předchozí nabídky.

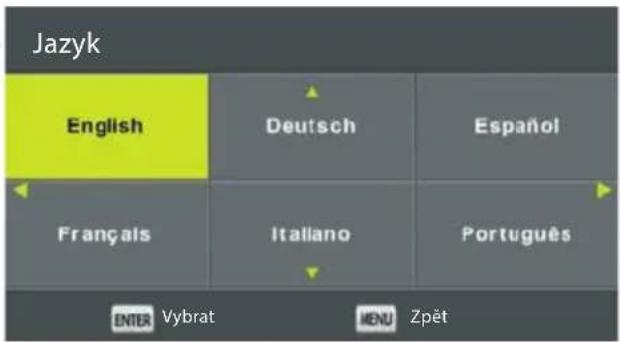

Jazyk OSD menu

Stiskem ▼/▲ vyberte položku Jazyk a pomocí tlačítek ▼/▲/◄/► vyberte požadovaný jazyk. Jako výchozí jazyk menu je nastavena angličtina.

Jazyk English Deutsch Español Français Italiano Português ENTER Vybrat MENU Zpët

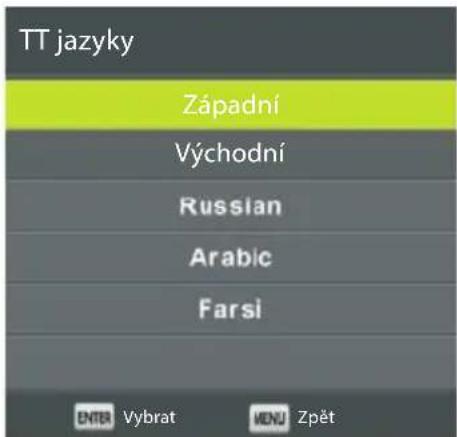

Jazyk teletextu

Stiskem ▼/▲ vyberte položku TT jazyky a pomocí tlačítek ▼/▲/◄/► vyberte požadovanou skupinu jazyků pro zobrazení teletextu.

TT jazyky Západní Východní Russian Arabic Farsi ENTER Vybrat MENU Zpět

Jazyky zvuku

Stiskem ▼/▲ vyberte položku Jazyky pro zvuk a stiskem tlačitka ENTER vstupte do podnabídky.

Pomocí tlačítek ▼/▲/◄/► vyberte Primární jazyk zvuku a Sekundární jazyk zvuku.

Jazyky pro zvuk Primární English Italiano Čeština Français Espanol Dansk Deutsch Português Eλληνικά ENTER Vybrat MENU Zpět

Jazyky titulkü

Stiskem ▼/▲ vyberte položku Jazyky pro titulky a stiskem tlačítka ENTER vstupte do podnabídky.

Pomocí tlačítek ▼/▲/◄/► vyberte Primární a Sekundární jazyk titulků.

Jazyky pro titulky Primární English Italiano Čeština Français Español Dansk Deutsch Português Ελληνικά ENTER Vybrat MENU Zpět

Souborový systém PVR\*

Stiskem ▼/▲ vyberte položku Souborový systém PVR a stiskem tlačítka ENTER vstupte do podnabídky.

Stiskem ▼/▲ vyberte Kontrola souborového systému PVR a stiskem tlačítka ENTER spustte. Provede se kontrola rychlosti USB.

Vybrat disk C: Kontrola souborového systému PVR Start USB Disk Formát Velikost TimeShift Rychlost Limit nahrávání 6H ENTER Vybrat MENU Zpět

Poměr stran

Stiskem ▼/▲ vyberte položku Poměr stran a stiskem tlačítka ENTER vstupte do podnabídky.

Stiskem ▼/▲ vyberte poměr stran.

Dostupná nastavení jsou: Auto, 4:3,16:9, Zoom1, Zoom2.

Poměr stran Auto 4:3 16:9 Zoom1 Zoom2 ENTER Vybrat MENU Zpět

Usnadnění pro sluchově postižené

Stiskem ▼/▲ vyberte položku Zhoršený poslech a stiskem tlačítka ENTER vyberte Zap nebo Vyp.

Modrá obrazovka

Stiskem ▼/▲ vyberte položku Zhoršený poslech a stiskem tlačítka ENTER vyberte Zap nebo Vyp.

Modrá obrazovka

Prvotní instalace

Stiskem ▼/▲ vyberte První instalace a spustte instalaci stiskem tlačítka ENTER.

Obnovení výchozích nastavení z výroby

Stiskem ▼/▲ vyberte položku Obnov vých. nast. výr. a stiskem tlačítka ENTER vstupte do podnabídky.

Aktualizace software(USB)

Stiskem ▼/▲ vyberte položku Aktualizace software(USB), do USB portu připojte USB paměťové zařízení s aktualizačním souborem stiskem tlačítka ENTER spustěte aktualizaci.

Nabídka Obrazovka

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku OBRAZOVKA.

Aut. nastavení H posuv 50 V posuv 50 Velikost 50 Fáze 54 Obnovení pozice Pohyb Zpět Vybrat U

1. Pomocí tlačítek ▼/▲ vyberte v nabídce OBRAZOVKA volbu, kterou chcete nastavit.
2. Stiskněte ENTER pro nastavení.
3. Když jste s nastavením hotovi, stiskněte ENTER pro uložení změn a návrat do předchozí nabídky.

Aut. nastavení

Stiskem ENTER spustte automatické nastavení horizontální a vertikální pozice, velikosti a fáze obrazu.

H posuv

Nastavení horizontální pozice obrazu.

Stiskem ▼/▲ vyberte položku H posuv a stiskem tlačítka ENTER vstupte do podnabídky.

V posuv

Nastavení vertikální pozice obrazu.

Stiskem ▼/▲ vyberte položku V posuv a stiskem tlačítka ENTER vstupte do podnabídky.

Velikost

Nastavení rozměru zobrazení

Stiskem ▼/▲ vyberte položku Velikost a stiskem tlačítka ENTER vstupte do podnabídky.

Fáze

Nastavení horizontální frekvence obrazu

Stiskem ▼/▲ vyberte položku Fáze a stiskem tlačítka ENTER vstupte do podnabídky.

Obnovení pozice

Stiskem ▼/▲ vyberte položku Obnovení pozice a stiskem tlačítka ENTER obnovte výchozí nastavení pozice obrazu.

OVLÁDÁNÍ MÉDIÍ

Poznámka:

- Před ovládáním nabídky Media připojte k televizoru USB zařízení a tlačítkem INPUT přepněte vstup televizoru na Media.

Pomocí tlačítek ▼/▲ vyberte v nabídce vstupních zdrojů Media a stiskem ENTER vstupte do nabídky.

USB 2.0 Foto Hudba Film Text

Stiskem tlačítka ◀/▶ vyberte volbu, kterou chcete v menu Media nastavit, a potvrďte stiskem ENTER.

Nabídka Foto

Pomocí tlačítek ◀/▶ vyberte z nabídky volbu Foto a vstupte stiskem ENTER. Stiskem tlačítka EXIT se vraťte do předchozí nabídky a opustte aktuální menu.

Foto C:\picture 1 / 1 Zpět Rozlišení: 500 x 375 Velikost: 102 kB Datum: 2016/01/01 Čas: 15:52:54 1_500x375x24b_szt.jpg.jpg Vymazat Ukončit

Pomocí tlačítek ◀/▶ vyberte z nabídky soubor, který chcete zobrazit, a stiskem tlačítka ▶■ jej zobrazte. Při zvýraznění požadovaného souboru se vpravo zobrazí informace o souboru a ve středu obrazovky se zobrazí náhled obrázku.

Přehrát 1_300x375x24b_szt.jpg.jpg Pozastavit Před. Dalši Stop Repeat All Hudba Playlist Info

Nabídka Hudba

Pomocí tlačítek ◀/▶ vyberte z nabídky volbu Hudba a vstupte stiskem ENTER. Stiskem tlačítka EXIT se vraťte do předchozí nabídky a opustte aktuální menu.

USB 2.0 Foto Hudba Film Text

Hudba C:\Music\N4A 1 / 2 Zpět Nahoru ALAC Album ( steelheart- ... 10_(64K_)-.m4a 11_(64K_) - .m4a 1_(44K_124)2 &... 2_(44K_128)bur... 3_(22K_32)burn... 4_(22K_35)Puttl... 5_(44k_31-LG-A... Vymazat Ukončit

Pomocí tlačítek ◀/▶ vyberte disk, který chcete přehrát, a stiskem ENTER spustte reprodukci. Chcete-li se vrátit do předchozí nabídky, vyberte pomocí tlačítek ◀/▶ volbu Zpět.

Přehrát 10_(64K_).mta 00:00:00 / 00:02:51 Porostavit Před. Dalši Repeat all ©TLUMIT FF Stop

Nabídka Film

Pomocí tlačítek ◀/▶ vyberte z nabídky volbu Film a vstupte stiskem ENTER. Stiskem tlačítka EXIT se vraťte do předchozí nabídky a opustěte aktuální menu.

USB 2.0 Foto Hudba Film Text

Pomocí tlačítek ◀/▶ vyberte disk a vstupte stiskem ENTER.

Stiskem tlačítka ▶II préhrajte vybraný film.

Stiskem tlačítka DISPLAY zobrazte ve spodní části obrazovky ovládací menu, vyberte tlačítko požadované funkce a stiskem ENTER povel provedte.

Stiskem tlačítka EXIT se vraťte do předchozí nabídky a opustěte aktuální menu.

Přehrát 24_(AVC_1440x608_2422K_Vor_55_44K_2ch|LI... 00:00:01 / 00:03:26 Pozastavit Před. Další CharSet Repeat all FF Stop Aa

Nabídka Text

Pomocí tlačítek ◀/▶ vyberte z nabídky volbu Text a vstupte stiskem ENTER. Stiskem tlačítka EXIT se vraťte do předchozí nabídky a opustte aktuální menu.

USB 2.0 Foto Hudba Film Text

Pomocí tlačítek ◀/► vyberte disk a vstupte stiskem ENTER. Pomocí tlačítek ◀/► vyberte volbu návratu do předchozího menu.

1. Holaf ! 2. Buenos días! 3. Buenas tardes!! 4. Buenas noches!! 5. Gracias! 6. Muchas gracias! 7. De nada 8. Adios! 9. Hasta luego!! 10. Hasta mañasal! 11. Hasta pronto! (=see you soon) 12. Qué tal?? Spanish 100.txt Pred.strana Dalsi.strana Pired, Dalsi Stop CharSet Hudba Playlist

ODSTRAŇOVÁNÍ POTÍŽÍ

Problém Rešení
Žádné napájení • Zkontrolujte, zda je vidlice	napájecí šňůry zapojena do elektrické zásuvky. Televizor odpojte od napájení, vyčkejte cca 60 vteřin a poté jej znovu zapojte a zapněte.
Špatný příjem signálu	• Vysoké budovy nebo kopce v okolí mohou způsobovat odrazy signálu analogového vysílání a duchy obrazu. Kvalitu obrazu můžete zlepšit změnou orientace antény.• Pokud používáte pokojovou anténu, může být příjem za určitých podmínek ztižený. Zkuste příjem zlepšit změnou orientace antény. Pokud se obraz nezlepší, použijte venkovní anténu.
Žádný obraz • Zkontroluje, že je k televizoru	rádně připojena anténa.• Zkuste vybrat jiný kanál a ověřte, zda není problém mimo váš přijímač.
Obraz je v pořádku, ale beze zvuku • Zvyšte	hlasitost.• Zkontrolujte, zda není vypnutý zvuk televizoru.Opětovným stiskem tlačítka vypnutí zvuku obnovte původní hlasitost.
Zvuk je v pořádku, ale žádný obraz nebo chybné barvy	• Zvyšte kontrast a jas obrazu.
Sněžení v obraze, šum nebo zasekávající se obraz	• Zkontroluje řádné připojení antény.
Rušivé vodorovné pruhy přes obraz	• Rušení způsobované elektrickými spotřebiči, jakou jsou vysoušeče vlasů nebo vysavače. Vypněte tyto spotřebiče používané v blízkosti televizoru.
Televizor nereaguje na povely dálkového ovladače	• Dálkový ovladač namiřte na senzor dálkového ovládání na televizoru.• Odstraňte překážky mezi dálkovým ovladačem a senzorem na televizoru.• Zkontrolujte, zda nejsou vybité baterie v dálkovém ovladači.
Žádný obraz v PC režimu • Zkontrolujte řádné	připojení video kabelu k VGA konektoru.• Zkontrolujte, zda je formát obrazu z PC kompatibilní s tímto televizorem.
Vertikální chvění (v PC režimu) • Upravte zobrazovací frekvenci obrazu z PC.
Příliš světlý nebo tmavý obraz v PC režimu	• V menu upravte jas a kontrast obrazu.

Pokud výše uvedené pokyny nepomohou problém odstranit, odpojte televizor na cca 60 vteřin od napájení a poté jej znovu zapojte. Pokud potíže přetrvají, obraťte se na kvalifikovaný servis. Nepokoušejte se přístroj opravit vlastními silami.

Nenechávejte na televizoru dlouhodobě zobrazený statický obraz (pauza videa, zobrazení menu apod.). Mohlo by dojít k trvalému vypálení statického obrazu a poškození displeje.

TECHNICKÝ LIST

MODEL	24 H02T2S2	32 H04T2S2	40 F01T2S2
Obrazovka
Úhlopříčka 24" (61 cm) 32" (81 cm) 40" (101 cm)
Poměr stran 16:09 16:09 16:09
Rozlišení 1366*768 1366*768 1920*1080
Dynamický kontrast	3000:1	3000:1	5000:1
Tuner
Digitální tuner	DVB-T, T2 H265 MPEG2/4 HD DVB-T MPEG2/4	DVB-T, T2 H265 MPEG2/4 HD DVB-T MPEG2/4	DVB-T, T2 H265 MPEG2/4 HD DVB-T MPEG2/4
Satelitní tuner	DVB-S2 DVB-S2 DVB-S2
Programový průvodce EPG	ANO	ANO	ANO
PVR nahrávání na USB	NE	NE	NE
Funkce Timeshift (časový posun)	NE	NE	NE
Seznam kanálů	ANO	ANO	ANO
Video systém	DVB-T2 PAL SECAM	DVB-T2 PAL SECAM	DVB-T2 PAL SECAM
Obraz
Progressive Scan	ano	ano	ano
Hřebenový filtr	ano	ano	ano
Redukce šumu	ano	ano	ano
OSD menu	ano	ano	ano
Zvuk
Zvukový výkon	2×3 W	2×8 W	2×8 W
Korekce zvuku	Ekvalizér	Ekvalizér	Ekvalizér
Stereo zvuk	NICAM	NICAM	NICAM
Konektivita
USB	1	1	1
Podporované formáty	Viz samostatná tabulka
HDMI	1	3	3
Komponentní YPbPr	1	1	1
VGA (D-Sub5 pin)	1	1	1
PC Audio vstup	1	1	1
Sluchátkový výstup	1	1	1
RF IN	1	1	1
CI slot	CI +	CI +	CI +
Obecné specifikace
Rodičovský zámek	ano	ano	ano
Napájení
Max. příkon	36	56	70
Příkon v pohotovostním režimu	≤0,5 W ≤0,5 W ≤0,5 W
Příkon ve vypnutém stavu ≤0,5 W	≤0,5 W ≤0,5 W
Energetická třída A A A+
Hlavní vypínač napájení ne ne ne
Rozměry a hmotnost
Rozměry přístroje se stojanem (š × v × h) mm	551 × 366 × 181 729 × 469 × 168 909 × 565 × 212
Rozměry přístroje bez stojanu (š × v × h) mm	551 × 346 × 100 729 × 469 × 90 909 × 515 × 85
Hmotnost (kg) 3,2 5,4 10
Závěsná na stěnu	VESA 100×100	VESA 100×100	VESA 200×200

Podporované formáty

Medium	Typ souboru	Video	Audio	Max. Hodnoty
FILM	.mpg	MPEG-1, MPEG-2	MP3	Rozlišení: 1920×1080
			AAC	Datová rychlost: 40 Mbps
	.avi	Xvid, MJPEG	PMC	Rozlišení: 1920×1080
	.ts	MPEG-4 SP/ASP, H.263/H.264	720×576	Datová rychlost: 20 Mbps
		MPEG-2, H.264, HEVC
	.mov,.mkv	MPEG-4 SP/ASP,H.263/H.264, HEVC
	.dat	MPEG-1
	.mp4	MPEG-4 SP/ASP,
		H.263/H.264,
		HEVC
		MPEG-1, MPEG-2 Rozlišení: 720×576
	.vob	MPEG-2		Datová rychlost: 40 Mbps
		RV30/RV40	COOK, MP2	Rozlišení: 1920×1080
HUDBA	.mp3	--	MP3	Vzorkovací frekvence: 8K~48KHz
				Bitrate: 32K~320Kbps
				Kanály: Mono/Stereo
	.m4a/.aac	--	AAC	Vzorkovací frekvence: 16K~48KHz
				Bitrate: 32K~442Kbps
				Kanály: Mono/Stereo

FOTO	.jpg/	Progressive JPEG	Rozlišení: 1024×768
	.jpeg Baseline JPEG Rozlišení: 15360×8640
	.bmp BMP		Rozlišení: 9600×6400
			Pixel.hloubka: 1/4/8/16/24/32 bpp
	.png	Non-Interlaced Rozlišení: 9600×6400
		Interlaced Rozlišení: 1280×800
TITULKY .srt SubRip
		.ssa/.ass SubStation Alpha
		.smi SAMI
		.sub	SubViewer, MicroDVD, DVSubtitleSystem, SubIdx(VobSub)
		.txt TMP layer

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Tímto K+B Progres, a.s. prohlašuje, že typ rádiového zařízení ECG 24 H02T2S2, 32 H04T2S2 a 40 F01T2S2 je v souladu se smernicí 2014/53/EU.

Úplné znění EU Prohlášení o shodě je k dispozici na internetové adrese: www.ecg-electro.eu.

Změna textu a technických parametrů vyhrazena.

08/05

OBSAH

NA ÚVOD 112

INŠTALÁCIA A ZAPOJENIE TELEVÍZORA....112

Hotelový režim (vyžaduje podporu hotelového režimu)....131

Ponuka Nastavenia 132

Ponuka Obrazovka....134

OVLÁDANIE MÉDIÍ 135

Ponuka Fotografie....136

Ponuka Hudba....137

Ponuka Film....138

Ponuka Text 139

ODSTRAŇOVANIE ŢAŽKOSTÍ....140

TECHNICKY LIST 141

BEZPEČNOSTNÉ POKYNY

1. Kábel antény pripojte k anténovému konektoru na zadnej strane televízora.
2. Vidlicu napájacieho kábla zapojte do elektrickej zásuvky.
3. Televízor zapnite.
   Stlačte vypínač na televízore. Indikačná kontrolka sa rozsvieti zeleno. Ked' je TV v pohotovostnom režime (červený svit kontrolky), môžete televízor zapnúť stlačením tlačidla na dialkovom ovládači.

multifunkčného tlačidla. Ak ho stlačíte krátko, zobrazí sa tlačidlová

SOURCE : Vol'ba externého zdroja signálu

SOURCE : Vol'ba externého zdroja signálu

Tlačidlá dialkového ovládača VARIANTA A

K anténovému vstupu televízora s označením ANT 75 Ω pripojte koaxiálny kábel so signálom z pozemského TV vysielania alebo z káblového rozvodu. Pokiaľ prijímate satelitné vysielanie, pripojte kábel od satelitnej antény k vstupu označenému ANT 75 Ω (S2).

Úvodné nastavenia Jazyk Čeština Krajina Slovensko Prostredie Domáci režim ENTER Automatické ladenie

Pokiaľ ste zvolili ATV + DTV a budete chcieť ladenie analógových programov preskočit, stlačte MENU a následne potvrdte Áno tlačidlom ◀.

Stav ladenia TV 0 programov DTV 0 programov Rádio 0 programov Dáta 0 programov 0 % 46.25 MHz (TV) Pre preskočenie stlačte MENU

Chcete preskočit analógové ladenie? Áno Nie

Nastavenie ladenia Typ ladenia DTV Typ dát Satelit Satelit 04 ASTRA 1E, .. Režim vyhládávania Slepý sken Typ kanálu Free+Encrypted Typ služby Všetko ENTER Štart MENU Spät

Krokovaním pomocou tlačidiel ◀/▶ alebo priamou volbou tlačidlami 0 - 9 zadajte číslo kanálu televízneho multiplexu. Pokial' sa nájde signál, na stupnici sa zobrazí jeho úroveň. Ladenie programov začnete tlačidlom ENTER. Po chvíli sa zobrazí počet nájdených programov.

Ručné Iadenie DVB-T UHF CH 53 DTV 4 Rádio 8 Dáta 0 Zlý Dobrý Freq: 177.50MHz

Editácia programov

Tlačidlom FAV pridáte vybranú predvolbu do zoznamu oblúbených programov, dálším stlačením ju zo zoznamu odoberiete.

Editácia programov 1 Prima LOVE | T2 2 Prima ZOOM | T2 3 Prima MAX | T2 4 Prima | T2 5 Prima COOL | T2 6 Ocko | T2 7 Ocko Gold | T2 8 Barrandov Plus | T2 9 Kino Barrandov | T2 10 BARRANDOV TV | ... Vymazať Pořob Preskoviť BYB Vybrat' obtubení / 1 Spät MENU

Záznam úspešne uložený Záznam: 11:47 ~ 12:17 na CH.1 05/11/2016 EXIT Ukončit

Režim obrazu Dynamický Štandardný Mierny Užívatelský ENTER Vybrat' VENU Spät'

Jas/Kontrast/Ostrost/Sytost/Odtieň

Stlačením ▼/▲ vyberte vol'bu a pomocou tlačidiel ◀/▶ nastavte.

Jas Nastavenie jasu obrazu.

Kontrast Nastavenie kontrastu obrazu.

Ostroš' Nastavenie ostrosti obrazu

Sýtost' Nastavenie sýtosti farieb.

◀/▶ vyberte z možností Normálna, Teplá a Studená.

Pomocou šípok vyberte požadovaný režim (Auto, Video, PC).

HDMI mode Auto Video PC ENTER Vybrat' MENU Spät'

Ponuka Zvuk

Režim zvuku Štandardný Výšky 50 Basy 50 Vyváženie 0 Auto. úroveň hlasitosti Vyp Digitálny výstup PCM AD prepínač Vyp

Stlačením ▼/▲ vyberte položku Zvukový režim a stlačením ENTER vstúpte do podponuky a pomocou tlačidiel ▼/▲ vyberte požadovaný režim.

Film Zdôrazňuje výšky a basy pre bohatý zvukový zážitok.

Šport Zdôrazňuje frekvenciu hlasového komentára.

Režim zvuku Štandardný Hudba Film Šport Užívatelský ENTER Vybrat' VENU Spät'

Vyváženie

Stlačením ▼/▲ vyberte vol'bu a pomocou tlačidiel ◀/▶ nastavte.

Auto. úroveň hlasitosti

Automatické vypnutie

Zámka systému Vyp Nastavit heslo Blokovat program Rodičovská kontrola Vyp Zámok tlačidiel Vyp Hotelový mód ZÁMOK Pohyb MENU Spät ENTER EXIT Vybrat

Hotelový režim (vyžaduje podporu hotelového režimu)

Stlačením ▼/▲ vyberte pomer strán.

Stlačením ▼/▲ vyberte Úvodné nastavenia a spustite inštaláciu stlačením tlačidla ENTER.

Obnovenie predvolených nastavení z výroby

Stlačením ▼/▲ vyberte položku Obnov vých. nast. výr. a stlačením tlačidla ENTER vstúpte do podponuky.

Aktualizácia firmware(USB)

Stlačením ▼/▲ vyberte položku Velkost' a stlačením tlačidla ENTER vstúpte do podponuky.

Fáza

Stlačením ▼/▲ vyberte položku Fáza a stlačením tlačidla ENTER vstúpte do podponuky.

Obnovenie pozície

Stlačením tlačidla ▶II prehrajte vybraný film.

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

The manufacturer takes no responsibility for printing errors contained in the product's user's manual.
■ Der Importeur haftet nicht für Druckfehler in der Bedienungsanleitung des Produkts.
■ Výrobce neručí za tiskové chyby obsažené v návodu k použití výrobku.
■ Dovozca neruči za tlačové chyby obsiahnuté v návode na použitie výrobku.
