NÁVOD K OBSLUZE HC50S SCHEPPACH

DE	KompressorOriginal-Anleitung
GB	CompressorTranslation of original manual
FR	CompresseurTraduction du manuel d'origine
CZ	KompresorPřeklad z originálního návodu

DE

Jen pro státy EU. Elektrické náradí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zarizeními a odpodíjacicích ustanovení právních predpisú jednotlivých zemí se použitá elektrická náradí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

PL

DE	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!!
GB	Caution - Read the operating instructions to reduce the risk of injury
FR	AVERTISSEMENT - pour réduire le risque de blessure, lisez le mode d'emploi!
CZ	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny.

DE	Warnung vor elektrischer Spannung
GB	Beware of electrical voltage!
FR	Attention à la tension électrique !
CZ	Varování před elektrickým napětím

DE	Warnung vor automatischem Anlauf.
GB	Warning! Automatic start.
FR	Attention au démarrage automatique.
CZ	Varování! Automatický start.

1

1 2 3 4 5 6 7 8 9 50 L 2.5 HP Scheppach 257 l/min 10

2

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

POZNÁMKA,

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
• Jiné než specifikované použití.
• Porucha elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

Doporučujeme:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi.

Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace.

Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

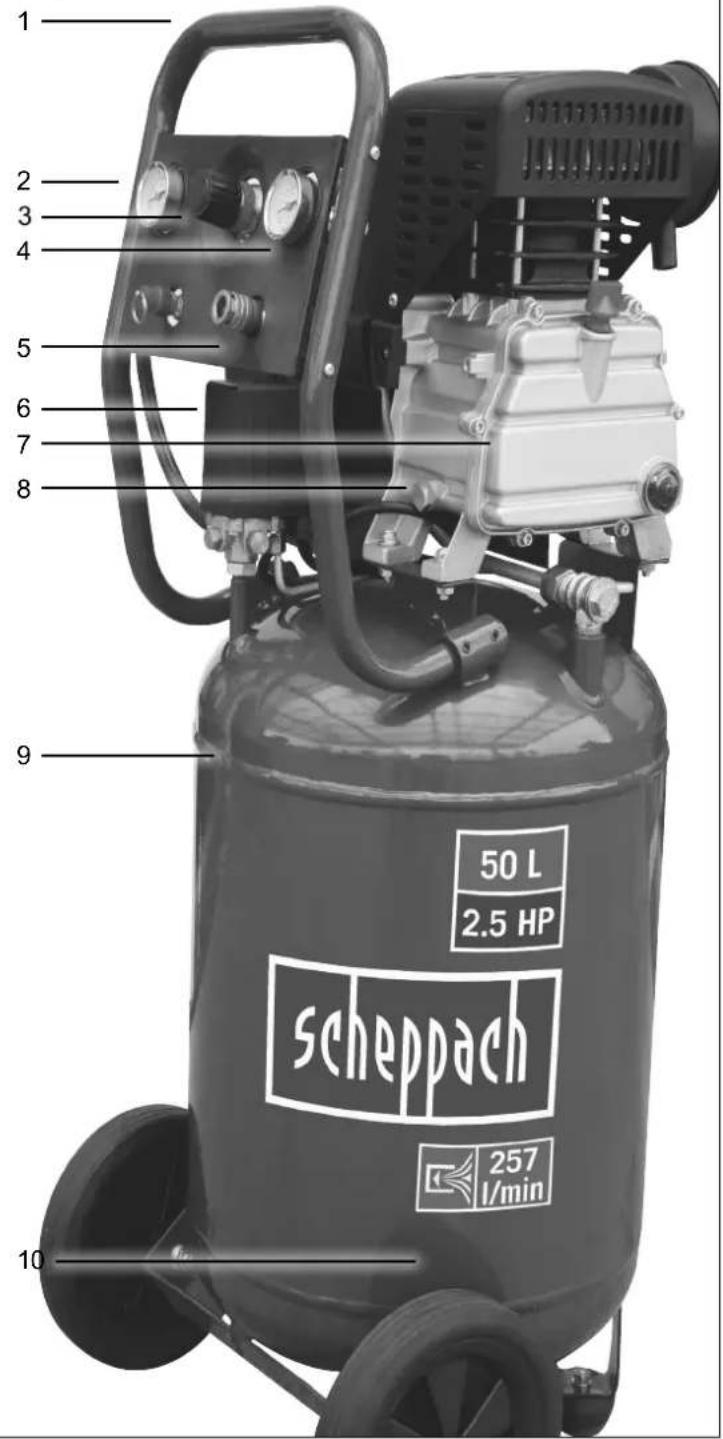

2. Popis přístroje (obr. 1-7)

1. Přepravní rukojet'
2. Manometr (tlak tlakové nádoby může být odečten)
3. Regulátor tlaku
4. Manometr (nastavený tlak může být odečten)
5. Tlakový spínač
6. Rychlospojka (regulovaný stlačený vzduch)
7. Čerpadlo kompresoru
8. Šroub vypouštěcího otvoru oleje
9. Tlaková nádrž
10. Kryt kolečka
11. Za-/vypínač
12. Vzduchový fi ltr
13. Noha
14. Pojistný ventil
15. Okénko olejoznaku
16. Uzavírací zátka oleje
17. Otvor na plnění oleje
18. Vypouštěcí šroub na kondenzovanou vodu
19. Ochrana proti přetížení

3. Rozsah dodávky

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

⚠ POZOR

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

4. Použití podle účelu určení

Kompresor slouží k výrobě stlačeného vzduchu pro nástroje provozované se stlačeným vzduchem, které mohou být provozovány s množstvím vzduchu až cca 257 l/min. (např. hustilka pneumatik, vyfukovací pistole a lakovací pistole). Na základě omezeného dopravovaného množství vzduchu není možné provozovat nástroje, které vykazují velmi vysokou spotřebu vzduchu (např. vibrační brusky, tyčové brusky a rázové utahováky).

Stroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatel-ných činnostech.

5. Bezpečnostní pokyny

⚠ Pozor! Při používání elektrických nástrojů musí být za účelem ochrany před zásahem elektrickým proudem a nebezpečí zranění a požáru dodržována následující základní bezpečnostní opatření. Před použitím tohoto elektrického nástroje si přečtěte všechny tyto pokyny a bezpečnostní pokyny dobře uschovejte.

⚠ Pozor! Při použití tohoto kompresoru je třeba na ochranu proti úderu elektrickým proudem, nebezpečí úrazu a požáru dbát následujících bezpečnostních opatření. Přečtěte si a dbejte těchto pokynů, ještě než začnete přístroj používat.

Bezpečná práce

1 Udržujte Vaše pracoviště v pořádku

– Nepořádek na pracovišti představuje nebezpečí úrazu.

2 Zohledněte vlivy prostředí

– Nevystavujte elektrické nářadí dešti. Nepoužívejte elektrické nářadí ve vlhkém nebo mokrém prostředí.

– Postarejte se o dobré osvětlení. Nebezpečí úderu elektrickým proudem!

– Nepoužívejte elektrické nářadí v blízkosti hořlavých kapalin nebo plynů.

– Elektrický nástroj nepoužívejte, hrozí-li nebezpečí požáru nebo výbuchu.

3 Chraňte se před úderem elektrickým proudem

– Vyhýbejte se tělesnému kontaktu s uzemněnými částmi např. rourami, topnými tělesy, sporáky, ledničkami.

4 Nepouštějte do blízkosti děti!

– Nenechte jiné osoby dotýkat se nářadí nebo kabelu, nepouštějte je na své pracoviště..

5 Nářadí uschovávejte bezpečně

– Nepoužívané nářadí musí být uloženo na suchém, uzamčeném místě a mimo dosah dětí.

6 Nářadí nepřetěžujte

– Na těžké práce nepoužívejte moc slabé nářadí nebo přídavné nářadí.

7 Noste vhodné pracovní oblečení

– Nenoste široké oblečení nebo šperky. Mohly by být zachyceny pohyblivými částmi.

- Při práci ve volném prostranství jsou vhodné gumové rukavice a pevná neklouzavá obuv

– V případě dlouhých vlasů noste vlasovou síťku.

8 Nepoužívejte kabel na účely, pro které není určen

– Nenoste nářadí za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

9 Nářadí pečlivě ošetřujte

– Udržujte Váš kompresor čistý, abyste mohli dobře a bezpečně pracovat.

– Dodržujte předpisy pro údržbu.

– Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechte obnovit autorizovaným odborníkem.

– Pravidelně kontrolujte prodlužovací kabely a poškozené nahradte.

10 Vytáhněte vidlici z elektrické zásuvky

– Pokud elektrický nástroj nepoužíváte, před údržbou a při výměně nástrojů, např. pilového listu, vrtáků, fréz.

11 Vyhněte se neúmyslnému spuštění

– Ujistěte se, že je spínač při zasunutí vidlice do elektrické zásuvky vypnutý.

12 Venku používejte prodlužovací kabel.

– Venku používejte pouze k tomu schválené a odpovídajícím způsobem označené prodlužovací kabely.

– Naviják prodlužovacích kabelů používejte pouze s odvinutým kabelem.

13 Bud'te soustředění

– Dávejte pozor na to, co se děje. Pracujte s rozumem. Elektrický nástroj nepoužívejte, jestliže se nesoustředíte.

14 Zkontrolujte nářadí, zda není poškozeno

– Před dalším použitím nářadí musí být pečlivě překontrolována bezvadná a řádná funkce ochranných zařízení nebo lehce poškozených částí.

– Překontrolujte, zda je v pořádku bezvadná funkce pohyblivých dílů, jestli neuvázly nebo jestli nejsou díly poškozeny. Všechny části musí být správně namontovány, aby byla zajištěna bezpečnost přístroje.

– Poškozená bezpečnostní zařízení a díly musí být řádně opraveny nebo vyměněny v dílně zákaznického servisu, pokud není v návodu k použití uvedeno jinak.

– Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu.

– Nepoužívejte žádné vadné nebo poškozené přívodní kabely.

– Nepoužívejte stroje, u kterých se nedá za-a vypnout vypínač.

15 Svůj elektrický nástroj nechávejte opravovat odbornými elektrikáři.

- Toto elektrické nářadí odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze odborný elektrikář; v jiném případě nelze vyloučit úrazy provozovatele.

1. Pozor!

- Z důvodů vlastní bezpečnosti používejte pouze příslušenství nebo přídavné přístroje, které jsou uvedeny v návodu k obsluze nebo byly výrobcem doporučeny nebo uvedeny. Používání jiných přídavných přístrojů nebo příslušenství, které nejsou doporučeny v návodu k obsluze nebo katalogu, může pro Vás osobně znamenat nebezpečí zranění.

1. Hluk

– Při používání kompresoru nosit ochranu sluchu.

1. Výměna napájecího vedení

– Pokud je poškozeno napájecí vedení, musí být nahrazeno výrobcem nebo odborným elektrikářem, aby se zabránilo ohrožením. Nebezpečí úderů elektrickým proudem!

1. Huštění pneumatik

– Kontrolujte tlak v pneumatikách bezprostředně po naplnění vhodným manometrem, např. Na čerpací stanici.

1. Pojízdné kompresory ve staveništním provozu

– Dbejte na to, aby byly všechny hadice a armatury vhodné pro nejvyšší přípustný pracovní tlak kompresoru.

1. Místo instalace

- Postavte kompresor pouze na rovnou plochu.

Doplňující bezpečnostní pokyny

Bezpečnostní pokyny pro práci se stlačeným vzduchem a vyfukovacími pistolemi

• Čerpadlo kompresoru a vedení dosahují při provozu vysokých teplot. Kontakt s nimi vede k popálení.
• Vzduch nasávaný kompresorem je třeba udržovat bez příměsí, které by mohly vést v čerpadle kompresoru k požáru nebo výbuchu.
• Při uvolňování hadicové spojky držte spojovací díl hadice pevně rukou. Tím zabráníte zraněním způsobeným vymrštěním hadice.
• Při pracích s vyfukovací pistolí nosit ochranné brýle. Cizími tělesy a odfouklými částmi mohou být lehce způsobena zranění.
• Výfukovací hadicí nefoukat na žádné osoby nebo nečistit oblečení na těle. Nebezpečí zranění!

Bezpečnostní pokyny při stříkání barvy

• Nezpracovávat žádné laky nebo rozpouštědla s bodem vzplanutí nižším než 55° C. Nebezpečí výbuchu!
• Laky a rozpouštědla nezahřívat. Nebezpečí výbuchu!
• Pokud jsou zpracovávány zdraví škodlivé kapaliny, jsou k ochraně potřeba filtrační přístroje (obličejové masky). Dodržujte také údaje k ochranným opatřením výrobců těchto látek.
• Je třeba dodržovat údaje a značení nařízení o nebezpečných látkách uvedené na obalech zpracovávaných materiálů. V případě potřeby je třeba učinit dodatečná ochranná opatření, především nosit vhodný oděv a ochranné masky.
• Během stříkání a také v pracovní místnosti se nesmí kouřit. Nebezpečí výbuchu! Také výpary barev jsou lehce zápalné.
• Topeniště, otevřené světlo nebo jiskřící stroje se nesmí vyskytovat resp. být provozovány.

• Jídlo a nápoje neskladovat nebo nekonzumovat v pracovní místnosti. Výpary barev jsou zdraví škodlivé.

• Pracovní místnost musí být větší než 30 m³ a musí být zaručena dostatečná výměna vzduchu při stříkání a zasychání.

• Nestříkat proti větru. Při stříkání zápalných resp. nebezpečných tekutých materiálů zásadně dodržovat nařízení místních policejních úřadů.
• Nezpracovávejte ve spojení s tlakovou hadicí z PVC žádná média jako je lakový benzín, butanol a dichlormetan. Tato média mohou zničit tlakovou hadici.

Používání tlakových nádrží

• Provozovatel tlakové nádrže ji musí udržovat v řádném stavu, řádně ji používat, kontrolovat, provádět okamžitě nutné údržbové práce a opravy a podle okolností učinit potřebná bezpečnostní opatření.
• Dozorčí úřad může v jednotlivých případech nařídit potřebná kontrolní opatření.
• Tlaková nádrž nesmí být používána, pokud vykazuje nedostatky, které by mohly ohrozit zaměstnance nebo třetí osoby.
• Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmí být provozován s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis.

Bezpečnostní pokyny si dobre uložte.

6. Technická data

Sít'ová přípojka 230 V ~ 50 Hz
Výkon motoru W 1800
Druh provozu S1
Počet otáček kompresoru min ^1	2850
Objem tlakové nádrže (v litrech)	50
Provozní tlak cca. 8 bar
Teor. sací výkon (l/min) cca. 257
Hladina akustického výkonu LWA	97 dB(A)
Nejistota KWA	3 dB
Druh ochrany IP20
Hmotnost přístroje v kg 34
Olej (15W 40) I 0,28
Max. nadmořská výška instalace (n.m.):	1000 m

Hodnoty emise hluku změřeny podle normy EN ISO 2151.

Noste ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

7. Před uvedením do provozu

Před připojením se ujistěte, zda údaje na typovém štítku souhlasí s údaji sítě.

• Zkontrolujte přístroj, zda nebyl při přepravě poškozen. Eventuální poškození ihned nahlásit přepravní firmě, která kompresor dodala.
• Instalace kompresoru musí být provedena v blízkosti spotřebiče.
• Vyvarujte se dlouhým vzduchovým a přívodním vedením (prodlužovací kabel).
• Dbát na suchý a bezprašný nasávaný vzduch.
• Kompresor neumist'ovat ve vlhké nebo mokré místnosti.
• Kompresor smí být provozován pouze ve vhodných místnostech (dobře větrané, teplo-ta okolí +5°C až 40°C). V místnosti nesmí být žádné prachy, kyseliny, výpary, výbušné ne-bo zápalné plyny.
• Kompresor je vhodný k použití v suchých místnostech. V oblastech, ve kterých se pracuje se střikající voudou, není použití přípustné.
• Před uvedením do provozu musí být zkontrolován stav oleje v čerpadle kompresoru.

8. Montáž a obsluha

⚠️ Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontovat!

K montáži potřebujete:

2 x rozvidlený klíč 17 mm (není obsažen v rozsahu dodávky)

8.1 Montáž koleček (10)

- Namontujte přiložená kolečka tak, jak je znázorněno na obr. 5.

8.2 Montáž nohy (8)

- Přiloženou nohu namontujte tak, jak je mznázorněno na obr. 4.

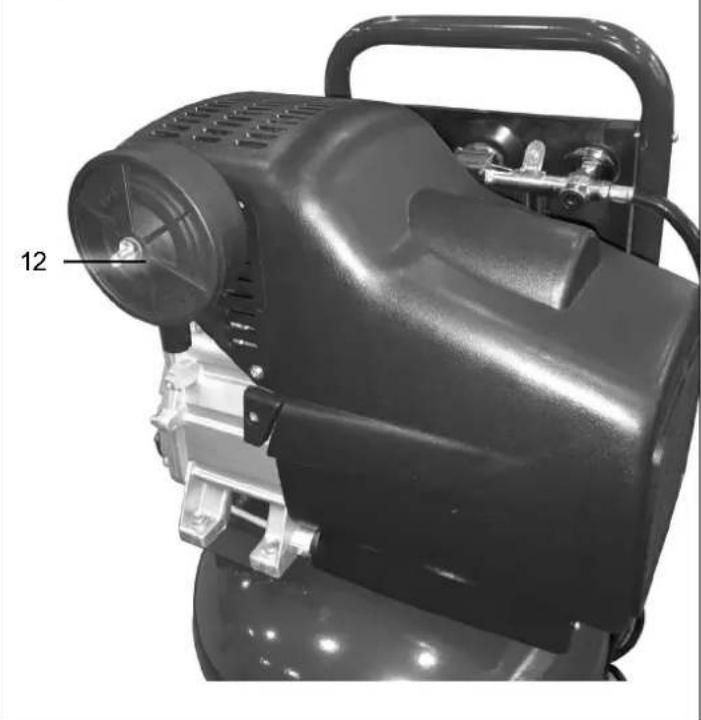

8.3 Montáž vzduchového filtru (12)

- Odstraňte přepravní zátku a našroubujte vzduchový filtr (12) na přístroj (obr. 6).

8.4 Výměna přepravního víčka

- Odstraňte přepravní víčko otvoru na plnění oleje (17) a nasadťe přiloženou uzavírací zátku oleje (16) do otvoru na plnění oleje. (obr. 3)

8.5 Připojení na sít'

• Kompresor je vybaven sitovým vedením s vidlicí s ochranným kontaktem. Tato může být připojena na každou zásuvku s ochranným kolíkem 230 V \~ 50 Hz, která je jištěna 16 A.
• Před uvedením do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím (podle výkonového listu přístroje).
• Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru.

- Při nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.

8.6 Za-/vypínač (obr. 7)

- Na zapnutí kompresoru se za-/vypínač (11) vytáhne směrem nahoru. Na vypnutí se za-/vypínač stlačí směrem dolů.

8.6.1 Ochrana proti přetížení

Motor tohoto zařízení je chráněn proti přetížení přepínače (19), Proti přetížení. Pokud je jmenovitý proud překročen, jistič vypne zařízení.

• Nechte vychladnout po dobu několika minut.
• Stiskněte spínač přetížení.
• Vypněte přístroj vytažením zapnutí / vypnutí znovu zapněte

8.7 Nastavení tlaku: (obr. 1)

• Tlak na manometru (3) se nastavuje pomocí regulátoru tlaku (4).
• Nastavený tlak může být odebrán z rychlospojky (5).
• Na manometru (2) může být odečten tlak tlakové nádoby.

8.8 Nastavení tlakového spínače (obr. 1)

- Tlakový spínač (6) je nastaven ze závodu. Zapínací tlak cca 6 barů Vypínací tlak cca 8 barů

9. Elektrická přípojka

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.
• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H05VV-F. Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

• Napětí v síti musí činit 230 V\~
• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního.
  Připojení a opravy elektrického vybavení mo- hou provádět pouze odborní elektrikáři.
  Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru

10. Čištění, údržba a uložení

⚠ Pozor!

Před všemi čisticími a údržbovými pracemi vytáhněte síťovou zástrčku! Nebezpečí zranění úderem elektrického proudu!

⚠ Pozor!

Počkejte, až se přístroj úplně ochladí!

Nebezpečí popálení!

⚠ Pozor!

Před všemi čisticími a údržbovými pracemi musí být přístroj beztlaký! Nebezpečí zranění!

10.1 Čištění

• Udržujte přístroj tak prostý prachu a nečistot, jak je to jen možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.
• Hadice a stříkací nástroje musí být před čištěním z kompresoru odstraněny. Kompresor nesmí být čištěn pomocí vody, rozpouštědel, apod.

10.2 Údržba tlakové nádrže (obr. 4)

Pozor! Pro trvalou životnost tlakové nádrže (9) je třeba po každém použití vypustit kondenzovanou vodu otevřením vypouštěcího šroubu (18). Nejdříve vypustěte tlakovou nádobu (viz bod 10.7.1). Vypouštěcí šroub se otevře otáčením proti směru hodinových ručiček (při pohledu ze spodní strany kompresoru na šroub), aby mohla kondenzovaná voda úplně odtéct z tlakové nádrže. Vypouštěcí šroub poté opět uzavřete (otáčení ve směru hodinových ručiček). Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmí být provozován s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis.

⚠ Pozor!

Kondenzovaná voda z tlakové nádrže obsahuje zbytky oleje. Zlikvidujte kondenzovanou vodu ekologicky v příslušné sběrně.

Pojistný ventil (14) je nastaven na nejvyšší přípustný tlak tlakové nádrže. Není přípustné pojistný ventil přestavovat nebo odstraňovat jeho plombu. Aby pojistný ventil v případě potřeby správně fungoval, musí být čas od času aktivován. Zatáhněte za kroužek tak silně, abyste zřetelně slyšeli unikání stlačeného vzduchu. Poté kroužek opět pustte.

10.4 Pravidelná kontrola stavu oleje (obr. 7)

Kompresor postavit na tvrdý, rovný podklad. Stav oleje se musí nalézat mezi značkami MAX a MIN na okénku olejoznaku (15). Výměna oleje: doporučený olej: SAE 10W 40 nebo 5W 40. První náplň oleje musí být vyměněna po 100 provozních hodinách; poté je třeba každých 500 provozních hodin olej vy-pustit a doplnit nový.

10.5 Výměna oleje (obr. 1,3, 7)

Vypněte motor a vytáhněte zástrčku ze zásuvky. Po vypuštění zbývajícího tlaku vzduchu můžete vyšroubovat šroub vypouštěcího otvoru oleje (8) na čerpadle kompresoru (7). Aby olej nekontrolovaně nevytékal, podržte pod ním plechový žlábek a olej zachyťte do nádoby. Pokud olej úplně nevyteče, doporučujeme kompresor trochu naklonit. Až olej vyteče, nasadťte opět šroub vypouštěcího otvoru oleje (8). Použitý olej zlikvidujte na příslušném sběrném místě.

Abyste naplnili správné množství oleje, dbejte na to, aby stál kompresor na rovné ploše. Naplňte nový olej do otvoru na plnění oleje (17), až stav oleje dosáhne maximálního množství naplnění. To je označeno červeným bodem na okénku ole- joznaku (15) (obr. 7). Nepřekračujte maximální množství naplnění. Přeplnění může vést ke škodám na přístroji. Uzavírací zátku oleje (16) opět nasadťte do otvoru na plnění oleje (17).

10.6 Čištění sacího filtru (obr. 6)

Sací filtr zabraňuje nasávání prachu a nečistot. Je nutné čistit tento filtr minimálně každých 300 provozních hodin. Ucpaný sací filtr výrazně snižuje výkon kompresoru. Odstraňte sací filtr tak, že vyšroubujete křídlový šroub (12.5). Stáhněte potom kryt filtru (12.3). Nyní můžete vyjmout vzduchový filtr (12.2) a těleso filtru (12.1). Vyklepejte opatrně vzduchový filtr, kryt a těleso filtru. Tyto součásti by měly být poté vyfouknuty stlačeným vzduchem (cca 3 bary) a v opačném pořadí namontovány.

10.7 Uložení

⚠ Pozor!

Vytáhněte síťovou zástrčku, odvzdušněte přístroj a všechny připojené pneumatické nástroje. Kompresor odstavte tak, aby nemohl být uveden do provozu nepovolenými osobami.

⚠ Pozor!

Kompresor skladovat pouze v suchém a pro nepovolené osoby nepřístupném okolí.

Nenaklánět, skladovat pouze ve svislé polo- ze! Olej může vytéct ven!

10.7.1 Vypuštění přetlaku

Vypustěte přetlak v kompresoru tak, že kompresor vypnete a spotřebujete ještě přítomný stlačený vzduch v tlakové nádrži, např. spuštěním pneumatického nástroje do volnoběhu nebo pomocí vyfukovací pistole.

11. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

12. Odstraňování závad

Závada Možná příčina Odstranění
Kompresor neběží.	Není k dispozici síťové napětí.Moc nízké síťové napětí.Moc nízká vnější teplota.Přehřátý motor.	Překontrolovat kabel, síťovou zástrčku, pojistku a zásuvku.Vyhýbat se použití moc dlouhých prodlužovacích kabelů. Používat prodlužovací kabely s dostatečným průřezem žíly.Neprovozovat při vnější teplotě nižší než +5 °C.Motor nechat ochladit, event. odstranit příčinu přehřátí.
Kompresor běží, ovšem není k dispozici tlak.	Netěsný zpětný ventil.Zničená těsnění.Netěsný vypouštěcí šroub na kondenzovanou vodu (18).	Vyměnit zpětný ventil.Těsnění překontrolovat, zničená těsnění nechat vyměnit v odborném servisu.Šroub dotáhnout ručně.Překontrolovat těsnění šroubu, event. vyměnit.
Kompresor běží, na manometru je ukazován tlak, ovšem nástroje neběží.	Netěsné hadicové spojení.Netěsná rychlospojka.Na regulátoru tlaku (3) je nastaven moc nízký tlak.	Překontrolovat hadici stlačeného vzduchu a nástroje, event. vyměnit.Překontrolovat rychlospojku, event. vyměnit.Regulátor tlaku více otevřít.

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákaznik všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonně záruční lhuty začinající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelné nepoužitelnou následkem materiálové či výrobní vady. Na díly,

které sami neopravujeme, poskytujeme záruku pouze v rozsahu, v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Garanti EST
