NÁVOD K OBSLUZE CACHRGHUB10C i-TEC

CZ Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: [e-mail]

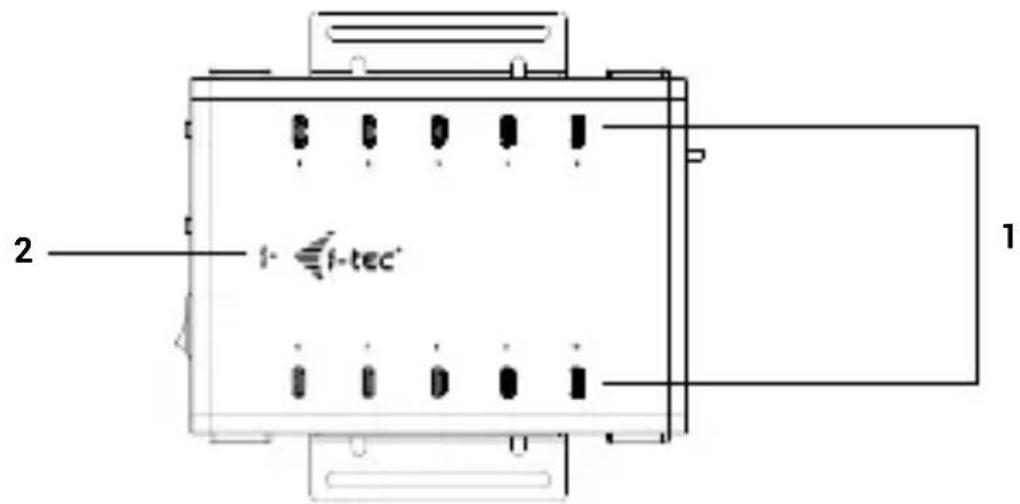

1. 10x port USB-C podporuje až 15W nabíecí výkon (5V/9V/12V) a rzchlé nabíjení (BC1.2)
2. Indikace dat USB LED

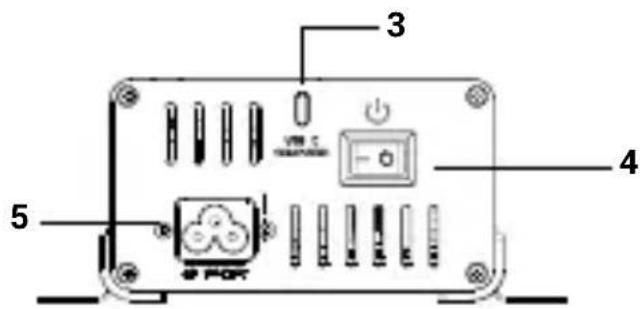

Přední panel:

1. Port USB-C 3,2 gen. 1 pro připojení k hostitelským zařízením
2. ON / OFF Vypínač pro napájení výrobku
3. Příkon: AC 100-240V \~ 50/60Hz 2.2A (MAX)

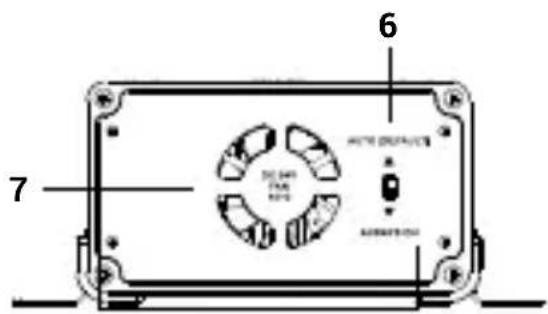

Zadní panel:

1. Přepínač ovládání ventilatorů (režimy: AUTO, Always ON)
2. 1x Ventilátor

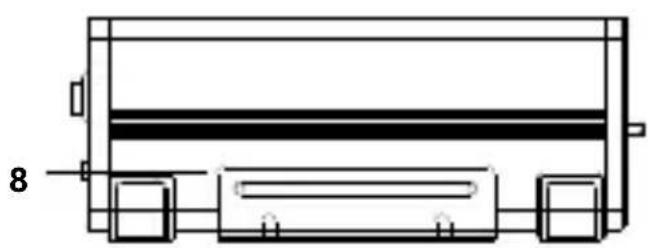

Boční panel:

1. Montážní dřžák stojanu

3 VM C - 0 4 5 @ PORT

6 7 AUTO DRAGON TAX H15 AUTO DRAGON

• 1x port USB-C 3.2 gen.1 pro připojení k hostitelským zařízením
• 2x port USB-C (1 a 6) podporující prěnosovou rychlost až 5 Gb/s
• 8x port USB-C podporující prěnosovou rychlost až 480 Mb/s
• Každý port USB-C podporuje až 15W nabíjecí výkon (5V/9V/12V) a rychlé nabíjení (BC 1.2).
• 1x napájecí vstup: 2,2 A (MAX): AC 100-240V \~ 50/60Hz
• Celkový výkon: 150W
• 1x vypínač pro napájení výrobku
• 1x přepínač ovládání ventilátorů (režimy: AUTO, Always ON)
• Držáky pro montáž do stojanu
• Indikace LED napájení
• Indikace LED hostitelských dat
  • Datový kabel USB-C (100 cm)
  • Datový kabel USB-C na USB-A (100 cm)
• Přepěťová a nadproudová ochrana

SYSTÉMOVÉ POŽADAVKY

Hardwarové požadavky:

- Zařízení s volným portem USB-C, USB4 nebo Thunderbolt™ 3/4.

Operační systém:

- Windows 10 / 11, macOS a Linux s nejnovějšími aktualizacemi

INSTALACE OVLADAČŮ

Windows:

Není potřeba instalace ovladačů

macOS:

Není potřeba instalace ovladačů

BEZPEČNOSTNÍ POKYNY PRO POUŽITÍ DOKOVACÍ STANICE

- Obecné bezpečnostní pokyny

1. Dodržováním následujících bezpečnostních zásad zabráníte možnému poškození počítače a zajistíte vlastní bezpečnost. Není-li uvedeno jinak, všechny postupy uvedené v tomto dokumentu předpokládají, že jste si přečetli bezpečnostní informace dodané s počítačem. Položte zařízení na tvrdý a rovný povrch. Nechte na všech odvětrávaných stranách cca 10 cm volného prostoru, aby mohl proudit vzduch pro rádnou ventilaci. Omezení proudění vzduchu může poškodit zařízení nebo způsobit požár.

2. Nepokládejte zařízení na sebe ani je neumistujte tak blízko sebe, aby byla vystavena recirkulaci nebo předehřátému vzduchu.

3. Zkontrolujte, že na kabelech zařízení nic neleží a že jsou kabely umístěny tak, že o ně nelze zakopnout či na ně šlápnout.

4. Ujistěte se, že jsou všechny kabely připojeny k patřičným konektorům. Některé konektory vypadají podobně a můžete si je snadno splést (například nezapojujte telefonní kabel do síťového konektoru).

5. Zařízení neumistujte do uzavřené nástěnné jednotky ani na měkký látkový povrch, jako je postel, pohovka nebo koberec.

6. Uchovávejte zařízení mimo dosah zdrojů tepla.

7. Uchovávejte zařízení mimo mimořádně vysoké či nízké teploty, aby mohlo fungovat v rámci daného provozního rozsahu.

8. Do průduchů ani do otvorů zařízení nevsouvejte žádné předměty. V opačném případě může dojít k požáru nebo úrazu elektrickým proudem kvůli zkratu vnitřních součástí.

9. Nepoužívejte zařízení ve vlhkém prostředí, například v blízkosti horké vany, u dřezu, bazénu nebo ve vlhkém sklepě.

10. Během bouře nepoužívejte zařízení napájené ze sítě. Lze použít zařízení napájená z baterie, pokud jsou všechny kabely odpojeny.

11. Zabraňte kontaktu tekutin a potravin se zařízením.

12. Před čištěním zařízení jej vypojte z elektrické zásuvky. Očistěte zařízení měkkým hadříkem navlhčeným vodou. Nepoužívejte tekuté ani aerosolové přípravky, které mohou obsahovat hořlavé látky.

13. Aby nedošlo k možnému nebezpečí úrazu elektrickým proudem, nepřipojujte ani neodpojujte žádné kabely ani neprováděite údržbu nebo změnu konfigurace zařízení během bouře.

14. Než se dotknete součástek dokovací stanice uzemněte se pomocí uzemňovacího náramku nebo se pravidelně dotýkejte nelakovaného kovového povrchu, například kovové části na zadní straně počítače. Během práce se pravidelně dotýkejte nelakovaného kovového povrchu, abyste se zbavili veškeré statické elektriny, která by mohla poškodit vnitřní komponenty.

15. Při odpojování kabelu tahejte za konektor nebo za úchytku, nikoli za samotný kabel. Některé kabely mají konektory se západkami nebo šrouby, které je nutné před odpojením kabelu uvolnit. Při odpojování kabelů je držte rovně, aby nedošlo k ohnutí pinů. Při připojování kabelů se ujistěte, že jsou porty a konektory správně otočeny a zarovnány.

Obecné bezpečnostní pokyny ohledně napájení

- Před připojením zařízení do elektrické zásuvky zkontrolujte jmenovité napětí a ujistěte se, že požadované napětí a frekvence odpovídají dostupnému zdroji napájení.

- Ujistěte se, že počítač, monitor a připojená zařízení mají patřičný jmenovitý elektrický výkon pro provoz s připojeným napájecím adaptérem ve vaší oblasti.

• Pokud je napájecí kabel poškozený, nezapojujte jej do elektrické zásuvky.
• Aby nedošlo k úrazu elektrickým proudem, zapojte napájecí kabely zařízení do správně uzemněných elektrických zásuvek. Pokud je zařízení vybaveno třihrotovým napájecím kabelem, nepoužívejte adaptérové zástrčky, které obcházejí funkci uzemnění, ani neodstraňujte zemnicí prvek ze zástrčky nebo adaptéru.
• Používáte-li prodlužovací napájecí kabel, ujistěte se, že celkový jmenovitý výkon produktů, které jsou k němu připojeny, nepřekračuje jmenovitý proud prodlužovacího kabelu.
• Pokud musíte použít prodlužovací kabel nebo rozdvojku, ujistěte se, že jsou prodlužovací kabel nebo rozdvojka připojeny do zásuvky, a ne k jinému prodlužovacímu kabelu nebo rozdvojce. Prodlužovací kabel nebo rozdvojka musí být určeny pro uzemněné zástrčky a zapojené do uzemněné zásuvky.
• Používáte-li rozdvojky s více zásuvkami, bud’te při zapojování napájecího kabelu do rozdvojky opatrní. Některé rozdvojky mohou umožnit nesprávné připojení zástrčky. Nesprávné zapojení napájecí zástrčky může způsobit trvalé poškození zařízení a také riziko úrazu elektrickým proudem nebo vzniku požáru. Ujistěte se, že je uzemňovací hrot napájecí zástrčky zasunut do uzemňovacího kontaktu rozdvojky.
• Při odpojování zařízení z elektrické zásuvky tahejte za zástrčku, nikoli za kabel.
• Používejte pouze napájecí adaptér dodaný společností i-tec technologies s.r.o. schválený pro použití s tímto zařízením. Použití jiného napájecího adaptéru může způsobit požár nebo výbuch.
• Pokud napájecí adaptér používáte k napájení počítače nebo k nabíjení baterie, umístěte jej na odvětrávané místo, například na horní část stolu nebo na podlahu. Nezakrývejte napájecí adaptér papírem ani jinými předměty, které mohou omezit chlazení. Nepoužívejte napájecí adaptér v přepravním pouzdře.
• Napájecí adaptér se může během běžného provozu dokovací stanice či počítače zahřívat.
• Při manipulaci s adaptérem během provozu nebo bezprostředně po provozu budťe opatrní.
• Adaptér doporučujeme položit na podlahu nebo stůl tak, aby byla vidět kontrolka. Tak budete hned vědět, když se adaptér vypne z důvodu externích vlivů. Pokud z nějakého důvodu zhasne zelená kontrolka, odpojte napájecí kabel ze zásuvky na 10 sekund a poté jej znovu zapojte.
• Nikdy nepoužívejte napájecí adaptér, který vykazuje známky poškození nebo nadměrného opotřebení

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www-i-tec.pro v záložce „FAQ“ u tohoto produktu

SLOVNÍK POJMŮ

Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení.

Řadič – polovodičová součástka (tzv. chipset) v notebooku / tabletu, zajišťující činnost některého z portů.

Thunderbolt™ - je rychlé hardwarové rozhraní, které umožňuje připojit k počítači zařízení (periferie) přes rozšiřující sběrnici. Thunderbolt spojuje PCI-Express a DisplayPort do sériového datového rozhraní. Umožňuje tzv. řetězení až dalších 6-ti Thunderbolt™ zařízení, prénosová rychlost u Thunderbolt™ 3/4 je až 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 – je symetrický konektor Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu tzv. alternativních režimů - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) a oznamování chyb přes Billboard zařízení.

USB 3.2 / 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku / tabletu.

OPIS

Panel górný:

2 1- f-tec

1. Prepínač ovládania ventilátorov (režimy: AUTO, Always ON)
2. 1x ventilátor

6 7 AUTO OUTPUTS AUTO OUTPUT

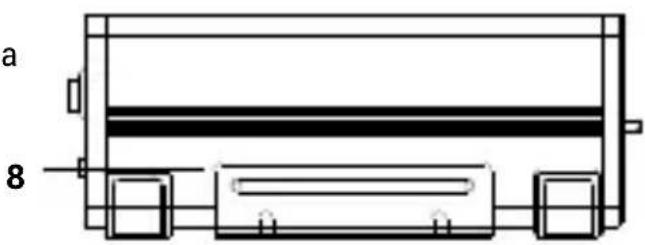

Bočné panely:

1. Otvory pre montážnu konzolu stojana

• Všeobecné bezpečnostné pokyny

- Pri odpájaní zariadenia zo zásuvky vytiahnite zástrčku, nie kábel.

Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo

odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)

SLOVENSKY

Prohlašujeme na vlastní odpovědnost, že výše uvedený výrobek je ve shodě s následujícími směrnicemi Evropské unie:
