MANUALE UTENTE CACHRGHUB10C i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.cz/it/. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

1. La porta USB-C 10x supporta fino a 15W di potenza di ricarica (5V/9V/12V) e ricarica rapida (BC1.2
2. LED di indicazione dei dati USB

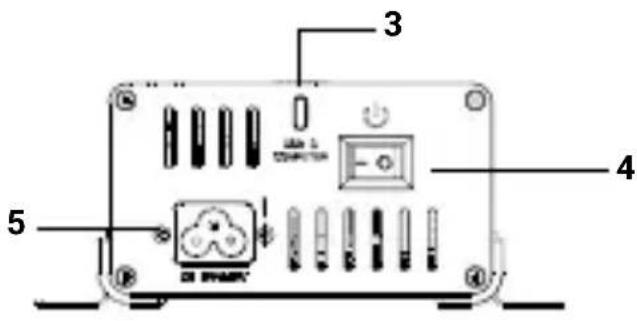

Pannello posteriore

1. Porta USB-C 3.2 gen.1 per il collegamento a dispositivi host
2. Interruttore ON / OFF per l'alimentazione del prodotto
3. Ingresso alimentazione: AC 100-240V \~ 50/60Hz 2,2A (MAX

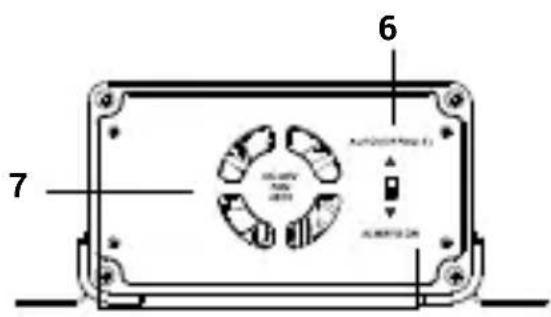

Pannello frontale:

6.S Interruttore di controllo delle ventole (modalità: AUTO, Sempre ON)
7.1x Ventola

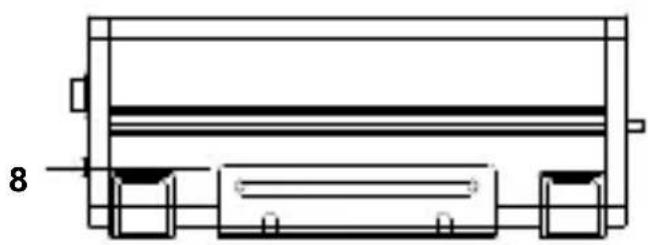

Pannelli laterali:

1. Fori per le staffe di montaggio del rack

3 4 5 DI BPAK

6 7

• 1x porta USB-C 3.2 gen.1 per il collegamento a dispositivi host
• 2 porte USB-C (1 e 6) che supportano velocità di trasferimento dati fino a 5Gbps
• 8 porte USB-C che supportano velocità di trasferimento dati fino a 480 Mbps
• Ogni porta USB-C supporta fino a 15W di potenza di ricarica (5V/9V/12V) e la ricarica rapida (BC 1.2).
• 1x Ingresso alimentazione: AC 100-240V \~ 50/60Hz 2,2A (MAX)
• Potenza totale in uscita: 150 W
• 1x Interruttore On/Off per l'alimentazione del prodotto
• 1x Interruttore per il controllo delle ventole (modalità: AUTO, Sempre ON)
• Staffe di montaggio per rack
• Indicazione del LED di alimentazione
• Indicazione LED dati host
  • Cavo dati USB-C (100 cm)
  • Cavo dati da USB-C a USB-A (100 cm)
• Protezione da sovratensioni e sovracorrenti
• OS: Windows 10/11, macOS, Linux, ChromeOS
• Dimensioni dell'imballaggio: 316 x 130 x 30mm

REQUISITI DI SISTEMA

Requisiti hardware:

- Dispositivi con porta libera USB-A, USB-C, USB4 o Thunderbolt™ 3/4

Sistema operativo:

- Windows 10 / 11, macOS e Linux con gli ultimi aggiornamenti

INSTALLAZIONE DEI DRIVER

Windows:

Non è necessario installare driver per

macOS e altro ancora:

Non è richiesta l'installazione di driver

ISTRUZIONI DI SICUREZZA PER L'UTILIZZO DEL CHARGE HUB

- Istruzioni generali di sicurezza

1. Seguire queste linee guida per la sicurezza per evitare possibili danni al computer e garantire la propria sicurezza. Se non d i v e r s ame n t e indicato, tutte le procedure del presente documento presuppongono la lettura delle informazioni sulla sicurezza fornite con il computer. Posizionare il dispositivo su una superficie rigida e piana. Lasciare circa 10 cm di spazio libero su tutti i lati ventilati per consentire all'aria di fluire per una corretta ventilazione. La limitazione del flusso d'aria può danneggiare l'apparecchiatura o provocare un incendio.

2. Non impilare i dispositivi e non posizionarli così vicini da esporli al ricircolo o all'aria preriscaldata.

3. Controllare che non ci sia nulla sui cavi e che questi siano posizionati in modo da non poter essere calpestati o inciampare.
4. Assicurarsi che tutti i cavi siano collegati ai connettori appropriati. Alcuni connettori sono simili e possono essere facilmente confusi (ad esempio, non

collegare il cavo del telefono al connettore di alimentazione).

1. Non collocare l'apparecchio in un pensile chiuso o su una superficie di tessuto morbido come un letto, un divano o un tappeto.

2. Tenere l'apparecchio lontano da fonti di calore.

3. Tenere l'apparecchiatura lontana da temperature estremamente alte o basse, in modo che possa funzionare entro la sua gamma operativa.

4. Non inserire oggetti nelle bocchette o nelle aperture dell'apparecchio. In caso contrario, potrebbero verificarsi incendi o scosse elettriche a causa del cortocircuito dei componenti interni.

5. Non utilizzare il dispositivo in un ambiente umido, ad esempio vicino a una vasca idromassaggio, a un lavandino, a una piscina o in una cantina umida.

6. Non utilizzare apparecchiature alimentate dalla rete elettrica durante un temporale. È possibile utilizzare dispositivi alimentati a batteria se tutti i cavi sono scollegati.

7. Evitare il contatto di liquidi e alimenti con il dispositivo.

8. Prima di pulire il dispositivo, scollegarlo dalla presa di corrente. Pulire il dispositivo con un panno morbido inumidito con acqua. Non utilizzare prodotti liquidi o aerosol che possano contenere sostanze infiammabili.

9. Per evitare il rischio potenziale di scosse elettriche, non collegare o scollegare i cavi, né eseguire la manutenzione o riconfigurare l'apparecchiatura durante un temporale.

10. Prima di toccare i componenti della docking station, mettere a terra con un braccialetto di messa a terra o toccare regolarmente una superficie metallica non verniciata, come la parte metallica sul retro del computer. Durante il lavoro, toccare regolarmente la superficie metallica non verniciata per rimuovere l'elettricità statica che potrebbe danneggiare i componenti interni.

11. Quando si scollega il cavo, tirare il connettore o la maniglia, non il cavo stesso. Alcuni cavi hanno connettori con fermi o viti che devono essere allentati prima di scollegare il cavo. Quando si scollegano i cavi, tenerli dritti per evitare di piegare i pin. Quando si collegano i cavi, accertarsi che le porte e i connettori siano ruotati e

12. Evitare di sforzare la porta o il cavo USB-C.

13. Riavviare periodicamente il prodotto utilizzando il pulsante ON/OFF o scollegandolo dalla rete elettrica.
14. Non collegare gli adattatori USB-C PD alle porte USB-C che non sono contrassegnate come porte da collegare adattatore di alimentazione USB-C PD.
15. Si consiglia di spegnere la docking station alla fine della giornata.

- Istruzioni generali di sicurezza relative all'alimentazione

- Prima di collegare il dispositivo a una presa elettrica, verificare la tensione nominale e assicurarsi che la tensione e la frequenza richieste corrispondano alla fonte di alimentazione disponibile.

- Assicurarsi che il computer, il monitor e i dispositivi collegati dispongano della potenza elettrica nominale adeguata per il funzionamento con l'adattatore di alimentazione collegato nella propria zona.

- Se il cavo di alimentazione è danneggiato, non collegarlo alla presa di corrente.

- Per evitare scosse elettriche, collegare i cavi di alimentazione dell'apparecchiatura a prese elettriche dotate di adeguata messa a terra. Se l'apparecchiatura è dotata di un cavo di alimentazione a tre poli, non utilizzare spine adattatore che escludano la funzione di messa a terra o rimuovere l'elemento di messa a terra dalla spina o dall'adattatore.

- Quando si utilizza una prolunga, accertarsi che la potenza nominale totale dei prodotti ad essa collegati non superi la corrente nominale della prolunga.

- Se è necessario utilizzare una prolunga o uno splitter, accertarsi che la prolunga o lo splitter siano collegati a una presa di corrente e non a un'altra prolunga o splitter. La prolunga o lo splitter devono essere progettati per spine con messa a terra e collegati a una presa con messa a terra.

- Se si utilizza uno splitter con prese multiple, prestare attenzione quando si inserisce il cavo di alimentazione nello splitter. Alcuni splitter possono consentire di collegare la spina in modo errato. L'errato collegamento della spina di alimentazione può causare danni permanenti all'apparecchiatura e può comportare il rischio di scosse elettriche o incendi. Assicurarsi che il puntale di messa a terra della spina di alimentazione sia inserito nel contatto di messa a terra dello splitter.

- Quando si scollega il dispositivo dalla presa di corrente, tirare la spina e non il cavo.

- Utilizzare esclusivamente un adattatore di corrente fornito da i-tec technologies s.r.o. approvato per l'uso con questo dispositivo. L'uso di un altro adattatore di corrente può causare incendi o esplosioni.

- Se si utilizza l'adattatore di alimentazione per alimentare il computer o caricare la batteria, collocarlo in un'area ventilata, ad esempio sopra una scrivania o sul pavimento. Non coprire l'adattatore di corrente con carta o altri oggetti che potrebbero ridurre il raffreddamento. Non utilizzare l'adattatore di alimentazione nella sua custodia.

- L'adattatore di alimentazione può diventare caldo durante il normale funzionamento della docking station o del computer.

- Prestare attenzione quando si maneggia l'adattatore durante o subito dopo il funzionamento.

- Si consiglia di posizionare l'adattatore sul pavimento o sul tavolo in modo che la spia luminosa sia visibile. In questo modo si saprà subito quando l'adattatore si spegne a causa di influenze esterne. Se per qualche motivo la spia verde si spegne, scollegare il cavo di alimentazione dalla presa per 10 secondi e poi ricollegarlo.

- Non utilizzare mai un adattatore di corrente che presenti segni di danneggiamento o di eccessiva usura.

DOMANDE FREQUENTI

Disponibile sul nostro sito web www-i-tec.pro alla voce "FAQ" per questo prodotto

GLOSSARIO DEI TERMINI

Interfaccia / porta / connettore / ingresso / slot - il punto in cui due dispositivi sono fisicamente collegati.

Controller - un componente a semiconduttore (chiamato chipset) presente in un notebook/tablet che assicura il funzionamento di alcuni dalle porte.

Thunderbolt™ - è un'interfaccia hardware veloce che consente di collegare dispositivi (periferiche) al computer tramite un bus di espansione. Thunderbolt combina PCI-Express e DisplayPort in un'interfaccia dati seriale. Consente di collegare in cascata fino a 6 dispositivi Thunderbolt™ aggiuntivi, con velocità di trasferimento Thunderbolt™ 3/4 fino a 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - è un connettore simmetrico Consente una ricarica più veloce, alimentazione, doppio ruolo (non solo host, ma anche guest), supporto per modalità alternative - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e notifica degli errori tramite dispositivo Billboard.

USB 3.2 / 3.1 / 3.0 / 2.0 - standard per l'interfaccia USB / porta per il collegamento di vari dispositivi USB. È possibile collegare alla docking station o all'adattatore vari dispositivi USB utilizzando l'interfaccia USB di tipo A. La porta USB di tipo B viene utilizzata per collegare la docking station o l'adattatore a un laptop/tablet.

POPIS

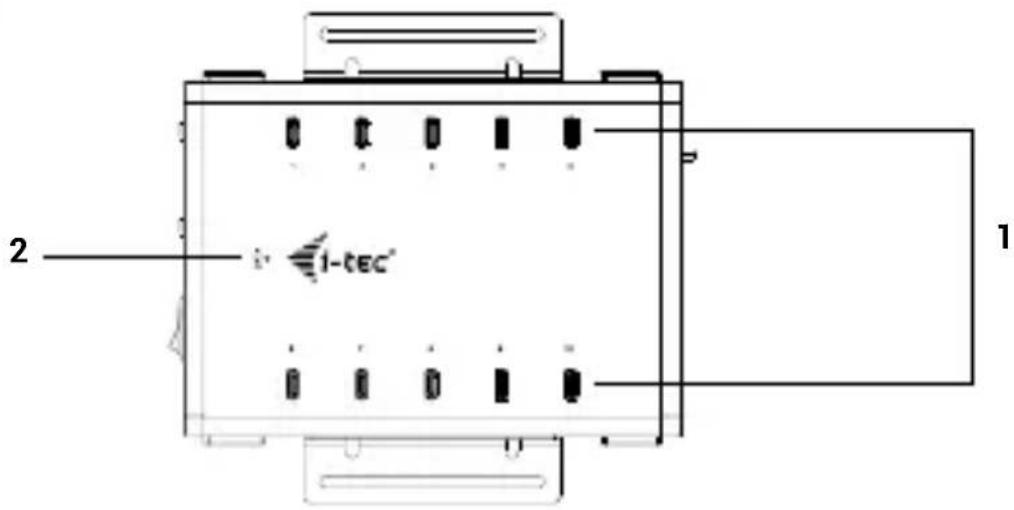

Vrchní Panel:

2 i-tec 1

Questo dispositivo è contrassegnato con il seguente simbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In questo modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).

ČEŠTINA

Noi dichiariamo sotto la nostra esclusiva responsabilità che il prodotto sopra indicato è conforme alle seguenti direttive dell'Unione Europea: Noi dichiariamo sotto la nostra esclusiva responsabilità che il prodotto sopra indicato è conforme alle seguenti direttive dell'Unione Europea:
