NÁVOD K OBSLUZE Bolero Flux PM 903500 Inox B CECOTEC

Bezpečnostní pokyny 48

37

ÍNDICE

1. Díly a součásti 110

2. Před použitím 110

3.Instalace 110

1. Provaz 111

2. Čištění a údržba 111

3. Rešení problémů 113

4. Technické specifikace 114

5. Recyklace elektrických

a elektronických zařízení 115

1. Záruka a technický servis 115

2. Copyright 116

Před použitím výrobku si pečlivě přečtěte následující pokyny. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.
• Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.
• Nepokoušejte se používat odtahovou digestoř bez tukového filtru nebo pokud je filtr nadměrně znečištěný nebo mastný.
• Digestoř neinstalujte nad sporák s vysoko posazeným grilem.
• Nenechávejte pánve během používání bez dozoru, protože přehřáté tuky nebo oleje se mohou vznítit.
• Hromadění tuku v digestoři může způsobit nebezpečí požáru. Spotřebič čistěte podle pokynů uvedených v tomto návodu.
• Při čištění spotřebiče dbejte zvýšené opatrnosti. Riziko popálení a/nebo pořezání. Doporučujeme používat rukavice.
• Nikdy nenechávejte pod odtahovou digestoří otevřený oheň.
• Pokud je odtahová digestoř poškozena, nepokoušejte se jí používat.
• Neprovádějte flambování pod odtahovou digestoří.
• POZOR: Přístupné části se mohou při použití s varnými spotřebiči zahřát.

• POZOR: Nepoužívejte tento spotřebič s plynovými sporáky.

• Minimální vzdálenost mezi nosnou plochou nádobí na varné desce a nejnižší částí odtahové digestoře musí být 65-75 cm. (Pokud je odtahová digestoř umístněna nad plynovým spotřebičem, musí být tato vzdálenost nejméně 65 cm).

• Minimální vzdálenost mezi opěrnou plochou varných nádob na pracovní desce a nejnižší částí odtahového digestoře, pokud je digestoř umístěna nad plynovým spotřebičem, musí být nejméně 65 cm. Pokud je v návodu k instalaci plynové varné desky uvedena větší vzdálenost, je třeba ji zohlednit. Vzdálenost 65 cm lze zredukovat pro:
  o Nehořlavé části odtahových digestoří
  Části provozované pod bezpečným extra nízkým napětím (za předpokladu, že tyto části neumožňují přístup k aktivním částem, pokud jsou deformované).
• Odtahová digestoř není určena k instalaci nad varnou desku s více než 4 varnými zónami.
• Když jsou odtahová digestoř a jiné spotřebiče, s elektrickou energií rozdílnou než elektrickou, v provozu současně, nesmí podtlak v místnosti překročit 4 Pa (4 x 10-5 bar).
• Vzduch se nesmí odvádět do potrubí používaného k odvádění výparů ze spotřebičů spalujících plyn nebo jiná paliva.
• Odtahové digestoře a jiné odsavače par z kuchyně mohou negativně ovlivnit bezpečný provoz spotřebičů spalujících plyn nebo jiná paliva (včetně spotřebičů v jiných místnostech) v důsledku zpětného proudění zplodin. Tyto plyny mohou způsobit intoxikaci oxidem uhelnatým. Po instalaci odtahové digestoře nebo jiného odsavače par z kuchyně, musí být provoz otevřených plynových spotřebičů zkontrolován kompetentní osobou, aby se zajistilo, že nedochází ke zpětnému proudění zplodin.
• Musí být dodrženy normy pro vypouštění do ovzduší.

• Odtahová digestoř je určena pouze k instalaci nad pracovní desku se čtyřmi horáky.

• Důležité! Při instalaci a údržbě vždy odpojte napájení.

• Odtahová digestoř musí být nainstalována v souladu s návodem k instalaci a při dodržení všech opatření.
• Veškeré instalační práce musí provádět odborně způsobilá osoba nebo kvalifikovaný elektrikář.
• Obalový materiál pečlivě zlikvidujte. Děti jsou vůči němu zranitelné.
• Dávejte pozor na ostré hrany ve vnitřním prostoru odtahové digestoře, zejména při instalaci a čištění.
• Ujistěte se, že potrubí nemá ohyby ostřejší než 90 stupňů, protože to snižuje účinnost odtahové digestoře.
• Varování: Nebudou-li šrouby nebo upevňovací zařízení instalovány v souladu s těmito pokyny, může dojít k ohrožení elektrickým proudem.
• Varování: Před přístupem k elektrickým svorkám je nutné odpojit všechny napájecí obvody.
• Pokud je nominální napětí osvětlení nižší než nominální napětí digestoře, nominální napětí osvětlení musí být rovněž vyznačeno na objímce lampy nebo v její blízkosti.
• V režimu odtahu je vzduch v místnosti odváděn odtahovou digestoří. Dbejte na to, aby byla dodržována odpovídající opatření pro větrání. Odtahová digestoř odstraňuje z místnosti pachy, ale ne páru.
• Je nezbytné zajistit dostatečné větrání místnosti, pokud je odtahová digestoř používána současně s plynovými spotřebiči nebo spotřebiči na jiná paliva.
• Odtahová digestoř je určena pouze pro domácí použití. Neměla by se používat pro komerční nebo průmyslové účely.
• Tento spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jim osoba odpovědná za jejich bezpečnost

neposkytla dohled nebo pokyny týkající se používání spotřebiče.

• Děti by měly být pod dohledem, aby si s produktem nehrály.
• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Nedovolte, aby si děti hrály s výrobkem. Čištění a údržbu nesmí provádět děti bez dozoru.
• Pozor: Spotřebič a jeho přístupné části se mohou během provozu zahřát. Dávejte pozor, abyste se nedotkli přístupných částí.
• Děti mladší 8 let by se měly držet dál, pokud nejsou pod stálým dohledem.
• Pokud se čištění neprovádí podle pokynů, hrozí nebezpečí požáru.
• Je třeba dodržovat místní předpisy pro vypouštění do ovzduší.
• Spotřebič pravidelně čistěte podle postupu popsaného v kapitole ÚDRŽBA.
• Z bezpečnostních důvodů používejte pouze dodané upevňovací nebo montážní šrouby (v závislosti na modelu) nebo vruty stejné velikosti, jaké jsou doporučeny v tomto návodu k použití.
• Pro bližší informace o způsobu a četnosti čištění nahlédněte do části čištění a údržba tohoto návodu k použití.
• Informace o tom, jak spotřebič třeba připevnit k jeho držáku, naleznete v instalačních postupech v části tohoto návodu.
• Čištění a údržbu výrobku nesmí provádět děti bez dozoru.
• Nepoužívejte parní čisticí přístroj.
• NIKDY se nepokoušejte hasit oheň vodou, nýbrž vypněte

spotřebič a poté plamen zakryjte, např. přikrývkou nebo protipožární dekou.

• Elektrickou instalaci musí provádět kvalifikovaný technik a musí být v souladu s platnými normami a předpisy.
• Digestoř připojte pouze k řádně uzemněné elektrické zásuvce.
• Nikdy nepoužívejte prodlužovací kabely, vícenásobné zásuvky nebo externí prvky pro připojení časovače.
• Pokud je elektrické připojení provedeno pomocí zástrčky, musí být zástrčka přístupná.
• Pokud je spotřebič připojen přímo k elektrické síti, musí být k dispozici zařízení, které umožňuje odpojení digestoře od elektrické sítě na všech pólech.
• Zkontrolujte, zda síťové napětí a frekvence odpovídají napětí a frekvenci uvedeným na typovém štítku spotřebiče.
• Pravidelně kontrolujte napájecí kabel, zda není viditelně poškozen. Pokud je napájecí kabel poškozen, musí být vyměněn odborným servisem Čecotec nebo podobným kvalifikovaným personálem, aby se předešlo nebezpečí.
• Spotřebič nesmí být provozován, pokud je napájecí kabel porušen, poškozen, nebo přeříznut.
• Pokud spotřebič přestane fungovat nebo funguje nestandardně, odpojte jej od elektrické sítě a kontaktujte technickou podporu společnosti Cecotec.
• Společnost Cecotec odmítá jakoukoli odpovědnost za škody nebo zranění způsobené nedodržením pokynů k instalaci a/nebo provozu uvedených v tomto návodu k použití.

1. PIEZAS Y COMPONENTES

Fig. 1

1. Tlačitko vypnutí
2. Tlačitko nízkého výkonu
3. Tlačítko středního výkonu
4. Tlačítko vysokého výkanu
5. Tlačitko světla

POZNÁMKA

Grafika v této příručce je schematickým znázornéním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Výiměte zařízení z krablice a odstráňte veškerý obalový materiál. Původní krabící a další obaly můžete uschovat na bezpečném místě, aby nedošla k poškození zařízení, pokud byste jel v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat původní obal ujistěte se, že všechny položky správně recyklujete.
Zkontrolujte, zda jsou všechny dily a komponenty součástí dodávky a v dobrém stavu. Pokud některá chybí nebo není v dobrém stavu, okamžitě kontaktujte oficiální servisní službu Cecotec.

Obsah krabice

• Odtahová digestor
• Montážní sada
  Návod k použití

3. INSTALACE

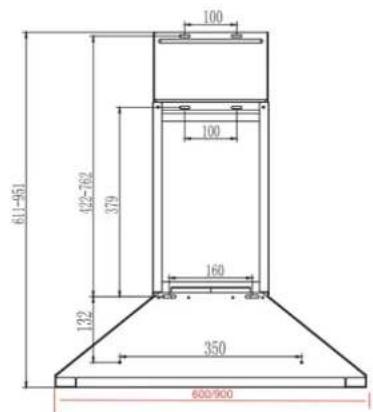

Rozměry odtahové digestoře jsou znázorněny na obrázku 2.

• Pred instalaci odtahové digestoře se ujistěte, že je prostor čistý, aby se zabránilo nasávání prachu nebo nečistot

• Upozorňujeme, že odtahová digestoř nesmí sdílet stejnou ventilační trubku s jinými spotřebiči na plyn nebo jiná paliva.

• Pro usnadnění odtahu vzduchu by mělo mít odtahové potrubí zakřivení ≥120° a mělo by být připojeno k vnější stěně.

• Po instalaci se ujistěte, že odtahová digestoř je nivelizována. aby nedocházelo k usazování mastnoty na její okrajích. Obr. 3

• Odtahová digestor by měla být umístěna ve vzdálenosti 65-75 cm nad varnou plochou, aby se dosáhlo co nejlepšího účinku

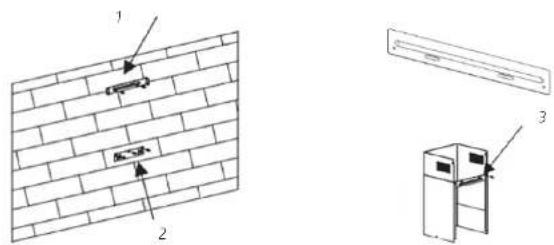

• Nainstalujte nástěnný háček na vhodné místo a stanovte montážní výšku. Udržujte ji v rovlně. Pomocí šraubů ji přípevněte ke stěně. Obr. 4
• Přípevněte vnější držák na komín Obr. 5 a ujištěte se, že vnitřní část komína lze přizpůsobit instalační výšce, stejně jako ohebné připojovací potrubí. Poté nainstalujte ohebné připojovací potrubí do komína odtahové digestoře Obr. 6.
• Odtahovou digestoř přípevněte na háček na stěné. Obr. 7
• Nastavte výšku vnitřní části komína do polohy vnitřního držáku a upevněte ji pomocí šroubů (ST4*8 mm). Po nastavení polohy odtahové digestoře zajistěte tělo bezpečnostními šrouby (ST4*30 mm). Obr. B

Poznámka: V zadním krytu jsou dva bezpečnostní otvory.

4. PROVOZ

Stiskací tlačítka

1. Pro zapnutí digestoře stiskněte kterékoli tlačitko zapnutí.
2. Pokud stisknete tlačítko nízkého výkonu, digestoř vydá zvukový signál a motor pracuje při nízké rychlosti.
3. Pokud stisknete tlačitko středního výkonu, digestoř vydá zvukový signal a motor se pracuje při střední rychlosti.
4. Pokud stisknete tlačitko vysokého výkonu, digestoř vydá zvukový signál a motor pracuje při vysoké rychlosti.
5. Pokud stisknete tlačitko světla, rozsvítí se obě žárovky. Znovu jej stiskněte a kontrolka zhasne.
6. Stiskněte tlačítko vypnutí a motor se vypne.

5. ČIŠTĚNÍ A ÚDRŽBA

Čištění hůníkových filtrů

K čistění mastnoty z hlinikových filtrů nepouživejte agresivní čistící prostředky. Pravidelné čistění hlinikových filtrů prodlouží životnost spotřebiče a přispěje k jcho správnému provozu. Na obrázku 9 je znázorněno, jak třeba uvolnit filtr z digestoře.

Postupujte podle následujících pokynů.

ČEŠTINA ČEŠTINA

Způsob čištění

1. Ponořte hliníkové filtry do horké vody (40-50 °C), přidejte čistící prostředek a nechte je namočené 2 až 3 minuty. Chaňte se rukavicemi a filtry čistěte kartáčkem nebo jemnou houbou. Netlačte příliš na ne. protože filtry jsou velmijemné a mohou se snadno poškodlt.

2. Pokud chcete, můžete filtry mýt také v myčce nádobí při teplotě přibližně 60 °C.

Člštění

Před čistěním nebo údržbou digestoře vždy vypněte napájení.

• Aby se zabránilo poškození vnějšího povrchu odtahové digestoře v průběhu času, doporučuje se jí čistit horkou vodou a nekorozivním čisticím prostředkem každé dva měsíce.
  Nepouživejte abrazivní čistící prostředky. V opačném případě může dojít k poškození povrchu digestoře.
• Motor a ostatní díly uchovávejte mimo dosah vody, protože voda může spotřebič poškodit.

Uhlíkový filtr

• Tento typ filtru obsahuje aktivní uhlí a zajištuje čistění vzduchu a pohlcování pachů zvaření. Aktivní uhlí se po určité době zanese, čimž se sníži absorpční kapacita filtru. Uhlíkový filtr neze nijak mýt ani čistit.
  Pří pravidelném používání digestoře by se měl filtr s aktivním uhlím měnit podle frekvence používání. V případě, že zvyknete smažit častěji, tento časový interval raději zredukujte.
  Uhlíkový filtr nesmí být vystaven teplu.

• Vyjméte hliníkové filtry.

• Uhlíkové filtry jsou umistěny na obou stranách motoru. Otočte filtry, dokud nebudou pevně nasazeny na svém místě.
• Pro výměnu uhlíkového filtru postupujte v opačném pořadí Obr. 10

Výměna žárovky/lampy

Důležité:

• Výměnu žárovky/lampy musí provést technická podpora společnosti Cecotec nebo akreditovani kvalifikovani technici.
  Před jakoukoli operaci na spotřebiči vždy odpojte napájení. Při manipulaci s žárovkou/lampou se ujistěte, že před jakýmkoli přímým kontaktem s rukama zcela vychladly.
• Při manipulaci s žárovkami je uchopte pomocí hadříku nebo rukavic, abyste zabránili kontaktu potu s žárovkou, protože to může zkrátit její životnost.

Poznámka;

• Pred výměnou žárovek/lamp se ujistěte, že je spotřebič vypnutý a odpojený od sítě.

• Při výměně žárovek/lamp se chraňte před nebezpečím, např. používáním rukavic.

• ŘEŠENÍ PROBLÉMŮ

Problém Příčina Rešení
	Digestoř je učpaná Odstraňte nečistoty, kteréblokují digestoř
Svěsto svítí, ale motor nefunguje	Kondenzátor je poškozený Vyměňte kondenzátor
	Motor je zaseknutý nebo jepoškozené ložisko	Vyměňte motor
	Motor je spálený nebonepříjemně zapáchá	Vyměňte motor
	Kromě výše uvedeného zkontrolujte následující:
Svěsto ani motor nefungují	Žárovka se přepálila Vyměňte žárovku
	Napájecí kabel se uvolnil Připojte kabely podleschématu zapojení
Z hliníkových filtrůodkapává mastnota	Filtry jsou velmi znečištěné Okamžitě vyčistěte nebovyměňte hliníkové filtry
Digestoř vibruje Ventilátor je poškozený, cožzpůsobuje vibrace digestoře přiodtahu vzduchu		Vyměňte ventilátor
		Motor není bezpočně upevněn Motor ráčně upevněte
		Odtahová digestoř noní rádněupevněna	Digestoř ráčně připevněte
Digestoř neodsává dostatečně	Vzdálenost mezi odtahovoudigestoří a varnou plochou jepřluš velků	Upravte vzdálenost
	V místností je přílišné větrání vdůsledku otevřených dveří neboøken	Přemístěte digestoř a znovuji nainstalujte

ČEŠTINA ČEŠTINA

Digestoř je nakloněná	Upevňovací šrouby nejsou řádně dotaženy	Digestoř opět nastavte do vodorovné polohy a utáhněte šrouby
	Plastové hmoždinky nejsou správně dotažené	Digestoř opět nastavte do vodorovné polohy a utáhněte hmoždinky

7. TECHNICKÉ SPECIFIKACE

Reference produktu: 02869/02842

Produkt: Bolero Flux PM 603500 Inox B/ /Bolero Flux PM 903500 Inox B

Nominální napěti: 220-240 V-

Nominální frekvence: 50 Hz

Celkový výkon: 66.5 W

Výkon motoru: 65 W

Prútok vzduchu: 350 m3/h

Osvětlení: 1x1,5 W

Typ lampy: obdělníkové světlo LED

Rozměry lampy: 120x33 mm

Tento výrobek obsahuje energeticky účinný světelný zdroj A.

Spotřeba energie ve "vypnutém" režimu je 0 W podle normy EN 50564:2011 a evropských předpisů 1275/2008/ES a 801/2013/ES. K tomu je zařízení připojeno k elektrické sítí, aniž by vykonávalo jakoukoli funkci. Přepínač/ovladač spotřebiče byl nastaven do polohy „vypnuto“,

	Symbol	Hocnota	Jednotka
Identifikace modelu		02809(1)02842(2)
Roční spotřeba energie	AEC _12557	29,1	kWh/a
Faktor přírůstku času	f	1,5
Dynamická účinnost kapalín	FDE _12557	12,6

Třída energetické účinnosti	EEI _dʒənɪ	65,8
Průtok vzduchu měřený v bodě nejvyšší účinnosti	Q_BEF	175,3 m	^2/h
Tlak vzduchu měřený v bodě nejvyšší účinnosti	P_BEF	132 Pa
Maximální průtok vzduchu	Q_MCC	361,9 m	^2/h
Elektrický výkon měřený v bodě nejvyšší účinnosti	W_JEP	51,1 W
Nominální výkon systému osvětlení	W_-	1.5(x1) W
Měření osvětlenosti systému osvětlení na varné ploše	E_sʌmən	139 ^3) 135 ^2)	lux
Spotřeba energie v pohotovostním režimu	P_+	- W
Spotřeba energie v režimu vypnutí	Po	0 W
Hladina hluku (Vysoké nastavení)	L_zxk	65 dB
Hladina hluku (Nízké nastavení)	L_zxk	55 dB

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

Vyrobeno v Číně | Navrženo ve Španělsku

8. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány oddělené od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli baterie/akumulátory vyjmout a odněst na sběrné místo určené místními úřady.

Podrobné informace o tom, jak správně likvidovat elektrická a elektronická zařízení a/nebo baterie, by měli spotřebitelé získat od místních úřadů.

Dodržování výše uvedených pokynů přispěje k ochraně životního prostředí.

ČEŠTINA

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečněmu uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve hlůtích stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál. Pokud zjistite Indicent s produktem nebo máte nějaké dotazy. kontaktujte oficiální službu technické pomaci společnosti Cecotec na telefanním čísle: 34 95 321 07 28.

10. COPYRIGHT

Práva duševního vlastnictví k textům v této příručce jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmi být, zčástí nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

Fig./Img./Abb./Afb./Rys./Obr.1

611-451 422-762 379 132 100 100 160 350 600/900

Fig./Img./Abb./Afb./Rys./Obr.2

Right Wrong

Fig./Img./Abb./Afb/Rys./Obr.3

Fig./Img./Abb./Afb./Rys./Obr.4
