NÁVOD K OBSLUZE AF505AC Vonroc

CS Překlad původního návodu k používání 49

A

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Ihned odpojte zástrčku napájecího kabelu od síťové zásuvky, dojde-li k jeho poškození a také v průběhu čištění nebo údržby.

Není určeno pro venkovní použití.

Výrobek třídy II – Dvojitá izolace – Není nutné použití uzemňovacího vodiče.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

OBECNÉ BEZPEČNOSTNÍ VÝSTRAHY

Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a porozuměly souvisejícím rizikům. Děti si s tímto zařízením nesmí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

DOPLŇKOVÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE STOJANOVÝCH VENTILÁTORŮ

• Děti se nesmí nacházet v blízkosti tohoto zařízení, pokud nejsou pod trvalým dozorem, aby bylo zajištěno, že si se stojanovým ventilátorem nebudou hrát.

• Děti nesmí zapojovat, umístovat, ovládat, nastavovat a čistit zařízení ani provádět uživatelskou údržbu.

• Tento stojanový ventilátor není vhodný pro použití venku ve vlhkém počasí, v koupelnách ani v jiném mokrém nebo vlhkém prostředí.

• Nestěhujte tento stojanový ventilátor, když běží.
• Nezakrývejte stojanový ventilátor.
• Nepoužívejte stojanový ventilátor v bezprostřední blízkosti vany, sprchy ani bazénu.
• Dojde-li k poškození napájecího kabelu, musí být vyměněn výrobcem, jeho autorizovaným servisem nebo osobou s příslušnou kvalifikací, aby bylo zabráněno možným rizikům.
• Ujistěte se, že je stojanový ventilátor umístěn mimo dosah dětí a zvířat a že zůstává vždy pod dozorem.
• Pokud nebudete tento stojanový ventilátor delší dobu používat, odpojte ho z elektrické zásuvky. Uchopte zástrčku a vytáhněte ji. Nikdy neodpojujte zástrčku taháním za kabel.
• Udržujte stojanový ventilátor v dostatečné vzdálenosti od záclon nebo míst, kde by mohl být přívod vzduchu snadno blokován.
• Napájecí kabel je vodotěsný, pouze pokud není připojen do elektrické zásuvky. Abyste zabránili možnému úrazu elektrickým proudem nebo vzniku svodového proudu, nikdy neovládejte stojanový ventilátor mokrýma rukama ani jej nepoužívejte, je-li na napájecím kabelu voda.
• Nevkládejte věci do výstupů ani vstupů vzduchu, aby nedošlo k poškození zařízení.
• Nepoužívejte spotřebič v blízkosti výbušných a hořlavých plynů.
• Spotřebič nepřevracejte. Odpojte zdroj napájení, pokud se převrhne a dostane se dovnitř voda. Před použitím nechejte spotřebič vyschnout.
• Povrch čistěte mírně navlhčeným hadříkem. Můžete používat neutrální čisticí prostředky. Neoplachujte vodou.
• Toto zařízení nesmí používat osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi (včetně dětí), nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nebyly poučeny o správném používání zařízení osobou odpovědnou za jejich bezpečnost.
• Před sejmutím krytu se ujistěte, že je ventilátor odpojený od elektrické sítě.

Elektrická bezpečnost

Používáte-li elektrická zařízení, vždy dodržujte bezpečnostní předpisy platné ve vaší zemi, aby bylo omezeno riziko vzniku požáru, zásahu elektrickým proudem nebo zranění. Prostudujte si následující bezpečnostní pokyny a také přiložené bezpečnostní pokyny.

zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

Dojde-li k poškození napájecího kabelu, musí být vyměněn výrobcem, jeho autorizovaným servisem nebo osobou s příslušnou kvalifikací, aby se předešlo možným rizikům.

2. INFORMACE O ZAŘÍZENÍ

Zamýšlené použití

Tento stojanový ventilátor je určen pro nekomerční, domácí použití v interiéru, a to ke chlazení obytných místností. Nepoužívejte tento výrobek k žádnému jinému účelu. Stojanový ventilátor se může používat v uzavřených nebo otevřených místnostech ve volně stojící poloze. Tento stojanový ventilátor může být používán pouze ve zcela smontovaném stavu a musí stát ve svislé poloze na stabilním povrchu.

TECHNICKÉ ÚDAJE

Model č.	AF504 / AF504_WHITEAF505 / AF505_WHITE
Napájecí napětí 220~240 V
Frekvence 50-60 Hz
Jmenovitý výkon 50 W
Délka napájecího kabelu 1,3–1,5 m
Časový spínač 15 hodiny

POPIS

Čísla v následujícím textu odkazují na obrázky na straně 2.

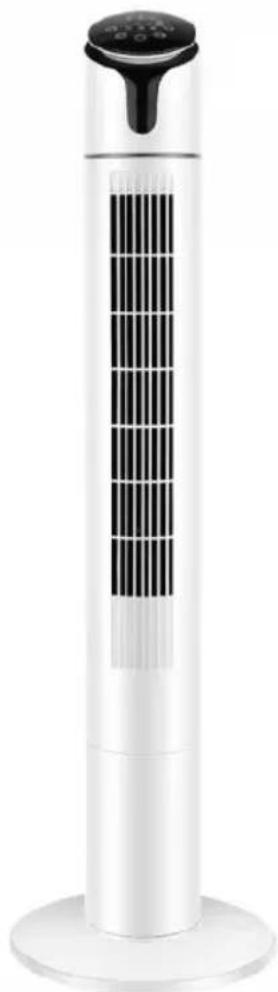

Obr. A (Stojanový ventilátor)

Obr. B (Ovládací panel ventilátoru)

1. Vypínač
2. Tlačítko otáček

3. Tlačítko WIND

4. Tlačítko časového spínače

5. Tlačítko oscilace
6. Indikátor nastavení režimu
7. Indikátor nastavení otáček
8. Indikátor oscilace
9. Indikátor teploty
10. Indikátor časového spínače
    11.Displej

Obr. C (dálkový ovladač)

1. Vypínač
2. Tlačítko otáček
3. Tlačítko WIND
4. Tlačítko časového spínače
5. Tlačítko oscilace

3. SESTAVENÍ

Stojanový ventilátor (Obr. D)

• Vyjměte dvě části základny z krabice, vyrovnejte dva otvory v základně a spojte obě části k sobě. Správně sestavená základna. (1)
• Odšroubujte matici základny z ventilátoru. (2)
• Umístěte napájecí kabel do slotu ve smontované základně, vyrovnejte spodní část ventilátoru se středovým otvorem v základně a třemi otvory pro šrouby. Upevněte základnu ve správném směru na těleso.
• Utáhněte matici. (3)

Poznámka: Při instalaci základny položte ventilátor vzhůru nohama na obalovou pěnu nebo jiný měkký povrch, aby se nepoškrábal.

Dálkový ovladač (Obr. E)

V dálkovém ovladači je použita jedna knoflíková baterie, model CR2025 (3 V). Pro delší výdrž doporučujeme použít lithiovou baterii.

Poznámka: Dodržujte pokyny k likvidaci baterií uvedené na obalu baterie nebo se obraťte na místní úřady ohledně bezpečné likvidace baterií.

4. POUŽITÍ

Před použitím zkontrolujte, zda není zařízení poškozeno, a používejte pouze zařízení v dobrém stavu.

Zapnutí stojanového ventilátoru

- Připojte kabel do elektrické zásuvky. Spotřebič je v pohotovostním stavu, svítí indikátor napájení.

Funkce ovládacího panelu (Obr. B)

• Stiskem tlačítka „vypínač“ (1) přepnete zařízení do provozního stavu; opětovným stiskem ho přepnete do pohotovostního stavu.
• Tlačítko otáček (2): opětovným stiskem můžete přepínat mezi vysokými, středními a nízkými otáčkami ventilátoru. Indikátor otáček (7) ukazuje aktuální nastavení.
• Tlačítko oscilace (5): Stiskem tohoto tlačítka aktivujete natáčení ventilátoru. Rozsvítí se indikátor oscilace (8). Opětovným stiskem natáčení zastavíte.
• Tlačítko WIND (3): Stiskem tlačítka WIND můžete přepínat mezi 3 režimy „Přirodní vítr“, „Noční režim“ a „Obyčejné větrání“.
• Tlačítko časovače (4): Tento časový spínač může být nastaven v rozsahu od 0 do 15 hodin. Na displeji bude zobrazena aktuálně nastavená doba. Indikátor časového spínače (10) svítí, když je časový spínač aktivní.
• Po 60 sekundách se displej automaticky vypne.

Funkce dálkového ovladače (Obr. C)

• Stiskem tlačítka „vypínač“ (1) přepnete zařízení do provozního stavu; opětovným stiskem ho přepnete do pohotovostního stavu.
• Tlačítko otáček (2): opětovným stiskem můžete přepínat mezi vysokými, středními a nízkými otáčkami ventilátoru.
• Tlačítko oscilace (5): Stiskem tohoto tlačítka aktivujete natáčení ventilátoru. Rozsvítí se indikátor oscilace (8 na Obr. B). Opětovným stiskem natáčení zastavíte.
• Tlačítko WIND (3): Stisknutím tlačítka WIND můžete přepínat mezi 3 režimy „Přírodní vítr“, „Noční režim“ a „Obyčejné větrání“.
• Tlačítko časovače (4): Tento časový spínač může být nastaven v rozsahu od 0 do 15 hodin. Na displeji bude zobrazena aktuálně nastavená doba. Zapojte zástrčku do zásuvky; spotřebič je v pohotovostním stavu a svítí indikátor napájení.
• Po 60 sekundách se displej automaticky vypne.

5. ÚDRŽBA

Před čištěním a prováděním údržby zařízení vždy vypněte a vypojte zástrčku napájecího kabelu ze síťové zásuvky.

Pokud zařízení nepoužíváte, vždy vytáhněte zástrčku ze zásuvky.

Čistěte neutrálním čisticím prostředkem a měkkým hadříkem.

ZÁVADY A POSTUPY PRO JEJICH ODSTRANĚNÍ

Pro případ, že by tento stojanový ventilátor nefungoval správně, uvádíme zde některé možné příčiny těchto závad a postupy pro jejich odstranění.

Problém Možná	příčina	Postup při odstranění
Stojanový ventilátor nepracuje, i když je připojen k elektrické zásuvce a vypínač je zapnut.	Zástrčka je uvolněná nebo připojení není provedeno správně.	Vytáhněte zástrčku a zkontrolujte připojení zástrčky a elektrické zásuvky. Potom ji znovu připojte.
	V zásuvce není napětí.	Připojte zástrčku do správné zásuvky.
Neobvyklý hluk.	Spotřebič nestojí rovně.	Postavte stojanový ventilátor na rovný povrch.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

škozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromaždována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s požadavky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebování;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. Společnost VONROC v žádném případě neodpovídá za jakékoli náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být měněny bez dalšího upozornění.

VONROC

CS

Description Symbol Value Unit
Maximum fan flow rate F 4.0 m^3/min
Fan power input P 40.9 W
Service value SV 0.098 ( m^3/min ) / W
Standby power consumption P	SB	0.3 W
Seasonal electricity consumption Q	13.4 KWh/a
Fan sound power level L	WA	55.2 dB(A)
Maximum air velocity	C 3.6 meters/sec
Measurement standard for determining the service ratio	Commission Regulation (EU)No 206/2012Amended (EU) 2016/2282EN 50564 EN 60704-1 EN 60704-2-7 ISO 5801
Contact details for obtaining more information	VonrocLingenstraat 68028 PM ZWOLLE
