NÁVOD K OBSLUZE FM09IDU32 WHIRLPOOL

Před použitím zařízení si laskavě pečlivě přečtěte tyto pokyny. Při používání tohoto zařízení je třeba vždy dodržovat tyto pokyny za účelem snížení rizika požáru, úrazu elektrickým proudem a zranění osob. Po instalaci si tento návod uschovejte. Pokud předáte zařízení jiným uživatelům, předejte jim i tento návod.

Tyto pokyny jsou rovněž k dispozici na webových stránkách: www.whirlpool.eu

BEZPEČNOSTNÍ OPATŘENÍ

• Instalaci a údržbu nebo opravy musí provádět kvalifikovaný technik podle pokynů výrobce a v souladu s platnými bezpečnostními předpisy. Neopravujte ani nevyměňujte žádné díly spotřebiče, pokud to není výslovně uvedeno v návodu k použití.
• Nevytahujte zástrčku ze zásuvky tahem za kabel. Dávejte pozor, aby se přívodní kabel nezkroutil, nestlačil a nepřerušil.
• Zástrčky, jističe a nouzového vypí nače se nedotýkejte mokrýma rukama.
• Nestrkejte prsty nebo cizí předměty do přívodu/odvodu vzduchu vnitřní a venkovní jednotky.
• Přívod a odvod vzduchu vnitřní a venkovní jednotky nesmí být n i kdy za krytý.
• Lidé s tělesným nebo duševním postižením, děti a ti, kdo s výrobkem nemají zkušenost, mohou výrobek používat, jen

pokud je osoba zodpovědná za jejich zdraví a bezpečnost o obsluze výrobku odpovídajícím způsobem poučí. Velmi malé děti a osoby s postižením by toto zařízení neměly používat bez dohledu.

• Na děti je třeba dohlédnout, aby si se spotřebičem nehrály (včetně dálkového ovladače).
• Tento spotřebič nesmějí používat děti do 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k bezpečnému použití spotřebiče, a pokud si tyto osoby a děti neuvědomují možná nebezpečí. Se spotřebičem si nesmějí hrát děti. Děti nesmějí bez dozoru dospělých provádět čištění ani údržbu.

BEZPEČNOSTÍ OPATŘENÍ PRO KLIMATIZAČNÍ JEDNOTKU

Důsledně dodržujte následující pokyny:

• Delší pobyt přímo v chladném vzduchu může škodit zdraví. Doporučujeme nastavit lamely tak, aby proud studeného vzduchu v místnosti směřoval mimo vás.

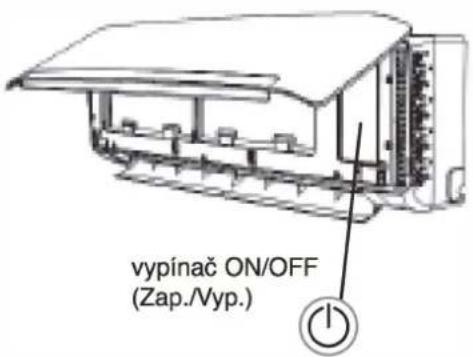

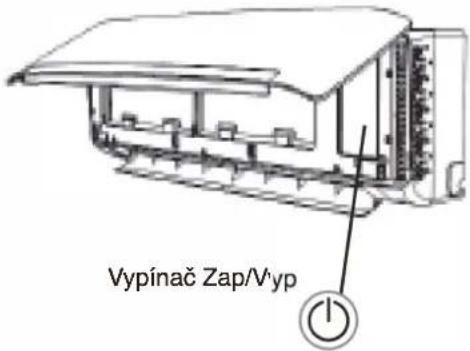

• Při poruše nejprve zařízení vypněte stisknutím tlačítka ON/OFF na dálkovém ovladači, a pak ho teprve odpojte od zdroje napájení.

• Klimatizační jednotku vždy nejdříve vypněte dálkovým ovladačem. Jednotku nevypínejte jističem ani odpojením zástrčky napájecího kabelu.

• Zařízení nezapínejte a nevypínejte příliš často, mohli byste je poškodit.

• Na venkovní jednotku nic nepokládejte.
• Pokud se klimatizační jednotka dlouhodobě nepoužívá nebo během bouřky, odpojte ji od sítě.
• Tento spotřebič obsahuje fluorované skleníkové plyny, na které se vztahuje Kjótský protokol. Chladicí plyn je v hermeticky uzavřeném systému. (R32 67WP)

Model	20K	24K	36K
Hmotnost plynu (kg)	1.45	1.45 2.	2
CO2 ekvivalent (tuny)	0.979	0.979 1.	485

- Údržba a opravy vyžadující pomoc jiných kvalifikovaných pracovníků se provádějí pod dohledem osoby, která je způsobilá používat hořlavá chladiva.

BEZPEČNOSTNÍ POKYNY PRO ÚDRŽBU SPOTŘEBIČE SE SPECIFICKÝM CHLADIVEM

• Stáhněte si úplný manuál pro podrobnou instalaci, servis, údržbu a opravy na docs.whirlpool.eu.
• Nepoužívejte prostředky k urychlení procesu odmrazování nebo k čištění, které nejsou doporučeny výrobcem.
• Spotřebič musí být skladován v dobře větraném prostoru, kde velikost místnosti odpovídá ploše prostoru, jak je specifikováno pro provoz; bez nepřetržitého provozu zdrojů zážehu (například; otevřený oheň, provoz plynového spotřebiče nebo provoz elektrického ohřívače).
• ▲ Nepropichovat ani nepálit. Dávejte pozor, protože chladivo může být bez zápachu.
• Každá osoba, která pracuje nebo vstupuje do okruhu chladicího média, by měla mít aktuálně platné osvědčení od oprávněného orgánu v příslušném průmyslovém odvětví, které opravňuje k nakládání s chladivem v souladu s průmyslovou specifikací. Servis se provádí pouze podle doporučení výrobce. Údržba a opravy vyžadující pomoc jiných kvalifikovaných pracovníků se provádějí pod dohledem osoby, která je způsobilá používat hořlavá chladiva. Spotřebič musí být instalován, provozován a skladován v místnosti s podlahovou plochou větší než 10 m2. Instalace potrubí musí být vedena do místnosti s podlahovou plochou větší než 10 m2. Potrubí musí být v souladu s národními předpisy pro plynárenství. Maximální množství náplně chladiva je 2,5 kg. Mechanické konektory používané uvnitř budovy musí vyhovovat normě ISO 14903.

Pokud jsou mechanické konektory znovu použity uvnitř, musí se obnovit těsnicí součásti. Pokud jsou spoje s rozšířeným hrdlem znovu použity uvnitř, musí se rozšířené hrdlo znovu vytvořit. Instalace potrubí musí být omezena na minimum. Mechanická připojení musí být přístupná pro účely údržby.

1. Přeprava zařízení, které obsahuje hořlavé chladivo, musí být v souladu s přepravními předpisy.
2. Označení zařízení pomocí značek musí odpovídat místním předpisům.
3. Likvidace zařízení, které využívá hořlavé chladivo, musí být v souladu s národními předpisy.
4. Skladování zařízení/spotřebiče by mělo být v souladu s pokyny výrobce.
5. Skladování zabaleného (neprodaného) zařízení Ochranný obal pro skladování by měly být konstruován tak, aby při mechanickém poškození zařízení uvnitř balení nedošlo k úniku náplně chladiva. Maximální počet kusů zařízení, která mohou být uložena společně, bude podle místních předpisů.
6. Informace o servisu.
   6-1 Kontroly oblasti
   Před zahájením práce na systému, který obsahuje hořlavé chladivo, jsou nezbytné bezpečnostní kontroly, aby se minimalizovalo riziko vznícení. Pro opravy chladicího systému je třeba před provedením práce na systému dodržet následující bezpečnostní opatření.
   6-2 Pracovní postup
   Práce se provádějí řízeným postupem,

aby se minimalizovalo riziko prítomnosti hořlavého plynu nebo páry při provádění práce.

6-3 Obecná pracovní oblast

Všichni pracovníci údržby a ostatní pracovníci v místní oblasti musí být poučení o povaze prováděné práce. Měli byste se vyvarovat práci v omezeném prostoru. Oblast kolem pracovního prostoru musí být oddělena. Ujistěte se, že podmínky uvnitř oblasti byly zajištěny prostřednictvím kontroly nad hořlavým materiálem.

Oblast musí být před a během práce zkontrolována vhodným detektorem chladiva, aby se zajistilo, že technik si je vědom přítomnosti hořlavého prostředí. Zajistěte, aby bylo zařízení pro detekci úniků vhodné pro použití s hořlavými chladivy, tj. bez jiskření, odpovídajícím způsobem utěsněné nebo jiskrově bezpečné.

6-5 Přítomnost hasicího přístroje

Pokud se má provádět jakákoliv vysokoteplotní práce na chladicím zařízení nebo příslušných dílech, musí být k dispozici vhodné hasicí zařízení. Mějte k dispozici CO₂ nebo práškový hasicí přístroj v blízkosti plnicí oblasti.

6-6 Žádné zdroje zážehu

Žádná osoba provádějící práce související s chladicím systémem zahrnující odhalení jakéhokoliv potrubí, které obsahuje nebo obsahovalo hořlavé chladivo, nesmí používat jakékoliv zdroje zážehu takovým způsobem, který by vedl k nebezpečí požáru nebo výbuchu. Všechny možné zdroje zážehu, včetně kouření cigaret, by měly být umístěny dostatečně daleko od místa instalace, opravy, demontáže a likvidace, během nichž se může uvolňovat hořlavé

chladivo do okolního prostoru. Před zahájením práce je třeba prověřit oblast okolí zařízení, aby se zajistilo, že nedochází k žádnému nebezpečí požáru nebo vznícení. Musí být instalovány značky „Zákaz kouření“.

6-7 Větraná oblast

Před otevřením systému nebo prováděním jakýchkoliv prací při vysokých teplotách zajistěte, aby oblast byla otevřená nebo dostatečně větraná. Dostatečné větrání je nutné zajistit na celou dobu, kdy bude práce probíhat. Větrání by mělo bezpečně rozptýlit jakékoliv uvolněné chladivo a přednostně ho odvětrat do vnějšího prostředí.

6-8 Kontroly chladicího zařízení

Pokud jsou elektrické součásti měněny, musí být vhodné pro daný účel a se správnou specifikací. Pokyny výrobce pro údržbu a servis musí být vždy dodržovány. V případě pochybností se porad'te s technickým oddělením výrobce. Při instalacích používajících hořlavá chladiva se musí provádět následující kontroly:

- Velikost náplně je v souladu s velikostí prostoru, ve kterém jsou instalovány součásti s obsahem chladiva;

- Ventilační zařízení a výstupy fungují adekvátně a nejsou blokovány;

- Pokud je používán nepřímý chladicí okruh, musí se sekundární okruh zkontrolovat z hlediska přítomnosti chladiva;

- Označení zařízení je i nadále viditelné a čitelné. Označení a značky, které jsou nečitelné, musí být opraveny;

- Chladicí potrubí nebo součásti jsou instalovány v takové poloze, ve které je nepravděpodobné, že budou vystaveny jakékoliv látce, která může způsobovat korozi součástí

obsahujících chladivo, pokud nejsou konstruovány z materiálů, které jsou ze své podstaty odolné vůči korozi, nebo jsou vhodně chráněny proti korozi.

6-9 Kontroly elektrických zařízení Opravy a údržba elektrických součástí musí zahrnovat počáteční bezpečnostní kontroly a postupy kontroly součástí. Pokud dojde k poruše, která by mohla ohrozit bezpečnost, nesmí být k okruhu připojen žádný elektrický zdroj, dokud není vyhovujícím způsobem odstraněna. Pokud není možné poruchu okamžitě odstranit, ale je třeba pokračovat v provozu, použije se přiměřené dočasné řešení. To se musí oznámit majiteli zařízení, także jsou doporučovány všechny části. Počáteční bezpečnostní kontroly zahrnují:

- Že kondenzátory jsou vybity: to musí být provedeno bezpečně, aby nedošlo k vzniku jisker;

- Že při plnění, zotavení nebo čištění systému nejsou odhaleny žádné elektrické součásti a kabeláž;

- Že existuje pospojování uzemnění.

1. Opravy utěsněných součástí Při opravách utěsněných součástí musí být veškeré elektrické přívody odpojeny od zařízení, na kterém se pracuje, před jakýmkoliv odstraněním utěsněného elektrického napájení zařízení během servisu a poté musí být v nejkritičtějším místě umístěna trvale fungující forma detekce úniků za účelem varování při potenciálně nebezpečné situaci. Zvláštní pozornost musí být věnována následujícím skutečnostem, aby se zajistila práce na elektrických součástech. Skříň se nezmění tak, aby byla ovlivněna úroveň ochrany. Patří sem poškození kabelů, nadměrný počet připojení, svorky, které nebyly vyrobeny podle

původních specifikací, poškození těsnění, nesprávná montáž ucpávek atd. Ujistěte se, že je přístroj bezpečně namontován. Zajistěte, aby těsnění nebo těsnící materiály nebyly degradovány tak, že již neslouží k zabránění vstupu hořlavých prostředí. Náhradní díly musí být v souladu se specifikacemi výrobce.

POZNÁMKA:

Použití silikonového těsnicího prostředku může znemožnit účinnost některých typů zařízení pro detekci úniků. Jiskrově bezpečné součásti nemusí být před prací na nich izolovány.

1. Opravy jiskrově bezpečných součástí Nepoužívejte žádné trvalé indukční nebo kapacitní zátěže okruhu, aniž byste se ujistili, že to nepřekročí přípustné napětí a proud povolený pro používané zařízení. Jiskrově bezpečné součásti jsou jediné typy, na kterých je možné pracovat v přítomnosti hořlavého prostředí. Zkušební zařízení musí mít správné jmenovité hodnoty. Vyměňujte součásti pouze za díly specifikované výrobcem. Jiné díly mohou způsobit vznícení ovzduší s chladivem v případě netěsnosti.

9. Kabeláž

Zkontrolujte, zda kabeláž není vystavena opotřebení, korozi, nadměrnému tlaku, vibracím, ostrým hranám nebo jiným nepříznivým vlivům prostředí. Kontrola také musí brát v úvahu účinky stárnutí nebo kontinuálních vibrací ze zdrojů, jako jsou kompresory nebo ventilátory.

1. Detekce hořlavých chladiv Za žádných okolností nesmí být při vyhledávání nebo detekci úniku chladiva použity potenciální zdroje zážehu. Nesmí být používán halogenidový hořák (ani jiný detektor používající otevřený oheň).

2. Metody detekce úniků Následující metody detekce úniků se považují za přijatelné pro systémy obsahující hořlavé chladivo:

- Elektronické detektory úniku se používají k detekci hořlavých chladiv, ale citlivost nemusí být odpovídající nebo může být nutná opětovná kalibrace (detekční zařízení musí být kalibrováno v oblasti bez chladiva).

- Ujistěte se, že detektor není potenciálním zdrojem zážehu a je vhodný pro použité chladivo.

- Zařízení pro zjištování úniku se nastaví na procentní podíl LFL chladiva a musí být kalibrováno na použité chladivo a potvrzené příslušné procento plynu (maximálně 25 %).

- Tekutiny pro detekci úniku jsou vhodné pro použití u většiny chladiv, ale nesmí se používat čisticí prostředky s obsahem chlóru, protože chlór může reagovat s chladivem a korodovat měděné potrubí.

- Pokud existuje podezření na únik, veškeré otevřené ohně je třeba odstranit/uhasit.

- Pokud je zjištěn únik chladiva, který vyžaduje tvrdé pájení, musí být veškeré chladivo odčerpáno ze systému nebo izolováno (pomocí uzavíracích ventilů) v části systému vzdálené od úniku.

- Dusíkem bez obsahu kyslíku (OFN) se poté propláchne systém před i během procesu pájení.

1. Odstranění a odčerpání
2. Při vstupu do okruhu chladiva za účelem opravy nebo za jiným účelem se použijí konvenční postupy. Je však důležité dodržovat osvědčené postupy, jelikož je třeba vzít v úvahu hořlavost.

Dodržujte následující postup:

- Odstraňte chladivo;

- Propláchněte okruh inertním plynem;

- Odčerpejte;

- Opět propláchněte inertním plynem;

- Otevřete okruh řezáním nebo pájením.

Náplň chladiva musí být odčerpána do správných zásobních válců. Systém musí být „propláchnut“ pomocí OFN, aby byla jednotka bezpečná. Tento proces může být potřeba opakovat několikrát. K tomuto účelu se nesmí používat stlačený vzduch nebo kyslík.

Propláchnutí musí být dosaženo vstupem za účelem plnění, dokud se nedosáhne pracovního tlaku, poté odvětráním do atmosféry a nakonec odčerpáním do vakua. Tento postup se musí opakovat, dokud v systému není žádné chladivo. Při použití poslední náplně musí být systém odvětrán na atmosférický tlak, aby na něm mohly probíhat práce. Tato operace je naprosto nezbytná, pokud se mají provádět pájení na potrubí. Zajistěte, aby výstup podtlakového čerpadla nebyl blízko jakýchkoliv zdrojů zážehu a v systému bylo vakuum s OFN a k dispozici nepřetržité větrání.

1. Postupy plnění Kromě obvyklých postupů plnění je třeba dodržovat následující požadavky:

- Zajistěte, aby při používání plnicího zařízení nedošlo ke kontaminaci jinými chladivy.

- Hadice nebo potrubí musí být co nejkratší, aby se minimalizovalo množství chladiva v nich obsažené.

- Válce musí stát ve svislé poloze.

- Ujistěte se, že je chladicí systém uzemněn před naplněním chladiva.

- Označte systém po dokončení plnění (pokud již není označen).

- Zvláštní pozornost musí být věnována tomu, aby nedošlo k přeplnění chladicího systému. Před plněním systému musí proběhnout tlaková

zkouška pomocí OFN.

Systém musí být testován z hlediska úniku po dokončení plnění, ale před uvedením do provozu.

Následná zkouška těsnosti se provede před opuštěním místa.

1. Odstavení z provozu

Před provedením tohoto postupu je nezbytné, aby byl technik plně obeznámen se zařízením a všemi jeho detaily. Doporučuje se správná praxe, aby všechna chladiva byla bezpečně odstraněna. Před prováděním úlohy se odebere vzorek oleje a chladiva v případě, že je požadována analýza před opětovným použitím recyklovaného chladiva.

Před zahájením úlohy je nezbytné mít k dispozici elektrickou energii.

a. Poznejte zařízení a jeho funkci.

b. Izolujte systém elektricky.

c. Před zahájením postupu se ujistěte, že:

- V případě potřeby je k dispozici manipulační zařízení pro manipulaci s válci chladiva;

- Všechny osobní ochranné pomůcky jsou k dispozici a používají se správně;

- Proces odčerpání je vždy kontrolován kvalifikovanou osobou;

- Zařízení pro odčerpání a válce odpovídají příslušným normám.

d. Pokud je to možné, odčerpejte chladivo.

e. Pokud vakuum není možné, připravte sběrné potrubí, aby bylo možné chladivo odstranit z různých částí systému.

f. Ujistěte se, že je válec umístěn na váze, než se zahájí odčerpávání.

g. Spustte zařízení pro odčerpání a postupujte podle pokynů výrobce.

h. Válce nepřeplňujte. (Ne více než 80 % kapalné náplně.)

i. Nepřekračujte maximální provozní tlak válce, a to ani dočasně.

j. Po správném naplnění válců a dokončení procesu se ujistěte, že jsou válce a zařízení okamžitě odstraněny z místa a všechny izolační ventily na zařízení jsou uzavřeny.

k. Odčerpané chladivo se nesmí plnit do jiného chladicího systému, pokud nebylo vyčištěno a zkontrolováno.

1. Označování

Zařízení musí být označeno štítkem s uvedením, že bylo odstaveno z provozu a chladivo bylo vypuštěno. Štítek musí obsahovat datum a podpis. Ujistěte se, že na zařízení jsou štítky, které uvádějí, že zařízení obsahuje hořlavé chladivo.

1. Odčerpání

Při odstranění chladiva ze systému, at už z důvodu servisu, nebo odstavení z provozu, se doporučuje odstranění všech chladiv. Při přečerpávání chladiva do válců se ujistěte, že jsou použity pouze vhodné válce pro zpětné získávání chladiva. Ujistěte se, že je k dispozici správný počet válců pro uložení celé náplně systému.

Všechny použité válce jsou určeny pro odčerpané chladivo a jsou takto označeny (tj. speciální válce pro zpětné získávání chladiva). Válce musí být vybaveny pojistným ventilem a přidruženými uzavíracími ventily v dobrém provozním stavu. Prázdné regenerační válce jsou odčerpány, a pokud je to možné, ochlazeny před odčerpáním. Odčerpávací zařízení musí být v dobrém provozním stavu se souborem pokynů týkajících se zařízení, který je k dispozici, a musí být vhodné pro odčerpání hořlavých chladiv. Kromě toho musí být k dispozici sada kalibrovaných vah v dobrém provozním stavu. Hadice musí být kompletní s bezúnikovými spojkami a v dobrém stavu. Před použitím zařízení pro odčerpání

zkontrolujte, zda je zařízení v uspokojivém provozním stavu, zda je správně udržováno a zda jsou všechny příslušné elektrické součásti utěsněny, aby se zabránilo zážehu v případě uvolnění chladiva. Pokud máte pochybnosti, obraťte se na výrobce. Odčerpané chladivo musí být vráceno dodavateli chladiva ve správném regeneračním válci a musí být proveden příslušný záznam o předání odpadu. Nemíchejte chladiva v jednotkách pro zpětné získávání a zejména ne ve válcích. Pokud je nutno odstranit kompresory nebo kompresorové oleje, zajistěte, aby byly odčerpány na přijatelnou úroveň, aby se zajistilo, že hořlavé chladivo nezůstane v mazivu. Proces odčerpání musí být proveden před vrácením kompresoru dodavatelům. Pro urychlení tohoto procesu se použije pouze elektrický ohřev těla kompresoru. Vypouštění oleje ze systému se musí provádět bezpečně. Při stěhování nebo přemístění klimatizačního zařízení se obraťte na zkušené servisní techniky za účelem odpojení a opětovné instalace jednotky. Neumistújte žádné elektrické spotřebiče ani zařizovací předměty pod vnitřní jednotku ani venkovní jednotku. Kondenzát odkapávající z jednotky může způsobit jejich navlhnutí a poškození nebo poruchu vašeho majetku. Udržet ventilační otvory bez jakýchkoliv překážek. Spotřebič musí být skladován v dobře větraném prostoru, kde velikost místnosti odpovídá ploše prostoru, jak je specifikováno pro provoz. Spotřebič musí být skladován v místnosti bez nepřetržitého otevřeného plamene (například funkční plynový spotřebič) a zdrojů zážehu (např. funkční elektrický ohřívač). Opakovaně použitelné mechanické konektory a spoje s rozšířeným koncem nejsou povoleny.

POKYNY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

• Tento spotřebič je vyroben z recyklovatelného nebo opakovaně použitelného materiálu. Likvidace musí proběhnout v souladu s platnými předpisy o odpadech. Před likvidací odřízněte napájecí kabel, aby spotřebič nemohl být znovu použit.
• Podrobnější informace o zpracování a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, který se zabývá separovaným sběrem odpadu, nebo v obchodě, kde jste výrobek zakoupili.

LIKVIDACE OBALU

- Jak dokládá recyklační symbol ⚠, obal lze beze zbytku 100% recyklovat. Obalový materiál proto nevyhazujte, ale zlikvidujte podle platných předpisů.

LIKVIDACE SPOTŘEBIČE

• Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o odpadních elektrických a elektronických zařízeních (OEEZ).
• Zajištěním řádné likvidace tohoto spotřebiče pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví.

- Symbol 📄 na výrobku nebo v dokumentaci přiložené k výrobku udává, že tento spotřebič nepatří do domácího odpadu, ale musí se odevzdat na určeném sběrném místě, kde se elektrická a elektronická zařízení ukládají a recyklují.

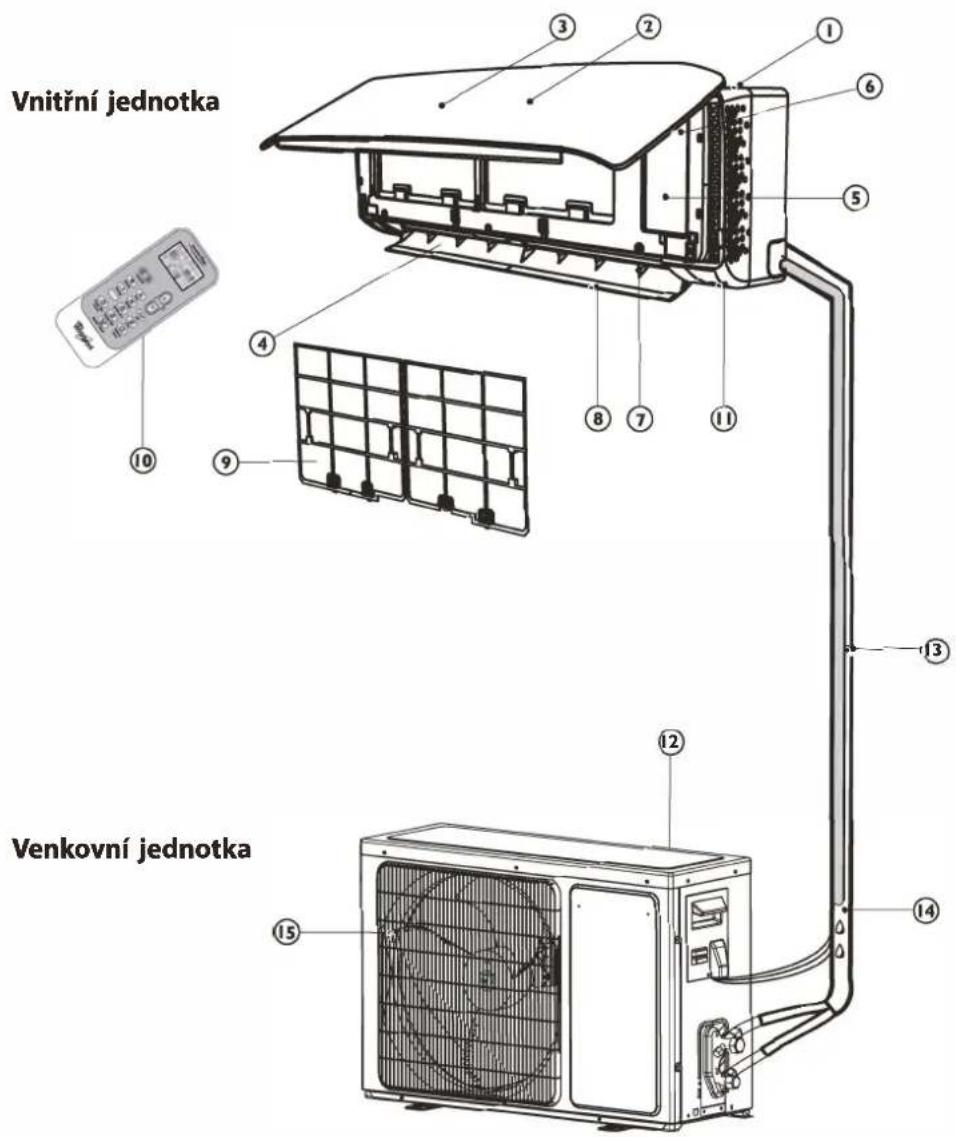

POPIS SPOTŘEBIČE

Vnitřní jednotka Venkovní jednotka

Vnitřní jednotka

1. Přívod vzduchu
2. Přední panel
3. Panel s displejem
4. Vývod vzduchu
5. Svorkovnice
6. Tlačítko resetu filtru
7. Svislé nastavení lamel
8. Vodorovné nastavení lamel
9. Vzduchový filtr
   1 0. Dálkovýovladač
10. Vypínač

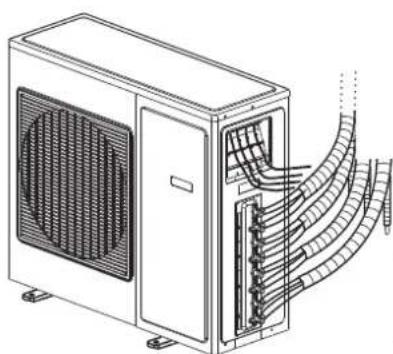

Venkovní jednotka

1. Přívod vzduchu
2. Trubky a napájecíkabel

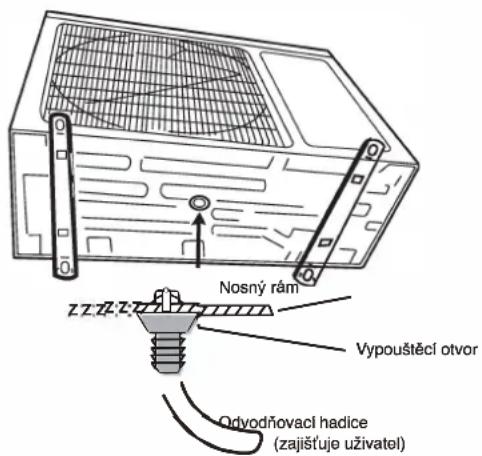

3. Vypouštěcí hadice
   Poznámka: V režimu CHLAZENÍ a
   ODVLHČOVÁNÍ odtéká zkondenzovanávoda.
4. Vývod vzduchu

Obrázky uvedené v návodu k obsluze vycházejí z vnějšího vzhledu standardních modelů. Tvar a konstrukce jednotlivých modelů se liší.

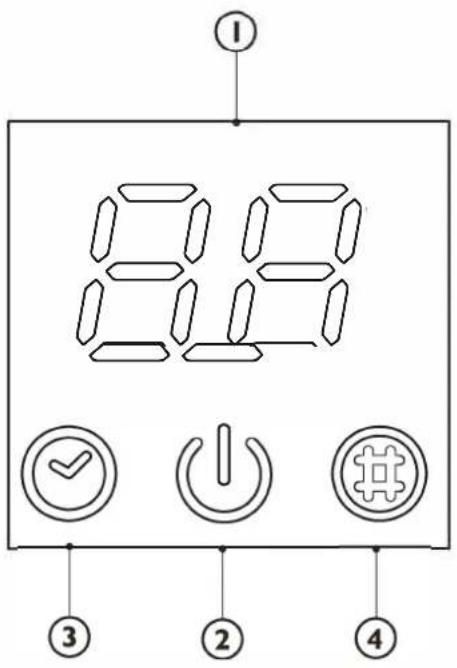

POPIS INDIKÁTORŮ NA DISPLEJI OVLÁDACIHO PANELU

Indikátor teploty (1)

Zobrazuje nastavenou teplotu.

Pokud je nutné vyčistit filtr, zobrazuje se „FC“.

Indikátor chodu (2)

Během provozu svítí.

Probíhá-li odmrazování jednotky, indikátor bliká.

Indikátor časovače (3)

Během nastaveného času svítí.

Po skončení činnosti časovače indikátor zhasne.

Indikátor sledování filtru (4)

Pokud je nutné vyčistit filtr, indikátor bliká.

Indikátor sledování filtru začne blikat po 200 provozních hodinách jako upozornění na potřebu vyčištění filtru.

Po vyčištění filtru stiskněte tlačítko resetování filtru, které se nachází na vnitřní jednotce za předním panelem. Indikátor sledování filtru přestane blikat.

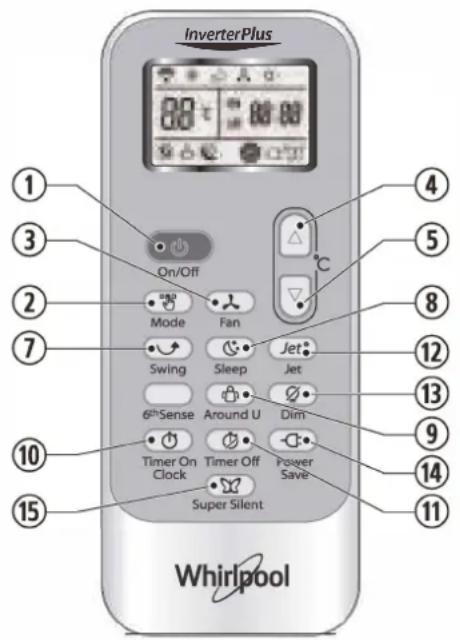

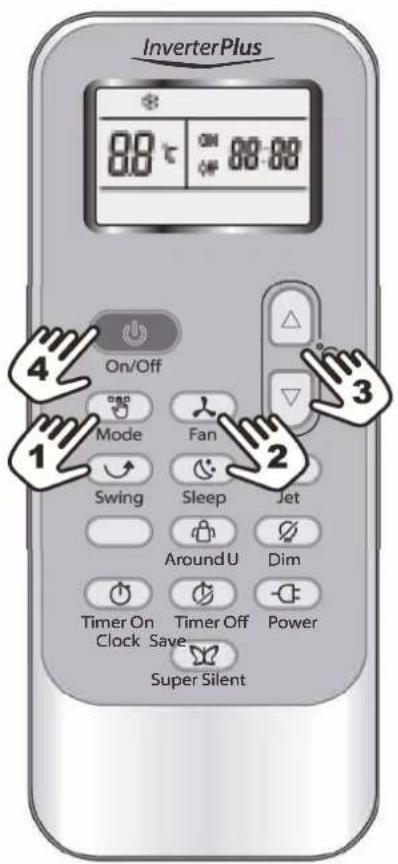

Stiskem tohoto tlačítka se zařízení zapíná a vypíná.

2. TLÁČÍTKO MODE (REŽIM)

k volbě provozního režimu

3. TLAČÍTKO FAN (VĚTRÁNÍ)

k volbě otáček ventilátoru v pořadí automatické, vysoké, střední a nízké

4-5. TLAČÍTKO TEPLOTA

Použijte k nastavení pokojové teploty. Použijte k nastavení času v režimu Časový spínač a Hodiny.

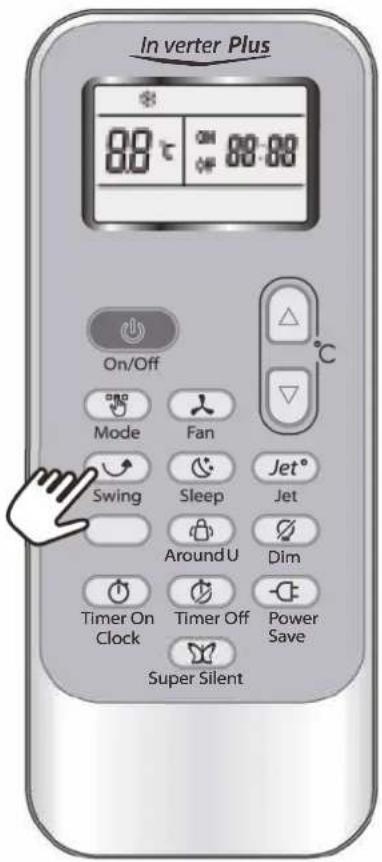

7. TLAČÍTKO SWING (NAKLÁPĚNÍ)

K zapnutí nebo vypnutí vertikálního naklápění lamel a k nastavení směru proudění vzduchu nahoru/dolů.

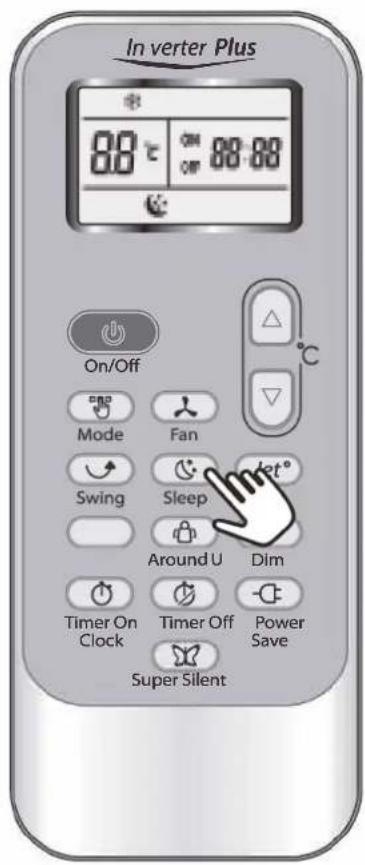

8. Tlačítko SLEEP (SPÁNEK)

K zapnutí nebo vypnutí spánkového režimu.

9. TLAČÍTKO AROÚND U (OKOLNÍ TEPLOTA)

Stisknutím tohoto tlačítka předá dálkový ovladač každých 10 minut signál o skutečné teplotě místnosti v okolí dálkového ovladače vnitřní jednotce. Nechte prosím dálkový ovladač na na takovém místě, odkud může být signál vnitřní jednotce správně přenesen. Jedním stisknutím tuto funkci nastavíte a opětovným stisknutím zase zrušíte.

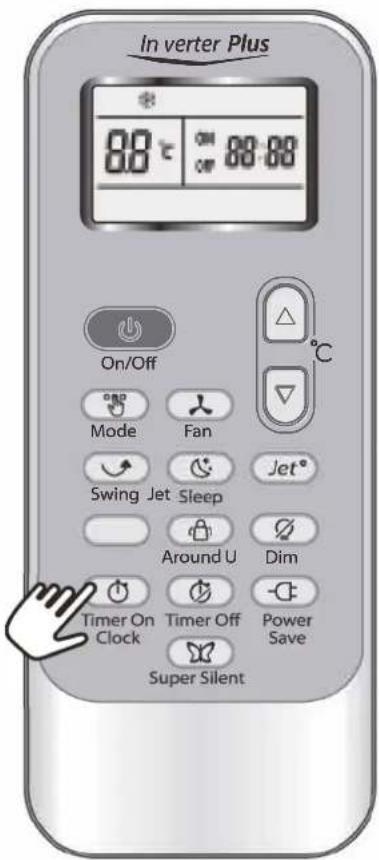

10. TLAČÍTKO TIMER ON/CLOCK (ZAPNUTÍ ČASOVAČE/HODIN)

Použijte k zadání aktuálního času. Použijte k nastavení nebo zrušení režimu zapnutí časového spínače.

11 TLAČÍTKO TIMER OFF (VYPNUTÍ ČASOVAČE/HODIN)

Použijte k nastavení nebo zrušení režimu vypnutí časového spínače.

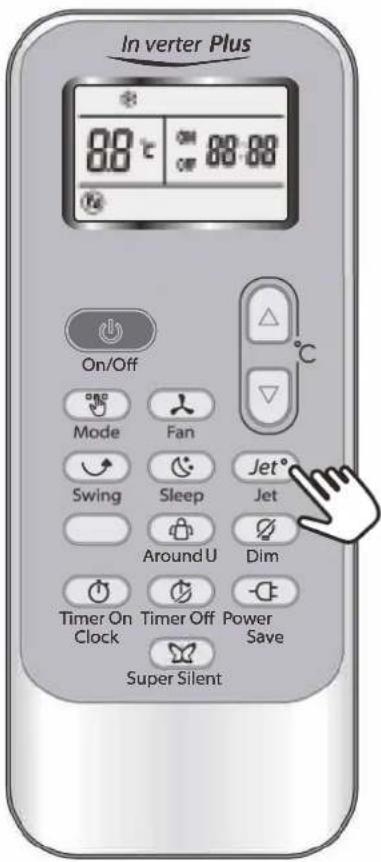

12. TLAČÍTKO JET (RYCHLE)

Použijte ke spuštění nebo vypnutí rychlého chlazení.

InverterPlus ① ③ ② ⑦ ⑩ ⑮ ⑮ ④ ⑤ ⑧ ⑫ ⑬ ⑨ ⑭ ⑭ Whirlpool

13. TLAČÍTKO DIM (PODSVÍCENÍ)

K zapnutí nebo vypnutí podsvícení displeje na vnitřní jednotce.

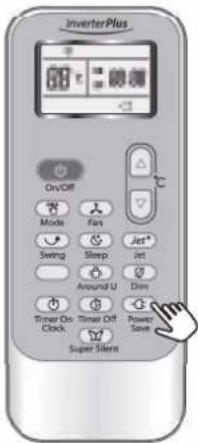

14. TLAČÍTKO POWER SAVE (ÚSPORA ENERGIE)

Použijte ke spuštění nebo vypnutí režimu úspory energie.

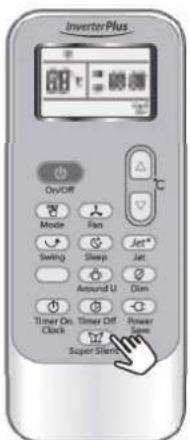

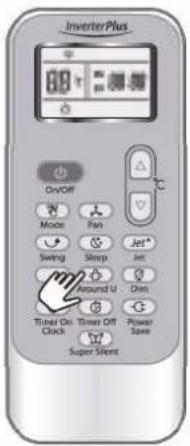

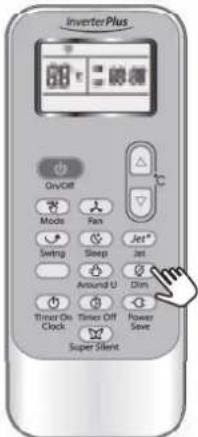

15. Tlačítko SUPER SILENT (SUPER TICHÝ)

K nastavení nebo zrušení super tichého režimu Tato funkce je k dispozici jen u některých modelů. Modely bez této funkce nemají na dálkovém ovladači příslušné tlačítko.

Funkce 6th Sense není u výrobků Free Match dostupná. Po stisknutí tlačítka 6th Sense nedojde k žádné reakci.

SYMBOLY NA DISPLEJI DÁLKOVÉHO OVLADAČE

Indikátor chlazení

Indikátor odvlhčování vzduchu

Automatické otáčky ventilátoru

Vysoká rychlost ventilátoru

Střední rychlost ventilátoru

Nízká rychlost ventilátoru

Indikátor spánkového režimu 1 (počet indikátorů závisí na modelu)

Indikátor spánkového režimu 2 (počet indikátorů závisí na modelu)

Indikátor spánkového režimu 3 (počet indikátorů závisí na modelu)

Indikátor spánkového režimu 4 (počet indikátorů závisí na modelu)

Indikátor prěnosu signálu okolní teploty

Indikátor rychlého režimu chlazení (Jet)

Přenos signálu

ON OFF 88:88 Zobrazení nastavení časovače

Zobrazení aktuálního času

BB = Zobrazení nastavené teploty

Indikátor úsporného režimu

ULOŽENÍ DÁLKOVÉHO OVLADAČE A RADY K JEHO POUŽÍVÁNÍ

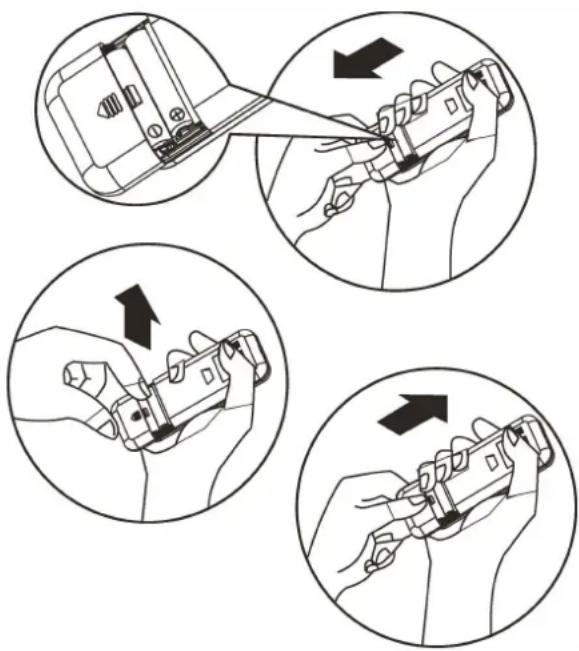

Postup při vložení baterií

1. Zasuňte čep, lehce stiskněte kryt baterií a tlakem ve směru šipky ho podle obrázku vysuňte.
2. Do prihrádky vložte 2 baterie AAA (1,5 V). Správně je vložte podle polarity "+" a "-"
3. Nasad'te kryt na dálkovém ovladači.

Postup při vyjmutí baterií

Sejměte kryt baterií ve směru šipky. Jemně zatlačte prsty na kladný pól baterií a vytáhněte je z přihrádky. Všechny tyto úkony musí provést dospělé osoby. Dětem není dovoleno vyjímat baterie z dálkového ovladače, aby se předešlo nebezpečí polknutí baterií.

Likvidace baterií

Baterie vyhod'te jako tříděný komunální odpad na dostupném sběrném místě.

Bezpečnostní opatření

• Při výměně baterií nepoužívejte současně staré a nové baterie ani různé typy baterií, ovladač by nemusel správně fungovat.
• Nebudete-li dálkový ovladač používat po delší dobu, baterie z něj vyjměte, aby elektrolyt do dálkového ovladače nevytekl.
• S ovladačem pracujte v rozmezí jeho dosahu. Dálkové ovládání mějte aspoň 1 m od televizoru nebo hi-fi zařízení.
  : Jestliže dálkový ovladač nefunguje, jak má, vyjměte baterie a po 30 vteřinách je opět vložte. Pokud stále nefunguje správně, zkuste nové baterie.
• Při ovládání zařízení dálkovým ovladačem jej nasměrujte na přijímač signálu na vnitřní jednotce k zajištění citlivosti příjmu.
• Při odesílání signálu z dálkového ovladače se symbol 📋 na 1 vteřinu rozsvítí. Po přijetí signálu zařízení pípne.
• Dálkový ovladač má spojení s klimatizačním zařízením na vzdálenost až 7 m.
• Při každé výměně baterií v dálkovém ovladači se dálkový ovladač nastaví na režim tepelného čerpadla.

Při každém stisknutí tlačítka MODE se provozní režim mění v pořadí:

CHLAZENÍ → ODVLHČOVÁNÍ → JEN VĚTRÁNÍ → TOPENÍ

Režim topení není k dispozici u modelů určených pouze k chlazení.

2. Režim FAN (ventilátor)

Každým stisknutím tlačítka „FAN“ (Ventilátor) se změní otáčky ventilátoru v tomto pořadí:

Auto → Vysoká → Střední → Nízká

V režimu JEN VĚTRÁNÍ je k dispozici pouze vysoká, střední a nízká rychlost.

V režimu ODVLHČOVÁNÍ je rychlost ventilátoru automaticky nastavena na rychlost Auto, a proto je tlačítko FAN v tomto případě neúčinné.

3. Nastavení teploty

Jedním stiskem se nastavení teploty zvýší o 1 °C.

Jedním stiskem se nastavení teploty sníží o 1°C.

Použitelné rozmezí nastavení teploty
*VYTÁPĚNÍ, CHLAZENÍ	18°C~32°C
ODVLHČENÍ	+/-7°C
JEN VĚTRÁNÍ	nelze nastavit

*Poznámka: Režim topení NENÍ k dispozici pro modely určené pouze k chlazení.

4. Zapnutí

Stiskněte tlačítko ; jakmile zařízení přijme signál, rozsvítí se kontrolka chodu.

Při změně režimu počkejte několik vteřin. Pokud jednotka nereaguje hned, postup opakujte. Po zapnutí režimu vytápění začne vzduch proudit po 2-5 minutách.

InverterPlus 88 °C ON 88:88 On/Off Mode Fan Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Save Super Silent

NASTAVENÍ SMĚRU PROUDĚNÍ VZDUCHU

5. Nastavení směru proudění vzduchu

Vertikální směr se po zapnutí jednotky automaticky nastaví v určitém úhlu v souladu s provozním režimem.

Směr proudění vzduchu lze podle potřeby upravit stiskem tlačítka SWING (překlopení) na dálkovém ovladači.

provozní režim	směr proudění vzduchu
CHLAZENÍ,ODVLHČOVÁNÍ	horizontální
*VYTÁPĚNÍ,POUZEVĚTRÁNÍ	dolů

*Režim vytápění je k dispozici pouze pro modely s tepelnýmčerpadlem.

Vertikální nastavení proudění vzduchu (dálkovým ovladačem)

K nastavení úhlu proudění vzduchu používejte dálkový ovládač.

Proměnlivé proudění vzduchu

Jedním stiskem tlačítka SWING se mřížky pro vertikální nastavení směru začnou automaticky překlápět nahoru a dolů.

Nastavení směru proudění vzduchu

Jakmile se mřížky dostanou do požadované polohy, stiskněte tlačítko SWING.

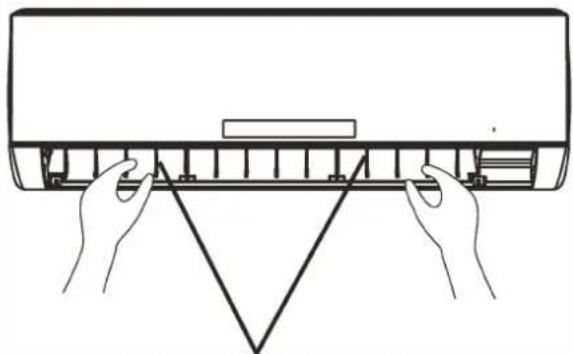

Horizontální nastavení směru proudění vzduchu (manuální)

Horizontální směr proudění lze změnit podle vyobrazení otočením ovládací páčky mřížek pro horizontální nastavení.

Poznámka: Zobrazené klimatizační zařízení nemusí odpovídat vzhledu vámi zakoupeného klimatizačního zařízení.

A - Mřížky pro vertikální nastavení směru nenastavujte manuálně, protože by mohlo dojít k poruše. V případě, že k tomu dojde, nejprve vypněte jednotku a odpojte přívod proudu, pak přívod proudu opět obnovte.

B - Doporučujeme nenechávat mřížky pro vertikální nastavení sklopené dolů v režimu CHLAZENÍ nebo ODVLHČOVÁNÍ po dlouhou dobu, aby nedošlo k odkapávání kondenzované vody.

Inverter Plus 88°C ON 88:00 On/Off Mode Fan Jet° Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Save Super Silent

Ovládací páčky horizontálního nastavení mřížek

POPIS REŽIMŮ A FUNKCI

Funkce HODINY

Skutečný čas nastavíte stisknutím tlačítka hodin TIMER ON/CLOCK, pak použijte tlačítka a k zadání přesného času a opět stiskněte tlačítko CLOCK.

SPÁNKOVÝ režim

SPÁNKOVÝ režim lze nastavit v provozním režimu CHLAZENÍ, TOPENÍ nebo ODVLHČOVÁNÍ.

Tato funkce vám zpříjemní spánek.

Zařízení se automaticky vypne po 8 hodinách provozu.

Ventilátor je automaticky nastaven na nízkou rychlost.

Při každém stisknutí tlačítka SPÁNEK se provozní režim přepne na další možnost v tomto pořadí:

SPÁNKOVÝ režim pro dospělé (režim 1):

Pokud přístroj nepřetržitě pracuje v režimu chlazení po dobu 2 hodin, nastavená teplota se zvýší maximálně o 2 °C a poté se bude na této úrovni udržovat.

Pokud přístroj nepřetržitě pracuje v režimu topení po dobu 2 hodin, nastavená teplota se sníží maximálně o 2 °C a poté se bude na této úrovni udržovat.

SPÁNKOVÝ režim pro seniory (režim 2):

Pokud prístroj nepřetržitě pracuje v režimu chlazení po dobu 2 hodin, nastavená teplota se zvýší o 2 °C, po 6 hodinách provozu se sníží o 1 °C a po 7

hodinách provozu se opět sníží o 1 °C.

Pokud přístroj nepřetržitě pracuje v režimu topení po dobu 2 hodin, nastavená teplota se sníží o 2 °C, po 6 hodinách provozu se zvýší o 1 °C a po 7 hodinách provozu se opět zvýší o 1 °C.

SPÁNKOVÝ režim pro mládež (režim 3):

Pokud přístroj nepřetržitě pracuje v režimu chlazení po dobu 1 hodiny, nastavená teplota se zvýší o 1°C, po 6 hodinách provozu se sníží o 2 °C a po 7

hodinách provozu se opět sníží o 1 °C.

Pokud přístroj nepřetržitě pracuje v režimu topení po dobu 1 hodiny, nastavená teplota se sníží o 2 °C, po 2 hodinách provozu se sníží o 2 °C, po 6 hodinách provozu se zvýší o 2 °C a po 7 hodinách provozu se opět zvýší o 2 °C.

SPÁNKOVÝ režim pro děti (režim 4):

Přístroj průběžně udržuje nastavenou teplotu.

Poznámka: U modelů jen s chlazením NENÍ topení k dispozici.

In verter Plus 88°C ON 88:88 On/Off Mode Fan Swing Sleep Around U Dim Timer On Timer Off Power Clock Save Super Silent

Režim RYCHLE

• Režim Rychle (JET) se používá k zapnutí nebo vypnutí rychlého chlazení nebo topení.
  Rychlé chlazení funguje při vysoké rychlosti ventilátoru a automaticky mění nastavenou teplotu na 18 ° C.
  Rychlé chlazení funguje při automatické rychlosti větráku a automaticky mění nastavenou teplotu na 32° C.
• V režimu RYCHLE můžete nastavit směr proudu vzduchu nebo časový spínač. Pokud chcete režim RYCHLE ukončit, stiskněte libovolné tlačítko - JET, MODE, FAN, ON/OFF nebo TEMPERATURE SETTING a displej se vrátí do původního režimu.

Poznámka:

• V režimu JET nelze použít tlačítka SLEEP a 6th Sense.
• Jestliže nestiskněte žádné výše zmíněné tlačitko, bude zařízení pokračovat v režimu RYCHLE.

In verter Plus 88°C ON 88:88 On/Off Mode Fan Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Save Super Silent

Funkce ČASOVAČE

Chcete-li mít po přichodu domů v místnosti příjemnou teplotu, můžete nastavit časovač pomocí tlačítka TIMER ON/CLOCK. Můžete také nastavit čas vypnutí časovače, abyste mohli v noci klidu spát.

Jak nastavit ZAPNUTÍ ČASOVAČE (TIMER ON)

Tlačítko TIMER ON/CLOCK lze použít pro naprogramování časovače k zapnutí zařízení v požadovaný čas.

I) Stiskněte tlačítko TIMER ON/CLOCK na 3 vteřiny, na LCD displeji začne blikat "ON 12:00"; nyní můžete stisknout tlačítka nebo k volbě požadovaného času zapnutí zařízení.

Stisknutím tlačítka nebo jednou zvýšite nebo zkrátíte dobu nastavení o 1 minutu. Stisknutím tlačítka nebo na 5 vteřin zvýšite nebo zkrátíte dobu nastavení o 10 minut. Stisknutím tlačítka nebo na delší dobu zvýšite nebo zkrátíte dobu nastavení o 1 hodinu.

Poznámka: Jestliže do 10 vteřin po stisknutí tlačitka TIMER ON/CLOCK nenastavíte čas, dálkový ovladač automaticky opustí režim nastavení časovače zapnutí.

II) Jakmile se požadovaný čas zobrazí na displeji LCD, stiskněte tlačítko TIMER ON/CLOCK a potvrďte ho. Uslyšíte "pípnutí." "ON" přestane blikat. Na vnitřní jednotce se rozsvítí ukazatel časovače.

III) Po 5 vteřinách zobrazení nastavení časovače se na LCD displeji dálkového ovladače zobrazí místo časovače hodiny.

Jak zapnutí časovače zrušit

Stiskněte opět tlačítko TIMER ON/CLOCK, zazní "pípnutí", ukazatel zmizí a režim zapnutí časovače TIMER ON se zruší.

Poznámka: Je to podobný způsob jako nastavení časovače na vypnutí zařízení TIMER OFF; můžete nastavit automatické vypnutí zařízení v požadovanou dobu.

23℃ ON 12:00

Inverter Plus 88°C 88:88 On/Off Mode Fan Jet° Swing Jet Sleep Around U Dim Timer On Timer Off Power Clock Save Super Silent

Funkce okolní teploty Around U

Když stiskněte toto tlačitko, objeví se 📋, dálkový ovladač předá aktuální teplotu místnosti zjištěnou ze svého okolí vnitřní jednotce a zařízení zareaguje podle této teploty tak, abyste se cítili co nejpříjemněji.

Ponechte prosím dálkový ovladač na takovém místě, odkud může signál vnitřní jednotce předat bez problémů.

Jedním stisknutím tuto funkci nastavíte a opětovným stisknutím zase zrušíte.

Funkce PODSVÍCENÍ

Tímto tlačítkem podsvícení DIM můžete zapnout nebo vypnout podsvícení displeje na ovládacím panelu vnitřní jednotky.

Funkce ÚSPORY ENERGIE

Režim ÚSPORY ENERGIE lze použít v režimu CHLAZENÍ, TOPENÍ, ODVLHČOVÁNÍ a JEN VĚTRÁNÍ.

Když stisknete toto tlačítko, na dálkovém ovladači se objeví .

Funkce ÚSPORY ENERGIE v režimu CHLAZENÍ, TOPENÍ A ODVLHČOVÁNÍ: zařízení nastaví teplotu na 25 °C s nízkou rychlostí ventilátoru. Funkce ÚSPORY ENERGIE v režimu JEN VĚTRÁNÍ: zařízení se nastaví na nízkou rychlost ventilátoru.

Změnou režimu nebo opětovným stisknutím tlačítka POWER SAVE se tato funkce vypne.

Poznámka: V tomto režimu nelze měnit rychlost ventilátoru ani teplotu.

Funkce SUPER TICHÝ

Stisknutím tlačítka SUPER SILENT ztišíte provoz zařízení a dosáhnete přijemného tichého provozu. se zobrazí na dálkovém ovladači.

Poznámka: Stisknutím tlačítka režimu MODE nebo dalším stisknutím tlačítka SUPER SILENT se funkce super tichého chodu vypne.

Tato funkce nemusí být k dispozici u všech modelů.

Inverter Plus 68 T On/OFF Mode Fan Jet* Swing Sleep Jet Around U Dien Timer On Timer Off Power Spare Super Silent

Inverter Plus On/Off Mode Pan Swing Sleep Jet* Around U Dim Timer On Clock Timer Off Power Save Super Silent

Inverter Plus On/Off Mode Fan Jet* Swing Sleep Jet Around U Dim Timer On Clock Timer Off Power Save Super Alert

InverterPlus 68 ° On/OFF Mode Fan Jet Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Super Shift

NOUZOVÉ OVLÁDÁNÍ

V nouzové situaci nebo při absenci dálkového ovladače je možné zařízení ovládat vypínačem na vnitřní jednotce.

• Zápněte spotřebič: Je-li jednotká vypnutá, stiskněte toto tláčítko; jednotká se spustí v režimu, ve kterém se nácházelá před vypnutím. (Při prvním spuštění po instaláci je výchozím nástávením režim chlázení při 18 °C, automátická ventiláce.)
• Vypnutí zařízení: když je zařízení zapnuté, stisknutím tohoto tlačítka se vypne.

OCHRANA

Provozní podmínky

V níže uvedených případech může zasáhnout bezpečnostní zařízení a spotřebič vypnout.

Vytápění	Venkovní teplota vzduchu je vyšší než 24 °C.
	Venkovní teplota vzduchu je nižší než -10 °C.
	Teplota místnosti je vyšší než 27 °C.
Chlazení	Venkovní teplota vzduchu je vyšší než *43 °C.
	Teplota místnosti je nižší než 21°C.
Odvlhčování	Teplota místnosti je nižší než 18°C.

*U modelů (T3) určených pro tropické klima je teplotní bod 52 °C místo 43 °C. Jestliže klimatizační zařízení běží v režimu CHLAZENÍ nebo ODVLHČOVÁNÍ po dlouhou dobu a při otevřených dveřích nebo oknech, a je-li relativní vlhkost vyšší než 80 %, může z vývodu vzduchu kapat vysrážená voda.

Hluková zátěž

• Zařízení postavte na podklad, který bez problémů unese jeho váhu; provoz tak bude méně hlučný.
• Venkovní jednotku instalujte na místo, kde vypouštěný vzduch a provozní hluk nebude obtěžovat sousedy.
• Vývod vzduchu venkovní jednotky ponechte volný, aby se nezvýšila její hlučnost.

Bezpečnostní zařízení

Po přerušení chodu nebo změně režimu za chodu počkejte aspoň 3 minuty, než zařízení restartujete. Po připojení zdroje napájení a okamžitém zapnutí zařízení se zařízení obvykle spustí asi až po 20 vteřinách. Pokud došlo k úplnému vypnutí, stiskněte k opětovnému spuštění znovu tlačitko ZAP/VYP. Jestliže bylo zrušeno nastavení časového spínače, opět ho nastavte.

Vypínač Zap/Vyp

Režim CHLAZENÍ

Ochrana před zamrznutím

Jestliže teplota vnitřního výměníku klesne na 0° nebo níže, kompresor se zastaví, aby se zařízení nepoškodilo.

Režim VYTÁPĚNÍ

Předehřátí

Aby ze zařízení nevycházel studený vzduch, vnitřní jednotka se po zapnutí VYTÁPĚNÍ předehřívá po dobu 2-5 minut. Během předehřívání se vnitřní ventilátor nespustí.

Odmrazování

V režimu TOPENÍ se zařízení automaticky odmrazí (odstraní se led), aby se zvýšila jeho účinnost. Tento postup obvykle trvá 6-10 minut. Při odmrazování se ventilátor zastaví a bliká kontrolka chodu. Na konci odmrazovacího cyklu se automaticky obnoví režim TOPENÍ.

Režim rušení

Vzhledem k tomu, že všechny vnitřní jednotky používají jednu venkovní jednotku, smí venkovní jednotka fungovat pouze ve stejném režimu (chlazení nebo topení); jakmile se tedy nastavený režim liší od režimu, ve kterém běží venkovní jednotka, spustí se režim rušení. V následující tabulce vidíte možnosti režimu rušení.

	chlazení odvlhčování	topení	větrání
chlazení	v v x v
odvlhčování	v v x v
topení	x x v x
větrání	v v x v

x: režim rušení - v: normální

Venkovní jednotka se vždy spustí v režimu první zapnuté vnitřní jednotky. Pokud se režim nastavení následující vnitřní jednotky s tímto nastavením ruší, zazní 3 pípnutí a vnitřní jednotka rušící normálně běžící jednotky se automaticky vypne.

ÚDRŽBA

Čištění předního panelu vnitřní jednotky

1. Odpojte jednotku od elektrické sítě.

Před vytažením přívodního kabelu ze zásuvky spotřebič vypněte.

2. Sejměte přední panel.

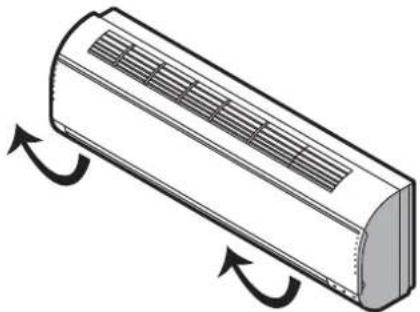

Přední panel otevřete ve směru šipky (viz obr. A).

Přední panel odstraníte silným tahem za prohlubně umístěné na obou koncích předního panelu (viz obr. B).

3. Očistěte přední panel.

Otřete ho měkkou suchou látkou. Je-li spotřebič velmi znečištěn, omyjte ho vlažnou vodou (do 40 °C). Po očištění ho nechte vyschnout.

4. Nasadte prední panel zpět a uzavřete jej.

Přední panel se nasazuje tlakem dolů.

Poznámka:

• K čištění nepoužívejte prostředky jako benzín nebo lešticí prášek.
• Nestříkejte vodu do vnitřní jednotky. Nebezpečí úrazu elektrickým proudem!

Čištění vzduchového filtru

Vzduchový filtr je nutné vyčistit přibližně po 720 provozních hodinách. Jestliže je klimatizační jednotka umístěna ve velmi prašném prostředí, je nutné filtr čistit jednou za čtrnáct dní.

1. Odpojte jednotku od elektrické sítě.

Před vytažením přívodního kabelu ze zásuvky spotřebič vypněte.

2. Vyjměte vzduchový filtr (viz obr. C).

1. Otevřete přední panel.
2. Stiskněte zepředu zlehka držadlo filtru.
3. Vysuňte filtr.

3. Čištění vzduchového filtru (viz obr. D)

Je-li filtr velmi zanesený, omyjte ho vlažnou vodou s neutrálním čisticím prostředkem. Po očištění ho nechte vyschnout.

4. Vložte filtr zpět, špendlíkem stiskněte tlačítko resetování filtru (viz obr. E) na levé straně a zavřete přední panel.

Poznámka:

• Abyste se neporanili, nedotýkejte se po vyjmutí filtru prsty žeber vnitřní jednotky.
• Vnitřek klimatizační jednotky nečistěte sami.
• Filtr neperte v pračce.

Provozní problémy mají často snadno odstranitelné příčiny. Než se obrátíte na servisní pracoviště, projděte si prosím níže uvedenou tabulku. Můžete si tím ušetřit čas a zbytečné výdaje.

Porucha Řešení
Zařízení nefunguje	Nevypadly ochranné jističe nebo pojistky?Počkejte 3 minuty a pak zařízení znovu zapněte, mohlo zareagovat ochranné zařízení.Nejsou baterie v dálkovém ovladači vybité?Není špatně zasunutá zástrčka?
Žádný chladicí ani vyhřívací vzduch	Není vzduchový filtr zanesený?Nejsou zablokovány vstupy nebo výstupy vzduchu klimatizačního zařízení?Je teplota správně nastavená?Nejsou otevřené dveře nebo okna?
Neúčinné ovládání	Nedošlo k silnému elektromagnetickému rušení (velkým statickým elektrickým výbojem, kolísáním v přívodu proudu)? Zařízení v těchto případech nebude fungovat normálně. Odpojte ho od sítě a po 2–3 vteřinách opět připojte.
Zařízení se nespustí hned.	Změna režimu za chodu se projeví se zpožděním 3 minuty.
Zvláštní zápach	Může vycházet odjinud, např. z nábytku nebo cigaret, nasává se do klimatizace a odtud pak proudí se vzduchem ven.
Je slyšet tekoucí voda.	Jde běžný jev, způsobený proudícím chladivem uvnitř klimatizačního zařízení, nikoli o poruchu.Zvuk při odmrazování v režimu topení.
Praskání	Může být způsobeno roztahováním a smršťováním předního panelu vlivem měnící se teploty.
Z vývodu zařízení vychází mlha.	V místnosti s nízkou teplotou je mlha? Jde o normalní jev, způsobený chladným vzduchem, který vychází z vnitřní jednotky v režimu CHLAZENÍ nebo ODVLHČOVÁNÍ.
Kontrolka chodu bliká, ale vnitřní ventilátor stojí.	Jednotka přešla z režimu topení do odmrazování. Kontrolka zhasne a zařízení se vrátí do režimu topení.

Poznámka: Pokud problémy trvají, vypněte zařízení a odpojte ho od elektrické sítě; potom se obrat'te se na autorizované servisní středisko Whirlpool. Zařízení sami nepřemíst'ujte, neopravujte, nerozebírejte ani neupravujte.

INSTALACE

Před instalací

1. Před instalací si důkladně přečtěte tuto příručku.
2. Spotřebič musí být instalován odborníkem podle platných elektroinstalačních předpisů a podle této příručky.
3. Veškeré změny místa instalace musí provést odborní pracovníci.

4. Před instalací ověřte, že výrobek není poškozen.

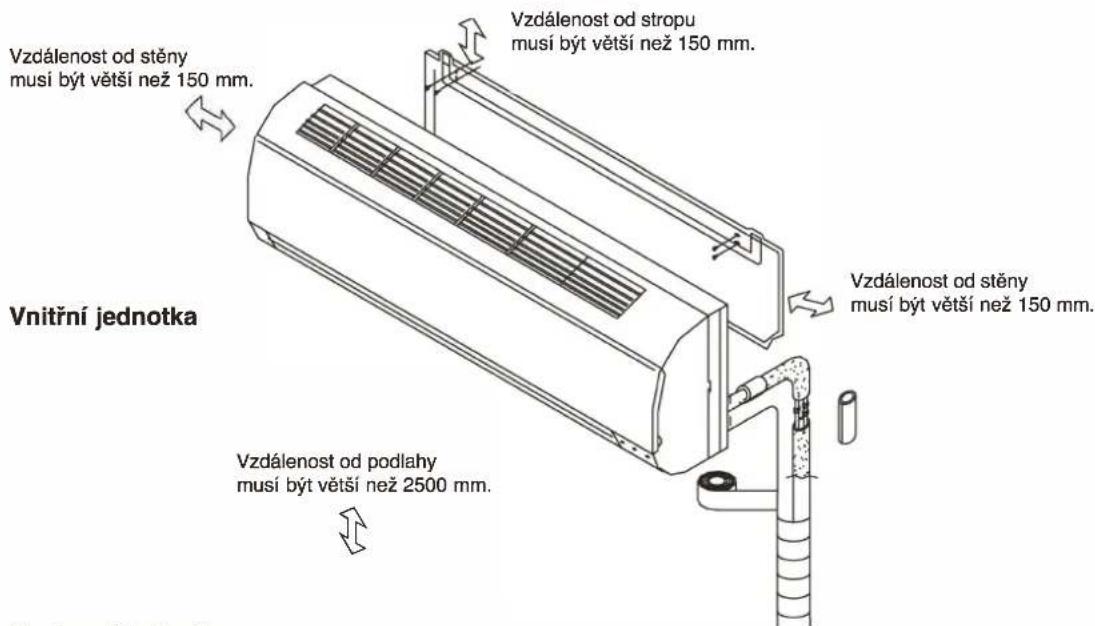

5. Nejnižší pohyblivé části vnitřní jednotky musí být umístěny aspoň 2,5 m nad úrovní podlahy nebo terénu.

6. Po instalaci musí uživatel obslu- hovat spotřebič správně podle této příručky, mít vhodný pro- stor k uskladnění dílů potřebných k údržbě a přesunům v budoucnosti.

BEZPEČNOSTNÍ ZÁSADY

1. Zdroj napájení musí mít jmenovité napětí a zařízení musí být připojeno zvláštním obvodem. Normální pracovní rozsah napětí je 90 % \~ 110 % jmenovitého napětí. Průřez přívodního kabelu musí být v souladu s požadavky.

2. Zdroj napájení musí být spolehlivě uzemněn. Je zakázáno připojit zemnicí vodič následujícími způsoby: 1) vodovod 2) plynové potrubí 3) odpadní trubky 4) další způsoby, které nejsou bezpečné.

3. Zajistěte bezpečné uzemnění, zemnicí kabel připojte k uzemňovacímu systému budovy instalovanému odborníkem. Spotřebič musí být vybaven proudovým jističem a pomocným jističem s dostatečnou kapacitou. Jistič musí být rovněž vybaven magnetickým a tepelným vypínáním k ochraně v případě zkratu a přetížení.

Typ	Model	Požadovaná kapacita spínače vzduchu
Split Inverter	20K 30A
	24K 30A
	36K 40A

BEZPEČNOSTNÍ ZÁSADY

1. Zkontrolujte, že přívodní napájecí kabel je dost dlouhý pro správné připojení. Pro přívod proudu nepoužívejte prodlužovací kabely.
2. Poškozený napájecí kabel smí z bezpečnostních důvodů vyměnit pouze výrobce, pověřený servis nebo osoba s příslušnou kvalifikací.
3. V pevném propojení musí být instalován vícepólový odpojovač s minimální vzdáleností kontaktů 3 mm.
4. Nebezpečí poškození zařízení i smrtelného poranění osob: Před každou údržbou odpojte všechny elektrické zdroje napájení.

5. Zapojení přívodního kabelu a kabelové propojení mezi vnitřní a venkovní jednotkou musí být provedeny podle schématu zapojení, které je připojeno k zařízení.

6. Po provedení instalace nesmí být elektrické části přístupné uživatelům.
   10.K manipulaci se spotřebičem a k jeho instalaci je třeba vzhledem k jeho hmotnosti nejméně dvou osob.

7. Po vybalení klimatizačního zařízení uschovejte obalový materiál mimo dosah dětí.
8. Podle charakteru chladiva může být tlak v potrubí velmi vysoký, budte proto při instalaci a opravě spotřebiče velmi opatrní.
9. Jako další ochranu doporučujeme podle předpisů instalovat v elektrickém obvodu, který napájí koupenu, proudový chránič (RCD) se jmenovitým zbytkovým proudem do 30 mA.

POKYNY K INSTALACI

Instalační schéma

Vzdálenost od stěny musí být větší než 150 mm. Vzdálenost od stropu musí být větší než 150 mm. Vzdálenost od stěny musí být větší než 150 mm. Vnitřní jednotka Vzdálenost od podlahy musí být větší než 2500 mm.

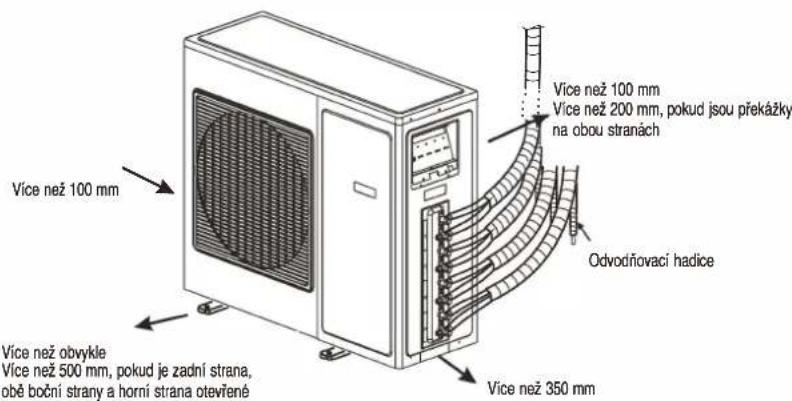

Venkovní jednotka

Vice než 100 mm Vice než 100 mm Vice než 200 mm, pokud jsou překážky na obou stranách Odvodňovací hadice Vice než 350 mm Vice než obvykle Vice než 500 mm, pokud je zadní strana, obě boční strany a horní strana otevřené

POZNÁMKA: Výše uvedený obrázek je jednoduchým zobrazením jednotky a nemusí odpovídat vnějšímu vzhledu vámi zakoupeného zařízení. Instalaci smí provádět jen oprávnění pracovníci v souladu s platnými elektroinstalačními předpisy.

Zvolte si nejlepší umístění Místo pro instalaci vnitřní jednotky

• Kde není v blízkosti vývodu vzduchu žádná překážka, także se chladicí vzduch může rozptýlit po celé místnosti.
• Tam, kde je snadné vést spojovací trubku a vyvrtat díru ve stěně.
• Dodržujte požadovanou vzdálenost od stropu a stěny podle instalačního schématu.
  • Kde lze snadno vyjmout vzduchový filtr.
• Jednotka i dálkový ovladač musí být ve vzdálenosti alespoň 1 m od televizních a rozhlasových přijímačů apod.
• Zařízení umístěte co nejdále od zářivky, aby chod zařízení neovlivňovala.
• Neumístujte nic do blízkosti přívodu vzduchu, aby se vzduch mohl volně nasávat.
• Vnitřní jednotku umístěte na podklad, který ji unese a nebude zesilovat provozní hluk a vibrace.
• Vnitřní jednotka se nehodí k instalaci v prostorech užívaných k praní prádla.

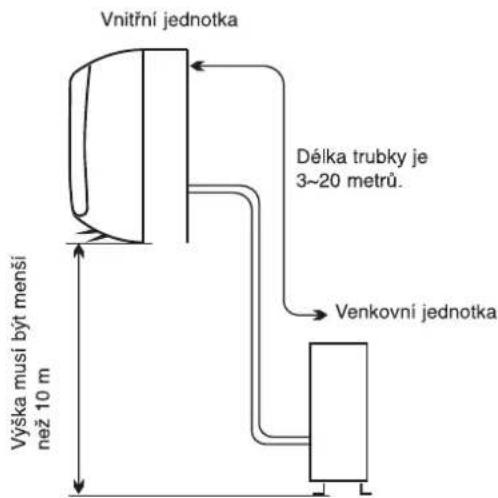

Vnitřní jednotka Délka trubky je 3~20 metrů. Venkovní jednotka Výška musí být menší než 10 m

Místo pro instalaci venkovní jednotky

• Venkovní jednotku instalujte na vhodné, dobře větrané místo.
• Neinstalujte ji tam, kde by mohl unikat hořlavý plyn.
• Dodržujte požadovanou vzdálenost od stropu a stěny podle instalačního schématu.
• Vzdálenost mezi vnitřní a venkovní jednotkou by měla být 5 metrů a max. vzdálenost s dodatečnou chladicí náplní může být až 15 metrů.
• Venkovní jednotku neinstalujte na špinavém nebo oleji znečištěném místě, nebo poblíž vyústění vulkanizačního zařízení.
• Neinstalujte ji v blízkosti okraje cesty, kde ji může zasáhnout odstřikující bláto.
• Instalujte ji na pevný podklad, který nezvýší provozní hluk.
• Tam, kde není v blízkosti vývodu vzduchu žádná překážka.
• Instalační místo musí udržet hmotnost a odolat vibracím venkovní jednotky a umožnit bezpečnou instalaci.
  • Tam, kde odpadní voda nezpůsobí problémy.

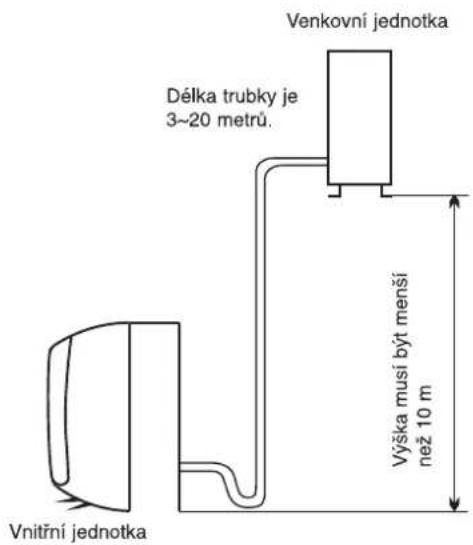

Venkovní jednotka Délka trubky je 3~20 metrů. Výška musí být menší než 10 m Vnitřní jednotka

Model	Standardní délka trubek (m)	Mezní hodnota délky potrubí každé vnitřní jednotky (m)	Mezní hodnota celkové délky potrubí (m)	Mezní hodnota převýšení H (m)	Extra náplň chladiva (g/m)
20K	5+5+5	20	60	10	15 (při celkové délce potrubí nad 15 m)
24K	5+5+5	20	60	10	15 (při celkové délce potrubí nad 20 m)
36K	5+5+5+5	25	60	10	15 (při celkové délce potrubí nad 20 m)

INSTALACE VNITŘNÍ JEDNOTKY

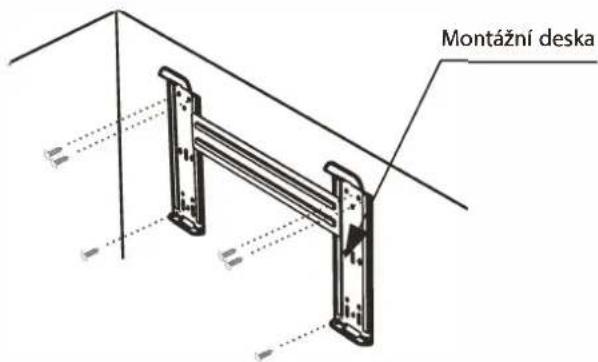

1. Instalace montážní desky

• Zvolte místo k umístění montážní desky v souladu s umístěním vnitřní jednotky a směrem vedení trubky.
• Pomocí vodováhy nebo olovnice udržujte montážní desku ve vodorovné poloze.
• Vyvrtejte ve stěně otvory hloubky 32 mm.
• Do otvorů zasuňte hmoždinky, pak montážní desku upevněte vruty.
• Zkontrolujte, zda je montážní deska správně upevněna.

Montážní deska

POZNÁMKA: Tvar montážní desky může být jiný, ale instalační postup je podobný.

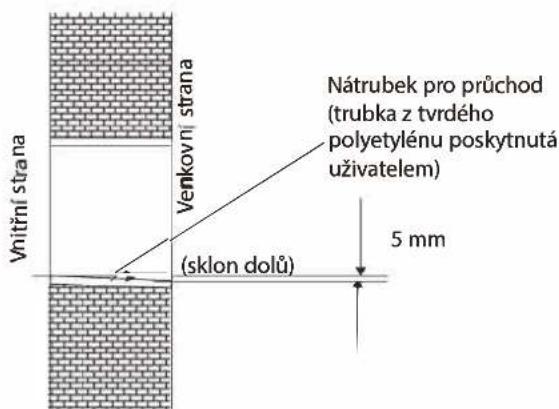

2. Vyvrtejte otvor pro trubku

• Zvolte místo pro otvor trubky v souladu s umístěním montážní desky.
• Vyvrtejte do stěny otvor s průměrem přibližně 70 mm. Otvor by měl směřovat ve venkovním směru mírně dolů.
• Do otvoru ve zdi zasuňte nátrubek, aby zed' zůstala čistá a neporušená.

Vnitřní strana Venkovní strana Nátrubek pro průchod (trubka z tvrdého polyetylénu poskytnutá uživatelem) (sklon dolů) 5 mm

3. Instalace potrubí vnitřní jednotky

- Instalaci trubek (vedení kapaliny a plynu) a elektroinstalaci v průchodu zdí provedte zvenčí nebo zevnitř až po instalaci trubek a po

elektroinstalaci vnitřní jednotky, aby venkovní jednotku bylo možné hned připojit.

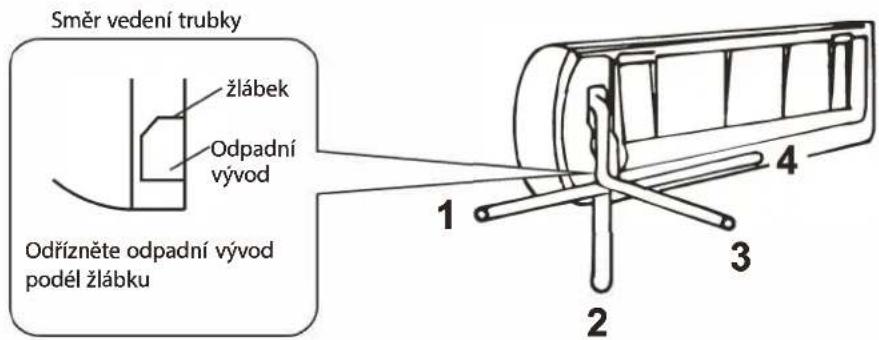

- Podle směru trubky se rozhodněte, zda je třeba vyříznout plastovou výplň (viz obrázek níže).

Směr vedení trubky žlábek Odpadní vývod Odřízněte odpadní vývod podél žlábku 1 2 3 4

POZNÁMKA:

Při vedení trubky ve směru 1, 2 nebo 4 odřízněte ze spodní části vnitřní jednotky odpovídající plastovou výplň.

- Po připojení potrubí požadovaným způsobem připojte vypouštěcí trubku. Pak připojte přívodní kabely. Po připojení obalte spolu trubky, kabely a vypouštěcí hadici tepelnou izolací.

POZNÁMKA: Při instalaci nepřipojujte zdroj napájení.

DŮLEŽITÉ UPOZORNĚNÍ:

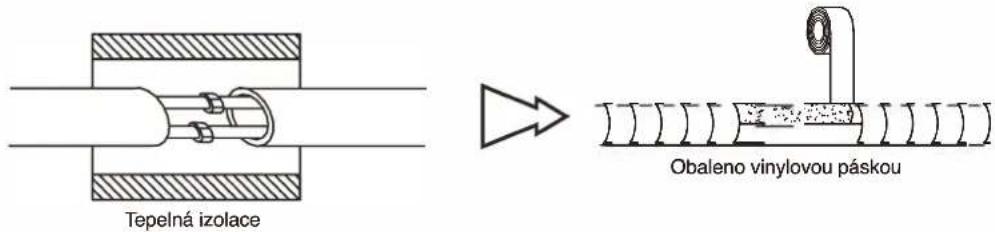

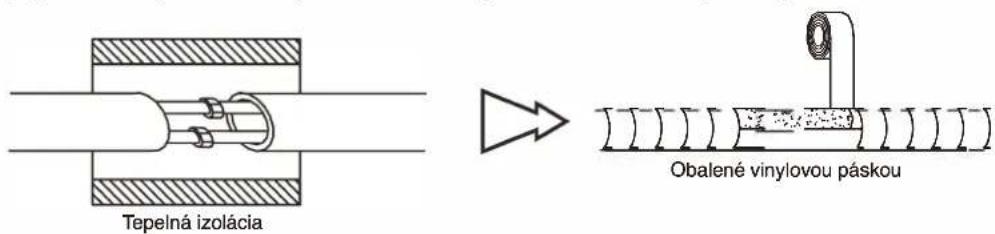

Tepelná izolace trubkových připojení:

Stáhněte trubková připojení tepelně izolačními materiály a pak je obalte vinylovou páskou.

Tepelná izolace Obaleno vinylovou páskou

Tepelná izolace potrubí:

a. Odvodňovací hadici umístěte pod trubky.

b. Izolační materiál: polyetylénová pěna v síle více než 6 mm.

POZNÁMKA: Odvodňovací hadici zajišťuje uživatel.

• Odvodňovací hadice musí kvůli snadnému odtoku směřovat dolů. Odvodňovací trubku nepřehýbejte, nenechávejte ji někde vyčnívat nebo se volně pohybovat a její konec neponořujte do vody. Jestliže je odvodňovací trubka prodloužena odvodňovací hadicí, dbejte na to, aby byla při průchodu vnitřní jednotkou tepelně izolována.
• Jestliže vedení trubek směruje vpravo, trubky, síťové kabely a odvodňovací trubka musí být tepelně izolovány a upevněny na zadní straně jednotky.

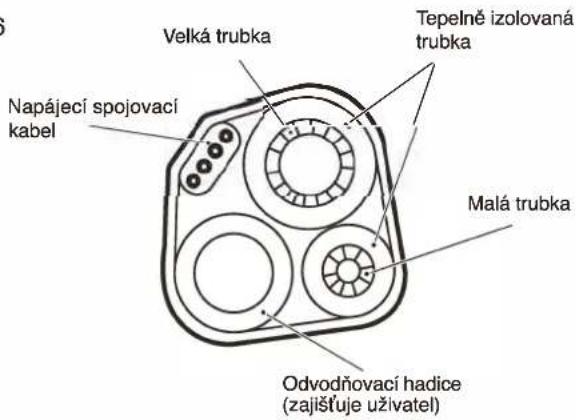

Velká trubka Tapájecí spojovací kabel Tepelně izolovaná trubka Malá trubka Odvodňovací hadice (zajišťuje uživatel)

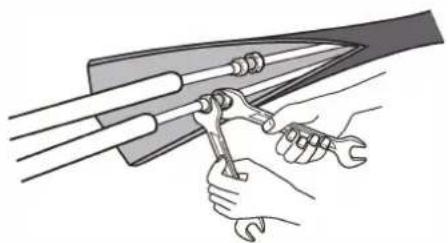

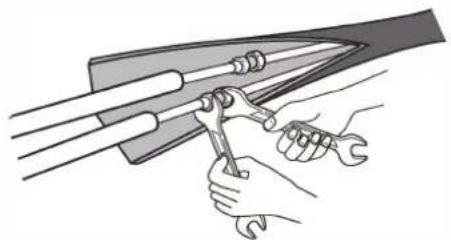

Připojení trubek:

a. Trubky vnitřní jednotky spojte pomocí dvou klíčů. Dbejte na přípustný krouticí moment uvedený níže, aby se trubky, konektory a rozšiřovací matice nezdeformovaly a nepoškodily.

b. Nejprve trubku utáhněte rukama, pak použijte klíče.

1) Otevřete přední panel, uvolněte šroub a sejměte krycí desku.
2) Napájecí propojovací kabel připojte k vnitřní jednotce připojením jednotlivých vodičů ke svorkám na rozvodné desce podle vyobrazení.
3) Napájecí propojovací kabel na rozvodné desce řádně upevněte kabelovou svorkou.
4) Vratte krycí desku na místo a šroub utáhněte.

POZNÁMKA: (podle modelu) Pro připojení ke svorkám vnitřní jednotky je nutné odstranit skřín zařízení.

Napájecí propojovací kabel

Přední panel Svorka (uvnitř) Skříňka ____ Vnitřní jednotka

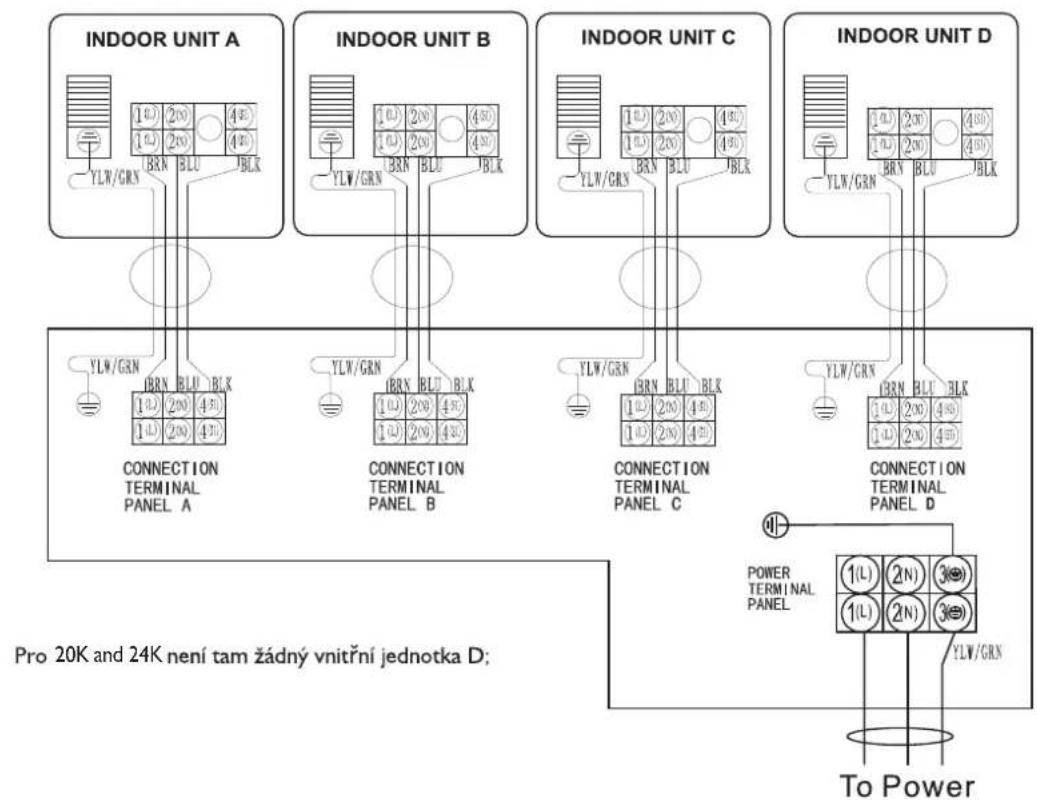

- Venkovní jednotka

1) Uvolněte šroub a sejměte přístupová dvířka jednotky. Vyšroubujte kabelovou svorku, připojte vodiče jednotlivě ke svorkám na rozvodné desce v souladu s připojením vnitřní jednotky.
2) Napájecí propojovací kabel na rozvodné desce řádně upevněte kabelovou svorkou.
3) Nasad'te prístupová dvířka do původní polohy a zajistěte je šroubem.

POZNÁMKA: (podle modelu) Pro připojení ke svorkám vnitřní jednotky je nutné odstranit skřiň zařízení.

Pro 20K and 24K není tam žádný vnitřní jednotka D;

1. Zkontrolujte, zda barva vodičů venkovní jednotky a počet svorek odpovídají barvám a počtu ve vnitřní jednotce.
2. Klimatizační zařízení vyžaduje oddělený přívod proudu. Při zapojování vodičů se říd'te schématem na vnitřní straně přístupových dvířek.
3. Zkontrolujte, zda údaje o kabelech odpovídají uvedené tabulce. Průřez kabelu musí odpovídat normě 245 IEC 57.
4. Zkontrolujte vodiče a přesvědčte se, že jsou za připojením kabelu pevně uchyceny. Kabel musí být pevně uchycen kabelovou svorkou.
5. Ve vlhkém nebo mokrém prostředí je nutné zařadit ochranný jistič.

Specifikace kabelů

Model	Napájecí kabel (venkovní)	Napájecí spojovací kabel	Napájecí zdroj (Pozn.)
20K	H05RN-F,3G 2.5mm ^2	H07RN-F, 4G 0.75mm ^2	K venkovní jednotce
24K	H05RN-F,3G 4.0mm ^2	H07RN-F, 4G 0.75mm ^2	K venkovní jednotce
36K	H05RN-F,3G 4.0mm ^2	H07RN-F, 4G 0.75mm ^2	K venkovní jednotce

1. Instalace odvodňovací výpusti a odvodňovací hadice

V režimu vytápění odtéká z venkovní jednotky kondenzát. Instalujte odvodňovací výpust' a hadici na kondenzovanou vodu k usměrnění odtoku, abyste nerušili sousedy a chránili životní prostředí. K nosnému rámu venkovní jednotky připevněte odvodňovací výpust', a pak podle obrázku vpravo připojte k výpustí odvodňovací hadici.

2. Instalace a upevnění venkovní jednotky

Šrouby a matkami ji upevněte vodorovně na rovný a pevný podklad. Jestliže ji instalujete na zed' nebo střechu, dbejte na dobré upevnění držáku, aby jednotka byla stabilní i při velkých vibracích nebo silném větru.

3. Připojení trubek venkovní jednotky

• Odstraňte uzávěry dvoucestného a třícestného ventilu.
• Připojte trubky odděleně k dvoucestnému a třícestnému ventilu a dodržte přitom požadovaný kroutící moment.

4. Připojení kabelu venkovní jednotky (viz předchozí stránka)

Nosný rám Vypouštěcí otvor Odyodňovací hadice (zajišťuje uživatel)

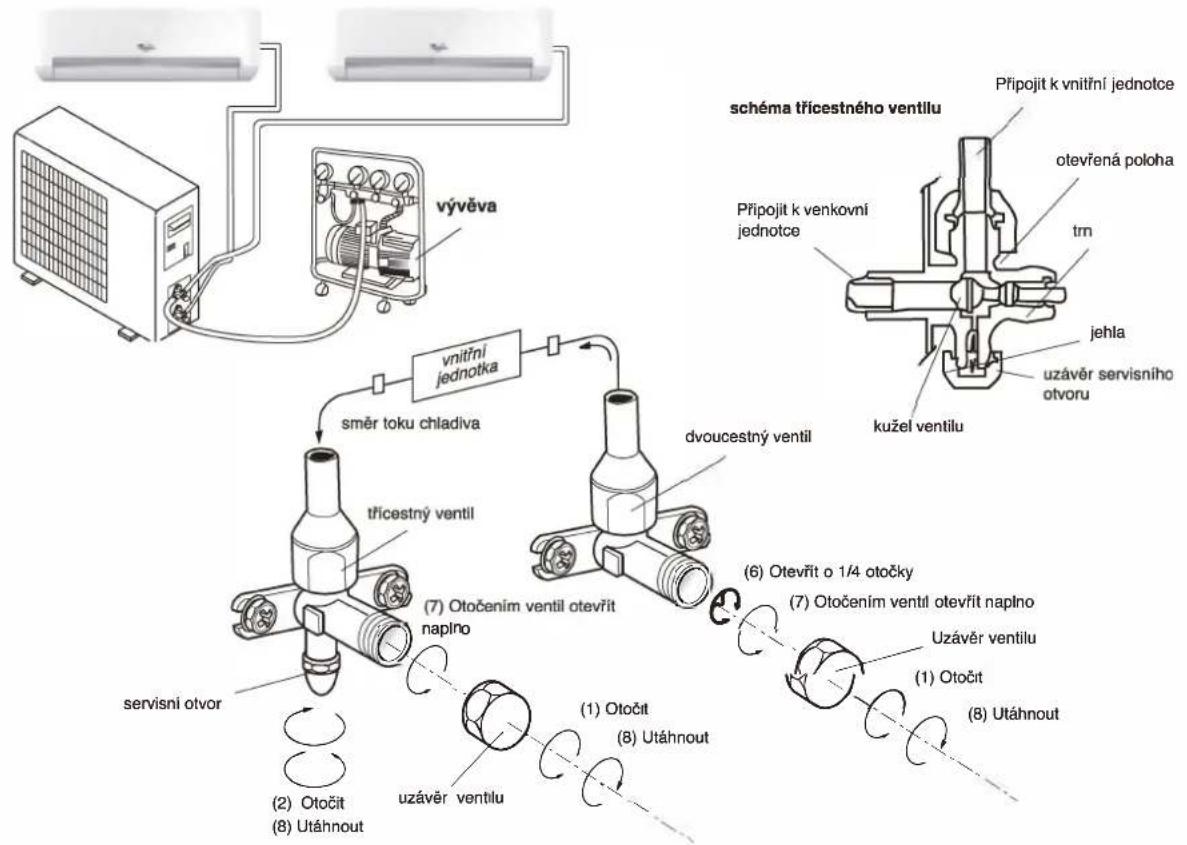

ODVZDUŠNĚNÍ

Vlhký vzduch, který zůstane v okruhu s chladivem, může způsobit poruchu kompresoru. Po propojení vnitřní a venkovní jednotky vysajte vzduch a vlhkost z okruhu s chladivem pomocí vývěvy, viz níže.

Poznámka: Z důvodu ochrany životního prostředí a vysokého tlaku v systému nevypouštějte chladivo přímo do ovzduší.

Jak odvzdušnit vzduchové trubky:

1. Odšroubujte a sejměte uzávěry dvoucestných a třícestných ventilů.
2. Odšroubujte a sejměte uzávěr servisního ventilu.
3. Připojte hadici vývěvy k servisnímu ventilu.
4. Vývěvu spustte na 10-15 minut, až dosáhne absolutní vakuum hodnoty 10 mm Hg.
5. Ještě za chodu vývěvy uzavřete nízkotlaký kohout na rozvodu vývěvy. Pak vývěvu vypněte.
6. Otevřete dvoucestný ventil o 1/4 otočky a po 10 vteřinách ho zavřete. Mýdlovou vodou nebo elektronickým detektorem netěsností zkontrolujte těsnost všech spojů.
7. Otočte vřeteny dvoucestných a třícestných ventilů. Odpojte hadici vývěvy.
8. Všechny uzávěry ventilů našroubujte na původní místa a utáhněte.

SERVIS

Než zavoláte do střediska péče o zákazníky:

1. Ověřte si, zda nemůžete vyřešit problémy sami pomocí bodů uvedených v "Jak odstranit závadu".
2. Vypněte a opět zapněte zařízení, abyste zjistili, zda porucha stále trvá.

Projevuje-li se závada i po provedení výše uvedených úkonů, zavolejte do střediska péče o zákazníky.

Uved'te prosím:

• stručný popis poruchy;
• přesný model klimatizace;
• servisní číslo (číslo uvedené za slovem "Service" na servisním štítku umístěném na boční nebo spodní straně vnitřní jednotky). Servisní číslo je uvedeno také na záručním listu;
  • svoji úplnou adresu;
• své telefonní číslo.

Jestliže je nutná oprava, obraťte se na středisko péče o zákazníky (abyste měli jistotu, že budou použity originální náhradní díly a že oprava bude provedena správně).

Budete muset predložit originál faktury. Jestliže nebudete postupovat podle těchto pokynů, můžete ohrozit bezpečnost a kvalitu zařízení.

SERVICE

0000 000 00000

PRED ZAČATÍM POUŽIVANIA SPOTREBIČA

- Pri vyťahovaní zástrčky zo zásuvky elektrickej siete netťahajte za napájací kábel. Napájací elektrický kábel nezalamujte ani nekrúťte a uistite sa, že nie je poškodený.

1. Oprava iskrovo bezpečných komponentov

- Valce musia stát rovno.

- Po skončení naplňania systém označte (ak ešte nie je označený).

Skúška tesnosti systému sa vykoná po skončení naplňania ale pred spustením.

b. Systém elektricky izolujte.

c. Predtým, než začnete postup, dbajte, aby:

d. Ak je to možné, vypumpujte chladiaci systém.

e. Ak vákuum nie je možné, urobte

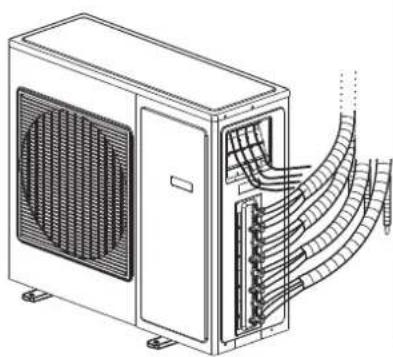

Interiérová jednotka Vonkajšia jednotka

Interiérová jednotka

1. Prívod vzduchu
2. Predný panel
3. Panel s displejom
4. Výstup vzduchu
5. Elektrická skrinka
6. Tlačidlo na resetovanie filtra
7. Vertikálne nastavitelné lopatky
8. Vodorovne nastavitelné lopatky
9. Vzduchový filter
   1 0. Dialkový ovládač
10. Vypínač

1. Prívod vzduchu
2. Rúrky a elektrický napájací kábel
3. Odtoková hadica

Pri zobrazení „FC“ upozorňuje na potrebu vyčistenia filtra.

Indikátor časomera (3)

Stlačením tohto tlačidla sa spotrebič zapína a/alebo vypína.

Indikátor spánkového režimu Sleep 1 (počet indikátorov závisí od modelu)

Indikátor spánkového režimu Sleep 2 (počet indikátorov závisí od modelu)

Indikátor spánkového režimu Sleep 3 (počet indikátorov závisí od modelu)

Indikátor spánkového režimu Sleep 4 (počet indikátorov závisí od modelu)

Indikátor Around U

Indikátor Jet

Prenos signálu

8:88 Displej nastavenia času

Vyberte kryt batérií v smere šípky. Kladný pól batérie prstami jemne zatlačte a vytiahnite batérie z priestoru pre batérie. Deti nesmú vyberat' batérie z dialkového ovládača, aby sa vylúčilo nebezpečenstvo, že batérie prehltnú.

Likvidácia batérií

• Pri výmene batérií nepoužívajte spoločne nové a staré batérie ani rôzne druhy batérií, pretože by to mohlo spôsobit' poruchu dialkového ovládača.
• Ak viete, že dialkový ovládač nebudete dlhšie používať, batérie vyberte, aby z nich neunikla kyselina a nevytiekla do dialkového ovládača.
• Dialkový ovládač používajte v účinnej vzdialenosti. Dodržiavajte vzdialenost dialkového ovládača aspoň 1 meter od televízora alebo Hi-Fi zariadenia.
• Ak by dialkový ovládač nefungoval správne, batérie vyberte a vložte ich spät' po 30 sekundách. Ak by napriek tomu ovládač nefungoval, vložte nové batérie.
• Aby ste mohli spotrebič ovládat dialkovým ovládačom, nasmerujte dialkový ovládač na prijímač signálu na interiérovej jednotke, aby bola zaručená citlivosť príjmu.
• Pri vyslaní signálu z dialkového ovládača bude 1 sekundu blikať symbol 🌐 Po prijatí správy vydá spotrebič zvukový signál.
• Dialkový ovládač ovláda klimatizačné zariadenie do vzdialenosti 7 m.
• Po každej výmene batérií v dialkovom ovládači sa dialkový ovládač nastaví do režimu tepelného čerpadla.

Každým stlačením sa nastavená teplota zvýši o 1 °C

Každým stlačením sa nastavená teplota zníži o 1 °C

Rozsah dostupného nastavenia teploty
*VYKUROVANIE, CHLADENIE	18°C ~ 32°C
ODVLHČOVANIE	+/- 7°C
IBA VENTILÁTOR	nedá sa nastavit'

Preklápanie prúdu vzduchu

SLEEP pre starších (režim 2)

Nastavená teplota sa udrží nemenná.

Poznámka: Ak do 10 sekúnd od stlačenia tlačidla TIMER ON/CLOCK (Zapnutie časomera/hodiny) neuvidíte čas, dialkový ovládač automaticky ukončí režim TIMER ON (Zapnutie časomera).

II) Kedsa na displeji zobrazí požadovaný čas, stlačte tlačidlo TIMER ON/CLOCK (Zapnutie časomera/hodiny), čím ho potvrdíte.

Začujete pípnutie.

"ON" prestane blikat'.

Ak stlačíte toto tlačidlo, na displeji dialkového ovládača sa zobrazíí

Zmeňte režim alebo stlačte tlačidlo úsporného režimu, aby ste túto funkciu zrušili.

Poznámka: V tomto režime sa rýchlost'ventilátora a teplota nedá nastavovat'.

• Zápnite spotrebi č: ked' je jednotká vypnutá, stláčte toto tláčidlo, bude prácovát' v režime pred vypnutím jednotky. (Pri prvom spustení po inš tálácii je štándárdné nástávenie v režime chládeniá pri 18 °C, automátický ventilátor.)
• Vypnutie spotrebiča: ked' je jednotka zapnutá, stlačte toto tlačidlo a jednotka prestane pracovat'.

vypínač ON/OFF (Zap./Vyp.)

OCHRANA

Ak teplota interiérového výmenníka tepla klesne na

Interferencie režimu

1. Odpojte elektrické napájanie

Pred odpojením elektrického napájania najprv spotrebič vypnite.

1. Odpojte elektrické napájanie

Pred odpojením elektrického napájania najprv spotrebič vypnite.

2. Vyberte vzduchový filter (Obr. C).

1. Otvorte predný panel.
2. Opatrne stlačte držadlo filtra.
3. Vysuňte filter.

Po čistení ho nechajte vysušit.

Typ	Model	Požadovaná kapacita vzduchového spínača
Split Inverter	20K 30A
	24K 30A
	36K 40A

Montážna doska

Priechodka v otvore steny (tvrdá polyetylénová rúrka pripravená používatelom) 5 mm (naklonenie nadol) Interiér Vonku

- Rúrky (pre kvapalinu a plyn) a káble prevlečte cez otvor v stene zvonku alebo ich po ukončení zapojení rúrok a kábla k interiérovej

jednotke upevnite zvnútra, aby sa dali pripojit k vonkajšej jednotke.

- Po požadovanom zapojení rúrky nainštalujte odtokovú hadičku. Potom pripojte napájací elektrický kábel. Po zapojení obalte rúrky, kábel a odtokovú hadičku spolu tepelne izolačným materiálom.

POZNÁMKA: Počas inštalácie nezapájajte elektrická napájací kábel do siete.

DÔLEŽITÉ:

Potrubné spoje obalte tepelnoizolačnými materiálmi a potom ich obalte vinylovou páskou.

Tepelná izolácia Obalené vinylovou páskou

POZNÁMKA: Odtokovú hadicu pripraví používatel.

Velká rúrka Tepelne izolovaná hadica Prívodný elektrický kábel Malá rúrka Odtoková hadica (pripraví používatel)

• Interiérová jednotka

Prívodný elektrický kábel

POZNÁMKA: (v závislosti od modelu) Pri pripojení svorky interiérovej jednotky treba vybrat' skrinku.

Model	Prípojný elektrický kábel (vonkajšia jednotka)	Prívodný elektrický kábel	Hlavné siet'ové napájanie (Poznámka)
20K	H05RN-F,3G 2.5mm ^2	H07RN-F, 4G 0.75mm ^2	K vonkajšej jednotke
24K	H05RN-F,3G 4.0mm ^2	H07RN-F, 4G 0.75mm ^2	K vonkajšej jednotke
36K	H05RN-F,3G 4.0mm ^2	H07RN-F, 4G 0.75mm ^2	K vonkajšej jednotke

INŠTALÁCIA EXTERIÉROVEJ JEDNOTKY

Šasi - rám Odtokový kanálik Odtoková hadica (pripraví použivatel)

ČISTENIE VZDUCHU
