NÁVOD K OBSLUZE BC40MSTF2205SS Be Cool

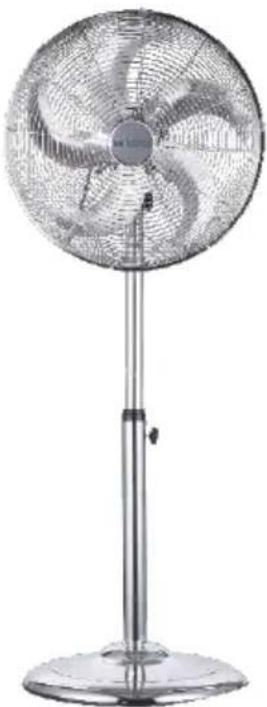

Podstavcový ventilátor

Aktuální návod k obsluze a další jazyky

Stáhněte si nejnovější návod k obsluze v různých jazycích prostřednictvím odkazu www.becool.at/downloads_nebo naskenujte zobrazený QR kód. Postupujte podle pokynů na webové stránce.

Ventilátor je určen výhradně pro větrání suchých místností. Je určen pouze pro soukromé použití a není vhodný pro komerční použití.

BE COOL

Ventilátor používejte pouze způsobem popsaným v tomto návodu k obsluze.

1. Spotřebič používejte pouze v souladu s pokyny uvedenými v návodu k obsluze. Jakékoli jiné použití, které není doporučeno výrobcem, může vést k požáru, úrazu elektrickým proudem nebo zranění osob.
2. Vyjměte obal a zkontrolujte, zda není jednotka poškozena. V případě pochybností jednotku nepoužívejte a obrat'te se na servisní středisko nebo na svého prodejce.
3. Zabraňte dětem v přístupu k obalovým materiálům. Při požití hrozí nebezpečí udušení!
4. Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem nebo autorizovaným servisním střediskem, aby se předešlo všem možným rizikům.
5. Před připojením spotřebiče k elektrické síti zkontrolujte, zda typ proudu a sít'ové napětí odpovídají údajům na typovém štítku spotřebiče.
6. Elektrická zásuvka, do které přístroj připojíte, nesmí být vadná nebo uvolněná a musí být vhodná pro požadované proudové zatížení a především spolehlivě uzemněná.
7. Nepoužívejte prodlužovací kabel, protože by se mohl přehřát a způsobit požár.
8. Je zakázáno jakkoli upravovat nebo měnit vlastnosti tohoto spotřebiče a používat pouze náhradní díly a příslušenství doporučené výrobcem (v opačném případě zaniká záruka a nárok na záruku).

BE COOL

1. Pokud má přístroj závadu, vypněte jej a kontaktujte prodejce nebo zákaznickou linku.
2. Vždy a pouze v případě oprav spotřebiče, síťové zástrčky nebo kabelu se obracejte na servisní střediska autorizovaná výrobcem. Servisní střediska naleznete na internetové adrese www.becool.at.
3. Děti mladší 8 let a osoby se sníženými fyzickými, duševními, smyslovými nebo duchovními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí by neměly tento spotřebič používat, pokud jim nebyl poskytnut dohled nebo nebyly poučeny o bezpečném používání spotřebiče a pokud nerozumí souvisejícím nebezpečím.
4. Nepoužívejte přístroj bez dozoru. Pokud opustíte místnost, vždy přístroj vypněte.
5. Děti si se spotřebičem nesmí hrát.
6. Sít'ový kabel nekrut'te ani neohýbejte.
7. Nepoužívejte spotřebič s mokrýma rukama.
8. Přístroj nepoužívejte ve venkovním prostředí.
9. Přístroj nikdy nepoužívejte v místnostech, kde se vyskytuje plyn, olej nebo síra.
10. Přístroj nepoužívejte v blízkosti vody nebo vysoké vlhkosti, např. ve vlhkých sklepích, v blízkosti bazénů, van nebo sprch. Dbejte na to, aby se do přístroje nedostala voda.
11. Na přístroj nepokládejte žádné předměty.
12. Umístěte jednotku na stabilní a rovný povrch.
13. Přístroj nikdy nezakrývejte.

BE COOL

1. Nikdy nevkládejte do přístroje prsty, pera ani jiné předměty a dbejte na to, aby nebyl zablokován přívod a odvod vzduchu.
2. Před odpojením spotřebiče od elektrické sítě jej vždy vypněte.
3. Při odpojování spotřebiče od elektrické sítě netahejte za síťový kabel. Pro odpojení síťového kabelu vždy zatáhněte za zástrčku.
4. Abyste předešli úrazu elektrickým proudem, nemanipulujte se zástrčkou mokrýma rukama.
5. Odpojte spotřebič od sítě, pokud jej nepoužíváte, před čištěním, při potřebě údržby nebo při prénášení z jednoho místa na druhé.
6. Udržujte jednotku v dobrém stavu údržbou a čištěním. V případě jakýchkoli dotazů ohledně údržby se můžete obrátit na zákaznickou linku/servisní středisko autorizované výrobcem.
7. Pokud spotřebič nepoužíváte, skladujte jej na bezpečném a suchém místě mimo dosah dětí.

BE COOL

Recyklace, likvidace, prohlášení o shodě

	RECYKLACEObalové materiály lze recyklovat. Proto se doporučuje vyhazovat je do tříděného odpadu.
	DISPOZICESymbol "přeškrtnuté popelnice" vyžaduje oddělenou likvidaci odpadních elektrických a elektronických zařízení (OEEZ).Elektrická a elektronická zařízení mohou obsahovat nebezpečné a pro životní prostředí nebezpečné látky.Nevyhazujte je proto do netříděného zbytkového odpadu, ale na určeném sběrném místě pro odpadní elektrická a elektronická zařízení. Tím přispějete k ochraně zdrojů a životního prostředí.Další informace získáte u svého prodejce nebo na místních úřadech. Směrnice 2012/19/EU
	PROHLÁŠENÍ O SHODĚTímto potvrzujeme, že tento článek je v souladu se základními požadavky, nařízeními a směrnicemi EU. Podrobné prohlášení o shodě si můžete kdykoli prohlédnout pod následujícím odkazem:https://www.schuss-home.at/downloads

S výjimkou chyb a technických úprav.

BE COOL

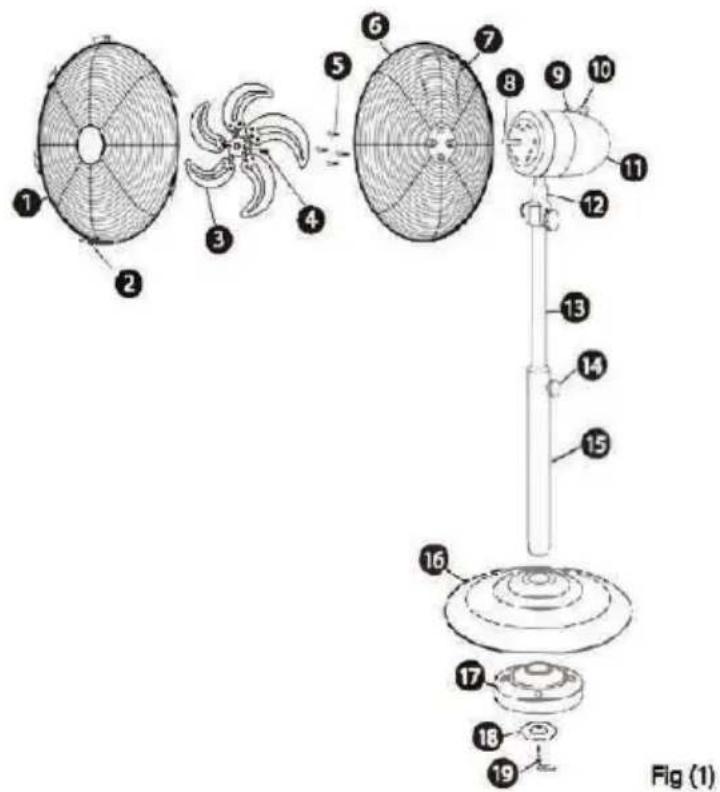

POPIS

1. Přední ochranná mřížka
2. Pojistný šroub
3. Lopatky ventilátoru
4. Šroub pro lopatku ventilátoru
5. Pojistný šroub pro
6. Zadní ochranná mřížka
7. Rukojet'
8. Hřídel motoru
9. Regulátor otáček
10. Tlačítko oscilace
11. Skřín motoru
12. Hlava ventilátoru
13. Teleskopická tyč
14. Výškově nastavitelný Nastavovací knoflík
15. Stojanové potrubí
16. Kulatá základna
17. Hmotnost stojanu
18. Podložka
19. Zajišťovací páka

POZOR! Během instalace ventilátoru by měl být ventilátor vždy vypnutý a nepřipojený k elektrické síti.

MONTÁŽNÍ TELESKOPICKÝ DRŽÁK PRUTŮ SE STOJÁNKEM

BE COOL

• Otočte zajišťovací páčku (19) ze základny stojanu (15).
- Nasad'te spodní konec stojanové trubky na kulatou základnu (16). Umístěte závaží (17) pod kulatou základnu a spojte všechny části podložkou (18) a zajišťovací páčkou (19).
• Ujistěte se, že jsou všechny díly navzájem pevně spojeny.
- Uvolněte výškově nastavitelný knoflík (14) a nastavte teleskopickou tyč (13). Vytáhněte teleskopickou tyč (13) maximálně na doraz a utáhněte výškově nastavitelný seřizovací knoflík (14).

POZOR:

Před zahájením montáže motoru musí být výškově nastavitelný knoflík (14) zcela upevněn.

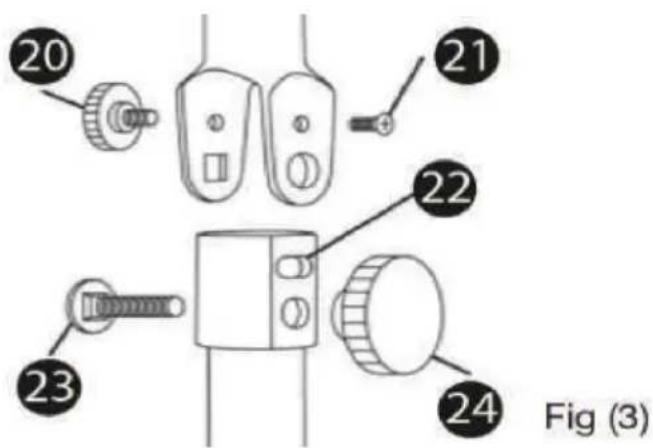

MONTÁŽNÍ KRYT MOTORU S TELESKOPICKÝM DRŽÁKEM PRUTU

1. Pojistná matice pro seřizovací šroub
2. Nastavovací šroub
3. Držák
4. Upevňovací šroub
5. Pojistná matice pro upevňovací šroub

20 21 22 23 24 Fig (3)

- Nasad'te kryt motoru (11) na horní konec teleskopické tyče (13) a zajistěte kryt motoru k teleskopické tyči pomocí upevňovacího šroubu (23) a pojistné matice (24) a pomocí seřizovacího šroubu (21) a pojistné matice seřizovacího šroubu (20).

BE COOL

- Polohu hlavy ventilátoru lze změnit sejmutím pojistné matice seřizovacího šroubu (20) a jeho opětovným upevněním.

- Zkontrolujte pevné a správné upevnění.

MONTÁŽ HLAVY VENTILÁTORU

Před zahájením montáže zkontrolujte, zda je na hřídeli motoru (8) ochranná plastová objímka. Pokud tam je, odstraňte ji vytažením dopředu.

Šroubovákem povolte čtyři šrouby z přední strany krytu motoru (11). Obrázek (2). Nasad'te zadní kryt (6) na hřídel motoru (8) a připevněte zadní kryt k motoru čtyřmi šrouby. Ujistěte se, že zadní kryt pevně sedí na skříni motoru a že rukojeť (7) je nahoře.

- Povolte šroub lopatky ventilátoru (4) na lopatce ventilátoru (3). Nasad'te lopatku ventilátoru na hřídel motoru (8) objímkou hřídele směrem k motoru.

- Vyrovnejte zajišťovací šroub s plochou drážkou na hřídeli motoru a utáhněte jej šroubovákem.

• Zkontrolujte, zda je lopatka ventilátoru (3) připevněna k hřídeli motoru (8).

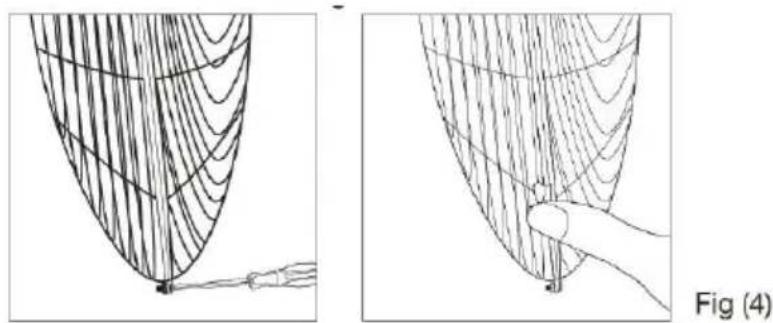

- Odstraňte malý zajišťovací šroub z přední ochranné mřížky. Otevřete svorky přední ochranné mřížky (1) a vložte přední ochrannou mřížku (1) do držáku zadní ochranné mřížky (6).

- Namontujte přední ochrannou mřížku (1) na zadní mřížku (6) a obě mřížky upevněte pomocí klapek. K upevnění šroubu a matice použijte šroubovák. Viz obrázek. Obr. obrázek (4)

Teprve po kompletní montáži smí být ventilátor připojen k elektrické síti.

• Ventilátor umístěte na stabilní, rovný a suchý povrch s pevným a bezpečným stojanem.
  • Zkontrolujte, zda je ventilátor vypnutý.
• Zasuňte zástrčku ventilátoru do vhodné zásuvky. Ventilátor je připraven k provozu.
• Požadovanou úroveň otáček lze zvolit nastavením regulátoru otáček (9):

0 OFF
I Nízká rychlost
II Střední rychlost
III Vysoká rychlost

OSCILACE

Stisknutím a vytažením oscilačního tlačítka (10) můžete zapnout a vypnout funkci oscilace.

PŘIZPŮSOBENÍ

Upozornění: Při tomto nastavení by měl být ventilátor vždy vypnutý a odpojený od elektrické sítě:

• Chcete-li nastavit úhel hlavy ventilátoru, povolte pojistnou matici seřizovacího šroubu (20) a posuňte hlavu ventilátoru do požadovaného úhlu. Pevně utáhněte knoflík, aby byl zafixován na místě.
  • Výšku ventilátoru lze nastavit povolením nastavovacího knoflíku (14), opatrným zvednutím nebo spuštěním ventilátoru a pevným dotažením nastavovacího knoflíku.

BE COOL

VYPÍNAČ VENTILÁTORU

- Ventilátor je připojen k elektrické síti a připraven k provozu, dokud je zapojen do zásuvky.

- Chcete-li ventilátor zcela vypnout, otočte otočným knoflíkem do polohy "0" (vypnuto) a vytáhněte síťovou zástrčku ze zásuvky.

- Pokud ventilátor nepoužíváte, vždy odpojte síťovou zástrčku ze zásuvky.

ČIŠTĚNÍ A SKLADOVÁNÍ

• Přístroj pravidelně čistěte.

- Před čištěním vypněte spotřebič a odpojte ventilátor od elektrické zásuvky. Nikdy nečistěte spotřebič, pokud je stále připojen.

- Neponořujte přístroj, síťový kabel, zástrčku ani části ventilátoru do vody nebo jiné kapaliny a nelijte na ventilátor vodu ani jinou kapalinu. Nestříkejte na ventilátor kapaliny!

- Nedovolte, aby se do krytu motoru dostala voda nebo jiná kapalina. Nebezpečí ohrožení života!

• K odstranění prachu a žmolků použijte suchý, měkký hadřík.

- Udržujte větrací otvory na zadní straně krytu motoru bez prachu a žmolků.

- Na žádnou část spotřebiče nepoužívejte čisticí prostředky, abrazivní čisticí prášky nebo leštidla, protože by mohly poškodit povrchovou úpravu.

- Pokud přístroj nepoužíváte, měli byste ventilátor chránit před přebytečným prachem a nečistotami.

BE COOL

Technické informace
Jmenovité napětí	220 - 240 V
Frekvence	50 Hz
Jmenovitý příkon	50 W
Hladina zvuku	57,3 dB(A)
Rozměry	450 x 400 x 1200 mm
Hmotnost	6,1 kg
Požadavky na informace podle nařízení EU (VO) 206/2012
Číslo	BC40MSTF2205SS
Jmenovité napětí	220 – 240 V
Třída ochrany	I
Spotřeba energie ve vypnutém stavu (POFF)	0 W
Sezónní spotřeba elektrické energie (Q)	12,51 kWh/a
Označení	Symbol	Hodnota	Jednotka
Maximální objemový průtok	F	59,50	m3/min
Příkon ventilátoru	P	39,1	W
Servo poměr	SV	1,52	(m3/min)/W
Příkon v pohotovostním režimu	PSB	0	W
Hladina akustického výkonu ventilátoru	LWA	63,7	dB(A)
Maximální rychlost vzduchu	c	3,54	m/s
Měřicí norma pro stanovení poměru výkonu a akustické intenzity ( )	IEC 60879:2019
Kontaktní adresy pro další informace a servisní linky:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 VídeňTel: [phone] - 0www.becool.atFB-číslo: 236974 t / FB-soud: Vídeň

BE COOL

ZÁRUKA

S tímto kvalitním výrobkem od společnosti BE COOL jste se rozhodli pro inovaci, trvanlivost a spolehlivost.

Na tento spotřebič BE COOL poskytujeme záruku 2 roky od data zakoupení platnou v Rakousku!

Pokud by v rozporu s očekáváním bylo během tohoto období přesto nutné provést na vašem zařízení servisní práce, zaručujeme tímto bezplatnou opravu zařízení (náhradní díly a práce) nebo (podle uvážení společnosti Schuss) výměnu výrobku. Pokud by oprava ani výměna nebyla z ekonomických důvodů možná, vyhrazujeme si právo vystavit dobropis v aktuální hodnotě.

V případě klimatizačních jednotek se nejprve obraťte na zákaznickou linku (viz nálepka na jednotce nebo titulní strana návodu k obsluze), v případě ventilátorů se obraťte na svého specializovaného prodejce nebo přímo na nás. Rádi bychom upozornili, že oprava, která nebyla provedena autorizovaným smluvním servisem v Rakousku, okamžitě ukončí platnost této záruky.

Tato záruka se nevztahuje na:

• Oprava nebo výměna dílů v důsledku běžného opotřebení
• Poškození v důsledku nedodržení návodu k obsluze
• Zařízení, která se používají - i jen částečně - ke komerčním účelům. zařízení mechanicky poškozené vnějšími vlivy (pád, náraz, rozbití, nesprávné použití atd.), jakož i opotřebení estetické povahy.
• Zařízení, se kterým bylo nesprávně manipulováno.
  • Jednotky, které nebyly otevřeny naším autorizovaným servisem.
  • Nesplněná očekávání spotřebitelů.
• Škody způsobené vyšší mocí, vodou, bleskem, přepětím. Jednotky, u nichž bylo typové označení a/nebo výrobní číslo na jednotce změněno, vymazáno, nečitelné nebo odstraněno.
• Služby mimo naše autorizované servisy, náklady na dopravu do autorizovaného servisu nebo k nám a zpět a související rizika.

Výslovně upozorňujeme, že v záruční době bude v případě provozních chyb nebo v případě, že nebyla zjištěna žádná chyba, účtován paušál ve výši 60,- € (indexovaný základ CPI 2010, červen 2015).

Poskytnutí záručního servisu (oprava nebo výměna spotřebiče) neprodlužuje absolutní záruční dobu 2 let od data nákupu. Dvouletá záruka je platná pouze po předložení dokladu o koupi (musí obsahovat jméno a adresu prodejce a úplné označení přístroje) a příslušného záručního listu, na kterém musí být uveden typ přístroje a výrobní číslo (viditelné na krabici a na zadní nebo spodní straně přístroje)! Bez záručního listu platí pouze zákonná záruka! Výslovně upozorňujeme, že práva ze zákonné záruky nejsou touto zárukou dotčena a zůstávají zachována.

Společnost Schuss Home Electronic GmbH a její zástupci odpovídají za škody pouze v případě hrubé nedbalosti nebo úmyslu. Odpovědnost za ušlý zisk, očekávané, ale neuskutečněné úspory, následné škody a škody z nároků třetích osob je v každém případě vyloučena. Z odpovědnosti za škodu jsou vždy vyloučeny škody na zaznamenaných datech nebo na nich.

Blahopřejeme vám k výběru. Doufáme, že si svůj spotřebič BE COOL užijete!

ADRESA

Schuss Home Electronic GmbH

A-1140 Vídeň, Scheringgasse 3

Tel.: [phone]

Typové označení: ......

Sériové číslo: ....

V případě reklamace musí být tento záruční list předán spolu s přístrojem autorizovanému servisu nebo prodejci, u kterého jste přístroj zakoupili!
