NÁVOD K OBSLUZE BRE 8-4 INOX Set Flex

Symboly na nářadí 236

Pro Vaši bezpečnost 236

Hlučnost a vibrace 241

Technické údaje 242

Na první pohled 243

Návod k použití 244

Údržba a ošetřování ..... 249

Pokyny pro likvidaci ..... 250

Prohlášení o shodě (€....250

Vyloučení odpovědnosti ..... 250

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ

Označuje aplikační tipy a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranné brýle!

Třída ochrany II (zcela izolováno)

Pokyn pro likvidaci starého nářadí (viz stránku 250)!

Pro Vaši bezpečnost

VAROVÁNÍ!

Před použitím úhlové brusky si přečtěte:

– předložený návod k obsluze,
- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),
– pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Tato úhlová bruska je konstruována podle současného stavu techniky a uznávaných bezpečnostně-technických pravidel.

Pří jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot.

Používejte úhlovou brusku pouze

– pro stanovené použití,
– v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Hnací jednotka BME 8-4 je určená výhradně pro použití jako pohon pro dále popsané nástavce.

Se saténovacím nástavcem BSE 8-4 5 0 je elektrické nářadí určené

– pro živnostenské použití v průmyslu a řemeslné živnosti,
– k opracování povrchů, jako např. saténování, tvarování, leštění, kartáčování, hlazení, odrezování nebo odhrotování oceli, ušlechtilé oceli nebo neželezných kovů,
– k použití s nástroji, které jsou pro tento stroj nabízené výrobcem.

Opracování dřevěných povrchů není přípustné.

S nástavcem pro pásové broušení BRE 8-4 je elektrické nářadí určené

– pro živnostenské použití v průmyslu a řemeslné živnosti,
– pro dokončovací práce na trubkách z ušlechtilé oceli, zaoblených dílech zábradlí,
– k broušení zaoblených tyčových profilů a rovněž trubek všeobecně,
– k nasazení s brusnými pásy a příslušenstvím, které jsou uvedené v tomto návodu nebo doporučeny výrobcem.

S pásovým pilovacím nástavcem FBE 8-4 je elektrické nářadí určené

– pro živnostenské použití v průmyslu a řemeslné živnosti,
– k broušení a leštění kovových povrchů na špatně přístupných místech,
– k nasazení s brusnými pásy a příslušenstvím, které jsou uvedené v tomto návodu nebo doporučeny výrobcem.

Bezpečnostní upozornění pro elektrické nářadí se saténovacím nástavcem

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

Společné bezpečnostní pokyny k leštění a k pracím s drátěným kartáčem

■ Toto elektrické nářadí používejte jako leštičku a k pracím s drátěným kartáčem. Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím.
Nebudete-li následující pokyny dodržovat, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.
■ Toto elektrické nářadí není vhodné k broušení a dělení.
Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.
■ Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadí.

Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.

■ Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět.

■ Vnější průměr a tloušt'ka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.

■ Nasazovací nástroje se závitovou vložkou musejí přesně lícovat na závit brusného vřetene. U nasazovacích nástrojů, jež jsou montované prostřednictvím příruby, musí průměr otvoru nasazovacího nástroje lícovat na upínací průměr příruby.

Vložné nástroje, které se přesně nehodí na brusné vřeteno elektrického nářadí, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.

■ Nepoužívejte žádné poškozené vložné nástroje. Zkontrolujte před každým použitím nasazovací nástroje jako brusné kotouče na odštěpky a trhliny, brusné talíře na trhliny, otěr nebo silné opotřebení, drátěné kartáče na uvolněné nebo zlomené dráty. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj. Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami.

Poškozené vložné nástroje většinou v této testovací době prasknou.

■ Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu.

Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.

■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti.
Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky.
Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přímou pracovní oblast.
■ Elektrické nářadí držte za izolované úchopové plochy, protože brusná plocha může zasáhnout vlastní připojovací kabel. Poškození kabelu pod napětím může uvést pod napětí také kovové součásti nářadí a vést k úrazu elektrickým proudem.

- Ved'te sít'ový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů. Ztratíte-li kontrolu nad nářadím, může dojít k prořiznutí nebo zachycení sít'ového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.

■ Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj.

Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.

■ Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte.

Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.

■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí.

Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.

■ Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů.

Tyto materiály mohou jiskry zapálit.

■ Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky.
■ Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd.

Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje.

Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje.

Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která vnikla do obrobku zachytit a tím brusný kotouč praskne nebo způsobí zpětný ráz.

Brusný kotouč se potom pohybuje k obsluhující osobě nebo od ní, podle směru otáčení kotouče v místě zablokování. Brusné kotouče při tom mohou také prask-nout.

Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí.

Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno

- Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí.

Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakční síly.

■ Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů. Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.

■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat. Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu brusného kotouče v místě zablokování.

■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a zaseknuly.
Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpříčení. Způsobí to ztrátu kontroly nebo zpětný ráz.

Zvláštní bezpečnostní upozornění k broušení smirkovým papírem

■ Nepoužívejte žádné předimenzované brusné kotouče, ale dodržujte údaje výrobce k jejich velikosti.
Brusné kotouče přesahující brusný talíř mohou způsobit poranění a rovněž vést k zablokování, roztrhnutí brusného kotouče nebo ke zpětnému rázu.

Zvláštní bezpečnostní pokyny k leštění

■ Nepřipust'te žádné volné díly lešticího návleku, zejména úvazu.
Uvažte nebo zkrat'te úvazy.
Volné, spolurotující úvazy mohou zachy-tit Vaše prsty nebo se zamotat kolem obrobku.

Zvláštní bezpečnostní upozornění k pracím s drátěnými kartáči

■ Dbejte na to, že drátěný kartáč také během běžného použití ztrácí kousky drátů. Nepřetěžujte dráty příliš vysokým přítlakem. Odletující kousky drátů mohou lehce proniknout tenkým oděvem a/nebo pokožkou.
■ Bude-li doporučen ochranný kryt, zabraňte tomu, aby se ochranný kryt a drátěný kartáč mohly dotýkat. Talířové a hrncové kartáče mohou přítlakem a odstředivými silami zvětšit svůj průměr.

Bezpečnostní upozornění pro elektrické nářadí s nástavcem pro pásové broušení trubek

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

• Držte nářadí za izolované plochy rukojetí, protože brusný pás může zasáhnout vlastní síťový kabel. Poškozením vedení pod napětím mohou být také kovové díly nářadí pod napětím a vést k úrazu elektrickým proudem.
  ■ Nepoužívejte elektrické nářadí s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.
  ■ Používejte elektrické nářadí pouze pro broušení zasucha. Vniknutí vody do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem.
  ■ Při práci ved'te elektrické nářadí oběma rukama. Musí být namontována rukojet! Zapněte stroj teprve tehdy, když jsou obě ruce v pozici pro uchopení.
  ■ Nedávejte ruce k běžícímu brusnému pásu. V oblasti vodicích válečků je nebezpečí poranění přimáčknutím. Z důvodu funkčnosti a zaručení flexibility nářadí se tato nebezpečná místa nedají úplně zakrýt.
  ■ Prach uvolněný z materiálů jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy může vytvářet ohrožení pro obsluhující personál nebo v blízkosti se nacházející osoby. Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím.

– Postarejte se o dobré větrání pracoviště!

– Pokud možno používejte externí odsávání prachu.

– Doporučuje se použití ochranné dýchací masky s třídou filtru P2.

■ Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest).

■ Nikdy nebruste nebo neřezejte lehké kovy, jejichž obsah hořčíku je větší než 80%. Nebezpečí požáru!

Nářadí, která se používají venku nebo jsou vystavena extrémním kovovým prachům, připojujte přes chránič vybavovaný chybovým proudem (vybavovací proud maximálně 30 mA).

■ Nepoužívejte žádné opotřebované, natržené nebo silně zanesené brusné pásy. Poškozené brusné pásy se mohou přethrnout, být odmrštěny a někoho poranit.
■ Před použitím zkontrolujte správné namontování a upnutí brusných nástrojů. Zapněte nezatížené nařadí na 30 sekund! Zkušební chod okamžitě přerušte, dojde-li ke značným vibracím nebo budou-li zjištěna jiná poškození. Zkontrolujte nářadí, abyste stanovili příčinu.
■ Nezatěžujte elektrické nářadí tak silně, aby se zastavilo nebo aby prokluzoval brusný pás.
■ Před odložením elektrické nářadí vypněte a nechejte doběhnout.
■ Neupínejte elektrické nářadí do svěráku.
■ Ved'te sít'ový kabel vždy směrem dozadu od elektrického nářadí.
■ Upněte obrobek, pokud není upevněný nebo spolehlivě neleží vlivem vlastní hmotnosti.
■ Uložte a manipulujte s brusnými nástroji podle pokynů výrobce.

Bezpečnostní pokyny pro elektrické nářadí s pásovým pilovacím nástavcem

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

• Držte nářadí za izolované plochy rukojetí, protože brusný pás může zasáhnout vlastní síťový kabel. Poškozením vedení pod napětím mohou být také kovové díly nářadí pod napětím a vést k úrazu elektrickým proudem.
  ■ Nepoužívejte elektrické nářadí s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.
  ■ Používejte elektrické nářadí pouze pro broušení zasucha. Vniknutí vody do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem.

■ Při práci ved'te elektrické nářadí oběma rukama. Musí být namontována rukojet! Zapněte stroj teprve tehdy, když jsou obě ruce v pozici pro uchopení.
Nedávejte ruce k běžícímu brusnému pásu. V oblasti vodicích válečků je nebezpečí poranění přimáčknutím. Z důvodu funkčnosti a zaručení flexibility nářadí se tato nebezpečná místa nedají úplně zakrýt.
■ Prach uvolněný z materiálů jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy může vytvářet ohrožení pro obsluhující personál nebo v blízkosti se nacházející osoby. Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím.

– Postarejte se o dobré větrání pracoviště!
– Pokud možno používejte externí odsávání prachu.
– Doporučuje se použití ochranné dýchací masky s třídou filtru P2.

■ Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest).

■ Nikdy nebruste nebo neřezejte lehké kovy, jejichž obsah hořčíku je větší než 80%. Nebezpečí požáru!
Nářadí, která se používají venku nebo jsou vystavena extrémním kovovým prachům, připojujte přes chránič vybavovaný chybovým proudem (vybavovací proud maximálně 30 mA.
Nářadí, která se používají venku nebo jsou vystavena extrémním kovovým prachům, připojujte přes chránič vybavovaný chybovým proudem (vybavovací proud maximálně 30 mA).
■ Nepoužívejte žádné opotřebované, natržené nebo silně zanesené brusné pásy. Poškozené brusné pásy se mohou přethrnout, být odmrštěny a někoho poranit!
■ Zkušební chod okamžitě přerušte, dojde-li ke značným vibracím nebo budou-li zjištěna jiná poškození. Zkontrolujte nářadí, abyste stanovili příčinu.
■ Nezatěžujte elektrické nářadí natolik, aby se zastavilo nebo aby prokluzoval brusný pás.

■ Před odložením elektrické nářadí vypněte a nechejte doběhnout.
■ Neupínejte elektrické nářadí do svěráku.
■ Ved'te sít'ový kabel vždy směrem dozadu od elektrického nářadí.
■ Upněte obrobek, pokud není upevněný nebo spolehlivě neleží vlivem vlastní hmotnosti.
■ Uložte a manipulujte s brusnými nástroji podle pokynů výrobce.

Další bezpečnostní upozornění

■ Používejte pouze prodlužovací kabely schválené pro venkovní oblast.
■ K označení nářadí používejte pouze nalepovací štítky. Nevrtejte žádné díry do tělesa nářadí.
■ Sít'ové napětí a napět'ové údaje na typovém štítku musí být shodné.

Hlučnost a vibrace

UPOZORNĚNÍ

Hodnoty hladiny hluku jakož i celkovou hodnotu vibrací, vyhodnocené s filtrem A, si zjistěte v tabulce "Technické údaje". Hodnoty hluku a vibrací byly zjištěny podle EN 60745.

VAROVÁNÍ!

Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučností a vibrací mění.

UPOZORNĚNÍ

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání.

Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí. Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby. Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá.

Může to podstatně redukovat kmitavé namáhání během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

Technické údaje

Typ nářadí		Saténovací bruska BSE 8-4	Pásová bruska na trubky BRE 8-4	Pásový pilnik FBE 8-4
Příkon W 800
Výkon W 325
Jmenovité otáčky ot./min 4500
Otáčky naprázdno ot./min 1400-4000
Max. ∅ nástroje mm 125 - -
Šířka nástroje mm 50 - -
Upnutí nástroje mm 19 - -
Rozměry pásu (délka x šířka)	mm	-	533x4-30	533x4-9
Rychlost pásu	m/s	-	3-8
Hmotnost podle standardu „EPTA-procedure 1/2003“
Pohon bez nástavců a kabelu	kg	1,8
Pohon s nástavcem (bez kabelu)	kg	2,3	2,7	2,6
Třída ochrany		II/☐
Hladina hluku vyhodnocená s filtrem A podle normy EN 60745 (viz “Hlučnost a vibrate”):
Hladina akustického tlaku LpA	dB(A)	81,2	81,6	81,4
Hladina akustického výkonu LWA	dB(A)	92,2	92,6	92,4
Nejistota K db 3,0
Celková hodnota vibrací podle normy s EN 60745 (viz “Hlučnost a vibrate”):
Hodnota emisí ah při ...– saténování kovových povrchů– broušení kovových trubek	m/s2	3,5-	-< 2,5	-< 2,5
Nejistota K	m/s2	1,5

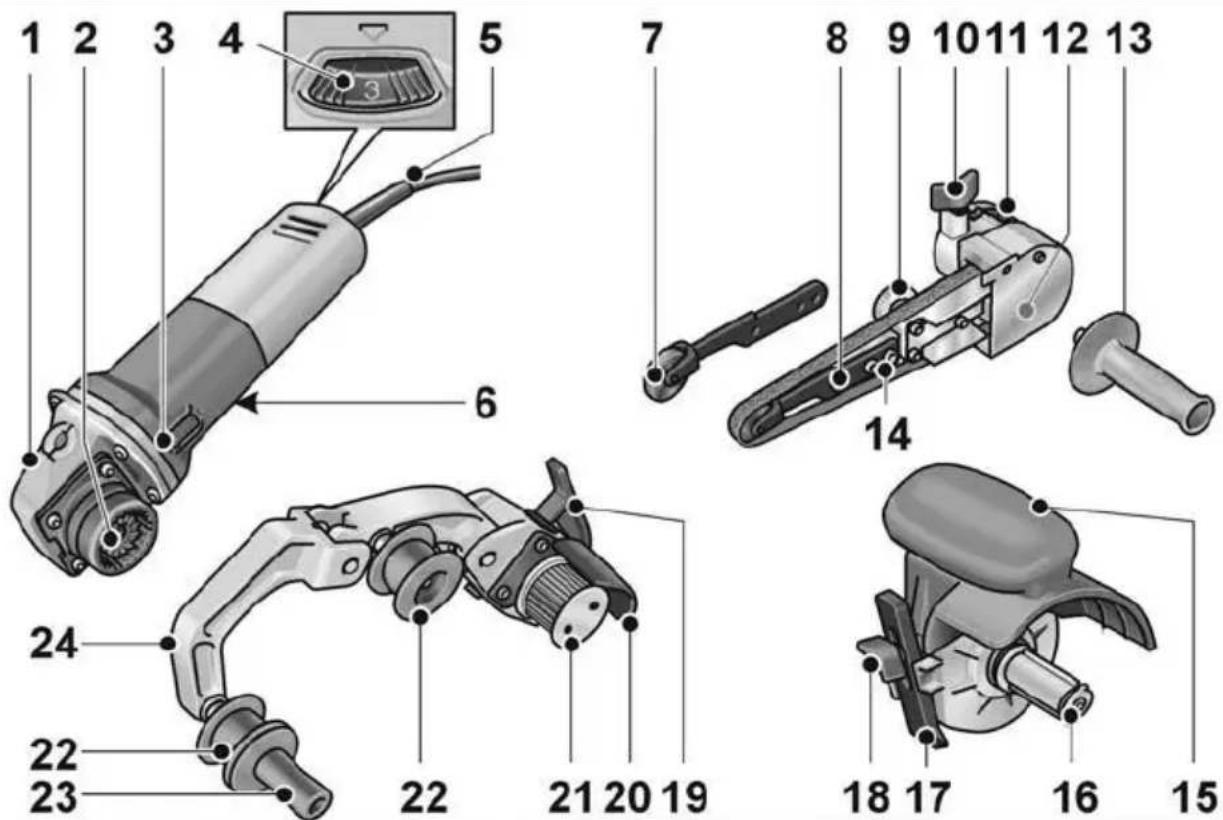

Na první pohled

Hnací jednotka BME 8-4

1 Hnací hlava
2 Rychlospojka pro nástavce
3 Kolébkový vypínač

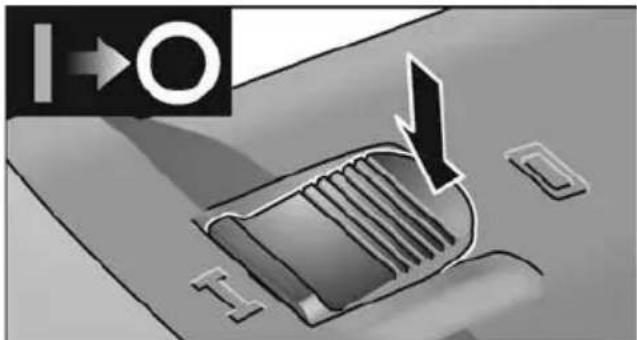

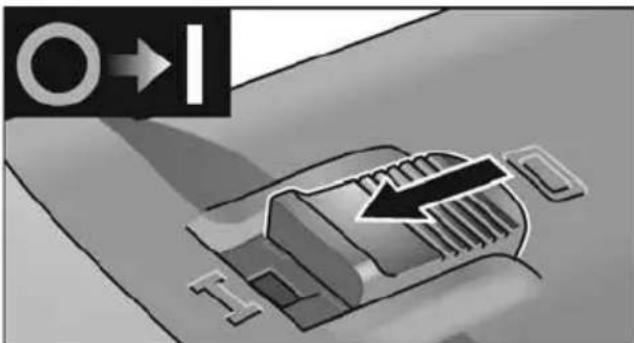

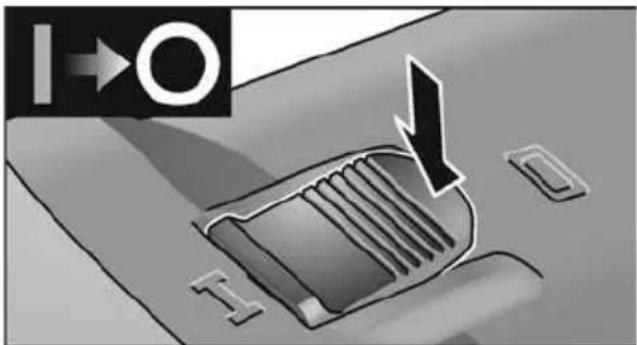

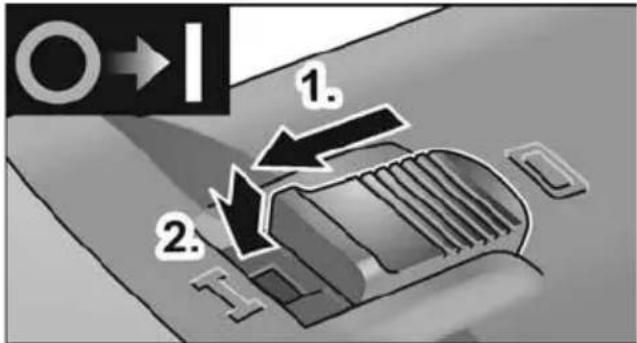

K zapnutí a vypnutí. Se zaskakovací polohou pro trvalý provoz.

4 Nastavovací kolečko pro předvolbu otáček

5 Sít'ový kabel 4,0 m se síťovou zástrčkou

6 Typový štítek *)

Pásový pilovací nástavec FBE 8-4

7 Přítlačný váleček s brusným ramenem

8 Upevňovací šroub / seřizovací šroub pro nastavování chodu pásu

9 Excentrický šroub

10 Stavěcí šroub brusného nástavce
11 Odjišťovací páčka pro rychlospojku
12 Kryt skříně
13 Rukojet'
14 Upevňovací šrouby brusného ramena

15 Ochranný příklop s držadlem
16 Upnutí nástroje
17 Paralelní doraz
18 Zajišťovací šroub pro paralelní doraz a nástavec

Nástavec pro pásové broušení BRE 8-4

19 Upínací páčka pro rychlospojku
20 Ochranný kryt
21 Hnací váleček s náběhovými kotouči
22 Vodicí váleček s náběhovými kotouči
23 Rukojet'
24 Stupeň

Odpružená, k napnutí brusného pásu.

Návod k použití

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

Před uvedením do provozu

Vybalte hnací jednotku a nástavce a zkontrolujte, zda je dodávka kompletní a zda nedošlo k poškození při přepravě.

Montáž nástavců

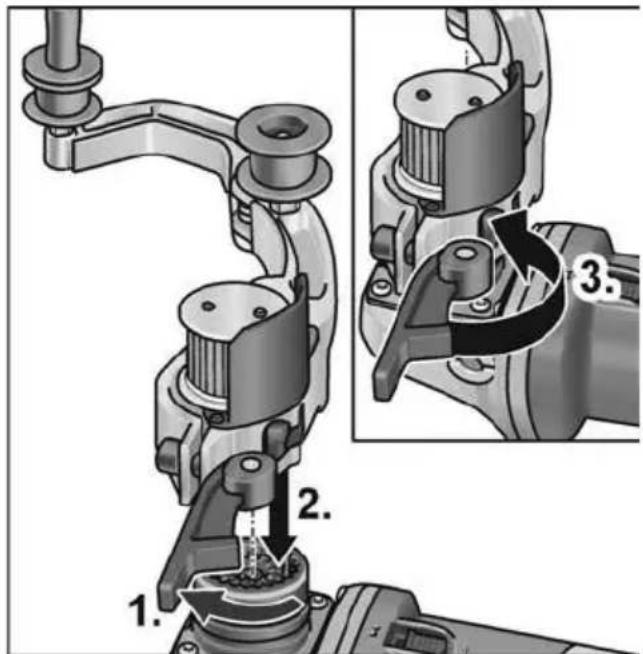

■ Požadovaný nástavec položte na rovnou pracovní plochu rychlospojkou nahoru.

■ Povolte upínací páčku na nástavci (1.).
■ Nasad'te hnací jednotku v požadované poloze na nástavec a zatlačte ji dolů, až slyšitelně zacvakne (2.).
■ Zatáhněte upínací páčku (3.).

UPOZORNĚNÍ

Ozubení rychlospojky hnací jednotky a nástavce se při zapnutí automaticky spojí.

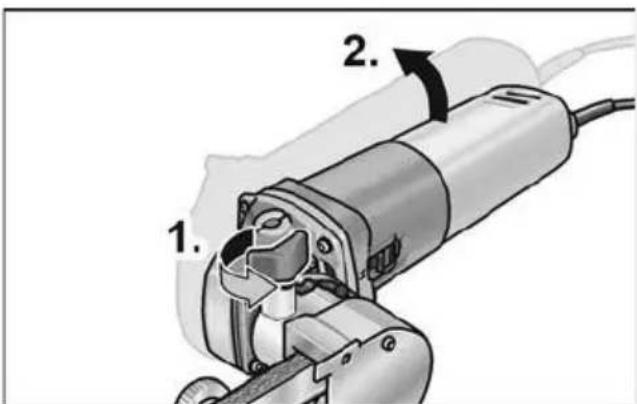

■ Povolte stavěcí šroub (1.).
■ Nasad'te pohonnou jednotku na rychlospojku (2.).
■ Znovu utáhněte zajišt'ovací šroub (3.).

Demontáž nástavců

1. 2. 3.

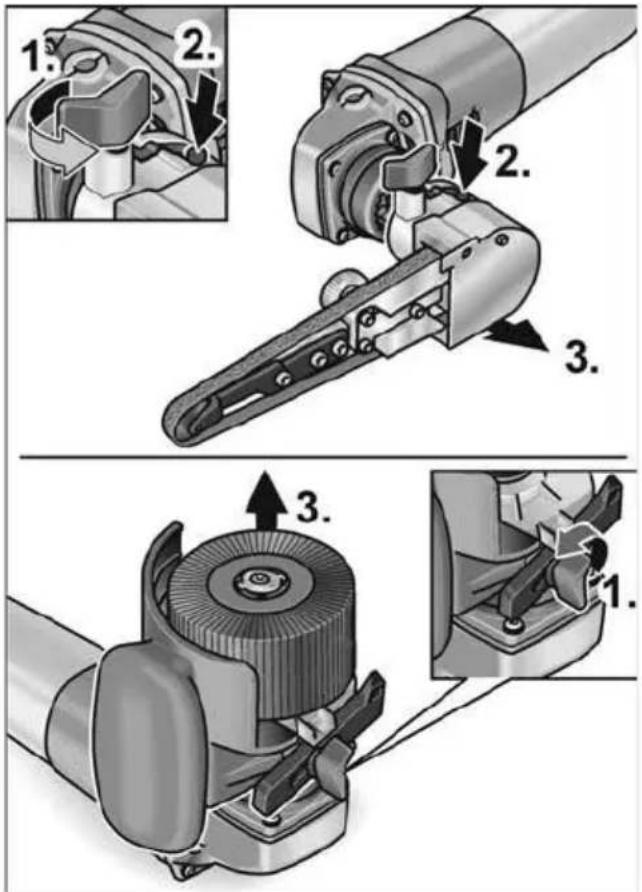

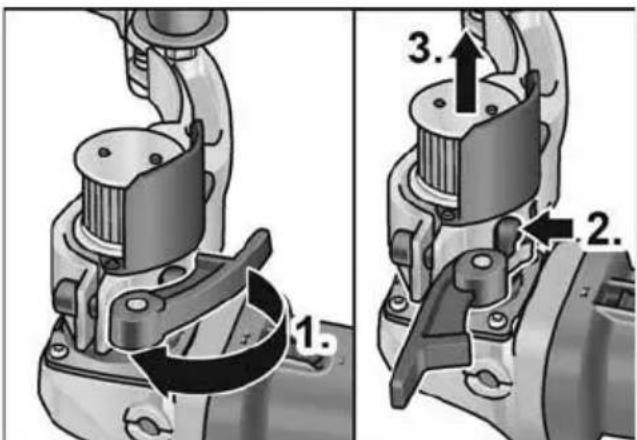

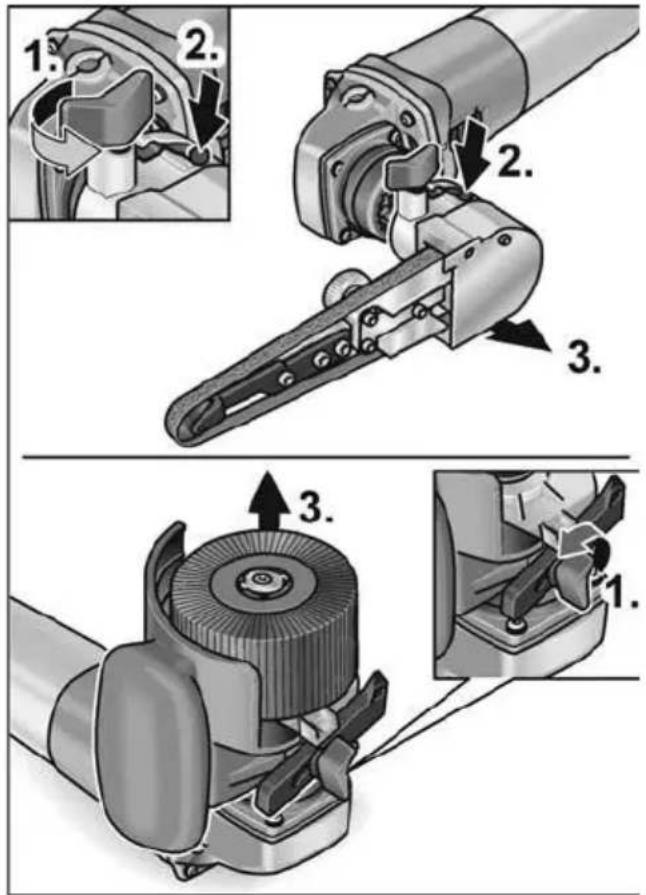

■ Povolte upínací páčku na nástavci (1.).
■ Stiskněte odjišťovací páčku a držte ji (2.).
■ Sejměte hnací jednotku z nástavce (3.).

■ Povolte stavěcí šroub na nástavci (1.).
■ Stiskněte a držte stisknutou odjišťovací páčku (2.).
■ Sejměte nástavec (3.).

Uchycení nástroje

Uchycení nástroje umožňuje výměnu nástroje bez použití nářadí.

■ Vytáhněte sít'ovou zástrčku.

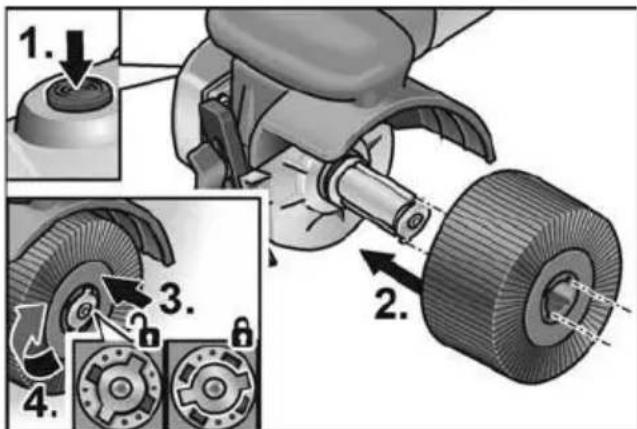

■ Stiskněte aretaci vřetena a držte ji stisknutou (1.).

1. 2. 3. 4.

■ Nasuňte nástroj, případně nosič nástroje na uchycení nástroje (způsob uložení drážkapero). (2.).

■ Zatlačte nástroj proti tlaku pružiny dolů (3.) a otočte ho po směru hodinových ručiček (4.). Uchycení nástroje je zajištěné.

i UPOZORNĚNÍ

Uchycení nástroje má šířku 50 mm.

Podle šířky nástroje se musí nasadit několik nástrojů nebo srovnat rozdílné šířky pomocí distančních kroužků:

Lešticí kotoučširoký 50 mm:	1 nářadí
Látkový lešticí kotoučširoký 10 mm:	4 nástrojů adistanční kroužky

■ Zastrčte sít'ovou zástrčku do zásuvky.
■ Zapněte elektrické nářadí (bez aretace) a nechejte cca 30 sekund běžet. Zkontrolujte nevyváženost a vibrace.
■ Vypněte elektrické nářadí.

Použití paralelního dorazu

Paralelní doraz zabezpečuje presný rovný průběh při obrábění profilů.

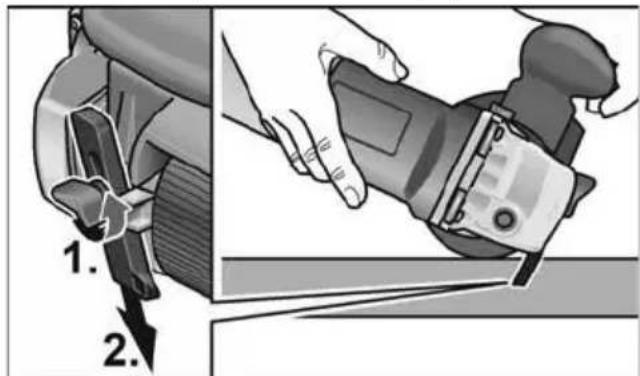

■ Povolte zajišťovací šroub na paralelním dorazu (1.).
■ Nastavte paralelní doraz (2.).

1. 2.

■ Znovu utáhněte zajišt'ovací šroub. Pracovní pokyny pro saténovací nástavec

POZOR!

Po vypnutí frézovací nástroj ještě krátkou dobu dobíhá.

Opracování rovných ploch

■ Držte elektrické nářadí pevně oběma rukama.

Ke konečné dekorativní úpravě povrchu:

■ Nasad'te elektrické nářadí opatrně na opracovávaný povrch a pohybujte nářa-dím lineárními pohyby dopředu a zpátky.

Nástavec pro pásové broušení BRE 8-4

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

Nahození nebo výměna brusného pásu

POZOR!

Dodržujte stanovený směr chodu pásu! Směr chodu musí souhlasit se šipkou směru chodu na převodové hlavě.

■ Vytáhněte sít'ovou zástrčku.
■ Tlačte kulisu směrem k pryžovému hnacímu válečku a držte ji stlačenou (1.).

1. 2.

■ Položte brusný pás přes válečky (2.).
■ Uvolněte kulisu.
■ Zkontrolujte, zda pás úplně leží na válečkách.

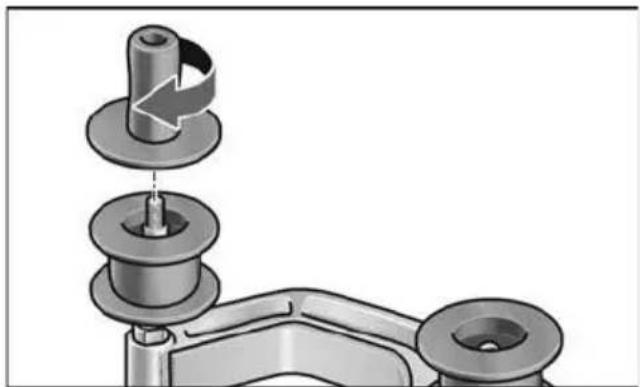

Namontování rukojeti

Našroubujte držadlo na závit.

■ Stiskněte a držte stisknutou aretaci vřetena (1.).
■ Povolte hnací váleček proti směru hodinových ručiček a stáhněte jej (2.).
■ Nasad'te nový hnací váleček a utáhněte jej ve směru hodinových ručiček.
■ Uvolněte aretaci vřetena.

Vodicí váleček:

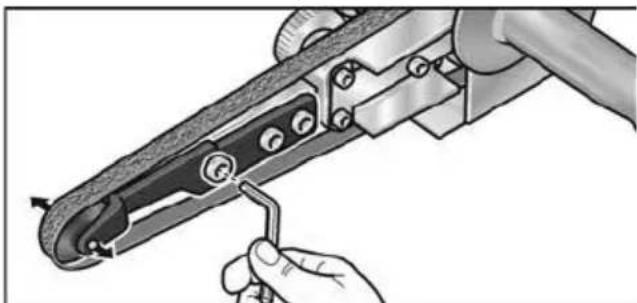

■ Pomocí inbusového klíče povolte šroub a stáhněte vodicí váleček (3.).
■ Nasad'te nový vodicí váleček a utáhněte jej.

Pracovní pokyny pro nástavec pro pásové broušení trubek

POZOR!

Po vypnutí frézovací nástroj ještě krátkou dobu dobíhá.

Pásová bruska má vůči brusnému kotouči následující výhody:

– studené broušení,
– čistá povrchová úprava bez rýh,
– vysoký úběrový výkon,
– vysoká produktivita vlivem velkého úhlu opásání (závislá na průměru).

Broušení:

UPOZORNĚNÍ

Po nasazení na obrobek a před zapnutím stroje zkontrolujte, zda pás úplně přiléhá na válečky.

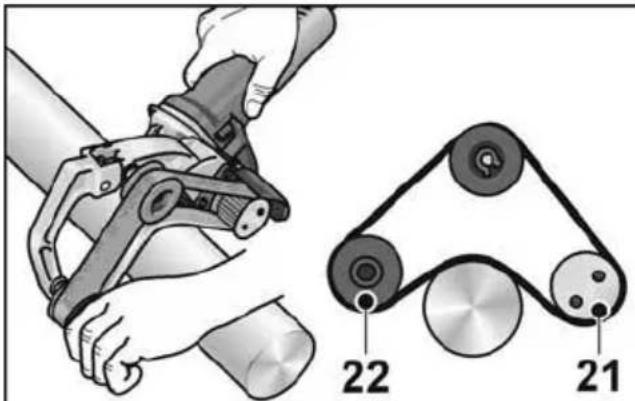

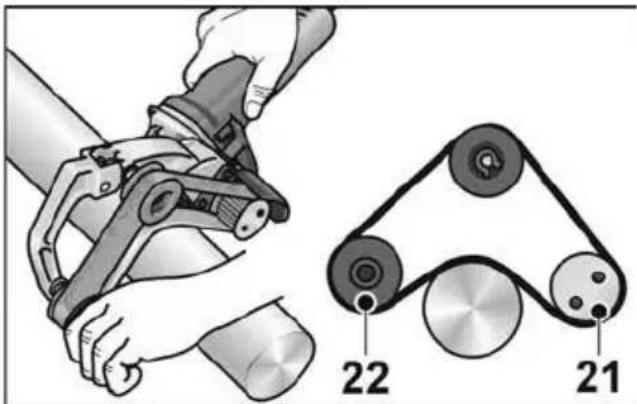

– Opracování trubek se provádí mezi válečky 21 a 22.
– Úhel opásání a úběrový výkon lze měnit pomocí přítlaku.
– Čím je průměr trubky menší, tím je větší možný úhel opásání. Jsou možná opásání až do 270°.

Uzavírací nátěr:

Mnoho výrobců doporučuje uzavírací nátěr konečně opracovaných povrchů pomocí ochranného spreje (viz příslušenství pro ušlechtilé oceli fy Flex). Další informace o produktech výrobce na www.flex-tools.com.

Pásový pilovací nástavec FBE 8-4

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

Nahození nebo výměna brusného pásu

■ Vytáhněte sít'ovou zástrčku.

■ Demontujte rukojet' (1.).
■ Odklopte kryt tělesa nářadí na stranu (2.).

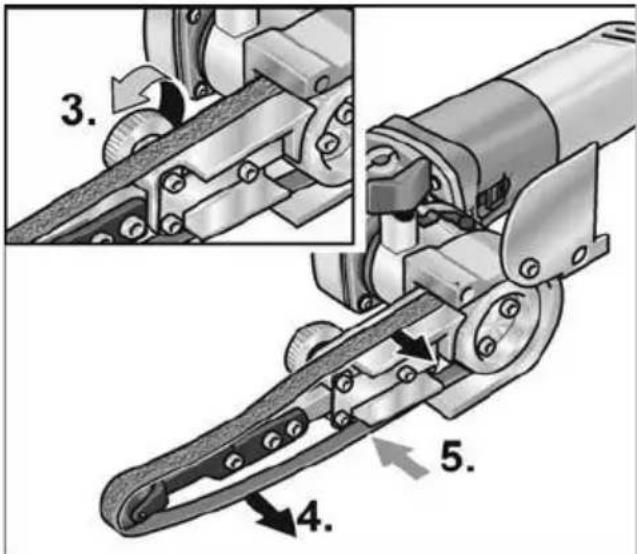

■ Otáčejte šroubem výstředníku a povolte tím brusný pás (3.).
■ Sundejte brusný pás (4.) (možnost volby).
■ Natáhněte nový brusný pás uprostřed na brusné rameno (5.).
■ Napněte brusný pás otáčením šroubu výstředníku.
■ Sklopte opět kryt před těleso nářadí.

POZOR!

Dodržujte stanovený směr chodu pásu! Směr chodu musí souhlasit se šipkou směru chodu na převodové hlavě.

Namontování rukojeti

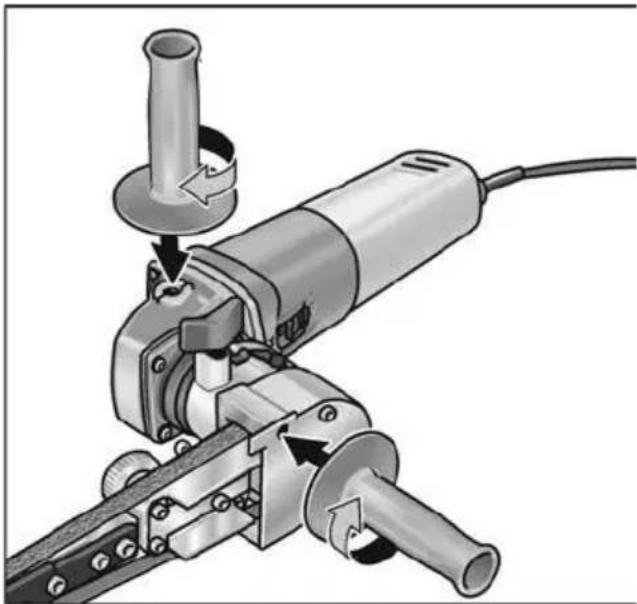

■ Upevněte přídavnou rukojeť na závit
■ v poloze 1 nebo 2.

Nastavení chodu pásu

Nastavte předním šroubem na brusném ramenu chod pásu. Zvolte nastavení za chodu pásu tak, aby pás běžel středově přes přítlačné válečky.

Výměna brusného ramena

■ K výměně brusného ramena odšroubujte tři upevňovací šrouby.

■ Sundejte brusné rameno.
■ Pomocí tří šroubů upevněte nové brusné rameno.

Pracovní pokyny

i UPOZORNĚNÍ

Po vypnutí elektrické nářadí ještě krátkou dobu dobíhá.

Broušení

1. 2.

■ Otočné rameno lze po povolení zajišťovacího šroubu (1.) sklopit až o 140° (2.). Tím lze pásový pilník použít také pro povrchy, které jsou špatně přístupné, jako např. vnitřní strany trubek.
- Úběrový výkon se mění s přítlakem. Dbejte na rovnoměrný, ale ne příliš silný přítlak. Při příliš silném přítlaku může brusný pás z válečku sklouznout.

Zapnutí a vypnutí

Krátkodobý provoz bez zaskočení

■ Posuňte kolébkový vypínač směrem dopředu a pevně jej držte.
■ K vypnutí kolébkový vypínač uvolněte.

Trvalý provoz se zaskočením

O→I 1. 2.

■ Posuňte kolébkový vypínač směrem dopředu (1.) a stisknutím na přední konec jej zaskočením zajistěte (2.).

■ K vypnutí kolébkový vypínač stisknutím na zadní konec odblokujte.

i UPOZORNĚNÍ

Po výpadku Elektrického proudu se zapnuté Nářadí znovu nerozběhne.

Předvolba otáček

Pracovní rychlost lze plynule přizpůsobit pomocí regulačního kolečka podle požadavků materiálu.

3 + -

Stupeň	Otáčky – Saté-novací nástavec [ot./min]	Rychlost pásu – Nástavec pro pásové broušení Pásový pilovací nástavec [m/s]
1	300 2,7
2	600 3,3

Stupeň	Otáčky – Saté-novací nástavec [ot./min]	Rychlost pásu – Nástavec pro pásové broušení Pásový pilovací nástavec [m/s]
3 2	300 4,7
4	3 0	0 0 6
5 3	500 7,4
6 3	900 8,1

Údržba a ošetřování

VAROVÁNÍ!

Pred veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

Čistění

VAROVÁNÍ!

Pří opracování kovů se může při extrémním nasazení ve vnitřním prostoru tělesa usazovat vodivý prach. Snížení ochranné izolace! Provozujte nářadí přes chránič vybavovaný chybovým proudem (vybavovací proud 30 mA).

Nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.

■ Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

Uhlíkové kartáčky

Hnací jednotka je vybavená vypínacími uhlíky. Po dosažení meze opotřebení vypínacích uhlíků se elektrické nářadí automaticky vypne.

i UPOZORNĚNÍ

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.

Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků. Při silném opalování uhlíků nářadí okamžitě vypněte. Dejte hnací jednotku do autorizovaného servisu.

Převodovka

i UPOZORNĚNÍ

Během záruční doby nepovolujte šrouby na hnací hlavě. Při nedodržení zaniknou záruční závazky výrobce.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

Výměna opotřebovaných míst

1 2 3 1 2 3

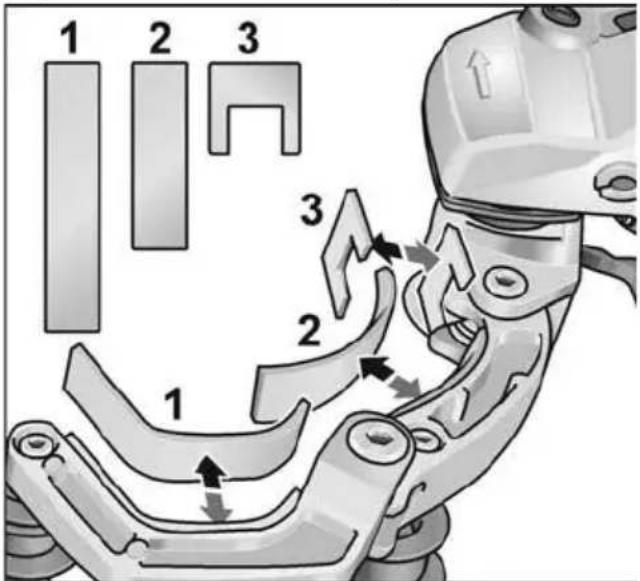

Během provozní doby pásové brusky dochází k opotřebování plstěného chrániče na kulise. Náhradní díly lze zakoupit u výrobce event. prodejce.

Náhradní díly a příslušenství

Další příslušenství, zejména brusné nástroje, si převezměte z katalogu výrobce. Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním sít'ového kabelu učiňte vysloužilé nářadí nepoužitelným.

Pouze pro země EU Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.

i UPOZORNĚNÍ

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Prohlášení o shodě C€

Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsany v části "Technické údaje" je v souladu s následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU. Zodpovědný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly 251

Symboly na náradí 251

Pre Vašu bezpečnost'....251

Hlučnost' a vibrácia 256

Technické údaje 257

Návod na použitie 259

Údržba a ošetrovanie ..... 264

Pokyny pre likvidáciu ..... 265

Prehlásenie o zhode C€....265

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Používajte ochranu očí!

Pre Vašu bezpečnost'

VAROVANIE!

– predložený návod na obsluhu,

So satinovacím nadstavcom BSE 8-4 5 0 je elektrické náradie určené

Bezpečnostné upozornenia pre elektrické náradie so satinovacím nadstavcom

VAROVANIE!

Bezpečnostné pokyny pre elektrické náradie s pásovým pilníkovým nadstavcom

AROVANIE!

Pásový brúsny nadstavec BRE 8-4

■ Požadovaný nadstavec odložte na rovnú pracovní plochu rýchlospojkou nahor.

■ Otvorte upínaciu páčku na nadstavci (1.).
■ Stlačte odblokovaciu páčku a pevne ju držte (2.).
■ Nadvihnite hnaciu jednotku z nadstavca (3.).

Nástroj zatlačte nadol proti tlaku pružiny (3.) a otáčajte v smere chodu hodinových ručičiek (4.). Upínanie nástroja je zaistené.

i UPOZORNENIE

Pracovné pokyny pre satinovací nadstavec

POZOR!

Pásový brúsny nadstavec BRE 8-4

VAROVANIE!

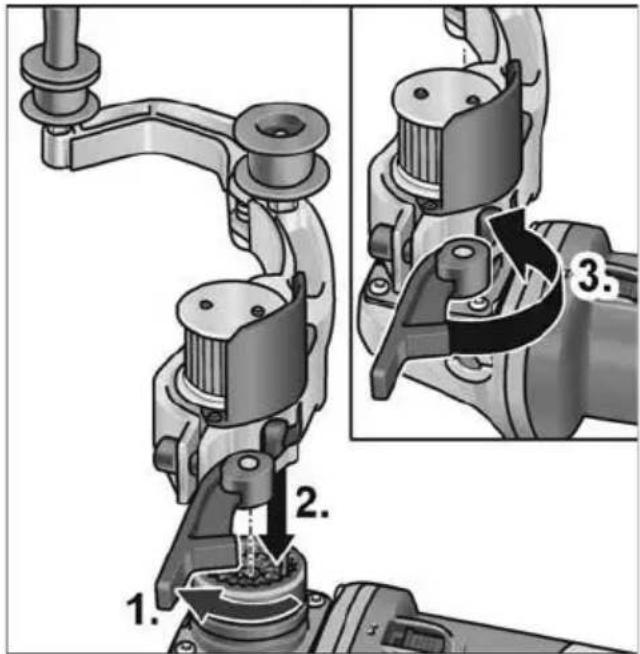

■ Stlačte aretáciu vretena a držte ju stlačenú (1.).
■ Hnaciu kladku povolte otočením v smere proti chodu hodinových ručičiek a vytiahnite (2.).
■ Nasad'te novú hnaciu kladku a otočte ju v smere chodu hodinových ručičiek.
■ Uvolnite aretáciu vretena.

Vratná kladka:

Po nasadení na obrobok a pred zapnutím stroja skontrolujte, či pás úplne prilieha na valčeky.

Pásový brúsny nadstavec FBE 8-4

VAROVANIE!

■ Posuňte kolieskový vypínač smerom dopredu a pevne ho držte.
■ Na vypnutie kolieskový vypínač uvol'nite.

■ Posuňte kolieskový vypínač smerom dopredu (1.) a stlačením na predný koniec ho zaskočením zaistite (2.).

I→O D

■ Na vypnutie kolieskový vypínač stlačením na zadný konec odblokujte.

i UPOZORNENIE

Po výpadku elektrického prúdu sa zapnuté náradie znovu nerozbehne.

Predvol'ba otáčok

Stupeň	Otáčky – Satinovací nadstavec [ot./min]	Rýchlost’ pása – Pásový brúsny nadstavec Pásový pilníkový nadstavec [m/s]
1	300 2,7
2	600 3,3

Stupeň	Otáčky – Satinovací nadstavec [ot./min]	Rýchlost’ pása – Pásový brúsny nadstavec Pásový pilníkový nadstavec [m/s]
3	2300 4,7
4	3000 6,3
5	3500 7,4
6	3900 8,1

Údržba a ošetrovanie

VAROVANIE!

Hnacia jednotka je vybavená vypínacími uhlíkmi. Po dosiahnutí hranice opotrebovania vypínacích uhlíkov sa elektrické náradie automaticky vypne.

i UPOZORNENIE

Počas záručnej doby neuvol'ňujte skrutky na hnacej hlave. Pri nedodržaní zaniknú záručné záväzky výrobcu.

Opravy

Pokyny pre likvidáciu

VAROVANIE!

Len pre krajiny EU Nevyhadzujte elektrické náradie do domového odpadu!

EN 60745 podl'a ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.

Zodpovednost' za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)
