NÁVOD K OBSLUZE Silverline 86810 UNOLD

Návod k obsluze Modelu 86810

Technické údaje 39

Vysvětlení symbolů....39

Pro Vaši bezpečnost 39

Montáž 41

Obsluha 42

Čištění a péče 43

Záruční podmínky 43

Likvidace / Ochrana životného prostředí .... 43

Service 11

E-Mail [e-mail]

Hmotnost: Cca 1,4 kg

Průměr : 25 cm

Délka kabelu: Cca 150 cm

Těleso: Plast/kov

Stupeň ochrany: II

Vybavení: 2 stupně rychlosti, spínatelné oscilace, držadlo na tělese

Příslušenství: Návod k použití

Je vyhrazeno právo na omyly a změny vybavení, techniky, barev a designu.

VYSVĚTLENÍ SYMBOLŮ

Tento symbol označuje eventuální nebezpečí, která mohou mít za následek zranění nebo poškození přístroje.

PRO VAŠI BEZPEČNOST

Následující pokyny si přečt čte a uložte.

Osoby v domácnosti

1. Přístroj může být používán dětmi od 8 let a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo nedostatkem znalostí, pokud jsou pod dohledem nebo pokud byly poučeny o bezpečném používání přístroje a porozuměly z něj vyplývajícím rizikům. Přístroj není hračka. Čištění a údržbu přístroje smí provádět děti pouze pod dohledem.

2. Je nutné dohlížet na děti, aby bylo zajištěno, že si s přístrojem nehrají.

3. Úchovávejte přístroj na místě nepřístupném dětem.

Bezpečnostní pokyny k postavení a provozu přístroje

1. Zapínejte přístroj jen tehdy, když byl předpisově sesta- ven.
2. Dbejte na dostatek místa na stanovišti přístroje. Je nutné dodržet vzdálenost minimálně 50 cm mezi přístrojem a jinými předměty.
3. Nepoužívejte přístroj v mimořádně prašných prosto-

rech ani v blízkosti hořlavých látek.

1. Přístroj připojujte pouze na střídavý proud s napětím podle typového štítku.

2. Tento přístroj nesmí být používán s externími časovými spínacími hodinami nebo se systémem pro dálkové ovládání.

3. V žádném případě přístroj nebo jeho přívod neponořujte do vody nebo do jiné kapaliny – hrozí ohrožení života!

4. V žádném případě těleso přístroje neotevírejte, hrozí nebezpečí úderu elektrickým proudem!

5. Přístroj je určen výhrad ně pro domácí použití nebo podobné účely, např.

■ pro kuchyňky v obchod kancelářích nebo podobných pracovištích,
■ pro použití hosty v hotelu, motelu nebo jiných ubytovacích zařízeních,
■ v soukromých penziónech nebo rekreačních objektech.

1. Dbejte na to, aby byl přívod položen tak, aby bylo vyloučeno zakopnutí o něj.

2. Abyste se vyvarovali poškození kabelu, nikdy nenavíjejte přívodní vedení kolem přístroje.

3. Abyste se vyvarovali poškození kabelu, vytahujte síťovou zástrčku ze zásuvky vždy za zástrčku, nikdy přitom netahejte za kabel.

4. Dbejte na to, aby použitá zásuvka byla snadno

přístupná, aby bylo možné zástrčku v případě nebezpečí rychle vytáhnout.

1. Dbejte na to, abyste přívod neskřípli nebo netahali přes rohy, aby se předešlo poškození přívodního kabelu.

2. Pokud možno nepoužívejte prodlužovací kabel. Pokud to je nevyhnutelné, kompletně prodlužovací kabel odviňte a dbejte na mezní výkon daného kabelu.

3. Přístroj nesmí být používán v mokrých/sychravých nebo vlhkých prostorech – nebezpečí úrazu proudem!

4. Vywarujt e se silného slunečního záření na přístroj.

5. Skrz mřížku krytu ventilátoru se do vnitřku přístroje nikdy nesmí strkat předměty jako prsty, jehly, tužky atd. – nebezpečí zranění!

6. Dbejte na to, aby se dlouhé vlasy nemohly zachytit v lopatkovém kole.

7. Pravidelně kontrolujte přístroj, zástrčku a přívodní kabel, zda nejsou opotřebeny nebo poškozeny. Při poškození přívodního kabelu nebo jiných dílů pošlete prosím přístroj na kontrolu a opravu do našeho servisu. Neodborné opravy mohou vést k značnému nebezpečí pro uživatele a mají za nás - ledek ztrátu záruky.

8. Pokud je kabel poškozen, musí být vyměněn pouze výrobcem nebo jeho servisním zástupcem nebo jiným

kvalifikovaným odborníkem, aby nedošlo k úrazu.

1. Aby se předešlo poškození, nesmí být přístroj používán s příslušenstvím jiných výrobců nebo značek.

2. Po použití i před čištěním vyndejte síťovou zástrčku ze zásuvky. Nikdy nenechávejte přístroj bez dozoru, když je připojen do sítě.

Skrz mřížku krytu ventilátoru se do vnitřku přístroje nikdy nesmí strkat předměty jako prsty, jehly, tužky atd. – nebezpečí zranění!

Postavte přístroj pouze na rovný, stabilní podklad, aby se ne- mohl převrátit.

Výrobce nepřebírá žádné ručení při chybné montáži, neodborném nebo chybném použití nebo po provedení opravy neautorizovanými třetími osobami.

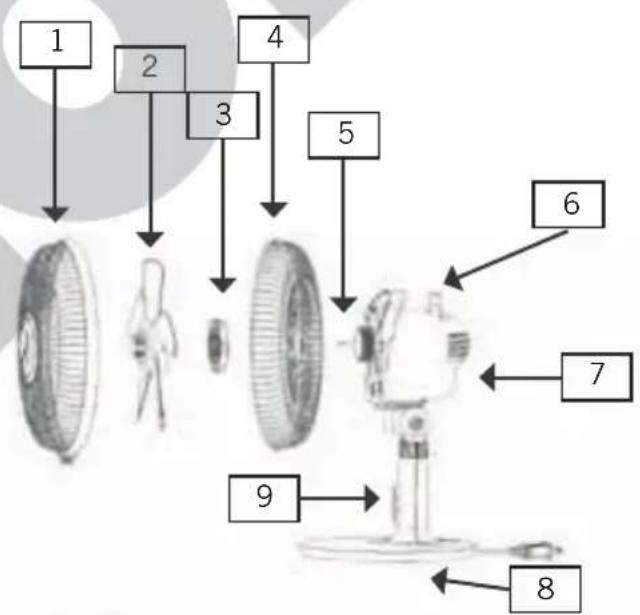

MONTÁŽ

1 Přední kryt ventilátoru Upevňovací kroužek (není zobrazeno)

2 Lopatkové kolo

3 Matice

4 Zadní kryt ventilátoru

5 Osa

6 Knoflí k oacíl

7 | Těleso motoru

8 Poavec

9 Sp ínač

1. Před montáží zajistěte, abyste přístroj montovali na rovném, suchém místě.
2. Odstraňte všechny části balení a transportní pojistky. Materiál balení jako např. plastové sáčky nebo polystyren udržujte mimo dosah malých dětí – nebezpečí udušení!
3. Zkontrolujte, zda jsou všechny potřebné části dodány.
4. Přívod tělesa motoru protáhněte otvorem podstavce.
5. Upevněte podstavec a těleso motoru tím, že těleso motoru dotáhnete ve směru hodinových ručiček, až slyšitelně zaskočí (výstupek na tělese motoru a vybrání v podstavci musí lícovat).

6. Odstraňte matici ze závitu na bloku motoru.

7. Upevněte zadní kryt ventilátoru tím, že kryt ventilátoru zajistíte maticí.

8. Na osu na tělese motoru nasadte lopatkové kolo. Zkontrolujte, zda je možné lopatkovým kolem volně otáčet.
9. Spojte přední kryt ventilátoru se zadním krytem ventilátoru. Dbejte na to, aby otvory pro upevňovací šroub dole na krytech ventilátoru byly proti sobě. Upevněte kryty šroubem.
10. Zkontrolujte, zda jso u všechny části spráně n amorovány a upevněny.

OBSLUHA

1. Ujistěte se, že přístroj stojí na vhodném, rovném podkladu a byl postaven bezpečně a stabilně.
2. Zastrčte zástrčku do zásuvky (220-240 V\~, 50 Hz)

Nastavení úhlu sklonu

1. Těleso motoru můžete v určitém rozsahu vertikální naklápět. K tomu natočte těleso motoru do požadovaného úhlu sklonu. Abyste se vyvarovali poškození přístroje, nepoužívejte přitom žádné násilí.

Nastavení rychlosti

1. Zapněte přístroj tím, že zvolíte jeden ze tří stupňů rychlosti a stisknete příslušné tlačítko:

■ Stupeň 1: mírný vítr
■ Stupeň 2: střední vítr

■ Stupeň „O“ přístroj vypíná.

1. Kdykoli můžete volit mezi různými stupni rychlosti.

Funkce otáčení/oscilace

1. Knoflík oscilací na hlavě přístroje stiskněte směrem dolů. Přístroj se nyní automaticky otáčí.
2. Když chcete funkci oscilací opět vypnout, vytáhněte knoflík oscilací nahoru.

Vypnutí

1. Stiskněte tlačítko „O“, aby- ste přístroj vypnuli. Vytáhněte zástrčku ze zásuvky, jestliže přístroj již nebudete používat.

ČIŠTĚNÍ A PÉČE

Vypněte přístroj stisknutím tlačítka „O“ a vytáhněte zástrčku ze zásuvky.

Počkejte, dokud se přístroj zcela nezastaví.

Dbejte na to, aby se přístroj nikdy neponořil do vody. Motor ani elektrické části přístroje nesmí zvlhnout.

1. Zásadně nepoužívejte abrazivní čisticí prostředky, drátěnku,

kovové předměty, horké čisticí prostředky ani dezinfekční prostředky.

1. Otřete podstavec a mřížku ventilátoru mírně navlhčenou utěrkou.
2. Uložte ventilátor na suché a bezpečné místo, aby byl chráněn před prachem, nárazy, horkem a vlhkem.

ZÁRUČNÍ PODMÍNKY

Na naše přístroje poskytujeme záruku v trvání 24 měsíců (u průmyslového využití 12 měsíců) od data koupě výrobku, záruka se vztahuje na poškození, která prokazatelne vznikla při správném použití v důsledku výrobních vad. Po dobu záruky budeme odstraňovat materiální i výrobní vady opravou nebo výměnou podle našeho uvážení. Poskytnutí záruky výhradně platí pro zařízení prodány v Německu i Rakousku. V jiných zemích se obrat’te prosím na kompetentní dovozce. Přístroje, na které bylo uplatňováno odstranění vad, zašlete prosím s mechanicky vyhotovenou kopií nákupního dokladu, ze kterého musí být bezpodmínečně patrný datum nákupu i s popisem vad, přístroj musí být bezpečně zabalen a nafrankován na náš záruční servis. V připadě opravněné záruky jsou kupujícím vraceny poštovní poplatky v Německu i Rakousku. Tato záruka se nevztahuje na poškození způsobená opotřebením, nesprávným zacházením a nedodržováním návodů k údržbě a obsluze. Záruční doba zaniká, když opravy nebo manipulace s přístrojem byly provedeny třetí osobou. Eventuální nároky zákazníka vůči prodejci/ obchodníku nejsou touhle zárukou omezeny.

LIKVIDACE / OCHRANA ŽIVOTNÉHO PROSTŘEDÍ

Naše vyrobené přístroje mají vysoce kvalitní standard pro zajišťění jejich dlouhé životnosti. Pravidelné údržby i opravy odborně provedeny naším prodejním servisem mohou mít vliv na prodloužení provozní životnosti přístroje. Když je přístroj vadný a už ho nelze opravit, neopomeňte prosím: Toto zařízení nepatří do běžného domovního odpadku, ale musí být předáno do autorizované sběrny pro recyklování elektrických nebo elektronických zařízení. Separátní sběr a recyklování odpadních produktů umožňuje šetření přírodních zdrojů a zajišťuje, aby byly odpady likvidovány způsobem, který je pro zdraví a kologii přijatelný.
