NÁVOD K OBSLUZE C1806DUM HiKOKI

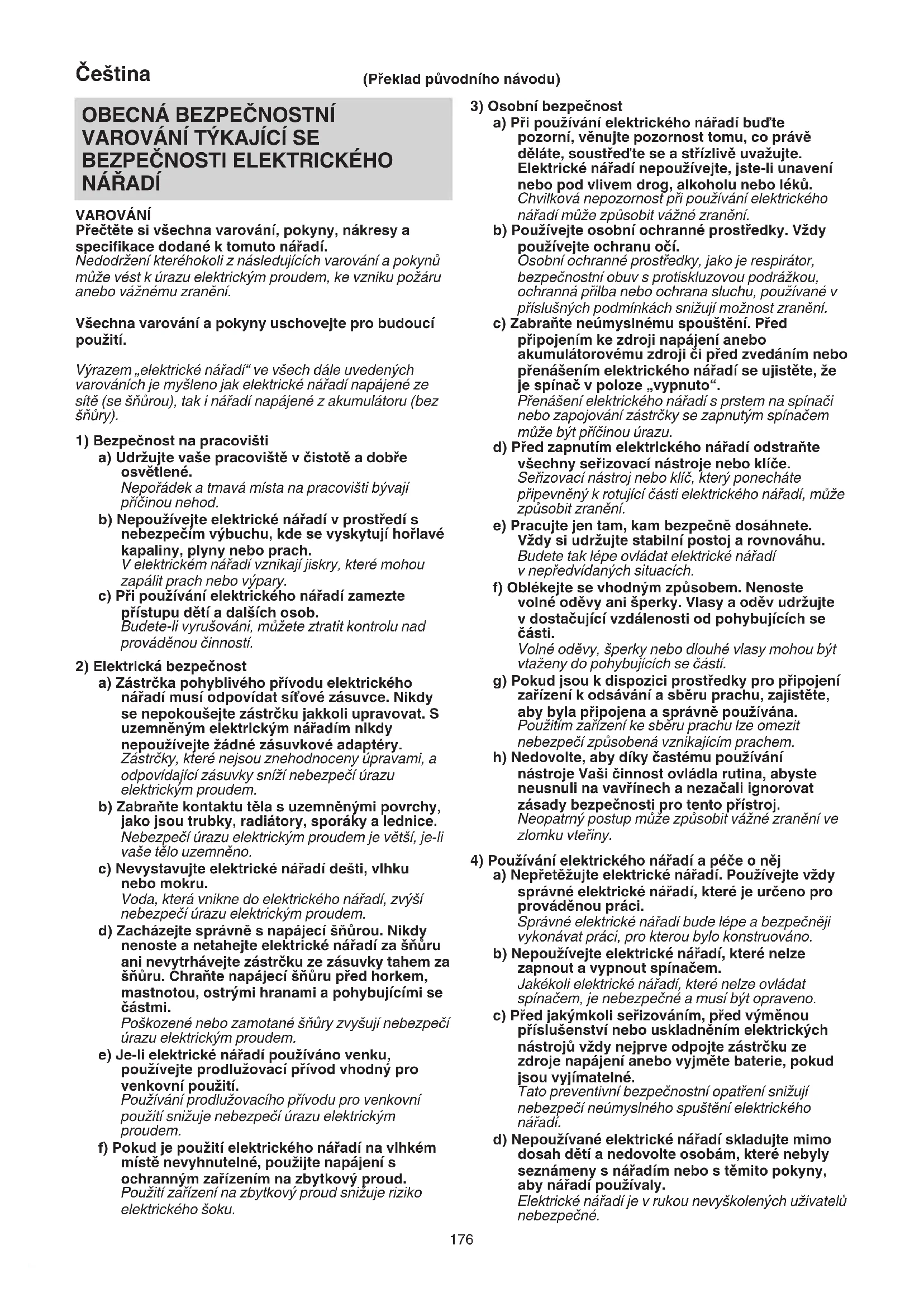

NÁŘADÍ VAROVÁNÍ Přečtěte si všechna varování, pokyny, nákresy a specifikace dodané k tomuto nářadí. Nedodržení kteréhokoli z následujících varování a pokynů může vést kúrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění. c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí vnepředvídaných situacích. f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte vdostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem. h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřínech a nezačali ignorovat zásady bezpečnosti pro tento přístroj. Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny snářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné. 2023/07/11 14:06:07Stylesheet: EU Version: 2023.6.21 C1806DUM_C99749271_306_EUČeština

e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím. f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se smenší pravděpodobností zachytí za materiál nebo se zablokují a práce snimi se snáze kontroluje. g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to sohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí kprovádění jiných činností, než pro jaké bylo určeno, může vést knebezpečným situacím. h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny. Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifikovanou výrobcem. Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru. b) Elektrické nářadí používejte výhradně se specifikovanými akumulátorovými zdroji. Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru. c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár. d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny. e) Nepoužívejte akumulátorový zdroj nebo nástroj, který je poškozen nebo upraven. Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění. f) Nevystavujte akumulátorový zdroj ani nástroj ohni nebo nadměrné teplotě. Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátorový zdroj ani nástroj mimo rozsah teplot uvedených v pokynech. Nesprávný způsob nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou. b) Nikdy neopravujte poškozené akumulátory. Servis akumulátorových zdrojů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

BEZPEČNOSTNÍ VAROVÁNÍ

TÝKAJÍCÍ SE AKKU KOTOUČOVÉ PILY Postupy při řezání a) NEBEZPEČÍ: Dodržujte bezpečnou vzdálenost rukou od místa řezání a pilového listu. Druhou rukou uchopte pomocné držadlo nebo plášť motoru. Pokud obě ruce drží pilu, nemůže dojít kjejich pořezání pilovým listem. b) Nesahejte pod zpracovávaný materiál. Ochranný kryt vás nemůže ochránit před pilovým listem pod zpracovávaným materiálem. c) Nastavte hloubku řezání podle tloušťky zpracovávaného materiálu. Pod zpracovávaným materiálem by neměl být viditelný celý zub pilového listu. d) Během řezání nikdy nedržte obráběný kus ve svých rukou nebo na noze. Zajistěte zpracovávaný materiál na stabilní podklad. Práci je nezbytné provádět náležitým způsobem, aby se minimalizovalo ohrožení osoby, ohýbání pilového listu nebo aby nedošlo ke ztrátě kontroly nad nářadím. e) Při provádění úkonů, během nichž může nástroj přijít do styku se skrytými vodiči, držte elektrické nářadí za odizolované uchopovací plochy. Kontakt svedením pod proudem může mít taktéž vliv na kovové části elektrického nářadí pod proudem a způsobit úraz elektrickým proudem. f) Při podélném řezání vždy používejte pravítko pro podélné řezání nebo vedení příměrného pravítka. Zvýší se tím přesnost řezání a sníží se tím pravděpodobnost ohnutí pilového listu. g) Vždy používejte pilové listy se správnou velikostí a tvarem (kosočtvercový nebo kruhový) upínacích otvorů. Pilové kotouče, které velikostí neodpovídají upínacímu mechanismu pily, budou mít výstředný chod a mohou způsobit ztrátu vlády nad nástrojem. h) Nikdy nepoužívejte poškozené nebo nesprávné podložky a šroub pilového listu. Podložky a šroub pilového listu byly speciálně konstruovány pro váš typ pily pro dosažení optimální výkonnosti a bezpečnosti práce. Příčiny zpětného rázu a příslušná varování – zpětný ráz je náhlá reakce na sevření, zaseknutí nebo vybočení pilového listu, která způsobí nekontrolované zvednutí pily ze zpracovávaného materiálu směrem k obsluze; – když je pilový list pevně sevřený nebo zaseknutý zavřením řezu, list uvázne a reakce motoru vrhne nářadí zpět směrem k obsluze; 2023/07/11 14:06:07Stylesheet: EU Version: 2023.6.21 C1806DUM_C99749271_306_EUČeština

– pokud se pilový list vřezu zkroutí nebo vybočí, zuby hřbetu pilového listu se mohou zaříznout do horní plochy dřeva, což má za následek vysunutí pilového listu zřezu a jeho odskočení zpět směrem k obsluze. Zpětný ráz je důsledek chybného použití anebo nesprávných pracovních postupů nebo podmínek a lze se ho vyvarovat vhodnými níže uvedenými preventivními opatřeními. a) Pilu vždy pevně držte oběma rukama a umístěte své paže tak, aby zachytily síly zpětného rázu. Poloha vašeho těla musí být na jedné, nebo na druhé straně pilového listu, nikoli podél pilového listu. Zpětný ráz může způsobit, že pila odskočí zpět, ale obsluha může kontrolovat síly zpětného rázu, pokud jsou učiněna náležitá preventivní patření. b) Když se pilový list ohýbá nebo když dojde zjakéhokoli důvodu kpřerušení řezání, uvolněte vypínač a přidržte pilu bez pohybu vmateriálu, dokud se pilový list zcela neuvede do klidu. Když je pilový list vpohybu, nikdy se nepokoušejte vytáhnout pilu ze součásti nebo zatáhnout pilu dozadu, protože může dojít ke zpětnému rázu. Zjistěte příčinu ohýbání pilového listu a proveďte nápravné opatření, aby se odstranila. c) Když pilu znovu spouštíte ve zpracovávaném materiálu, vystřeďte pilový list vřezu tak, aby zuby pily nebyly zaříznuté v materiálu. Pokud se pilový list zablokuje, může se vysunout ze zpracovávaného materiálu nebo může dojít ke zpětnému rázu listu, jakmile se pila znovu uvede do chodu. d) Rozměrné desky podložte, aby se zmenšilo na nejnižší míru riziko sevření pilového listu a jeho zpětného rázu. Rozměrné desky mají tendenci se vlastní hmotností prohýbat. Podpěry je třeba umístit pod deskou na obou stranách vblízkosti řezání a vblízkosti hrany desky. e) Nepoužívejte otupené nebo poškozené pilové listy. V důsledku tupých nebo nesprávným způsobem nastavených pilových listů vzniká úzký řez, což je příčinou nadměrného tření, ohýbání pilového listu a zpětného rázu. f) Zajišťovací páky hloubky a zešikmení pilového listu musí být před zahájením řezání utažené a zajištěné. Pokud se nastavení pilového listu při řezání posune, může to způsobit ohnutí nebo zpětný ráz. g) Zvýšená opatrnost je potřebná při řezu do stěn nebo jiných nepřehledných míst. Vyčnívající pilový list se může zaříznout do předmětů a způsobit zpětný ráz. Funkce spodního ochranného krytu a) Před každým použitím zkontrolujte, zda je náležitě uzavřený spodní ochranný kryt. Neuvádějte pilu do provozu, jestliže se spodní ochranné kryty volně nepohybují a okamžitě neuzavírají. Nikdy nezajišťujte nebo nepřipojujte spodní ochranný kryt v otevřené poloze. Jestliže pilu nechtěně upustíte, může se spodní ochranný kryt ohnout. Zvedněte spodní ochranný kryt pomocí zatahovací páčky a zajistěte, aby se kryt volně pohyboval a nedotýkal se pilového listu nebo jakékoli jiné části ve všech úhlech a hloubkách řezání. b) Zkontrolujte funkčnost pružiny spodního ochranného krytu. Pokud ochranný kryt a pružina nepracují správně, je třeba je před použitím opravit. Spodní ochranný kryt může mít zpomalenou funkci vdůsledku poškozených částí, lepkavých nečistot nebo vytvořených třísek. c) Spodní ochranný kryt je třeba zatáhnout ručně pouze pro speciální druhy řezání, jako například u „zapichovacích“ a „složitých řezů“. Zvedněte spodní ochranný kryt pomocí zatahovací páčky, a jakmile pilový list vnikne do materiálu, spodní ochranný kryt uvolněte. Pro všechna ostatní řezání musí spodní ochranný kryt pracovat automaticky. d) Vždy sledujte, zda spodní ochranný kryt zakrývá pilový list před umístěním pily na pracovní stůl nebo podlahu. Nechráněný pilový list dobíhající setrvačností způsobí, že pila se posunuje dozadu a řeže vše, co jí stojí v cestě. Zajistěte, aby se pilový list po uvolnění vypínače zastavil.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Během používání nástroje noste ochranné ucpávky uší.

2. Používejte výhradně průměr břitu specifikovaný na

3. Nepoužívejte brusný disk.

4. Nepoužívejte pilové kotouče, které jsou deformované

5. Nepoužívejte pilové kotouče vyrobené zrychlořezné

6. Nepoužívejte pilové kotouče, které nesplňují parametry

uvedené vtěchto pokynech.

7. Nezastavujte pilové kotouče bočním tlakem na kotouč.

8. Pilové kotouče udržujte vždy naostřené.

9. Zajistěte, aby se spodní ochranný kryt pohyboval

10. Nikdy nepoužívejte kotoučovou pilu, pokud je spodní

ochranný kryt upevněn votevřené poloze.

11. Ujistěte se, že zatahovací mechanismus ochranného

systému řádně pracuje.

12. Nikdy nepracujte skotoučovou pilou, pokud je pilový

kotouč otočen nahoru nebo do boku.

13. Zajistěte, aby se vmateriálu nenacházely žádné další

předměty, například hřebíky.

14. Pilové kotouče by měly být v rozsahu 165mm až

15. Před prováděním jakýchkoli nastavení, servisem či

údržbou vyjměte z nářadí akumulátor.

16. Dávejte pozor na zpětný ráz brzdy.

Tato kotoučová pila je vybavena elektrickou brzdou, která se spustí, když uvolníte spínač. Jelikož dochází ke zpětnému rázu, když brzda funguje, ujistěte se, že držíte hlavní část bezpečně.

17. Ujistěte se, že je spínač v poloze VYPNUTO (OFF).

Pokud je akumulátor vložen do elektrického nářadí, jehož spínač se nachází vpoloze ON (ZAPNUTO), elektrické nářadí se okamžitě spustí, což může způsobit vážný úraz.

18. Vyhýbejte se řezání za situace, kdy se základna zdvihla

od materiálu. Když se pilový list zachytává v materiálu nebo když znějakého důvodu přerušíte řezání, uvolněte vypínač a přidržte pilu bez pohybu vmateriálu, dokud se pilový list zcela nezastaví. Když je pilový list vpohybu, nikdy se nepokoušejte vytáhnout pilu z materiálu nebo ji přitáhnout dozadu, protože může dojít ke ZPĚTNÉMU RÁZU. Zjistěte příčinu ohýbání pilového listu a proveďte nápravné opatření, aby se odstranila. 2023/07/11 14:06:07Stylesheet: EU Version: 2023.6.21 C1806DUM_C99749271_306_EUČeština

19. Rozměrné desky podložte, aby se zmenšilo na nejnižší

míru riziko skřípnutí pilového listu a jeho ZPĚTNÉHO RÁZU. Rozměrné desky mají sklony se vlastní hmotností prohýbat (Obr.3). Podpěry je třeba umístit pod desku na obou stranách vblízkosti linie řezu a vblízkosti hrany desky, jak je znázorněno na Obr.2. Aby se na nejnižší míru zmenšilo riziko skřípnutí pilového listu a jeho zpětného rázu. Pokud se při řezání nelze vyhnout spočinutí pily plnou vahou na obrobku, je třeba, aby pila spočívala na větším kusu a odříznut byl menší kus.

20. Buďte zvlášť opatrní při „prořezávání“ do již

postavených stěn nebo jiných míst, kam nevidíte. Vyčnívající pilový list se může zaříznout do předmětů a způsobit ZPĚTNÝ RÁZ. NIKDY nestrkejte ruce či prsty za pilu (Obr.4). Pokud by došlo ke zpětnému rázu, pila by vám mohla snadno skočit přes ruku zpět a případně způsobit závažné poranění.

21. VAROVÁNÍ: Je důležité obrobek správně podepírat a

držet pilu pevně, aby nedošlo ke ztrátě vlády nad nástrojem a následnému případnému zranění. Obr.5 znázorňuje obvyklou oporu ruky na pile.

22. Umístěte širší část těla pily na pevně podepřenou část

obrobku, a nikoli na část, která po dokončení řezu odpadne. Příklad na Obr.6 znázorňuje SPRÁVNÝ způsob odřezávání okraje desky a na Obr.7 NESPRÁVNÝ způsob. Pokud je obrobek krátký nebo malý, upněte jej svorkami. NESNAŽTE SE DRŽET KRÁTKÉ KUSY RUKOU!

23. Nikdy se nepokoušejte řezat s kotoučovou pilou, když ji

ve svěráku držíte vzhůru nohama. To je velmi nebezpečné a může to vést k vážným nehodám. (Obr.8)

24. Při použití vodítka nezkoušejte provádět šikmý řez,

neboť by mohlo dojít k proklouznutí řezaného materiálu mezi pilovým kotoučem a vodítkem. V opačném případě může dojít ke zranění. (Obr.9)

25. Pokud by páčka zůstala nezajištěná, vznikla by tím

velmi nebezpečná situace. Vždy ji pečlivě upněte. (Obr.15)

26. Je velmi nebezpečné nechat páku sklonu a křídlovou

matici sklonu povolené. Vždy je důkladně zajistěte. (Obr.25, 26)

27. Před řezáním zkontrolujte materiál, který budete řezat.

Pokud očekáváte, že materiál bude vytvářet škodlivý/ toxický prach, přesvědčte se, že sáček na prach nebo vhodný systém na odsávání prachu je pevně připojen kvývodu prachu. Pokud máte kdispozici protiprachovou masku, použijte i ji. ○ Před uvedením pily do chodu se přesvědčte, že pilový kotouč dosáhl maximálních otáček. ○ Pokud se při chodu pilový kotouč zastaví nebo se ozve neobvyklý zvuk, okamžitě vypněte vypínač (poloha OFF). ○ Práce skotoučovou pilou, jejíž pilový kotouč je otočen nahoru nebo do boku, je velmi nebezpečná. Vyvarujte se tohoto neobvyklého způsobu použití. ○ Při řezání materiálu vždy používejte ochranné brýle. ○ Po dokončení práce vytáhněte baterii.

28. Po upevnění pilového kotouče se znovu ujistěte, že

pojistná páčka je pevně zajištěná ve stanovené poloze.

29. Použijte pilovou čepel, která je určena pro řezání dřeva.

30. Použijte pilovou čepel se zobrazenou rychlostí stejnou

nebo vyšší, než je řezná rychlost zobrazená na tomto nástroji.

31. Používejte ostří pily, které splňuje normu EN847-1.

32. Nedívejte se přímo do světla.

Pokud budou vaše oči soustavně vystaveno světlu, mohly by vás bolet. Opatrně otřete všechnu špínu a nečistoty, které ulpěly na čočce LED světla jemným hadříkem, abyste čočku nepoškrábali. Poškrábání čočky LED světla může mít za následek snížení jasu.

33. Chraňte panel vypínače před silnými údery. Mohlo by

34. Akumulátor vždy nabíjejte v rozmezí teplot 0°C–40°C.

Za teplot nižších než 0°C dojde k přebití akumulátoru, což je nebezpečný stav. Za teplot překračujících 40°C akumulátor nelze nabíjet. Nejvhodnějšími teplotami k nabíjení je rozmezí 20°C–25°C.

35. Nabíječku nepoužívejte nepřetržitě.

Jakmile dokončíte nabíjení, nabíječku nechte před dalším nabíjením odpočinout po dobu 15 minut.

36. Nedovolte, aby se do otvoru pro připojení akumulátoru

dostaly cizí předměty nebo materiál.

37. Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.

38. Nikdy nezkratujte dobíjecí akumulátor. Zkrat

akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

39. Nevhazujte akumulátor do ohně. Akumulátor může

vtakovém případě explodovat.

40. Jakmile akumulátor dosáhne konce životnosti a není

možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

41. Do větracích otvorů vnabíječce nevkládejte žádné

předměty. Pokud do větracích otvorů nabíječky vložíte kovové nebo hořlavé předměty, může dojít kúrazu elektrickým proudem nebo poškození nabíječky.

42. Při nepřetržitém používání této jednotky se může

jednotka přehřát, což může vést k poškození v motoru a spínači. Proto vždy, když se zvýší teplota krytu, na chvíli přerušte práci s nářadím.

43. Ujistěte se, že akumulátor je pevně nainstalován. Pokud

je povolen, mohl by vypadnout a způsobit nehodu.

44. Výrobek nepoužívejte, pokud jsou svorky nářadí nebo

akumulátoru (upevnění akumulátoru) jakkoli zkřiveny. Osazením akumulátoru by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

45. Dbejte na to, aby se na svorkách nářadí (upevnění

akumulátoru) nevyskytovaly kovové částečky a prach. ○ Před použitím si ověřte, že se v prostoru svorek nenahromadily kovové částečky a prach. ○ Při používání se snažte zabránit tomu, aby kovové částečky nebo prach z nářadí pronikly na akumulátor. ○ Při pozastavení provozu nebo po použití nenechávejte nářadí v místech, kde by mohlo být vystaveno ze vzduchu se snášejícím kovovým částečkám nebo prachu. V opačném případě by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

46. Nástroj a akumulátor vždy používejte při teplotách mezi

Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity akumulátoru,

motor se zastaví. V takovém případě akumulátor okamžitě dobijte. 2023/07/11 14:06:07Stylesheet: EU Version: 2023.6.21 C1806DUM_C99749271_306_EUČeština

2. Pokud je nářadí přetíženo, motor se může zastavit. V

takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.

3. Je-li akumulátor přehřátý a přetížený, může se pohon

akumulátoru zastavit. V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat. Dále prosím dbejte následujících varování a upozornění. VAROVÁNÍ Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a

prach. ○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach. ○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru. ○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu. ○ Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

2. Nepropichujte akumulátor ostrým předmětem, například

hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.

3. Nepoužívejte viditelně poškozený či deformovaný

4. Nepoužívejte akumulátor k jinému než určenému účelu.

5. Pokud se nabíjení akumulátoru nedokončí, i když

uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

6. Nevystavujte akumulátor působení vysokých teplot

nebo vysokého tlaku, neumísťujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

7. V případě zjištění úniku nebo zápachu okamžitě

zajistěte bezpečnou vzdálenost od ohně.

8. Nepoužívejte na místech se silnou statickou elektřinou.

9. V případě úniku kapaliny, zápachu, vznikajícího tepla,

ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.

10. Akumulátor nepotápějte ani nenechte vniknout dovnitř

žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem.

11. Nevystavujte panel zobrazení silným otřesům, ani jej

nerozbijte. Mohlo by dojít k poruše. UPOZORNĚNÍ

1. Pokud se kapalina unikající z akumulátoru dostane do

očí, netřete si je, dobře je vymyjte čistou vodou, například vodou zvodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s pokožkou či

oděvem, ihned zasažená místa omyjte čistou vodou, například vodou zvodovodu. Kapalina může způsobit podráždění kůže.

3. Zjistíte-li při prvním použití, že na akumulátoru je rez,

vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci. VAROVÁNÍ Pokud se vodivé cizí těleso dostane do svorky lithium- iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se řiďte následujícími předpisy a řádně je dodržujte. ○ Neumisťujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování. ○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory. TÝKAJÍCÍ SE PŘEPRAVY LITHIUM-

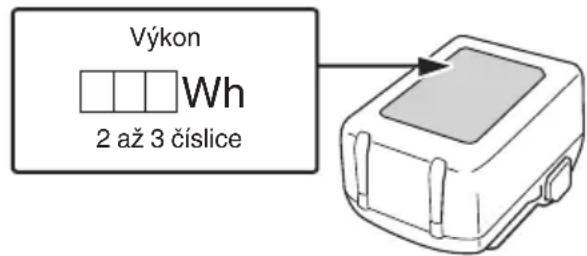

Při přepravě lithium-iontové baterie se řiďte následujícími opatřeními. VAROVÁNÍ Uvědomte přepravní společnost, že balení obsahuje lithium-iontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy. ○ Lithium-iontové baterie, jejichž výkon přesahuje 100Wh, jsou považovány z hlediska přepravní klasfikace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy. ○ Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

Výkon 2 až 3 číslice

BEZPEČNOSTNÍ OPATŘENÍ

TÝKAJÍCÍ SE PŘIPOJENÍ ZAŘÍZENÍ USB (UC18YSL3) Pokud se objeví nečekaný problém, může dojít k poškození či ztrátě dat na zařízení USB, které je připojené k tomuto produktu. Před použitím zařízení USB s tímto produktem si vždy zazálohujte všechna data, která se na zařízení nacházejí. Berte prosím na vědomí, že naše společnost nenese žádnou odpovědnost za data uložená na zařízení USB, když dojde k jejich poškození nebo ztrátě, ani za jakoukoli škodu, ke které může dojít na připojeném zařízení. VAROVÁNÍ ○ Před použitím zkontrolujte propojovací USB kabel, zda není poškozený či nemá jinou závadu. Použití poškozeného či vadného USB kabelu může vést ke vzniku kouře nebo vznícení. ○ Když výrobek nepoužíváte, zakryjte USB vstup gumovým krytem. Usazený prach atd. na USB vstupu může způsobit vznik kouře nebo vznícení. POZNÁMKA ○ USB nabíjení se může čas od času pozastavit. ○ V době, kdy se USB zařízení nenabíjí, vytáhněte USB zařízení z nabíječky. Pokud tak neučiníte, může dojít nejen ke zkrácení životnosti baterie USB zařízení, ale rovněž i k nečekaným nehodám. 2023/07/11 14:06:07Stylesheet: EU Version: 2023.6.21 C1806DUM_C99749271_306_EUČeština

○ V závislosti na jejich typu nemusí být možné nabíjet některá USB zařízení.

Čísla v seznamu níže odpovídají Obr.1–Obr.32. 1 Spínač 2 Zajištění spínače 3 Tryska na lapání prachu 4 Nastavovací páka hloubky řezání 5 Křídlová matice sklonu 6 Spodní ochranný kryt 7 Šroub 8 Podložka (B) 9 Ostří pily 10 Vodicí prvek 11 Základna 12 Páka sklonu 13 Knofl íkový šroub spony vodicího prvku 14 Zajišťovací páka 15 LED kontrolka 16 Akumulátor 17 Imbusový klíč 18 Držadlo 19 Pomocné držadlo 20 Kontrolka nabíjení 21 Upevňovací šroub M6 (×2) 22 Rýhovaný šroub M6 23 Zkosená deska (B) 24 Šroub pro seřízení úhlu 25 Šroub pro seřízení úhlu (pro 45°) (×2) 26 Volič režimu 27 Kontrolka tichého režimu 28 Přepínač režimu osvětlení 29 Kontrolka režimu osvětlení 30 Vodicí lišta 31 Vodicí drážky 32 Vodicí lišta 33 Gumový okraj 34 Řezivo 35 Aretace 36 Podložka (A) 37 Spínač indikátoru stavu baterie 38 Kontrolka stavu nabití baterie 39 Panel zobrazení SYMBOLY VAROVÁNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. C1806DUM: Akku kotoučová pila Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. Vždy noste ochranu očí. Používejte vždy chrániče uší. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

Počet otáček při běhu naprázdno ZAPNUTÍ

VYPNUTÍ Odpojte baterii Varování Zakázaná akce Tichý režim ZAPNUTÝ Tichý režim VYPNUTÝ Vždy zapnuto (vypne se po 60 sekundách) Vždy vypnuto 2023/07/11 14:06:07Stylesheet: EU Version: 2023.6.21 C1806DUM_C99749271_306_EUČeština

Dokud nedojde ke kontaktu Zablokovat Odblokovat Akumulátor Svítí; Zbývá více než 75% kapacity akumulátoru. Svítí; Zbývá 50%–75% kapacity akumulátoru. Svítí; Zbývá 25%–50% kapacity akumulátoru. Svítí; Zbývá méně než 25% kapacity akumulátoru. Bliká; Akumulátor je téměř vybitý. Dobijte akumulátor co nejdříve. Bliká; Příkon se přerušil z důvodu vysoké teploty. Vyjměte akumulátor z nářadí a nechte jej plně vychladnout. Bliká; Příkon se přerušil kvůli poruše nebo závadě. Potíž může tkvět v akumulátoru, proto se prosím obraťte na svého prodejce.

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 268. Standardní příslušenství podléhají změnám bez předchozího upozornění. POUŽITÍ Řezání různých typů dřeva. SPECIFIKACE

1. Elektrické nářadí

Model C1806DUM Napětí 18 V Rychlost bez zatížení 4500 min-

(výkonný režim) 2500 min-

(tichý režim) Kapacita Hloubka řezání 90° 66 mm 45° 43 mm Hmotnost*

3,9 kg (BSL1850MA) 4,3 kg (BSL36B18X) *1 Podle metody EPTA 01/2014 POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. Elektronické ovládání ○ Měkký start ○ Ochrana proti přetížení Tato ochranná funkce odpojí napájení motoru v případě jeho přetížení či nápadného snížení rychlosti otáčení během provozu. Pokud dojde ke spuštění funkce ochrany proti přetížení, motor se může zastavit. V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat. ○ Ochrana proti přehřátí Tato ochranná funkce odpojí napájení motoru a zastaví elektrické nářadí v případě přehřátí motoru během provozu. Pokud dojde ke spuštění funkce ochrany proti přehřátí, motor se může zastavit. V takovém případě uvolněte spínač nářadí a nechte jej několik minut ochladit. Potom můžete nářadí znovu používat. ○ Funkce přepínání řezné rychlosti (výkonný režim/tichý režim) (viz Obr.18)

Model Napětí Kapacita akumulátoru BSL1850MA 18 V 5,0 Ah NABÍJENÍ Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů. <UC18YSL3>

1. Zapojte síťový kabel nabíječky do elektrické

zásuvky. Po připojení zástrčky nabíječky do zásuvky se červeně rozbliká kontrolka nabíjení. (viz Tabulka1)

2. Vložte akumulátor do nabíječky.

Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr.10 (na straně 3).

Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka nabíjení bude blikat modře. Když je baterie zcela nabitá, kontrolka nabíjení se rozsvítí zeleně. (viz Tabulka1) (1) Signalizace kontrolky nabíjení Kontrolka nabíjení signalizuje stav nabíječky nebo nabíjecí baterie tak, jak je uvedeno v Tabulce1. Tabulka 1: Signalizace kontrolky nabíjení ZAP/VYP v 0,5 s intervalech (ČERVENĚ) Před nabíjením *

Rozsvítí se po dobu 0,5s v intervalech 1s. (MODŘE) Nabitá na méně než 50% Rozsvítí se po dobu 1s v intervalech 0,5s. (MODŘE) Nabitá na méně než 80% 2023/07/11 14:06:07Stylesheet: EU Version: 2023.6.21 C1806DUM_C99749271_306_EUČeština

Svítí nepřetržitě (MODŘE) Nabitá na více než 80% Svítí nepřetržitě (Nepřetržitý zvuk bzučáku: asi 6s) (ZELENĚ) Nabíjení dokončeno ZAP/VYP v 0,3s intervalech (ČERVENĚ) Pohotovostní režim při přehřátí *

ZAP/VYP v 0,1s intervalech (Přerušovaný zvuk bzučáku: asi 2s) (FIALOVĚ) Nelze nabíjet *

POZNÁMKA *1 Pokud červená kontrolka bliká nadále i po připojení nabíječky, zkontrolujte, zda je akumulátor zcela zasunutý. *2 Akumulátor je přehřátý. Nelze nabíjet. Přestože se nabíjení zahájí ihned po vychladnutí akumulátoru i v případě, že necháte akumulátor uvnitř, nejlepší postup je akumulátor před nabíjením vyjmout a nechat ho vychladnout na stinném, dobře větraném místě. *3 Závada na akumulátoru nebo nabíječce – Zcela zasuňte akumulátor. – Zkontrolujte, zda na upevnění nebo na svorkách akumulátoru neulpěly cizí předměty. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko. ○ Pokud budete bez přestávky používat nabíječku akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 5minut, než budete opět nabíjet. (2) Informace o teplotách a době nabíjení akumulátoru. (viz Tabulka2) Tabulka 2 Model UC18YSL3 Typ baterie Li-ion Nabíjecí napětí 14,4–18 V Rozmezí teplot pro nabíjení 0°C–50°C Doba nabíjení pro kapacitu akumulátoru přibližná (při 20°C) 1,5Ah 15 min 2,0Ah 20 min 2,5Ah 25 min 3,0Ah 20min (BSL1430C,BSL1830C: 30min) 4,0Ah 26 min (BSL1840M: 40min) 5,0Ah 32 min 6,0Ah 38 min Doba nabíjení pro vícevoltový akumulátor, přibližně (při 20°C) 1,5Ah (×2jednotka) 20 min 2,5Ah (×2jednotka) 32 min 4,0Ah (×2jednotka) 52 min Počet článků akumulátoru 4–10 Nabíjecí napětí pro USB 5 V Nabíjecí proud pro USB 2 A Hmotnost 0,6 kg POZNÁMKA ○ Doba nabíjení se může měnit podle okolní teploty a napájecího napětí. ○ Pokud nabíjení trvá dlouho – Nabíjení bude trvat déle při velmi nízkých okolních teplotách. Akumulátor dobíjejte na místě, kde je teplo (například v interiéru). – Nezakrývejte větrací otvory. V opačném případě dojde k přehřátí vnitřního prostoru nabíječky' čímž dojde ke snížení jejího výkonu. – Pokud chladicí ventilátor nefunguje, obraťte se na servisní středisko autorizované společností HiKOKI s žádostí o opravu.

4. Odpojte síťový kabel nabíječky ze zásuvky.

5. Pevně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA Ujistěte se, že jste po nabití vyjmuli akumulátor znabíječky a poté jej uložte. Ohledně vybití v případě nových akumulátorů, apod. Při prvním a druhém použití může být elektrický výboj nízký, protože nejsou aktivovány vnitřní chemické látky nových akumulátorů a akumulátorů, které nebyly po delší dobu používány. Toto je dočasný stav a normální čas vyžadovaný k nabíjení se obnoví poté, co se akumulátor 2–3 krát dobije. Jak zařídit delší výkon akumulátorů. (1) Nabijte akumulátory předtím, než se úplně vybijí. Pokud máte pocit, že se výkon nástroje snižuje, zastavte práci s nástrojem a dobijte akumulátor. Pokud budete pokračovat v používání nástroje a dojde k vybití elektrické energie, může dojít k poškození akumulátoru a zkrátí se jeho životnost. (2) Vyvarujte se nabíjení při vysokých teplotách. Dobíjecí akumulátor bude po skončení provozu horký. Pokud je akumulátor dobit ihned po použití, zhorší se stav jeho vnitřních chemických látek a zkrátí se jeho životnost. Nechte akumulátor chvíli vychladnout a pak ho dobijte.

Činnost Obrázek Strana Šikmé řezání za použití vodítka (ve směru +45°)

Nabíjení 10 3 Přesné nastavení souběžnosti stran základny a pilové čepele

Činnost Obrázek Strana Přesné nastavení úhlu sklonu (Při 90°)

Přesné nastavení úhlu sklonu (Při 45°)*

Jemné ladění polohy vodicího prvku 14 4 Úprava hloubky řezu 15 5 Řezací linka 16 5 Činnost spínače 17 5 Podrobnosti o funkci volby režimu*

Použití LED světla 19 5 Nasazení vodicí lišty 20 5 Jak používat trysku na lapání prachu 21 6 Řezání s vodicí lištou (prodává se samostatně)*

Jak používat vodicí lištu (prodává se samostatně)*

Vyjmutí a vložení akumulátoru 24 6 Řezání v pravém úhlu 25 7 Řezání se sklonem (orientace +45°) 26 7 Demontáž pilového ostří 27 8 Montáž pilového ostří 28 8 Ukazatel zbývající kapacity akumulátoru

Nabíjení USB zařízení ze zásuvky elektrické sítě 30-a 9 Nabíjení USB zařízení a baterie ze zásuvky elektrické sítě 30-b 9 Postup nabíjení USB zařízení 31 9 Po dokončení nabíjení USB zařízení 32 9 Výběr příslušenství ― 269 *1 Utahujte šroub pro seřízení úhlu, který je vzadu, dokud nedojde ke kontaktu, a poté jím otočte o jednu plnou otáčku zpět v opačném směru. (Obr. 13-a, Obr. 13-b) *2 Podrobnosti o funkci volby režimu Při každém stisknutí voliče režimu se změní provozní režim. Při volbě tichého režimu se rozsvítí jeho kontrolka. Tichý režim snižuje nejvyšší otáčky motoru a umožňuje účinnou práci za nižšího hluku. Režim Rychlost bez zatížení Výkonný 4500min-

POZNÁMKA ○ K přepnutí režimu dojde pouze po osazení akumulátoru a jednorázovém stisknutí zajištění spínače. ○ Aktuální režim zůstane zachován i při zapnutí/vypnutí spínače nebo při vyjmutí/opětovném vložení baterie. *3 Řezání s vodicí lištou K dispozici jsou dvě vodicí drážky pro umístění zařízení na vodicích kolejnicích různých výrobců. *4 Jak používat vodicí lištu U nového pryžového okraje jeho vnější okraj mírně přesahuje řeznou dráhu pilového kotouče. Při prvním použití vodicí lišty ořízněte tuto vyčnívající část následujícím způsobem: Hloubku řezu kotoučové pily nastavte na maximum a úhel pilového kotouče tak, aby byl kolmý (0°). Úplně vytáhněte spínač a pomalu konstantní rychlostí ořízněte gumový okraj za použití vodicí lišty. Aby nedošlo k zatržení, měl by gumový okraj zcela spočívat na podložce (obrobku). Hrana pryžového okraje je pak řeznou hranou obrobku. Po zkrácení vyčnívající části jej můžete použít také při úkosovém řezání.

VAROVNÝ SIGNÁL LED KONTROLKY

Tento produkt obsahuje funkce, které jsou navrženy, aby chránily samotný nástroj, ale také baterii. Pokud jsou během provozu spuštěny jakékoli bezpečnostní funkce, kontrolka LED bude blikat tak, jak je popsáno v tabulce3. Když jsou spuštěné nějaké bezpečnostní funkce, okamžitě sejměte prst ze spínače a pokračujte podle instrukcí popsaných v části opravných akcí. Tabulka 3 Podsvícený LED displej Bezpečnostní funkce 0,1 sekundy zap/0,1 sekundy vyp Ochrana před přetížením Odstraňte příčinu přetížení. 0,5 sekundy zap/ 0,5 sekundy vyp Tepelná ochrana Nechte nástroj a baterii důkladně vychladnout.

VAROVÁNÍ Před údržbou a kontrolou se ujistěte, že je spínač vypnut a baterie vyjmuta.

1. Kontrola pilového kotouče

Protože tupý pilový kotouč snižuje efektivitu a může způsobit poruchy motoru, naostřete nebo vyměňte pilový kotouč, jakmile zjistíte, že je opotřebený.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

Vinutí motoru je důležitou součástí tohoto nástroje. Chraňte jej před poškozením a dávejte pozor, aby nepřišlo do styku s čisticím olejem nebo s vodou. Po 50 hodinách používání motor vyčistěte foukáním suchého vzduchu ze vzduchové pistole nebo jiného nástroje do větracích otvorů v krytu motoru (Obr.33). Nahromadění prachu nebo jiných částeček v motoru může vést k jeho poškození.

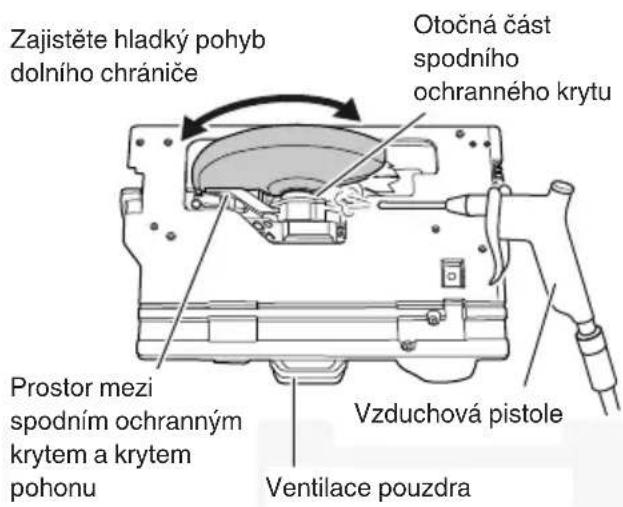

4. Kontrola a údržba spodního ochranného krytu

Vždy se přesvědčte, že se spodní ochranný kryt pohybuje hladce. V případě jakékoli poruchy spodní ochranný kryt okamžitě opravte. 2023/07/11 14:06:07Stylesheet: EU Version: 2023.6.21 C1806DUM_C99749271_306_EUČeština

Při čištění a údržbě pomocí vzduchové pistole nebo jiného nástroje vyčistěte prostor mezi spodním ochranným krytem a krytem pohonu a rovněž otočnou část spodního ochranného krytu proudem suchého vzduchu (Obr.33). Jedná se o účinný postup proti vyletování třísek či jiných částeček. Nahromadění třísek a jiných částic kolem spodního ochranného krytu může způsobit poruchu nebo poškození. VAROVÁNÍ Abyste zabránili vdechování prachu nebo podráždění očí, noste ochranné brýle a protiprachovou masku při používání vzduchové pistole nebo jiného nástroje k čištění dolního chrániče, ventilačních otvorů nebo jiných součástí přístroje. Zajistěte hladký pohyb dolního chrániče Prostor mezi spodním ochranným krytem a krytem pohonu Vzduchová pistole Otočná část spodního ochranného krytu Ventilace pouzdra Obr.33

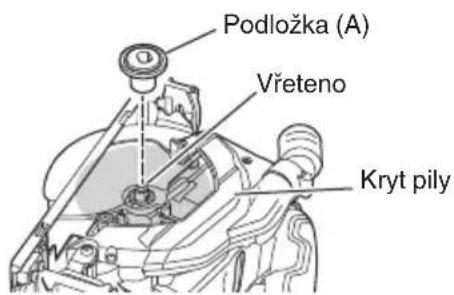

5. Čištění vnitřku krytu pily

Pravidelně kontrolujte a čistěte, abyste se ujistili, že se piliny ani jiný odpadní materiál nehromadí uvnitř krytu pily. Při kontrole a čištění vždy sejměte řetěz pily. (Obr.34) Podložka (A) Vřeteno Kryt pily Obr. 34

6. Kontrola svorek (nářadí i akumulátoru)

Zkontrolujte, že se na svorkách nenahromadily kovové částečky a prach. Příležitostně totéž kontrolujte před, během a po práci s nářadím. UPOZORNĚNÍ Odstraňte veškeré kovové částečky nebo prach, které se mohou nahromadit na svorkách. Pokud tak neučiníte, může dojít k selhání.

Pokud je přístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným vmýdlové vodě. Nepoužívejte rozpouštědla sobsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

Elektrické nářadí a akumulátor skladujte na místě s teplotou nižší než 40°C a mimo dosah dětí. POZNÁMKA Skladování lithium-iontových akumulátorů Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité. Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž. Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů. Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru. UPOZORNĚNÍ Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí). ZÁRUKA Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI. Informace o hluku a vibracích Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871. Změřená vážená hladina akustického výkonu Α:103dB(A) Změřená vážená hladina akustického tlaku Α: 95dB(A) Nejistota K: 3 dB (A). Používejte ochranu sluchu. Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841. Řezání dřevotřísky: Hodnota vibračních emisí

Deklarovaná celková hodnota vibrací a deklarovaná hodnota hlukových emisí byly změřeny v souladu se standardním zkušebním postupem a lze je použít ke vzájemnému srovnávání jednotlivých nářadí. Lze je rovněž použít k předběžnému posouzení expozice pracovníka jejich účinkům. VAROVÁNÍ ○ Vibrace a hlukové emise se mohou během skutečného používání elektrického nářadí lišit od deklarovaných celkových hodnot v závislosti na způsobech použití nářadí, zejména na druhu zpracovávaného obrobku; a ○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním). POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Zkontrolujte dle nížeuvedené tabulky, zda přístroj nepracuje správně. Pokud se tím neodstraní problém, poraďte se svým odborníkem nebo autorizovaným servisním střediskem HiKOKI. Příznak Možná příčina Náprava Nástroj neběží Baterie je vybitá Nabijte baterii. Akumulátor není řádně osazen. Tlačte akumulátor dovnitř, dokud neuslyšíte cvaknutí. Nástroj se náhle zastavil Nástroj byl přetížen Vyřešte problém způsobující přetížení. Ochrana proti přetížení je v činnosti. Baterie se přehřála. Nechte baterii vychladnout. Přístroj nelze naklonit Páka sklonu a křídlová matice sklonu nejsou uvolněny. Nejprve uvolněte páku sklonu a křídlovou matici sklonu a poté zkuste přístroj naklonit. Po provedení nezbytných seřízení utáhněte uvolněné části. Přístroj nelze sklonit zpět Hloubka řezu je nastavena na maximum. Nastavte menší hloubku řezu a poté sklopte přístroj zpět. Páka sklonu a křídlová matice sklonu nejsou uvolněny. Nejprve uvolněte páku sklonu a křídlovou matici sklonu a poté zkuste přístroj naklonit. Jemné ladění rovnoběžnosti nefunguje Upevňovací šrouby M6 (×2) nejsou povolené. (Viz 21 na obr.11 ) Povolte každý z upevňovacích šroubů M6 (2×). Přístroj neřeže správně Pilový kotouč je opotřebovaný nebo mu chybí zuby. Vyměňte pilový kotouč za nový. Šroub je uvolněný. Pevně utáhněte šroub. Pilový kotouč je nainstalován obráceně. Nainstalujte pilový kotouč ve správném směru. Spínač nelze povytáhnout Zajištění spínače není dostatečně zatlačeno. Zcela zatlačte zajištění spínače. Vyprazdňování pilin je nedostatečné V krytu pily se nahromadily piliny. Odstraňte piliny z vnitřku krytu pily. 2023/07/11 14:06:07Stylesheet: EU Version: 2023.6.21 C1806DUM_C99749271_306_EUTürkçe (Orijinal talimatların çevirisi)

7. Pílové kotúče nezastavujte vyvíjaním bočného tlaku na

8. Pílový kotúč vždy uderžujte ostrý.

16. Dávajte pozor na spätný náraz brzdy.

Táto kotúčová píla používa elektrickú brzdu, ktorá sa pri uvoľnení spínača zapne. Pretože dochádza k spätnému nárazu pri uvedení brzdy do činnosti, uistite sa, že hlavnú časť náradia držíte bezpečne.

17. Skontrolujte, či je spínač vpolohe OFF (VYP.). Ak

28. Po pripojení pílového kotúča sa znovu uistite, že je

32. Svoje oči nevystavujte účinkom svetla pozeraním do

svetla. Ak svoje oči budete neustále vystavovať účinkom svetla, dôjde k poškodeniu vášho zraku. Utrite všetky nečistoty alebo špinu prilepenú k šošovke LED svetla jemnou handričkou, pričom dávajte pozor, aby ste šošovku nepoškriabali. Škrabance na šošovke LED svetla môžu spôsobiť zníženie jasu.

33. Panel vypínača nevytavujte silným nárazom ani ho

Po dokončení nabíjania nechajte nabíjačku pred Ďalším nabíjaním batérie približne 15minút odpočívať.

nabíjanie, okamžite prestaňte s ďalším nabíjaním.

6. Batériu nevystavujte účinkom vysokých teplôt ani

1. Elektrické náradie

Model C1806DUM Napätie 18 V Otáčky naprázdno 4500min-

(Režim výkonu) 2500 min-

Model Napätie Kapacita batérie BSL1850MA 18 V 5,0 Ah NABÍJANIE Pred použitím elektrického náradia nabite batériu nasledovne. <UC18YSL3>

1. Napájací kábel nabíjačky pripojte kzásuvke.

Po pripojení zástrčky nabíjačky kzásuvke začne blikať kontrolka nabíjania načerveno. (Pozrite Tabuľku 1)

4. Odpojte napájací kábel nabíjačky zo zásuvky.

VÝSTRAHA Pred vykonaním údržby a kontroly sa uistite, či ste vypli spínač a vybrali batériu.

3. Údržba motorovej jednotky

4. Kontrola a údržba dolného krytu

Model č. Série č. Datum nákupu Jméno a adresa zákazníka Jméno a adresa prodejce (Prosíme o razítko se jménem a adresou prodejce) Türkçe

Prohlašujeme na svou výhradní zodpovědnost, že akku kotoučová pila, identifikovaná podle typu a specifického identifikačního kódu *1), je v souladu se všemi příslušnými požadavky směrnic *2) a norem *3). Technický soubor *4) - viz níže. K sestavení technické dokumentace je oprávněn manažer pro evropské standardy v evropském obchodním zastoupení. Toto prohlášení platí pro výrobek označený značkou CE. Türkçe
