| Typ výrobku | Příklepová vrtačka |
| Značka | Narex |
| Model | EVP 13 H-2C |
| Napětí | 230–240 V |
| Frekvence | 50–60 Hz |
| Výkon | 1100 W |
| Otáčky naprázdno | 1.: 0–1000 min⁻¹, 2.: 0–2800 min⁻¹ |
| Řezné otáčky | 1.: 0–800 min⁻¹, 2.: 0–2250 min⁻¹ |
| Počet úderů | 1.: 0–20 000 min⁻¹, 2.: 0–56 000 min⁻¹ |
| Max. průměr vrtání (ocel) | 16 mm |
| Max. průměr vrtání (hliník) | 25 mm |
| Max. průměr vrtání (dřevo) | 45 mm |
| Max. průměr vrtání (beton) | 24 mm |
| Průměr vrtáku | 1,5–13 mm |
| Sklíčidlo | Ozubené |
| Hmotnost (bez nářadí) | 2,55 kg |
| Dvojitá izolace | Ano (třída II) |
| Předvolba otáček | Ano |
| Otáčení vpravo/vlevo | Ano |
| Počet mechanických rychlostí | 2 |
| Přídavná rukojeť | Ano, nastavitelná |
| Hloubkový doraz | Ano |
| Hladina akustického tlaku (vrtání) | 82,1 dB(A) |
| Hladina akustického tlaku (příklepové vrtání) | 96,5 dB(A) |
| Vibrace (vrtání) | 1,0 m/s² |
| Vibrace (příklepové vrtání) | 12,08 m/s² |
| Údržba | Kontrola uhlíků po 200 h; výměna pokud <5 mm; výměna tuku |
| Záruka | Minimálně 12 měsíců, 24 měsíců pro soukromé použití v EU |
Často kladené otázky - EVP 13 H-2C Narex
Dotazy uživatelů ohledně EVP 13 H-2C Narex
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod EVP 13 H-2C - Narex a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. EVP 13 H-2C značky Narex.
NÁVOD K OBSLUZE EVP 13 H-2C Narex
Symboly použité v návodu a na stroji
Symboly použité v návode a na stroji

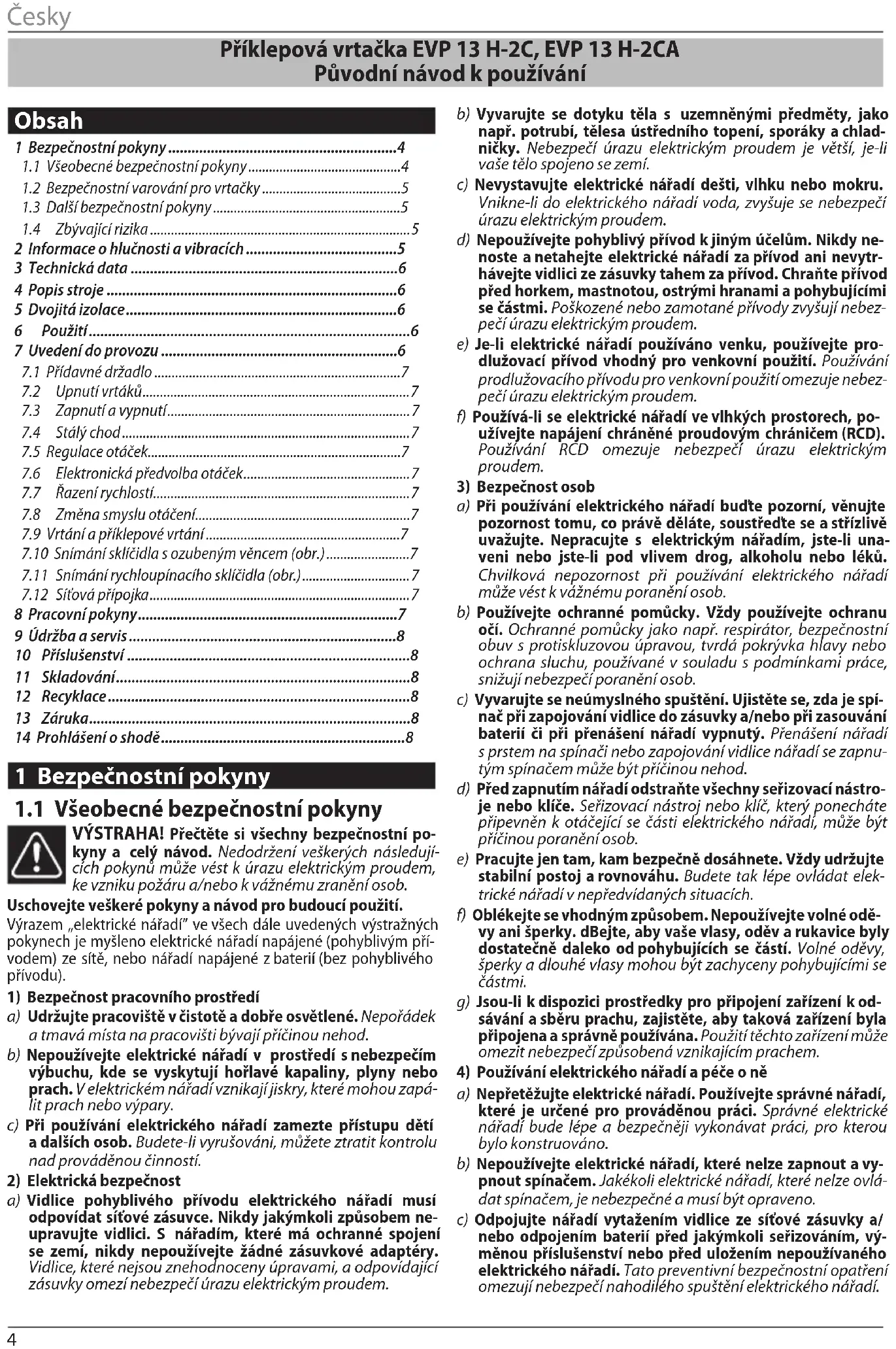

Příklepová vrtačka EVP 13 H-2C, EVP 13 H-2CA Původní návod k používání
Obsah
1 Bezpečnostní pokyny 4
1.1 Všeobecné bezpečnostní pokyny....4
1.2 Bezpečnostní varování pro vrtačky 5
1.3 Další bezpečnostní pokyny....5
1.4 Zbývající rizika 5
2 Informace o hlučnosti a vibracích 5
3 Technická data ....6
4 Popis stroje 6
5 Dvojitá izolace....6
6 Použití......6
7 Uvedení do provozu....6
7.1 Přídavné držadlo 7
7.2 Upnutí vrtáků....7
7.3 Zapnutí a vypnutí....7
7.4 Stálý chod....7
7.5 Regulace otáček....7
7.6 Elektronická předvolba otáček....7
7.7 Razení rychlostí....7
7.8 Změna smyslu otáčení....7
7.9 Vrtání a příklepové vrtání....7
7.10 Snímání sklíčidla s ozubeným věncem (obr.)....7
7.11 Snímání rychloupínacího sklíčidla (obr.)....7
7.12 Sítová přípojka....7
8 Pracovní pokyny....7
9 Údržba a servis....8
10 Příslušenství 8
11 Skladování....8
12 Recyklace....8
13 Záruka....8
14 Prohlášení o shodě....8
1 Bezpečnostní pokyny
1.1 Všeobecné bezpečnostní pokyny
VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a celý návod. Nedodržení veškerých následujících pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru a/nebo k vážnému zranění osob.
Uschovejte veškeré pokyny a návod pro budoucí použití.
Výrazem „elektrické nářadí” ve všech dále uvedených výstražných pokynech je myšleno elektrické nářadí napájené (pohyblivým přívodem) ze sítě, nebo nářadí napájené z baterií (bez pohyblivého přívodu).
1) Bezpečnost pracovního prostředí
a) Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají přičinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoli způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí, nikdy nepoužívejte žádné zásuvkové adapté. Vidlice, které nejsou znehodnoceny úpravami, a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.
b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojeno se zemí.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Vnikne-li do elektrického nářadí voda, zvyšuje se nebezpečí úrazu elektrickým proudem.
d) Nepoužívejte pohyblivý přívod k jiným účelům. Nikdy nenoste a netahejte elektrické nářadí za přívod ani nevytrhávejte vidlici ze zásuvky tahem za přívod. Chraňte přívod před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané přívody zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití omezuje nebezpečí úrazu elektrickým proudem.
f) Používá-li se elektrické nářadí ve vlhkých prostorech, používejte napájení chráněné proudovým chráničem (RCD). Používání RCD omezuje nebezpečí úrazu elektrickým proudem.
3) Bezpečnost osob
a) Při používání elektrického nářadí budte pozorní, věňujte pozornost tomu, co právě děláte, soustředte se a strízlivě uvažujte. Nepracujte s elektrickým nářadím, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může vést k vážnému poranění osob.
b) Používejte ochranné pomůcky. Vždy používejte ochranu očí. Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané v souladu s podmínkami práce, snižují nebezpečí poranění osob.
c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při zapojování vidlice do zásuvky a/nebo při zasouvání baterií či při přenášení nářadí vypnutý. Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být přičinou nehod.
d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nářadí, může být příčinou poranění osob.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperky. dBejte, aby vaše vlasy, oděv a rukavice byly dostatečně daleko od pohybujících se částí. Volné oděvy, šperky a dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
g) Jsou-li k dispozici prostředky pro připojení zařízení k od-sávání a sběru prachu, zajistěte, aby taková zařízení byla připojena a správně používána. Použití těchto zařízení může omezit nebezpečí způsobená vznikajícím prachem.
4) Používání elektrického nářadí a péče o ně
a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky a/nebo odpojením baterií před jakýmkoli seřizováním, výměnou příslušenství nebo před uložením nepouživaného elektrického nářadí. Tato preventivní bezpečnostní opatření omezují nebezpečí nahodilého spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí ukládejte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s elektrickým nářadím nebo s těmito pokyny, aby nářadí použivaly. Elektrické nářadí je v rukou nezkušených uživatelů nebezpečné.
e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustředte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.
f) Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené Řezací nástroje s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.
5) Servis
a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, které bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná úroveň bezpečnosti elektrického nářadí jako před opravou.
1.2 Bezpečnostní varování pro vrtačky
- Používejte přídavnou rukojeť (přídavné rukojeti), je-li (jsou-li) dodávána (dodávány) s nářadím. Ztráta kontroly může způsobit zranění osoby.
- Při provádění činnosti, kde se obráběcí nástroj může dotknout skrytého vedení nebo svého vlastního přívodu, držte elektromechanické nářadí za úchopové izolované povrchy. Dotyk obráběcího nástroje se „živým” vodičem může způsobit, že se neizolované kovové části elektromechanického nářadí stanou „živými” a mohou vést k úrazu uživatele elektrickým proudem.
1.3 Další bezpečnostní pokyny
- Kontrolujte pravidelně síťovou zástrčku a kabel a při poškození je nechte vyměnit v autorizovaném zákaznickém servisu.
- Pred připojením k elektrické síti musí být spínač ve vypnuté poloze.
- Sítový kabel vedte vždy od nářadí dozadu. Sítový kabel se nesmí namáhat taháním a nesmí ležet na ostrých hranách nebo přes ně vést.
- Při práci dBejte na bezpečný a stabilní postoj.
- Nepracujte ve vlhkém prostředí.
- Když do elektrického nářadí pronikne vlhkost, vytáhněte síťovou zástrčku ze zásuvky a nechte elektrické nářadí zkontrolovat v autorizovaném zákaznickém servisu.
- Zapojeného elektrického nářadí se nedotýkejte mokrýma rukama.
- Používejte vhodné osobní ochranné pomůcky: chrániče sluchu, ochranné brýle, při prašných pracích respirátor a při výměně nástroje ochranné rukavice, pevnou obuv.
1.4 Zbývající rizika
I v případě správného používání nářadí a při dodržování všech příslušných bezpečnostních předpisů mohou z důvodu konstrukčního provedení nářadí a provozu nářadí vznikat následující zbývající bezpečnostní rizika:
- Nebezpečí způsobené sítovým kabelem.
- Zdraví škodlivá koncentrace prachu při práci v nedostatečně větraných prostorech.
- Poranění při dotyku dílů pod elektrickým napětím při demon-táži nářadí nebo jeho dílů, pokud není zástrčka síťového kabelu vytažená ze zásuvky.
- Používejte jen originální náhradní díly.
2 Informace o hlučnosti a vibracích
Hodnoty byly naměřeny v souladu s EN 62841.
Vrtání
Hladina akustického tlaku L _n0 = 82,1 dB (A).
Hladina akustického výkonů L _wA = 92,5 dB (A).
Nepřesnost měření K = 1,5 dB (A).
Vrtání s příklepem
Hladina akustického výkonů L _wA = 106,9 dB (A).
Nepřesnost měření K = 1,5 dB (A).
POZOR! Při práci vzniká hluk! Používejte ochranu sluchu!
Vážená hodnota vibrací působící na ruce a paže:
Vrtání a_n=1,0 m.s^2
Vrtání s příklepem a_h=12,08 m.s^-2 .
Nepřesnost měření K = 0,81 m.s ^-2 .
Uvedené hodnoty vibrací a hlučnosti byly změřeny podle zkušebních podmínek uvedených v EN 62841 a slouží pro porovnání nářadí. Jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí.
Uvedené hodnoty vibrací a hlučnosti se vztahují k hlavnímu použití elektrického nářadí. Při jiném použití elektrického nářadí, s jinými nástroji nebo při nedostatečné údržbě se zatížení vibracemi a hlu-kem může během celé pracovní doby výrazně zvýšit.
Pro přesné posouzení během předem stanovené pracovní doby je nutné zohlednit také dobu chodu nářadí na volnoběh a vypnutí nářadí v rámci této doby. Tím se může zatížení během celé pracovní doby výrazně snížit.
3 Technická data
| Typ EVP 13 H-2C EVP 13 H-2CA | ||
| Napájecí napětí (V) 230 230 | ||
| Sítový kmitočet (Hz) 50–60 50–60 | ||
| Příkon (W) 1 100 1 100 | ||
| Otáčky při zatížení (min ^-1 ) | ||
| 1. rychl. stupeň 0–800 0–800 | ||
| 2. rychl. stupeň 0–2 250 0–2 250 | ||
| Otáčky naprázdno (min ^-1 ) | ||
| 1. rychl. stupeň 0–1 000 0–1 000 | ||
| 2. rychl. stupeň 0–2 800 0–2 800 | ||
| Počet úderů (min ^-1 ) | ||
| 1. rychl. stupeň 0–20 000 | 0–20 000 | |
| 2. rychl. stupeň 0–56 000 | 0–56 000 | |
| Předvolba otáček | √ | √ |
| Otáčení vpravo – vlevo | √ | √ |
| Rozsah sklíčidla ø (mm) | 1,5–13 | 1,5–13 |
| Závit na vřetenu | 1/2“–20 UNF | 1/2“–20 UNF |
| Rychloupínací sklíčidlo Auto-Lock | × | √ |
| Vrtání ø max (mm) | ||
| do oceli | 16 | 16 |
| do hliníku | 25 | 25 |
| do dřeva | 45 | 45 |
| do betonu | 24 | 24 |
| Upínací krk ø (mm) | 43 | 43 |
| Hmotnost (kg) | 2,55 | 2,75 |
| Třída ochrany | II / ☑ | II / ☑ |
4 Popis stroje
[1a] ..Sklíčidlo s ozubeným věncem
[1b]..Rychloupínací sklíčidlo Auto-Lock
[2].....Plošky na vřetenu
[3].....Upínací krk
[4].....Páčka řazení příklepu
[5].....Větrací otvory
[6].....Aretační kolík
[8].....Kolečko předvolby otáček
[9].....Páčka přepínače
[10] ..Páčka řazení rychlostí
[11] ..Přídavné držadlo
[12] ..Dorazová tyč
[13] ..Klička sklíčidla
[14] ..Stranový klíč*
[15] ..Klíč šestihranný zástrčný*
*) Zobrazené nebo popsané příslušenství nemusí být součástí dodávky.
5 Dvojitá izolace
Pro maximální bezpečnost uživatele jsou naše přístroje konstruovány tak, aby odpovídaly platným evropským předpisům (normám EN). Přístroje s dvojitou izolací jsou označeny mezinárodním symbolem dvojitého čtverce. Takové přístroje nesmějí být uzemněny a k jejich napájení stačí kabel se dvěma žilami. Přístroje jsou odrušeny podle normy EN 55014.
6 Použití
Stroj je určen k príklepovému vrtání do zdiva, betonu a horniny, jakož i k vrtání do dřeva, kovu, keramiky a umělé hmoty. Stroje s elektronickou regulací a chodem vpravo / vlevo jsou také vhodné k šroubování a řezání závitů.
Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.
7 Uvedení do provozu
Nesprávné používání může způsobit poškození nářadí. dBejte proto těchto pokynů:
– Používejte vždy ostré vrtáky.
- Zatěžujte nářadí tak, aby nedošlo k velkému snížení otáček anebo k zastavení.
- Rychlostní stupeň zařazujte vždy za klidu stroje nebo při doběhu při nízkých otáčkách, v žádném případě při vrtání nebo jinak zatíženém stroji.
Zkontrolujte, zda údaje na výrobním štítku souhlasí se skutečným napětím zdroje proudu.
Zkontrolujte, zda typ zástrčky odpovídá typu zásuvky.
Nářadí určené pro 230 V se smí připojit i na 220/240 V.
VAROVÁNÍ! Nebezpečí poranění při použití elektrického nářadí při nesprávném napájení ze sítě.
7.1 Přídavné držadlo
Z důvodu bezpečnosti používejte vždy přídavné držadlo [11] pevně upnuté na upinacím krku [3]. Dorazovou tyčí [12] lze nastavit hloubku vrtání. Otáčením držadla lze změnit polohu přídavného držadla a hloubkového dorazu.
7.2 Upnutí vrtáků
Sklíčidlo s ozubeným věncem
Sklíčidlo natolik otevřete, až lze nasadit nástroj. Nástroj nasadte. Nasadte nástroj a pomocí klicky sklíčidla [13] jej rovnoměrně upněte.
Rychloupínací sklíčidlo
Sklíčidlo natolik otevřete, až lze nasadit nástroj. Nástroj nasadte.
Objímku rychloupínacího sklíčidla utáhněte silně rukou, až je slyšet jasné přeskočení („klik“). Sklíčidlo se tímto automaticky zajistí.
Zajištění se opět uvolní, budete-li k odejmutí nástroje otáčet objímkou v protisměru.
Pozor u horkého sklíčidla:
Při delších pracovních úkonech, zejména u příklepového vrtání, se sklíčidlo může silně zahřát. V tomto přípaloporučuje nosit ochranné rukavice.
7.3 Zapnutí a vypnutí
Stisknutím tlačítka spínače [7] se stroj uvede do chodu a uvolněním se zastaví.
7.4 Stálý chod
Stisknutím tlačítka spínače [7] na doraz a současně zatlačením are-tačního kolíku [6] se dosáhne stálého chodu.
Opětovným stisknutím tlačítka spínače [7] a uvolněním se stálý chod přeruší.
7.5 Regulace otáček
Lehkým a postupným stisknutím tlačítka regulátoru [7] docílíte nízkých otáček a kontrolovaného plynulého rozeběhu.
Postupným dalším tisknutím tlačítka se otáčky zvyšují na předvolené.
7.6 Elektronická předvolba otáček
Kolečkem předvolby [8] se nastavují - i za chodu stroje - požadované předvolené otáčky.
Potřebné otáčky jsou závislé na druhu vrtaného materiálu a doporučuje se ověřit si je praktickou zkouškou.
Při velkém zatížení stroje, kolečko předvolby [8] nastavit do krajní polohy ve směru + (maximální otáčky - regulace odpojena).
Po delší práci s nízkými otáčkami nechte stroj běžet 3 minuty na-prázdno při maximálních otáčkách, aby se motor ochladil.
7.7 Razení rychlostí
Řadící páčkou rychlostí [10] můžete nastavit 2 rychlostní stupně:
-
Rychlost - nižší rychlostní stupeň – vyšší kroutící moment
-
Rychlost - vyšší rychlostní stupeň – nižší kroutící moment
V každém rychlostním stupni můžete konečné otáčky nastavit elektronickou předvolbou. Nejdříve však volte vždy mechanický rychlostní stupeň.
Přepínání lze provést při doběhu stroje nebo za stavu klidu, avšak nikoli při plném zatížení. Po změně převodu nechte stroj pomalu rozběhnout.
7.8 Změna smyslu otáčení
Nastavte přepínač směru otáčení [9] vpravo (chod vlevo) nebo vlevo (chod vpravo). Chod vlevo umožnuje např. řezání závitů a uvolňování šroubů či matic.
Přepínání je blokováno při stisknutí tlačítka regulátoru. Změnu smyslu otáčení provádějte za klidu stroje.
POZOR! Při použití levého běhu je třeba skličidlo zvlášť pevně našroubovat.
7.9 Vrtání a příklepové vrtání
Páčkou řazení přiklepu [4] se zařazuje nebo vyřazuje přiklep. Řazení je možno provádět i za chodu stroje.
Vrtání
Přesuňte páčku řazení [4] vlevo k symbolu vrták.
Vrtání příklepové
Přesuňte páčku řazení [4] vpravo k symbolu kladívko.
Vrtání příklepem se doporučuje používat v betonu, zdivu a kamenině. Páčka přepínače [9] musí být vždy přesunuta na – pravý běh.
7.10 Snímání sklíčidla s ozubeným věncem (obr.)
Vřeteno přidržte na plochách [2] otevřeným klíčem (13 mm). Zastrčte kličku sklíčidla [13] do jednoho otvoru na sklíčidle a otáčením vlevo sklíčidlo vyšroubujte. Pevně upnuté sklíčidlo uvolníte údery kladívkem na kličkou sklíčidla [13].
7.11 Snímání rychloupínacího sklíčidla (obr.)
Upněte šestihranný klíč [15] do sklíčidla. Přidržte vřeteno na ploškách [2] stranovým klíčem (13 mm). Otáčením sklíčidla vlevo šestihranným klíčem sklíčidlo sešroubujete. Pevně upnuté sklíčidlo uvolníte údery kladívkem na šestihranný klíč.
Při našroubování sklíčidla postupujte opačně.
7.12 Sítová přípojka
VAROVÁNÍ! Nebezpečí poranění při použití elektrického nářadí při nesprávném napájení ze sitě.
Nářadí se smí používat pouze s jednofázovým střídavým proudem s jmenovitým napětím 220–240 V / 50–60 Hz. Nářadí má dvojitou izolaci proti úrazu elektrickým proudem podle normy EN 62841 a má integrovanou funkci odrušení podle normy EN 55014.
Před zapnutím nářadí zkontrolujte, zda se údaje na typovém štítku shodují se skutečným napětím elektrické přípojky.
Sítový kabel lze v případě potřeby prodloužit následujícím způsobem:
- délka 20 m, průřez vodiče 3 × 1,5 mm ^2
- délka 50 m, průřez vodiče 3 × 2,5 mm ^2
Používejte pouze takové prodlužovací kabely, které jsou určené pro použití venku a jsou odpovídajícím způsobem označené.
Provoz s elektrickým generátorem (EG) s pohonem spalovacím motorem
Výrobce nářadí neručí za bezchybný provoz nářadí s libovolným EG. Nářadí lze používat s EG, pokud jsou splněné následující podmínky:
» Výstupní napětí EG musí být vždy v rozsahu 230 VAC ±10 %, EG by měl být vybavený automatickou regulací napětí (AVR – Automatic Voltage Regulation), bez této regulace nemusí nářadí pracovat správně a může se i poškodit!
» Výkon EG musí být minimálně 2,5 krát větší než připojovací hodnota nářadí.
» Při provozu s EG s nedostatečným výkonem mohou kolísat otáčky a výkon nářadí se může snížit.
8 Pracovní pokyny
Vrtáky
Pro ocel použijte bezvadné a naostřené vrtáky z kvalitní rychlořezné oceli.
Vrtací stojany
Pro presné vrtání na menších dilech doporučujeme použít stojan pro vrtání.
Svěrák
Rádně upněte obráběné díly do šroubového svěráku. Tím zamezíte otočení dílu a možnému úrazu.
Vrtání do obkládaček
Přesuňte páčku řazení přiklepu [4] na symbol - vrták. Po provrtání vrchní vrstvy přesuňte páčku přiklepu na symbol - kladivo.
Řezání závitů
Důkladně upněte závitník ve sklíčidle značnou silou, jinak dojde k jeho proklouznutí.
9 Údržba a servis
POZOR! Nebezpečí poranění elektrickým proudem. Před jakoukoliv manipulací se strojem vytáhněte síťovou zástrčku ze zásuvky!
Větrací otvory [5] krytu motoru nesmí být ucpané.
Po cca 200 hodinách provozu se musí provést následující práce:
- Kontrola délky kartáčů. Kartáče kratší než 5 mm vyměnit za nové.
– Výměna mazacího tuku v převodové skříni a ložiskách.
Doporučujeme nářadí pravidelně čistit. Pokud použijete čisticí prostředky obsahující rozpouštědla, může dojít k poškození lakovaných povrchů nebo plastových dílů. Pokud takové čisticí prostředky používáte, doporučujeme je nejprve vyzkoušet na malém místě, které není vidět. Větrací otvory krytu motoru nesmí být ucpané! Výměnu uhlíků, síťového kabelu atd. nechte provést v autorizovaném servisu. Po nárazu nářadí je nutné nechat nářadí zkontrolovat v autorizovaném servisu, aby se zabránilo mechanickému nebo elektrickému nebezpečí.
POZOR! Se zřetelem na bezpečnost před úrazem elektrickým proudem a zachování třídy ochrany, se musí všechny práce údržby a servisu, které vyžadují demon-
táž kapoty stroje, provádět pouze v autorizovaném servisním středisku!
Aktuální seznam autorizovaných servisů naleznete na našich webových stránkách www.narex.cz.
10 Příslušenství
Příslušenství doporučované k použití s tímto nářadím je běžně do- stupné v prodejnách s ručním elektronářadím.
11 Skladování
Zabalený stroj lze skladovat v suchém skladu bez vytápění, kde teplota neklesne pod -5 °C.
Nezabalený stroj uchovávejte pouze v suchém skladu, kde tep- lota neklesne pod +5 °C a kde bude zabráněno náhlým změnám teploty.
12 Recyklace
Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozující životní prostředí.
Pouze pro země EU:
Nevyhazujte elektronářadí do domovního odpadu!
Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné rozebrané elektronářadí shromážděno k opětovnému zhodnocení nepoškozujícímu životní prostředí.
13 Záruka
Pro naše stroje poskytujeme záruku na materiální nebo výrobní vady podle zákonných ustanovení dané země, minimálně však 12 měsíců. Ve státech Evropské unie je záruční doba 24 měsíců při výhradně soukromém používání (prokázáno fakturou nebo dodacím listem).
Škody vyplývající z přirozeného opotřebení, přetěžování, nesprávného zacházení, resp. škody zaviněné uživatelem nebo způsobené použitím v rozporu s návodem k obsluze, nebo škody, které byly při nákupu známy, jsou ze záruky vyloučeny.
Reklamace mohou být uznány pouze tehdy, pokud bude stroj v ne-rozebraném stavu zaslán zpět dodavateli nebo autorizovanému servisnímu středisku NAREX. Dobře si uschovejte návod k obsluze, bezpečnostní pokyny, seznam náhradních dílů a doklad o koupi. Jinak platí vždy dané aktuální záruční podmínky výrobce.
Poznámka
Na základě neustálého výzkumu a vývoje jsou vyhrazeny změny zde uvedených technických údajů.
14 Prohlášení o shodě
Prohlašujeme, že toto zařízení splňuje požadavky následujících norem a směrnic.
Bezpečnost
EN 62841-1:2016
EN 62841-2-1:2018
EN ISO 3744:2011
EN ISO 5349-1:2002
EN ISO 12100:2011
Směrnice 2006/42/EC
Elektromagnetická kompatibilita
EN 55014-1 ed. 4:2017
EN 55014-2 ed. 2:2017
Místo uložení technické dokumentace:
Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Česká republika
Chelčického 1932 Jaroslav Hybner
470 01 Česká Lípa
Jednatel společnosti
05.01.2022
1 Bezpečnostné pokyny....9
1.1 Všeobecné bezpečnostné pokyny....9
1.2 Bezpečnostné pokyny pre vítačky....10
3 Technické údaje....11
4 Opis náradia....11
5 Dvojitá izolácia....11
6 Použitie....11
7.6 Elektronická předvolba otáčok 12
7.11 Demontáž rychloupínacieho sklúčidla (obr.)....12
1 Bezpečnostné pokyny
1.1 Všeobecné bezpečnostné pokyny
2) Elektrická bezpečnost
1.2 Bezpečnostné pokyny pre vítačky
Hladina akustického tlaku L_pA=96,5 dB (A)
Hladina akustického výkonů L _wA = 106,9 dB (A)
Nepresnost merania K = 1,5 dB (A)
POZOR! Pri práci vzniká hluk! Používajte ochranu sluchu!
[1b]..Rychloupínacie sklúčidlo Auto-Lock
[2].....Plôšky na vretene
[3].....Upínací krk
– Používajte vždy ostré vrtáky.
Rychloupínacie sklúčidlo
Objímku rychloupínacieho sklúčidla rukou energicky pritiahnite, kým nepočujete zretelné zaskočenie („kliknutie“). Sklúčidlo sa tým automaticky zaaretuje.
Stlačením tlačidla spínača [7] sa stroj uvedie do chodu a uvolnením sa zastaví.
7.4 Stály chod
Stlačením tlačitka spínača [7] na doraz a súčasne zatlačením are-tačného kolíka [6] sa dosiahne stály chod.
Opätovným stlačením tlačidla spínača [7] a uvoľnením sa stály chod preruší.
L'ahkým a postupným stlačením tlačidla regulátora [7] docielite nízke otáčky a kontrolovaný plynulý rozbeh.
7.6 Elektronická předvolba otáčok
Kolieskom predvolby [8] sa nastavujú -aj za chodu stroja- požadované predvolené otáčky.
POZOR! Pri použití otáčania dolava naskrutkujte sklúčidlo osobitne pevne.
Vreteno pridržte na plochách [2] otvoreným klůčom (13 mm). Zasuňte klůč sklůčidla [13] do jedného otvoru na sklůčidle a otáčaním vľavo sklůčidlo vyskrutkujte. Pevne upnuté sklůčidlo uvolnite údermi kladivkom na klůč sklůčidla [13].
7.11 Demontáž rychloupínacieho sklúčidla (obr.)
Sietový kábel sa dá v prípade potreby predlížit takto:
- dížka 20 m, prierez vodiča 3 × 1,5 ~mm^2
- dížka 50 m, prierez vodiča 3 × 2,5 mm ^2
Riadne upnite obrobky do skrutkového zveráka. Tým zabránite otočeniu obrobkov a možnému úrazu.
Vrtanie do obkladačiek
Nezabalený stroj uchovávajte iba v suchom sklade, kde teplota neklesne pod +5 °C a kde bude zabránené náhlym zmenám teploty.
12 Recyklácia
Nevyhadzujte elektronáradie do domového odpadu!
Elektromagnetická kompatibilita
EN 55014-1 ed. 4:2017
EN 55014-2 ed. 2:2017
Místo uložení technické dokumentace:
Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Česká republika
Narex s.r.o.
Chelčického 1932
470 01 Česká Lípa
Jednatel společnosti
05.01.2022
Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Czech Republic
Chelčického 1932 Jaroslav Hybner
Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Tschechische Republik
Chelčického 1932 Jaroslav Hybner
Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, República Checa
Chelčického 1932 Jaroslav Hybner
470 01 Česká Lípa
Apoderado
05-01-2022
Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, République tchèque
Chelčického 1932 Jaroslav Hybner
Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Repubblica ceca
CE ^2022
Chelčického 1932 Jaroslav Hybner
Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Republika Czeska
CE ^2022
Chelčického 1932 Jaroslav Hybner
Aktuální seznam autorizovaných servisů naleznete na našich webových stránkách www.narex.cz v sekci „Servisní místa“.
| Výrobní číslo Datum výroby Kontroloval | ||||
| Prodáno spotřebiteli | Dne Razítko a podpis | |||
| ZÁRUČNÍ OPRAVY | ||||
| Datum | Razítko a podpis | |||
| Převzetí Předání | ||||
Narex s.r.o.
Chelčického 1932
470 01 Česká Lípa
Czech Republic
Tel.: +420 481 645 471-2; +420 481 645 227
Fax.: +420 487 823 207
E-mail: narex@narex.cz
www.narex.cz
