K Mini Plus - Vysokotlaký čistič Kärcher - Bezplatný návod k obsluze

Typ produktu	Vysokotlaký čistič
Značka	Kärcher
Model	K Mini Plus
Napájecí napětí	220-240 V, 50-60 Hz
Odběr proudu	6 A
Třída ochrany	II
Stupeň krytí	IPX5
Provozní tlak	7,4 MPa (74 bar)
Maximální přípustný tlak	11 MPa (110 bar)
Průtok vody	5,5 l/min
Maximální průtok	6,0 l/min
Max. tlak přívodu vody	1,2 MPa (12 bar)
Max. teplota přívodu	40 °C
Hmotnost v provozním stavu	4,7 kg
Rozměry (d x š x v)	278 x 233 x 296 mm
Hladina akustického tlaku	77 dB(A)
Garantovaná hladina akustického výkonu	91 dB(A)
Vibrace ruka-paže	0,7 m/s²
Tryska	Vario Power (nastavení SOFT až HARD)
Vysokotlaká hadice	Součástí dodávky
Funkce	Automatické vypínání čerpadla uvolněním spouště, uzamčení rukojeti pistole
Bezpečnost	Pojistný ventil s tlakovým spínačem, ochrana proti mrazu
Údržba	Pravidelné čištění síta přívodu vody
Záruka	Podle podmínek v zemi (viz návod)

Často kladené otázky - K Mini Plus Kärcher

Jak uvést do provozu Kärcher K Mini Plus?

Postavte přístroj na rovný povrch, připojte vysokotlakou hadici k přípojce přístroje, zapojte síťovou zástrčku, otevřete vodovodní kohoutek a poté přepněte vypínač do polohy I/ON. Odemkněte rukojeť pistole a stiskněte spoušť.

Proč přístroj netvoří tlak?

Zkontrolujte nastavení trysky (poloha HARD), dostatečný průtok vody a vyčistěte síto přívodu vody. V případě potřeby odvzdušněte přístroj tím, že jej necháte běžet bez vysokotlaké hadice, dokud voda nevyteče bez bublin.

Jaké čisticí prostředky mohu použít?

Používejte pouze čisticí prostředky schválené společností KÄRCHER pro vysokotlaké čističe. Dodržujte pokyny dodané s čisticími prostředky.

Jak chránit přístroj před mrazem?

Zcela vypusťte vodu z přístroje tím, že jej necháte běžet bez hadice a přívodu vody po dobu maximálně 1 minuty. Uchovávejte přístroj a příslušenství na místě chráněném před mrazem.

Co dělat, pokud je vysokotlaký paprsek nepravidelný?

Vyčistěte vysokotlakou trysku jehlou a opláchněte ji čistou vodou. Zkontrolujte také průtok přívodu vody.

Jak udržovat síto přívodu vody?

Sejměte přípojku přívodu vody, odstraňte síto plochými kleštěmi, vyčistěte ho pod tekoucí vodou a poté ho vraťte zpět. Provádějte to pravidelně.

Mohu přístroj připojit přímo k vodovodní síti pitné vody?

Ne, přístroj nesmí být přímo připojen k veřejné vodovodní síti pitné vody. Použijte standardní zahradní hadici a dodržujte místní předpisy.

Jaké jsou rozměry a hmotnost K Mini Plus?

Rozměry: 278 x 233 x 296 mm. Hmotnost v provozním stavu: 4,7 kg.

Jak uložit příslušenství?

Použijte úložný prostor na přístroji. Naviňte vysokotlakou hadici a upevněte napájecí kabel na jeho navíječ pomocí svorky kabelu.

Kde najít náhradní díly?

Příslušenství a náhradní díly jsou k dispozici na www.kaercher.com nebo u autorizovaných prodejců. Používejte pouze originální díly.

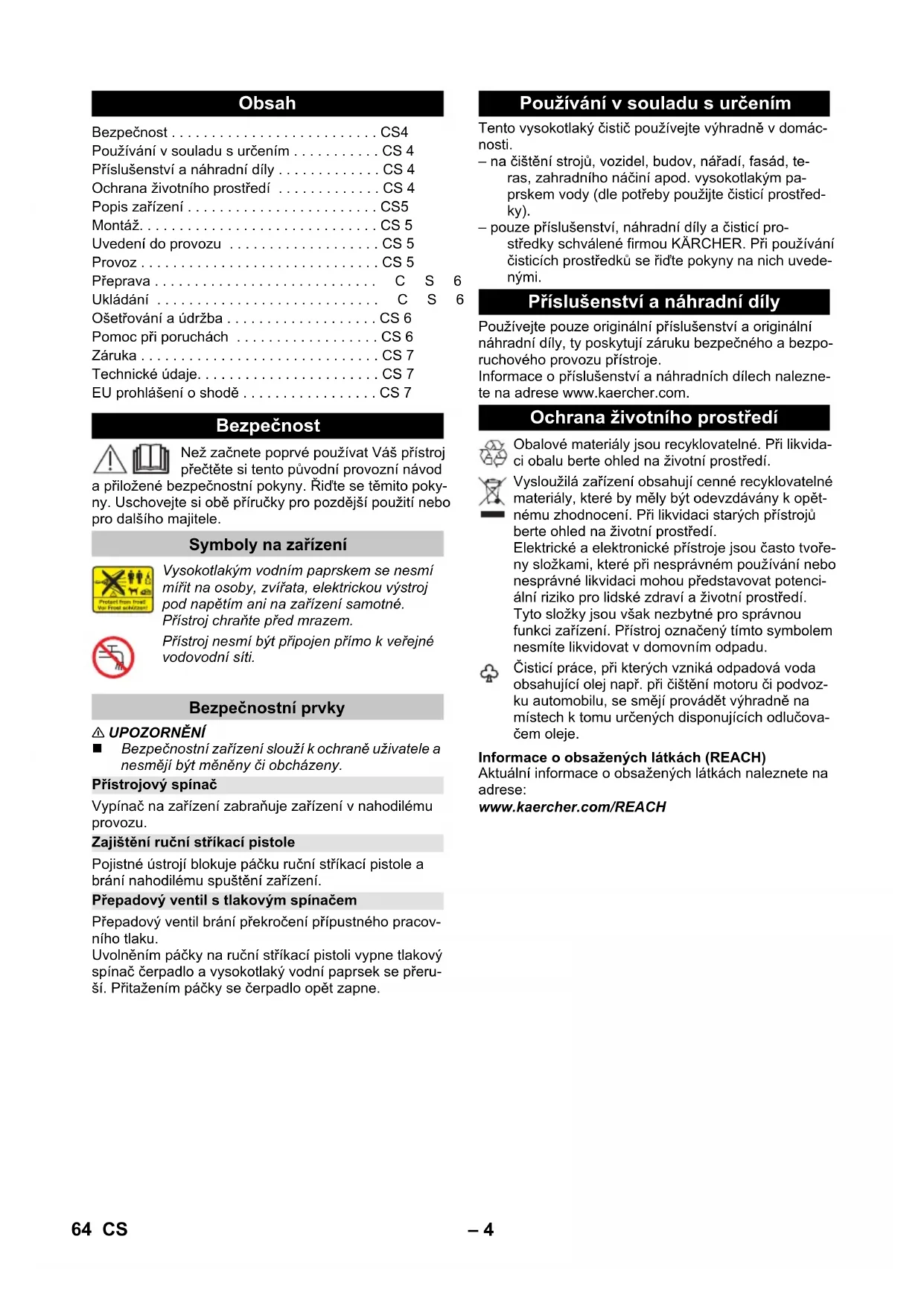

NÁVOD K OBSLUZE K Mini Plus Kärcher

Používání v souladu s určením . . . . . . . . . . CS 4

Příslušenství a náhradní díly . . . . . . . . . . . . CS 4

Ochrana životního prostředí ...... CS 4

Popis zařízení CS5

Montáž. CS 5

Uvedení do provozu CS 5

Provoz CS 5

Přeprava C S

Ukládání C S

Ošetřování a údržba . . . . . . . . . . . . . . . . . . . . . . . CS 6

Pomoc při poruchách ....CS 6

Záruka CS 7

Technické údaje. CS 7

EU prohlášení o shodě . . . . . . . . . . . . . . . . . . . CS 7

Bezpečnost

Než začnete poprvé používat Váš přístroj přečtěte si tento původní provozní návod a přiložené bezpečnostní pokyny. Řidte se těmito pokyny. Uschovejte si obě příručky pro pozdější použití nebo pro dalšího majitele.

Symboly na zařízení

Vysokotlakým vodním paprskem se nesmí mířit na osoby, zvířata, elektrickou výstroj pod napětím ani na zařízení samotné.

Přístroj chraňte před mrazem.

Přístroj nesmí být připojen přímo k veřejné vodovodní síti.

Bezpečnostní prvky

⚠ UPOZORNĚNÍ

- Bezpečnostní zařízení slouží k ochraně uživatele a nesmějí být měněny či obcházeny.

Přístrojový spínač

Vypínač na zařízení zabraňuje zařízení v nahodilému provozu.

Zajištění ruční stříkací pistole

Pojistné ústrojí blokuje páčku ruční stříkací pistole a brání nahodilému spuštění zařízení.

Přepadový ventil s tlakovým spínačem

Přepadový ventil brání překročení přípustného pracovního tlaku.

Uvolněním páčky na ruční stříkací pistoli vypne tlakový spínač čerpadlo a vysokotlaký vodní paprsek se přeruší. Přitažením páčky se čerpadlo opět zapne.

Používání v souladu s určením

Tento vysokotlaký čistič používejte výhradně v domácnosti.

– na čištění strojů, vozidel, budov, nářadí, fasád, teras, zahradního náčiní apod. vysokotlakým paprskem vody (dle potřeby použijte čisticí prostředky).

– pouze příslušenství, náhradní díly a čisticí prostředky schválené firmou KÄRCHER. Při používání čisticích prostředků se řídte pokyny na nich uvedenými.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje.

Informace o příslušenství a náhradních dílech naleznete na adrese www.kaercher.com.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Při likvidaci obalu berte ohled na životní prostředí.

Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdávány k opětnému zhodnocení. Při likvidaci starých přístrojů berte ohled na životní prostředí.

Elektrické a elektronické přístroje jsou často tvořeny složkami, které při nesprávném používání nebo nesprávné likvidaci mohou představovat potenciální riziko pro lidské zdraví a životní prostředí. Tyto složky jsou však nezbytné pro správnou funkci zařízení. Přístroj označený tímto symbolem nesmíte likvidovat v domovním odpadu.

Čisticí práce, při kterých vzniká odpadová voda obsahující olej např. při čištění motoru či podvozku automobilu, se smějí provádět výhradně na místech k tomu určených disponujících odlučovačem oleje.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

Obsah dodávky je zobrazen na obale vašeho zařízení.

Během vybalování zkontrolujte, zda je dodávka kompletní.

Pokud chybí části příslušenství nebo bylo transportem poškozeny, obrat'te se na vaší prodejnu.

llustrace viz stránka 2

1 Vodní přípojka s integrovaným sítkem

2 Spojovací element pro přívod vody

3 Přípojka vysokého tlaku

4 Přihrádka pro příslušenství

5 Držadlo

6 Sítové napájecí vedení se zástrčkou

7 Kabelový klip

8 Ukládací prostor pro síťové přívodní vedení

9 Vypínač na přístroji "0/OFF" / "I/ON"

10 Ruční stříkací pistole

11 Zajištění ruční stříkací pistole

12 Spona pro vysokotlakou hadici

13 Bezpečnostní objímka

14 Prodloužení stříkací trubky

15 Používejte ocelovou trubku s regulací tlaku (Vario Power)

Pracovní tlak lze plynule zvyšovat od „SOFT“ do „HARD“. Pro přestavení pracovního tlaku uvolněte páčku vysokotlaké pistole a pracovní nástavec otočte do požadované polohy.

16 Vysokotlaká hadice

17 Přívodní hadice vody

18 Hadicová spojka

19 Hadicová spojka (Aqua Stop)

20 Prípojka ke kohoutu pro vnitrní armatury

Montáž

Před uvedením do provozu namontujte díly volně přiložené k zařízení.

llustrace viz stránka 3

Illustrace A

→ Spojku našroubujte na vodovodní přípojku zařízení.

Ilustrace B

→ Vytáhněte sponu pro vysokotlakou hadici z ruční stříkací pistole.

Illustrace C

→ Zasuňte vysokotlakou hadici do ruční stříkací pistole.

→ Na sponu zatlačte tak, aby zaskočila. Prověřte bezpečné spojení tahem za vysokotlakou hadici.

Uvedení do provozu

→ Přístroj postavte na rovné ploše.

Illustrace D

→ Vysokotlakou hadici propojte s vysokotlakou přípojkou zařízení. Prověřte bezpečné spojení tahem za vysokotlakou hadici.

→ Zapojte síťovou zástrčku do zásuvky.

Přívod vody

Hodnoty připojení viz typový štítek, resp. Technické údaje.

Dbejte pokynů příslušné místní organizace zajišťující zásobování vodou.

POZOR

Nečistoty ve vodě mohou poškodit vysokotlaké čerpadlo a příslušenství. Na ochranu doporučujeme použití vodního filtru KÄRCHER (zvláštní příslušenství, obj. číslo 4.730-059).

→ Nasad'te hadici přívodu vody na spojku u vodovodní přípojky.

→ Vodní hadici připojte k vodovodní síti.

→ Zcela otevřete vodovodní kohoutek.

Provoz

POZOR

Chod nasucho po dobu delší než 2 minuty vede k poškození vysokotlakého čerpadla. Pokud přístroj během 2 minut nevytvoří tlak, vypněte jej a postupujte podle pokynů v kapitole „Nápověda při poruchách“.

Provoz s vysokým tlakem

⚠ UPOZORNĚNÍ

Při čištění lakovaných povrchů dodržujte minimální vzdálenost 30 cm, abyste zabránili poškození plochy.

Illustrace E

→ Vložte prodloužení pracovního nástavce do ruční stříkací pistole a zafixujte ho otočením o 90°.

Illustrace F

→ Dotáhněte bezpečnostní objímku.

Illustrace G

→ Nasad'te pracovní nástavec do prodloužení pracovního nástavce a zafixujte ho otočením o 90°.

→ Zapněte přístroj "I/ON".

→ Odjistěte páčku na stříkací pistoli.

→ Zatáhněte za páčku, zařízení se zapne.

Upozornění: Jestliže se páčka znovu uvolní, zařízení se znovu vypne. Vysoký tlak zůstává v systému zachován.

Přerušení provozu

→ Uvolněte stisk páčky na stříkací pistoli.

→ Zajistěte páčku stříkací pistole.

→ Při delších přestávkách v práci (přes 5 minut) přístroj ještě vypněte vypínačem „0/OFF“.

Ukončení provozu

⚠ UPOZORNĚNÍ

Vysokotlakou hadici odpojujte od ruční stříkací pistole nebo od zařízení pouze, pokud v systému není tlak.

→ Uvolněte stisk páčky na stříkací pistoli.
→ Zařízení vypněte „0/OFF“.
→ Vytáhněte zástrčku ze sítě.
→ Zavřete vodovodní kohoutek.
→ Stiskněte páčku na stříkací pistoli za účelem odstranění zbylého tlaku ze systému.
→ Zajistěte páčku stříkací pistole.
→ Odpojte zařízení od přívodu vody.

Přeprava

⚠ UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.

Ruční přeprava

→ Zařízení zvedněte za držadlo a préneste je.

Přeprava ve vozidle

→ Zajistěte přístroj proti sklouznutí a převrácení.

Ukládání

⚠ UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Uložení prístroje

Před dlouhodobým uskladněním, např. v zimě navíc do-držujte pokyny v kapitole Péče.

→ Přístroj odstavte na rovné ploše.
→ Vysokotlakou hadici odmontujte od vysokotlaké přípojky zařízení.
→ Odpojte proudnici od ruční stříkací pistole.
→ Příslušenství narovnejte do úložného prostoru pro příslušenství.
→ Přívodní síťové vedení obtočte kolem uložení a síťovou zástrčku upevněte kabelovou svorkou.

Ochrana proti zamrznutí

POZOR

Ne zcela vyprázdněné přístroje a příslušenství mohou být znehodnoceny mrazem. Zcela vyprazdňuje přístroj a příslušenství a chraňte je před mrazem.

Aby nedošlo ke škodám:

→ Ze zařízení vypustěte veškerou vodu: zařízení zapněte bez připojené vysokotlaké hadice a bez připojeného přívodu vody (na max. 1 minutu) a počkejte, dokud z vysokotlakého přípoje nepřestane vytékat voda. Zařízení vypněte.
→ Zařízení s úplným příslušenstvím ukládejte na místo chráněné před mrazem.

Ošetřování a údržba

⚠ NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.

■ Před každou prací na zařízení vždy zařízení vypněte a vytáhněte síťovou zástrčku.

Vyčistěte síto na přívodu vody

Pravidelně čistěte síto v přípojce vody.

POZOR

Síto nesmí být poškozeno.

→ Odmontujte spojku z vodovodní přípojky.

Illustrace H

→ Vytáhněte síto pomocí plochých kleští.
→ Vyčistěte síto pod tekoucí vodou.
→ Síto opět nasad'te do vodovodní přípojky.

Údržba

Zařízení je bezúdržbové.

Pomoc při poruchách

Drobné poruchy můžete odstranit sami s pomocí následujících údajů.

V případě nejistoty se laskavě obraťte na autorizovaný zákaznický servis.

⚠ NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.

→ Před každou prací na zařízení vždy zařízení vypněte a vytáhněte síťovou zástrčku.

Přístroj neběží

→ Zatáhněte za páčku stříkací pistole, zařízení se zapne.
→ Zkontrolujte, zda napětí uvedené na typovém štítku přístroje souhlasí s napětím zdroje elektrického proudu.
→ Zkontrolujte, zda není síťové napájecí vedení poškozeno.

Zařízení nelze natlakovat

→ Zkontrolujte nastavení stříkací trubky.
→ Zkontrolujte, zda je u přívodu vody dostatečný průtok.
→ Zařízení odvzdušněte: Zařízení zapněte bez připojené vysokotlaké hadice a čekejte (max. 2 minuty), dokud z vysokotlaké přípojky nezačne vystupovat voda bez bublin. Zařízení vypněte a znovu připojte vysokotlakou hadici.
→ Síto ve vodní přípojce vyjměte plochými kleštěmi a vyčistěte je pod tekoucí vodou.

Silné kolísání tlaku

→ Vyčistěte vysokotlakou trysku: Odstraňte jehlou nečistoty z otvoru trysky a zpředu ji propláchněte vodou.
→ Zkontrolujte množství přiváděné vody.

Provozní zvuky

Ozubený řemen je vadný, vyhledejte zákaznický servis.

Zařízení je netěsné

→ Mirná netěsnost zařízení je podmíněna technicky. Při značné netěsnosti je třeba řešením pověřit autorizovaný zákaznický servis.

Záruka

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.

Adresy najdete zde:

Elektrické připojení
Napětí 220-240	V1~50-60 Hz
Odběr proudu 6 A
Stupeň krytí IPX5
Třída krytí II	☐
Přívod vody
Přívodní tlak (max.) 1,2 MPa
Teplota přívodu (max.) 40 °C
Přiváděné množství (min.) 7 l/min
Výkonnostní parametry
Pracovní tlak 7,4 MPa
Max. přípustný tlak 11 MPa
Čerpané množství vody 5,5 l/min
Maximální výkon čerpadla 6,0 l/min
Síla zpětného nárazu vysokotlaké pistole 11 N
Rozměry a hmotnost
Délka	278 mm
Šířka	233 mm
Výška	296 mm
Hmotnost přístroje připraveného k provozu s příslušenstvím	4,7 kg
Zjištěné hodnoty dle EN 60335-2-79
Hodnota vibrace ruka-paže	0,7 m/s^2
Kolísavost K	0,6 m/s^2
Hladina akustického tlaku L_pA	77 dB(A)
Kolísavost K_pA	2 dB(A)
Hladina akustického výkonu L_WA + Ko-lísavost K_WA	91 dB(A)

Technické změny jsou vyhrazeny.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Vysokotlaký čistič

Typ: 1.600-xxx

Příslušné směrnice EU:

Použité harmonizační normy

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Namerenou: 89

Garantovanou: 91

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Bezpečnost'.... SK 4

Tento vysokotlakový čistič používajte výhradne na práce v domácnosti.

Rešpektujte platné predpisy vodárenského podniku.

POZOR

Starostlivost' a údržba

⚠ NEBEZPEČENSTVO

Nebezpečenstvo úderu elektrickým prúdom.

Zariadenie si nevyžaduje údržbu.

Pomoc pri poruchách

Nebezpečenstvo úderu elektrickým prúdom.

Výrobok: Vysokotlakový čistič

Typ: 1.600-xxx

Úroveň akustického výkonu dB(A)

Nameraná: 89

Zaručovaná: 91
