BEC 1835/1 - Pila Bavaria - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma BEC 1835/1 Bavaria ve formátu PDF.
| Typ výrobku | Elektrická řetězová pila |
| Značka | Bavaria |
| Model | BEC 1835/1 |
| Jmenovitý výkon | 1800 W |
| Napájecí napětí | 220-240 V ~ 50 Hz |
| Délka lišty | 360 mm |
| Maximální délka řezu | 350 mm |
| Rychlost řetězu | 13,5 m/s |
| Kapacita olejové nádrže | 100 ml |
| Hmotnost (s lištou a řetězem) | 4,6 kg |
| Typ řetězu | Zhejiang Yat ALP-50-52S (Oregon 91PJ052X) |
| Typ lišty | Zhejiang Yat AP14-53-507P (Oregon 140SDEA041) |
| Hladina akustického tlaku | 93,24 dB(A) |
| Hladina akustického výkonu | 104,24 dB(A) |
| Vibrace (rukojeť) | 5,944 m/s² |
| Hlavní funkce | Kácení stromů, řezání, odvětvování; brzda řetězu; automatické mazání; opěrný trn |
| Údržba a čištění | Vyčistěte napínací mechanismus; zkontrolujte a nastavte napětí řetězu; ostření odborníkem; čistěte vlhkým hadříkem |
| Bezpečnost | Brzda řetězu; chránič rukou; blokování startu; rychlé zastavení motoru; povinnost nosit OOP |
| Náhradní díly a opravitelnost | Řetěz, lišta, napájecí kabel jsou vyměnitelné; objednejte přes ISC GmbH s referencí |
| Obecné informace | Domácí použití; záruka 24 měsíců pro spotřebitele; doporučený prodlužovací kabel v živé barvě |
Často kladené otázky - BEC 1835/1 Bavaria
Dotazy uživatelů ohledně BEC 1835/1 Bavaria
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod BEC 1835/1 - Bavaria a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. BEC 1835/1 značky Bavaria.
NÁVOD K OBSLUZE BEC 1835/1 Bavaria
Originalbetriebsanleitung Elektrokettensäge
Original operating instructions
Electric chainsaw
Mode d'emploi d'origine
Scie à chaîne électrique
① Istruzioni per l'uso originali Motosega elettrica
Originalne upute za uporabu električne lančane pile
Originalna uputstva za upotrebu Električna lančana testera
Originální návod k obsluze
Elektrická řetězová pila
Originálny návod na obsluhu
Elektrická reťazová píla
E Manual de instrucciones original Motosierra eléctrica
Originalna navodila za uporabo
Električna verižna žaga
PL Instrukcją oryginalną Elektryczna piła łańcuchowa
© Πρωτότυπες Οδηγίες χρήσης
Ηλεκτρικό αλυσοπρίονο
Art.-Nr.: 45.017.15
I.-Nr.: 11014
bavaria
BEC 1835/1
① Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten
⑥ Read and follow the operating instructions and safety information before using for the first time.
F Avant la mise en service, lisez le mode d'emploi et les consignes de sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni per l'uso e le avvertenze di sicurezza.
PRI PRI Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu i sigurnosnih napomena.
(RS) Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i napomene bezbednosti.
Před uvedením do provozu si přecíst návod k obsluze a bezpečnostní předpisy a oboje dodržovat.
SK Pred uvedením do prevádzky si prečítajte a dodržiavajte návod na obsluhu a bezpečnostné pokyny.
⑤ Leer detenidamente las instrucciones de uso y las advertencias de seguridad antes de poner en marcha el aparato.
Pred uporabo preberite in upoštevajte navodila za uporabo in varnostne napotke.
Przed uruchomieniem należy przeczytać instrukcję obsługi i wskazówki dotyczące bezpieczeństwa oraz stosować się do nich.
© Πριν τη θέση σε λειτουργία διαβάστε και ακολουθήστε την Οδηγία χρήσης και τις Υποδείξεις ασφαλείας


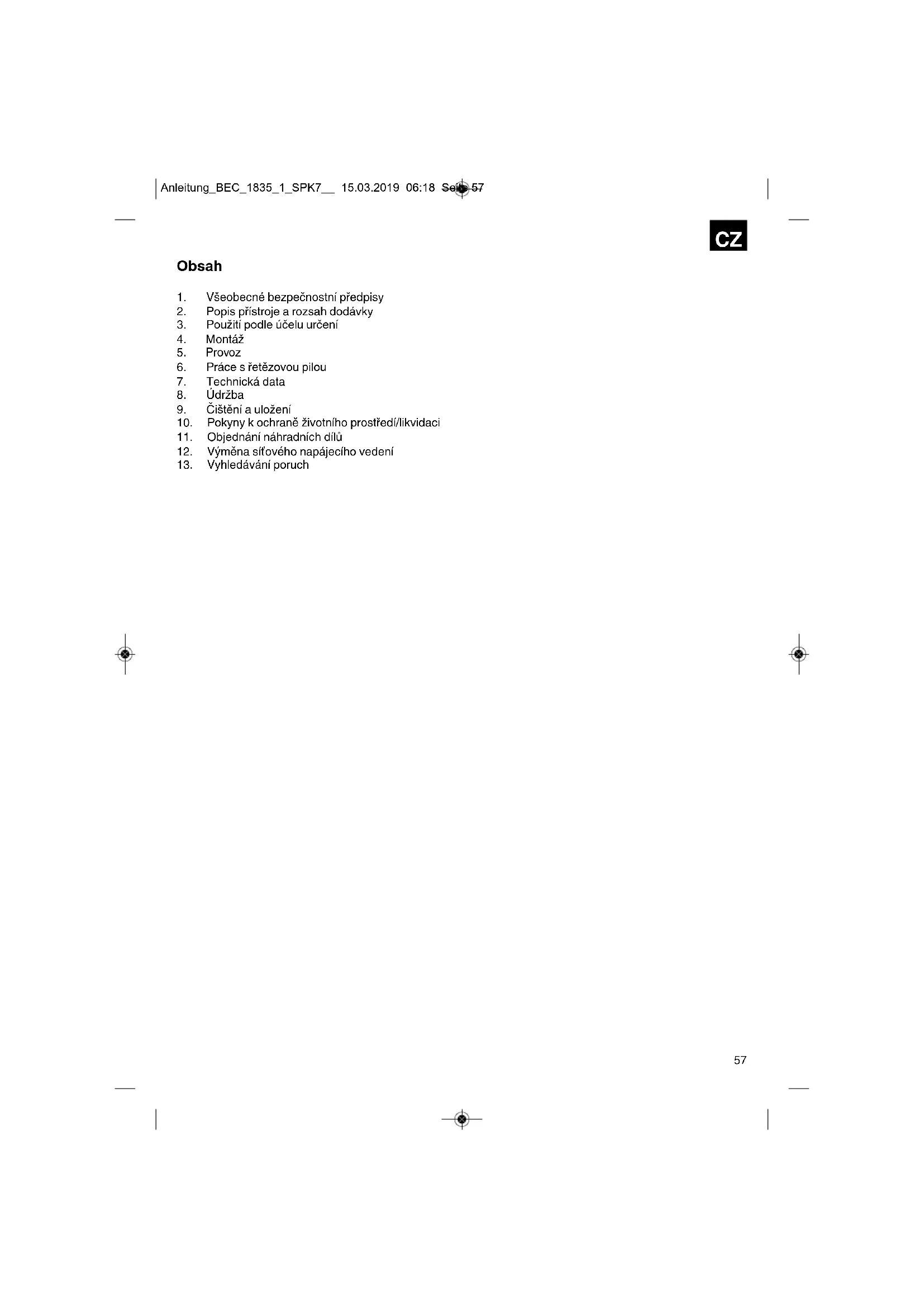

- Všeobecné bezpečnostní předpisy
- Popis přístroje a rozsah dodávky
- Použití podle účelu určení
- Montáž
- Provoz
- Práce s řetězovou pilou
- Technická data
- Údržba
- Čištění a uložení
- Pokyny k ochraně životního prostředí/likvidaci
- Objednání náhradních dílů
- Výměna síťového napájecího vedení
- Vyhledávání poruch
CZ
Balení:
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin.
Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám:
- Přečtěte si pečlivě tento návod k obsluze a dodržujte jeho pokyny. Na základě tohoto návodu k obsluze se obeznamte s přístrojem, správným používáním a bezpečnostními pokyny.
- Dobře si ho uložte, abyste měli tyto informace kdykoliv po ruce.
- Pokud předáte přístroj jiným osobám, předejte s ním i tento návod k obsluze.
Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze.
1. Všeobecné bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.
⚠️ Nebezpečí!
Přečtěte si všechny bezpečnostní pokyny a instrukce.
Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění.
Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

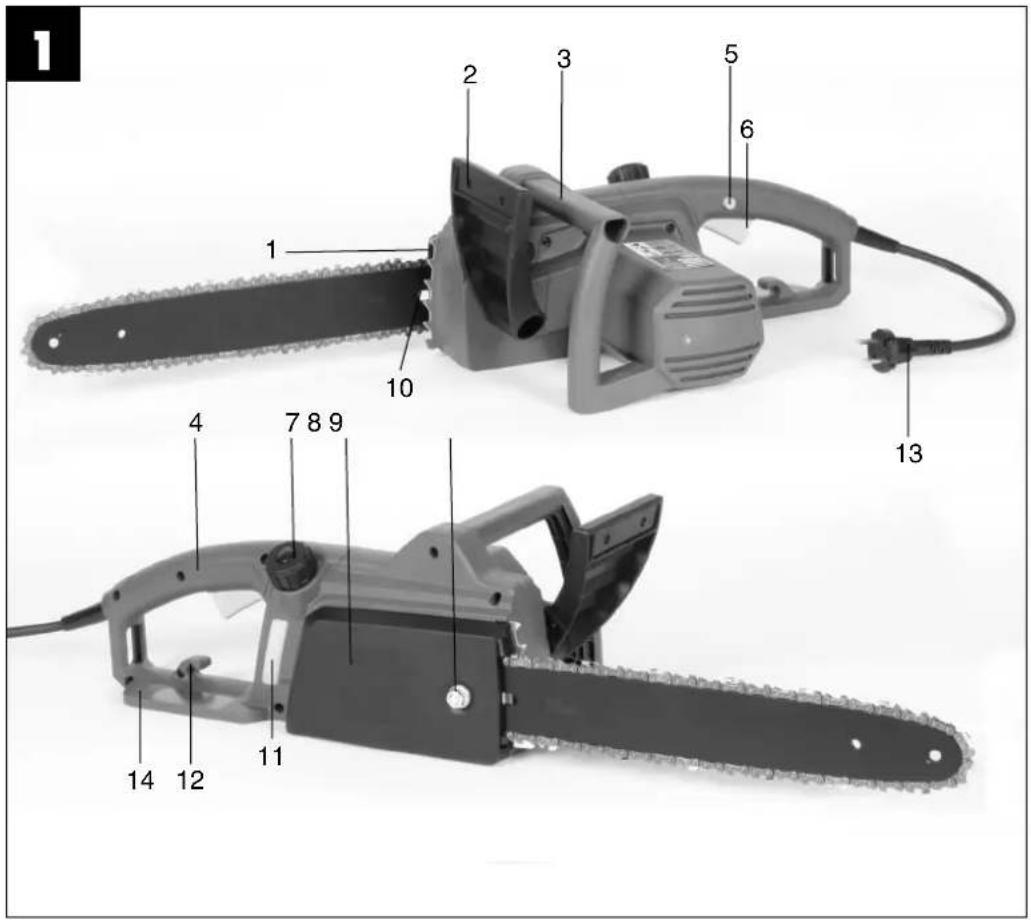

- Ozubený doraz
- Přední ochrana rukou
- Přední rukojeť
- Zadní rukojeť
- Blokování zapnutí
- Za-/vypínač
- Uzávěr olejové nádrže
- Kryt řetězky
- Upevňovací šroub krytu řetězky
-
Napínací šroub řetězu
-
Indikace stavu naplnění oleje na mazání řetězu
- Odlehčení od tahu kabelu
- Sítový kabel
- Zadní ochrana rukou
- Lišta
- Retěz
- Ochrana lišty
- Šestihranný klič
3. Použití podle účelu určení
Řetězová pila je určena na kácení stromů a řezání kmenů, větví, dřevěných trámů, prken atd. a může být používána pro příčné a podélné řezy. Není vhodná na řezání jiných materiálů než dřevo.
Záruka
Záruční doba činí 12 měsíců v případě živnostenského používání, resp. 24 měsíců pro spotřebitele a začíná dobou zakoupení přístroje.
4. Montáž
Varování! Připojte řetězovou pilu na síť teprve tehdy, když je kompletně smontována a je nastaveno napětí řetězu. Pokud provádíte práce na pile, noste vždy ochranné rukavice, abyste zabránili zraněním.
4.1 Montáž lišty a řetězu

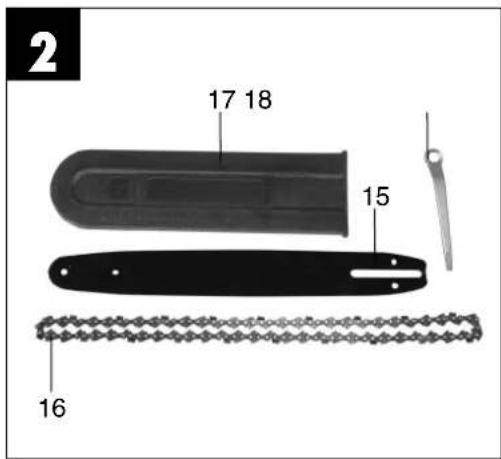

- Všechny díly opatrně vybalte a zkontrolujte jejich úplnost (obr. 2).

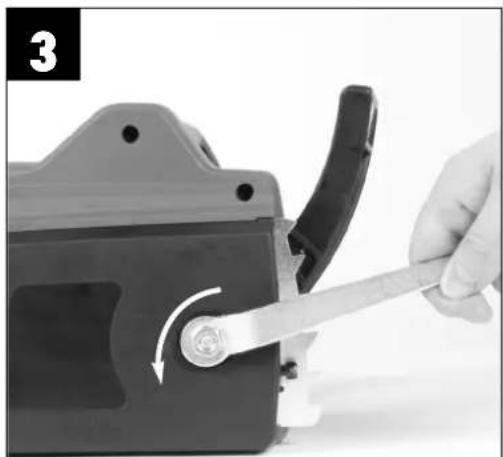

● Povolit upevňovací šroub krytu řetězky (obr. 3). - Sejmout kryt řetězky (obr. 4).
- Retěz vložit podle obrázku do otáčející se drážky lišty (obr. 5/pol. A).
- Lištu a řetěz vložit podle obrázku do upínání řetězu (obr. 5). Přitom vést řetěz kolem pastorku (obr. 5/pol. B).
- Namontovat kryt řetězky a pomocí upevňovacího šroubu ho upevnit (obr. 6a+6b+6c). Pozor! Upevňovací šroub finálně utáhnout teprve po nastavení napětí řetězu (viz bod 4.2).
4.2 Napínání řetězu
Varování! Před kontrolními a nastavovacími pracemi vždy vytáhnout sitovou zástrčku. Pokud provádíte práce na pile, noste vždy ochranné rukavice, abyste zabránili zraněním.
- Upevňovací šroub krytu řetězky o několik otočení povolit (obr. 3).
- Napětí řetězu nastavit pomocí napínacího šroubu řetězu (obr. 7). Otáčením doprava se napětí řetězu zvyšuje, otáčením doleva snižuje. Řetěz je
CZ
správně napnut, pokud se nechá ve středu lišty o cca 3-4 mm nadzvednout (obr. 8).
- Utáhnout upevňovací šroub krytu řetězky (obr. 6c).
Pozor! Všechny články řetězu musí rádně ležet ve vodicí drážce lišty.
Pokyny k napínání řetězu:
Řetěz musí být řádně napnut, aby byl zajištěn bezpečný provoz. Optimální napětí rozeznáte, pokud se řetěz nechá ve středu lišty o cca 3-4 mm nadzvednout. Protože se řetěz přiřezání zahřívá a mění tím svoji délku, kontrolujte každých 10 minut napětí řetězu a v případě potřeby ho přizpůsobte. Toto platí obzvlášť pro nové řetězy. Po ukončení práce řetěz povolte, protože se po vychladnutí zkrátí. Tím zabráníte škodám na řetězu.
4.3 Mazání řetězu
Varování! Před kontrolními a nastavovacími pracemi vždy vytáhnout siťovou zástrčku. Pokud provádíte práce na pile, noste vždy ochranné rukavice, abyste zabránili zraněním.
Upozornění! Nikdy pilu nepoužívejte bez oleje na mazání řetězu! Používání pily bez oleje na mazání řetězu nebo při stavu oleje pod značkou minima (obr. 9/pol. B) vede k poškození pily!
Upozornění! Dbát na teplotní podmínky: rozdílné teploty okolí vyžadují maziva s velmi rozdílnou viskozitou. Při nízkých teplotách potřebujete na vytvoření dostatečného olejového filmu řídké oleje (nízká viskozita). Pokud ten samý olej používáte v létě, je tento olej z důvodu vyšších teplot ještě řídší. Tím se může olejový film porušit, řetěz se přehřeje a může být poškozen. Kromě toho se mazací olej spálí a vede ke zbytečnému zatěžování škodlivinami.
Plnění olejové nádrže:
- Pilu postavit na rovný podklad.
- Oblast okolo víčka olejové nádrže (obr. 9/pol. A) vyčistit a poté nádrž otevřít.
- Nádrž naplnit olejem na mazání řetězu. Dbejte přítom na to, aby se do nádrže nedostala žádná nečistota a nedošlo k ucpání olejové trysky.
- Víčko olejové nádrže zavřít.
5. Provoz
5.1 Připojení na zásobování proudem
- Sítový kabel připojit na vhodný prodlužovací kabel. Dbejte na to, aby byl prodlužovací kabel vhodný pro výkon pily.
● Prodlužovací kabel podle obr. 10 zabezpečit proti tahu a náhodnému vytažení.
● Prodlužovací kabel připojit na předepsanou zásuvku s ochranným kolíkem.
Doporučujeme použití kabelu, který má signální barvu (červená nebo žlutá). To sníží nebezpečí náhodného poškození pilou.
5.2 Za-/vypnutí
Zapnutí
- Pilu držet oběma rukama za rukojeti jako na obr. 11 (palec pod rukojeti).
- Stisknout blokování zapnutí (obr. 1/pol. 5) a držet ho stisknuté.
- Pomocí za-/vypínače pilu zapnout. Blokování zapnutí nyní může být uvolněno.
Vypnutí
Za-/vypínač (obr. 1/pol. 6) pustit.
Zamontovaná brzda obíhající řetěz během velmi krátké doby zastaví. Vždy, když práci přerušite, vytáhněte síťovou zástrčku.
Varování! Noste pilu pouze za přední rukojeť! Pokud byste pilu připojenou na síť nosili pouze za zadní rukojeť se spínacími prvky, mohlo by se stát, že byste nechtěně zmáčkli současně blokování zapnutí a za-/vypínač a pila by se rozběhla.
5.3 Ochranné zařízení motorová brzda
Motor řetěz zabrzdí, jakmile je puštěn za-/vypínač (obr. 1/pol. 6) nebo je prerušeno zásobování proudem. Tím je zřetelně sníženo nebezpečí zranění dobíhajícím řetězem.
Brzda řetězu
Brzda řetězu je ochranným mechanismem, který je spouštěn přední ochranou rukou (obr. 1/pol. 2). Pokud je pila zpětným rázem vymrštěna dozadu, je aktivována brzda řetězu a zastaví řetěz za čas kratší než 0,1 vteřiny. Funkci brzdy řetězu pravidelně kontrolujte. Sklopte k tomu ochranu rukou (obr. 1/pol. 2) dopředu a pilu krátce zapněte. Řetěz se nesmí rozběhnout.
Na uvolnění brzdy řetězu vraťte přední ochranu rukou zpět (obr. 1/pol. 2), až zaskočí.
CZ
Varování! Nepoužívejte pilu pokud ochranná zařízení bezvadně nefungují. Nesnažte se sami opravit bezpečnostně relevantní ochranná zařízení, ale obraťte se na náš servis nebo podobně kvalifikovanou dílnu.
Ochrana rukou
Přední ochrana rukou (současně brzda řetězu) (obr. 1/pol. 2) a zadní ochrana rukou (obr. 2/pol. 14) chrání prsty před zraněními způsobenými kontaktem s řetězem, pokud se tento při přetížení přetrhne.
6. Práce s pilou
6.1 Příprava
Před každým použitím zkontrolujte následující body, abyste mohli bezpečně pracovat:
Stav pily
Před začátkem práce pilu prohlédněte, zda nevykazuje škody na tělese, síťovém kabelu, řetězu a liště. Nikdy nespouštějte viditelně poškozený přístroj.
Nádrž na olej
Stav naplnění nádrže na olej. Kontrolujte i během práce, zda je v nádrži stále dostatek oleje. Nikdy pilu nespouštějte, pokud v ní není olej nebo pokud stav oleje klesl pod minimální značku (obr. 9/pol. B), zabráníte tím poškození pily. Jedno naplnění vystačí v průměru na 15 minut, v závislosti na přestávkách a zatížení.
Řetěz
Napětí řetězu, stav ostří. Čím ostřejší řetěz je, tím lehčejí a kontrolovaněji je možné pilu obsluhovat. To samé platí o napětí řetězu. I během práce každých 10 minut kontrolujte napětí řetězu, abyste zvýšili své bezpečí! Obzvlášť nové řetězy mají sklony ke zvýšenému roztahování.
Brzda řetězu
Zkontrolujte funkci brzdy řetězu podle popisu v kapitole „Ochranná zařízení“ a spustěte ji.
Ochranný oděv
Bezpodmínečně noste řádný úzký oděv, jako dělené ochranné kalhoty, rukavice a ochrannou obuv.
Ochrana sluchu a ochranné brýle.
Při kácení a práci v lese noste bezpodmínečně ochrannou přilbu s integrovanou ochranou sluchu a obličejovým štitem. Toto poskytuje ochranu před padajícími a vymrštěnými větvemi.
6.2 Vysvětlení správného postupu při základních pracích
Kácení stromů (obr. 12-15)
Pokud řežou a kácejí dvě nebo více osob najednou, měla by vzdálenost mezi kácejícími a řezajícími osobami činit minimálně dvojitou výšku káceného stromu (obr. 12). Při kácení stromů je třeba dbát na to, aby nebyly ohroženy jiné osoby, poškozena zásobovací vedení a nebyly způsobeny věcné škody. Pokud se dostane strom do styku se zásobovacím vedením, je třeba ihned informovat příslušný energetický závod.
Při kácení stromu ve svahu by se měla obsluha řetězové pily zdržovat v oblasti nad káceným stromem, protože strom se po pokácení svalí nebo sveze po svahu dolů (obr. 13).
Před kácením musí být naplánována a popřípadě vyklizena ústupová cesta. Ústupová cesta by měla probíhat směrem dozadu a diagonálně k zadní straně očekávaného směru pádu, jako na obr. 14 (A = oblast nebezpečí, B = směr pádu, C = úniková oblast).
Aby bylo možné posoudit směr spadnutí stromu, je třeba před začátkem práce zohlednit přirozený sklon stromu, polohu větších větví a směr větru.
Ze stromu odstranit nečistoty, kameny, uvolněnou kůru, hřebíky, skoby a dráty.
Provedení zářezu (obr. 15)
V pravém úhlu ke směru pádu proved'te zářez (A) o hloubce 1/3 průměru stromu, jako na obr. 15. Nejdříve provést spodní vodorovný zářez (1). Tím se zabrání sevření řetězu nebo lišty při provádění druhého zářezu.
Provedení hlavního řezu (obr. 15)
K hlavnímu řezu nasadit pilu minimálně 50 mm nad vodorovným zářezem. Hlavní řez (B) provést paralelně k vodorovnému zářezu. Hlavní řez zaříznout pouze tak hluboko, aby zůstala stát ještě malá část kmene (lomové jádro) (D), která může působit jako kloubový závěs. Toto lomové jádro zabráni tomu, aby se strom otočil a spadl na špatnou stranu. Lomové jádro nepřeřezávejte. Pokud se rýsuje, že by strom možná nespadl do správného směru (C), nebo se nakláni směrem zpět a řetěz pily je svírán, přerušit hlavní řez a na otevření řezu a nasměrování stromu do správného směru pádu použít klíny ze dřeva, plastu nebo hliníku. Jakmile strom začne padat, vytáhněte pilu z řezu, vypněte ji a odložte a opusťte oblast únikovou cestou. Dbát na padající větve a neklopýtnout.
CZ
Odvětvování
Pod odvětvováním se rozumí odstraňování větví z pokáceného stromu. Při odvětvování ponechat větší, směrem dolů směřující větve, které strom podpírají, až do rozřezání kmene. Menší větve podle obrázku 16 (A = směr řezání při odvětvování, B = nedávat do blízkosti země!
Podpůrné větve ponechat do té doby, než je kmen rozřezán) oddělit jedním řezem zdola nahoru. Větve, které jsou pod mechanickým napětím, by měly být odříznuty zdola nahoru, aby se zabránilo sevření pily.
Přířezávání kmene na délku
Pod přírezáváním se rozumí postupné rozřezávání pokáceného stromu. Dbejte na bezpečný postoj a rovnoměrné rozdělení Vaší tělesné hmotnosti na obě nohy. Pokud je to možné, měl by být kmen podložen a podepřen větvemi, trámy nebo klíny. Dodržujte jednoduché pokyny pro lehké řezání.
Když je kmen po celé délce rovnoměrně podepřen, jako na obr. 17, řezat seshora. Dbejte prítom na to, abyste neřezali do země.
Pokud je kmen podepřen na jednom konci, jako na obr. 18, rozříznout nejdříve 1/3 průměru kmene zespoda (A), aby se zabránilo tříštění. Druhý řez provést seshora (2/3 průměru) ve výši prvního řezu (B) (aby se zabránilo svírání).
Pokud je kmen podepřen na obou koncích, jako na obr. 19, rozříznout nejdříve 1/3 průměru kmene seshora (A), aby se zabránilo tříštění. Druhý řez provést zezdola (2/3 průměru) ve výši prvního řezu (B) (aby se zabránilo svírání).
Při řezání ve svahu stát vždy nad kmenem, jako na obr. 13. Aby byla v okamžiku proříznutí zachována úplná kontrola, snižit ke konci řezu tlak na pilu bez toho, aby bylo povoleno pevné držení rukojetí pily. Dbát na to, aby se řetěz nedotkl země. Po provedení řezu vyčkat, až se pila zastaví, než je řetěz z řezu vytážen. Motor pily vždy vypnout dříve, než půjdete od stromu ke stromu.
6.3 Zpětný vrh
Pod zpětným vrhem se rozumí náhlé vymrštění běžící pily směrem nahoru a dozadu. Příčiny jsou většinou dotknutí se řezaného předmětu špičkou lišty nebo uváznutí řetězu.
Při zpětném vrhu náhle působí velké síly. Proto pila většinou reaguje nekontrolovaně. Následkem jsou většinou velice těžká zranění pracovníků nebo osob stojících v blízkém okolí. Obzvlášť při bočních, šikmých a podélných řezech je nebezpečí zpětného vrhu velmi vysoké, protože nemůže být použit ozubený doraz. Pokud možno se takovýmto rezům
vyhýbejte a pokud není možno se jim vyhnout, pracujte s obzvláštní opatrností!
Nebezpečí zpětného vrhu je největší, když pilu nasadíte v oblasti špičky lišty, protože je tam největší pákový efekt (obr. 20). Nasazujte proto pilu vždy pokud možno ploše a blízko ozubeného dorazu (obr. 21).
Varování!
● Dbejte vždy na správné napětí řetězu!
● Používejte pouze bezvadné řetězové pily!
● Pracujte pouze s předpisově naostřeným řetězem!
- Neřežte nikdy nad výškou ramen!
- Nikdy neřežte s horní hranou nebo špičkou lišty!
● Držte pilu vždy pevně oběma rukama!
- Jako bod páky vždy pokud možno používejte ozubený doraz.
Řezání dřeva pod mechanickým napětím Nebezpečí!
Řezání dřeva, které je pod mechanickým napětím, vyžaduje obzvláštní pozornost! Dřevo pod mechanickým napětím, které je řezáním napětí zbaveno, reaguje občas zcela nekontrolovaně. Toto může vést k velmi těžkým až smrtelným zraněním (obr. 22-24).
Takovéto práce smí provádět pouze vyškolený odborný personál.
7. Technická data
| Sítové napětí: | 220-240 V ~ 50 Hz |
| Jmenovitý výkon: | 1800 W |
| Délka lišty | 360 mm |
| Řezná délka max.: | 350 mm |
| Řezná rychlost při jmenovitém počtu otáček: | 13,5 m/s |
| Množství náplně olejové nádrže: | 100 ml |
| Hmotnost s lištou+řetězem: | 4,6 kg |
| Třída ochrany: | 回 / II |
Typ řetězu:
Zhejiang Yat ALP-50-52S (Oregon 91PJ052X)
Typ lišty:
Zhejiang Yat AP14-53-507P (Oregon 140SDEA041)
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 60745.
CZ
| Hladina akustického tlaku L_pA | 93,24 dB(A) |
| Hladina akustického výkonu L_WA | 104,24 dB(A) |
| Nejistota K_WA | 2,5 dB |
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745.
Rukojeť při zátěži
Emisní hodnota vibrací a_h = 5,944 m/s^2 Nejistota K = 1,5 m/s²
Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.
Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.
Omezte tvorbu hluku a vibrace na minimum!
- Používejte pouze přístroje v bezvadném stavu.
- Pravidelně provádějte údržbu a čištění přístroje
- Přizpůsobte Váš způsob práce přístroji.
- Nepřetěžujte přístroj.
● V případě potřeby nechte přístroj zkontrolovat. - Přístroj vypněte, pokud ho nepoužíváte.
- Noste rukavice.
Pozor!
Zbývající rizika
I presto, že obsluhujete elektrický prístroj podle predpisů, existují vždy
zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:
- Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
- Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
- Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.
8. Údržba
8.1 Výměna řetězu a lišty
Lišta musí být vyměněna když,
- je opotřebována vodicí drážka lišty.
- je poškozeno nebo opotřebováno čelní kolo v liště.
Postupujte podle kapitoly „Montáž lišty a řetězu“!
8.2 Kontrola automatického mazání řetězu
Aby se zabránilo přehřátí a s tím spojenému poškození lišty a řetězu, kontrolujte pravidelně funkci automatického mazání řetězu. K tomu nasměrujte špičku lišty směrem k hladkému povrchu (prkno, odřezek stromu) a nechte pilu běžet. Pokud se nyní objeví přibývající olejová stopa, pracuje automatické mazání pily bezvadně. Pokud se nevytvoří žádná olejová stopa, přečtěte si příslušné pokyny v kapitole „Vyhledávání poruch“! Když ani tyto pokyny nepomohou, obraťte se na náš servis nebo podobně kvalifikovanou dílnu.
Varování! Nedotýkejte se přitom povrchu. Dodržujte dostatečnou bezpečnostní vzdálenost (cca 20 cm).
8.3 Ostření řetězu
Efektivní práce s řetězovou pilou je možná pouze tehdy, když je řetěz v dobrém stavu a je ostrý. Tím se také sníží nebezpečí zpětného vrhu.
Řetěz pily může být naostřen v každé specializované prodejně. Nesnažte se naostřit řetěz sami, pokud k tomu nemáte vhodné nářadí a zkušenosti.
9. Čištění a uložení
- Pravidelně čistěte napínací mechanismus tak, že ho profouknete stlačeným vzduchem nebo vyčistíte kartáčem. Nepoužívejte na čištění žádné nástroje.
- Udržujte rukojeti prosté oleje, abyste pilu vždy mohli dobře držet.
- V případě potřeby přístroj vyčistěte vlhkým hadrem a jemným čisticím prostředkem.
- Pokud není řetězová pila delší dobu používána, odstraňte z nádrže olej na mazání řetězu. Řetěz a lištu krátce vložte do olejové lázně a potom oboje zabalte do naolejovaného papíru.
Nebezpečí!
- Pred každým čištěním vytáhnout síťovou zástrčku.
- Při čištění v žádném případě neponořte přístroj do vody nebo jiných kapalin.
- Skladujte řetězovou pilu na bezpečném a suchém místě mimo dosah dětí.
10. Pokyny k ochraně životního prostředí/likvidaci
Pokud přístroj jednou doslouží, odevzdejte ho k řádné likvidaci. Oddělte síťový kabel, aby nedošlo ke zneužití. Nedávejte přístroj do domovního odpadu, ale v zájmu ochrany životního prostředí ho odneste do sběrny elektrických přístrojů. Váš příslušný městský úřad Vám rád poskytne informace o adresách a otvírací době. V těchto sběrnách odevzdejte také obalový materiál a opotřebované příslušenství.
11. Objednání náhradních dílů
Při objednávce náhradních dílů je třeba uvést následující údaje:
- Typ prístroje
- Číslo artiklu přístroje
- Identifikační číslo přístroje
- Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na www.isc-gmbh.info
12. Výměna síťového napájecího vedení
Nebezpečí!
Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifikovanou osobou, aby se zabránilo nebezpečím.
CZ
13. Vyhledávání poruch
⚠ Pozor!
Před vyhledáváním poruch vypnout a vytáhnout síťovou zástrčku.
Následující tabulka ukazuje symptomy poruch a popisuje, jak můžete odstranit chyby, pokud Vaše pila nebude správně pracovat. Pokud se Vám nepodaří ani s její pomocí problém lokalizovat, obrařte se na Váš servis.
| Příčina Chyba Odstranění | ||
| Řetězová pila nefunguje Br | Zrda řetězu zareagovala Ochranu rukou vrátit do správné polohy | |
| Žádné zásobování proudem Překontrolovat zásobování proudem | ||
| Defektní zásuvka Vyzkoušet jiný zdroj el. proudu,popřípadě vyměnit | ||
| Prodlužovací kabel poškozen Kabel zkontrolovat, popřípadě vyměnit | ||
| Defektní pojistka Pojistku vyměnit | ||
| Řetězová pila pracuje nepravidelně | Poškozen kabel el. vedení Vyhledat odbornou dílnu | |
| Externí uvolněný kontakt Vyhledat odbornou dílnu | ||
| Interní uvolněný kontakt Vyhledat odbornou dílnu | ||
| Defektní za-/vypínač Vyhledat odbornou dílnu | ||
| Suchý řetěz Žádný olej v nádrži Olej doplnit | ||
| Odvzdušnění ve víčku olejové nádrže ucpáno | ||
| Výtokový kanál oleje ucpán | ||
| Brzda řetězu nefunguje | Problém se spínacím mechanismem v přední ochraně rukou | Vyhledat odbornou dílnu |
| Řetěz/vodicí lišta horká | Žádný olej v nádrži | Olej doplnit |
| Odvzdušnění ve víčku olejové nádrže ucpáno | Víčko olejové nádrže vyčistit | |
| Výtokový kanál oleje ucpán | Výtokový kanál oleje uvolnit | |
| Tupý řetěz | Řetěz naostřit nebo vyměnit | |
| Řetězová pila škube,vibruje nebo neřežesprávně. | Moc volné napětí řetězu | Nastavit napětí řetězu |
| Tupý řetěz | Řetěz naostřit nebo vyměnit | |
| Řetěz opotřebován | Řetěz vyměnit | |
| Zuby pily ukazují špatným směrem | Řetěz znovu namontovat se zuby vesprávném směru | |
Obsah
1. Všeobecné bezpečnostné predpisy
Príslušné bezpečnostné pokyny nájdete v priloženom zošitku!
⚠️ Nebezpečenstvo!
Výstraha! Pred kontrolou a nastavovacími prácami vždy vytiahnite elektrický kábel zo siete. Noste ochranné rukavice vždy, ked' vykonávate práce na reťazovej píle, aby ste predišli zraneniam.
Výstraha! Pred kontrolou a nastavovacími prácami vždy vytiahnite elektrický kábel zo siete. Noste ochranné rukavice vždy, ked' vykonávate práce na reťazovej píle, aby ste predišli zraneniam.
6. Práca s ret'azovou pílou
6.1 Prípravy
Porezanie kmeňa stromu
Pílenie dreva pod napätím
Nebezpečenstvo!
- je opotrebovaná vodiaca drážka lišty.
- je poškodené alebo opotrebované čelné ozubené koleso v lište.
Postupujte k tomu podl'a kapitoly „Montáž lišty a pilovej retaze“!
Výstraha! Nedotýkajte sa pritom povrchu. Dodržujte dostatočný bezpečnostný odstup (cca 20 cm).
SK
©Pouze pro členské země EU
Nedávejte elektrické nářadí do domácího odpadu.
Podle Evropské směrnice 2002/96/EG o starých elektrických a elektronických přístrojích (WEEE) a podle národního práva musí být použité elektrické nářadí odděleně skladováno a odevzdáno k ekologické recyklaci.
Alternativa recyklace k zaslání zpět:
Vlastník elektrického přístroje je alternativně namísto zaslání zpět povinen ke spolupráci při odborné recyklaci v případě, že se rozhodne přístroj zlikvidovat. Starý přístroj může být v tomto případě také odevzdán do sběrny, která provede likvidaci ve smyslu národního zákona o hospodářském koloběhu a zákona o odpadech. Toto neplatí pro ke starým přístrojům přiložené části přislušenství a pomocné prostředky bez elektrických součástí.
⑤ Len pre krajiny EÚ
Recyklačná alternatíva k výzve na spätný odber výrobku:
Dotisk nebo jiné rozmnožování dokumentace a průvodních dokumentů výrobků, také pouze výřatků, je přípustné výhradně se souhlasem firmy ISC GmbH.
5K
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice lito a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:
- Tyto záruční podmínky upravují dodatečné záruky. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
- Záruka se vztahuje výhradně na nedostatky na přístroji, které jsou prokazatelně způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.
-
Z naší záruky jsou vyloučeny:
-
Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.
- Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.
- Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.
