MANUALE UTENTE BEC 1835/1 Bavaria

Istruzioni per l’uso originali Motosega elettrica

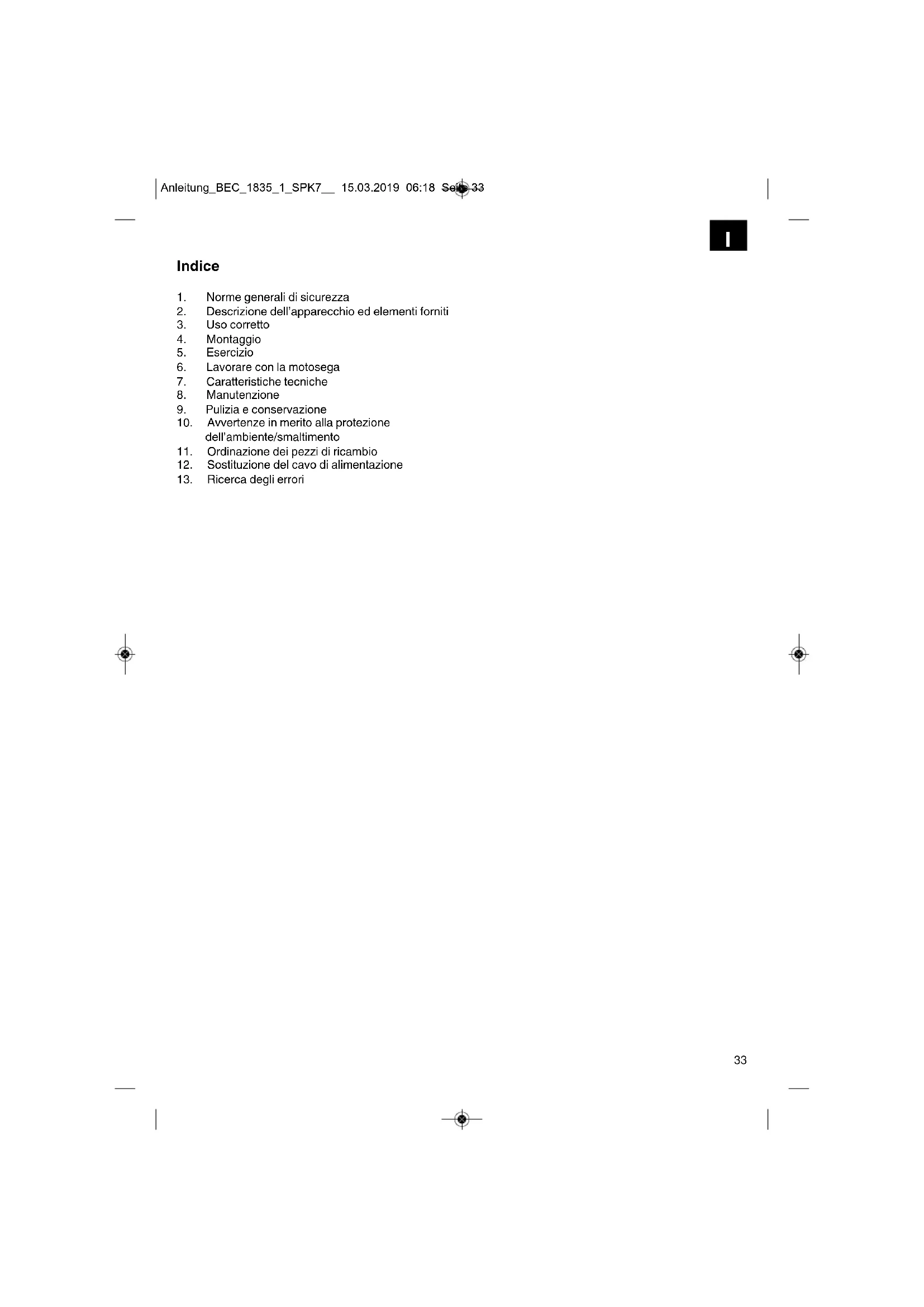

1. Norme generali di sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

7. Caratteristiche tecniche

9. Pulizia e conservazione

10. Avvertenze in merito alla protezione

dell’ambiente/smaltimento

11. Ordinazione dei pezzi di ricambio

12. Sostituzione del cavo di alimentazione

13. Ricerca degli errori

Imballaggio: L’apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere riutilizzato o riciclato. Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni: n Leggete attentamente le istruzioni per l’uso ed osservatene le avvertenze. Con l’aiuto di queste istruzioni per l’uso, familiarizzate con l’apparecchio, il suo uso corretto e le avvertenze di sicurezza. n Conservate bene le informazioni per averle a disposizione in qualsiasi momento. n Se date l’apparecchio ad altre persone consegnate loro queste istruzioni per l’uso insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni.

1. Norme generali di sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. m Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1. Battuta della lama

8. Copertura del rocchetto per catena

9. Vite di fissaggio per copertura del rocchetto per

11. Indicazione del livello dell’olio per la catena

12. Dispositivo di eliminazione della trazione dal cavo

13. Cavo di alimentazione

16. Catena della sega

17. Protezione braccio

18. Chiave a testa esagonale

La motosega è concepita per abbattere alberi e per segare tronchi, rami, travi di legno, tavole ecc. e può essere impiegata per tagli trasversali e longitudinali. Non è adatta per tagliare materiali diversi dal legno. Garanzia Il periodo di garanzia è di 12 mesi in caso di uso professionale e di 24 per i consumatori e ha inizio a partire dalla data di acquisto dell’apparecchio.

Attenzione! Collegate la motosega alla rete elettrica solo dopo averla completamente montata e aver regolato la tensione della catena. Per evitare lesioni portate sempre guanti protettivi quando eseguite lavori sulla motosega.

4.1 Montaggio del braccio e della catena

n Togliete tutti i pezzi dall’imballo e controllate che ci siano tutti (Fig. 2) n Allentate la vite di fissaggio per la copertura della catena (Fig.3) n Togliete la copertura della catena (Fig. 4) n Mettete la catena come raffigurato nella scanalatura perimetrale del braccio (Fig. 5/Pos. A) n Inserite il braccio e la catena come raffigurato nella sede della motosega (Fig. 5). Nel far questo posizionate la catena intorno al pignone (Fig. 5/ Pos. B). n Montate la copertura del rocchetto della catena e fissatela con la vite di fissaggio (Fig. 6a+6b+6c). Attenzione! Serrate definitivamente la vite di fissaggio solo dopo aver regolato la tensione della catena (vedi Punto 4.2).

4.2 Tendere la catena della sega

Avvertenza! Prima di ogni lavoro di controllo e di regolazione staccate sempre la spina dalla presa di corrente. Per evitare lesioni portate sempre guanti protettivi quando eseguite lavori sulla motosega. n Allentate di alcuni giri la vite di fissaggio per la copertura della catena (Fig. 3) n Regolate la tensione della catena usando la vite Anleitung_BEC_1835_1_SPK7__ 15.03.2019 06:18 Seite 34I

tendicatena (Fig. 7). Ruotando verso destra si aumenta la tensione della catena, verso sinistra si diminuisce. La catena della sega è tesa correttamente se al centro del braccio può essere sollevata di ca. 3-4 mm (Fig. 8). n Serrate la vite di fissaggio per la copertura della catena (Fig. 6c). Attenzione! Tutti gli elementi della catena devono trovarsi nella scanalatura di guida del braccio. Avvertenze per la tensione della catena: La catena della sega deve essere tesa correttamente per garantire un esercizio sicuro. Potete vedere che la catena della sega è tesa correttamente se al centro del braccio può essere sollevata di ca. 3-4 mm. Dato che la catena della sega si riscalda durante l’uso e quindi cambia la sua lunghezza, controllate la tensione ogni 10 min e regolatela se necessario. Ciò vale in particolare per catene nuove. Una volta terminato il lavoro allentate la catena della sega perché raffreddandosi si accorcia. In tal modo evitate che la catena subisca danni.

4.3 Lubrificazione della catena della sega

Avvertenza! Prima di ogni lavoro di controllo e di regolazione staccate sempre la spina dalla presa di corrente. Per evitare lesioni portate sempre guanti protettivi quando eseguite lavori sulla motosega. Avviso! Non usate mai la catena senza l’apposito olio. L’uso della motosega senza l’olio per la catena o con un livello dell’olio al di sotto della marcatura del minimo (Fig. 9/Pos. B) comporta dei danni alla motosega! Avviso! Tenete presente la temperatura del momento: temperature ambiente diverse richiedono lubrificanti con una viscosità molto differente. In caso di basse temperature avete bisogno di oli fluidi (bassa viscosità) per creare una pellicola di lubrificante sufficiente. Se usate lo stesso olio anche in estate, questo diventerebbe ancora più fluido a causa delle temperature più elevate. In tal modo si possono creare dei vuoti nella pellicola di lubrificante, la catena potrebbe surriscaldarsi e subire dei danni. Inoltre l’olio lubrificante si brucia sviluppando inutilmente sostante nocive. Riempire il serbatoio dell’olio n Appoggiate la catena della sega su una superficie piana. n Pulite la zona del tappo del serbatoio dell’olio (Fig. 9/Pos. A) per poi aprirlo. n Riempite il serbatoio di olio per motoseghe. Nel fare questo fate attenzione che nel serbatoio non penetri dello sporco in modo che l’ugello dell’olio non si ostruisca. n Chiudete il tappo del serbatoio dell’olio.

5.1 Allacciamento all’alimentazione di corrente

n Collegate il cavo di alimentazione ad un cavo di prolunga adatto. Fate attenzione che il cavo di prolunga sia adeguato alle prestazioni della motosega. n Assicurate il cavo di prolunga come indicato nella Fig. 10 contro le forze di tensione e il distacco improvviso dalla presa. n Collegate il cavo di prolunga ad una presa con massa a terra regolarmente installata. Consigliamo di usare un cavo dai colori segnaletici (rosso o giallo). Ciò riduce il pericolo di danni accidentali causati dalla motosega.

5.2 Accensione/spegnimento

Accensione n Tenete la motosega con ambedue le mani sulle impugnature con indicato nella Fig. 11 (pollice sotto l’impugnatura). n Premete la sicura (Fig. 1/Pos. 5) e tenetela premuta. n Accendete la motosega con l’interruttore ON/OFF. Ora potete mollare la sicura. Spegnimento Mollate l’interruttore ON/OFF (Fig. 1/Pos. 6) Il freno incorporato ferma la catena della sega in brevissimo tempo. Staccate sempre la spina dalla presa di corrente se interrompete il lavoro. Avvertenza! Tenete la sega solo con l’impugnatura anteriore. Se tenete la sega collegata all’alimentazione di corrente solo per l’impugnatura posteriore con gli elementi di comando, può succedere che azioniate contemporaneamente la sicura e l’interruttore di ON/OFF e che la motosega si avvii. Anleitung_BEC_1835_1_SPK7__ 15.03.2019 06:18 Seite 35I

5.3 Dispositivo di protezione del freno motore

Il motore frena la catena non appena l’interruttore di ON/OFF (Fig. 1/Pos. 6) viene mollato o viene interrotta l’alimentazione di corrente. In tal modo viene ridotto notevolmente il pericolo rappresentato dalla catena che continua a girare. Freno della catena Il freno della catena è un meccanismo di protezione che viene azionato tramite il salvamano anteriore (Fig. 1/Pos. 2). Se la motosega subisce un contraccolpo, interviene il freno della catena e la arresta in meno di 0,1 secondi. Controllate regolarmente il funzionamento del freno della catena. A tale scopo ribaltate in avanti il salvamano (Fig. 1/Pos. 2) e accendete brevemente la motosega. La motosega non deve avviarsi. Ribaltate all’indietro il salvamano anteriore (Fig. 1/Pos. 2) fino a quando scatta in posizione per attivare il freno della catena. Avvertenza! Non usate la sega se i dispositivi di protezione non funzionano perfettamente. Non cercate di riparare voi i dispositivi di protezione, ma rivolgetevi al nostro servizio assistenza o ad un’officina ugualmente qualificata. Dispositivo salvamano Il salvamano anteriore (allo stesso tempo freno della catena) (Fig. 1/Pos. 2) e il salvamano posteriore (Fig. 2/Pos. 14) proteggono le dita da lesioni causate dal contatto con la catena della sega nel caso questa si spezzi a causa di sovraccarico.

Prima di ogni impiego della motosega controllate i seguenti punti al fine di poter lavorare sicuri. Condizioni della catena Esaminate la catena prima di iniziare qualsiasi lavoro assicurandovi che non ci siamo danni all’involucro, al cavo di alimentazione, alla catena e al braccio. Non mettete in esercizio un apparecchio chiaramente danneggiato. Recipiente dell’olio Livello di riempimento del recipiente dell’olio. Controllate anche mentre state lavorando che ci sia sempre una quantità sufficiente di olio. Per evitare danni alla motosega, non azionatela mai se non c’è abbastanza olio o il livello dell’olio è sceso al di sotto della marcatura min. (Fig. 9/Pos. B). Un pieno è sufficiente in media per 15 minuti, a seconda dalle pause e dalla sollecitazione. Catena della sega Tensione della catena, condizioni delle lame. Più la catena è affilata, tanto più facilmente e in modo più controllato si può usare la motosega. Lo stesso vale per la tensione della catena. Controllate la tensione della catena ogni dieci minuti anche mentre state lavorando al fine di aumentare la vostra sicurezza. Soprattutto le nuove catene tendono ad allentarsi. Freno della catena Controllate la funzione del freno della catena come descritto nel capitolo “Dispositivi di protezione” e azionatelo. Indumenti protettivi Indossate assolutamente gli indumenti protettivi adatti e aderenti come pantaloni antitaglio, guanti e scarpe di sicurezza. Cuffie antirumore e occhiali protettivi. Per lavori forestali e di abbattimento portate assolutamente un casco con integrate cuffie antirumore e visiera. Esso protegge da rami che cadono e ramoscelli che rimbalzano.

6.2 Spiegazioni per un corretto procedere in

lavori basilari Abbattimento di alberi (Fig. 12-15) Se vengono eseguiti contemporaneamente lavori di taglio e di abbattimento da due o più persone, allora la distanza tra le persone che tagliano e quelle che abbattono dovrebbe corrispondere almeno all’altezza doppia dell’albero da abbattere (Fig. 12). Nell’abbattere alberi si deve badare che altre persone non corrano pericoli, che non vengano colpiti i cavi di alimentazione e che non vengano causati danni a cose. Se un albero dovesse venire in contatto con un cavo di alimentazione, si deve avvertire subito l‘ente locale responsabile della fornitura di energia elettrica. In lavori di taglio su pendio l’utilizzatore della sega deve trovarsi sul terreno al di sopra dell’albero da abbattere, poiché l’albero dopo l’abbattimento ruzzolerà o scivolerà giù per il pendio (Fig. 13). Prima di abbattere alberi si deve pianificare una via di fuga e, se necessario, crearla. La via di fuga deve condurre trasversalmente rispetto alla linea prevista di caduta e in direzione opposta, come indicato nella figura 14 (A=zona di pericolo, B=direzione di caduta, C=area di fuga). Prima dell’abbattimento si deve tenere in considerazione la pendenza naturale dell’albero, la posizione dei rami più grandi e la direzione del vento per poter stimare la direzione di caduta dell’albero. Anleitung_BEC_1835_1_SPK7__ 15.03.2019 06:18 Seite 36I

Sporco, sassi, corteccia staccata, chiodi, graffe e filo metallico devono essere tolti dall’albero. Esecuzione del taglio della tacca di direzione (Fig. 15) Tagliate una tacca ad angolo retto rispetto alla direzione di caduta (A) con una profondità di 1/3 del diametro dell’albero, come mostrato nella Fig. 15. Prima eseguite il taglio inferiore orizzontale (1). In tal modo si evita che eseguendo il secondo taglio la catena o la guida si incastrino. Esecuzione del taglio di abbattimento (Fig. 15) Eseguite il taglio di abbattimento almeno 50mm al di sopra del taglio orizzontale della tacca di direzione. Eseguite il taglio di abbattimento (B) parallelamente al taglio orizzontale della tacca di direzione. Il taglio di abbattimento deve avere una profondità tale da lasciare un listello (D) che agisca da cerniera. Il listello evita che l’albero si giri e cada nella direzione sbagliata. Non segate mai completamente il listello. Avvicinando il taglio di abbattimento al listello l’albero dovrebbe iniziare a cadere. Se invece si vede che l’albero probabilmente non cadrà nella direzione desiderata (C) o torna indietro e la catena della sega si incastra, bisogna interrompere il taglio di abbattimento e impiegare dei cunei di legno, plastica o alluminio per aprire i taglio e abbattere l’albero nella linea di abbattimento desiderata. Quando l’albero inizia a cadere, togliete la sega dal taglio, spegnetela, appoggiatela a terra e lasciate l’area di pericolo percorrendo la via di fuga pianificata. Fate attenzione ai rami che cadono e non inciampate. Tagliare i rami Con tale operazione si intende il taglio dei rami dell’albero abbattuto. Non togliete subito i rami più grandi diretti verso il basso, che supportano l’albero; aspettate fino a che non venga segato il tronco. Segare partendo dal basso verso l’alto i rami più piccoli come mostrato nella Fig. 16 (A=direzione di taglio nell’operazione, B=tenere lontano da terra! Lasciar stare i rami che sostengono il tronco fino a che quest’ultimo non venga segato). I rami che sono sotto tensione dovrebbero essere segati dal basso verso l’alto in modo da evitare che la sega si incastri. Depezzatura del tronco Con depezzatura si intende il taglio in pezzi dell’albero abbattuto. Accertatevi di essere in posizione sicura che il peso del corpo sia distribuito in modo uguale su entrambi i piedi. Se possibile si dovrebbe supportare il tronco con rami, travi o cunei. Seguite le semplici istruzioni per poter segare facilmente. Quando il tronco giace sul terreno uniformemente su tutta la lunghezza, come mostrato nella Fig. 17, allora viene segato dall’alto. Nel far questo fate attenzione a non eseguire tagli nel terreno. Se il tronco posa sul terreno solo su un’estremità, come mostrato nella Fig. 18, segate dal basso prima 1/3 del diametro del tronco (A) per evitare schegge. Eseguite poi il secondo taglio dall’alto (2/3 del diametro) all’altezza del primo taglio (B) (per evitare che la sega si incastri). Se il tronco posa sul terreno su entrambe le estremità, come mostrato nella Fig. 19, segate dall’altro prima 1/3 del diametro del tronco per evitare schegge (A). Eseguite poi il secondo taglio dal basso (2/3 del diametro) all’altezza del primo taglio (B) (per evitare che la sega si incastri). In caso di lavori di taglio su pendio, mettetevi sempre al di sopra del tronco, come mostrato nella Fig. 13. Per mantenere il controllo totale al momento del completamento del taglio, riducete verso la fine del taglio la pressione senza allentare la presa salda sulle impugnature della sega. Badate che la sega non tocchi il terreno. Una volta completato il taglio, aspettate che la catena si fermi prima di sfilare la sega. Spegnete sempre il motore della sega prima di passare ad un altro albero.

Con contraccolpo si intende il rinculo improvviso della sega in movimento. Le cause sono per lo più il contatto del pezzo da lavorare con la punta del braccio o l’incastrarsi della catena. Nel caso di un contraccolpo si sviluppano immediatamente grandi forze. Per questo la motosega reagisce per lo più in modo incontrollato. Le conseguenze sono spesso gravi lesioni per l’utilizzatore o le persone nelle vicinanze. In particolare in caso di tagli laterali, trasversali e longitudinali il pericolo di un contraccolpo è particolarmente grande perché non può essere impiegata la battuta della lama. Per tale motivo evitate, se possibile, di eseguire questi tagli; se invece non si possono proprio evitare, lavorate sempre con attenzione! Il rischio maggiore di un contraccolpo sussiste quando appoggiate la sega nell’area della punta del braccio perché lì l’effetto leva è più forte (Fig. 20). Tenete quindi la sega sempre il più possibile in posizione orizzontale e vicino alla battuta della lama (Fig. 21). Anleitung_BEC_1835_1_SPK7__ 15.03.2019 06:18 Seite 37I

Avvertenza! n Badate sempre che la catena sia tesa correttamente! n Utilizzate solo motoseghe in ottime condizioni! n Lavorate solo con una catena ben affilata! n Non segate mai al di sopra dell’altezza delle spalle! n Non segate mai con lo spigolo superiore o la punta del braccio! n Tenete sempre ben ferma la motosega con entrambe le mani! n Se possibile usate sempre la battuta della lama come punto di leva. Taglio di legno sotto tensione Pericolo! Segare legno che è sotto tensione richiede un’attenzione particolare! Il legno sotto tensione che viene liberato segandolo da tale tensione reagisce qualche volta in modo completamente incontrollato. Ciò può procurare lesioni molto gravi e persino mortali (Fig. 24-26). Tali lavori devono essere eseguiti solo da persone professionalmente specializzate.

7. Caratteristiche tecniche

Tensione di rete: 220-240 V ~ 50 Hz Potenza nominale: 1800 W Lunghezza del braccio 360 mm Lunghezza max. di taglio: 350 mm Velocità di taglio a numero di giri nominale: 13,5 m/s Capacità del serbatoio dell’olio: 100 ml Peso con braccio + catena: 4,6 kg Grado di protezione: & / II Tipo di catena: Zhejiang Yat ALP-50-52S (Oregon 91PJ052X) Tipo di braccio: Zhejiang Yat AP14-53-507P (Oregon 140SDEA041) Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745. Livello di pressione acustica L

93,24 dB(A) Livello di potenza acustica L

2,5 dB Portate cuffie antirumore. L’effetto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 60745. Impugnatura sotto carico Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni! n Utilizzate soltanto apparecchi in perfetto stato. n Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio. n Adattate il vostro modo di lavorare all’apparecchio. n Non sovraccaricate l’apparecchio. n Fate eventualmente controllare l’apparecchio. n Spegnete l’apparecchio se non lo utilizzate. n Indossate i guanti. Attenzione! Rischi residui Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui non

venga indossata una maschera antipolvere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffie antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni mano-

braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata. Anleitung_BEC_1835_1_SPK7__ 15.03.2019 06:18 Seite 38I

8.1 Cambio della catena e del braccio

Il braccio deve essere cambiato quando n la scanalatura di guida è consumata. n la ruota dentata cilindrica nel braccio è danneggiata o consumata. In tal caso procedete come descritto nel capitolo “Montaggio del braccio e della catena”!

8.2 Controllo della lubrificazione automatica

della catena Controllate regolarmente la funzione della lubrificazione automatica della catena per evitare un surriscaldamento e quindi il conseguente danneggiamento del braccio e della catena. Indirizzate a tal fine la punta del braccio verso una superficie liscia (tavola, tacca di un albero) e lasciate la motosega in funzione. Se durante questa procedura si presenta una traccia d’olio in aumento, la lubrificazione automatica della catena funziona correttamente. Se non si presenta una chiara traccia d’olio, leggete le avvertenze corrispondenti nel capitolo “Ricerca degli errori”! Se anche queste avvertenze non vi sono di aiuto rivolgetevi al nostro servizio assistenza o ad un’officina ugualmente qualificata. Avvertenza! Non toccate la superficie. Tenete una sufficiente distanza di sicurezza (ca. 20 cm).

8.3 Affilatura della catena della sega

Un lavoro efficiente con la motosega è possibile solo se la catena è in buone condizioni ed è affilata. In tal modo si riduce anche il pericolo di un contraccolpo. La catena può venire affilata presso qualsiasi rivenditore specializzato. Non tentate di affilare la catena da soli se non disponete degli utensili adatti e dell’esperienza necessaria.

9. Pulizia e conservazione

n Pulite regolarmente il meccanismo di tensione con aria compressa o con una spazzola. Per la pulizia non impiegate utensili. n Tenete le impugnature libere da tracce di olio affinché abbiate sempre una presa sicura. n Se necessario pulite l’apparecchio con un pano umido e eventualmente con un detergente neutro. n Se non utilizzate la motosega per un periodo prolungato, togliete l’olio della catena dal serbatoio. Immergete brevemente la catena ed il braccio in un bagno d’olio e avvolgeteli poi in carta oleata. Pericolo! n Prima di ogni lavoro di pulizia staccate la spina dalla presa di corrente. n Per la pulizia non immergete assolutamente l’apparecchio in acqua o altri liquidi. n Tenete la motosega in un luogo asciutto e sicuro, fuori dalla portata dei bambini.

10. Avvertenze in merito alla protezione

dell’ambiente/ smaltimento Quando l’apparecchio non è più in grado di funzionare, smaltitelo seguendo le norme relative. Staccate il cavo di alimentazione per evitarne un uso improprio. Non gettate l’apparecchio nell’immondizia domestica, bensì consegnatelo ad un punto di raccolta per apparecchi elettrici contribuendo così alla protezione dell’ambiente. L’amministrazione comunale competente vi fornirà gli indirizzi e l’orario di apertura. Consegnate ai centri di raccolta previsti anche i materiali di imballo e gli accessori usati.

11. Ordinazione di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue: n Tipo di apparecchio n Numero di articolo dell’apparecchio n Numero di identificazione dell’apparecchio n Numero del pezzo di ricambio richiesto Per i prezzi e le informazioni attuali si veda www.isc- gmbh.info

12. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli. Anleitung_BEC_1835_1_SPK7__ 15.03.2019 06:18 Seite 39I

Causa Anomalia Rimedio La motosega non funziona Il freno di contraccolpo è intervenuto Riportate il salvamano in posizione Manca l’alimentazione di corrente Verificate l’alimentazione di corrente Presa di corrente difettosa Provate un’alta fonte di energia, eventualmente cambiatela Prolunga difettosa del cavo della corrente Controllate il cavo, eventualmente sostituitelo Fusibile difettoso Sostituite il fusibile La motosega funziona in modo intermittente Cavo della corrente danneggiato Rivolgetevi ad un’officina specializzata Contatto esterno difettoso Rivolgetevi ad un’officina specializzata Contatto interno difettoso Rivolgetevi ad un’officina specializzata Interruttore di ON/OFF difettoso Rivolgetevi ad un’officina specializzata Catena della sega asciutta Manca olio nel serbatoio Rabboccate l’olio Sfiato ostruito nel tappo dell’olio Pulite il tappo del serbatoio dell’olio Canale ostruito di deflusso dell’olio Liberate il canale di deflusso dell’olio Il freno della catena non funziona Problema nel meccanismo di commutazione del salvamano anteriore Rivolgetevi ad un’officina specializzata Catena/guida per catena molto calda Manca olio nel serbatoio Rabboccate l’olio Sfiato ostruito nel tappo dell’olio Pulite il tappo del serbatoio dell’olio Canale ostruito di deflusso dell’olio Liberate il canale di deflusso dell’olio Catena non più affilata Affilate o sostituite la catena La motosega lavora a scossoni, vibra o non taglia correttamente. Tensione della catena insufficiente Regolate la tensione della catena Catena non più affilata Affilate o sostituite la catena Catena consumata Sostituite la catena I denti della catena sono rivolti nella direzione sbagliata Montate di nuovo la catena in direzione corretta

13. Ricerca degli errori

m Attenzione! Prima di ricercare gli errori spegnete l’apparecchio e staccate la spina dalla presa di corrente. La seguente tabella presenta dei sintomi di errori e descrive come potete porvi rimedio qualora il vostro apparecchio non funzioni correttamente. Se in tal modo non riuscite a localizzare ed eliminare il problema, rivolgetevi alla vostra officina del servizio assistenza. Anleitung_BEC_1835_1_SPK7__ 15.03.2019 06:18 Seite 40HR/ BIH

n Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di collegamento. Ciò significa che non ne è consentito l’uso con collegamento prese scelte a piacimento. n In caso di condizioni di rete sfavorevoli l’apparecchio può causare delle variazioni temporanee di tensione. n Il prodotto è concepito solo per l’utilizzo collegato a prese che a) non superino una massima impedenza di rete Z max = 0,387 Ω, oppure b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase. n In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura dell’energia elettrica, che la presa di collegamento dalla quale volete azionare il prodotto soddisfi uno dei due requisiti citati a) oppure b).

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della ISC GmbH.

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se tuttavia una volta l'apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio Assistenza all'indirizzo indicato in questa scheda di garanzia o al punto vendita in cui avete acquistato l'apparecchio. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i

vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti dell'apparecchio provatamente riconducibili a

errori del materiale o di produzione ed è limitata, a nostra discrezione, all'eliminazione di questi difetti o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta). - Danni all'apparecchio o a parti di esso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell'apparecchio. I diritti di garanzia

devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l'apparecchio difettoso sul sito internet:

www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso. Anleitung_BEC_1835_1_SPK7__ 15.03.2019 06:18 Seite 118119
