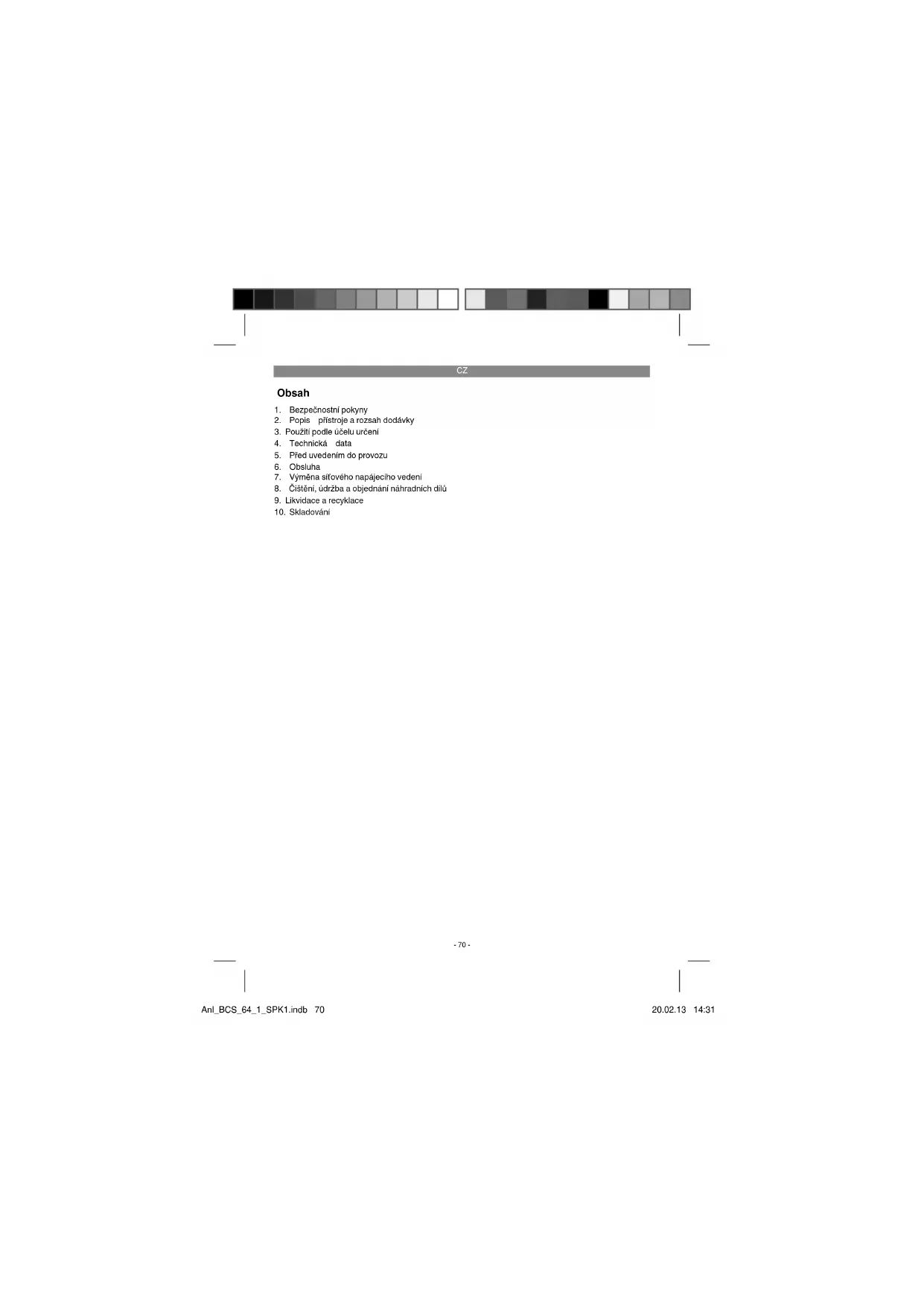

NÁVOD K OBSLUZE BCS 64/1 Bavaria

1. Bezpečnostni pokyny
2. Popis přístroje a rozsah dodávky
3. Použití podle účelu určení
4. Technická data
5. Před uvedenim do provozu
6. Obsluha
7. Výměna sífového napájecího vedení
8. Čištění, údržba a objednáni náhradních dílů
9. Likvidace a recyklace
10. Skladování

Varování - Ke snížení rizika zranění si přecíst návod k obsluze

Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Noste ochrannou masku proti prachu. Pří zpracování dřeva a jlných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmi být opracováván!

Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třisky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.

-71-

CZ

⚠ Pozor!

Při používání přístrojů musl byt dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přecítěte si proto pečlivé tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním proším i tento návod k obsluze/ bezpečnostní pokyny. Nepřebřárme žadné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Přislušné bezpečnostní pokyny naleznete v přiložené brožurce.

Varování!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mit za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a Instrukce si uložte pro budoucí použití.

1. Rukojeť
2. Za-/vypínač
3. Blokovaci tlačitko pro za-/vypinač
4. Aretačni páčka pro nastaveni hloubky řezu
5. Slfový kabel
6. Kluzná botka
7. Zajišťovaci šroub pro nastaveni pokosu
8. Zajišťovaci šroub pro paralelni doraz
9. Stupnice pro pokosový úhel
10. Přidavná rukojet
11. Ochranný kryt
12. Pilový kotouč
13. Klič na pilový kotouč
14. Připojka pro odsávání pilin
15. Páčka na otevření výkyvného ochranného
16. Paralelni doraz
17. Šroub k zajištění pilového kotouče
18. Příruba
19. Výkvný ochranný kryt
20. Adapter pro odsávání pilin

krytu

2.2 Rozsah dodávky

- Otevřete balení a přístroj opatrně vyjměte z balení.

• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a přislušenstvi, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Pozor!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóllemí a malými díly! Hrozi nebezpečí spolknutí a udušení!

• Ručni kotoučová pila
- Pilovýkotouč
• 2x Klíč na pilový kotouč
• Adaptér pro odsáváni pilin
• Originální návod k obsluze
- Bezpečnostní pokyny

3. Použití podle účelu určení

Ručni kotoučová pila je vhodná k řezání rovných řezů do dřeva, dřevu podobných materialů a plastů.

Přístroj smí být použiván pouze podle svého účelu určení. Každé další, loto překračující použití, neodpovídá použiti podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosim na to, že naše přístroje nebyly podle svého učelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj použiván v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

CZ

4. Technická data

Sítové napětí: 230 V – 50 Hz

Přikon: 1200 W

Otáčky chodu naprázdno: 4500 min ^-1

Hloubka řezu při 90°: 65 mm

Hloubka rezu pri 45": 44 mm

Pilový kotouč: 0 185 mm

Upínání pilového kotouče: ......Ø 20 mm

Tloušťka pilového kotouče: 2,3 mm

Třída ochrany: 11回

Hmotnost: 4,3 kg

Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 60745.

Působeni hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745.

Rukojet'

Emisni hodnota vibraci a_h = 2,215 ~m / s^2

Nejistota K = 1,5 m/s²

Přídavná rukojeť

Emisni hodnota vibraci a_n=1,911 m/s^2

Nejistota K = 1,5 m/s²

Varování!

Uvedená emisni hodnota vibraci byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných připadech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnáni jednoho elektrického přístroje s jinými přístroji.

Uvedená emisni hodnota vibraci může být také použila k úvodnímu posouzení negativních vlivů.

Omezte tvorbu hluku a vibrace na minimum!

• Použivejte pouze prístroje v bezvadném sta-

vu.

- Pravidelně provádějte údržbu a čištění přístroje.

- Přizpúsobte Váš způsob práce přístrojí.

• Nepřetěžujte přístroj.

• V připadě potřeby nechte přístroj zkontrolo-

vat.

• Pístroj vypněte, pokud ho nepouživáte.

• Nosterukavice.

Zbývající rizika

I presto, že obsluhujete elektrický prístroj podle predpisů, existují vždy zbývající rizlka. V souvlslosti s konstrukcí a provedením elektrického prístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

1. Poškození sluchu, pokud se nenosi žádná vhodná ochrana sluchu.

2. Poškození zdraví, které je následkem víbrací na ruce a paže, pokud se přístroj použivá delší dobu nebo není řadně veden a udržován.

5. Před uvedením do provozu

Před zapnutim se přesvědčte, zda údaje na typovém štitku souhlasi s údaji sitě.

Než začnete na přístroji provádět nastavení, vždy vytáhněte sitovou zástrčku ze zásuvky.

5.1 Nastaveni hloubky řezu (obr. 2/3)

- Povolte aretační páčku pro hloubkové nastavení řezu (4) umistěnou na zadní straně ochranného krytu.

- Položte kluznou botku (6) rovně na povrch řezaného obrobku. Nadzvedněte pilu tak dalece, až bude pilový kotouč (12) na požadovaně hloubce řezu (a).

- Aretační páčku pro hloubkové nastavení řezu (4) znovu upevněte. Zkontrolujte její pevnost.

CZ

5.2 Pokosový doraz (obr. 4/5)

- Prednastavený standardní úhel mezi kluznou botkou (6) a pilovým kotoučem (12) činí 90°. Tento úhel můžete změnit, abyste mohli provádět šikmé řezy.

• Uvolněte oba zajišťovací šrouby pro nastavení pokosu (7).
- Úhel řezu můžete nyni změnit až o 45"; sledujte přitom stupnici úhlu řezu (9).
- Zajišťovaci šrouby pro nastavení pokosu (7) znovu utáhněte. Zkontrolujte jejich pevnost.

5.3 Odsávání prachu a pilin (obr. 6/7)

• Napojte Vaši kotoučovou pilu pomocí adaptéru pro odsávání prachu (20) na vhodný vysavač. K tomu nejprve nasadřte adaptér pro odsávání prachu (20) do určeného otvoru pro odsávání pilin (14) na ruční kotoučové pile. Na adaptér pro odsávání prachu (20) můžete poté připoljti vhodný vysavač (a) (vysavač není v rozsahu dodávky). Dosáhnete tim optimálního odsávání prachu z obrobku. Předností: šeřříte jak přístroj, tak také svoje vlastní zdraví. Vaše pracoviště kromě toho zůstane čistší a bezpečnejší.
• Prach vznikajici pri práci může byt nebezpečný. Dbejte prosím bezpečnostních pokynů týkajících se této problematiky.
• Pozor!Vysavač použivaný k odsávání musí být vhodný pro zpracovávaný materiál.
• Zkontrolujte, zda jdou všechny díly navzájem dobře spojeny.

5.4 Paralelní doraz (obr. 8/9)

• Paralelni doraz (16) Vám umožňuje provádět paralelni řezy.
• Uvolněte zajišťovací šroub pro paralelní doraz (8) umístěný na kluzné botce (6).
• Montáž se provádi vložením paralelního dorazu (16) do vedení (a) v kluzně botce (6) (viz obr. 8).
• Nastavte potřebnou vzdálenost a zajišťovací šroub (8) opět utáhněte.
• Používání paralelního dorazu: Umistěte paralelní doraz (16) naplocho na okraj obrobku a začněte lezat.

⚠ Pozor! Provést zkušební řez na kousku odpadového dřeva.

6. Obsluha

6.1 Práce s ruční kotoučovou pilou

• Kotoučovou pilu držet vždy pevně.
• Obrobek automaticky odsune výk
  ochranný kryt (19).
• Nepracovat násilím! S kotoučovou pilou postupovat lehce a rovnoměrně.
• Odpadní kus materiálu by měl být na pravé straně kotoučové pily, aby široký dil úložného stolu ležel na celé svoji ploše.
• Pokud bude řezáno podle předem narysované čáry, vést kotoučovou pilu podél odpovídajícího zářezu.
• Malé kusy dřeva před zpracovánim pevně upnout. Nikdy nedržet rukou.
• Bezpodmínečně dodržovat bezpečnostní předpisy! Nosit ochranné brýle!
• Nepoužívejte žádné poškozené pilové kotouče nebo takové pilové kotouče, které maji trhliny nebo praskliny.
  Nepoužívejte žádné příruby/přírubové matice, které mají větší nebo menší otvor než otvor na pilovém kotouči.
• Pilový kotouč nesmí být brzděn rukou nebo postranním tlakem.
  Výkyvná ochrana se nesmí zaseknout a po ukončeném pracovnim kroku musi být opět ve výchozi poloze.
• Před použitím kotoučové pily zkontrolovat funkci výkyvné ochrany, přičemž musí být vytažena siťová zástrčka.
• Pred každým použitím stroje se ujistěte, že bezpečnostní zařízení jako např. výkyvná ochrana, roztahovací klin, přiruby a nastavovací zařízení fungují resp. jsou správně nastaveny a upevněny.
• Na adaptér pro odsávání pilin (20) můžete připojit vhodně odsávání prachu. Přesvědčte se, že je odsávání prachu bezpečně a řádně připojeno.

⚠ Pozor! Pred všemi pracemi na kotoučové pile vytáhnout sítovou zástrčku ze zásuvky!

CZ

6.2 Používání kotoučové pily

- Přizpůsobte hloubku řezu, úhel řezu a paralelní doraz (viz bod 5.1, 5.2 a 5.4).

• Přesvědčte se, že není za-/vypínač (2) stisknutý. Teprve potom zapojte síťovou zástrčku do zásuvky.
• Zapinejtekotoučovou pilu pouze se vsazeným pilovým kotoučem!
• Položte kluznou botku rovně na řezaný obrobek. Pilový kotouč se nesmí dotýkat obrobku.
• Držte kotoučovou pilu nyni pevně oběma rukama

6.3 Za-/vypínání (obr. 10)

Zapnutí:

Blokovaci tlačitko (3) a za-Ávpínač (2) stlačit současně

- Nechte pilový kotouč rozběhnout, až dosáhne své plné rychlosti. Poté veďte pilový kotouč pomalu poděl čáry žezu. Přitom na pilový kotouč pouze mirně tlačte.

Vypnuti:

Blokovaci tlačitko a za-/vypinač pustit

• Při puštění rukojeti se stroj automaticky vypne, także není možné neúmyslné zapnutí.
  • Dbejte na to, aby při práci nebyly odvzdušňovací otvory zakryty nebo ucpány.
• Nebrzděte pilový kotouč po vypnutí post-rannim protitlakem.
• Pozor! Odložte stroj teprve poté, co se pilový kolouč zcela zastavil.

⚠ Pozor! Provést zkušební řez na kousku odpadového dřeva.

6.4 Výměna pilového kotouče (obr. 10-11)

⚠ Pozor! Před všemi pracemi na kotoučové pile vytáhnout sit'ovou zástrčku ze zásuvky!

Použivejte výhradně pilové kotouče stejného typu jako jsou kotouče dodané s kotoučovou pilou. Nechte si poradit v odborném obchodě.

• Pohyblivý výkyvný ochranný kryt (19) odsunout zpět pomocí páčky pro výkyvný ochranný kryt (15) a přidržet.
• Kličem na pilový kotouč (13a) přidržovat na přirubě (18).
• Pomocí klíče na pilový kotouč (13b) uvolnit šroub k zajištění pilového kotouče (17).

• Přírubu (18) a pilový kotouč (12) vyjmout směrem dolů.

• Vyčistit přírubu, vložit nový pilový kotouč. Dbát na směr chodu (viz šipka na ochranném krytu a pilovém kotouči)!

• Šroub k zajištěni pilového kotouče (17) utáhnout, dbát na vystředěný chod.
• Než zapnete za-/vypínač, ujlistěte se, zda je pilový kotouč správně namontovaný, pohyblivé dily lehce běži a zda jsou svéraci šrouby pevně utaženy.

7. Výměna síťového napájecího vedení

Pokud je sitové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečim.

8. Čištění, údržba a objednání náhradních dílů

Pred všemi čisticimi pracemi vytáhněte sitovou zástrčku.

8.1 Čištění

• Udržujte bezpečnostní zařízení, větraci otvory a kryt motoru tak prosté prachu a nečistol, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové dily přístroje. Dbejte na to, aby se do přístroje nedostala voda.

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlikové kartáčky. Pozor! Uhlikové kartáčky smí vyměnit pouze odborný elektrikář.

8.3 Údržba

Uvnitř prístroje se nevyskytují žádné další dily vyžadující údržbu.

CZ

8.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést

následující údaje:

• Typpřistroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dilu

Aktuálni ceny a informace naleznete na

www.isc-gmbh.info

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poskození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných mateníálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícim mistě a mimo dosah
děti. Optimální teplota skladováni leži mezi 5 a 30
°C. Uložte elektrický přístroj v originálním balení.

-76-

CZ

Jen pro zerté EU

Elektráci nátaí a plástaj, revulante do tanovniln edgals!

Podle vrsopoké směnore 2002/95/ES a nápusník třítkení kých a třítkomníkých saříčních (OEEZ) a

pH pocsizov-mi narodilno pova muzi cyc spotrebozne elektricle nardu strato simezistne a mus baj upravem do nepociljete the zinalge holo-nyklačnul sirozni.

A tracativa recyslace k vysvě na zpětné cdesční výroblu:

Vlastnis zliknickeno prizroje je povinen alternativne namsto apěříteno odršlání zařami spolurčísbe, ně jiše annučen vastikováci v prízodla. Na zařiša jídvo vinnemal. Šaný zřímužin u zařováti prízodla

indezulu takı ve sklâmê, kuvá provela obraunâni ve simple numânilu zâmta nes skla; i a mula-

dach. Tyto předplesy se nevezahují na cily přístuženevi a pomocne prostředky bez elektrčých studásti

[Unreadable]

Patisk nebo finč zemnočování dokumentace a právodnich listin, také ve výtačích, je připustně pouze s

Technickstamény výhrázeny

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhaji přisné kontrole kvality. Pokud i presto tento přístroj bezvadné nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisni službu na adrese uvedené na tomto záručním listu nebo na nejbližší pobočku hobbymarketu. Pro uplatňování požadavků poskytnuti záruky plati následující:

1. Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.
2. Záruční servis se vztahuje vyhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a je také omezen pouze na odstranění těchto nedostatku, resp. výměnu přístroje. Dbejte prosim na to, že naše přístroje nebyly podle svého úcelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelých činnostech. Z naší záruky je dále vyloučeno poskytnutí nahrady za dopravní škody škody způsobení nedodřozváním montážního návodu nebo z důvodu neodborné instalace, nedodřozvání návodu k použití (jako např. připojení na chybné siťové napětí nebo druh proudu), nedovoleného nebo neodborného použivání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodřozvání pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobení pádem), jakož také běžného opotřebení způsobeního použiváním. To platí obzvlášťe pro akumulátory, na které přesto poskytujeme záruční lhútu 12 měsíců. Nárok na záruku zaniká, pokud bylo do přístroje liž zasahováno.
3. Záruční doba číní 2 roky a začiná datem kopů přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvoy tvýdnů od zjištění defektu. Uplatňování nároku na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájelní nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případé servisu v misté Vašeho bydišlět.
4. Př uplatňování Vašeho nároku na záruku zašlete prosím přístroj bez poštovného na niže uvedenou adresu. Přiložte originál prodejního dokladu nebo jiného datovaného potvrzení o koupi. Pokladní listek si proto dobre uložte jako důkaz! Popište nám prosím pokud možno přesně důvod reklamate. Je-li defekt přístroje v našem záručním servisu obsažen, obdržite obratem opravený nebo nový přístroj.

V připadě rychle opotřebitelných dílů/spotřebních dílů a chybějících dílů poukazujeme na omezeni této záruky podle záručních podmínek uvedených v tomto návodu k obsluze.
