NÁVOD K OBSLUZE DED8702 DEDRA

ČZ Řetězová pila Návod k obsluze se záručním listem

Všechna práva vyhrazena. Toto zpracování je chráněno autorským právem. Kopírování nebo šíření Návodu k obsluze v částech nebo vcelku bez souhlasu společnosti Dedra Exim je zakázáno. Dedra Exim si vyhrazuje právo zavádět konstrukční a technické a komplementační změny bez dřivějšího oznámení. Tyto změny nemohou být základem pro reklamování výrobku. Návod k obsluze dostupný na stránkách www.dedra.pl

1. Fotografie a výkresy

2. Podrobné bezpečnostní předpisy

3. Popis zařízení

4. Určení zařízení

5. Omezení použití

6. Technické údaje

7. Příprava k práci

8. Připojení k síti

9. Zapnutí zařízení

10. Používání zařízení

11. Běžné servisní činnosti

12. Náhradní díly a příslušenství

13. Svépomocné odstraňování závad

14. Kompletace zařízení. Závěrečné poznámky

15. Informace pro uživatele o likvidaci elektrických a elektronických zařízení

16. Seznam součástí podle výkresu sestavení

17. Záruční list

Prohlášení o shodě bylo přiloženo k návodu jako samostatný dokument. Pokud prohlášení o shodě nebude přiloženo, kontaktujte Dedra-Exim Sp. z o.o. Poznámka. Všeobecné bezpečnostní podmínky byly přiloženy k návodu jako samostatná příručka. Podrobné bezpečnostní podmínky pro popsané zařízení byly přiloženy k návodu.

POZOR Při práci s přístrojem je doporučeno vždy dodržovat základní bezpečnostní pokyny, aby se vyhnulo vzníku požáru, poranění elektrickým proudem nebo mechanickému poškození. Před zprovozněním přístroje seznamte se prosím s obsahem Návodu k obsluze. Uchovejte prosim Návod k obsluze, Návod o bezpečnostních pokynech a Prohlásení o shodě. Důsledné dodržování pokynů a doporučení uvedených v Návodu k obsluze pozitivně ovlivní životnost Vašeho přístroje.

POZOR Během práce bezpodmínečně dodržujte pokyny obsažené v Návodu k bezpečnosti práce Návod k bezpečnosti práce je přiložen k přístroji jako samostatná brožura a je třeba jej uchovat. V případě předání přístroje jiné osobě, předejte ji také Návod k obsluze, Návod k bezpečnosti práce a Prohlášení o shodě. Společnost Dedra Exim nenese odpovědnost za nehody vzniklé v následku nedodržování bezpečnostních pokynů. Podrobně přečtěte všechny bezpečnostní pokyny a návody k obsluze. Nedodržování varování a návodů může mít za následky poranění elektrickým proudem, požár a/nebo vážná zranění. Uchovejte všechny návody, bezpečnostní pokyny a prohlášení o shodě pro budoucí potřeby.

2. Podrobné bezpečnostní předpisy

- Nepřibližujte se žádnými částmi těla k rotujícímu řetězu. Před zapnutím pily se ujistěte, že se řetěz nedotýká cizích předmětů. Nepozornost při práci může mít za následek, že části oděvu nebo těla budou zachyceny řetězem.

- Retězovou pilu vždy držte pravou rukou za zadní úchyt a levou rukou za zadní úchyt. Opačné držení pily zvyšuje nebezpečí úrazu a nikdy jej nepoužívejte.

- Retězovou pilu vždy držte za izolované části zařízení, protože při práci může dojít k nárazu do skrytých vodičů nebo napájecího kabelu. Styk s vodičem pod napětím může způsobit úraz elektrickým proudem.

- Vždy používejte osobní ochranné prostředky zraku a sluchu. Používejte také ochranu hlavy, rukou, nohou a chodidel. Vhodný ochranný oděv snižuje nebezpečí úrazu v následku nárazu části obráběného materiálu nebo náhodného styku s řetězem.

- Nepracujte nikdy S řetězovou pilou zaseknutou ve dřevě. Zapnutá řetězová pila může způsobit úraz nebo tělesné poranění.

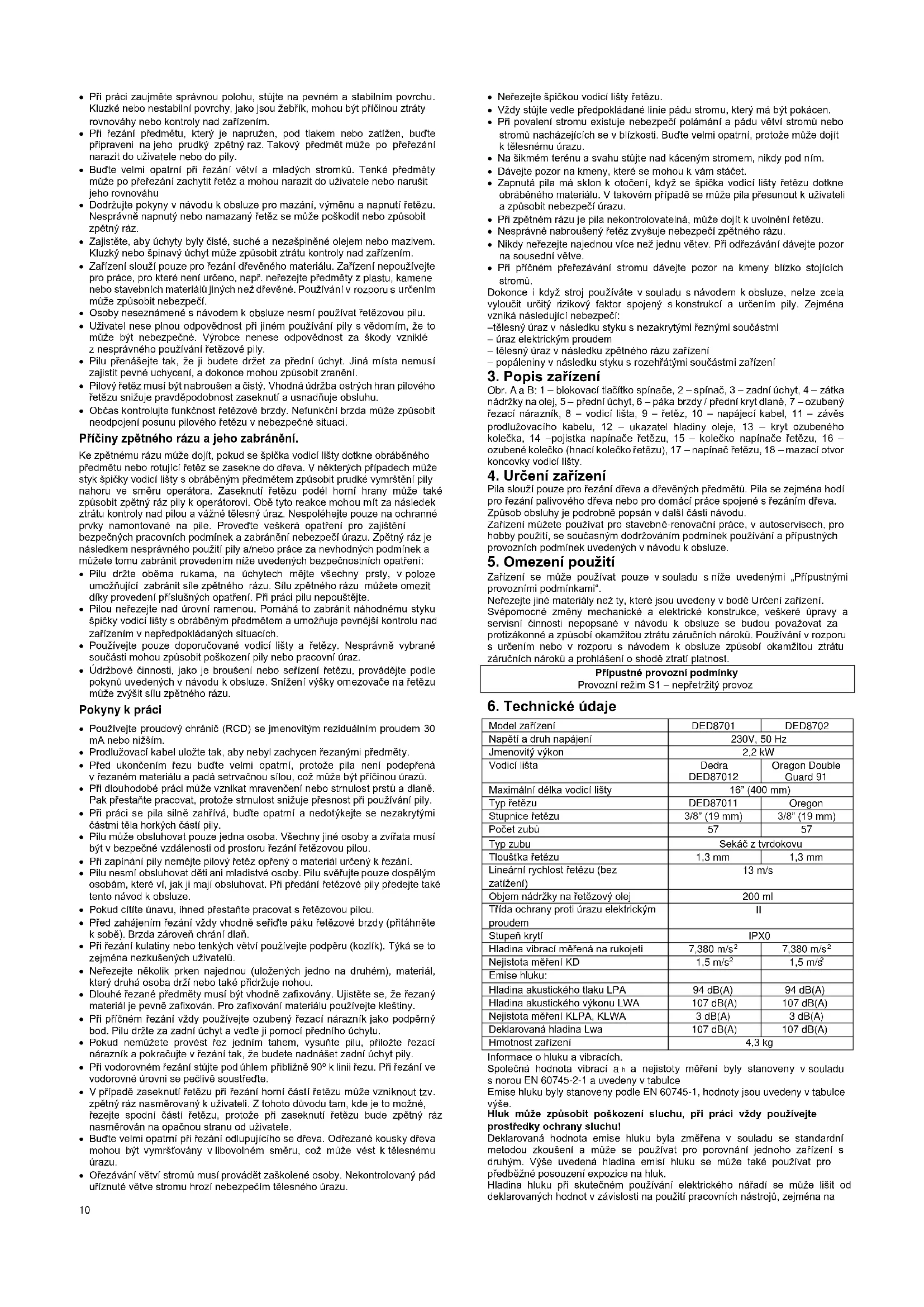

• Při práci zaujměte správnou polohu, stújte na pevném a stabilním povrchu. Kluzké nebo nestabilní povrchy, jako jsou žebřík, mohou být příčinou ztráty rovnováhy nebo kontroly nad zařízením.
• Při řezání předmětu, který je napružen, pod tlakem nebo zatížen, budťe připravení na jeho prudký zpětný raz. Takový předmět může po přeřezání narazit do uživatele nebo do pily.
• Bud'te velmi opatrní při řezání větví a mladých stromků. Tenké předměty může po přeřezání zachytit řetěz a mohou narazit do uživatele nebo narušit jeho rovnováhu
• Dodržujte pokyny v návodu k obsluze pro mazání, výměnu a napnutí řetězu. Nesprávně napnutý nebo namazaný řetěz se může poškodit nebo způsobit zpětný ráz.
• Zajistěte, aby úchyty byly čisté, suché a nezašpiněné olejem nebo mazivem. Kluzký nebo špinavý úchyt může způsobit ztrátu kontroly nad zařízením.
• Zařízení slouží pouze pro řezání dřevěného materiálu. Zařízení nepoužívejte pro práce, pro které není určeno, např. neřezejte předměty z plastu, kamene nebo stavebních materiálů jiných než dřevěné. Používání v rozporu s určením může způsobit nebezpečí.
• Osoby neseznámené s návodem k obsluze nesmí používat řetězovou pilu.
• Uživatel nese plnou odpovědnost při jiném používání pily s vědomím, že to může být nebezpečné. Výrobce nenese odpovědnost za škody vzniklé z nesprávného používání řetězové pily.
• Pilu prénášejte tak, že ji budete držet za prední úchyt. Jiná místa nemusí zajistit pevné uchycení, a dokonce mohou způsobit zranění.
• Pilový řetěz musí být nabroušen a čistý. Vhodná údržba ostrých hran pilového řetězu snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.
• Občas kontrolujte funkčnost řetězové brzdy. Nefunkční brzda může způsobit neodpojení posunu pilového řetězu v nebezpečné situaci.

Příčiny zpětného rázu a jeho zabránění.

Ke zpětnému rázu může dojít, pokud se špička vodicí lišty dotkne obráběného předmětu nebo rotující řetéz se zasekne do dřeva. V některých případech může styk špičky vodicí lišty s obráběným předmětem způsobit prudké vymrštění pily nahoru ve směru operátora. Zaseknutí řetézu podél horní hrany může také způsobit zpětný ráz pily k operátorovi. Obě tyto reakce mohou mít za následek ztrátu kontroly nad pilou a vážné tělesný úraz. Nespoléhejte pouze na ochranné prvky namontované na pile. Proveďte veškerá opatření pro zajištění bezpečných pracovních podmínek a zabránění nebezpečí úrazu. Zpětný ráz je následkem nesprávného použití pily a/nebo práce za nevhodných podmínek a můžete tomu zabránit provedením niže uvedených bezpečnoslních opatření:

• Pilu držte oběma rukama, na úchytech mějte všechny prsty, v poloze umožňující zabránit síle zpětného rázu. Sílu zpětného rázu můžete omezit díky provedení příslušných opatření. Při práci pilu nepouštějte.
• Pilou neřezejte nad úrovní ramenou. Pomáhá to zabránit náhodnému styku špičky vodicí lišty s obráběným předmětem a umožňuje pevnější kontrolu nad zařízením v nepředpokládaných situacích.
• Používejte pouze doporučované vodicí lišty a řetězy. Nesprávně vybrané součásti mohou způsobit poškození pily nebo pracovní úraz.
• Údržbové činnosti, jako je broušení nebo seřízení řetězu, provádějte podle pokynů uvedených v návodu k obsluze. Snížení výšky omezovače na řetězu může zvýšit sílu zpětného rázu.

Pokyny k práci

• Používejte proudový chránič (RCD) se jmenovitým reziduálním proudem 30 mA nebo nižším.
• Prodlužovací kabel uložte tak, aby nebyl zachycen řezanými předměty.
• Pred ukončením řezu budte velmi opatrní, protože pila není podepřená v řezaném materiálu a padá setrvačnou sílou, což může být přičinou úrazů.
• Při dlouhodobé práci může vznikat mravenčení nebo strnulost prstů a dlaně. Pak přestaňte pracovat, protože strnulost snižuje přesnost při používání pily.
• Při práci se pila silně zahřívá, budte opatrní a nedotýkejte se nezakrytými částmi těla horkých částí pily.
• Pilu může obsluhovat pouze jedna osoba. Všechny jiné osoby a zvířata musí být v bezpečné vzdálenosti od prostoru řezání řetězovou pilou.
• Při zapínání pily nemějte pilový řetěz opřený o materiál určený k řezání.
• Pilu nesmí obsluhovat děti ani mladistvé osoby. Pilu svěřujte pouze dospělým osobám, které ví, jak ji mají obsluhovat. Při předání řetězové pily předejte také tento návod k obsluze.
• Pokud cítíte únavu, ihned přestaňte pracovat s řetězovou pilou.
• Před zahájením řezání vždy vhodně seřídte páku řetězové brzdy (přitáhněte k sobě). Brzda zároveň chrání dlaň.
• Při řezání kulatiny nebo tenkých větví používejte podpěru (kozlík). Týká se to zejména nezkušených uživatelů.
• Neřezejte několik prken najednou (uložených jedno na druhém), materiál, který druhá osoba drží nebo také přidržuje nohou.
• Dlouhé řezané předměty musí být vhodně zafixovány. Ujistěte se, že řezaný materiál je pevně zafixován. Pro zafixování materiálu používejte kleštiny.
• Při příčném řezání vždy používejte ozubený řezací nárazník jako podpěrný bod. Pilu držte za zadní úchyt a vedťe ji pomocí předního úchytu.
• Pokud nemůžete provést řez jedním tahem, vysuňte pilu, přiložte řezací nárazník a pokračujte v řezání tak, že budete nadnášet zadní úchyt pily.
• Při vodorovném řezání stůjte pod úhlem přibližně 90° k linii řezu. Při řezání ve vodorovné úrovni se pečlivě soustředťe.
• V případě zaseknutí řetězu při řezání horní částí řetězu může vzniknout tzv. zpětný ráz nasměrovaný k uživateli. Z tohoto důvodu tam, kde je to možné, řezjele spodní částí řetězu, prolože při zaseknutí řetězu bude zpětný ráz nasměrován na opačnou stranu od uživatele.
• Buděte velmi opatrní při řezání odlupujícího se dřeva. Odřezané kousky dřeva mohou být vymršťovány v libovolném směru, což může vést k tělesnému úrazu.

• Ořezávání větví stromů musí provádět zaškolené osoby. Nekontrolovaný pád uříznuté větve stromu hrozí nebezpečím tělesného úrazu.

• Neřezejte špičkou vodicí lišty řetězu.

• Vždy stůjte vedle předpokládané linie pádu stromu, který má být pokácen
• Při povalení stromu existuje nebezpečí polámání a pádu větví stromů nebo stromů nacházejících se v blízkosti. Bud'te velmi opatrní, protože může dojít k tělesnému úrazu.
• Na šikmém terénu a svahu stújte nad káceným stromem, nikdy pod ním.
• Dávejte pozor na kmeny, které se mohou k vám stáčet.
• Zapnutá pila má sklon k otočení, když se špička vodicí lišty řetězu dotkne obráběného materiálu. V takovém případě se může pila přesunout k uživateli a způsobit nebezpečí úrazu.
• Při zpětném rázu je pila nekontrolovatelná, může dojít k uvolnění řetězu.
• Nesprávně nabroušený řetēz zvyšuje nebezpečí zpětného rázu.
• Nikdy neřezejte najednou více než jednu větev. Při odřezávání dávejte pozor na sousední větve.
• Při příčném přeřezávání stromu dávejte pozor na kmeny blízko stojících stromů.

Dokonce i když stroj používáte v souladu s návodem k obsluze, nelze zcela vyloučit určitý rizikový faktor spojený s konstrukcí a určením pily. Zejména vzniká následující nebezpečí:

-tělesný úraz v následku styku s nezakrytými řeznými součástmi
– úraz elektrickým proudem
– tělesný úraz v následku zpětného rázu zařízení
– popáleniny v následku styku s rozehřátými součástmi zařízení

3. Popis zařízení

Obr. A a B: 1 – blokovací tlačítko spínače, 2 – spínač, 3 – zadní úchyt, 4 – zátka nádržky na olej, 5 – přední úchyt, 6 – páka brzdy / přední kryt dlaně, 7 – ozubený řezací nárazník, 8 – vodící lišta, 9 – řetěz, 10 – napájecí kabel, 11 – závěs prodlužovacího kabelu, 12 – ukazatel hladiny oleje, 13 – kryt ozubeného kolečka, 14 – pojistka napínače řetězu, 15 – kolečko napínače řetězu, 16 – ozubené kolečko (hnací kolečko řetězu), 17 – napínač řetězu, 18 – mazací otvor koncovky vodící lišty.

4. Určení zařízení

Pila slouží pouze pro řezání dřeva a dřevěných předmětů. Pila se zejména hodí pro řezání palivového dřeva nebo pro domáci práce spojené s řezáním dřeva. Způsob obsluhy je podrobně popsán v další části návodu.

Zařízení můžete používat pro stavebně-renovační práce, v autoservisech, pro hobby použití, se současným dodržováním podmínek používání a přípustných provozních podmínek uvedených v návodu k obsluze.

5. Omezení použití

Zařízení se může používat pouze v souladu s níže uvedenými „Přípustnými provozními podmínkami“.

Neřezejte jiné materiály než ty, které jsou uvedeny v bodě Určení zařízení. Svépomocné změny mechanické a elektrické konstrukce, veškeré úpravy a servisní činnosti nepopsané v návodu k obsluze se budou považoval za protizákonně a způsobí okamžitou ztrátu záručních nároků. Používání v rozporu s určením nebo v rozporu s návodem k obsluze způsobí okamžitou ztrátu záručních nároků a prohlášení o shodě ztratí platnost.

Přípustné provozní podmínky

Provozní režim S1 – nepřetržitý provoz

1. Technické údaje

Model zařízení	DED8701	DED8702
Napětí a druh napájení	230V, 50 Hz
Jmenovitý výkon	2,2 kW
Vodící lišta	DedraDED87012	Oregon DoubleGuard 91
Maximální délka vodící lišty	16" (400 mm)
Typ řetězu	DED87011	Oregon
Stupnice řetězu	3/8" (19 mm)	3/8" (19 mm)
Počet zubů	57	57
Typ zubu	Sekáč z tvrdokovu
Tlouštka řetězu	1,3 mm	1,3 mm
Lineární rychlost řetězu (bez zatížení)	13 m/s
Objem nádržky na řetězový olej	200 ml
Třída ochrany proti úrazu elektrickým proudem	II
Stupeň krytí	IPX0
Hladina vibrací měřená na rukojeti	7,380 m/s ^2	7,380 m/s ^2
Nejistota měření KD	1,5 m/s ^2	1,5 m/s ^2
Emise hluku:
Hladina akustického tlaku LPA	94 dB(A)	94 dB(A)
Hladina akustického výkonu LWA	107 dB(A)	107 dB(A)
Nejistota měření KLPA, KLWA	3 dB(A)	3 dB(A)
Deklarovaná hladina Lwa	107 dB(A)	107 dB(A)
Hmotnost zařízení	4,3 kg

Informace o hluku a vibracích.

Společná hodnota vibrací a n a nejistoty měření byly stanoveny v souladu s norou EN 60745-2-1 a uvedeny v tabulce

Emise hluku byly stanoveny podle EN 60745-1, hodnoty jsou uvedeny v tabulce výše.

Hluk může způsobit poškození sluchu, při práci vždy používejte prostředky ochrany sluchu!

Deklarovaná hodnota emise hluku byla změřena v souladu se standardní metodou zkoušení a může se používat pro porovnání jednoho zařlzení s druhým. Výše uvedená hladina emisí hluku se může také používat pro předběžné posouzení expozice na hluk.

Hladina hluku při skutečném používání elektrického nářadí se může lišit od deklarovaných hodnot v závislosti na použití pracovních nástrojů, zejména na

druhu obráběného předmětu a na nutnosti určení ochranných prostředků pro uživatele. Abyste přesně odhadlí expozici ve skutečných podmínách používání, zohledněte všechny části provozního cyklu, zahrnující také dobu, kdy je zařízení vypnuto nebo když je zapnuto, ale nepoužívá se.

7. Příprava k práci

Všechny činnosti popsané v této kapitole provádějte při zástrčce vytažené ze zásuvky. Řetězovou pilu přípojte k síti teprve tehdy, když jí bude mít úplně smontovanou, seřídite napětí řetězu a nalijete řetězový olej do nádržky.

Při montáži, seřízení a kontrole řetězové pily vždy noste ochranné rukavice, abyste se neporanili.

Montáž vodicí lišty a řetězu

Sejměte kryt ozubeného kolečka (obr. A, 13) vyšroubováním vlevo pojistky naplnače řetězu (obr. A, 14). Sešroubujte naplnač řetězu (obr. B, 17) a vodicí lištu (obr. A, 8) způsobem zobrazeným na obrázku C. Ujistěte se, že olejový otvor ve vodicí liště (obr. C, 1), který slouží pro mazání řetězu, není ucpán ani znečištěn.

Zkontrolujte řetěz, zda není poškozen – zda nejsou popraskané články nebo stržené nýty. Na pilu nemontujte poškozený řetěz.

Vodicí lištu a řetěz namontujte tak, jak je znázorněno na obrázku B. Dávejte pozor na správný směr namontování řetězu – ostré hrany řezných zubů musí být nasměrovány ve směru otáčení řetězu, tak jak je to znázorněno na obrázku B. Ujistěte se, že vodicí lišta je přiléhá k tělu pily a řetěz je správně usazen v hnačím ozubeném kolečku (obr. B. 16) a drážce vodicí lišty. Předběžně natáhněte řetěz otočením napínače řetězu (obr. B. 17) vpravo. Nasadťe kryt ozubeného kolečka (obr. A. 13) utažením kolečka pojistky napínače (obr. A. 14). Ujistěte se, že kryt přiléhá k tělu pily podél všech stykových hran, nikde nevyčnívá ani není naputý.

Napnutí řetězu pily

Řetěz se při používání prodlužuje, proto pravidelně kontrolujte jeho napnutí. Při prvním použití nového řetězu pamatujte, že vyžaduje určitý čas na zaběhnutí, proto také častěji kontrolujte jeho napnutí. Zejména je důležitá kontrola napnutí nového řetězu asi po 5–10 minutách práce.

Chcete-li napnout řetěz, povolte pojistku napínače řetězu (obr. A, 14), lehce ji otáčejte vlevo. Kolečkem napínače řetězu (obr. A, 15) otáčejte vpravo, abyste silněji napnuli řetěz, nebo vlevo, abyste snížili jeho napnutí. Pak utáhněte nadoraz vpravo pojistku napínače řetězu (obr. A, 14). Správně napnutý řetěz nevisí podél spodní hrany vodicí lišty a lze jej jemným pohybem odsunout od vodící lišty ve slíedu její délky na 3–4 mm, přičemž řetěz nesmí vypadnout z drážky vodicí lišty (obr. D). Po uvolnění se řetěz vrátí na své místo v drážce vodící lišty. Bude-li třeba, opakujte výše uvedené činnosti.

Mazání řetězu

Nepracujte s pilou bez řetězového oleje. Řetěz může prasknout a způsobit vážný úraz nebo smrt.

Jako prostředky pro mazání řetězu používejte pouze oleje určené pro řetězové pily (např. olej Dedra DEGL02). Nepoužlvejte vyjeté motorové oleje nebo jiné mazací prostředky neurčené k tomuto účelu. Výběr vhodného oleje prodlužuje životnost řetězu a vodicí lišty pily.

Chcete-li doplnit řetězový olej, vyšroubujte zátku nádržky na olej (obr. A, 4) a nalijte olej do nádržky. Při doplnování oleje sledujte jeho hladinu na ukazateli hladiny oleje (obr. A, 12). Do nádržky se jednorázové vejde 200 ml oleje. Pokud se olej rozlije na kryt pily, otřete kryt dosucha bavlněným hadříkem.

Při doplňování hladiny oleje dávejte pozor, aby se do nádržky nedostaly žádné nečistoty, protože to může způsobit nesprávné mazání řetězu nebo poškodit součásti pily, jako je olejové čerpadlo.

8. Připojení k síti

Před připojením zařízení ke zdroji napětí se ujistěte, že napájecí napětí odpovídá hodnotě uvedené na výkonovém štítku.

Napájecí instalace přístroje by měla být provedena v souladu se zásadními požadavky, které se vztahují na elektrické instalace, a splňovat bezpečnostní požadavky pro užívání. Parametry minimálního průřezu napájecího kabelu a minimální hodnoty pojistky podle výkonu stroje byly uvedeny v tabulce níže:

Výkon přístroje [W]	Minimální průřez vodiče [mm2]	Minimální hodnota pojistky typu C [A]
1400÷2300	1,5	16

Instalace by měla být provedena kvalifikovaným elektrikářem. Pokud používáte prodlužovací kabely, dávejte pozor, aby průřez žily nebyl menší než požadovaný (viz tabulka). Elektrický vodič položte takovým způsobem, aby během práce nehrozilo jeho přeřezání. Nepoužívejte poškozené prodlužovací kabely. Pravidelně kontrolujte technický stav napájecího kabelu. Netáhněte za napájecí kabel.

9. Zapnutí zařízení

Před zapnutím zařízení bezpodmínečně provedte činnosti popsané v kapitole „Příprava k prácl“.

Na konci prodlužovacího kabelu pro napájení pily udělejte smyčku, přesuňte ji přes otvor v zadním úchytu a zaháknete na závěs (obr. A, 11). Zajistí to napájecí kabel pily proti nekontrolovanému vysunutí zástrčky prodlužovacího kabelu. Na tento závěs nepřipevňujte napájecí kabel pily.

Před zapnutím zařízení se ujistěte, že oběma nohama stojíte pevně na povrchu, pravou ruku máte na zadním úchytu (obr. A, 3) a levou na předním úchytu (obr. A, 5). Ujistěte se, že se v blízkosti nenacházejí jiné osoby nebo zvířata, které by se mohly nekontrolovaně ocitnout v dosahu pily. Ujistěte se, že se při zapnutí řetěz pily ničeho nedotýká.

Abyste zapnuli zařízení, přesuňte páčku brzdy (obr. A, 6) směrem k přednímu úchytu (obr. A, 5). Pak palcem pravé dlaně stiskněte blokovací tlačitko spínače

(obr. A, 1). Alespoň dvěma prsty (ukazováčkem a prostředníčkem) pravé dlaně stiskněte spínač (obr. A, 2). Zařízení začne pracovat.

10. Používání zařízení

Před zahájením práce s pilou bezpodmínečně provedte další činnosti, jako jsou kontrola funkčnosti bezpečnostní brzdy a setrvačné brzdy a mazání řetězu. Nepoužívejte nefunkční zařízení.

Kontrola funkčnosti bezpečnostní brzdy

Po zapnutí pily otočte levou dlaň na předním úchytu (obr. A, 5) tak, abyste vrchem dlaně nebo zápěstím posunuli páku brzdy (obr. A, 6) dopředu. Motor pily se musí okamžitě vypnout a řetěz zastavit.

Kontrola funkčnosti setrvačníkové brzdy

Uvolněte spínač pily (obr. A, 2) a zkontrolujte, zda se řetěz zastaví a přestane otáčet. Pokud po uvolnění spínače vidlte výrazný setrvačný posuv řetězu, s pilou nepracujte.

Konntrola mazání řetězu

Pilu držte vodící lištou dolů pod úhlem 45° nad světlým. rovným povrchem (např. prknem), nechte zařízení pracovat jednu minutu. Pokud se na povrchu objeví výrazná čára oleje, který vytéká z řetězu na špičce vodící lišty, znamená to, že řetěz je mazán správně.

Pokud zjistíte nesprávné mazání, s pilou nepracujte. Zkontrolujle, zda olejový otvor vodící lišty (obr. C. 1) není ucpán. Zkontrolujte vodící lištu (vodící drážku řetězu), zda není znečištěna. Pokud tyto činnosti nepřinesou požadovaný výsledek, zařízení odevzdejte k opravě.

Práce s řetězovou pilou

Při práci s pilou bezpodmínečně dodržujte všechny zásady bezpečnosti a pokyny popsané v bezpečostních podmínkách.

Neřezejte pilou dřevo, které leží přímo na zemi, betonu nebo jiném povrchu. Styk řetězu se zemí nebo jiným povrchem může být nejen nebezpečný, ale také zkracuje životnost řetězu a vodicí lišty.

Kácení stromu – příprava

Kácení stromu neprovádějte způsobem, který ohrožuje osoby, majetek elektrické nebo telekomunikační vedení atp. Osoby se musí nacházet ve vzdálenosti alespoň 2,5násobku výšky (délky) káceného stromu. Pokud dojde ke styku káceného stromu s elektrickým vedením, telekomunikačním vedením atp., okamžitě informujte operátora dané sítě.

Pokud se kácený strom nachází na nakloněném terénu, stůjte na horní straně svahu, protože kácený strom má tendenci padat / sesouvat se po svahu.

Před zahájením kácení stromu určete předpokládaný směr pádu stromu (obr. E, 1). Vezměte v úvahu takové faktory, jako jsou přirozený sklon stromu, poloha velkých větví a větví, směr větru atp.

Před provedením kácení naplánujte a očistěte od překážek únikové cesty (obr. E, 2). Správné únikové cesty se musí odkloňovat od směru pádu pod úhlem asi 135°. Vyhýbejte se nebezpečným zónám (obr. E, 3).

Z káceného stromu odstraňte nečistoty, kameny, uvolněnou küru, hřebíky, dráty, sponky atp. Prostor kolem kácení stromu očistěte od podrostu.

Kácení stromu – hlavní řez

První zářez čili hlavní řez (obr. F, 2) provedte ve směru pádu (obr. F, 1 a obr. E, 1), do 1/3 tloušťky stromu, kolmo na strom. Abysle minimalizovali nebezpečí zaseknutí pily ve stromu, nejprve provedte spodní vodorovný zářez a pak horní pod úhlem 45°. Odstraňte vyřezaný kus dřeva z hlavního řezu.

Kácení stromu – porážecí řez

Druhý zářez čili porázecí řez (obr. F, 3) provedte na opačné straně k směru pádu stromu. Zachovejte vzdálenost alespoň 50 mm nad spodní hranou hlavního řezu, snažte se přitom řezat vodorovně. Ponechte nedořez (obr. F, 4) o šířce asi 50 mm. Nedořez (nebo závěs) je pás nepřeříznutého dřeva ve stromě, umožňující správné nasměrování povalení a zabraňující otočení stromu při povalení a jeho pádu ve směru jiném než předpokládaném. Nedořez se roztrhne při pádu sílou hmotnosti povaleného stromu.

Pokud vznikne riziko, že strom začne padat v jiném než předpokládaném směru, odrazí se a zasekne pilu v porážecím řezu, okamžilě přerušte porážecí řez, použijte klíny (dřevěné, plastové nebo hliníkové), abyste rozšířili porážecí řez a povalili strom v požadovaném směru.

Pokud se bude porážecí řez blížit k nedořezu, strom se začne naklánět a padat. Pak vysuňte pilu z porážecího řezu, vypněte motor, odložte pilu a vzdalte se únikovou cestou. Dávejte pozor na horní větve a velké větve stromu, které mohou padat. Dívejte se pod nohy.

Odvětvování

Odvětvování je odstraňování větví z pokáceného, na zemi ležícího stromu. Při odvětvování ponechte hrubší spodní větve, abyste takto zajistili podepření stromu o zem. Odvětvování začněte od spodního konce pokáceného stromu a pokračujte ve směru k vrcholku. Větve odvětvujte jednotlivě, malé větve odstraňujte jedním řezem. Napnuté větve odvětvujte ze strany tahového napětí, abyste zabránilí zaseknutí pily. Při řezání napnutých větví buďte opatrní, protože se mohou vymrštit v nepředpokládaném směru a způsobit náraz a v jeho následku úraz.

Přeřezávání stromu

Přeřezávání (nebo prořez) spočívá v příčném přeřezání pokáceného a předem odvětveného stromu na kratší klády, za účelem získání požadovaného sortimentu. Při přeřezávání stůjte pevně na zemi, rovnoměrně rozložte hmotnost těla na obě nohy a takto přenáséjle hmotnost zařízení na přeřezávaný kmen.

Bude-li to možné, musí být kmen v místě přeřezání zvednutý, tak že se podepírá o silnější větve, kozlíky, vzpěry nebo přirozené nerovnosti terénu.

Pokud je kmen podepřen v místě přeřezávání, proved’te přeřezávací řez shora a zabraňte tak zahloubení vodicí lišty a řetězu do země. V této situaci by měl dořezání provést kvalifikovaný dřevorubec.

Pokud je kmen podepřen na jednom konci (obr. G, 3) a přeřezávaný konec visí volně, pak začněte přeřezávací řez zespodu, do 1/3 tloušťky kmene (obr. G, 1) ze strany tlakového namáhání a pak dořezání provedte shora (obr. G, 2) ze strany tahového napětí.

Pokud je kmen podepřen z obou dvou stran p přeřezávacího řezu (obr. H, 3), začněte porážecí řez shora, do 1/3 tloušťky kmene (obr. H, 1) ze strany tlakového namáhání a pak provedťe dořezávání zespodu (obr. H, 2) ze strany tahového napětí.

Pokud se přeřezávaný kmen nachází na svahu, musíte stát na vyšší části svahu, abyste se vyhnuli úrazu, protože odřezávané klády mají tendenci stáčet se dolů po svahu.

Při závěrečné fázi přeřezávání „na skrz” musíte za účelem úplného zachování kontroly nad pilou maximálně omezít tlak na pilu, tak aby zařízení působilo na pilu pouze vlastní hmotností. Neuvolňujte však prsty na úchytech pily, abyste zachovali úplnou kontrolu nad zařízením.

Po ukončení přeřezávacího řezu uvolněte spínač pily (obr. A, 2) a počkejte, až se zastaví řetěz, než začnete pohybovat se zařízením. Při přecházení od stromu ke stromu musí být pila vypnuta.

11. Běžné servisní činnosti

UPOZORNĚNÍ Všechny údržbové činnosti provádějte při zástrčce vytážené ze zásuvky. Při údržbě řetězové pily vždy noste ochranné rukavice, abyste se neporanili.

Kontrola stavu napnutí řetězu

Pamatujte, že řetěz pily se při práci zahřivá a rozrahuje. Během přestávek při práci kontrolujte napnutí řetězu a vhodně jej upravujte, jak je to popsávno v kapitole „Příprava k práci“. Po ukončení práce snížte napnutí řetězu, aby se při chladnutí a zkracování nazeseknul ve vodicí liště.

Kontrola a doplňování oleje

Pravidelně kontrolujte hladinu řetězového oleje, nepracujte s pilou bez mazacího prostředku. Při každém doplnění hladiny oleje zkontrolujte napnutí řetězu.

Kontrola stavu a napnutí vodicí lišty a řetězu

Pravidelně (alespoň každých 5 hodin práce) kontrolujte stav řetězu a vodicí lišty. Demontáž provedte v opačném pořadí, než jak je to popsáno pro montáž v kapitole „Příprava k práci“. Čistěte vodicí drážku řetězu a olejový otvor ve vodící liště (obr. C. 1). Abyste zabránili nadměrnému opotřebení vodicí lišty, pravidelně ji otáčejte (v případě denního intenzivního používání pily, v jiném případě při každém broušení nebo výměně řetězu), otočení napínače řetězu (obr. B. 17) na jeho druhou stranu, a otočením vodicí lišty shora dolů. Kontrolujte stav drážky vodicí lišty: přiložte hranové měřítko k boční straně, pokud je viditelná mezera způsobená vyhrnutím hran drážky vodicí lišty vně, vyměřite vodicí lištu za novou nebo odevzdejte do servisu k regeneraci. Zkontrolujte stav ozubeného kolečka na konci vodicí lišty, bude-li třeba, namažte technickou vazelinou, kterou dáte do mazacího otvoru na konci vodicí lišty (obr. A. 18). Kontrolujte řetěz, zda nejsou popraskané články, uvolněné nýty. Nepoužívejte řetěz, který má popraskané články, uvolněné nýty nebo jehož spoje jsou tuhé.

Broušení řetězu

Řetěz je opotřebený, pokud jsou řezné zuby dlouhé 4 mm. Nepoužívejte opotřebený řetěz, bezpodmínečně jej vyměňte za nový.

Řetězu věnujte zvýšenou pozornost jako pracovnímu nářadí pily. Jeho ostrost ovlivňuje kvalitu a rychlost řezání, tupý řetěz značně ztěžuje práci se zařízením, způsobuje rychlejší opotřebení vodicí lišty a pily.

Broušení řetězu je komplikovaný procese, nezkušený uživatel pily musí svěřit broušení kvalifikovanému servisu. Jinak může dojít k nezachování správných úhlů a vzdálenosti rezných zubů vzhledem k omezovači hloubky řezu, což může vést ke zvýšenému nebezpečí vzniku zpětného rázu a potažmo k pracovnímu úrazu, vážnému zranění a smrti.

Jiné údržbové činnosti

Pravidelně kontrolujte stav ozubeného kolečka, které pohání řetěz (obr. B, 16), pokud zjistíte poškození, odevzdejte zařízení do servisu za účelem výměny.

Zařízení udržujte čisté, neuchovávejte znečištěné zařízení. Nečistěte detergenty na bázi vody, k čištnél nepoužlvejte agresivní rozpouštědla. Piliny odstraňujte stlačeným vzduchem po sejmutí ozubeného kolečka (obr. A, 13) a také vodicí lištu a řetěz. Před přenesením na jiné místo úschovy snížte napnutí řetězu, na vodicí lištu nasadťe kryt.

Uchovávejte mimo dosah dětí, na suchém místě, nevystavujte působení atmosférických vlivů (déšť, sníh, UV záření).

Pilu neuchovávejte s bio-mazacím olejem, ze kterého se vylučují pryskyřice, protože může poškodit olejové čerpadlo. Pilu neuchovávejle bez očišlění řetězu a vodicí lišty, pokud jste k mazání použili rostlinný olej pro mazání řetězu, protože to způsobuje oxidaci řetězu, jeho tuhost a poškození řetězu a vodicí lišty.

12. Náhradní díly a příslušenství

Chcete-li zakoupit náhradní díly a příslušenství, kontaktujte servis Dedra-Exim. Kontaktní údaje jsou uvedeny na 1. straně návodu.

Při objednávání náhradních dílů uvedte sériové číslo zařízení uvedené na výkonovém štítku a číslo dílu z technického výkresu.

V záruční době jsou opravy prováděny podle zásad uvedených v záručním listu. Reklamovaný výrobek odevzdejte k opravě na místě zakupení (prodejce je povinen převzít reklamovaný výrobek) nebo zašlete do centrálního servisu Dedra-Exim. Přiložte záruční list vystavený výrobcem. Oprava bez tohoto dokumentu se bude považovat za pozáruční. Opravy po záruční době provádí centrální servis. Poškozený výrobek zašlete do servisu (náklady na zaslání hradí uživatel).

13. Svépomocné odstraňování poruch

Před zahájením svépomocného odstraňování poruch odpojte zařízení od napájení.

Problém	Příčina	Rešení
Zařízení nefunguje	Napájecí kabel není správně připojen nebo je poškozen	Zatlačte hlouběji zástrčku do zásuvky, zkontrolujte napájecí kabel. Pokud zjistíle poškození napájecího kabelu, odevzdejte zařízení do servisu.
	V zásuvce není proud	Zkontrolujte napětí v zásuvce. Zkontrolujte, zda se nepropálila pojistka.
	Poškozený spínač	Vyměňte spínač za nový – odevzdejte zařízení do servisu.
	Motor nemá výkon, těžce se rozbíhá	Opotřebené kartáče. Vyměňte za nové – odevzdejte zařízení do servisu
	Je cítít zápach spálené izolace	Motor vyžaduje opravu – odevzdejte zařízení do servisu
	Bezpečnostní brzda je zaseknutá	Odbrzděte páku brzdy (viz kap. „Příprava k práci“)
Motor se přehřívá	Ucpané větrací otvory	Profoukněte stlačeným vzduchem
Zařízení se těžce rozbíhá, za chvíll přestane fungovat	Příliš silně naputý řetěz	Zkontrolujte napnutí řetězu (viz kap. „Příprava k práci“)
Efektivita práce je velmi nízká	Opotřebený řetěz	Nechte řetěz nabrousit nebo vyměňte za nový
	Příliš slabě naputý řetěz	Zkontrolujte napnutí řetězu (viz kap. „Příprava k práci“)
Nespravné mazání	V nádržce není olej	Zkontrolujte stav oleje v nádržce, doplňte
	Ucpaný olejový otvor a drážka vodicí lišty	Vyčistěte olejový otvor a drážku vodicí lišty
	Poškozené olejové čerpadlo	Odevzdejte zařízení do servisu

14. Kompletace zařízení

Kompletace: pila – 1 ks, vodicí lišta – 1 ks, řetěz – 1 ks, kryt vodicí lišty – 1 ks

15. Informace pro uživatele o likvidaci elektrických a elektronických zařízení

(týká se domácností)

Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace componentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude

přijato bezplatně. Informace o místech odběru odpadního zařízení poskytují místní úřady, např. na svých internetových stránkách.

Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady.

Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů.

Uživatelé v zemích Evropské unie

V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace.

Likvidace odpadů mimo Evropskou unii

Tento symbol se týká pouze zemí Evropské unie.

V případě potřeby likvidace tohoto výrobku se obratte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace.

1. Seznam dílů k technickému výkresu

1	Napájecí kabel
2	Tvarovka napájecího kabelu
3	Samofezný vrut
4	Přitlačná destička
5	Kondenzátor
6	Tlačítko spínače
7	Blokovací pružina
8	Blokovací tlačítko
9	Mikrospínač
10	Samofezný vrut
11	Plochá podložka
12	Pružina
13	Posunovač
14	Levý kryt
15	Vrut stojanu
16	Pružinová podložka
17	Plochá podložka
18	Krytka
19	Stojan
20	Věncová matice
21	Ozubená hřídel
22	Pouzdro vřetena
23	Ložisko
24	Rotor
25	Ložisko
26	Zadní upevnění rotoru
27	Matice
28	Držák kartáčů
29	Elektrografitový kartáč
30	Šroub s přirubou
31	Kryt
32	Samořezný vrut
33	Konec odtoku oleje
34	O-ring
35	Převodovka kpl.
35-1	Blokovací matice
35-2	Ložisko
35-3	Poháněci kolečko
35-4	Pouzdro vřetene
35-5	Pružina
35-6	Váleček
35-7	Ložisko
36	Prachotěsný kryt
37	Táhlo brzdy kpl.
37-1	Destička táhla
37-2	Pružina táhla
37-3	Táhlo
37-3-1	Vložka táhla
37-4	Plochá podložka
37-5	Přítlačná destička
38	Samořezný vrut
39	Posunovač
40	Nádržka na olej kpl.
40-1	Nádržka na olej
40-2	Těsnění nádržky na olej
40-3	Spojka nádržky na olej
40-4	Pouzdro
40-5	Krylka spojky nádržky na olej
40-6	Ventil
40-7	Ochrana nádržky na olej
40-8	Těsnění nádržky na olej
40-9	Zátka nádržky na olej
41	Trubka
42	Olejové čerpadlo
42-1	Sneková převodovka
42-2	Šnekový hřídel
42-2-1	Vložka šnekového hřídele
42-3	Pouzdro pistu
42-4	Tělo olejového čerpadla
43	Trubka oleje
44	Šroub s přirubou
45	Pružinka
46	pružný kroužek zajištující vřeteno
47	Kryt
47-1	Úchyt
47-2	Vložka krytu
48	Pomocná rukojeť
49	Uchyt
49-1	Vrut krytu
49-2	Vrut krytu
49-3	Vrut krytu
50	Samořezný vrut
51	Pružina
52	Hnací řetězové kolečko
53	Segrovka
54	Těsnění
55	Ozubený řezací nárazník
56	Vrut
57	Samořezný vrut
58	Vrut vodicí lišty
59	Vodici lišta
60	Řetěz
61	Ložisko
62	Destička ložiska
63	Upevňovací kolečko
64	Podložka
65	Pojistný pružný kroužek
66	Plastový kryt
67	Segrovka
68	Napínací kolečko
69	Šroub vodicí lišty

Katalogové číslo: Sériové číslo: ..... (dále jen výrobek)

Datum zakoupení výrobku: ....

Razítko prodávajícího: ......

Datum a podpis prodávajícího:......

Prohlášení uživatele:

Potvrzuji, že jsem byl seznámen se záručními podmínkami a důsledky nedodržování pokynů uvedených v návodu k obsluze a záručním listu. Se záručními podmínkami souhlasím, což potvrzuji vlastnoručním podpisem:

datum a místo podpis uživatele

1. Odpovědnost za výrobek:

1. Ručitel – DEDRA EXIM Sp. z o.o. se sídlem v Pruszkowie, adresa: ul. 3 Maja
   8, 05-800 Pruszków, KRS 0000062517, Obvodní soud pro hl. město Varšavu ve Varšavě, XIV. Hospodářský odbor Celostátního soudního rejstříku, DIČ 527-020-49-33, Základní kapitál: 100 980.00 zl.
2. Podle podmínek stanovených v tomto záručním listu ručitel poskytuje záruku na výrobek, pocházející z distribuce ručitele.

3. Záruční odpovědnost za vady se týká pouze vad vzniklých z příčin tkvících ve výrobku v okamžiku jeho vydání uživateli.

4. Uživatel má nárok na bezplatnou záruční opravu výrobku, pokud vada byla zjištěná v záruční době. Provedení opravy výrobku (způsob opravy) závisí na rozhodnutí ručitele. Pokud ručitel nemůže provést opravu, vyhrazuje si právo na výměnu vadné součásti nebo celého výrobku za bezvadný, snížení ceny výrobku nebo odstoupení od smlouvy.

5. Vúči uživateli, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, je odpovědnost Ručitele za škody vyplývající z této záruky a/nebo v souvislosti s jejím uzavřením a plněním, bez ohledu na právní titul, omezena maximálně do výše hodnoty vadného výrobku.

II. Záruční doba:

Podmínky uplatňování záruky:

Součásti výrobku, na které se vztahuje záruka	Doba trvání záruční ochrany
Pila	24 měsíců, počítáno od data nákupu výrobku uvedeného v tomto záručním listu
Řetěz, vodicí lišta, kryt vodicí lišty	Součásti, na které se nevztahuje záruka

1. Predložení vyplněného záručního listu pro výrobek a doložení okolností nákupu výrobku, např. predložením paragonu, faktury atd. Pro správné vyřizení reklamace se doporučuje, abyste společně s výrobkem předali všechny součásti stanovené v kapitole „Kompletace" výrobku uvedené v návodu k obsluze.

2. Dodržování pokynú uvedených v návodu k obsluze a záručním listu.

3. Záruka platí pouze na území Polska a EU.

IV. Záruka se nevztahuje na vady výrobku vzniklé zejména v následku:

1. Nedodržování podmínek stanovených v návodu k obsluze, zejména v rozsahu správného provozování, údržby a čištění;
2. Používání čisticích nebo ošetřovacích prostředků v rozporu s návodem k obsluze;
3. Nevhodného skladování a přepravování výrobku;
4. Svépomocných změn a/nebo úpravy výrobku, které nebyly dohodnuty s ručitelem;
5. Používání ve výrobku provozních materiálů v rozporu s návodem k obsluze. Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, ztratí záruku na výrobek, na kterém:
6. odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky;
7. płomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

Úpozornění! Činnosti spojené s každodenní obsluhou výrobku, vyplývající mj. z návodu k obsluze, provádí uživatel ve vlastní režii a na své náklady.

V. Postup při reklamaci:

1. V případě zjištění nesprávného provozu výrobku se před nahlášením reklamace ujistěte, že jste provedli správně všechny činnosti podrobně popsané v návodu k obsluze.

2. Reklamaci nahlaste ihned, nejlépe do 7 dnů od data zjištění vady výrobku.

3. Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, ztratí nárok na uplatnění záruky v případě nenahlášení reklamace do 7 dnů.

4. Reklamaci můžete nahlásít mj. v místě zakoupení výrobku, v záručním servisu nebo písemně na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

5. Reklamaci müžete nahlásit prostřednictvím formuláře dostupného na stránkách www.dedra.pl. („Formulář pro nahlášení reklamace“).

Adresy záručních servisů v jednotlivých státech jsou dostupné na stránkách www.dedra.pl. Pokud v daném státě není uveden servis, reklamační formulář zašlete na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków (Polska).

1. Z bezpečnostních důvodů je zakázáno používat vadný výrobek.

Upozornění!!! Používání vadného výrobku ohrožuje zdraví a život uživatele

1. Povinnosti vyplývající ze záruky budou splněny do 14 pracovních dnů, počítáno ode dne doručení reklamovaného výrobku.

2. Vadný výrobek před odevzdáním do servisu vyčistěte. Reklamovaný výrobek důkladně zabezpečte proti poškození při přepravě (doporučuje se předat reklamovaný výrobek v originálním obalu).

3. Záruční doba se prodlužuje o dobu, během níž uživatel z důvodu vady výrobku, na kterou se vztahuje záruka, nemohl výrobek používat.

4. Záruka nevylučuje, neomezuje ani nepozastavuje nároky uživatele vyplývající z ručení za vady prodané věci.

SK

Obsah

2. Podrobné bezpečnostné predpisy

Obr. A a B: 1 – tlačidlo blokády zapínača, 2 – zapínač, 3 – zadná růčka, 4 – zátka nádrže na olej, 5 – predná růčka, 6 – páka brzdy/predný kryt ruky, 7 – zubatý doraz, 8 – vodiaca lišta, 9 – ret'az, 10 – napájací kábel, 11 – hák predižovacieho kábla, 12 – ukazovatele hladiny oleja, 13 – kryt ozubeného kolesa, 14 – blokáda napínača ret'aze, 15 – koliesko napínača ret'aze, 16 – ozubené koleso (hnacie koleso ret'aze), 17 – napínač ret'aze, 18 – mazací otvor koncovky vodiacej lišty.

4. Zamýšl'ané použitie zariadenia

zhoduje s hodnotami uvedenými na výrobnom štítku.

Ak pílu pripájate k predlžovaciemu káblu, na jeho konci urobte slučku, pretiahnite cez otvor v zadnej růčke a zaveste na háku (obr. A, 11). Takým spôsobom zabezpečite napájací kábel píly pred nezamýšlaným vytiahnutím zástřcky zo zásuvky kábla. Na tomto háku neumiestňujte napájací kábel píly, je to zakázané.

V prípade, ak mazanie reťaze nie je správne, zariadenie nepoužívajte, je to zakázané. Skontrolujte, či nie je zapchatý olejový otvor vodiacej lišty (obr. C., 1). Skontrolujte vodiacu lištu (vodiacu drážku reťaze), či nie je znečistená. Ak tieto činnosti neprinesů požadovaný výsledok, zariadenie odovzdajte do servisu na opravu.

Pílenie stromu – zásek

Prvé pilenie, tzn. zásek (obr. F, 2) urobte na tej strane, na ktorů plánujete pád stromu (obr. F, 1 a obr. E, 1) s hlbkou 1/3 priemeru pňa stromu, kolmo na smer pádu. Aby ste minimalizovali riziko zaseknutia píly v strome, najprv urobte dolný pozdížny zárez, a potom horný pod uhlom 45°. Zo záseku odstráňte vypílený kus stromu.

Pílenie stromu – výrub

11. Priebežné obslužné činnosti

Kontrola a dopíňanie oleja

Predtým, než začnete samostatne odstraňovat' poruchy, zarladenie odpojte od el. napätla.

Likvidácia odpadov v krajinách mimo EÚ.

Tento symbol platí len v krajinách EU.

1	Napájací kábel
2	Priechodka kábla

3	Závrtná skrutka
4	Prítlačná doštička
5	Kondenzátor
6	Tlačidlo zapínača
7	Pružina blokády
8	Tlačidlo blokády
9	Mikrospínač
10	Závrtná skrutka
11	Plochá podložka
12	Pružina
13	Posúvač
14	Lavý plást
15	Skrutka stojana
16	Pružná podložka
17	Plochá podložka
18	Kryt
19	Stojan
20	Uzavretá matica
21	Hriadel ozubaný
22	Objimka vretena
23	Ložisko
24	Rotor
25	Ložisko
26	Zadné upevnenie rotora
27	Matica
28	Zberač
29	Uhlíková kefa
30	Skrutka s prírubou
31	Plást
32	Závrtná skrutka
33	Koncovka výpustu oleja
34	O-krůžok
35	Prevod komplet
35-1	Blokujuča matica
35-2	Ložisko
35-3	Remenica
35-4	Objimka vretena
35-5	Pružina
35-6	Hriadel
35-7	Ložisko
36	Prachotesný kryt
37	Tiahlo brzdy komplet
37-1	Doska tiahla
37-2	Pružina tiahla
37-3	Tiahlo
37-3-1	Vložka tiahla
37-4	Plochá podložka
37-5	Prítlačná doštička
38	Závrtná skrutka
39	Posúvač
40	Nádrž na olej komplet
40-1	Nádrž na olej
40-2	Tesnenie nádrže na olej
40-3	Spojka nádrže na oleje
40-4	Hrdlo
40-5	Kryt spojky nádrže na oleje
40-6	Ventil
40-7	Zabezpečenie nádrže na oleje
40-8	Tesnenie nádrže na olej
40-9	Zálka nádrže na olej
41	Rúrka
42	Olejové čerpadlo
42-1	Závitovková prevodovka
42-2	Závitovkový hriadel
42-2-1	Vložka závitovkového hriadel'a
42-3	Valec piestu
42-4	Korpus olejového čerpadla
43	Rúrka oleja
44	Skrutka s prírubou
45	Pružina
46	pružinový krůžok zabezpečujúci vreteno
47	Kryt
47-1	Držiak
47-2	Vložka krytu
48	Pomocná růčka
49	Držiak
49-1	Skrutka plást'a
49-2	Skrutka plást'a
49-3	Vložka plást'a
50	Závrtná skrutka
51	Pružina
52	Hnacie reťazové koleso
53	Poistný krůžok
54	Tesnenie
55	Zubatý doraz
56	Skrutka
57	Závrtná skrutka
58	Skrutka vodiacej lišty
59	Vodidlo
60	Reťaz
61	Panva
62	Doštička panvy
63	Upevňovacie kollesko
64	Podložka
65	Pružinový poistný krůžok
66	Plastový kryt
67	Poistný krůžok
68	Koliesko napnutia
69	Skrutka vodiacej lišty

SK Záručný list na

Katalógové č.:

Číslo šarže:

Dátum nákupu výrobku: ....

Pečiatka predajcu: ....

Dátum a podpis predajcu : ....

dátum a miesto podpis Užívatel'a

I. Zodpovednost' za Výrobok:

III. Podmienky využitia záruky:
