30036 KS - Pila Güde - Bezplatný návod k obsluze

NÁVOD K OBSLUZE 30036 KS Güde

Překlad originálního návodu k provozu - Akumulátorová řetězová pila

Preklad originálneho návodu na prevádzku - Akumulátorová řetězová pila

Montáž řetězové lišty a řetězu

Naostření pilového řetězu

Zkontrolujte napnutí řetězu.

Řetěz po vypnutí ještě krátce dobíhá!

CESKY Použití v souladu s určením Akumulátorová řetězová pila se smí používat jen k řezání dřeva napříč ke směru vláken. S ohledem na technické údaje a bezpečnostní pokyny. Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody. Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Pokud máte o zapojení a obsluze přístroje pochybno- sti, obraťte se na zákaznický servis. Technické údaje Akumulátorová řetězová pila 300/36 Li-Ion Set 300/36 KS Obj. č.

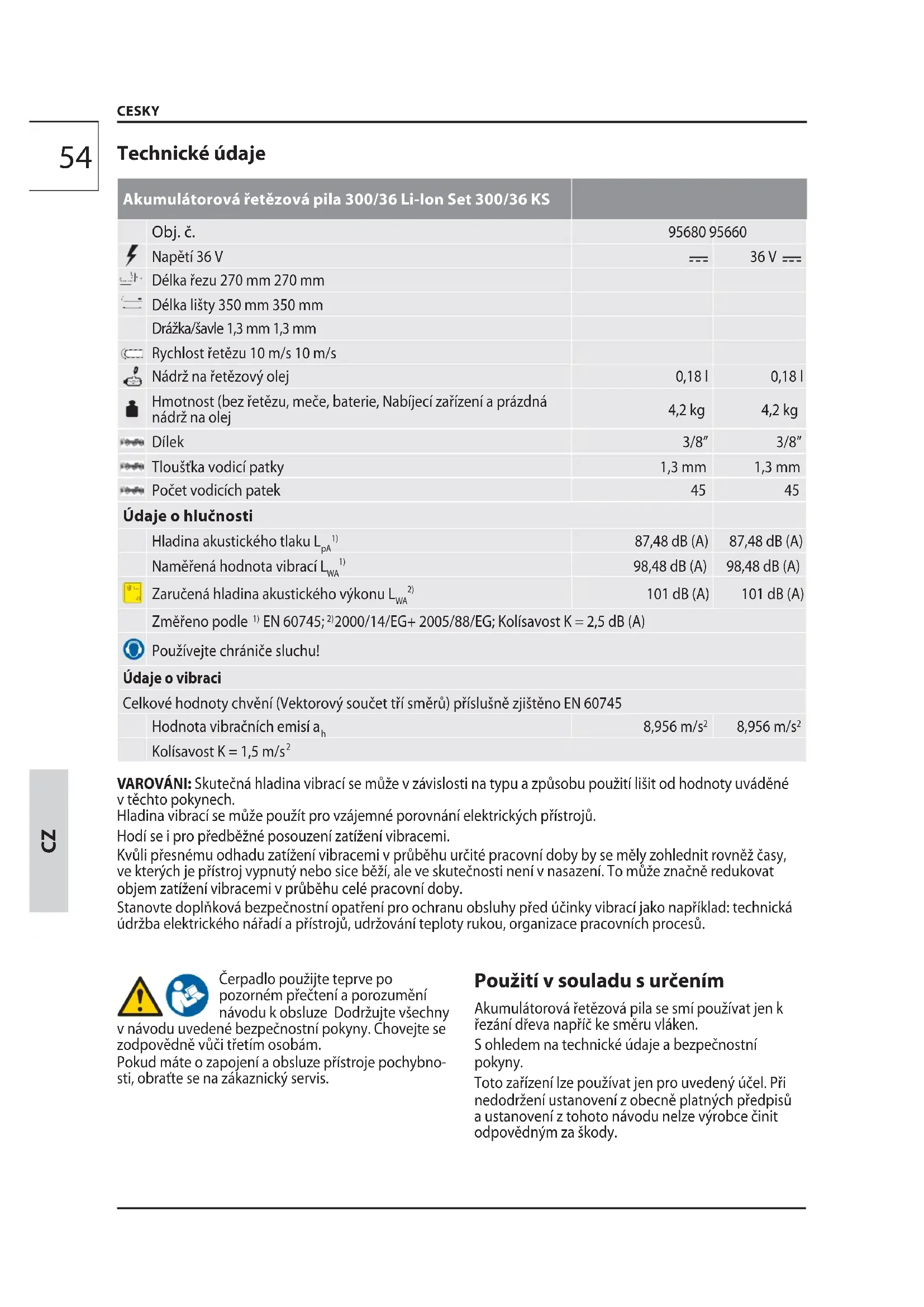

Napětí 36 V 36 V Délka řezu 270 mm 270 mm Délka lišty 350 mm 350 mm Drážka/šavle 1,3 mm 1,3 mm Rychlost řetězu 10 m/s 10 m/s Nádrž na řetězový olej 0,18 l 0,18 l Hmotnost (bez řetězu, meče, baterie, Nabíjecí zařízení a prázdná nádrž na olej 4,2 kg 4,2 kg Dílek 3/8” 3/8” Tloušťka vodicí patky 1,3 mm 1,3 mm Počet vodicích patek 45 45 Údaje o hlučnosti Hladina akustického tlaku L

87,48 dB (A) 87,48 dB (A) Naměřená hodnota vibrací L

98,48 dB (A) 98,48 dB (A) Zaručená hladina akustického výkonu L

101 dB (A) 101 dB (A) Změřeno podle

2000/14/EG+ 2005/88/EG; Kolísavost K = 2,5 dB (A) Používejte chrániče sluchu! Údaje o vibraci Celkové hodnoty chvění (Vektorový součet tří směrů) příslušně zjištěno EN 60745 Hodnota vibračních emisí a

VAROVÁNI: Skutečná hladina vibrací se může v závislosti na typu a způsobu použití lišit od hodnoty uváděné v těchto pokynech. Hladina vibrací se může použít pro vzájemné porovnání elektrických přístrojů. Hodí se i pro předběžné posouzení zatížení vibracemi. Kvůli přesnému odhadu zatížení vibracemi v průběhu určité pracovní doby by se měly zohlednit rovněž časy, ve kterých je přístroj vypnutý nebo sice běží, ale ve skutečnosti není v nasazení. To může značně redukovat objem zatížení vibracemi v průběhu celé pracovní doby. Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky vibrací jako například: technická údržba elektrického nářadí a přístrojů, udržování teploty rukou, organizace pracovních procesů.55

Požadavky na obsluhu Obsluha si musí před použitím přístroje pozorně přečístnávod k obsluze. Kvalikace: Kromě podrobného poučení od- borníkem nenípro používání přístroje nutná žádná speciální kvalikace. Minimální věk: Na přístroji smí pracovat jen osoby, jež dosáhly 18 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele Školení: Řezání a kácení, stejně jako všechny souvise- jící práce mohou být prováděny pouze, kdo je na tom velmi vzdělaný a vyškolený. Ti, kteří nemají žádnou zkušenost s motorovou pilou nebo denArbeitstechniken, neměl by vykonávat tuto práci. Uživatelé poprvé, se doporučuje cvičit řezání kulatiny na kozu. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám. Zbytková nebezpečí Nebezpečí popálení! Během práce noste ochranné brýle. Rukama nikdy nesahejte do pohybujícího se pilového řetězu. Nebezpečí zpětného nárazu! Zpětný náraz může vést ke smrtelným řezným poraněním. Nebezpečí popálení! Řetěz a vodicí lišta se během provozu zahřívají. Chování v případě nouze Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěteco možná nejrychleji kvalikovanou lékařskou pomoc.Chraňte zraněného před dalšími úrazy a uklidněte jej.Kvůli případné nehodě musí být na pracovišti vždy poruce lékárnička první pomoci dle DIN 13164. Materiál,který si z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc,uveďte tyto údaje:

Symboly Pozor! Ke snížení rizika zranění si přečtěte pro- vozní návod. Před všemi nastavovacími, čisticími a údržbářskými pracemi vyjměte ze stroje vyměnitelnou baterii. Výstraha před nebezpečným zpětným nárazem Odstup od osob Dbejte na to, aby se v nebezpečné oblasti nikdo nezdržoval. Chraňte před vlhkem Nevystavujte stroj dešti. Směr otáčení řetězu pily Noste ochrannou helmu! Noste ochranné brýle! Používejte chrániče sluchu! Noste ochranné rukavice! Noste bezpečnostní obuv s ochranou proti proříznutí, drsnou podrážkou a ocelovou špičkou! Noste ochranný oděv s ochrannou vložkou proti proříznutí! CE symbol Vadné a ebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren. Chraňte před vlhkem Obal musí směřovat nahoru Certikováno TÜV Rheinland (Porýní) Baterie Chraňte akumulátor před horkem a ohněm. Chraňte akumulátor před vodou a vlhkostí. CESKY56

MAX. 40°C Chraňte akumulátor před teplotami nad 40°C. Li-Ion Nevyhazujte baterie do domovních odpadků. Dejte baterie do sběrny starých baterií, kde budou recyklovány šetrně k životnímu prostředí. Všeobecné bezpečnostní pokyny pro elektrické přístroje

Výstraha Přečtěte si všechny bezpečnostní pokyny a instrukce. Chyby při dodržování níže uvedených pokynů mohou vést k úderu elektrickým proudem, požáru a ebo vážným úrazům. Všechny bezpečnostní pokyny a instrukce uschovejte pro budoucí použití. V bezpečnostních pokynech použitý pojem „elektrický přístroj“ se vztahuje na kabelem napájené elektrické nářadí (s napájecím kabelem) a na baterií napájené elektrické nářadí (bez napájecího kabelu).

1) Bezpečnost na pracovišti

a) Pracoviště udržujte čisté a dobře osvětlené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b) S elektrickým přístrojem nepracujte v explozí ohroženém prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny a prach. Elektrické přístroje vytvářejí jiskry, které mohou zapálit prach či výpary. c) Děti a ostatní osoby udržujte v bezpečné vzdá

lenosti od elektrického přístroje.Při rozptylování můžete ztratit kontrolu nad přístrojem.

2) Elektrická bezpečnost

a) Připojovací zástrčka elektrického přístroje se musí hodit do zásuvky. Zástrčku nelze jakkoliv měnit. Uzemněné elektrické přístroje nepoužívejte v kombinaci se zástrčkovými adaptéry. Nezměněné zástrčky a vhodné zásuvky snižují riziko úderu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy jako jsou trubky, topení, sporáky a chladničky. Existuje zvýšené riziko úderu elektrickým proudem, je-li Vaše tělo uzemněné. c) Elektrické přístroje nevystavujte dešti a vlhkosti. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem. d) Kabel nepoužívejte v rozporu s určením, k nošení přístroje, jeho zavěšení nebo k vytaho

vání zástrčky ze zásuvky. Kabel chraňte před nadměrnými teplotami, olejem, ostrými hrana- mi a pohyblivými částmi přístroje. Poškozené a zamotané kabely zvyšují riziko úderu elektrickým proudem. e) Pokud s elektrickým přístrojem pracujete venku, používejte jen prodlužovací kabely, které jsou vhodné pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní použití snižuje riziko úderu elektrickým proudem. f) Pokud se nelze vyhnout provozu elektrické

ho přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybovému proudu. Použití ochranného vypínače proti chybovému proudu snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte, a k práci s elektrickým přístrojem přistupujte s rozumem. Elektrický přístroj nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu a léků. Moment nepozornosti při použití přístroje může vést k vážným úrazům. b) Noste osobní ochranné pomůcky a vždy ochran

né brýle. Nošení osobních ochranných pomůcek jako jsou respirátor, neklouzavá bezpečnostní obuv, ochranná helma nebo chrániče uší, v závis- losti na typu a použití elektrického přístroje, snižuje riziko úrazů. c) Zabraňte náhodnému uvedení do provozu. Ujistěte se, že je elektrický přístroj vypnut dříve, než jej připojíte ke zdroji napájení a ebo baterii, zvednete nebo ponesete. Pokud máte při nošení elektrického přístroje prst na spínači nebo přístroj zapojujete do sítě zapnutý, může to vést k úrazům. d) Před zapnutím odstraňte z elektrického přístroje seřizovací nástroje a klíče. Nástroj nebo klíč, který se nachází v pohyblivé části přístroje, může způsobit úraz. e) Vyhněte se abnormálnímu držení těla. Zaujměte stabilní postoj a neustále udržujte rovnováhu. Můžete tak elektrický přístroj v nečekaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste široký oděv a šperky. Vlasy, oděv a rukavice držte v bezpečné vzdálenosti od pohyblivých částí. Volný oděv, šperky a dlouhé vlasy mohou být zachyceny pohy

blivými částmi. g) Pokud lze namontovat odsávače a lapače prachu, ujistěte se, že jsou tyto připojeny a správně používány. Použití odsávače prachu může snížit ohrožení prachem.

4) Použití a ošetření elektrického přístroje

a) Přístroj nepřetěžujte. Pro danou práci použijte vhodný elektrický přístroj. S vhodným elekt

rickým přístrojem se pracuje lépe a bezpečněji v uvedeném rozsahu výkonu. b) Nepoužívejte elektrický přístroj, jehož spínač je vadný. Elektrický přístroj, který nelze již zapnout nebo vypnout, je nebezpečný a musí být opraven. c) Zástrčku vytáhněte ze zásuvky a ebo baterii vyjměte před seřizováním přístroje, výměnou příslušenství nebo odložením přístroje. Tato bezpečnostní opatření brání náhodnému spuštění elektrického přístroje. CESKY57

• Noste ochranné brýle a chrániče uší. Dále se doporučuje nosit pomůcky na ochranu hlavy, ru- kou a nohou. Vhodný ochranný oděv minimalizuje riziko poranění odletujícími třískami a případného kontaktu spilovým řetězem.

• Sřetězovou pilou nepracujte na stromě. Pracu- jete-li na stromě, vzniká nebezpečí úrazu.

• Dbejte vždy na bezpečný postoj a řetězovou pilu používejte jen tehdy, když stojíte na pevném, bezpečném a rovném podkladu. Kluzký povrch nebo nestabilní podklad – např. žebřík – může vést ke ztrátě rovnováhy nebo ke ztrátě kontroly nad řetězovou pilou.

• Při řezání větve, která je pod napětím, počítejte stím, že se větev odpruží zpět. Pokud se uvolní napětí ve vláknech dřeva, větev pod napětím může zasáhnout obsluhu a/nebo způsobit ztrátu kontro- ly nad řetězovou pilou.

• Při řezání podrostu a mladých stromů buďte vždy zvlášť opatrní. Tenký materiál se může vřetězové pile zachytit a uhodit Vás nebo Vás vyvést z rovnováhy.

• Řetězovou pilu noste za přední rukojeť ve vypnutém stavu, spilovým řetězem odvráceným od Vašeho těla. Při přepravě nebo skladování řetězové pily natáhněte na pilu vždy ochranný kryt. Pečlivé zacházení sřetězovou pilou snižuje pravděpodobnost náhodného kontaktu se zapnutým pilovým řetězem.

• Dodržujte pokyny pro mazání, napnutí řetězu a výměnu příslušenství. Neodborně napnutý nebo namazaný řetěz může prasknout nebo zvýšit riziko zpětného nárazu.

• Rukojeti udržujte suché, čisté a bez oleje a tuku. Rukojeti znečištěné tukem či olejem jsou kluzké a vedou ke ztrátě kontroly.

• Řežte jen dřevo. Řetězovou pilu nepoužívejte pro práce, knimž není určena – příklad: Řetězovou pilu nepoužívejte křezání plastu, zdiva nebo stavebních materiálů, které nejsou ze dřeva. Použití řetězové pily pro práce, které jsou vrozporu surčením, může vést knebezpečným situacím. Příčiny a prevence zpětného nárazu: Ke zpětnému nárazu může dojít, když se špička vodicí lišty dotkne předmětu nebo když se dřevo ohýbá a pilový řetěz se zaklíní v řezu. Kontakt se špičkou lišty může vmnoha případech vést ktomu, že se obsluha nečekaně zakloní dozadu, vdůsledku čehož je vodicí lišta vyhozena nahoru ve směru obsluhy. Zaklínění pilového řetězu na horní hraně vodicí lišty může lištu prudce odmrštit zpět ve směru obsluhy. Každá takováto reakce může vést k tomu, že ztratíte kontrolu nad pilou a můžete se vážně zranit. Nespoléhejte se výhradně na bezpečnostní zařízení zabudovaná vřetězové pile. Jako uživatel řetězové pily byste měli přijmout různá opatření ktomu, abyste mohli pracovat bez nehod a úrazů. d) Elektrické přístroje, které nepoužíváte, uložte mimo dosah dětí. Zabraňte tomu, aby elektrický přístroj používaly osoby, které s ním nejsou seznámeny nebo si nepřečetly tyto pokyny. Elektrické přístroje jsou nebezpečné, pokud je používají nezkušené osoby. e) Elektronářadí pečlivě ošetřujte. Kontrolujte, zda pohyblivé díly bezvadně fungují a neváznou, zda nejsou prasklé nebo poškozené do té míry, že by mohla být negativně ovlivněna funkce elektronářadí. Příčinou mnohých nehod jsou špatně udržované elektrické přístroje. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými břity se méně často zakliňují a snadněji se vedou. g) Elektrické přístroje, příslušenství, nástavce atd. používejte v souladu s těmito pokyny. Zohledněte přitom pracovní podmínky a činnost, kterou provádíte. Použití elektrických přístrojů k jiným než předepsaným účelům může vést k nebezpečným situacím.

5) Používání a ošetřování akumulátorového nářadí

a) Baterie nabíjejte pouze v nabíječkách doporučených výrobcem. Pro nabíječku, která je vhodná jen pro určitý druh baterií, resp. akumulátorů hrozí nebezpečí požáru, pokud se používá s jinými akumulátory. b) Používejte v tomto elektrickém nářadí jen akumulátory, které je pro něj určené. Používání jiných akumulátorů může vést k úrazům a nebezpečí požáru. c) Nenechávejte nepoužívaný akumulátor v blízkosti kancelářských svorek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. d) Při špatném používání může z akumulátoru vytékat kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se kapalina do stane do očí, vyhledejte navíc lékařskou pomoc.Unikající kapalina z baterie může způsobit podráždění kůže nebo popáleniny.

a) Elektrický přístroj smí opravit jen kvaliko

vaný autorizovaný personál, a to jen pomocí originálních náhradních dílů. Tím se zajistí, že bezpečnost přístroje zůstane zachována. Bezpečnostní pokyny pro Akumulátorová řetězová pila

• Při práci sřetězovou pilou může stačit okamžik nepozornosti a pilový řetěz zachytí oděv nebo části těla.

• Řetězovou pilu držte vždy svou pravou rukou za zadní rukojeť a svou levou rukou za přední rukojeť. Držení řetězové pily opačným způsobem zvyšuje riziko úrazů a nesmí se používat. CESKY CZ58 Zpětný ráz je důsledek nesprávného nebo chybného používání elektrického nářadí. Lze tomu zabránit vhodnými preventivními opatřeními, jak je popsáno níže:

• Držte pilu pevně oběma rukama, přičemž palci a prsty sevřete rukojeť řetězové pily. Postavte se tělem a pažemi do polohy, ve které budete moci čelit silám zpětného rázu. Pokud se provedou vhodná opatření, může obsluha ovládat síly zpětného rázu. Nikdy nepouštějte řetězovou pilu.

• Vyhněte se abnormálnímu držení těla a neřežte nad výškou ramen. Tím se zabrání náhodnému kontaktu se špičkou lišty a bude tak možná lepší kontrola řetězové pily vnečekaných situacích.

• Používejte vždy výrobcem předepsané náhradní lišty a pilové řetězy. Špatné náhradní lišty a pilové řetězy mohou vést kpřetržení řetězu a/nebo zpětnému nárazu.

• Řiďte se pokyny výrobce pro ostření a údržbu řetězové pily. Příliš nízké omezovače hloubky zvyšují tendenci ke zpětnému rázu. Další bezpečnostní pokyny Při práci s přístrojem vždy zajistěte dostatečné osvětlení, resp. dobré světelné poměry. Pozor při chůzi pozpátku, nebezpečí zakopnutí! Odstraňte okamžitě z pracovního prostoru uříznuté větve/suky, aby se zabránilo zranění. Při zablokování řetězu pily okamžitě vypněte přístroj a vyndejte z něj výměnnou baterii, potom odstraňte předmět. Než vložíte baterii ujistěte se, že je přístroj vypnutý. Zapínač/vypínač a bezpečnostní spínač se nesmí zamykat. Nepoužívejte elektrické nářadí, pokuj je vadný spínač. Poškozené spínače musí vyměnit zákaznický servis. Elektrické nářadí, které se už nedá zapnout nebo vypnout, je nebezpečné, a musí se opravit. Před každým použitím zkontrolujte pevnost a správný dosed všech šroubovaných a nástrčných spojů, a ochranná zařízení, a zda mají všechny pohyblivé části lehký chod. Je co nejpřísněji zakázáno demontovat, upravovat a účelově odcizovat ochranná zařízení nacházející se na stroji, nebo na něj umisťovat cizí ochranná zařízení. Nepoužívejte přístroj, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotřebené a poškozené díly vyměňte. Nepoužívejte zařízení v blízkosti hořlavým kapalin nebo plynů. Při zkratu hrozí nebezpečí požáru a exploze. Varování: Toto elektrické nářadí generuje během provozu elektromagnetické pole. Toto pole může za určitých okolností narušit funkci aktivních nebo pasivních lékařských implantátů. Aby se snížilo riziko vážného nebo smrtelného úrazu, doporučujeme osobám s lékařskými implantáty, aby věc konzultovali se svým lékařem a výrobcem zdravotnického implantátu, než budou obsluhovat stroj. Baterie Při neodborném používání nebo při používání poškozeného akumulátoru mohou unikat páry. Přiveďte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty. Nebezpečí požáru! Nebezpečí exploze! Nikdy nepoužívejte poškozené, vadné nebo zdeformované akumulátory. Akumulátor nikdy neotevírejte, nepoškozujte a nenechte spadnout na zem. Nikdy nenabíjejte akumulátor vprostředí skyseli

nami a lehce vznětlivými materiály. Chraňte akumulátor před horkem a ohněm. Akumulátor používejte jen při teplotě prostředí mezi 10°C až +40°C. Nikdy ho neodkládejte na topná tělesa, a nevysta- vujte ho delší dobu silnému slunečnímu záření. Po silném zatížení ho nejprve nechte vychladnout. Zkrat – nepřemosťujte kontakty akumulátoru kovovými částmi. Při likvidaci, dopravě nebo skladování se musí akumulátor zabalit (plastový sáček, krabice), nebo se musí přelepit kontakty. Pracovní pokyny Akumulátory se dodávají jen částečně nabité, a musí se před použitím poprvé plně nabít.

• Když přístroj běží pomalu nebo zůstane stát, dobijte akumulátor.

• Li-iontový akumulátor lze dobíjet kdykoliv, aniž by se zkrátila jeho životnost. Přerušení procesu nabíjení nepoškodí akumulátor

• Li-iontový akumulátor je chráněn elektronickou ochranou buňky „Electronic-Cell Protection“ proti hlubokému vybití.

• Podstatně kratší provozní doba nabité baterie znamená, že je baterie spotřebovaná a musí se vyměnit. Používejte jen originální náhradní baterie Údržba Před všemi nastavovacími, čisticími a údržbářskými pracemi vyjměte ze stroje vyměnitelnou baterii. Opravy a práce, nepopsané vtomto návodu, smí provést jen kvalikovaný autorizovaný personál. Používejte jen originální příslušenství a originální náhradní díly. CESKY CZ59

CESKY Používejte jen biologicky odbouratelný olej na řetězy Udržujte stroj, zejména větrací otvory, vždy v čistém stavu. Těleso stroj nikdy neostřikujte vodou! Pro čištění kompresoru a jeho součástí nepoužívejte ředidla, hořlavé nebo toxické kapaliny. Všechny pohyblivé díly ošetřete ekologickým olejem. Po každém použití pečlivě očistěte řetěz pily a šavli. Otřete je hadrem navlhčeným v oleji, nebo ji postříkejte spreje na ošetřování kovů. Tupé, ohnuté nebo poškozené řetězy a šavle se musí vyměnit. Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům. V případě potřeby najdete seznam náhradních dílů na internetové stránce www.guede.com. Přístroj skladujte na suchém místě. Likvidace Pokyny pro likvidaci vyplývají z piktogramů umístěných na přístroji nebo na obalu. Vadné a ebo likvidované přístroje musí být odevzdány do příslušných sběren. Akumulátory likvidujte ekologicky Li-iontové akumulátory podléhají povinnosti speciální likvidace. Vadné akumulátory nechte zlikvidovat specializovaným obchodem. Než se přístroj sešrotuje, musíte se z něj vyndat akumulátor. Poškozené akumulátory mohou poškodit životní prostředí a Vaše zdraví, pokud z nich unikají jedovaté páry nebo kapaliny. Proto nikdy neposílejte vadný akumulátor poštou apod. Obraťte se, prosím, na své místní recyklační středisko. Akumulátory likvidujte ve vybitém stavu. Doporučujeme přelepil póly lepící páskou, aby byly chráněné proti zkratu. Nikdy akumulátor neotevírejte. Likvidace přepravního obalu Obal chrání přístroj před poškozením při dopravě. Obalové materiály jsou zpravidla voleny podle eko- logicky přijatelných hledisek a hledisek nakládání s odpady, a proto jsou recyklovatelné. Vrácení obalu do materiálového oběhu šetří suroviny a snižuje výskyt odpadů. Části obalů (např. fólie, styropor®) mohou být nebezpečné pro děti. Nebezpečí udušení! Ukládejte části obalů mimo dosah dětí, a co možná nejrychleji je zlikvidujte. Vyjetý olej ekologicky zlikvidujte! Záruka Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje. Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamaci v záruční době je třeba přiložit originální doklad o koupi s datem prodeje. Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky. Důležité informace pro zákazníka Upozorňujeme, že vrácení během záruční doby nebo i po záruční době je třeba zásadně provést v originálním obalu. Tímto opatřením se účinně zabrání zbytečnému poškození při dopravě a jeho často spornému vyřízení. Přístroj je optimálně chráněn jen v originálním obalu, a tím je zajištěno plynulé zpracování. Servis Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší do- movské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole. Sériové číslo: Objednací číslo: Rok výroby: Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail]60 Plán prohlídek a údržby Všeobecně Celá pila Plastové těleso Pilový řetěz Lišta pily Řetězové kolo Brzda řetězu Pravidelně čistěte vnější část. Nechte pravidelně zkontrolovat v autorizované dílně. Zkontrolujte praskliny a trhliny. Nechte pravidelně naostřit. Pravidelně čistěte. Pravidelně čistěte. Pravidelná kontrola funkce. Nakloňte přední ruční ochrannou páku dopředu; řetěz pily se musí zastavit. Před každým uvedením do provozu Pilový řetěz Lišta pily Mazání řetězu Brzda řetězu Doběhová brzda Spínač ON/OFF Uzávěr olejové nádrže Zkontrolujte poškození a ostrost. Zkontrolujte napnutí řetězu. Kontrola funkce. Kontrola funkce. Nakloňte přední ruční ochrannou páku dopředu; řetěz pily se musí zastavit. Kontrola funkce. Kontrola funkce. Zkontrolujte těsnost. Při poškození nechte opravit v autorizované dílně. Po každém vyřazení z provozu Lišta pily Úchyt lišty Vyčistěte otvor pro nalévání oleje. Vyčistěte, především vodicí olejovou drážku. Uložení Nádrž na řetězový olej Pilový řetěz / Lišta pily Celá pila Vypusťte. Odmontujte, vyčistěte a lehce namažte olejem. Vyčistěte vodicí drážku lišty pily. Uložte bezpečně v suché místnosti. Po dlouhodobějším skladování nechte elektrickou pilu zkontrolovat v auto- rizované dílně (zbylý olej může zpryskyřičnatět a ucpat ventil olejového čerpadla) Odstranění poruchy Porucha Systém Sledování Příčina Pila nepracuje Elektromotor neběží Chybí napájení Akumulátor je prázdný Aktivovaná brzda řetězu Nedostatečný výkon Uhlíkové kartáčky Malá průtažnost Opotřebené uhlíkové kartáčky Chybí mazání řetězu Olejová nádrž / Olejové čerpadlo Na pilovém řetězu není žádný olej Prázdná olejová nádrž, Znečištěná vodicí olejová drážka Brzda řetězu Brzda Pilový řetěz se prudce nezastaví Opotřebený brzdový pás Doběhová brzda Brzda Pilový řetěz dobíhá Opotřebené uhlíkové kartáčky

98,48 dB (A) 98,48 dB (A) Garantovaná hladina akustického výkonu L

• Sreťazovou pílou nepracujte na strome. Ak pra- cujete na strome, vzniká nebezpečenstvo úrazu.

• Vyhnite sa abnormálnemu držaniu tela a nerežte nad výškou ramien. Tým sa zabráni náhodnému kontaktu so špičkou lišty a bude tak možná lepšia kontrola reťazovej píly vnečakaných situáciách.

Způsob posouzení shody

Zaručená hladina akustického výkonu

dB (A) Gemessener Schallleistungspegel Measured sound power level | Niveau de puissance acoustique mesuré | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměřená hladina akustického výkonu | Nameraná hladina akustického výkonu

Zplnomocněn k sestavování technických podkladů.

Způsob posouzení shody

Zaručená hladina akustického výkonu

dB (A) Gemessener Schallleistungspegel Measured sound power level | Niveau de puissance acoustique mesuré | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměřená hladina akustického výkonu | Nameraná hladina akustického výkonu

Zplnomocněn k sestavování technických podkladů.
