IFeel HADG9CBS6BVOC - Kuchyňská digestoř HAIER - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma IFeel HADG9CBS6BVOC HAIER ve formátu PDF.
| Typ produktu | Odsavač par |
| Značka | Haier |
| Model | IFeel HADG9CBS6BVOC |
| Rozměry (Délka x Hloubka x Výška) | 900 x 500 x 400 mm |
| Hmotnost | 15 kg |
| Elektrické napájení | 220-240 V, 50 Hz |
| Výkon motoru | 250 W |
| Maximální odsávací výkon | 650 m³/h |
| Hladina hluku (max) | 65 dB(A) |
| Typ ovládání | Dotykové |
| Osvětlení | LED, uživatelsky nevyměnitelné |
| Tukový filtr | Kovový, lze mýt v myčce |
| Aktivní uhlíkový filtr | Nelze mýt, vyměňujte každé 4 měsíce |
| Verze použití | Odsávací (vnější odvod) nebo filtrační (recirkulace) |
| Rychlosti odsávání | 3 rychlosti + intenzivní (5 min) |
| Speciální funkce | Automatický provoz s čidlem, zpožděné vypnutí, indikátor nasycení filtrů |
| Průměr připojení | 150 mm |
| Minimální instalační výška | 45 cm (elektrický sporák), 60 cm (plynový nebo kombinovaný) |
| Materiál | Nerezová ocel |
| Opravitelnost | LED osvětlení není uživatelsky vyměnitelné; kontaktujte servis |
| Bezpečnostní normy | EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 62233 |
Často kladené otázky - IFeel HADG9CBS6BVOC HAIER
Dotazy uživatelů ohledně IFeel HADG9CBS6BVOC HAIER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňská digestoř ve formátu PDF zdarma! Najděte svůj návod IFeel HADG9CBS6BVOC - HAIER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IFeel HADG9CBS6BVOC značky HAIER.

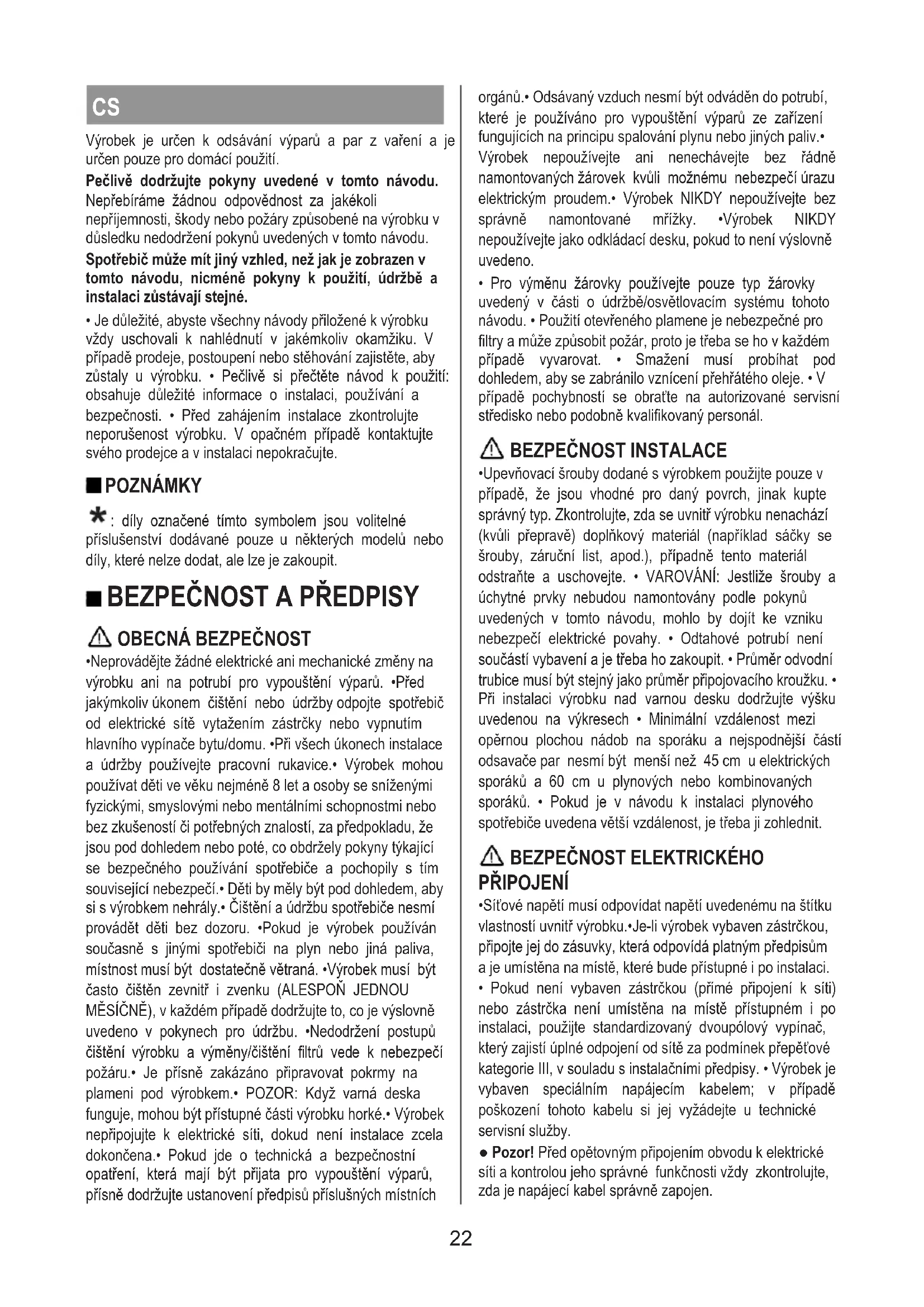

NÁVOD K OBSLUZE IFeel HADG9CBS6BVOC HAIER
Výrobek je určen k odsávání výparů a par z vaření a je určen pouze pro domácí použití.
Pečlivě dodržujte pokyny uvedené v tomto návodu. Nepřebíráme žádnou odpovědnost za jakékoli nepříjemnosti, škody nebo požáry způsobené na výrobku v důsledku nedodržení pokynů uvedených v tomto návodu.
Spotřebič může mít jiný vzhled, než jak je zobrazen v tomto návodu, nicméně pokyny k použití, údržbě a instalaci zůstávají stejné.
- Je důležité, abyste všechny návody přiložené k výrobku vždy uschovali k nahlédnutí v jakémkoliv okamžiku. V případě prodeje, postoupení nebo stěhování zajistěte, aby zůstaly u výrobku. • Pečlivě si přečtěte návod k použití: obsahuje důležité informace o instalaci, používání a bezpečnosti. • Před zahájením instalace zkontrolujte neporušenost výrobku. V opačném případě kontaktujte svého prodejce a v instalaci nepokračujte.
POZNÁMKY
* : díly označené tímto symbolem jsou volitelné příslušenství dodávané pouze u některých modelů nebo díly, které nelze dodat, ale lze je zakoupit.
■ BEZPEČNOST A PŘEDPISY
OBECNÁ BEZPEČNOST
•Neprovádějte žádné elektrické ani mechanické změny na výrobku ani na potrubí pro vypouštění výparů. •Před jakýmkoliv úkonem čištění nebo údržby odpojte spotřebič od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytu/domu. •Při všech úkonech instalace a údržby používejte pracovní rukavice. • Výrobek mohou používat děti ve věku nejméně 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo bez zkušeností či potřebných znalostí, za předpokladu, že jsou pod dohledem nebo poté, co obdržely pokyny týkající se bezpečného používání spotřebiče a pochopily s tím související nebezpečí. • Děti by měly být pod dohledem, aby si s výrobkem nehrály. • Čištění a údržbu spotřebiče nesmí provádět děti bez dozoru. •Pokud je výrobek používán současně s jinými spotřebiči na plyn nebo jiná paliva, místnost musí být dostatečně větraná. •Výrobek musí být často čištěn zevnitř i zvenku (ALESPOŇ JEDNOU MĚSÍČNĚ), v každém případě dodržujte to, co je výslovně uvedeno v pokynech pro údržbu. •Nedodržení postupů čištění výrobku a výměny/čištění filtrů vede k nebezpečí požáru. • Je přísně zakázáno připravovat pokrmy na plamení pod výrobkem. • POZOR: Když varná deska funguje, mohou být přístupné části výrobku horké. • Výrobek nepřipojujte k elektrické síti, dokud není instalace zcela dokončena. • Pokud jde o technická a bezpečnostní opatření, která mají být přijata pro vypouštění výparů, přísně dodržujte ustanovení předpisů příslušných místních
orgánů. • Odsávaný vzduch nesmí být odváděn do potrubí, které je používáno pro vypouštění výparů ze zařízení fungujících na principu spalování plynu nebo jiných paliv. • Výrobek nepoužívejte ani nenechávejte bez řádně namontovaných žárovek kvůli možnému nebezpečí úrazu elektrickým proudem. • Výrobek NIKDY nepoužívejte bez správně namontované mřížky. • Výrobek NIKDY nepoužívejte jako odkládací desku, pokud to není výslovně uvedeno.
- Pro výměnu žárovky používejte pouze typ žárovky uvedený v části o údržbě/osvětlovacím systému tohoto návodu. • Použití otevřeného plamene je nebezpečné pro filtry a může způsobit požár, proto je třeba se ho v každém případě vyvarovat. • Smažení musí probíhat pod dohledem, aby se zabránilo vznícení přehřátého oleje. • V případě pochybností se obraťte na autorizované servisní středisko nebo podobně kvalifikovaný personál.
•Upevňovací šrouby dodané s výrobkem použijte pouze v případě, že jsou vhodné pro daný povrch, jinak kupte správný typ. Zkontrolujte, zda se uvnitř výrobku nenachází (kvůli přepravě) doplňkový materiál (například sáčky se šrouby, záruční list, apod.), případně tento materiál odstraňte a uschovejte. • VAROVÁNÍ: Jestliže šrouby a úchytné prvky nebudou namontovány podle pokynů uvedených v tomto návodu, mohlo by dojít ke vzniku nebezpečí elektrické povahy. • Odtahové potrubí není součástí vybavení a je třeba ho zakoupit. • Průměr odvodní trubice musí být stejný jako průměr připojovacího kroužku. • Při instalaci výrobku nad varnou desku dodržujte výšku uvedenou na výkresech • Minimální vzdálenost mezi opěrnou plochou nádob na sporáku a nejspodnější částí odsavače par nesmí být menší než 45 cm u elektrických sporáků a 60 cm u plynových nebo kombinovaných sporáků. • Pokud je v návodu k instalaci plynového spotřebiče uvedena větší vzdálenost, je třeba ji zohlednit.
⚠ BEZPEČNOST ELEKTRICKÉHO PŘIPOJENÍ
- Sítové napětí musí odpovídat napětí uvedenému na štítku vlastností uvnitř výrobku. Je-li výrobek vybaven zástrčkou, připojte jej do zásuvky, která odpovídá platným předpisům a je umístěna na místě, které bude přístupné i po instalaci. - Pokud není vybaven zástrčkou (přímé připojení k síti) nebo zástrčka není umístěna na místě přístupném i po instalaci, použijte standardizovaný dvoupólový vypínač, který zajistí úplné odpojení od sítě za podmínek přepěťové kategorie III, v souladu s instalačními předpisy. - Výrobek je vybaven speciálním napájecím kabelem; v případě poškození tohoto kabelu si jej vyžádejte u technické servisní služby.
- Pozor! Před opětovným připojením obvodu k elektrické síti a kontrolou jeho správné funkčnosti vždy zkontrolujte, zda je napájecí kabel správně zapojen.
Pozor! Nepoužívejte s programovacím zařízením, časovačem, samostatným dálkovým ovladačem nebo jiným zařízením, které se aktivuje automaticky.
■ RADY PRO POUŽÍVÁNÍ
Rady pro správné používání spotřebiče za účelem snížení negativního dopadu na životní prostředí: Když začnete vařit, zapněte spotřebič při minimální rychlosti a nechte ji zapnutou několik minut i po skončení vaření. Rychlost zvyšte pouze v případě velkého množství kouře a výparů, v naléhavých případech pomocí funkce Booster. Pro udržení dobré účinnosti systému minimalizace pachů je třeba v případě potřeby vyměnit uhlíkový filtr/uhlíkové filtry. Pro udržení dobré účinnosti tukového filtru je třeba ho v případě potřeby vyčistit. Pro optimalizaci účinnosti a minimalizaci hluku je třeba použít maximální průměr odtahového potrubí uvedený v tomto návodu.
■ LIKVIDACE PO UKONČENÍ ŽIVOTNOSTI
Tento spotřebič je označen v souladu s evropskou směrnici 2012/19/EU o odpadních elektrických a elektronických zařízeních (Waste Electrical and Electronic Equipment Regulations 2013) týkající se elektrických a elektronických spotřebičů (OEEZ).
OEEZ obsahují jak znečišťující látky (které mohou mít negativní vliv na životní prostředí), tak základní prvky (které lze znovu použít).
Je důležité, aby spotřebiče OEEZ prošly specifickým zpracováním za účelem odstranění a řádné likvidace znečišťujících látek a využití všech materiálů. Jednotliví občané mohou hrát důležitou roli při zajišťování toho, aby se OEEZ nestaly problémem pro životní prostředí; je nezbytné dodržovat některá základní pravidla:
- S OEEZ se nesmí zacházet jako s domovním odpadem;
- OEEZ je třeba odevzdávat na určených sběrných místech provozovaných obcí nebo registrovanou společností.
V mnoha zemích může být pro velké spotřebiče OEEZ k dispozici domácí sběr. Při koupi nového spotřebiče lze starý spotřebič vrátit prodejci, který jej musí bezplatně přijmout jako jeden celek, pokud je spotřebič rovnocenného typu a má stejné funkce jako zakoupený spotřebič.
PŘEDPISY
Spotřebič navržený, testovaný a vyrobený v souladu s bezpečnostními předpisy: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
POUŽITÍ
Systém odsávání může být použit u verze s odsáváním s vnějším odvodem nebo vnitřním recirkulačním filtrem.
- Odsávací provedení:
Páry jsou odváděny ven odtahovým potrubím připojeným ke spojovací přírubě.
POZOR! Pokud je výrobek vybaven uhlíkovým filtrem (uhlíkovými filtry), je třeba jej (je) vyjmout.
Připojte výrobek k trubkám a odvodním otvorům na stěně s průměrem stejným jako vývod vzduchu (připojovací příruba).
Použití trubek a otvorů ve stěnách s menším průměrem vede ke snížení sacího výkonu a k výraznému zvýšení hlučnosti.
V takovém případě výrobce odmítá odpovědnost.
- Použijte tak dlouhé potrubí, jak je potřeba.
- Použijte potrubí s co nejmenším možným počtem ohybů (maximální úhel ohybu: 90°).
- Vyhněte se drastickým úpravám průřezu potrubí.
- Filtrační provedení:
Odsávaný vzduch je před návratem do místnosti zbaven tuku a zápachu. Pro použití výrobku v této verzi je nutné nainstalovat dodatečný filtrační systém s aktivním uhlím.
■ MONTÁŽ PRVNÍ INSTALACE
- Zkontrolujte, zda jsou rozměry zakoupeného výrobku vhodné pro zvolené místo instalace.
- Vyjměte filtr (filtry) s aktivním uhlím, pokud jsou součástí dodávky (viz také příslušná část).
- Filtr (filtry) se znovu namontují pouze v případě, pokud má být výrobek použit ve filtrační verzi.
• V případě bočních panelů a/nebo stěn a/nebo nástěnných jednotek zkontrolujte, zda je k instalaci výrobku dostatek místa a zda je vždy možný snadný přístup k ovládacímu panelu. - Výrobek je dodáván s upevnovacími hmoždinkami vhodnými pro většinu stěn/stropů. Vhodnost materiálů je však třeba konzultovat s kvalifikovaným technikem v závislosti na typu stěny/stropu. Stěna/strop musí být dostatečně pevné, aby unesly hmotnost digestoře.
Kvůli nadměrné hmotnosti výrobku je třeba, aby manipulaci a instalaci digestoře prováděly nejméně dvě nebo více osob.
■ PROVOZ
Digestoř je vybavena systémem automatického provozu (viz odstavec „Automatický provoz (senzor)“).
Kalibrace proběhne automaticky pokaždé, když je digestoř znovu připojena do sítě elektrického napájení (např: při první instalaci nebo po výpadku proudu). Lze ji také provést ručně (viz odstavec „Regulace parametrů pro automatický provoz- Ruční regulace“).
Při kalibraci, která trvá 5 minut, ovladače blikají a bude možné použít pouze tlačítko světel.
Ovládací panel
Pro volbu funkcí digestoře se stačí dotknout ovládajících prvků.
T2 = Tlačítko volby nízké rychlosti (výkonu odsávání). Tlačítko bliká, pokud je aktivováno odložené vypnutí digestoře (pouze u modelů s dálkovým ovládáním).
T3 = Tlačitko volby střední rychlosti (výkonu odsávání). Tlačitko bliká, pokud je aktivováno odložené vypnutí digestoře (pouze u modelů s dálkovým ovládáním).
T4 = Tlačítko volby vysoké rychlosti (výkonu odsávání). Tlačítko bliká, pokud je aktivováno odložené vypnutí digestoře (pouze u modelů s dálkovým ovládáním).
T5 = Tlačitko volby intenzivní rychlosti (výkonu odsávání) - trvá 5 minut, poté se vrátí na střední rychlost (výkon odsávání) nebo se vypne, pokud je aktivováno odložené vypnutí digestoře (pouze u modelů s dálkovým ovládáním). Tlačitko v obou připadech bliká, čímž signalizuje časování rychlosti.
T6 = Tlačitko ON/OFF světel. Stiskněte krátce pro zapnutí nebo vypnutí osvětlení varné plochy.
T7 = Automatický provoz (senzor).
Indikátory nasycení filtrů (T5)
V pravidelných intervalech digestoř označuje potřebu provést údržbu filtrů.
Tlačitko (T5) svítí nepřerušovaně: provedte údržbu tukového filtru.
Tlačítko (T5) svítí s blikajícím světlem: proved'te údržbu uhlíkového filtru.
Poznámka: Indikátor nasycení filtrů je viditelný během první minuty po vypnutí digestoře, během této doby je třeba indikátory nasycení resetovat.
Reset indikátorů nasycení filtrů (T5)
Dlouze stiskněte tlačítko (T5).
Aktivace indikátoru nasycení uhlíkového filtru (T5).
Poznámka: tento úkon musí být proveden, když je digestoř vypnutá.
Tento indikátor je obvykle deaktivován, dlouze stiskněte tlačítko (T5) pro aktivaci této funkce: tlačítko se rozsvítí nepřerušovaně.
Pro deaktivaci této funkce dlouze stiskněte tlačítko (T5): tlačítko se rozsvítí s blikajícím světlem.
Automatický provoz (senzor) (T7)
Stiskněte tlačitko (T7) (prostřední kontrolka (T7) se rozsvítí bíle). Odsavač par se zapne při nejvhodnější rychlosti na základě spalin zjištěných senzorem, kterým je odsavač par vybaven.
Regulace parametrů pro automatický provoz
Poznámka: Všechny níže popsané operace kalibrace, volby, regulace a logického připojení jsou možné při vypnuté digestoří (OFF).
Regulace parametrů nastává pravidelně automaticky při každém připojení digestoře k elektrické síti (např. při první instalaci nebo po výpadku proudu) nebo ručně.
Ruční regulace
Provádí se, když se zjistí neuspokojivá činnost automatického provozu, a měla by se provádět, když v kuchyni přetrvávají normální podmínky prostředí.
Ruční regulace zahrnuje:
- Kalibraci digestoře.
- Volbu varné plochy (plynová - indukční nebo elektrická).
Kalibrace digestoře (T7).
Dlouze stiskněte tlačitko (T7), všechny kontrolky blikají „tmavěji“ což signalizuje, že kalibrace byla zahájena; proces kalibrace trvá přibližně 5 minut.
Volba varné plochy (plynová - indukční nebo elektrická).
Dlouze stiskněte současně tlačítka (T2 -T3), tlačítka (T2 -T3 - T4) začnou blikat na 5 sekund.
Během této doby stiskněte:
tlačítko (T2) v případě plynové varné plochy tlačítko (T3) v případě elektrické varné plochy tlačítko (T4) v případě indukční varné plochy.
Zvolené tlačítko zůstane svítit na znamení, že byla provedena volba, po 10 sekundách tlačítko krátce zabliká na znamení, že provedená volba byla zaregistrována.
■ POKYNY K ÚDRŽBĚ
- Čištění: Na čištění používejte výlučně hadřík navlhčený neutrálními tekutými čisticími prostředky. Na čištění nepoužívejte nářadí nebo nástroje.
- Nepoužívejte výrobky obsahující abraziva. NEPOUŽÍVEJTE ALKOHOL!
Informace o údržbě výrobku naleznete na obrázcích na konci instalace označených tímto symbolem.
•XA Tukový filtr: Kovový tukový filtr musí být čištěn jednou měsíčně jemnými čisticími prostředky, ručně nebo v myčce na nádobí při nízkých teplotách a krátkém cyklu. Chcete-li tukový filtr vyjmout, zatáhněte za madlo uvolňovací pružiny.
- Tukový filtr zadržuje částečky tuku z vaření. Při mytí v myčce se kovový tukový filtr může odbarvit, ale jeho filtrační charakteristiky se absolutně nemění.
NEOMÝVATELNÝ uhlíkový filtr (pouze pro
filtrační provedení): k nasycení uhlíkového filtru dochází po více či méně dlouhém používání v závislosti na typu vaření a pravidelnosti čištění tukového filtru. V každém případě by se vložka měla měnit maximálně jednou za čtyři měsíce. NELZE jej umýt nebo regenerovat.
Montáž: uhlíkový filtr zahákněte nejprve vzadu za kovový jazýček digestoře a poté vepředu pomocí dvou knoflíků.
Demontáz: odstraňte uhlíkový filtr otočením knoflíků, které jej upevňují k digestoři, o 90°.
- Systém osvětlení : Systém osvětlení nemůže být vyměňován uživatelem, v případě poruchy kontaktujte servisní službu.
- Systém osvětlení je založen na technologii LED. LED diody poskytují optimální osvětlení, mají až desetkrát delší životnost než běžné žárovky a šetří 90 % elektrické energie.
SK
POZOR! Ak je výrobok vybavený uhlíkovým filtrom/uhlíkovými filtrami, tento/tieto sa musí/musia odstránit'.
Použitie vypúšťacích trubiek a otvorov na stene s menším priemerom spôsobí zníženie odsávacích výkonov a drastické zvýšenie hlučnosti.
Pre vol'bu funkcií odsávača stačí sa dotknút' ovládačov.
V pravidelných intervaloch odsávač indikuje potrebu vykonat' údržbu filtra.
Tlačidlo (T5) svieti na stálo: vykonajte údržbu tukového filtra.
