NÁVOD K OBSLUZE Auto E3 GYS

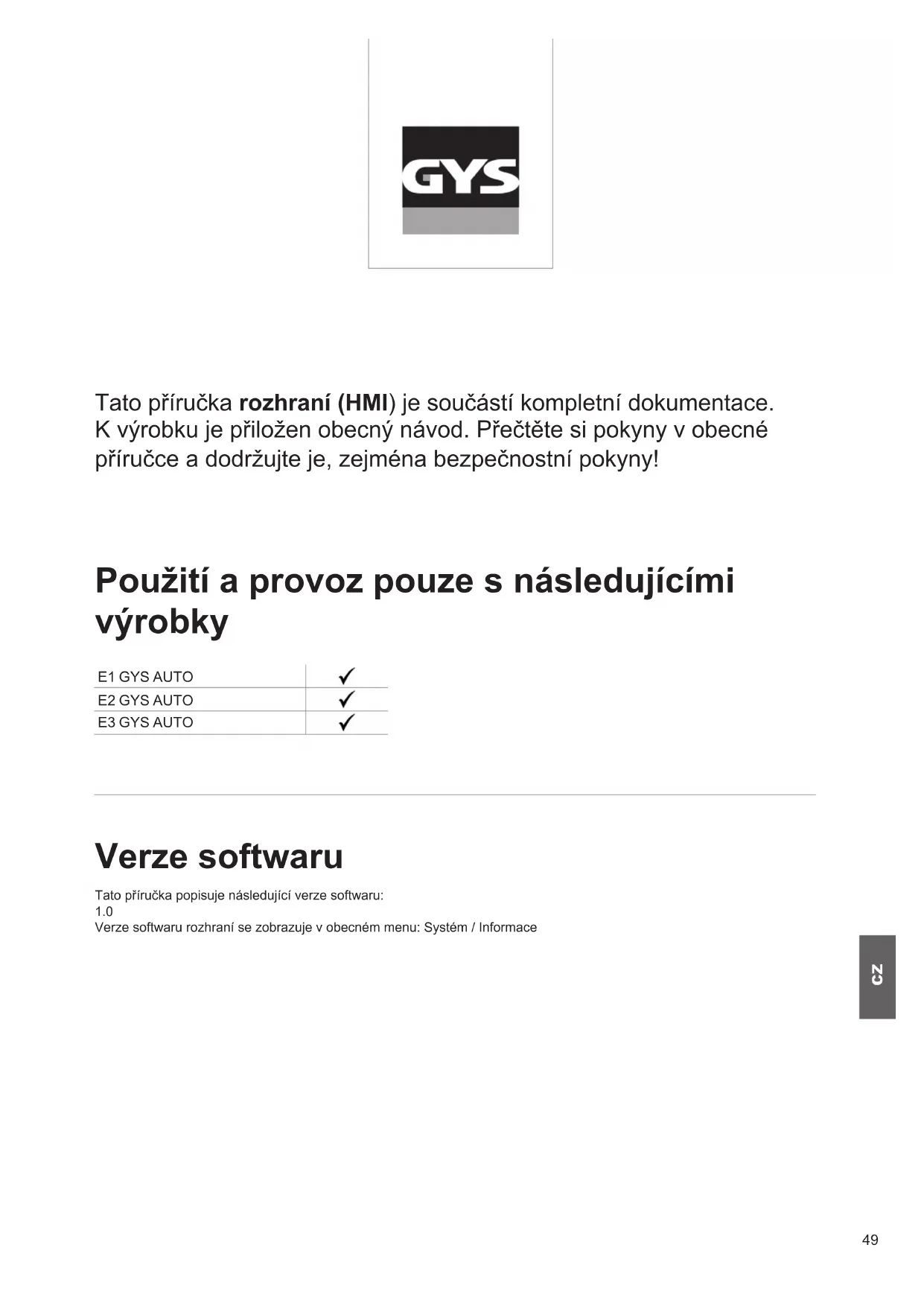

Tato příručka rozhraní (HMI) je součástí kompletní dokumentace. K výrobku je přiložen obecný návod. Přečtěte si pokyny v obecné příručce a dodržujte je, zejména bezpečnostní pokyny! Použití a provoz pouze s následujícími výrobky

Verze softwaru Tato příručka popisuje následující verze softwaru:

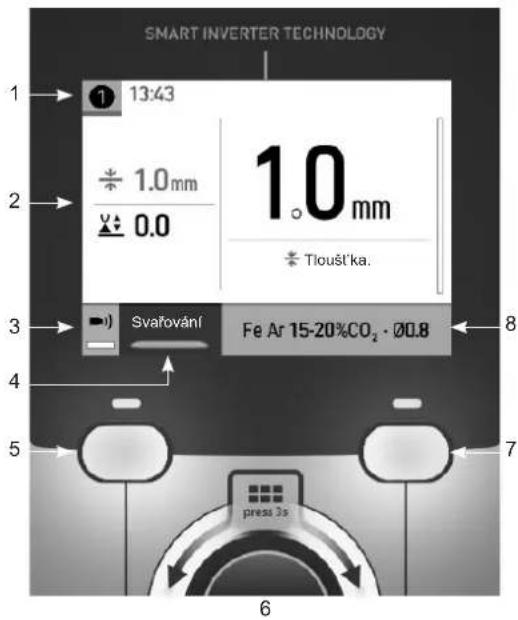

Verze softwaru rozhraní se zobrazuje v obecném menu: Systém / Informace50 Použití rozhraní stroje Ovládání generátoru Hlavní obrazovka obsahuje všechny potřebné informace před, během a po svařování. Rozhraní je kongurovatelné se 2 režimy zobrazení: Easy nebo Expert. Easy Expert Tloušt’ka.Svařování

Použitý hořák (E2 / E3) Časový plán 2 Aktuální nastavení

Dlouhé stisknutí tlačítka BP1 Řízení průtoku plynu

Volba režimu svařování : Svařování / bodování / intervalové svařování 5 Tlačítko 1 (BP1)

Navigační kolečko Krátké stisknutí pro potvrzení Dlouhé stisknutí = obecná nabídka 7 Tlačítko 2 (BP2) 8 Aktuální parametry procesu

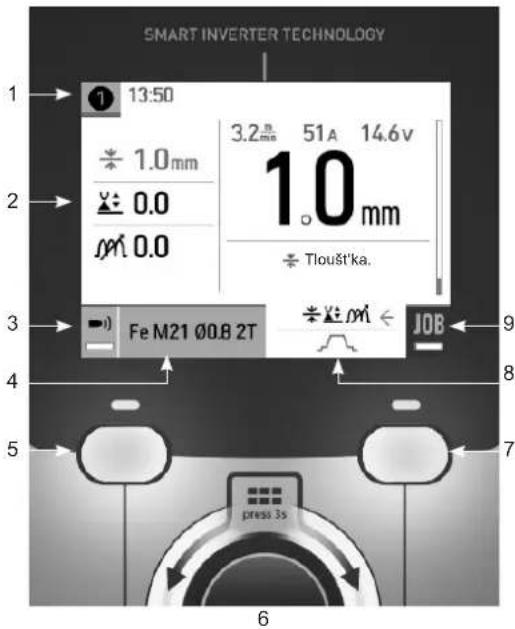

Použitý hořák (E2 / E3) Časový plán 2 Aktuální nastavení

Dlouhé stisknutí tlačítka BP1 Řízení průtoku plynu 4 Aktuální parametry procesu 5 Tlačítko 1 (BP1)

Navigační kolečko Krátké stisknutí pro potvrzení Dlouhé stisknutí = obecná nabídka 7 Tlačítko 2 (BP2) 8 Rozšířená nastavení

Dlouhé stisknutí tlačítka BP2 Přístup do JOB Režim Easy (Standardní): Tento zjednodušený režim zobrazení je ideální pro dosažení optimální kvality svaru. - 2 režimy svařování: Svařování a Řetězové bodování - 4 nastavení : Volba svařovacího materiálu (synergie), průměru přídavného drátu, tloušťky a délky oblouku Režim Expert: Tento složitější režim zobrazení je k dispozici pro zkušené svářeče. - Režimy svařování : Synergický nebo manuální - Chování spouště : 2T a 4T - Režimy bodování : Spot a Spot-Delay - Výběr hlavního nastavení, které se má zobrazit na obrazovce - Kompletní nastavení svařovacího cyklu : Délka oblouku, Tlumivka, Předfuk plynu, Hot start, Burnback, Dofuk plynu, atdCZ

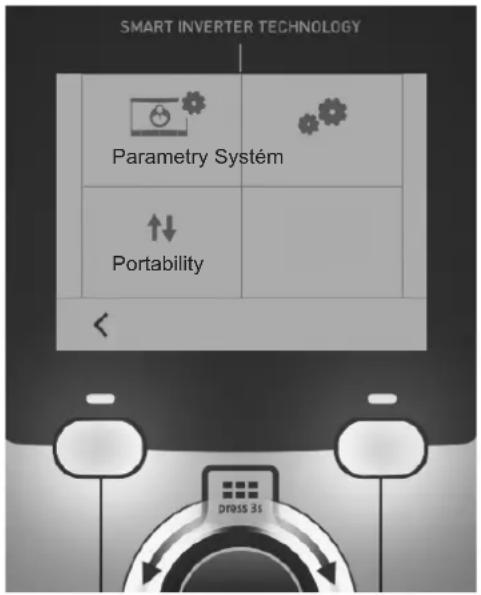

Obecné menu Navigace mezi jednotlivými bloky se provádí pomocí kolečka.Na hlavní obrazovce se dlouhým stisknutím ovládacího kolečka dostanete do hlavní nabídky.Krátkým stisknutím tlačítka č. 1 ( ) se vrátíte do předchozí nabídky nebo přejdete na hlavní obrazovku.Parametry SystémPortability Parametry Režim zobrazení - Easy: zjednodušené zobrazení vhodné pro naprostou většinu uživatelů.- Expert: kompletní displej vhodný pro zkušené svářeče. Umožňuje nastavit časy jednotlivých fází svařovacího cyklu. Jazyk Výběr jazyka rozhraní (francouzština, angličtina, němčina atd.). Jednotky měření Volba zobrazení systému jednotek : International (SI) nebo Imperial (USA). Pojmenování materiálů Evropská norma (EN) nebo americká norma (AWS). Svítivost Upravuje jas obrazovky rozhraní (nastavení od 1 (tmavý vzhled) do 10 (velmi jasný)).52 Použití rozhraní stroje Systém Název zařízení Informace o názvu zařízení a možnosti jeho personalizace. Hodiny Nastavení času, data a formátu (AM/PM). Informace Kongurační údaje pro systémové součásti produktu: - Model - Sériové číslo - Název zařízení - Verze softwaru Stiskněte tlačítko 2: Export kongurace stroje na USB disk (není součástí dodávky) Reset Obnoví nastavení produktu: - Částečné : výchozí hodnota aktuálního svařovacího procesu. - Celkové : všechna kongurační data zařízení budou obnovena na tovární nastavení. Portability Import Cong. Načtení kongurace stroje z paměti USB (adresář : Vyměnitelný diskPORTABILITY\CONFIG) do stroje. Dlouhým stisk- nutím tlačítka č. 1 ( ) lze odstranit kongurace klíče USB. Export Cong. Exportování kongurace počítače na paměťové zařízení USB (adresář : Vyměnitelný diskPORTABILITY\CONFIG). Import jobu Import jobů podle procesů přítomných v adresáři Vyměnitelný diskPortability Z PAMĚTI USB DO POČÍTAČE. Export jobů Exportování jobů ze stroje na paměťové zařízení USB podle postupů (adresář : Vyjímatelný disk \ Portability \ Job) Dejte si pozor, že staré joby na disku USB mohou být odstraněny. Abyste zabránili ztrátě dat během importu nebo exportu dat, nevyjímejte paměťovou kartu USB ani nevypínejte přístroj. Název souboru je spojen s názvem stroje a sériovým číslem. USB disk není součástí dodání.CZ

Řízení průtoku plynu Na hlavní obrazovce můžete dlouhým stisknutím tlačítka č. 1 nastavit průtok plynu na manometru, aniž byste museli odvíjet přívodní vodič. Spuštěný proces je vysvětlen pomocí animace na obrazovce. Průtok plynu by měl být pravidelně kontrolován, aby bylo zajištěno optimální svařování. Nakládání drátu Chcete-li odvíjet drát v hořáku MIG/MAG bez spotřeby plynu, postupujte podle níže uvedeného postupu:

1- Držte spoušť v nesvařovacípoloze, aniž byste ji uvolnili.

2- Na obrazovce se automaticky zobrazí postup.

3 - Drát se začne odvíjet. Ve výchozím nastavení pracuje 3m rychlostí 5 m/min. Tyto hodnoty můžete

změnit pomocí kolečka. Ukládání a vyvolání jobů Přístupné přes ikonu «JOB» na hlavní obrazovce. Nastavení při svařování jsou automaticky uložena a vyvolana při další zapnutí. Kromě nastavení při svařování, je možné uložit a vyvolat různé kongurace, nazvané JOBy Je zde 200 pracovních míst (jobů). Ukládání je založeno na aktuálních parametrech procesu a aktuálním nastavení. Job Tento režim JOB umožňuje vytvářet, ukládat, vyvolávat a mazat Joby.

1- Uložit jako - Vytvoření Jobu

Stisknutím kolečka přizpůsobte název Jobu. Ověřte stisknutím tlačítka č. 2. Zobrazení aktuálního Jobu V pravé dolní části obrazovky se zobrazí číslo Jobu. Zastavení aktuálního Jobu Pokud chce uživatel aktuální Job zavřít, musí se vrátit do nabídky úlohy a vybrat možnost «Zavřít».

2 - Otevřít - Správa Jobů

Na obrazovce se zobrazí seznam dříve vytvořených Jobů. Dlouhým stisknutím tlačítka č. 1 se vymaže aktivní Job nebo všechny Joby. Krátkým stisknutím tlačítka č. 1 se vrátíte do předchozí nabídky Krátkým stisknutím tlačítka č. 2 zobrazíte podrobnosti o každé z dříve vytvořených Jobů.54 Použití rozhraní stroje Chybové kódy V následující tabulce je uveden neúplný seznam zpráv a chybových kódů, které se mohou objevit. Před přivoláním autorizovaného technika GYS proveďte tyto kontroly a ověření. Pokud uživatel potřebuje výrobek otevřít, musí povinně odpojit napájení vytažením zástrčky ze zásuvky a z bezpečnostních důvodů počkat 2 minuty. Chybové kódy Zprávy Řešení

PŘEPĚŤOVÁ PORUCHAZkontrolujte elektrickou instalaciNechte si zkontrolovat elektrickou instalaci autorizovanou osobou. PODPĚŤOVÁ PORUCHAZkontrolujte elektrickou instalaci Porucha zemního prouduPřítomnost bludného proudu. Zkontrolujte zapojení svařovacího příslušenství (hořák, zemnicí svorka, držák elektrody atd.) ZDROJTeplotní ochranaPočkejte několik minut, než generátor vychladne.Dbejte na to, aby nebyl překročen doporučený pracovní cyklus pro použitý svařovací proud.Ujistěte se, že vstupy a výstupy vzduchu nejsou ucpané. VentilátorPorucha ventilátoruVypněte zdroj napájení vytažením zástrčky ze zásuvky a zkontrolujte, zda není zablokován ventilátor. SPOUŠT’Stiskne se spoušťZkontrolujte, zda není zablokován spouštěcí mechanismus hořáku MIG/MAG. POHONNelze dosáhnout požadované rychlostiZkontrolujte nastavení přítlaku motorových válců.Zkontrolujte, zda není drát zablokován v plášti hořáku. Přetížení, Zkontrolujte prosím své nastaveníStisknutím a uvolněním spouště vymažeteZkontrolujte nastavení a instalaci generátoru (drát, válečky, plyn, hořák atd.)Pokud problém přetrvává, proveďte aktualizaci (prostřednictvím služby Planet GYS). Problém při spuštění svařováníZkontrolujte prosím parametry svařováníStisknutím a uvolněním spouště vymažeteZkontrolujte nastavení a instalaci generátoru (drát, válečky, plyn, hořák atd.)Pokud problém přetrvává, proveďte aktualizaci (prostřednictvím služby Planet GYS). Přetížení USBOdpojte USB klíčVyměňte USB klíč. Došlo k interní systémové chybě.Restartujte prosím svůj produktVypněte a znovu zapněte výrobek.Pokud problém přetrvává, proveďte aktualizaci (prostřednictvím Planet GYS)- Zádný paměťový prostor v zařízení Odstraněním joby uvolníte místo v interním úložišti. Soubor %s není podporovánChyba %dPokračovat i tak?Data na klíči USB jsou poškozená. Zkontrolujte svá data.- Nelze zapisovat na USB klíčUvolněte místo na USB klíči.Pokud problém přetrvává, vyměňte USB klíč. Pokud se objeví chybový kód, který není uveden v seznamu, nebo pokud problémy přetrvávají, obraťte se na svého distributora.
