Typ produktu	Samochodný průmyslový čisticí stroj
Značka	Kärcher
Model	B 150 R Bp Pack
Použití	Profesionální a průmyslové (hotely, školy, nemocnice, továrny, kanceláře)
Rozměry (D x Š x V)	1690 mm x 810 mm x 1390 mm (bez střechy); 2060 mm s ochrannou střechou
Hmotnost prázdného stroje	727 kg (B 150)
Celková přípustná hmotnost	957 kg (B 150)
Napájení	Baterie 36 V, dostupné kapacity: 170, 180, 240, 285 Ah
Nabíječka	Interní nebo externí, 230 V, 50-60 Hz, nabíjecí proud 8 A
Pracovní šířka	750 mm (s kartáčem R); až 1080 mm s bočním kartáčem
Teoretický plošný výkon	Až 4500 m²/h (7500 m²/h v režimu Adv)
Objem nádrží	Čistá voda: 150 l; špinavá voda: 150 l; objemný odpad: 7 l
Čisticí funkce	Čištění vodou, leštění, vysávání, dávkování detergentu (0-3%), samočištění
Maximální rychlost jízdy	6 km/h (10 km/h v režimu Adv)
Přítlak kartáčů na podlahu	Max. 765 N (78 kg) pro verzi R
Provozní teplota	od +5 °C do +40 °C
Maximální povolený sklon	10% (15% v režimu Adv)
Hladina hluku (LpA)	67 dB(A) při normálním provozu
Běžná údržba	Čištění filtrů, sacích lišt, kartáčů, vypouštění nádrží, nabíjení baterie
Bezpečnost	Bezpečnostní vypínač, sedadlový kontakt, parkovací brzda, tepelná ochrana
Příslušenství a náhradní díly	Dostupné na www.kaercher.com; používejte výhradně originální díly
Záruka	Podle podmínek v zemi; kontaktujte prodejce nebo autorizovaný servis

Často kladené otázky - B 150 R Bp Pack Kärcher

Jak spustit čisticí stroj Kärcher B 150 R Bp Pack?

Posaďte se na sedadlo, vložte inteligentní klíč, přepněte bezpečnostní vypínač do polohy « 1 », nastavte programátor na požadovaný program a poté sešlápněte plynový pedál.

Jak nabíjet baterii?

Použijte interní nabíječku připojením napájecího kabelu do zásuvky stroje a do elektrické zásuvky. Nabíjení trvá přibližně 10 až 12 hodin. Během nabíjení stroj nepoužívejte. U bezúdržbových baterií přidejte destilovanou vodu hodinu před koncem nabíjení.

Co dělat, když displej zobrazí « Vybitá baterie! »?

Okamžitě nabijte baterii. Stroj je vybaven ochranou proti hlubokému vybití: pokud je baterie příliš slabá, zůstanou aktivní pouze funkce jízdy. Připojte nabíječku a počkejte na úplné nabití.

Jak vyprázdnit nádrž na špinavou vodu?

Vyjměte hadici pro vypouštění špinavé vody z jejího upevnění, otevřete víko, spusťte hadici do likvidačního zařízení a stiskněte konec pro nastavení průtoku. Po vyprázdnění nádrž propláchněte čistou vodou.

Jaké detergenty používat?

Používejte výhradně detergenty doporučené společností Kärcher, bez chlóru, rozpouštědel, kyseliny chlorovodíkové nebo fluorovodíkové. Dodržujte bezpečnostní pokyny. Dávkování se provádí pomocí vyhrazené nádrže (volitelné DOSE) nebo přímo do nádrže na čistou vodu.

Jak udržovat kartáče?

Po každém použití kartáče očistěte a zkontrolujte jejich opotřebení. Vyměňte válečkové kartáče, když délka štětin dosáhne 10 mm. U kotoučových kartáčů použijte pedál pro výměnu. Boční mycí kartáče se vyměňují pomocí určené páky.

Co dělat, když je sací výkon slabý?

Zkontrolujte a vyčistěte sítko turbíny, sací lišty, filtr hrubých nečistot a těsnění nádrže na špinavou vodu. Ujistěte se, že je víko vypouštěcí hadice dobře uzavřeno. Pokud problém přetrvává, zkontrolujte těsnost sací hadice.

Jak používat šedý inteligentní klíč?

Šedý inteligentní klíč umožňuje dozorovému personálu měnit pokročilá nastavení: resetování servisních čítačů, správa klíčů, výběr typu kartáče, časovače, nastavení jazyka atd. Zasuňte jej do ovládacího panelu pro přístup do menu.

Jaká je hmotnost stroje a jak jej přepravovat?

Hmotnost prázdného stroje je 727 kg. Pro přepravu použijte upínací pásy a dodržujte maximální sklon 10%. Pokud potřebujete stroj vytlačit z palety, dočasně deaktivujte parkovací brzdu vložením kousku mezi páku a brzdu.

Jak dlouhodobě skladovat stroj?

Zcela vyprázdněte vodní nádrže, aby nedošlo k zamrznutí. Skladujte v suchém vnitřním prostoru bez mrazu. Před uskladněním plně nabijte baterii a dobíjejte ji alespoň jednou měsíčně. Pokud je stroj delší dobu nepoužíván, provádějte měsíční vyrovnávací nabíjení.

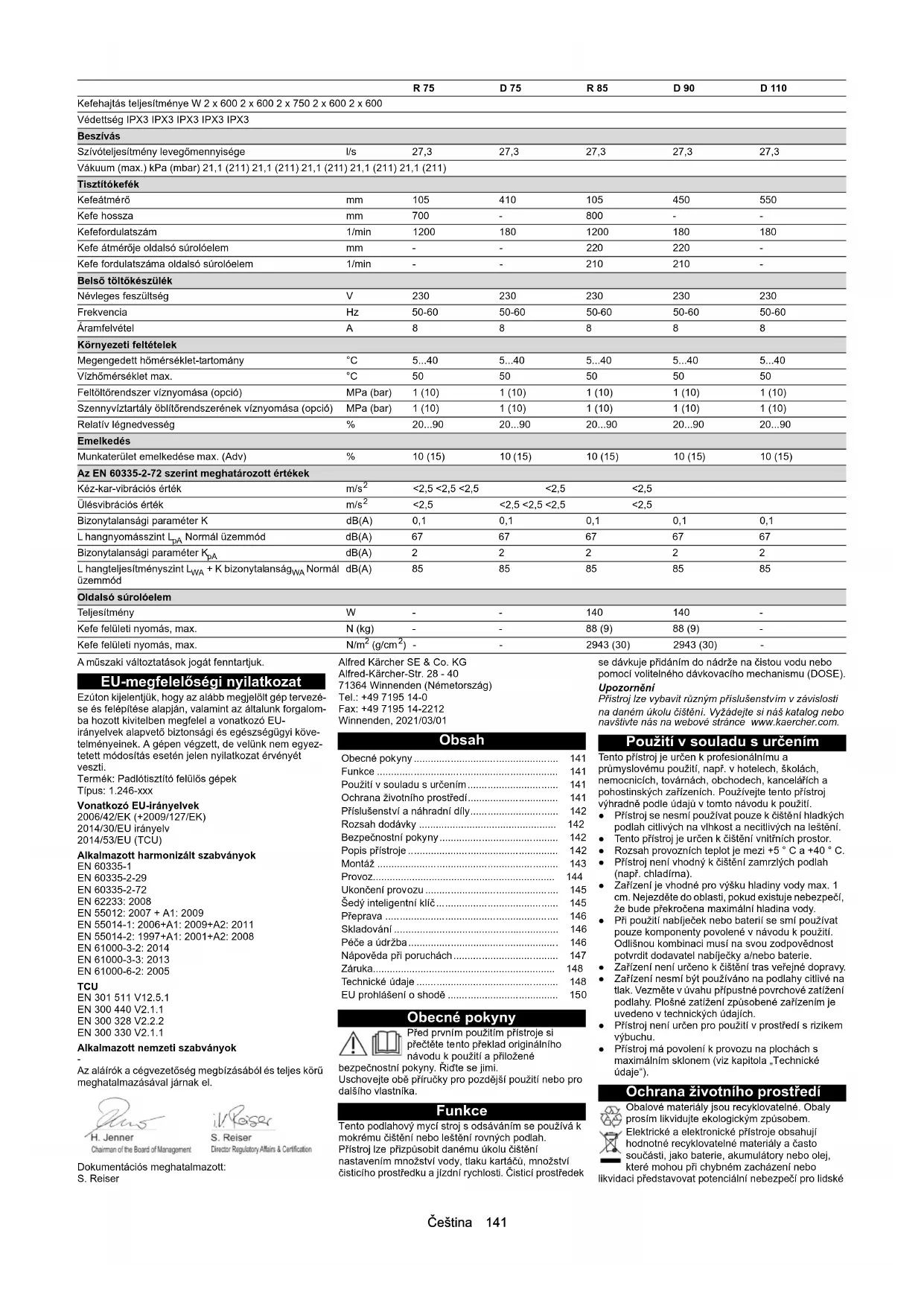

NÁVOD K OBSLUZE B 150 R Bp Pack Kärcher

Použití v souladu s určením 141

Ochrana životního prostředí.... 141

Příslušenství a náhradní díly.... 142

Rozsah dodávky 142

Bezpečnostní pokyny 142

Popis prístroje 142

Montáž 143

Provoz.... 144

Ukončení provozu 145

Šedý inteligentní klíč 145

Přeprava 146

Skladování 146

Péče a údržba.... 146

Nápověda při poruchách 147

Záruka.... 148

Technické údaje 148

EU prohlášení o shodě 150

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené

bezpečnostní pokyny. Řid'te se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

Funkce

Tento podlahový mycí stroj s odsáváním se používá k mokrému čištění nebo leštění rovných podlah.

Přístroj lze přizpůsobit danému úkolu čištění

nastavením množství vody, tlaku kartáčů, množství čisticího prostředku a jízdní rychlosti. Čisticí prostředek

se dávkuje přidáním do nádrže na čistou vodu nebo pomocí volitelného dávkovacího mechanismu (DOSE). Upozornění

Přístroj lze vybavit různým příslušenstvím v závislosti na daném úkolu čištění. Vyžádejte si náš katalog nebo navštivte nás na webové stránce www.kaercher.com.

Použití v souladu s určením

Tento přístroj je určen k profesionálnímu a průmyslovému použití, např. v hotelech, školách, nemocnicích, továrnách, obchodech, kancelářich a pohostinských zařízeních. Použivejte tento přístroj výhradně podle údajů v tomto návodu k použití.

- Přístroj se nesmí používat pouze k čištění hladkých podlah citlivých na vlhkost a necitlivých na leštění.

- Tento přístroj je určen k čištění vnitřních prostor.

- Rozsah provozních teplot je mezi +5 ° C a +40 ° C.

- Přístroj není vhodný k čištění zamrzlých podlah (např. chladírna).

- Zařízení je vhodné pro výšku hladiny vody max. 1 cm. Nejezděte do oblasti, pokud existuje nebezpečí, že bude překročena maximální hladina vody.

- Při použití nabíječek nebo baterií se smí používat pouze komponenty povolené v návodu k použití. Odlišnou kombinaci musí na svou zodpovědnost potvrdit dodavatel nabíječky a/nebo baterie.

- Zařízení není určeno k čištění tras veřejné dopravy.

- Zařízení nesmí být používáno na podlahy citlivé na tlak. Vezměte v úvahu přípustné povrchové zařízení podlahy. Plošné zařízení způsobené zařízením je uvedeno v technických údajích.

- Přístroj není určen pro použití v prostředí s rizikem výbuchu.

- Přístroj má povolení k provozu na plochách s maximálním sklonem (viz kapitola „Technické údaje”).

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují

hodnotné recyklovatelné materiály a často

součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské

zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Bezpečnostní pokyny

Před prvním použitím přístroje si přečtěte tento návod k použití a přiloženou brožuru Bezpečnostní pokyny pro přístroje na čištění podlahy, č. 5.956-251,0, a dodržujte je. Přístroj je povolen k provozu na plochách s omezeným sklonem (viz kapitola „Technické údaje“).

△VAROVÁNÍ

Zařízení se může převrátit

Nebezpečí úrazu

Zařízení provozujte pouze na površich, které nepřesahují povolený sklon (viz kapítola „Technické údaje“).

△VAROVÁNÍ

Nebezpečí následkem nesprávné obsluhy

Nebezpeči úrazu.

Obsluha musí být v používání tohoto přístroje dostatečně zaškolena.

Přístroj se smí provozovat jen s uzavřenou kapotou a víkem.

Bezpečnostní zařízení

⚠UPOZORNĚNÍ

Chybějící nebo pozměněné bezpečnostní mechanismy

Bezpečnostní mechanismy slouží pro vaši ochranu. Bezpečnostní mechanismy nikdy nepozměňujte ani nepřemoštujte.

Bezpečnostní vypínač

Pro okamžité vyřazení všech funkcí z provozu: Bezpečnostní spínač přepněte do polohy „0“.

• Při vypnutém bezpečnostním spínači zařízení silně zabrzdí.
• Bezpečnostním spínačem jsou ovládány přímo všechny funkce zařlzení

Spínač sedadla

Pokud obsluha opustí sedadlo během práce nebo při jízdě, spínač sedadla vypne pohon motoru po krátkém zpoždění.

Nebezpečí přimáčknutí

Při sklápěni nádrže na špinavou vodu může dojit k přimáčknuti rukou.

Při sklápění nádrže na špinavou vodu se části těla nesmi dostat mezi nádrž a přístroj.

⚠NEBEZPEČÍ

Nebezpečí nehody

Na svazich existuje zvýšené nebezpeči překlopení při vysokých rychlostech.

Jedte ze svahu pomalu.

Ve svahu neotáčejte.

Při rychlé jízdě se vyvarujte trhaného otáčení pod velkým úhlem.

ΔNEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Pokud se během nabijeni dotknete

pólů baterie, existuje riziko poranění vysokým elektrickým napětim.

Neodstraňujte ochranné kryty pólů na pólech baterie. Věnujte pozornost správné montáži ochranných krytů pólů.

Navic pro prístroje s ochrannou střechou

ΔNEBEZPEČÍ

Nebezpečí nehody

Ochranná střecha je těžká a při oločení táhne nádrž na špinavou vodu dozadu.

Přístroj se může převrátit a zranit lidi. Pomalu otáčejte nádrži na špinavou vodu a pevně ji držte, abyste mohli regulovat

rychlost.

⚠VAROVÁNÍ

Nebezpečí přimáčknutí

Při otáčení nádrže na špinavou vodu dopředu působi vysoké sily.

Při otáčení dopředu se ujistěte, že mezi nádrží na špinavou vodu a přístrojem nejsou žádné části těla.

POZOR

Nebezpečí překlopení

Ochranná střecha zvyšuje nebezpečí překlopení.

V prípadě jizdy do svahů a ze svahů jedte pomalu a řídte opatrně.

Symboly výstražných upozornění

Při manipulaci s bateriemi dbejte následujících výstražných upozornění:

Dbejte na upozornění v návodu k používání baterie a na baterii a rovněž pokynů v tomto návodu k použití.

Používejte ochranu zraku.

Zabraňte dětem v přístupu k elektrolytu a baterii.

Nebezpečí výbuchu

Zákaz rozdělávání ohně, tvoření jisker, používání otevřeného ohně a kouření.

Nebezpečí poleptání

První pomoc.

Výstražný pokyn

Likvidace

Nevyhazujte baterii do popelnice.

Popis přístroje

Přehled přístroje

Illustrace A

①Ovládací panel

② Volant

③ Čisticí prostředek sací hadice (pouze varianta DOSE)

④ * Nádoba na čistící prostředek (pouze varianta DOSE)

⑤* Výstražné kontrolky

⑥ Úložný prostor pro čisticí soupravu „Homebase Box“

⑦ Vypouštěcí hadice na znečištěnou vodu

⑧ * Vodní přípojka oplachovacího systému nádrže na špinavou vodu

⑨ Síto na hrubé nečistoty

⑩* Oplachovací systém nádrže na špinavou vodu

⑪Víko nádrže na špinavou vodu

⑫Plovák

⑬ Sítko na vlákna

⑭Nádrž na špinavou vodu

⑮ Turbínové síto (pod plovákem)

⑯* Držák mopu

⑰* Nástrojový držák

18 Sací hadice

⑲Sací lišta

⑳Upínací páka sací lišty

②1 Uzavření nádrže na špinavou vodu

22 Plnicí otvor nádrže na čistou vodu

②3Plnicí systém

⑳ Konektor baterie (s externí nabíječkou) Nablječka slťového kabelu (s interní nabíječkou)

⑲Akcelerační pedál

26 Denní potkávací světla

27* Pracovní světlo

28 * Boční kartáčovací plošina

⑲ 29 Postranní kartáč (pouze u varianty SB)

③0 Kolečko břitu stěrače (pouze čisticí hlava D)

③1Držák kabelu

③2Čisticí hlava

33 Břit stěrače

③4 Kryt ložiska (pro výměnu kartáče)

③5 Pedál pro výměnu kartáče (pouze čisticí hlava D)

③6 Sedadlo (se spinačem sedadla)

③7 Páka nastavení sedadla

③8 Baterie

39 Typový štítek

④0 Nádoba na hrubé nečistoty (pouze čisticí hlava R)

④1 Uzávěr nádrže na čerstvou vodu s filtrem na čerstvou vodu

* volitelné príslušenství

Barevné označení

- Ovládací prvky pro čisticí proces jsou žluté.

- Ovládací prvky pro údržbu a servis jsou světle šedé.

Ovládací panel

Illustrace B

① Houkačka

② Spínač směru jízdy

③ Přepínač programu

④ Bezpečnostní vypínač

⑤ *Spínač boční kartáčovací plošiny / postranního kartáče

⑥ Inteligentní klíč

⑦ Displej

⑧ Informační tlačítko

* na prání

Přepinač programu

Illustrace C

① OFF

Přístroj je vypnut.

②Přepravní jízda

Přejedte na místo použití.

③Ekologický program

Vyčistěte podlahu namokro (se sníženým množstvím vody a sníženou rychlostí kartáče) a vysajte špinavou vodu (sníženým sacím výkonem).

④ Drhnutí

Vyčistěte podlahu namokro a vysajte špinavou vodu.

⑤ Zvýšený kontaktní tlak kartáče

Vyčistěte podlahu namokro (se zvýšeným tlakem štětce) a vysajte špinavou vodu.

⑥ Drhnutí / přikládání bez vysávání

Vyčistěte podlahu namokro a nechte čisticí prostředek působit.

⑦Vysávání

Vysajte znečištěnou vodu.

⑧ Leštění

Vyleštěte podlahu vysokou rychlostí šlětce bez nanášení kapaliny.

Držák sací lišty

- Při jízdě úzkými prostory lze sací lištu vyjmout a zavěsit v jednom z otvorů na víku nádrže na špinavou vodu. Ilustrace D

① Sací lišta

②Závěsný bod

Symboly na přístroji

Rukojeť pro vyklopení nádrže na špinavou vodu

Upínací bod

*Držák mopu

*Vodní přípojka, plnicí systém

*Vodní přípojka oplachovacího systému nádrže na špinavou vodu

Vypouštěcí otvor nádrže na čistou vodu

Vypouštěcí otvor nádrže na špinavou vodu

* volitelné příslušenství

Ochranná střecha (volitelné příslušenství)

Ochranná střecha chrání řidiče přístroje před padajícími předměty.

U přístrojů s ochrannou střechou je nádrž na špinavou vodu opatřena pojistkou. Tato pojistka zabraňuje neúmyslnému otočení nádrže na špinavou vodu zpět v důsledku sil působících na ochrannou střechu.

Illustrace E

① Ochranná střecha

② Zajišťovací deska

③Pojistný šroub M8x16, podložka

Otočení nádrže na špinavou vodu dozadu

1. Vyprázdněte nádrž nádrž na špinavou vodu.

2. Odšroubujte pojistný šroub.

3. Pevně držte nádrž na špinavou vodu a pomalu ji otočte dozadu.

Otočte nádrž na špinavou vodu dopředu

⚠VAROVÁNÍ

Nebezpečí přimáčknutí

Části těla se mohou zachytit mezi přistrojem a nádrži na špinavou vodu.

Při otáčení dopředu se ujistěte, že mezi přístrojem a nádrži na špinavou vodu nejsou žádné části těla.

1. Pevně držte nádrž na špinavou vodu a pomalu ji otočte dopředu.

2. Pojistný šroub zašroubujte a utáhněte.

Montáž

Akumulátory

Doporučené sady baterii

Popis	Objednaci č.	Objem (m3)*	Proud vzduchu (m3/h) **
Sada baterií 240 Ah, žlab, nenáročné na údržbu	4.035-987.7	27 10,8
Sada baterií 180 Ah, žlab, nenáročné na údržbu	4.035-988.7	20,25 8,1
Sada baterií 240 Ah, 6 bloků, bez údržby	4.654-306.7	6,975 2,79

Popis	Objednací č.	Objem (m3)*	Proud vzduchu (m3/h) **
Sada baterií 180 Ah, 6 bloků, bez údržby	4.654-307.7	5,175 2	.07
Sada baterií 285 Ah AGM	4.654-057.7	8,91 3,5	6
Sada baterií 170 Ah AGM	4.654-061.7	24,75 9	9

* Minimální objem prostoru nabíjení baterie ** Minimální průtok vzduchu mezi prostorem nabíjení baterie a okolím

Maximální rozměry baterie

Uspořádání A* B**
Délka 244 mm 312 mm
Šířka 190 mm 182 mm
Výška	275 mm 365 mm

Montáž a připojení baterii

U varianty „Pack“ jsou baterie již zabudovány. ⚠UPOZORNĚNÍ

Montáž a demontáž baterií

Labilita stroje

Při montáže a demontáže baterií dbejte na stabilitu stroje.

POZOR

Záměna polarity

Zničeni řidici elektroniky

Pří připojování baterie dejte pozor na správnou polaritu.

POZOR

Hluboké vybití

Nebezpečí poškození

Před uvedením přístroje do provozu nabijte baterie.

1. Vypustte znečištěnou vodu.

Upozornění

U přístrojů s ochrannou střechou je nezbytné dodržovat pokyny uvedené v kapitole „Ochranná střecha“.

1. Otočte nádrž na špinavou vodu dozadu.

2. Vložte baterie do přístroje.

Illustrace F

Illustrace G

Illustrace H

Illustrace I

Illustrace J

Illustrace K

1. Póly napojte na přiložené spojovací kabely.

2. Přiložený připojovací kabel připojte k volným pólům baterií (+) a (-).

3. Zkontrolujte správnou montáž ochranných krytů pólů.

4. Konektor baterie na zařízení spojte s konektorem baterie.

5. Vyklopte nádrž na špinavou vodu dopředu a zavřete ji.

6. Nastavte typ baterie (viz kapitola „Sedý inteligentní klíč“).

POZOR

Nebezpečí poškození

Baterie se může v důsledku hlubokého vybití poškodit. Před uvedením přístroje do provozu nabijte baterii.

Nabíjení baterie

Upozornění

Přístroj je vybaven ochranou proti hlubokému vybití, tzn. že když je dosažena ještě přípustná míra minimální kapacity, přístrojem lze už jen pojlždět. Na displeji se zobrazí ukazatel „Nabit baterii“ a „Nabit baterii”. Při použití jiných baterií (např. od jiných výrobců) musí být ochrana proti hlubokému vybití příslušné baterie nové nastavena zákaznickym servisem Kärcher.

ΔNEBEZPECÍ

Neodborné použití nabiječky

Dodržujte napětí sítě a pojistku na typovém štítku přístroje.

Použivejte nabiječku pouze v suchým mistnostech s dostatečným větráním.

Při nabíjení baterie se vytvářejí hořlavé plyny Nebezpeči výbuchu

Baterii nabijejte pouze v místnosti k tomu určené. Místnost musí mit minimální objem v závislosti na typu baterie a výměně vzduchu s minimálním průtokem vzduchu (viz „doporučené baterie“).

POZOR

Akumulace nebezpečných plynů během nabíjení pod nádrží

Nebezpeči výbuchu

Před nabitim baterii s jednoduchou údržbou vyklopte nádrž na špinavou vodu směrem nahoru.

Upozornění

Doba nabíjení činí průměrně ca. 10-12 hodin(y).

Doporučené nabíječky (vhodné pro přislušné použité baterie) maji elektronickou regulaci a automaticky nabíjení ukončí.

Přístroj se nesmí používat během nabíjení.

1. Přístrojem najedte přímo k nabíječce, při tom se vyhněte stoupání.

Interní nabíječka

1. Připojte síťový kabel s přístrojovým konektorem na přístroji.

llustrace L

①Přístrojový konektor pro nabíjecí kabel

1. Sítovou zástrčku interní nabíječky zapojte do zásuvky.

Na displeji se zobrazuje symbol baterie a stav nabití baterií. Osvětlení displeje zhasne.

Upozornění

Při nabijeni jsou všechny čistici a pojezdové funkce blokovány.

Když je baterie plně nabitá, na displeji se zobrazi „Baterie je plna!“.

1. Pro ukončení nabíjení odpojte nabíječku ze síťové zástrčky.

2. Sít'ový kabel naviňte kolem držáku kabelu.

Externí nabíječka

POZOR

Nenapojujte nabiječku s konektorem baterie na zařízení.

Použivejte pouze nabiječku vhodnou pro instalovaný typ baterie.

Přečtěte si návod k použití výrobce nabíječky a řídte se zejména bezpečnostními pokyny.

Upozornění

U přístrojů s ochrannou střechou je nezbytné dodržovat pokyny uvedené v kapitole „Ochranná střecha“.

1. Vyprázdněte nádrž na špinavou vodu

2. Bezpečnostní spínač přepněte do polohy „0“.

3. Otočte nádrž na špinavou vodu dozadu

4. Vytáhněte konektor baterie na zařízení.

5. Konektor baterie na baterii spojte s nabíječkou

6. Sít'ovou zástrčku nabíječky zapojte do zásuvky.

7. Při nabíjení se řídte pokyny v provozním návodu nabíječky.

8. Konektor baterie na zařízení spojte s konektorem baterie.

9. Sklopte nádrž na špinavou vodu směrem dopředu.

Baterie s jednoduchou údržbou (baterie s elektolytem)

ΔNEBEZPEČÍ

Doplnění vody ve vybitém stavu baterie

Nebezpečí poleptání v důsledku úniku kyseliny, zničení oblečení

Při manipulaci s bateriovou kyselinou použivejte ochranné brýle, ochranný oděv a ochranné rukavice. Dodržujte předpisy.

Případně vystříknutou kyselinu na kůži nebo oblečení okamžitě omyjte velkým množstvím vody.

POZOR

Použití vody a přísadami

Vadné baterie, ztráta záručního nároku

K doplnění baterii použivejte jen destilovanou nebo odsolovanou vodu (EN 50272-T3).

Nepoužívejte cizí přísady, takzvané zlepšovací látky, protože jinak zaniká záruka.

Hodinu před koncem procesu nabíjení přidejte destilovanou vodu. Při tom dbejte na správnou hladinu kyseliny podle označení na baterii. Na konci procesu nabíjení musí všechny články plynovat.

1. Odstraňte rozlitou vodu. Postupujte podle pokynů v kapitole Péče a údržba v části „Čištění baterii“.

Upozornění k prvnímu nabíjení

Upozornění

Při prvním nabíjení řídici jednotka ještě nerozpozná, který typ baterie je nainstalován. V ten moment ukazatel baterie ještě funguje nepřesně.

Písmeno „V“ napravo od lišty na ukazateli baterie znamená, že první nabljení ještě nebylo provedeno

1. Nabíjejte baterie, dokud se na displeji nezobrazí maximální stav nabití.

2. Po prvním nabití baterií použlvejte přístroj, dokud ochrana proti hlubokému vybití nevypne pohon kartáče a odsávání.

3. Poté baterie plně a správně nabijte. Po prvním nabití zmizí písmeno „V“ napravo od ukazatele baterie.

Upozornění

Pokud je v nabídce baterie zvolen typ baterie, výše popsaný proces musi být zopakován. To platí také v případě, že je znovu vybrán již nastavený typ baterie.

Ukazatel baterie

Stav nabití baterií je zobrazen na displeji v ovládacím pultu.

• Délka indikátoru ukazuje stav nabití baterie.
- Během posledních 30 minut se zbývající provozní čas zobrazí v minutách.

Demontáž baterie

⚠UPOZORNĚNÍ

Montáž a demontáž baterli

Labilita stroje

Při montáže a demontáže baterii dbejte na stabilitu stroje.

Upozornění

U přístrojů s ochrannou střechou je nezbytné dodržovat pokyny uvedené v kapitole „Ochranná střecha“.

1. Bezpečnostní spínač přepněte do polohy „0“.
2. Vypust'te znečištěnou vodu
3. Otočte nádrž na špinavou vodu dozadu.
4. Vytáhněte konektor baterie.
5. Kabel odpojte od minusového pólu baterie.
6. Zbylé kabely odpojte od bateril.
7. Vyjměte baterie.
8. Použité baterie zlikvidujte podle platných zákonných předpisů.

Vybalení

1. Odstraňte obalovou fólii.
2. Odstraňte upínací pásky.
3. 4 spodní prkna palety jsou připevněny šrouby. Odšroubujte tato prkna.
4. Prkna položte na hranu palety a vyrovnejte je tak, aby ležela pod koly prístroje.

Illustrace M

①Prkno
② Trám
5. Prkna připevněte pomocí šroubů.
6. Trámy, které jsou součástí dodávky, zasuňte pod rampu pro účely podepření.
7. Odstraňte dřevěné lišty před koly.

1. U všech variant přístroje kromě „low wheel pressure“ zatáhněte za páku brzdy na předním kole a mezi páku a brzdu vložte minci. Ilustrace N
   ① Páka brzdy vpředu (všechny varianty přístroje kromě B 150 low wheel pressure)
   ② Páka brzdy vzadu (pouze varianta přístroje Adv a B 150 low wheel pressure)
2. U varianty přístroje „Adv“ a „low wheel pressure“ opakujte postup na zadní nápravě.
3. Přístroj vytlačte pomalu z rampy.

⚠NEBEZPEČÍ

Nebezpečí nehody

Když jsou brzdy deaktivovány, nemá přístroj žádný brzdný účinek.

Vyjměte mince okamžitě poté, co je přístroj vytlačen z palety.

1. Vyjměte mince mezi pákou a krytem.

Sjezd z palety

Aby bylo možné sjet z palety, musí být baterie nainstalovány a nabity.

1. Vložte inteligentní klíč do ovládacího pultu.
2. Přepnutí bezpečnostního vypínače do polohy „1“
3. Přepínač programu nastavte do polohy pro přepravní jlzdu.
4. Spínač směru jízdy nastavte na Dopředu.
5. Sešlápněte jízdní pedál.
6. Přístrojem sjedte pomalu z palety.
7. Bezpečnostní spínač přepněte do polohy „0“.

Montáž čisticí hlavy

Montáž čisticí hlavy je popsána v kapitole „Údržbářské práce".

Upozornění

U některých modelů je čistici hlava již nainstalována.

Namontujte kartáče

1. Montáž kartáčů je popsána v kapitole „Údržbářské práce“.

Montáž sací lišty

1. Obě upínací páčky vyklopte nahoru. Ilustrace O

①Sací hadice
② Odpružení sací lišty

③ Sací lišta

④Upínací páčky

1. Nasad'te sací lištu do úchytu sací lišty.
2. Obě upínací páčky sklopte dolů.

Provoz

⚠NEBEZPEČÍ

Padající předměty

Nebezpeči úrazu

V mistech, kde hrozi možnost zasažení personálu obsluhy padajicimi předměty, nepouživejte prístroj bez ochranné stříšky proti padajicim předmětům.

POZOR

Krizová situace za provozu

Nebezpečí úrazu

V případě nebezpečí přepněte bezpečnostní spínač do polohy „0“.

Nastavení sedadla řidiče

1. Použijte páku pro seřízení sedadla a posuňte sedadlo do požadované polohy.

2. Uvolněte páku pro seřízení sedadla a zajistěte sedadlo.

Zapněte přístroj.

1. Posadte se na sedadlo řidiče.
2. Vložte inteligentní klíč.
3. Bezpečnostní spínač přepněte do polohy „1“.
4. Přepněte programový přepínač na požadovanou funkci.
5. Pokud se na displeji objeví jeden z níže uvedených indikátorů, sejměte nohu z plynového pedálu, přepněte bezpečnostní spínač do polohy „0“ a provedte nezbytné údržbářské práce.

Displej Činnost

EXIT? Saci valec	Vyčistěte sací lišty.
EXIT? Hlava smetaku	Zkontrolujte a vyčistěte kartáče z hledíska opotřebení.
EXIT? Saci manzeta	Zkontrolujte opotřebení a nastavení sacích chlopní.
EXIT? Síto turbiny	Vyčistěte turbínové síto.
EXIT? Filtr ciste vody	Vyčistěte filtr čerstvé vody.

1. Stiskněte informační tlačítko.

2. Vynulujte počítadlo pro odpovídající údržbu (viz „Šedý inteligentní klíč / vynulovat počítadlo údržby“).

Upozornění

Pokud počítadlo není resetováno, objeví se při každém zapnutí zařízení opět displej údržby.

Zapnutí světel

Denní potkávací světla

Denní potkávací světla jsou v provozu, když je zařízení zapnuté.

Pracovní světla (volitelné příslušenství)

1. Přepínač programu nastavte do polohy pro přepravní jízdu.
2. Stiskněte informační tlačítko.
3. Otáčejte informačním tlačítkem, dokud se nezobrazí „Spinaci menu”.
4. Stiskněte informační tlačítko.
5. Stiskněte informační tlačítko, až se označí „Prac osvetleni“.
6. Stiskněte informační tlačítko.

Zkontrolujte parkovací brzdu

⚠NEBEZPEČÍ

Vadná parkovací brzda

Nebezpečí nehody

Před každou operací zkontrolujte funkci parkovací brzdy na hladině.

1. Žapněte prístroj.

2. Spínač směru jízdy nastavte na „dopředu“.

3. Přepínač programů nastavte do polohy pro přepravní jízdu.
4. Lehce sešlápněte pedál plynu.
   Brzda se musí slyšitelně odblokovat. Přístroj se musí na rovině snadno rozjet.
5. Uvolněte pedál plynu.

Brzda musí slyšitelně zacvaknout.

Pokud tomu tak není, vypněte zařízení a kontaktujte zákaznický servis.

Jízda

ΔNEBEZPEČÍ

Chybějící brzdný účinek

Nebezpeči nehody

Před použitím zařízení je nezbytné zkontrolovat funkci parkovaci brzdy. Nikdy nepouživejte zařízení, pokud parkovaci brzda nefunguje.

ΔNEBEZPEČÍ

Žádný brzdný účinek za provozu

Pokud přístroj již za provozu nemá brzdný účinek, postupujte následovně:

Pokud se prístroj po uvolnění jízdního pedálu nezastaví na rampě se sklonem větším než 2 %, smíte bezpečnostní vypínač z bezpečnostních důvodů

nastavit do polohy „0“ pouze tehdy, pokud jste před uvedením přístroje do provozu zkontrolovali správnou mechanickou funkci parkovací brzdy.

Po zastaveni odstavte přístroj z provozu a zavolejte zákaznický servis.

Dodržujte prosím návod k obsluze brzd.

⚠NEBEZPEČÍ

Nedbalá jízda

Nebezpeči překlopeni

Jděte nahoru ve směru jizdy a šikmo ve směru jizdy pouze ve svahu o velikosti max. 10% (Adv 15%).

Ve stoupáni či svahu se neotáčejte.

V zatáčkách a na mokré zemi se pohybujte pomalu. Použivejte prístroj výhradně na zpevněných podkladech.

Zvýšené nebezpečí překlopení u přístrojů s ochrannou střechou

Při kolizi ochranné střechy s překážkami hrozi zvýšené nebezpečí překlopení.

Při používání přístroje s ochrannou střechou jed'te opatrněji.

Dbejte na maximální průjezdnou výškou v místě použití. Údaje o výšce přístroje naleznete v kapitole „Technické údaje“.

⚠VAROVÁNÍ

Nebezpečí úrazu

Pohybujte se opatrně, aby jste pri výstupu na prístroj nenarazili hlavou do ochranné střechy.

Upozornění

Směr jizdy lze během jizdy měnit. To znamená, že velmi odolné skvrny lze leštit několíkrát pohybem tam a nazpět.

1. Posadte se do správné polohy.
2. Vložte inteligentní klíč.
3. Bezpečnostní spínač nastavte do polohy „1“.
4. Přepínač programu nastavte do polohy „Přepravní jízda“.
5. Nastavte směr jízdy pomocí přepínače směru na ovládacím panelu.
6. Sešlápnutím pedálu plynu určete rychlost jízdy.
7. Uvolněte pedál plynu.

Přístroj se zastaví

Hnací motor se v případě přetížení vypne. Na displeji se zobrazí chybová zpráva. Pokud se ovládání přehřeje, dotčená jednotka se vypne.
8. Nechte přístroj minimálně 15 minut vychladnout.
9. Přepínač programů přepněte do polohy „OFF“
krátce vyčkejte a nastavte požadovaný program.

Doplnění čerstvé vody

Naplňte čerstvou vodu pomoci plnicího systému

1. Připojte hadici na vodu k připojovací zdířce plnicího systému (maximální teplota vody 50 °C).
2. Otevřete přívod vody.
3. Sledujte přístroj, automatický plnící systém přeruší přívod vody, když je nádrž na čerstvou vodu plná.
4. Zavřete přívod vody.
5. Odstraňte vodní hadici.

Doplnění čerstvé vody

1. Otevřete víko nádrže na čistou vodu.
2. Nalijte čerstvou vodu (maximálně 50 °C) až 15 mm pod horní okraj nádrže.

Upozornění

Pokud do zásobníku na čisticí prostředek přidáte nejprve čisticí prostředek a poté vodu, může to vést k nadměrnému napěnění.

Před prvním uvedením do provozu zcela naplňte nádrž na čistou vodu, aby se odvzdušnil systém vodního potrubí.

1. Zavřete víko nádrže na čistou vodu.

Nalijte čistici prostředek

Upozornění týkající se čisticích prostředků

△VAROVÁNÍ

Nevhodné čisticí prostředky

Zdravotní riziko, poškození přístroje

Používejte jen doporučené čistici prostředky. V případě jiných čisticích prostředků nese provozovatel zvýšené riziko ohledně provozní bezpečnosti a nebezpečí nehody.

Používejte pouze čisticí prostředky, které neobsahují chlor, rozpouštědla a kyselinu fluorovodikovou.

Dodržujte bezpečnostni pokyny uvedené na čisticim prostředku.

Upozornění

Nepoužívejte silně pěnicí čisticí prostředky.

Doporučené čisticí prostředky

Použití Čistici	prostředky
Udržovací čištění všech podlah odolných proti vodě	RM 746RM 756RM 780
Udržovací čištění lesklých ploch (např. Žula)	RM 755 es
Udržovací čištění, mezičištění a základní čištění průmyslových podlah	Průmyslový čističRM 69
Udržovací čištění a základní čištění dlaždic z jemné kameniny	RM 753
Udržovací čištění dlaždic v sanitární oblasti	RM 751
Odvrstvování všech podlah odolných proti žíravinám (např. PVC)	RM 752
Odvrstvování linoleových podlah RM 754

Doplňte čisticí prostředek dávkovacím mechanismem

Pouze varianta DOSE:

Čisticí prostředek se přidává do čerstvé vody cestou k čisticí hlavě pomocí dávkovacího zařízení.

1. Naplňte čisticí prostředek do kanystru na čisticí prostředek.

Upozornění

K dávkovacímu zařizení lze přidat maximálně 3% čisticiho prostředku. Pokud je dávka vyšší, musi být čisticí prostředek přídán do nádrže na čerstvou vodu.

POZOR

Nebezpečí ucpání

Při přídávání čisticího prostředku do nádrže na čistou vodu může čistici prostředek vyschnout a narušit tak funkčnost dávkovaciho zařizení.

Po přidání čisticího prostředku do nádrže na čistou vodu propláchněte přístroj čistou vodou: Vyberte čisticí program s aplikací vody, nastavte množství vody na nejvyšší hodnotu a nastavte dávkování čisticího prostředku na hodnotu 0.

Upozornění

Přístroj má na displeji ukazatel stavu hladiny čerstvé vody. V případě prázdné nádrže na čistou vodu se přimíchávání čisticího prostředku vypne. Čisticí hlava pokračuje v práci bez přívodu kapaliny.

Naplňte čisticí prostředek do nádrže.

1. Čisticí prostředek nalijte do nádrže na čistou vodu. Upozornění: Víko plnicího otvoru nádrže na čistou vodu je možné používat k odměření čisticího prostředku. Na vnitřní straně je vybavena stupnicí.

Nastavení parametru (žlutý inteligentní klíč)

V přístroji jsou přednastaveny parametry různých čisticích programů.

V závislosti na autorizaci žlutého inteligentního klíče lze jednotlivé parametry měnit.

Změna parametrů je účinná pouze do doby, než pomocí přepínače programu zvolíte jiný čisticí program.

Pokud mají být parametry trvale změněny, musíte pro nastavení použít šedý inteligentní klíč. Nastavení je popsáno v části „Šedý inteligentní klíč“.

Upozornění

Téměř všechny texty k nastavení parametrů na displeji se samy vysvětlují. Jedinou výjimkou je parametr FACT:

- Fine Clean: Nízká rychlost štětce pro odstranění šedých závojů z porcelánové kameniny.

- Whisper Clean: Střední rychlost kartáče pro běžné čištění se sníženou hladinou hluku.

- Power Clean: Vysoká rychlost kartáče pro leštění, krystalizaci a zametání.

1. Nastavte přepínač programu na požadovaný čisticí program.

2. Otáčejte informačním tlačítkem, dokud se nezobrazí požadovaný parametr.

3. Stiskněte informační tlačítko. Nastavená hodnota bliká.

4. Nastavte požadovanou hodnotu otočením informačního tlačítka.

5. Polvrďte změněné nastavení slisknutím informačního tlačítka nebo počkejte, až se nastavená hodnota automaticky přijme po 10 sekundách.

Nastavení sací lišty

Sací lištu je třeba znovu seřidit pouze ve zvláštních případech. Tovární nastavení je vhodné pro většinu případů aplikace.

Nastavení sklonu

Sklon je třeba nastavit tak, aby sací chlopně sací lišty byly po celé délce rovnoměrně přitlačeny na podlahu.

1. Umístěte zařízení na povrch bez sklonu.

2. Otočte spínač programu do polohy „Sání“.

3. Přístroj posuňte krátký kus dopředu.

4. Přečtěte si vodováhu.

Illustrace P

① Šroub

② Matice

③Hladina vody

1. Povolte matice.

2. Nastavte šroub tak, aby byl ukazatel hladiny mezi dvěma řádky.

3. Utáhněte matici.

4. Chcele-li zkontrolovat nové nastavení, posuňte zařízení znovu o kousek dále. V případě potřeby zopakujte proces nastavení.

5. Otočte spínač programu do polohy „OFF“.

Nastavení výšky

Výškovým nastavením je ovlivněn ohyb sacích chlopní při kontaktu s podlahou.

Upozornění

Výchozí nastavení: 3 podložky nad, 3 podložky pod sací lištu.

Nerovnoměrná podlaha: 5 podložek nad, 1 podložka pod sací lištu.

Velmi hladká podlaha: 1 podložka nad, 5 podložek pod sací lištu.

1. Odšroubujte matici.

Illustrace Q

① Matice

② Podložka

③ Distanční váleček s držadlem

1. Umístěte požadovaný počet podložek mezi stěrač a distanční váleček.

2. Zbylé podložky umístěte nad distanční váleček.

3. Našroubujte matici a utáhněte ji.

4. Opakujte postup na druhém distančním válečku.

Upozornění

Nastavte oba distanční válce na stejnou výšku.

Upravte břit stěrače

Břity stěrače je třeba nastavit pouze na čisticí hlavici D.

1. Nastavte břity stěračů otáčením nastavovacího kolečka tak, aby se břit stěrače dotýkal země.

2. Otočte nastavovacím kolečkem o další 1 otáčení dolů.

Stříkací tryska

Hadice se stříkací tryskou je pripevněna k zadní části prístroje. Slouží k opláchnutí nečistot a k ručnímu čištění nádrže na špinavou vodu.

Illustrace R

①Stříkací tryska

1. Zavřete stříkací trysku otočením.

2. Přepínač programu nastavte do polohy „Přepravní jízda“.

3. Stiskněte informační tlačítko.

4. Otáčejte informačním tlačítkem, dokud se na displeji nezobrazí „Vyplach nadrze”.

5. Stiskněte informační tlačítko.

6. Otáčejte informačním tlačítkem, dokud se nezobrazí „ON”.

7. Stiskněte informační tlačítko.

Vodní čerpadlo dodává čerstvou vodu přes stříkací trysku.

1. Namiřte stříkací trysku na cíl a otočením ji otevřete.

Čištění

1. Posadte se na místo.

2. Vložte inteligentní klíč.

3. Bezpečnostní spínač přepněte do polohy „1“.

4. Přepínač směru jízdy přepněte na jízdu vpřed.

5. Nastavte přepínač programu na požadovaný čisticí program.

6. Rychlost jízdy určujte pedálem plynu.

7. Volantem určujete směr jízdy.

8. Přejíždějte po ploše určené k čištění.

Boční kartáčovací plošina (volitelně)

Boční kartáčovací plošina usnadňuje práci blízko okraje.

Upozornění

Boční kartáčovací plošina není aktivní v programech čištění a vysávání.

1. Použijte spínač boční kartáčovací plošiny. Boční kartáčovací plošina je aktivována.

2. Chcete-li dokončit práci s plošinou bočního čištění, přepněte spínač boční kartáčovací plochy do polohy „0“

Ukončení provozu

Ukončení čištění

1. Přepněte spínač programu do polohy pro řízení.

2. Ujed'te krátkou vzdálenost.

Odsává se zbytková voda.

1. Otočte spínač programu do polohy „OFF“.

2. Vyjměte inteligentní klíč.

3. Popřípadě nabijte baterii.

Vypust'te znečištěnou vodu

⚠VAROVÁNÍ

Neodborná likvidace odpadních vod

Znečištění životního prostředí

Dodržujte mistni předpisy týkajici se hospodařeni s odpadními vodami.

Upozornění

Když je nádrž na špinavou vodu plná, sací turbína se vypne a na displeji se zobrazi „.

Vyjměte hadici na vypouštění odpadní vody z držáku a otevřete kryt vypouštěcí hadice.

Illustrace S

① Vypouštěcí hadice na znečištěnou vodu

1. Stiskněte konec hadice a spust'te ji nad likvidační zařízení.

2. Stisknutím tlačítka na konci hadice upravte sílu proudu odpadní vody.

3. Propláchněte nádrž na špinavou vodu čistou vodou

4. Zavřete víko na vypouštěcí hadici.

5. Zatlačte hadici na špinavou vodu do držáku na zařízení.

Systém proplachování nádrže na odpadní vodu (volitelně)

1. Vyjměte hadici na vypouštění odpadní vody z držáku a otevřete kryt vypouštěcí hadice.

2. Zavřete víko nádrže na odpadní vodu

3. Připojte přívodní hadici vody k připojení vody proplachovacího systému nádrže na odpadní vodu.

4. Otevřete přívod vody a propláchněte nádrž na odpadní vodu asi 30 sekund.

5. V prípadě potřeby opakujte oplachovací proces 2 až 3krát.

6. Zavřete přívod vody.

7. Odpojte hadici pro přívod vody od přístroje.

8. Uzavřete vypouštěcí hadici odpadní vody a zatlačte ji do držáku.

Vyprázdněte nádobu na hrubé nečistoty

Nádoba na hrubé nečistoty je k dispozici pouze u čisticích hlav R.

1. Zvedněte nádobu na hrubé nečistoty a vytáhněte ji.

2. Vyprázdněte nádobu na hrubé nečistoty.

3. Znovu nainstalujte nádobu na hrubé nečistoty.

Vypuštění čerstvé vody

1. Vyšroubujte uzávěr nádrže na čerstvou vodu.

2. Vypustte čerstvou vodu.

3. Vyčistěte filtr.

4. Vyšroubujte uzávěr nádrže na čerstvou vodu.

1. Otočte spínač programu do polohy „OFF“.

2. Vyjměte inteligentní klíč.

3. Zajistěte zařízení proti samovolnému pohybu.

4. Popřípadě nabijte baterii.

Šedý inteligentní klíč

Sedý inteligentní klíč uděluje dozorovým pracovníkům rozšířená oprávnění a možnosti nastavení.

1. Vložte inteligentní klíč.

2. Otáčením informačního tlačítka vyberte požadovanou funkci.

Přepravní jízda

1. Přepínač programu nastavte do polohy „Přepravní jízda“.

2. Stiskněte informační tlačítko.

V menu Přepravní jízda lze provádět následující nastavení:

- Resetujte počítadlo údržby

- Správa klíčů

• Výběr tvaru kartáče

• Doby spuštění

• Nastavení typu baterie

• Výchozí nastavení

• Nastavení jazyka

- Menu spínače

• Tovární nastavení

Resetujte počítadlo údržby

Pokud byly provedeny údržbářské práce zobrazené na displeji, musí být odpovídající počítadlo údržby resetováno.

1. Otačejte informačním tlačítkem, dokud se nezobrazí „Pocit. udrzby”.

2. Stiskněte informační tlačítko. Na displeji se zobrazí odečty

3. Otáčejte informačním tlačítkem, dokud se nezvýrazní počítadlo, které se má vymazat

4. Stiskněte informační tlačítko.

5. Otáčením informačního tlačítka vyberte „Yes”.

6. Stiskněte informační tlačítko.

Servisní počítadlo může resetovat pouze zákaznický servis.

Servisní počitadlo zobrazuje čas do dalšího servisu zákaznickým servisem.

Správa klíčů

V položce menu „Nabidka klicu” jsou oprávnění přírazena každému použitému žlutému inteligentnímu klíči a pro tento inteligentní klíč je nastaven jazyk indikace na displeji.

1. Vložte šedý inteligentní klíč.
2. Otáčejte informačním tlačítkem, dokud se na displeji nezobrazí položka menu „Nabidka klicu”.
3. Stiskněte informační tlačítko.
4. Odstraňte šedý inteligentní klíč a vložte žlutý inteligentní klíč, který chcete přizpůsobit.
5. Otočením informačního tlačítka vyberte položku nabídky, kterou chcete změnit.
6. Stiskněte informační tlačítko.
7. Otočením informačního tlačítka vyberte nastavení položky nabídky.
8. Potvrd'te nastavení stisknutím položky nabídky.
9. Otočením informačního tlačítka vyberte další položku nabídky, kterou chcete změnit.
10. Po provedení všech nastavení menu „Ulozit?" vyvolejte otáčením informačního tlačítka.
11. Stiskněte informační tlačítko. Oprávnění se uloží. Zobrazí se indikace na displeji „Nabidka klicu pokracovat?”.
    • Yes: Naprogramujte další inteligentní klíč
    • No: Opustte nabídku klíčů
12. Stiskněte informační tlačítko.

Výběr tvaru kartáče

Tato funkce je vyžadována při výměně čistící hlavy.

1. Otáčejte informačním tlačítkem, dokud se na displeji neobjeví položka nabídky „Hlava smetaku”.
2. Stiskněte informační tlačítko.
3. Otáčejte informačním tlačítkem, až se označí požadovaný tvar kartáče.
4. Stiskněte informační tlačítko.
5. Chcete-li vyměnit čisticí hlavu, pohněte pohonem zdvihu otočením informačního tlačítka:

• „up": Zvednutí

• „down”: Spuštění

• „OFF": Zastavení

1. Otáčejte informačním tlačítkem, dokud se nezobrazí položka nabídky „OFF“.
2. Stiskněte informační tlačítko. Menu je ukončeno. Řídicí jednotka provede restart.

Doby spuštění

1. Otáčejte informačním tlačítkem, dokud se na displeji neobjeví položka nabídky „Casy dobehu".
2. Stiskněte informační tlačítko.
3. Otáčejte informačním tlačítkem, až se označí požadovaná funkce.
4. Stiskněte informační tlačítko.
5. Otáčejte informačním tlačítkem, dokud se nezobrazí požadovaný čas sledování.
6. Stiskněte informační tlačítko.

Nastavení typu baterie

1. Otáčejte informačním tlačítkem, dokud se na displeji neobjeví položka nabídky „Nabidka baterie“.
2. Stiskněte informační tlačítko.
3. Otáčejte informačním tlačítkem, až se označí požadovaný typ baterie.
4. Stiskně te informační tlačítko.

Výchozí nastavení

Změny parametrů jednotlivých čisticích programů provedené za provozu se po vypnutí přístroje resetují na výchozí nastavení.

1. Otáčejte informačním tlačítkem, dokud se na displeji neobjeví položka nabídky „Zakl. nastaveni”.
2. Stiskněte informační tlačítko.
3. Otáčejte informačním tlačítkem, až se označí požadovaný čisticí program.
4. Stiskněte informační tlačítko.
5. Otáčejte informačním tlačítkem, až se označí požadovaný parametr.
6. Stiskněte informační tlačítko.
   Nastavená hodnota bliká.
7. Nastavte požadovanou hodnotu otočením informačního tlačítka.
8. Stiskněte informační tlačítko.

Nastavení Jazyka

1. Otáčejte informačním tlačítkem, dokud se na displeji neobjeví položka nabídky „Jazyk”.

2. Stiskněte informační tlačítko.

3. Otáčejte informačním tlačítkem, až se označí požadovaný tvar kartáče.

4. Stiskněte informační tlačítko.

Menu spínače

V tomto menu se aktivuje nebo deaktivuje pracovní světlo.

1. Otáčejte informačním tlačítkem, dokud se nezobrazí „Spinaci menu”.
2. Stiskněte informační tlačítko.
3. Otáčejte informačním tlačítkem, až se označí „Prac osvetleni”.
4. Stiskněte informační tlačítko.

Tovární nastavení

Obnoví se tovární nastavení všech parametrů čištění.

1. Otáčejte informačním tlačítkem, dokud se nezobrazí položka nabídky „Tovarni nastav”.
2. Stiskněte informační tlačítko.
3. Otáčejte informačním tlačítkem, dokud se nezvýrazní „Yes”.
4. Stiskněte informační tlačítko.

Nastavte parametry pro čisticí programy

Všechny parametry pro programy čištění zústanou zachovány, dokud není vybráno jiné nastavení.

1. Nastavte přepínač programu na požadovaný čisticí program.
2. Stiskněte informační tlačítko. Zobrazí se první nastavitelný parametr.
3. Stiskněte informační tlačítko
   Nastavená hodnota bliká.
4. Nastavte požadovanou hodnotu otočením informačního tlačítka.
5. Potvrdte změněné nastavení stisknutím informačního tlačítka nebo počkejte, až se nastavená hodnota automaticky přijme po 10 sekundách.
6. Otočením informačního tlačítka vyberte další parametr.
7. Po změně všech požadovaných parametrů otáčejte informačním tlačítkem, dokud se nezobrazí položka nabídky „Ukoncit vyber?”.
8. Stiskněte informační tlačitko. Menu je ukončeno.

Přeprava

⚠NEBEZPEČÍ

Jízda na plochách se sklonem

Nebezpečí úrazu

Přístroj používejte k nakládání a vykládání jen na plochách se sklonem do maximální hodnoty (viz kapitola „Technické údaje“).

Jedte pomalu.

⚠UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při přepravě vezměte v úvahu hmotnost stroje.

1. Je-li nainstalována čisticí hlava D, vyjměte kartáčky z hlavy kartáčů.
2. Při přepravě ve vozidle zajistěte přístroj podle platných směrnic proti sklouznutí a převrácení. Ilustrace T

①Upínací pás

Skladování

⚠UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpeči úrazu a poškození

Při skladování vezměte v úvahu hmotnost přístroje.

POZOR

Mráz

Zničení zařízení zmrzlou vodou

Přistroj ukládejte pouze na mistě chráněném před mrazem.

Při výběru odkládacího místa berte v úvahu připustnou celkovou hmotnost přistroje, aby nedošlo k narušení jeho stability.

• Tento přístroj se smí skladovat pouze ve vnitřním prostoru.
• Před delším uložením baterie plně nabijte.
• Baterie během skladování plně nabijte nejméně jednou za měsíc.

Péče a údržba

⚠NEBEZPEČÍ

Neúmyslné spuštění přístroje

Nebezpečí úrazu, zasažení elektrickým proudem

Přepněte spínač programu do polohy „OFF“.

Před jakoukoliv prací na přístroji vytáhněte inteligentní klíč.

Vytáhněte sit'ovou zástrčku nabiječky. Odpojte konektor baterie.

⚠UPOZORNĚNÍ

Nebezpečí úrazu

Sací turbína běží i po vypnutí přístroje.

Na pristroji nepracujte, dokud saci turbina stále funguje.

- Vypustte a zlikvidujte znečištěnou vodu a čerstvou vodu.

Intervaly údržby

Po každém provozu

POZOR

Nesprávně provedené čištění

Nebezpečí poškození.

Přistroj nenastřikujte vodou.

Nepouživejte agresivni čistici prostředky.

Podrobný popis jednotlivých údržbářských prací najdete v kapitole „Údržbářské práce“.

• Vypustte znečištěnou vodu.
- Vypláchněte nádrž na špinavou vodu.
- Vyčistěte síto na hrubé nečistoty.
- Vyčistěte turbínové síto.
- Pouze čistící hlava R: Vyjměte nádobu na hrubé nečistoty a vyprázdněte ji.
- Vyčistěte stroj zvenku vlhkým hadrem, namočeným ve slabě koncentrovaném mycím louhu.
- Vyčistěte sací chlopně, zkontrolujte je, zda nejsou opotřebované, a v případě potřeby ji vyměňte.
- Vyčistěte břit stěrače, zkontrolujte jej, zda není opotřebovaný, a v případě potřeby jej vyměňte.
- Vyčistěte kartáče, zkontrolujte je, zda nejsou
opotřebovaná, a v případě potřeby je vyměňte.
- Nabijte baterii.

• Pokud je stav dobití baterií nižší než 50 %, dobijte baterii na plnou kapacitu a bez přerušení.
• Pokud je stav baterií vyšší než 50 %, dobijte baterii pouze pokud se bude při přístím použití využívat po celou provozní dobu.

Jednou týdně

- Při častém používání dobijte baterii alespoň jednou týdně na plnou kapacitu a bez přerušení.

Měsíčně

• Pokud je přístroj dočasně odstavený z provozu (skladování): Proved'te vyrovnávací nabíjení baterie.
• Zkontrolujte oxidaci bateriových pólů, v případě potřeby póly vyčistěte kartáčem. Zkontrolujte správné upevnění spojovacích kabelů.
• Vyčistěte těsnění mezi nádrží na špinavou vodu a víkem a provedte kontrolu těsnění, popř. provedte výměnu.
• V případě baterií, které vyžadují údržbu, zkontrolujte hustotu elektrolytu článků.
• Pouze čisticí hlava R: Vyčistěte kartáčový tunel.
• Pouze čisticí hlava R: Vytáhněte lištu pro rozvod vody z čisticí hlavy a vyčistěte vodní kanál. Ilustrace U
• Pokud se přístroj nebude delší dobu používat, vypínejte zařízení jen s bateriemi dobitými na plnou kapacitu. Baterii nabijte na plnou kapacitu alespoň jednou za měsíc.

Ročně

- Předepsanou inspekci nechte provést zákaznickým servisem.

Bezpečnostní prohlídka / Smlouva o údržbě

Se svým prodejcem si můžete dohodnout pravidelnou bezpečnostní prohlídku nebo uzavřít smlouvu o údržbě. Nechte si prosím poradit.

Údržbářské práce

Čištění turbínového sita

1. Otevřete víko nádrže na špinavou vodu.
2. Stiskněte aretační háky směrem k sobě. Ilustrace V

①Aretační hák

②Plovák

③Turbínové sító

1. Stáhněte plovák.
2. Otáčejte turbínovým sítem proti směru hodinových ručiček.
3. Sejměte turbínové síto.
4. Turbínové síto očistěte pod tekoucí vodou.
5. Znovu nainstalujte turbínové síto.
6. Nasad'te plovák.

Obrácení nebo výměna sacích chlopní

Jsou-li sací chlopně opotřebené, musíte je obrátit nebo vyměnit.

Sací rty chlopně lze otočit třikrát, dokud nejsou opotřebované všechny 4 hrany.

1. Sejměte sací lištu.

2. Vyšroubujte hvězdicové rukojeti. Ilustrace W

① Hvězdicová rukojeť
②Popruh

③ Vnitřní část sací lišty

④ Napínací závěr

1. Vytáhněte vnitřní část sací lišty.

2. Otevřete napínací zámek.

3. Odstraňte popruh.

4. Uvolněte sací chlopně z vnitřní části. Ilustrace X

① Břit stěrače

② Podpúrná chlopeň

③ Vnitřní část sací lišty

④Popruh

1. Zatlačte otočené nebo nové sací chlopně na knofilky vnitřní části sacího paprsku.

2. Připojte popruh.

3. Vnitřní část sací lišty zatlačte do horní části.

4. Našroubujte a utáhněte hvězdicové rukojeti.

Čištění síta na hrubé nečistoty

1. Otevřete víko nádrže na špinavou vodu. Ilustrace Y

① Síto na hrubé nečistoty

② Sítko na vlákna

1. Stáhněte síto na hrubé nečistoty směrem nahoru.

2. Síto na hrubé nečistoty opláchněte pod tekoucí vodou.

3. Vsad'te sító na hrubé nečistoty do nádrže na špinavou vodu.

Montáž čisticí hlavy D

1. Zvedněte držák čisticí hlavy (viz kapitola „Sedý inteligentní klíč / ... / Zvolit kartáčovou hlavu").

2. Zasuňte čisticí hlavu pod přístroj tak, aby hadice směřovala dozadu.

3. Čisticí hlavu zasuňte pouze do poloviny pod přístroj.

4. Stiskněte zaskakovací západku doleva a sejměte kryt čisticí hlavy. Ilustrace Z

①Zaskakovací západka

②Víko

1. Připojte napájecí kabel čisticí hlavy ke kabelu přístroje (barvy se musí shodovat). Ilustrace AA

① Kabel prístroje

②Napájecí kabel

1. Nasadte víko a zacvakněte na místo.

2. Čisticí hlavu zasuňte středově pod přístroj.

3. Přípojte hadicovou spojku na čisticí hlavě k hadici na přístroji. Ilustrace AB

① Hadicová spojka

②Hadice

1. Vložte sponu uprostřed čistící hlavy mezi vidličku v páce. Ilustrace AC

①Pojistný čep

②Páka

③Spona

1. Zarovnejte držák čisticí hlavy tak, aby se otvory v páce a čisticí hlavě shodovaly.

2. Vložte pojistný čep do otvorů a sklopte zajišťovaci desku dolů.

3. Zasuňte válcový čep do otvoru v táhlu. Ilustrace AD

①Táhlo

② Válcový čep

③ Vodicí dráha

1. Zatlačte táhlo úplně dolů ve vodicí dráze na čisticí hlavě.

2. Vložte zajišťovací desku do vodicí dráhy a zacvakněte ji na místo.

3. Postup opakujte s táhlem na opačné straně.

4. Vložte šedý inteligentní klíč.

5. Nastavte typ kartáče „Disk“.

Demontujte čisticí hlavu D.

1. Zatlačte zajišťovací desku a táhlo vytočte nahoru. Ilustrace AJ

1 Zajišťovací deska

②Táhlo

1. Další demontáž probíhá v opačném pořadí jako instalace.

Montáž čisticí hlavy R

1. Sejměte oba kryty. Ilustrace AE

①Viko

2 Šroub, víko

③Kryt

4 Šroub, držák

5Držák

1. Odšroubujte šrouby držáků.

2. Sejměte oba držáky.

3. Vyšroubujte šroub na víku

4. Připevněte obě táhla pomocí šroubů s okem. Ilustrace AF

①Táhlo

②Rýhovaná matice

③ Matice

4 Šroub s okem

1. Čisticí hlavu zasuňte středově pod přístroj.

2. Přípevněte obě táhla k držákům (utahovací moment: 25 Nm). Ilustrace AG

① Šroub M8x20

② Podložka

③Držák

4Táhlo

1. Vložte sponu uprostřed čisticí hlavy mezi vidličku v páce. Ilustrace AH

①Páka

② Podložka

③Pérová závlačka

④Čep

⑤ Spona

1. Zarovnejte držák čisticí hlavy tak, aby se otvory v páce a čisticí hlavě shodovaly.

2. Protáhněte čep vidlicí a sponou.

3. Na šroub nasadte podložku.

4. Zajistěte čep pérovou závlačkou.

5. Připojte hadicovou spojku na čisticí hlavě k hadici na přístroji. Ilustrace AB

①Hadicová spojka

②Hadice

1. Otevřete víko. Ilustrace Al

①VIko

1. Připojte napájecí kabel čisticí hlavy ke kabelu přístroje (barvy se musí shodovat).

2. Nasad'te víko a zajistěte jej šroubem.

3. Umistěte vodováhu na stranu čisticí hlavy rovnoběžně se směrem jízdy.

4. Vyrovnejte čisticí hlavu vodorovně nastavením rýhovaného šroubu a malice na šroubu s okem.

5. Opakujte nastavení na druhé straně přístroje.

6. Vložte šedý inteligentní klíč.

7. Nastavte typ kartáče „Brush”.

Vyměňte kartáčové válce

Upozornění

Vyměňte kartáčové válce, když délka štětin dosáhla 10 mm.

1. Zvedněte čistící hlavu.

2. Vytáhněte rukojeť výměny kartáče. Ilustrace AL

① Výměna kartáče rukojeti

② Kryt ložiska s břitem stěrače

③ Kartáčový válec

1. Sejměte kryt ložiska včetně břitu stěrače.

2. Vytáhněte kartáčový válec.

3. Vložte nový kartáčový válec a vystředťe jej na unášeč. Ilustrace AM

①Unašeč

②Upinací trn

1. Namontujte kryt ložiska s břitem stěrače.

Upozornění

Zajistěte, aby kartáčový válec seděl na upínacím trnu a ne pod ním.

1. Otočte držadlo výměny kartáče nahoru a zaklapněte na místo.

2. Opakujte postup na opačné straně.

Výměna kotoučových kartáčů

1. Zvedněte čisticí hlavu.

2. Pedál výměny kartáčů stiskněte směrem dolů i přes citelný odpor. Ilustrace AK

① Pedál výměny kartáčů

1. 1. kotoučový kartáč vytáhněte bočně zespoda čisticí hlavy.

2. Nový kotoučový kartáč držte pod čisticí hlavu, tlačte směrem nahoru a zacvakněte.

3. Postup opakujte v případě 2. kotoučového kartáče.

Vyměňte boční kartáčovací plochu (volitelná možnost)

1. Stiskněte páku výměny stěrače směrem dolů. Ilustrace AN

① Kartáč boční kartáčovací plochy

② Páka výměny kartáče

Kartáč vypadne z držáku.

1. Nový kartáč držte pod boční kartáčovací plochou, tlačte směrem nahoru a zacvakněte.

Výměna postranního kartáče (pouze varianta SB)

1. Vyšroubujte 3 šrouby. Ilustrace AP

① Postranní kartáč

② Šroub

1. Sejměte postranní kartáč.

2. Nasuňte nový postranní kartáč.

3. Zašroubujte a utáhněte 3 šrouby.

Čištění filtru čerstvé vody

1. Vypustte čerstvou vodu (viz kapitola „Vypoustění čerstvé vody“).

2. Vyšroubujte uzávěr nádrže na čistou vodu. Ilustrace AO

① Filtr čerstvé vody

② Uzávěr nádrže na čistou vodu

1. Vytáhněte filtr čerstvé vody a opláchněte jej čistou vodou.

2. Vsad'te filtr čerstvé vody.

3. Nasadte uzávěr nádrže na čistou vodu. Upozornění: Dbejte na to, aby byla po přišroubování hadicová přípojka v uzávěru nádrže na čistou vodu v nejnižším bodě.

Nápověda při poruchách

ΔNEBEZPEČI

Může dojít k nezamýšlenému spuštění přístroje.

Může dojít k úrazu lidí pracujících na přístroji. Před jakoukoliv prací na přístroji vytáhněte zástrčku zapalovací svíčky.

Před jakoukoli prací vytáhněte sitovou zástrčku interni nabiječky ze zásuvky.

Pred jakoukoli prací odpojte konektor baterie.

1. Vypustte znečistěnou vodu

2. Vypustte zbývající čerstvou vodu.

Upozornění

Pokud nelze chybu odstranit pomocí následujících pokynů, obratte se na zákaznický servis.

Poruchy s údaji na displeji

V prípadě poruch, které se zobrazují na displeji, postupujte následovně:

- Zobrazení poruchy jako číselný kód V případě zobrazení poruchy s číselným kódem, nejprve resetujte chybu (přístroj):

a Hlavní spínač programu přepněte do

polohy "OFF"

b Počkejte, až čiselný kód na displeji zmizi.

c Nastavle přepínač programu na předchozí program.

Pouze v případě, že se chyba vyskytne znovu, provedte příslušná nápravná opatření v uvedeném pořadl. Klíčový spínač musí být nastaven do polohy „0“ a musí být stisknuto tlačítko nouzového vypnutí.

d Pokud chybu nelze odstranit, obratte se na zákaznický servis s uvedením chybového hlášení

a Postupujte podle pokynú na displeji

b Potvrdte poruchu stisknutím informačního tlačítka.

Upozornění

Chybová hlášení, která nejsou uvedena v následující tabulce, označují chyby, které obsluha nemůže opravit. V takovém případě se prosím obratte na zákaznický servis.

Porucha Odstranění
Sedadl. spinac je otevren!	1. Uvolněte akcelerační pedál.2. Krátce uvolněte sedadlo řidiče, aby mohla řidící jednotka zkontrolovat funkci spínače sedadla.
plynovy pedal uvolnit!	1. Uvolněte pedál plynu.
Bez smeru jizdy! 1. Zavolejte zákaznický servis.
Baterie je vybita! 1. Nabijte baterii.
Nepripustne napeti baterie! 1. Zavolejte zákaznický servis.
Nakladaci modul je vadna	1. Zkontrolujte nabiječku.
Nadrz ciste vody prazdnal	1. Doplňte nádrž na čistou vodu.
Pritlak kartace nebylo dosazeno!	1. Zkontrolujte opotřebení kartáčů a popř. je vyměňle.2. Zkontrolujte funkčnost čisticí hlavy: spustit, zvednout.
Znecistena voda plna!	1. Vyprázdněte nádrž na špinavou vodu.
Brzda je vadna	1. Přístrojem nejezděte.2. Zavolejte zákaznický servis.
Jizdni motor prills horke! Faze chlazení	1. Bezpečnostní spínač přepněte do polohy „0“.2. Nechte přístroj minimálně 15 minut vychladnout.3. Při opakování zavolejte zákaznický servis.
Klakson je vadna	1. Zavolejte zákaznický servis.
Hlava CPUprilis horke! Faze chlazení	1. Bezpečnostní spínač přepněte do polohy „0“.2. Nechte řidící jednotku minimálně 5 minut vychladnout.3. V případě drsného povrchu výrazně snižte tlak kartáče.4. Při opakování zavolejte zákaznický servis.
Pohon kartacu Pretizení!	1. Nechte nastavit čelní stranu kartáčů.

Poruchy bez údajů na displeji

Porucha Odstranění
Přístroj nelze spustit	1. Posaďte se na sedadlo.2. Před zapnutím bezpečnostního spínače sešlápněte pedál plynu.3. Bezpečnostní spínač nastavte do polohy „1“.4. Zkontrolujte a popř. nabijte baterie.5. Hlavní spínač programu přepněte do polohy „OFF“.6. Vyčkejte 10 sekund.7. Nastavte přepínač programu na požadovaný program.8. Pokud je to možné, pojedťte s přístrojem pouze na vodorovnou plochu.9. V případě potřeby zkontrolujte parkovací brzdu.Pokud se porucha přesto vyskytne znovu, zavolejte zákaznický servis.
Množství vody není dostačující	1. Zkontrolujte hladinu čerstvé vody, v případě potřeby napiňle nádrž zcela tak, aby byl vzduch vytlačen.2. Vyjměte a vyčistěte filtr čerstvé vody.3. Vložte filtr a zašroubujte uzávěr.4. Pouze čisticí hlava R: Vytáhněte lištu pro rozvod vody z čisticí hlavy.5. Pouze čisticí hlava R: Vyčistěte vodní kanál.6. Zkontrolujte ucpání hadic a příp. je vy čistěte.
Saci výkon je přiliš nízký	1. Vyčistěte těsnění mezi nádrží na špinavou vodu a vlkem a provedťte kontrolu těsnění, popř. vyměňte.2. Zkontrolujte a příp. vyčistěte znečištěné turbínové síto.3. Sací chlopně na sací liště vyčistěte, příp. otočte nebo vyměňte.4. Zavřete víko na vypouštěcí hadici odpadní vody.5. Zavřete víko oplachovacího systému odpadní vody.6. Zkontrolujte ucpání sací hadice a příp. ji vyčistěte.7. Zkontrolujte těsnost sací hadice a příp. ji vyměňte.8. Zkontrolujte nastavení sací lišty.
Výsledek čištění je nedostačující	1. Nastavte příslušný čisticí program pro úkol čištění.2. K čištění použijte vhodné kartáče.3. K čišt čení použijte vhodný čisticí prostředek.4. Snižte rychlost.5. Nastavte kontaktní tlak.6. Nastavte břity stěračů.7. Zkontrolujte opotřebení kartáčů a popř. kartáče vyměňte.8. Zkontrolujte výstup vody.
Kartáče se neotáčejí	1. Snižte přítlak.2. Zkontrolujte, zda kartáč neblokuje cizí těleso, a příp. odstraňte cizí těleso.3. Pokud je motor přetížený, nechte jej vychladnout.4. Hlavní spínač programu přepněte do polohy „OFF“.5. Vyčkejte 10 sekund.6. Nastavte přepínač programu na požadovaný program.7. Zkontrolujte, zda je zástrčka zařízení zapojena do čisticí hlavy.
Přístroj nebrzdí	1. Zrušte odjištění brzdy (viz „Montáž / Vybalení / Vytlačení přístroje z palety“).
Vypouštěcí hadice odpadní vody je ucpaná	1. Otevřete víko dávkovacího zařízení u vypouštěcí hadice.2. Sací hadici vytáhněte ze sací lišty a ručně ji uzavřete.3. Nastavte p řepínač programů na „sání”.Ucpání bude odsáto z vypouštěcí hadice do nádrže na odpadní vodu.
Dávkování čisticího prostředku nemůže fungovat	1. Pouze dávka verze: Zavolejte zákaznický servis.

Záruka
V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady
Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obrat'te
s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu)

Technické údaje

		R 75	D 75	R 85	D 90	D 110
Všeobecně
Jízdní rychlost, max. (Adv)	km/h	6 (10)	6 (10)	6 (10)	6 (10)	6 (10)
Teoretický plošný výkon (Adv)	m^2/h	4500 (7500)	4500 (7500)	5100 (8500)	5400 (9000)	6600
Teoretické pokrytí plochy v případě boční kartáčovací plošiny	m^2/h	-	-	5700 (9500)	6000 (10000)	-
		R 75	D 75	R 85	D 90	D 110
Praktické pokrytí plochy m	^2 /h 3200 (5300) 3200 (5300) 3600 (6000) 3800 (6300) 4600
Objem nádrže na špinavou/čistou vodu, B 150 (B 200)	I	150 (200)	150 (200)	150 (200)	150 (200)	150 (200)
Objem nádrže na hrubé nečistoty I 7 - 9 --
Objem nádrže na prací prostřecek (volitelná dávka)	I	5	5	5	5	5
Dávkování čistícího prostředku	%	0...3	0...3	0...3	0...3	0...3
Dávkování vody l/min 0...7 0...7 0...7 0...7
Plošné zatížení (s řidičem a plnou nádrží na čistou vodu)
Plošné stlačení, přední kolo, B 150 (B 200)	N/mm ^2	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)
Plošné stlačení, zadní kolo, B 150 (B 200)	N/mm ^2	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)
Plošné zatížení (hmotnost / parkovací plocha) (Adv) B 150 / B 200	kg/m ^2	599 (612) / 567 /--)	599 (612) / 567 /--)	599 (612) / 567 /--)	599 (612) / 567 /--)	599 (612) / 567 /--)
Plošné stlačení, přední kolo, B 150 low wheel pressure	N/mm ^2	0,172	0,172	0,172	0,172	0,172
Plošné stlačení, zadní kolo, B 150 low wheel pressure vlevo / vpravo	N/mm ^2	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228
Hmotnost
Délka, B 150 (B 200)	mm	1690 (1940)	1690 (1940)	1690 (1940)	1690 (1940)	1690 (1940)
Šříka bez sací lišty, B 150 (B 200)	mm	810 (850)	810 (850)	910 (910)	980 (980)	1110
Výška	mm	1390	1390	1390	1390	1390
Výška s ochrannou střechou (volitelné příslušenství)	mm	2060	2060	2060	2060	2060
Pracovní šířka	mm	750	750	850	900	1100
Pracovní šířka s boční kartáčovací plošinou	mm	-	-	950	1000	-
Pracovní šířka s postranními kartáči	mm	1080	1080	1080	1080	1080
Rozměry balení dxšxv B 150 (B 200)	mm	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x 1120x1700(2040x1120x1800)
Pneumatiky
Přední kolo, šířka (low wheel pressure)	mm	90 (235)	90 (235)	90 (235)	90 (235)	90 (235)
Přední kolo, průměr (low wheel pressure)	mm	265 (290)	265 (290)	265 (290)	265 (290)	265 (290)
Zadní kolo, šířka (low wheel pressure)	mm	75 (125)	75 (125)	75 (125)	75 (125)	75 (125)
Zadní kolo, průměr (low wheel pressure)	mm	350 (350)	350 (350)	350 (350)	350 (350)	350 (350)
Hmotnost
Přípustná celková hmotnost B 150 (B 200)	kg	957 (994)	957 (994)	957 (994)	957 (994)	957 (994)
Vlastní hmotnost (přepravní hmotnost), B 150 (B 200)	kg	727 (699)	727 (699)	727 (699)	727 (699)	727 (699)
Přítlacná síla kartáče, max.	N (kg)	765 (78)	641 (65)	844 (86)	778 (79)	925 (94)
Kontaktní tlak kartáče, max.	N/m ^2 (g/cm ^2 )	27300 (280) 3700 (40) 26400 (270) 2800 (30) 2400 (25)
Výkonnostní údaje přístroje
Jmenovité napětí	V	36	36	36	36	36
Kapacita baterilí	Ah (5 h)	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285
Střední příkon (Adv)	W	2300 (3200)	2200 (3100)	2600 (3500)	2400 (3300)	2500
Střední příkon s boční kartáčovací plošinou (Adv)	W	2400 (3300)	2300 (3200)	2700 (3600)	2500 (3400)	2600
Výkon pojezdového motoru (Adv)	W	600 (1400)	600 (1400)	600 (1400)	600 (1400)	600
Výkon sací turbíny	W	750	750	750	750	750
Výkon pohonu kartáče	W	2 x 600	2 x 600	2 x 750	2 x 600	2 x 600
Krytí		IPX3	IPX3	IPX3	IPX3	IPX3
Vysávání
Sací výkon, množství vzduchu	l/s	27,3	27,3	27,3	27,3	27,3
Podtlak (max.)	kPa (mbar)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)
Čistici kartáče
Průměr kartáče	mm	105	410	105	450	550
Délka kartáče	mm	700	-	800	-	-
Otáčky kartáče	1/min	1200	180	1200	180	180
Průměr kartáče boční kartáčovací plošiny	mm	-	-	220	220	-
Rychlost kartáče boční kartáčovací plošiny	1/min	-	-	210	210	-
Interni nabiječka
Jmenovité napětí	V	230	230	230	230	230
Kmitočet	Hz	50-60	50-60	50-60	50-60	50-60
Odběr proudu	A	8	8	8	8	8
Okolní podmínky
Připustný teplotní rozsah	°C	5...40	5...40	5...40	5...40	5...40
Teplota vody max.	°C	50	50	50	50	50
Tlak vody plnicího systému (volitelné příslušenství)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Tlak vody oplachovacího systému nádrže na špinavou vodu (volitelné příslušenství)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Relativní vlhkost vzduchu	%	20...90	20...90	20...90	20...90	20...90
Sklon
Stoupání pracovní oblasti max. (Adv)	%	10 (15)	10 (15)	10 (15)	10 (15)	10 (15)
Zjištěné hodnoty podle EN 60335-2-72
Hodnota vibrací rukou/paží	m/s ^2	<2,5	<2,5	<2,5	<2,5	<2,5
Hodnota vibrací sedadla	m/s ^2	<2,5	<2,5	<2,5	<2,5	<2,5
Nejistota K dB(A) 0,1 0,1 0,1 0,1 0,1
Hladina akustického tlaku L_pA Běžný provoz dB(A) 67 67 67 67 67
Nejistota K_pA	d	B	(	A	)	2
Hladina akustického výkonu L_WA + Nejistota K_WA Běžný provoz	d	B	(	A	)	8

Boční kartáčovací plošina

V	ý	k	o	n		W	-	-	1
Přítlačná síla kartáče, max.			N (kg)	-	-	88 (9)	88 (9)	-
Kontaktní tlak kartáče, max.			N/m^2(g/cm^2)	-	-	2943 (30)	2943 (30)	-

Technické změny vyhrazeny.

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i

v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.

Výrobek: Čistič podlah, stroj s místem pro řidiče

Typ: 1.246-xxx

Příslušné směrnice EU

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Aplikované národní normy

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

H. Jenner

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: [phone]

Fax: [phone]

Bezpečnostné pokyny 177

Starostlivost' a údržba.... 182

Nebezpečenstvo zásahu elektrickým prúdom

lov batérie, existuje riziko poranenia vysokým elektrickým napätim.

Symboly výstražných upozornení

Používajte ochranu očí.

Nebezpečenstvo výbuchu

Oheň, iskry, otvorené svetlo a fajčenie je zakázané.

Nebezpečenstvo poranenia

Prvá pomoc.

Varovné upozornenie

Likvidácia

Batériu nehádžte do kontajnera na odpadky.

Popis prístroja

Prehl'ad prístrojov

Obrázok A

22 Plniaci otvor nádrže na čistú vodu

23Plniaci systém

④0 Zásobník hrubých nečistôt (iba čistiaca hlava R)

④1 Uzáver nádrže na čistú vodu s filtrom na čistú vodu

* voliteiné

Farebné označenie

④ Bezpečnostný spínač

⑤ *Prepínač odklápacích hlavíc na drhnutie/bočných metiel

⑥ Inteligentný klúč

⑦ Displej

③Program Eco Vyčistite podlahu na mokro (so zníženým množstvom vody a zníženými otáčkami kefy) a vysajte znečistenú vodu (so zníženým sacím výkonom).

Vypúšťací otvor nádrže na čistú vodu

Vypúšťací otvor nádrže na znečistenú vodu

* volitelné

Ochranná strieška (volitel'né vybavenie)

1. Vyprázdnite nádrž na znečistenú vodu.
2. Odskrutkujte poistnú skrutku.
3. Nádrž na znečistenú vodu držte pevne a pomaly ju sklopte dozadu.

Sklopenie nádrže na znečistenú vodu dopredu

⚠VÝSTRAHA

Nebezpečenstvo pomliaždenia

Popis	Obj. č.	Objem (m3)*	Prúd vzdu-chu (m3/h)**
Súprava batérií 240 Ah, v boxe, nenáročná na údržbu	4 035 – 987,7	27 10,8
Súprava batérií 180Ah, v boxe, nenáročná na údržbu	4 035 – 988,7	20,25 8,1

Popis	Obj. č.	Objem (m3)*	Prúd vzduchu (m3/h)**
Súprava batérií 240Ah, 6 blokov, bezúdržbová	4.654-306.7	6,975 2,79
Súprava batérií 180Ah, 6 blokov, bezúdržbová	4.654-307.7	5,175 2,07
Súprava batérií 285 Ah AGM	4 654 – 057,7	8,91 3,56
Súprava batérií 170 Ah AGM	4 654 – 061,7	24,75 9,9

* Minimálny objem priestoru na nabíjanie batérie

Pri pripojení batérie dbajte na správne pólovanie.

POZOR

Hibkové vybitie

1. Póly spojte pomocou spojovacích káblov.
2. Mechanicky upevnite dodaný pripojovací kábel na ešte volné póly batérie (+) a (-).
3. Skontrolujte správnu montáž ochranných krytov pólov.
4. Zástrčku batérie na strane prístroja spojte so zástrčkou batérie na strane batérie.
5. Nádrž na znečistenú vodu otočte smerom dopredu a zatvorte.
6. Nastavte typ batérie (pozri kapitolu „Sivý inteligentný klúč“).

POZOR

Neodborné používanie nabíjačky

Nabíjačku použivajte iba v suchých priestoroch s dosta- točným vetraním.

Nebezpečenstvo výbuchu

Batérie nabíjajte iba vo vhodnom priestore. Priestor musi mat' minimálny objem v závislosti od typu batérie a vy-

Nebezpečenstvo výbuchu

Pred nabíjaním batérií nenáročných na údržbu nádrž na znečistenů vodu vyklopte nahor.

Upozornenie

Priemerná doba nabíjania je približne 10-12 hodin.

① Studená zástrčka pre nabíjací kábel

1. Po ukončení nabíjania vytiahnite sieťovú zástrčku nabíjačky zo zásuvky.

2. Sieťový kábel naviňte na hák na kábel.

Externá nabíjačka

POZOR

Prečítajte si návod na obsluhu výrobcu nabijačky a dodržiavajte hlavne bezpečnostné pokyny.

Upozornenie

1. Vyprázdnite nádrž na znečistenú vodu.

2. Bezpečnostný spínač prepnite do polohy „0“.

3. Nádrž na znečistenú vodu sklopte dozadu.

4. Vytiahnite zástrčku batérie na strane prístroja.

5. Zástrčku na batériu na strane prístroja spojte s nabíjačkou.

6. Zásuňte sietovú zástrčku nabíjačky do zásuvky.

7. Nabíjanie vykonajte podľa údajov v návode na obsluhu nabíjačky.

8. Zástrčku batérie na strane prístroja spojte so zástrčkou batérie na strane batérie.

9. Nádrž na znečistenú vodu otočte smerom dopredu. Batérie nenáročné na údržbu (mokré batérie)

ΔNEBEZPEČENSTVO

Poškodené batérie, strata nároku na záruku

Pokyny k prvému nabíjaniu

Upozornenie

Demontáž a montáž batérlí

Nestabilná poloha stroja

Pri demontáži a montáži batérií dbajte na bezpečnú po- lohu stroja.

Upozornenie

1. Bezpečnostný spínač prepnite do polohy „0“

2. Vypustite znečistenú vodu.

3. Nádrž na znečistenú vodu sklopte dozadu.

4. Vytiahnite zástrčku batérie.

5. Kábel odpojte od záporného pólu batérie.

6. Zvyšný kábel odpojte od batéril.

7. Vyberte batérie.

8. Použité batérie zlikvidujte podľa platných ustanovení.

Vybal'ovanie

1. Zastrčte inteligentný kľúč na ovládacom paneli.

2. Bezpečnostný spínač prepnite do polohy „1“.

3. Programový spínač prepnite na prepravnú jazdu.

4. Spínač smeru jazdy nastavte na „dopredu“.

5. Stlačte plynový pedál

6. Prístrojom pomaly zíd'te z palety.

7. Bezpečnostný spínač prepnite do polohy „0“.

Montáž čistiacej hlavy je opísaná v kapitole „Údržbové práce“.

Upozornenie

1. Montáž kief je opísaná v kapitole „Údržbové práce“.

Montáž sacej lišty

V pripade nebezpečenstva prepnite bezpečnostný spinač do polohy „0“.

Nastavenie sedadla vodiča

1. Stlačte páku nastavenia sedadla a sedadlo posuňte do požadovanej polohy.

2. Uvol'nite páku nastavenia sedadla a zaaretujte sedadlo.

Zapnutie prístroja

1. Sadnite si na sedadlo vodiča.

2. Zasuňte inteligentný klúč.

3. Bezpečnostný spínač prepnite do polohy „1“.

4. Otočte programový spínač na požadovanú funkciu.

5. Ak sa na displeji zobrazí niektoré z nižšie uvedených zobrazení, zložte nohu z plynového pedála, prepnite bezpečnostný spínač do polohy „0“ a vykonajte potrebnú údržbovú prácu.

Displej Činnost'
Maintenance Suction Bar	Vyčistite saciu lištu.
Maintenance Brush Head	Skontrolujte opotrebovanie kief a vyčistite ich.
Maintenance Suction Slice	Skontrolujte opotrebovanie a na-stavenie odsávacích stierok.
Maintenance Suction Filter	Vyčistite ochranné sito turbíny.
Maintenance Water Filter	Vyčistite filter na čistú vodu.

1. Uvol'nite plynový pedál.

V zákrutách a na mokrej podlahe jazdite pomaly.

1. Posadte sa.

2. Zasuňte inteligentný klúč.

3. Bezpečnostný spínač nastavte na „1“.

4. Programový spínač prepnite na „Prepravná jazda“.

5. Smer jazdy nastavte pomocou spínača smeru jazdy na ovládacom paneli.

6. Rýchlost' jazdy určte stlačením plynového pedála.

7. Uvoľnite plynový pedál. Prístroj sa zastaví.

1. Otvorte veko nádrže na čistú vodu.

2. Nalejte čistú vodu (maximálne 50 °C) až do 15 mm pod horný okraj nádrže.

Upozornenie

Použivajte len čistiace prostriedky, ktoré sů bezchlórové a neobsahujú rozpůšťadlá, kyselinu sofnů a kyselinu fluorovodíkovů.

1. Čistiaci prostriedok nalejte do nádoby na čistiaci prostriedok.

Upozornenie

1. Programový spínač nastavte na požadovaný čistiaci program.

2. Otáčajte informačným tlačidlom, kým sa nezobrazí požadovaný parameter.

3. Stlačte informačné tlačidlo.

1. Prístroj odstavte na ploche bez spádu

2. Programový spínač otočte do polohy „Vysávanie“.

3. Prístrojom prejdite trošku dopredu.

4. Odčítajte vodováhu.

Obrázok P

① Skrutka

② Matica

③Vodováha

Nerovná podlaha: 5 podložiek nad, 1 podložka pod sacou lištou.

Veřmi hladká podlaha: 1 podložka nad, 5 podložiek pod sacou lištou.

1. Vyskrutkujte maticu.

Obrázok Q

① Matica

② Podložka

1. Medzi saciu lištu a dištančný valček vložte požadovaný počet podložiek.

2. Zvyšné podložky umiestnite nad dištančný valček.

3. Zaskrutkujte maticu a utiahnite ju

4. Postup zopakujte na druhom dištančnom valčeku.

Upozornenie

Oba dištančné valčeky nastavte na rovnaků výšku.

Nastavenie stierok

1. Postrekovaciu dýzu zatvorte tak, že ju otočíte.

2. Programový spínač prepnite na „Prepravná jazda“.

3. Stlačte informačné tlačidlo.

4. Informačné tlačidlo otáčajte, až kým sa na displeji nezobrazí „Tank Rinsing“.

5. Stlačte informačné tlačidlo

6. Informačné tlačidlo otáčajte, až kým sa nezobrazí „ON“.

7. Stlačte informačné tlačidlo.

Čerpadlo na vodu dodáva čistú vodu cez postrekovaciu dýzu.

1. Stlačte spínač odklápacích hlavíc na drhnutie. Odklápacie hlavice na drhnutie sa aktivujú.

2. Na ukončenie práce s odklápacími hlavicami na drhnutie prepnite spínač odklápacích hlavíc na drhnutie do polohy „0“.

Ukončenie prevádzky

Ukončenie čistenia

Vyprázdnenie zásobníka hrubých nečistôt

Nádoba na hrubé nečistoty je k dispozícii iba na čistia- cích hlavách R.

1. Zdvihnite zásobník hrubých nečistôt a vytiahnite ho.
2. Vyprázdnite zásobník hrubých nečistôt.
3. Zásobník hrubých nečistôt vložte spät'.

Vypustenie čistej vody

1. Otvorte uzáver nádrže na čistú vodu.
2. Vypustte čistú vodu.
3. Vyčistite filter.
4. Nasadte uzáver nádrže na čistú vodu.

Sivý inteligentný klúč udeluje dozornému personálu rozšírené oprávnenia a možnosti nastavenia.

1. Zasuňte inteligentný klůč.
2. Otočením informačného tlačidla zvolte požadovanú funkciu.

Prepravná jazda

1. Programový spínač prepnite na „Prepravná jazda“.
2. Stlačte informačné tlačidlo.

Reset počítadla údržby

Počítadlo sa vymaže.

Upozornenie

Zobrazí sa indikátor displeja „Key Manager continue?“.

1. Otáčajte informačné tlačidlo, až kým sa na displeji nezobrazí bod menu „After-Run Time“.
2. Stlačte informačné tlačidlo.
3. Otáčajte informačné tlačidlo, až kým nebude označená požadovaná funkcia.
4. Stlačte informačné tlačidlo.
5. Otáčajte informačným tlačidlom, kým sa nezobrazí požadovaná doba dobehu.
6. Stlačte informačné tlačidlo.

Nastavenie typu batérie

1. Otáčajte informačné tlačidlo, až kým sa na displeji nezobrazí bod menu „Battery Menu“.
2. Stlačte informačné tlačidlo.
3. Otáčajte informačné tlačidlo, až kým nebude označený požadovaný typ batérie.
4. Stlačte informa čné tlačidlo.

Základné nastavenie

1. Otáčajte informačné tlačidlo, až kým sa na displeji nezobrazí bod menu „Language“.
2. Stlačte informačné tlačidlo.
3. Otáčajte informačným tlačidlom, kým nebude označený požadovaný jazyk.
4. Stlačte informačné tlačidlo.

Menu spínačov

1. Otáčajte informačné tlačidlo, až kým sa nezobrazí „Switch Menu“.
2. Stlačte informačné tlačidlo.
3. Otáčajte informačné tlačidlo, až kým sa neoznačí „Work Light“.
4. Stlačte informačné tlačidlo.

Výrobné nastavenie

1. Otáčajte informačné tlačidlo, až kým sa nezobrazí bod menu „Factory Settings“.
2. Stlačte informačné tlačidlo.
3. Otáčajte informačné tlačidlo, až kým sa nezvýrazní „Yes“.
4. Stlačte informačné tlačidlo.

Nastavenie parametrov pre čistlace programy

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Pri preprave dbajte na hmotnost' pristroja.

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Starostlivost' a údržba

⚠NEBEZPEČENSTVO

Nebezpečenstvo zranenia, zásah elektrickým průdom Otočte programový spínač do polohy „OFF“.

Vytiahnite sietovú zástrčku nabíjačky.

- Vypustite a zlikvidujte znečistenů a čistů vodu.

Intervaly údržby

Po každej prevádzke

POZOR

Neodborné čistenie

• Vypustite znečistenú vodu.
- Výpláchnite nádrž na znečistenú vodu.
- Očistite filter na hrubé nečistoty.
- Vyčistite ochranné sito turbíny.
- Iba čistíaca hlava R: Vyberte zásobník hrubých nečistôt a vyprázdníte ho.
- Prístroj očislite vlhkou utierkou namočenou v miernom umývacom lúhu.
- Vyčistite odsávacie stierky, skontrolujte ich opotrebovanie a v prípade potreby ich vymeňte.
- Vyčistite stierky, skontrolujte ich opotrebovanie a v prípade potreby ich vymeňte.
- Vyčistite kefy, skontrolujte ich opotrebovanie a v prípade potreby ich vymeňte.
• Nabite batériu.

- Ak je stav nabitia pod 50 %, batériu nabite kompletne a bez prerušenia.

Bezpečnostná inšpekcia/zmluva o údržđe

①Tahadlo
② Valcový kolík

③ Vodiaca dráha

①Páčka
② Podložka
③Pružinová zástrčka
④ Cap
⑤ Spona

1. Držiak čistiacej hlavy nastavte tak, aby sa otvory v páke a čistiacej hlave zhodovali.

2. Čap zastrčte cez vidlicu a sponu.

3. Na čap navlečte podložku.
4. Čap zaistite pružinovou zástrčkou.
5. Hadicovú spojku na čistiacej hlave pripojte k hadici na prístroji.

Obrázok AB

① Hadicová spojka

②Hadica

Ked' dížka štetín dosiahne 10 mm, vymeňte valcové kefy.

1. Nadvihnite čistiacu hlavu.

2. Vytiahnite rukovät výmeny kief. Obrázok AL

Uistite sa, že valcová kefa je na upínacom třni a nie pod ním.

1. Rukovät výmeny kief otočte smerom nahor a zaare-tujte ju.

2. Zopakujte proces na opačnej strane.

1. Nadvihnite čistiacu hlavu.

2. Pedál výmeny kief stlačte nadol aj napriek citelnému odporu. Obrázok AK

①Pedál výmeny kief

1. Novú kefu podržte pod odklápacími hlavicami na drhnutie, zatlačte nahor a zaaretujte.

② Uzáver nádrže na čistú vodu

1. Vytiahnite filter na čerstvú vodu a vypláchnite čistou vodou.

2. Vložte filter na čistú vodu.

3. Nasad'te uzáver nádrže na čistů vodu. Upozornenie: Dbajte na to, aby prípojka hadice v uzávere nádrže na čistů vodu sa po priskrutkovani nachádzala v najnižšom bode.

Pomoc pri poruchách

ΔNEBEZPEČENSTVO

Pred akýmikolvek prácami na pristroji vytiahnite inteligentný klůč.

Pred akýmikolvek prácami odpojte zástrčku batérie.

1. Vypustite znečistenú vodu.

2. Vypustte zvyšnú čistú vodu.

Upozornenie

Poruchy so zobrazením na displeji

a Programový spínač nastavte na „OFF“.

b Počkajte, kým zhasne čiselný kód na displeji.

d Ak chybu nie je možné odstránit, zavolajte zákaznícky servis s uvedením chybového hlásenia.

b Potvrdte poruchu stlačením informačného tlačidla.

Upozornenie

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

⑨ Mrežica za grubu prljavštinu

⑩* Sustav ispiranja spremnika prljave vode

⑪Poklopac spremnika prljave vode

12Plovak

⑨ Mrežica za grubu prljavštinu

⑩* Sistem za ispiranje rezervoara za prljavu vodu

⑪Poklopac rezervoara za prljavu vodu

⑫Plovak
