NÁVOD K OBSLUZE Vega BX45 HBX450400 HARVIA
TytoPokynykmontaiziapouzitijsouurcenyjak promajitele nebo osobu zodpovednou za provoz sauny, takiproelektrotechnika zodpovedneho za montaztopného tëlesa. Po dokonçeni montáze prédá osoba zodpovidajici za montáz tytoPokyny majiteli sauny nebo osobe, ktera je za jej provoz zodpovedna.Pred pouzitim topného tëlesa si dūkladne prectete navod k pouziti.
Topné t'éleso je urçeno k vytapeni domácich saun na provozni teplotu. Topné t'éleso se nésmi použivat k zádnému jinému učelu.
Blahoprejeme Vam k vaši volběl
Záruka:
Zarucni doba, poskytovan na topna telesa a ovladaci zaizeni pouzivan v saunach a vyuzivanych rodinami, je dva (2) roky.
Zarucni doba, poskytovaná na topná telesa a ovladaci zarizeni použivaná v saunach vyuzivanych hromadnevice obyvateli domu je jeder (1) rok.
Záruka se nevztahuje na závady zpusobene nesprávnou instalaci, nesprávným použivánínebo nesprávnou udrzbou.
Záruka se nevztahuje na závady zpusobené používaním kamenu, ktere nejsou doporucné vyrobcem saunovych kamen.
OBSAH
- POKNY K POUZITI 69
1.1. Skladani topnych kamenu 69
1.1.1.Udrzba 69
1.2.Vyhrivani sauny 69
1.3.Provoz kamen 69
1.3.1.Zapnuti kamen 70
1.3.2. Nastaveni prodlevy (casove zapnuti) 70
1.3.3.Vypnuti kamen 70
1.3.4.Nastaveni teploty 70
1.4.Polevani horkych kamenu vodou. 70
1.5. Pokyny k použití sauny 71
1.6.Upozorneni 71
1.6.1.Vyznam symbolu 71
1.7. Rešeni potiži 71
2.MISTNOST SAUNY 72
2.1. Usporadani saunovaci mistnosti 72
2.1.1.Cernani saunovych sten 72
2.2.Vetrani sauny 72
2.3.Vykon topneho tlesa 72
2.4.Hygiena v saune 72
- POKNY K MONTÁZI 73
3.1.Pred montazi 73
3.2.Pripevnéi topneho telesa na stenu 74
3.3.Zapojeni vodicu 74
3.3.1.Odpor izolace elektrického topného tëlesa....75
3.4.Montazridici jednotkyacidel (BX-E). 75
3.5. Resetovani ochrany proti prehratí 75

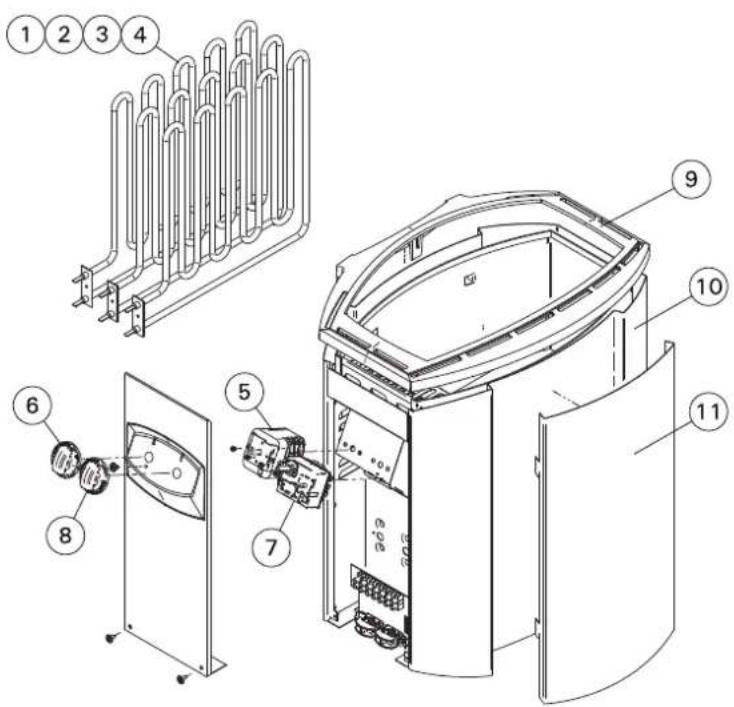

4.NAHRADNI DILY 77
1. KÄYTTÖOHJE 1. BRUKSANVISNING
1.1. Kiuaskivien latominen
1.1. Skládání topnych kamenú
Zpusob poskladani saunovych kamenu značne ovlivnuje funkcnost kamen (obl. 1).
Dulezite informace o saunovych kamenech:
Kameny musi mit prumer 5-10 cm.
Pouziveje touze hranate kameny, ktere jsou urcene pro saunova kamna. Vhodnymi kameny jsou peridotit, olivin-dolerit a olivin.
V kamnech se nesměji použivat lehke, porézní keramické „kameny" ani měkké mastéky, nebot pri ohřivání neabsorbuji dostatečné množstvi tepla.
- Než začnete kameny skládat do kamen, smyjte z nich prach.
Nepoustéje zvysky.
- Nevtlačujte je mezi topná tělesa.
Kameny neskladeje prilis natesno,aby mezi nimimohl proudit vzduch.
- Skládejte je tak, aby ležely na sobě a nezatežovaly topná tělesa.
- Neklad'te je na vysokou hromadu.
- Mezi kameny ani do jejich blizkosti nekladte predmety, které by branily volnému pruchodu vzduchu, anebo by ménily smer jeho proudeni.
1.1.1. Udrzba
V dusledku velkych zmen teplot se kameny casem rozpadaji. Pouzivate-li saunu casto, nejmene Jednou za rok, anebo radeji casteki, kameny preskladejte. Pritom z podlozyk pod kameny odstrahte opadané kaminky a popraskane kameny vymene za nové. Kamna si tak zachovaji optimálni vyhrevnost a nebudou se prehrivat.
1.2.Vyhrivani sauny
Pri prvním zapnuti topného tělesa vydáva topné těleso i kameny pach. Saunu je proto nutné dúkladné vyvetrat.
Ucelem topneho telesa je zvysit teplotu sauny atopnych kamenu na pozadovanou provozni teplotu. Pri vykonu topneho telesa odpovidajiciho velikosti sauny netrva vyhrati radne tepelniz izolované sauny na pozadovanou teplotu dele nezhodinu (2.3.).Topne kameny se obvykle ohrivaji na pozadovanou provozni teplotu pribliznve stejnou dobu jakoa sauna.Vhodnateploty v saunje +65^ a +80^.
1.3.Provoz kamen
Pred tim, než topné těleso zapnete, se prěsvěděcte, ze na něm ani v jeho blízkosti nejsou zádné prědměty. 1.6.
- Modely kamen BX45, BX60, BX80 a BX90 jsou vybavené casovacem a termostatem. Casovac sloužík nastaveni doby provozu kamen, termostatem se udržujie požadovaná tepota.
- Modely kamen BX45E, BX60E, BX80E a BX90E mají samostatnou rédici jegnotku. Seznamte se s námodem k ovládání vaseho modelu.

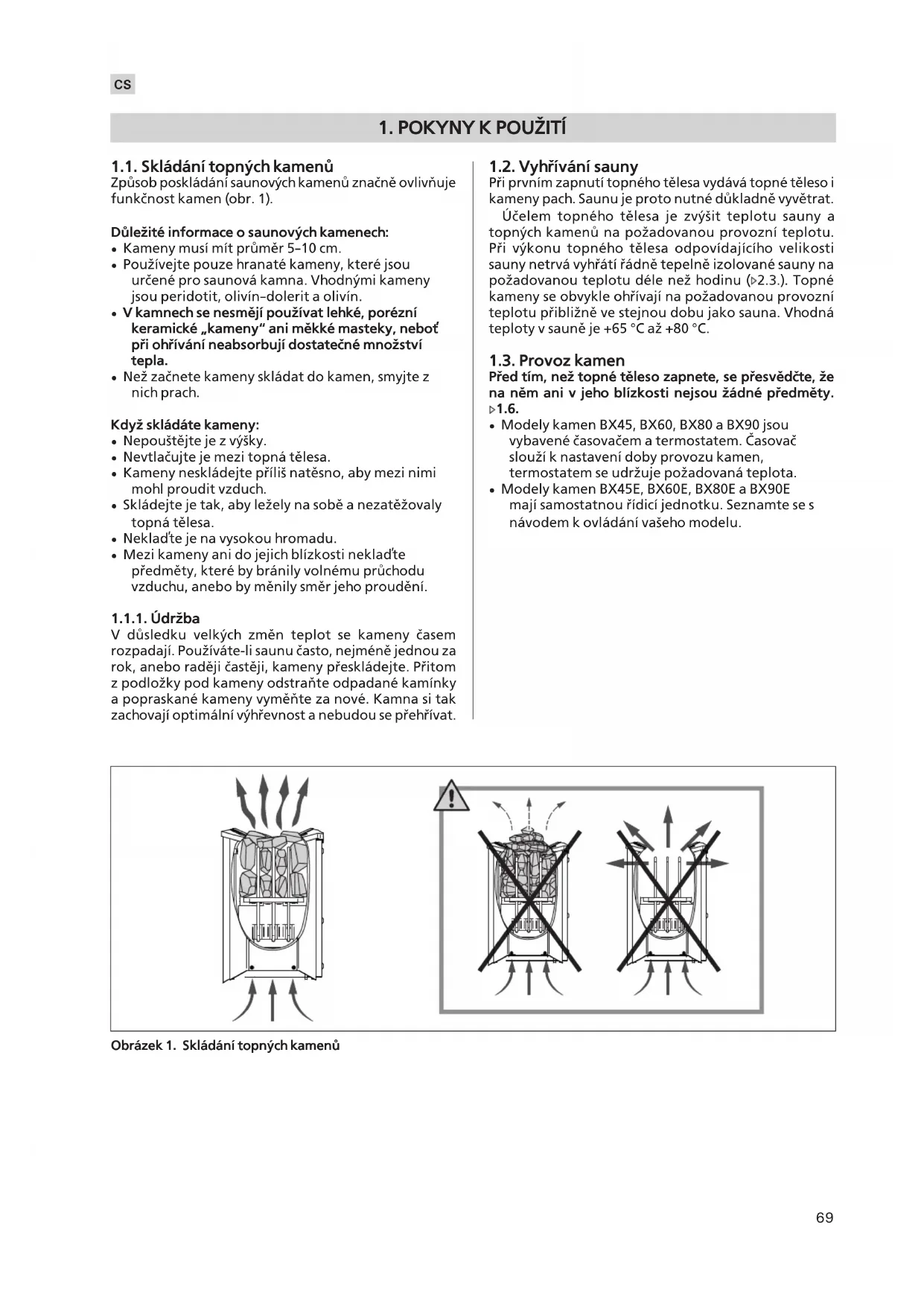

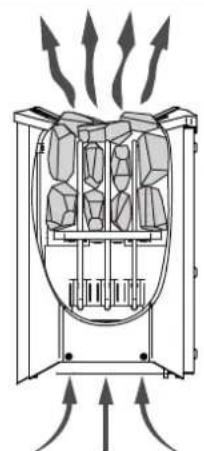

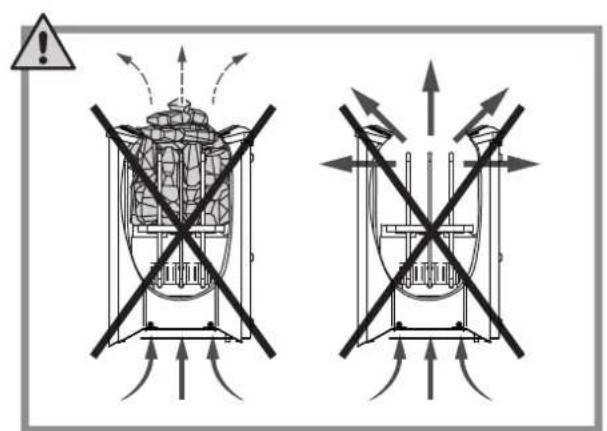

Obrázek 1. Skladání topnych kamenú
1.3.1. Zapnuti kamen

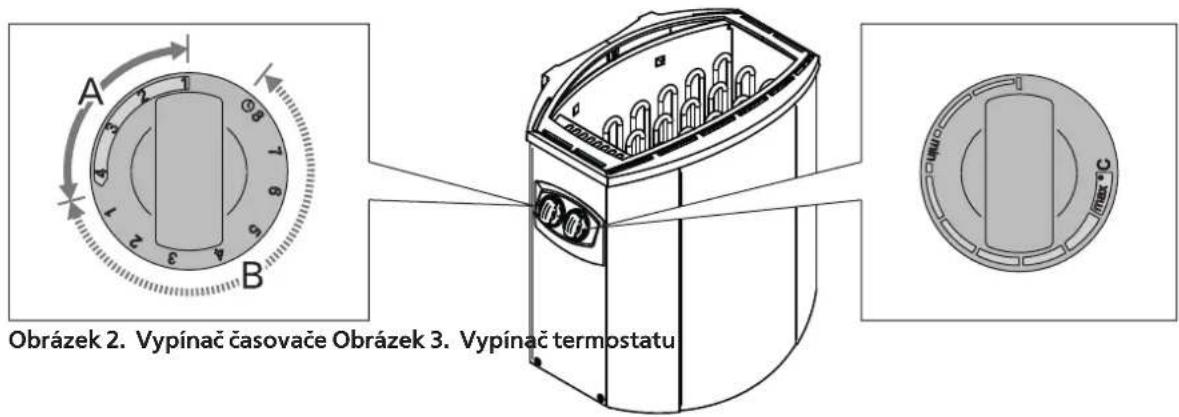

Vypinačcasovace otoctede polohy „on" (cást A na obr. 2, 0-4 hodiny). Kamna ihned začnou topit.
1.3.2. Nastavení prodlevy (časové zapnuti)
Vypinac casovace otocte do polohy "pre-setting" (cAst B na obr. 2, 0-8 hodin). Kamna začnou topit, až casovac otoči vypinac zpet do polohy "on". Poté se kamna na zhruba 4
hodiny zapnou.
Priklad: Chcete si udelat trihodinovou prochazku a pak se chcete saunovat. Vypinačcasovač otočte do polohy „pre-setting" na cislo 2.
Spustí se casovac a po dvou hodinach se kamna zapnou. Sauna se vyhreje asi za hodinu, takze po návratu z trihodinove procházky se mužete hned začit saunovat.
1.3.3.Vypnuti kamen
Kamna se vypnou, ažcasovačpretočí vypinač na nulu. Chcete-li kamna vypnout driv, vypinač muzete kdykoli pretočit na nulu sami.
Po skončeni saunováni je nutné vypínač vypnout. Doporučujeme vsak obcas nechat kamna po urcitou dobu zapnutá, aby se vysusily d'revené současti sauny.
UPOZORNEN! Po pretocen i vypinae na nulu vzdy zkontrolujte, zdaje vypinac skutecné vypnuty a kamna netopi.
1.3.4. Nastavení teploty
Termostatem (obr. 3) se v sauné udruje pozadovaná teplota. Vyzkousejte, jaká teplota vám nejlépe vyhovuje.
Optimalni teplotu vyzkousejte tak, ze termostat nestavite na nejvyssi hodnotu. Zaene-li vam byt v saune priliis horko, trochu pootocte vypinacem termostatu zpet. K dosazeni priemneho pocitu v oblasti vysokych teplot vetsinou staci malyrozdil.
1.4. Polévání horkych kamenúvodou
Vzduch v sauné se s narustajíc teplotou stavá suchým. Proto je nutné topné kameny polevatvodou,aby zústa la v sauné pozadovaná uroven vlhkosti vduchu.Teplo a pára učinkují na kaźdeho jinak.Musite si sami vyzkoušet, jaká vlhost a teplota vám nejlépe vyhovuje.
Objem naběračky by nemel prekROCit 0,2 litru. Pri polévání kamenú nepoužívejte vice vody nel' 0,2 l, protoze pri větsím množství vody hroží, ze se vypař pouze jejíást a zbytek muže jako vařić voda opařit uživatele sauny. Kameny nikdy nepolevejte,Pokud jsou v blizkosti topného telesa lidé,nebot by je vznikajici pára mohla opařit.
Voda použivaná k polevání kamenu musi splnovat požadavky na cistou vodu pro domacnost (tabulka 1). Je mozné použivat pouze parlémy urcené ysvlovné pro pouziti v sauné. Dodrzujte pokyny uvedené na obalu.
Tabulka 1. Požadavky na kvalitu vody
| Vlastnost vody Účinek Doporučeni | ||
| Necistoty Zbarvení, chuf, usazeniny < 12 mg/l | ||
| Železità voda Zbarvení, zápach, chuf, usazeniny < 0,2 mg/l | ||
| Tvrdost:nejdūležitějšimi složkami jsou mangan (Mn) a vapenec, resp. vaplík (Ca) | Usazeniny Mn: < 0,05 mg/l | Ca: < 100 mg/l |
| Chlorovaná voda Škodí zdraví Nesmí se používat | ||
| Móřáká voda Rychlá koroze Nesmí se používat |
CS
1.5. Pokyny k použití sauny
Zacnete osobni hygienou, napriklad sprchou.
V sauné zustante tak dlouho, jak je Vam to prijemné.
Zapomeente na vsechny své problémy a uvolněte se.
- Neruste ostatni uživatele sauny hlasitým hovorem.
- Neobtežujte ostatni uzivatele sauny nadmernym polévanim kamenu.
- Ochlazujte svou pokožku podle potřeby.
- Pokud vám to zdraví dovolí, muzete si zaplavat,Pokud je k dispozici bazén. Po použití sauny se dūkladné umyjte.
- Chvili odpočívejte a počkejte, než se vaš tep vrátí do normániho stavu, pak se teprve oblékněte. Dejte si Čerstvous vodu nebo jíný nealkoholický napoj, abyste vyrovnali obsah tekutin v těle.
1.6. Upozorněni
- Dlouhodoby pobyvt v horké sauné zpusobujenarust tlesne teploty,coz muze byt zdravotne nebezpecné.
Dodržujte bezpečnou vzdálenost od horkého topného tělesa. Kameny a vnějsi povrch topného tělesa mohou zpúsobovat popáleny.
Nepolévejte kameny nadmernym množstvim vody. Odpařujíci se voda je horká.
V sauné nenechávejte o samoté osoby nizkého věku, tělesné postižéné ani nemocné. - Poradte se svym lékarém o pripadnych zdravotnich omezenich pouziti sauny.
- Rodice musi dbat na to, aby se jejich deti nepriblizovaly k topnemu tlesu.
- Poradte se se svym dětským lékarém ohledné saunováni malych detí, s ohledem na -vek; -teplotu v saune; -dobu strávenou v saune.
V sauné se pohybjte velice opatrne, protoze podlaha muze byt kluzka. - Do sauny nikdy nechod'te po požiti alkoholu, léčiv nebo drog.
Ve vytopené sauné nikdy nespête!
Mórsky vzduch a vlhké podnebi muze zpúsobit korozki kovovych povrchu topného telesa. - Nenechávejte v sauné Schnout odévy, protoze to muže zpʊsobit vznik požáru. Nadměrná vlhkost vzduchu muže zpʊsobit poskození elektröinstalaci.
1.6.1. Význam symbolů.
Čtěte námov k použití.
Nezakryvat.
1.7. Resení potízí
Upozornénil Veskeré servisni operace musi provádet pouřená osoba.
Kamna netopi.
Zkontrolujte, zda jsou v poradku pojistky.
Zkontrolujte kontakty privodniho kabelu (33.).
- Casovač vypinacé otočte do polohy „on“ (1:3.1.).
- Pootocte termostatem k vyssi hodnote (13.4.).
Zkontrolujte, zda není vadná ochra prěhřát. Casovac funguje, ale kamna netopí. (3.5.)
Sauna se vytapi pomalu. Kdyz na kameny nalijete vodu, rychle se ochladi.
Zkontrolujte, zda jsou v poradku pojistky.
Zkontrolujte, jestli hreji vsechna topné privky.
- Pootočte termostatem k vyssi hodnotě (13.4.).
Zkontrolujte vystup tepla z kamen. (23.).
Zkontrolujte saunové kameny (11.).Jsou-li naskládány prilis natésno, jsou-li znečistěné nebo jsou nevhodného typu, mohou branit pruchodu vzduchu kamny, což muže snizit jejich učinnost.
Zkontrolujte, zda je správné nastavené větrání v sauné. (2.2.).
Sauna se vytopi rychle, avsak malo se ohrivaji kameny. Kdyz na ne striknete vodu, neodpari se, nybrz kameny jen protece.
Zkontrolujte, zda vzduch na yystupu z kamen neni prehraty (2.3.).
Zkontrolujte, zda je spravné nastavené vetráníva sune. (2.2.).
Sauna je vytopená nerovnomérné.
Zkontrolujte, zda je topné těleso nainstalované ve správné výšce. Optimální výška pro umistěné topidla je 100 mm nad podlahou. Nejvyš může být topné těleso umistěné 200 mm nad podlahou. (3.2.)
Panel nebo jiný material基础知识 kamen rychlečerná.
Zkontrolujte, zda je dodrzena predepsaná vzdálenost (3.1.).
Zkontrolujte saunové kameny (11.).Jsou-li naskládány prilis natésno, jsou-li znečistěné nebo jsou nevhodného typu, mohou branit pruchodu vzduchu kamny a mohou se prehrivat okolní predměty.
Viz rovnéž odst. 2.1.1.
Z kamen jde zápach.
Viz odst. 1.2.
Horkem z kamen se mohou zvyraznit pachy pritomné ve vzduchu, které pri normalni teploté nejsou citit anejdou z kamen. Muze se napriklad odpařovat barva, lepidlo, olej apod.
Kamna jsou hlučná
BX: Casovač je Mechanický a funguje-li normalné, tíka. Pokud tiká i pri vypnutych kamnech, zkontrolujte, zda je správně zapojeny.
- Obcas muze byt slyset, jak praskají zahráté kameny
Zvuky muze zpusobovat i tepelná roztažnostmaterialu pri zahrivani.
2. MISTNOST SAUNY
2.1. Uspořádoní saunovací mistrnosti

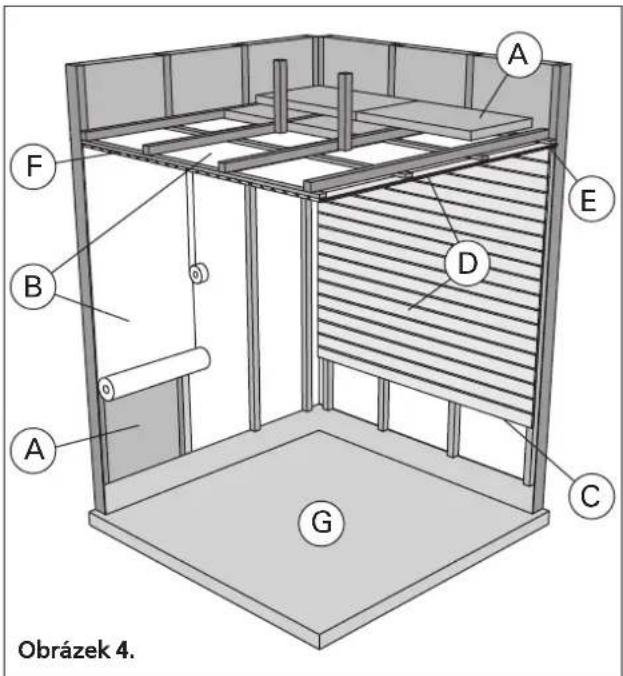

A. Izolačni vlna, tloustka 50-100 mm. Sauna musi byt pečívice zaizolovaná, aby kamna nemusela bežet na príliš vytoký vykon.
B. Ochrana proti vlhkosti, napr. hlinikovy papir. Pripevnete jej hlinikovou paskou, lesklou stranou dovnitr.
C. Odvetravaci prostor cca 10 mm mezi ochranou proti vlhkosti a panelem (doporuceno).
D. Lehky sloupek panelu, tloustka 12-16 mm. Než začnete s montáží panelu, zkontrolujte privody ke kamnám a výztuhy lavic.
E. Odvetravaci prostor cca 3 mm mezi stenou a stropnim panelem.
F. Vyska sauny byva obvkykle zhruba 2100-2300 mm. Minimalni ytska zavisi na kamnech (viz tab. 2). Prostor mezi horni lavici a stropem by nemel byt vetsi nez 1200 mm.
G. Podlaha by mela-byt z keramickych dlazdic yvsparovanych riddkou cementovou maltou. Uslechtilejsi materiallyy by se mohly znecistit anebo poskodit ulomky ze saunovych kamenu a necistotami obsa-zenymi v saunove vode.
UPOZORNENl Izolaci protipozarni prepazy konzultujte s bezpecnostrnim technikem. Odtah od kamen nesmi byt zaizolovanyl
UPOZORNEN! Lehka ochranná izolace primo na stěne nebo na stropé muže byt z hlediska zahorení bezpečná.
2.1.1. Cernání saunovych stěn
Povrch drevenych sten v saune obvykle casem zernáva. Tento proces se muze urychlit:
slunecnim svetlem
- teplem z kamen
- ochrannymi prostředky nanesenými na stenu (tyto prostředky nebývaji odolné proti vyssím teplotám)
jemnymi prachovymi zrny ve vzduchu, ktere se oddrolujze saunovych kamenu.
2.2.Vetrání sauny

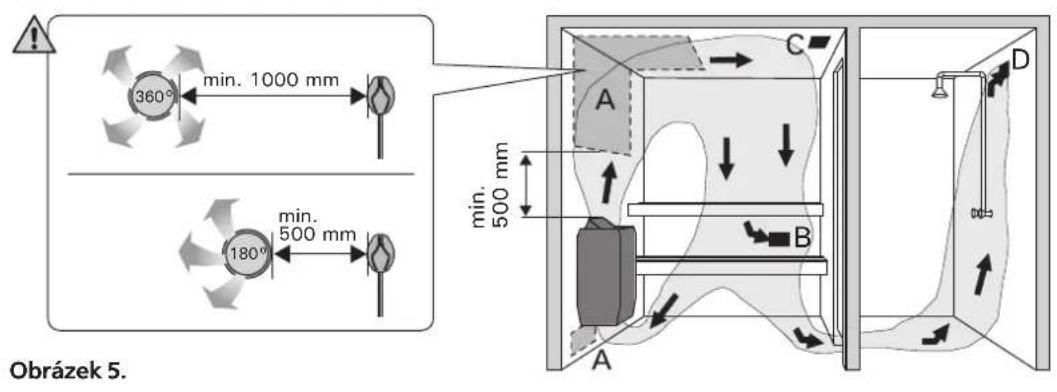

Vzduch v sauné by se mél yvménit sestkrat za hodinu. Ruzné zpúsoby vetrání jsouznazornéne na obr. 5.
A. Umisteni privodu vzduchu. Ma-li sauna mechanicky odtah vzduchu, umistete privod vzduchu nad kamna. Vetră-li sejen pruvanem, privod umistete vedle kamen nebo pod ně. Vetraci potrubí musi mit prümér alespoń 50-100 mm. BX-E: Privod vzduchu nesmi byt umisteni tak, aby privadén yzduch ochlazoval teplotniCIDlo (viz poukyny pro montáz teplotnho CIDla v navodu k instalaci ridici Jednotky)!
B. Odtah vzduchu. Vystupni vetrak umistete tses nad podlahu co nejdale od kamen. Prumer odvetravaciho potrubi musi byt dvojnasobkem prumru privodnio potrubi.
C. Volitelny vysouseci vetrak (behem vytapeni a saunovani je uzavreny). Saunu lze vysouset i tak, ze po saunovani nechame otevrenedve od sauny.
D. Je-li odtah vzduchu ve sprse, mezera pode dvermi sauny musi byt nejmene 100 mm. Odtah musi byt vybaveny mechanickym vetrakem.
2.3.Vykon topného t'élesa
Pokud jsou steny a strop sauny oblozeny panely, a tepelná izolace zabrañujíc uniku tepla do sten je dostatečná, stanovuje se potrebný vykon topného telesa podle vinitrniho objemu mistrnosti sauny. Jsu-li steny nezaizolované (cihly, skleněny block, skleněna tabule, beton, tvárnice apod.), zvyšuji se nároky na topné vykon. Na kázdy Čtvereční metr nezaizolované steny je nutno pripecist 1,2 ml prostoru v sauné. Ma-li sauna například s prostorem 10 ml skleněné dveře, požadavek na vystup topného vzduchu odpopVIDA prostoru 12 ml. Jsu-li steny sauny z kulatiny, objem sauny je nutno vynásobit koeficientem 1,5. Vystupní vykon kamen je uvedeny v tabulce 2.
2.4. Hygiena v sauné
Aby se lavice neznecištovaly potem, osoby v sauné by mely sedét na ručniku.
Nejmenejednou zaest mesicu by se mely lavice, steny a podlaha v sauné dukladne vydrhnout kartacem adezinfekcnim prostredkem.
Pracha spinu z kamen vytirejte mokrym hadrem. Spina, ktera ulpi v kamnech, vmyjte 10% roztokem kyseliny citronove a povrch pak oplachnete.
3. POKNY K MONTÁZI
3.1.Pred montází
Pred montázi topného têlesa si prostudujte námod a zkontrolujte nasledujici body:
- Odpovída vykon topného tělesa velikosti sauny?
Dodžujte udaje o objemech uvedené v tabulce 2. -
Je dostupny zdroj napajeni vchodny pro dané topné teleso?
-
Minimálni bezpečné vzdálenosti pro montáz topidla jsou uvedeny na obr. 6 a v tabulce 2.

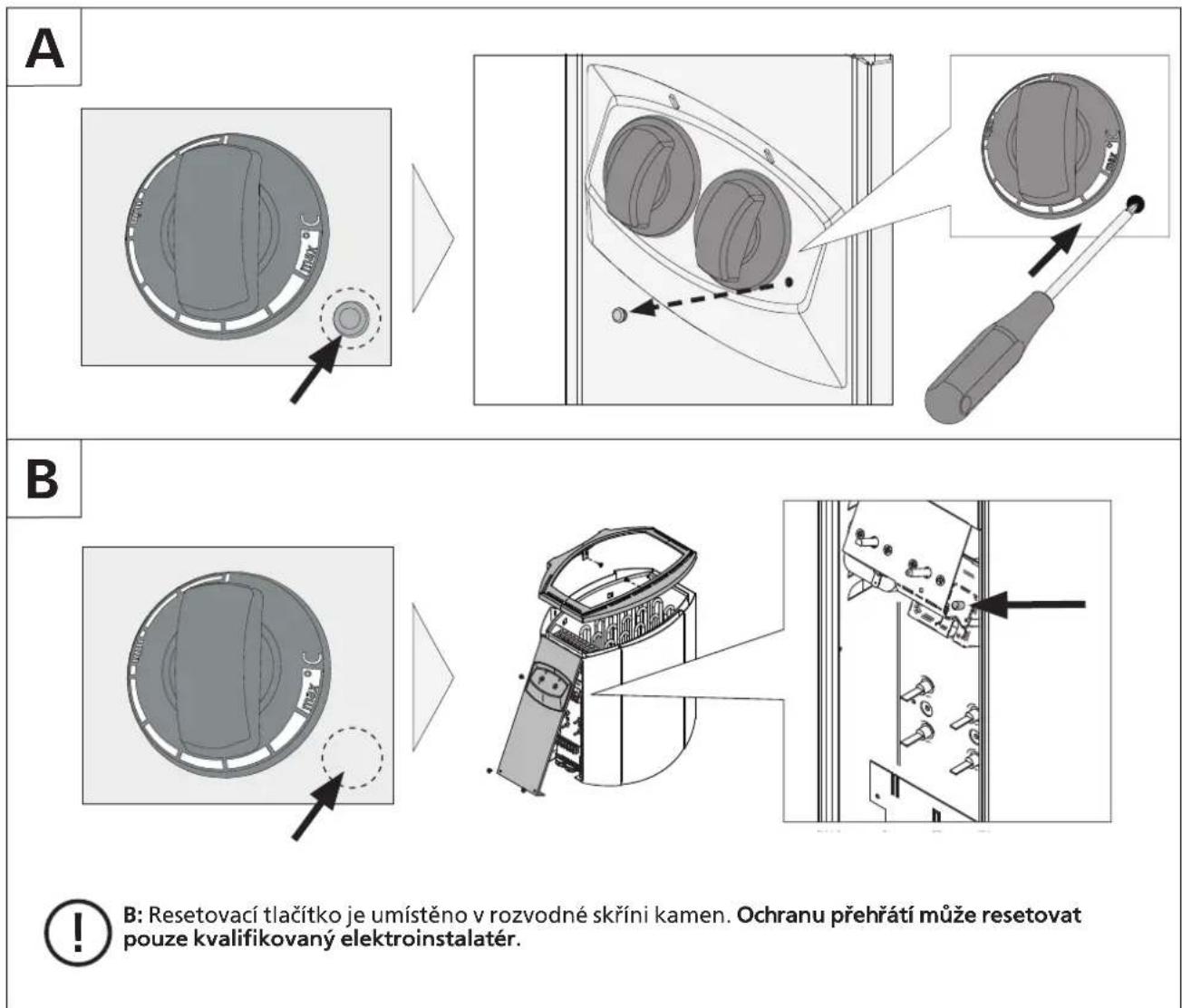

- Resetovani ochrany protiprehratii
Je bezpodminecne nutne, aby instalace byla provedena v souladu s temito hodnotami. Jakakoli nedbalost muze mit za nasledek nebezpeci vzniku pozaru. V potirne muze byt nainstalovano pouze jeginé topidlo.
Tabulka 2. Podrobnosti montal'topného telesa BX/BX-E
| Topné têleso Model a rozměry | Výkon | Mistnost sauny Zapojeni | vodiču | K termostatu (BX-E) | ||||
| Objem Výška | 400 V 3N~ 230 V 1N- Napájeci kabel Pojistka Napájeci kabel Pojistka | |||||||
| Śrīka • BX 500 mm • BX-E 470 mm Hloubka 340 mm Výška 510 mm Hmotnost 11 kg Množstvi topnych kamenú max. 25 kg kW | 2.3. min. m³ | Viz obr. 8. Hodnoty platí pouze pro prívodní kabel. A | mm² | |||||
| BX45/BX45E | 4,5 | 3 | 6 | 1900 | 5 x 1,5 | 3 x 10 | 3 x 2,5 | 1 x 20 |
| BX60/BX60E | 6,0 | 5 | 8 | 1900 | 5 x 1,5 | 3 x 10 | 3 x 2,5 | 1 x 35 |
| BX80/BX80E | 8,0 | 7 | 12 | 1900 | 5 x 2,5 | 3 x 16 | 3 x 6 | 1 x 35 |
| BX90/BX90E | 9,0 | 8 | 14 | 1900 | 5 x 2,5 | 3 x 16 | 3 x 10 | 1 x 50 |
Obrázek 6. Bezpečné vzdálenosti pro topné těleso
| A min. od boku ke stěné nebo horní lavici | B min. | C min. od Čelní stěné k horní lavici nebo měži | |
| BX45/BX45E | 35 | 20 35 | |
| BX60/BX60E | 50 | 30 50 | |
| BX80/BX80E | 100 | 30 80 | |
| BX90/BX90E | 120 | 40 100 |
CS

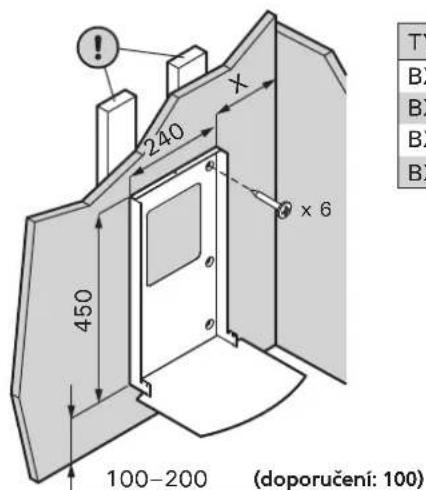

3.2. Připevně topného tělesa na stěnu
Viz obr. 7.

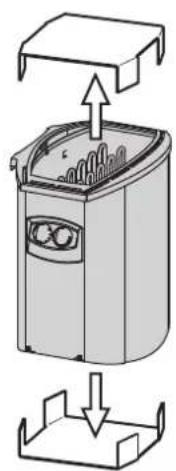

- Odstraţe oba dva papirove kryty predd instalaci.

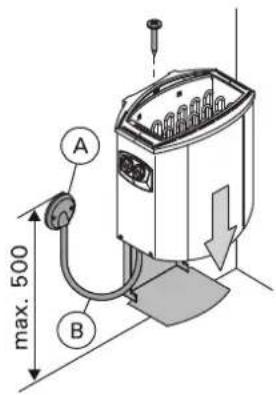

- Pripevnéte na stenu drzak topneho telesa pomoci prilozenych sroubu. POZNÁMKA! Za oblozenim steny v miste montáze topného telesa musi byt nosna deska, aby se srouby drzaku sroubovaly do silnejsiho podkladu, než je samotné oblození. Pokud za oblozenim steny nosna deska není, lze ji pripevnit i na oblození.
- Kdyz zavirate kryt rozvodne skrine, zkontrolujte, zda radne dolhejeho horni okraj. Pokud by tam zustala skvirka, do rozvodne skrine by se mohla dostat voda.
- U topného têlesa namontovaného na stěne si mužeme zvolit, zda bude ovládání na pravé nebo na levé strane.

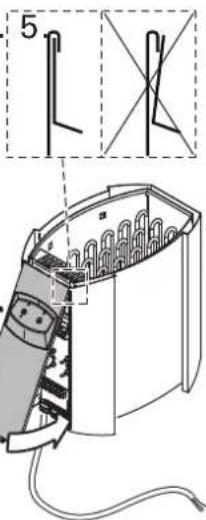

- Ulozte topné t'éleso na držák na stěné tak, aby nosné týče zapadly do otvorů v dolní cásti topného t'élesa. Upevněte horní cást topného t'élesa k držáku pomoci upinací svorky.

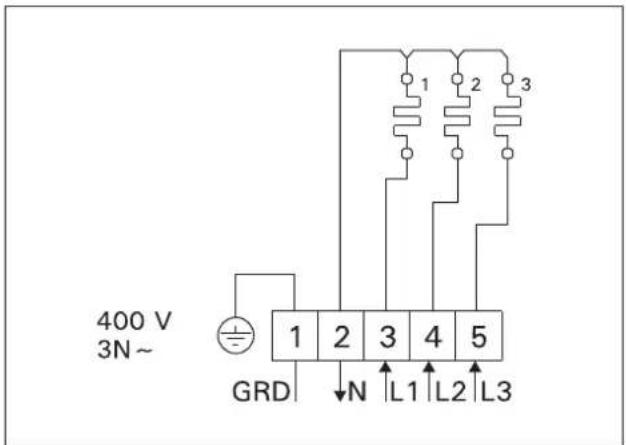

3.3. Zapojení vodiců
Topné t'éloso smí k Rozvodné siti pripojit pouze oprávněny, zpúsobíy elektrotechnik v souladu s platnymi narīzeními.
Topne teleso se priopojuje polotuhym kabelem k Rozvodne krabici na stene sauny (obr. 7: A). Rozvodna krabice musi byt odolna proti potrisneni a jej maximni vyska nad podlahou nesmi prekrocit 500 mm.
Napajeci kabel (obr. 7: B) musi byt pryli krytymi typ H07RN-F nebo jemu opovidajici. POZNAMKA! Vzhledem ke kirehnuti v dusledku vysokych teplot se nesmi pouzivat kabely izolované PVC.
- Pokud jsou napajeci kabely a vodice vyse nez 100 mm nad urovn podlahy sauny, umistene v sauné nebo ve stenach, museji byt v provozu odolné proti teplotám 170°C (napr. SSJ). Veskerá elektrická zařizení montovaná vyse nez 1000 mm nad urovn podlahy sauny musi byt schvalena propoužití pri teploté 125°C (označeni T125).
BX: Kromé napáciho konektoru je rédici Jednotka vybavená dalím konektorem (P), který slouží k ovládání topidla, viz obr. Ovládaci kabel je veden prímo do pripojovác krabice topidla a odtud do koncového bloku topidla gumovým kabelem stejné tloušky, jako má pripojovác kabel.
1.
2.
| TYPE X min. | |
| BX45/BX45E 1 | 45 |
| BX60/BX60E 1 | 60 |
| BX80/BX80E 2 | 10 |
| BX90/BX90E 2 | 20 |
3.
A. Rozbočováč
B. Napajeci kabel
Obrazek 7. Pripevné topidla na stene
CS
3.3.1. Odpor izolace elektrického topného tëlesa
Pří závěrečné kontrole elektröinstalaci muže dojít ke zjištěni „uniku" pri měřeni odporu izolace topného tělesa. Dúvodem je absorpce vlhkosti ze vzduchu izolacním materiaLEM topného tělesa (skladováni, preprava). Po několikerém použiti topného tělesa se vlhkost z odporů vypaři.
Nepripojte napajeni topneho telesa prs proudovy chranic!
3.4. Montáz rédici jednotky aCIDel (BX-E)
Současti dodávy rédici Jednotky jsou podrobné poukyn k jeji montázi na stenu. Teplotné cidlo musí byt umistěné na stěné potíny ve stredové osé topidla 100 mm pod stropem. Obr. 6.
Privod vzduchu nesmi byt umisteny tak,aby privadeny vzduch ochlazoval teplotni cidlo. Obr. 5.
3.5. Resetováni ochrany proti prěhátí
Pokud teplova v sauné nebezpečné stoupne, ochrana proti prehráti trvale odpoji privod elektriny ke kamnúm. Ochranu lze resetovat, az kamna vychladnou. Než budete ochranu resetovat, je nutné nalezt pricinu, proć sepnula.
- Nejsou kameny Rozdrolené nebo natěsnané prilis na sebe?
- Nezapinali jste kamna po dlouhé dobre, kdy jste je nepouzivali?
- Neni odstraněné Čidlo termostatu, nebo neni vadné?
- Neutrpělo topidlo nějaký náraz nebo otrés?
Ochrana proti prehrati se také muze vypnout pri teplotach pod -5^ / 23^ (skladovani, preprava, prostredi). Pred instalaci umistete zařizeni do teplého prostredi. Ochranu proti prehrati je možné resetovat,Pokud je teplota zařazenji prbl. 18^ / 64^. Pred pouzitim zařazenji je nutné ochranu proti prehrati resetovat.
BX-E
Viz námod k instalaci fidici Jednotky.
BX
Obrazek 8

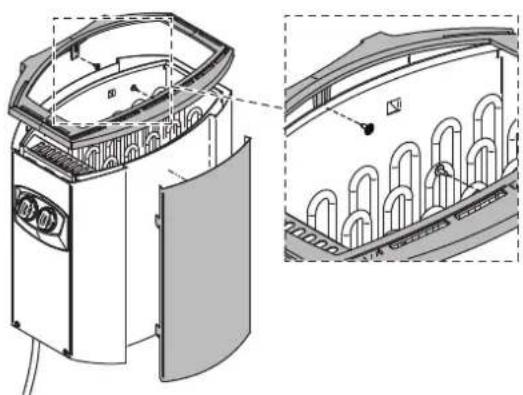

Obrázek 8. Resetovaci tlačitko ochrany prehrátí
CS

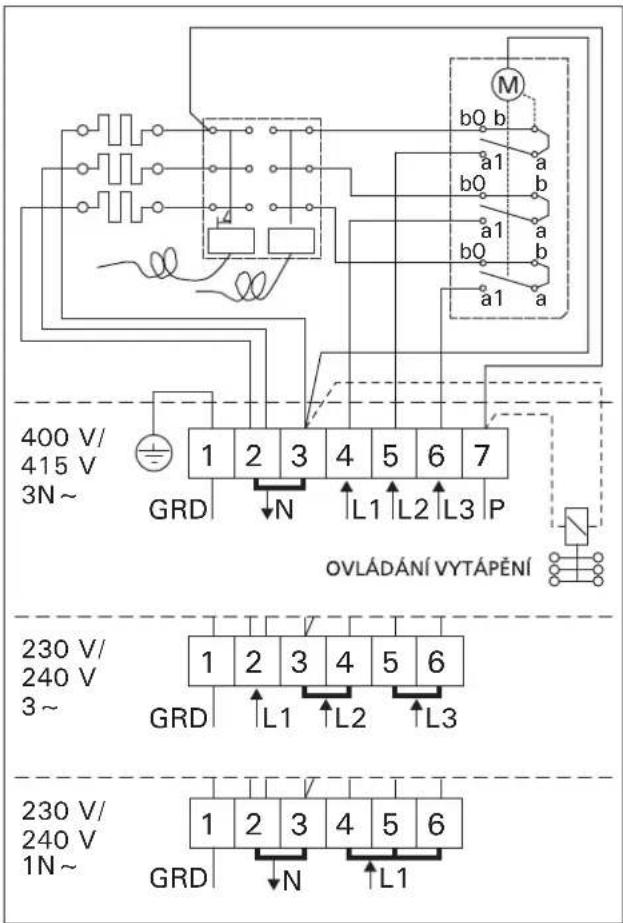

Obrázek 9. Zapojeni topného tělesa BX

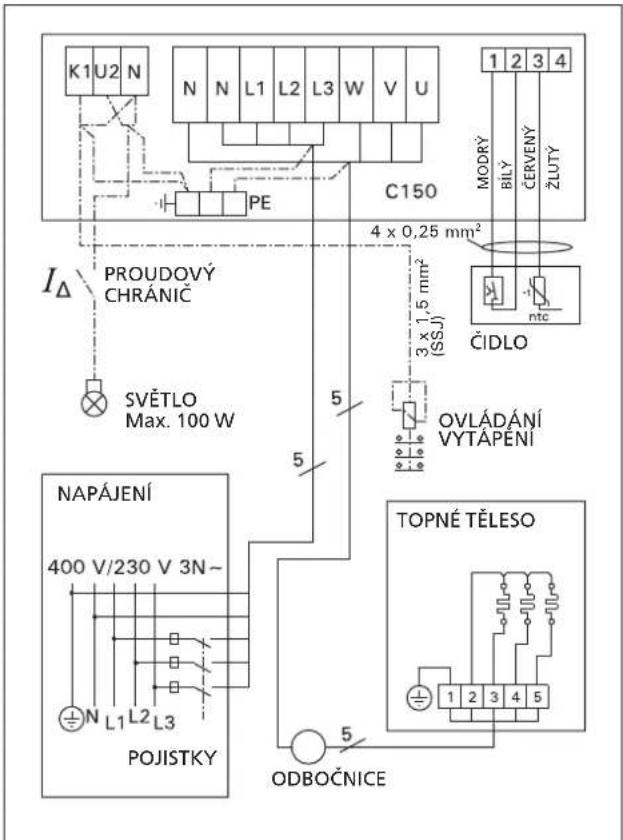

Obrázek 11a. Pripojeni fidici Jednotky C150 a topidla BX-E k trífázovému napájeni
Obrázek 10. Zapojeni topného tělesa BX-E

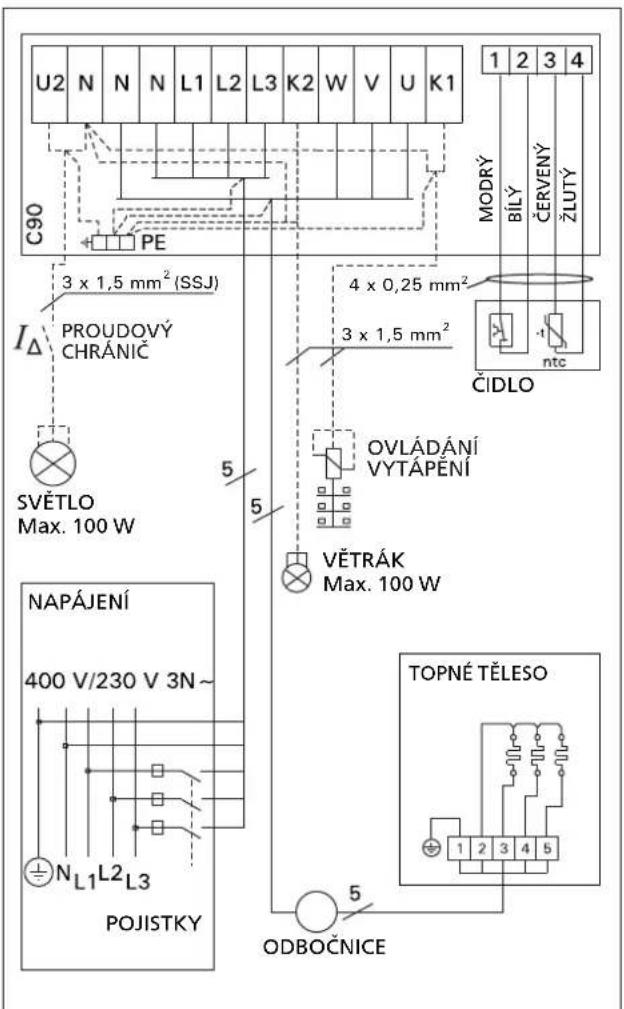

Obrázek 11b. Připojeni rédici Jednotky C90 a topidla BX-E k trifázovému napájeni
- VARAOSAT 4. RESERVDELAR
- SPARE PARTS 4. ERSATZTEILE
4.3APACHbIe YACTn - REZERVES DALAS
- PIECES DETACHÉES
-
NAHRADNI DILY
-
VARUOSAD
-
ATSARGINES DETALES
-
CZESCI ZAMIENNE
| 1 | ZSB-224 | 1500 W/230 V |
| 2 | ZSB-226 | 2000 W/230 V |
| 3 | ZSB-228 | 2670 W/230 V |
| 4 | ZSB-229 | 3000 W/230 V |
| 5 | ZSK-510 | (BX) |
| 6 | ZSB-125 | |
| 7 | ZSK-520 | °C (BX) |
| 8 | ZSB-115 | |
| 9 | ZSB-310 | |
| 10 | ZSB-320 | |
| 11 | ZSB-330 |
Doporucjeme pouzivat pouze nahradni dily od vyrobce.
HARVIA
PL12
40951 Muurame
Finland
www.harvia.fi
196006, TogoCAHKT-NETEPbYr
BH.TEP.Γ.MYHUNIINJIbHbI OKPYR MCKOBCKAR 3ACTABA,
IPI-KT JINFOBCKN,
Д.266 CTP.1,ПОМELSUЕНUE 2.1-H.50
PABOYEE MECTO 20.
+7 812 325 82 94(207)
spb@accountor.ru
ORPH 1157847200818
