NÁVOD K OBSLUZE MCSO4127T1207 CANDY

Pomoci klice Torx 25 vysroubujte srouby, ktere pripevnuji zaves ke skini

3.

Vytahnete dvee z hornicasti a vyjmte jej

NASTROJE:KLICTORX25,FLEXIBILNI,7TRUBKOVYKLIC

DVERE TYP 2

1.

Otevretedvee

2.

Ostrante srouby plastového zavésu

4.

Vytahnete dvefe z hornicasti a vyjmte jej

ZÁVÉS

INSTRUKCE

ZAVES TYP 1 NASTROJE:KLICTORX25

1.

Otevete dvefe

1. Pomoci trubkového kliche 25 vysroubujte srouby, které pripnevúj záves ke skini

3.

Vytahnete
dvee z
horné casti a
vyjměte jej

4.

Odastra
vsechny
srouby ze dvei

5.

Odděite rám od držák

6.

Vymene
zaves, pncemz
dejte pozor,
abyste neztratili
pouzdra

ZAVES TYP 2 NASTROJE:KLICTORX25,FLEXIBILNI,7TRUBKOVYKLIC

1.

Otevretedveire

2.

Vytahnete
dvee z
horni casti a
vyjmete jej

5.

Vyjmte kolik

6.

Sejmete sponu dvei

7.

Odastra nvejsi srouby ze zavesu

9.

Pomoci trubkového kice 7 odstraante srouby uvnit skine. Odstrahte zaves

ZÁMEK DVERÍ

INSTRUKCE

ZAMEK DVERÍTYP1

NASTROJE: KRIZOVŠ SROUBOVÁK, KLEŠTE, PLOCHÍ ŠROUBOVÁK

1.

Otevete dvefe

2.

Použijte plochy
šroubavák pro
páku a vyjměte
vnějsí svorku

3.

Po sejmuti svorky
sejmete kryt z
těsněni, abyste se
dostali do vyrobku

4.

Pomoci klice
Tox yvsroubujte
upevnovaci
srouby zamku
dvei a stisknefte
jeho prezku.

5.

Odastrante zamek dvefi

6.

V pripadé "upevnéni" odpojte kabeláz, dávejte pozor, abyste kabeláz neobrátili

ZAMEK DVERÍ TYP 2

NASTROJE: KRIZOVŠRÜBOVÁK, KLEŠTE, PLOCHYŠRÜBOVÁK

1.

Oteviete dvee

2.

Pouzijte plochy sroubovak pro paku a vyjmete vnejsvorku

3.

Po sejmufi svorky
sejmete kryt z
tésnéní, abyste se
dostali do vyrobku

4.

Pomoci kliche Tox odstraIe upevnovaci srouby zamku dvei

5.

Rozeberle
pracovni
homičast a
vnitfní casti

6.

Vyměnte ochranu proti vode

9.

Vymene zamek
dvei, pncemz
dejte pozar na
mechanické tohlo
nouzoveho otevirani
a elektricka pripojeni

TESNÉNI DVERI

INSTRUKCE

TÉSNÉNÍ DVERÍ

NASTROJE: KLIK TORX, KLESTE, PLOCHY SROBOVÁK, DVA 7 TRUBKOVE KLIC

1.

Oteviete dvee

2.

Použijte plochy
sroubovák pro páku
a vyjměte vnějsi
svorku

3.

Po sejmúti svorky
sejměte kryt z
těsněné, abyste se
dostali do vyrobku

4.

Pomoci plocheho sroubovaku odstrahte svorku na trabici

5.

Ostrante tésněni

6.

Umistete nové tésnéní, pričemž deje pozor na polohovaci zárezy

7.

Nasadte svorku
kabelaze na
stranu trabky

8.

Utahnene svorku na trabce pomocinastroje

9.

Nasadte tesheni na skirn.

Upevnéte vnejsi svorku a utahnete ji (v pripad potfeby s klestemi

ZÁSUVKA NAČISTICIPROSTREDEK

INSTRUKCE

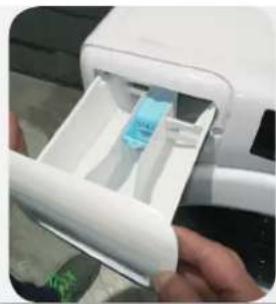

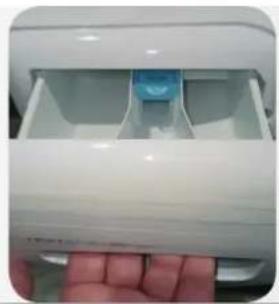

ZÁSUVKA NA ČISTICÍ PROSTREDEK

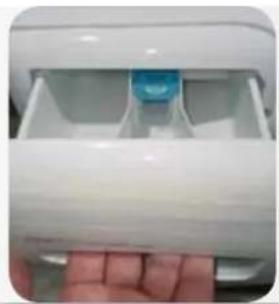

1.

Otevreté
zasuvku na Čistici
prostfredek

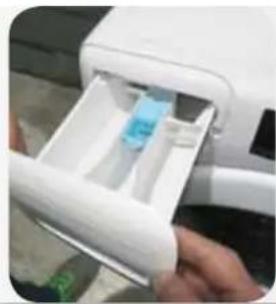

2.

Oběma rukama jej pevně vytáhněte

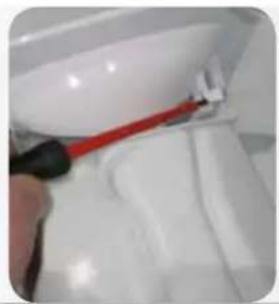

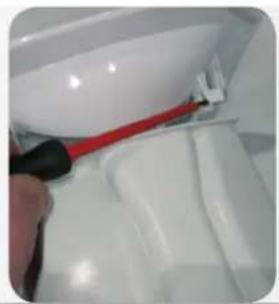

3.

Vyhákněte masku
ze zásuvky na
cistici prostředek,
pričemž dejte
pozor, abyste
nezmolili háčky

TÜR

ANLEITUNG

Ostrante vonkajsie skrutky za zavesu

9.

Pomocou
rurkového kluča
7 odstrante
skrutky vo vnu'tri
skrine.
Odstrante záves

ZÁMOK DVERÍ

POKNY

ZAMOKDVERI TYP1

NASTROJE: KRIZOV'SKRUTKOVAC, KLESTE, PLOCHY SKRUTKOVAC

1.

Otvorte dyere

2.

Použite plochy
skrutkovač pre
páku a vyberte
vonkajšiu svorku

3.

Po snati svorky
zložte kryt z
tesnenia, aby
ste sa dostali do
vyrobku

4.

Pomocou kluca
Torx yvskrutkujte
upevnovacie
skrutky zamku
dveri stlafte
jeho pracku.

5.

Ostrante zamok dveri

6.

V priade "upevnenie" odpoje kabelaz, davajte pozor, aby ste kabelaz neobratali

ZAMOK DVERI TYP 2

NASTROJE: KRIZOV'SKUTKOVAC, KLEŠTE, PLOCHY SKUTKOVAC

1.

Otvorte dyere

2.

Pouzite plochy skrutkovač pre páku a vyberte vonkajšiu svorku

3.

Po snati svorky
zložte kryt z
tesnenia, aby
sté sa dostali do
vyrobku

4.

Pomocou kluca Torx odstrante upevnovacie skrutky zamku dveri

Rozoberte hornu pracovnucst a vnutornej casti

6.

Rozoberte
zásobnik a
kryt

7.

Ostrante
zamok
dveri

8.

Vymente ochranu profi vode

9.

Vymerne zamok
dveri, pricom
dajte pozar na
mechanické
tiahlo nudzového
otvarania a
elektrické priopojenia

TESNENIE DVERÍ

POKNY

TESNENIE DVERI

NASTROJE: KLUcTORX, KLEsTe, PLOCHy SKRUTKOVAc, DVA 7 TRUBKOVE KLuce

1.

Otvorte dvere

2.

Pouzite plochy skrutkovač pre páku a vyberte vonkajšiu svorku

3.

Po snati svorky zlozte kryt z tesenia, aby ste sa dostali do vyrobku

4.

Pomocou
plochého
skruktkovača
odstránte svorku
na trabici

5.

Ostrante tesnenie

6.

Nasadte svorku
kabelaze na
stranu rurky

8.

Utiahnite svorku na rurke pomocou nastroja

9.

Nasadte tesnenie na skrinu. Upevnite vonkajsiu svorku a utiahnite ju (v priade potreby s kliestami)

ZÁSUVKA NAČISTIACI PROSTRIEDOK

POKNY

ZÁSUVKA NA ČISTIACI PROSTRIEDOK

1.

Otvorte zásuvku
na Čistiaci
prostriedok

2.

Oboma rukami ho
pevne vytiahnite

3.

Vyháknite masku
zo zásuvky
načistiaci
prostriedok,
pričom dajte
pozor, aby ste
nezmolíni háčíky

STAKLENA VRATA

UPUTSTVO

STAKLENAVRATA TIP1

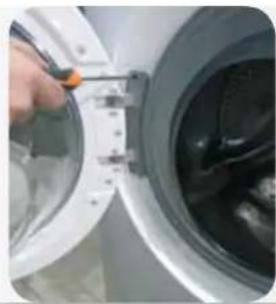

ALAT: 25 IMBUS KLJUC

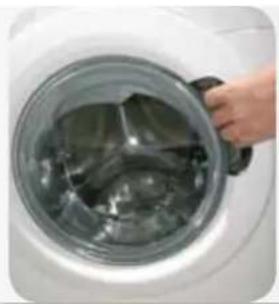

1.

Otvorite staklena vrata

2.

Pomocu imbus
kljuc2 25 uklonite
srafove koji
privcscuju
poklopac ormana

3.

Povucite vrata odozgo i skinite ih

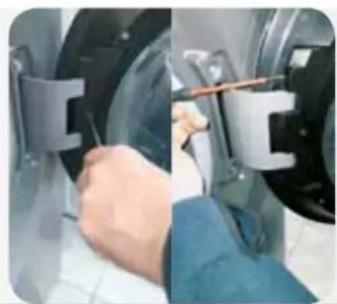

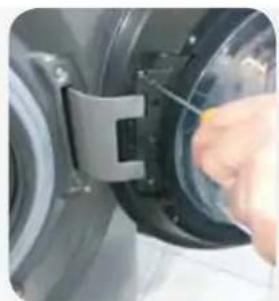

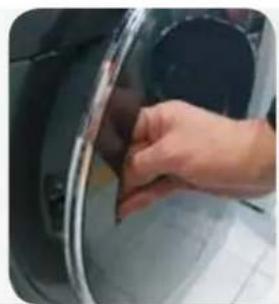

STAKLENAVRATA TIP2

ALAT:25IMBUSKLJUC, FLEKSIBILNI VODOINSTALATERSKI KLJUC7

1.

Ofvortite staklena vrata

2.

Skinite
poklopac
nakon sto ste
odsrafili njegov
saraf

3.

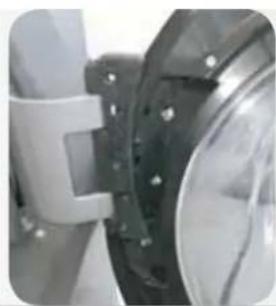

Odsrafite sarafe plasticne sarke

4.

Povucite vrata odozgo i skinite ih

SARKA

UPUTSTVO

SARKA TIP 1

ALAT:25IMBUSKLJUC

1.

Otvorite staklena vrata

2.

Pomacu
vodoinstalaterskog
kljca 25 ukonite
srafove koji
pričvićuju šarku
za ormana

3.

Povucite
vrata odozgo i
skinite in

4.

Skinite sve
srafove sa
staklenih vrta

5.

Odvojite akvir od kontraokvira

6.

Zamijenite sarku pazeci da ne izgubite cauré

SARKA TIP 2

ALAT: 25 IMBUS KLJUC, FLEKSIBLNI VODOINSTALATERSKI KLJUC 7

1.

Otvorite staklena vrata

2.

Skinite
poklapac
nakon sto
ste odśrafili
nejgov Šaraf

3.

Odsrafte sarafe plastiche sarke

4.

Povucite
vrata odozgo i
skinite ih

5.

Uklonite iglu

6.

Uklonite kopcu na vratima

7.

Kada se traka ukloni, odovjitePokopac od zaptivke kako biste omogucii pristup unutrasnjosti proizvoda

8.

Uklonite
spoljne srafovesa sarke

9.

Uklonite srafove iz unutrasnejig dijela ormana koristeci vodastalaterski klu67 Uklonite sarku

BRAVA

UPUTSTVO

BRAVA TIP 1 ALAT: KRSTASTI SRAFCIGER, KLESTA, OBIÇNI SRAFCIGER

1.

Otvorite staklena
vrata

2.

Koristite obicni
srafciger kao
polugu i ukonite
spoljnu stezaliku

3.

Kada se stezalja
ukloni, odvojite
paklac
od zaplivke
kako bistie
omogucili pristup
unufraşnjosti
proizvoda

4.

Koristeci imbus
ključ, ukolinite
pričvrsne šrafove
brave na
vratima i pritsinite
njenu kopču.

5.

Uklonite bravu

6.

Odspjite oizcenje, u slucaju krimp kontakta, pazile da ne preokrenete oizcenje

BRAVA TIP 2 ALAT:KRSTASTISRAFCIGER, KLESTA, OBIÇNI SRAFCIGER

1.

Otvorite staklena
vrata

2.

Koristite obicni
srafciger kao
polugu i uklonite
spolju stezaliku

3.

Kada se stezjalja
ukloni, odvojite
poklopac od
zaptivke kako
biste omogucili
pristup unutrasnjosti
proizvoda

4.

Koristeci imbus
ključ, ukonite
pričvrsne šrafove
brave na
vratima

5.

Rastavite radnu plocu i obloge

6.

Rastavite dozator i okvir

7.

Uklonite bravu

8.

Uklonite zaftitu od vode

9.

Zamenite bravo
vrata, obračajući
paznju na
mehanicku vezu
otvaranja uhitnim
slučajevima i
elektricnu vezu

ZAPTIVKA VRATA

UPUTSTVO

ZAPTIVKA VRATA

ALAT: IMBUS KLIJUC, KLESTA, OBIÇNI SRAFCIGER, DVA VODOINSTALATERSKA KLIJUÇA 7

1.

Otvorite staklena vrata

2.

Koristite obični
srafciger kao polugu
i uklonite speljnu
stezaljku

3.

Kada se stezalja
ukloni, odvojite
poklopac od
zaptivke kako
biste omogucili
pristup unutrasnjosti
proizvoda

4.

Pomocu obicnog
srafcigera uklonite
stezaljku sa cevi

5.

Uklonite zaptivku

6.

Postavite
novu zaptivku,
obraćajući pažnju
na ureze za
posiziconiranje

7.

Na stranu cevi umetnite stezaljku za oziicenje

8.

Pomocu alata
zategnite stezaljke
na cevi

9.

Postavite zaptivku na orman. Popravite speljnu stezaljku i zategnite je (ako je potrebno klestima)

FIOKA ZA DETERDŽENT

UPUTSTVO

FIOKA ZA DETERDŽENT

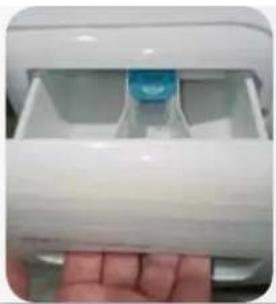

1.

Otvorite fioku za deterdzent

2.

Koristeci obe ruke, snazno je povucite

3.

Otkacite masku fioke za deterdzent, pazeci da se ne polome kukice

MAZGAL

TALIMATLAR

MAZGAL TUR 1

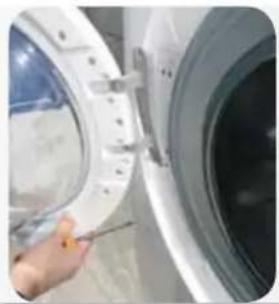

ARACLAR: 25 TORKS ANAHTARI

1.

Mazgali aqin

2.

25 Torks anahtanin
kullanarak
menteseyi kabinet
sabitleyen vidalar
sokun

3.
