À l'aide de la clé Torx n°25, retirer les vis fixant la charnière au caisson

Tirer le hublot vers le haut et le retirer

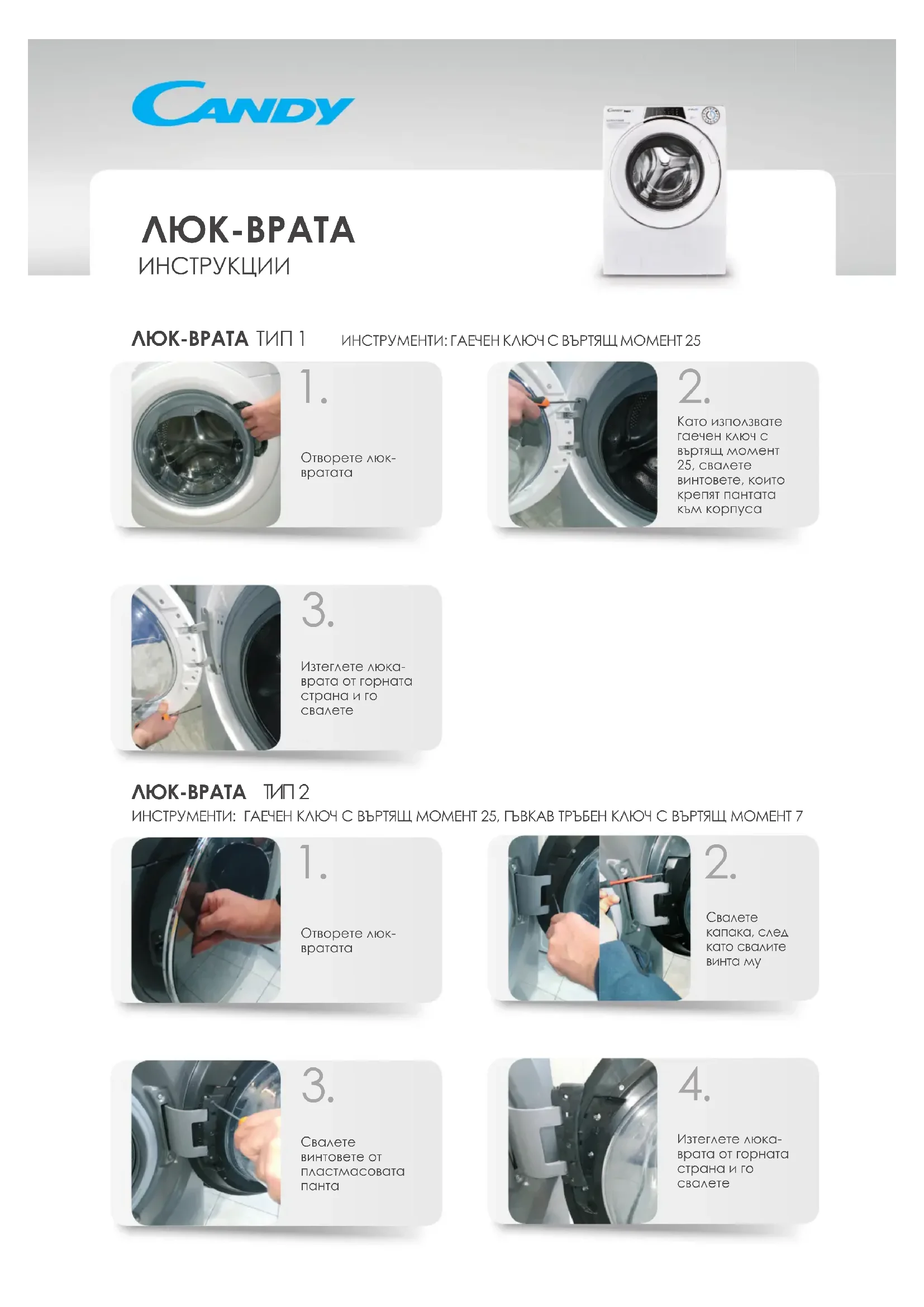

HUBLOT type 2

OUTILS: CLETORX N°25, CLEÀ MOLETTE FLEXIBLE N°7

Ouvrir le hublot

Retirer le couvercle après avoir enlevé ses vis

Retirer les vis de la charnière en plastique

Tirer le hublot vers le haut et le retirer

OUTILS: CLETORX n°25

Ouvrir le hublot

À l'aide de la clé à malette n°25, retirez les vis fixant la charnière au caisson

Tirer le hublot vers le haut et le retirer

Retirer toutes les vis du hublot

Séparer le cadre du contre-cadre

Remplacement d'une charnière, garde à ne pas perdre les coussinets

OUTILS: CLETORX N°25, CLE à molette flexible n°7

Ouvrir le hublot

Retirer le couvercle après avoir enlevé ses vis

Retirer les vis de la charnière en plastique

Tirer le hublot vers le haut et le refermer

Retirer la tige

Retirer la bride de la porte

Une fois la sangle retirée, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

Retraiter les vis externes de la charnière

Retrimer les vis à l'intérieur du caisson avec une clé à malette n°7. Retrimer la charnière

VERROU de la porte

INSTRUCTIONS

OUTILS: tournevis cruciforme, PINCE, tournevis PLAT

Ouvrir le hublot

Utiliser le tournevis plat comme levier, et refermer le collier externe

Une fois le collier refermé, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

En utilisant la clé Torx, refixer les vis de fixation du verrou de la porte, et appuyer sur sa bouton.

Retirer le verrou de la porte

Débrancher le câblage ; en cas de « faston », faire attention à ne pas inverser le câblage

OUTILS: tournevis cruciforme, PINCE, tournevis PLAT

Ouvrir le hublot

Utiliser le tournevis plat comme levier, et refermer le collier extérieur

Une fois le collier refermé, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

En utilisant la clé, retirer les vis de fixation du verrou de la porte.

Démonter le plan de travail et les garnitures

Retirer le tiroir à lessive et le panneau de commande

Retirer le verrou de la porte

Retirer la protection antifuite

Remplacer le verrou de la porte en faisant attention à la liaison mécanique de l'ouverture d'urgence et aux connexions électriques

JOINT de porte

INSTRUCTIONS

JOINT de porte

OUTILS: CLE TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉ À MOLETTE N°7

Ouvrir le hublot

Utiliser le tournevis plat comme levier, et refermer le collier externe

Une fois le collier retiré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

À l'aide d'un tournevis, retirer le collier du tube

Retirer le joint

Placer le nouveau joint, en faisant attention aux encoches de positionnement

Insérer le collier de serrage sur le côté du tube

Serrer le collier de serrage au ras du tube en utilisant l'outil.

Fixer le joint sur le caisson.

Fixer le collier de serrage externe et le serrer (sans nécessité avec une pince)

TIROIR à lessive

INSTRUCTIONS

Tiroirà lessive

Ouvrir le tiroir à lessive

Avec les deux mains, le tirer fermement vers l'extérieur

Décrocher la façade du tiroir à lessive, en faisant attention à ne pas casser les crochets

UPUTE

PROZOR TIP 1

ALATI: TORX KLJUC 25

Ouvrez la porte

Torx kluča 25

uklonite vijke koji

na kuciiste

uklonite ga

PROZOR TIP 2

ALATI: TORX KLJUC 25, FLEKSIBLNI CIJEVNI KLJUC 7

UPUTE

ALATI: TORX KLJUC 25

Olivoir prozor

ALATI: TORX KLJUC 25, FLEKSIBNI CIJEVNI KLJUC 7

Olivoir prozor
