NÁVOD K OBSLUZE PIM30012FGY NEDIS
Pri inštalácii napájacích káblov používajte ochranné rukavice. Pri inštalácii napájacích káblov používajte náradie s izolovanými rukoväťami.1. Pripojenie napájacích káblov A ku káblovým svorkám na zadnej strane meniča. B
2. Pripojte druhý koniec napájacích káblov k 12 V batériového systému.
Uistite sa, že polarita zodpovedá polarite batérie. Napájanie zásuvkového zariadenia
2. Nastavte vypínač napájania B
- Zařízení, která mají přísné požadavky na napájení, například přesná měřicí zařízení.Tento výrobek je určen výhradně k použití ve vnitřních prostorách.Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.Výrobek není určen k profesionálnímu použití. Hlavní části (obrázek A) 1 Napájecí měnič2 Napájecí kabely Hlavní části (obrázek B) 1 Kabelová svorka +2 Kabelová svorka -3 Napájecí konektor4 Indikátor napájení LED5 Hlavní spínač6 Indikátor poruchy LED7 Port USB Bezpečnostní pokyny
VAROVÁNÍ• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Tento dokument a balení uschovejte pro případné budoucí použití.• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.• Výrobek neinstalujte vedle hořlavých materiálů.• Výrobek neumisťujte na místa s vysokou teplotou nebo na přímé sluneční světlo.• Nezakrývejte ani nezakrývejte větrací otvory na výrobku.• Neponořujte výrobek do vody ani jiných kapalin.• Nevystavujte výrobek působení vody, deště, vlhkosti či vysoce vlhkého vzduchu.• Nepoužívejte výrobek v blízkosti hořlavého plynu nebo otevřeného ohně.• Nepoužívejte spotřebiče, které by mohly dodávat energii zpět do měniče.• Výrobek nikdy neotevírejte, neobsahuje žádné uživatelem opravitelné části.• Před čištěním odpojte výrobek od napájení.• Před údržbou a výměnou součástí vždy odpojte výrobek od napájecího zdroje.• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.• Nenechte děti, aby si hrály s obalovým materiálem. Obalový materiál uchovávejte mimo dosah dětí.• Napájecí kabel i výrobek je vždy nutné umístit tak, aby nepřekážel v místech, kudy se běžně chodí.• Zabraňte pádu výrobku a chraňte jej před nárazy.• Při čištění výrobku nepoužívejte agresivní chemické čisticí prostředky.• Servisní zásahy na tomto výrobku smí provádět pouze kvalikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem. Montáž měniče napájení
Od ventilátorů na zadní straně měniče energie nechte alespoň 50 cm od stěny.1. Podržte měnič v požadované poloze.2. Tužkou si vyznačte čtyři otvory a jako šablonu použijte měnič napětí.3. Otvory vyvrtejte pomocí vrtačky a vrtáku.4. Pomocí šroubů namontujte měnič na požadované místo. Připojení měniče napětí (Obrázek C)

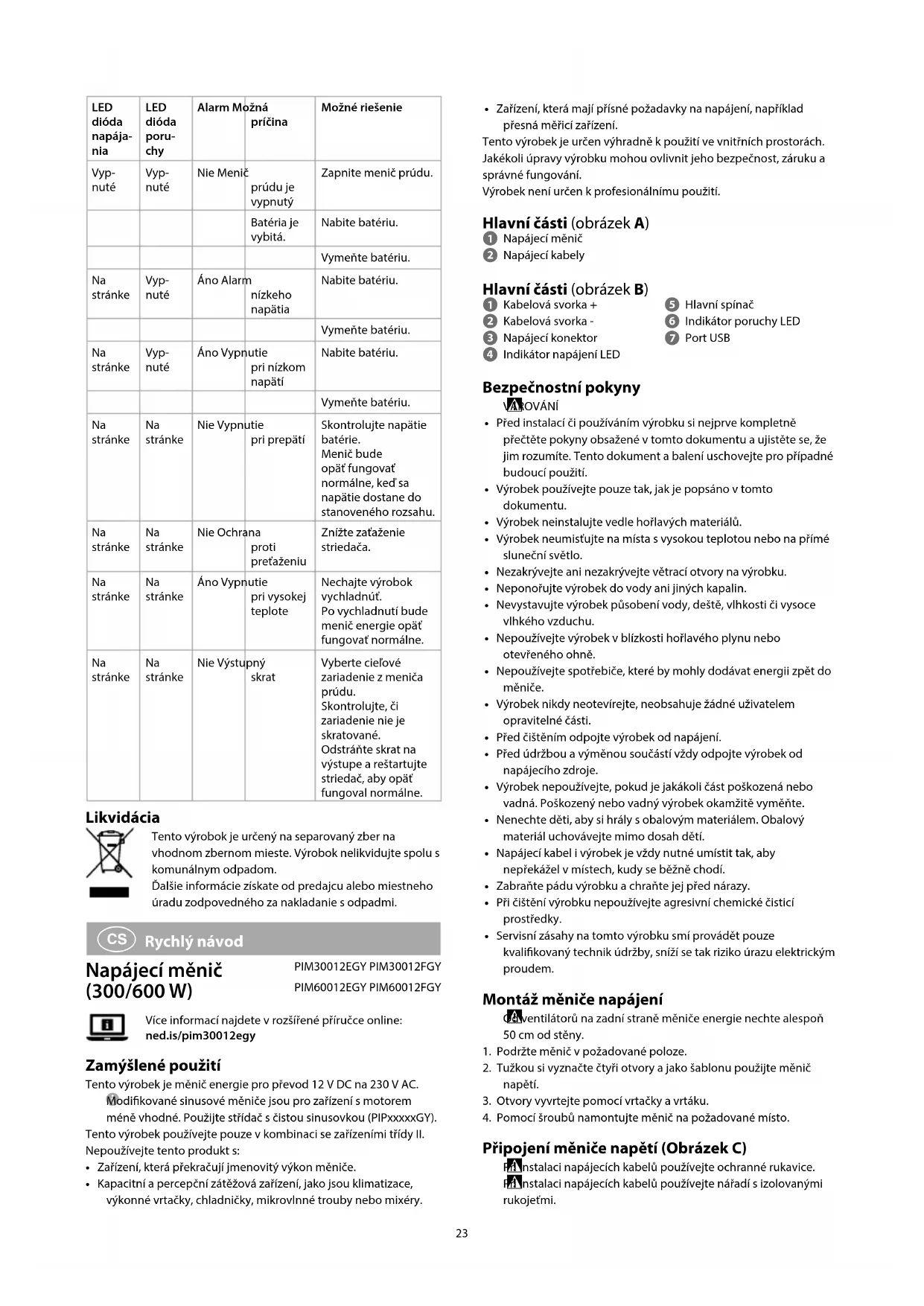

Při instalaci napájecích kabelů používejte ochranné rukavice. Při instalaci napájecích kabelů používejte nářadí s izolovanými rukojeťmi. LED dióda napája- nia LED dióda poru- chy Alarm Možná príčinaMožné riešenieVyp- nuté Vyp- nuté Nie Menič prúdu je vypnutýZapnite menič prúdu.Batéria je vybitá.Nabite batériu.Vymeňte batériu. stránkeVyp- nuté Áno Alarm nízkeho napätiaNabite batériu.Vymeňte batériu. stránkeVyp- nuté Áno Vypnutie pri nízkom napätíNabite batériu.Vymeňte batériu. stránke stránkeNie Vypnutie pri prepätíSkontrolujte napätie batérie.Menič bude opäť fungovať normálne, keď sa napätie dostane do stanoveného rozsahu. stránke stránkeNie Ochrana proti preťaženiuZnížte zaťaženie striedača. stránke stránkeÁno Vypnutie pri vysokej teploteNechajte výrobok vychladnúť.Po vychladnutí bude menič energie opäť fungovať normálne. stránke stránkeNie Výstupný skratVyberte cieľové zariadenie z meniča prúdu.Skontrolujte, či zariadenie nie je skratované.Odstráňte skrat na výstupe a reštartujte striedač, aby opäť fungoval normálne. Likvidácia Tento výrobok je určený na separovaný zber na vhodnom zbernom mieste. Výrobok nelikvidujte spolu s komunálnym odpadom.Ďalšie informácie získate od predajcu alebo miestneho úradu zodpovedného za nakladanie s odpadmi.
Rychlý návod Napájecí měnič (300/600 W) PIM30012EGY PIM30012FGY PIM60012EGY PIM60012FGYVíce informací najdete v rozšířené příručce online: ned.is/pim30012egy Zamýšlené použití Tento výrobek je měnič energie pro převod 12 V DC na 230 V AC. Modikované sinusové měniče jsou pro zařízení s motorem méně vhodné. Použijte střídač s čistou sinusovkou (PIPxxxxxGY).Tento výrobek používejte pouze v kombinaci se zařízeními třídy II.Nepoužívejte tento produkt s:• Zařízení, která překračují jmenovitý výkon měniče.• Kapacitní a percepční zátěžová zařízení, jako jsou klimatizace, výkonné vrtačky, chladničky, mikrovlnné trouby nebo mixéry.24 Likvidace Likvidaci tohoto produktu provádějte v příslušné sběrně. Nevyhazujte tento výrobek s komunálním odpadem.Pro více informací se obraťte na prodejce nebo místní orgány odpovědné za nakládání s odpady.
2. Druhý konec napájecích kabelů připojte k napájení. 12 V bateriového systému.
Ujistěte se, že polarita odpovídá polaritě baterie. Napájení zásuvkového zařízení
Před připojením se ujistěte, že je cílové zařízení vypnuté.1. Zapojte napájecí zástrčku cílového zařízení do zásuvky. B
2. Nastavte vypínač napájení B
do polohy ON. Indikátor napájení LED B se rozsvítí. Při dlouhodobém používání (>1 hodina) nezatěžujte měnič na více než 80 %. Napájení zařízení USB
