NÁVOD K OBSLUZE HIS642MCTT HOOVER

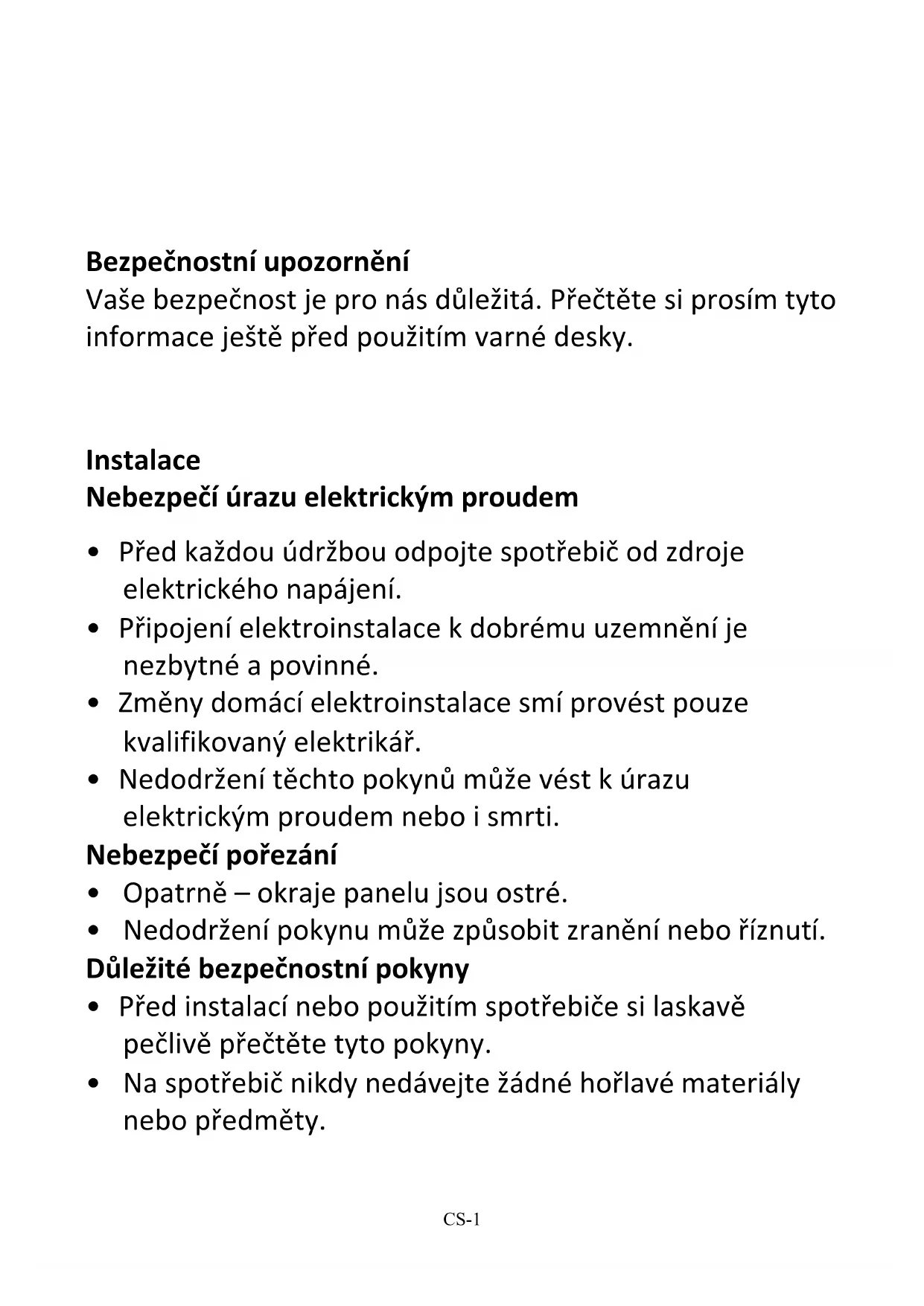

• Před každou údržbou odpojte spotřebič od zdroje elektrického napájení.

• Připojení elektroinstalace k dobrému uzemnění je nezbytné a povinné.

• Změny domácí elektroinstalace smí provést pouze kvalifikovaný elektrikář.

• Nedodržení těchto pokynů může vést k úrazu elektrickým proudem nebo i smrti. Nebezpečí pořezání

• Opatrně – okraje panelu jsou ostré.

• Nedodržení pokynu může způsobit zranění nebo říznutí. Důležité bezpečnostní pokyny

• Před instalací nebo použitím spotřebiče si laskavě pečlivě přečtěte tyto pokyny.

• Na spotřebič nikdy nedávejte žádné hořlavé materiály nebo předměty. Bezpečnostní upozornění Vaše bezpečnost je pro nás důležitá. Přečtěte si prosím tyto informace ještě před použitím varné desky. Instalace Nebezpečí úrazu elektrickým proudemCS-2

• Dejte prosím tyto informace k dispozici na osobě odpovědné za instalaci spotřebiče, mohly by snížit vaše náklady na instalaci.

• Tento spotřebič musí být instalován podle návodu k instalaci, jinak hrozí nebezpečí.

• Tento spotřebič musí být správně nainstalován a uzemněn pouze kvalifikovaným pracovníkem.

• Tento spotřebič by měl být připojen k obvodu, který zahrnuje odpojovač se zárukou plného odpojení od zdroje napájení.

• Provedením nesprávné instalace může dojít ke ztrátě jakýchkoli záruk nebo ručení. Obsluha a údržba Nebezpečí úrazu elektrickým proudem

• Prasklou nebo poškozenou varnou desku nepoužívejte. V případě, že je povrch varné desky prasklý nebo poškozený, ihned desku odpojte od napájení ze sítě (nástěnný vypínač) a obraťte se na kvalifikovaného technika.

• Před čištěním nebo údržbou vypněte varnou desku ve zdi.

• Nedodržení těchto pokynů může vést k úrazu elektrickým proudem nebo i smrti. Zdravotní riziko

• Tento spotřebič je v souladu s elektromagnetickými bezpečnostními normami.

• Nicméně osoby s kardiostimulátory nebo jinými elektrickými implantáty (například inzulínové pumpy) seCS-3 musí poradit před použitím tohoto zařízení se svým lékařem nebo výrobcem implantátu a ujistit se, že jejich implantáty nebudou ovlivněny elektromagnetickým polem.

• Nedodržení těchto pokynů může vést k smrti. Nebezpečí horkého povrchu

• Během používání se přístupné části spotřebiče zahřívají na vysokou teplotu a mohou vás popálit.

• Dokud povrch nevychladne, nesmíte se tělem, oděvem nebo jakýmkoli jiným předmětem než je vhodné nádobí dotknout skla indukční desky.

• Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

• Nedovolte dětem, aby se ke spotřebiči přibližovaly.

• Rukojeti pánví mohou být horké na dotyk. Nesmí proto přečnívat na jiné zapnuté varné zóny. Děti se nesmí k rukojetím přibližovat.

• Nedodržení těchto pokynů může vést k popálení či opaření. Nebezpečí pořezání

• Když je bezpečnostní kryt v zatažené poloze, odhalí se ostří z horní části škrabky. Používejte ji s nejvyšší opatrností a vždy ukládejte bezpečně a mimo dosah dětí.

• Nedodržení pokynu může způsobit zranění nebo říznutí.CS-4 Důležité bezpečnostní pokyny

• Během použití nikdy nenechávejte spotřebič bez dozoru. Vaření způsobuje kouření a mastné rozlití, které se může vznítit.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Na spotřebič nikdy nepokládejte žádné předměty nebo nástroje.

• Nepokládejte ani nechávejte zmagnetizovatelné předměty (např. kreditní karty, paměťové karty) nebo elektronická zařízení (např. počítače, MP3 přehrávače) v blízkosti spotřebiče, protože mohou být ovlivněny jeho elektromagnetickým polem.

• Spotřebič nikdy nepoužívejte k vyhřívání nebo vytápění místnosti.

• Po použití vždy vypněte varné zóny a varnou desku podle návodu (tj. pomocí dotykových ovladačů). Nespoléhejte na funkci detekce nádoby pro vypnutí varné zóny při odebrání nádoby.

• Nedovolte dětem, aby si hrály se spotřebičem, seděly, stály na něj nebo na něj šplhaly.

• Ve skříňkách nad spotřebičem neskladujte předměty, o které se zajímají děti. Děti lezoucí na desku, aby dosáhly na tyto předměty, si mohou přivodit vážná zranění.

• V místě, kde se spotřebič používá, děti nesmějí být ponechány o samotě nebo bez dozoru.

• Děti nebo osoby se zdravotním postižením, jež omezuje jejich schopnost používat spotřebič, by měly mít u sebe odpovědnou a kompetentní osobu, aby je vycvičila vCS-5 jeho používání. Tato osoba se musí přesvědčit, že mohou používat spotřebič bez nebezpečí pro sebe nebo své okolí.

• Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není v návodě výslovně doporučeno. Všechny další služby údržby smí provádět pouze oprávněný technik.

• K čištění varné desky nepoužívejte čisticí spotřebiče na páru.

• Nepokládejte ani nepouštějte těžké předměty na varnou desku.

• Nestůjte na varné desce.

• Nepoužívejte nádoby se zubatými hranami, neposunujte nádoby po indukčním skleněném povrchu, protože to může poškrábat sklo.

• K čištění varné desky nepoužívejte drátěnky nebo jiné agresivní abrazivní čisticí prostředky, protože by mohly poškrábat indukční sklo.

• Jestliže je poškozený napájecí kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

• Spotřebič je určen k použití v domácnosti a v podobných prostředích, například: - - v kuchyňských koutech pro zaměstnance v obchodech, kancelářích a na jiných pracovištích; - na farmách; - klienty v hotelech, motelech a jiných typech ubytování; - v penzionech typu „bed and breakfast“.

• VAROVÁNÍ! Spotřebič a jeho přístupné části se během používání zahřívají na vysokou teplotu.CS-6

• Dávejte pozor, abyste se nedotkli topných článků.

• Děti do 8 let by se neměly ke spotřebiči přibližovat, pokud je nesleduje dospělá osoba.

• Tento spotřebič smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem osoby odpovědné za jejich bezpečnost, případně byly poučeny o bezpečném používání spotřebiče a rozumějí možným nebezpečím.

• Děti si se spotřebičem nesmějí hrát. Děti nesmějí bez dozoru dospělých spotřebič čistit, ani provádět činnosti údržby.

• VAROVÁNÍ! Vaření bez dozoru na varné desce s tukem nebo olejem může být nebezpečné a způsobit požár. Nikdy se nepokoušejte uhasit požár vodou; vypněte spotřebič, a potom zakryjte plamen např. pokličkou nebo protipožární dekou.

• VAROVÁNÍ! Nebezpečí požáru: na varném povrchu nic neskladujte.

• VAROVÁNÍ: Je-li povrch desky prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem, protože povrchy desky ze sklokeramického nebo podobného materiálu chrání díly pod proudem.

• Nepoužívejte čisticí přístroje na páru.

• Spotřebič není určen k používání pomocí externího časovače nebo samostatného dálkového ovládání. POZOR: Na proces vaření je nutné dohlížet. Na krátký proces vaření je nutné dohlížet neustále.CS-7 VAROVÁNÍ! Aby se zabránilo převrácení spotřebiče, musí být nainstalován tento stabilizační prostředek. Viz návod k instalaci. VAROVÁNÍ! Používejte pouze víka pro varné desky navržená výrobcem varného spotřebiče nebo označená výrobcem spotřebiče v návodu k použití jako vhodné víko varné desky nebo víka pro varné desky zabudovaná do spotřebiče. Použití nevhodných ochranných vík může způsobit nehody. Tento spotřebič obsahuje uzemňovací spojení pouze pro funkční účely. Blahopřejeme vám ke koupi nové indukční varné desky. Doporučujeme vám, abyste věnovali nějaký čas přečtení tohoto návodu / instalační příručky a plně pochopili, jak správně spotřebič nainstalovat a používat. Pro instalací si prosím přečtěte návod k instalaci. Přečtěte si všechny pokyny ještě před použitím spotřebiče a návod si uschovejte pro další potřebu.CS-8 Přehled výrobku Pohled shora

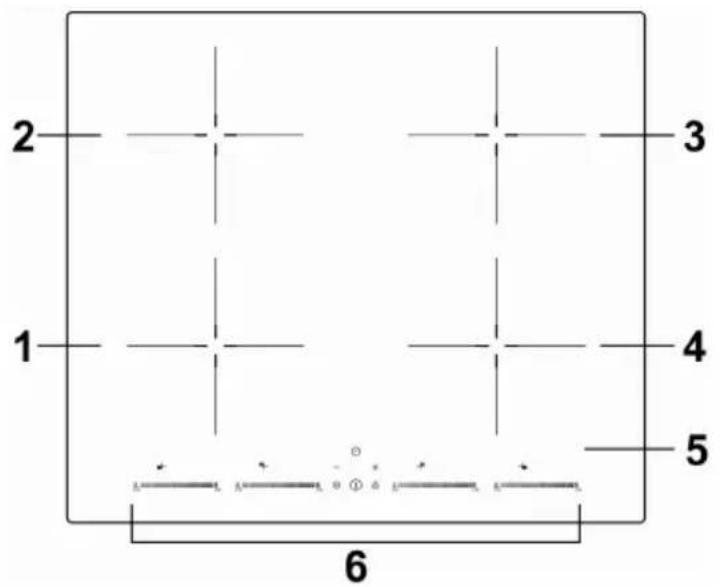

1. 2000 W zóna, zvýšení na 2600 W

2. 1500 W zóna, zvýšení na 2000 W

3. 2000 W zóna, zvýšení na 2600 w

4. 1500 W zóna, zvýšení na 2000 W

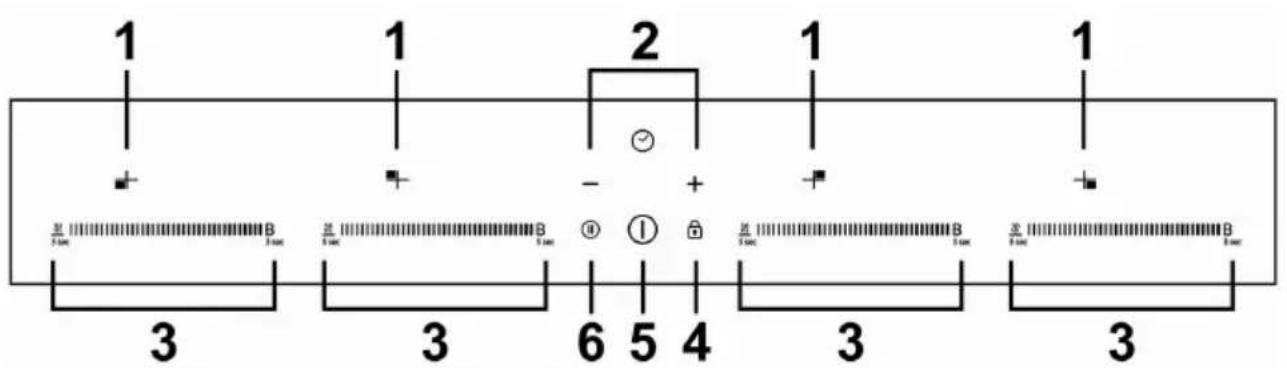

1. Indikátor výběru topné zóny

3. Tlačítko regulace výkonu/ovládání funkce

zesilovače/ovládání funkce udržování tepla

4. Ovladač zablokování tlačítek

6. Ovládání Stop+GoCS-9

Informace o indukčním vaření Indukční vaření je bezpečná, moderní, efektivní a úsporná technologie vaření. Funguje na základě elektromagnetických vibrací, které vytvářejí teplo přímo v nádobě, nikoliv nepřímo prostřednictvím zahřátí povrchu skla. Sklo je horké jen proto, že ho zahřálo vložené jídlo.

Magnetický okruh Sklokeramická deska Indukční cívka Indukované proudy Před použitím nové indukční varné desky

• Přečtěte si tento návod se zvláštním důrazem na část „Bezpečnostní upozornění“.

• Před použitím odstraňte z indukční varné desky všechny ochranné fólie. Používání dotykového ovládání

• Ovladače reagují na dotyk, takže není nutné tlačit.

• Použijte bříško prstu, nikoliv jeho špičku.

• Jakmile je dotyk zaregistrován, uslyšíte pípnutí.

• Ovladače musí být vždy čisté, suché a nesmí být zakryté žádným předmětem (např. nádobou nebo utěrkou). I tenká vrstva vody může zhoršit ovládání.CS-10 Výběr správné nádoby

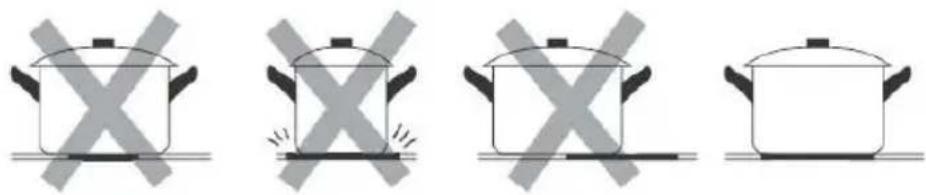

Používejte jen nádoby vhodné pro indukční varné zóny. Podívejte se na symbol indukce na obalu nebo na spodní části nádoby.

Pomocí magnetu můžete zkontrolovat, zda je vaše nádobí vhodné. Přiložte magnet směrem ke spodní části nádoby. V případě, že je přitahován, je nádoba vhodná pro indukci.

Jestliže nemáte magnet: a. Do nádoby nalijte trochu tekutiny. b. Jestliže na displeji nebliká a voda se ohřívá, je nádoba vhodná.

Není vhodné nádobí vyrobené z následujících materiálů: čistá nerezová ocel, hliník nebo měď bez magnetické základny, sklo, dřevo, porcelán, keramika a kamenina. Nepoužívejte nádoby se zubatými hranami nebo zakřiveným dnem. Ujistěte se, že spodek nádoby je hladký, sedí naplocho na skle a má stejnou velikost jako varná zóna. Průměr dna nádoby by měl být stejný jako průměr vybrané varné zóny. Použití hrnce o něco širšího je zárukou využití energie s maximální účinností. Pokud použijete menší hrnec, vaření bude méně účinné, než se očekávalo. Vždy nádobu na varné zóně vystřeďte. Nádoby z indukční varné desky vždy zvedejte, neposunujte je, mohou poškrábat sklo.CS-11 Rozměry nádoby Varné zóny jsou až do limitu automaticky přizpůsobeny průměru nádoby. Avšak dno této nádoby musí mít minimální průměr podle příslušné varné zóny. Abyste dosáhli co nejlepší účinnosti varné desky, umístěte nádobu do středu varné zóny. Průměr dna indukčního nádobí Varná zóna Minimum (mm) 1, 2, 3, 4 (180 mm) 120 Výše uvedené se může lišit podle kvality použité nádoby. Používání indukční varné desky Jak začít vaření

1. Stiskněte ovladač ON/OFF (ZAP/VYP).

Po zapnutí bzučák pípne, všechny displeje zobrazují „–“ nebo „– – “, což znamená, že indukční varná deska je ve stavu pohotovostního režimu.

2. Na varnou zónu, kterou chcete použít, umístěte vhodnou nádobu.

• Ujistěte se, že dno nádoby a povrch varné zóny jsou čisté a suché.

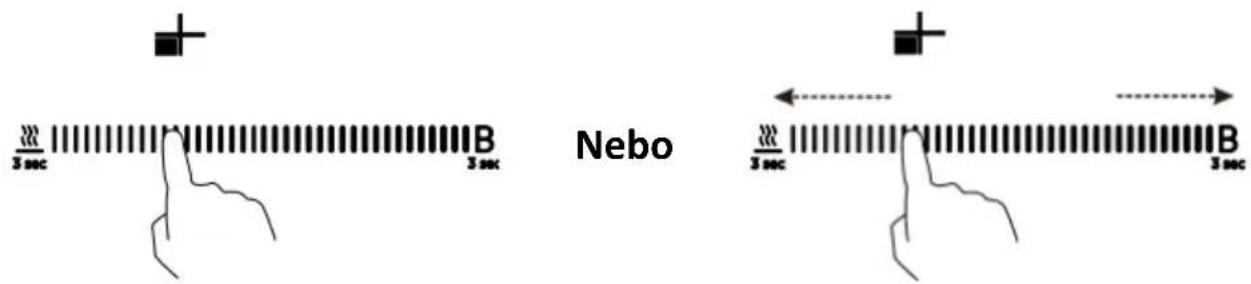

3. Vyberte jednu zónu ohřevu a nastavte úroveň výkonu dotykem posuvníku, nebo přejetím

prstem podél ovladače „—“, případně dotykem libovolného bodu ovladače „—“.

a. Jestliže výkon do 1 minuty nenastavíte, indukční varná deska se automaticky vypne. Budete muset začít znovu krokem 1. b. Kdykoliv během vaření můžete změnit nastavení tepelného výkonu. c. Pokud přejedete prstem podél ovladače „—“, výkon se bude měnit od stupně 1 po stupeň 9.CS-12 Jestliže displej bliká střídavě s nastavením tepla To znamená, že:

• jste neumístili nádobu na správnou varnou zónu nebo,

• nádoba, kterou používáte, není vhodná pro indukční vaření nebo,

• nádoba je příliš malá nebo není ve středu varné zóny. Pokud není na varné zóně vhodná nádoba, nehřeje. Pokud není na varné zóně vhodná nádoba, displej se automaticky vypne po 1 minutách. Po skončení vaření

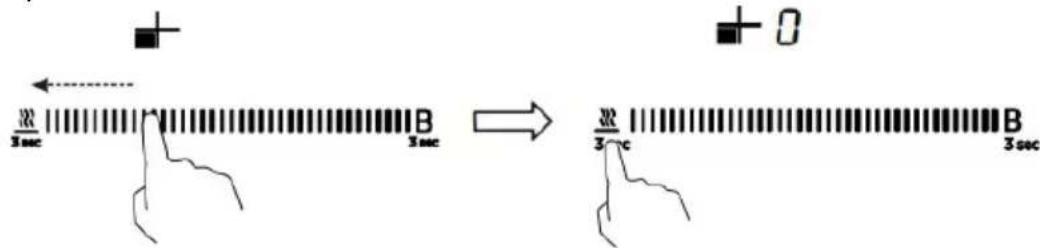

1. Varnou zónu vypněte posunutím podél ovladače „—“ do levého bodu a poté jej podržte po

2. Ujistěte se, že displej napájení ukazuje „0“ a poté „H“.

4. Pozor na horké povrchy

Když je varná zóna horká na dotyk, zobrazí se „H“. „H“ zmizí, když se povrch ochladí na bezpečnou teplotu. To můžete použít také jako funkci úspory energie; jestliže chcete ohřát další nádoby, použijte plotýnku, která je ještě horká.CS-13 Používání funkce řízení výkonu Pomocí funkce řízení výkonu můžete nastavit celkový výkon na 2,5 kW/3,0 kW/4,5 kW/6,5 kW a 7,4 kW. Výchozí nastavení celkového výkonu je maximální úroveň výkonu. Nastavení úrovně celkového výkonu tak, aby odpovídala vašemu požadavku

1. Ujistěte se, že je varná deska vypnutá.

Poznámka: funkci řízení výkonu můžete nastavit pouze tehdy, když je varná deska vypnutá.

Dotkněte se tlačítka „Stop + Go“ (Zastavit a jít) a podržte je po dobu 5 sekund. Uslyšíte jedno pípnutí bzučáku.

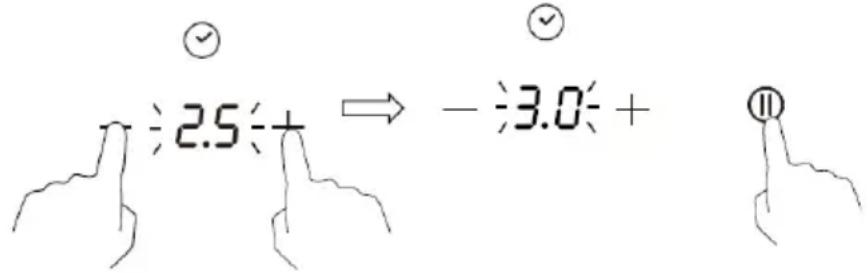

3. Jakmile uslyšíte pípnutí, dotkněte se současně tlačítek „+“ a „-“ a podržte je po dobu 3 sekund.

Indikátor časovače zobrazí blikající předchozí úroveň celkového výkonu, např. „2,5“. Opětovným dotykem tlačítek „+“ a „-“ a jejich podržením po dobu 1 sekundy přepnete na jinou úroveň výkonu, například 3,0. Pokud bliká požadovaný výkon, dotkněte se tlačítka „Stop + Go“ (Zastavit a jít) a podržte jej po dobu 5 sekund. Bzučák pípne 10krát. To znamená, že jste nastavení dokončili. Poznámka:

1. Po 2. kroku se musíte dotknout tlačítek „+“ a „-“ do 3 sekund poté, co uslyšíte pípnutí. Jinak

budete muset začít znovu 2. krokem.

2. Po dokončení nastavení počkejte až do konce 10 pípnutí. Během této doby se nedotýkejte

žádného tlačítka. Jinak bude nastavení neplatné. Pravidla řízení výkonu Pokud celkový výkon přesáhne omezení 2,5 kW, 3,0 kW, 4,5 kW nebo 6,5 kW (v závislosti na úrovni, kterou jste nastavili), nebudete moci zvýšit stupeň výkonu u žádné zóny. Pokud jej zvýšíte stisknutím tlačítka „+“, varná deska třikrát pípne a na displeji se zobrazí blikající „Pn“. Před zvýšením výkonu příslušné zóny tedy musíte snížit stupeň výkonu jiných zón.CS-14 Použití funkce zesílení výkonu (boost) Zesílení výkonu (boost) je funkce, která u jedné zóny během jedné sekundy zvýší výkon na vyšší hodnotu a trvá po dobu 5 minut. Tím dosáhnete výkonnějšího a rychlejšího vaření. Použití funkce zesílení výkonu (boost) k získání vyššího výkonu

1. Dotkněte se tlačítka ovládacího panelu, u kterého chcete zvýšit výkon, poté podržte tlačítko „b“

po dobu 3 sekund. Na displeji výkonu se zobrazí „P“, což znamená, že je u této zóny zesílen výkon.

Zesílený výkon bude trvat 5 minut a poté se zóna vrátí ke stupni výkonu „9“.

3. Chcete-li funkci zesílení výkonu (boost) během těchto 5 minut zrušit, dotkněte se dvakrát

tlačítka „B“. Varná zóna se vrátí zpět na stupeň výkonu „9“. Nebo přejeďte prstem podél ovladače „—“ do levého bodu, varná zóna se vrátí na stupeň výkonu, při kterém jste se ovladače dotkli. nebo Omezení při používání Čtyři zóny byly rozděleny do dvou skupin. Pokud použijete funkci zesílení výkonu (boost) u jedné zóny v rámci jedné skupiny, nejprve se ujistěte, že druhá zóna pracuje na stupni výkonu 5 nebo nižším. Skupina a Skupina bCS-15 Používání funkce udržování teplých pokrmů Funkci pauzy lze použít kdykoliv během vaření. Umožňuje zastavit indukční varnou desku a udržovat teplo je funkce, kterou jedna zóna udržuje nižší výkon, aby byla teplota stabilní. Používání funkce udržování teplých pokrmů k dosažení stabilní teploty Dotkněte se levého bodu posuvníku, který chcete udržet v teple, a poté podržte tlačítko na 3 sekundy, aby se na displeji ukazatele varné zóny zobrazilo “A”.

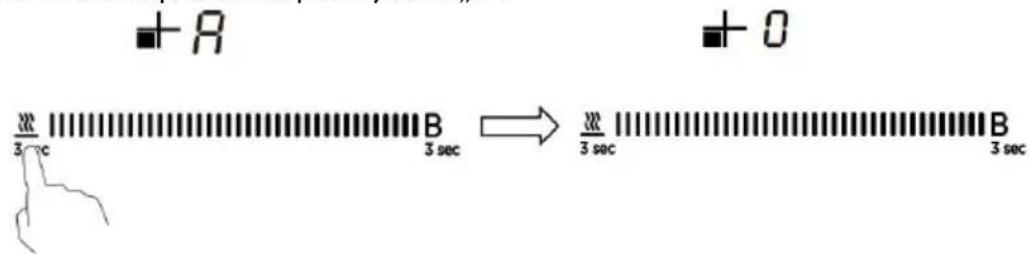

2. Chcete-li funkci udržování teplých pokrmů zrušit, dotkněte se tlačítka po dobu 3 sekund.

Varná zóna se vrátí zpět do stupně výkonu „0“.

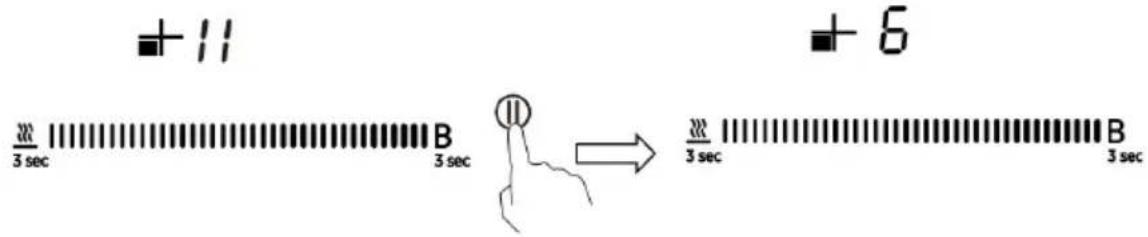

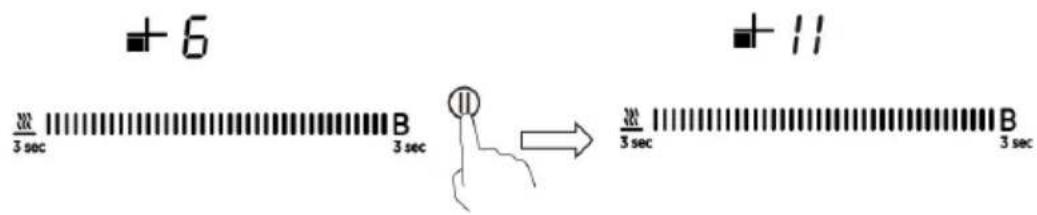

Použití funkce Pauza – STOP + GO Funkci pauzy lze použít kdykoliv během vaření. Umožňuje zastavit indukční varnou desku a vrátit se k ní zpět.

1. Ujistěte se, že je varná zóna funkční.

Dotkněte se tlačítka „Stop + Go“, indikátor varné zóny zobrazí „ll“. Poté bude provoz indukční varné desky deaktivován v rámci všech varných zón, s výjimkou tlačítek „Stop + Go“, zapnutí/vypnutí a zámku.CS-16

2. Chcete-li zrušit stav pozastavení, dotkněte se funkce Stop+Go a tepelná zóna se vrátí zpět do

napájecího pódia, které jste nastavili dříve. Zablokování ovladačů

• Ovladače můžete zablokovat, abyste zabránili neúmyslnému použití (například náhodnému zapnutí varných zón dětmi).

• Jsou-li ovladače zablokovány, všechny ovladače kromě ovládání ON/OFF (ZAP/VYP) jsou deaktivovány. Jak zablokovat ovladače Dotkněte se ovladače zablokování tlačítek. Indikátor časovače zobrazí „Lo“. Jak ovladače odblokovat

1. Ujistěte se, že je indukční varná deska zapnutá.

2. Dotkněte se ovladače zablokování tlačítek a na chvíli jej podržte.

3. Nyní můžete začít používat indukční varnou desku.

Když je varná deska v režimu zablokování, všechny ovladače kromě ZAP/VYP jsou deaktivovány, indukční varnou desku můžete v nouzové situaci vždy vypnout pomocí ovladače ZAP/VYP, ale při dalším použití ji budete muset nejprve odblokovat. Ochrana proti přehřátí Snímač teploty může monitorovat teplotu uvnitř indukční varné desky. Když je zjištěna nadměrná teplota, indukční varná deska se automaticky zastaví. Ochrana před rozlitím Ochrana před rozlitím je bezpečnostní ochranná funkce. Vypne varnou desku automaticky do 10 sekund, pokud do ovládacího panelu proniká voda, přičemž bzučák bude pípat 1 sekundu. Detekce malých předmětů V případě, že na varnou desku položíte nádobu nevhodné velikosti, nebo nepřitahující magnet, (např. z hliníku), nebo jiné malé předměty (např. nůž, vidlička, klíč), varná deska se za 1 minutu automaticky přepne do pohotovostního režimu. Ventilátor bude chladit indukční varnou desku ještě další 1 minutu.CS-17 Ochrana s automatickým vypnutím Automatické vypnutí plní funkci bezpečnostní ochrany pro indukční varnou desku. Ta se automaticky vypne, pokud ji zapomenete vypnout vy. Výchozí provozní časy pro různé úrovně výkonu jsou uvedeny v následující tabulce: Stupeň výkonu

Výchozí provozní časovač (hodiny)

Po odstranění nádoby může indukční varná deska okamžitě přestat hřát a varná deska se automaticky vypne po 2 minutách.

Lidé se srdečním kardiostimulátorem by se měli před použitím tohoto spotřebiče poradit se svým lékařem.

Používání časovače Časovač můžete použít dvěma různými způsoby:

• Můžete ho použít jako minutku. V tomto případě časovač po uplynutí nastaveného času nezapne žádnou varnou zónu.

• Můžete také nastavit, aby časovač po uplynutí nastaveného času vypnul jednu varnou zónu.

• Časovač je možné nastavit až na 99 minut. Použití časovače jako minutky Pokud nevyberete žádnou varnou zónu

1. Ujistěte se, že je varná deska zapnutá.

Poznámka: minutku můžete použít, i když nevyberete žádnou varnou zónu.

Dotkněte se „-“ nebo „+“ u ovladače časovače, indikátor minutky začne blikat a na displeji časovače se zobrazí „99“ nebo „01“.

3. Dotykem ovladače „-“ nebo „+“ nastavte čas.

Tip: Dotkněte se ovladače „-“ nebo „+“ jednou, abyste čas snížili, resp. zvýšili o 1 minutu. Přidržením ovladače „-“ nebo „+“ na časovači bude čas klesat, resp. narůstat po 10 minutách. Pokud doba nastavení přesáhne 99 minut, časovač se automaticky vrátí na 0 minut.

4. Čas zrušíte dotykem tlačítka „-“ u časovače a přechodem dolů na „0“.CS-18

Je-li nastaven čas, začne se ihned odpočítávat. Na displeji se zobrazí zbývající čas a indikátor časovače bude blikat po dobu 5 sekund.

Po dokončení nastavení času bude bzučák pípat po dobu 30 sekund a indikátor časovače zobrazí „- -“.

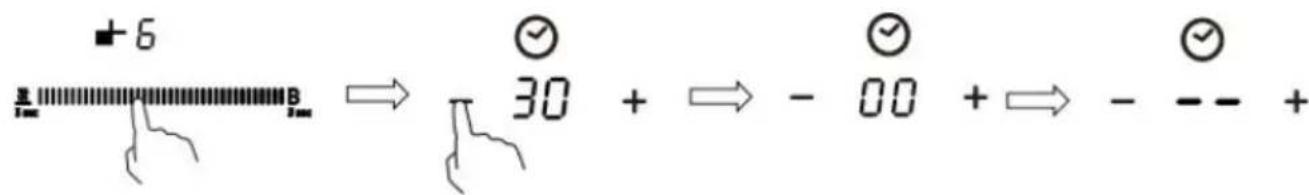

Dotkněte se posuvníku zóny ohřevu, pro kterou chcete nastavit časovač.

Dotkněte se „-“ nebo „+“ u ovladače časovače, indikátor minutky začne blikat a na displeji časovače se zobrazí „00“.

Dotykem ovladače „-“ nebo „+“ nastavte čas.

Tip: Jedním dotykem ovladače „-“ nebo „+“ se čas sníží, resp. zvýší o 1 minutu. Dotykem a přidržením ovladače „-“ nebo „+“ bude čas na časovači klesat, resp. narůstat po 10 minutách. Pokud doba nastavení přesáhne 99 minut, časovač se automaticky vrátí na 0 minut.

Chcete-li časovač zrušit, dotkněte se posuvníku ovladače výběru a poté se dotkněte „-“ nebo „+“ u časovače, časovač se zruší a na displeji minut se zobrazí „00“ a poté „--“.

Je-li nastaven čas, začne se ihned odpočítávat. Na displeji se zobrazí zbývající čas a indikátor časovače bude blikat po dobu 5 sekund.

POZNÁMKA: Červená kontrolka u ukazatele výkonu se rozsvítí a signalizuje výběr této zóny.

Po uplynutí nastaveného času vaření se příslušná varná zóna automaticky vypne a zobrazí symbol „H“.

Ostatní varné zóny, pokud byly zapnuté již předtím, zůstanou v provozu.CS-19 Nastavení časovače pro vypnutí více než jedné varné zóny

1. Pokud tuto funkci použijete na více než jednu zónu ohřevu, bude indikátor časovače zobrazovat

nejkratší nastavenou dobu. (Pokud je například u zóny 2 nastavena doba 3 minuty a u zóny 3 nastavena doba 6 minut, indikátor časovače bude zobrazovat „3“.) POZNÁMKA: Blikající červená tečka vedle indikátoru úrovně výkonu znamená, že indikátor časovače zobrazuje čas zóny ohřevu. Chcete-li zkontrolovat nastavený čas jiné zóny ohřevu, dotkněte se posuvného ovladače zóny ohřevu. Časovač bude ukazovat jeho nastavený čas.

2. Po uplynutí nastaveného času vaření se příslušná zóna ohřevu

automaticky vypne a zobrazí symbol „H“.

POZNÁMKA: Pokud chcete změnit čas po nastavení časovače, musíte začít od

Co? Jak? Důležité upozornění! Každodenní znečištění skla (otisky prstů, stopy, skvrny zanechané potraviny nebo nerozlité cukry na sklenici)

1. Vypněte napájení varné desky.

2. Naneste čistič na varnou desku,

zatímco je sklo ještě teplé (ale ne horké!)

3. Opláchněte a otřete do sucha čistým

hadříkem nebo papírovým ručníkem.

4. Zapněte napájení varné desky.

Když je napájení varné desky vypnuté, nefunguje indikátor horkého povrchu, a přitom mohou být varné zóny ještě horké! Buďte mimořádně opatrní.

Silné drátěnky, některé nylonové drátěnky a drsné/brusné čisticí prostředky mohou poškrábat sklo. Vždy si přečtěte štítek a zkontrolujte, zda jsou čisticí prostředek nebo drátěnka vhodné.

Na varné desce nikdy nenechávejte zbytky po čištění: sklo se může zbarvit. Převrácení, roztavení a rozlití horkého cukru na skle Odstraňte je okamžitě obracečkou, špachtlí nebo škrabkou vhodnou pro sklo indukční varné desky, ale pozor na horké povrchy varných zón:

1. Vypněte napájení varné desky v

2. Pomocí nože či jiné pomůcky v úhlu

30 ° seškrábněte nečistoty nebo skvrny směrem k chladné části varné desky.

3. Vyčistěte nečistoty nebo loužičky

hadříkem nebo papírovou utěrkou.

4. Postupujte podle kroků 2 až 4 pro

„Každodenní znečištění skla“ výše.

Co nejdříve odstraňte skvrny po roztavení a sladkém jídle nebo rozlití. V případě, že zchladnou na skle, může být problém s jejich odstraněním a hrozí dokonce trvalé poškození povrchu skla.

Nebezpečí pořezání: je-li ochranný kryt stažený, je ostří škrabky ostré jako břitva. Používejte ji s nejvyšší opatrností a vždy ukládejte bezpečně a mimo dosah dětí. Rozlití na dotykových ovladačích

Vypněte napájení varné desky.

Setřete rozlitou kapalinu.

Otřete plochu s dotykovým ovládáním čistou vlhkou houbou nebo hadříkem.

Poté ji vysušte dosucha papírovou utěrkou.

5. Zapněte napájení varné desky.

Varná deska může pípnout a vypnout se a dotykové ovladače nemusejí fungovat, pokud je na nich rozlitá kapalina. Před opětovným zapnutím varné desky zkontrolujte, zda je plocha ovladačů otřená dosucha.CS-21 Rady a tipy

Problém Možné příčiny Co dělat Indukční varnou desku nejde zapnout. Není napájení. Zkontrolujte, zda je indukční varná deska připojená k napájení, a to je zapnuté. Zkontrolujte, zda není výpadek proudu ve vašem domě nebo okolí. Pokud jste zkontrolovali všechno a problém přetrvává, obraťte se na kvalifikovaného technika. Dotykové ovladače nereagují. Ovladače jsou zablokovány. Odblokujte ovladače. Viz pokyny v části „Používání indukční varné desky“

Dotykové ovladače dobře nereagují. Může na nich být slabá vrstva vody nebo se jich dotýkáte špičkou prstu. Ujistěte se, že dotykové ovládání je suché a k dotyku ovladačů použijte bříško prstu, nikoliv jeho špičku. Sklo je poškrábané. Drsné nádobí. Používejte nádoby s rovným a plochým dnem. Viz „Výběr správné nádoby“. Použili jste nevhodné, brusné drátěnky nebo čisticí prostředky. Viz „Čištění a údržba“. Některé nádoby mohou vydávat praskavé nebo cvakavé zvuky. Může to být způsobeno konstrukcí nádobí (vrstvy různých kovů, které jinak vibrují). Jedná se o normální jev u nádobí a nejde o poruchu. Indukční varná deska při použití s nastavením na vysoký výkon vydává slabý bzučivý zvuk. Je to způsobeno technologií indukčního vaření. To je normální jev a zvuk by se měl ztišit nebo zcela zmizet, když snížíte nastavení tepla. Hluk ventilátoru vycházející z indukční desky. Chladicí ventilátor vestavěný do indukční varné desky chladí a chrání elektroniku před přehřátím. To může pokračovat i po vypnutí indukční varné desky. Jedná se o normální jev a není vyžadován žádný zásah. Pokud běží ventilátor, nevypínejte napájení indukční varné desky ve zdi. Nádoby se nezahřívají a neobjevují se na displeji. Indukční deska nemůže detekovat nádobu, protože není vhodná pro indukční vaření. Používejte nádoby vhodné pro indukční vaření. Viz část „Výběr správné nádoby“. Indukční deska nemůže detekovat nádobu, protože je příliš malá pro varnou zónu nebo je špatně vystředěná. Vystřeďte nádobu a ujistěte se, že její dno odpovídá velikosti varné zóny. Indukční varná deska nebo varná zóna se neočekávaně vypnuly, zazní tón a chyba zobrazí se kód (obvykle střídavě s jednou nebo dvěma číslicemi na displeji časovače vaření). Technická závada. Poznamenejte si písmena a číslice kódu, vypněte napájení varné desky v nástěnné zásuvce a obraťte se na kvalifikovaného technika.CS-22 Zobrazení závad a kontrola Pokud se objeví abnormalita, indukční varná deska vstoupí automaticky do ochranného stavu a zobrazí odpovídající ochranné kódy: Problém Možné příčiny Co dělat F3/F4 Porucha teplotního čidla indukční cívky Obraťte se prosím na dodavatele. F9/FA Teplotní čidlo IGBT porucha Obraťte se prosím na dodavatele. E1/E2 Abnormální napájecí napětí. Prosím zkontrolujte, zda je napájecí napětí normální. Zapnutí po napájení je normální.

Vysoká teplota teplotního snímače indukční cívky Obraťte se prosím na dodavatele.

Vysoká teplota teplotního snímače IGBT Restartujte, až se varná deska ochladí. Výše uvedené případy jsou zhodnocení a kontrola běžných poruch. Prosím, nerozebírejte spotřebič sami, aby nedošlo k nebezpečí a poškození indukční varné desky. Technické specifikace

Varná deska CIES642MCTT Varné zóny 4 zóny Napětí v síti 220–240 V~, 50–60 Hz Instalovaný elektrický výkon 2,5 kW: 2250 – 2750 W nebo 3,0 kW: 2700 – 3300 W nebo 4,5 kW: 4050 – 4950 W nebo 6,5 kW: 5850 – 7150 W nebo 7,4 kW: 6600 – 7400 W Velikost spotřebiče D x Š x V (mm) 590 x 520 x 55 Rozměry pro vestavbu A × B (mm) 560 x 490 Váha a rozměry jsou přibližné. Vzhledem k nepřetržitému vývoji našich výrobků může dojít ke změně našich technických údajů a designu bez předchozího oznámení.CS-23 Instalace Výběr zařízení pro instalaci Vyřízněte pracovní plochu podle rozměrů ve výkresu. Za účelem instalace a použití musí být kolem otvoru zachován alespoň 5cm prostor. Ujistěte se, že tloušťka pracovní plochy je nejméně 30 mm. Zvolte materiál tepelně odolného pracovního povrchu, aby nedošlo k větší deformaci způsobené tepelným zářením z varné desky. Podle níže uvedeného obrázku: D (mm) Š (mm) V (mm) H (mm) A (mm) B (mm) X (mm) 590 520 55 51 560 490 50 mini Indukční varná deska musí být dobře větraná a přívod a odvod vzduchu nesmí být ucpané. Přesvědčte se, že je indukční varná deska v dobrém pracovním stavu. Podle níže uvedeného obrázku

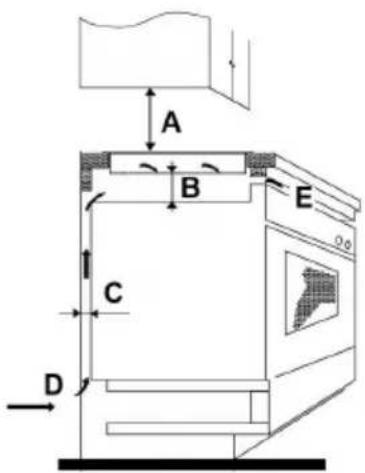

Poznámka: Bezpečnostní vzdálenost mezi varnou deskou a skříňkou nad varnou deskou by měla být alespoň 760 mm. A (mm) B (mm) C (mm)

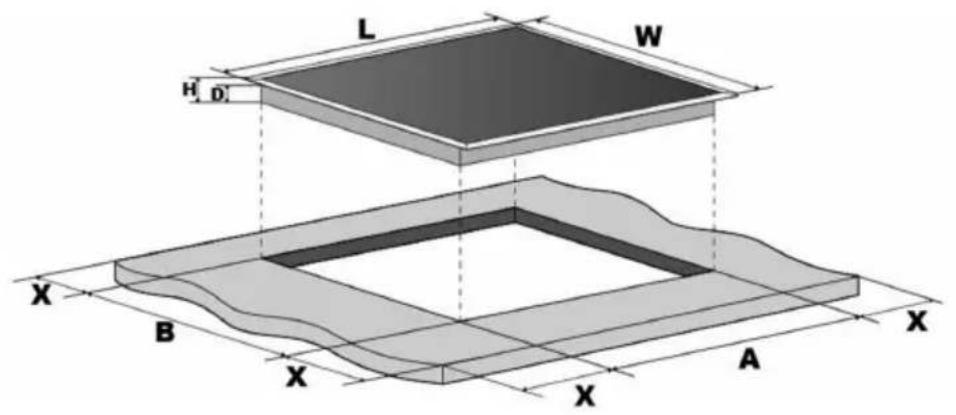

Před instalací varné desky zkontrolujte, zda

• je pracovní plocha vyrovnaná a plochá a žádné konstrukční prvky nebrání splnění nároků na prostor,

• je pracovní plocha vyrobena z tepelně odolného materiálu,

• je-li varná deska instalovaná nad troubu, musí mít trouba vestavěný chladicí ventilátor,

• instalace splňuje všechny požadavky na volný prostor a platné normy a předpisy,

• v trvalé elektroinstalaci se nachází vhodný odpojovač zajišťující úplné odpojení od elektrické sítě, který je instalovaný v souladu s místními zákony a předpisy pro elektrickou instalaci. Odpojovač musí být schváleného typu s 3mm vzduchovou mezerou mezi kontakty ve všech pólech (nebo u všech aktivních [fázových] vodičů v případě, že místní elektroinstalační předpisy umožňují tuto změnu požadavků),

• odpojovač je i po instalaci varné desky snadno přístupný,

• v případě pochybností ohledně instalace můžete konzultovat místní stavební úřady a místní právní předpisy,

• na povrch stěn obklopujících varnou desku můžete vybrat tepelně odolné a snadno čistitelné povrchové úpravy (například keramické dlaždice). Po instalaci varné desky zkontrolujte zda

• napájecí kabel není přístupný přes dvířka nebo zásuvky,

• je zajištěno dostatečné proudění čerstvého vzduchu z vnější strany skříněk na spodek varné desky,

• je-li varná deska instalována nad zásuvku nebo skříňku, je na spodku varné desky umístěna tepelná izolace,

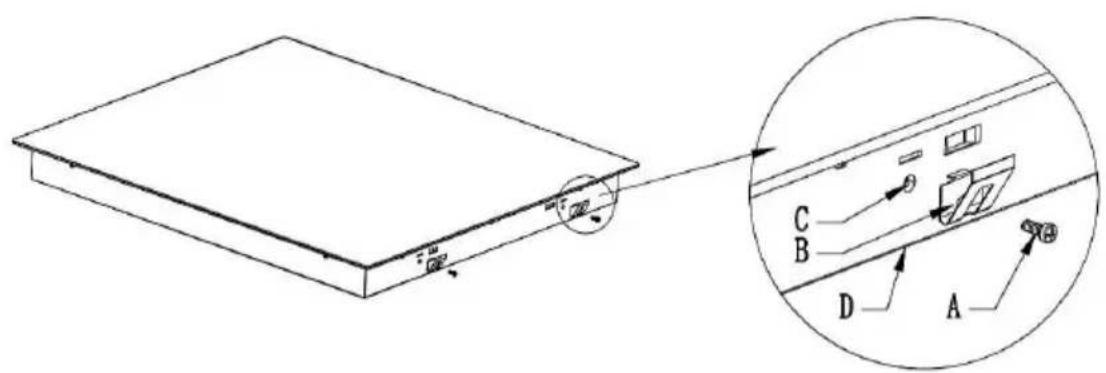

• odpojovač je i po instalaci varné desky snadno přístupný. Před umístěním upevňovacích držáků Jednotka musí být umístěna na stabilní, hladký povrch (použijte obal). Na ovladače vyčnívající z varné desky nepoužívejte sílu. Seřízení polohy držáku Varnou desku připevněte na pracovní plochu přišroubováním 4 držáků na spodní kryt varné desky (viz obrázek) po instalaci.

Šroub Držák Otvor pro šroub Spodní krytCS-25 Upozornění

1. Instalaci varné desky musí provést kvalifikovaná osoba nebo technik. V případě zájmu můžeme

zprostředkovat vhodné odborníky. Nikdy se nepokoušejte provádět instalaci sami.

2. Varná deska nesmí být umístěna přímo nad myčkou nádobí, chladničkou, mrazničkou, pračkou

nebo sušičkou, protože vlhkost by mohla poškodit elektroniku varné desky.

3. Indukční varná deska musí být instalována tak, aby zaručovala spolehlivé tepelné záření.

4. Stěna a indukované topné zóny nad povrchem stolu musí vydržet teplo.

5. Aby se zabránilo případnému poškození, musí být sendvičová vrstva a lepidlo odolné vůči teplu.

Připojení varné desky do elektrické sítě Tento spotřebič smí k elektrické síti připojovat pouze kvalifikovaná osoba. Před připojením varné desky do elektrické sítě zkontrolujte:

Domácí elektrická instalace je vhodná pro odběr energie varnou deskou.

Napětí odpovídá hodnotě uvedené na typovém štítku.

Průřezy napájecího kabelu vydrží zatížení uvedené na typovém štítku. K připojení varné desky k elektrické síti nepoužívejte adaptéry, redukce, nebo větvící zařízení, protože mohou způsobit přehřátí a požár. Napájecí kabel nesmí přijít do styku s horkými plochami a musí být veden tak, aby v žádném bodě nebyla teplota vyšší než 75 °C.

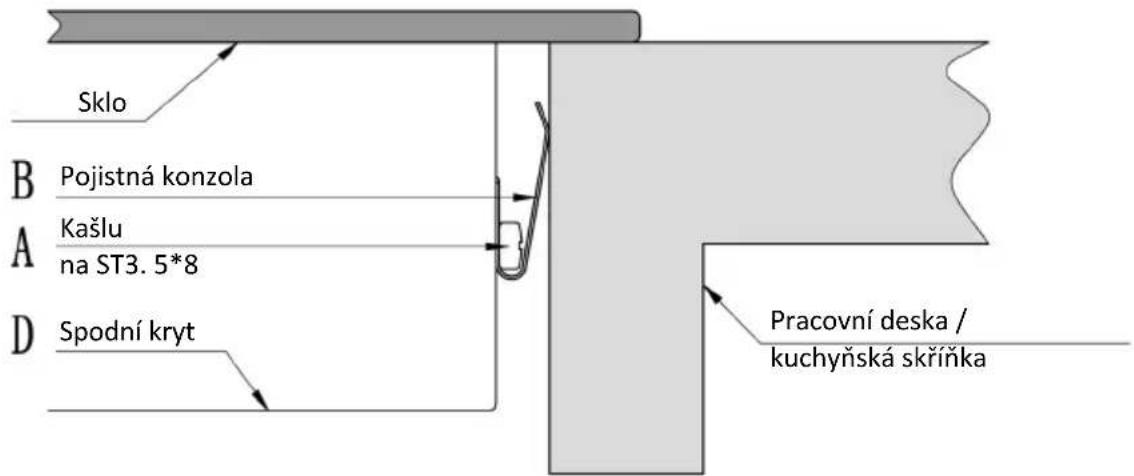

Poraďte se s elektrikářem, zda je domácí elektroinstalace vhodná bez dalších úprav. Jakékoli změny smí provést pouze kvalifikovaný elektrikář. Napájení musí být připojeno v souladu s příslušnou normou k jednopólovému jističi. Způsob připojení je znázorněn níže. Sklo Pojistná konzola Kašlu na ST3. 5*8 Spodní kryt Pracovní deska / kuchyňská skříňkaCS-26

• Je-li kabel poškozený, nebo má být nahrazen, musí tuto práci provést pracovník poprodejního servisu s příslušnými nástroji, aby nedošlo k úrazu.

• Je-li spotřebič připojen přímo k elektrické síti, musí být nainstalován vícepólový jistič s minimálním otvorem 3 mm mezi kontakty.

• Instalační technik musí zajistit provedení správného elektrického připojení v souladu s bezpečnostními předpisy.

• Kabel nesmí být nikde ohnutý ani stlačený.

• Musí se pravidelně kontrolovat a smí ho vyměnit pouze autorizovaný technik. Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU týkající se likvidace odpadu z elektrických a elektronických zařízení (OEEZ). OEEZ obsahuje znečišťující látky (které mohou mít negativní dopad na životní prostředí) i základní prvky (které lze znovu použít). Je důležité, aby OEEZ prošel specifickými úpravami, a znečišťující látky tak byly správně odstraněny a zlikvidovány, a aby byly obnoveny všechny materiály. Jednotlivci mohou hrát důležitou roli při zajišťování toho, aby se OEEZ nestal přítěží pro životní prostředí. Je nezbytné dodržovat několik základních pravidel: - OEEZ se nesmí likvidovat jako domovní odpad; - OEEZ by měl být odvezen do vyhrazených sběrných oblastí spravovaných městskou radou nebo registrovanou společností. Pro objemný OEEZ mohou být v mnoha zemích k dispozici sběry z domácností. Při zakoupení nového spotřebiče lze vrátit starý spotřebič prodejci, který je povinen jej jednorázově bezplatně přijmout, pokud je spotřebič obdobného typu a má stejné funkce jako zakoupený spotřebič.CS-27 Produktové informace elektrických varných desek vyhovující směrnici komise (EU) č. 66/2014

Poloha Symbol Hodnota Jednotka Identifikační číslo modelu

Typ varné desky: Elektrická varná deska

Technologie ohřevu (indukční varné zóny a varné plochy, sálavé varné zóny, pevné plotny) indukční varné zóny

Indukční varné plochy

U kruhových varných zón nebo ploch: průměr užitečné plochy povrchu jednotlivých elektricky ohřívaných varných zón zaokrouhlený na nejbližších 5 mm. Zadní levá

Centrální centrální Ø - cm Centrální pravá

U nekruhových varných zón nebo ploch: délka a šířka užitečné plochy povrchu jednotlivých elektricky ohřívaných varných zón nebo ploch zaokrouhlené na nejbližších 5 mm Zadní levá

- cm Přední centrální

- cmCS-28 Spotřeba energie na varnou zónu nebo plochu přepočtenou na kg Zadní levá ECelectric cooking 193,5 Wh/kg Zadní centrální ECelectric cooking - Wh/kg Zadní pravá ECelectric cooking 197,2 Wh/kg Centrální levá ECelectric cooking - Wh/kg Centrální centrální ECelectric cooking - Wh/kg Centrální pravá ECelectric cooking - Wh/kg Přední levá ECelectric cooking 192,3 Wh/kg Přední centrální ECelectric cooking - Wh/kg Přední pravá ECelectric cooking 195,6 Wh/kg Spotřeba energie varné desky přepočtená na kg

ECelectric hob 194,7 Wh/kg Aplikován standard: EN 60350-2 Elektrické spotřebiče na vaření pro domácnost – Část 2: Varné desky – Metody měření funkce Návrhy na úsporu energie:

Abyste dosáhli co nejlepší účinnosti varné desky, umístěte nádobu do středu varné zóny.

Použitím pokličky zkrátíte dobu vaření a ušetříte energii tím, že udržíte teplo v nádobě.

Používejte co nejméně tekutin nebo tuku, zkrátíte dobu vaření.

Začněte vařit na vysokém nastavení, a jakmile se jídlo prohřeje, snižte výkon.

Používejte nádoby s průměrem dna stejným, jako má grafické vyobrazení zvolené varné zóny.SK-1

• Dávajte pozor, aby ste sa nedotkli vyhrievacích prvkov.

1. 2000 W zóna, zvýšenie na 2600 W

2. 1500 W zóna, zvýšenie na 2000 W

3. 2000 W zóna, zvýšenie na 2600 w

4. 1500 W zóna, zvýšenie na 2000 W

6. Ovládanie Stop+GoSK-9

• Používajte brušká prstov, nie končeky.

2. Uistite sa, či sa na displeji zobrazuje „0“, potom sa zobrazí „H“.

1. Uistite sa, či je varná doska vypnutá.

2. Po dokončení nastavení počkajte do konca 10 pípnutí. Počas tejto doby sa nedotýkajte

1. Uistite sa, že varná zóna funguje.

Dotknite sa ovládača časovača „-“ alebo „+“, kontrolka začne blikať a na displeji časovača sa zobrazí „99“ alebo „01“.

Dotknite sa tlačidla časovača „-“ alebo „+“, indikátor začne blikať a na displeji časovača sa zobrazí „00“.

zóna automaticky vypne.

Vyliate jedlo nechajte vsiaknuť do savého materiálu.

napätie zodpovedá hodnote uvedenej na typovom štítku,

Wh/kg V strede vpravo Elektrické varenie
