PWBS 180 B2 - Bruska PARKSIDE - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma PWBS 180 B2 PARKSIDE ve formátu PDF.
| Typ produktu | Víceúčelová bruska |
| Značka | Parkside |
| Model | PWBS 180 B2 |
| Jmenovité napětí | 230 V~, 50 Hz |
| Jmenovitý příkon | 1050 W |
| Jmenovité otáčky | 410–1900 min⁻¹ |
| Jmenovitá kapacita (průměr brusného talíře) | 180 mm |
| Závit vřetena | M14 |
| Třída ochrany | II (dvojitá izolace) |
| Hladina akustického tlaku (LpA) | 90,53 dB(A) |
| Hladina akustického výkonu (LwA) | 101,53 dB(A) |
| Vibrace (broušení povrchu) | 6,3 m/s² |
| Délka dodávané sací hadice | 1 m (roztažitelná až 3,5 m) |
| Kapacita dodávaného prachového sáčku | 25 L |
| Dodávané brusné papíry | 6 listů (2× zrno 40, 2× 80, 2× 120) |
| Dodávaný miskový kotouč | Z tvrdokovu (YG8) |
| Hlavní použití | Suché broušení stěn, stropů, podlah, kovu, kamene, dřeva |
| Speciální funkce | Broušení u okrajů díky odnímatelnému segmentu krytu |
| Bezpečnost | Spínač s blokováním, nastavitelná přídavná rukojeť, ochranný kryt |
| Záruka | 3 roky |
Často kladené otázky - PWBS 180 B2 PARKSIDE
Dotazy uživatelů ohledně PWBS 180 B2 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Bruska ve formátu PDF zdarma! Najděte svůj návod PWBS 180 B2 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PWBS 180 B2 značky PARKSIDE.
NÁVOD K OBSLUZE PWBS 180 B2 PARKSIDE
Překlad originálního provozního návodu
SK
SYSTÉM NA OPRACOVANIE STIEN A PODLÁH
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
Použití v souladu s určením 84
Vybavení 84
Rozsah dodávky 84
Technické údaje 85
Obecné bezpečnostní pokyny pro elektrická nářadí....8 5
-
Bezpečnost na pracovišti 85
-
Elektrická bezpečnost....86
-
Bezpečnost osob 86
-
Manipulace s elektrickým nářadím a jeho použití....87
-
Servis 87
Bezpečnostní pokyny pro každé použití....87
Zpětný ráz a příslušné bezpečnostní pokyny 89
Speciální bezpečnostní pokyny k broušení 89
Dodatečné bezpečnostní pokyny k broušení pomocí pískového papíru 90
Dodatečné bezpečnostní pokyny 90
Před uvedením do provozu....91
Výměna brusných listů 91

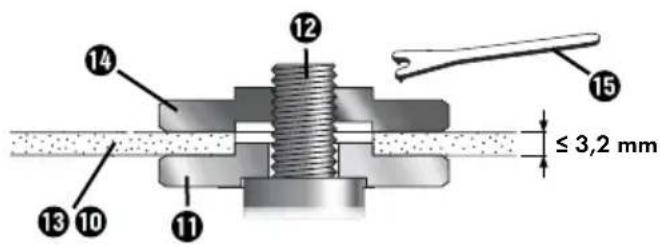

Montáž/výměna výměnných nástrojů (Obr. A) 91
Montáž odsávání prachu 92

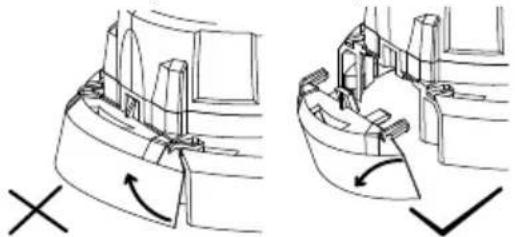

Montáž adaptéru k externímu odsávání 92
Nastavení přídavné rukojeti 92
Pracovní pokyny 92
Broušení 93

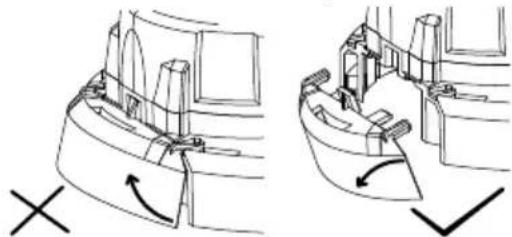

Broušení na okraji 93
Obsluha 94
Zapnutí 94
Vypnutí 94
Nastavení otáček 94
Údržba a čištění 94
Vyprázdnění prachového vaku 94
Skladování a manipulace s doporučenými pracovními nástroji 94
Likvidace 95
Záruka společnosti Kompernass Handels GmbH 95
Servis....96
Dovozce....96
Překlad originálu prohlášení o shodě 97
BRUSKA NA STĚNY A PODLAHY PWBS 180 B2
Úvod
Blahopřejeme vám k zakoupení vašeho nového přístroje. Rozhodli jste se tím pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité informace o bezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu s ním i tyto podklady.
Použití v souladu s určením
Použití tohoto elektrického nářadí v souladu
s určením zahrnuje následující činnosti:
- suché broušení nátěrů,
- odstranění zbytků barev, tapet a lepidel,
- odstranění lepidla z dlaždic a suchých zbytků kobercového lepidla z tvrdých podkladů (tvrdé omítky, betonu),
- suché broušení a vyhlazování betonu, omítky a potěru,
- děrování tapet na tvrdých podkladech,
- broušení tmelených sádrokartonových stěn,
- vyhlazení přechodů bednění a zdrsnění betonovýchploch,
- suché broušení stěn a stropů v interiéru a exteriéru,
- suché broušení ploch z kovu, kamene a dřeva. Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití v rozporu s určením a představuje závažné nebezpečí zranění. Za škody vzniklé při použití v rozporu s určením neneseme odpovědnost. Přístroj není určen pro podnikatelské účely.
Vybavení
① vypínač
② tlačítka k nastavení otáček (+/-)
3 křídlové šrouby pro nastavení přídavné rukojeti
4 ochranný a odsávací kryt
5 kartáčový věnec
6 segment víka
⑦ tlačitko pro aretaci vřetena
8 odsávací hrdlo
9 prídavná rukojet'
10 hrncový brousicí kotouč z tvrdokovu
⑪ upínací příruba
12 brusné vřeteno
13 brusný talíř
14 upínací matice
15 montážní klíč s dvojitým otvorem
16 brusný list
⑰ adaptér (odsávání prachu)
18 prachový vak
18a zipprachového vaku
19 odsávací hadice
19a vstupní nátrubek odsávací hadice
Rozsah dodávky
1 bruska na stěny a podlahy
1m sací hadice (lze vytáhnout na 3,5 m)
1 prachový vak (25 l)
1 adaptér (odsávání prachu)
6x brusný list (2x 40 - 80 - 120)
1 hrncový brousicí kotouč z tvrdokovu (YG8)
1 montážní klíč s dvojitým otvorem
1 návod k obsluze
Technické údaje
Domezovací napětí 230 V \~, 50 Hz (střídavý proud)
Domezovací příkon 1050 W
Domezovací počet
otáček n 410-1900 min
Domezovací kapacita ∅ 180 mm
Rozměr závitu M14
Třída ochrany II / ☐ (dvojitá izolace)
Informace o hluku a vibracích
Měřená hodnota zjištěna podle EN 60745.
Typická hladina hluku elektrického nářadí s hodnocením A je:
Hodnota emisí hluku
Používejte ochranu sluchu!
Celková hodnota vibrací
Povrchové broušení a _h,DS = 6,3 m/s ^2
Nejistota K 2
UPOZORNĚNÍ
Hladina vibrací uvedená v tomto návodu byla měřena v souladu se standardizovanou metodou měření a lze ji použít ke srovnání přístrojů. Uvedenou hodnotu emise vibrací lze rovněž použít k předběžnému posouzení expozice.
⚠️ VÝSTRAHA!
Hladina vibrací se mění v závislosti na použití elektrického nářadí a může být v některých případech vyšší než hodnota uvedená v tomto návodu. Pokud se elektrické nářadí používá takovým způsobem pravidelně, mohlo by být zatížení vibracemi podceněno. Snažte se udržovat zatížení vibracemi co nejnižší. Příklady opatření na snížení zatížení vibracemi je nošení rukavic při práci s nářadím a omezení doby práce s nářadím. Přitom se musí zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení).
Obecné bezpečnostní pokyny pro elektrická nářadí
⚠️ VÝSTRAHA!
Přečtěte si veškerá bezpečnostní upozornění a pokyny. Nedbalost při dodržování bezpečnostních upozornění a pokynů může vést k úřazu elektrickým proudem, požáru a/nebo těžkým zraněním.
Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.
Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na elektrická nářadí napájená ze sítě (sítovým kabelem) a elektrická nářadí provozovaná s akumulátorem (bez síťového kabelu).
1. Bezpečnost na pracovišti
a) Pracovní prostor udržujte v čistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou být přičinou úrazů.
b) S elektrickým nářadím nepracujte v prostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary.
c) Nedovolte dětem ani jiným osobám, aby se přibližovaly k elektrickému nářadí v době, kdy ho používáte. V případě odvedení pozornosti můžete ztratit kontrolu nad přístrojem.
2. Elektrická bezpečnost
a) Přípojná zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky v kombinaci s uzemněným elektrickým nářadím. Nepozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, např. trubek, topení, sporáků a chladniček. Je-li vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.
c) Elektrická nářadí chraňte před deštěm a vlhkostí. Vniknutím vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte kabel v rozporu s jeho určením pro prénášení či zavěšování elektrického nářadí nebo k vytahování zástrčky ze zásuvky. Udržujte kabel v dostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
e) Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.
f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím proudového chrániče se snižuje riziko úrazu elektrickým proudem.
3. Bezpečnost osob
a) Bud'te stále pozorní, sledujte své počínání a k práci s elektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění.
b) Noste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochranných prostředků, jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to v závislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.
c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujistěte se, že je vypnuté. Pokud máte při přenášení elektrického nářadí prst na vypínači nebo pokud do sítě zapojíte již zapnutý přístroj, může dojít k úrazu.
d) Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nacházejí v otáčející se části přístroje, může to vést ke zraněním.
e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny.
g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Použitím odsávání prachu se může snížit ohrožení prachem.
4. Manipulace s elektrickým nářadím a jeho použití
a) Přístroj nepřetěžujte. Pro práci používejte elektrické nářadí vhodné k danému účelu. S vhodným elektrickým nářadím se vám bude v uvedeném výkonovém rozsahu pracovat lépe a bezpečněji.
b) Nepoužívejte elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.
c) Před nastavováním nářadí, výměnou dílů příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí.
d) Nepoužívaná elektrická nářadí uchovávejte mimo dosah dětí. Nedovolte používat přístroj osobám, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, manipulují-li s ním nezkušené osoby.
e) Údržbu elektrických nářadí vykonávejte pečlivě. Zkontrolujte, zda jsou v pořádku pohyblivé části přístroje a zda jim není bráněno v pohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezená. Poškozené části přístroje nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrického nářadí.
f) Řezné nástroje udržujte v ostrém a čistém stavu. Pečlivě udržované řezné nástroje s ostrými reznými hranami se méně zasekávají a snáze se vedou.
g) Elektrické nářadí, příslušenství, výměnné nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrického nářadí k jiným než určeným účelům může vést ke vzniku nebezpečných situací.
5. Servis
a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.
b) Výměnu zástrčky nebo přípojného kabelu nechte provádět vždy výrobcem elektrického nářadí nebo jeho zákaznickým servisem. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.
Bezpečnostní pokyny pro každé použití
Společné bezpečnostní pokyny k broušení a broušení pomocí pískového papíru
a) Toto elektrické nářadí lze používat jako brusku a brusku k broušení pomocí pískového papíru. Dodržujte všechny bezpečnostní pokyny, návody, zobrazení a údaje, které obdržíte spolu s přístrojem. Pokud nebudete dodržovat následující pokyny, může to vést k úrazu elektrickým proudem, k požáru a/nebo k těžkým zraněním.
b) Toto elektrické nářadí není vhodné k práci s drátěnými kartáči, leštění a rozbrušování. Použití, pro něž toto elektrické nářadí není určeno, mohou způsobit ohrožení nebo poranění.
c) Nepoužívejte příslušenství, které nebylo výrobcem schváleno a doporučeno speciálně pro toto elektrické nářadí. Samotná skutečnost, že příslušenství můžete upevnit na elektrické nářadí, ještě nezaručuje bezpečné použití.
d) Přípustné otáčky výměnného nástroje musí být minimálně tak vysoké, jako jsou nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji, než je povoleno, se může rozlomit a odletět od přístroje.
e) Vnější průměr a tloušťka výměnného nástroje musí odpovídat rozměrovým údajům vašeho elektrického nářadí. Nesprávně dimenzované výměnné nástroje nelze dostatečně odclonit ani kontrolovat.
f) Výměnné nástroje se závitem musí přesně odpovídat závitu brusného vřetene. U výměnných nástrojů montovaných pomocí příruby musí průměr otvoru výměnného nástroje odpovídat průměru upínky příruby. Výměnné nástroje, které nejsou přesně upevněné na elektrickém nářadí, se otáčí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly.
g) Nepoužívejte poškozené výměnné nástroje. Před každým použitím zkontrolujte výměnné nástroje, jako jsou brusné kotouče, zda na nich nejsou odlomená místa a trhliny, brusné talíře, zda nevykazují trhliny, opotřebení a silné opotřebení. Pokud elektrické nářadí nebo výměnný nástroj upadne, zkontrolujte, zda není poškozený, nebo použijte nepoškozený nástroj. Poté, co jste výměnný nástroj zkontrolovali a nasadili, zdržujte se vy a osoby nacházející se v blízkosti mimo rovinu rotujícího výměnného nástroje a nechte přístroj běžet jednu minutu na nejvyšší otáčky. Poškozené výměnné nástroje se většinou zlomí během testovací doby.
h) Noste osobní ochranné prostředky. V závislosti na způsobu použití noste ochranu celého obličeje, ochranu zraku nebo ochranné brýle. Pokud je to přiměřené, noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která vás ochrání před drobnými brusnými úlomky a částicemi materiálu. Oči by měly být chráněny před odletujícími cizími tělesy, která se vyskytují při různých způsobech použití. Prach vznikající za provozu přístroje je třeba filtrovat pomocí ochranné masky proti prachu nebo pomocí ochranné dýchací masky. Pokud jste dlouho vystaveni vysoké intenzitě hluku, může to u vás způsobit ztrátu sluchu.
i) Dbejte na bezpečnou vzdálenost jiných osob od vašeho pracoviště. Každý, kdo vstoupí na toto pracoviště, musí nosit osobní ochranné prostředky. Úlomky obrobku nebo zlomené výměnné nástroje mohou odletět a způsobit zranění i mimo bezprostřední pracovní oblast.
j) Při práci, u které by mohlo dojít ke kontaktu výměnného nástroje se skrytými vodiči nebo se síťovým kabelem, držte elektrické nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může prénést napětí i na kovové díly přístroje, což může vést k zásahu elektrickým proudem.
k) Udržujte síťový kabel v dostatečné vzdálenosti od pohybujících se výměnných nástrojů. Ztratíte-li kontrolu nad přístrojem, může dojít k proříznutí nebo zachycení síťového kabelu a vaše ruka nebo paže se může dostat do záběru rotujícího výměnného nástroje.
I) Elektrické nářadí nikdy neodkládejte dříve, dokud se výměnný nástroj úplně nezastaví. Rotující výměnný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
m) Nenechte elektrické nářadí běžet, když ho prénášite. Vaše oblečení může být při náhodném kontaktu zachyceno rotujícím výměnným nástrojem, který se vám může zavrtat do těla.
n) Čistěte pravidelně větrací štěrbiny elektrického nářadí. Ventilátor motoru vtahuje prach do krytu a silné nahromadění kovového prachu může vést k ohrožení elektrickým proudem.
o) Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry mohou způsobit vznícení těchto materiálů.
p) Nepoužívejte výměnné nástroje, které vyžadují tekutá chladiva. Použití vody nebo jiných tekutých chladiv může vést k úrazu elektrickým proudem.
Zpětný ráz a příslušné bezpečnostní pokyny
Zpětný ráz je náhlá reakce následkem uvízlého nebo zablokovaného rotujícího výměnného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Uvíznutí nebo zablokování vede k náhlému zastavení rotujícího výměnného nástroje. Tím je nekontrolované elektrické nářadí akcelerováno na zablokovaném místě proti směru otáčení výměnného nástroje.
Když např. brusný kotouč uvízne nebo se zablokuje v obrobku, může dojít k zachycení hrany brusného kotouče, která se zanořuje do obrobku, a tak k vylomení brusného kotouče nebo ke vzniku zpětného rázu. Brusný kotouč se pak na zablokovaném místě pohybuje směrem k obsluhující osobě nebo naopak směrem od ní, v závislosti na směru otáčení kotouče. Při tom se mohou brusné kotouče také zlomit.
Zpětný ráz je důsledkem nesprávného nebo chybného použití elektrického nářadí. Vhodnými bezpečnostními opatřeními tomu lze zabránit tak, jak je popsáno níže.
a) Držte elektrické nářadí pořádně pevně a zaujměte tělem a pažemi takovou polohu, v níž můžete zachytit síly zpětného rázu. Použí-vejte vždy přídavnou rukojeť, je-li k dispozici, abyste při vysokých otáčkách měli co největší kontrolu nad silami zpětného rázu nebo reakčními momenty. Obsluhující osoba může síly zpětného rázu a reakce zvládat pomocí vhodných bezpečnostních opatření.
b) Nedávejte ruku nikdy do blízkosti rotujících výměnných nástrojů. Při zpětném rázu může výměnný nástroj přejet přes vaše ruce.
c) Vyhýbejte se svým tělem oblasti, do níž se elektrické nářadí pohybuje při zpětném rázu. Zpětným rázem je elektrické nářadí hnáno do směru opačného k pohybu brusného kotouče na zablokovaném místě.
d) Obzvláště opatrně pracujte v oblasti rohů, ostrých hran atd. Zamezte tomu, aby se výměnné nástroje odrazily od obrobku a vzpříčily. Rotující výměnný nástroj má sklon se vzpříčit v oblasti rohů a ostrých hran a při odrazu od obrobku. To vede ke ztrátě kontroly nebo ke zpětnému rázu.
e) Nepoužívejte pilový list určený pro řetězovou pilu ani ozubený pilový list. Takové výměnné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.
Speciální bezpečnostní pokyny k broušení
a) Používejte výlučně brusné nástroje povolené pro vaše elektrické nářadí a ochranný kryt určený pro tyto brusné nástroje. Brusné nástroje, jež nejsou určeny pro elektrické nářadí, nelze dostatečně odclonit a jsou nebezpečné.
b) Zalomené brusné kotouče musí být namontovány tak, aby jejich brusná plocha nepřesahovala přes rovinu ochranného krytu. Neodborně namontovaný brusný kotouč, který přesahuje přes rovinu okraje ochranného krytu, není možno dostatečně odstinit.
c) Ochranný kryt musí být bezpečně namontován na elektrické nářadí a nastaven na maximální bezpečnost tak, aby směrem k obsluhující osobě byla odkryta co nejmenší možná část brusného nástroje. Ochranný kryt má obsluhující osobu chránit před úlomky, náhodným kontaktem s brusným nástrojem a jiskrami, které by mohly zapálit oděv.
d) Brusné nástroje se smí používat pouze pro doporučené možnosti použití. Například: Nebruste nikdy boční plochou řezacího kotouče. Řezací kotouče jsou určeny k úběru materiálu hranou kotouče. Působení boční síly na tyto brusné nástroje může vést k jejich zlomení.
e) Pro vámi zvolený brusný kotouč používejte vždy nepoškozené upínací příruby správné velikosti a tvaru. Vhodné příruby zajišťují podepření brusného kotouče, čímž snižují riziko jeho zlomení. Příruby dělicích kotoučů se mohou lišit od přírub pro jiné brusné kotouče.
f) Nepoužívejte opotřebované brusné kotouče určené pro větší elektrická nářadí. Brusné kotouče pro větší elektrická nářadí nejsou dimenzovány na vyšší otáčky menšího elektrického nářadí a mohou se zlomit.
Dodatečné bezpečnostní pokyny k broušení pomocí pískového papíru
a) Nepoužívejte předimenzované brusné listy, ale říd’te se pokyny výrobce k velikosti brusného listu. Brusné listy přesahující brusný talíř mohou vést k zraněním, jakož i k zablokování či roztrhání brusných listů nebo k zpětnému rázu.
Dodatečné bezpečnostní pokyny
⚠️ VÝSTRAHA! Vždy noste ochranné brýle.
⚠️ VÝSTRAHA! Noste vždy ochrannou masku proti prachu.
Použijte vhodné detektory k detekci skrytých napájecích vedení nebo přivolejte místního dodavatele příslušného média. Kontakt s elektrickým vedením může vést k požáru nebo úrazu elektrickým proudem. Poškození plynového vedení může způsobit výbuch. Proniknutí do vodovodního vedení způsobuje věcné škody nebo může způsobit úraz elektrickým proudem.
Pokud je napájení přerušeno, např. při výpadku napájení nebo vytažení síťové zástrčky, odblokujte vypínač a uveďte jej do vypnuté polohy. Tím se zabráni nekontrolovanému opětovnému rozběhu.
Používejte elektrický nástroj pouze pro suché řezání. Vniknutím vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem.
Elektrické nářadí ved'te proti obrobku pouze v zapnutém stavu a vypněte je poté, co jste ho z obrobku zvedli. Elektrické nářadí se může náhle uvést do pohybu.
Dbejte na to, aby odletujícími jiskrami nebyly ohroženy žádné osoby. Odstraňte hořlavé materiály z blízkého okolí. Při broušení kovů dochází k odletování jisker.
Nepoužívejte opotřebované, natržené nebo silně zanesené brusné nástroje. Poškozené brusné nástroje mohou prasknout, být vymrštěny a někoho zranit.
Nepoužívejte dělicí nebo hrubovací kotouče ani hrncové kartáče. Elektrické nářadí není vhodné k použití těchto elektrických nástrojů. Hrozí nebezpečí zranění!
Při provozu elektrického nářadí používejte vždy dodanou odsávací hadici a vhodné odsávání prachu. Použitím odsávání prachu se může snížit ohrožení prachem.
■ Pozor, nebezpečí požáru! Zabraňte přehřátí broušeného materiálu a brusky. Před pracovními přestávkami vždy vyprázdněte nádobu na prach. Prach po broušení v prachovém vaku, mikrofiltr nebo papírový sáček (nebo ve filtračním sáčku, resp. filtru vysavače) se za nepříznivých podmínek, jako je například let jisker při broušení kovů, může samočinně vznítit. Nebezpečí hrozí zejména tehdy, pokud se prach po broušení smíchá se zbytky laku, polyuretanu nebo jinými chemickými látkami a je-li broušený materiál horký po dlouhém opracovávání.
Elektrické nářadí při práci držte pevně oběma rukama a zajistěte si bezpečnou stabilitu. Elektrické nářadí se bezpečněji vede oběma rukama.
■ Používejte ochranu sluchu, ochranné brýle, prachovou masku a v případě potřeby rukavice. Jako masku proti prachu použijte alespoň polomasku pro filtrování částic třídy FFP 2.
■ Ke zpracování kamene použijte odsávání prachu. Vysavač musí být schválen k odsávání kamenného prachu. Používání těchto zařízení snižuje ohrožení prachem.
Nedotýkejte se výměnných nástrojů, dokud nevychladnou. Výměnné nástroje se při práci hodně zahrívají.
Při výměně výměnných nástrojů používejte ochranné rukavice. Výměnné nástroje se při delším používání zahrivají.
■ Nezpracovávejte materiály uvolňující zdraví škodlivé látky, např. prach z bukového nebo dubového dřeva, kamenný prach nebo azbest. Tyto látky se považují za karcinogenní.
Informujte se o platných předpisech/zákonech týkajících se zacházení se zdraví škodlivým prachem ve vaší zemi.
Nikdy se nedotýkejte běžícího brusného nástroje. Hrozí nebezpečí zranění.
V případě potřeby použijte k práci ochranné prostředky. Při práci na žebříku nelze zaujmout pevný postoj.
Před uvedením do provozu
VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!
▶ Před všemi pracemi na přístroji vytáhněte síťovou zástrčku ze zásuvky!
OPATRNĚ!
Při výměně nástroje noste ochranné rukavice. Při kontaktu s výměnnými nástroji hrozí nebezpečí zranění.
Podle materiálu, který má být zpracován, a požadovaného úběru povrchu jsou k dispozici různé výměnné nástroje.
UPOZORNĚNÍ
Přístroj neodkládejte bez namontovaného výměnného nástroje (brusný talíř, hrncový brousicí kotouč z tvrdokovu atd.). Kartáčový věnec 5 se přitom může ohnout a poškodit.
Výměna brusných listů
Povrch brusného talíře 13e tvořen tkaninou suchého zipu, aby bylo možné brusné listy 16 rychle a snadno upevnit suchým zipem.
♦ Před nasazením nového brusného lista ^16 odstraňte nečistoty a prach z brusného talíře ^13 např. štětcem.
♦ Nasad'te brusný list 16 zarovnaně s hranou brusného talíře 13 poté položte brusný list 16 na brusný talíř 13 dobře přitlačte. Dbejte přitom na shodu odsávacích otvorů na brusném listu 16 brusném talíři . 13
K sejmutí brusného listu ^16 jej nadzvedněte bočně a stáhněte z brusného talíře ^13
Montáž/výměna výměnných nástrojů(Obr. A)
VÝSTRAHA!
▶ Tlačitko pro aretaci vřeten ^7 stiskněte pouze tehdy, je-li brusné vřeteno ^12 v klidu. Přístroj se jinak může poškodit.
UPOZORNĚNÍ
Hrncový brousicí kotouč z tvrdokov ^10 je vhodný k odstranění přechodů bednění na pohledovém betonu, zbylého betonu z bednicích prken nebo zbytků lepidla na dlaždicích.
Používejte pouze hrncové brousicí kotouče z tvrdokovu 1k rovným brusným povrchem.
♦ Vyčistěte brusné vřetens 12 a všechny součásti, které mají být namontovány.
♦ Pro upnutí a uvolnění výměnného nástroje stiskněte tlačitko pro aretaci vřetena ^7 🚫.
♦ Chcete-li upevnit výměnný nástroj, nasad'te upínací přírubu ⑪ na brusné vřeteno ⑫
♦ Na brusné vřeteno② položte požadovaný výměnný nástroj.
♦ Našroubujte upínací matid ^14 a utáhněte ji montážním klíčem s dvojitým otvorem ^15 .
UPOZORNĚNÍ
▶ Dbejte na to, aby nákružek upínací matic směřoval ven.
Montáž odsávání prachu
Prach z určitých materiálů, např. z olovnatého nátěru, některých druhů dřeva, minerálů a kovu, může být zdraví škodlivý. Dotyk nebo vdechnutí prachu může způsobit alergické reakce a/nebo dýchací onemocnění uživatele nebo v blízkosti se nacházejících osob.Některý prach, jako např. prach z dubového nebo bukového dřeva, se považuje za karcinogenní, zejména ve spojení s přísadami pro ošetření dřeva (chroman, konzervační prostředky na dřevo). Materiál obsahující azbest smí opracovávat pouze specialisté.
■ Vždy používejte odsávání prachu.
Elektrické nářadí používejte bud’ s prachovým vakem 18, nebo připojte schválené odsávání prachu a třísek.
■ Zajistěte dobré větrání pracoviště.
■ Doporučuje se používat ochrannou dýchací masku s třídou filtru P2.
■ Zabraňte zalomení odsávací hadice ^19 .
Pro zpracovávané materiály dodržujte předpisy platné ve vaší zemi.
♦ Vstupní stranu odsávací hadice 19 nasuňte na odsávací hrdlo 8
Sejměte vstupní nátrubel ^19a z odsávací hadice ^19 Rozepněte zip prachového vaku ^18a . Nyní zasuňte výstupní stranu odsávací hadice ^16 o odpovídajícího otvoru prachového vaku ^18 Zevnitř nasuňte vstupní nátrubek ^19a opět na odsávací hadici ^19 Zapněte zip prachového vaku ^18a .
♦ Při demontáži odsávací hadice ^19 postupujte v opačném pořadí.
Montáž adaptéru k externímu odsávání
Podle potřeby nasuňte adaptér k odsávání prachu 17 na odsávací hrdlo 8
♦ Připojte schválené odsávání prachu.
UPOZORNĚNÍ
Při opracování dřeva nebo materiálů, u kterých vzniká zdraví nebezpečný prach, se přístroj musí zapojit do vhodného, testovaného odsávacího zařízení.
Nastavení přídavné rukojeti
Sklon přídavné rukojeti 9 ze nastavit tak, aby se při určitých aplikacích dosáhlo přiznivější polohy vedoucí ruky při práci (např. při broušení blízko okraje).
♦ Povolte oba křídlové šroub, a nakloňte přídavnourukojeť a požadované pracovní polohy.
♦ Křídlové šroubý opět pevně utáhněte.
Pracovní pokyny
⚠️ VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!
▶ Před všemi pracemi na přístroji vytáhněte sítovou zástrčku ze zásuvky!
▶ Pred odložením přístroje vyčkejte, dokud se přístroj úplně nezastaví.
Úběrový výkon a jakost povrchu se v podstatě určí volbou brusného nástroje, předvoleným stupněm otáček a přítlakem.
Pouze dokonalé brusné nástroje přinášejí dobrý výkon při broušení a šetří přístroj.
Broušení
Přístroj při práci držte pevně oběma rukama a zajistěte si bezpečnou stabilitu. Přístroj se bezpečněji vede oběma rukama.
♦ Připojte systém odsávání (vlastní nebo externí odsávání).
Při externím odsávání:Pokud možno pracujte s funkcí dálkového vypnutí nebo automatického spuštění/zastavení vysavače. Vysavač se automaticky zapne a s časovým zpožděním opět vypne, aby se ze sací hadice odstranil veškerý zbytkový prach.
Zapněte přístroj, nasadťe ho celou brusnou plochou na podklad, který má být obroben, a pohybujte nářadím mírným tlakem po obrobku.
Dbejte na rovnoměrný přítlak, čímž prodloužíte životnost výměnných nástrojů.
♦ Nadměrné zvýšení přítlaku nevede k vyššímu úběrovému výkonu, nýbrž ke zvýšenému opotřebení přístroje a výměnného nástroje.
♦ Zvedněte přístroj z povrchu.
Při vlastním odsávání: Nechte elektrické nářadí několik sekund běžet, aby se odstranil veškerý zbývající prach z odsávací hadice 19.
Broušení na okraji
K broušení blízko okraje lze odstranit segment víka 6 chranného a odsávacího krytu . 4 m se použitý výměnný nástroj dostane blíže k hranám podlahy, stěny a stropu a také stávajícím instalacím, jako jsou trubky, a sousední plochy lze přesně obrábět.
Při těchto pracích počitejte s vývinem prachu, protože ochranný a odsávací kryt ④ již není uzavřen.
♦ Vytáhněte segment vík 6 dopředu z ochranného a odsávacího krytu 4
♦ Upravte plochy v blízkosti okrajů.
◆ Segment vík 6 opět nasuňte na odsávací kryt 4 aby zaskočil.
Obsluha
Směr otáčení nástroje!
Zapnutí
K zapnutí přístroje posuňte vypínač dopředu.K zajištění vypínače stiskněte vypínač dopředu dolů, aby zaskočil.
Vypnutí
K vypnutí elektrického nástroje vypína① pustte. Pokud je zaaretovaný, stiskněte krátce vypínač ① zadní části a poté jej uvolněte.
Nastavení otáček
Před zahájením práce nastavte otáčky vhodně pro použití. Pro hrubé broušení používejte nízké otáčky, pro jemné práce zvyšte otáčky.
■ Otáčky nastavte stisknutím tlačitel ^2 .
♦ Chcete-li otáčky zvýšit, stiskněte tlačítko2 +.
♦ Chcete-li otáčky snížit, stiskněte tlačítko② -.
UPOZORNĚNÍ
Výměnný nástroj po vypnutí dobíhá. Před odložením prístroje počkejte, až se výměnný nástroj zastaví.
Údržba a čištění
VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Před jakoukoli prací na přístroji ho vypněte a vytáhněte síťovou zástrčku ze zásuvky.
■ Přístroj je bezúdržbový.
K čištění přístroje nepoužívejte ostré předměty. Dovnitř přístroje nesmí vniknout žádné tekutiny. Jinak může dojít k poškození přístroje.
Čistěte přístroj pravidelně, nejlépe ihned po ukončení práce.
Plášť přístroje čistěte suchým hadrem – v žádném případě nepoužívejte benzín, rozpouštědla ani čisticí prostředky, které mohou poškodit plasty.
■ Větrací otvory musí být vždy volné.
■ Ulpívající brusný prach odstraňte štětcem.
UPOZORNĚNÍ
▶ Neuvedené náhradní díly (jako např. uhlíkové kartáče, spínače) můžete objednat přes naši servisní a poradenskou linku.
Vyprázdnění prachového vaku
Vyprázdněte prachový vak 18 čas, aby se zaručilo optimální odsávání prachu.
♦ Otevřete zip prachového vak18.
♦ Prachový va18 vytřepejte nad vhodnou odpadní nádobou.
Skladování a manipulace s doporučenými pracovními nástroji
■ Při manipulaci s brusnými nástroji a jejich přepravě je třeba zvláštní opatrnosti.
■ Brusné nástroje je třeba skladovat tak, aby nebyly vystaveny mechanickému poškození nebo vlivům prostředí (např. vlhkosti).
Likvidace
Obal se skladá z ekologických materiálů, které lze zlikvidovat v komunálních sběrných dvorech.
Nevyhazujte elektrické nářadí do domovního odpadu!
V souladu s evropskou směrnici č. 2012/19/EU musí být opotřebovaná
elektrická nářadí shromažd'ována odděleně a odevzdána k ekologické recyklaci.
Informace o možnostech likvidace vysloužilého přístroje vám poskytne obecní nebo městský úřad.
Obal zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby tyto obaly roztřídte. Obalové
materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1-7: plasty, 20-22: papír a lepenka, 80-98: kompozitní materiály.
Informace o možnostech likvidace vysloužilého výrobku vám podá správa vašeho obecního nebo městského úřadu.
Výrobek je recyklovatelný, podléhá rozšířené odpovědnosti výrobce a je shromažďován odděleně.
Záruka společnosti KompernassHandels GmbH
Vážená zákaznice, vážený zákazníku,
na tento přístroj získáváte záruku v trvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.
Záruční podmínky
Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz o koupi.
Pokud se do tří let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní doklad) a stručně se popíše, v čem závada spočívá a kdy se vyskytla.
Vztahuje-li se na závadu naše záruka, obdržíte zpět bud' opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.
Záruční doba a zákonné nároky vyplývající ze závad
Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti.
Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.
Rozsah záruky
Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.
Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje
na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače nebo díly, které jsou vyrobeny ze skla.
Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.
Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.
Záruční lhůta neplatí v těchto případech
■ normální opotřebení kapacity akumulátoru
- komerční použití výrobku
■ poškození nebo změna výrobku zákazníkem
■ nedodržení bezpečnostních předpisů a předpisů údržby, chyby obsluhy
■ škody vlivem přírodních živlů
Vyřízení v případě záruky
Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:
■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např. IAN 12345) jako doklad o koupi.
Číslo výrobku naleznete na typovém štítku na výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.
■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.
Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.
Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a instalační software.
Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN) 345147_2004 otevřít svůj návod k obsluze.
UPOZORNĚNÍ
▶ U nástrojů Parkside a Florabest zašlete, prosím, výlučně vadnou část bez příslušenství (např. akumulátor, úložný kufřík, montážní nářadí atd.).
Servis
CZ Servis Česko
Tel.: 800143873
E-Mail: kompernass@lidl.cz
IAN 345147_2004
Dovozce
Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.
Překlad originálu prohlášení o shodě
My, společnost KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NĚMECKO, tímto prohlašujeme, že tento výrobek je ve shodě s následujícími normami, normativními dokumenty a směrnicemi ES:
Směrnice o strojních zařízeních
(2006/42/EC)
Směrnice o elektromagnetické kompatibilitě
(2014/30/EU)
Směrnice o omezení používání nebezpečných látek (RoHS)
(2011/65/EU)*
* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsany předmět prohlášení je v souladu s předpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.
Použité harmonizované normy
EN 60745-1:2009+A11
EN 60745-2-3:2011+A2+A11+A12+A13
EN 55014-1:2017
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-3:2013+A1
EN 50581:2012
Typové označení stroje: Bruska na stěny a podlahy PWBS 180 B2
Rok výroby: 07-2020
Sériové číslo: IAN 345147_2004
Bochum, 23.7. 2020
Semi Uguzlu
- manažer kvality -
Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.
Obsah
Úvod 100
Určené použitie 100
Vybavenie 100
Rozsah dodávky 100
Technické údaje 101
Všeobecné bezpečnostné pokyny pre elektrické náradie ..... 101
Vyprázdnenie vrecka na prach 111
Používanie na účel elektrického náradia zahrňa nasledovné činnosti:
Nameraná hodnota hluku zistená podl'a
EN 60745. Hodnota hladiny hluku elektrického náradia, vyhodnotená ako A, je typicky
Hodnota emisií hluku
Všeobecné bezpečnostné pokyny pre elektrické náradie
⚠️ VÝSTRAHA!
2. Elektrická bezpečnost'
▶ Pri výmene náradia noste ochranné rukavice. Pri kontakte s nasadzovacími nástrojmi hrozí nebezpečenstvo poranenia.
♦ Pri demontáži odsávacej hadic 39 postupujte v opačnom poradí.
Montáž adaptéra na externé odsávanie
Ak je to možné, využite dial'kový vypínač alebo automatický štart/stop odsávania. Odsávač sa automaticky zapína a oneskorene vypína, aby odstránil zvyšný prach z odsávacej hadice.
Pri takejto práci počítajte s tvorbou prachu, pretože už nie je zatvorený ochranný a odsávací kryt 4.
♦ Vytiahnite krycí die 6 z ochranného a odsávacieho krytu 4 merom dopredu.
♦ Opracujte okrajové plochy.
♦ Nasad'te krycí die 6 na odsávací kryt 4 až kým nezaaretuje.
Obsluha
■ Smer ořáčania nástroja!
Zapnutie
■ Počet otáčok nastavíte stlačením tlačidie ^2 .
♦ Stlačením tlačidle ^2 + otáčky zvýšite.
♦ Stlačením tlačidle ^2 - otáčky znížite.
UPOZORNENIE
Vyprázdnenie vrecka na prach
Vrecko na prach vyprázdňujte 18čas, aby ste zabezpečili optimálne odsávanie prachu.
♦ Otvorte zips vrecka na prac18.
♦ Vysypte vrecko na prac18 do vhodnej nádoby na odpad.
Záruka spoločnosti KompernassHandelsGmbH
Vážená zákazníčka, vážený zákazník,
Pomocou tohto QR-kódu sa dostanete priamo na stránku servisu Lidl (www.lidl-service.com) a pomocou zadania čísla výrobku (IAN) 345147_2004 otvoríte váš návod na obsluhu.
UPOZORNENIE
Elektromagnetická znášanlivost'
(2014/30/EU)
Smernica RoHS
(2011/65/EU)*
Použité harmonizované normy
EN 60745-1: 2009+A11
EN 60745-2-3:2011+A2+A11+A12+A13
EN 55014-1:2017
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-3:2013+A1
EN 50581:2012
Typové označenie stroja: Systém na opracovanie stien a podláh PWBS 180 B2
Rok výroby: 07-2020
Sériové číslo: IAN 345147_2004
Bochum, 23.07.2020
Semi Uguzlu
- Manažér kvality -
