SGS4HVI32E - Myčka na nádobí BOSCH - Bezplatný návod k obsluze

Typ produktu	Vestavná myčka nádobí
Značka	Bosch
Model	SGS4HVI32E
Výška	86 cm (nastavitelná)
Šířka	60 cm
Hloubka	60 cm
Přibližná hmotnost	45 kg
Elektrické napájení	220-240 V ~ 50 Hz
Proud	10 A
Počet sad nádobí	12-14 standardních sad nádobí
Programy	Několik programů včetně ekologického, intenzivního, rychlého atd.
Speciální funkce	VarioDrawer (Vario zásuvka), EmotionLight, TimeLight, Gap illumination
Filtrační systém	Hrubý filtr, mikrofiltrový systém, vyjímatelný filtrační systém
Postřikovací ramena	Horní a spodní demontovatelná
Typ instalace	Vestavná, volně stojící možnost s pracovní deskou
Opravitelnost	Dostupné náhradní díly: ramena, filtry, řemeny, těsnění, elektronické moduly
Bezpečnost	Před opravou odpojit od sítě, po opravě provést test VDE 0701
Údržba	Pravidelné čištění filtrů a postřikovacích ramen
Hlučnost	Přibližně 44 dB (odhad)
Spotřeba vody	Přibližně 9-12 L na cyklus
Spotřeba energie	Přibližně 0.8-1.2 kWh na cyklus

Často kladené otázky - SGS4HVI32E BOSCH

Jak vyměnit filtry myčky nádobí?

Otočte hrubý filtr proti směru hodinových ručiček, vyjměte filtrační systém, poté sklopte mikrofiltrový systém. Při montáži opět sestavte a otočte po směru hodinových ručiček, dokud se šipky nezarovnají.

Jak vyměnit postřikovací ramena?

U horního ramena jej odšroubujte a stáhněte dolů. U spodního ramena jej sklopte dolů a vyjměte. Nové rameno nasaďte opačným postupem.

Co dělat, když myčka nádobí nezačne?

Zkontrolujte elektrické napájení, zda jsou dvířka správně zavřená a zda je zvolen program. Pokud problém přetrvává, nahlédněte do návodu nebo kontaktujte zákaznický servis.

Jak vyčistit víko dávkovače detergentu?

Otevřete víko, posuňte jej o 5 mm, zvedněte jej za spodní část vodících lišt. Očistěte vlhkým hadříkem a poté nasaďte zpět.

Jak vyměnit spodní těsnění dveří?

Odstraňte pojistné spony, odpojte přepadový kanál, vyjměte staré těsnění. Nainstalujte nové těsnění, správně umístěte těsnicí krytky a vraťte spony.

Jak vyměnit ovládací panel?

Odpojte spotřebič od sítě, sejměte přední dveře, odpojte elektrické připojení, vyjměte ovládací panel. Nový panel namontujte opačným postupem.

Jak vyměnit napájecí kabel?

Odpojte spotřebič od sítě, jemným pohybem vyjměte starý kabel, zasuňte nový, dokud nezaklapne. Zkontrolujte, zda nedochází k přehřívání.

Jak demontovat Vario zásuvku?

Ohněte nožky rukojeti dovnitř, vyjměte rukojeť, zatlačte plastové vložky, vytáhněte sklopné tyče, poté vyjměte kovový rám z upevnění.

Jak vyměnit dveřní závěs?

Odstraňte boční panel, přední dveře, vnitřní dveře, ovládací panel, poté pružiny. Odpojte upevňovací háček a vytáhněte závěs dopředu. Nový závěs namontujte opačným postupem a znovu připojte zemnicí vodič.

Jak vyměnit základovou desku?

Odstraňte lištu soklu, poté plech soklu odstraněním šroubů a upevňovacích prvků. Nový plech namontujte opačným postupem.

NÁVOD K OBSLUZE SGS4HVI32E BOSCH

Poznámky k opravě - Myčka nádobí

i O tomto dokumentu 86

1.1 Důležité informace....86

1.1.1 Účel 86

1.2 Vysvětlení symbolů....86

1.2.1 Úroveň nebezpečí 86

1.2.2 Symboly nebezpečí 86

1.2.3 Struktura výstrah....87

1.2.4 Obecné symboly 87

Bezpečnost....88

2.1 Všeobecné bezpečnostní pokyny 88

2.1.1 Všechny domácí spotřebiče....88

Nástroje a pomůcky 89

Oprava....90

4.1 Výměna horní desky....90

4.1.1 Sejmutí horní desky 90

4.1.2 Montáž horní desky 90

4.2 Montáž systému košů 91

4.2.1 Montáž zásobníku na tablety u modelu 86 cm 91

4.2.2 Montáž držáku šálků 91

4.2.3 Montáž parní vložky 92

4.3 Výměna zásuvky varioDrawer 93

4.3.1 Vyjmutí zásuvky varioDrawer 93

4.3.2 Montáž zásuvky varioDrawer 94

4.4 Výměna ostřikovacích ramen 95

4.4.1 Vyjmutí ostřikovacího ramena 95

4.4.2 Montáž ostřikovacího ramena 95

4.5 Výměna filtrů 96

4.5.1 Vyjmutí filtru 96

4.6 Montáž ostřikovací hlavy pro plechy 97

4.7 Výměna napájecího kabelu 98

4.7.1 Vytažení napájecího kabelu....98

4.7.2 Připojení napájecího kabelu....98

4.8 Výměna krytu zásobníku na mycí prostředek 99

4.8.1 Odstranění krytu zásobníku na mycí prostředek 99

4.8.2 Vložení pružiny....99

4.8.3 Montáž krytu zásobníku na mycí prostředek....99

4.9 Výměna krytu čerpadla odpadní vody.... 100

4.9.1 Odstranění krytu čerpadla odpadní vody.... 100

4.9.2 Montáž krytu čerpadla odpadní vody 100

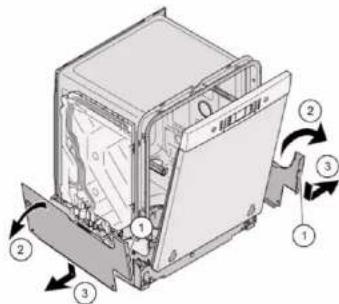

4.10 Výměna bočního panelu.... 101

4.10.1 Sejmutí bočního panelu 101

4.10.2 Montáž bočního panelu.... 102

4.11 Výměna vnějších dvířek 103

4.11.1 Vyjmutí vnějších dvířek 103

4.11.2 Montáž vnějších dvířek 103

4.12 Výměna ovládacího panelu.... 105

4.12.1 Odstranění ovládacího panelu.... 105

4.12.2 Montáž ovládacího panelu 105

4.13 Oprava pružin dvířek.... 106

4.14 Výměna spodního panelu 108

4.14.1 Sejmutí spodního panelu 108

4.14.2 Montáž spodního panelu.... 108

4.15 Výměna zásuvkové desky v základně 109

4.15.1 Odstranění zásuvkové desky v základně.... 109

4.15.2 Montáž zásuvkové desky v základně 109

4.16 Výměna přepadového potrubí.... 110

4.16.1 Odstranění přepadového odtoku 110

4.16.2 Montáž přepadového potrubí.... 111

4.17 Výměna vnitřních dvířek 113

4.17.1 Vyjmutí vnitřních dvířek.... 113

4.17.2 Montáž vnitřních dvířek.... 113

4.18 Výměna závěsu dvířek 114

4.18.1 Odstranění závěsu dvířek 114

4.18.2 Montáž závěsu dvířek.... 114

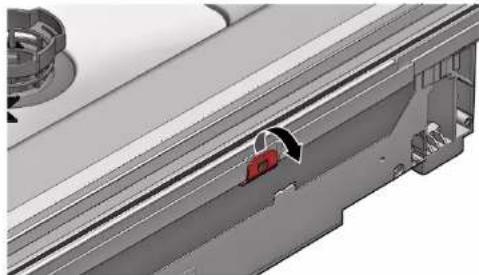

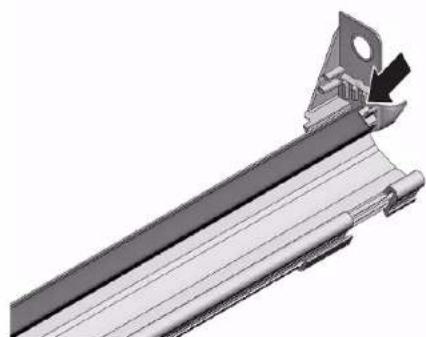

4.19 Výměna (spodního) těsnění dvířek.... 116

4.19.1 Vyjmutí těsnění dvířek 116

4.19.2 Montáž těsnění dvířek.... 117

4.20 Výměna (horního) těsnění dvířek 118

4.20.1 Vyjmutí těsnění dvířek 118

4.20.2 Montáž těsnění dvířek.... 118

Poznámky k opravě - Myčka nádobí

4.21 Výměna EmotionLight.... 119

4.21.1 Odstranění EmotionLight.... 119 4.21.2 Montáž EmotionLight.... 119

4.22 Výměna TimeLight.... 122

4.22.1 Vyjmutí TimeLight 122 4.22.2 Montáž TimeLight 122

4.23 Výměna Gap Illumination 123

4.23.1 Vyjmutí Gap Illumination.... 123 4.23.2 Montáž Gap Illumination.... 124

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

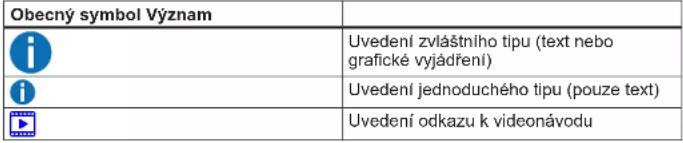

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačítka[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv. ■ Zajistěte těžké součásti před pádem. ■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče! ■ Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! ■ Nedotýkejte se modulů, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Shímky
Šroubovák torx T20 s otvorem [00340764]	100 mm, pro šrouby s pojistným kolíkem
Šroubovák torx T15	Délka 80 mm
Plochý šroubovák Čepel 10 mm x 1,6 mm x 200 mm
Jehlové kleště [00340871]	Délka: 200 mm, rovné

Oprava

4.1 Výměna horní desky

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je volně přístupný.

4.1.1 Sejmutí horní desky

1. Odstraňte dva šrouby ze zadní strany (1) (volitelně).
2. Stiskněte obě západky umístěné pod horní deskou směrem nahoru (2).

1. Lehce nadzvedněte čelo horní desky (3).
2. Horní desku vysuňte směrem dozadu (4).
3. Sejměte horní desku.

4.1.2 Montáž horní desky

1. Zaklapněte zadní část pracovní desky do vodicích lišt pomocí pojistných manžet (1).

1. Horní desku posuňte dopředu (2).
2. Zatlačte přední část horní desky směrem dolů, dokud obě západky slyšitelně nezapadnou na místo (3).
3. Opět zašroubujte dva šrouby (4) (volitelně).

Oprava

4.2 Montáž systému košů

Požadavek:

Ze spotřebiče byl odstraněn příslušný koš.

4.2.1 Montáž zásobníku na tablety u modelu 86 cm

Speciální nástroje:

Zásobník na tablety [00614935]

Držák šálků [00618565]

1. Vložte zásobník na tablety do čela koše.
2. Vystřed'te jej a zaklapněte zásobník na správné místo.

4.2.2 Montáž držáku šálků

Speciální nástroje:

Zásobník na tablety [00614935] Držák šálků [00618565]

Při mytí šálků je možné držák vyklopit. Přidaný úhel omezuje hromadění vody na spodní straně šálků. U vysokých sklenic doporučujeme ponechat držák šálků sklopený. Jsou-li horní koše vybaveny volitelnou plastovou vložkou, musí být nejprve vyjmuta.

1. Vyjměte plastovou vložku.

1. Nacvakněte držák šálků na správné místo.

1. Umístěte nádobí, které chcete umýt.

4.2.3 Montáž parní vložky

Speciální nástroje:

Zásobník na tablety [00614935] Držák šálků [00618565]

Zasuňte parní vložku koncovkami pod systém košů.

4.3 Výměna zásuvky varioDrawer

4.3.1 Vyjmutí zásuvky varioDrawer

1. Ohněte klapky madla dovnitř.

1. Vyjměte madlo směrem nahoru.
2. Vycvakněte plastové boční vložky ven a vytlačte je nahoru z rámu.

1. Opatrně ohněte zoubky vodicí kolejnice směrem ven.

1. Vytáhněte sklopné trny ven ze zoubků.
2. Vycvakněte čelo kovového rámu z držáků.

4.3.2 Montáž zásuvky varioDrawer

▶ Montáž proveďte v opačném sledu.

Oprava

4.4 Výměna ostřikovacích ramen

4.4.1 Vyjmutí ostřikovacího ramena

1. Vyšroubujte horní ostřikovací rameno (1) a vyjměte jej vytáhnutím směrem dolů (2).

1. Vyjměte spodní ostřikovací rameno jeho vytáhnutím směrem dolů.

4.4.2 Montáž ostřikovacího ramena

1. Vložte spodní ostřikovací rameno.

Ostřikovací rameno zaklapne na své místo.

1. Vložte horní ostřikovací rameno a pevně jej zašroubujte na své místo.

Oprava

4.5 Výměna filtrů

4.5.1 Vyjmutí filtru

1. Otočte hrubý filtr proti směru hodinových ručiček (1) a vyjměte filtrační systém (2).

Dbejte na to, aby do jímky nespadly žádné cizí předměty.

1. Vytažením vyjměte mikrofiltr.

1. Smontujte filtrační systém. Ujistěte se, že zajišťovací západky hrubého filtru zaklaply na své místo.
2. Vložte filtrační systém do spotřebiče a otočte hrubý filtr ve směru hodinových ručiček. Ujistěte se, že obě šipky licují.

Oprava

4.6 Montáž ostřikovací hlavy pro plechy

1. Vyjměte horní koš.
2. Vložte ostřikovací hlavu pro plechy do držáku (1) a otočte jí směrem doprava (2).

Ostřikovací hlava pro plechy zaklapne do své polohy.

Oprava

4.7 Výměna napájecího kabelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný.

4.7.1 Vytažení napájecího kabelu

- Opatrně pohybujte zástrčkou napájecího kabelu nahoru a dolů a vytáhněte ji ze zásuvky.

4.7.2 Připojení napájecího kabelu

POZOR!

Přehřátí síťové přípojky!

Nebezpečí požáru

Důkladně zasuňte napájecí kabel, dokud nezaklapne.

Zasuňte zástrčku napájecího kabelu do síťové zásuvky, dokud zástrčka slyšitelně nezaklapne na své místo.

Oprava

4.8 Výměna krytu zásobníku na mycí prostředek

Pro vypáčení můžete použít malý šroubovák.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Dvířka jsou otevřená. Kryt zásobníku na mycí prostředek je otevřený.

4.8.1 Odstranění krytu zásobníku na mycí prostředek

1. Posuňte kryt zásobníku na mycí prostředek o 5 mm.
2. Vyjměte spodní stranu krytu zásobníku na mycí prostředek z kolejnic a horní stranu krytu vysuňte ven.
3. Odstraňte pružinu.

4.8.2 Vložení pružiny

1. Dlouhý konec pružiny vložte do montážního otvoru dávkovací jednotky (1).

1. Krátký konec pružiny vložte do montážního otvoru krytu zásobníku na mycí prostředek (2).
2. Zamáčkněte kryt do dávkovací jednotky (3).

4.8.3 Montáž krytu zásobníku na mycí prostředek

1. V poloze 5 mm před úplným otevřením vložte kryt zásobníku na mycí prostředek do vodicí lišty na jedné straně. Za použití jemné síly zatlačte opačný konec do vodicí lišty.
2. Zkontrolujte funkci krytu zásobníku na mycí prostředek.

Oprava

4.9 Výměna krytu čerpadla odpadní vody

Požadavek:

Koš je vyjmutý. √ Filtry jsou odstraněné. → 96

4.9.1 Odstranění krytu čerpadla odpadní vody

1. Vyčerpejte veškerou vodu.

V případě potřeby použijte houbičku.

1. Odmontujte kryt čerpadla lžící a uchopte jej za rozpěru.

1. Zvedněte kryt čerpadla šikmo směrem dovnitř a odstraňte jej.

4.9.2 Montáž krytu čerpadla odpadní vody

▶ Vložte kryt čerpadla (1) a zatlačte na něj (2).

Kryt čerpadla zaklapne na své místo.

Oprava

4.10 Výměna bočního panelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný. Volně stojící spotřebiče: horní deska je sejmutá. → 90

4.10.1 Sejmutí bočního panelu

1. Z bočního panelu vyšroubujte šrouby (1).

Obr. 1: Plně integrovaný spotřebič

1. Vykloňte boční panel nahoře mírně ven (2).
2. Spusťte boční panel a vytáhněte jej ze žlábku základny (3).

Oprava

4.10.2 Montáž bočního panelu

1. Vložte boční panel do žlábku základny (1).

Obr. 2: Plně integrovaný spotřebič

1. Zatlačte boční panel do spotřebiče (2).
2. Boční panel zajistěte šrouby (3).

Oprava

4.11 Výměna vnějších dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody.

4.11.1 Výjmutí vnějších dvířek

Odstraňte šrouby, které jsou popsané v následujících krocích.

1. Otevřete dvířka.
2. Odstraňte čtyři šrouby.

Dvířka na jedné straně přidržujte.

Odstraňte dva šrouby.

4.11.2 Montáž vnějších dvířek

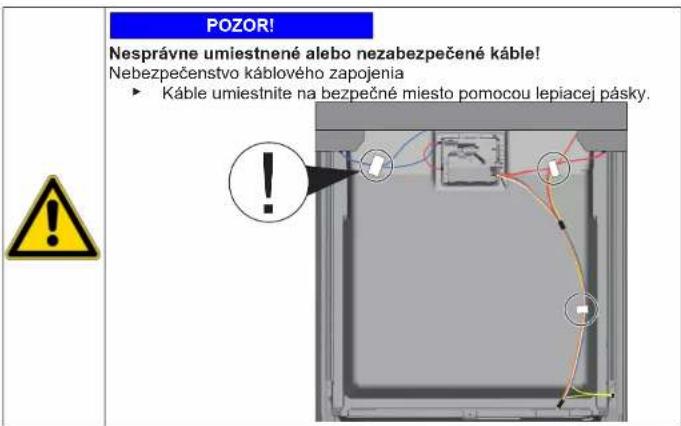

POZOR!

Kabely, které nejsou správně umístěny nebo nejsou zajištěny! Poškození kabelů

- Položte kabely a zajistěte je ve vhodné poloze lepicí páskou

Izolační rouno je správně umístěno a upevněno na vnitřní straně vnějších dvířek. Do vnějších dvířek jsou namontovány závěsy. 1. Zavřete vnitřní dvířka, aniž byste je zaklapli. 2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

1. Zatlačte vnější dvířka směrem k vnitřním dvířkům a přidržte je (2).

4.

Dvířka na jedné straně přidržujte.

Otevřete dvířka a zajistěte je dvěma šrouby (kovové šrouby 4 x 11 mm).

1. Vnější dvířka zajistěte čtyřmi šrouby (kovové šrouby 4 x 11 mm).

4.12 Výměna ovládacího panelu

Je-li vadný jeden z řídicích modulů, musí být vyměněn celý ovládací panel.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmutá. Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič).

4.12.1 Odstranění ovládacího panelu

1. Odpojte elektrické připojení ovládacího panelu a senzoru nízké hladiny lešticího prostředku (1, 2).

1. Odpojte zemnicí kabel (3) (volitelně).
2. Otevřete dvířka spotřebiče.
3. Zajistěte ovládací panel před pádem (přidržte jej).
4. Odstraňte šest šroubů.

1. Odstraňte ovládací panel.

4.12.2 Montáž ovládacího panelu

Použijte šrouby 4 x 16 mm.

▶ Montáž provedte v opačném sledu.

Oprava

4.13 Oprava pružin dvířek

1. Odstraňte kryt vedení kabelu.

1. Dvířka pootevřete (1).
2. Umístěte drážku do žlábku základny (2).
3. Pomalu dvířka zavřete (3).

Kabelový systém se automaticky připevní k závěsu dveří.

Oprava

1. Jemně zavřete dvířka (4).
2. Posuňte drážku dozadu a uvolněte závěs dvířek (5).
3. Otevřete dvířka (6).

1. Opakujte proces na druhé straně spotřebiče.

Oprava

4.14 Výměna spodního panelu

Nožičky jsou identické a lze je libovolně zaměnit.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmutá. Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič).

4.14.1 Sejmutí spodního panelu

1.

Nesprávné sejmutí.

Pokud spodní panel uvolníte po straně a sejmete jej, mohou se ulomit oba dva držáky. Je-li poškozený pouze jeden držák, je možné vyměnit strany, oba držáky jsou identické.

Doporučujeme umístit nějaký předmět pod přední boční stranu spotřebiče, aby došlo k odlehčení spodního panelu s nožičkami.

1. Sáhněte šroubovákem do vodicí lišty (1) a uvolněte západku jejím zatlačením dolů.

1. Zvedněte panel.
2. Odstraňte nožičky směrem dopředu (1).

4.14.2 Montáž spodního panelu

1. Namontujte nožičky.
2. Upevněte spodní panel v jeho horní části (1) a zatlačte na něj, dokud slyšitelně nezaklapne do správné polohy (2).

4.15 Výměna zásuvkové desky v základně

Zásuvková deska je umístěna ve spodní části vpředu.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku (volitelně) je odstraněna. Vnější dvířka jsou vyjmutá. Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič). √ Spodní panel je odstraněný (volitelně).→108

4.15.1 Odstranění zásuvkové desky v základně

1. Odstraňte dva šrouby (1).

1. Uvolněte západky (2).
2. Opatrně nakloňte zásuvkovou desku dopředu (1).

V závislosti na modelové řadě může být zástrčka EmotionLight stále připevněna k základně.

Odjistěte zástrčku na západce a zatáhněte dozadu (volitelně) (2).

4.15.2 Montáž zásuvkové desky v základně

Montáž zásuvkové desky provedte v opačném sledu.

Oprava

4.16 Výměna přepadového potrubí

Přepadové potrubí je umístěno ve spodní části spotřebiče vpředu.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku je odstraněna (volitelně). Vnější dvířka jsou vyjmutá. Spodní panel je odstraněný (volitelně). Zásuvková deska v základně je odstraněná.

4.16.1 Odstranění přepadového odtoku

Zbytková voda

Po odstranění vypouštěcí hadice může vytéci zbytková voda.

Zachytte vodu nebo ji ze dna spotřebiče odsajte.

1. Odstraňte západku na horní straně (1, 2).

1. Uvolněte západku nahoře.

1. Pod kovový držák vložte šroubovák (1).
2. Jemně uvolněte kovovou úchytku (2).

1. Vyjměte přepadové potrubí.

4.16.2 Montáž přepadového potrubí

Poškození vodou při nesprávné instalaci přepadového potrubí! Spodní část přepadového potrubí správně zasuňte do kolejnic ve žlábku základny. Horní část přepadového potrubí zaklapněte správně na své místo.

1. Umístěte přepadové potrubí (1).
2. Zasuňte přepadové potrubí do těsnění (2).
3. Zatlačte přepadové potrubí do kolejnic v těsnění (3).
4. Přepadové potrubí vložte s nejvyšší přesností (4).
5. Zaklapněte přepadové potrubí (5).

1. Zkontrolujte levou i pravou stranu montáže. 3. Zkontrolujte správné usazení.

1. Zaklapněte kovovou úchytku na levé i pravé straně.

4.17 Výměna vnitřních dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody.

4.17.1 Výjmutí vnitřních dvířek

1. Odstraňte šrouby (1).
2. Vyjměte vnitřní dvířka směrem nahoru (2).

1. Zajistěte závěs dvířek šrouby.
2. Namontujte vnitřní dvířka na závěs.
3. Zajistěte vnitřní dvířka šrouby.

4.17.2 Montáž vnitřních dvířek

1. Vytáhněte těsnění dvířek dopředu.
2. Vnitřní dvířka posuňte za těsnění.
3. Zavřete vnitřní dvířka.
4. Vytáhněte těsnění dvířek nahoru. Boční díly směřují nahoru.
5. Posuňte závěs dvířek nahoru.

Oprava

4.18 Výměna závěsu dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný. Boční panel je odstraněný.→101 Vnější dvířka jsou vyjmutá. √ Vnitřní dvířka jsou odstraněná. Ovládací panel je odstraněný.→105 Pružiny dvířek jsou zajištěné. → 106 Spodní panel je odstraněný.→108 Zásuvková deska v základně je odstraněná.→109 Přepadový žlab je odstraněný.→110

4.18.1 Odstranění závěsu dvířek

1. Pomocí šroubováku uvolněte západku (1).
2. Vytáhněte závěs směrem dopředu (2).

1. Uvolněte zemnicí kabel na závěsu dveří.

4.18.2 Montáž závěsu dvířek

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem.

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář. Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Oprava

1. Do spotřebiče umístěte závěs (1).
2. Posuňte závěs dolů (2) tak, aby do spotřebiče zapadl.

Chybějící uzemnění může vést ke vzniku potenciálu elektrické sítě na dveřích.

Proveďte uzemnění.

4.19 Výměna (spodního) těsnění dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmutá. Zásuvková deska v základně je odstraněná. →109 √ Spodní panel je odstraněný (volitelně). →108 Pružiny dvířek jsou odstraněny. Ovládací panel je odstraněný. √ Byl odstraněn držák kabelového svazku vpravo dole.

4.19.1 Vyjmutí těsnění dvířek

1. Ze spodního těsnění dveří vyjměte dvě přidržné spony (1, 2).

1. Odpojte přepadový odtok.

1. Vyjměte přepadový žlab.

1. Z vnitřních dvířek vyjměte spodní těsnění.

4.19.2 Montáž těsnění dvířek

1. Spolu s těsněním dvířek umístěte na těsnicí lištu vlevo a vpravo těsnicí uzávěry.

1. Do vnitřních dvířek vložte těsnění s uzavírací klapkou.
2. Těsnění dvířek zajistěte dvěma přidržnými sponami.

Oprava

4.20 Výměna (horního) těsnění dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody.

4.20.1 Vyjmutí těsnění dvířek

Z vnitřního rámu vyjměte těsnění.

4.20.2 Montáž těsnění dvířek

Před montáží musí být těsnění dvířek zkráceno na správnou délku. Ta činí 1 750 mm pro spotřebiče s výškou 81 cm a 1 850 mm pro spotřebiče s výškou 86 cm.

1. Připravte si příslušné těsnění dvířek.
2. Ujistěte se o správné montážní poloze profilu těsnění.

1. Bílá tečka musí lícovat s proužkem těsnící lišty.

Těsnění nesmí být v rozích zvlněné ani napnuté. Těsnění je na koncích příčně zaříznuto a zepředu se zužuje směrem ke spodní části zásobníku.

Umístěte konec těsnění rovně dopředu pod vnitřní dvířka. Těsnění by mělo co nejvíce doléhat ke straně zásobníku.

Správně namontované těsnění dvířek:

4.21 Výměna EmotionLight

EmotionLight se nachází v horní přední vnější části proplachovací nádrže.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný. Horní deska je odstraněná (volitelně). Pravý boční panel je odstraněný (volitelně). → 101

4.21.1 Odstranění EmotionLight

1. Odjistěte přídržný hák vzadu (1).

1. Vytáhněte držák směrem nahoru (2).
2. Vytáhněte zástrčku z konektoru (vpravo dole na přední straně spotřebiče).
3. Odpojte elektrické připojení od napájecího modulu.

1. Odstraňte EmotionLight ze spotřebiče.

4.21.2 Montáž EmotionLight

1. Vložte držák do rámu proplachovací nádrže (1).

1. Zahákněte přídržný hák (2).

3.

Kabel namontujte na spodní pravou stranu.

4.22 Výměna TimeLight

TimeLight vyměňte pouze jako celek. Modul TimeLight je upevněn k zadní části zásuvkové desky v základně.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spodní panel je odstraněný.→108 Zásuvková deska v základě je odstraněná a otočená.→109

4.22.1 Vyjmutí TimeLight

1. Západky (1) jemně ohněte směrem ven.

1. Vytáhněte modul TimeLight nahoru z vodicí lišty (2).

4.22.2 Montáž TimeLight

1. Ohněte západky (1) zpět.

1. Zasuňte modul TimeLight do vodicí lišty (2).
2. Zapojte elektrické připojení.

Oprava

4.23 Výměna Gap Illumination

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou demontovaná. Ovládací panel je odstraněný.

4.23.1 Vyjmutí Gap Illumination

1. Odjistěte západku (1).
2. Odpojte elektrické připojení z provozního modulu (2).

1. Odjistěte přidržný hák vzadu (1).
2. Vyjměte světelné vlákno (2).

1. Odjistěte přídržný hák (1).
2. Zvedněte desku plošných spojů s držákem a vyjměte ji z rámu provozního modulu (2).

1. Vložte držák desky plošných spojů do rámu provozního modulu.

1. Upevněte jej zaklapnutím.

1. Vložte světelné vlákno a upevněte jej zaklapnutím.

1. Vodič připojte k provoznímu modulu.

Tip til reparation - Opvaskemaskine

i Om dette dokument.... 127

1.1 Vigtig information.... 127

1.1.1 Formäl 127

Poznámky k opravám - Umývačka riadu

i O tomto dokumente....786

1.1 Dôležité informácie 786

1.1.1 Účel 786

1.2 Vysvetlenie symbolov 786

1.2.1 Úrovne nebezpečenstva....786

1.2.4 Všeobecné symboly 787

Bezpečnost'......788

2.1 Všeobecné bezpečnostné pokyny 788

2.1.1 Všetky domáce spotrebiče....788

4.2.1 Montáž držadla v modeli s rozmerom 86 cm 791

4.2.2 Montáž úchytky na pridržanie pohárov 791

4.3 Výmena zásuvky varioDrawer 793

4.3.1 Vybratie zásuvky varioDrawer....793

4.3.2 Montáž zásuvky varioDrawer 794

4.4 Výmena ostrekovacích ramien 795

4.4.1 Odoberanie ostrekovacieho ramena.... 795

4.4.2 Montáž ostrekovacieho ramena 795

4.5 Výmena filtrov 796

4.5.1 Odoberanie filtra 796

4.5.2 Montáz filtrov 796

4.6 Montáž ostrekovacej hlavice na plech na pečenie.... 797

4.7 Výmena elektrického kábla 798

4.7.1 Odpojenie elektrického kábla 798

4.7.2 Pripojenie elektrického kábla 798

4.8 Výmena krytu na prací prostriedok 799

4.8.3 Montáž krytu na prací prostriedok....799

4.11 Výmena vonkajších dvierok 803

4.11.1 Odoberanie vonkajších dvierok 803

4.11.2 Montáž vonkajších dvierok 803

4.12 Výmena ovládacieho panelu....805

4.12.2 Montáž ovládacieho panelu 805

4.13 Zaistenie pružín dvierok 806

4.15 Výmena dosky zásuvky v základni 809

4.15.1 Odobratie dosky zásuvky v základni 809

4.15.2 Montáž dosky zásuvky v základni 809

4.18.2 Montáž závesu dvierok 814

Poznámky k opravám - Umývačka riadu

4.21 Výmena EmotionLight....819

4.21.1 Odoberanie osvetlenia EmotionLight 819 4.21.2 Montáž osvetlenia EmotionLight....819

4.22 Výmena TimeLight 822

4.22.1 Odstránenie TimeLight 822 4.22.2 Montáž TimeLight 822

4.23 Výmena Gap illumination 823

4.23.1 Odstránenie Gap illumination.... 823 4.23.2 Montáž Gap illumination 824

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

1.2.4 Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Bezpečnosť

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všechny domácí spotřebiče

Spotřebič je odpojen od elektrického napájení. Spotřebič je volně přístupný.

4.1.1 Demontáž pracovní desky

1. Vpředu mírně zvedněte pracovní desku (3).
2. Pracovní desku zatlačte směrem dozadu (4).
3. Odstraňte pracovní desku.

4.2.1 Montáž držadla u modelu s rozměrem 86 cm Speciální nářadí:

Postup [00614935]

Držák na přidržení sklenic [00618565]

1. Vložte držadlo diagonálně do čela koše.
2. Vyrovnejte a zacvakněte držák na své místo.

Oprava

Napařovací vložku vtlačte koncovými kusy pod systém košů.

4.3 Výměna zásuvky varioDrawer

4.3.1 Vyjmutí zásuvky varioDrawer

1. Ohněte kryt držadla směrem dovnitř.

1. Sejměte držadlo směrem nahoru.
2. Stiskněte plastové boční vložky směrem ven a vytlačte je nahoru z rámu.

1. Vytlačte kovový rám vzadu z vodidla.

4.3.2 Montáž zásuvky varioDrawer

- Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.4 Výměna ostřikovacích ramen

4.4.1 Sejmutí ostřikovacího ramene

1. Odšroubujte horní ostřikovací rameno (1) a potáhněte dolů, čímž ho vyjmete (2).

1. Stáhněte mikrofiltr a vyjměte jej.

4.5.2 Montáž filtrů

1. Vyjměte horní koš.
2. Vložte ostřikovací hlavici na plech na pečení do držadla (1) a otočte doprava (2).

4.7 Výměna elektrického kabelu

Požadavek:

Spotřebič je odpojen od elektrického napájení. √ Spotřebič je odpojen od zdroje vody. √ Spotřebič je volně přístupný.

4.7.1 Odpojení elektrického kabelu

- Opatrně pohybujte zástrčkou elektrického kabelu nahoru a dolů a vytáhněte ji ze zásuvky.

4.7.2 Připojení elektrického kabelu

POZOR!

▶ Pevně zasuňte elektrický kabel, dokud nezacvakne.

Zasuňte zástrčku elektrického kabelu do zásuvky, dokud neuslyšíte, že zástrčka zacvakne na své místo.

Oprava

4.8 Výmena krytu na prací prostriedok

1. Posuňte kryt na prací prostriedok o 5 mm.
2. Vypáčte kryt na prací prostriedok na spodnej strane von z vodiacich kolajníc a vezmite kryt na prací prostriedok na hornej strane von z vodiacich kolajníc.
3. Vyberte pružinu.

4.8.3 Montáž krytu na prací prostriedok

1. Vložte kryt na prací prostriedok 5 mm pred úplným otvorením do vodiacich kolajníc na boku. Použitím miernej sily zatlačte opačnú stranu do vodiacich kolajníc.
2. Skontrolujte funkciu krytu na prací prostriedok.

Oprava

4.9 Výmena viečka čerpadla na odpadovú vodu

Požiadavka:

1. Zdvihnite viečko čerpadla zboku dovnútra a vyberte ho.

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Voľne stojace spotrebiče: Pracovná plocha bola odobratá. → 790

4.11 Výmena vonkajších dvierok

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania. √ Spotrebič je odpojený od zdroja vody.

4.11.1 Odoberanie vonkajších dvierok

4.11.2 Montáž vonkajších dvierok

Oprava

Požiadavka:

Oprava

4.12 Výmena ovládacieho panelu

Ak je ovládací modul poškodený, musí sa vymenit' celý ovládací panel.

Požiadavka:

1. Odoberte ovládací panel.

4.12.2 Montáž ovládacieho panelu

Použite skrutky 4 x 16 mm.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.13 Zajištění pružin dvířek

1. Vyjměte kryt vodítka kabelu.

Kabelový systém se automaticky připojí k závěsu na dvířkách.

Oprava

1. Zavřete dvířka (4).
2. Posuňte drážku dozadu a uvolněte závěs dvířek (5).
3. Otevřete dvířka (6).

1. Pomocí šroubováku se dostanete k vodícím lištám (1) a uvolněte úchytku stisknutím dolů.

1. Patky odeberte směrem dopředu (1).

4.15 Výměna desky zásuvky v základně

1. Odpojte záchytné prvky (2).
2. Opatrne nahnite dosku zásuvky v základni smerom dopredu (1).

V závislosti od modelu série je zástrčka k EmotionLight stále zaistená k základni.

Odblokujte zástrčku na západke a potiahnite dozadu (voliteľné) (2).

4.15.2 Montáž dosky zásuvky v základni

Pri montáži dosky zásuvky v základni postupujte v opačnom poradí krokov demontáže.

Oprava

Oprava

1. Zdvihnite prepadové vedenie.

1. Skontrolujte montáž na pravej a ľavej strane. 3. Skontrolujte pevnú polohu.

1. Zacvaknite kovové úchytky na ľavej a pravej strane.

Oprava

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody.

Oprava

4.18.2 Montáž závesu dvierok

NEBEZPEČENSTVO

▶ Elektrické diely má opravovať kvalifikovaný elektrikár.

Oprava

1. Záves umiestnite na spotrebič (1).
2. Presuňte záves nadol (2), aby sa zachytil do spotrebiča.

Oprava

1. Odpojte prepadový kanál.

1. Zdvihněte přepadový žlab.

1. Napasujte těsnicí kryt s těsněním na dvířka na levé a pravé straně do drážky na těsnění.

Spotřebič je odpojen od elektrického napájení. √ Spotřebič je odpojen od zdroje vody.

1. Bílá tečka musí být v úrovni drážky těsnicího pásu.

1. Odstraňte elektrické připojení z elektrického modulu.

1. Vložte držadlo do rámu vyplachovací nádržky (1).

Poškození kabelu v oblasti závěsu dvířek.

Namontujte kabel v oblasti okolo závěsu dvířek (mezi závěsem desky a vyplachovací nádržkou) tak, aby ho nemohly poškodit pohyblivé části.

Kabel namontujte vpravo dole.

Obr. 3: Plochý kabel 4. Zasuňte zástrčku.

Oprava

Spotřebič je odpojen od elektrického napájení. √ Spotřebič je odpojen od zdroje vody. √ Spodní panel je odebrán.→808 Deska zásuvky základny je odebrána a otočena.→809

1. Zachytávací prvky (1) znovu ohněte zpět.

1. Odpojte úchytku vzadu (1).
2. Odoberte svetelné vlákno (2).

1. Odpojte zachytávací háčik (1).
2. Zdvihnite dosku plošných spojov s držiakom a vyberte ju z rámu ovládacieho modulu (2).

1. Pripojte drôt do ovládacieho modulu.

4.15 Výměna základní desky 933
