NÁVOD K OBSLUZE Bubbly Mini Polisport

• Tato zadní dětská cyklosedačka nesmí být instalována na kolo se zadními tlumiči.

• Tato zadní dětská cyklosedačka nesmí být instalována na závodní kolo s nízkými řídítky.

• Tato zadní dětská cyklosedačka nesmí být instalována na motorová vozidla, jako např. na mopedy a skútry.

• Tato zadní dětská cyklosedačka nesmí být instalována na kolo s hranatým nebo čtvercovým rámem nebo rámem z uhlíkového vlákna.

• Tato přední sedačka musí být uchycena na část rámu kola, která se neotáčí.

• Tato zadní dětská cyklosedačka nesmí být instalována na kolo s oválným rámem s průměrem od 28 do 40 mm.

• Tuto sedačku je možné použít pouze pro jízdní kola s průměrem kol 26”- 29”.

• Tato dětská cyklosedačka je vhodná k převážení dětí o maximální váze 15 kg (a dětí ve věku od 9 měsíců do 3 let, přičemž váha je rozhodujícím faktorem).

• Celková hmotnost cyklisty a přepravovaného dítěte nesmí překročit maximální dovolenou užitnou hmotnost jízdního kola. Informace o maximální užitné hmotnosti jízdního kola najdete v návodu použití jízdního kola a nebo můžete kontaktovat výrobce/dovozce jízdního kola.

• Sedačka může být uchycena pouze na jízdní kolo, které je uzpůsobeno pro její uchycení.

• Rovněž zkontrolujte umístění sedačky, při šlapání nesmíte kopat do sedačky.

• Je velmi důležité správně nastavit sedačku a její komponenty k zajištění optimálního pohodlí dítěte. Je rovněž důležité, aby se sedačka nenakláněla dopředu a dítě z ní nevyklouzávalo. Je rovněž důležité, aby bylo zadní opěradlo nakloněno mírně dozadu.

• Před jízdou vždy zkontrolujte funkčnost Vašeho kola a rovněž upevnění a nastavení sedačky.

• Zkontrolujte návod použití jízdního kola a jestliže máte jakékoliv pochybnosti ohledně uchycení dětské sedačky na jízdní kolo , kontaktujte výrobce/dovozce jízdního kola. TECHNICKÁ SPECIFIKACE Navrhli jsme tuto sedačku, abychom Vám usnadnili převážení dítěte na různých typech jízdních kol a zároveň Vám umožnili bezstarostnou jízdu. Při návrhu a výrobě našich ergonomických dětských sedaček jsme měli za hlavní cíl maximální bezpečnost a pohodlí převáženého dítěte. V tomto návodu k použití najdete postup montáže dětské sedačky na rám jízdního kola. Pečlivě si přečtěte tento návod, abyste montáž provedli správně a sedačka byla bezpečná. DĚTSKÁ SEDAČKA PŘEDNÍ NA KOLO DRŽÁK SEDAČKY NA RÁM CSwww.polisport.com | 17 | A. Sedačka B/B.A. Bezpečnostní popruh B1/B.A1. Horní část bezpečnostní přezky B2. Seřízovací spona popruhu B3. Spojovací spona popruhů B4. Pojistka bezpečnostní přezky B5. Spodní část bezpečnostní přezky

Polstrování opěrky zad D. Řeminek opěrky nohy E. Opěrka nohy F. Polstrování sedáku G. Sériové číslo H. Nosič sedačky

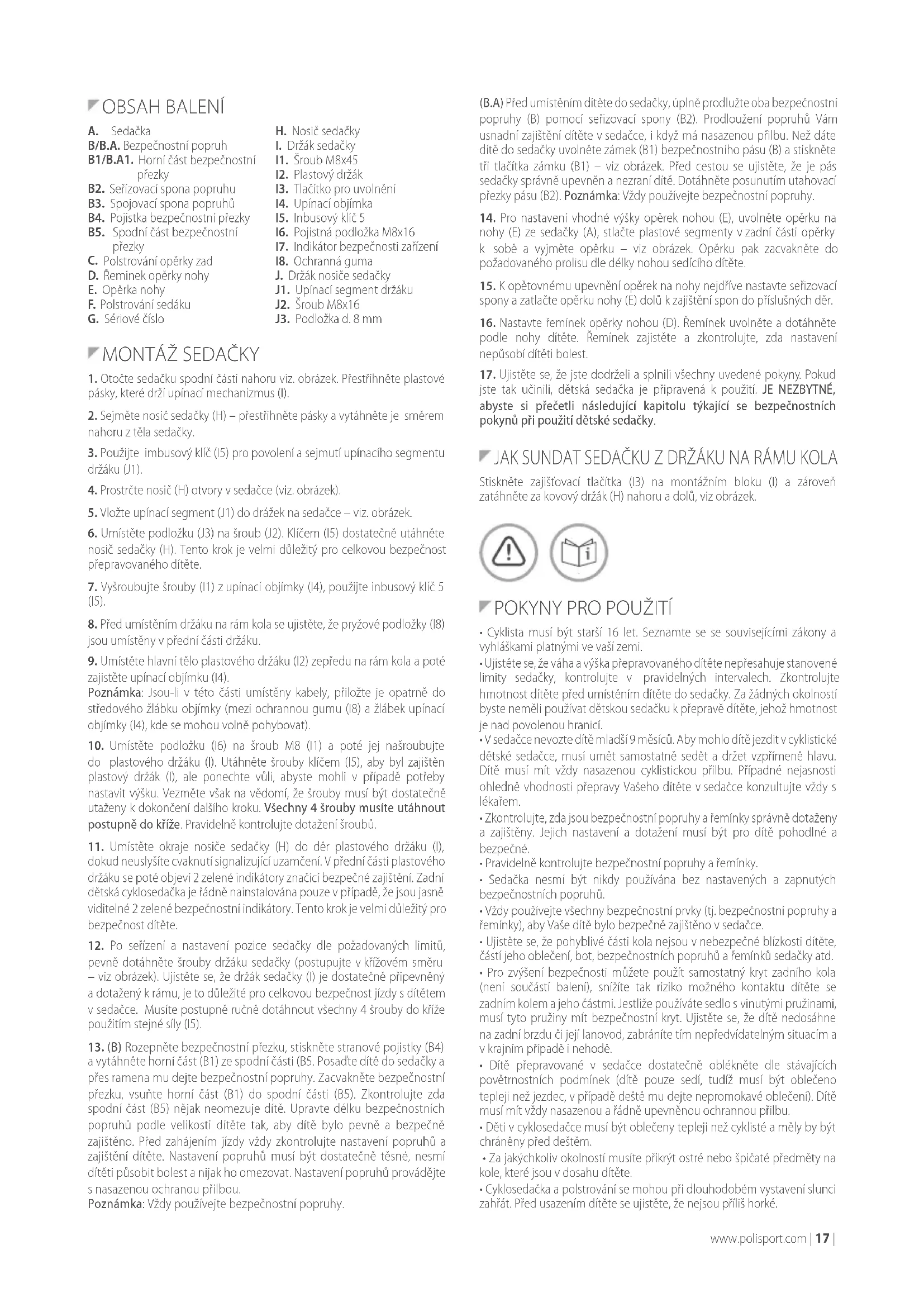

I1. Šroub M8x45 I2. Plastový držák I3. Tlačítko pro uvolnění I4. Upínací objímka I5. Inbusový klíč 5 I6. Pojistná podložka M8x16 I7. Indikátor bezpečnosti zařízení I8. Ochranná guma J. Držák nosiče sedačky J1. Upínací segment držáku J2. Šroub M8x16 J3. Podložka d. 8 mm OBSAH BALENÍ

1. Otočte sedačku spodní části nahoru viz. obrázek. Přestřihněte plastové

pásky, které drží upínací mechanizmus (I).

2. Sejměte nosič sedačky (H) – přestřihněte pásky a vytáhněte je směrem

nahoru ztěla sedačky.

3. Použijte imbusový klíč (I5) pro povolení a sejmutí upínacího segmentu

4. Prostrčte nosič (H) otvory v sedačce (viz. obrázek).

5. Vložte upínací segment (J1) do drážek na sedačce – viz. obrázek.

6. Umístěte podložku (J3) na šroub (J2). Klíčem (I5) dostatečně utáhněte

nosič sedačky (H). Tento krok je velmi důležitý pro celkovou bezpečnost přepravovaného dítěte.

7. Vyšroubujte šrouby (I1) zupínací objímky (I4), použijte inbusový klíč 5

8. Před umístěním držáku na rám kola se ujistěte, že pryžové podložky (I8)

jsou umístěny v přední části držáku.

9. Umístěte hlavní tělo plastového držáku (I2) zepředu na rám kola a poté

zajistěte upínací objímku (I4). Poznámka: Jsou-li v této části umístěny kabely, přiložte je opatrně do středového žlábku objímky (mezi ochrannou gumu (I8) a žlábek upínací objímky (I4), kde se mohou volně pohybovat).

10. Umístěte podložku (I6) na šroub M8 (I1) a poté jej našroubujte

do plastového držáku (I). Utáhněte šrouby klíčem (I5), aby byl zajištěn plastový držák (I), ale ponechte vůli, abyste mohli v případě potřeby nastavit výšku. Vezměte však na vědomí, že šrouby musí být dostatečně utaženy k dokončení dalšího kroku. Všechny 4 šrouby musíte utáhnout postupně do kříže. Pravidelně kontrolujte dotažení šroubů.

11. Umístěte okraje nosiče sedačky (H) do děr plastového držáku (I),

dokud neuslyšíte cvaknutí signalizující uzamčení. V přední části plastového držáku se poté objeví 2 zelené indikátory značící bezpečné zajištění. Zadní dětská cyklosedačka je řádně nainstalována pouze v případě, že jsou jasně viditelné 2 zelené bezpečnostní indikátory. Tento krok je velmi důležitý pro bezpečnost dítěte.

12. Po seřízení a nastavení pozice sedačky dle požadovaných limitů,

pevně dotáhněte šrouby držáku sedačky (postupujte vkřížovém směru – viz obrázek). Ujistěte se, že držák sedačky (I) je dostatečně připevněný a dotažený krámu, je to důležité pro celkovou bezpečnost jízdy sdítětem v sedačce. Musíte postupně ručně dotáhnout všechny 4 šrouby do kříže použitím stejné síly (I5).

13. (B) Rozepněte bezpečnostní přezku, stiskněte stranové pojistky (B4)

a vytáhněte horní část (B1) ze spodní části (B5. Posaďte dítě do sedačky a přes ramena mu dejte bezpečnostní popruhy. Zacvakněte bezpečnostní přezku, vsuňte horní část (B1) do spodní části (B5). Zkontrolujte zda spodní část (B5) nějak neomezuje dítě. Upravte délku bezpečnostních popruhů podle velikosti dítěte tak, aby dítě bylo pevně a bezpečně zajištěno. Před zahájením jízdy vždy zkontrolujte nastavení popruhů a zajištění dítěte. Nastavení popruhů musí být dostatečně těsné, nesmí dítěti působit bolest a nijak ho omezovat. Nastavení popruhů provádějte snasazenou ochranou přilbou. Poznámka: Vždy používejte bezpečnostní popruhy.

(B.A) Před umístěním dítěte do sedačky, úplně prodlužte oba bezpečnostní popruhy (B) pomocí seřizovací spony (B2). Prodloužení popruhů Vám usnadní zajištění dítěte vsedačce, i když má nasazenou přilbu. Než dáte dítě do sedačky uvolněte zámek (B1) bezpečnostního pásu (B) a stiskněte tři tlačítka zámku (B1) – viz obrázek. Před cestou se ujistěte, že je pás sedačky správně upevněn a nezraní dítě. Dotáhněte posunutím utahovací přezky pásu (B2). Poznámka: Vždy používejte bezpečnostní popruhy.

14. Pro nastavení vhodné výšky opěrek nohou (E), uvolněte opěrku na

nohy (E) ze sedačky (A), stlačte plastové segmenty vzadní části opěrky k sobě a vyjměte opěrku – viz obrázek. Opěrku pak zacvakněte do požadovaného prolisu dle délky nohou sedícího dítěte.

15. K opětovnému upevnění opěrek na nohy nejdříve nastavte seřizovací

spony a zatlačte opěrku nohy (E) dolů k zajištění spon do příslušných děr.

16. Nastavte řemínek opěrky nohou (D). Řemínek uvolněte a dotáhněte

podle nohy dítěte. Řemínek zajistěte a zkontrolujte, zda nastavení nepůsobí dítěti bolest.

17. Ujistěte se, že jste dodrželi a splnili všechny uvedené pokyny. Pokud

jste tak učinili, dětská sedačka je připravená k použití. JE NEZBYTNÉ, abyste si přečetli následující kapitolu týkající se bezpečnostních pokynů při použití dětské sedačky. Stiskněte zajišťovací tlačítka (I3) na montážním bloku (I) a zároveň zatáhněte za kovový držák (H) nahoru a dolů, viz obrázek. JAK SUNDAT SEDAČKU Z DRŽÁKU NA RÁMU KOLA

• Cyklista musí být starší 16 let. Seznamte se se souvisejícími zákony a vyhláškami platnými ve vaší zemi.

• Ujistěte se, že váha a výška přepravovaného dítěte nepřesahuje stanovené limity sedačky, kontrolujte v pravidelných intervalech. Zkontrolujte hmotnost dítěte před umístěním dítěte do sedačky. Za žádných okolností byste neměli používat dětskou sedačku k přepravě dítěte, jehož hmotnost je nad povolenou hranicí.

• V sedačce nevozte dítě mladší 9 měsíců. Aby mohlo dítě jezdit v cyklistické dětské sedačce, musí umět samostatně sedět a držet vzpřímeně hlavu. Dítě musí mít vždy nasazenou cyklistickou přilbu. Případné nejasnosti ohledně vhodnosti přepravy Vašeho dítěte vsedačce konzultujte vždy s lékařem.

• Zkontrolujte, zda jsou bezpečnostní popruhy a řemínky správně dotaženy a zajištěny. Jejich nastavení a dotažení musí být pro dítě pohodlné a bezpečné.

• Pravidelně kontrolujte bezpečnostní popruhy a řemínky.

• Sedačka nesmí být nikdy používána bez nastavených a zapnutých bezpečnostních popruhů.

• Vždy používejte všechny bezpečnostní prvky (tj. bezpečnostní popruhy a řemínky), aby Vaše dítě bylo bezpečně zajištěno vsedačce.

• Ujistěte se, že pohyblivé části kola nejsou vnebezpečné blízkosti dítěte, částí jeho oblečení, bot, bezpečnostních popruhů a řemínků sedačky atd.

• Pro zvýšení bezpečnosti můžete použít samostatný kryt zadního kola (není součástí balení), snížíte tak riziko možného kontaktu dítěte se zadním kolem a jeho částmi. Jestliže používáte sedlo svinutými pružinami, musí tyto pružiny mít bezpečnostní kryt. Ujistěte se, že dítě nedosáhne na zadní brzdu či její lanovod, zabráníte tím nepředvídatelným situacím a vkrajním případě i nehodě.

• Dítě přepravované v sedačce dostatečně oblékněte dle stávajících povětrnostních podmínek (dítě pouze sedí, tudíž musí být oblečeno tepleji než jezdec, vpřípadě deště mu dejte nepromokavé oblečení). Dítě musí mít vždy nasazenou a řádně upevněnou ochrannou přilbu.

• Děti v cyklosedačce musí být oblečeny tepleji než cyklisté a měly by být chráněny před deštěm.

• Za jakýchkoliv okolností musíte přikrýt ostré nebo špičaté předměty na kole, které jsou v dosahu dítěte.

• Cyklosedačka a polstrování se mohou při dlouhodobém vystavení slunci zahřát. Před usazením dítěte se ujistěte, že nejsou příliš horké. POKYNY PRO POUŽITÍ| 18 | www.polisport.com 2LETÁ ZÁRUKA: Na tento produkt se vztahují záruční podmínky dle platných zákonů a nařízení ve Vaší zemi – informujte se při koupi sedačky. V případě jakýchkoliv nejasností kontaktujte firmu Polisport (www.polisport.com). 1 ROK ZÁRUKY NAVÍC. Zaregistrujte sedačku na www. polisport.com a získejte jeden rok záruky navíc. Upozornění: musíte se zaregistrovat do 2 měsíců od data nákupu, abyste získali jeden rok záruky navíc od značky Polisport.

Abyste mohli záruku uplatnit, musíte mít původní doklady o prodeji. V případě položek vrácených bez prodejních dokladů bude za datum počátku platnosti záruky považováno datum výroby. Všechny záruky ZÁRUKA VAROVÁNÍ: Neprovádějte na sedačce žádné úpravy. VAROVÁNÍ: Při jízdě s dítětem v sedačce má vaše kolo odlišné jízdní vlastnosti (delší brzdná dráha, rozdílné rozložení hmotnosti, zvýšené nároky na udržení celkové rovnováhy, odlišný průjezd zatáček). Rovněž nasedání a sesedání zjízdního kola je náročnější. VAROVÁNÍ: Nikdy nenechávejte jízdní kolo s dítětem v sedačce bez dozoru. VAROVÁNÍ: Nepoužívejte sedačku, je-li jakákoliv její část zlomená nebo poškozená. Pravidelně kontrolujte všechny součásti a v případě potřeby je vyměňte. Přečtěte si sekci o údržbě. VAROVÁNÍ: Přední sedlo omezuje ovladatelnost kola.

BEZPEČNOSTNÍ INSTRUKCE

Pro dlouhou životnost a bezproblémové používání doporučujeme dodržovat následující pokyny:

• Pravidelně kontrolujte dotažení a upevnění držáku sedačky krámu kola, upevnění sedačky knosiči, zajištění a funkčnost ostatních součástí sedačky (opěrky nohou, řemínky, popruhy, atd.).

• Nepoužívejte sedačku, pokud je některá její část poškozena. Poškozené součástky musí být vyměněny. V případě výměny dílů je třeba, abyste kontaktovali autorizovaného prodejce značky Polisport a zakoupili značkové součásti vhodné pro výměnu. Seznam prodejců naleznete na webové stránce: www.polisport.com

• Pokud došlo k nehodě nebo nekontrolovanému pádu sedačky, doporučujeme sedačku dále nepoužívat i když sedačka nebo její části nevykazují žádné viditelné poškození.

• Sedačku očistíte vodou a mýdlem (nepoužívejte abrazivní, korozivní nebo toxické výrobky). ÚDRŽBA

• Informujte se o platných zákonech, nařízeních a vyhláškách ve Vaší zemi, týkajících se přepravy dětí v sedačkách připevněných k jízdním kolům.

• Vozte pouze děti, které jsou schopné sedět samostatně, minimálně tak dlouho, jak potrvá jejich přeprava.

• V případě, že chcete použít jízdní kolo s prázdnou sedačkou, pečlivě dotáhněte její volné části (pásy, řemínky, atd.), aby se při jízdě nemohli dostat do pohyblivých částí kola. Předejdete tak případnému úrazu.

• Pokud dojde k omezení úhlu řízení do každé strany na méně než 45º, změňte typ řídítek. VAROVÁNÍ: Přídavná bezpečnostní zařízení musí být vždy zapnuta. VAROVÁNÍ: Na sedlo nepokládejte zavazadla. Zatížení sedla nesmí překročit 15 kg. Pokud na cestu berete zavazadla navíc, nesmí dojít k překročení nosnosti kola. Zavazadla doporučujeme umístit na zadní část kola. VAROVÁNÍ: Při použití přední dětské cyklosedačky dojde k omezení pohybu otáčení. Před jízdou i při jízdě na to myslete. VAROVÁNÍ: Po dokončení montáže se ujistěte, že šrouby držáku sedačky (I) jsou řádně dotaženy, rovněž nosič sedačky (H) musí být dostatečně dotažen a zajištěn vprolisech sedačky. VAROVÁNÍ: Při přepravě jízdního kola na automobilu (v jakémkoliv typu nosiče jízdních kol) vždy sundejte sedačku a uložte ji samostatně do zavazadlového prostoru. Odpor vzduchu může poškodit nebo uvolnit sedačku, rovněž může vést kuvolnění jízdního kola znosiče a zapříčinit tak dopravní nehodu. přestanou platit v případě, že k poškození produktu dojde v důsledku nehody, špatného použití, úprav systému nebo použití způsobem, který není popsán v tomto návodu k použití. Pro uplatnění záručních podmínek si ponechte všechny požadované informace a sériové číslo (G). Můžete si zde také dělat poznámky. O.F ___________________ Datum ___________________ . *Technické údaje a design se mohou změnit bez předchozího upozornění. Máte-li jakékoli dotazy, neváhejte nás kontaktovat. DAwww.polisport.com | 19 | A. Barnestolen B/B.A. Sikkerhedssele B1/B.A1. Sikkerhedsspænde B2. Sele justeringsanordning B3. Central spændingsanordning B4. Sikkerhedsspænde udløser B5. Sikkerhedsspændelås C. Rygpude

10. Založte podložku (I6) na skrutky (I1) a potom ich naskrutkujte na

12. Po nastavení výšky a polohy sedačky rukou utiahnite upevňovací

a potlačte opierku na nohy (E) nadol, aby sa spony zaistili v drážkach otvorov.

• Keď sedačku nepoužívate, pásy utiahnite sponami, aby neprišli do kontaktu s kolesami, brzdami, atď. Inak cyklistovi hrozí nebezpečenstvo.

• Pravidelne kontrolujte upevňovací systém sedačky, aby ste sa uistili, že je vždy v dobrom stave.
