PDES 4 B2 - Nástroj pro kruhové řezání PARKSIDE - Bezplatný návod k obsluze

Typ produktu	Křížový nůž na plazmové řezačky
Značka	Parkside
Model	PDES 4 B2
Rozměry (d x š x v)	35,3 x 4,2 x 5,4 cm
Hmotnost	Přibližně 310 g
Nastavitelný průměr řezu	15 až 60 cm
Použití v souladu s určením	S plazmovými řezačkami Parkside PPS 40 A1 a PPS 40 B2
Upevnění	Magnetem nebo kovovým trnem (pro důlčík)
Součástí dodávky	1 křížový nůž, 1 magnet, 1 kovový trn, 1 upínací šroub, 1 návod k obsluze
Materiál	Ocel a bakelit (držák hořáku)
Čištění	Měkký vlhký hadřík, bez agresivních čisticích prostředků
Skladování	Suché místo, mimo dosah dětí
Bezpečnost	Nepřipevňujte magnet na plazmovou řezačku; dodržujte pokyny řezačky
Opravitelnost	Kontaktujte zákaznický servis přes www.lidl-service.com (IAN 356278)

Často kladené otázky - PDES 4 B2 PARKSIDE

Jaký je maximální průměr řezu křížového nože PDES 4 B2?

Průměr řezu je plynule nastavitelný od přibližně 15 do 60 cm.

S jakými plazmovými řezačkami je křížový nůž PDES 4 B2 kompatibilní?

Je určen pro použití s plazmovými řezačkami Parkside PPS 40 A1 a PPS 40 B2.

Jak připevnit křížový nůž na obrobek?

Použijte přiložený magnet pro kovové povrchy nebo kovový trn pro přípravu důlčíku.

Mohu použít křížový nůž bez magnetu?

Ano, můžete použít kovový trn k vycentrování nože na důlčíku.

Jak nastavit vzdálenost mezi plazmovou řezačkou a obrobkem?

Použijte nastavovací šrouby distančního prvku pro dosažení správné vzdálenosti.

Co dělat, když se plazmová řezačka při malém průměru dotýká upínacího šroubu?

Při nastavování malého průměru zkontrolujte, zda se plazmová řezačka nedotýká upínacího šroubu.

Jak čistit křížový nůž PDES 4 B2?

Čistěte jej měkkým vlhkým hadříkem. Nepoužívejte agresivní nebo abrazivní čisticí prostředky.

Kam uložit křížový nůž po použití?

Uložte jej na suchém místě mimo dosah dětí.

Co dělat v případě vadného dílu?

Nepoužívejte vadné součásti a kontaktujte zákaznický servis přes www.lidl-service.com s referenčním číslem IAN 356278.

Lze křížový nůž použít s jinými značkami plazmových řezaček?

Křížový nůž je navržen speciálně pro uvedené modely Parkside. Použití s jinými značkami se nedoporučuje.

NÁVOD K OBSLUZE PDES 4 B2 PARKSIDE

Návod k obsluze
a bezpečnostní poukyny
Originalné námov k obsluze

Návod na obsluhu a bezpečnostné upozornenia
Originalny námod na obsluhu

IAN 356278_2004

CZ Navod k obsslze a bezpečnostní poukyny

Strana 37

SK Návod na obsluhu a bezpečnostné

upozornenia Strana 55

Použití v souladu s určením

Strana 39

Rozsa h dodávky

Strana 39

Popis diliu

Strana 40

Technické udaje

Strana 40

BezpečnostníPokyny

Strana 41

Manipulace s kruhovou rezačkou ....

Strana 41

Cisteni

Strana 42

Skladovani

Strana 42

Pokyny k ochranéživotniho prostředi a likvidaci

Strana 42

Servis

Strana 43

Tabulka použivaných piktogramů
	Před použitím tohoto vyrobku si pozorně préčtěte celý námod k použití.
	Zařízení a obal zlikvidujte ekologickým zpúsobem!
	Vyrobeno z recyklovaného materiálu
	DULEžité upozornění!

Kruhový vyřezávac PPKS 35 B2

Uvod

Srdečné blahopřejeme! Rozhodli jste se pro koupi vysoce kvalitního vyrobku. Návod k obsluze je současti tohoto

vyrobku. Obsahuje dulezite pogyny pro bezpečnost, použitá likvidaci. Pred použitím vyrobku seseznamte se vsemi provozními a bezpečnostními pokyny. Vyrobek používejte pouze podle popisu a k uvedenému účelu. Námod k obsluze dobre uschovejte a v pripadě prodeje vyrobku prědejte veskerou dokumentaci třetím stranám.

Tento vyrobek smeji uvadet do provozu pouze poucené osoby.

Jakékoliv použití, které je v Rozporu s určením, je zakázáno a potenciálné nebezpečné. Na škody vzníklé v dusledku nedodrženiPokynů nebo chybného použití se nevztahuje záruka a vyrobce za ně neruci. Prístroi není určen ke komerčnímu použití. V pripadě takového zpúsobu použití pozbývá záruka platnosti.

CHRANTE PRÉD DÉTMI!

- Použití v souladu s určením

Kruhová šržačka PPKS 35 B2 je určena pro
použití s plazmovými šržačkami Parkside
PPS 40 A1 a PPS 40 B2. Pomoci kruhové šržačky
lze provadět kruhové šrezy, průmer šrezu je plynule
nastavitelný v rozsahu cca 15 cm až 60 cm.
Centroványí lze provadět volitelné prostřednictvím
magnetu nebo kovového hrotu (pri pripravě
pomoci dūlciku). Dodrzujte povolené tloušky
šržaného materiálu, uvedené v námodu k obsluze
plazmové šržačky.

- Rozsah dodávky

1 námod k použití

- Popis dìlù

UPOZORNÉNÍ

Bezprostředne po vybaleni zařizení vždy zkontrolujte, zda je obsah dodávky uplyná zda je príslušenství v bezvadném stavu. Nepoužívejte príslušenství, jestlíze je vadné.

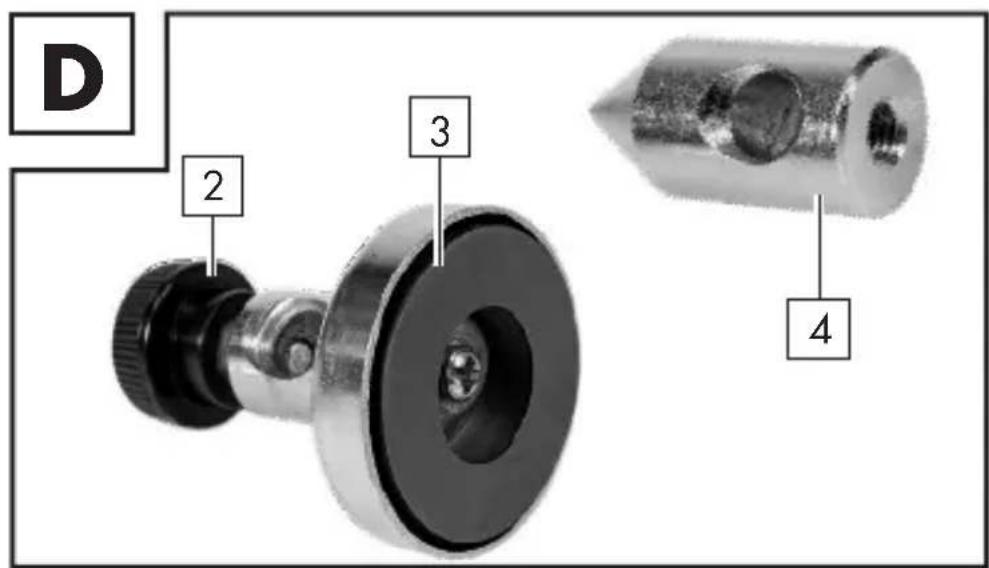

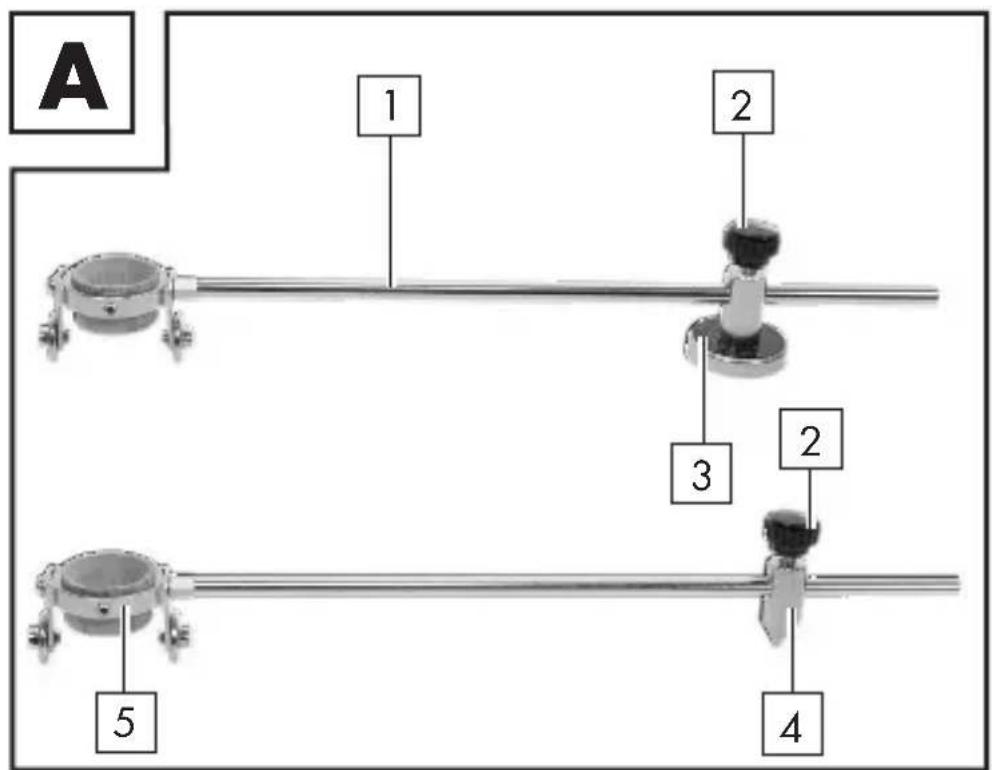

1 Kruhová rezačka
2 Centrování
3 Magneticky držák
4 Kovovy hrot
5 Držák hořáku s bakelitovým vnitřním kroužkem
6 Distancn'drzak
7 Stavěcí srouby

- Technické udaje

Délka: 35,3 cm

Sirka: 4,2 cm

Vyska: 5,4 cm

Hmotnost: cca 310 g

Prümér rezu: cca 15-60 cm

- Bezpečnostní poukyny

CHRANTE PRED DÉTMI!

Nikdy neupevnujte magnet primo na plazmovou rezačku nebo na jej pouzdro. Před použitím si pečlivě prečtěte námod k obsluze kruhové rezačky PPKS 35 B2 a námod k použiti príslušné plazmové rezačky. Dodržujte bezpečnostní pokyny k plazmové rezačce! Zkontrolujte kruhovou rezačku prěd montáží na plazmovou rezačku. Poškozené komponenty se nesmí používat.

Manipulace s kruhovou rezačkou

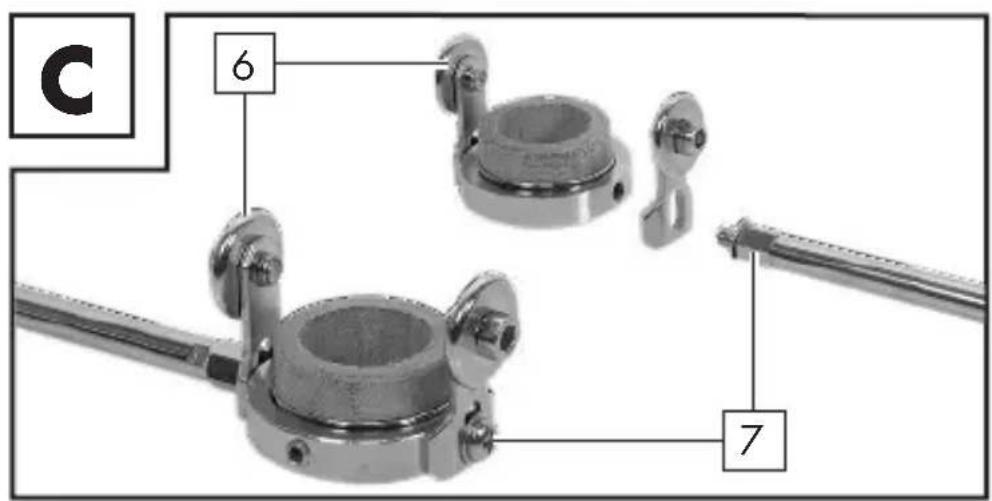

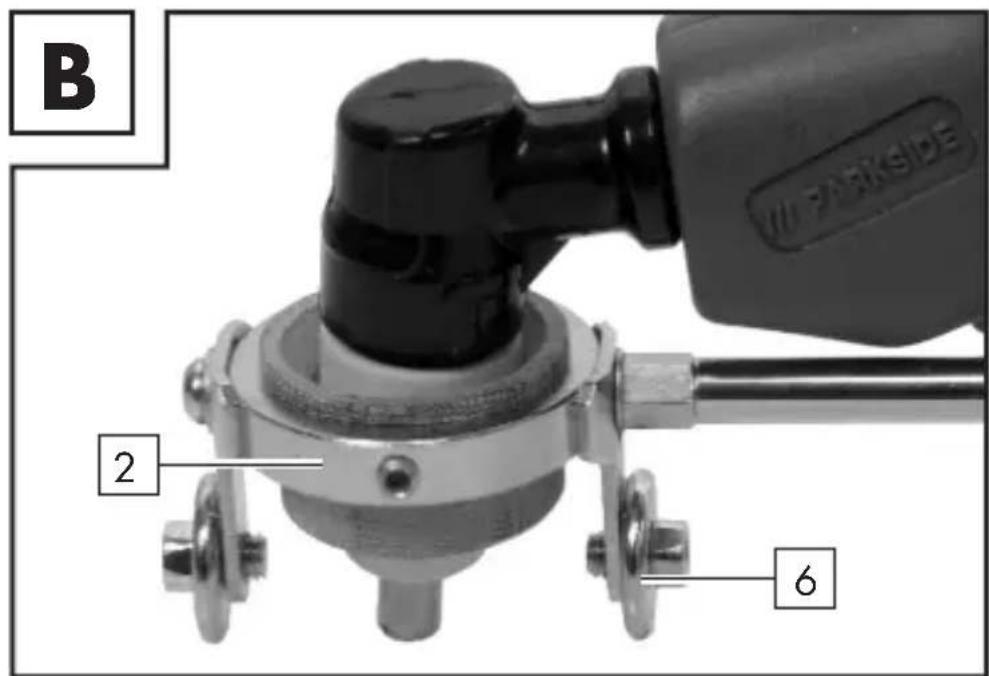

Upevněte kruhovou šržáku 1 pomoci magnetického držák 3 nebo kovoveho hrotu 4 (pri prípravě pomoci dülcíku) na opracovávané kovové ploše. Nyní lze plazmový horák odložit, jak je znázorněno na obrázku B, do držákho hrák s bakilitovém vnilřním kroužkem 5. Pomoci stavěcích šroubů 7 distancného držák 6 nastavte présnou vzdálenost od plazmového horák k obrobku (obr. C), aby plazmový horák doléhal rovně. Centrováním 2 kruhové šržácky

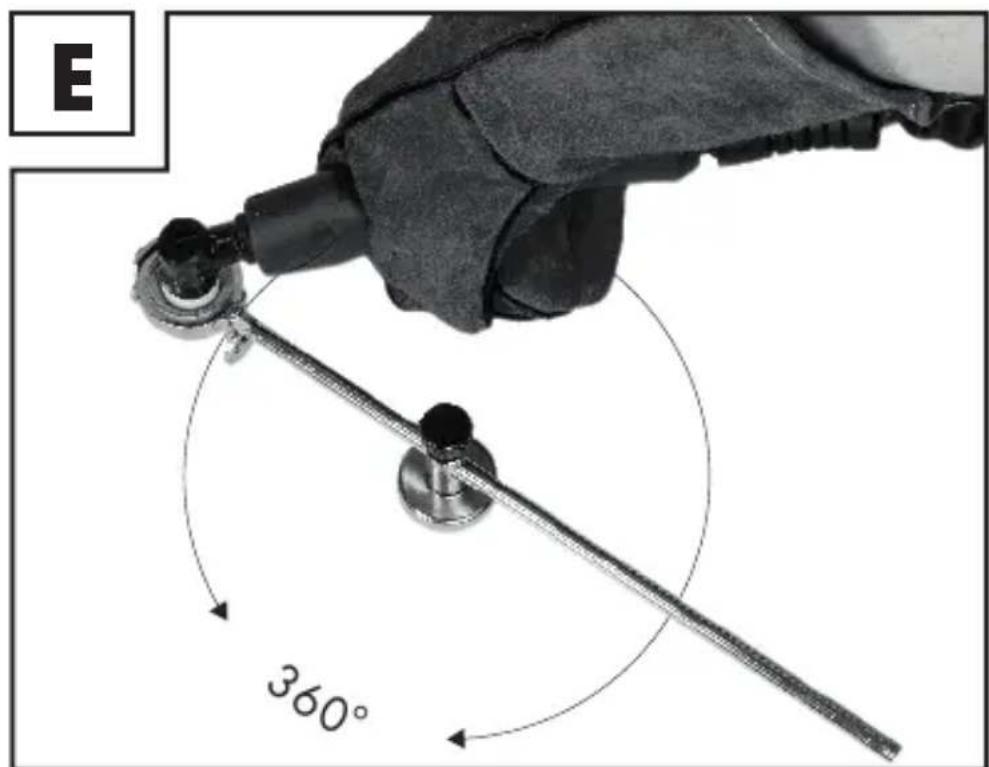

1 muzete plynule nastavit polomér. Pri nastavení malého poloměru dávejte pozor, aby nebyl pracovné proce plazmového horák u omezen centrováním 2 (obr. E). Nikdy neupevnjuje magnetický podstavec 3 primo na plazmovou rezačku nebo na jiné elektrické pristroje. Dávejte pozor, abyste se nedotkli horkého plazmového horák.

NEBEZPEČI POPÁLENÍ!

- Čišteni

Čistěte vyrobek měkkým, navlhčeným hadříkem.
Nepoužívejte agresivné ani abrazivné Čistici prostředky.

- Skladováni

Ulozte zarizeni na suchem miste mimo dosah deti.

- Pokyny k ochranéŽivotniho prostředía likvidaci

Spotbrebič, príslušenstvi a obalový material je třeba odevzdat k ekologické recyklaci.

Servis

Upozorněni:

Ze stránek na webové adrese www.lidl-service.com si muzete stahnout除去 námod i mnoho dalsich prirucek, produktovych videi a software.

Pomoci tohoto QR kódu muzete prejit primo na servisni stranku spolecnosti Lidl (www.lidl-service.com) a po zadani Čísla artiklu (IAN) 356278 otevřit námovd k obsluze.

Nase kontaktní udaje:

cz

Název: C.M.C. Creative Marketing & Consulting GmbH Service CZ

Internetová adresa: www.cmc-creative.de

E-mail: [e-mail]

Telefon: [phone]

Sidlo: Německo

IAN 356278_2004

Dovolujeme si upozornit, ze následujić adresa není adresa servisné opravny. Kontaktujte nejprove vyše uvedené servisné středisko.

Adresa:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE - 66386 St. Ingbert

NÉMECKO

Objednávka nahradnich dilú:

Kruhový vyrezávač PPKS 35 B2

Uvod

Srdečne vám gratulujeme! Rozhodli ste sa pre privotriedny vyrobok. Návod na obsluhu je sučastou tohto vyrobku.

1 kruhovy vyrezávač PPKS 35 B2
1 námod na obsluhu

- Popis dielov

UPOZORNENIE!

Bezprostredne po vybaleni skontrolujte vždy upnost' obsahu balenia a tiež beczchybný stav zariadenia. Nepoužívajte prislušenstvo, ak je chybné.
