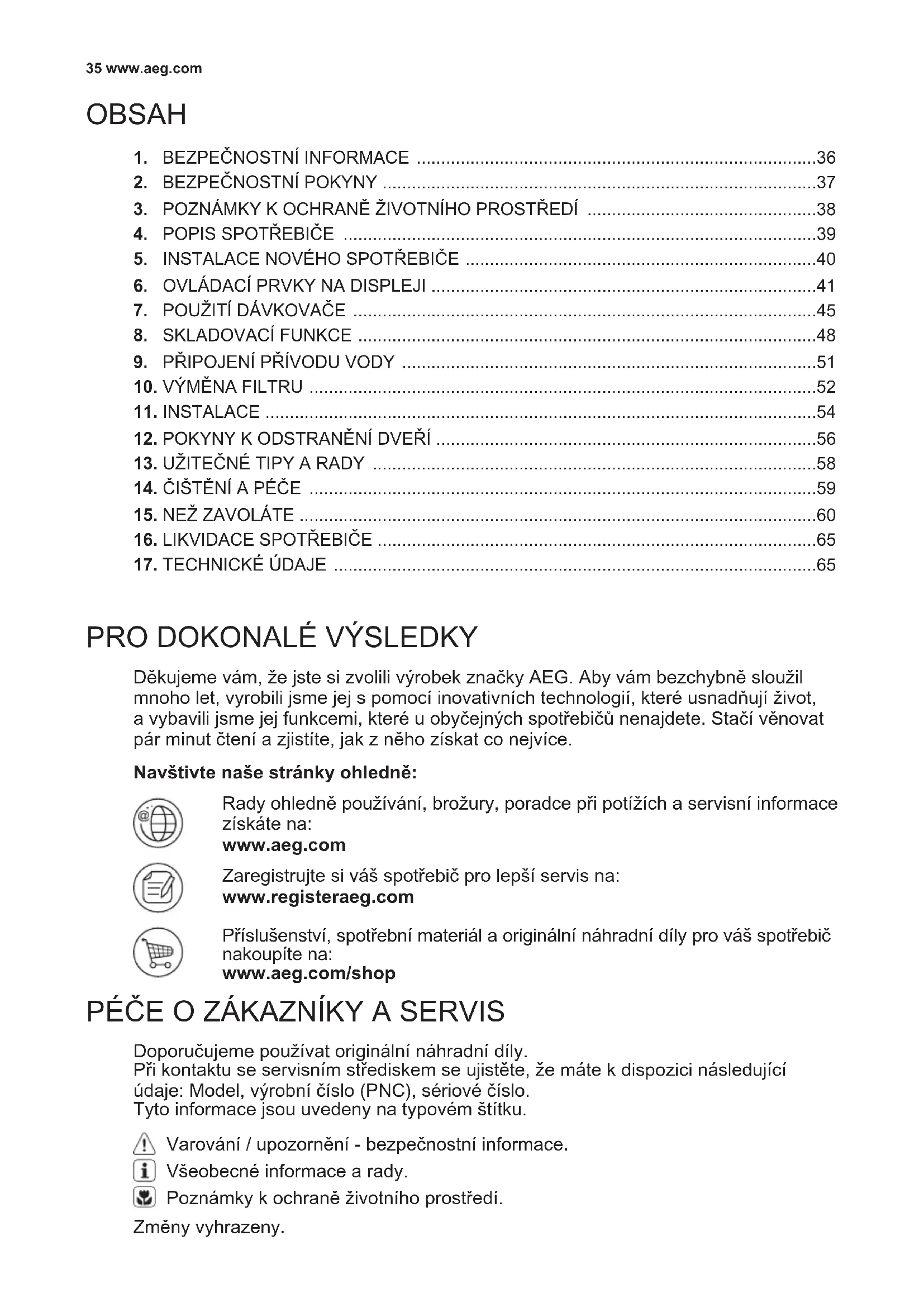

NÁVOD K OBSLUZE RMB96716CX AEG

Děkujeme vám, že jste si zvolili výrobek značky AEG. Aby vám bezchybně sloužil mnoho let, vyrobili jsme jej s pomocí inovativních technologií, které usnadňují život, a vybavili jsme jej funkcemi, které u obyčejných spotřebičů nenajdete. Stačí věnovat pár minut čtení a zjistíte, jak z něho získat co nejvíce.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích a servisní informace získáte na:

www.aeg.com

Zaregistrujte si váš spotřebič pro lepší servis na:

www.registeraeg.com

Příslušenství, spotřební materiál a originální náhradní díly pro váš spotřebič nakoupíte na:

www.aeg.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly.

Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo.

Tyto informace jsou uvedeny na typovém štítku.

Varování / upozornění - bezpečnostní informace.

Všeobecné informace a rady.

Poznámky k ochraně životního prostředí.

Změny vyhrazeny.

1. ⚠ BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.
• Nenechte děti hrát si se spotřebičem.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.
• Všechny obaly uschovejte z dosahu dětí.

1.2 Všeobecné bezpečnostní informace

- Tento spotřebič je určen pro použití v domácnosti a pro následující způsoby použití:

• Ve farmářských domech, v kuchyňkách pro zaměstnance v obchodech, kancelářích a jiných pracovních prostředích

• Pro zákazníky hotelů, motelů, penzionů a jiných ubytovacích zařízení

• Udržujte volně průchodné větrací otvory na povrchu spotřebiče nebo kolem vestavěného spotřebiče.

• K urychlení odmrazování nepoužívejte mechanické ani jiné pomocné prostředky, které nejsou doporučeny výrobcem.
• Nepoškozujte chladicí okruh.
  • V prostoru chladicích spotřebičů nepoužívejte jiné elektrické přístroje, než typy schválené k tomuto účelu výrobcem.

• K čištění spotřebiče nepoužívejte proud vody nebo páru.

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.
  • V tomto spotřebiči neuchovávejte výbušné směsi, jako např. aerosolové spreje s hořlavým hnacím plynem.

• Jestliže je poškozený přívodní kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.
• Pokud je spotřebič vybaven výrobníkem ledu nebo dávkovačem vody, plňte je pouze pitnou vodou.

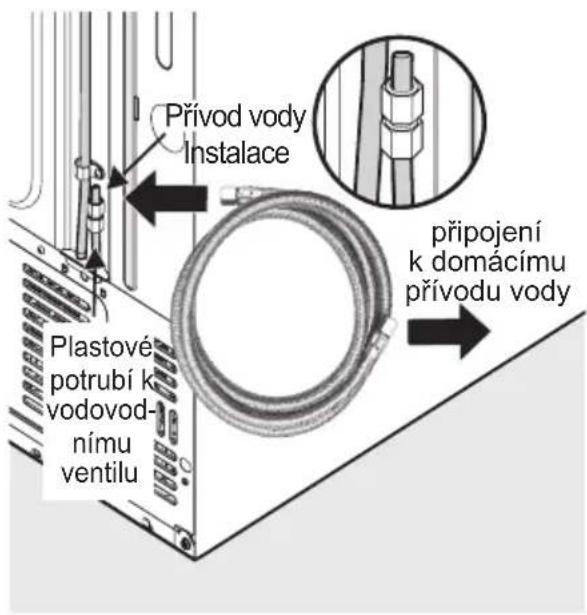

• Pokud spotřebič vyžaduje vodovodní přípojku, připojte jej pouze ke zdroji pitné vody.
• Hodnota vstupního tlaku vody (minimální a maximální) musí být v rozmezí 1 bar (0,1 MPa) a 10 bar (1 MPa).

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba. Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Řid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.
• Přesvědčte se, že vzduch může okolo spotřebiče volně proudit.
• Počkejte alespoň čtyři hodiny, než spotřebič prípojíte k napájení. Olej tak může natéct zpět do kompresoru.
• Neinstalujte spotřebič v blízkosti topidel, sporáků, trub či varných desek.
• Zadní stěna spotřebiče musí být umístěna směrem ke zdi.
• Neinstalujte spotřebič tam, kde by se dostal do přímého slunečního světla.
• Neinstalujte spotřebič v příliš vlhkých či příliš chladných místech, jako jsou přístavby, garáže či vinné sklepy.

- Při přemist'ování spotřebiče jej nadzdvihněte za přední okraj, abyste zabránili poškrábání podlahy.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Spotřebič musí být uzemněn.

• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obrat'te se na elektrikáře.
• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili elektrické součásti (např. napájecí kabel, síťovou zástrčku, kompresor).
• Při výměně elektrických součástí se obrat’te na servisní středisko či elektrikáře.
• Napájecí kabel musí zůstat pod úrovní sít'ové zástrčky.

Sít'ovou zástrčku zapojte do sít'ové zásuvky až na konci instalace spotřebiče.

Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.

Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

2.3 Použití

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení, úrazu elektrickým proudem nebo požáru. Neměňte technické parametry tohoto spotřebiče.

• Do spotřebiče nevkládejte jiná elektrická zařízení (jako např. výrobníky zmrzliny), pokud nejsou výrobcem označena jako použitelná.
• Dbejte na to, abyste nepoškodili chladicí okruh. Obsahuje isobutan (R600a) - zemní plyn, který je dobře snášen životním prostředím. Tento plyn je hořlavý.
• Pokud dojde k poškození chladicího okruhu, ujistěte se, že se v místnosti nenachází zdroje otevřeného ohně či možného vznícení. Místnost vyvětrejte.
• Zabraňte kontaktu horkých předmětů s plastovými částmi spotřebiče.
• Do mrazicího oddílu nevkládejte sycené nápoje. V nádobě takových nápojů by vznikl přetlak.
• Ve spotřebiči neuchovávejte hořlavé plyny a kapaliny.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumístujte hořlavé předměty nebo předměty obsahující hořlavé látky.
• Nedotýkejte se kompresoru či kondenzátoru. Jsou horké.
• Nedotýkejte se a neodstraňujte předměty či potraviny z mrazicího oddílu, pokud máte mokré či vlhké ruce.
• Nezmrazujte znovu potraviny, které byly rozmražené.

- Dodržujte skladovací pokyny uvedené na balení mražených potravin.

2.4 Vnitřní osvětlení

- Typ žárovky použitý v tomto spotřebiči není vhodný pro osvětlení místností.

2.5 Čištění a údržba

VAROVÁNÍ!

Hrozí nebezpečí poranění nebo poškození spotřebiče.

Před čištěním nebo údržbou spotřebič vždy vypněte a vytáhněte síťovou zástrčku ze zásuvky.

Tento spotřebič obsahuje uhlovodíky v chladicí jednotce. Údržbu a doplnění jednotky smí provádět pouze kvalifikovaná osoba.

Pravidelně kontrolujte vypouštěcí otvor spotřebiče a v případě potřeby jej vyčistěte. Jestliže je otvor ucpaný, bude se na dně spotřebiče shromažďovat voda.

2.6 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení. Odpojte spotřebič od elektrické sítě.

• Odřízněte a vyhod'te sít'ový kabel.
• Odstraňte dveře, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.
• Chladicí okruh a izolační materiály tohoto spotřebiče neškodí ozonové vrstvě.
• Izolační pěna obsahuje hořlavé plyny. Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
• Nepoškozujte část chladicí jednotky, která se nachází blízko výměníku tepla.

3. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem. Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

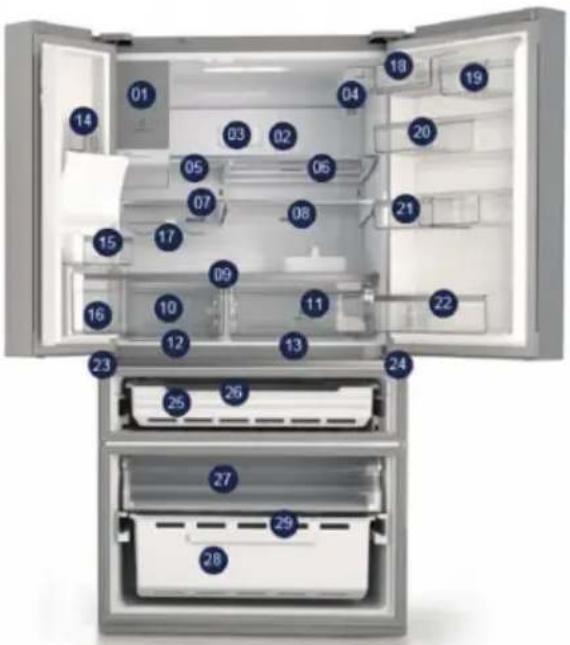

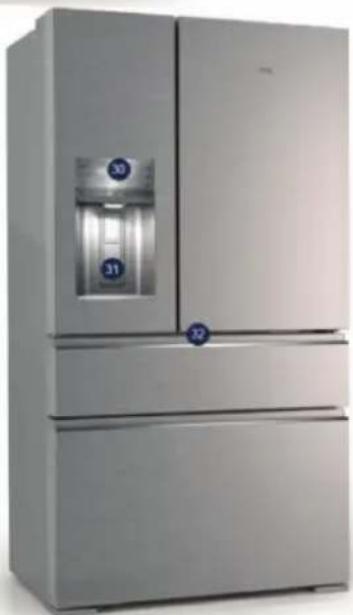

4. POPIS SPOTŘEBIČE

Prostřední zásuvka s variabilní teplotou

Mraznička

Poznámka: V důsledku stálého zlepšování našich produktů se může chladnička mírně odlišovat od výše uvedeného obrázku, ale její funkce a způsob používání jsou shodné.

1 Výrobník ledu
2 Multiflow
3 Vzduchový filtr
4 Vodní filtr

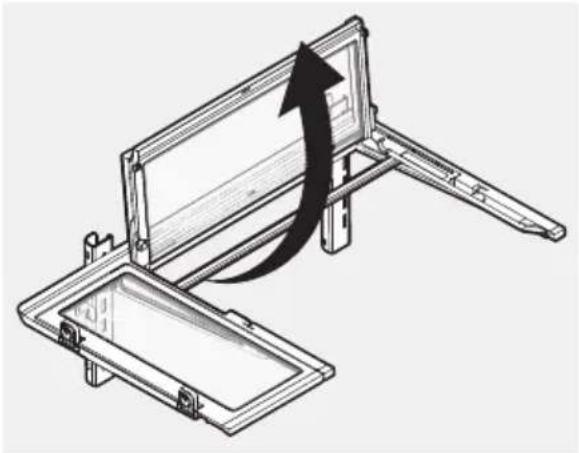

5 Vyklápěcí police
6 Zasunovací police
7 Levá skleněná police
8 Pravá skleněná police
9 Krycí police zásuvky na čerstvou zeleninu
10 Levá zásuvka na čerstvou zeleninu
11 Pravá zásuvka na čerstvou zeleninu
12 Levá svačinová zóna
13 Pravá svačinová zóna
14 Levý velký fixní koš
15 Levý spodní fixní koš
16 Vyklápěcí koš
17 Stojan na víno
18 Flexibilní koš na mléčné výrobky 2/3
19 Flexibilní dveřní koš 1/3
20 Flexibilní dveřní koš 2/3
21 Zasunovací flexibilní dveřní koš
22 Koš na lahve
23 Levý střední závěs
24 Pravý střední závěs
25 MultiSwitch/MultiChill drawer
26 MultiSwitch/MultiChill divider
27 Horní zásuvka mrazničky
28 Mrazicí koš
29 Dělicí přepážka mrazničky
30 Uživatelské rozhraní
31 Lopatka
32 Uživatelské rozhraní FlexiSpace

Poznámka: Pro dosažení nejlepší možné efektivity používání tohoto produktu umístěte všechny police, zásuvky a košíky do původní polohy, jak je znázorněno na obrázku výše.

Tento spotřebič se prodává i ve Francii. V souladu s předpisy platnými v této zemi musí být vybaven speciálním zařízením (viz obrázek) umístěným v dolním oddílu chladničky k označení její nejchladnější zóny.

5. INSTALACE NOVÉHO SPOTŘEBIČE

Tato kapitola vysvětluje instalaci nového spotřebiče před jeho prvním použitím. Doporučujeme vám prostudovat si následující tipy.

VAROVÁNÍ!

Pro správnou instalaci musí být chladnička umístěna na rovný a pevný povrch, který má stejnou výšku jako zbytek podlahy. Tento povrch musí být dostatečně pevný, aby unesl plnou chladničku nebo cca 250 kg. Při přesouvání chladničky dbejte na to, aby vždy byla ve vzpřímené poloze.

Třída	Symbol	Rozsah okolních teplot (°C)
Rozšířená teplota	SN +10 až +32
Mírná N +16 až +32
Subtropická ST +16 až +38
Tropická T +16 až +43

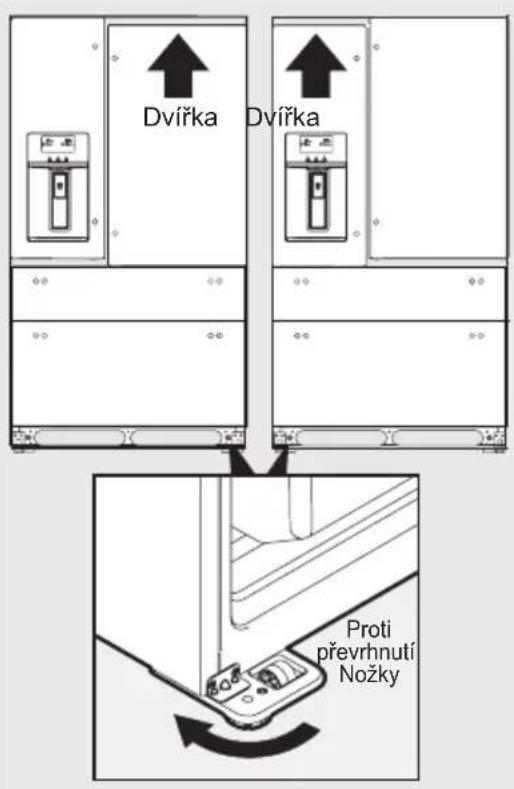

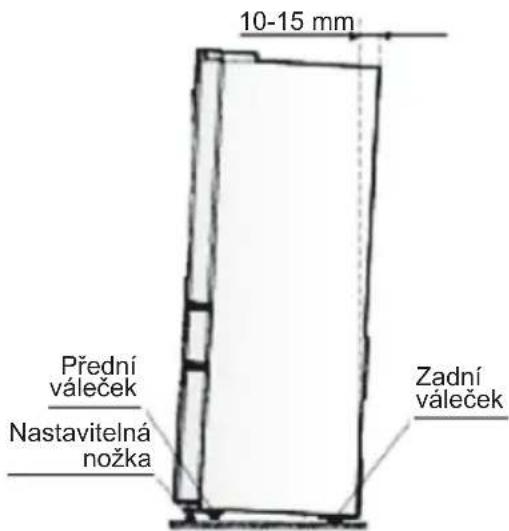

Vyrovnávání spotřebiče

Pro správné vyrovnání a aby nedocházelo k vibracím je tento spotřebič vybaven předními nastavitelnými nožičkami. Nastavte vyrovnání spotřebiče následujícím způsobem:

1. Umístěte chladničku na vyhrazené místo.

2. Otočte nastavitelné nožičky (prsty nebo vhodným klíčem) tak, aby se dotýkaly podlahy.

3. Naklopte horní část dozadu asi o 10-15 mm otočením nožiček o další 1–2 otáčky. Tím umožníte automatické uzavírání a utěsnění dveří.

4. Kdykoliv chcete spotřebič přesunout, nezapomeňte nožičky otočit zpět, aby se spotřebič mohl volně přesouvat. Při přemístění spotřebič znovu nainstalujte.

10-15 mm Přední váleček Nastavitelná nožka Zadní váleček

VAROVÁNÍ!

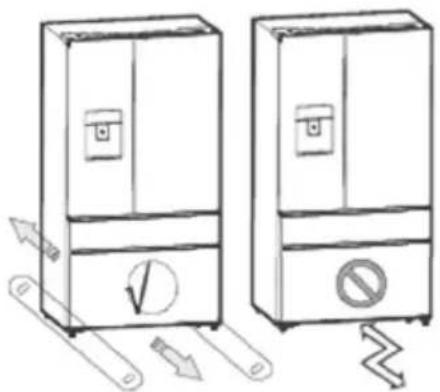

Válečky, které nejsou otočnými kolečky, byste měli používat pouze pro pohyb spotřebiče směrem dopředu nebo dozadu. Přesouváním chladničky do strany můžete poškodit podlahy nebo válečky.

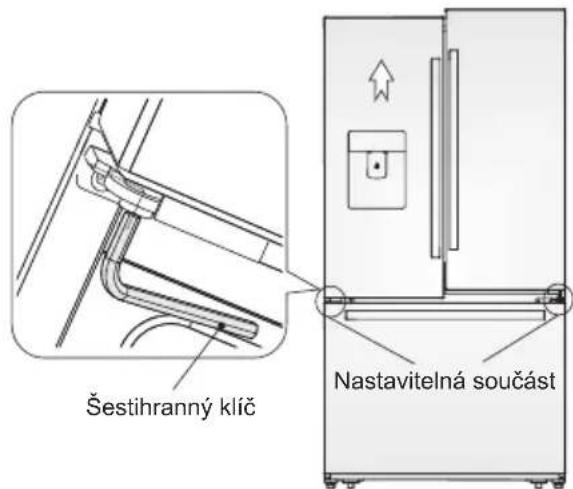

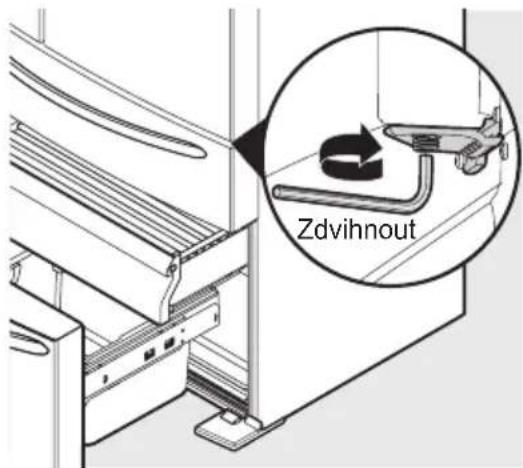

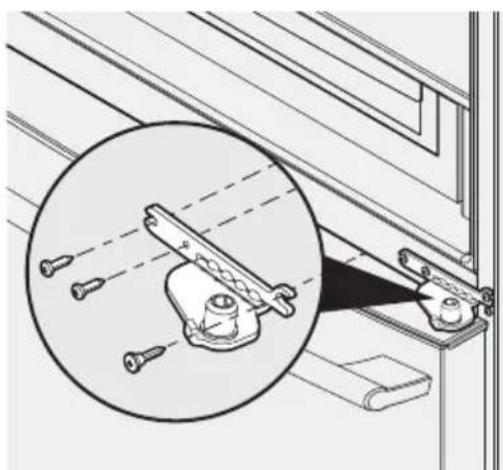

Nastavení dveří

• Levé i pravé dveře jsou vybaveny nastavitelnými osami, které jsou umístěny v dolních závěsech.
• Před nastavením dveří zajistěte, aby chladnička byla vyrovnaná. Prostudujte si předchozí kapitolu „Vyrovnání spotřebiče“. Pokud zjistíte, že horní část dveří není vyrovnaná, zasuňte šestihranný klíč do osy závěsu, otočte jím po směru hodinových ručiček a dveře zvedněte, nebo proti směru hodinových ručiček a dveře spust’te. Pak zasuňte do mezery E-klíč.

Šestihranný klíč Nastavitelná součást

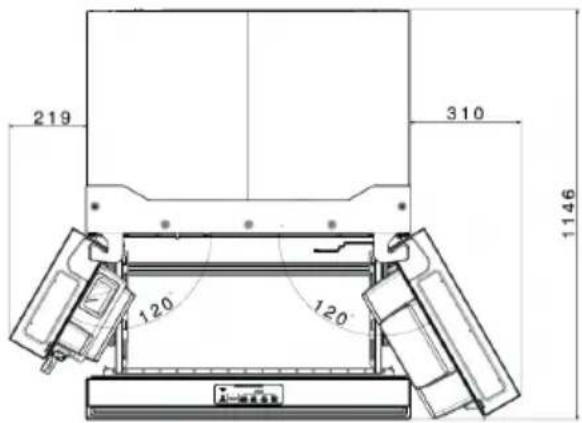

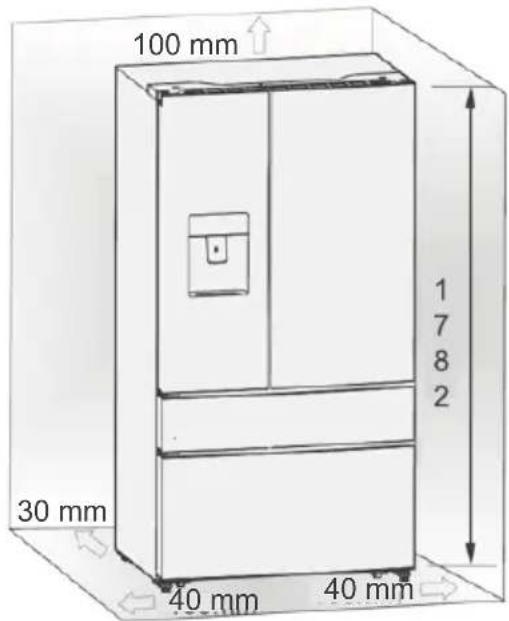

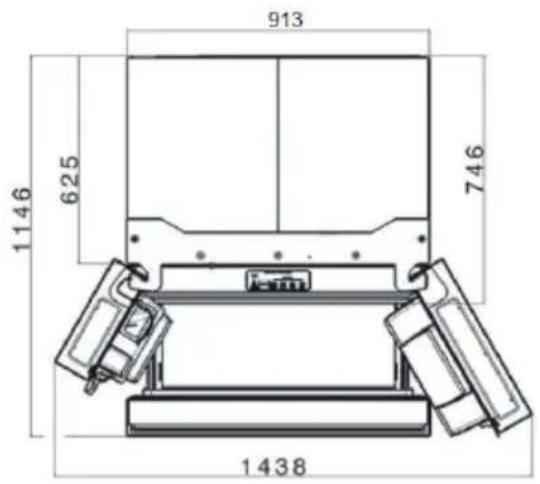

Větrání spotřebiče

Pro zlepšení účinnosti chladicího systému a úsporu energie je nutné zajistit správné větrání okolo spotřebiče pro rozptyl tepla. Z tohoto důvodu je nutné zajistit okolo chladničky dostatek volného prostoru a zajistit, aby tento prostor nebyl blokován žádnou překážkou, která by mohla ovlivnit cirkulaci.

Doporučení: Pro zajištění správné funkce spotřebiče dodržujte vzdálenosti znázorněné na obrázku výše.

913 625 746 1146 1438

100 mm 30 mm 40 mm 40 mm 1 7 8 2

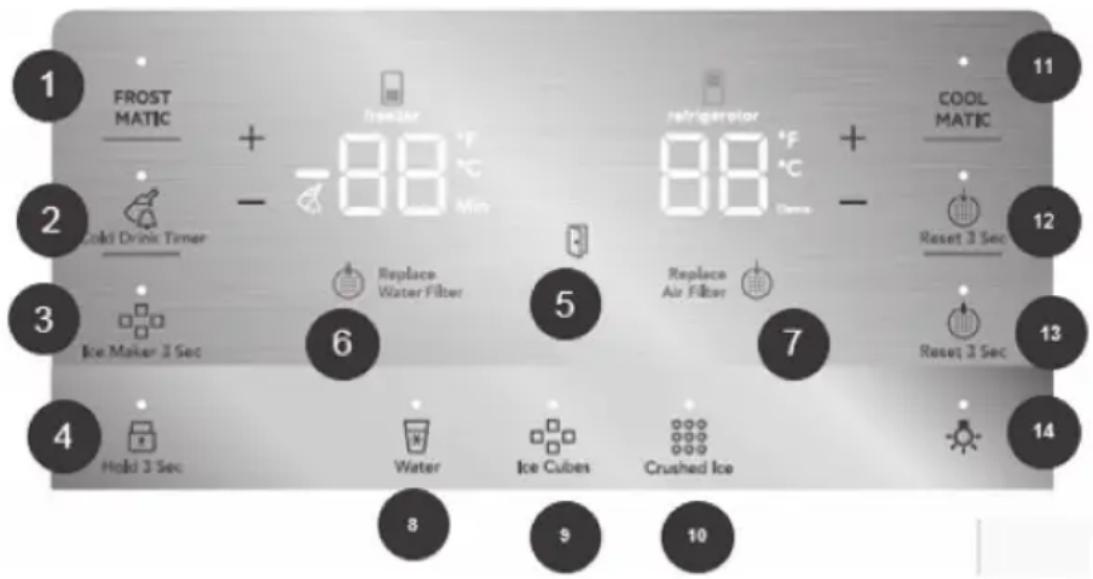

6. OVLÁDACÍ PRVKY NA DISPLEJI

Všechny funkce a ovládací prvky spotřebiče jsou přístupné na ovládacím panelu na dveřích chladničky. Zatímco nastavení prostřední zásuvky se provádí pomocí vyhrazených ovládacích prvků uvnitř zásuvky. Klávesnice s dotykovými tlačítky a digitální displej umožňují snadnou konfiguraci funkcí a nastavení jednoduchým a intuitivním způsobem.

Důležité! Tlačítka k aktivaci vyžadují pouze krátké stisknutí. Nastavená akce je provedena, když uvolníte prst z tlačítka, nikoliv když tlačítko držíte stisknuté. Není nutné na klávesnici nadměrně tlačit.

Informujte se v související části tohoto návodu, kde naleznete podrobné pokyny.

1 FROST MATIC + -88°F Min 2 Cold Drink Timer 3 Ice Maker 3 Sec 4 Hold 3 Sec 5 Replace Water Filter 6 7 8 Water Ice Cubes Crushed Ice 9 10 11 COOL MATIC + -88°F Min 12 Reset 3 Sec 13 Reset 3 Sec 14

POZOR!

Když nastavíte teplotu, nastavujete tak průměrnou teplotu celé skříně chladničky. Teploty uvnitř každého oddílu se mohou lišit od teplot zobrazených na panelu, v závislosti na tom, kolik potravin je v nich uloženo a kde jsou uloženy. Okolní teploty mohou rovněž ovlivnit skutečnou teplotu uvnitř spotřebiče.

1 Funkce Frostmatic

Zapne rychlejší zmrazování potravin v mrazničce. Tuto funkci použijte, když vložíte několik kusů potravin do mrazničky najednou. Automaticky se vypne po 12 hodinách.

2 Časovač pro vychlazené nápoje

Rychle zchladí nápoj uvnitř mrazicího oddílu. K zapnutí stiskněte tlačítko časovače vychlazených nápojů. Na displeji teploty mrazničky se zobrazí hodnota času (v minutách) a lze ji změnit pomocí tlačítek +/- . Po zadání času se ozve tón. Rozsah je 20-45 minut v intervalech po pěti minutách. Nápoje zmrznou, pokud je nastavení teploty příliš nízké nebo nastavení časovače příliš dlouhé.

VÝSTRAHA

Při použití časovače vychlazených nápojů se ujistěte, že po zaznění výstrahy vyjmete nápoje z mrazicího oddílu. Sycené nápoje mohou explodovat, pokud je v mrazničce ponecháte příliš dlouho.

3 Výrobník ledu

Stisknutím a podržením na tři sekundy zapnete a vypnete výrobník ledu. Když kontrolka svítí, výrobník ledu je zapnutý. Když kontrolka nesvítí, výrobník ledu je ve VYPNUTÉM stavu a přestane vyrábět led. Když je vypnutý, dávkování ledu může pokračovat, dokud je v kbelíku led. Když je výrobník ledu vypnutý a dávkuje se led, kontrolka bude blikat.

4 Zámek

Tlačitko zámku lze použít k uzamčení displeje, aby nešel v určitých situacích použít. Stisknutím a podržením na tři sekundy jej zapnete/vypnete. V uzamčeném stavu nelze na displeji provést žádné změny nastavení. Dávkování ledu a vody bude vypnuté. Kontrolka bude blikat a přehraje se výstražný zvukový tón.

5 Otevřené dveře

Rozsvítí se, kdykoliv jsou otevřené dveře. Pokud zůstanou dveře otevřené po dobu pěti nebo více minut, zazní výstraha a displej se rozsvítí, dokud dveře nezavřete. Stisknutím jakéhokoliv tlačítka dočasně ztišíte výstrahu. Zkontrolujte, zda nějaké potraviny neblokují dveře.

6 Vyměňte vodní filtr

Displej se rozsvítí každých šest měsíců, nebo když filtr potřebuje vyměnit. Vyměňte filtr a poté stiskněte a podržte „Resetovat vodní filtr“ na tři sekundy pro vypnutí výstrahy na displeji. Více informací naleznete v části „Výměna filtru“.

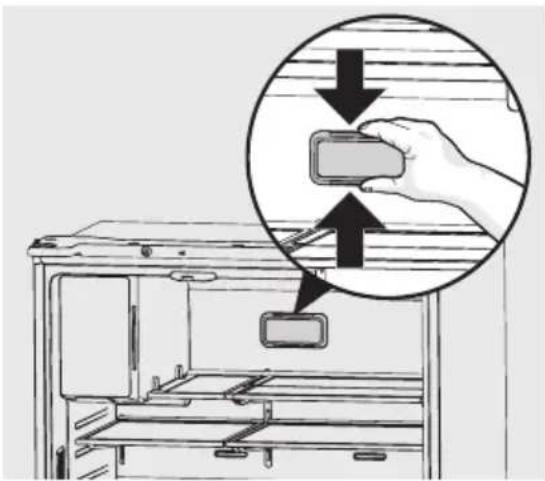

Vyměňte vzduchový filtr

Displej se rozsvítí každých šest měsíců, nebo když filtr potřebuje vyměnit. Vyměňte filtr a poté stiskněte a podržte „Resetovat vzduchový filtr“ na tři sekundy pro vypnutí výstrahy na displeji. Více informací naleznete v části „Výměna filtru“.

Voda

Stisknutím tlačítka „vody“ nadávkujete vodu. Nad aktivní funkcí se rozsvítí kontrolka.

Kostky ledu

Stisknutím tlačítka „kostky“ nadávkujete kostky ledu. Nad aktivní funkcí se rozsvítí kontrolka.

Drtit

Stisknutím tlačítka „drtit“ nadávkujete drcený led. Nad aktivní funkci se rozsvítí kontrolka.

Funkce Coolmatic

Rychlé zchlazení představuje rychlejší zchlazení potravin v chladicím oddílu. Tuto funkci použijte, když vložíte několik kusů potravin do chladničky najednou. Vypne se po šesti hodinách.

Resetovat vzduchový filtr

Po výměně filtru stiskněte a podržte na tři sekundy k resetování.

Resetovat vodní filtr

Po výměně filtru stiskněte a podržte na tři sekundy k resetování.

Přepnutím zapne či vypne osvětlení dávkovače.

POZNÁMKA

Ovládací prvky a výstrahy se mohou lišit dle modelu.

Výstrahy

Vysoká teplota, kontrolka „HI“

Zvýšení teploty v chladicím nebo mrazicím oddílu (například z důvodu předchozího výpadku proudu) je signalizováno:

• Blikajícím HI na displeji odpovídajícího oddílu
• Zvukovou výstrahou, každých 10 sekund, dokud není výstraha potvrzena

Pro resetování výstrahy stiskněte jakékoliv tlačítko nebo otevřete dveře.

- Bzučák se vypne

- Displej na 10 sekund zobrazí nejvyšší dosaženou teplotu. Poté opět zobrazuje nastavenou teplotu.

Pokud se po 60 minutách stav vysoké teploty vůbec nezlepšil, obrat'te se na autorizované servisní středisko.

Vodní filtr

Když svítí, je zapotřebí vyměnit vodní filtr. Vodní filtr měňte každých šest měsíců nebo po nadávkování 450 litrů vody. Pro resetování stiskněte a podržte tlačítko po dobu tří sekund. Jakmile bude resetován, zazní tón.

Vzduchový filtr

Když svítí, je zapotřebí vyměnit vzduchový filtr. Vzduchový filtr měňte každých šest měsíců. Pro resetování stiskněte a podržte tlačítko po dobu tří sekund. Jakmile bude resetován, zazní tón.

Dveře

Pokud zůstaly dveře otevřené déle než pět minut, zazní zvuková výstraha a na displeji se rozsvítí kontrolka otevřených dveří. Tuto výstrahu lze vypnout zavřením dveří nebo stisknutím kteréhokoliv tlačítka. Ovládací panel se vrátí k běžnému chodu po zavření dveří.

Chybový tón

Pokud se uživatel pokusí provést volbu, která není dostupná, zazní zvuková výstraha.

Režim stupňů Fahrenheit / Celsia

Stiskněte a podržte na pět sekund + a - na straně chladničky.

Poté zazní „potvrzovací tón“ a na displeji se změní zobrazení jednotek teploty na druhou volbu přímo pod číselným displejem. Hodnota teploty se také změní.

Předváděcí režim

Předváděcí režim zapnete stisknutím a podržením + (na mrazničce) a – (na chladničce) na 10 sekund.

• Po detekování podržení na 10 sekund
• Se rozsvítí symbol „Demo“
• Zazní potvrzovací tón

- Opětovným stisknutím a podržením + (na mrazničce) a – (na chladničce) na 10 sekund předváděcí režim vypnete.

- Se rozsvítí symbol „Demo“

- Zazní tón zrušení

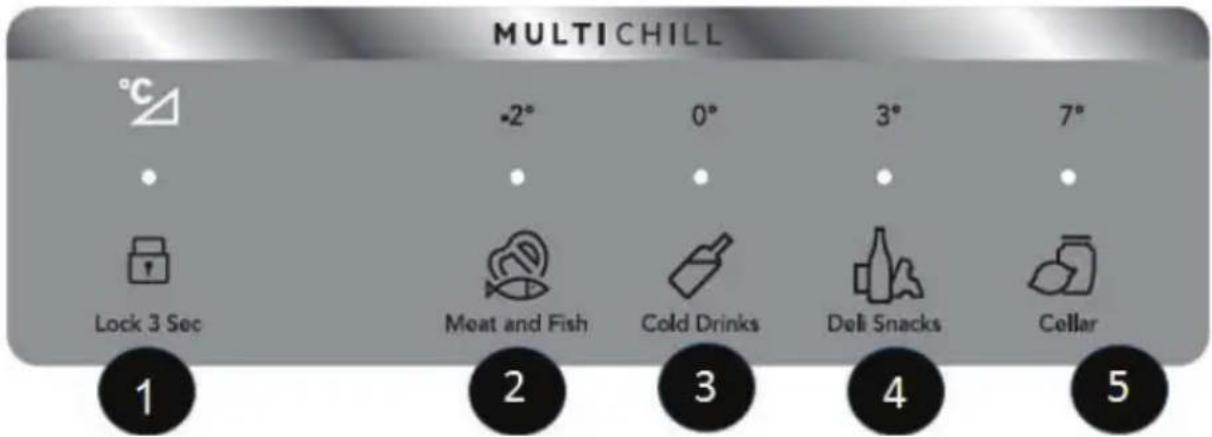

MULTI SWITCH °C Freezer -2° 0° 3° 7° Lock 3 Sec 2 Meat and Fish Cold Drinks Deli Snacks Cellar 1 2 3 4 5 6

VAROVÁNÍ!

Nepoužívejte zásuvku MultiSwitch k uložení čerstvých potraviny, jelikož mohou zmrznout a poškodit ovoce a listovou zeleninu uloženou v zásuvce.

Použití ovládacích prvků vaší zásuvky MultiSwitch

1 Zásuvka se automaticky vrátí do uzamčeného stavu, aby se zabránilo nechtěnému použití. Pro změnu nastavení zásuvky je nejprve nutné ji odemknout. Pro odemčení stiskněte a podržte symbol ODEMKNOUT na tři sekundy. Automaticky se uzamkne po 10 sekundách bez použití.

VAROVÁNÍ!

Do zásuvky MultiSwitch nevkládejte skleněné lahve, když je nastavení teploty v režimu mrazničky, masa/mořských plodů nebo chlazených nápojů. Sklo se může rozbít a způsobit tak fyzickou újmu a zranění.

Mraznička:

2 Pro změnu teploty zásuvky, když je nastavena na teplotu mrazničky, použijte displej ovládacího panelu na předních dveřích. Změna teploty na displeji změní jak teplotu zásuvky A mrazicího oddílu.

Chladnička:

3 Volba Maso a ryby nastaví teplotu zásuvky na -2 °C. K potvrzení volby zazní tón. Toto nastavení používejte pro krátkodobé uskladnění. Jakékoliv maso, které bude uskladněno na déle než dva dny, by se mělo zmrazit.
4 Volba Vychlazené nápoje nastaví teplotu zásuvky na 0 °C. K potvrzení volby zazní tón.
5 Volba Lahůdky/svačiny nastaví teplotu zásuvky na 3 °C. K potvrzení volby zazní tón.
6 Volba Sklípek nastaví teplotu zásuvky na 7 °C. K potvrzení volby zazní tón.

MULTICHILL °C -2° 0° 3° 7° Lock 3 Sec Meat and Fish Cold Drinks Deli Snacks Cellar 1 2 3 4 5

VAROVÁNÍ!

Nepoužívejte zásuvku MultiSwitch k uložení čerstvých potraviny, jelikož mohou zmrznout a poškodit ovoce a listovou zeleninu uloženou v zásuvce.

Použití ovládacích prvků vaší zásuvky MultiSwitch

1 Zásuvka se automaticky vrátí do uzamčeného stavu, aby se zabránilo nechtěnému použití. Pro změnu nastavení zásuvky je nejprve nutné ji odemknout. Pro odemčení stiskněte a podržte symbol ODEMKNOUT na tři sekundy. Automaticky se uzamkne po 10 sekundách bez použití.

VAROVÁNÍ!

Do zásuvky MultiSwitch nevkládejte skleněné lahve, když je nastavení teploty v režimu mrazničky, masa/mořských plodů nebo chlazených nápojů. Sklo se může rozbít a způsobit tak fyzickou újmu a zranění.

Chladnička:

2 Volba Maso a ryby nastaví teplotu zásuvky na -2 °C. K potvrzení volby zazní tón. Toto nastavení používejte pro krátkodobé uskladnění. Jakékoliv maso, které bude uskladněno na déle než dva dny, by se mělo zmrazit.
3 Volba Vychlazené nápoje nastaví teplotu zásuvky na 0 °C. K potvrzení volby zazní tón.
4 Volba Lahůdky/svačiny nastaví teplotu zásuvky na 3 °C. K potvrzení volby zazní tón.
5 Volba Sklípek nastaví teplotu zásuvky na 7 °C. K potvrzení volby zazní tón.

7.1 Použití výrobníku ledu po instalaci

Před první výrobou ledu se ujistěte, že připravíte systém přívodu vody. Vzduch v nových potrubích může vést ke dvěma nebo třem prázdným cyklům výrobníku ledu. Pokud není navíc systém propláchnut, první kostky ledu mohou být zbarvené nebo zvláštní chut'.

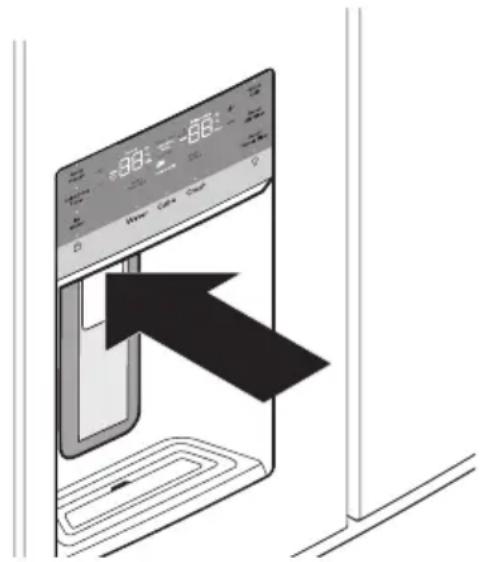

7.2 Příprava systému přívodu vody

1. Začněte plnění systému stisknutím a podržením sklenice proti dávkovači.

2. Sklenici držte v této poloze, dokud z dávkovače nevychází voda. Může to trvat přibližně 1½ minuty.

3. Pokračujte s dávkováním vody po dobu cca čtyř minut, aby se propláchnul systém a potrubní spoje od všech nečistot (s přestávkami na vylití sklenice dle potřeby).

Dávkovač vody má vestavěné zařízení, které po třech minutách nepřetržitého používání uzavře průtok vody. Pro resetování tohoto uzavíracího zařízení jednoduše uvolněte lopatku dávkovače.

POZNÁMKA

Po prvních 750 ml bude mít voda pokojovou teplotu, dokud se zásobník nedoplní a neuplyne dostatečný čas k vychlazení dalších 750 ml vody. Může to trvat až 8 hodin k vychlazení.

7.3 Provoz a péče o výrobník ledu

Po správné instalaci chladničky a jejím vychladnutí na několik hodin může výrobník ledu vyrobit led během 24 hodin. Výrobník ledu naplní koš na led zezadu. Nadávkujte trochu ledu, abyste vynutili posunutí ledu směrem dopředu v koši. Tím umožníte plné naplnění koše.

7.4 Kapacita výrobníku ledu a úložného koše

Tento výrobník ledu by měl vyrobit jeden kilogram ledu za 24 hodin. Koš na led pojme přibližně 1,6 kg ledu.

7.5 Zapnutí a vypnutí výrobníku ledu čerstvých potravin

DŮLEŽITÉ

Výrobník ledu je zapnut ve výrobě, aby mohl pracovat, jakmile nainstalujete chladničku. Pokud nelze připojit přívod vody, nastavte výrobník ledu do vypnutého stavu, plnicí ventil výrobníku ledu může vydávat hlasité klapavé zvuky, když se pokouší fungovat bez vody.

Výroba ledu se ovládá funkcí zapnutí/vypnutí výrobníku ledu na ovládacím panelu. Stisknutí funkce zapnutí/vypnutí výrobník ledu zapne či vypne.

POZNÁMKA

Výrobník ledu má také zabudované signální plastové rameno, které automaticky zastaví výrobu ledu, když je koš na led plný. Toto signální rameno by se nemělo používat k ručnímu zastavení chodu výrobníku ledu.

DŮLEŽITÉ

Vypnutí výrobníku ledu jednoduše vypne výrobu ledu. Stávající led a vodu lze stále dávkovat.

DŮLEŽITÉ

Občas se mohou vyskytnout v koši nebo dávkovaném ledu neobvykle malé kostky ledu. To se může stát v rámci běžného provozu výrobníku ledu. Pokud se tak děje často, může se jednat o příznak nízkého tlaku vody nebo nutnosti výměny vodního filtru. Jak se životnost vodního filtru blíží ke konci, je zanesený částicemi a do výrobníku ledu je přiváděno méně vody během každého cyklu. Pamatujte, pokud od poslední výměny vodního filtru uběhlo šest měsíců či déle, vyměňte jej za nový. Špatná kvalita vody v domácím rozvodu může vyžadovat častější výměnu filtru.

POZOR

Pokud je voda přiváděná do chladničky změkčována, ujistěte se, že je změkčovač řádně udržován. Chemikálie ze změkčovače vody mohou poškodit výrobník ledu.

7.6 Tipy pro výrobník/dávkovač ledu

- Pokud není chladnička připojena k přívodu vody nebo pokud je přívod vody vypnutý, vypněte výrobník ledu způsobem uvedeným v předchozí části.

- Následující zvuky jsou při provozu výrobníku ledu normální:

• Běžící motor
• Led padající do koše na led
• Otevírání nebo zavírání vodovodního ventilu

• Tekoucí voda

• Pokud najednou potřebujete velké množství ledu, je nejlepší odebrat kostky ledu přímo z koše na led.

• Kostky ledu skladované příliš dlouho mohou získat zvláštní chut'. Koš na led vyprázdněte níže uvedeným způsobem.
• Když dávkujete kostky ledu, je normální, že spolu s celými kostkami obdržíte i malé množství malých kusů ledu.
• Abyste zabránili rozstříknutí, led nadávkujte do nádoby před přidáním tekutin.
• Je normální, že se led naplní až po okraj koše na led.

7.7 Čištění výrobníku ledu

Pravidelně čistěte výrobník ledu a koš na led, obzvláště před dovolenou nebo stěhováním.

1. Vypněte výrobník ledu.
2. Odstraňte koš na led jeho vytažením přímo ven.
3. Koš na led vyprázdněte a pečlivě vyčistěte slabým mycím prostředkem. Nepoužívejte žádné drsné nebo abrazivní čisticí prostředky. Nedávejte do myčky nádobí. Opláchněte čistou vodou.
4. Koš na led nechte zcela vyschnout, než jej vrátíte do mrazničky.
5. Vrat'te koš na led. Zapněte výrobník ledu.

Koš na led vyjměte a vyprázdněte, pokud:

- Delší výpadek proudu (hodinu nebo déle) způsobí rozmrznutí kostek ledu

v koši a jejich opětovné zmrazení po obnovení dodávky proudu, což ucpe dávkovací mechanismus.

- Dávkovač ledu je zřídka používán. Kostky ledu přimrzly v koši k sobě, čímž ucpaly dávkovací mechanismus.

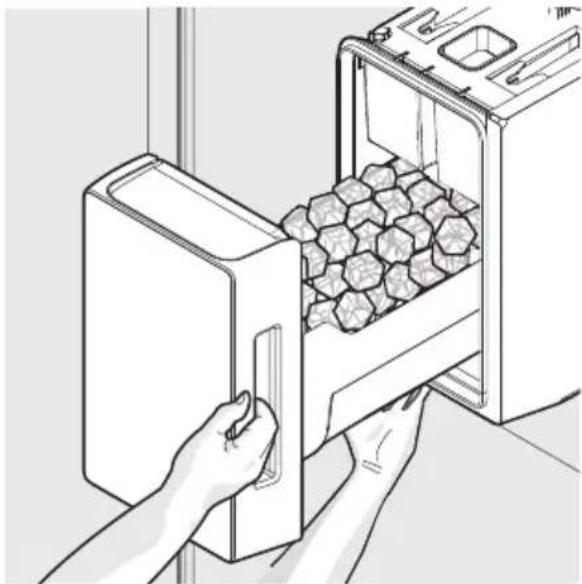

Odstranění koše na led

Vyjměte koš na led a třepáním uvolněte kostky nebo jej vyčistěte výše uvedeným způsobem.

POZOR

NIKDY k rozbití ledu nepoužívejte sekáček na led nebo podobný ostrý nástroj. Mohlo by to poškodit koš na led a dávkovací mechanismus. K uvolnění váznoucího ledu použijte teplou vodu. Před vrácením koše na led se ujistěte, že je zcela suchý.

DŮLEŽITÉ

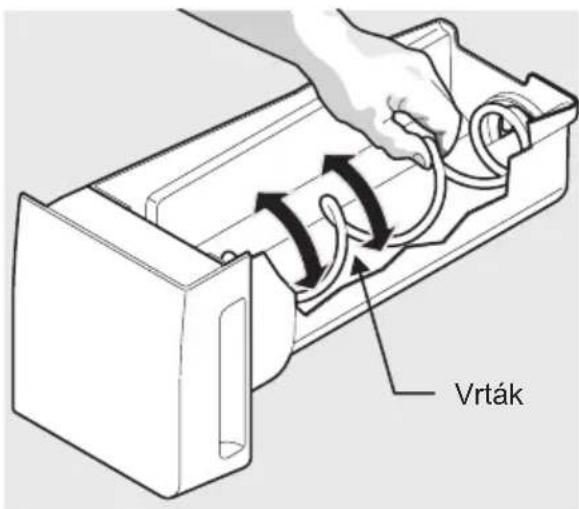

Při vyjímání nebo vracení koše na led se vyvarujte otáčení vrtáku v koši na led. Pokud vrták náhodně otočíte, vyrovnejte jej zpět jeho otáčením po 45 stupních (viz níže), dokud koš na led nezapadne na místo s hnacím mechanismem. Pokud není vrták správně vyrovnán při vrácení koše na led, chladnička nebude dávkovat led. Dvířka čerstvých potravin se také nemusí správně zavírat a způsobí tak průnik teplého vzduchu do oddílu pro čerstvé potraviny.

Vrták

Seřízení vrtáku koše na led

8. SKLADOVACÍ FUNKCE

POZOR

Abyste zabránili zranění osob nebo poškození majetku, zacházejte s policemi z temperovaného skla opatrně. Police se mohou náhle rozbít, pokud s nimi t'uknete, poškrábete je nebo je vystavíte náhlé změně teploty. Před čištěním nechte skleněné police stabilizovat na pokojovou teplotu. Nemyjte v myčce nádobí.

POZNÁMKA

Funkce a prvky se mohou lišt podle modelu.

Polohy polic v oddílech pro čerstvé potraviny lze snadno upravit podle potřeby. Police jsou vybaveny upevňovacími držáky, které se připojují do podpěrných štěrbin v zadní části každého oddílu.

8.1 Změna polohy police

1. Vyndejte z police všechny potraviny.
2. Zvedněte přední hranu a vytáhněte polici ven.
3. Vrat'te zpět zasunutím háčků upevňovacích držáků do požadovaných podpěrných štěrbin.
4. Spust'te polici a zajistěte ji na místě.

Úprava vyklápěcí police:

1. Vyndejte z police potraviny.
2. Zvedněte pravý okraj police směrem vzhůru a zatlačte ji doleva směrem k výrobníku ledu.

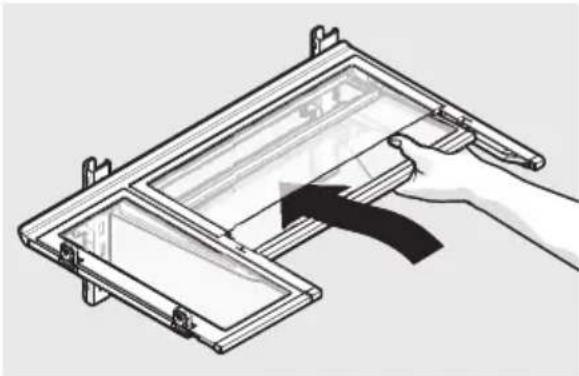

Úprava zasunovací/vyklápěcí police:

1. Zatlačte přední poloviční polici dozadu směrem k zadní části skříně, dokud se zadní poloviční police nespustí dolů, poté dále šetrně tlačte přední poloviční polic směrem dozadu a pod zadní poloviční polici.

1. S přední polovinou plně pod zadní polovinou zdvihněte přední část police a překlopte ji vzhůru směrem k zadní části skříně.

Chladnička je vybavena různými úložnými zásuvkami.

Automatické zásuvky pro ultra čerstvé potraviny (s automatickou kontrolou vlhkosti)

Zásuvky pro čerstvé potraviny jsou navrženy pro ukládání ovoce, zeleniny a ostatních čerstvých potravin. Zásuvky pro čerstvé potraviny jsou také vybaveny automatickou kontrolou vlhkosti (s vyměnitelnou membránou) na straně každé zásuvky pro čerstvé potraviny pod krytem kontroly vlhkosti. Náhradní membránu lze objednat na www.aeg.com.

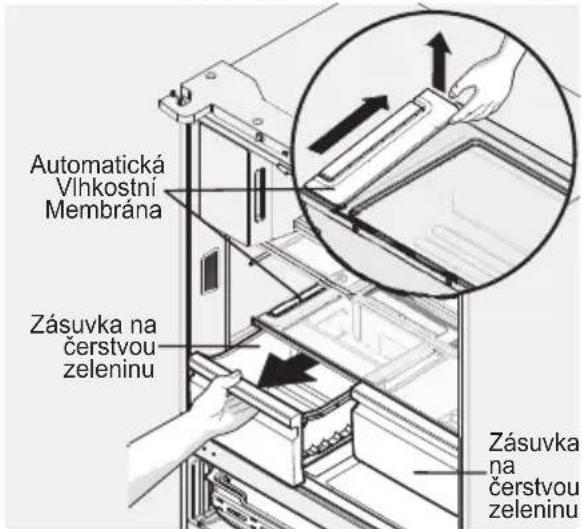

Odstranění membrány automatické kontroly vlhkosti:

1. Dosáhněte k zadní části krytu kontroly vlhkosti.

2. Zatáhněte kryt směrem nahoru.

3. Zatáhněte kryt směrem dozadu ke skříni a odstraňte jej.

4. Vlhkostní membránu omyjte vodou a mycím prostředkem.
5. Vrat'te kryt zpět výše uvedenými kroky v opačném pořadí. Zopakujte u obou zásuvek pro čerstvé potraviny.

Automatická Vlhkostní Membrána Zásuvka na čerstvou zeleninu Zásuvka na čerstvou zeleninu

Odstranění automatické vlhkostní kontrolní membrány

POZNÁMKA

Výrobce nedoporučuje měnit membránu automatické kontroly vlhkosti, pokud není poškozená či zničená. Náhradní membrány naleznete na www.aeg.com

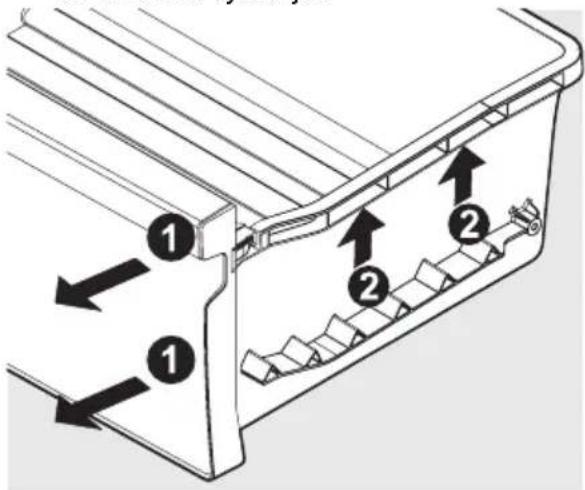

Odstranění zásuvky pro ultra čerstvé potraviny kvůli čištění:

1. Vytáhněte zásuvku až na doraz.
2. Trochu nadzdvihněte přední část a zásuvku vyndejte.

Odstranění zásuvky pro

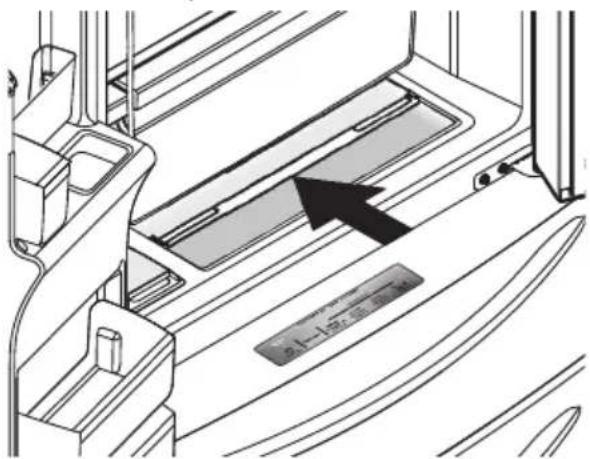

Svačinová zóna - zapuštěné zásuvky na svačinu

Tyto zásuvky jsou ideální k uchovávání lahůdkových mas a sýrů.

Otevření: přístup k zásuvkám získáte zasunutím krytu směrem dozadu.

Otevření svačinové zóny Zasunuté svačinové zásuvky

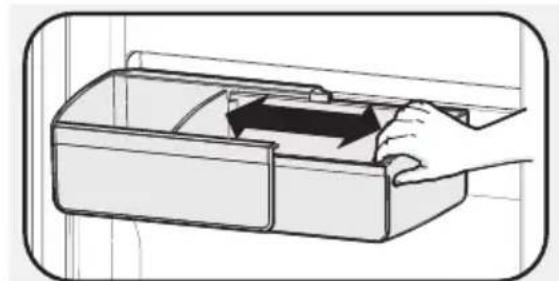

Posunutí dveřního koše po kolejničce:

1. Naklopte koš směrem nahoru, aby zadní část koše vyčnívala mimo dveře, ale háček byl stále zaháknutý.
2. Posuňte koš podél kolejničky do požadované polohy.
3. Spust'te koš zpět na místo.

Přesunutí dveřního koše z kolejničky na kolejničku:

1. Zdvihněte koš a odpojte háček.
2. Přesuňte koš do požadované polohy na kolejničce.
3. Zatlačte háček koše do kolejničky a zahákněte jej.

Vlastní koše s flexibilními dvířky

8.3 Funkce a vlastnosti mrazničky (liší se dle modelu)

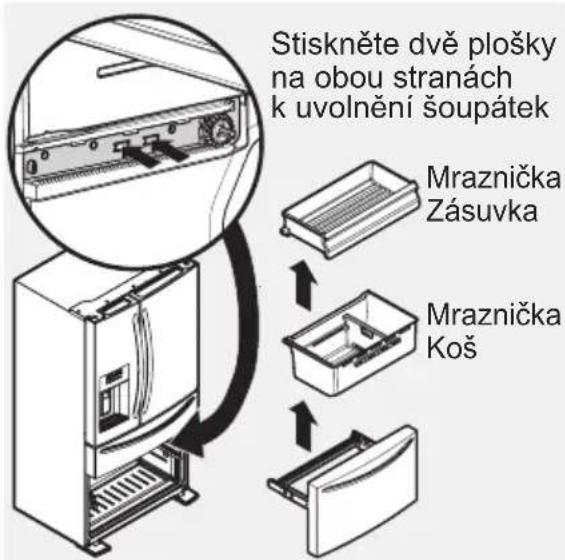

Vyjmutí horní mrazicí zásuvky:

1. Zcela otevřete mrazicí oddíl.
2. Zdvihněte a vyjměte horní mrazicí zásuvku.

K opětovné instalaci zásuvky proved'te tyto kroky v opačném pořadí.

DŮLEŽITÉ

Na spodní straně zásuvky jsou kolečka. Ujistěte se, že jsou všechna kolečka vyrovná s jejich příslušnými dráhami pro zajištění správné funkce. Pokud není zásuvka správně vyrovná, způsobí to problémy s ovládáním dveří.

POZNÁMKA

Pokud koš nespočívá na upevňovacích úchytech stabilizátoru, zásuvku nepůjde správně zavřít.

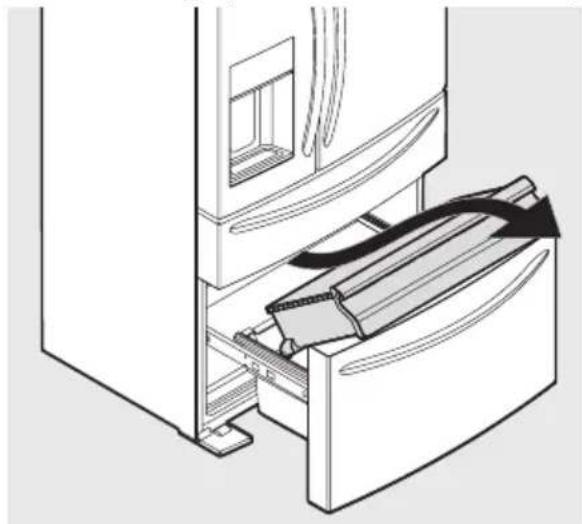

Vyjmutí mrazicí zásuvky:

1. Zcela otevřete mrazicí oddíl.
2. Zvedněte koš a vyjměte jej.

K opětovné instalaci zásuvky proved'te tyto kroky v opačném pořadí.

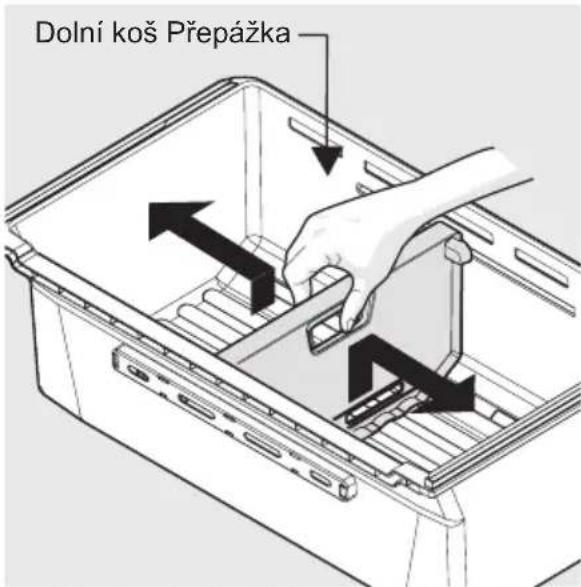

8.3 Dělicí příčky

Rukou uchopte a podržte spodní dělicí příčku a vytáhněte ji lehce, aby sklouzla do další polohy. (Dělicí příčku nelze vyjmout.)

Dolní koš Přepážka

Plastová přepážky spodního koše

9. PŘIPOJENÍ PŘÍVODU VODY

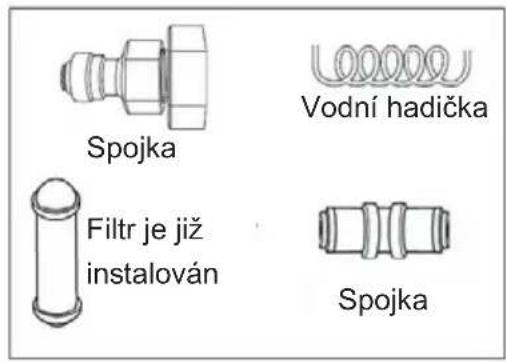

Souprava pro přívod vody

Zkontrolujte níže uvedené součástky pro instalaci přívodu vody.

Spojka Vodní hadička Filtr je již instalován Spojka

VÝSTRAHA

Abyste zabránili zásahu elektrickým proudem, který může způsobit smrt nebo vážné osobní zranění, odpojte chladničku od napájení, než připojíte přívodní vodovodní potrubí k chladničce.

1. Při instalaci vodovodního potrubí dávejte pozor, aby nebylo blízko horkých povrchů.
2. Vodní filtr pouze „filtruje“ vodu. Neodstraňuje bakterie ani mikroby.

3. Pokud tlak vody není pro provoz výrobníku ledu dostatečně vysoký, zavolejte místního instalatéra, aby vám nainstaloval dodatečné tlakové čerpadlo.

4. Životnost filtru závisí na intenzitě používání. Doporučujeme filtr vyměňovat alespoň jednou za šest měsíců (viz „výměna filtru“).

5. Každé spojení trubiček/hadiček omotejte těsnicí páskou, abyste zajistili, že voda nebude unikat.
6. Vodní souprava musí být připojena k přívodu studené vody.

Pokyny k instalaci

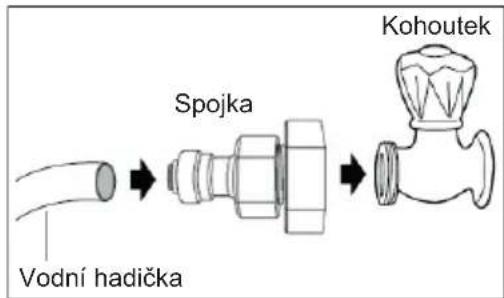

Připojte spojku k vodovodnímu kohoutku

Vodní hadička Spojka Kohoutek

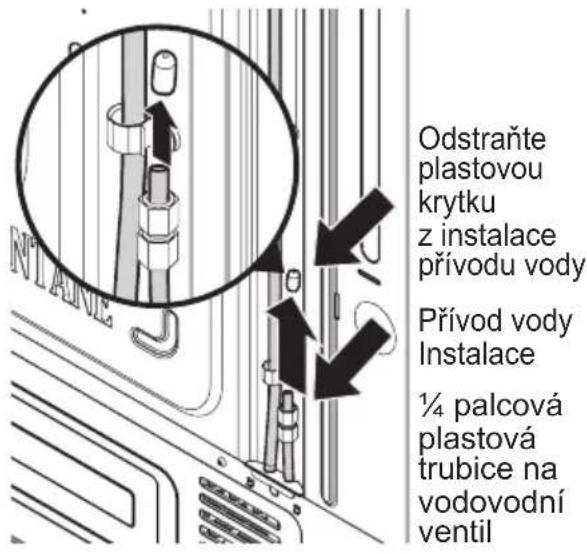

1. Odstraňte plastové víčko z přívodního vodovodního ventilu a víčko vyhodťe.

Odstraňte plastovou krytku z instalace přívodu vody Přívod vody Instalace ¼ palcová plastová trubice na vodovodní ventil

Přívod vody Instalace Připojení k domácímu přívodu vody Plastové potrubí k vodovod- nímu ventilu

1. Po instalaci chladničky a přívodu vody zvolte na ovládacím panelu možnost „VODA“ a držte ji stisknutou na 1-2 minuty, abyste naplnili zásobník vodou a mohli ji dávkovat.

10. VÝMĚNA FILTRU

10.1 Vzduchový filtr (u vybraných modelů)

Vzduchový filtr se nachází na horní středové části oddílu pro čerstvé potraviny.

10.2 Výměna vzduchového filtru (TasteGuard)

Pro zajištění optimálního filtrování pachů chladničky měňte vzduchový filtr každých šest měsíců (Vyměňte vzduchový filtr na displeji značí výměnu filtru po šesti měsících).

1. Sejměte kryt vzduchového filtru stisknutím horní a spodní části krytu současně a jeho sejmutím z obložení.
2. Odstraňte starý filtr a vyhodťe jej.
3. Rozbalte nový filtr a zasuňte jej do krytu. Otevřená část filtru (uhlíkové médium) musí být nainstalována směrem k vzduchovému otvoru systému Multiflow.

4. Vrat'te zpět kryt vzduchového filtru jeho stisknutím na stranách a zaklapnutím zpět na místo.

5. Na displeji stiskněte a na tři sekundy podržte tlačítko „Resetovat vzduchový filtr“. Když kontrolka zhasne, byl stav resetován.

10.3 Objednání náhradních vzduchových filtrů

Používejte výhradně originální náhradní díly. Obrat'te se na autorizované servisní středisko

10.4 Vodní filtr

Tato chladnička je vybavena systémem filtrace vody. Systém filtrace vody filtruje veškerou dávkovanou pitnou vodu, stejně jako vodu používanou k výrobě ledu. Vodní filtr se nachází na horní pravé části oddílu pro čerstvé potraviny.

10.5 Výměna vodního filtru

Vodní filtr měňte každých šest měsíců, abyste zajistili co nejvyšší možnou kvalitu vody. Vyměňte vodní filtr na displeji značí, kdy vyměnit filtr po standardním množství vody (473 litrů), která protekla systémem.

Pokud nebyla chladnička delší dobu používána (například během stěhování), před opětovnou instalací chladničky vyměňte filtr.

Odstranění: Zatáhněte kryt směrem dopředu, aby spadl a umožnil přístup k filtru.

Opětovná instalace: Zatlačte kryt nahoru směrem k obložení a poté směrem k zadní části skříně. Kryt filtru zaklapne zpět na místo.

10.6 Objednání náhradních vodních filtrů

Používejte výhradně originální náhradní díly. Obrat'te se na autorizované servisní středisko

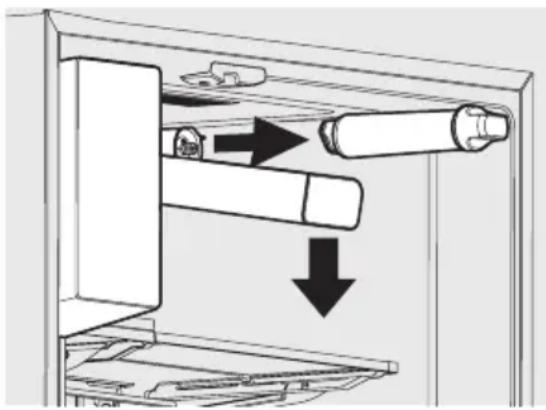

Výměna vodního filtru:

Při výměně tohoto filtru není nutné vypnout přívod vody. Bud’te připraveni otrít jakákoliv menší množství vody uvolněné během výměny filtru.

1. Vypněte výrobník ledu stisknutím a podržením tlačítka Výrobník ledu na displeji, dokud nezhasne.
2. Zatlačte na přední hranu krytu filtru. Kryt se sklopí dolů a obnaží vodní filtr.
3. Odstraňte starý filtr jeho otočením proti směru hodinových ručiček (doleva) o 90 stupňů a uvolněte jej.
4. Vysuňte kazetu starého filtru přímo z krytu a vyhodťe ji.
5. Rozbalte kazetu nového filtru. Zasuňte ji do krytu filtru, co nejdále to půjde, s koncem úchopu vodorovně.
6. Zatlačte lehce směrem dovnitř na filtru, zatímco jej otáčíte po směru hodinových ručiček (doprava). Filtr se poté otáčením vtáhne dovnitř. Otočte filtrem o 90 stupňů, dokud se nezastaví s koncem úchopu svisle. Při zajištění filtru na místě můžete zaslechnout velmi slabé cvaknutí.
7. Zatlačte sklenici oproti dávkovači vody, zatímco budete kontrolovat jakékoliv úniky z krytu filtru. Jakékoliv cákance či průtoky, ke kterým dochází při vypuzení vzduchu ze systému dávkovače, jsou normální.
8. Pokračujte s dávkováním vody po dobu 3-4 minut. Může být zapotřebí sklenici několikrát vyprázdnit a doplnit.
9. Zapněte výrobník ledu stisknutím a podržením tlačítka Výrobník ledu na displeji, dokud se nerozsvítí.
10. Stiskněte a podržte Resetovat vodní filtr na displeji na tři sekundy. Když kontrolka již nesvítí, stav vodního filtru byl resetován.
11. Vrat'te zpět kryt filtru jeho natlačením směrem nahoru a zaklapnutím na místo.

11. INSTALACE

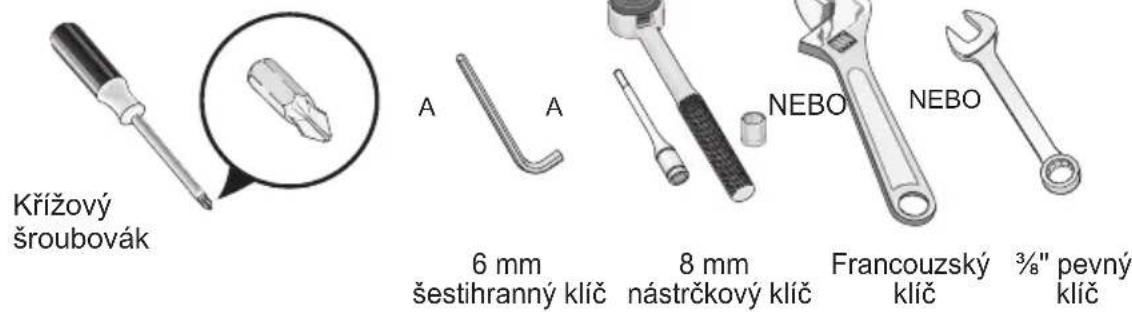

Potřebné nástroje:

Křížový šroubovák 6 mm šestihranný klíč 8 mm nástrčkový klíč NEBO Francouzský klíč 3/8" pevný klíč

Tento návod k použití nabízí informace ohledně obecné instalace a provozních pokynů pro tento model. Doporučujeme využít k instalaci chladničky služeb servisního nebo kuchyňského odborníka. Chladničku používejte pouze v souladu s pokyny v tomto návodu k použití. Před spuštěním chladničky se říd'te těmito důležitými prvními kroky.

11.1 Umístění

• Zvolte místo, které je poblíž uzemněné elektrické zásuvky bez odpojovacích zařízení. Nepoužívejte prodlužovací šňuru ani rozdvojku.
• Je-li to možné, umístěte chladničku mimo přímý sluneční svit a mimo dosah myčky nebo jiných zdrojů tepla.
• Chladnička musí být nainstalovaná na rovné podlaze dostatečné pevné, aby unesla plnou chladničku.
• Zvažte dostupnost přívodu vody u modelů vybavených automatickým výrobníkem ledu.

UPOZORNĚNÍ

Neinstalujte chladničku tam, kde mohou teploty klesnout pod 10 °C nebo stoupnout nad 43 °C. Kompresor nebude schopen udržovat správné teploty uvnitř chladničky.

Nezakrývejte dolní mřížku na spodní čelní straně chladničky. Dostatečná cirkulace vzduchu je zásadní pro správný chod chladničky.

11.2 Instalace

Umožněte následující minimální vzdálenosti pro snadnou instalaci, řádnou cirkulaci vzduchu a instalatérské a elektrické zapojení:

Zboku a shora 40 mm Zezadu 30 mm

POZNÁMKA

Pokud je chladnička umístěna se stranou s dveřním závěsem oproti stěně, zajistěte více místa, aby šlo dveře více otevřít.

219 310 1146 120 120

11.3 Otevírání dveří

Chladnička by měla být umístěna tak, aby umožnovala přístup k lince při odebírání potravin. Pro nejlepší využití zásuvky chladničky a mrazicích košů by měla být chladnička na takovém místě, kde lze oboje dveře plně otevřít.

11.4 Vyrovnání skříně a dveří chladničky (je-li zapotřebí)

Pokyny pro konečné umístění chladničky:

• Všechny čtyři rohy skřině musí pevně sedět na podlaze.
- Přední strana by měla být lehce výše, aby se zajistilo správně uzavření a těsnění dveří.
- Dveře by měly být navzájem vyrovnané a srovnané.

Většinu těchto podmínek lze splnit zvýšením či snížením seřiditelných předních válečků.

Vyrovnání skříně pomocí předních válečků:

1. Lehce otevřete mrazicí zásuvku.
2. Snižte protiskluzové nožičky, dokud se obě nedotýkají podlahy. Jakmile se dotýkají podlahy, seřid'te je pomocí kleští.

Zvýšení spotřebiče: otočte nožičku po směru hodinových ručiček.

Snížení spotřebiče: otočte nožičku proti směru hodinových ručiček.

1. Ujistěte se, že oboje dveře neváznou a jejich těsnění se dotýká skříně na všech čtyřech stranách a že je skřín spotřebiče stabilní.

Dvlřka Dvlřka Proti převrhnutí Nožky

Konečné úpravy výšky dveří:

1. Otevřete mrazicí zásuvku, aby byl vidět spodní závěs.
2. Na čep spodního závěsu nasad'te 6mm šestihranný klíč.
3. Upravte výšku otáčením po směru či proti směru hodinových ručiček. Otočením po směru hodinových ručiček sníží dveře. Otočením proti směru hodinových ručiček zvýší dveře. Výchozí nastavení odpovídá nejnižší výšce.

Zdvihnout

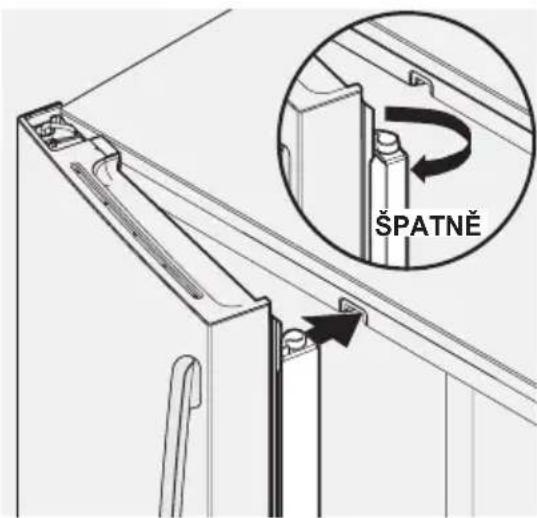

11.5 Křídlo svislé příčle

Upravte křídlo svislé příčle pro správné spojení s vodítkem příčle tím, že se ujistíte, že je křídlo svislé příčle složené kolmé k dveřím pro uskladnění čerstvých potravin. Pokud není vodítko příčle ve správné poloze, může to bránit úplnému zavření dveří.

ŠPATNĚ

12. POKYNY K ODSTRANĚNÍ DVEŘÍ

12.1 Průchod úzkými prostory

Pokud se chladnička nevejde skrze vchod, lze dveře odstranit. Nejprve zkontrolujte rozměry vchodu.

Příprava na demontáž dveří:

1. Ujistěte se, že je napájecí kabel vypojený ze síťové zásuvky.
2. Odstraňte jakékoliv potraviny z dveřních polic a dveře zavřete.

Demontáž dveří chladničky:

1. Otevřete dveře do úhlu 90°.

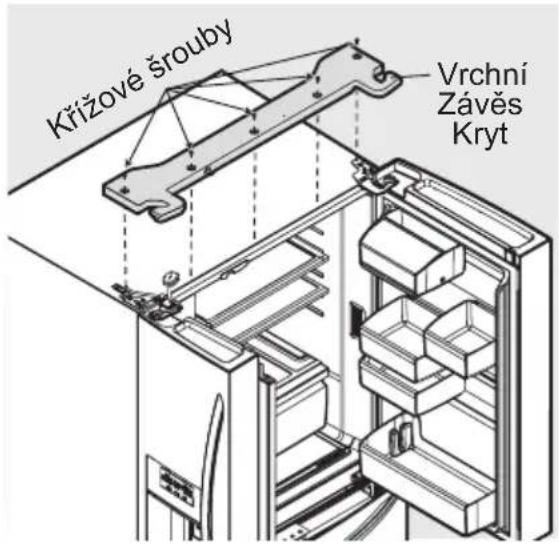

2. Vyšroubujte všech pět křížových šroubů z horního krytu závěsu a zdvihněte.

Křížové šrouby Vrchní Závěs Kryt

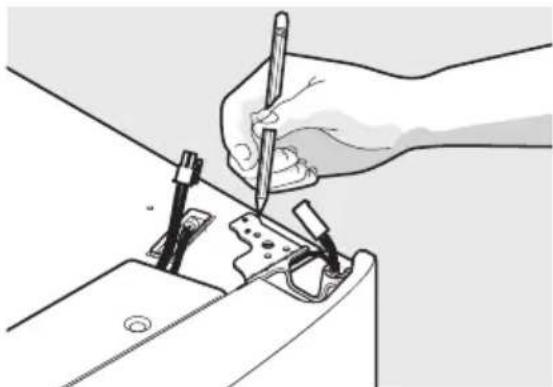

1. Kolem horních závěsů dveří udělejte tužkou lehký obrys. Zpětná instalace je pak jednodušší.
2. Zdvihněte kryt horního závěsu.

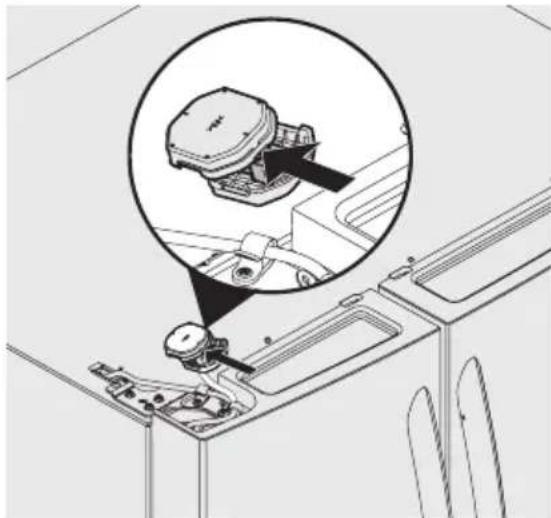

1. Odpojte elektrický svazek vedený ze dveří do krytu závěsu.

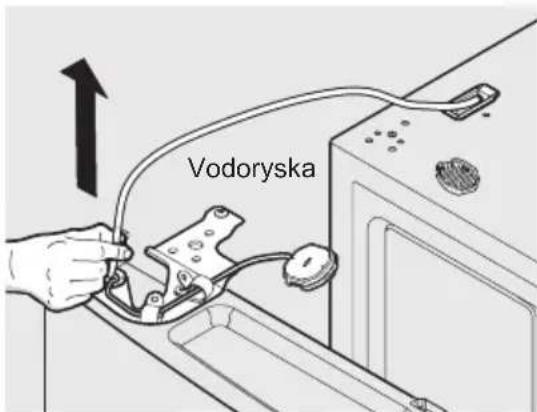

1. Lehce zatahejte za vodovodní potrubí, abyste jej odstranili ze dveří.

POZNÁMKA

Při vytahování vodovodní trubice ze dveří buďte opatrní, abyste zajistili, že se potrubí nepřehne.

Vodoryska

POZNÁMKA

Ze dveří chladničky vytáhnete přibližně čtyři stopy vodovodní trubice.

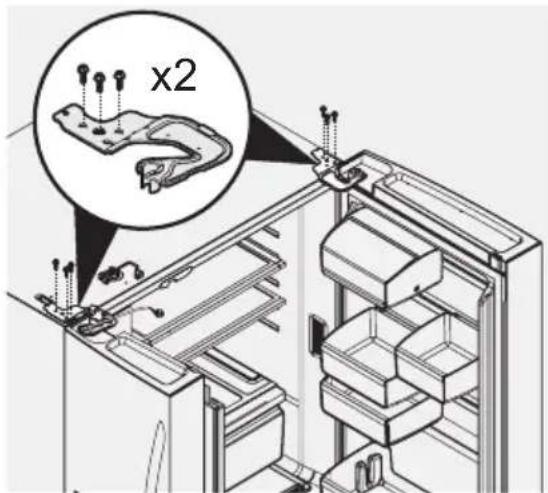

1. Vyšroubujte tři 8 mm šrouby z obou horních závěsů.

x2

1. Přístup ke spodnímu závěsu je zapotřebí vytáhnout zásuvku. Odšroubujte tři šrouby spodního závěsu a zasuňte závěs směrem dovnitř. Zdvihněte dveře a sejměte je ze spodního závěsu.

Demontáž spodního závěsu

UPOZORNĚNÍ

Ujistěte se, že jste dveře odložili stranou v bezpečné poloze, ve které nemohou spadnou a způsobit osobní zranění nebo škodu na dveřích či držadlech.

1. K opětovné instalaci dveří proved'te postup v obráceném pořadí.

DŮLEŽITÉ

Ujistěte se, že vodovodní potrubí povedete skrze otvor na horní straně kapsy dávkovače. Na potrubí se také nachází kovový obal, který brání poškození otěrem o závěs. Ten je zapotřebí při zpětné instalaci připevnit zpět kolem potrubí na správném místě (tak aby potrubí bylo chráněno před závěsem).

POZNÁMKA

Při opětovném zasouvání vodovodní trubice a vracení krytu horního závěsu buďte opatrní, abyste zajistili, že se potrubí nepřehne.

Jakmile jsou dveře na svém místě, ujistěte se, že jsou navzájem vyrovnané a srovnané (více podrobností naleznete v části věnující se instalaci), a vrat'te kryt horního závěsu.

12.2 Vyjmutí zásuvky MultiSwitch/MultiChill

1. Plně otevřete zásuvku.
2. Vyjměte koš ze zásuvky.
3. Odpojte svazek na přední straně zásuvky a odsuňte mimo posuvné drážky zásuvek.
4. Stiskněte úchytky obložení a posuňte kolejničku na obou stranách za úchytky pro úplné vyjmutí zásuvky ze skříně.
5. K opětovné instalaci zásuvky proved'te tyto kroky v opačném pořadí.

Stiskněte dvě plošky na obou stranách k uvolnění šoupátek Odpojte svazek

12.3 Vyjmutí mrazicí zásuvky

UPOZORNĚNÍ

Zásuvka je těžká. Při zdvihání bud'te opatrní.

1. Otevřete zásuvku a plně ji vysuňte.
2. Vyjměte mrazicí zásuvku.
3. Vyjměte mrazicí koš.
4. Uvnitř skřině spotřebiče stiskněte dva úchyty na obou stranách k uvolnění kolejniček.
5. Vyjměte zásuvku s držáky a kolejničkami.

Stiskněte dvě plošky na obou stranách k uvolnění šoupátek Mraznička Zásuvka Mraznička Koš

13. UŽITEČNÉ TIPY A RADY

Rady k úspoře energie

Doporučujeme vám postupovat podle následujících pokynů a uspořit tak energii.

• Snažte se dveře neotevírat na příliš dlouhou dobu nebo příliš často, uspoříte tak energii.
• Zajistěte, aby spotřebič nebyl v blízkosti zdrojů tepla (přímý sluneční svit, elektrická trouba, nebo vařič atd.).
• Nenastavujte nižší teplotu, než je nutné.
• Do spotřebiče nevkládejte teplé potraviny nebo tekutiny, které se odpařují.
• Umístěte spotřebič do dobře větrané a suché místnosti. Informuje se také v kapitole Instalace nového spotřebiče.
• Pohled 1 v části „Popis spotřebiče“ ukazuje správné uspořádání zásuvek, oddílu pro čerstvé potraviny a polic. Neupravujte tuto kombinaci, protože je navržena jako energeticky nejúčinnější.

Tipy pro chlazení čerstvých potravin

- Neumíst'ujte horké potraviny přímo do chladničky nebo mrazničky, protože by se zvýšila vnitřní teplota a kompresor by musel pracovat na vyšší výkon a spotřeboval by více energie.

12.4 Opětovná instalace mrazicí zásuvky

1. Vložte zásuvku s držáky a kolejničkami do skřině spotřebiče a zaklapněte ji na místo.

2. Vrat'te koš.

3. Vložte zásuvku s držáky a kolejničkami do skříně spotřebiče a zaklapněte ji na místo.

4. Vrat'te koš.

POZNÁMKA

Další pokyny viz část Skladovací funkce.

• Potraviny zakrývejte nebo je zabalujte, zejména mají-li silnou vůni.
• Potraviny položte tak, aby okolo nich mohl proudit volně vzduch.

Tipy pro chlazení

• Maso (všeho druhu) zabalte do polyetylénové potravinové fólie a položte na skleněnou polici nad zásuvku se zeleninou. Vždy postupujte podle správných časů na ukládání potravin a dodržujte data spotřeby doporučená výrobci.
• Vařená jídla, studená jídla apod.: Můžete je zakrýt a položit na jakoukoli polici.
• Ovoce a zelenina: Měli byste je uložit ve speciální zásuvce pro čerstvé potraviny.
• Máslo a sýr: Měli byste je zabalit do vzduchotěsné fólie nebo plastové fólie.
• Láhve s mlékem: Měli byste je uzavřít uzávěrem a uložit do dveřní přihrádky.

Tipy pro zmrazování potravin

- Po prvním spuštění spotřebiče nebo po jeho dlouhodobé odstávce nechte spotřebič před vložením potravin do mrazicího oddílu pracovat nejméně dvě hodiny na vyšší nastavení.

- Připravte potraviny v malých porcích, aby se mohly rychle a zcela zmrazit,

a bylo pak možné rozmrazit pouze požadované množství.

• Zabalte potraviny do hliníkové fólie nebo polyetylénové potravinářské fólie, které jsou vzduchotěsné.
• Čerstvé, nezmrazené potraviny se nesmí dotýkat již zmrazených potravin, protože by zvýšily jejich teplotu.
• Ledové produkty mohou při konzumaci okamžitě po vyjmutí z mrazicího oddílu způsobit v ústech a na pokožce omrzliny.
• Doporučuje se označit a datem opatřit každý zmrazený obal, abyste měli informace o době uložení.

Tipy pro skladování zmrazených potravin

- Zajistěte, aby zmrazené potraviny byly uloženy správně podle pokynů maloobchodníka.

- Již rozmrazené potraviny se rychle kazí a nesmí se znovu zmrazovat. Nepřekračujte dobu skladování uvedenou výrobcem na obalu.

Vypnutí spotřebiče

Jestliže potřebujete spotřebič vypnout na delší dobu, měli byste provést následující kroky, které zabrání vzniku plísně.

1. Vyjměte všechny potraviny.
2. Vytáhněte zástrčku ze síťové zásuvky.
3. Vyčistěte a vysušte vnitřek spotřebiče.
4. Mezi dveře vložte klíny, aby se nemohly zavřít, a mohl jimi proudit vzduch.

14. ČIŠTĚNÍ A PÉČE

Z hygienických důvodů je nutné spotřebič pravidelně čistit, alespoň dvakrát měsíčně (včetně vnějšího a vnitřního příslušenství).

POZOR!

Spotřebič nesmí být při čištění připojen k elektrické síti. Hrozí nebezpečí úrazu elektrickým proudem! Před čištěním spotřebič vypněte a vytáhněte zástrčku ze síťové zásuvky.

Čištění vnějšku

Pro zachování dobrého vzhledu spotřebiče byste jej měli pravidelně čistit.

• Otřete digitální panel a displej čistým a měkkým hadrem.
• Nastříkejte vodu na čisticí hadr namísto nastříkání přímo na povrch spotřebiče. To pomáhá zajistit rovnoměrnou vlhkost povrchu.
• Vyčistíte dveře, rukojeti a povrchy skříně slabým saponátem a pak otřete dočista měkkým hadrem.

POZOR!

- Nepoužívejte ostré předměty, protože mohou poškrábat povrch.

- Nepoužívejte na čištění ředidla, čisticí prostředky na vozidla, Clorox, éterické oleje, abrazivní čisticí prostředky nebo organická rozpouštědla, například benzen. Mohly by poškodit povrch spotřebiče a způsobit vznik požáru.

Čištění vnitřku

- Vnitřek spotřebiče byste měli pravidelně čistit. Čištění bude snazší, pokud budou zásoby potravin uvnitř malé. Otřete vnitřek chladničky s mrazničkou slabým roztokem jedlé sody, pak jej opláchněte teplou vodou pomocí vyždímané houbičky nebo hadru. Otřete úplně do sucha, pak teprve nasadťe zpět police a košíky.

Důkladně vysušte všechny povrchy a vyjímatelné součásti.

- I když tento spotřebič provádí odmrazování automaticky, může se na vnitřních stěnách vytvářet vrstva námrazy, pokud dveře budou otevírány často nebo dlouho ponechány otevřené. Pokud je námraza příliš silná, zvolte si okamžik, kdy jsou zásoby uložených potravin nízké, a postupujte následujícím způsobem:

1. Vyjměte stávající potraviny a košíky příslušenství, odpojte spotřebič od sítě a ponechte dveře otevřené. Důkladně místnost vyvětrejte, abyste urychlili odmrazování.

2. Po dokončení odmrazování vyčistěte mrazničku způsobem popsaným výše.

POZOR!

K odstranění námrazy v oddíle mrazničky nepoužívejte ostré předměty. Až po úplném vysušení vnitřku byste mněli spotřebič znovu zapnout a připojit do sítě.

Čištění těsnění dveří

Zajistěte, aby těsnění dveří bylo udržováno v čistotě. Lepkavé potraviny a nápoje mohou způsobit, že těsnění bude ulpívat na skříni a po otevření dveří se roztrhne. Omyjte těsnění slabým saponátem a teplou vodou. Po vyčištění důkladně opláchněte a vysušte.

POZOR!

Až po úplném vysušení těsnění dveří byste měli spotřebič znovu zapnout do sítě.

VAROVÁNÍ!

LED osvětlení nesmí měnit sám uživate! Pokud je LED osvětlení poškozeno, kontaktujte linku podpory uživatele a požádejte o pomoc.

15. NEŽ ZAVOLÁTE

Potíže Možná příčina Běžné řešení
Automatický výrobník ledu
Výrobník ledu nevyrábí žádný led.	Výrobník ledu je vypnutý.Chladnička není připojená k vodovodnímu potrubí nebo není otevřený vodovodní ventil.Vodovodní potrubí je přehnuté.Vodní filtr není správně usazen.Vodní filtr může být ucpaný cizími předměty.	Zapněte výrobník ledu. U výrobníku ledu pro čerstvé potraviny jednou stiskněte tlačitko zapnutí/vypnutí výrobníku ledu.Připojte spotřebič k domácímu vodovodnímu přívodu a ujistěte se, že je vodovodní ventil otevřený.Ujistěte se, že přívodní potrubní není přehnuté po odtlačení chladničky na místo proti stěně.Vyjměte a nainstalujte zpět vodní filtr. Ujistěte se, že plně usedne do zajištěné polohy.Pokud je voda dávkována pomalu či vůbec nebo pokud je filtr starší šesti měsíců, měli byste jej vyměnit.
Výrobník ledu nevyrábídostatečnémnožství ledu.	Výrobník ledu vyrábíméně ledu, než se očekává.Vodní filtr může být ucpaný cizími předměty.Vodovodní potrubí je přehnuté.Tlak vody je velmi nízký.Odpojovací a připojovací tlaky jsou příliš nízké (pouze studňové systémy).Systém reverzní osmózy se nachází ve fázi regenerace.	Výrobník ledu vyrobí přibližně 1 kg ledu (výrobník ledu pro čerstvé potraviny) každých 24 hodin podle podmínek jeho využití.Pokud je voda dávkována pomaleji, než je běžné, nebo pokud je filtr starší šesti měsíců, měli byste jej vyměnit.Ujistěte se, že přívodní potrubní není přehnuté po odtlačení chladničky na místo proti stěně.Nechte zvýšit odpojovací a připojovací tlak systému vodního čerpadla (pouze studňové systémy).Pro systém reverzní osmózy je běžný tlak pod 20 psi během fáze regenerace.
Kostky ledupřimrzají k sobě.	Kostky ledu nejsou dostatečně často používány nebo došlo k přerušení napájení po delší dobu.	Odstraňte zásobník na led a led vyhod’te. Výrobník ledu vyrobí čerstvou dávku. Led by se měl používat alespoň dvakrát týdně, aby se udržely kostky oddělené.
	Kostky ledu jsou duté (ledové skořepiny s vodu uvnitř). Duté kostky ledu se v koši rozbijí a vyteče z nich voda na stávající led, což způsobí jeho přimrznutí dohromady.	K tomuto obecně dochází, když nemá výrobník ledu dostatek vody. To je obvykle následkem ucpaného vodního filtru nebo omezeného přívodu vody.Vyměňte vodní filtr a, pokud k tomuto stavu nadále dochází, zkontrolujte, zda není vodovodní ventil otočen na maximum nebo zda není přehnuté vodovodní přívodní potrubí.
Dávkovač (ledu a vody)
Dávkovač nepodává led.	V koši není žádný led k nadávkování.Dveře chladničky nejsou zcela zavřené.Lopatka dávkovače byla stisknutá příliš dlouho a motor dávkovače se přehřál.	Viz část „Výrobník ledu nevyrábí žádný led“.Ujistěte se, že jsou dveře chladničky zcela zavřené.Ochrana přetížení motoru se za přibližně tři minuty resetuje a led poté půjde dávkovat.
Dávkovač leduje zaseklý.	Led roztál a zamrznulkolem vrtáku kvůli nepříliščastému používání,výkyvům teplot anebovýpadkům proudu.Mezi výrobníkem ledu azadní stranou zásobníkuledu se zasekly kostkyledu.	Vyjměte zásobník ledu a nechteroztát a vylijte jeho obsah.Zásobník vyčistěte, otřetedosucha a vraťte do správnépolohy. Když je nový led vyroben,dávkovač by měl fungovat.Vyjměte kostky ledu, které blokujídávkovač.
Dávkovačnepodává vodu.	Vodní filtr není správněusazen.Vodní filtr je ucpaný.Kohoutek domácíhovodovodního potrubí neníotevřený.	Vyjměte a nainstalujte zpět vodnífiltr. U Puresource Ultra II seujistěte, že jej otočíte doprava,dokud se nezastaví a konecúchopu není svisle.Vyměňte kazetu filtru. Ujistěte se,že jej otočíte doprava, dokud senezastaví a konec úchopu nenísvisle.Otevřete kohoutek domácíhovodovodního potrubí. Viz sloupecPOTÍŽE, položka AUTOMATICKÝVÝROBNÍK LEDU.
Voda nenídostatečněstudená.	Jak teplejší kohoutkovávody prochází filtrema vstupuje do systémupodávání vody, chlazenávoda je tlačena skrzedávkovač. Jakmile sechlazená voda spotřebuje,bude trvat několík hodin,než se ochladí doplněnávoda na nižší teplotu.	Do sklenice či nádoby přednadávkováním vody přidejte led.Poznámka: Vychlazených jepouze prvních 750 ml vody.
Voda zvláštněchutná nebozapáchá.	Voda nebyla dávkovánadelší dobu.Spotřebič není správněpřipojen k vodovodnímupotrubí se studenouvodou.	Napust’te a vylijte 10-12 sklenicvody k občerstvení zásoby vody.Připojte spotřebič k vodovodnímupotrubí se studenou vodu prokuchyňskou baterii.
Otevření/zavření dveří/zásuvek
Dveře se nezavřou.	Dveře byly zavřeny příliš silně, což způsobilo lehké pootevření druhých dveří.Chladnička není vyrovnaná. Při lehkém pohybu se houpe na podlaze.Chladnička se dotýká stěny nebo skříně.Zkontrolujte těsnění a rozhraní skříně na výskyt překážek.	Oboje dveře opatrně zavřete.Ujistěte se, že je podlaha rovná a pevná a že unese plně hmotnost chladničky. V případě propadající se nebo šikmé podlahy se obrat’te na truhláře.Ujistěte se, že je podlaha rovná a pevná a že unese plně hmotnost chladničky. V případě propadající se nebo šikmé podlahy se obrat’te na truhláře.Vyčistěte dveřní těsnění a rozhraní chladničky teplou vodou s mycím prostředkem, abyste s povrchu odstranili jakoukoliv mastnotu a nečistoty.Otřete dočista suchým hadrem. Zkontrolujte těsnění, zda je zcela čisté.
Zásuvkami se obtížně hýbe.	Potraviny se v horní zásuvce dotýkají navzájem.Kolejnička, na které se posunují zásuvky, je špinavá.	Odeberte horní vrstvu potravin v zásuvce.Ujistěte se, že je zásuvka správně nainstalována na kolejničce.Vyčistěte zásuvku, válečky a kolejničku. Víz Čištění a údržba.
Chod chladničky
Kompresor nefunguje.	Chladnička se nachází ve fázi odmrazování.Zástrčka je odpojená z elektrické zásuvky.Došlo ke spálení domovní pojistky nebo sepnutí jističe.Výpadek proudu.	Toto je pro chladničky s plně automatickým odmrazováním normální. K fázi odmrazování dochází pravidelně a trvá okolo 30 minut.Ujistěte se, že je zástrčka pevně zastrčená do zásuvkyZkontrolujte/vyměňte pojistku za 15 A zpožďovací pojistku. Resetujte jistič.Zkontrolujte domovní osvětlení. Obrat’te se na místního dodavatele elektřiny.
Chladnička příliš často či příliš dlouho pracuje.	Kompresor s variabilními otáčkami je navržen tak, aby běžel neustále na 100 % s výjimkou odmrazovacího cyklu. Někdy pracuje rychleji, jako např. po odmrazovacím cyklu.	Pro tento kompresor je běžné, že pracuje neustále s výjimkou odmrazovacího režimu.
Digitální displej nastavení teploty
Digitální teplota ukazuje chybu.	Elektronický řídící systém detekoval problém ve výkonu.	Obrat’te se pro pomoc na péči o zákazníky společnosti Electrolux.
Voda/vlhkost/námraza uvnitř chladničky
Na vnitřní straně stěn chladničky se hromadí vlhkost.	Počasí je horké a vlhké.Křídlo svislé příčle	Míra tvorby námrazy a vnitřní rosení se zvyšuje.Upravte křídlo svislé příčle. (Viz „Úprava křídla svislé příčle“ v části Instalace.)
Na spodní straně krytu zásuvky se hromadí voda.	Zelenina obsahuje a odpařuje vlhkost.	Není neobvyklé, že se na spodní straně krytu vyskytuje vlhkost.Obě zásuvky na čerstvé potraviny obsahují automatickou kontrolu vlhkosti, která by se měla automaticky přizpůsobit kolísavé úrovni vlhkosti uvnitř zásuvky, aniž by vytvářela další kondenzaci nebo vysušování vzduchu uvnitř zásuvky pro čerstvé potraviny, přičemž funguje s různými typy potravin. Pokud zaznamenáte zvýšenou vlhkost, zkontrolujte, zda není poškozena membrána proti vlhkosti, a v případě potřeby ji vyměňte.
Na dně zásuvky se hromadí voda.	Umytá zelenina a ovoce v zásuvce pouští vodu.	Potraviny před uložením do zásuvky osušte. Hromadění vody na dně zásuvky je normální.
Voda/vlhkost/námraza vně chladničky
Na vnějším plášti chladničky nebo mezi dveřmi se hromadí vlhkost.	Počasí je vlhké. To je při vlhkém počasí normální.Když je vlhkost nižší, vlhkost by měla zmizet.
Potraviny/nápoje v oddílu pro čerstvé potraviny/zásuvce MultiSwitch
Potraviny mrznou.	Nastavení teploty je příliš nízké.Snímač teploty je zakrytý potravinami (na pravé straně oblasti pro čerstvé potraviny).Potraviny zakrývají vzduchové otvory.	Nastavte vyšší teplotu.Nechte dostatečný prostor, aby ke snímači mohl proudit vzduch.Nechte dostatečný prostor mezi vzduchovými otvory a potravinami.
Časovač pro vychlazené nápoje
Nápoje mrznou.	Nastavení teploty je příliš nízké.Časovač pro vychlazené nápoje je nastaven ne příliš dlouhou dobu.	Nastavte vyšší teplotu.Příslušným způsobem zkrat’te dobu časovače pro vychlazené nápoje.

16. LIKVIDACE SPOTŘEBIČE

Chladnička je vyrobena z recyklovatelného materiálu. Ten je nutné zlikvidovat v souladu s platnými předpisy na recyklaci druhotných surovin. Spotřebič obsahuje malé množství chladiva (R600a), naplněné v chladicím okruhu. Než spotřebič zlikvidujete, pro svou vlastní bezpečnost se informujte v kapitole „Chladivo a riziko požáru“ v této

příručce. Odřízněte napájecí kabel, aby spotřebič nebylo možné dále používat a odstraňte těsnění dveří a zámek. Pracujte opatrně, abyste nepoškodili chladicí systém a neprorazili nádobu na chladivo nebo neohnuli či neprorazili potrubí chladicího systému, případně nepoškrábali povrchovou úpravu.

Správná likvidace tohoto spotřebiče

Tento symbol na výrobku nebo na jeho obalu znamená, že tento spotřebič nepatří do domovního odpadu. Je nutné jej odvézt do sběrného místa vhodného pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak mohly být způsobeny jeho nevhodnou likvidací. Podrobnější informace o recyklaci tohoto spotřebiče získáte na místním obecním úřadu, středisku pro likvidaci domácího odpadu nebo v obchodě, kde jste tento spotřebič zakoupili.

17. TECHNICKÉ ÚDAJE

Rozměry

Výška 1 782 mm

Šířka 913 mm

Hloubka 746 mm

Skladovací čas při poruše 14 hod

Napětí 220-240 V

Frekvence 50 Hz

Technické údaje jsou uvedeny na typovém štítku umístěném na vnitřní levé straně spotřebiče a na energetickém štítku.

18. HLUK

Během normálního provozu vydává spotřebič různé zvuky (kompresor, cirkulace chladiva).

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

CLICK! CLICK!
