NÁVOD K OBSLUZE KD49XG9005 SONY

Užitečné informace o výrobcích Sony

Připojení stolního stojanu k televizoru, viz Průvodce nastavením.

Obsah

DŮLEŽITÁ POZNÁMKA .....2 Bezpečnostní informace .....2

Dálkové ovládání a televizor ..... 4

Schéma zapojení ..... 5

Montáž televizoru na zed'....7 Používání volitelného Nástěnného držáku....7

Řešení problémů ....8 Problémy a řešení....8

Specifikace 9

Připojení k internetu a ochrana osobních údajů Toto zařízení se připojuje k internetu během prvotního nastavení, jakmile je připojeno k síti a je ověřeno internetové připojení. A také později při konfiguraci domovské obrazovky. Vaše IP adresa bude použita k tomuto připojení a ke všem dalším připojením k internetu. Pokud nechcete vůbec použít svou IP adresu, potom nenastavujte funkci bezdrátového připojení a ani nepřipojujte síťový kabel. Bližší podrobnosti o internetovém připojení si můžete přečíst v poznámkách ohledně ochrany osobních údajů na obrazovkách nastavení.

Úvod

Děkujeme vám, že jste si vybrali tento výrobek Sony. Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu.

Poznámka

• Před zapnutím televizoru si přečtěte „Bezpečnostní informace" (strana 2).
• Přečtěte si dokument Bezpečnostní informace, kde naleznete další bezpečnostní informace.
• Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.
• Symbol „xx“, který se objevuje v názvu modelu, odpovídá číslici popisující design, barvu nebo systém TV.

Nápověda

Další informace o řešení problémů a jiné užitečné informace naleznete přímo ve své TV. Stiskněte HELP na dálkovém ovládání, abyste zobrazili seznam témat nebo můžete vyhledávat pomocí klávesnice.

Uživatelská příručka (Návod)

Podrobnější informace získáte po výběru [Uživatelská příručka] z nabídky Nápověda na svém televizoru. Uživatelskou příručku můžete rovněž prohlížet na svém počítači nebo smartphonu (informace jsou uvedené na zadní straně tohoto návodu).

Umístění identifikačního štítku

Štítky s číslem modelu, datem výroby (rokem/měsícem) a specifikací zdroje napájení se nacházejí na zadní části televizoru nebo na obalu.

DŮLEŽITÁ POZNÁMKA

Prohlášení k rádiovým zařízením

Sony Visual Products Inc. tímto prohlašuje, že rádiová zařízení typu KD-49XG9005 jsou ve shodě s požadavky směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: http://www.compliance.sony.de/

Upozornění pro zákazníky: následující informace se vztahují pouze na přístroje prodávané v zemích podléhajících směrnicím EU.

U tohoto rádiového zařízení se vztahují následující omezení uvádění do provozu nebo požadavků na povolení použití v AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

Pásmo 5 150–5 350 MHz je omezeno pouze na interní provoz.

Bezpečnostní informace

Instalace/Nastavení

Televizor instalujte a používejte podle následujících pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění.

Instalace

• Televizor musí být instalován v blízkosti snadno přístupné zásuvky.
• Umístěte televizor na stabilní vodorovný povrch, aby přístroj nemohl spadnou a způsobit poranění osob nebo poškození majetku.
• Televizor nainstalujte na místo, kde za něj nebude možné zatáhnout, zatlačit na něj nebo ho shodit.

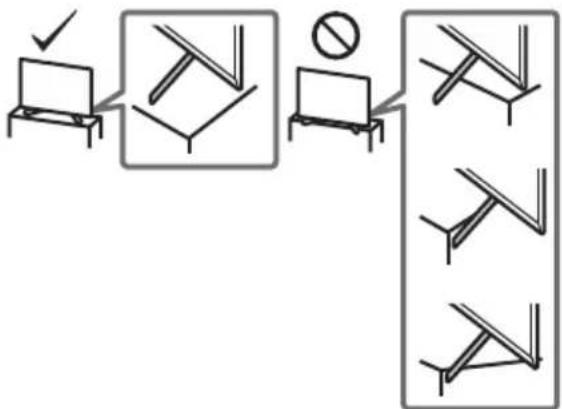

- Televizor nainstalujte tak, aby stolní stojan televizoru nepřečníval z podstavce televizoru (není součástí dodávky). Pokud by stolní stojan přečníval z podstavce televizoru, mohl by se televizor překlopit, spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.

• Montáž TV na stěnu smí provádět pouze kvalifikovaný servisní personál.
• Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně: — Nástěnný držák SU-WL450
• Když k TV připevňujete nástěnný držák, použijte šrouby dodané s nástěnným držákem.

Dodané šrouby jsou navrženy k použití, jak je vyznačeno na obrázku, měřeno od montážního povrchu nástěnného držáku. Průměr a délka šroubů se liší podle modelu nástěnného montážního rámu.

Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod.

8 mm - 12 mm

Šroub (M6) Nástěnný držák Zadní kryt TV

Přeprava

• Před přemístěním televizoru odpojte všechny kabely.
• K prěnosu velkého televizoru jsou nutné dvě nebo tři osoby.
• Když prénášite TV v rukou, držte jej, jak je znázorněno níže. Netlačte na LCD panel a rám okolo obrazovky.

• Při přenášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.
• Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

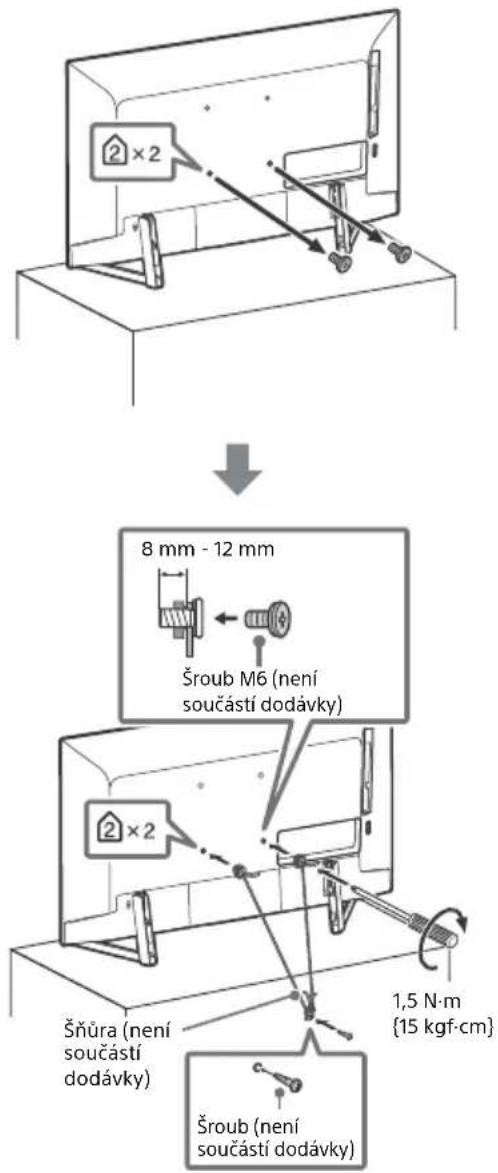

Ochrana před převrácením

2 × 2 8 mm - 12 mm Šroub M6 (není součástí dodávky) 2 × 2 Šňůra (není součástí dodávky) 1,5 N·m {15 kgf·cm} Šroub (není součástí dodávky)

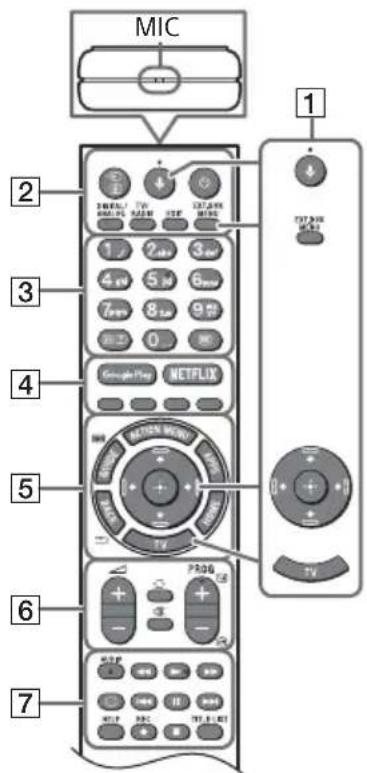

Dálkové ovládání a televizor

Tvar, umístění, dostupnost a funkce tlačítek dálkového ovladače se může lišit v závislosti na zemi, oblasti nebo modelu televizoru.

MIC 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

1 ↓(Mikrofon): Používání hlasového vyhledávání. (např. vyhledávání různého obsahu pomocí hlasu.) Hlasové vyhledávání vyžaduje připojení k internetu.

EXT.BOX MENU: Zobrazení nabídky připojeného externího zařízení (kabelové/satelitní).

• Pro modely opatřené IR Blaster připojte a nastavte IR Blaster (strana 6).
• Nabídka externího zařízení se může zobrazit na některých zařízeních kompatibilních s HDMI CEC, když není IR Blaster součástí dodávky/připojen.

//// (Navigation D-Pad):

Navigace a výběr v nabídce na obrazovce.

TV: Přepnutí na kanál TV nebo vstup a zobrazení Lišty s TV menu.

2 → (Volba vstupu/přidržení textu)

V režimu TV: Zobrazte a zvolte vstupní zdroj. V textovém režimu: Přidržte aktuální stránku.

(Pohotovostní režim TV)

DIGITAL/ANALOG: Přepínání mezi digitálním a analogovým vstupem.

TV/RADIO: Přepínejte mezi vysíláním TV a RADIO.

EXIT

3 Číselná tlačítka

i+ / (Informace/Odhalení textu): Zobrazte informace.
☐ (Text): Zobrazte textové informace.

4 Google Play / NETFLIX (Pouze v některých regionech, zemích/TV modelech) / Barevná tlačítka

5 ACTION MENU: Zobrazí seznam kontextových funkcí.

GUIDE/ Po nastavení [Nastavení zařízení IR Blaster] (pouze modely kompatibilní s IR Blaster) se zobrazí návod k digitálnímu programu nebo EPG externího boxu (kabelový/satelitní box).

APPS: Přístup k různým službám a aplikacím.

BACK/

HOME

6 ∠+/- (Hlasitost)

(Skok)

(Ztišit)

PROG +/−/▲/▼

V režimu TV: Zvolte kanál.

V textovém režimu: Zvolte následující (☑) nebo předchozí (☑) stránku.

7 AUDIO: Vybere zvuk vícejazyčného zdroje nebo duální zvuk (v závislosti na zdroji programu).

◀/▶/▶/◀/■/▶/■

(Nastavení titulků)

HELP: Zobrazte nabídku nápovědy.

● REC: Zaznamenejte aktuálně prohlížený program na USB HDD.

TITLE LIST: Zobrazte název titulů.

8 9

8 ⏻ (Napájení)
9 Čidlo dálkového ovládání* / Světelné čidlo* / Osvětlení LED

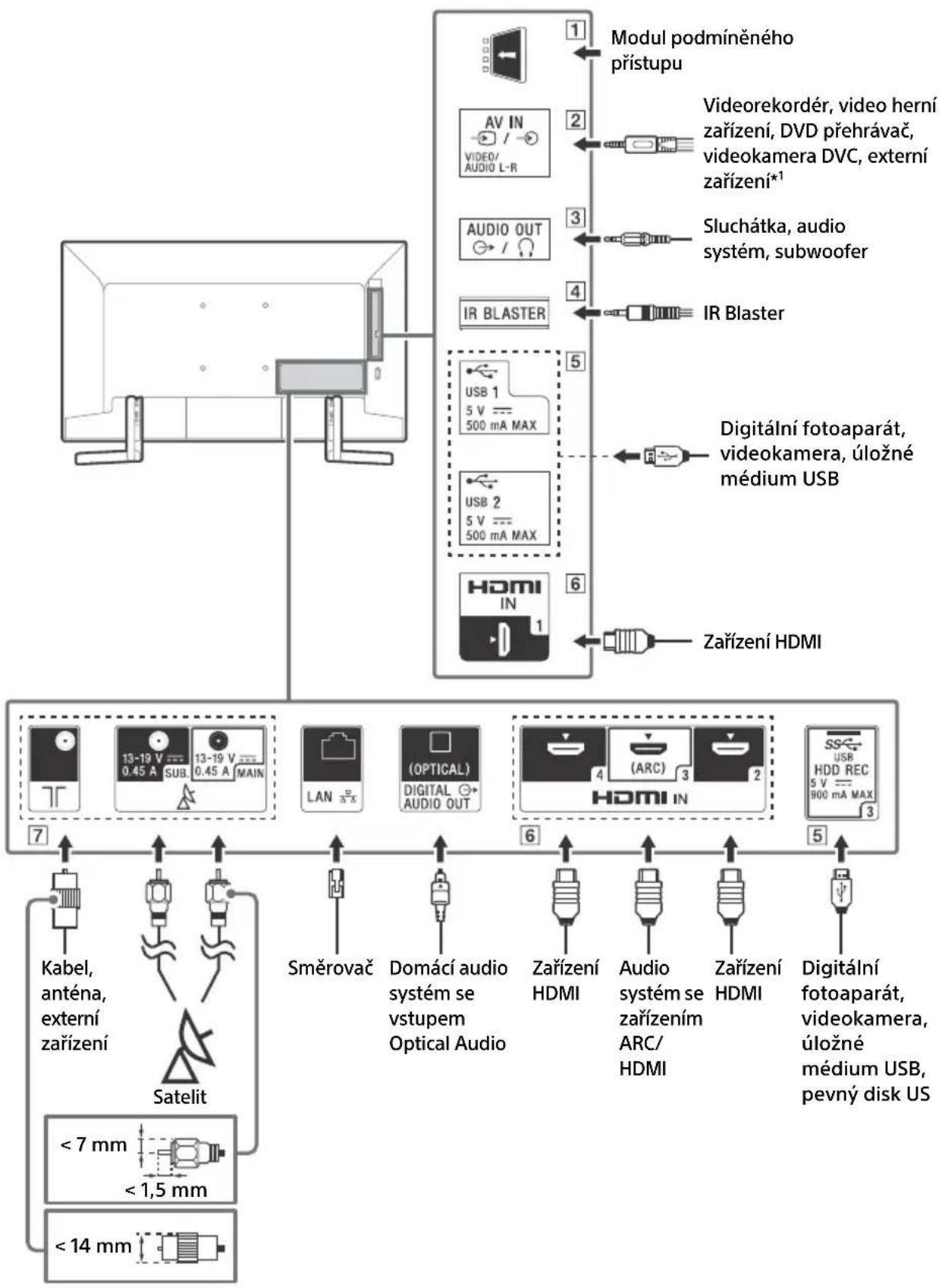

Schéma zapojení

Více informací o připojeních naleznete v dokumentu Uživatelská příručka po stisknutí tlačítka HELP na dálkovém ovládání.

1 CAM (Modul podmíněného přístupu)

• Poskytuje přístup k placeným TV službám. Další podrobnosti najdete v návod s pokyny dodané s modulem CAM.
• Nevkládejte smart kartu přímo do slotu CAM vašeho TV. Karta musí být vložena do modulu podmíněného přístupu dodaného autorizovaným prodejcem.
• CAM není v některých zemích/oblastech podporován. Dostupnost ověřte u autorizovaného prodejce.
• Když po používání internetového videa přepnete na digitální program, může se zobrazit zpráva CAM.

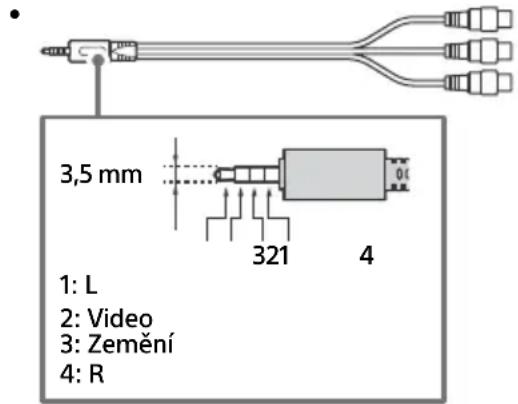

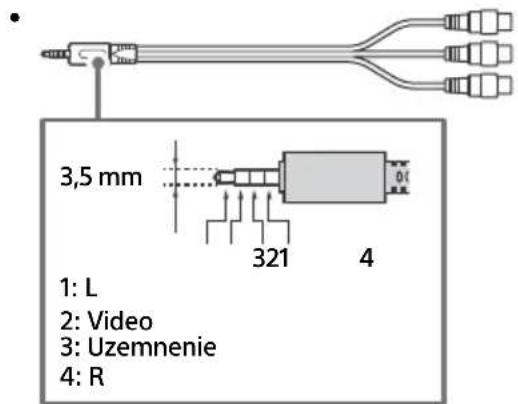

2 →/→ AV IN

- Pro kompozitní připojení použijte analogový prodlužovací kabel (není součástí dodávky).

3,5 mm 1: L 2: Video 3: Zemění 4: R

3 AUDIO OUT

• Podporuje pouze 3pólový stereo mini jack konektor.
• Chcete-li poslouchat zvuk TV prostřednictvím připojeného příslušenství, stiskněte tlačítko HOME. Zvolte [Nastavení] → [Zvuk] → [Výstup pro sluchátka/Audio výstup], potom zvolte požadovanou položku.

4 IR BLASTER ^2

- Použijte dálkové ovládání Sony pro ovládání svého externího zařízení (kabel/satelit). Připojte kabel IR Blaster*² k portu IR Blaster na svém televizoru. Umístěte jeden nebo oba další konce, jak je znázorněno níže.

- K provedení nastavení IR Blaster stiskněte tlačítko HOME a vyberte [Nastavení] → [Externí vstupy] → [Nastavení zařízení IR Blaster].

5 USB 1/2, USB3(HDD REC)\*

2

• Při připojení velkého zařízení USB může toto zařízení překážet ostatním připojeným zařízením vedle něj.
• Při připojování velkého zařízení USB toto zařízení připojte ke konektoru USB 1.
• Připojte USB HDD zařízení do portu USB 3 (modrý).

6 HDMI IN 1/2/3/4

- Rozhraní HDMI může prénášet digitální video a audio přes jediný kabel.

Chcete-li využívat vysoce kvalitní obsah 4K 50p/60p, připojte kabel HDMI Premium High Speed k HDMI IN 2/3 a nastavte [Formát signálu HDMI] na [Vylepšený formát].

Podrobnosti o podporovaných formátech naleznete v části „Specifikace“ v tomto návodu (strana 9-10).

• HDMI IN 3 ARC (Audio Return Channel)

Připojte svůj audio systém k HDMI IN 3 a k TV audio svého audio systému. Audio systém, který podporuje HDMI ARC může odesílat video do TV a přijímat audio z TV přes stejný HDMI kabel. Pokud váš audio systém nepodporuje HDMI ARC, je zapotřebí další připojení pomocí DIGITAL AUDIO OUT (OPTICAL).

HDMI OUT (ARC)

7 (Vstup RF), (Satelitní vstup)

• Připojení pro pozemní/kabelové vysílání a satelit. Připojte postupně: SUB. → MAIN → Anténa
• Konektor jack SUB. připojte pouze tehdy, když využíváte režim dvou tunerů, s výjimkou rozvodu jediným kabelem podle EN50494.

*1 Pro externí zařízení, které má pouze SCART AV OUT, použijte adaptér SCART-RCA a analogový prodlužovací kabel.
*2 Pouze pro některé oblasti/země/modely televizoru.

Montáž televizoru na zed'

Používání volitelného Nástěnného držáku

Tento návod k použití pro TV poskytuje pouze kroky pro přípravu TV pro montáž na zed' před tím, než je na zed' instalována.

Pro zákazníky:

Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony:

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zed unese váhu televizoru. Připevnění tohoto produktu na zed byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

K instalaci TV na stěnu použijte nástěnný držák SU-WL450 (není součástí dodávky).

Při montáži nástěnného držáku také nahlédněte do Návodu k použití a do Instalační příručky dodané s nástěnným držákem.

Poznámka

- Vyšroubované šrouby uschovejte na bezpečném místě mimo dosah dětí.

Pokyny k instalaci Nástěnného držáku na stěnu naleznete v části Informace o instalaci (Nástěnný držák) na stránce produktu modelu televizoru. www.sony.eu/support/

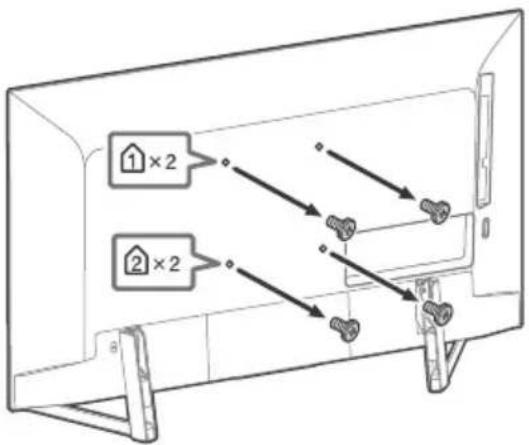

Odšroubujte šrouby na zadní straně TV.

1×2 2×2

Řešení problémů

Při obecném řešení problémů, jako jsou černá obrazovka, nehrající zvuk, nehybný obraz, nereagující televizor nebo ztráta sítě, postupujte následovně.

1 Vypněte a znovu zapněte televizor stisknutím tlačítka napájení na dálkovém ovládání, dokud se nezobrazí zpráva. Televizor se restartuje. Pokud se televizor neobnoví, zkuste jej odpojit od zdroje napájení. Potom stiskněte tlačítko zapínání na televizoru, počkejte dvě minuty a znovu připojte do sítě.
2 Více informací naleznete v nabídce nápovědy po stisknutí tlačítka HELP na dálkovém ovládání.
3 Připojte televizor k internetu a aktualizujte software. Společnost Sony doporučuje udržovat software televizoru aktualizovaný. Softwarové aktualizace poskytují nové funkce a vylepšení výkonu.
4 Navštivte internetové stránky podpory Sony (informace naleznete na přední straně tohoto návodu).

Když se zobrazí zpráva [K dispozici je nová aktualizace systémového softwaru...].

Společnost Sony důrazně doporučuje aktualizovat software televizoru výběrem možnosti [Aktualiz. nyní]. Tyto aktualizace softwaru zlepšují výkon televizoru nebo přidávají nové funkce.

Během aktualizace softwaru se objeví následující obrazovka [Updating...] (Aktualizace...) a bude blikat LED kontrolka.

Během aktualizace softwaru neodpojujte napájecí kabel. Pokud byste tak učinili, nemusela by být aktualizace softwaru zcela dokončena, což by mohlo způsobit poruchu softwaru. Aktualizace softwaru mohou trvat až 15 minut.

Když televizor odpojíte, je možné, že televizor nebude možné nějakou dobu zapnout, i když stisknete tlačítko napájení na dálkovém ovladači nebo na televizoru.

Inicializace systému nějakou dobu trvá. Počkejte přibližně jednu minutu, potom to zkuste znovu.

Problémy a řešení

Když LED kontrolka bliká červeně.

- Spočítejte, kolikrát zabliká (časový interval je 3 sekundy). Resetujte televizor odpojením od zdroje napájení, dokud LED kontrolka nepřestane blikat červeně a potom televizor zapněte. Pokud problém přetrvává, odpojte televizor od zdroje napájení a obratte se na svého prodejce nebo na servisní středisko Sony, přičemž uvedte, kolikrát LED kontrolka blikala.

Nelze přijímat služby pozemního/kabelového vysílání.

• Zkontrolujte anténní/kabelové připojení a nastavení zesilovače.
• Stisknutím tlačítka DIGITAL/ANALOG na dálkovém ovladači zvolte pozemní/kabelové vysílání. Pokud se služba vysílání nezobrazuje, stiskněte tlačítko TV a poté DIGITAL/ANALOG.
• Pokud je v okolí vysílan velmi silný signál, signál pozemního vysílaní může být potlačen. Nastavte [LNA (K.---)] na [Vyp] při ladění digitálních programů.
• Když se přestěhujete do nového domu nebo bytu nebo když chcete přijímat nové programy, tyto programy vyhledejte výběrem položky [Digitální ladění].

Nelze přijímat programy satelitního vysílání.

• Zkontrolujte připojení satelitního kabelu.
• Když se zobrazí zpráva [Žádný signál. Detekováno přetížení LNB...], odpojte televizor od zdroje napájení. Potom se ujistěte, že satelitní kabel není poškozený a že vedení satelitního signálu není zkratováno v satelitním konektoru.

Dálkové ovládání nefunguje.

• Vyměňte baterie.

Tlačítko EXT.BOX MENU na dálkovém ovladači nefunguje.

• Připojte a nastavte IR Blaster (pouze modely s dodávaným IR Blaster) (strana 6).
• Připojte zařízení kompatibilní s rozhraním HDMI CEC (kromě modelů s dodávaným modulem IR Blaster) a přepněte na tento vstup.

Zapomněli jste heslo rodičovského zámku vysílání.

- Zadejte 9999 jako kód PIN a vyberte [Změnit kód PIN].

Panel televizoru se zahřívá.

- Když je televizor používán delší dobu, panel se zahřeje. Na dotek může být horký.

Specifikace

Systém

Typ panelu

Panel LCD (displej s kapalnými krystaly), Podsvícení LED

Televizní systém

V závislosti na oblasti, zemi nebo modelu televizoru

Analogové: B/G, D/K,

V závislosti na oblasti, zemi nebo modelu televizoru

Analogové: UHF/VHF/kabelové

Digitální: UHF/VHF/kabelové

Satelit*1: mezifrekvenční kmitočet 950-2 150 MHz

Zvukový výstup

10 W + 10 W

Bezdrátová technologie

Protokol IEEE802.11ac/a/b/g/n

(IEEE802.11ac nemusí být k dispozici v závislosti na zemích/

oblastech.)

Verze Bluetooth 4.1

Kmitočtové pásmo (pásma)

Bezdrátová sít LAN (IEEE 802.11ac/a/b/g/n)

Frekvenční rozsah Výstupní výkon

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth
Frekvenční rozsah Výstup	ní výkon
2 400 - 2 483,5 MHz < 10,0	dBm

RMF-TX310E

Bluetooth
Frekvenční rozsah Výstup	ní výkon
2 400 - 2 483,5 MHz < 10,0	dBm

Verze softwaru

Toto rádiové zařízení je určeno k použití se schválenými verzemi softwaru, které jsou uvedeny v prohlášení o shodě EU.

Verzi softwaru zobrazíte stisknutím tlačítka HELP na dálkovém ovladači.

Dálkové ovládání: ____.

Stiskněte HOME, potom zvolte [Nastavení] →

[Hlasové dálkové ovládání] → [Verze softwaru].

Bylo ověřeno, že software uložený v tomto rádiovém zařízení

splňuje základní požadavky směrnice 2014/53/EU.

Vstupní/Výstupní konektory jack

Anténa/kabel

75 ohmová externí zásuvka pro VHF/UHF

Satelitní anténa*1

Konektor Typ F (zásuvka), 75 ohmová.

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz,

Rozvod jediným kabelem EN50494.

→ / → AV IN

Video/audio vstup (mini jack konektor)

HDMI IN 1/2/3/4 (podpora rozlišení 4K, Kompatibilní s

HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)^2_3, 4096 × 2160p (24 Hz)^2

3840 × 2160p (50, 60 Hz)^*3 , 3840 × 2160p (24, 25, 30 Hz) ,

1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p

(30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC formáty* ^4

Audio:

5,1 kanálové lineární PCM: 32/44,1/48/88,2/96/176,4/192 kHz

16/20/24 bitů, Dolby Digital, Dolby Digital Plus a DTS

ARC (Audio Return Channel) (pouze port HDMI IN 3)

(dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Digital,

Dolby Digital Plus, DTS)

Digitální optický konektor jack (dvoukanálový lineární

PCM: 48 kHz 16 bitů, Dolby Digital, DTS)

AUDIO OUT (stereofonní mini konektor)

Port pro USB zařízení (SS USB HDD zařízení pro funkci

nahrávání)

USB porty 1 a 2 podporují vysokorychlostní USB (USB 2.0).

USB port 3 podporuje super rychlé USB (USB 3.1 Gen 1).

Slot pro CAM (modul podmíněného přístupu)

LAN

Konektor 10BASE-T/100BASE-TX (V závislosti na operačním

prostředí sítě se rychlost připojení může lišit. Rychlost a kvalita

komunikace nejsou zaručeny.)

IR BLASTER*5

Vstup pro kabel IR Blaster (mini jack konektor)

Ostatní

Volitelné příslušenství

Nástěnný držák: SU-WL450

Provozní teplota

0^ C - 40^ C

Provozní vlhkost

Relativní vlhkost 10 % – 80 % (nekondenzující)

Napájení, specifikace produktu a další

Požadavky na napájení

220 V - 240 V AC, 50 Hz

Třída energetické účinnosti

B

Velikost obrazovky (úhlopříčka) (přibl.)

123,2 cm / 49 palců

Spotřeba energie

V režimu [Standardní]

114 W

V režimu [Živý]

199 W

Roční spotřeba energie ^4

158 kWh za rok

Spotřeba energie v pohotovostním režimu*7*8

0,50 W (27 W v režimu aktualizace softwaru/EPG)

Rozlišení obrazu

3 840 bodů (vodorovně) × 2 160 řádků (svisle)

Vlastnosti výstupu

USB 1/2

5 V MAX. 500 mA

USB 3

5 V, MAX. 900 mA

Rozměry (přibl.) (š × v × h)

se stolním stojanem

109,3 × 69,9 × 27,4 cm

bez stolního stojanu

bez stolního stojanu

13,5 kg

*1 Všechny televizory nemají technologii DVB-T2 nebo DVB-S/S2 nebo terminál pro satelitní anténu.

*2 Když je vstup 4096 × 2160p a [Širokoúhlý režim] je nastaveno na [Výchozí], rozlišení bude zobrazeno jako 3840 × 2160p. Pro zobrazení 4096 × 2160p, nastavte [Širokoúhlý režim] na [Plný 1] nebo [Plný 2].

*3 Pouze HDMI IN 2/3. Pro podporu 18 Gbps, nastavte [Formát signálu HDMI] na [Vylepšený formát].

*4 Podrobnosti naleznete v Uživatelské příručce.

*5 Pouze pro některé oblasti/země/modely televizoru.

*6 Spotřeba energie v kWh za rok spočítaná na základě spotřeby televizoru zapnutého 4 hodiny denně po 365 dní. Skutečná spotřeba energie závisí na způsobu používání televizoru.

*7 Specifikovaná spotřeba energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.

*8 Spotřeba elektrické energie v pohotovostním režimu se zvýší, pokud je televizor připojen k síti.

Poznámka

- Nevyjimejte náhražku modulu nebo krytku (dostupnost závisí na modelu televizoru) slotu CAM (modul podmíněného přístupu) za jiným účelem, než vložení karty Smart.

- Dostupnost volitelného příslušenství závisí na zemi/oblasti/modelu televizoru/zásobách na skladě.

- Vzhled a specifikace se mohou změnit bez předchozího upozornění.

Poznámky k funkcím digitální televize

- Digitální televize (DVB pozemní, satelitní a kabelová), interaktivní služby a síťové funkce nemusí být dostupné ve všech zemích nebo oblastech. Některé funkce nemusí být některými poskytovateli a v některých síťových prostředích aktivovány nebo nemusí pracovat správně. Někteří poskytovatelé televizních služeb mohou za své služby účtovat poplatky.

- Tento televizor podporuje digitální vysílání s využitím kodeků MPEG-2, H.264/MPEG-4 AVC a H.265/HEVC, nicméně nelze zaručit kompatibilitu se signály všech operátorů/služeb, které se mohou v průběhu času měnit.

Informace o obchodních značkách

- Pojmy HDMI a HDMI High-Definition Multimedia Interface a rovněž logo HDMI jsou ochranné známky nebo zapsané ochranné známky společnosti HDMI Licensing Administrator, Inc. ve Spojených státech a dalších zemích.

- Dolby, Dolby Vision, Dolby Audio a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories. Vyrobeno na základě licence poskytnuté společností Dolby Laboratories. Důvěrné nepublikované materiály. Copyright © 1992-2015 Dolby Laboratories. Všechna práva vyhrazena.

- „BRAVIA“, a BRAVIA Sync jsou ochranné známky společnosti Sony Corporation.

- Gracenote, logo a ligatura Gracenote a logo „Powered by Gracenote“ jsou bud registrované obchodní známky, nebo obchodní známky společnosti Gracenote, Inc. ve Spojených státech a/nebo jiných zemích.

- Google, Google Play, Chromecast, YouTube, Android TV a další související značky a loga jsou ochranné známky společnosti Google LLC.

- Wi-Fi ^ , Wi-Fi Alliance ^ , Wi-Fi Direct ^ a Miracast ^ jsou registrované ochranné známky společnosti Wi-Fi All

- Logo Wi-Fi CERTIFIED™ je certifikační značka společnosti Wi-Fi Alliance.

- Informace o patentech DTS naleznete na http://patents.dts.com. Vyrobeno na základě licence od společnosti DTS, Inc. DTS, symbol, dále DTS společně se symbolem jsou registrované obchodní známky a DTS Digital Surround je známka společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena.

• Slovní značka a loga Bluetooth® jsou registrované ochranné známky ve vlastnictví společnosti Bluetooth SIG, Inc. a jakékoliv využívání těchto značek společností Sony Corporation podléhá licenci. Ostatní obchodní značky a obchodní názvy jsou majetkem příslušných vlastníků.
• Netflix je registrovaná ochranná známka společnosti Netflix, Inc.
• DiSEqC™ je ochranná známka společnosti EUTELSAT. Tento televizor podporuje DiSEqC 1.0. Tento televizor není určen k ovládání antén s motorovým pohonem.
• TUXERA je registrovaná ochranná známka společnosti Tuxera Inc. v USA a v dalších zemích.
• Logo USB-IF SuperSpeed USB Trident je registrovaná ochranná známka společnosti USB Implementers Forum, Inc. SS
• Všechny ostatní ochranné známky jsou majetkem příslušných vlastníků.

SHORT + - + - + -

Informácie o bezpečnosti

2 → (Výber vstupu/Zmrazit text)

V režime TV: Zobrazenie a vol'ba zdroja vstupu.

( Pohotovostný režim TV prijímača)

3 Tlačidlá s číslami

i+/? ( Z o b r a z e n i e Zobrazenie informácií.

V režime TV: Výber kanála.

8 ⏻ (Napájanie)
9 Snímač dialkového ovládania* / Svetelný snímač* / Indikátor LED podsvietenia

* Do blízkosti snímača nič neumiestňujte.

SK

Schéma zapojenia

- Pre kompozitné pripojenie použite analógový predlžovací kábel (nedodáva sa).

3,5 mm 1: L 2: Video 3: Uzemnenie 4: R

AUDIO OUT /

- Podporuje iba 3-pólový stereo mini konektor.

Montáž TV prijímača na stenu

Počas montáže, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornost bezpečnosti.

- Odskrutkované skrutky uložte na bezpečnom mieste mimo dosahu detí.

Ked' bliká kontrolka LED načerveno.

• Skontrolujte pripojenie satelitného kábla.
• Ked' sa objaví správa [Žiadny signál. Zistené preťaženie LNB...], odpojte napájací kábel. Potom skontrolujte, či nie je satelitný kábel poškodený a či vedenie satelitného signálu nemá skrat v satelitnom konektore.

Dialkový ovládač nefunguje.

• Vymeňte batérie.

Tlačidlo EXT.BOX MENU na dialkovom ovládači nefunguje.

Analogový: UHF/VHF/káblový

Digitálny: UHF/VHF/káblový

Satelit*1: Medzifrekvencia 950-2 150 MHz

Zvukový výstup

10 W + 10 W

Na zistenie verzie softvéru stlačte tlačidlo HELP na dialkovom ovládači.

Dialkový ovládač:

Stlačte HOME, potom vyberte [Nastavenia] →

[Hlasové dialkové ovládanie] → [Verzia softvéru].

Je overené, že softvér nahraný na toto rádiové zariadenie je v

Vstupné a výstupné konektory

Anténa/kábel

75 Ohmov, externý konektor pre VHF/UHF

Satelitná anténa*1

Konektor samica Typu F, 75 Ohmov.

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, Káblový rozvod

EN50494.

I→AVIN

HDMI IN 1/2/3/4 (podpora rozlíšenia 4K,

HDCP 2.3 - kompatibilné)

Video:

4096 × 2160p (50, 60 Hz)^2,3, 4096 × 2160p (24 Hz)^*2

(dvojkanálový lineárny PCM: 48 kHz 16 bitov, Dolby Digital,

Dolby Digital Plus, DTS)

Vstup pre kábel IR Blaster (kolíkový minikonektor)

Iné

Montážna konzola na stenu: SU-WL450

Prevádzková teplota

0 °C - 40 °C

Prevádzková vlhkost

10 % - 80 % RH (nekondenzovaná)

V režime [Štandardný]

114 W

V režime [Živý]

199 W

Ročná spotreba energie ^*6

158 kWh za rok

Príkon v pohotovostnom režime ^78

vrátane stolového stojana

109,3 × 69,9 × 27,4 cm

bez stolového stojana

Hmotnost (Približne)

vrátane stolového stojana

14,6 kg

bez stolového stojana

13,5 kg

*2 Ked' je vstup 4096 × 2160p a [Široký režim] je nastavené na [Štandardný], rozlíšenie sa zobrazí ako 3840 × 2160p. Na zobrazenie 4096 × 2160p vyberte nastavenie [Široký režim] na [Plný 1] alebo [Plný 2].

*3 Iba HDMI IN 2/3. Ak si želáte podporu 18 Gb/s, nastavte [Formát signálu HDMI] na [Vylepšený formát].

*4 Podrobnosti nájdete v Príručke.
