NÁVOD K OBSLUZE MC 408.2 OLYMPIA

Přečtěte si a dodržujte následující informace a uschovejte tento návod k obsluze pro pozdější použití!

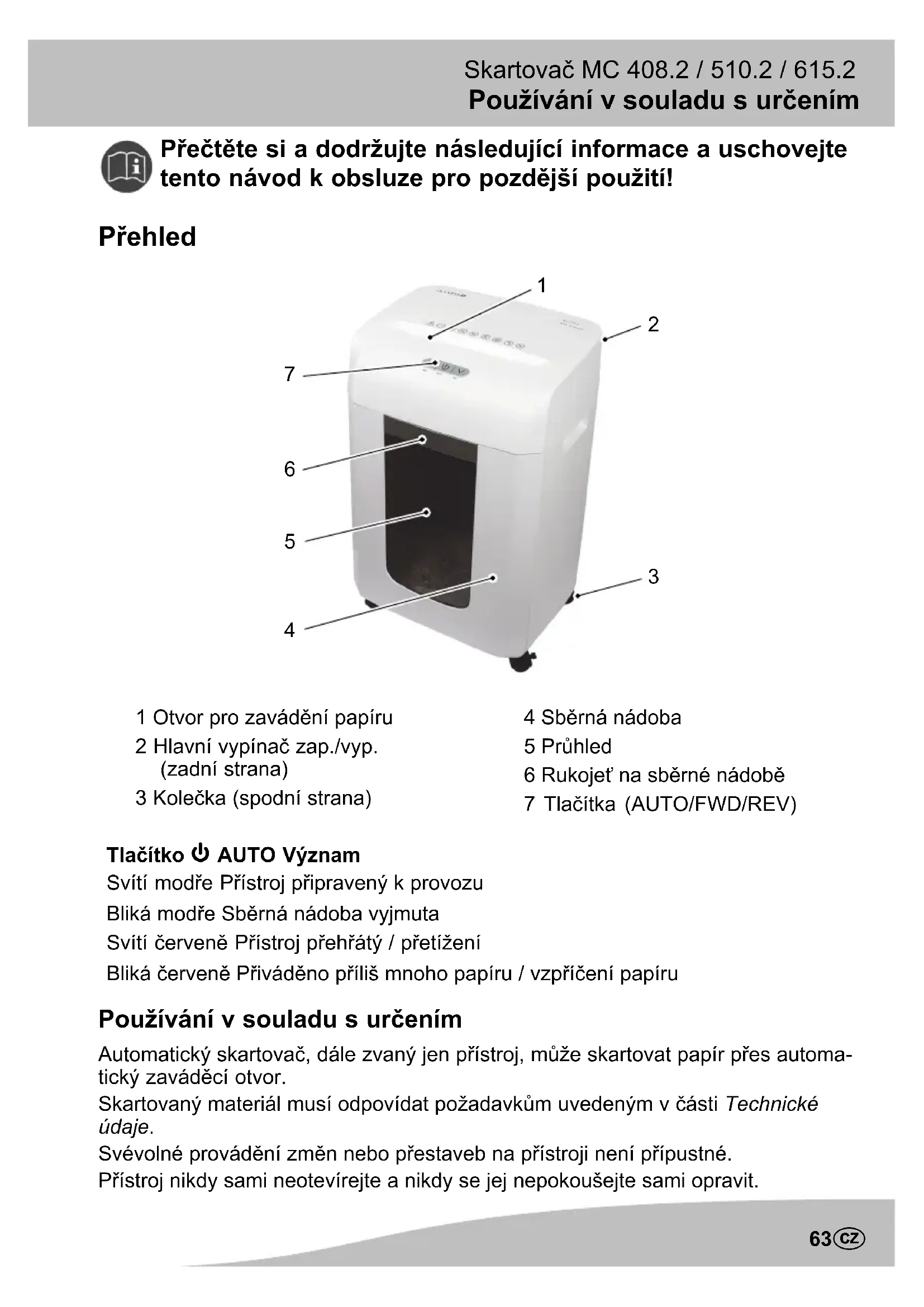

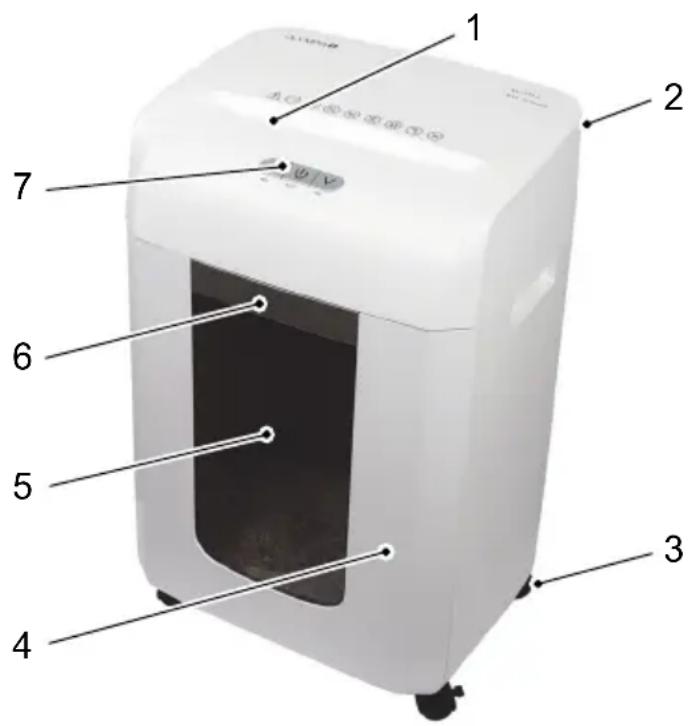

Přehled

1 2 3 4 5 6 7

1 Otvor pro zavádění papíru
2 Hlavní vypínač zap./vyp. (zadní strana)
3 Kolečka (spodní strana)

4 Sběrná nádoba
5 Prühled
6 Rukojeť na sběrné nádobě
7 Tlačítka (AUTO/FWD/REV)

Tlačítko ⏻ AUTO Význam

Svítí modře Přístroj připravený k provozu

Bliká modře Sběrná nádoba vyjmuta

Svítí červeně Přístroj přehřátý / přetížení

Bliká červeně Přiváděno příliš mnoho papíru / vzpříčení papíru

Používání v souladu s určením

Automatický skartovač, dále zvaný jen přístroj, může skartovat papír přes automatický zaváděcí otvor.

Skartovaný materiál musí odpovídat požadavkům uvedeným v části Technické údaje.

Svévolné provádění změn nebo přestaveb na přístroji není přípustné.

Přístroj nikdy sami neotevírejte a nikdy se jej nepokoušejte sami opravit.

Používání, které není v souladu s daným účelem

Automatický skartovač není určen ke skartaci materiálu, který neodpovídá požadavkům uvedeným v části Technické údaje (např. lepenka).

Jakékoli jiné použití než použití popsané v Používání k určenému účelu platí za používání k neurčenému účelu.

Bezpečnostní pokyny

Následující bezpečnostní pokyny platí pro celý dokument. Přečtěte si bezpečnostní pokyny a respektujte je, abyste chránili sebe i životní prostředí.

VAROVÁNÍ!

• Úraz elektrickým proudem kvůli nebezpečnému síťovému napětí. Nesprávné zacházení s přístrojem může vést k úrazu elektrickým proudem.
  →Zkontrolujte, zda elektrická sít' odpovídá specifikacím uvedeným na typovém štítku přístroje (viz Technické údaje).
  →Dbejte, aby byla síťová zástrčka snadno dosažitelná.
  →Na přístroj nikdy nesahejte mokrýma rukama.
  →Zabraňte jakémukoli kontaktu přístroje s vodou.
  →Přístroj používejte výhradně jen v suchých vnitřních prostorech.

VAROVÁNÍ!

• Nebezpečí udušení vdechnutím či spolknutím malých dílů, obalových materiálů nebo ochranných fólií.
  →Děti mohou malé díly, obalové materiály nebo ochranné fólie spolknout.
  →Zařízení a jeho obal udržujte mimo dosah dětí.

UPOZORNĚNÍ!

• Ohrožení zaváděcím mechanismem!
  Prsty, vlasy, šály, kravaty, šperky atd. udržujte mimo do- sah zaváděcího otvoru.
  →Nikdy nesahejte do řezného mechanizmu.

POZOR!

• Věcné škody!
→Cizí tělesa na skartovaném materiálu by mohla přístroj poškodit.
→Před skartací materiálu odstraňte cizí tělesa, jako jsou kancelářské svorky nebo gumové pásky.

POZOR!

• Nebezpečí klopýtnutí v důsledku neodborně položeného kabelu!
  →Kabel položte tak, aby o něj nikdo nemohl klopýtnout.

Užitečné pokyny a rady

Následující pokyny a rady vám pomohou dosáhnout vždy optimálního výsledku skartace a zabránit poškození přístroje.

→Pozorně si prosím přečtěte tyto pokyny a dodržujte je při manipulaci s přístrojem.
→Volné součásti oděvu, kravaty, šperky, dlouhé vlasy nebo jiné volné předměty udržujte v dostatečné vzdálenosti od přístroje.
→Před skartací odstraňte eventuálně stávající sešívací svorky anebo kancelářské sponky, gumové pásky a další cizí tělesa.
Pravidelně olejujte rezný mechanizmus k zajištění dlouhé životnosti prístroje (viz Naolejování rezného mechanizmu).

Bezpečné umístění skartovače

Respektujte údaje ke zdroji napětí uvedené v části Technické údaje nebo na zadní straně přístroje.

Před uvedením přístroje do provozu musíte zajistit brzdy na kolečkách. Tím zabráníte pohybu přístroje během provozu.

1. Vyjměte přístroj z obalu.

UPOZORNĚNÍ!

• Nebezpečí poranění o ostré hrany řezného mechanizmu!
  →Nesahejte do řezného mechanizmu.
  →Ruce a prsty udržujte mimo dosah zaváděcího otvoru.

• Přístroj postavte na rovný povrch.

• Zajistěte brzdy na příslušných kolečkách.

Přístroj nyní bezpečně stojí na svém místě a může být použit.

Uvolněte brzdy. Přístroj se nyní může pohybovat na kolečkách.

Obsluha skartovače

Zapnutí

1. Sítovou zástrčku zasuňte do řádně instalované zásuvky.
2. Přístroj zapněte hlavním vypínačem.

Vypnutí

1. Přístroj vypněte hlavním vypínačem.
2. Vytáhněte zástrčku ze zásuvky.

Automatická skartace

Otvor pro zavádění papíru má senzory, které jej automaticky spustí, jakmile je přiveden materiál. Přístroj automaticky zavádí materiál a automaticky se zastaví, jakmile je skartace ukončena a není přiváděn další materiál.

- Stiskněte tlačítko ⏻ AUTO. Přístroj pracuje v automatické funkci.

Tlačítko ⏻ AUTO se rozsvítí modře a přístroj je připraven k provozu.

POZOR!

• Možné věcné škody při vzpříčení materiálu!
  →Respektujte maximální kapacitu otvoru pro zavádění papíru (viz Technické údaje).

V případě vzpříčení materiálu se přístroj zastaví a tlačítko ⏻ AUTO bliká červeně do té doby, než bude materiál vytažen ze zaváděcího otvoru (viz Zpětný chod a odstranění zbytků materiálu).

Chod vpřed

Řezný mechanizmus běží několik vteřin dopředu a přiváděný materiál bude skartován.

- Stiskněte tlačítko FWD.

Zpětný chod

Zpětný chod potřebujete k uvolnění vzpříčeného materiálu. Tlačítko ⏻ AUTO při vzpříčení materiálu bliká červeně.

1. Držte stisknuté tlačítko REV.
2. Řezný mechanizmus běží zpět a (vzpříčený) materiál se uvolní.

UPOZORNĚNÍ!

• Nebezpečí poranění o ostré hrany řezného mechanizmu!
  →Nesahejte do řezného mechanizmu.
  →Ruce a prsty udržujte mimo dosah zaváděcího otvoru.

• Materiál vytáhněte z řezného mechanizmu.

• Pokud by zpětný chod plně neodstranil vzpříčení materiálu, říd'te se pokyny uvedenými v kapitole Odstranění zbytku materiálu.

Odstranění zbytku materiálu

1. Přístroj vypněte hlavním vypínačem.
2. Vytáhněte zástrčku ze zásuvky.

UPOZORNĚNÍ!

• Nebezpečí poranění o ostré hrany řezného mechanizmu!
  →Nesahejte do řezného mechanizmu.
  →Ruce a prsty udržujte mimo dosah zaváděcího otvoru.

• Vhodným špičatým materiálem opatrně z řezného mechanizmu odstraňte zbytky materiálu.

Vyprázdnění sběrné nádoby

K zamezení vzpřičení materiálu musíte sběrnou nádobu pravidelně vyprazdňovat.

Při odebírání sběrné nádoby tlačitko ⏻ AUTO bliká modře.

1. Přístroj vypněte hlavním vypínačem.
2. Sběrnou nádobu vytáhněte za rukojeť z přístroje.
3. Vyprázdněte sběrnou nádobu.
4. Zasuňte sběrnou nádobu zase zpět do přístroje.

Naolejování řezného mechanizmu

K zachování dlouhé životnosti přístroje je potřebné řezný mechanizmus olejovat v pravidelných intervalech.

• Věcné škody!
→Nepoužívejte rozprašovací oleje.
→Používejte výhradně jen speciální olej určený pro skartovače.

1. Speciální olej pro skartovače naneste příčně na vhodný list papíru.
2. Do otvoru pro zavádění papíru zaved'te naolejovaný list papíru.

Olympia Business Systems Vertriebs GmbH má speciální naolejovaný papír pro skartovače. Zavolejte na servisní horkou linku (viz Záruka).

Ochranný systém proti přehřátí

Motor se při přehřátí, popř. přetížení automaticky vypne a tlačítko ⏻ AUTO se rozsvítí červeně. Motor nechte asi 9 minut ochlazovat dříve, než budete pokračovat v provozu.

Přístroj má aktivní systém ventilátorů. Proto během fáze ochlazování přístroj neodpojujte ze sítě.

Po fázi ochlazování opět máme k dispozici plný výkon přístroje.

Respektujte přípustný provozní cyklus (viz Technické údaje).

Příloha

Pravidelná údržba a péče

→Před čištěním přístroj vypněte a vytáhněte síťovou zástrčku.
→Čistým, měkkým štětcem nebo měkkou utěrkou nepouštějící vlákna odstraňte prach.
→Nepoužívejte žádné čisticí prostředky nebo rozpouštědla.
→ V pravidelných intervalech naolejujte řezný mechanizmus skartovače (viz Nao-lejování řezného mechanizmu).

Technické údaje

MC 408.2

Řezný výkon max. 8 listů DIN A 4 (80 g/m2)

Způsob řezu Řezání na částice (Micro Cut), 2 x 15 mm

Bezpečnostní stupeň P-5

Řezná rychlost 1,8 m/min.

Provozní cyklus trvalý provoz asi 30 min., 9 min. fáze ochlazování

Hladina hluku asi 65 dB

Rozměry (d x š x v) 348 x 250 x 502 mm

Hmotnost 7 kg

Sběrná nádoba asi 16 litrů

Rozsah ovládání Automatické spuštění / automatické vypnutí, chod zpět / chod vpřed

Napájení 220 - 240 V, 50 Hz, 1.2 A

Příkon max. 260 W

MC 510.2

Řezný výkon max. 10 listů DIN A 4 (80 g/m2)

Způsob řezu Řezání na částice (Micro Cut), 2 x 15 mm

Bezpečnostní stupeň P-5

Řezná rychlost 1,6 m/min.

Provozní cyklus trvalý provoz asi 30 min., 9 min. fáze ochlazování

Hladina hluku asi 65 dB

Rozměry (d x š x v) 368 x 283 x 572 mm

Hmotnost 8,9 kg

Sběrná nádoba asi 23 litrů

Rozsah ovládání Automatické spuštění / automatické vypnutí, chod zpět / chod vpřed

Napájení 220 - 240 V, 50 Hz, 2 A

Příkon max. 360 W

MC 615.2

Řezný výkon max. 15 listů DIN A 4 (80 g/m2)

Způsob řezu Řezání na částice (Micro Cut), 2 x 15 mm

Bezpečnostní stupeň P-5

Řezná rychlost 1,5 m/min.

Provozní cyklus trvalý provoz asi 30 min., 9 min. fáze ochlazování

Hladina hluku asi 65 dB

Rozměry (d x š x v) 410 x 320 x 622 mm

Hmotnost 14,6 kg

Sběrná nádoba asi 30 litrů

Rozsah ovládání Automatické spuštění / automatické vypnutí, chod zpět / chod vpřed

Napájení 220 - 240 V, 50 Hz, 2.5 A

Příkon max. 500 W

Odstranění závady

Přístroj nefunguje Je síťová zástrčka správně zasunuta v zá- suvce?	Síťovou zástrčku zasuňte do řádně instalované zásuvky.
Není materiál automa- ticky vtahován, popř. se nerozběhl rezný me- chanizmus?Tlačítko ⏻ AUTO bliká modře.	Materiál zaveděte tak, aby senzor zaznamenával materiál ve středu zavá- děcího otvoru.Správně vložte sběrnou nádobu.
Přístroj po delším provo- zu již nefunguje nebo se během provozu zastaví (tlačítko ⏻ AUTO svítí červeně).	Byl překročen přípustný provozní cyklus?Respektujte maximálně přípustný provozní cyk- lus (viz Technické údaje).
Materiál se vzpříčí Byla překročena maxi- mální kapacita zaváděcí- ho otvoru? Tlačítko ⏻ AUTO bliká červeně.	Respektujte maximální kapacitu zaváděcího ot- voru (viz Technické údaje).Odstraňte vzpříčený ma- teriál (viz Zpětný chod a odstranění zbytků mate- riálu)
Byl papír zaveden přímo do zaváděcího otvoru?	Materiál rovně zaveděte do zaváděcího otvoru.Odstraňte vzpříčený ma- teriál (viz Zpětný chod a odstranění zbytků mate- riálu)

Označení CE

Značka CE na přístroji potvrzuje shodu. Prohlášení o shodě naleznete na www.olympia-vertrieb.de.

Pokyny k likvidaci

Chcete-li váš přístroj zlikvidovat, dodejte jej do sběrny vašeho komunálního zařízení pro likvidaci odpadu. Podle zákona o elektrických a elektronických přístrojích jsou vlastníci starých přístrojů povinni ze zákona odvézt staré elektrické a elektronické přístroje do speciálních sběrných surovin. Tento vedle umístěný symbol značí, že přístroj nelze v žádném případě vyhodit spolu s domovním odpadem! Obalové materiály likvidujte v souladu s místními předpisy.

Záruka

Vážený zákazník,

těší nás, že jste se rozhodli pro tento přístroj.

V případě vzniku závady odevzdejte přístroj spolu s pokladničním dokladem a originálním obalem v prodejně, kde jste přístroj zakoupili.
