Acoustasonic 40 - Přijímač FENDER - Bezplatný návod k obsluze

Typ produktu	Přenosný zesilovač pro elektroakustickou kytaru a mikrofon
Značka	Fender
Model	Acoustasonic 40
Výstupní výkon	40 W RMS při 4 Ω (≤2% THD, 1 kHz)
Reproduktory	2 × širokopásmové reproduktory 6,5" s integrovaným výškovým reproduktorem (whizzer)
Kanály	2 kanály s kombinovanými vstupy XLR/Jack 6,35 mm
Ekvalizér	3 pásma na kanál: Bass, Střed, Výšky
Reverb	Digitální reverb typu Hall, nastavitelný pro každý kanál
Pomocný vstup	Mini Jack 3,5 mm
Sluchátkový výstup	Mini Jack 3,5 mm (vypne reproduktor)
Linkový výstup	Symetrický XLR (+4 dBu)
Napájení	Síť: 100V, 120V nebo 230-240V (pojistka dle napětí)
Spotřeba elektřiny	130 W
Rozměry (Š × V × H)	38,1 × 29,5 × 18,1 cm
Hmotnost	7,35 kg
Povrchová úprava	Texturovaný vintage hnědý vinyl
Údržba	Otřete suchým hadříkem; vyhněte se kapalinám a prachu
Bezpečnost	Odpojte před čištěním; používejte správné napětí
Opravitelnost	Kontaktujte specialistu Fender na 1-800-856-9801 (USA) nebo 1-480-596-7195 (Mezinárodní)

Často kladené otázky - Acoustasonic 40 FENDER

Jaké typy mikrofonů nebo nástrojů mohu připojit k Acoustasonic 40?

Acoustasonic 40 má dva kanály s kombinovanými vstupy XLR a Jack 6,35 mm, vhodné pro dynamické mikrofony a elektroakustické kytary.

Jak používat pomocný vstup?

Připojte externí zdroj zvuku (MP3 přehrávač, smartphone) do konektoru AUX/PHONES (Mini Jack 3,5 mm). Hlasitost se nastavuje z externího zdroje.

Můžu připojit sluchátka, aniž bych rušil ostatní?

Ano, sluchátkový výstup (Mini Jack) automaticky vypne reproduktor, když jsou sluchátka připojena.

Jak připojit Acoustasonic 40 k ozvučovacímu systému?

Použijte symetrický linkový výstup (XLR) na zadní straně pro odeslání symetrického signálu do rekordéru nebo PA systému.

Jaká nastavení ekvalizéru jsou k dispozici?

Každý kanál má 3pásmový ekvalizér: Bass (bas), Middle (středy) a Treble (výšky).

Jak nastavit reverb?

Každý kanál má potenciometr Reverb pro nastavení úrovně digitálního reverbu typu Hall.

Jaký je výkon zesilovače?

Acoustasonic 40 poskytuje 40 wattů RMS při 4 Ω s distorzí nižší než 2% při 1 kHz.

Jaké jsou doporučené pojistky podle napětí?

Pro 100V: T1.25AL 250V; 120V: T1AL 250V; 230-240V: T500mAL 250V. Před výměnou zkontrolujte napětí.

Jak čistit a udržovat Acoustasonic 40?

Odpojte zařízení a otřete suchým měkkým hadříkem. Nepoužívejte tekuté nebo abrazivní prostředky.

Kde najít náhradní díly nebo asistenci?

Kontaktujte specialistu Fender na 1-800-856-9801 (USA) nebo 1-480-596-7195 (Mezinárodní) pro jakékoli dotazy.

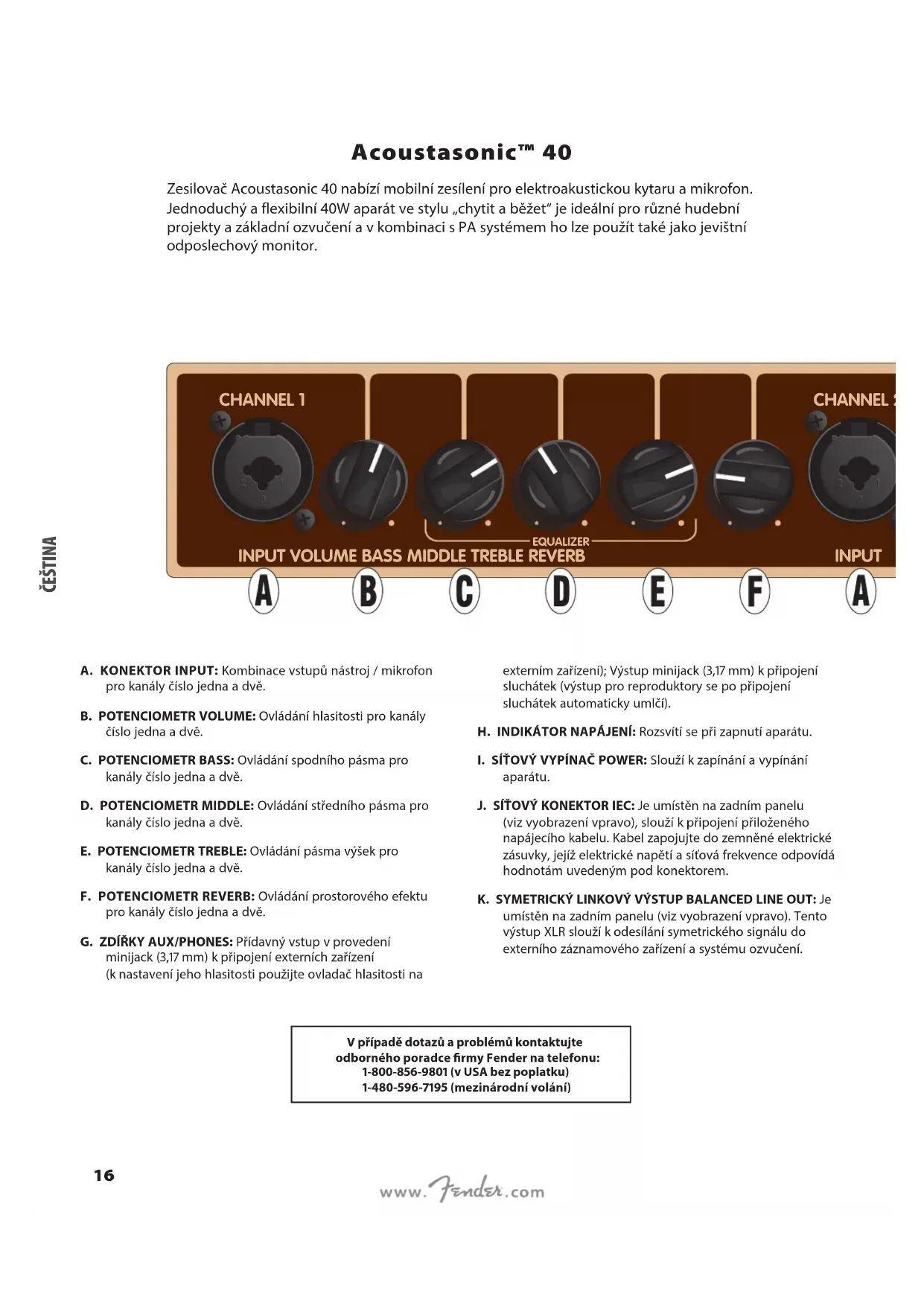

NÁVOD K OBSLUZE Acoustasonic 40 FENDER

Zesilovač Acoustasonic 40 nabízí mobilízsényi pro elektrakustickou kytaru a mikrofon. Jednoduchý a flexibilní 40W aparát ve stylu „chytit a bežet" je ideální pro rúzné hudební projekty a základní ozvučeni a v kombinaci s PA systémem ho lze použít také jako jevišné odposlechový monitor.

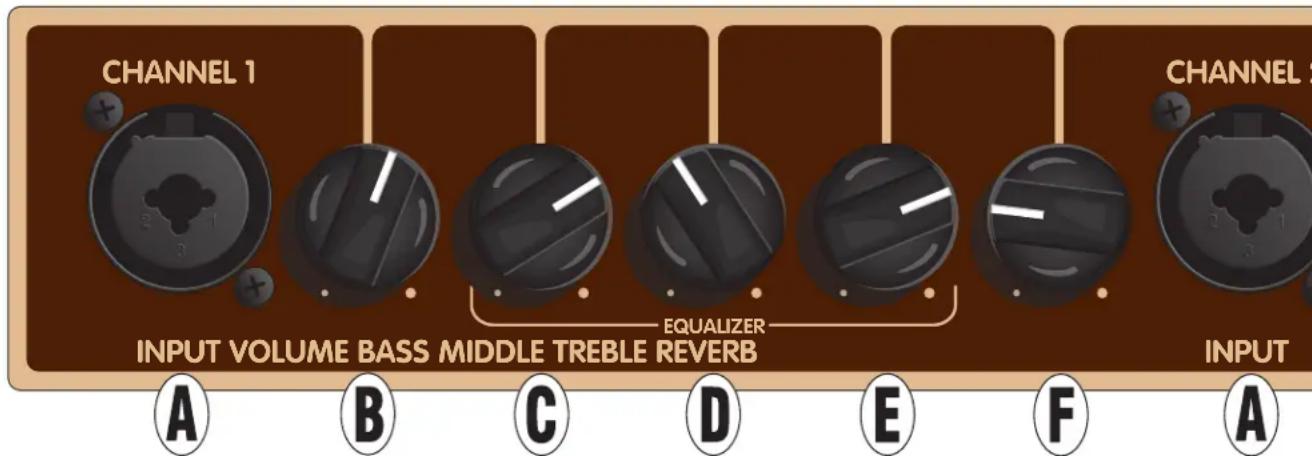

A. KONEKTOR INPUT: Kombinace vstupu nastroj / mikrofon pro kanaly cisloedula dve.

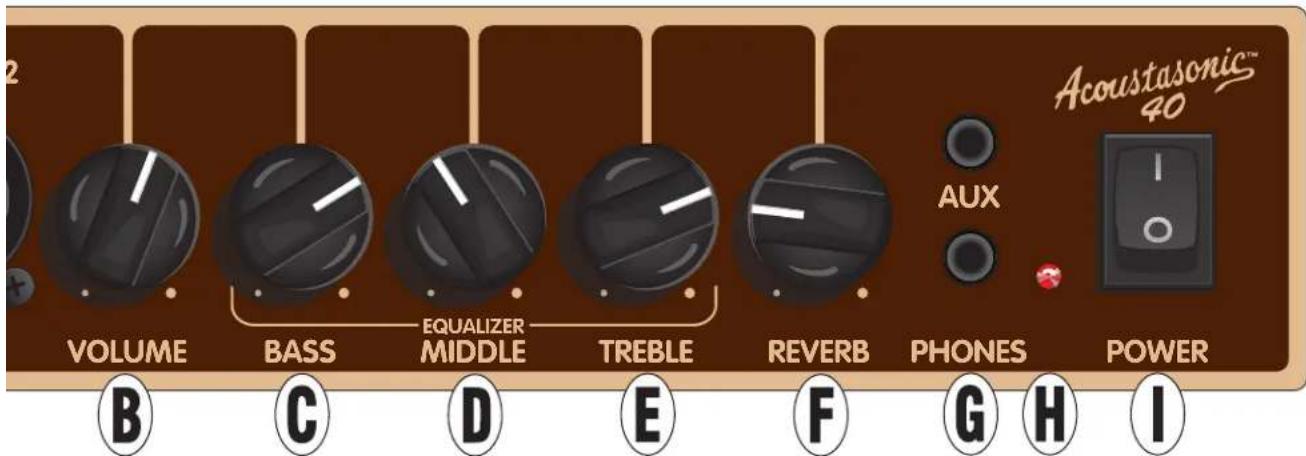

B. POTENCIOMETR VOLUME: Ovladani hlasitosti pro kanaly cislo Jedna a dve.
C. POTENCIOMETR BASS: Ovladani spodniho pasia pro kanaly cislo Jedna a dve.
D. POTENCIOMETR MIDDLE: Ovladani stredniho pasma pro kanaly cislo jegna a dve.
E. POTENCIOMETR TREBLE: Ovladani pasia vysek pro kanaly cislo jegna a dve.
F. POTENCIOMETR REVERB: Ovladani prostorového efektu pro kanály cislojejda dve.
G. ZDIRKY AUX/PHONES: Pridavny vstup v provedeni minijack (3,17 mm) k priopojen extremich zaifen (k nastaveni jeho hlasitosti pouzijte ovladac hlasitosti na

externi zaifeni); Vystup minijack (3,17mm) k pripojeni sluchatek (vystup pro reproduktory se po pripojeni sluchatek automaticicky umlci).

H. INDIKÁTOR NAPAJENI: Rozsvítí se pri zapnutí aparátu.
I. SITOVY VYPINAÇ POWER: Slouží k zapínáni a vypínáni aparátu.

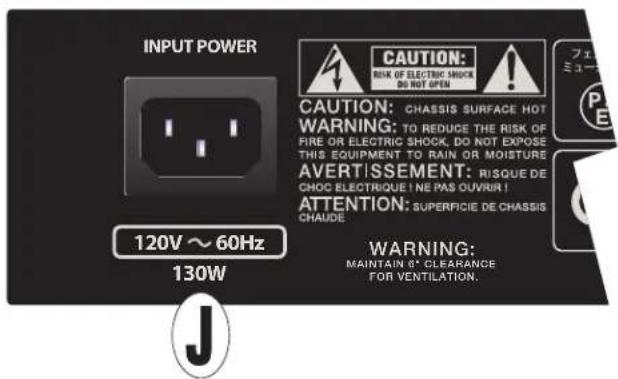

J. SITOVY KONEKTOR IEC: Je umistén na zadnim panelu (viz vyobrazeni vpravo), slouží k pripojení prilozeneho napajecího kabelu. Kabel zapojujte do zemné elektrické zásuvky, jejíž elektrické napétá a sítová frevence odpová hodnotám uvedenym pod konektorem.

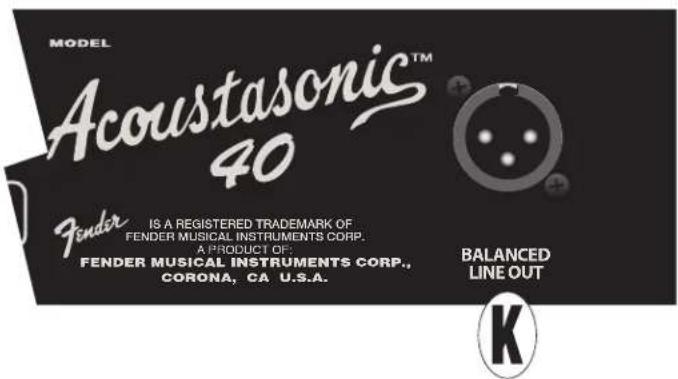

K. SYMETRICKY LINKOVY VYSTUP BALANCED LINE OUT: Je umistén na zadnim panelu (viz vyobrazení vpravo). Tento vystup XLR slouží k odesilání symetrického signalu do externího záznamového zařizení a systému ozvučeni.

V pripadé dotazu a problému kontaktujte odborného poradce firmy Fender na Telefonu:

1-800-856-9801 (v USA bez poplatku)

1-480-596-7195 (mezinárodí volání)

Vlastnosti

Dva sirokopasmove 6,5" reprodktory speciarn konstrukce s vyskovou membranou pro zdurazneni v oblasti vysek
Dva vstrupni kanaly, z nichz je kazdy osazen kombinaci vstrupu s konektorem XLR a jackem 6,3 mm kvuli volbe nastroje ci mikrofonu
Tripasmove korekce pro kazdy kanal
- Digitálni dozkuvokové efekt s nastavenim urovně pro kaźdý kanál
Vystup k priipojeni sluchatek
- Pridavný vstup (Aux) k pripojen externich zvukovych zařizení
- Linkový vystup v provedeni XLR k použiti s PA systémy a záznamovým zařazením
Hnédy vinylovy potah ve starém (vintage) stylu

Technické Udaje

C

TYP PR 4474

NAPAJENI

VSTUPNI IMPEDANCE

LINKOVY VYSTUP Symetricky +4dBu

REPRODUKTORY

POJISTKA T1,25AL 250V (100V) T1AL 250V (120V) T500MAL 250V (230V-240V)

ROZMÉRY

HMOTNOST

Požadavyk: 130 wattu
4,7MΩ (vstupy pro nastroj 1 a 2)

Vystupni vjon: 40W do 4Ω pri celk. harm.zkresleni (THD) ≤2%, 1kHz
1,8kΩ minimum, 3,6kΩ symetricky (mikrofonnyvstupy 1 a 2)

Vyska:29,5 cm

Hloubka:18,1 cm

Technické udaje se mohujzménit bez prêchodzhoi upozorneni.

Acoustasonic™ 40

4,7MΩ (nastrojové vstupy 1a 2)

1,8kΩ minimale, 3,6kΩ vyvä[Zéne (vystupy mikrofónu 1 a 2)

Dva 6,5-palcové reproduktory Special Design s difúzorom (8Ω)

POISTKA T1.25AL 250V (100V) T1AL 250V (120V) T500mAL 250V (230V-240V)

ROZMERY Sírka: 15" (38,1 cm) Vyska: 11,625" (29,5 cm) Híbka: 7,125" (18,1 cm)

HMOTNOST

16,2 lbs. (7,35 kg)

Specifikatie vyrobku podliehaju zmene bez oznanemia.

Acoustasonic™ 40
