MTD 440 - Kotel AEG - Bezplatný návod k obsluze

Typ výrobku	Průtokový ohřívač vody s hydraulickým ovládáním
Značka	AEG
Model	MTD 440
Jmenovitý výkon	4,0 - 4,8 kW (podle napětí)
Jmenovité napětí	220-240 V ~ 50/60 Hz
Jmenovitý proud	18,2 - 20 A
Elektrická ochrana	20 A
Fáze	1/N/PE
Stupeň krytí (IP)	IP25
Třída ochrany	I
Maximální dovolený tlak	1 MPa (10 bar)
Maximální teplota vstupní vody	35 °C
Průtok pro zapnutí	> 2,0 l/min
Objemový průtok (Δθ 25 K)	2,5 l/min
Výška	143 mm
Šířka	190 mm
Hloubka	82 mm
Hmotnost	1,4 kg
Hydraulické připojení	G 3/8 A
Délka připojovacího kabelu	700 mm
Topný systém	Holý drát, odolný proti vodnímu kameni
Typ montáže	Pod dřez
Jmenovitá kapacita	0,1 L
Údržba a čištění	Pravidelné odstraňování vodního kamene z regulátoru proudu; čištění vlhkým hadříkem
Náhradní díly	Speciální regulátor proudu SR 3 (kód 289591), připojovací hadice, filtr
Záruka	Podle podmínek země distribuce

Často kladené otázky - MTD 440 AEG

Jak nainstalovat ohřívač vody AEG MTD 440?

Instalace musí být provedena kvalifikovaným instalačním technikem. Upevněte zařízení na stěnu pomocí zadního panelu jako šablony. Připojte přívod studené vody (G 3/8) a přiloženou připojovací hadici. Elektricky zapojte podle schématu (1/N/PE ~ 220-240 V) s univerzálním jističem. Před zapnutím zkontrolujte těsnost.

Jaký je minimální průtok horké vody pro zapnutí zařízení?

Průtok pro zapnutí je vyšší než 2,0 l/min. Pokud je průtok příliš nízký, zařízení se nespustí. Teplotu můžete nastavit změnou průtoku.

Co dělat, když voda neohřívá nebo zařízení nespouští?

Nejprve zkontrolujte jistič. Vyčistěte nebo odstraňte vodní kámen z regulátoru proudu v baterii. Pokud je filtr přívodu studené vody ucpaný, po uzavření vody jej vyčistěte. Pokud problém přetrvává, změřte odpor topného systému; pokud je vadný, vyměňte zařízení. V případě potřeby aktivujte bezpečnostní tlakový spínač.

Jak odstranit vodní kámen z regulátoru proudu?

Vyjměte dodaný speciální regulátor proudu (SR 3 pro MTD 440). Vyčistěte jej komerčním odstraňovačem vodního kamene nebo jej vyměňte za nový. Vodní kámen snižuje průtok a může zabránit zapálení.

Jaká je maximální teplota výstupní vody?

Výstupní teplota může dosáhnout přibližně 50 °C při minimálním průtoku. Pozor: nad 43 °C hrozí riziko popálení. Teplota přiváděné studené vody nesmí překročit 35 °C.

Mohu zařízení používat s velmi tvrdou vodou?

Ano, topný systém s holým drátem je do značné míry odolný vůči vodnímu kameni. Doporučuje se však pravidelné odstraňování vodního kamene z baterie a regulátoru proudu pro udržení výkonu.

Jak vypustit zařízení v případě mrazu?

Vypněte napájení a uzavřete ventil přívodu studené vody. Otevřete odběrný kohout. Uvolněte hydraulické spoje k odstranění zbývající vody. Pokud má být zařízení skladováno, chraňte jej před mrazem.

Jaké příslušenství je dodáváno s MTD 440?

Sada obsahuje: filtr v přívodu studené vody, speciální regulátor proudu SR 3, připojovací hadici 3/8 o délce 500 mm, T-kus 3/8 pro montáž pod tlakem.

Je zařízení vhodné pro instalaci s volným výtokem?

Ano, MTD 440 lze namontovat s volným výtokem s vhodnou baterií (např. AHS 50 nebo AHEu 40 MTH). Zkontrolujte pokyny k baterii.

Jak nastavit teplotu vody?

Teplota se nastavuje změnou průtoku: snižte průtok pro zvýšení teploty, zvyšte jej pro její snížení. Žádné elektronické nastavení. Výstupní teplota závisí také na teplotě přiváděné studené vody.

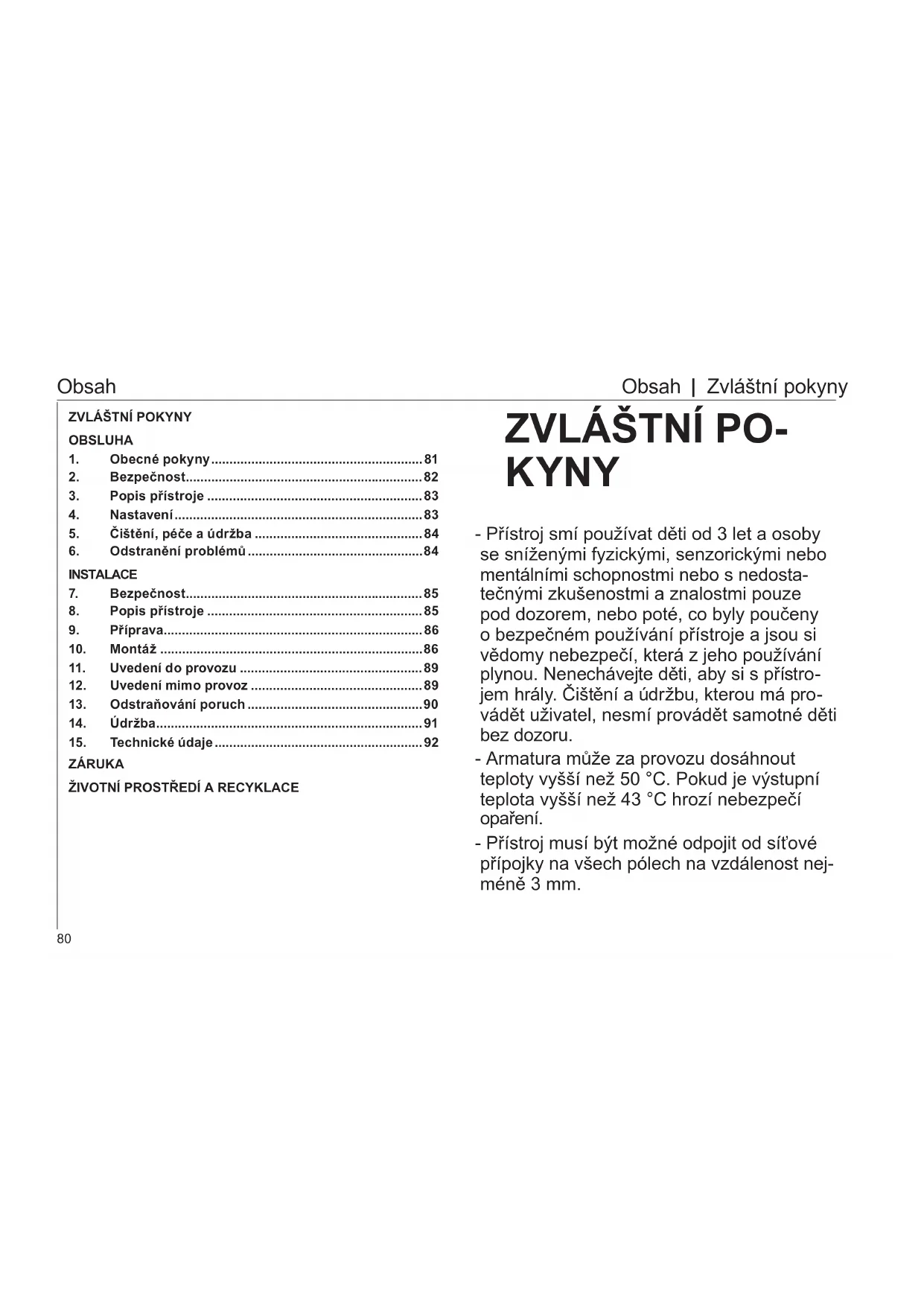

NÁVOD K OBSLUZE MTD 440 AEG

Hydraulicky rizene prutokové ohrivace

Obsluha a instalace 81

1. Obecné pokyny 81
2. Bezpečnost 82
3. Popis přístroje 83
4. Nastavení 83
5. Čištění, péče a údržba 84
6. Odstranění problémů 84

INSTALACE

1. Bezpečnost 85
2. Popis přístroje 85
3. Příprava 86
4. Montáž 86
5. Uvedení do provozu 89
6. Uvedení mimo provoz 89
7. Odstraňování poruch 90
8. Údržba 91
9. Technické údaje 92

ZÁRUKA

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE

ZVLÁŠTNÍ POKYNY

• Přístroj smí používat děti od 3 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi pouze pod dozorem, nebo poté, co byly poučeny o bezpečném používání přístroje a jsou si vědomy nebezpečí, která z jeho používání plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.
• Armatura může za provozu dosáhnout teploty vyšší než 50 °C. Pokud je výstupní teplota vyšší než 43 °C, hrozí nebezpečí opaření.
• Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm.
• Uvedené napětí se musí shodovat se síťovým napětím.
• Elektrické přívodní vedení smí při poškození nebo při výměně nahrazovat originálním náhradním dílem pouze specializovaný elektrotechnik s oprávněním výrobce.
• Upevněte přístroj způsobem popsaným v kapitole „Instalace / Montáž".
• Dodržujte maximální přípustný tlak (viz kapitola „Technické údaje/Tabulka s technickými údaji").
• Nesmí být nedosažena hodnota měrného odporu vody z vodovodní sítě (viz kapitola „Instalace / Technické údaje / Tabulka s technickými údaji").
• Vypusťte přístroj způsobem podle popisu v kapitole „Instalace / Údržba / Vypuštění přístroje".

OBSLUHA

1. Obecné pokyny

Kapitola „Obsluha“ je určena uživatelům přístroje a instalačním technikům.

Kapitola „Instalace“ je určena instalačním technikům.

Upozornění

Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.

Případně předejte návod dalšímu uživateli.

1.1 Bezpečnostní pokyny

1.1.1 Struktura bezpečnostních pokynů

UVOZUJÍCÍ SLOVO - Druh nebezpečí Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.

» Zde jsou uvedena opatření k odvrácení nebezpečí.

Obsluha - pro uživatele a instalačního technika

1.1.2 Symboly, druh nebezpečí

Symbol Druh nebezpeči
!	Uraz
	Uraz elektrickým proudem
	Popálení (popálení, opařeni)

1.1.3 Uvozující slova

UVOZUJICI SLOVO	Význam
NEBEZPECI Po VYSTRAHA Po	kyny, jejichž nedodrženi má za následek vázné nebo smrtelné urazy.
	kyny, jejichž nedodrženi muze mit za následek vázné nebo smrtelné urazy.
POZOR Pokyny	jejichž nedodrženi muze mit za následek středné vázné nebo lehké urazy.

1.2 Jiné symboly použité v této dokumentaci

Upozornění: Pokyny jsou odděleny vodorovnými čarami nad a pod textem. Obecné pokyny jsou označeny symbolem zobrazeným vedle. Texty upozornění čtěte pečlivě.

Symbol
!	Věcné škody (poškození prístroje, následné škody, poškození životniho prostředí)
	Likvidace prístroje

Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.

1.3 Měrné jednotky

Upozornění: Pokud není stanoveno jinak, jsou rozměry uvedeny v milimetrech.

2. Bezpečnost

2.1 Použití v souladu s účelem

Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení přístroje.

Přístroj slouží k ohřevu pitné vody. Přístroj je určen pro umyvadlo k mytí rukou. Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. K použití v souladu s určením patří také dodržování tohoto návodu a návodu k používanému příslušenství.

2.2 Všeobecné bezpečnostní pokyny

NEBEZPEČÍ - opaření

Armatura může za provozu dosáhnout teploty vyšší než 50 °C.

Pokud je výstupní teplota vyšší než 43 °C, hrozí nebezpečí opaření.

VÝSTRAHA - úraz

Přístroj smí používat děti od 3 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi pouze pod dozorem, nebo poté, co byly poučeny o bezpečném používání přístroje a jsou si vědomy nebezpečí, která z jeho používání plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.

NEBEZPEČÍ - úraz elektrickým proudem Poškozené elektrické přívodní vedení smí vyměnit pouze autorizovaný servis. Tím je vyloučeno možné ohrožení.

Věcné škody

Chraňte přístroj a armaturu před mrazem.

Věcné škody

Používejte jen dodaný speciální regulátor průtoku. Zamezte výskytu vodního kamene na výtocích z armatur (viz kapitola „Čištění, ošetřování a údržba").

2.3 Kontrolní symbol

Viz typový štítek na přístroji.

3. Popis přístroje

Malý hydraulicky řízený průtokový ohřívač ohřívá vodu přímo na odběrném místě. Při otevření armatury se automaticky zapne ohřev. Vzhledem ke krátkým rozvodům vznikají malé ztráty energie a vody.

Výkon ohřevu vody závisí na teplotě studené vody, topném výkonu a průtoku.

Topný systém s holou spirálou je určen pro vodu s nízkým nebo běžným obsahem vodního kamene. Systém ohřevu je do značné míry odolný vůči usazování vodního kamene. Topný systém zajišťuje rychlou a efektivní přípravu teplé vody k umývátku.

Vestavěním dodaného speciálního regulátoru průtoku dosáhnete optimálního průtoku vody.

4. Nastavení

Jakmile otevřete teplovodní ventil na armatuře nebo aktivujete senzor senzorové armatury, topný systém přístroje se automaticky zapne. Voda se ohřívá. Teplotu vody lze upravovat armaturou.

Množství k zapnutí viz kapitola „Technické údaje/Tabulka s technickými údaji/Zapnuto".

Obsluha - pro uživatele a instalačního technika

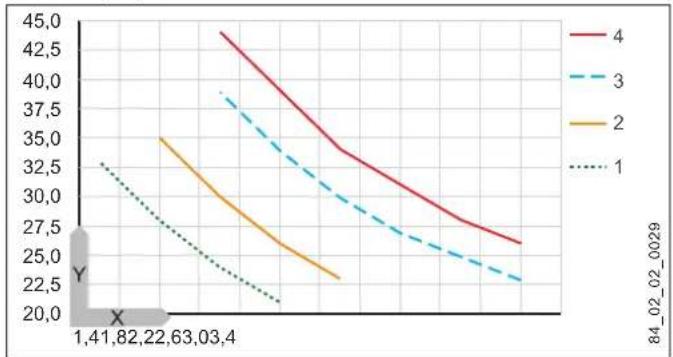

Zvýšení teploty

5. Čištění, péče a údržba

» Nepoužívejte abrazivní čisticí prostředky nebo prostředky obsahující rozpouštědla. K ošetřování a údržbě přístroje stačí vlhká textilie. » Kontrolujte pravidelně armatury. Vodní kámen na výtocích z armatur odstraníte běžnými prostředky k odstranění vodního kamene. » Nechte odborníka pravidelně provést kontrolu elektrické bezpečnosti přístroje. » Zbavte speciální regulátor průtoku v armatuře vodního kamene nebo jej pravidelně vyměňujte (viz kapitola „Popis přístroje/příslušenství").

6. Odstranění problémů

Problém Prífcina Odstrānění
I když je ventil teplé vody zcela otevřen, pristroj se nezapne.	Výpadek napájení pristroje.	Zkontrolujte pojistky vnitří instalace.
	Regulator prutoku v armatuře je zanesen vodním kamenem nebo je znečistěn.	Očistěte speciálné regulator prutoku a/nebo zbavte jej vodniho kamene Či vyměnte.
	Je prerušen prívod vody.	Odvzdušněte pristroj a prívod studenté vody (viz kapitola „Nasta-vení”).

Pokud nelze příčinu odstranit, kontaktujte odborníka. K získání lepší a rychlejší pomoci sdělte číslo z typového štítku (000000 / 0000-00000).

INSTALACE

7. Bezpečnost

Instalaci, uvedení do provozu, údržbu a opravy přístroje smí provádět pouze odborník.

7.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz lze zaručit pouze v případě použití původního příslušenství a originálních náhradních dílů určených pro tento přístroj.

Věcné škody

Dodržujte maximální teplotu přítoku. Při vyšších teplotách může dojít k poškození přístroje. Instalací centrální termostatické armatury můžete omezit maximální teplotu přítoku.

7.2 Předpisy, normy a ustanovení

Upozornění

Dodržujte všechny národní a místní předpisy a ustanovení.

Měrný elektrický odpor vody nesmí být menší než hodnota uvedená na typovém štítku. V případě propojení několika vodovodních sítí musíte vzít v úvahu nejnižší elektrický odpor vody (viz kapitolu „Technické údaje/Tabulka s technickými údaji"). Hodnoty měrného elektrického odporu vody nebo elektrické vodivosti vody zjistíte u vašeho dodavatele vody.

8. Popis přístroje

8.1 Rozsah dodávky

Spolu s přístrojem dodáváme:

• Sítko v přívodu studené vody • Speciální regulátor průtoku „SR“ • Připojovací hadici 3/8, délka 500 mm, s těsněním • Tvarovku T 3/8

• pro připojení jako tlakový přístroj

8.2 Příslušenství

Speciální regulátor průtoku „SR“

• SR 3: Objednací číslo 289591 pro MTD 350 a MTD 440 • SR 5: Objednací číslo 270582 pro MTD 570 a MTD 650

• Lze použít se závitem M22/M24.

Tlaková armatura

• ADS 40 Senzorová armatura pro umyvadlo.

Beztlaké armatury

• AHS 50 Senzorová armatura pro umyvadlo. • AHu 40 MTH Dvoukohoutková armatura pro umyvadlo • AHEu 40 MTH Páková armatura pro umyvadlo

Instalace - pro instalačního technika

9. Příprava

» Důkladně propláchněte vodovodní vedení.

Vodovodní instalace

Vestavěním dodaného speciálního regulátoru průtoku do armatury dosáhnete optimálního průtoku vody.

10. Montáž

10.1 Místo montáže

Přístroj namontujte v prostorách, ve kterých nedochází k poklesu teploty pod bod mrazu, v blízkosti odběrné armatury.

Pamatujte na přístupnost bočních upevňovacích šroubů krytu.

Toto zařízení je vhodné pouze k montáži pod umyvadlo (vodovodní přípojky nahoře).

NEBEZPEČÍ - úraz elektrickým proudem

Krytí IP25 je zaručeno jen tehdy, pokud je namontována zadní stěna přístroje.

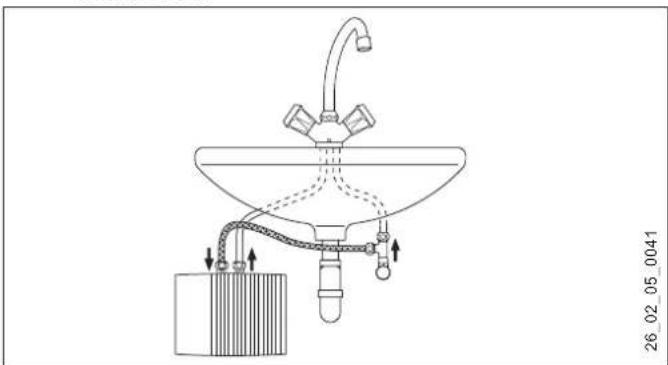

Montáž pod umyvadlo, tlaková, s tlakovou armaturou

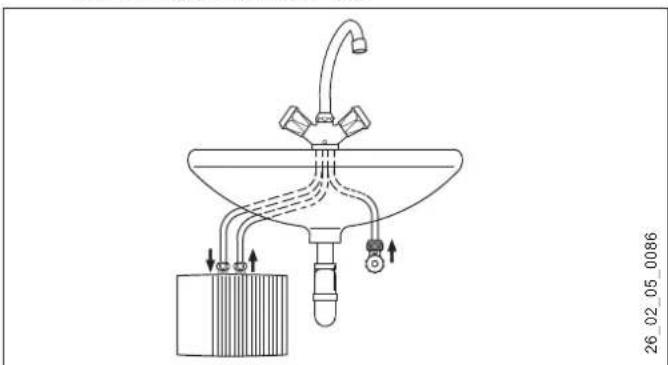

Montáž pod umyvadlo, beztlaková, s beztlakovou armaturou

Instalace - pro instalačního technika

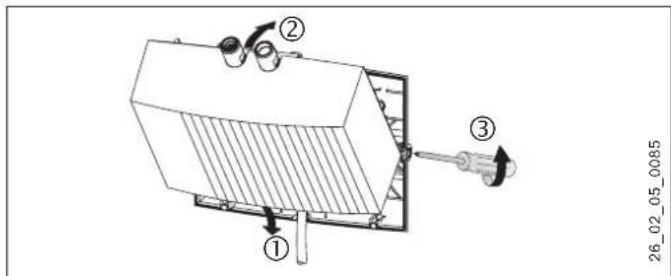

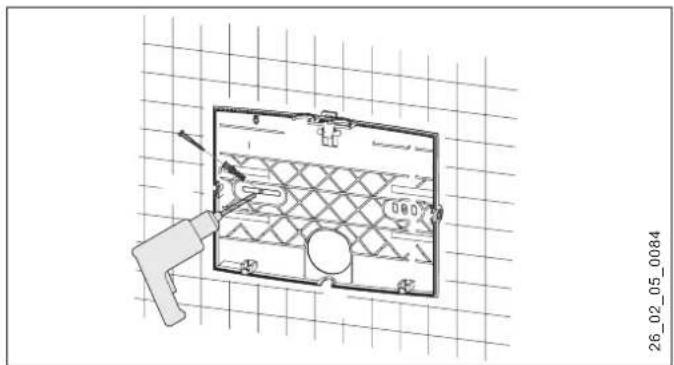

» Uvolněte upevňovací šrouby víka o dvě otáčky. » Odblokujte západku šroubovákem. » Sejměte víko přístroje s topným systémem směrem dopředu.

» Vylomte kleštěmi průchozí otvory ve víku přístroje pro elektrické přívodní vedení. V případě potřeby upravte okraj pilníkem. » Jako vrtací šablonu použijte zadní stěnu přístroje. » Připevněte zadní stěnu přístroje vhodnými hmoždinkami a šrouby ke stěně.

» Protáhněte elektrické přívodní vedení průchodkou v zadní stěně. » Zavěste víko přístroje s topným systémem dole.

Instalace - pro instalačního technika

» Zatlačte topný systém do západky. » Upevněte víko přístroje šrouby k uchycení víka.

10.2.2 Montáž armatury

Věcné škody

Při montáži všech přípojek je nutné na přístroji použít k přidržování klíč SW 14.

Připojení odolné proti tlaku

» Namontujte dodanou připojovací hadici 3/8 a tvarovku T 3/8. » Namontujte armaturu. Dodržujte přitom návod k obsluze a instalaci armatury.

Připojení bez tlaku

» Namontujte armaturu. Dodržujte přitom návod k obsluze a instalaci armatury.

10.3 Připojení přívodu elektrické energie

NEBEZPEČÍ - úraz elektrickým proudem. Veškerá elektrická zapojení a instalace provádějte podle předpisů.

NEBEZPEČÍ - úraz elektrickým proudem. Pamatujte, že přístroj musí být připojen k ochrannému vodiči.

Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm.

NEBEZPEČÍ - úraz elektrickým proudem. Přístroje jsou v daném stavu vybaveny elektrickým přívodním vedením (MTD 350 se zástrčkou). Připojení k pevnému elektrickému rozvodu je možné, pokud má průřez minimálně odpovídající standardnímu napájecímu kabelu přístroje. Maximální možný průřez vedení je 3×6 mm².

Věcné škody. Při připojení do zásuvky s ochranným kontaktem (jde-li o přívodní vedení se zástrčkou) dbejte na to, aby zásuvka po instalaci přístroje byla volně přístupná.

Věcné škody. Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím.

Elektrické přívodní vedení zapojte podle schématu elektrického zapojení (viz kapitola „Technické údaje/ Schéma elektrického zapojení").

11. Uvedení do provozu

11.1 První uvedení do provozu

» Naplňte přístroj opakovaným odběrem vody na armatuře, dokud nejsou rozvodná síť a přístroj zbaveny vzduchu. Proveďte kontrolu těsnosti. » Zasuňte zástrčku přívodního vedení, pokud je k dispozici, do zásuvky s ochranným kontaktem, nebo aktivujte pojistku. » Zkontrolujte funkci přístroje.

11.2 Předání přístroje

» Vysvětlete uživateli funkci přístroje a seznamte ho se způsobem jeho užívání. » Upozorněte uživatele na možná rizika, především na nebezpečí opaření. » Předejte tento návod.

11.3 Opětovné uvedení do provozu

Věcné škody

Po přerušení dodávky vody musíte přístroj opětovně uvést do provozu pomocí následujících kroků, aby nedošlo k poškození topného systému s holou spirálou.

» Odpojte přístroj od napětí. Za tímto účelem odpojte zástrčku elektrického přívodního vedení, je-li k dispozici, nebo vypněte pojistku. » Viz kapitola „Prvotní uvedení do provozu".

12. Uvedení mimo provoz

» Odpojte přístroj pojistkou v domovní instalaci od elektrického proudu nebo odpojte zástrčku přívodního kabelu. » Vypusťte vodu z přístroje (viz kapitolu „Údržba").

13. Odstraňování poruch

Problém Príčina Odstránění
I když je ventil teplé vody zcela otevřen, prístroj se nezapne.	Regulátor prútoku v armatuře je zanesen vodním kamenem nebo je znečišťěn.	Očistěte specialné re-gulátor prútoku a/nebo zbavte jej vodního ka-mene Č vyměťě.
	Sítko v prívodu stude vody je ucpaně.	Uzavěte prívod stu-dné vody a výčistěte sítko.
	Topný systém je vadné.	Změře odpor topného systému, prípadné prístroj vyměťě.
	Aktivoval se bez-pečnostní omezovac tlaku.	Odstrańte príčinu zá-vady. Vypněte prístroj a uvolněte tlak ve vodovodním potrubí. Aktivujte bezpečnostní omezovac tlaku.

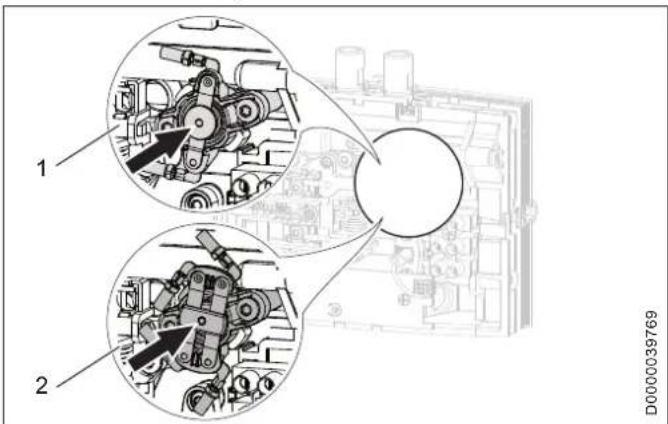

Aktivace bezpečnostního omezovače tlaku

1 Jednopólový bezpečnostní omezovač tlaku MTD 440 / MTD 570 2 Dvoupólový bezpečnostní omezovač tlaku MTD 350 / MTD 650

Instalace - pro instalačního technika

14. Údržba

NEBEZPEČÍ - úraz elektrickým proudem Při všech činnostech odpojte přístroj na všech pólech od sítě.

Vypuštění přístroje

NEBEZPEČÍ - opaření Při vypouštění může vytékat horká voda.

Pokud je nutné přístroj z důvodu údržby nebo při nebezpečí zamrznutí z důvodu ochrany kompletní instalace vyprázdnit, postupujte takto:

Uzavřete ventil na přívodu studené vody. Otevřete odborný ventil. » Odpojte od přístroje vodovodní přípojky.

Vyčištění sítka

Vestavěné sítko lze vyčistit po demontáži přívodu studené vody.

Kontrola ochranného vodiče

» Zkontrolujte ochranný vodič (v Německu např. BGV A3) na kontaktu ochranného vodiče a na připojovacích hrdlech přístroje.

Uložení přístroje

» Demontovaný přístroj skladujte tak, aby byl chráněn před mrazem. Případné zbytky vody v přístroji mohou zmrznout a způsobit škody.

Výměna přívodního vedení u systému MTD 570

» U systému MTD 570 musíte v případě výměny použít elektrické přívodní vedení s průřezem 4 mm².

Instalace - pro instalačního technika

15. Technické údaje

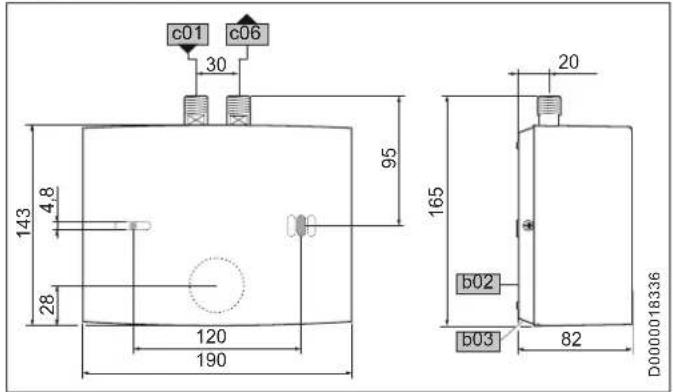

15.1 Rozměry

b02 Pruchodka el. rozvodu I
b03 Pruchodka el. rozvodu II
c01 Vstup studené vody Vnějsí závit G 3/8 A
c06 Vystup teplé vody Vnějsí závit G 3/8 A

15.2 Schéma elektrického zapojení

15.2.1 MTD 350

1/N/PE ~ 200 - 240 V

1 Bezpečnostní omezovač tlaku 2 Diferenciální tlakový spínač

Instalace - pro instalačního technika

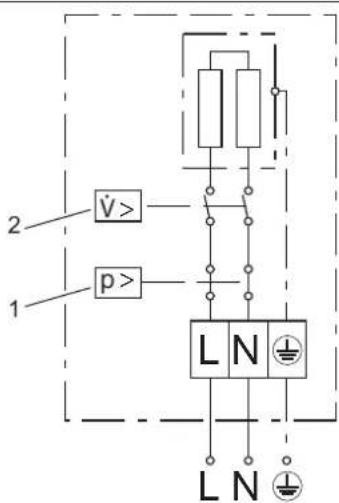

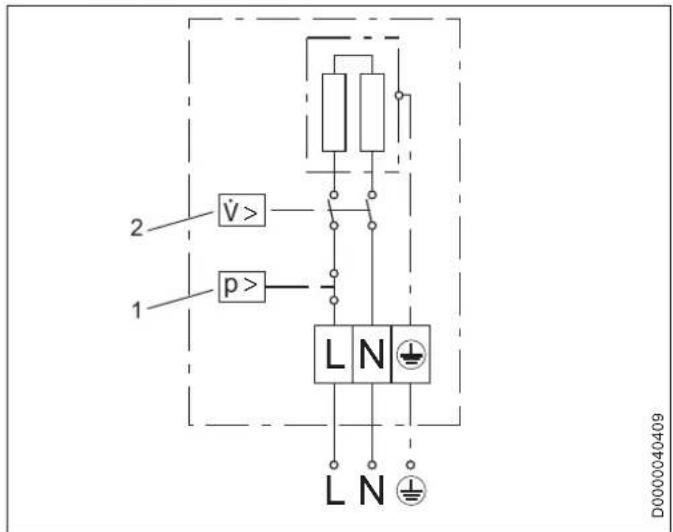

15.2.2 MTD 440 | MTD 570 1/N/PE ~ 200-240 V

1 Bezpečnostní omezovač tlaku 2 Diferenciální tlakový spínač

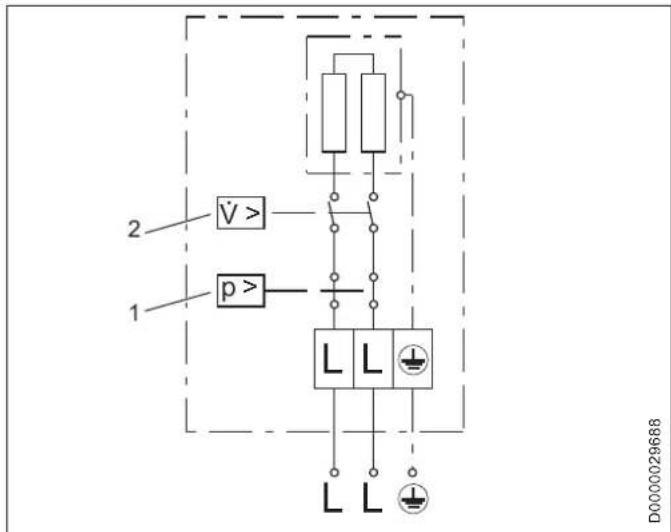

15.2.3 MTD 650 2/PE ~ 380-415 V

1 Bezpečnostní omezovač tlaku 2 Diferenciální tlakový spínač

Věcné škody » Při pevném připojení připojte elektrické přívodní vedení podle označení na svorce se zdířkami.

Instalace - pro instalačního technika

15.3 Zvýšení teploty

Při napětí 230 V / 400 V dochází k následujícímu zvýšení teploty:

X Průtok v l/min Y Zvýšení teploty v K 1 3.5 kW - 230 V 2 4.4 kW - 230 V 3 5.7 kW - 230 V 4 6.5 kW - 400 V

Příklad pro MTD 350 s výkonem 3,5 kW
Objemový prútok l/min 2,0
Zvysení teploty K 25
Teplota priváděné studenté vody °C 12
Maximálínůmě na teplota na výtoku °C 37

Upozornění

Teploty na výtoku 50 °C dosáhnete při minimálním možném průtoku a při následujících teplotách vstupní studené vody:

° MTD 350 > 18 °C MTD 440 > 21 °C ° MTD 570 > 22 °C ° MTD 650 > 15 °C

15.4 Oblasti použití

Měrný elektrický odpor a měrná elektrická vodivost viz „Tabulka s technickými údaji".

Udaj podle normy pMRI 15 °C			20 °C			25 °C
Mørný odpor ρ ≥	Mørný vodi- vost σ ≤		Mørný odpor ρ ≥	Mørný vodi- vost σ ≤		Mørný odpor ρ ≥	Mørný vodiivost σ ≤
≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

15.5 Údaje ke spotřebě energie

Údaje o výrobku odpovídají nařízení EU ke směrnici ekodesignu výrobků v souvislosti se spotřebou energie (ErP).

MTD 350 MTD 440 MTD 570 MTD 650
		222120	222121	222122	232790
Výrobce		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Zătěžový profil		XXS	XXS	XXS	XXS
Třida energetické účinnosti		A	A	A	A
Ročné spotfěba el. energia	kWh	478	478	478	467
Energetická účinnost	%	39	39	39	40
Hladina akustického vykonu	dB(A)	15	15	15	15
Zviastní国家标准у k měřeni účinnosti		žádné	žádné	žádné	žádné

15.6 Tabulka údajů

MTD 350 MTD 440 MTD 570 MTD 650
222120 222121 222122 232790
Elektrotechnické udaje
Jmenovité napětí	V	220	230	240	220	230	240	220	230	240	380	400	415
Jmenovitý vykon	kW	3,2	3,5	3,8	4,0	4,4	4,8	5,2	5,7	6,2	5,9	6,5	7,0
Jmenovitý proud	A	14,5	15,2	15,8	18,2	19,1	20	23,6	24,7	25,8	15,5	16,3	16,9
Jištěné	A	16	16	16	20	20	20	25	25	32	16	20	20
Frekvence	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50
Fáze		1/N/PE			1/N/PE			1/N/PE			2/PE
Specifiký odpor σ15≥ (prí Østudéne ≤25 °C)	Ω cm	1100			1100			1100			1100
Specifiká vodivost σ15≤ (prí Østudéne ≤25 °C)	μS/cm	909			909			909			909
Specifiký odpor ρ15≥ (prí Østud >25 °C)	Ω cm	1100			1100			1100			1100

Instalace - pro instalačního technika

MTD 350 MTD 440 MTD 570 MTD 650

Specificák vodivost σ15 ≤ (při òstud >25 °C)

μS/cm

909

909

909

909

Max. impedance sítě pří 50 Hz

Ω

0,394

0,377

0,361

Přípojky

Vodovodní prípojka G 3/8 A G 3/8 A G

3/8 A G

3/8 A

Meze použitelnosti

Max. dovoléný tlak

MPa

1

1

1

1

Hodnoty

Max. teplota vystupné vody

°C

35

35

35

35

Zap

l/min

>1,6

>2,0

>2,6

>2,6

Tlakové ztráty pří objemovém proudu

MPa

0,05

0,06

0,08

0,08

Prútok pro ztráty tlaku

l/min

1,6

2,0

2,6

2,6

Prútok - omezeni pří

l/min

2,2

2,8

4,3

4,3

Zobrazení teplé vody

l/min

2,0

2,5

3,2

3,7

Δθ pří zobrazení

K

25

25

25

25

Udaje o hydraulickém systému

Jmenovitý objem

I

0,1

0,1

0,1

0,1

Provedeni

Zpúsob montáže pod umyvädlo

X

X

X

X

Bezlaková konstrukce

X

X

X

X

Tlaková konstrukce

X

X

X

X

Třída ochrany

1

1

1

1

Izolační blok

Umělá hmota

Umělá hmota

Umělá hmota

Umělá hmota

Topný systém zdroje tepla

Holá spirálá

Holá spirálá

Holá spirálá

Holá spirálá

Víko a zadní stěna

Umělá hmota

Umělá hmota

Umělá hmota

Umělá hmota

Barva

bilá

bilá

bilá

bilá

Krytí (IP)

IP25

IP25

IP25

IP25

Rozměry

Vyška

mm

143

143

143

143

Instalace - pro instalačního technika | Záruka - životní prostředí a recyklace

MTD 350 MTD 440 MTD 570 MTD 650
Šīrka mm 190 190 190 190
Hloubka mm 82 82 82 82
Délka prívodniho kabelu mm 700 700 700 700
Hmotnosti
Hmotnost kg 1,4 1,4 1,4 1,4

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.

Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčeny.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.

Poznámky

Poznámky
