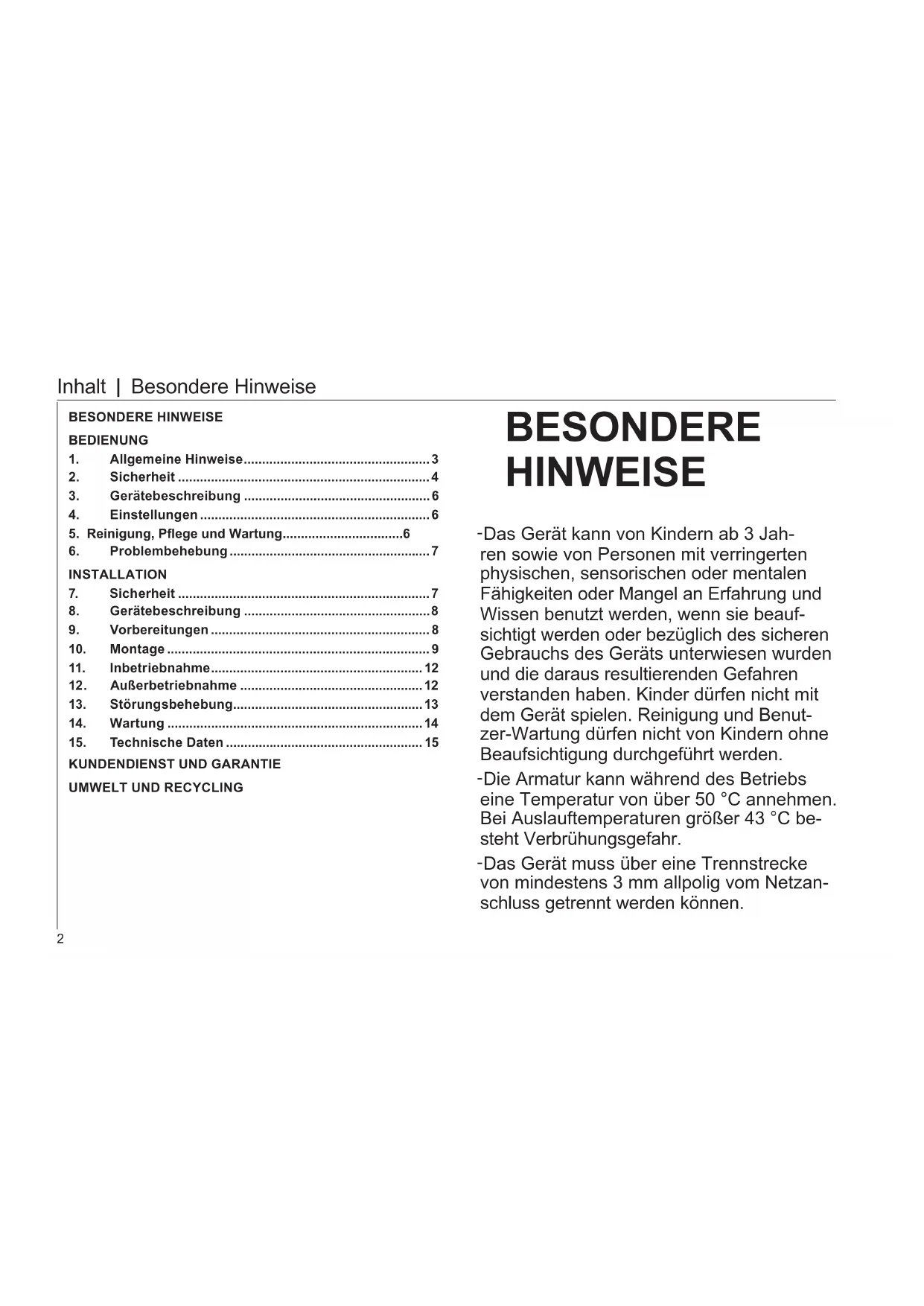

Inhalt | Besondere Hinweise

BESONDERE HINWEISE

BEDIENUNG

1. Allgemeine Hinweise 3
2. Sicherheit 4
3. Gerätebeschreibung 6
4. Einstellungen 6
5. Reinigung, Pflege und Wartung 6
6. Problembehebung 7

INSTALLATION

1. Sicherheit 7
2. Gerätebeschreibung 8
3. Vorbereitungen 8
4. Montage 9
5. Inbetriebnahme 12
6. Außerbetriebnahme 12
7. Störungsbehebung 13
8. Wartung 14
9. Technische Daten 15

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BESONDEREHINWEISE

-Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Die Armatur kann während des Betriebs eine Temperatur von über 50^ annehmen. Bei Auslauftemperaturen großer 43^ besteht Verbrühungsgefahr.
-Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden konnen.

Die angegebene Spannung muss mit der Netzspannung übereinstimmen.
- Das Netzanschlusskabelarf bei Beschadigung oder Austauschnurdurch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden.
- Befestigen Sie das Gerät wie in Kapitel „Installation / Montage" beschrieben.

-Beachten Sie den maximalen zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle).
-Der spezifische Wasserwiderstand des Wasserversorgungsnetzesarficht nicht undersritten werden (siehe Kapitel „Installation/ Technische Daten /Datentabelle").
-Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Das Kapitel „Bedienung“ richtig sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation" richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitschinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

Bedienung - für den Benutzer und den Fachhandwerker

1.1.2 Symbole, Art der Gefahr

Symbol Art der	Gefahr
!	Verletzung
	Stromschlag
	Verbrennung (Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzun-gen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzun-gen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Hinweise werden durch horizontale Linien ober- und unterhalb des Textes begrenzt. Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekenn-zeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol
!	Sachschaden (Geräte-, Folgen-, Umweltschaden)
	Geräteentsorgung

» Dieses Symbol zeigt Ichnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschreiben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, ist die verwendete Maßeinheit Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäß Verwendung

Das Gerat ist für den Einsatz im tatsächlichen Umfeld vorgegeben. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht tatsächcher Umgebung, z. B. im Kleingewerbe, kann das Gerat ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt. Das Gerat dient zur Erwärung von Trinkwasser. Das Gerat ist für ein Handwaschbecken bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehor.

2.2 Allgemeine Sicherheitshinweise

GEFAHR Verbrühung

Die Armatur kann während des Betriebs eine Temperatur von über 50^ annehmen.

Bei Auslauftemperaturen großer 43^ besteht Verbruhungsgefahr.

WARNING Verletzung

Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensori-schen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR Stromschlag

Eine beschädigte elektrische Anschlussleitung muss durch einen Fachhandwerker ausgetaucht werden. Eine mögliche Gefährung wird dadurch ausgeschlossen.

Sachschaden

Schützen Sie das Gerät und die Armatur vor Frost.

Sachschaden

Verwenden Sie nur den mitgelieferten Spezial-Strahlregler. Beugen Sie Verkalkungen an den Armaturenauslaufen vor (siehe Kapitel „Reinigung, Pflege und Wartung").

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

Landesspezifische Zulassungen und Zeugnisse: Deutschland

Für die Geräte ist auf Grund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Gerauschverhaltens erteilt.

Bedienung - für den Benutzer und den Fachhandwerker

3. Gerätebeschreibung

Der hydraulisch gesteuerte Klein-Durchlaufferhitzer erwart das Wasser direkt an der Entnahmestelle. Beim Offnen der Armatur schaltet die Heizleistung automaBeim Offnen der Armatur schaltet die Heizleistung automatisch ein. Durch kurze Leitungswege entstehen geringe Energie- und Wasserverluste.

Die Warmwasserleistung hängt von der Kaltwassertemperatur, der Heizleistung und der Durchflussmenge ab.

Das Blankdraht-Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet. Das Heizsystem ist gegen Verkaltung weltgehend unempfindlich. Das Heizsystem sorgt für einechnelle und effiziente Bereitstellung von Warmwasser am Handwaschbecken.

Mit dem Einbau des beigefugten Spezial-Strahlreglers erhalten Sie einen optimalen Wasserstrahl.

4. Einstellungen

Sobald Sie das Warmwasserventil an der Armatur öffnen oder den Sensor einer Sensor-Armatur betätigten, schaltet automatisch das Heizsystem des Gerätes ein. Das Wasser wird erwartt. Die Temperatur des Wassers konnen Sie mit der Armatur verändern:

Einschaltmenge siehe Kapitel „Technische Daten / Datentabelle / Ein".

Temperatur erhöhen

» Drosseln Sie die Durchflussmenge an der Armatur.

Temperatur verringern

» Öffnen Sie die Armatur weiter oder mischen Siemehr Kaltwasser bei.

Nach Unterbrechung der Wasserversorgung

Siehe Kapitel „Inbetriebnahme / Wiederinbetriebnahme".

5. Reinigung, Pflege und Wartung

» Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genugt ein feuchtes Tuch.
» Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturauslaufen können Sie mit handelsüblichen Entkalkungsmitteln entfern.
Lassen Sie die elektrische Sicherheit am Gerät regelmäßig von einem Fachhandwerker prufen.
》Entkalken oder erneumann Sie regelmäßig den Spezial-Strahlregler in der Armatur (siehe Kapitel „Geräte-beschreibung / Zubehor").

6. Problembehebung

Problem Ursache Behebung
Das Gerät schaltet...,notz voll geöffnetemWarmwasserventil...,nicht ein.	Am Gerät liegt keineSpannung an.	Prüfen Sie die Siche-rung in der Hausins-tallation.
	Der Strahlregler in der Armatur ist verkalktoder verschmutzt.	Reinigen und / oderentkalken Sie denStrahlregler oder er-neuern Sie den Spezi-al-Strahlregler.
	Die Wasserversor-gung ist unterbrochen.	Entlüften Sie dasGerät und die Kalt-wasser-Zulaufleitung(siehe Kapitel „Einstel-lungen").

Konnen Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und Schnellenen Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000 / 0000-00000).

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätesarf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfrei Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimme Original-Zubehör und die originalen Ersatzteile verwendet werden.

Sachschaden

Beachten Sie die max. zulässige Zulauftemperatur. Bei hohenen Temperaturen kann das Gerät beschädigt werden. Mit einer Zentral-Thermostatatur konnen Sie die Zulauftemperatur begrenzen.

72 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz mussen Sie den niedrigsten elektrischen Widerstand des Wassers berücksichtigten (siehe Kapitel „Technischen Daten / Datentabelle"). Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei ihrem Wasserversorgungs-Unternehmen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geleiefert:

Sieb im Kaltwasser-Zulauf
Spezial-Strahlregler „SR"
° Anschlussschlauch 3/8, 500 mm lang, mit Dichtungen
T-Stück 3/8
* für den Anschluss als druckfestes Gerät

8.2 Zubehör

Spezial-Strahlregler „SR“*

^ SR 3: Bestellnummer 289591
fur MTD 350 und MTD 440
^a SR 5: Bestellnummer 270582
fur MTD 570 und MTD 650

• Zum Einsatz in Gewinde M22/M24.

Druckfeste Armatur

^ ADS 40 Sensor-Armatur für den Waschtisch

Drucklose Armaturen

^ AHS 50 Sensor-Armatur für den Waschtisch
^ AHu 40 MTH Zweigriff-Waschtischarmatur
^ AHEu 40 MTH Eingriff-Waschtischarmatur

9. Vorbereitungen

» Spülen Sie die Wasserleitung gut durch.

Wasserinstallation

Ein Sicherheitsventil ist nicht notwendig.

Armaturen

» Verwenden Sie geeignete Armaturen (siehe Kapitel „Gerätebeschreibung / Zubehör").

"Geratebeschreibung / Zubehör".
Hinweis
Mit dem Einbau des Spezial-Strahlreglers in der Armatur erhalten Sie einen optimalen Wasserstrahl.

10. Montage

10.1 Montageort

Montieren Sie das Gerät in einem frostfrei den Raum in der Näh der Entnahmearmatur.

Achten Sie auf die Zugänglichkeit der seitlichen Kappenbefestigungsschrauben.

Das Gerät ist nur für die Untertischmontage (Wasseranschlüsse oben) geeignet.

GEFAHR Stromschlag Die Schutzart IP25 ist nur bei montier Geräterückwand gegeben.

Montieren Sie immer die Geräterückwand.

10.2 Montagealternativen

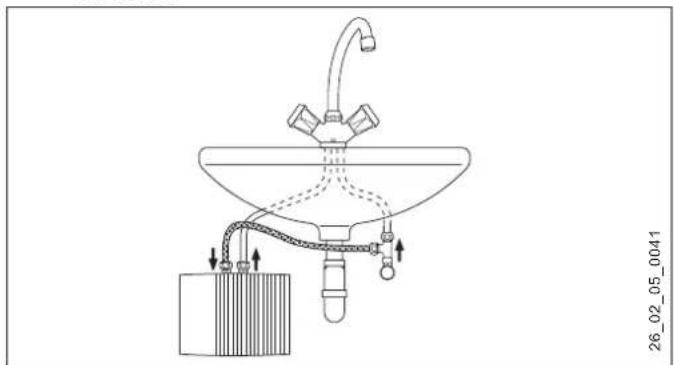

Untertischmontage, druckfest, mit druckfester Armatur

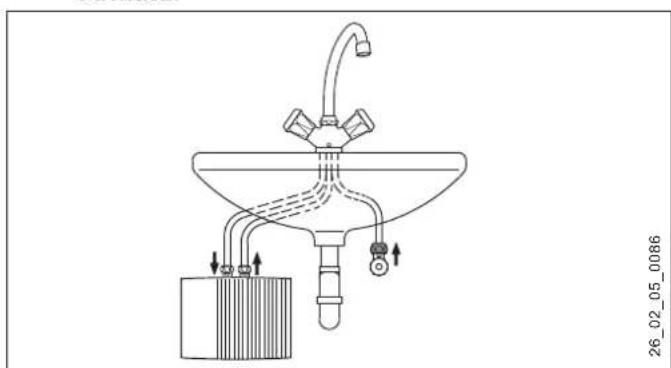

Untertischmontage, drucklos, mit druckloser Armatur

Installation - für den Fachhandwerker

10.2.1 Montage des Gerätes

» Montieren Sie das Gerät an die Wand.

Hinweis

Die Wand muss ausreichend tragfähig sein.

20

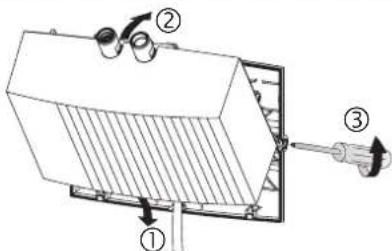

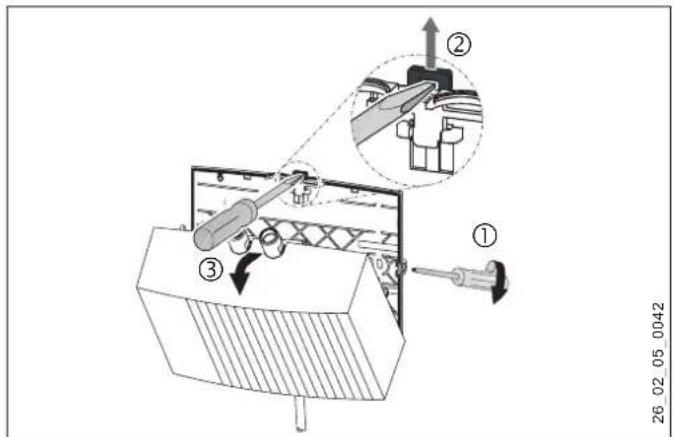

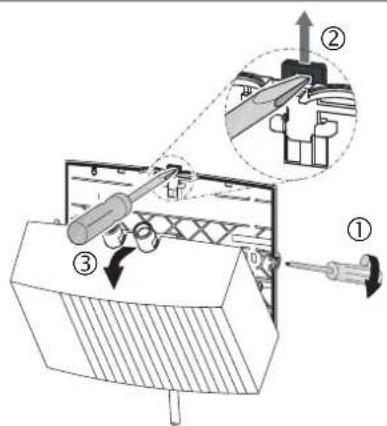

Losen Sie die Kappenbefestigungsschrauben mit zwei Umdrehungen.
》Entriegeln Sie den Schnappverschluss mit einem Schraubendreher.
Nehmen Sie die Gerätekappe mit dem Heizsystem nach vorn ab.

26 02 05 0084

» Brechen Sie die Durchführungssöffnung für die elektrische Anschlussleitung in der Gerätekappe mit einer Zange hereus. Korrigieren Sie die Kontur ggf. mit einer Feile.

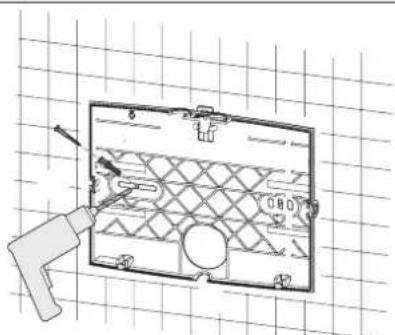

Benutzen Sie die Geräterückwand als Bohrschablone.
» Befestigen Sie die Geräterückwand mit geeigneten Dübeln und Schrauben an der Wand.

00000000000000000000000000000000000000

» Legen Sie die elektrische Anschlussleitung in die Durchführungsoffnung der Rückwand.
Haken Sie Gerätekappe mit dem Heizsystem unter ein.
Rasten Sie das Heizsystem im Schnappverschluss ein.
» Befestigen Sie die Gerätekappe mit den Kappenbefestigungsschrauben.

10.2.2 Montage der Armatur

Sachschaden

Beim Montieren aller Anschlüsse müssen Sie am Gerät mit einem Schlüssel SW 14 gegenüber.

Druckfester Anschluss

» Montieren Sie den mitgelieferten Anschlusssschauch 3/8 und das T-Stück 3/8.
» Montieren Sie die Armatur. Beachten Sie darüber auch die Bedienungs- und Installationsanleitung der Armatur.

Druckloser Anschluss

» Montieren Sie die Armatur. Beachten Sie darüber auch die Bedienungs- und Installationsanleitung der Armatur.

10.3 Elektroanschluss herstellen

GEFAHR Stromschlag

Führer Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

GEFAHR Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzlei-ter angeschlossen ist.

Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

GEFAHR Stromschlag

Die Geräte sind im Anlieferungszustand mit einer elektrischen Anschlussleitung ausgestattet (MTD 350 mit Stecker).

Ein Anschluss an eine festverlegte elektrische Leitung ist möglich, wenn diese mindestens den Querschnitt der serialmaßigen Geräteanschlussleitung aufweist. Maximal ist ein Leitungsquerschnitt von 3 × 6 ~mm^2 möglich.

Sachschaden

Achten Sie beim Anschluss an eine Schutzkontakt-Steckdose (bei einer elektrischen Anschluss-leitung mit Stecker) darauf, dass die Schutzkontakt-Steckdose nach der Installation des Gerätes frei zugänglich ist.

Installation - für den Fachhandwerker

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

» Schlieben Sie die elektrische Anschlussleitung gemäß Elektroschaltplan an (siehe Kapitel „Technische Daten / Elektroschaltplan").

11. Inbetriebnahme

11.1 Erstinbetriebnahme

» Befüllen Sie das Gerät durch mehrmalige Zapfungen an der Armatur, bis das Leitungsnetz und das Gerät luftfrei sind.
» Führer Sie eine Dichttheitskontrolle durch.
» Stecken Sie den Stecker der elektrischen Anschlussleitung, wenn vorhanden, in die Schutzkontakt-Steckdose oder schalten Sie die Sicherung ein.
» Prufen Sie die Arbeitswiese des Gerätes.

11.2 Übergabe des Gerätes

» Erklärern Sie dem Benutzer die Funktion des Gerätes und machen Sieihn mit dem Gebrauch des Gerätes vertraut.

» Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
Übergeben Sie diese Anleitung.

11.3 Wiederinbetriebnahme

Sachschaden

Nach Unterbrechung der Wasserversorgung mussen Sie das Gerät mit folgenden Schritten wieder in Betriebnehmen, damit das Blankdraht-Heizsystem nicht zerstört wird.

» Schalten Sie das Gerät spannungsfrei. Ziehen Sie dazu den Stecker der elektrischen Anschlussleitung, wenn vorhanden, oder schalten Sie die Sicherung aus.
» Siehe Kapitel „Erstinbetriebnahme".

12. Außerbetriebnahme

» Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung oderziehen Sie den Stecker der elektrischen Anschlussleitung.
》Entleeren Sie das Gerät (siehe Kapitel „Wartung"

13. Störungsbehebung

Problem Ursache Behebung
Das Gerät schaltet...,otz voll geöffnetemWarmwasserventil...,nicht ein.	Der Strahlregler in der Armatur ist verkalktoder verschmutzt.	Reinigen und / oderentkalken Sie denStrahlregler oder er-neuern Sie den Spezi-al-Strahlregler.
	Das Sieb in der Kalt-wasserleitung ist ver-stopf.	Reinigen Sie das Sieb nach Absperren derKaltwasserzuleitung.
	Das Heizsystem istdefekt.	Messen Sie den Wi-derstand des Heizsys-tems, ggf. tatsächchenSie das Gerät aus.
	Der Sicherheitsdruck-begrenzer hat aus-gelöst.	Beheben Sie dieFehlerursache. Ma-chen Sie das Gerät spannungsfrei undentlasten Sie die Wass-serleitung. Aktivieren Sie den Sicherheitsdruckbegrenzer.

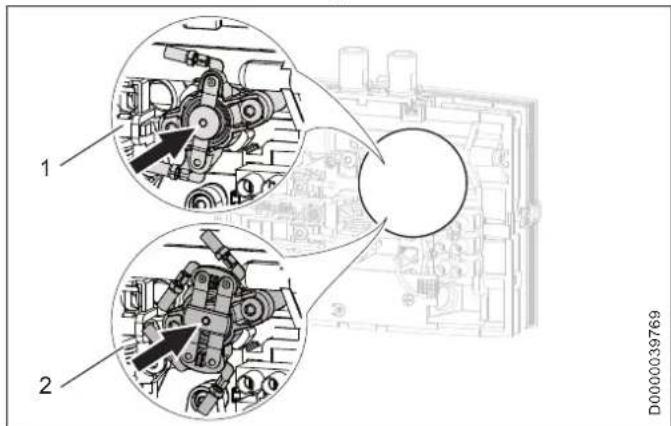

Sicherheitsdruckbegrenzer aktivieren

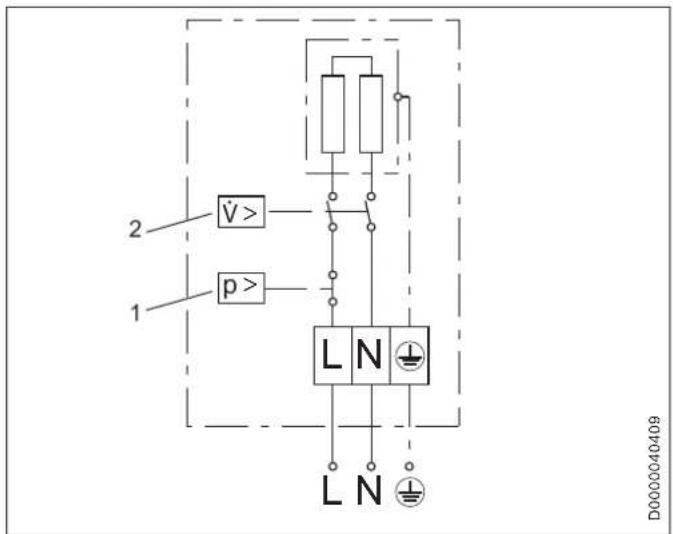

1 1-poliger Sicherheitsdruckbegrenzer MTD 440/MTD 570

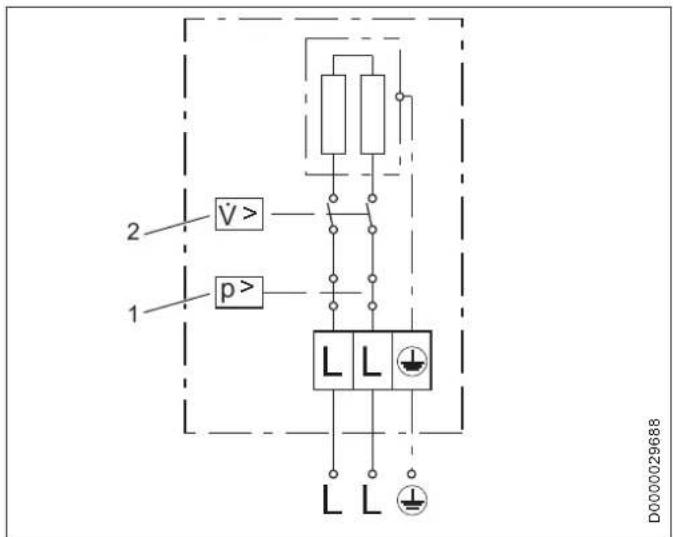

2 2-poliger Sicherheitsdruckbegrenzer MTD 350 / MTD 650

Installation - für den Fachhandwerker

14. Wartung

GEFAHR Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

Gerat entleeren

GEFAHR Verbruhung Beim Entleeren kann heiBes Wasser austreten.

Wenn Sie das Gerät für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleeren müssen, gehen Sie folgendermaßen vor:

Schließen Sie das Absperrventil in der Kaltwasser-Zuleitung.
» Öffnen Sie das Entnahmeventil.
» Lõsen Sie die Wasseranschlüsse vom Gerät.

Sieb reinigen

Das eingebaute Sieb können Sie nach der Demontage der Kaltwasseranschlussleitung reinigen.

26_02_05_0065

Schutzleiter prufen

» Prufen Sie den Schutzleiter (in Deutschland z. B. BGV A3) am Schutzleiterkontakt der elektrischen Anschlussleitung und am Anschlussstutzen des Gerätes.

Lagerung des Gerätes

»Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das gefrierten und Schäden verursachen kann.

Elektrische Anschlussleitung beim MTD 570 austauschen

» Beim MTD 570 mönen Sie im Austauschfall eine 4mm^2 elektrische Anschlussleitung verwenden.

15. Technische Daten

15.1 MaBe

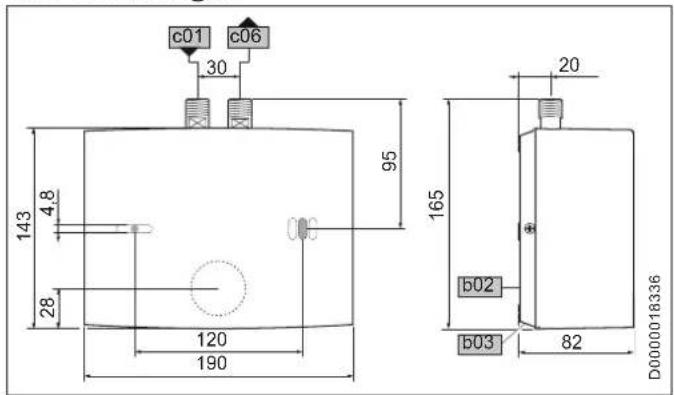

b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
c01 Kaltwasser Zulauf Außenengewinde G 3/8 A
c06 Warmwasser Auslauf Außenengewinde G 3/8 A

15.2 Elektroschaltplan

15.2.1MTD 350

1/N/PE ~ 200-240 V

1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter

Installation - für den Fachhandwerker

15.2.2 MTD 440 und MTD 570 1/N/PE ~ 200-240 V

1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter

Sachschaden

Beim Festanschluss schlieben Sie die elektrische Anschlussleitung gemäß der Klemmenbezeichnung der Buchsenklemme an.

15.2.3 MTD 650
2/PE 380 - 415V

1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter

15.3 Temperaturerhöhung

Folgende Temperaturerhöhungen des Wassers ergeben sich bei einer Spannung von 230 V/400 V:

Beispiel MTD 350 mit 3,5 kW

Volumenstrom l/min 2,0
Temperaturerhöhung K 25
Kaltwasserzulauftematür °C 12
Maximale mögliche Auslauftematür °C 37

Hinweis

Eine Auslauftemperatur von 50^ erreichen Sie beim geringstmöglichen Durchfluss und den folgenden Kaltwasserzulauftemperaturen:

^ MTD 350 > 18^
^ MTD 440 > 21°C
MTD 570 > 22^
^ MTD 650 > 15°C

15.4 Einsatzbereiche

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit, siehe „Datentabelle".

Normangabe bei 15 °C			20 °C			25 °C
Spez. Wider-stand ρ ≥	Spez. Leitfãhigkeit σ ≤		Spez. Wider-stand ρ ≥	Spez. Leitfãhigkeit σ ≤		Spez. Wider-stand ρ ≥	Spez. Leitfãhigkeit σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

Installation - für den Fachhandwerker

15.5 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

MTD 350 MTD 440 MTD 570 MTD 650
222120 222121 222122 232790
Hersteller		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofil		XXS	XXS	XXS	XXS
Energieeffizienzklasse		A	A	A	A
Jährlicher Stromverbrauch	kWh	478	478	478	467
Energetischer Wirkungsgrad	%	39	39	39	40
Schalleistungspegel	dB(A)	15	15	15	15
Besondere Hinweise zur Effizienz-messung		keine	keine	keine	keine

15.6 Datentabelle

MTD 350 MTD 440 MTD 570 MTD 650
222120 222121 222122 232790
Elektrische Daten
Nennspannung	V	220	230	240	220	230	240	220	230	240	380	400	415
Nennleistung	kW	3,2	3,5	3,8	4,0	4,4	4,8	5,2	5,7	6,2	5,9	6,5	7,0
Nennstrom	A	14,5	15,2	15,8	18,2	19,1	20	23,6	24,7	25,8	15,5	16,3	16,9
Absicherung	A	16	16	16	20	20	20	25	25	32	16	20	20
Frequenz	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50
Phasen		1/N/PE			1/N/PE			1/N/PE			2/PE
Spezifischer Widerstand ρ15≥ (bei9kalt ≤25°C)	Ω cm	1100			1100			1100			1100
Spezifische Leitfähigkeit σ15≤ (bei9kalt ≤25°C)	μS/cm	909			909			909			909

MTD 350 MTD 440 MTD 570 MTD 650

Spezifischer Widerstand ρ15≥ (bei9kalt >25°C)

Ω cm

1100

1100

1100

1100

Spezifische Leitfähigkeit σ15≤ (bei9kalt >25°C)

μS/cm

909

909

909

909

Max. Netzimpedanz bei 50Hz

Ω

0,394

0,377

0,361

Anschlüsse

Wasseranschluss

G 3/8 A

G 3/8 A

G 3/8 A

G 3/8 A

Einsatzgrenzen

Max. zulässiger Druck

MPa

1

1

1

1

Werte

Max. zulässige Zulauftemperatur

°C

35

35

35

35

Ein

l/min

>1,6

>2,0

>2,6

>2,6

Druckverlust bei Volumenstrom

MPa

0,05

0,06

0,08

0,08

Volumenstrom für Druckverlust

l/min

1,6

2,0

2,6

2,6

Volumenstrom-Begrenzung bei

l/min

2,2

2,8

4,3

4,3

Warmwasserdarbietung

l/min

2,0

2,5

3,2

3,7

Δθ bei Darbietung

K

25

25

25

25

Hydraulische Daten

Nenninhalt

I

0,1

0,1

0,1

0,1

Ausführungen

Montageart Untertisch

X

X

X

X

Bauart offen

X

X

X

X

Bauart geschlossen

X

X

X

X

Schutzklasse

1

1

1

1

Isolierblock

Kunststoff

Kunststoff

Kunststoff

Kunststoff

Heizsystem Wärmeerzeuger

Blankdraht

Blankdraht

Blankdraht

Blankdraht

Kappe und Rückwand

Kunststoff

Kunststoff

Kunststoff

Kunststoff

Farbe

weil§

weil§

weil§

weil§

Schutzart (IP)

IP25

IP25

IP25

IP25

Installation - für den Fachhandwerker

MTD 350 MTD 440 MTD 570 MTD 6$0
Dimensionen
Höhe/Breite/Tiefe	mm	143	190	82	143	190	82	143	190	82	143	190	82
Länge Anschlusskabel mm 700 700 700	700
Gewichtete
Gewicht kg 1,4 1,4 1,4 1,4

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

EHT Haustechnik GmbH

Kundendienst

Fürstenberger Straße 77

37603 Holzminden

Tel.[phone]

Fax [phone]

[e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführnt.

Unseren Kundendienst erreichen Sie Telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freiags bis 17.00 Uhr). Als Sondere service bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sondere service sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden hochere Preise berechnet.

Garantiebedingungen

These Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

These Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neuge

rerte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiendauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäß Einregulierung, Bedienung oder unsachgemäß Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüsen oder sonstigen Naturscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfällige Prüfung des Gerätes, wobei zunachst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführten zu halten oder selbst auszufahren. Etwaige ausgewechSELte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir samtliche Material- und Montagekosten.

Kundendienst und Garantie

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt fur jedem Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Veränderung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nach dem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist das gesebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in thisem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ohnen ankomm, haben wir es sorgfältig verpackt.itte halten Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteilig den uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesen Symbol gekennzeichneten Geräte durfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über ihre Kommune oder ihren Fachhandwerker / Fachhandlör.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie these Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

Contents | Special information

SPECIAL INFORMATION

OPERATION

8. Description de l'ordinateil

8.1 Fournitures

GEVAAR Elektrische schok

GEVAAR Elektrische schok

12. Buitendienststellung

15. Technische gegevens

15.1 Afrometingen

Stena musi mit dostatecnou nosnost.

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter StraBe 10

90449 Numberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr.

auch unter den nachfolgenden Telefon-bzw.

Telefaxnummernereichbar:

[e-mail]

www.aeg-haustechnik.de

EHT Haustechnik

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

International

Australia

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Austria

STIEBEL ELTRON Ges.m.b.H.

Gewerbegebiet Neubau-Nord

Margaritenstraße 4 A

4063 Horsching

Tel [phone]

Fax [phone]

Belgium

STIEBEL ELTRON bvba/sprl

t Hofveld 6 - D1
